前言 ¶

概述

本文档介绍了WS53V100 产品单板生产测试方案，包括软件加载、eFuse数据加载、测试项目和测试方法等内容。测试方法主要介绍与信号强度密切相关部分。

读者对象

本文档主要适用于以下工程师：

软件开发工程师
软件测试工程师
技术支持工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号	说明
	表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。
	表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。
	表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。
	用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。
	对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本	发布日期	修改说明
06	2026-07-01	更新“测试步骤”小节内容。更新“eFuse写入”小节内容。更新“测试命令”小节内容
05	2025-05-28	更新“测试装备说明”小节内容。更新“测试步骤”小节内容。更新“切换产测bin到业务bin”小节内容。更新“测试命令”小节内容更新“WLAN Facility与固件版本”小节内容。
04	2025-01-14	更新“产测测试流程”小节内容。更新“测试命令”小节内容。更新“SLE TX/RX测试指标参考”小节内容。更新“WLAN Facility与固件版本”小节内容。
03	2024-11-25	更新“测试命令”小节内容。
02	2024-09-13	更新“产测测试流程”小节内容。更新“WLAN Facility与固件版本”小节内容。
01	2024-08-08	第一次正式版本发布。更新“测试步骤”小节内容。更新“切换产测bin到业务bin”小节内容。
00B04	2024-07-15	更新“产测测试流程”小节内容。更新“测试命令”小节内容。更新“SLE TX/RX测试指标参考”小节内容。更新“WLAN Facility与固件版本”小节内容。
00B03	2024-06-11	更新“eFuse写入”小节内容。更新“测试命令”小节内容。更新“TX/RX测试参考”小节内容。
00B02	2024-05-22	更新“测试命令”小节内容。
00B01	2024-05-11	第一次临时版本发布。

测试软件准备 ¶

准备烧写工具“BurnTool”通过BurnTool工具烧写镜像。具体步骤如下：

烧录镜像准备：

在sdk中编译出镜像包，编译命令如下
```
./build.py -c ws53_liteos_app -def=PACKET_MFG_BIN
```
说明： 默认是产测版本，产线校准完成后执行AT+FTM=0切换到业务版本，复位后生效。
在BurnTool界面中，单击“Option”按钮，选择“Change chip”，从“Chip List”下拉菜单中选择“WS53”，并单击“OK”即可。

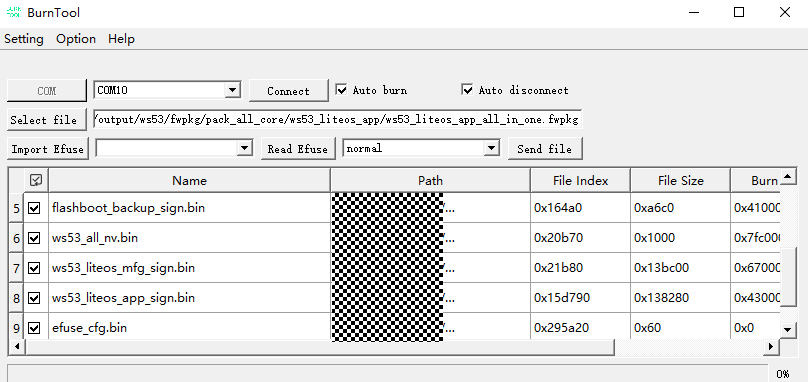

在BurnTool界面中，单击“COM”按钮选择PC机串口（串口选择，请参考开发板使用指南）；单击“Select file”按钮，选择各产品编译生成的固件包（ws53_liteos_app_all_in_one.fwpkg），并单击“OK”，如图1所示。

图 1 烧录文件选择示例
勾选“Auto burn”以及“Auto disconnect”选项，烧录模式要求选择normal模式。

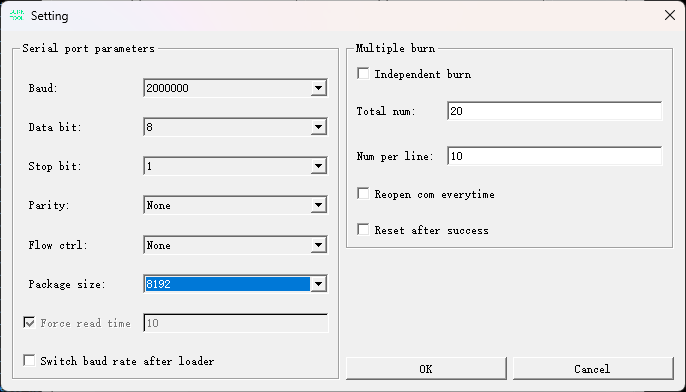

选择“Setting”→“Settings”，配置串口参数，默认配置如图2所示，baud配置为2000000。

说明： Force Read Time：定时读取的时间，以毫秒为单位。勾选时为定时读取串口，不勾选时为事件触发读取串口。适用于不勾选该选项无法正常烧录的场景。

图 2 串口设置示例

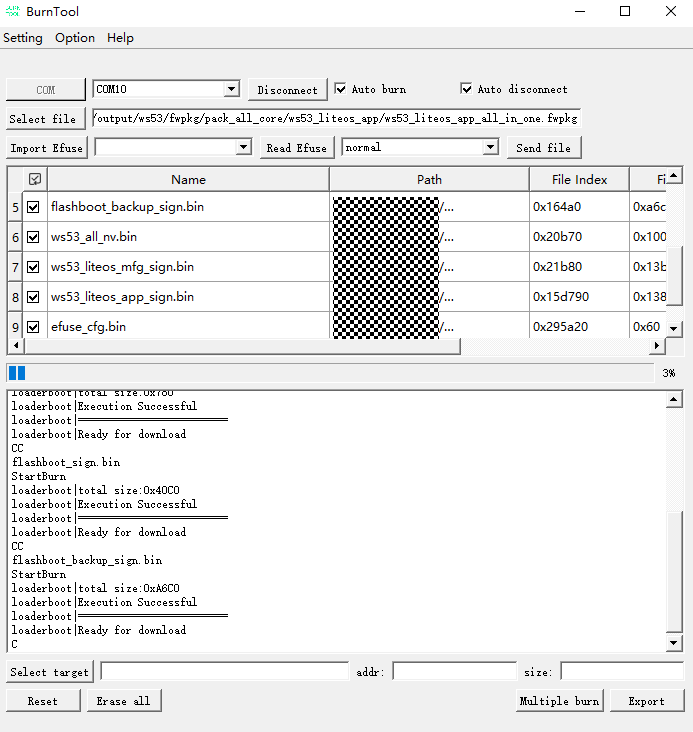

选择目标串口号并单击“Connect”按钮（单击后“Connect”变为“Disconnect”），复位单板。自动烧录效果如图3所示。

图 3 自动烧录示意图

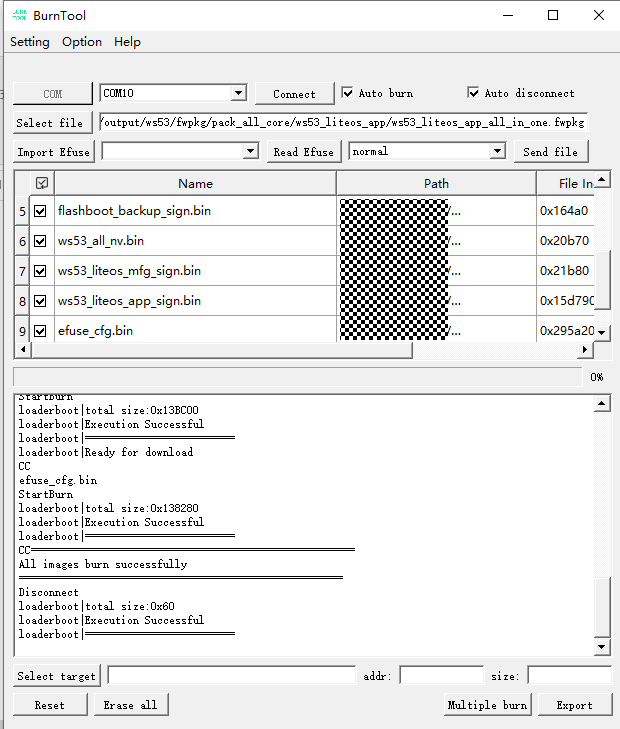

等待传输完成后结束烧写，烧写完成会出现“All images burn successfully”。烧写完成效果如图4所示。

图 4 烧写完成示意图

说明： 如果镜像在服务器上，在速率不理想的外部状态下，若多次出现烧写镜像失败的情况，请拷贝产线镜像至串口连接电脑中进行烧写。

单板测试方案 ¶

测试装备说明
产测测试流程
测试命令
常发固定速率表

测试装备说明 ¶

测试分为产线性能测试和出厂功能测试。两个测试环节的测试系统关键设备相同（设备说明如表1所示）。

表 1 测试系统关键设备说明

设备名称	说明
PC机	控制测试流程的主体。通过以太网连接Wi-Fi综测仪，通过串口与测试夹具进行连接，运行PC端测试软件，以实现整体工装测试的功能。
扫描枪	每个DUT都有一个独立的MAC地址，通过扫描DUT上的唯一MAC地址，实现对DUT的编址功能（此为获取MAC地址码方法中的一种，还可通过从模组工厂的数据库获取唯一的Mac地址。获取的MAC地址，将写入模组芯片的eFuse）。
测试板（底板+测试夹具）	承载电源，为DUT供电。通过串口分别连接DUT与PC，射频线连接DUT。
DUT（被测设备）	被测设备，通过夹具接入工装，完成各项指标测试。
综测仪	对DUT进行Wi-Fi和BT的非信令测试（功率测试、频偏测试）。

产测测试流程图 ¶

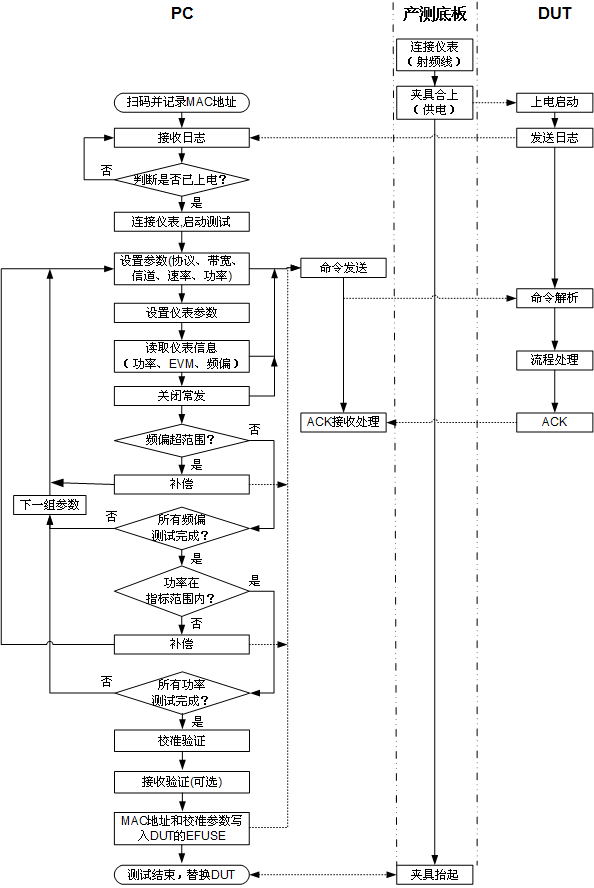

工装测试流程实现示例如图1所示。

图 1 产测测试流程示例

测试步骤 ¶

PC扫描DUT上的MAC地址。并录入产测软件系统，后面将该mac地址写入eFuse中。
PC 通过网线连接 itest 综测仪，将模组放入夹具并上电。
PC接收DUT的日志并判断是否已经上电。如果检测已上电完成，进行下一步。
进入命令行，开始测试。
1. 读取DIEID，命令如下：
```
AT+DIEID
```
1. 初始化Wi-Fi，命令如下：
```
AT+STARTSTA
```
说明： 使用wifi相关测试命令前，均要在启动sta之后可以正常使用，即需要执行"AT+STARTSTA"此命令。
在步骤4的基础上，进行频偏校准。
1. 设置协议、信道、带宽、速率等参数的常发，参考“2.3-测试命令”。以11n为例，命令如下：
```
AT+ALTX=2  // 2：固定速率常发
AT+TRC=0  // 0：固定速率，1：自动速率
AT+SETRATE=36  // 设置固定速率
AT+CCPRIV=wlan0,mode,11n2g20 // 设置协议模式
AT+CCPRIV=wlan0,freq,7 // 设置信道
AT+CCPRIV=wlan0,al_tx_ccpriv,1,2,1000
```
2. 产测软件设置对应仪表相关参数，读取频偏信息并记录。
3. 进行粗调频偏调整，首先产测软件校验读取的频偏信息，如果频偏超出粗调精度范围，则调整粗调校正码值，不同的校正码值对应不同的频率，校正码值越小，输出频率越大；校正码值越大，输出频率越小，使用二分法调整校正码值。粗调精度在±4ppm范围以内，或者校正码值达到边界（0或63），进行下一步。
  - 调整校正码值命令：
    AT+COARSE=<value>
  - 参数说明：

    value：粗调寄存器设置范围0~63，value默认配置为9。如果调整到63或0仍达不到精度要求，继续细调。
4. 进行细调频偏调整，首先校验频偏，如果频偏超出细调精度范围，调整细调校正码值，不同的校正码值对应不同的频率，同样校正码值越小，输出频率越大；校正码值越大，输出频率越小，使用二分法调整校正码值。细调精度在±3ppm范围以内，频偏校准完成。
  - 调整频偏命令：
    AT+FINE=<value>
  - 参数说明：

    value：细调寄存器值，参数范围 0~15，value默认配置为0。如果调整到15或0仍达不到精度要求，则为坏片。
5. 获取芯片温度。
```
AT+TEMP
```
6. 频偏校准完毕后，执行关闭常发，命令格式如下：
```
AT+ALTX=0
```
在步骤5的基础上，进行Wi-Fi功率校准。

说明： 如果线损补偿偏差太大，存在风险；下次功率校准时超±4dBm，判定异常退出，功率校准失败。
1. 将放大系数与3个待测协议（速率）(11b(1M)、11g 20M(6M)、11n 40M(MCS0))高低功率偏移值置为默认值（默认值由芯片SDK出厂预置）命令如下：
```
AT+FACTOR=0
AT+HIGHCURVE=0
```
2. 选取目标功率点，建议高功率取20dBm，可以根据实际使用的功率范围做调整，将2个目标功率下发到驱动，命令如下：
```
AT+TARPOWER=200,130 // 第2个参数为低功率目标功率点，默认设置为130，不需要关注与修改
```
  说明： 此命令需要和下面操作5成对进行操作，切换协议模式需要再次下发该命令。
3. 配置常发参数，参考“测试命令”在开启常发时配置目标功率<tpc_code>，以11n协议为例，信道选取7信道，命令如下：
```
AT+ALTX=0          // 如果没有关闭常发，先关闭常发
AT+ALTX=2          // 2：固定速率常发
AT+TRC=0           // 0：固定速率，1：自动速率
AT+SETRATE=36      // 参数说明见"[表1](#table64602525173)"，例如：36表示11n, 20MHz频宽,mcs4
AT+CCPRIV=wlan0,mode,11n2g20
AT+CCPRIV=wlan0,freq,7
AT+CCPRIV=wlan0,al_tx_ccpriv,1,2,1000,6
```
  参数说明：

  TPC code，与配置功率的对应关系为:（23dBm-配置功率）×2。

  11b的档位计算为：11b的档位=（23dBm-配置功率）×2+74。例如20dBm，应配置value为6，11b为80，13dBm应配置value为20，11b为94。

  说明： 开启常发后需要等待mfg pdet power saved字样打印出现，代表成功。
4. 获取记录实际测试的功率，差值如果超过[-4，+4]dBm则异常退出，在[-4，+4]dBm以内，进行下一步。
5. 测试完成先关闭常发，然后将测量出的实际功率值下发给驱动，命令如下：
```
AT+ALTX=0
AT+CALIPOWER=<param1>,<param2>
```
  - 参数说明：

    param1，param2：2个实测功率分别从tester读取到实际功率输出，param2默认130，不需要关注。
  - 参数范围：0~300，单位0.1dBm。
6. 重复执行步骤6的操作2~操作5，分别设置三个协议（11b、11g 20M、11n 40M）的实际功率给驱动，测试不同的协议前，需要先关闭常发，然后再通过常发命令进行修改：
```
AT+ALTX=0
```
7. 下发命令获取高功率补偿值并记录。
```
AT+HIGHCURVE?
```
  这里记录2条输出的9个值。
Wi-Fi功率和频偏校准验证。
1. 设置高功率补偿值，值来源于步骤6中的操作7（为防止测试过程中功率曲线被修改）
```
AT+HIGHCURVE=1,<v1>…,<v9>
```
2. 进行功率校验，校验3条曲线，协议(速率)选取11b(11M)，11ax 20M(mcs9)，11n 40M(mcs7)，建议功率取18dBm，也可以根据自己的需求，校验需要的功率点位。
3. 发送如下常发命令，以11n协议为例，验证功率输出和频率输出是否满足规格。命令使用请参见“测试命令”小节。
```
AT+ALTX=0          // 如果没有关闭常发，先关闭常发
AT+ALTX=2          // 2：固定速率常发
AT+TRC=0           // 0：固定速率，1：自动速率
AT+SETRATE=36   // 参数说明见"[表1](#table64602525173)"，例如：36表示11n, 20MHz频宽,mcs4
AT+CCPRIV=wlan0,mode,11n2g20 // 设置协议模式
AT+CCPRIV=wlan0,freq,7 // 设置信道
AT+CCPRIV=wlan0,al_tx_ccpriv,1,2,1000,10  // 10：TPC code
```
  - 参数说明如下：

    TPC code，与配置功率的对应关系为：（23dBm-配置功率）×2。

    11b的档位计算为：11b的档位=（23dBm-配置功率）×2 +74。如果不满足±1.5dB规格，则提示错误，退出产测流程。
4. 验证不同的协议前，需要先关闭常发，然后再通过操作2中的命令修改其中的协议模式以及tpc_code参数。
```
AT+ALTX=0
```
5. 全部协议验证完毕后，执行关闭常发，命令如下:
```
AT+ALTX=0
```
Wi-Fi RSSI校准。

说明： 如果不是首次进行rssi校准，则需要首先将各个信道（3、7、11）的补偿值恢复为0，命令如下： AT+RSSICOMP=<信道>,0 常收不支持mac帧过滤，固定为0。
1. 设置指定协议、信道、带宽、天线等参数的常收，协议选取11n，20M，mcs0，信道分别选取3、7、11命令如下，以11n2g20M，3信道为例：
```
AT+ALRX=1,0,20,7,0    // AT+ALRX=<flag>,<协议模式>,<带宽>,<freq>,<mac帧过滤>
```
2. 设置仪表以-50dBm信号强度发射，配置相关参数、频点、功率、波形文件等信息。

  说明： RSSI校准和测试时，要设置仪表保持常发状态，不能固定发包数，同时延时50ms或100ms后，查询单板RSSI信息，测试无问题后再关掉仪表常发，同时切换不同协议模式测试时，要先关掉单板常收。
3. 读取RSSI信息。如果RSSI功率偏移在±2dBm范围内继续执行操作5，否则调用RSSI功率偏移命令到指标范围内。
  - 读取RSSI功率命令：
    AT+RXINFO
    注意：获取RSSI功率单位为1dbm。
  - RSSI功率偏移命令：
    AT+RSSICOMP=<channel>,<offset>
  - 参数说明如下：
    - channel：信道号，，范围：1~14。
    - offset：rssi偏移值，最大范围：[-15，+15]，1格代表1dB。

      注意：
      - channel需要和当前常收命令配置的参数一致。
      - value为综测仪发包信号强度与命令读出数据差值的累加值。

        例如：发包信号强度为-50dBm，第一次命令读出-55，则命令需写入value为5，第二次读出-53，则命令需写入8（5+3）。
4. 获取RSSI偏移数据是否与配置相同，如果相同，记录channel和value。
```
AT+GETRSSICOMP=<channel>
```
  - 参数说明如下：

    channel：信道号，1~14。
5. 测试不同的频段/信道前，需要先关闭常收，通过如下命令修改信道参数：
```
AT+ALRX=0
AT+ALRX=<flag>,<协议模式>,<带宽>,<freq>,<mac帧过滤> // 具体测试命令请参见“2.3-测试命令”。
```
6. 测试完成，关闭常收
```
AT+ALRX=0
```
7. 校验RSSI偏移调整结果，使用set命令，选取任意信道，设置其rssi偏移值。推荐校验协议信道：11ax 20M、11n 40M。
```
AT+RSSICOMP=<信道>,<偏移>
```
  注：14个信道分为3组，1~4信道设置的rssi偏移值使用3信道校准时得到的偏移值，5~9信道设置的rssi偏移值使用7信道校准时得到的偏移值，10~13(14)信道获取的rssi偏移值使用11信道校准时得到的偏移值。
8. 验证不同的信道前，需要先关闭常收，然后再通过如下命令修改其中的<freq>等参数，验证RSSI功率是否满足[-3,+3]dBm规格，如果不满足规格，则提示错误，退出产测流程，以11n2g20M为例。
```
AT+ALRX=0
AT+ALRX=1,0,20,7,0  // AT+ALRX=<flag>,<协议模式>,<带宽>,<freq>,<mac帧过滤>
```
9. 信道验证完毕后，执行关闭常收，命令如下：
```
AT+ALRX=0
```
Wi-Fi Rx性能测试。
1. 分别切换11b、11g、11n40M和11ax协议模式，在每个模式下抽测3、7、11信道的信号质量，速率选取最高速率：先执行芯片常收命令，以设置11ax2g20M协议，7信道的常收为例，命令格式：
```
AT+ALRX=0
AT+ALRX=1,0,20,7,0
```
  具体测试命令请参见“测试命令”小节中的“常收命令”命令说明。
2. 控制产测仪表，依次减小发包信号强度，在指定信道发送上述协议的报文n1个，然后执行如下接收统计命令，获取Wi-Fi芯片实际接收的报文n2个。n2/n1满足规格，则算通过。收包查询示例：
```
AT+RXINFO
```
3. 所有信道测试完毕后，执行关闭常收，命令如下：
```
AT+ALRX=0
```
BLE/SLE开始测试。
1. 下发使能BLE命令
```
AT+BLEENABLE
```
2. 注册BLE回调
```
AT+BLEFACCALLBACK
```
在步骤10基础上，进行频偏校准（当进行了步骤5，则跳过本步骤）。
1. 下发常发命令，设置为2442M频点、255包长度、PRBS9包类型、1M phy。
```
AT+BLETX=20,255,0,1
```
  具体参数请参见“测试命令”小节中的BLE常发命令。
2. PC装备从仪表端读取频偏值，然后根据频偏测试情况，决定是否下发调整晶振负载电容的指令。频偏上偏时，增大电容值，频偏下偏时，减少电容值。当频偏在[-4ppm，4ppm]范围以外时，使用二分法调用频偏粗调命令进行频率调整。当频偏值达到[-4ppm，4ppm]以内，或者粗调值到达边界（0或63），则开始细调。
3. 粗调后，继续从仪表端读取频偏值，当频偏在[-3ppm，3ppm]范围以外时，使用二分法调用频偏细调命令进行频率调整。当达到[-3ppm，3ppm]以内，停止调整，校准成功；当细调值达到边界值（0或15），而频偏仍然没达到[-3ppm，3ppm]以内，则判定校准失败。频偏电容设置命令如下：
```
AT+XOTRIM=<coarse>,<fine>
```
  参数说明如下：
  - coarse：频偏粗调值，取值范围：0～63。
  - fine：频偏细调值，取值范围：0～15。
  参数请参见“测试命令”小节中的频偏校准命令。
4. 校准步骤完成后，执行关闭常发，命令如下：
```
AT+BLETRXEND
```
5. 读取芯片温度，命令如下：
```
AT+READTEMP
```
在步骤10的基础上，开始BLE/SLE功率校准。
1. 根据设定的目标功率下发命令。
```
AT+PWRCALI=<target_pwr>,<target_pwr>
```
  参数说明：
  - target_pwr: 目标功率，单位0.1dBm，仅限14dBm校准。
2. 下发功率校准命令，消除温度影响。
```
AT+PWRCALI
```
3. 下发常发命令，设置为2442M频点、255包长度、PRBS9包类型、1M phy。
```
AT+BLETX=20,255,0,1
```
4. 仪表读取功率值，当实测功率与目标功率相差绝对值大于3dB, 则校准失败。将目标功率和实测功率下发，计算补偿值，命令如下：
```
AT+PWRCALI=<target_pwr>,<msr_pwr>
```
  参数说明：
  - target_pwr: 目标功率，单位0.1dBm，取值范围0～300，该值必须与软件设置的目标功率一致。
  - msr_pwr: 实测功率，单位0.1dBm，取值范围0～300。
  参数请参见“测试命令”小节中的下发实测功率命令。
5. 关闭常发，命令如下：
```
AT+BLETRXEND
```
6. 读取放大系数和补偿值，命令如下（可选）：
```
AT+PWRCALI?
```
7. 应用功率校准补偿值，命令如下：
```
AT+PWRCALI
```
8. 开启BLE常发，验证功率校准补偿结果，命令如下：
```
AT+BLETX=20,255,0,1
```
  参数请参见“测试命令”小节中的BLE常发命令。
9. 仪器读取功率，验证是否达到目标，关闭BLE常发，命令如下：
```
AT+BLETRXEND
```

说明： 此处功率校只支持校准1个信道，不支持校准多个信道，要求在2442MHz频点进行BLE 1M常发或SLE GFSK 1M常发进行校准。

在步骤10的基础上，进行BLE常发测试。
1. 下发BLE软复位命令：
```
AT+BLERST
```
2. 下发BLE常发命令，命令格式如下：
```
AT+BLETX=<channel>,<data_len>,<payload_type>,<phy>
```
  参数请参见“测试命令”小节中的BLE常发命令。
3. 测试完成后，执行关闭发送，命令如下：
```
AT+BLETRXEND
```
在步骤10的基础上，进行BLE常收测试。
1. 下发BLE软复位命令：
```
AT+BLERST
```
2. 下发BLE常收命令格式如下：
```
AT+BLERX=<chnl>,<phy>,<modulation>
```
  参数请参见“测试命令”小节中的BLE常收命令。
3. 仪器以测试点功率发送，通过产测软件在串口获取收包数并计算per，per小于30.8%，则通过测试。
4. 测试完成后，执行关闭常收，命令如下：
```
AT+BLETRXEND
```
开始SLE测试，设置SLE测试的前置条件。
1. 下发使能SLE命令。
```
AT+SLEENABLE
```
2. 注册SLE回调
```
AT+SLEFACCALLBACK
```
在步骤15的基础上，开始SLE常发测试。
1. 下发SLE软复位命令：
```
AT+SLERST
```
2. 下发SLE常发命令，命令格式如下：
```
AT+SLETX=<channel>,<tx_power>,<data_len>,<payload_type>,<phy>,<format>,<rate>,<pilot_ratio>,<polar>,<interval>
```
  参数请参见“测试命令”小节中的SLE常发命令。
3. 测试完成后，执行关闭发送，命令如下：
```
AT+SLETRXEND
```
在步骤15的基础上，开始SLE常收测试。
1. 下发SLE软复位命令：
```
AT+SLERST
```
2. 下发SLE常收命令，命令格式如下：
```
AT+SLERX=<channel>,<phy>,<format>,<pilot_ratio>,<interval>
```
  参数请参见“测试命令”小节中的SLE常收命令。
3. 测试完成后，执行关闭发送，命令如下：
```
AT+SLETRXEND
```
校准参数写入eFuse，请参见“eFuse写入”小节。
efuse回读校验，请参见” efuse回读校验 ”小节。
测试完成，下电，更换模组。

eFuse写入 ¶

产测自动化程序可以通过下面命令将校准数据（温度，MAC地址，频率偏移，功率偏移）写入eFuse，写入之前需完成上面校准操作，且单板未断电。

须知： WS53校准数据只有3次写入eFuse的机会。WiFi MAC地址有3次写入eFuse的机会，SLE MAC仅支持写入到NV。

频偏校正码值写入eFuse的命令如下：
```
AT+EFUSEXOTRIM
```
说明：频偏校正码值和功率参数缺省会自动写入，参数值来源于内部寄存器。
温度信息写入eFuse的命令如下：
```
AT+EFUSETEMP=temp
```
功率信息写入eFuse的命令如下：
```
AT+EFUSEPOWER
```
说明：功率需写入8个参数，命令不需要添加参数，功率偏移参数缺省会自动写入。
RSSI校准信息写入eFuse的命令如下：
```
AT+EFUSERSSI=<values1>,<values2>,<value3>
```
参数说明如下：
- <value1~3>：RSSI偏移值，范围-15~+15，单位1dBm
BLE/SLE eFuse命令
1. 频偏eFuse写入（WiFi产线校准未做频偏时使用）。
```
AT+XOEFUSE
```
2. 温度eFuse写入（WiFi产线校准未做频偏时使用）。
```
AT+TEMPEFUSE=<temp>
```
  参数说明：
  - temp: 温度，单位℃，取值范围-40～120。
  参数请参见“测试命令”小节中的温度写eFuse命令。

  说明： 若wifi进行频偏校准，并写了频偏和温度efuse，则BLE/SLE不写频偏和温度efuse。
3. 将BLE/SLE功率校准补偿值写入eFuse。
```
AT+PWRCALIEFUSE
```
WiFi MAC地址信息写入eFuse的命令示例如下：
```
AT+EFUSEMAC=<mac>,0
```
注意：写wifi的3MAC地址，最多有3次写入机会，最后一次生效，WiFi以及BLE MAC规则请参考“测试命令”小节对应命令解析。
SLE MAC地址写入eFuse的命令示例如下：
```
AT+EFUSEMAC=<mac>,3
```
注意：写SLE MAC地址，仅支持写到NV。

efuse回读校验 ¶

说明： 为确认写入efuse的数据的正确性，在写入efuse步骤完成后，需将efuse值回读，与写入的目标值进行对比校验，目标值来自于校准过程。校验成功则通过测试，否则失败。

查询WiFi产测eFuse所有数据
```
AT+RCALDATA
```
注：命令使用如表1所示，“查询产测eFuse所有数据”项。
查询BLE/SLE频偏校准efuse数据
```
AT+XOEFUSE?
```
注：命令使用如表1所示，“频偏校准eFuse读取”项。
查询BLE/SLE校准温度efuse数据
```
AT+TEMPEFUSE?
```
注：命令使用如表1所示，“温度eFuse读取”项。
查询BLE/SLE功率校准efuse数据
```
AT+PWRCALIEFUSE?
```
注：命令使用如表1所示，“功率校准eFuse读取”。

切换产测bin到业务bin ¶

须知： 建议不要使用产测分区后8K空间，否则，存在误进入产测模式的风险。

产测完成后，在产测模式下发“AT+FTM=0”命令，重启后模组由产测模式切换到业务模式。在业务模式不可重新回到产测模式。

产测完成，切到业务模式后，需复位模组（命令：AT+RST，或断电重启），检查能否正常启动。

说明： 商用SDK编译出来的业务版本，不能使用AT+FTM=1切到产测模式。 AT+FTM=0命令，除了执行切换到业务模式，还会将主NV区数据备份到从NV区。

测试命令 ¶

表 1 测试命令

序号	测试命令	命令说明
1	初始化wifi	AT+STARTSTA 响应 OK或ERROR
2	常发命令	配置协议模式 AT+CCPRIV=wlan0,mode,<mode> 响应 OK或ERROR 参数说明：11b、11g2g20、11n2g20、11n2g40、11ax2g20 注意：对于11n2g40制式，如果先配置频宽，后配置信道，则上偏，chn1<=<chn><=chn11，中心频点=<chn>+10M 如果先配置信道，后配置频宽，则下偏，chn3<=<chn><=chn13，中心频点=<chn>-10M 设置信道 AT+CCPRIV=wlan0,freq,<freq> 响应 OK或ERROR 参数说明：信道1~14，只有11b有信道14。开启常发命令格式 AT+ALTX=<control>[,<protocol_mode>,<bw>,<chn>] 响应 OK或ERROR 参数说明 <control>：使能开关 0：关闭 1：打开 2：固定速率常发 <protocol_mode>：协议类型 0：802.11n 1：802.11g 2：802.11b 3：802.11ax 5：11n 40plus（上偏，chn1<=<chn><=chn11，中心频点=<chn>+10M） 6：11n 40minus（下偏，chn3<=<chn><=chn13，中心频点=<chn>-10M） <bw>：带宽 20：20MHz带宽 40：40MHz带宽 <chn>：信道号，取值范围1～14 注意：如果protocol_mode配置为11n 40plus，则chn1<=<chn><=chn11，中心频点=<chn>+10M。如果protocol_mode配置为11n 40minus，则chn3<=<chn><=chn13，中心频点=<chn>-10M。配置固定\自动速率命令格式 AT+TRC=<val> 参数说明 0：固定速率，1：自动速率配置常发速率命令格式 AT+SETRATE=<rate> 响应 OK或ERROR 参数说明：参数说明见"常发固定速率表"，例如：36表示11n, 20MHz频宽,mcs4 开启常发（功率校准时需要配置tpc_code，以指定功率常发需要添加此命令，不配置不需要）命令格式 AT+CCPRIV=wlan0,al_tx_ccpriv,<flag>,<payload>,<len>,<tpc_code> 响应 OK或ERROR 参数说明 <flag>： 0：关闭常发 1：打开常发 <payload>： 0：全0 1：全1 2：全1010 3：随机值 <len>：payload长度：0-4000 <tpc_code>（可选参数）：11g/n/ax 是0~73，11b是74~146，tpc_code越小，功率越大，初始值 23dBm，每档下调0.5dBm；255表示使用功率表中的功率值。 TPC code，与配置功率的对应关系为:（23dBm-配置功率）×2。 11b的档位计算为：11b的档位=（23dBm-配置功率）×2+74。不支持常发占空比配置。
3	常收命令	关闭常收命令格式 AT+ALRX=0 响应 OK或ERROR 设置常收命令格式 AT+ALRX=<flag>,<协议模式>,<带宽>,<freq>,<mac帧过滤> 响应 OK或ERROR 参数说明 <flag>： 0：关闭常收 1：开启常收 2：修改速率（修改为广播） <协议模式>： 0：11n2g20 1：11g2g20 2：11b 3：11ax2g20 5：11n2g40（仅支持CH3~CH11） <带宽>： 20：20M 40：40M < freq >：频点，信道号，2.4G为1~14. 只有11b有信道14 <mac帧过滤> MAC地址过滤使能开关 0：关闭（默认） 1：打开注意事项常收不支持mac帧过滤，固定为0。查询接收包数统计命令格式 AT+RXINFO 响应 +RXINFO::rx succ num[mpdu,ampdu]:[45713,975] fail num:47959 rssi:-69 示例说明：接收成功45713个MPDU报文、975个AMPDU报文，接收失败47959个报文。注意事项在设置常收命令后执行查询，在Host侧查看打印结果。
4	将MAC值写入eFUSE	AT+EFUSEMAC=<mac>[,type] AT+EFUSEMAC? 响应 OK或ERROR 参数说明： mac：例如00:22:33:44:55:cc type：写入类型（可选，默认为0） 0：写mac到eFuse 1：写mac到nvram 2：写SLE mac到eFuse（暂不支持） 3：写SLE的mac到nvram 查询命令说明：AT 优先从nvram读取，如果无效，则从eFUSE读取MAC地址返回注意：使用场景是产测模式，不是业务模式。每块单板有3次写入eFuse Mac的机会。nvram的MAC地址配置优先级更高，会覆盖eFuse的MAC配置。不支持组播MAC地址写入。以01:XX:XX:XX:XX:XX MAC地址为例，字节01的bit0为1表示组播，反之bit0为0表示单播。系统启动时会优先从NV中获取mac，NV获取失败或者获取mac地址全0，则会继续从eFuse中获取最后一次写入的mac地址，如果获取失败，或者eFuse mac未写入，则会产生一个随机mac地址作为基础mac地址。业务启动时sta可以使用基础mac地址，BLE可以使用基础mac地址最高位mac加1之后派生的mac地址，softAP可以使用基础mac地址次高位mac加2之后派生的mac地址。假设基础mac为00:22:33:44:55:66，则业务启动后sta mac地址为00:22:33:44:55:66，softap mac地址为00:22:33:44:57:66，BLE mac 为00:22:33:44:55:67。示例: AT+EFUSEMAC? #查询 +EFUSEMAC:00:00:00:00:00:00 #eFuse和NV均未写过有效MAC地址 +EFUSEMAC:Efuse mac chance(s) left:3 times. #提示eFUSE还能写几次MAC地址，仅当NV未配置有效MAC地址时显示 OK AT+EFUSEMAC=50:21:00:33:02:49,1 #写入MAC地址到NV OK AT+EFUSEMAC? #回读查询 +EFUSEMAC: NV MAC 00:22:33:44:55:cc +EFUSEMAC: EFUSE MAC 00:22:33:44:55:cc +EFUSEMAC: Efuse mac chance(s) left: 2 times. +EFUSEMAC: EFUSE SLE MAC 00:00:00:00:00:00 +EFUSEMAC: NV SLE MAC 00:22:33:44:55:44 OK 注意：NV MAC和NV SLE MAC,会先读主NV区，如果主NV区读到的MAC为非法值，则继续读从NV区。
5	频偏设置粗调校正码值	命令格式 AT+COARSE=<value> 响应 OK或ERROR 参数说明 <value>：调校正码值，范围：0~63
6	频偏设置细调校正码值	命令格式 AT+FINE=<value> 参数说明 <value>：调校正码值，范围：0~15
7	获取芯片温度	命令格式 AT+TEMP 响应 OK或ERROR temperature 47 命令格式 AT+RDTEMP 响应 OK或ERROR +RDTEMP: 47
8	校正码值回读	命令格式 AT+XOTRIME? 响应 OK或ERROR
9	设定功率放大系数	命令格式 AT+FACTOR=<flag>,[value1],[value2],[value3] 参数说明 <flag>： 0：使用ini默认值，后面参数不解析。 1：设置高功率放大系数。 2：设置低功率放大系数。 <value>：取值范围 0~31 设置默认放大系数命令格式 AT+FACTOR=0 查询当前放大系数命令格式 AT+FACTOR? 响应 OK或ERROR
10	功率曲线	设置高功率补偿参数：命令格式 AT+HIGHCURVE=<flag>,[value1]....[value9] 设置低功率补偿参数：命令格式 AT+LOWCURVE=<flag>,[value1]....[value9] 参数说明 <flag>： 0：使用默认值。 1：使用后面的9个参数。 <value>：取值范围：-32768～32767 响应 OK或ERROR 读取功率曲线命令格式 AT+HIGHCURVE? AT+LOWCURVE? 响应 OK或ERROR AT+HIGHCURVE? OK 21 302 -392 -620 630 -299 -543 571 -261 OK AT+LOWCURVE? OK 21 302 -392 -620 630 -299 -543 571 -261 OK
11	设定目标功率	命令格式： AT+TARPOWER=<value1>,<value2> 参数说明 <value>：目标功率值，单位0.1dBm。 value1：高功率（大于或等于15dBm）测试设置的目标发射功率。 value2：低功率（小于15dBm）测试设置的目标发射功率。固定写入130。参数范围：100~230 响应 OK或ERROR 示例： AT+TARPOWER=200,130 说明：目标功率严格按照从大到小排列。
12	设置实际功率	命令格式： AT+CALIPOWER=<value1>,<value2> 响应 OK或ERROR 参数说明 <value>：目标功率值，单位0.1dBm。 value1：高功率（大于或等于15dBm）测试设置的目标发射功率。 value2：低功率（小于15dBm）测试设置的目标发射功率。固定写入130。参数范围：0~300
13	获取rssi	命令格式： AT+RXINFO 响应 OK或ERROR +RXINFO::rx succ num[mpdu,ampdu]:[0,0] fail num:0 rssi:100 mac mpdu[0,0] ampdu[0,0] phy dotb[0,0] ht[0,0] vht[0,0] lega[0,0] OK OK
14	设置rssi偏移	可选：命令格式： AT+RSSICOMP=<channel>,<offset> 响应 OK或ERROR 参数说明 <channel>：信道号2.4G，参数范围1~14。 <offset>：最大范围±15，单位1dB，同信道多次校准时表示相对目标功率调整的累加值。
15	获取rssi偏移	命令格式： AT+GETRSSICOMP=<channel> 响应 OK或ERROR 参数说明 <channel>：信道号2.4G，参数范围1~14。注意：channel需要和当前常发命令配置的参数一致。
16	eFuse频偏校正码值	写入eFuse频偏校正码值命令格式 AT+EFUSEXOTRIM 响应 OK或ERROR 读取eFuse频偏校正码值命令格式 AT+EFUSEXOTRIM? 响应 OK或ERROR cmu_xo_trim_coarse = 9 cmu_xo_trim_fine= 0
17	efuse温度	写入eFuse温度命令格式 AT+EFUSETEMP=<value> 参数说明：value取值范围 -40~120 读取eFuse温度命令格式 AT+EFUSETEMP? 响应 OK temperature 0 说明输出为温度转换后的温度档位信息，数据输出为温度档位，数据范围为0~15。温度涵盖范围-40℃~+120℃，每10℃为1档，共16档。计算方法：输出温度档位值=（写入eFuse温度+40）/10。
18	eFuse功率校准信息	功率校准参数写入eFuse 命令格式 AT+EFUSEPOWER 响应 OK或ERROR 读取eFuse功率校准参数命令格式 AT+EFUSEPOWER? 响应 0 0 -135 -58 -299 -51 -261 -50 OK或ERROR
19	eFuse RSSI校准信息	写eFuse RSSI校准信息命令格式 AT+EFUSERSSI=<value1>,<value2>,<value3> 响应 OK或ERROR 读eFuse RSSI校准信息命令格式 AT+EFUSERSSI? 响应 OK或ERROR AT+EFUSERSSI? 0 0 0 OK
20	查询产测eFuse所有数据	查询当前生效所有的校准数据： AT+RCALDATA 返回实例： OK Group left count: 3 3 3 3 Power Calibration Param: Curve_factor, 0 0 11b_constant_offset: 0 0 ofdm_20M_constant_offset: 0 0 ofdm_40M_constant_offset: 0 0 Temp: 0 Freq Calibration Param: 0 0 Rssi Calibration Param: 0 0 0 Mac Addr: 00:00:00:00:00:00
21	复位单板	复位单板命令格式： AT+RST
22	切换到业务模式/擦除产测镜像	切换到业务模式命令格式： AT+FTM=0 查询当前模式命令格式： AT+FTM=? 响应 OK或ERROR factory mode 或者 non_factory mode 擦除产测镜像命令格式： AT+FTMERASE 响应 OK或ERROR +FTMERASE:erase addr:0x, size:0x OK. 注：app模式下使用，执行完后立即生效。
23	GPIO相关	设置IO工作模式命令格式 AT+SETIOMODE=<id>,<mode>,<pull>,<ds> 参数说明 id：0~14 mode：0~7 pull：0~7 ds：0~3 查询IO工作模式命令格式 AT+GETIOMODE=<id> 设置GPIO工作为输入或输出命令格式 AT+GPIODIR=<id>,<dir> 参数说明 id：0~14 dir：0：输入，1：输出读取GPIO的电平状态命令格式 AT+RDGPIO=<id> 参数说明 id：0~14 设置GPIO的电平状态命令格式 AT+WTGPIO=<id>,<level> 参数说明 id：0~14 level：0：低电平，1：高电平
24	读DIEID	命令格式 AT+DIEID 响应 OK CHIP_ID: 0x00 DIE_ID: 0x: b41841970c5865285829340b5009021e73400000OK OK
25	使能BLE	命令格式 AT+BLEENABLE 响应 OK或ERROR 说明在进行BLE测试和产线校准前，先运行本条命令，开启BLE协议栈。
26	注册BLE event回调	命令格式 AT+BLEFACCALLBACK 响应 OK或ERROR 说明在进行BLE测试和BLE/SLE产线校准前，先运行本条命令，注册消息回显。
27	BLE常发	命令格式 AT+BLETX=<channel>,<data_len>,<payload_type>,<phy> 参数说明 channel：0~39，对应BLE的40个channel。 data_len：37~255，表示发送测试包的长度，单位：Byte 。 payload_type：0~7，表示发送测试包携带的内容。 0：PRBS9 1：'11110000' 2：'10101010' 3：PRBS15 4：'11111111' 5：'00000000' 6：'00001111' 7：'01010101' phy：表示发送测试包使用的物理调试链路。 1：LE 1MPhy 2：LE 2MPhy 3：LE CodedPhy (S=8) 4：LE CodedPhy (S=2) 响应 OK status：<value> value：返回状态，0表示成功，其他值表示错误。
28	BLE常收	命令格式 AT+BLERX=<channel>,<phy>,<modulation> 参数说明 channel：0~39，对应BLE的40个channel。 phy：监听的物理调试链路。 1：LE 1MPhy 2：LE 2MPhy 3：LE CodedPhy modulation： 0：standard 1：stable（不支持）响应 OK status：<value> value：返回状态，0表示成功，其他值表示错误。
29	结束BLE常发/常收	命令格式 AT+BLETRXEND 响应 OK status：<value1>，num_packets：<value2> value1：返回状态，0表示成功，其他值表示错误； value2：收包数，16进制表示，仅在结束BLE常收时有效。
30	BLE Reset	命令格式 AT+BLERST 响应 OK status：<value> value：返回状态，0表示成功，其他值表示错误。
31	设置频偏校准码值	命令格式 AT+XOTRIM=<coarse>,<fine> 参数说明 coarse：0~63，频偏粗调码值。 fine：0~15，频偏细调码值。响应 OK status：<value> value：返回状态，0表示成功，其他值表示错误。
32	读取频偏校准码值	命令格式 AT+XOTRIM? 响应 OK status：<value1>，sel：<value2>，coarse：<value3>，fine：<value4> value1：status，返回状态，0表示成功，其他值表示错误; value2：无实际意义； value3：coarse，频偏粗调码值，16进制表示； value4：fine，频偏细调码值，16进制表示。
33	频偏校准eFuse写入	命令格式 AT+XOEFUSE 响应 OK status：<value> value：返回状态，0表示成功，其他值表示错误。
34	频偏校准eFuse读取	命令格式 AT+XOEFUSE? 响应 OK status：<value1>，coarse：<value2>，fine：<value3> value1：status，返回状态，0表示成功，3表示该项efuse未写入过，其他值表示错误; value2：coarse，频偏粗调码值，16进制表示； value3：fine，频偏细调码值，16进制表示。
35	读取温度	命令格式 AT+READTEMP 响应 OK status：<value1>，chip_temp：<value2> value1：status，返回状态，0表示成功，3表示该项efuse未写入过，其他值表示错误; value2：chip_temp，读取出来的温度，单位：摄氏度，16进制表示。
36	温度eFuse写入	命令格式 AT+TEMPEFUSE=<temp> 参数说明 temp：-40~120，温度，单位：摄氏度。响应 OK status：<value> value：返回状态，0表示成功，其他值表示错误。
37	温度eFuse读取	命令格式 AT+TEMPEFUSE? 响应 OK status：<value1>，temp_level：<value2> value1：status，返回状态，0表示成功，3表示该项efuse未写入过，其他值表示错误; value2：temp_level，温度码值，0~15对应-40~120℃，每10℃一个码值，16进制表示。
38	下发目标和实测功率	命令格式 AT+PWRCALI=<target_pwr>,<msrd_pwr> 参数说明 target_pwr：0~300，目标功率，单位：0.1dBm，需与上电设置的目标功率一致; msrd_pwr：0~300，实测功率，单位：0.1dBm，实测和目标功率相差需在3dB以内。响应 OK status：<value> value：返回状态，0表示成功，其他值表示错误。
39	读取产线功率校准补偿值	命令格式 AT+PWRCALI? 响应 OK status：<value1>，curve_c_offset：<value2> value1：status，返回状态，0表示成功，其他值表示错误; value2：curve_c_offset，功率校准补偿值，16进制表示。
40	应用功率校准补偿值	命令格式 AT+PWRCALI 响应 OK status：<value> value：status，返回状态，0表示成功，其他值表示错误;
41	功率校准eFuse写入	命令格式 AT+PWRCALIEFUSE 响应 OK status：<value> value：status，返回状态，0表示成功，其他值表示错误。
42	功率校准eFuse读取	命令格式 AT+PWRCALIEFUSE? 响应 OK status：<value1>，curve_c_offset：<value2> value1：status，返回状态，0表示成功，3表示该项efuse未写入过，其他值表示错误; value2：curve_c_offset，功率校准补偿值，16进制表示。
43	使能SLE	命令格式 AT+SLEENABLE 响应 OK或ERROR 说明在进行SLE测试前，先运行本条命令，开启SLE。
44	注册SLE event回调	命令格式 AT+SLEFACCALLBACK 响应 OK或ERROR 说明在进行SLE测试前，在运行使能SLE命令后，先运行本条命令，注册SLE的消息回显回调。
45	SLE常发	命令格式 AT+SLETX=<channel>,<power>,<data_len>,<payload_type>,<phy>,<format>,<rate>,<pilot_ratio>,<polar>,<interval> 参数说明 channel：0~78，表示信道（2402+channel）MHz。 power：发送功率档位。 GFSK调制信号功率对应如下： 0：-14dBm 1：-10dBm 2：-6dBm 3：-2dBm 4：2dBm 5：6dBm 6：10dBm 7：14dBm QPSK/8PSK调制信号功率对应如下： 0：-17dBm 1：-13dBm 2：-9dBm 3：-5dBm 4：-1dBm 5：3dBm 6：7dBm 7：11dBm data_len：37~255，包长度，单位：Byte。 payload_type：包类型 0：PRBS9 1：'11110000' 2：'10101010' 3：PRBS15 4：'11111111' 5：'00000000' 6：'00001111' 7：'01010101' phy：表示发送测试包使用的物理链路 0：1M PHY 1：2M PHY 4：4M PHY format：帧格式 0：GFSK 2：短帧（short frame） rate：调制方式 0：GFSK 2：QPSK 3：8PSK pilot_ratio：导频密度 0：no 1：1:1 2：4:1 3：16:1 polar：编码方式，针对format取值含义不同 0：no 2：3/4 interval：两个packet之间的发送时间间隔，单位：125μs，大小范围：4~65535。根据桢长度选择适当的参数值，当包长度为255时，建议填50，即50*125=6250μs。响应 OK status：<value> value：status，返回状态，0表示成功，其他值表示错误。
46	SLE常收	命令格式 AT+SLERX=<channel>,<phy>,<format>,<pilot_ratio>,<interval> 参数说明 channel：0～78，对应SLE的79个信道，频点：（2402+channel）MHz phy：表示发送测试包使用的物理链路 0：1M PHY 1：2M PHY 4：4M PHY format：帧格式 0：GFSK 2：短帧（short frame） pilot_ratio：导频密度，长帧必须插入导频，接收时该字段不生效 0：no 1：1:1 2：4:1 3：16:1 interval：表示两个packet之间的发送时间间隔，单位：125μs，大小范围：4~65535。和TX端的帧间隔设置为一致。响应 OK status：<value> value：status，返回状态，0表示成功，其他值表示错误。
47	结束SLE常发/常收	命令格式 AT+SLETRXEND 响应 OK status：<value1>，num_packet：<value2>，rssi：<value3> value1：status，返回状态，0表示成功，其他值表示错误; value2：num_packet，16进制表示。结束SLE TX时，表示发包数；结束SLE RX时，表示收包数； value3：rssi，表示接收信号强度，16进制表示，最高位为符号位。
48	SLE Reset	命令格式 AT+SLERST 响应 OK status：<value> value：返回状态，0表示成功，其他值表示错误。
49	efuse用户预留位	写入EFUSE用户预留位命令格式 AT+CUSTOMEFUSE=<efuse_data> <efuse_data>：0x0123456789abcdef2546565487341248，0x开头的256bit 16进制数，高位与efuse高位对应；efuse_data数据位宽必须为256bit，高位为0时不可省略。响应 OK 查询EFUSE用户预留位命令格式 AT+CUSTOMEFUSE? 响应 RESERVED EFUSE:0x1032547698badcfeefcdab8967452301 OK
50	flash用户工厂区	写入FLASH用户工厂区命令格式 AT+LICENSE=<data> <data>：0102030405060708090A，16进制数最大支持2K长度数据响应 OK
51	低功耗	获取低功耗状态命令格式 AT+SLP 响应 +SLP:<SLP_MODE> <SLP_MODE>：0：非低功耗，1、2：低功耗状态设置低功耗状态命令格式 AT+SLP=<SLP_MODE> 响应 +SLP:<SLP_MODE> +at_set_sleep_mode :<SLP_MODE> <SLP_MODE>：0：非低功耗，1、2：低功耗状态
52	读取全部校准补偿值	命令格式： AT+EFUSEREADCALIINFO 响应 Freq Param: Remaining Group Counts: 3 [0] 8 60 7 [1] 8 60 0 [2] 8 10 0 WiFi Power Param: Remaining Group Counts: 3 [0] -133 -65 -306 -59 -273 -61 [1] 0 0 0 0 0 0 [2] 0 0 0 0 0 0 WiFi Rssi Param: Remaining Group Counts: 3 [0] 1 2 -1 [1] 0 0 0 [2] 0 0 0 WiFi Mac Addr: Remaining Group Counts: 3 [0] 50:21:00:33:02:49 [1] 00:00:00:00:00:00 [2] 00:00:00:00:00:00 [3] 00:00:00:00:00:00 BSLE Power Param: Remaining Group Counts: 0 [0] 0xffffff7c [1] 0x829 [2] 0x58c SLE Mac Addr: 00:00:00:00:00:00 OK 说明：该命令是维测命令。

常发固定速率表 ¶

表 1 wifi常发固定速率表

协议模式	SETRATE参数值
20M&11b&1 Mbps	0
20M&11b&2 Mbps	1
20M&11b&5.5 Mbps	2
20M&11b&11 Mbps	3
20M&11g&6 Mbps	27
20M&11g&9 Mbps	31
20M&11g&12 Mbps	26
20M&11g&18 Mbps	30
20M&11g&24 Mbps	25
20M&11g&36 Mbps	29
20M&11g&48 Mbps	24
20M&11g&54 Mbps	28
20M&11n&MCS0 Mbps	32
20M&11n&MCS1 Mbps	33
20M&11n&MCS2 Mbps	34
20M&11n&MCS3 Mbps	35
20M&11n&MCS4 Mbps	36
20M&11n&MCS5 Mbps	37
20M&11n&MCS6 Mbps	38
20M&11n&MCS7 Mbps	39
20M&11ax&MCS0 Mbps	64
20M&11ax&MCS1 Mbps	65
20M&11ax&MCS2 Mbps	66
20M&11ax&MCS3 Mbps	67
20M&11ax&MCS4 Mbps	68
20M&11ax&MCS5 Mbps	69
20M&11ax&MCS6 Mbps	70
20M&11ax&MCS7 Mbps	71
20M&11ax&MCS8 Mbps	72
20M&11ax&MCS9 Mbps	73
40M&11n&MCS0 Mbps	160
40M&11n&MCS1 Mbps	161
40M&11n&MCS2 Mbps	162
40M&11n&MCS3 Mbps	163
40M&11n&MCS4 Mbps	164
40M&11n&MCS5 Mbps	165
40M&11n&MCS6 Mbps	166
40M&11n&MCS7 Mbps	167

TX/RX测试参考 ¶

WiFi TX/RX测试指标参考
BLE TX/RX测试指标参考
SLE TX/RX测试指标参考

WiFi TX/RX测试指标参考 ¶

说明： WIFI 此处是屏蔽环境下芯片口典型值，数据仅供参考，根据硬件实际情况进行调试。对于RX灵敏度：鉴于产线环境屏蔽效果未知，此处给的参考值为在芯片规格基础上取一定余量的值，建议实际产线RX灵敏度指标在协议值和表1中参考值之间选取。

表 1 WiFi TX/RX 测试指标

协议	速率	功率（dBm）	EVM	灵敏度
11b	1Mbps	22.0	≤-15	-97dbm
	2Mbps	22.0	≤-15	-94dbm
	5.5Mbps	22.0	≤-15	-92dbm
	11Mbps	20.5	≤-15	-89dbm
11g2g20	6Mbps	20.0	≤-7	-94dbm
	9Mbps	20.0	≤-10	-92dbm
	12Mbps	20.0	≤-12	-91dbm
	18Mbps	20.0	≤-15	-88dbm
	24Mbps	20.0	≤-18	-85dbm
	36Mbps	20.0	≤-21	-82dbm
	48Mbps	19.0	≤-25	-78dbm
	54Mbps	18.0	≤-27	-76dbm
11n2g20	MCS0	19.0	≤-7	-93dbm
	MCS1	19.0	≤-12	-90dbm
	MCS2	19.0	≤-15	-88dbm
	MCS3	17.5	≤-18	-85dbm
	MCS4	17.5	≤-21	-81dbm
	MCS5	17.5	≤-24	-77dbm
	MCS6	17.5	≤-27	-75dbm
	MCS7	17.0	≤-28	-74dbm
11n2g40	MCS0	19.0	≤-7	-91dbm
	MCS1	19.0	≤-12	-88dbm
	MCS2	19.0	≤-15	-85dbm
	MCS3	17.5	≤-18	-82dbm
	MCS4	17.5	≤-21	-79dbm
	MCS5	17.5	≤-24	-74dbm
	MCS6	17.5	≤-27	-72dbm
	MCS7	17.0	≤-28	-71dbm
11ax2g20	MCS0	19.0	≤-7	-94dbm
	MCS1	19.0	≤-12	-91dbm
	MCS2	19.0	≤-15	-89dbm
	MCS3	17.5	≤-18	-86dbm
	MCS4	17.5	≤-21	-82dbm
	MCS5	17.5	≤-24	-78dbm
	MCS6	17.5	≤-27	-77dbm
	MCS7	17.0	≤-28	-75dbm
	MCS8	15.5	≤-30	-71dbm
	MCS9	14.0	≤-32	-69dbm

BLE TX/RX测试指标参考 ¶

说明： BLE 此处是屏蔽环境下芯片口典型值，数据仅供参考，根据硬件实际情况进行调试。对于RX灵敏度：鉴于产线环境屏蔽效果未知，此处给的参考值为在芯片规格基础上取一定余量的值，建议实际产线RX灵敏度指标在协议值和表1中参考值之间选取。

表 1 BLE TX/RX的测试指标

分类	指标	具体项	指标值
TX	Output Power	Output Power（dBm）	14±2
	Carrier Freq offset&drift（LE1M&LE2M）	Freq offset（kHz）	≤150
	Carrier Freq offset&drift（LE1M&LE2M）	Initial freq drift（kHz）	≤23
	Modulation characteristic（LE1M）	△f1avg（kHz）	225≤x≤275
		△f2avg（kHz）	＞185
		△f2avg/△f1avg	≥0.8
	Modulation characteristic（LE2M）	△f1avg（kHz）	450≤x≤550
		△f2avg（kHz）	＞370
		△f2avg/△f1avg	≥0.8
	In-band Spurious Emission（LE1M）	±2M offset（dBm)	≤-20
		≥3MHz offset（dBm）	≤-30
		≤-3MHz offset（dBm）	≤-30
	In-band Spurious Emission（LE2M）	±4M offset（dBm）	≤-20
		≥6MHz offset（dBm）	≤-30
		≤-6MHz offset（dBm）	≤-30
RX	Sensitivity	LE1M（dBm）	≤-97
		LE2M（dBm）	≤-93
		S=2（dBm）	≤-98
		S=8（dBm）	≤-101

SLE TX/RX测试指标参考 ¶

SLE 此处是屏蔽环境下芯片口典型值，数据仅供参考，根据硬件实际情况进行调试。

对于RX灵敏度：鉴于产线环境屏蔽效果未知，此处给的参考值为在芯片规格基础上取一定余量的值，建议实际产线RX灵敏度指标在协议值和表1中参考值之间选取。

说明： SLE 此处是屏蔽环境下芯片口典型值，数据仅供参考，根据硬件实际情况进行调试。对于RX灵敏度：鉴于产线环境屏蔽效果未知，此处给的参考值为在芯片规格基础上取一定余量的值，建议实际产线RX灵敏度指标在协议值和表1中参考值之间选取。

表 1 SLE TX/RX的测试指标

分类	指标	具体项	指标值
TX	Output Power	GFSK 1M/2M/4M（dBm）	14±2
		QPSK（dBm）	11±2
		8PSK（dBm）	11±2
	Carrier Freq offset&drift	Freq offset（kHz）	≤150
	Carrier Freq offset&drift	Initial freq drift（kHz）	≤23
	Modulation characteristic（GFSK 1M）	△f1avg（kHz）	225≤x≤275
		△f2avg（kHz）	>185
		△f2avg/△f1avg	≥0.8
	Modulation characteristic（GFSK 2M）	△f1avg（kHz）	450≤x≤550
		△f2avg（kHz）	>185
		△f2avg/△f1avg	≥0.8
	Modulation characteristic（GFSK 4M）	△f1avg（kHz）	900≤x≤1100
		△f2avg（kHz）	＞740
		△f2avg/△f1avg	≥0.8
	TX EVM（QPSK）	RMS EVM	≤13%
		99% EVM	≤28%
		Peak EVM	≤32%
	TX EVM（8PSK）	RMS EVM	≤9%
		99% EVM	≤20%
		Peak EVM	≤25%
	In-band Spurious Emission（GFSK 1M）	±2M offset（dBm）	≤-20
		≥3MHz offset（dBm）	≤-30
		≤-3MHz offset（dBm）	≤-30
	In-band Spurious Emission（GFSK 2M）	±4M offset（dBm）	≤-20
		≥6MHz offset（dBm）	≤-30
		≤-6MHz offset（dBm）	≤-30
	In-band Spurious Emission（GFSK 4M）	±7M offset（dBm）	≤-20
		≥10MHz offset（dBm）	≤-30
		≤-10MHz offset（dBm）	≤-30
	In-band Spurious Emission（PSK 1M）	\|Δf\|=1MHz	≤-26
		1.5MHz≤\|Δf\|≤2.5MHz	≤-20
		\|Δf\|>2.5MHz	≤-35
	In-band Spurious Emission（PSK 2M）	\|Δf\|=2MHz	≤-26
		2.5MHz≤\|Δf\|≤5.5MHz	≤-20
		\|Δf\|>5.5MHz	≤-35
	In-band Spurious Emission（PSK 4M）	\|Δf\|=4MHz	≤-26
		3.5MHz≤\|Δf\|≤7.5MHz	≤-20
		\|Δf\|>7.5MHz	≤-35
RX	Sensitivity	SLE 1M GFSK（dBm）	-95
		SLE 2M GFSK（dBm）	-92
		SLE 4M GFSK（dBm）	-89
		SLE 1M QPSK（dBm）	-98
		SLE 2M QPSK（dBm）	-95
		SLE 4M QPSK（dBm）	-92
		SLE 1M 8PSK（dBm）	-93
		SLE 2M 8PSK（dBm）	-90
		SLE 4M 8PSK（dBm）	-87

WLAN Facility与固件版本 ¶

WLAN Facility	WS53固件	固件时间	修改点
3.9.19R1.A1T2及之后版本	WS53 1.10.103	2025-02-10	极致汇仪修改点：增加打印软件版本号: WIFI功率校准最大偏差可配置。
3.9.19R1.A1T1及之后版本	WS53 1.10.102	2024-11-28	极致汇仪修改点：修改SLE pilot和 polar码； flow配置修改。
3.8.17M2.A1及之后版本	WS53 1.10.102	2024-11-28	WS53固件：修复11ax mcs7 EVM差问题。 WLAN Facility修改点：修改蓝牙功率校准不外配信道信息等，支持蓝牙的校准项和SLE校准项二选一。按客户要求配置flow等配置文件。
3.8.17.A1T3及之后的版本	WS53 1.10.101	2024-09-02	WS53固件：修复BLE功率校准首次写0后，efsue回读失败问题；修复BLE S2/S8、SLE GFSK的△f1、△f2指标低概率测试fail问题；优化NV数据保存流程，避免HiBurn升级覆盖NV区的产测数据（目前NV区保存了SLE MAC）。
3.8.17.A1T3及之后的版本	WS53 1.10.100	2024-08-14	WS53固件：烧录、AT命令的串口归一。优化部分模组Wi-Fi 11n mcs7、11ax mcs9 evm偏低问题。
3.8.17.A1T3及之后的版本	WS53 1.10.T7	2024-06-18	产测基础功能版本

产线生产ESD防护要求 ¶

在产线生产过程中为避免芯片被损伤，需要做好全流程的芯片防护，包括防止物理损伤（芯片跌落或者承受异常物理应力），以及EOS和ESD，具体操作方法如下：

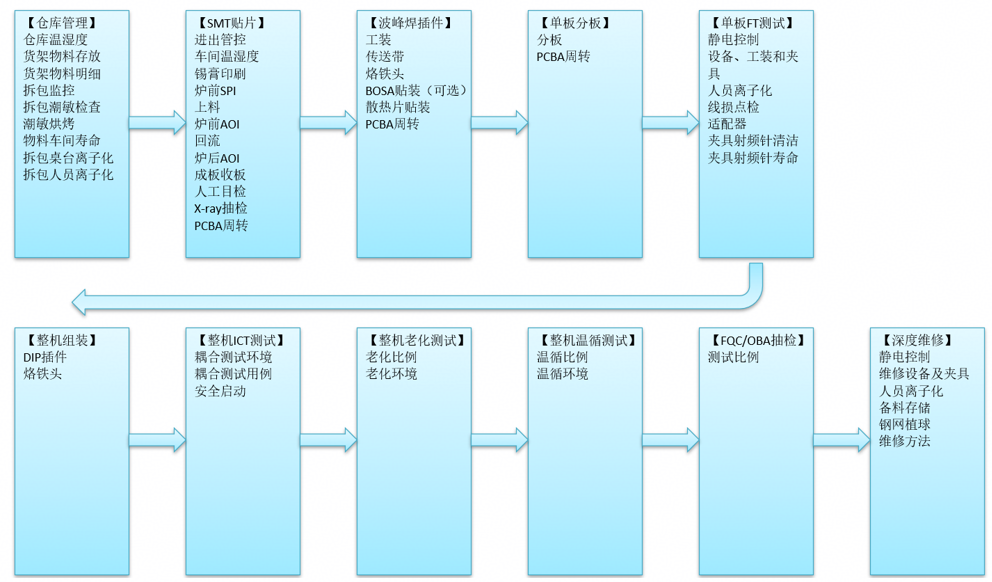

步骤一：梳理产线生产和测试全流程，常见产线生产流程如下，供参考。

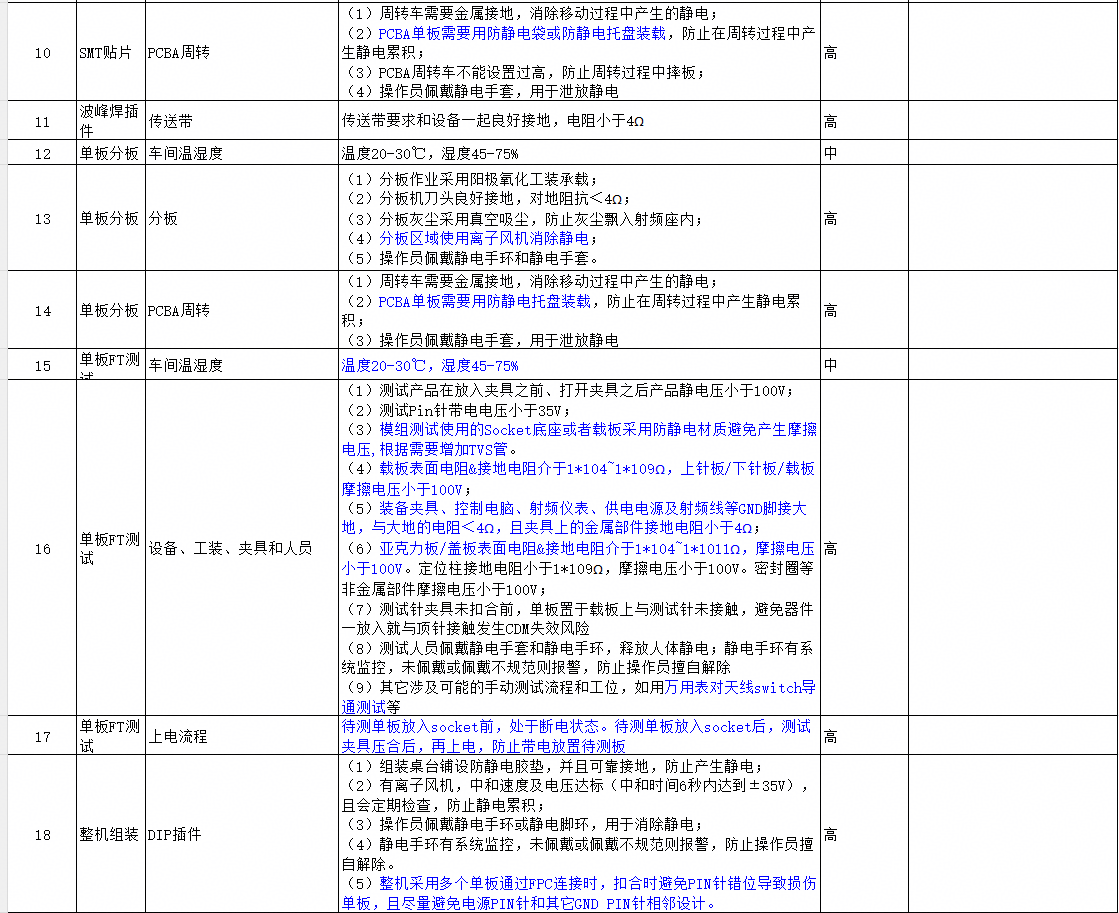

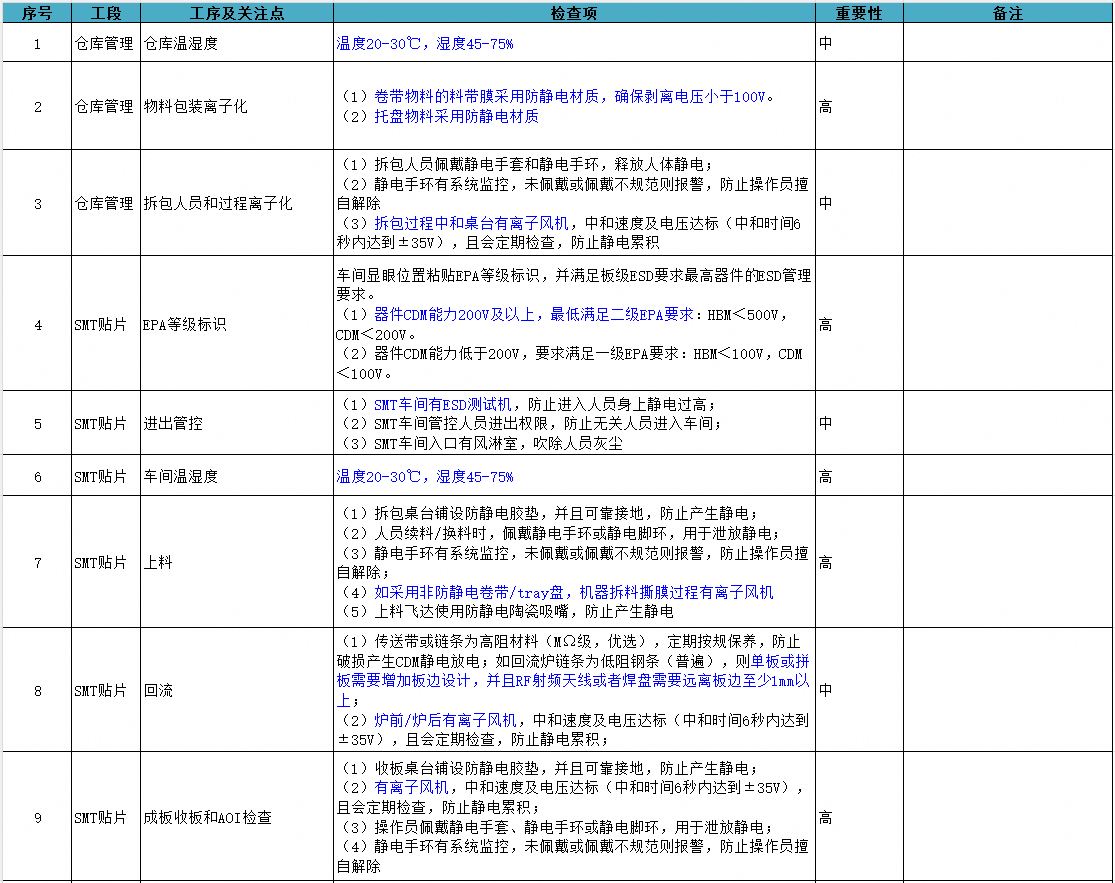

步骤二：对各个生产和测试环节进行ESD风险排查，如下为重点ESD风险项和整改建议，全量检查项参考《工厂生产流程检查checklist》。

前言¶

测试软件准备¶

单板测试方案¶

测试装备说明¶

产测测试流程¶

产测测试流程图¶

测试步骤¶

eFuse写入¶

efuse回读校验¶

切换产测bin到业务bin¶

测试命令¶

常发固定速率表¶

TX/RX测试参考¶

WiFi TX/RX测试指标参考¶

BLE TX/RX测试指标参考¶

SLE TX/RX测试指标参考¶

WLAN Facility与固件版本¶

产线生产ESD防护要求¶
