前言
本文档主要介绍WS63设备驱动开发的相关内容主要包括工作原理、按场景描述接口使用方法和注意事项。
本文档主要适用于以下工程师：
技术支持工程师
软件开发工程师
在本文中可能出现下列标志，它们所代表的含义如下。
|
||
|
||
Pinctrl
概述
Pinctrl控制器用于控制IO管脚的复用功能，可配置规格如下：
支持配置GPIO_00-GPIO_18一组IO管脚。
支持配置IO驱动能力、IO功能复用以及设置IO上下拉状态等功能。
功能描述
Pinctrl驱动模块提供的接口及功能如下：
uapi_pin_init：初始化Pinctrl。
uapi_pin_deinit：去初始化Pinctrl。
uapi_pin_set_mode：设置指定IO复用模式。
uapi_pin_get_mode：获取指定IO的复用模式。
uapi_pin_set_ds：设置指定IO驱动能力。
uapi_pin_get_ds：获取指定IO驱动能力。
uapi_pin_set_pull：设置指定IO的上拉/下拉状态。
uapi_pin_get_pull：获取指定IO的上拉/下拉状态。
开发指引
Pinctrl接口使用遵循如下操作步骤（以下步骤根据实际需要可选）：
调用uapi_pin_set_mode、uapi_pin_get_mode接口，设置/查看指定IO的复用模式。
调用uapi_pin_set_ds、uapi_pin_get_ds接口，设置/查看指定IO的驱动能力。
调用uapi_pin_set_pull、uapi_pin_get_pull接口，设置/查看指定IO的上拉/下拉状态。
示例：
/* 设置GPIO_00的复用功能为gpio */
uapi_pin_set_mode(GPIO_00, PIN_MODE_0);
/* 设置GPIO_00的驱动能力为PIN_DS_2 */
uapi_pin_set_ds(GPIO_00, PIN_DS_2);
/* 设置GPIO_00为上拉模式 */
uapi_pin_set_pull(GPIO_00, PIN_PULL_TYPE_UP);
注意事项
配置IO复用功能时，应关注此IO是否支持目标功能或者已经被复用为其他功能，避免影响既有功能， IO复用请参考“sdk\drivers\chips\ws63\include\platform_core_rom.h”源码中“pin_t”结构体的定义。
GPIO
概述
GPIO（General-purpose input/output）是通用输入输出的缩写，是一种通用的I/O接口标准。可以配置为输入或输出模式，以便控制外部设备或与其他设备通信。可用于连接各种设备，如LED灯、传感器、执行器等。
GPIO规格如下：
支持设置GPIO管脚方向、设置输出电平状态。
支持外部电平中断以及外部边沿中断上报。
支持每个GPIO独立中断。
功能描述
GPIO模块提供的接口及功能如下：
uapi_gpio_init：初始化GPIO。
uapi_gpio_deinit：去初始化GPIO。
uapi_gpio_set_dir：设置指定GPIO方向（输入/输出）。
uapi_gpio_get_dir：获取指定GPIO方向（输入/输出）。
uapi_gpio_set_val：设置指定GPIO电平状态。
uapi_gpio_get_val：获取指定GPIO电平状态。
uapi_gpio_register_isr_func：注册指定GPIO中断。
uapi_gpio_unregister_isr_func：去注册指定GPIO中断。
uapi_gpio_disable_interrupt: 关闭GPIO中断。
uapi_gpio_enable_interrupt：使能GPIO中断。
uapi_gpio_clear_interrupt：清除GPIO中断。
uapi_gpio_toggle：GPIO输出电平状态翻转。
开发指引
GPIO接口使用遵循如下操作步骤：
调用uapi_pin_set_mode接口，将PIN复用为GPIO功能。
根据用户开发需求，可设置GPIO接口为输出、输入和中断模式，设置方法如下：
输出模式：
调用uapi_gpio_set_dir接口，设置GPIO方向为OUT。
调用uapi_gpio_set_val接口，设置GPIO输出电平状态（高/低）。
输入模式：
调用uapi_gpio_set_dir接口，设置GPIO方向为IN。
调用uapi_gpio_get_val接口，获取GPIO输入电平状态。
中断模式：
调用uapi_gpio_set_dir接口，设置GPIO方向为IN。
调用uapi_gpio_register_isr_func接口，注册GPIO中断回调函数。
调用uapi_gpio_unregister_isr_func接口，注销GPIO中断回调函数（去注册中断时调用）。
示例：
#include "gpio.h"
void gpio_callback_func(pin_t pin, uintptr_t param)
{
unused(param);
osal_printk("PIN:%d interrupt success. \r\n", pin);
}
errcode_t sample_gpio_test(pin_t pin)
{
uapi_pin_init();
uapi_gpio_init();
uapi_pin_set_mode(pin, HAL_PIO_FUNC_GPIO); /* 设置指定IO复用为GPIO模式 */
uapi_gpio_set_dir(pin, GPIO_DIRECTION_INPUT); /* 设置指定GPIO为输入模式 */
/* 注册指定GPIO上升沿中断，回调函数为gpio_callback_func */
if (uapi_gpio_register_isr_func(pin, GPIO_INTERRUPT_RISING_EDGE, gpio_callback_func) != ERRCODE_SUCC) {
uapi_gpio_unregister_isr_func(pin); /* 清理残留 */
return ERRCODE_FAIL;
}
return ERRCODE_SUCC;
}
注意事项
在使用GPIO电平中断时，需要在回调函数控制输入电平触发中断时间，否则会导致系统一直处于中断处理中，无法执行其他功能。
触发方式（trigger）在没有明确需求场景时，推荐使用默认配置。
UART
概述
UART（Universal Asynchronous Receiver/Transmitter）是通用异步收发器的缩写，是一种串行、异步、全双工的通信协议，用于设备间的数据传输。UART是最常用的设备间通信协议之一，正确配置后，UART可以配合许多不同类型的涉及发送和接收串行数据的串行协议工作 。
WS63芯片MCU侧提供了3个可配置的UART外设单元：UART0、UART1,UART2，UART规格如下：
支持可编程数据位(5-8bit)、可编程停止位(1-2bit)、可编程校验位(奇/偶校验，无校验)。
UART支持无流控，RTS/CTS流控模式
提供64×8的TX，64×10的RX FIFO
支持接收FIFO中断、发送FIFO中断、接收超时中断、错误中断等中断屏蔽与响应。
支持DMA数据搬移方式。
功能描述
说明： 若UART驱动需要支持DMA数据收发，需确保DMA驱动已完成初始化。
驱动代码在include\driver\uart.h声明了UART驱动相关函数，提供的接口及功能如下如下：
uapi_uart_init：初始化UART。
uapi_uart_deinit：去初始化UART。
uapi_uart_read：读数据。
uapi_uart_write：写数据。
uapi_uart_set_flow_ctrl：配置UART硬流控。
uapi_uart_set_software_flow_ctrl_level：配置软件流控的等级。
uapi_uart_get_attr：获取UART配置参数。
uapi_uart_set_attr：设置UART配置参数。
uapi_uart_has_pending_transmissions：查询UART是否正在传输数据。
uapi_uart_register_rx_callback：注册接收回调函数，此回调函数会根据触发条件和Size触发。
uapi_uart_unregister_rx_callback：取消注册接收回调函数。
uapi_uart_register_parity_error_callback：注册奇偶校验错误处理的回调函数。
uapi_uart_register_frame_error_callback：注册帧错误处理回调函数。
uapi_uart_write_int：使用中断模式将数据发送到已打开的UART上，当数据发送完成，会调用回调函数。
uapi_uart_write_by_dma：通过DMA发送数据。
uapi_uart_flush_rx_data：刷新UART接收Buffer中的数据。
uapi_uart_get_rx_data_count：获取当前接收Buffer中的数据。
uapi_uart_rx_fifo_is_empty：判断RX FIFO是否为空。
开发指引
以应用UART0为例，数据收发流程如下：
配置IO复用。将对应的IO分别复用为UART1的TX、RX、RTS、CTS功能。
如果不需要支持硬件流控，仅配置TX、RX即可。
void usr_uart_io_config(void) { /* 如下IO复用配置，也可集中在SDK中的usr_io_init函数中进行配置 */ uapi_pin_set_mode(S_AGPIO5, HAL_PIO_FUNC_UART_H0_M1); /* uart1 rtx */ uapi_pin_set_mode(S_AGPIO6, HAL_PIO_FUNC_UART_H0_M1); /* uart1 ctx */ uapi_pin_set_mode(S_AGPIO12, HAL_PIO_FUNC_UART_H0_M1); /* uart1 tx */ uapi_pin_set_mode(S_AGPIO13, HAL_PIO_FUNC_UART_H0_M1); /* uart1 rx */ }UART初始化。配置UART的波特率、数据位等属性，并使能UART。
#define TEST_UART_RX_BUFF_SIZE 0x1 /* 定义 UART 接收缓存区大小 */ unsigned char g_uart_rx_buff[TEST_UART_RX_BUFF_SIZE] = { 0 }; uart_buffer_config_t g_uart_buffer_config = { .rx_buffer = g_uart_rx_buff, .rx_buffer_size = TEST_UART_RX_BUFF_SIZE }; errcode_t usr_uart_init_config(void) { errcode_t errcode; uart_attr_t attr = { .baud_rate = 115200, /* 波特率 */ .data_bits = 8, /* 数据位 */ .stop_bits = 1, /* 停止位 */ .parity = 0 /* 校验位 */ }; uart_pin_config_t pin_config = { .tx_pin = S_AGPIO5, /* uart1 tx */ .rx_pin = S_AGPIO6, /* uart1 rx */ .cts_pin = S_AGPIO12, /* 流控功能，可选 */ .rts_pin = S_AGPIO13 /* 流控功能，可选 */ }; errcode = uapi_uart_init(UART_BUS_1, &pin_config, &attr, NULL, &g_uart_buffer_config); if (errcode != ERRCODE_SUCC) { osal_printk("uart init fail\r\n"); } return errcode; }UART数据收发。调用UART轮询读写数据接口，进行数据收发。
void usr_uart_read_data(void) { int len; unsigned char g_test_uart_rx_buffer[64]; len = uapi_uart_read(UART_BUS_0, g_test_uart_rx_buffer, 64, 0); if(len > 0) { /* process */ } } int usr_uart_write_data(unsigned int size, char* buff) { unsigned char tx_buff[10] = { 0 }; if (memcpy_s(tx_buff, 10, buff, size) != EOK) { return ERRCODE_FAIL; } int ret = uapi_uart_write(UART_BUS_0, tx_buff, size, 0); if(ret == -1) { return ERRCODE_FAIL; } return ERRCODE_SUCC; }
UART DMA模式发送数据流程如下：
配置IO复用。将对应的IO复用为UART的TX、RX、RTS、CTS功能。
如果不需要支持硬件流控，仅配置TX、RX即可。
void usr_uart_io_config(void) { /* 如下IO复用配置，也可集中在SDK中的usr_io_init函数中进行配置 */ uapi_pin_set_mode(S_AGPIO5, HAL_PIO_FUNC_UART_H0_M1); /* uart1 rtx */ uapi_pin_set_mode(S_AGPIO6, HAL_PIO_FUNC_UART_H0_M1); /* uart1 ctx */ uapi_pin_set_mode(S_AGPIO12, HAL_PIO_FUNC_UART_H0_M1); /* uart1 tx */ uapi_pin_set_mode(S_AGPIO13, HAL_PIO_FUNC_UART_H0_M1); /* uart1 rx */ }UART初始化。配置UART的波特率、数据位等属性，并使能UART。
errcode_t usr_uart_init_config(void) { errcode_t errcode; uart_attr_t attr = { .baud_rate = 115200, /* 波特率 */ .data_bits = 8, /* 数据位 */ .stop_bits = 1, /* 停止位 */ .parity = 0 /* 校验位 */ }; uart_pin_config_t pin_config = { .tx_pin = S_AGPIO5, /* uart1 tx */ .rx_pin = S_AGPIO6, /* uart1 rx */ .cts_pin = S_AGPIO12, /* 流控功能，可选 */ .rts_pin = S_AGPIO13 /* 流控功能，可选 */ }; uart_extra_attr_t ext_config = { .tx_dma_enable = true, .tx_int_threshold = 0x4, } errcode = uapi_uart_init(UART_BUS_1, &pin_config, &attr, &ext_config, &g_uart_buffer_config); if (errcode != ERRCODE_SUCC) { osal_printk("uart init fail\r\n"); } return errcode; }UART DMA数据发。
#define TEST_UART_DMA_SEND_BUFF_SIZE 1024 #define HAL_DMA_TRANSFER_WIDTH_8 0 #define HAL_DMA_BURST_TRANSACTION_LENGTH_4 1 static errcode_t test_uart_write_by_dma() { uint8_t dma_buff[TEST_UART_DMA_SEND_BUFF_SIZE] = { 0 }; if (memset_s(dma_buff, TEST_UART_DMA_SEND_BUFF_SIZE, 0XA5, TEST_UART_DMA_SEND_BUFF_SIZE) != 0) { return ERRCODE_FAIL; } uart_write_dma_config_t dma_cfg = { .src_width = HAL_DMA_TRANSFER_WIDTH_8, /* 0代表8bit */ .dest_width = HAL_DMA_TRANSFER_WIDTH_8, /* 0代表8bit */ .burst_length = HAL_DMA_BURST_TRANSACTION_LENGTH_4, /* 代表4字节 */ .priority = 0 /* 优先级0 */ }; if (uapi_uart_write_by_dma(UART_BUS_0, dma_buff, len, &dma_cfg) != len) { osal_printk("[UART] *** memory t--o uart fail!\r\n"); return ERRCODE_FAIL; } return ERRCODE_SUCC; }
注意事项
SDK中，UART0默认作为程序烧写和Testsuite、AT以及数据打印共享串口。
SDK中，UART1默认作为DebugKites工具维测数据通道。
SDK中drivers/chips/ws63/include/platform_core.h文件定义了UART使用情况，TEST_SUITE_UART_BUS定义了testsuite调试使用的串口，LOG_UART_BUS定义了HSO工具使用的串口。
SDK中，UART提供了特性宏CONFIG_UART_SUPPORT_RX_THREAD。
开启后CONFIG_UART_SUPPORT_RX_THREAD，可配置串口RX数据通过线程处理，用于避免硬件中断直调串口回调函数导致耗时过长时，出现丢中断操作，最后导致RX数据丢包的现象；

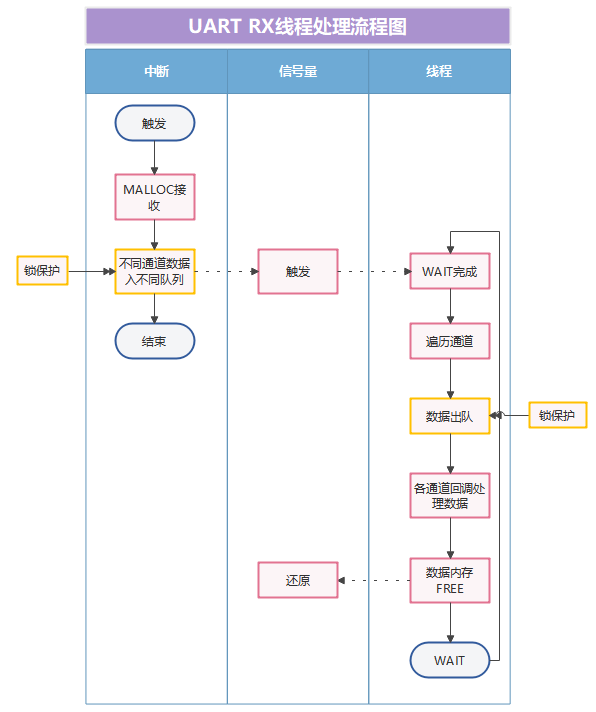

特性原理为：新建线程，线程被触发时对各串口数据队列进行处理，处理方式为调用各串口回调函数；中断中取消直调串口回调函数的操作，改为仅接收数据并存入队列并触发线程处理，缩短中断耗时，降低丢中断概率；
该特性开启方式为：
进入menuconfig配置，进入(Top) → Drivers → Drivers → UART → Uart Configuration。
在UART support RX 下面打开UART support RX thread。
配置线程相关参数，包括uart rx线程栈大小，rx数据流控水线大小以及线程优先级，完成后保存即可。
SPI
概述
SPI（Serial Peripheral Interface）是一种高速、全双工、同步的通信总线。它可以使MCU与各种外围设备以串行方式进行通信以交换信息。SPI总线可直接与各个厂家生产的多种标准外围器件相连，包括FLASH、RAM、网络控制器、LCD显示驱动器、A/D转换器和MCU等。标准SPI总线一般使用4条线：串行时钟线（SCLK）、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOSI和低电平有效的从机选择线NSS 。
WS63提供SPI0-1共2组可配置的全双工标准SPI外设，SPI规格如下：
支持SPI帧格式，分为以下三种：
Motorola 帧格式
TI（Teaxs Instruments）帧格式
National Microwire 帧格式
每个SPI具有收发分开的位宽为32bit×64的FIFO。
支持最大传输位宽为32bit。
功能描述
SPI主模式支持轮询模式读写、中断模式读写以及DMA模式读写；从模式支持中断模式读写和DMA模式读写。
如果SPI驱动想配置DMA模式读写数据，需要确保DMA驱动已经初始化。DMA初始化请参考“DMA”进行配置。
SPI模块提供的接口及功能如下：
uapi_spi_init：初始化SPI（包括：主从设备、极性、相性、帧协议、传输频率、传输位宽等设定）。
uapi_spi_deinit：去初始化SPI（关闭相应的SPI单元，释放资源）。
uapi_spi_get_attr: 获取SPI的基础配置参数（主从模式、时钟极性、时钟相位、时钟分频系数、SPI工作频率、串行传输协议、SPI帧格式、SPI帧长度、SPI传输模式等）。
uapi_spi_set_attr：设置SPI的基础配置参数。
uapi_spi_get_extra_attr：获取SPI的高级配置参数（SPI是否使用DMA发送数据、SPI是否使用DMA接收数据、QSPI参数等）。
uapi_spi_set_extra_attr：设置SPI的高级配置参数。
uapi_spi_select_slave：片选。
uapi_spi_master_write：SPI主机半双工发送数据。
uapi_spi_master_read：SPI主机半双工接收数据。
uapi_spi_master_writeread：SPI主机全双工收发数据。
uapi_spi_slave_read：SPI从机半双工接收数据。
uapi_spi_slave_write：SPI从机半双工发送数据。
配置指引
当要获取所需接口速率时，需在对spi进行初始化（调用uapi_spi_init接口）时，对spi_attr_t结构体中的bus_clk和freq_mhz按#ZH-CN_TOPIC_0000002218638453/table144001871199进行配置。如需获取1M接口速率，则需将bus_clk配置为80000000，freq_mhz配置为1。
开发指引
SPI用于对接支持SPI协议的设备，SPI单元可以作为主设备或从设备。以SPI单元作为主设备为例，写数据操作如下：
通过IO复用，复用SPI功能用到的管脚为SPI功能。
管脚复用各功能请参考platform_core.h中各个管脚功能的定义。
#define SPI_PIN_MISO S_MGPIO16 #define SPI_PIN_MOSI S_MGPIO17 #define SPI_PIN_CLK S_MGPIO18 #define SPI_PIN_CS S_MGPIO19 void usr_spi_io_init(void) { /* 设置spi pinmux */ uapi_pin_set_mode(SPI_PIN_MISO, SPI_PIN_MISO_PINMUX); /* 设置 spi miso pinmux */ uapi_pin_set_mode(SPI_PIN_MOSI, SPI_PIN_MOSI_PINMUX); /* 设置 spi mosi pinmux */ uapi_pin_set_mode(SPI_PIN_CLK, SPI_PIN_CLK_PINMUX); /* 设置 spi clk pinmux */ uapi_pin_set_mode(SPI_PIN_CS, SPI_PIN_CS_PINMUX); /* 设置 spi cs pinmux */ }
调用uapi_spi_init，初始化SPI资源，选择SPI功能单元以及配置SPI参数。
#define TEST_SPI SPI_BUS_2 #define BUS_CLOCK 32000000 /* 32M */ #define SPI_FREQUENCY 2 errcode_t usr_spi_init(void) { spi_attr_t config = { 0 }; spi_extra_attr_t ext_config = { 0 }; ext_config.sspi_param.wait_cycles = 0x10; usr_spi_io_init(); config.freq_mhz = SPI_FREQUENCY; /* spi 分频值 */ config.is_slave = false; /* 主机模式 */ config.frame_size = HAL_SPI_FRAME_SIZE_8; /* spi 帧大小，使用8位 */ config.salve_num = 1; /* 使用片选 0 */ config.spi_frame_format = HAL_SPI_FRAME_FORMAT_STANDARD; /* spi传输模式：标准spi */ config.bus_clk = BUS_CLOCK; /* spi传输速率 */ config.frame_format = SPI_CFG_FRAME_FORMAT_MOTOROLA_SPI; /* spi协议格式：摩托罗拉SPI协议格式 */ config.tmod = HAL_SPI_TRANS_MODE_TXRX; /* spi传输模式：收发模式 */ config.clk_phase = SPI_CFG_CLK_CPHA_0; /* spi相位：SPI_CFG_CLK_CPHA_0 */ config.clk_polarity = SPI_CFG_CLK_CPOL_0; /* spi极性：SPI_CFG_CLK_CPOL_0 */ /* 初始化spi */ errcode_t err = uapi_spi_init(TEST_SPI, &config, &ext_config); return err; }调用uapi_spi_master_writeread，进行SPI主设备写读操作。
以主设备写读数据为例：
errcode_t usr_spi_writeread(uint8_t *wdata, uint8_t wlen, uint8_t *rdata, uint8_t rlen) { spi_xfer_data_t spi_recv_xfer = { 0 }; spi_recv_xfer.tx_buff = wdata; /* 设置 tx buff */ spi_recv_xfer.tx_bytes = wlen; /* 设置 tx buff 长度 */ spi_recv_xfer.rx_buff = rdata; /* 设置 rx buff */ spi_recv_xfer.rx_bytes = rlen; /* 设置 rx buff 长度 */ spi_porting_set_rx_mode(TEST_SPI, rlen); /* 设置 写读接口的 rx 接收模式*/ return uapi_spi_master_writeread(TEST_SPI, &spi_recv_xfer, 100); /* 读取数据 */ }
注意事项
当不再使用SPI时，必须调用uapi_spi_deinit进行资源释放，否则在进行初始化时将返回错误。
使用microwire帧协议时，由于microwire帧协议限制，主设备只能发送8bit位宽数据。
芯片作为主设备时，如果从设备速率较慢，主设备在每次调用读写接口后进行适当延时，避免从设备因读写数据太慢导致数据出错。
读外置器件，spi master只需要读的场景，tmod配置成rx_mod，此时不需要打开CONFIG_SPI_SUPPORT_TXRX_TRANS_MODE宏。
双端通信，spi master需要读写的场景，tmod配置成txrx_mod，如果调uapi_spi_master_read接口无时钟片选信号，需要将CONFIG_SPI_SUPPORT_TXRX_TRANS_MODE宏打开。
I2C
概述
IIC（Inter-Integrated Circuit）也叫做I2C，译作集成电路总线，是一种串行通信总线，使用主从架构，便于MCU与周边设备组件之间的通讯。
I2C总线包含两条线：SDA（Serial Data Line）和SCL）Serial Clock Line），其中SDA是数据线，SCL是时钟线。I2C总线上的每个设备都有一个唯一的地址，主机可以通过该地址与设备进行通信 。
WS63提供了I2C0～I2C1共2组支持Master模式的I2C外设，I2C规格如下：
支持标速、快速二种工作模式，在串行8位双向数据传输场景下，标准模式下可达100kbit/s，快速模式下可达400kbit/s。
支持位宽为32bit×8的FIFO。
支持7bit/10bit寻址模式。
功能描述
I2C模块提供的接口及功能如下：
uapi_i2c_master_init：初始化该I2C设备为主机，需要传入的参数有总线号、波特率、高速模式主机码（WS63不支持高速模式，传入0即可）。
uapi_i2c_deinit：去初始化I2C设备，支持主从机。
uapi_i2c_master_write：I2C主机将数据发送到目标从机上，使用轮询模式。
uapi_i2c_master_read：主机接收来自目标I2C从机的数据，使用轮询模式。
uapi_i2c_master_writeread：主机发送数据到目标I2C从机，并接收来自此从机的数据，使用轮询模式。
uapi_i2c_set_baudrate：对已初始化的I2C重置波特率，支持主从机。
开发指引
I2C用于对接支持I2C协议的设备，I2C单元可以作为主设备。以I2C单元作为主设备为例：
通过IO复用，将用到的管脚复用为I2C功能。
调用uapi_i2c_init接口，初始化I2C资源，此处以初始化I2C主机为例：
#define TEST_I2C I2C_BUS_0 #define I2C_BAUDRATE 400000 /* 400kHz */ #define I2C_PIN_CLK_PINMUX PIN_MODE_2 #define I2C_PIN_DAT_PINMUX PIN_MODE_2 #define I2C_PIN_CLK GPIO_18 #define I2C_PIN_DAT GPIO_17 errcode_t sample_i2c_init(void) { /* 设置 i2c pinmux */ uapi_pin_set_mode(I2C_PIN_CLK, I2C_PIN_CLK_PINMUX); /* 设置 i2c clk pinmux */ uapi_pin_set_mode(I2C_PIN_DAT, I2C_PIN_DAT_PINMUX); /* 设置 i2c dat pinmux */ /* 初始化 i2c */ return uapi_i2c_master_init(TEST_I2C, I2C_BAUDRATE, 0); /* 初始化 i2c0 */ }
调用uapi_i2c_master_write接口，实现主机发送数据。
errcode_t sample_i2c_write(uint8_t *data, uint8_t len, uint16_t addr) { i2c_data_t i2c_send_data = { 0 }; i2c_send_data.send_buf = data; /* 设置 tx buff */ i2c_send_data.send_len = len; /* 设置 tx buff 长度 */ return uapi_i2c_master_write(TEST_I2C, addr, &i2c_send_data); /* 发送数据 */ }
注意事项
函数uapi_i2c_set_baudrate需要先初始化，再调用，方便修改波特率。如果I2C未经过初始化，直接调用uapi_i2c_set_baudrate函数，会返回错误码ERRCODE_I2C_NOT_INIT。
需要主动确保数据发送指针send_buf和数据接收指针receive_buf不可传入空指针。
当发送的数据大于对接设备的可接受范围时，会发送失败；如果发送数据失败，再切换另一个I2C设备继续发送时，会造成总线挂死，所有I2C设备都无法正确发送数据。
uapi_i2c_master_init不能多次初始化，使用完成后需要调用uapi_i2c_deinit进行去初始化。
ADC
概述
ADC（Analog-to-Digital Converter）模/数转换器，是指将连续变化的模拟信号转换为离散的数位信号的器件。
真实世界的模拟信号，例如温度、压力、声音或者图像等，需要转换成更容易储存、处理和发送的数字信号，模/数转换器可以实现这个功能，可应用于电量检测、按键检测等。
功能描述
ADC模块提供的接口及功能如下：
uapi_adc_init：初始化ADC。
uapi_adc_deinit：去初始化ADC。
uapi_adc_power_en：对adc进行校准。
uapi_adc_open_channel：对通道进行管脚复用配置。
uapi_adc_close_channel：关闭对应通道的管脚复用
uapi_adc_auto_scan_ch_enable：对需要扫描的通道进行配置，并开始扫描
uapi_adc_auto_scan_disable：停止扫描
adc_port_read：读取当前待测电压值
开发指引
示例：
ADC使能：
int hadc_power_on_demo(void)
{
uapi_adc_power_en(AFE_HADC_MODE, true);
return TEST_OK;
}
ADC闲时关闭
int hadc_power_off_demo(void)
{
uapi_adc_power_en(AFE_HADC_MODE, false);
return TEST_OK;
}
示例代码：
void test_adc_callback(uint8_t ch, uint32_t *buffer)
{
for (uint32_t i = 0; i < length; i++) {
printf("channel: %d, voltage: %dmv\r\n", ch, buffer[i]);
}
}
void test_adc_stop_auto_scan(uint8_t channel)
{
uapi_adc_auto_scan_ch_disable(channel);
}
void test_adc_start_auto_scan(uint8_t channel, adc_scan_config_t config, adc_callback_t callback)
{
uapi_adc_init(ADC_CLOCK_500KHZ);
uapi_adc_power_en(AFE_SCAN_MODE_MAX_NUM, true);
uapi_adc_auto_scan_ch_enable((uint8_t)channel, config, test_adc_callback)；
}
void test_adc()
{
adc_scan_config_t config = {.type = 0, .freq = 1};
test_adc_start_auto_scan(0, config, test_adc_callback);
test_adc_stop_auto_scan(0); //通过该接口，调用打印接口输出adc转换结果
}
#define ADC_CHANNEL 0
void adc_test()
{
uapi_adc_init(0);
uint16_t voltage = 0;
adc_port_read(ADC_CHANNEL , &voltage); //直接通过该接口，获取adc转换结果
}
注意事项
量程问题如下：
模拟输入电压范围
受限于数模复用的GPIO供电电压，ADC参考电压为0-3.3V，有六个端口可以输入电压值。
DMA
概述
DMA（Directory Memory Access）直接存储器访问是一种完全由硬件执行数据交换的工作方式。在这种方式中，直接存储器访问控制器DMAC（Directory Memory Access Controller）直接在存储器和外设、外设和外设、存储器和存储器之间进行数据传输，减少处理器的干涉和开销。
DMA方式一般用于高速传输成组的数据。DMAC在收到DMA传输请求后根据CPU对通道的配置启动总线主控制器，向存储器和外设发出地址和控制信号，对传输数据的个数计数，并以中断方式向CPU报告传输操作的结束或错误。
提供的DMA规格如下：
支持存储器到存储器、存储器到外设、外设到存储器 传输类型。
MCU侧DMA支持4个通道，16个硬件握手接口，且通道参数优先级可配置。
所有通道支持单个包长度最大4095个数据。
支持大小端可配置。
功能描述
DMA模块提供的接口及功能如下：
uapi_dma_init：初始化DMA。
uapi_dma_deinit：去初始化DMA。
uapi_dma_open：打开DMA。
uapi_dma_close：关闭DMA。
uapi_dma_start_transfer：启动指定通道的DMA传输。
uapi_dma_end_transfer：停止指定通道的DMA传输。
uapi_dma_transfer_memory_single：通过DMA通道传输类型为内存到内存的数据。
uapi_dma_configure_peripheral_transfer_single：通过DMA通道传输类型为内存到外设或外设到内存的数据。
uapi_dma_enbale_lli：启用DMA链表传输。
uapi_dma_transfer_memory_lli：通过DMA通道以链表模式传输类型为内存到内存的数据。
uapi_dma_configure_peripheral_transfer_lli：通过DMA通道以链表模式传输类型为内存到外设或外设到内存的数据。
开发指引
DMA接口仅对外提供存储器到存储器的拷贝功能（其他拷贝方式可参考本文档内对应外设驱动开发指引），操作步骤如下：
调用uapi_dma_init接口，初始化DMA模块。
调用uapi_dma_open接口，打开DMA通道。
调用uapi_dma_start_transfer接口，DMA开始传输。
示例：
#include "dma.h"
#include "hal_dma.h"
/* 传输完成后回调函数处理 */
static bool g_dma_trans_done;
static bool g_dma_trans_succ;
void test_dma_trans_done_callback(uint8_t intr, uint8_t channel, uintptr_t arg)
{
unused(channel);
unused(arg);
switch (intr) {
case HAL_DMA_INTERRUPT_TFR:
g_dma_trans_done = true;
g_dma_trans_succ = true;
break;
case HAL_DMA_INTERRUPT_BLOCK:
g_dma_trans_done = true;
g_dma_trans_succ = true;
break;
case HAL_DMA_INTERRUPT_ERR:
g_dma_trans_done = true;
g_dma_trans_succ = false;
break;
default:
break;
}
osal_printk("[DMA] int_type is %d. \r\n", intr);
}
static void test_fill_test_buffer(void *data, unsigned int length)
{
for (unsigned int i = 0; i < length; i++) {
*((unsigned char *)data + i) = (unsigned char)i;
}
}
static void test_clear_test_buffer(void *data, unsigned int length)
{
memset_s(data, length, 0, length);
}
errcode_t test_dma_mem_to_mem_single(void)
{
dma_ch_user_memory_config_t transfer_config;
/* 填充源地址要发送的数据 */
test_fill_test_buffer((void *)(uintptr_t)g_dma_src_data, sizeof(g_dma_src_data));
/* 清空目的地址的数据 */
test_clear_test_buffer((void *)(uintptr_t)g_dma_desc_data, sizeof(g_dma_desc_data));
/* 初始化DMA */
uapi_dma_init();
/* 开启DMA模块 */
uapi_dma_open();
/* 源地址 */
transfer_config.src = ((uint32_t)(uintptr_t)g_dma_src_data);
/* 目的地址 */
transfer_config.dest = ((uint32_t)(uintptr_t)g_dma_desc_data);
/* 传输数目 */
transfer_config.transfer_num = 100;
/* 优先级0-3, 0最低 */
transfer_config.priority = 0;
/* 传输宽度 0:1字节 1:2字节 2:4字节 */
transfer_config.width = 0;
/* 调用接口按块发送函数，并注册回调函数 */
if (uapi_dma_transfer_memory_single(&transfer_config, test_dma_trans_done_callback, 0) != ERRCODE_SUCC) {
return ERRCODE_FAIL;
}
/* 等待发送完成 */
while (!g_dma_trans_done) { }
if (!g_dma_trans_succ) {
return ERRCODE_FAIL;
}
return ERRCODE_SUCC;
}
注意事项
建议仅在需要非阻塞进行数据拷贝的场景下使用DMA，此时可让出CPU，传输完成之后CPU会上报中断，可以在回调函数中根据事件类型判断传输成功与失败。传输阻塞场景下，仍建议使用memcpy_s进行数据拷贝。
PWM
概述
PWM（Pulse Width Modulation）脉宽调制模块通过对一系列脉冲的宽度进行调制，等效出所需波形。即对模拟信号电平进行数字编码，通过调节频率、占空比的变化来调节信号的变化。
PWM规格如下：
支持8路PWM输出，寄存器单独可配置。
支持0电平宽度和1电平宽度可调。
支持固定周期数发送模式。
支持中断清除和中断查询。
功能描述
PWM模块提供的接口及功能如下：
uapi_pwm_init：初始化PWM。
uapi_pwm_deinit：去初始化PWM。
uapi_pwm_open：打开PWM通道。
uapi_pwm_close：关闭PWM通道。
uapi_pwm_register_interrupt：为PWM注册中断回调。
uapi_pwm_unregister_interrupt：去PWM注册中断回调。
uapi_pwm_start：启动PWM信号输出。
uapi_pwm_stop：停止PWM信号输出。
uapi_pwm_set_group：设置pwm通道分组。
uapi_pwm_start_group：开启选定组的pwm通道。
uapi_pwm_config_preload：修改pwm配置（low_time、high_time、offset_time、cycles），在当前周期跑完后平滑切换配置
uapi_pwm_update_cfg：修改pwm配置（low_time、high_time、offset_time、cycles），该配置立即生效
开发指引
PWM利用微处理器的数字输出对模拟电路进行控制，操作步骤如下：
将IO复用为PWM功能。
调用uapi_pwm_init对PWM进行初始化。
调用uapi_pwm_open，配置PWM参数，打开指定通道。
调用uapi_pwm_register_interrupt接口，注册PWM中断的回调函数。
调用uapi_pwm_set_group接口，设置PWM通道的组号。
调用uapi_pwm_start_group接口，开启指定组的PWM信号输出。
调用uapi_pwm_close接口，停止指定ID的PWM信号输出。
调用uapi_pwm_deinit接口，去初始化指定ID的PWM。
示例：
#include "pwm.h"
#include "pwm_porting.h"
#define TEST_MAX_TIMES 10
#define TEST_DELAY_MS 1000
/* PWM注册中断回调函数 */
static errcode_t pwm_test_callback(pwm_channel_t channel)
{
osal_printk("PWM channel number is %d, func of interrupt start. \r\n", channel);
uapi_pwm_isr(channel);
return ERRCODE_SUCC;
}
void test_pwm_sample(pin_t pin, pin_mode_t mode, pwm_channel_t channel，pwm_v151_group_t group)
{
/* 设置循环次数 */
unsigned int test_times;
/* 配置 low_time、high_time、cycles, repeat. 当repeat为true时候，cycles无效 */
/* offset_time 未使用到配置为0 */
pwm_config_t cfg_repeat = { 100, 100, 0, 0, true };
/* 设置可作为PWM IO的模式 */
uapi_pin_set_mode(pin, mode);
uapi_pwm_init();
/* 打开指定chaanel的PWM */
uapi_pwm_open(channel, &cfg_repeat);
/* 注册回调函数 */
uapi_pwm_register_interrupt(channel, pwm_test_callback);
/* 启动指定channel pwm输出 */
uapi_pwm_set_group(group, &channel, 1);
uapi_pwm_start_group(group);
/* 当前设置为循环输出，循环TEST_MAX_TIMES次，每次delay TEST_DELAY_MS,后关闭pwm输出 */
for (test_times = 0; test_times <= TEST_MAX_TIMES; test_times++) {
if (test_times == TEST_MAX_TIMES) {
uapi_pwm_close(channel);
osal_printk("now close the pwm output and trigger interrupt \r\n");
}
osal_mdelay(TEST_DELAY_MS);
}
uapi_pwm_deinit();
return;
}
注意事项
在调用uapi_pwm_deinit接口之前，需要先调用uapi_pwm_close接口。
PWM调用uapi_pwm_stop/uapi_pwm_close时不支持在中断中调用。
PWM不支持占空比为0。
PWM不支持多路互补输出。
深睡唤醒之后需要先配置复用关系，再调用uapi_pwm_deinit接口去初始化，之后调用uapi_pwm_init接口初始化。
WDT
概述
WDT（Watch Dog Timer）
看门狗计时器，一般用于CPU运行异常时实现异常恢复，如果系统正常运行，会定期喂狗，以防止计时器超时。如果系统由于某种原因停止运行或无法正常喂狗，导致计时器在设定的超时时间内未被重置，此时看门狗会认为系统出现故障，触发相应的处理措施，如复位系统或执行特定的错误处理程序。
WDT规格如下：
拥有一个CPU看门狗以及一个PMU看门狗，其中PMU看门狗不对用户开放使用。
CPU看门狗超时时间支持2s～108s可调。
CPU看门狗支持直接复位以及中断后复位两种工作模式。
功能描述
WDT模块提供的接口及功能如下：
uapi_watchdog_init：初始化Watchdog功能，设置看门狗超时时间，单位s。
uapi_watchdog_deinit：去初始化Watchdog功能。
uapi_watchdog_set_time：设置看门狗超时时间，单位s（如不设置，默认时间是15s）。
uapi_watchdog_enable：使能看门狗。
uapi_watchdog_kick：重新启动计数器。
uapi_watchdog_disable：关闭看门狗。
uapi_watchdog_get_left_time：获取看门狗剩余时间，单位ms。
开发指引
WDT一般用于检测是否死机，如果超过喂狗等待的时间没有进行喂狗操作，根据Watchdog配置的使能模式产生一个系统复位或者上报狗中断。参考代码如下：
调用uapi_watchdog_init初始化并设置看门狗超时时间。
调用uapi_watchdog_enable，使能看门狗模块，可配置复位模式和中断模式。
调用uapi_watchdog_kick，进行喂狗操作，此时在idle任务中已实现了喂狗操作。
调用uapi_watchdog_get_left_time，获取看门狗定时器剩余时间（可选）。
调用uapi_watchdog_disable，关闭看门狗（正常情况下不建议关闭看门狗）。
示例：
#include "watchdog.h"
#include "watchdog_porting.h"
void sample_wdt(void)
{
uint32_t sample_remain_ms;
/* 设置开门狗超时时间 */
uapi_watchdog_init(CHIP_WDT_TIMEOUT_32S);/* 设置超时时间 */
uapi_watchdog_enable(WDT_MODE_RESET);/* 使能看门狗 */
osal_mdelay(5000); /* delay 5000 ms */
uapi_watchdog_kick(); /* 喂狗 */
uapi_watchdog_get_left_time(&sample_remain_ms); /* 获取剩余超时时间 */
osal_printk("sample_remain_ms = %x! \n", sample_remain_ms);
uapi_watchdog_disable();/* 关闭看门狗 */
}
注意事项
如果获取时间为0xFFFFFFFF，说明看门狗处于未使能状态。
看门狗在SDK中已经使能且已存在喂狗动作，在特殊场景下，如需长时间占用CPU，可将看门狗去使能或在业务代码中增加喂狗操作，避免正常业务场景引起看门狗复位。
看门狗默认超时时间为15s，二次触发将引发复位，使用时请注意。一般情况下，不建议修改超时时间。
Timer
概述
Timer是一种用来计时和产生定时事件的重要模块。它通常由一个计数器和一些相关的寄存器组成。定时器的核心功能是根据设定的时钟源和预设的计数值来进行计数，并在特定条件下产生中断或触发其他事件。
Timer规格如下：
提供3个定时器（Timer0～2），其中Timer0用于支撑系统时钟，Timer1和Timer2提供给业务使用。
每个定时器提供一个32位寄存器用于计数。
支持超时中断以及重装载值。
功能描述
Timer模块提供的接口及功能如下：
uapi_timer_adapter：适配定时器配置。
uapi_timer_init：初始化Timer。
uapi_timer_deinit：去初始化Timer。
uapi_timer_create：创建定时器。
uapi_timer_delete：删除指定定时器。
uapi_timer_start：开启指定高精度定时器，开始计时。
uapi_timer_stop：停止当前定时器计时。
uapi_get_time_us：获取当前计时值。
开发指引
使用Timer驱动接口创建一个5ms周期触发中断的定时器，参考步骤如下：
调用uapi_timer_adapter接口，配置定时器索引、定时器中断号和中断优先级。
调用uapi_timer_init接口，初始化定时器功能。
调用uapi_timer_create接口，创建一个高精度定时器，函数参数句柄为唯一定时器标识。
调用uapi_timer_start接口，设置超时时间、超时回调函数、回调函数入参以及启动定时器。
调用uapi_timer_stop接口，停止当前定时器计时。
调用uapi_timer_delete接口，删除当前定时器。
示例：
#include "timer.h"
#define DELAY_5MS 5000
#define DELAY_1S 1000000
#define TIMER_IRQ_PRIO 3 /* 中断优先级范围，从高到低: 0~7 */
static timer_handle_t timer1_handle = 0;
static void timer1_callback(uintptr_t data);
void timer1_callback(uintptr_t data)
{
unused(data);
osal_printk("Timer1 5ms int test!\r\n");
/* 开启下一次timer中断 */
uapi_timer_start(timer1_handle, DELAY_5MS, timer1_callback, 0);
}
errcode_t test_timer_sample(void)
{
errcode_t ret;
/* timer 软件初始化 */
uapi_timer_init();
/* 设置 timer1 硬件初始化，设置中断号，配置优先级 */
ret = uapi_timer_adapter(TIMER_INDEX_1, TIMER_1_IRQN, TIMER_IRQ_PRIO);
/* 创建 timer1 软件定时器控制句柄 */
uapi_timer_create(TIMER_INDEX_1, &timer1_handle);
/* 启动定时器 */
uapi_timer_start(timer1_handle, DELAY_5MS, timer1_callback, 0);
osal_mdelay(DELAY_1S);
/* 停止定时器 */
uapi_timer_stop(timer1_handle);
/* 删除定时器 */
uapi_timer_delete(timer1_handle);
return ret;
}
注意事项
Timer创建的定时器超时时间单位为μs。
默认最多可同时创建2个高精度定时器（Timer1～2），Timer1提供6个软件定时器，Timer2提供4软件定时器。
Timer0默认作为liteos的系统时钟源，禁止使用uapi接口配置。
在非低功耗模式下，Timer可配置的最大计数值为2^32-1s。
确定不需要使用当前高精度定时器后，需要调用uapi_timer_delete接口，释放该定时器资源。
禁止在Timer的回调函数中调用uapi_timer_stop、uapi_timer_delete等接口。
Systick
概述
Systick是单片机系统中的一种硬件设备或功能模块，用于提供精确的时间基准和定时功能。
系统定时规格如下：
Systick提供了一个32位和一个16的寄存器用于存放计数值，最高可计数到2^48-1。
可使用内部32kHz时钟作为时钟源。
功能描述
Systick模块提供的接口及功能如下：
uapi_systick_init：初始化Systick。
uapi_systick_deinit：去初始化Systick。
uapi_systick_count_clear：清除Systick计数。
uapi_systick_get_count：获取Systick计数值。
uapi_systick_get_s：获取Systick计数秒值。
uapi_systick_get_ms：获取Systick计数毫秒值。
uapi_systick_get_us：获取Systick计数微秒值。
uapi_systick_delay_count：按count计数延时。
uapi_systick_delay_s：按秒数延时。
uapi_systick_delay_ms：按毫秒数延时。
uapi_systick_delay_us：按微秒数延时。
开发指引
调用uapi_systick_init接口，初始化Systick模块。
调用uapi_systick_get_count接口，获取当前Systick计数值。
调用uapi_systick_delay_ms接口，延迟入参传入的时间。
再次调用uapi_systick_get_count接口，获取当前Systick计数值。
示例：
#include "systick.h"
void test_systick_sample(void)
{
uint64_t count_before_delay_count;
uint64_t count_after_delay_count;
/* systick模块初始化 */
uapi_systick_init();
/* 通过count数差值验证延迟时间 */
count_before_delay_count= uapi_systick_get_count();
uapi_systick_delay_ms(1000);
count_after_delay_count = uapi_systick_get_count();
osal_printk("test case delay count %lu.\r\n", count_before_delay_count - count_after_delay_count);
}
注意事项
Systick时钟源使用内部32k时钟，最小计数单元为30μs左右，使用μs延时接口请注意。
Systick一般用于提供了一个稳定的时钟信号，作为整个单片机系统的基准时钟。高精度延时则使用TCXO。
TCXO
概述
TCXO（Temperature Compensated Crystal Oscillator）是一种温度补偿晶体振荡器，通过在电路中引入温度传感器和温度补偿电路，以降低温度对振荡频率的影响，从而提供更稳定的时钟信号。WS63芯片内置了一块TCXO晶振及其计数单元，用于计数和延时，用户也可以修改时钟配置，使用外部晶振作为TCXO计数单元的时钟输入，WS63 TCXO规格如下：
内部TCXO高达32M，最小计数单元约为32ns。
TCXO计数器提供了两个32位的寄存器用于存放计数值，最高可计数到2^64-1。
功能描述
TCXO模块提供的接口及功能如下：
uapi_tcxo_init：初始化TCXO。
uapi_tcxo_deinit：去初始化TCXO。
uapi_tcxo_get_count：获取TCXO计数值。
uapi_tcxo_get_ms：获取TCXO计数毫秒值。
uapi_tcxo_get_us：获取TCXO计数微秒值。
uapi_tcxo_delay_ms：设置延迟毫秒数。
uapi_tcxo_delay_us：设置延迟微秒数。
开发指引
调用uapi_tcxo_init接口，初始化TCXO模块。
调用uapi_tcxo_get_count接口，获取当前TCXO计数值。
调用uapi_tcxo_delay_ms接口，延迟入参传入的时间。
示例：
#include "tcxo.h"
void test_tcxo_sample(void)
{
uint64_t count_before_delay_count;
uint64_t count_after_delay_count;
/* tcxo模块初始化 */
uapi_tcxo_init();
/* 通过count差值验证延迟时间 */
count_before_delay_count = uapi_tcxo_get_count();
uapi_tcxo_delay_ms(1000);
count_after_delay_count= uapi_tcxo_get_count();
osal_printk("test case delay count %lu.\r\n", count_before_delay_count - count_after_delay_count);
return;
}
注意事项
无。
SFC
概述
Flash是一种非易失快闪记忆体技术，又称为闪存，通常支持SPI协议。Flash可以通过SPI协议实现读、写和擦除等多种命令，部分Flash支持XIP模式。WS63芯片可以通过片上XIP外设结合SPI接口连接外部Flash芯片。通过XIP和QSPI，WS63芯片可以直接以总线的方式从Flash中读取指令和数据。
功能描述
Flash模块提供的接口及功能如下：
uapi_sfc_init：初始化Flash。
uapi_sfc_init_rom：按照单线读写512KB初始化Flash。
uapi_sfc_deinit：去初始化Flash。
uapi_sfc_reg_read：提供寄存器模式读功能，读取的数据将按字节存入read_buffer中。
uapi_sfc_reg_write：提供寄存器模式写功能，预计写入的数据按字节存入write_data中。
uapi_sfc_reg_erase：使用寄存器模式进行对Flash的擦除，不使能写回时强制要求地址和大小按扇区对齐。
uapi_sfc_reg_erase_chip：使用寄存器模式对整片Flash进行擦除。
uapi_sfc_reg_other_flash_opt： 使用寄存器模式对Flash属性进行读写。。
uapi_sfc_dma_read：提供DMA模式读功能，读取的数据将按字节存入read_buffer中。
uapi_sfc_dma_write：提供寄存器模式写功能，预计写入的数据按字节存入write_data中。
uapi_sfc_suspend：挂起SFC。
uapi_sfc_resume：恢复SFC。
开发指引
示例：
对Flash做初始化。
const sfc_flash_config_t sfc_cfg = { .read_type = FAST_READ_QUAD_OUTPUT, .write_type = PAGE_PROGRAM, .mapping_addr = 0x200000, .mapping_size = 0x800000, }; static uint32_t sfc_flash_init(void) { return uapi_sfc_init((sfc_flash_config_t *)&sfc_cfg); }
向Flash指定地址读取数据。
ret = (uint32_t)memcpy_s((void *)(uintptr_t)FLASHBOOT_RAM_ADDR, BOOT_MAX_LEN, (void *)(uintptr_t)(g_flash_info.part_info.addr_info.addr + FLASH_START_ADDR), LOADER_BOOT_SIGN_HEAD_LEN);
注意事项
对Flash进行读写擦操作时，请确保Flash已完成初始化。
EFUSE
概述
eFuse的全称是“电子熔断器”（electronic fuse），是一种可编程电子保险丝，是一种用于存储信息和保护芯片的非易失性存储器件。ws63只提供操作用户预留空间接口。
功能描述
eFuse模块提供的接口及功能如下：
uapi_efuse_user_read_bit：从用户预留的eFuse空间中读取一位。
uapi_efuse_user_read_buffer：从用户预留的eFuse空间中读取多个字节，进入提供的缓冲区。
uapi_efuse_user_write_bit：向用户预留eFuse空间中的对应bit写1。
uapi_efuse_user_write_buffer：从提供的缓冲区向用户预留的eFuse空间写入多个字节。
开发指引
示例：
对EFUSE做初始化。
uapi_efuse_init();
按照buffer读取efuse值。
uint8_t efuse_data[8] = {0}; uint32_t byte_number = 1; uint16_t length = 8; // 从2048 bit空间中的第10byte开始读取8个字节 uapi_efuse_user_read_buffer(byte_number, efuse_data, length);
注意事项
ws63 用户预留efuse空间共128bit，读写操作不能超过整个efuse预留空间。
