前言

概述

本文介绍WS63V100的AT指令式及场景，为用户提供相应的指令格式和参数示例解释。

产品版本

与本文档相对应的产品版本如下。

产品名称

产品版本

WS63

V100

读者对象

本文档主要适用于以下工程师：

  • 技术支持工程师

  • 软件开发工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号

说明

表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。

表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。

表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。

用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。

“须知”不涉及人身伤害。

对正文中重点信息的补充说明。

“说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本

发布日期

修改说明

04

2025-02-28
  • 更新 “AT+CONN 发起与AP的连接”小节内容。
  • 更新 “SoftAP相关AT指令”小节内容。
  • 更新 “BLE”小节内容。
  • 更新 “SLE AT指令描述”小节内容。
  • 更新 “设置雷达状态”小节内容。
  • 更新 “写入用户预留位”小节内容。

03

2024-10-30
  • 更新 “BLE AT指令描述”小节内容。
  • 更新 “SLE AT指令描述”小节内容。
  • 更新 “写入第二个用户预留位”小节内容。
  • 更新 “AT+SETUART 配置串口功能”小节内容。

02

2024-07-01
  • 新增“Repeater相关AT指令”小节内容。
  • 新增 “AT+SCANPRSSID指定ssid前缀扫描”小节内容。
  • 更新 “AT+PBC PBC连接”、“AT+PIN PIN连接”和“AT+PINSHOW 生成PIN码”小节内容。
  • 新增 “AT+APSCAN softap扫描”小节内容。
  • 更新 “测试调试相关AT指令描述”小节内容。
  • 更新 “BLE AT指令描述”小节内容。
  • 更新 “SLE AT指令描述”小节内容。
  • 更新 “平台模块AT命令”小节内容。

01

2024-04-10

第一次正式版本发布。

  • 更新 “测试调试相关AT指令一览表”小节内容。
  • 更新 “测试调试相关AT指令描述”小节内容。
  • 更新 “SLE AT指令描述”小节内容。
  • 更新 “平台模块AT命令”小节内容。

00B06

2024-03-29
  • 更新 “3.1.2.1.5”小节内容。
  • 更新 “设置雷达退出延时”小节内容。
  • 更新“读取NV项”小节内容。
  • 更新“写入用户预留位”小节内容。

00B05

2024-03-14
  • 更新 “测试调试相关AT指令”小节内容。
  • 更新 “平台模块AT命令”章节内容。

00B04

2024-02-22
  • 更新 "AT+STASTAT 查看STA连接状态" 小节内容。
  • 更新“BLE”小节内容。
  • 更新“SLE”小节内容。

00B03

2024-01-15
  • 更新“AT+CONN 发起与AP的连接”小节内容。
  • 更新“AT+STARTAP 普通模式启动SoftAP”小节内容。
  • 更新 “BLE&SLE模块AT指令”章节内容，新增BLE/SLE常发常收命令。
  • 新增 “Repeater相关AT指令”章节内容。

00B02

2023-12-18

新增“雷达模块AT命令”小节内容。

00B01

2023-11-27

第一次临时版本发布。

指令说明

命令简介

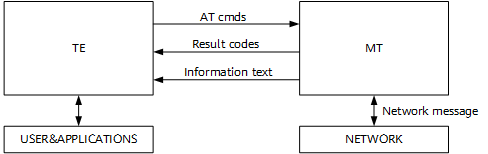

AT命令用于TE（例如：PC等用户终端）和MT（例如：移动台等移动终端）之间控制信息的交互，如图1所示。

图 1 AT命令示意图

指令类型

AT指令类型如表1所示。

表 1 AT指令类型说明

类型

格式

用途

测试指令

AT+<cmd>=?

该命令用于查询设置指令的参数以及取值范围。

查询指令

AT+<cmd>?

该命令用于返回参数的当前值。

设置指令

AT+<cmd>=<parameter>,…

设置参数值或执行。

执行指令

AT+<cmd>

用于执行本指令的功能。

注意事项

  • 不是每一条指令都具备表1中的4种类型的命令。

  • 如果存在当前软件版本不支持的AT指令，会返回ERROR。

  • 双引号表示字符串数据 "string"，例如：AT+SCANSSID="XXX"。

  • 串口通信默认：波特率为115200、8个数据位、1个停止位、无校验，无流量控制。

  • <>为必选参数；[ ]内为可选值，参数可选。

  • 命令中的参数以“,”作为分隔符，除双引号括起来的字符串参数外，不支持参数本身带“,”。

  • AT指令中的参数不能有多余的空格。

  • AT指令必须大写，且必须以回车换行符作为结尾（CR LF），部分串口工具在用户敲击键盘回车键时只有回车符（CR）没有换行符（LF），导致AT指令无法识别，如需使用串口工具手动输入AT指令，需在串口工具中将回车键设置为回车符（CR）+换行符（LF）。以IPOP V4.1为例，说明如图1所示。

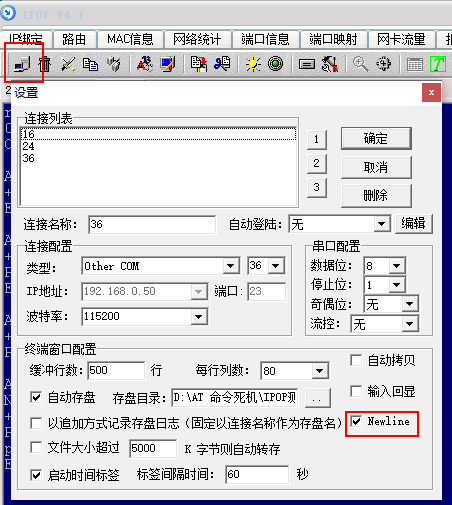

    图 1 IPOP V4.1 CR+LF设置示例

Wi-Fi模块AT指令

通用AT指令

通用AT指令一览表

指令

描述

AT+HELP

查看当前可用AT命令。

AT+MAC

MAC地址管理。

AT+IPERF

性能测试。

AT+SYSINFO

查看系统信息。

AT+PING

测试IPV4网络连接。

AT+PING6

测试IPV6网络连接。

AT+DNS

设置单板dns服务器地址。

AT+NETSTAT

查看网络状态。

AT+DHCP

dhcp客户端命令。

AT+DHCPS

dhcps服务器端命令。

AT+IFCFG

接口配置。

AT+PS

Wi-Fi低功耗设置。

AT+RST

复位单板。

AT+SENDPKT

发送任意帧。

通用AT指令描述

AT+HELP 查看当前可用AT命令

格式

AT+HELP

响应

+HELP:

显示当前支持的AT命令

OK

参数说明

-

示例

AT+HELP

注意

包含Wi-Fi、BLE、GLE命令。默认不使能。

AT+MAC MAC地址管理

格式

设置命令：

AT+MAC=<MAC>

查询命令：

AT+MAC?

响应
  • 成功：OK
  • 失败：ERROR

+MAC: <MAC>

  • 成功：OK
  • 失败：ERROR

参数说明

<MAC>：MAC地址

-

示例

AT+MAC=90:2B:D2:E4:CE:28

AT+MAC?

注意

设置命令在AT+STARTSTA/AT+STARTAP前下发有效。该mac地址重启之后丢失，设置的地址为sta mac地址，softAP mac地址会在此地址的基础上将倒数第二个字节加2派生。

AT+IPERF 性能测试

格式

AT+IPERF=<-x>

响应

+IPERF:

<Interval> <Transfer> <Bandwidth>

  • 成功：OK
  • 失败：ERROR

参数说明
  • <-x>：参数类型

    -s：以server模式启动

    -c,IP：以client模式启动，IP为server端地址

    -u：使用udp协议

    -i,sec：以秒为单位显示报告间隔

    -t,sec：测试时间，默认30s

    -b,Bandwidth：udp发送带宽，单位为bps，如设置为10K、20M，默认值为1Mbps

    -l,length：单次发送数据长度，单位为字节

    -B,IP：绑定一个主机IP地址，当主机有多个地址或接口时使用该参数

    -S,value：指定tos，value不同取值范围分别对应tid0~tid7，value取值与tid对应关系如下：

    0~31：tid0

    32~63：tid1

    64~95：tid2

    96~127：tid3

    128~159：tid4

    160~191：tid5

    192~223：tid6

    224~255：tid7

    -p,portNum：指定服务器端使用的端口或客户端所连接的端口

    -k：停止iperf服务

  • <Interval>：统计时间间隔，单位为s。
  • <Bandwidth>：测试吞吐量，显示统计间隔内的平均吞吐量。

示例
  • AT+IPERF=-s,-i,1：以server模式启动iperf，使用协议默认为tcp，显示报告以1s为间隔。
  • AT+IPERF=-s,-u,-i,1：以server模式启动iperf，使用协议udp，显示报告以1s为间隔。
  • AT+IPERF=-c,192.168.3.1,-t,5,-i,1：以client模式启动iperf，使用协议默认为tcp，测试5s，显示报告以1s为间隔。
  • AT+IPERF=-c,192.168.3.1,-u,-b,10M,-t,5,-i,1：以client模式启动iperf，使用协议udp，发送带宽为10Mbps，测试5s，显示报告以1s为间隔。
  • AT+IPERF=-c,192.168.3.1,-u,-b,10M,-t,5,-i,1,-l,1000,-B,192.168.3.2,-p,5001,-S,28：以client模式启动iperf，使用协议udp，发送带宽为10Mbps，测试5s，显示报告以1s为间隔，单次发送数据包最大为1000Byte，绑定本次iperf命令的主机IP地址为192.168.3.2，设定使用端口5001，指定tos为28。
  • AT+IPERF=-k：手动停止iperf性能测试。

注意
  • -c或者-s须放在第一个参数位置。
  • -s使用时，须使用-k结束才能进行下一次启动。
  • -s使用时，如果打流结束，iperf server进程会自动关闭，再次测试需要重新起server
  • 仅支持一次执行，不支持多实例同时进行。

AT+SYSINFO 查看系统信息

格式

AT+SYSINFO

响应

+SYSINFO:

显示SDK版本号和系统当前所有任务详细信息，如任务ID、优先级、栈内存大小、调度状态等。

  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SYSINFO

注意

-

AT+PING 测试IPV4网络连接

格式

AT+PING=[<-x>,]<IP>

响应

[<index>]Reply from <IP>: time=<time> TTL=<TTL>

<tx_count> packets transmitted, <rx_count> received, <loss_count> loss

  • 成功：OK
  • 失败：ERROR

参数说明
  • <-x>：参数类型。

    -n,count：发送count指定的数据包数，默认值为4

    -t：Ping指定的主机，直到AT+PING=-k停止

    -w,interval：相邻两次ping包的时间间隔，参数范围1~INT_MAX，单位为毫秒

    -W,timeout：ping超时时间设置，参数范围1000~10000，单位为毫秒

    -l,size：单次发送数据长度，参数范围0~65344，单位为字节，默认48字节

    -k：停止ping包，-k后不带参数

  • <IP>：目的主机IP地址。
  • <index>：ping包序号。
  • <time>：ping包耗时。
  • <TTL>：生存时间TTL。
  • <tx_count>：发包数。
  • <rx_count>：收包数。
  • <loss_count>：丢包数。

示例
  • AT+PING=192.168.3.1：执行ping 192.168.3.1，默认ping 4个包。
  • AT+PING=-n,6,192.168.3.1：执行ping 192.168.3.1，ping 6个包。
  • AT+PING=-w,1,192.168.3.1：执行ping 192.168.3.1，相邻两次ping包的时间间隔为1ms。
  • AT+PING=-l,100,192.168.3.1：执行ping 192.168.3.1，设置单次发送包长最大为100Byte。
  • AT+PING=-t,192.168.3.1：执行ping 192.168.3.1，直到输入ping的-k命令停止。
  • AT+PING=-k：停止ping包。

注意

-

AT+PING6 测试IPV6网络连接

格式

AT+PING6=[<-x>,]< IP>

响应
  • [<index>]Reply from <IP>: time=<time>
  • <tx_count> packets transmitted, <rx_count> received, <loss_count> loss
  • 成功：OK
  • 失败：ERROR

参数说明
  • <-x>：参数类型

    -c,count：执行count值对应次数，默认为4次

    -t：Ping指定的主机，直到AT+PING6=-k停止

    -k：停止ping包，-k后不带-I和IP参数

  • < IP >：目的主机IPV6地址
  • <index>：发包序列号
  • <time>：单次ping包耗时时长
  • <tx_count>：总发包数
  • <rx_count>：总收包数
  • <loss_count>：丢包数

示例
  • AT+PING6=2001:a:b:c:d:e:f:b
  • AT+PING6=-c,100,2001:a:b:c:d:e:f:b
  • AT+PING6=-k

注意

-

AT+DNS 设置单板dns服务器地址

格式

设置命令：

AT+DNS=<dns_num>,<IP>

查询命令：

AT+DNS?

响应
  • 成功：OK
  • 失败：ERROR

+DNS:

<Dns1_IP>

<Dns2_IP>

  • 成功：OK
  • 失败：ERROR

参数说明
  • <dns_num>：选择设置第一个还是第二个DNS服务器。

    1：第一个DNS服务器。

    2：第二个DNS服务器。

  • <IP>：服务器IP地址。
  • <Dns1_IP>：DNS1的IP地址。
  • <Dns2_IP>：DNS2的IP地址。

示例
  • AT+DNS?
  • AT+DNS=1,192.168.3.1
  • AT+DNS=2,192.168.3.2

注意

-

AT+NETSTAT 查看网络状态

格式

AT+NETSTAT

响应

Proto Recv-Q Send-Q Local Address Foreign Address State

  • 成功：OK
  • 失败：ERROR

参数说明
  • Proto：协议类型。

    tcp

    udp

  • Resv-Q：未被用户读取的数据量。
  • Send-Q：对TCP连接，已发送但未确认的数据量；对UDP连接，由于IP地址解析未完成而缓存的数据量。
  • Local Address：本地地址和端口。
  • Foreign Address：远程地址和端口。
  • State：TCP连接状态；UDP不包含此项。

TCP连接态描述如下：

  • CLOSED，即没有任何连接状态。
  • LISTEN，即侦听来自远方的TCP端口的连接请求。
  • SYN_SENT，即在发送连接请求后等待匹配的连接请求。
  • SYN_RCVD，即在收到和发送一个连接请求后等待对方对连接请求的确认。
  • ESTABLISHED，即代表一个打开的连接。
  • FIN_WAIT_1，即等待远程TCP连接中断请求，或先前的连接中断请求的确认。
  • FIN_WAIT_2，即从远程TCP等待连接中断请求。
  • CLOSE_WAIT，即等待从本地用户发来的连接中断请求。
  • CLOSING，即等待远程TCP对连接中断的确认。
  • LAST_ACK，即等待原来的发向远程TCP的连接中断请求的确认。
  • TIME_WAIT，即等待足够的时间以确保远程TCP接收到连接中断请求的确认。

示例

AT+NETSTAT

注意

-

AT+DHCP dhcp客户端命令

格式

AT+DHCP=<ifname>,<stat>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <ifname>：网卡名称。
  • <stat>：DHCP开关。

    0：停止

    1：启动

示例

AT+DHCP=wlan0,1

注意

网卡名称与AT+IFCFG查看的STA网卡名称保持一致。

AT+DHCPS dhcps服务器端命令

格式

AT+DHCPS=<ifname>,<stat>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <ifname>：网卡名称。
  • <stat>：DHCPS开关。

    0：停止

    1：启动

示例

AT+DHCPS=ap0,1

注意

网卡名称与AT+IFCFG查看的AP网卡名称保持一致。

AT+IFCFG 接口配置

格式

设置指令：

AT+IFCFG=<ifname>,<IP>,netmask,<netmask>, gateway,<gateway>

AT+IFCFG=<ifname>[,<switch>]

查询指令：

AT+ IFCFG

响应
  • 成功：OK
  • 失败：ERROR

+IFCFG:<ifname>,ip=<IP>,netmask =<netmask>,gateway =<gateway>, ip6=<IP6>, HWaddr =<HWaddr>,MTU=<MTU value>, RunStatus =<RunStatus>

  • 成功：OK
  • 失败：ERROR

参数说明
  • <ifname>：网卡名称。
  • <IP>：IP 地址。
  • <netmask>：子网掩码。
  • <gateway>：网关地址。
  • <switch>：网卡开关。

    up：启用网卡；

    down：停用网卡。

  • <IP6>：IPV6 地址。
  • <HWaddr>：硬件地址。
  • <MTU value>：数据帧最大长度。
  • <RunStatus>：网卡是否正在运行。

    0：网卡没有运行；

    1：网卡正在运行。

示例
  • AT+IFCFG=ap0,192.168.3.1,netmask,255.255.255.0,gateway,192.168.3.1：配置网卡ap0的IP、子网掩码、网关。
  • AT+IFCFG=ap0,up：启动网卡ap0。
  • AT+IFCFG=ap0,down：停用网卡ap0。
  • AT+IFCFG：查询网卡各类配置信息。

注意
  • 启动STA/SOFTAP后，方可查询到有效<HWaddr>。
  • 配置IP地址时，需将<IP>紧跟<ifname>之后。
  • 启用/关闭网卡时，需将<switch>紧跟<ifname>之后。
  • 启用/关闭网卡和网卡的IP/netmask/gateway配置，不能在同一条命令中配置。

AT+PS Wi-Fi 低功耗设置

格式

AT+PS=<switch>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <switch>：低功耗模式使能开关。

    0：关闭低功耗；

    1：使能FAST-PS低功耗模式；

    2：使能PS-POLL低功耗模式；

    3：关闭PS-POLL模式，使能FAST-PS低功耗模式；

    255：永久关闭低功耗设置（仅认证使用，重启后恢复）。

示例

AT+PS=0

注意

低功耗命令，需要在Wi-Fi关联并获取IP之后下发，否则有可能不生效。

AT+RST 复位单板

格式

执行命令：

AT+RST

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+RST

注意

软重启

AT+SENDPKT 发送任意帧

格式

AT+SENDPKT=<type>,<data>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<type>：vap类型，取值范围0,1，依次为STA、AP。

<data>：报文内容，字符长度最大为2800，即报文最大为1400字节。

示例

以下已关联状态的STA发送RST帧为例，其他类型报文请自行参考报文结构构造：

AT+SENDPKT=0,B4010000D45D64A4CCD05CED93A10503

【0，1】位：B4，表示报文的SubType和Type；

【2，3】位：01，表示报文的Frame Control Flag字段；

【4，7】位：0000, 表示报文的Duration字段；

【8，19】位，D45D64A4CCD0，根据RTS报文，表示RA地址；

【20，31】位，5CED93A10503，根据RTS报文，表示TA地址。

注意

STA未关联场景，如果需要发送任意帧，请先指定信道。

STA相关AT指令

STA相关AT指令一览表

指令

描述

AT+STARTSTA

启动STA。

AT+STOPSTA

关闭STA。

AT+RECONN

配置重连策略。

AT+SCAN

发起STA扫描。

AT+SCANCHN

指定信道扫描。

AT+SCANSSID

指定ssid扫描。

AT+SCANPRSSID

指定前缀ssid扫描

AT+SCANRESULT

查看STA扫描结果。

AT+CONN

发起与AP的连接。

AT+FCONN

发起与AP的快速连接。

AT+DISCONN

断开与AP的连接。

AT+STASTAT

查看STA状态。

AT+PBC

wps pbc连接。

AT+PIN

wps_pin连接。

AT+PINSHOW

显示生成的pin码。

STA相关AT指令描述

AT+STARTSTA 启动STA

格式

带参数执行指令：AT+STARTSTA=[<protocol_mode>],[<pmf>]

不带参数执行指令：

AT+STARTSTA

响应
  • 成功：OK
  • 失败：ERROR
  • 成功：OK
  • 失败：ERROR

参数说明
  • <protocol_mode>：协议类型，默认为4

    0：未配置；

    1：802.11b；

    2：802.11b + 802.11g；

    3：802.11b + 802.11g + 802.11n；

    4：802.11b + 802.11g + 802.11n + 802.11ax。

  • <pmf>：管理帧保护策略，默认为1。

    0：不保护；

    1：自适应；

    2：强制保护。

-

示例

AT+STARTSTA

AT+STARTSTA=1,1

AT+STARTSTA

注意
  • 不带参数指令执行时，上述参数使用系统默认值。
  • 不支持重复启动STA。

AT+STOPSTA 关闭STA

格式

AT+STOPSTA

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+STOPSTA

注意

执行AT+STOPSTA后，无需先执行"AT+DHCP=wlan0，0"关闭DHCP服务，会自动关闭DHCP服务。

AT+RECONN 配置重连策略

格式

AT+RECONN=<enable>[,<period>,<count>[,<timeout>]]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <enable>：重连使能。

    0：不执行重连；

    1：执行重连。

  • <period>：重连间隔周期，单位为s，取值范围：1～65535。
  • <count>：重连最大次数，取值范围：1～65535。
  • <timeout>：单次重连超时时间，取值范围：2~65535，默认2，当取值为65535时，表示无限次循环重连。

示例

AT+RECONN=1,10,3600,50

AT+RECONN=1,10,3600,

AT+RECONN=0

注意
  • 当重连使能位为0（关闭使能）时，不用再输入后面的参数，否则会响应ERROR。
  • 当重连使能位为1（开启使能）时，需要输入后面的参数，参数个数必须3个，或者4个。
  • 命令在AT+STARTSTA之后才能使用，执行AT+STOPSTA关闭STA以后，本命令配置的参数会恢复成默认值。

AT+SCAN 启动STA扫描

格式

AT+SCAN

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SCAN

注意
  • 此命令为非阻塞式命令。
  • 命令返回OK表示启动扫描成功，执行“AT+SCANRESULT”查看扫描结果。

AT+SCANCHN 指定信道扫描

格式

AT+SCANCHN=<chn>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<chn>：信道号，取值范围1~14，只支持单信道扫描。

示例

AT+SCANCHN=3

注意
  • 此命令为非阻塞式命令。
  • 命令返回OK表示启动扫描成功。
  • <chn>不同区域取值范围有差异，中国为1～13。

AT+SCANSSID 指定ssid扫描

格式

AT+SCANSSID=<ssid>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<ssid>：服务集标识符，即路由器名称，参数需使用双引号。

示例

AT+SCANSSID="XXX"

AT+SCANSSID=P"\\xe4\\xb8\\xad\\xe5\\x9b\\xbd"：指定ssid为“中国”并启动扫描

注意
  • 此命令为非阻塞式命令。
  • 命令返回OK表示启动扫描成功。
  • <ssid>如果为非ASCll编码的字符（例如：名称为“中国”的ssid），按照如下格式输入“中国”的编码：P"\\xe4\\xb8\\xad\\xe5\\x9b\\xbd"。
  • <ssid>内容包含特殊符号“或者，需使用\转义，如ssid名称为"ab,c"，命令参数应为"ab\,c"。

AT+SCANPRSSID指定ssid前缀扫描

格式

AT+SCANPRSSID=<ssid>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<ssid>：服务集标识符，即路由器名称，参数需使用双引号。

示例

AT+SCANPRSSID="XXX"

注意
  • 此命令为非阻塞式命令。
  • 命令返回OK表示启动扫描成功。
  • <ssid>如果为非ASCll编码的字符（例如：名称为“中国”的ssid），按照如下格式输入“中国”的编码：P"\\xe4\\xb8\\xad\\xe5\\x9b\\xbd"。
  • <ssid>内容包含特殊符号“或者，需使用\转义，如ssid名称为"ab,c"，命令参数应为"ab\,c"。

AT+SCANRESULT 查看STA扫描结果

格式

AT+SCANRESULT

响应

+SCANRESULT:<ssid>,<bssid>,<chn>,<rssi>,<auth_type>

  • 成功：OK
  • 失败：ERROR

参数说明
  • <ssid>：服务集标识符，即路由器名称
  • <bssid>：基本服务集标识符，通常为路由器MAC地址
  • <chn>：信道号，取值范围1～14
  • <rssi>：信号强度
  • <auth_type>：认证方式。

    -1：无效安全类型

    0：OPEN

    1：WEP

    2：WPA2_PSK

    3：WPA_WPA2_PSK

    4：WPA_PSK

    5：WPA

    6：WPA2

    7：SAE

    8：WPA3_WPA2_PSK_MIX

    9：WPA3-Enterprise

    10：OWE

    11：WAPI-PSK

    12：WAPI-CERT

    13：WPA3/WPA2-Enterprise MIX

    14：未知类型

示例

AT+SCANRESULT

注意
  • <chn>：不同区域取值范围有差异，中国为1～13。
  • 执行扫描命令成功后才能查询到扫描结果。
  • <ssid>如果为非ASCll编码的字符，则按照原编码显示。例如：名称为“中国”的ssid，显示格式为：P"\xe4\xb8\xad\xe5\x9b\xbd"。
  • <bssid> 会遵循隐私要求，例如：2c:00:73:7e:**:**

AT+CONN 发起与AP的连接

格式

AT+CONN=<ssid>[,<bssid>,<passwd>][,<psk_type>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <ssid>：服务集标识符，即路由器名称，参数需使用双引号。
  • <bssid>：基本服务集标识符，通常为路由器MAC地址。
  • <passwd>：密码，需使用双引号。
  • <psk_type>：密码类型，0表示ASCII格式，1表示HEX格式，默认值为0。

示例
  • AT+CONN="XXX"：连接名称为XXX，且加密方式为open的路由器。
  • AT+CONN="XXX",,"123456789"：连接名称为XXX，且加密方式非open的路由器。
  • AT+CONN=,90:2B:D2:E4:CE:28,"123456789" ：连接bssid为90:2B:D2:E4:CE:28的路由器。
  • AT+CONN= P"\\xe4\\xb8\\xad\\xe5\\x9b\\xbd",,"123456789"：连接名称为“中国”的路由器。
  • AT+CONN="XXX",,"3132333435",1 ：路由器设置认证方式为WEP，且密码为HEX格式，需要将psk_type置为1。

注意
  • <ssid>与<bssid>不能同时为空。
  • <ssid>与<bssid>都不为空时，如果<ssid>与<bssid>不匹配，则连接失败。
  • <ssid>如果为非ASCll编码的字符（例如：名称为“中国”的ssid），按照如下格式输入“中国”的编码：P"\\xe4\\xb8\\xad\\xe5\\x9b\\xbd"。
  • <ssid>和<passwd>内容如果包含特殊符号“或者，需使用\转义，如ssid名称为"ab,c"，命令参数应为"ab\,c"。
  • 如果密码为HEX类型，需要将psk_type置为1。
  • 此命令为非阻塞式命令。
    1. 如果wpa3加密，或者wpa2/wpa3混合加密，则psk-type=ASCII。
    2. 如果WEP加密，密码长度5或者13，psk-type=ASCII；密码长度是10或者26，psk-type=HEX。
    3. 如果WPA，WPA2，或者WPA/WPA2混合加密，密码范围8-63，则psk-type=ASCII；如果密码长度64，则psk-type=HEX。
  • 命令返回OK表示连接命令下发成功，连接结果通过+NOTICE上报，+NOTICE信息如下：

    +NOTICE：CONNECTED，表示连接成功；

    +NOTICE：DISCONNECTED，表示连接失败。

AT+FCONN 发起与AP的快速连接

格式

AT+FCONN=<ssid>,<bssid>,<chn>,<auth_type>[,<passwd>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <ssid>：服务集标识符，即路由器名称，参数需使用双引号。
  • <bssid>：基本服务集标识符，通常为路由器MAC地址。
  • <chn>：信道号，取值范围1～14。
  • <auth_type>：认证方式。

    0：OPEN

    1：WEP

    2：WPA2_PSK

    3：WPA_WPA2_PSK

    7：WPA3-SAE

    8：WPA2_PSK_WPA3-SAE

    11：WAPI-PSK

  • <passwd>：密码，需使用双引号，如果对端网络认证方式为WEP，并且密码为ASCII格式，此处密码输入需要双层双引号。

示例
  • AT+FCONN="XXX",,6,3,"123456789"：连接名称为XXX的路由器，指定6信道。
  • AT+FCONN= P"\\xe4\\xb8\\xad\\xe5\\x9b\\xbd",,6,3,"123456789"：连接名称为“中国”的路由器，指定6信道。
  • AT+FCONN=,90:2B:D2:E4:CE:28,6,3,"123456789"：连接bssid为90:2B:D2:E4:CE:28的路由器，指定6信道。
  • AT+FCONN="XXX",,6,1,""1234567890123"" ：连接名称为XXX的路由器，对端路由器设置的认证方式为WEP，密码为ASCII格式，此处使用双层双引号。

注意
  • <ssid>与<bssid>不能同时为空。
  • <ssid>与<bssid>都不为空时，如果<ssid>与<bssid>不匹配则连接失败。
  • <ssid>如果为非ASCll编码的字符（例如：名称为“中国”的ssid），按照如下格式输入“中国”的编码：P"\\xe4\\xb8\\xad\\xe5\\x9b\\xbd"。
  • <ssid>和<passwd>内容如果包含特殊符号“或者，需使用\转义，如ssid名称为"ab,c"，命令参数应为"ab\,c"。
  • <auth_type>设置为OPEN时，无需<passwd>参数及参数前的逗号。
  • <chn>不同区域取值范围有差异，中国为1～13。
  • 此命令为阻塞式命令，先返回连接结果再返回OK或ERROR。
  • 连接结果通过+NOTICE上报，+NOTICE信息如下：

    +NOTICE:CONNECTED，表示连接成功；

    +NOTICE:DISCONNECTED，表示连接失败。

AT+DISCONN 断开与AP的连接

格式

AT+DISCONN

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+DISCONN

注意
  • 此命令为非阻塞式命令。
  • 命令返回OK表示断开连接命令下发成功。

AT+STASTAT 查看STA连接状态

格式

AT+STASTAT

响应

+STASTAT: <status>,<ssid>, <bssid >,<chn>,<rssi>

  • 成功：OK
  • 失败：ERROR

参数说明
  • <status>：当前连接状态。

    0：未连接；

    1：已连接。

  • <ssid>：服务集标识符，即路由器名称。
  • <bssid >：基本服务集标识符，通常为路由器MAC地址。
  • <chn>：信道号，取值范围1～14。
  • <rssi>：路由器信号强度，取值范围-100 ~ 0。

示例

AT+STASTAT

注意
  • <chn>不同区域取值范围有差异，中国为1～13。
  • <ssid>如果为非ASCll编码的字符，则按照原编码显示。例如：名称为“中国”的ssid，显示格式为：P"\xe4\xb8\xad\xe5\x9b\xbd"。

AT+PBC PBC连接

格式

AT+PBC

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+PBC

注意
  • 默认未使能。
  • 此命令为非阻塞式命令。
  • 命令返回OK表示PBC连接命令下发成功，连接结果通过+NOTICE上报，+NOTICE信息如下：

    +NOTICE:CONNECTED，表示连接成功。

AT+PIN PIN连接

格式

AT+PIN=<pin>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<pin>：PIN码

示例

AT+PIN=03882368

注意
  • 默认未使能。
  • 此命令为非阻塞式命令。
  • 命令返回OK表示PIN连接命令下发成功，连接结果通过+NOTICE上报，+NOTICE信息如下：

    +NOTICE:CONNECTED，表示连接成功。

AT+PINSHOW 生成PIN码

查询指令

AT+PINSHOW

响应

+PINSHOW:<pin>

  • 成功：OK
  • 失败：ERROR

参数说明

<pin>：PIN码

示例

AT+PINSHOW

注意
  • 默认未使能。

SoftAP相关AT指令

SoftAP相关AT指令一览表

指令

描述

AT+STARTAP

普通模式启动SoftAP。

AT+SETAPADV

配置SoftAP启动参数。

AT+STOPAP

停止SoftAP。

AT+SHOWSTA

AP显示当前连接的STA信息。

AT+DEAUTHSTA

AP断开STA连接。

AT+APSCAN

AP扫描。

AT+APSCANRESULT

AP扫描结果显示.

SoftAP相关AT指令描述

AT+STARTAP 普通模式启动SoftAP

格式

AT+STARTAP=<ssid>,<chn>,<auth_type>[,<passwd>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <ssid>：服务集标识符，即路由器名称，参数需使用双引号。
  • <chn>：信道号，取值范围1～14或者取值0表示不指定信道，使用自动信道选择(ACS)算法，此时会触发一次自动信道扫描。
  • <auth_type>：认证方式。

    0：OPEN

    1：WEP-SHARED

    2：WPA2_PSK

    3：WPA_WPA2_PSK

    7：WPA3-SAE

    8：WPA2_PSK_WPA3-SAE

    14：WEP-OPEN

  • <passwd>：密码，参数需使用双引号，认证方式为2/3/7/8要求密码长度为8位或以上，1/14密码为固定长度5/10/13/26。

示例

AT+STARTAP="XXX",6,2,"123456789"

AT+STARTAP="XXX",6,0

注意
  • <chn>不同区域取值范围有差异，中国为1～13。
  • <auth_type>设置为OPEN时，无<passwd>参数及参数前的逗号。
  • <auth_type>设置为WEP-SHARED或WEP-OPEN时，<passwd>参数长度只能为5/10/13/26。
  • <ssid>和<passwd>内容如果包含特殊符号“或者，需使用\转义，如ssid名称为"ab,c"，命令参数应为"ab\\,c"。
  • 如需进行高级参数配置，请先执行AT+SETAPADV，再启动AP；

AT+SETAPADV 配置SoftAP启动参数

格式

AT+SETAPADV=[<protocol_mode>],[<bcn_period>],[<dtim_period>],[<group_rekey>],[<ssid_hide>],[<sgi>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <protocol_mode>：协议类型，默认为4

    1：802.11b

    2：802.11b + 802.11g

    3：802.11b + 802.11g + 802.11n

    4：802.11b + 802.11g + 802.11n + 802.11ax

  • <bcn_period>：beacon周期，参数取值范围25～1000，单位为ms，默认为100。
  • <dtim_period>：DTIM周期，参数取值范围1~30，默认为2。
  • <group_rekey>：配置组播秘钥更新时间，参数取值范围30~86400，单位为秒，默认86400。
  • <ssid_hide>: softap是否隐藏ssid，默认值为1。

    1：不隐藏；

    2：隐藏。

  • <sgi>：short GI开关，默认为1。

    0：关闭short GI；

    1：开启short GI。

示例

AT+SETAPADV=3,100,2,3600,1,1

AT+SETAPADV=,100,2,3600,，

注意
  • 此命令需在AT+STARTAP前下发。
  • 如果不需要改变上述参数默认值，无需下发此命令。
  • AT+STOPAP不会改变上述参数设置值。
  • 参数可以省略，省略的参数使用系统默认值。

AT+STOPAP 停止SoftAP

格式

AT+STOPAP

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+STOPAP

注意

执行AT+STOPAP后，无需先执行"AT+DHCPS=AP0,0"关闭DHCP服务。

AT+SHOWSTA 显示当前连接的STA信息

格式

AT+SHOWSTA

响应

+SHOWSTA:<STA_MAC>, rssi: <RSSI>,rate<RATE>

  • 成功：OK
  • 失败：ERROR

参数说明
  • <STA_MAC>：当前已连接的STA MAC地址。
  • <RSSI>：信号接收强度。
  • <RATE>: 当前速率

示例

AT+SHOWSTA

注意

-

AT+DEAUTHSTA 断开STA连接

格式

AT+DEAUTHSTA=<MAC>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<MAC>：要断开的STA MAC地址。

示例

AT+DEAUTHSTA=90:2B:D2:E4:CE:28

注意

-

AT+APSCAN softap扫描

格式

AT+APSCAN

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+APSCAN

注意
  • 此命令为非阻塞式命令。
  • 命令返回OK表示softap启动扫描成功。

AT+APSCANRESULT softap查看扫描结果

格式

AT+APSCANRESULT

响应

+SCANRESULT:<ssid>,<bssid>,<chn>,<rssi>,<auth_type>

  • 成功：OK
  • 失败：ERROR

参数说明
  • <ssid>：服务集标识符，即路由器名称
  • <bssid>：基本服务集标识符，通常为路由器MAC地址
  • <chn>：信道号，取值范围1～14
  • <rssi>：信号强度
  • <auth_type>：认证方式。

    -1：无效安全类型

    0：OPEN

    1：WEP

    2：WPA2_PSK

    3：WPA_WPA2_PSK

    4：WPA_PSK

    5：WPA

    6：WPA2

    7：SAE

    8：WPA3_WPA2_PSK_MIX

    9：WPA3-Enterprise

    10：OWE

    11：WAPI-PSK

    12：WAPI-CERT

    13：WPA3/WPA2-Enterprise MIX

    14：未知类型

示例

AT+APSCANRESULT

注意
  • <chn>：不同区域取值范围有差异，中国为1～13。
  • 执行扫描命令成功后才能查询到扫描结果。
  • <ssid>如果为非ASCll编码的字符，则按照原编码显示。例如：名称为“中国”的ssid，显示格式为：P"\xe4\xb8\xad\xe5\x9b\xbd"。
  • <bssid> 会遵循隐私要求，例如：2c:00:73:7e:**:**

Repeater相关AT指令

Repeater相关AT指令一览表

指令

描述

AT+BRCTL

配置Repeater特性开关、网络接口以及相关信息显示。默认未使能。

Repeater相关AT指令描述

格式

AT+BRCTL=<cmd>[,<ifname>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <cmd>：Repeater配置命令字。

    addbr：使能Repeater功能

    delbr：去使能Repeater功能

    addif：添加网络接口，与<ifname>参数配合使用

    delif：删除网络接口，与<ifname>参数配合使用

    show：打印维测信息，包含Repeater特性是否使能以及网络接口

  • <ifname>：网络接口名

示例

AT+BRCTL=addbr

AT+BRCTL=addif,wlan0

AT+BRCTL=show

注意
  • 使用Repeater功能需保证Repeater特性使能以及STA、Softap网络接口均已添加
  • 添加STA网络接口需保证已连接成功
  • Softap不需要启用dhcps服务器

TCP/IP相关AT指令

TCP/IP相关AT指令一览表

指令

描述

AT+IPSTART

创建socket，TCP协议发起连接。

AT+IPSEND

发送TCP/UDP数据。

AT+IPLISTEN

启动TCP监听。

AT+IPCLOSE

删除socket ，TCP协议断开连接。

+IPD

接收TCP/UDP数据的主动上报。

TCP/IP相关AT指令描述

AT+IPSTART 创建socket，TCP协议发起连接

格式

TCP：

AT+IPSTART=<link_ID>,<IP_protocol>,<remote_IP>,<remote_port>

UDP：

AT+IPSTART=<link _ID>,<IP_protocol>,<local_port>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <link_ID>：网络连接号，与本机socket绑定，取值范围需要根据业务场景确定，配置网络协议栈socket资源，AT场景仅做功能验证，支持6个TCP连接和4个UDP传输，但总数不超过8个，取值范围0~7。
  • <IP_protocol>：IP协议类型。
  • TCP：TCP连接。
  • UDP：UDP监听。
  • <remote_IP>：远端 IP地址。
  • <remote_port>：远端端口号。
  • <local_port>：本地端⼝号。

示例

AT+IPSTART=0,tcp,192.168.3.1,5001

AT+IPSTART=0,udp,5001

注意

-

AT+IPSEND 发送TCP/UDP数据

格式
  • 发送TCP数据：

    AT+IPSEND=<link_ID>,<len>,<string>

  • 发送UDP数据：

    AT+IPSEND=<link_ID>,<len>,<remote IP>,<remote port>,<string>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <link ID>：网络连接号，与本机socket绑定，取值范围：0～7。
  • <len>：发送数据的长度，最大长度为1024。
  • <remote_IP>：远端IP地址。
  • <remote_port>：远端端口号。
  • <string>：要发送的数据。

示例

AT+IPSEND=0,9,data test

OK

AT+IPSEND=0,9,192.168.3.1,5001,data test

OK

注意
  • \0作为发送结束符，如果要发送\0，需转义成\\0。
  • TCP和UDP发送数据场景，需要组网内开启Server端接收数据。

AT+IPLISTEN 启动TCP监听

格式

AT+IPLISTEN=<control>[,<local_port>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <control>：

    0：关闭TCP监听

    1：启动TCP监听

  • <local_port>：本地端口号。

示例

AT+IPLISTEN=1,5001

AT+IPLISTEN=0

注意

<control>取值为0时不需要<local_port>参数。

AT+IPCLOSE 关闭连接

格式

AT+IPCLOSE=<link_ID>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<link_ID>：网络连接号，与本机socket绑定，取值范围：0～7。

示例

AT+IPCLOSE=0

注意

-

+IPD 接收网络数据

格式

+IPD,<link_ID>,<len>,<remote_IP>,<remote_port>:<data>

响应

当系统处于TCP连接态或UDP监听态时，如果收到远端TCP/UDP数据，会主动上报：+IPD,<link_ID>,<len>,<remote_IP>,<remote_port>:<data>

参数说明
  • <link_ID>：网络连接号，与本机socket绑定，取值范围：0～7。
  • <len>：本次接收数据的长度。
  • <remote_IP>：远端 IP 地址。
  • <remote_port>：远端端口号。
  • <data>：收到的数据。

示例

+IPD,0,4,192.168.3.1,5001:abcd

注意

单次接收数据长度最大为1024，长度超过1024的数据分多次上报。

测试调试相关AT指令

测试调试相关AT指令一览表

指令

描述

AT+ALTX

设置常发功能。

AT+ALRX

设置常收功能。

AT+RXINFO

查询常收。

AT+CALTONE

设置单音功能。

AT+CC

设置/查看国家码

AT+SETRPWR

设置发送功率

测试调试相关AT指令描述

AT+ALTX 设置常发功能

格式

AT+ALTX=<control>[,<protocol_mode>,<bw>,<chn>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <control>：使能开关

    0：关闭

    1：打开

  • <protocol_mode>：协议类型

    0：802.11n

    1：802.11g

    2：802.11b

    3：802.11ax

    5：11n 40plus

    6：11n 40minus

  • <bw>：带宽

    20：20MHz带宽

    40：40MHz带宽

  • <chn>：信道号，取值范围1～14

示例
  • 开启常发功能

    AT+STARTSTA

    AT+ALTX=1,0,20,2

    其中：1表示使能开关开启，0表示11n协议，20表示20M带宽，2表示2信道。

  • 开启11n 40M常发时

    AT+ALTX=1,5,40,1 其中：5表示40plus

    AT+ALTX=1,6,40,11 其中：6表示40minus

注意
  • <chn>不同区域取值范围有差异，中国为1～13。
  • <control>设置为0时，其他参数不配置。

AT+ALRX 设置常收功能

格式

AT+ALRX=<control>[,<protocol_mode>,<bw>,<chn>,<mac_filter>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <control>：使能开关。

    0：关闭

    1：打开

  • <protocol_mode>：协议类型。

    0：802.11n

    1：802.11g

    2：802.11b

    3：802.11ax

    5：11n 40plus

    6：11n 40minus

    <bw>：带宽

    20：20M带宽

    40：40M带宽

  • <chn>：信道号，取值范围1～14。
  • <mac_filter>：MAC地址过滤使能开关（暂不支持）。

    0：关闭

    1：打开

示例

AT+ALRX=1,0,20,1,1

开启常收11n 40M时：

  • AT+ALRX=1,5,40,1,0 40plus
  • AT+ALRX=1,6,40,11,0 40minus

注意
  • <chn>不同区域取值范围有差异，中国为1～13。
  • <control>设置为0时，其他参数不配置。

AT+RXINFO 查询常收

格式

AT+RXINFO

响应

+RXINFO: rx succ num[mpdu,ampdu]:[<pkt>,<pkt>] fail num:<pkt> rssi:<d>

mac mpdu[<pkt>,<pkt>] ampdu[<pkt>,<pkt>]

phy dotb[<pkt>,<pkt>] ht[<pkt>,<pkt>] vht[<pkt>,<pkt>] lega[<pkt>,<pkt>]

  • 成功：OK
  • 失败：ERROR

参数说明
  • <pkt>：接收报文数量。
  • rssi：<d>:最后一个收包rssi强度。

示例

AT+RXINFO

注意

仪器发包完成后再执行，执行后会清除当前统计值。

AT+CALTONE 设置单音功能

格式

AT+CALTONE=<sw>, <tone_freq>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <sw>：开关，1: 开启 0: 关闭。
  • <tone_freq>:单音偏移频率，单位kHz

示例
  • 开启单音，单音频移中心频率2.5MHz

    AT+CALTONE=1, 2500

  • 关闭单音

    AT+CALTONE=0, 0

注意

单音功能的命令在WIFI常发后使用。

AT+CC设置/查看国家码

格式

AT+CC=<country>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <country>：国家码简称。
  • 默认值为CN。
  • 可配置范围：CN,JP,US,CA,KHRU,AU,MY,ID,TR,PL,FR,PT,IT,DE,ES,AR,ZA,MA,PH,TH,GB,CO,MX,EC,PE,CL,SA,EG,AE.

示例

AT+CC=CN

注意

AT+CC？用于查看当前配置的国家码。

AT+SETRPWR设置功率

格式

AT+SETRPWR=<protocol_mode>,<rate>,<power_offset>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <protocol_mode>：协议模式

    0：802.11b

    1：802.11g

    2：802.11n 20M/802.11ax 20M

    3：802.11n 40M

  • <rate>：速率

    802.11b：0~3表示1、2、5.5、11Mbps；4表示全速率修改；

    802.11g：0~7表示6、9、12、18、24、36、48、54Mbps；8表示全速率修改；

    11n/11ax 20M：0~9表示mcs0~mcs9; 10表示全速率修改；

    11n 40M：0~9表示mcs0~mcs9；10 表示mcs32；11表示全速率修改。

  • <power_offset>：功率偏移值。

    范围：-100~+40，单位0.1dB，表示相对当前功率的偏移值。

示例

AT+SETRPWR=0,0,-10

注意

此命令需在AT+STARTAP/AT+STARTSTA执行后下发。

11n 20M和11n 40M最大支持到mcs7。

使用场景示例

启动/停止SoftAP

启动SoftAP示例

AT+MAC=90:2B:D2:E4:CE:28

AT+STARTAP="XXX",6,2,"123456789"

AT+IFCFG=ap0,192.168.3.1,netmask,255.255.255.0,gateway,192.168.3.1

AT+DHCPS=ap0,1

注意：设置MAC地址命令可选，如果不设置则使用随机MAC；设置的MAC地址为STA的地址，SoftAP的地址为STA的地址+1。

停止SoftAP示例

AT+STOPAP

启动/停止STA

启动STA示例

AT+MAC=90:2B:D2:E4:CE:28

AT+STARTSTA

AT+SCAN

AT+SCANRESULT

AT+CONN="XXX",,"123456789"

AT+STASTAT

AT+DHCP=wlan0,1

注意：设置MAC地址命令可选，如果不设置则使用随机MAC；设置的MAC地址为STA的地址，SoftAP的地址为STA的地址+1。

停止STA示例

AT+STOPSTA

注意：-

启动/停止Repeater

启动Repeater示例

AT+MAC=90:2B:D2:E4:CE:28

AT+STARTSTA

AT+SCAN

AT+SCANRESULT

AT+CONN="XXX",,"123456789"

AT+STASTAT

AT+STARTAP="XXX",6,2,"123456789"

AT+BRCTL=addbr

AT+BRCTL=addif,wlan0

AT+BRCTL=addif,ap0

AT+BRCTL=show

注意：设置MAC地址命令可选，如果不设置则使用随机MAC；设置的MAC地址为STA的地址，SoftAP的地址为STA的地址+1。

停止Repeater示例

AT+BRCTL=delif,wlan0

AT+BRCTL=delif,ap0

AT+BRCTL=delbr

注意：-

吞吐量测试

吞吐量测试示例

AT+STARTSTA

AT+SCAN

AT+SCANRESULT

AT+CONN="XXX",,0

AT+DHCP=wlan0,1

AT+IFCFG

AT+PING=192.168.3.1

AT+PING=-k

#UDP测试，192.168.3.1为对端iperf server IP地址

AT+IPERF=-c,192.168.3.1,-u,-b,100M,-t,30,-i,1

AT+IPERF=-s,-i,1,-u

#TCP测试

AT+IPERF=-c,192.168.3.1,-i,1,-t,30

AT+IPERF=-s,-i,1

AT+IPERF=-k

注意：AT+IPERF测试启动前，要保证对端IP可ping通。

RF 测试

RF常发测试

RF常发

AT+RST

AT+STARTSTA

AT+ALTX=1,0,20,1

RF常收测试

RF常收

AT+RST

AT+MAC=90:2B:D2:E4:CE:28

AT+STARTSTA

AT+ALRX=1,0,20,1,1

…

AT+RXINFO

注意：AT+RXINFO为查看常收结果命令。

BLE&SLE模块AT指令

BLE

BLE AT指令一览表

gap模块AT命令

指令

描述

AT+BLEENABLE

使能BLE协议栈

AT+BLEDISABLE

关闭BLE协议栈

AT+BLESETADDR=<参数>

设置本地设备地址

AT+BLEGETADDR

获取本地设备地址

AT+BLESETNAME=<参数>

设置本地设备名称

AT+BLEGETNAME

获取本地设备名称

AT+BLESETAPPEARANCE=<参数>

设置本地设备外观

AT+BLESETADVDATA=<参数>

设置BLE广播数据

AT+BLESETADVPAR=<参数>

设置BLE广播参数

AT+BLESTARTADV=<参数>

开始发送BLE广播

AT+BLESTOPADV=<参数>

停止发送BLE广播

AT+BLESETSCANPAR=<参数>

设置BLE扫描参数

AT+BLESTARTSCAN

启动BLE扫描

AT+BLESTOPSCAN

停止BLE扫描

AT+BLEPAIR=<参数>

与对端设备发起配对

AT+BLEGETPAIREDNUM

获取BLE设备配对设备数量

AT+BLEGETPAIREDDEV

获取BLE设备配对设备

AT+BLEGETPAIREDSTA=<参数>

获取BLE设备配对状态

AT+BLEUNPAIR=<参数>

取消配对

AT+BLEUNPAIRALL

取消所有配对

AT+BLECONNPARUPD=<参数>

连接参数更新

AT+BLECONN=<参数>

与BLE设备连接

AT+BLEDISCONN=<参数>

断开BLE设备连接

AT+BLEGAPREGCBK

注册gap回调函数

gatts模块AT命令

指令

描述

AT+GATTSREGSRV=<参数>

创建一个GATT server

AT+GATTSUNREG=<参数>

删除GATT server，释放资源

AT+GATTSADDSERV=<参数>

添加一个GATT服务（弃用，使用同步命令）

AT+GATTSSYNCADDSERV=<参数>

添加一个GATT服务（同步）

AT+GATTSADDCHAR=<参数>

为GATT服务添加一个特征（弃用，使用同步命令）

AT+GATTSSYNCADDCHAR=<参数>

为GATT服务添加一个特征（同步）

AT+GATTSADDDESCR=<参数>

为最新的特征添加一个描述符（弃用，使用同步命令）

AT+GATTSSYNCADDDESCR=<参数>

为最新的特征添加一个描述符（同步）

AT+GATTSSTARTSERV=<参数>

启动指定的GATT服务

AT+GATTSDELALLSERV=<参数>

删除指定server上的所有服务

AT+GATTSSENDRSP=<参数>

发送响应

AT+GATTSSNDNTFY=<参数>

发送通知或指示

AT+GATTSSNDNTFYBYUUID=<参数>

根据uuid发送通知或指示

AT+GATTSREGCBK

注册GATT服务端回调函数

AT+GATTSSETMTU=<参数>

在连接之前设置server rx mtu

gattc模块AT命令

指令

描述

AT+GATTCREG=<参数>

创建一个GATT client

AT+GATTCUNREG=<参数>

删除GATT client，释放资源

AT+GATTCFNDSERV=<参数>

发现所有服务(可by uuid)

AT+GATTCFNDCHAR=<参数>

发现所有特征

AT+GATTCFNDDESCR=<参数>

发现所有描述符

AT+GATTCREADBYHDL=<参数>

读取by hdl

AT+GATTCREADBYUUID=<参数>

读取by_uuid

AT+GATTCWRITEREQ=<参数>

写by hdl req

AT+GATTCWRITECMD=<参数>

写by hdl cmd

AT+GATTCEXCHMTU=<参数>

交换mtu请求

AT+GATTCREGCBK

注册GATT客户端回调函数

BLE AT指令描述

gap模块AT命令

AT+BLEENABLE 使能ble协议栈

格式

AT+BLEENABLE

响应

打开BLE开关

OK

参数说明

-

示例

AT+BLEENABLE

注意

使用BLE功能需首先下发该指令
AT+BLEDISABLE 关闭ble协议栈

格式

AT+BLEDISABLE

响应

关闭BLE开关

OK

参数说明

-

示例

AT+BLEDISABLE

注意

-
AT+BLESETADDR 设置本地设备地址

格式

AT+BLESETADDR=<addr_type,addr>

响应
  • 正确：OK
  • 错误：ERROR

参数说明

<addr_type>：蓝牙设备类型

<addr>：蓝牙设备地址

示例

AT+BLESETADDR=0,0x112233445566

注意

设备类型取值范围为

  • 0：公共设备地址
  • 1：随机设备地址
  • 2：公共本端地址
  • 3：随机静态本端地址

设备地址为长度为14的字符串。
AT+BLEGETADDR 获取本地设备地址

格式

AT+BLEGETADDR

响应
  • 正确：本地设备地址
  • 错误：ERROR

参数说明

-

示例

AT+BLEGETADDR

注意

-
AT+BLESETNAME 设置本地设备名称

格式

AT+BLESETNAME=<len,name>

响应
  • 正确：OK
  • 错误：ERROR

参数说明
  • <len>：本地设备名称长度。
  • <name>：本地设备名称。

示例

AT+BLESETNAME=9,atcmdtest

注意

名称长度取值范围为[1，31],设备名称长度为len的字符串。
AT+BLEGETNAME 获取本地设备名称

格式

AT+BLEGETNAME

响应
  • 正确：本地设备名称
  • 错误：ERROR

参数说明

-

示例

AT+BLEGETNAME

注意

-
AT+BLESETAPPEARANCE 设置本地设备外观

格式

AT+BLESETAPPEARANCE=<appearance>

响应
  • 正确：OK
  • 错误：ERROR

参数说明

<appearance>：本地设备外观

示例

AT+BLESETAPPEARANCE=961

注意

参数值应为规定值，示例中961为键盘的外观值,962为鼠标的外观, 在手机蓝牙列表中搜索到该设备时会显示键盘/鼠标图标。
AT+BLESETADVDATA 设置BLE广播数据

格式

AT+BLESETADVDATA=<adv_length,adv_data,scan_rsp_length,scan_rsp_data,adv_id>

响应
  • 正确：OK
  • 错误：ERROR

参数说明

<adv_length>：广播数据长度（最大190字节，≤31是传统广播，＞31是拓展广播）

<adv_data>：广播数据(广播数据的设定需符合蓝牙协议规定, 自行定义的数据可能导致对端设备无法识别)

<scan_rsp_length>：扫描返回数据长度（长度限制与广播数据一致）

<scan_rsp_data>：扫描返回数据 (当对端设备扫描到本端广播后会发送req, 此时如果配置了rsp_data, 则本端可主动给对端回复rsp, 若设置为0则不回复)

<adv_id>：广播id[1, 0xEF]

示例

AT+BLESETADVDATA=0,0,0,0,1

注意

广播数据长度单位为Byte，所以广播数据应为长度两倍的字符串，扫描返回数据同理，广播ID取值范围为[1,0xEF]。
AT+BLESETADVPAR 设置广播数据参数

格式

AT+BLESETADVPAR=<min_interval,max_interval,adv_type,own_addr,peer_addr_type,peer_addr,channel_map,adv_filter_policy,tx_power,duration,adv_id>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<min_interval>：最小扫描间隔；取值范围[0x20, 0x4000],Time=N×0.625ms

<max_interval>：最大扫描间隔；取值范围[0x20, 0x4000],Time=N×0.625ms

<adv_type>：广播类型

0：可连接可扫描非定向广播

1：可连接不可扫描高频定向广播

2：不可连接可扫描非定向广播

3：不可连接不可扫描非定向广播

4：可连接不可扫描低频定向广播

<own_addr>：本端地址

<peer_addr_type>：对端地址类型（当广播类型设置为定向广播时, 此参数生效）

<peer_addr>：对端地址（当广播类型设置为定向广播时, 此参数生效）

<channel_map>：信道，取值范围为[0x01, 0x07]

<adv_filter_policy>：过滤策略（）

<tx_power>：扫描功率（传值范围[-127, 20] 或 0x7F, 传0x7F时表示使用BTC的默认值）

<duration>：扫描周期；仅取值为0

<adv_id>：广播ID，取值范围[1, 0xEF]

示例

AT+BLESETADVPAR=192,192,0,0x112233445577,0,0x112233445566,7,0,0x7F,0,1

注意

1. 广播参数里的本端地址主要用于起广播，set_addr主要用于设置mac地址和发起广播。当广播参数里的本端地址全0时，set_addr既用于设置mac地址，也用于起广播；当广播参数里的本端地址非全0时，set_addr就用来设置mac地址，广播参数里的非全0地址用来起广播。

2. 用广播参数设置地址后, 蓝牙设备地址类型默认是1, 连接时需用指定蓝牙设备地址类型为1去连接。
AT+BLESTARTADV 开始发送BLE广播

格式

AT+BLESTARTADV=<adv_id>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<adv_id>：广播id，对应set_adv_para里的adv_id, [1-0xEF]

示例

AT+BLESTARTADV=1

注意

-
AT+BLESTOPADV 停止发送BLE广播

格式

AT+BLESTOPADV=<adv_id>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<adv_id>：广播id

示例

AT+BLESTOPADV=1

注意

-
AT+BLESETSCANPAR 设置BLE扫描参数

格式

AT+BLESETSCANPAR=<scan_interval,scan_window,scan_type,scan_phy,scan_rsp_policy>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<scan_interval>：扫描间隔；取值范围[0x04, 0x4000]，Time=N×0.625ms

<scan_window>：扫描窗口；取值范围[0x04, 0x4000]，Time=N×0.625ms

<scan_type>：扫描类型，取值范围：

  • 0：被动扫描
  • 1：主动扫描

<scan_phy>：扫描phy

<scan_rsp_policy>：扫描过滤策略

示例

AT+BLESETSCANPAR=0x48,0x48,0,1,0

注意

-
AT+BLESTARTSCAN 启动BLE扫描

格式

AT+BLESTARTSCAN

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+BLESTARTSCAN

注意

-
AT+BLESTOPSCAN 停止BLE扫描

格式

AT+BLESTOPSCAN

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+BLESTOPSCAN

注意

-
AT+BLEPAIR 与对端设备发起配对

格式

AT+BLEPAIR=<addr_type,addr>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<addr_type>：蓝牙设备地址类型

<addr>：蓝牙设备地址

示例

AT+BLEPAIR=0,0x112233445566

注意

设备地址类型取值范围：

  • 0：公共设备地址
  • 1：随机设备地址
  • 2：公共本端地址
  • 3：随机静态本端地址

设备地址为长度为14的字符串
AT+BLEGETPAIREDNUM 获取BLE设备配对设备数量

格式

AT+BLEGETPAIREDNUM

响应
  • 成功：配对设备数量
  • 失败：ERROR

参数说明

-

示例

AT+BLEGETPAIREDNUM

注意

-
AT+BLEGETPAIREDDEV 获取BLE设备配对设备

格式

AT+BLEGETPAIREDDEV

响应
  • 成功：配对设备地址
  • 失败：ERROR

参数说明

-

示例

AT+BLEGETPAIREDDEV

注意

-
AT+BLEGETPAIREDSTA 获取BLE设备配对状态

格式

AT+BLEGETPAIREDSTA=<addr_type,addr>

响应
  • 成功：BLE设备配对状态
  • 失败：ERROR

参数说明

<addr_type>：蓝牙设备类型

<addr>：蓝牙设备地址

示例

AT+BLEGETPAIREDSTA=0,0x112233445566

注意

设备类型取值范围：

  • 0：公共设备地址
  • 1：随机设备地址
  • 2：公共本端地址
  • 3：随机静态本端地址

设备地址为长度为14的字符串
AT+BLEUNPAIR 取消配对

格式

AT+BLEUNPAIR=<addr_type,addr>

响应
  • 成功：断连
  • 失败：ERROR

参数说明

<addr_type>：蓝牙设备类型

<addr>：蓝牙设备地址

示例

AT+BLEUNPAIR=0,0x112233445566

注意

设备类型取值范围：

  • 0：公共设备地址
  • 1：随机设备地址
  • 2：公共本端地址
  • 3：随机静态本端地址

设备地址为长度为14的字符串
AT+BLEUNPAIRALL取消所有配对

格式

AT+BLEUNPAIRALL

响应
  • 成功：断连
  • 失败：ERROR

参数说明

-

示例

AT+BLEUNPAIRALL

注意

-
AT+BLECONNPARUPD 更新连接参数

格式

AT+BLECONNPARUPD=<conn_handle,interval_min,interval_max,slave_latency,timeout_multiplier>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <conn_handle>：连接句柄
  • <interval_min>：链路调度最小间隔，[0x06, 0x0C80]，Time=N×1.25ms
  • <interval_max>：链路调度最大间隔，[0x06, 0x0C80]，Time=N×1.25ms
  • <slave_latency>：延迟周期，单位slot（该值表示在设置值的周期内可以不回复, 为0时则表示每包都需回复）
  • <timeout_multiplier>：超时断连间隔

示例

AT+BLECONNPARUPD=0,0x48,0x48,0,500

注意

-
AT+BLECONN 与BLE设备连接

格式

AT+BLECONN=<addr_type,addr>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <addr_type>：蓝牙设备地址类型
  • <addr>：蓝牙设备地址

示例

AT+BLECONN=0,0x112233445566

注意

设备地址类型取值范围：

  • 0：公共设备地址
  • 1：随机设备地址
  • 2：公共本端地址
  • 3：随机静态本端地址

设备地址为长度为14的字符串
AT+BLEDISCONN 与BLE设备断开连接

格式

AT+BLEDISCONN=<addr_type,addr>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<addr_type>：蓝牙设备类型

<addr>：蓝牙设备地址

示例

AT+BLEDISCONN=0,0x112233445566

注意

设备类型取值范围：

  • 0：公共设备地址
  • 1：随机设备地址
  • 2：公共本端地址
  • 3：随机静态本端地址

设备地址为长度为14的字符串
AT+BLEGAPREGCBK 注册BLE回调函数

格式

AT+BLEGAPREGCBK

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+BLEGAPREGCBK

注意

-
AT+BLEREADPEERRSSI 读取RSSI值

格式

AT+BLEREADPEERRSSI=<conn_handle>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <conn_handle>：连接句柄

示例

AT+BLEREADPEERRSSI=0

注意

-
AT+BLESETPHY 设置 BLE PHY

格式

AT+BLESETPHY=<conn_handle>,<all_phys>,<tx_phys>,<rx_phys>,<phy_options>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <conn_handle>：连接句柄
  • <all_phys>:host配置phy信息，按bit配置，bit0是tx phy mask，bit1是rx phy mask，配0生效，配1不生效

    0：tx rx phy生效

    1：tx phy不生效，rx phy生效

    2：tx phy生效，rx phy不生效

    3：tx rx phy都不生效

  • <tx_phy>： tx phys配置，按bit 配置

    0：1M PHY

    1：2M PHY

    2：Code PHY

  • <rx_phy>：rx phys配置，按bit 配置

    0：1M PHY

    1：2M PHY

    2：Code PHY

  • <phy_options>: phy编码选项，coded phy生效

    0: 主机没有首选编码

    1: 使用S=2编码PHY(1M/2=512k)

    2: 使用S=8编码PHY(1M/8=128k)

示例

AT+BLESETPHY=0,2,1,1,0

注意

上述各参数中没有列出的示例值为预留字段, AT侧不做拦截, 下发后BTC会回复异常参数, 请关注回调中的异常日志打印。

gatts模块AT命令

AT+GATTSREGSRV 创建一个GATT server

格式

AT+GATTSREGSRV=<uuid>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<uuid>：应用uuid（长度：2字节或16字节）

示例

AT+GATTSREGSRV=0x1122

注意

-
AT+GATTSUNREG 删除GATT server，释放资源

格式

AT+GATTSUNREG=<server_id>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：注册server时生成的server id，默认为1

示例

AT+GATTSUNREG=1

注意

-
AT+GATTSSYNCADDSERV 添加一个GATT服务（同步）

格式

AT+GATTSSYNCADDSERV=<server_id,svc_uuid,is_primary_flag>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

<svc_uuid>：服务uuid

<is_primary_flag>：是否是首要服务

示例

AT+GATTSSYNCADDSERV=1,0x1812,1

注意

-
AT+GATTSSYNCADDCHAR 为GATT服务添加一个特征（同步）

格式

AT+GATTSSYNCADDCHAR=<server_id,service_handle,chara_uuid,permissions,properties,value_len,value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

<service_handle>：服务句柄

<chara_uuid>：特征uuid

<permissions>：权限

  • 0x01：可读
  • 0x02：可写
  • 0x04：需要加密
  • 0x08：需要认证
  • 0x10：需要授权
  • 0x20：需要MITM保护

注: 多个权限类型使用'|'后的值, 如可读可写需要授权为, 0x01|0x02|0x08 值为0x0B

<properties>：特性

  • 0x01：广播特征值
  • 0x02：读特征值
  • 0x04：写特征值并且不需要响应
  • 0x08：写特征值
  • 0x10：通知特征值
  • 0x20：指示特征值
  • 0x40：签名写特征值
  • 0x80：在特征扩展特性描述符中定义了附加的特征特性

注: 多个特征类型使用'|'后的值, 如读写特征为, 0x02|0x08 值为0x0A

<value_len>：值长度

<value>：值

示例

AT+GATTSSYNCADDCHAR=1,14,0x1234,0x01,0x02,4,01010003

注意

值是长度为值长度两倍的字符串。
AT+GATTSSYNCADDDESCR 为最新的特征添加一个描述符（同步）

格式

AT+GATTSSYNCADDDESCR=<server_id,service_handle,chara_uuid,permissions,value_len,value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

<service_handle>：服务句柄

<chara_uuid>：特征uuid

<permissions>：权限

  • 0x01：可读
  • 0x02：可写
  • 0x04：需要加密
  • 0x08：需要认证
  • 0x10：需要授权
  • 0x20：需要MITM保护

注: 多个特征类型使用|后的值, 如可读可写需要授权为, 0x01|0x02|0x08 值为0x0B

<value_len>：值长度

<value>：值

示例

AT+GATTSSYNCADDDESCR=1,14,0x2902,0x03,2,0100

注意

值是长度为值长度两倍的字符串。
AT+GATTSSTARTSERV 启动指定的GATT服务

格式

AT+GATTSSTARTSERV=<server_id,service_handle>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

<service_handle>：服务句柄

示例

AT+GATTSSTARTSERV=1,14

注意

-
AT+GATTSDELALLSERV 删除指定server上的所有服务

格式

AT+GATTSDELALLSERV=<server_id>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

示例

AT+GATTSDELALLSERV=1

注意

-
AT+GATTSSENDRSP 发送响应

格式

AT+GATTSSENDRSP=<server_id,conn_handle,request_id,status,offset,value_len,value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

<conn_handle>：连接句柄

<request_id>：请求id（client端发read/write后触发的回调中上报req_id）

<status>：请求结果

<offset>：偏移

<value_len>：值长度

<value>：值

示例

AT+GATTSSENDRSP=1,0,1,0,0,2,0x4562

注意

值是长度为值长度两倍的字符串。
AT+GATTSSNDNTFY 发送通知或指示

格式

AT+GATTSSNDNTFY=<server_id,conn_handle,character_value_handle,value_len,value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

<conn_handle>：连接句柄

<character_value_handle>：特征值handle

<value_len>：值长度

<value>：值

示例

AT+GATTSSNDNTFY=1,0,9,7,0x00000000000014

注意

值是长度为值长度两倍的字符串。
AT+GATTSSNDNTFYBYUUID 根据uuid发送通知或指示

格式

AT+GATTSSNDNTFYBYUUID=<server_id,conn_handle,chara_uuid,start_handle,end_handle,value_len,value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

<conn_handle>：连接句柄

<chara_uuid>：特征uuid

<start_handle>：起始句柄 (0~255)

<end_handle>：结束句柄 (0~255)

<value_len>：值长度

<value>：值

示例

AT+GATTSSNDNTFYBYUUID=1,0,0x2a4d,1,9,7,0x00000000000014

注意

值是长度为值长度两倍的字符串。
AT+GATTSREGCBK 注册GATT服务端回调函数

格式

AT+GATTSREGCBK

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+GATTSREGCBK

注意

-
AT+GATTSSETMTU 在连接之前设置server rx mtu

格式

AT+GATTSSETMTU=<server_id,mtu_size>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<server_id>：服务端id

<mtu_size>：mtu大小 (最大517)

示例

AT+GATTSSETMTU=1,23

注意

MTU默认值为23。

gattc模块AT命令

AT+GATTCREG 创建一个GATT client

格式

AT+GATTCREG=<uuid>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<uuid>：应用uuid

示例

AT+GATTCREG=0x1212

注意

-
AT+GATTCUNREG 删除GATT client，释放资源

格式

AT+GATTCUNREG=<client_id>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<client_id>：客户端id

示例

AT+GATTCUNREG=1

注意

-
AT+GATTCFNDSERV 发现服务

格式

AT+GATTCFNDSERV=<client_id,conn_id,uuid>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<client_id>：客户端id;

<conn_id>：连接id

[uuid]：应用uuid（可选）

示例

AT+GATTCFNDSERV=1,0

注意

-
AT+GATTCFNDCHAR 发现特征

格式

AT+GATTCFNDCHAR=<client_id,conn_id,service_handle,uuid>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <service_handle>：服务句柄
  • [uuid]：应用uuid（可选）

示例

AT+GATTCFNDCHAR=1,0,0

注意

服务句柄service handle取值可根据AT+GATTCFNDSERV命令的回显，例如：[GATTClient]Discovery service----client:1 conn_id:0

start handle:14 end handle:17 uuid_len:2 uuid:1812 status:0

service handle为start handle，设置为14
AT+GATTCFNDDESCR 发现描述符

格式

AT+GATTCFNDDESCR=<client_id,conn_id,declare_handle>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <declare_handle>：特征描述句柄

示例

AT+GATTCFNDDESCR=1,1,0

注意

根据AT+GATTCFNDCHAR命令回显设置declare handle，例如：

[GATTClient]Discovery character----client:1 conn_id:0 uuid_len:2 uuid:1234

declare handle:15 value handle:16 properties:2a status:0
AT+GATTCREADBYHDL 读取by hdl

格式

AT+GATTCREADBYHDL=<client_id,conn_id,service_handle>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <service_handle>：服务句柄

示例

AT+GATTCREADBYHDL=1,1,0

注意

-
AT+GATTCREADBYUUID 读取by_uuid

格式

AT+GATTCREADBYUUID=<client_id,conn_id,start_hdl,end_hdl,uuid>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <start_hdl>：起始句柄（1~255）
  • <end_hdl>：结束句柄（1~255）
  • <uuid>：想要读的uuid

示例

AT+GATTCREADBYUUID=1,0,13,13,2a4d

注意

start_handle和end_handle可根据AT+GATTCFNDSERV命令的回显，例如：[GATTClient]Discovery service----client:1 conn_id:0

start handle:14 end handle:17 uuid_len:2 uuid:1812 status:0
AT+GATTCWRITEREQ 写by hdl req

格式

AT+GATTCWRITEREQ=<client_id,conn_id,character_value_handle,data_len,data>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <character_value_handle>：描述符句柄
  • <data_len>：数据长度
  • <data>：数据

示例

AT+GATTCWRITEREQ=1,0,13,1,0x11

注意

注册服务时, character的property配置为"写特征值并且不需要响应"时, write_req不会打印回显, 如果配置正常写特征值就会打印

根据AT+GATTCFNDCHAR命令回显设置character_value_handle，例如：

[GATTClient]Discovery character----client:1 conn_id:0 uuid_len:2 uuid:1234

declare handle:15 value handle:16 properties:2a status:0

character_value_handle设置为16
AT+GATTCWRITECMD 写by hdl cmd

格式

AT+GATTCWRITECMD=<client_id,conn_id,character_value_handle,data_len,data>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <character_value_handle>：描述符句柄
  • <data_len>：数据长度
  • <data>：数据

示例

AT+GATTCWRITECMD=1,0,13,1,0x11

注意

-
AT+GATTCEXCHMTU 交换MTU请求

格式

AT+GATTCEXCHMTU=<server_id,conn_id,mtu_size>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <server_id>：服务端id
  • <conn_id>：连接id
  • <mtu_size>：client rx mtu大小（23~517）

示例

AT+GATTCEXCHMTU=1,0,100

注意

-
AT+GATTCREGCBK 注册GATT客户端回调函数

格式

AT+GATTCREGCBK

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+GATTCREGCBK

注意

-

BLE AT命令使用场景示例

以下演示了使用AT命令快速进行构建BLE server和BLE client，扫描、连接、数传等操作，各个命令含义可以在该文档中查找到。

BLE server端：

AT+BLEENABLE
AT+BLEGAPREGCBK
AT+GATTSREGCBK
AT+BLESETADDR=0,0xAA8888888813
AT+GATTSREGSRV=0x1122
AT+GATTSSYNCADDSERV=1,0x1812,1
AT+GATTSSYNCADDCHAR=1,14,0x1213,0x03,0x0E,4,01010003
AT+GATTSSYNCADDDESCR=1,14,0x2902,0x03,2,0100
AT+GATTSSTARTSERV=1,14
AT+BLESETADVDATA=0,0,0,0,0x1
AT+BLESETADVPAR=0x32,0x32,0,0x000000000000,0,0x000000000000,6,0,1,0,0x1
AT+BLESTARTADV=1  # 开始广播，等待client连接
AT+BLESTOPADV=1  # 停止广播
AT+BLEGETPAIREDNUM
AT+GATTSUNREG=1
AT+GATTSDELALLSERV=1

BLE client端：

AT+BLEENABLE
AT+GATTCREGCBK
AT+BLEGAPREGCBK
AT+GATTCREG=0x1212
AT+BLESETADDR=0,0x000000003853
AT+BLECONN=0,0xAA8888888813  # 发起连接
AT+BLEPAIR=0,0xAA8888888813  # 配对

AT+GATTSSETMTU=1,251
AT+GATTCEXCHMTU=1,0,512
AT+GATTCWRITECMD=1,0,16,2,0x5678  # 写by hdl cmd
AT+GATTCWRITEREQ=1,0,16,2,0x1122 # 写by hdl req
AT+GATTCREADBYHDL=1,0,16
AT+BLEGETPAIREDNUM
AT+BLEGETPAIREDDEV
AT+BLEGETPAIREDSTA=0,0x112233445566
AT+GATTCFNDSERV=1,0
AT+GATTCFNDCHAR=1,0,14,0x1812
AT+GATTCFNDDESCR=1,0,15

AT+BLEDISCONN=0,0xAA8888888813
AT+BLEUNPAIR=1,0xAA8888888813
AT+BLESETSCANPAR=0x48,0x48,0,1,0
AT+BLESTARTSCAN
AT+BLESTOPSCAN
AT+BLESETNAME=3,123
AT+BLEGETNAME

SLE

SLE AT指令一览表

指令

描述

AT+SLEENABLE

SLE使能

AT+SLEATCOMMONREGCBK

注册启停广播与扫描回调

AT+SLESETADVPAR

设置SLE广播参数

AT+SLESETADVDATA

设置指令

AT+SLESTARTADV

起SLE广播

AT+SLESTOPADV

停SLE广播

AT+SLESTARTSCAN

启动扫描

AT+SLESTOPSCAN

关闭扫描

AT+SLESETNAME

设置本端名称

AT+SLEGETNAME

获取本端名称

AT+SLESETADDR

设置本端地址

AT+SLEGETADDR

获取本端地址

AT+SLECONN

建立SLE连接

AT+SLEDISCONN

断开SLE连接

AT+SLESETPHY

设置SLE PHY

AT+SLESETDEFAULTCONNP

设置SLE 默认连接参数

AT+SLESETMCS

设置SLE连接mcs传输特性

AT+SLEPAIR

进行加密配对

AT+SLEUNPAIR

移除加密配对

AT+SLEGETPAIREDNUM

获取配对设备数目

AT+SLEGETPAIRDEV

获取配对设备

AT+SLEGETPAIRSTA

获取配对状态

AT+SLEGETBONDDEV

获取绑定设备状态

AT+SLECONNPARUPD

星闪逻辑链路更新参数

AT+SLEREADPEERRSSI

读取对端rssi

AT+SSAPSADDSRV

注册服务端

AT+SSAPSDELALLSRV

删除服务端

AT+SSAPSADDSERV

添加服务

AT+SSAPSSYNCADDSERV

添加服务（同步）

AT+SSAPSADDPROPERTY

添加属性

AT+SSAPSSYNCADDPROPERTY

添加属性（同步）

AT+SSAPSADDDESCR

添加属性描述符

AT+SSAPSSYNCADDDESCR

添加属性描述符同步

AT+SSAPSSTARTSERV

start service

AT+SSAPSSNDNTFY

服务端向客户端发送通知

AT+SSAPSNTFYBYUUID

服务端向客户端通过uuid发送通知

AT+SSAPSSNDRESP

服务端向客户端发送响应

AT+SSAPSREGCBK

服务端注册回调函数

AT+SSAPCREGCBK

注册SSAPC回调函数

AT+SSAPCFNDSTRU

发现service

AT+SSAPCWRITECMD

客户端向服务端写入数据

AT+SSAPCWRITEREQ

客户端向服务端发送写请求

AT+SSAPCEXCHINFO

客户端发起信息交换

AT+SSAPCREADBYUUID

客户端通过uuid发送读请求

AT+SSAPCREADREQ

客户端读取服务端属性数据

AT+SLESETSCANPAR

设置扫描参数

SLE AT指令描述

SLE使能

设置指令

AT+SLEENABLE

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLEENABLE

注意

-

注册启停广播与扫描回调

设置指令

AT+SLEATCOMMONREGCBK

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLEATCOMMONREGCBK

注意

此命令需在SLE使能AT+SLEENABLE后下发, 注册该回调后才会启停广播与扫描的回调结果。

设置SLE广播参数

设置指令

AT+SLESETADVPAR=<announce_handle>,<announce_mode>,<announce_interval_min>,<announce_interval_max>,<own_addr_type>,<own_addr_addr>,<peer_addr_type>,<peer_addr_addr>,[tx_power]

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<announce_handle>：广播句柄，取值范围[1, 0x10]

<announce_mode>：广播类型

  • 0x00：不可连接不可扫描
  • 0x01：可连接不可扫描
  • 0x02：不可连接可扫描
  • 0x03：可连接可扫描
  • 0x07：可连接可扫描定向

<announce_interval_min>：广播周期最小值, 0x000020~0xffffff, 单位125μs

<announce_interval_max>：广播周期最大值, 0x000020~0xffffff, 单位125μs

<own_addr_type>：SLE本端地址类型，取值范围：

  • 0：公有地址。
  • 6：随机地址。

<own_addr_addr>：SLE本端设备地址

<peer_addr_type>：SLE对端设备地址类型，取值范围：

  • 0：公有地址。
  • 6：随机地址。

<peer_addr_addr>：SLE对端设备地址

[tx_power]: 功率, 取值范围: -127~+20，或者127(缺省参数, 默认值为127)

示例

AT+SLESETADVPAR=1,3,200,200,0,000000000000,0,000000000000

注意

此命令需在SLE使能AT+SLEENABLE后下发。

设置SLE广播数据

设置指令

AT+SLESETADVDATA=<adv_handle>,<announce_data_len>,<seek_rsp_data_len>,<announce_data>,<seek_rsp_data>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<adv_handle>：广播句柄，取值范围[1, 0x10]

<announce_data_len>：设备公开数据长度(取值: 一个字节, 0-231, 剩余字段预留)。

<seek_rsp_data_len>：扫描响应数据长度(取值: 一个字节, 0-231, 剩余字段预留)。

<announce_data>：设备公开数据(hex类型字符串，announce_data_len个字节, 最大长度462个字符)

<seek_rsp_data>：扫描响应数据(hex类型字符串，seek_rsp_data_len个字节, 最大长度462个字符)

示例

AT+SLESETADVDATA=1,10,4,aabbccddeeff11223344,11224455

注意

此命令需在SLE使能AT+SLEENABLE后下发。

起SLE广播

设置指令

AT+SLESTARTADV=<adv_handle>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<adv_handle>：广播句柄, 取值范围[1, 0x10]

示例

AT+SLESTARTADV=1

注意

此命令需在SLE使能AT+SLEENABLE后下发。

停SLE广播

设置指令

AT+SLESTOPADV=<adv_handle>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<adv_handle>：广播句柄, 取值范围[1, 0x10]，需与STARTADV命令保持一致

示例

AT+SLESTOPADV=1

注意

此命令需在SLE起广播AT+SLESTARTADV=1后下发。

设置扫描参数

设置指令

AT+SLESETSCANPAR=<scan_type>,<scan_interval>,<scan_window>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<scan_type>：扫描类型。0：被动扫描；1：主动扫描

<scan_interval>：扫描间隔。取值范围[0x14, 0xFFFF] ,单位125μs

<scan_window>：扫描窗口。取值范围[0x14, 0xFFFF] ,单位125μs

示例

AT+SLESETSCANPAR=0,0x48,0x48

注意

此命令需在SLE起扫描AT+SLESTARTSCAN前下发。

使能扫描

设置指令

AT+SLESTARTSCAN

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLESTARTSCAN

注意

需先AT+SLEATCOMMONREGCBK, 扫描结果会在串口打印, 相同地址打印一次。

关闭扫描

设置指令

AT+SLESTOPSCAN

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLESTOPSCAN

注意

-

设置本端名称

设置指令

AT+SLESETNAME=<len>,<name>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<len>:name长度

<name>：名字

示例

AT+SLESETNAME=7,SDKTEST

注意

-

获取本端名称

设置指令

AT+SLEGETNAME

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLEGETNAME

注意

-

设置本端地址

设置指令

AT+SLESETADDR=<addr_type>,<addr>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<addr_type>：地址类型, 当前仅支持联盟分配地址标识-0

<addr>：地址

示例

AT+SLESETADDR=0,0x000000000001

注意

-

获取本端地址

设置指令

AT+SLEGETADDR

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLEGETADDR

注意

-

建立SLE连接

设置指令

AT+SLECONN=<sle_addr_type>,<sle_addr>

响应

连接成功后会打印[connected]字样以及对端设备地址与handle值(即 conn_id)

  • 成功：OK
  • 失败：ERROR

参数说明

< sle_addr_type >：SLE设备地址类型

取值范围如下：

  • 0：公有地址；
  • 6：随机地址。

<sle_addr>：SLE设备地址

示例

AT+SLECONN=0,000000000000

注意

-

星闪逻辑链路更新参数

设置指令

AT+SLECONNPARUPD=<conn_id>,<interval_min>,<interval_max>,<max_latency>,<supervision_timeout>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<conn_id>：连接ID

<interval_min>：链路调度最小间隔，取值范围[0x0002, 0x7D00]，单位125μs

<interval_max>：链路调度最大间隔，取值范围[0x0002, 0x7D00]，单位125μs

<max_latency>：延迟周期，单位slot(该值表示在设置值的周期内可以不回复, 为0时则表示每包都需回复), 取值范围[0, 0x1F3]

<supervision_timeout>：超时时间，单位10ms, 取值范围[0xA, 0xC80]

示例

AT+SLECONNPARUPD=0,20,20,0,500

注意

参数配置需满足公式:supervision_timeout * 10 > ((1 + max_latency) * (interval_max >> 2)

星闪读取远端rssi

设置指令

AT+SLEREADPEERRSSI=<conn_id>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<conn_id>：连接ID

示例

AT+SLEREADPEERRSSI=0

注意

在读取远端RSSI前要执行AT+SLEREGCONNCBK

断开SLE连接

设置指令

AT+SLEDISCONN=<sle_addr_type>,<sle_addr>

响应
  • 成功：OK
  • 失败：ERROR

连接成功后会打印[disconnected]字样以及对端设备地址与handle值。

参数说明
  • < sle_addr_type >：SLE设备地址类型。

    取值范围如下：

    0：公有地址；

    6：随机地址。

  • <sle_addr>：SLE设备地址。

示例

AT+SLEDISCONN=0,000000000000

注意

-

设置SLE PHY

设置指令

AT+SLESETPHY=<conn_id>,<tx_phy>,<rx_phy>,<tx_format>,<rx_format>,<tx_pilot_density>,<rx_pilot_density>,<g_feedback>,<t_feedback>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<conn_id>：连接id

<tx_phy>：TX PHY值，取值：

  • 0：1M PHY
  • 1：2M PHY
  • 2：4M PHY

<rx_phy>：RX PHY值，取值：

  • 0：1M PHY
  • 1：2M PHY
  • 2：4M PHY

    <tx_format>取值：0~13

    <rx_format>取值：0~13

    <tx_pilot_density>取值：0~3

    <rx_pilot_density>取值：0~3

    <g_feedback>取值：0~63

    <t_feedback>取值：0~7

示例

AT+SLESETPHY=0,1,1,0,0,2,2,0,0

注意

tx_ph与rx_phy的取值范围：0~0xFF, 其余字段为保留字段, 下发后不生效

设置SLE 默认连接参数

设置指令

AT+SLESETDEFAULTCONNP=<enable_filter_policy>,<initiate_phys>,<gt_negotiate>,<scan_interval>,<scan_window>,<max_interval>,<min_interval>,<timeout>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <enable_filter_policy>：是否打开链路过滤
  • <initiate_phys>：链路扫描带宽

    1：1M PHY

    2：2M PHY

  • <gt_negotiate>：链路建立时是否进行G和T交互
  • <scan_interval>：扫描对端设备的interval

    最小值：0x14

    最大值：0xFFFF

  • <scan_window>：扫描对端设备的windows

    最小值：0x14

    最大值：传入的<scan_interval>

  • <max_interval>：链路最大调度interval

    最小值：0x10

    最大值：0x7D00

  • <min_interval>：链路最小调度interval

    最小值：0x10

    最大值：0x7D00

  • <timeout>：链路超时时间(N×10ms)

    最小值：0xA

    最大值：0xC80

示例

AT+SLESETDEFAULTCONNP=0,1,0x1,0x20,0x20,0x64,0x64,0x1FC

注意

-

设置SLE连接mcs传输特性

设置指令

AT+SLESETMCS =<conn_id>,<mcs>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<conn_id>：SLE连接id（AT+SLECONN指令执行成功以后，返回的回调里面打印）

<mcs>：conn_id对应的连接的传输方式

  • 最小值：0；
  • 最大值：12；

示例

AT+SLESETMCS=0,6

注意

-

进行加密配对

设置指令

AT+SLEPAIR=<sle_addr_type>,<sle_addr>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

< sle_addr_type >：SLE设备地址类型

取值范围如下：

  • 0：公有地址；
  • 6：随机地址。

<sle_addr>：SLE设备地址

示例

AT+SLEPAIR=0,000000000000

注意

需在sle建立连接以后，和对端启动加密配对。

移除加密配对

设置指令

AT+SLEUNPAIR=<sle_addr_type>,<sle_addr>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

< sle_addr_type >：SLE设备地址类型

取值范围如下：

  • 0：公有地址；
  • 6：随机地址。

<sle_addr>：SLE设备地址

示例

AT+SLEUNPAIR=0,000000000000

注意

-

获取配对设备数目

设置指令

AT+SLEGETPAIREDNUM

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLEGETPAIREDNUM

注意

-

获取配对设备

设置指令

AT+SLEGETPAIRDEV

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLEGETPAIRDEV

注意

-

获取设备配对状态

设置指令

AT+SLEGETPAIRSTA=<sle_addr_type>,<sle_addr>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

< sle_addr_type >：SLE设备地址类型

取值范围如下：

  • 0：公有地址；
  • 6：随机地址。

<sle_addr>：SLE设备地址

示例

AT+SLEGETPAIRSTA=0,000000000000

注意

-

获取绑定设备

设置指令

AT+SLEGETBONDDEV

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SLEGETBONDDEV

注意

-

注册服务端

设置指令

AT+SSAPSADDSRV=<uuid>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SSAPSADDSRV=0x1234

注意

-

添加服务同步

设置指令

AT+SSAPSSYNCADDSERV=<uuid>,<is_primary>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SSAPSSYNCADDSERV=0x2222,1

注意

-

添加属性同步

设置指令

AT+SSAPSSYNCADDPROPERTY=<service_handle>,<uuid>,<permissions>,<operate_indication>,<value_len>,<value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<service_handle>：服务的handle

<uuid>：SSAP 特征 UUID

<permissions>：特征权限

  • 0x01: 可读
  • 0x02: 可写
  • 0x04: 需要加密
  • 0x08: 需要认证
  • 0x10: 需要授权

注: 多个权限类型使用'|'后的值, 如可读可写需要授权为, 0x01|0x02|0x08 值为0x0B

<operate_indication>：操作指示

  • 0x01: 数据值可被读取
  • 0x02: 数据值可被写入，写入后无反馈
  • 0x04: 数据值可被写入，写入后产生反馈给客户端
  • 0x08: 数据值通过通知方式传递给客户端
  • 0x10: 数据值通过指示方式传递给客户端
  • 0x20: 数据值可携带在广播中
  • 0x100: 数据值说明描述符可被写入

    注: 多个权限类型使用'|'后的值, 如可读可写需要授权为, 0x01|0x02 值为0x03

<value_len>：响应的数据长度

<value>：响应的数据

示例

AT+SSAPSSYNCADDPROPERTY=1,0x2323,5,5,2,0x1234

注意

互联互通合入之后的版本，服务handle从16开始，命令可使用AT+SSAPSSYNCADDPROPERTY=16,0x2323,5,5,2,0x1234-

添加属性描述符同步

设置指令

AT+SSAPSSYNCADDDESCR=<service_handle>,<property_handle>,<uuid>,<permissions>,<operate_indication>,<type>,<value_len>,<value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<service_handle>：服务handle

<property_handle>：属性handle

<uuid>：SSAP 描述符 UUID

<permissions>：特征权限

  • 0x01: 可读
  • 0x02: 可写
  • 0x04: 需要加密
  • 0x08: 需要认证
  • 0x10: 需要授权

注: 多个权限类型使用'|'后的值, 如可读可写需要授权为, 0x01|0x02|0x08 值为0x0B

<operate_indication>：操作指示

  • 0x01: 数据值可被读取
  • 0x02: 数据值可被写入，写入后无反馈
  • 0x04: 数据值可被写入，写入后产生反馈给客户端
  • 0x08: 数据值通过通知方式传递给客户端
  • 0x10: 数据值通过指示方式传递给客户端
  • 0x20: 数据值可携带在广播中
  • 0x100: 数据值说明描述符可被写入

    注: 多个权限类型使用'|'后的值, 如可读可写需要授权为, 0x01|0x02 值为0x03

<type>：描述符类型

<value_len>：数据长度

<value>：数据

示例

AT+SSAPSSYNCADDDESCR=1,2,0x3333,5,5,2,2,0x0200

注意

互联互通合入之后的版本，服务handle从16开始，命令可以使用AT+SSAPSSYNCADDDESCR=16,17,0x3333,5,5,2,2,0x0200

服务端向客户端发送通知

设置指令

AT+SSAPSSNDNTFY=<conn_id>,<handle>,<type>,<value_len>,<value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<conn_id>：连接完成后打印的conn_id

<handle>：属性handle

<type>：SSAP 特征类型

  • 0：特征值;
  • 1：属性说明描述符
  • 2：客户端配置描述符
  • 3：服务端配置描述符
  • 4：格式描述符
  • 5：服务管理保留描述符，0x05–0x1F
  • 0xFF：厂商自定义描述符

<value_len>：数据长度

<value>：数据

示例

AT+SSAPSSNDNTFY=0,2,0,2,0x0200

注意

conn_id在连接完成后的回显中会打印，默认第一条连接为0，第二条连接为1，依次类推。

服务端向客户端通过uuid发送通知

设置指令

AT+SSAPSNTFYBYUUID=<conn_id>,<uuid>,<start_hdl>,<end_hdl>,<type>,<value_len>,<value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<conn_id>：连接完成后打印的conn_id

<uuid>：属性uuid

<start_hdl>：开始句柄

<end_hdl>：结束句柄

<type>：SSAP 特征类型

  • 0：特征值
  • 1：属性说明描述符
  • 2：客户端配置描述符0
  • 3：服务端配置描述符
  • 4：格式描述符
  • 5：服务管理保留描述符，0x05–0x1F
  • 0xFF：厂商自定义描述符

<value_len>：数据长度

<value>：数据

示例

AT+SSAPSNTFYBYUUID=0,0x1234,0,0xFFFF,0,2,0x0200

注意

conn_id在连接完成后的回显中会打印，默认第一条连接为0，第二条连接为1，依次类推。

服务端发送响应

设置指令

AT+SSAPSSNDRESP=<conn_id>,<request_id>,<status>,<value_len>,<value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<conn_id>：连接完成后打印的conn_id

<request_id>：请求id

<status>：发送响应原因

<value_len>：数据长度

<value>：数据

示例

AT+SSAPSSNDRESP=0,0,0,2,0x0200

注意

conn_id在连接完成后的回显中会打印，默认第一条连接为0，第二条连接为1，依次类推。

服务端注册回调

设置指令

AT+SSAPSREGCBK

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SSAPSREGCBK

注意

-

start service

设置指令

AT+SSAPSSTARTSERV=<service_handle>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<service_handle>：服务handle

示例

AT+SSAPSSTARTSERV=1

注意

-

注册SSAPC回调函数

设置指令

AT+SSAPCREGCBK

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+SSAPCREGCBK

注意

-

发现service

设置指令

AT+SSAPCFNDSTRU=<client_id>,<conn_id>,<type>,[uuid],<start_hdl>,<end_hdl>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <type>：查找类型

    1：首要服务

    3：属性

  • <uuid>: 缺省参数, 默认为0, 输入任意UUID查询所有服务
  • <start_hdl>: service的handle
  • <end_hdl>: 对应的PROPERTY与DESCR的最大handle

示例

AT+SSAPCFNDSTRU=0,0,1,0,0,0xff

注意

发送服务发现指令时需要指定对应service或者PROPERTY的UUID，回调中会打印对应的UUID与hdl或传0会打印所有service的信息。

通过句柄发现service

设置指令

AT+SSAPCFNDSTRUBYHDL=<client_id>,<conn_id>,<type>,<start_hdl>,<end_hdl>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <type>：查找类型，取值如下：

    1：首要服务。

    3：属性。

  • <start_hdl>：查找的服务起始句柄
  • <end_hdl>：查找的服务结束句柄

示例

AT+SSAPCFNDSTRUBYHDL=0,0,1,0,0xff

注意

-

查找类型字段说明：

typedef enum {
SSAP_FIND_TYPE_SERVICE_STRUCTURE = 0x00,     /*服务结构*/
SSAP_FIND_TYPE_PRIMARY_SERVICE   = 0x01，   /*首要服务*/
SSAP_FIND_TYPE_REFERENCE_SERVICE = 0x02,      /*引用服务*/
SSAP_FIND_TYPE_PROPERTY          = 0x03,       /*属性*/
SSAP_FIND_TYPE_METHOD            = 0x04,       /*方法*/
SSAP_FIND_TYPE_EVENT             = 0x05,        /*事件*/
} ssap_find_type_t;

客户端向服务端写入数据

设置指令

AT+SSAPCWRITECMD=<client_id>,<conn_id>,<handle>,<type>,<len>,<write_data>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<client_id>：客户端id

<conn_id>：连接id

<handle>：属性句柄(property handle)

<type>：属性类型，取值(0-0xFF)：传0时修改property的值, 传2时修改CCCD的值,剩余值不做校验.

<len>：写入数据长度

<write_data>：写入数据段

示例

AT+SSAPCWRITECMD=0,0,2,0,2,0x8899

注意

-

客户端向服务端发送写请求

设置指令

AT+SSAPCWRITEREQ=<client_id>,<conn_id>,<handle>,<type>,<len>,<write_data>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<client_id>：客户端id

<conn_id>：连接id

<handle>：属性handle,(property handle)

<type>：属性类型, 取值(0-0xFF)：传0时修改property的值, 传2时修改CCCD的值,剩余值不做校验.

<len>：写入数据长度

<write_data>：写入数据段

示例

AT+SSAPCWRITEREQ=0,0,2,0,2,0x8899

注意

-

设置服务端信息

设置指令

AT+SSAPSSETINFO=<mtu_size>,<version>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <mtu_size>：ssap通道mtu。

    最小值：251

    最大值：1500

  • <version>：版本号（预留字段）。

示例

AT+SSAPSSETINFO=251,1

注意

-

设置客户端信息

设置指令

AT+SSAPCEXCHINFO=<client_id>,<conn_id>,<mtu_size>,<version>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <client_id>：客户端id
  • <conn_id>：连接id
  • <mtu_size>：ssap通道mtu。

    最小值：251

    最大值：1500

  • <version>：版本号（预留字段）。

示例

AT+SSAPCEXCHINFO=0,0,251,1

注意

-

客户端通过uuid发送读请求

设置指令

AT+SSAPCREADBYUUID=<client_id>,<conn_id>,<uuid>,<type>,<start_hdl>,<end_hdl>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<client_id>：客户端id

<conn_id>：连接id

<uuid>：uuid

<type>：客户端类型, 取值：0/1/3

<start_hdl>：开始handle

<end_hdl >：结束handle

示例

AT+SSAPCREADBYUUID=0,0,0x1234,0,0,0xFFFF

注意

handle可根据发现服务的回显设置

客户端读取服务端属性数据

设置指令

AT+SSAPCREADREQ=<client_id>,<conn_id>,<handle>,<type>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<client_id>：客户端id（预留参数）

<conn_id>：连接id

<handle>：property handle（服务发现的回显会打印）

<type>：客户端类型，取值：0/1/3

示例

AT+SSAPCREADREQ=0,0,2,0

注意

读数据时的handle需与写入数据时的handle一致

表 1 设备外观值一览表

设备外观

值

说明

BLE_APPEARANCE_UNKNOWN

0

None

BLE_APPEARANCE_GENERIC_PHONE

64

Generic category

BLE_APPEARANCE_GENERIC_COMPUTER

128

Generic category

BLE_APPEARANCE_GENERIC_WATCH

192

Generic category

BLE_APPEARANCE_WATCH_SPORTS_WATCH

193

Watch subtype

BLE_APPEARANCE_GENERIC_CLOCK

256

Generic category

BLE_APPEARANCE_GENERIC_DISPLAY

320

Generic category

BLE_APPEARANCE_GENERIC_REMOTE_CONTROL

384

Generic category

BLE_APPEARANCE_GENERIC_EYE_GLASSES

448

Generic category

BLE_APPEARANCE_GENERIC_TAG

512

Generic category

BLE_APPEARANCE_GENERIC_KEYRING

576

Generic category

BLE_APPEARANCE_GENERIC_MEDIA_PLAYER

640

Generic category

BLE_APPEARANCE_GENERIC_BARCODE_SCANNER

704

Generic category

BLE_APPEARANCE_GENERIC_THERMOMETER

768

Generic category

BLE_APPEARANCE_THERMOMETER_EAR

769

Thermometer subtype

BLE_APPEARANCE_GENERIC_HEART_RATE_SENSOR

832

Generic category

BLE_APPEARANCE_HEART_RATE_SENSOR_HEART_RATE_BELT

833

Heart Rate Sensor subtype

BLE_APPEARANCE_GENERIC_BLOOD_PRESSURE

896

Generic category

BLE_APPEARANCE_BLOOD_PRESSURE_ARM

897

Blood Pressure subtype

BLE_APPEARANCE_BLOOD_PRESSURE_WRIST

898

Blood Pressure subtype

BLE_APPEARANCE_HUMAN_INTERFACE_DEVICE_HID

960

HID Generic

BLE_APPEARANCE_KEYBOARD

961

HID subtype

BLE_APPEARANCE_MOUSE

962

HID subtype

BLE_APPEARANCE_JOYSTICK

963

HID subtype

BLE_APPEARANCE_GAMEPAD

964

HID subtype

BLE_APPEARANCE_DIGITIZER_TABLET

965

HID subtype

BLE_APPEARANCE_CARD_READER

966

HID subtype

BLE_APPEARANCE_DIGITAL_PEN

967

HID subtype

BLE_APPEARANCE_BARCODE_SCANNER

968

HID subtype

BLE_APPEARANCE_GENERIC_GLUCOSE_METER

1024

Generic category

BLE_APPEARANCE_GENERIC_RUNNING_WALKING_SENSOR

1088

Generic category

BLE_APPEARANCE_RUNNING_WALKING_SENSOR_IN_SHOE

1089

Running Walking Sensor subtype

BLE_APPEARANCE_RUNNING_WALKING_SENSOR_ON_SHOE

1090

Running Walking Sensor subtype

BLE_APPEARANCE_RUNNING_WALKING_SENSOR_ON_HIP

1091

Running Walking Sensor subtype

BLE_APPEARANCE_GENERIC_CYCLING

1152

Generic category

BLE_APPEARANCE_CYCLING_CYCLING_COMPUTER

1153

Cycling subtype

BLE_APPEARANCE_CYCLING_SPEED_SENSOR

1154

Cycling subtype

BLE_APPEARANCE_CYCLING_CADENCE_SENSOR

1155

Cycling subtype

BLE_APPEARANCE_CYCLING_POWER_SENSOR

1156

Cycling subtype

BLE_APPEARANCE_CYCLING_SPEED_AND_CADENCE_SENSOR

1157

Cycling subtype

BLE_APPEARANCE_INVALID

65536

out of uint16_t

SLE AT命令使用场景示例

以下演示了使用AT命令快速进行构建SLE server和SLE client，扫描、连接、数传等操作，各个命令含义可以在该文档中查找到。

SLE server端：

AT+SLEENABLE
AT+SSAPSREGCBK
AT+SLEATCOMMONREGCBK
AT+SLEREGCONNCBK
AT+SLESETADDR=0,0x000000000063
AT+SLESETADVPAR=1,3,0x400,0x400,0,000000000063,0,000000000000
AT+SLESETADVDATA=1,10,4,aabbccddeeff11223344,11224455
AT+SLESTARTADV=1  # 开始广播
AT+SSAPSADDSRV=0x1234
AT+SSAPSSYNCADDSERV=0x2223,1
AT+SSAPSSYNCADDPROPERTY=16,0x2224,0x03,0x08,6,0x112233445566
AT+SSAPSSYNCADDDESCR=16,17,0xa90a,0x03,0x13,2,2,0x0100
AT+SSAPSSTARTSERV=16

SLE client端：

AT+SLEENABLE
AT+SLEATCOMMONREGCBK
AT+SLEREGCONNCBK
AT+SSAPCREGCBK
AT+SLESETADDR=0,0x999999990115
AT+SLECONN=0,0x000000000063  # 发起连接
AT+SLEPAIR=0,0x000000000063  # 发起配对
AT+SSAPCWRITECMD=0,0,0x11,0,7,0x123456789abcde  # 发送写命令
AT+SSAPCREADREQ=0,0,0x11,0  # 发送读请求
AT+SSAPCWRITEREQ=0,0,0x11,0,2,0x7890  # 发送写请求
AT+SSAPCFNDSTRU=0,0,0x1,0,0,0xff
AT+SLESETSCANPAR=1,0x48,0x48
AT+SLESTARTSCAN
AT+SLESTOPSCAN

雷达模块AT命令

设置雷达状态

设置指令

AT+RADARSETST=<status>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<status>：雷达状态。

0：stop

1：start

2：reset

3：resume

示例

AT+RADARSETST=1启动雷达，AT+RADARSETST=0停止雷达。

注意

启动雷达之前，需启动STA或SoftAp，STA处于关联或断开连接状态均可使用。

查询雷达状态

设置指令

AT+RADARGETST

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+RADARGETST

注意
  • 返回雷达当前状态：

    0：idle；

    1：running。

  • 执行AT+RADARSETST=1命令后，查询状态应为1，否则雷达功能异常。

设置雷达退出延时

设置指令

AT+RADARSETDLY=<dly_time>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<dly_time>：雷达有目标到无目标状态退出时间：范围：1~43200，单位：s。

示例

AT+RADARSETDLY=20 设置雷达有目标到无目标状态退出时间为20s。

注意

从有目标状态切换到无目标状态后，感知指示灯灭。

查询雷达退出延时

设置指令

AT+RADARGETDLY

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+RADARGETDLY

注意

返回雷达当前有目标到无目标状态退出时间。

查询雷达天线隔离度信息

设置指令

AT+RADARGETISO

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+RADARGETISO

注意

返回雷达当前所使用信道条件下的天线隔离度信息。

设置雷达维测参数

设置指令

AT+RADARSETPARA=<times>,<loop>,<ant>,<wave>,<dbg_type>,<period>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<times>：雷达子帧发送次数，

0：无限次，雷达开启后一直发送，直到雷达关闭，

1~20：1次~20次，用于调试。

<loop>：单个子帧雷达波形循环发送次数，默认设置为8。

<ant>：接收通路选择，默认设置为0。

<wave>：雷达发射波形类型选择，默认设置为2。

<dbg_type>：维测信息输出选择，范围0~4，

0：UART0只输出基础流程日志，UART1无输出；

1：UART0输出基础流程日志+单帧基础检测结果，UART1输出脉压后原始数据+单帧维测结果；

2：UART0输出基础流程日志+单帧基础检测结果，UART1输出ADC原始数据+单帧维测结果（<period>需调至15000以上）；

3：UART0输出基础流程日志+单帧基础检测结果，UART1输出单帧维测结果；

4：UART0输出基础流程日志+单帧基础检测结果+单帧维测结果，UART1无输出。

<period>：雷达子帧间隔，单位μs，范围3000~100000，默认设置为5000，调试中可设置更大值。

示例

AT+RADARSETPARA=0,8,0,2,0,5000

注意

无

设置雷达算法参数套选择

设置指令

AT+RADARLAGCTRL=<height>,<material>,<scenario>,<fusion_track>,<fusion_ai>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<height>：模组安装位置架高信息，范围0~2。

  • 0：安装架高为0~1.5米；
  • 1：安装架高为1.5~2.5米；
  • 2：安装架高为2.5~3.5米。

<material>：模组天线前方或周围覆盖的材料信息，范围0~1。

  • 0：塑料，或其他对天线影响不大的材料；
  • 1：金属，PCB，显示面板等，对天线影响较大的材料。

<scenario>：模组使用环境，范围0~1。

  • 0：家居环境，或其他空间类似家居等环境30㎡以下，层高3米以下
  • 1：空旷环境，30㎡以上，层高3米以上。
<fusion_track>：是否开启距离跟踪算法，默认开启，范围0~1。
  • 0：不开启；
  • 1：开启。

<fusion_ai>：是否开启AI人体识别算法（可对抗风吹动的窗帘、绿植，摇头的扇叶为塑料材质的风扇），默认开启，范围0~1。

  • 0：不开启；
  • 1：开启。

示例

AT+RADARALGCTRL=1,0,0,1,1

注意

前三个参数设置，再加上当前wifi是ap还是sta模式，在固件中可以映射到16套参数。

需按照协议范围设置，超出后会导致设置不成功，从而选择默认参数套。

设置对应雷达算法参数套下的算法参数值

设置指令

AT+RADARALGPARA=<d_th_1m>,<d_th_2m>,<p_th>,<t_th_1m>,<t_th_2m>,<b_th_ratio>,<b_th_cnt>,<a_th>,<write_to_flash>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<d_th_1m>：靠近1米档检测门限，单位dB，范围0~99。

<d_th_2m>：靠近2米档检测门限，单位dB，范围0~99。

<p_th>：存在6米档位检测门限，单位dB，范围0~99。

<t_th_1m>：距离跟踪1米档位检测门限，单位分米，范围0~30。

<t_th_2m>：距离跟踪2米档位检测门限，单位分米，范围0~30。

<b_th_ratio>：抗频谱对称干扰百分比门限，范围0~99。

<b_th_cnt>：抗频谱对称干扰数量门限，范围0~99。

<a_th>：AI人体识别相似度门限，范围0~99。

<write_to_flash>: 是否写入flash, 1为写入flash, 范围0~1。

示例

AT+RADARALGPARA=38,28,30,10,20,50,15,70,0

注意

需按照协议范围设置，超出后会导致设置不成功，从而使用默认参数。

平台模块AT命令

读取NV项

设置指令

AT+NVREAD=<key_id>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <key_id>：需要读取的NV项的ID

示例

AT+NVREAD=0x3 //读取ID为0x3的NV项

NV[0x3] is permanent //该NV项持有永久属性，无法通过命令或者接口修改NV值

NV[0x3] is non_upgrade //该NV项持有不可升级属性，无法通过OTA修改NV值

nv_value[0] = [0x1] //该NV项长度为一个字节，第一个字节值为1

OK

注意

-

修改NV项

设置指令

AT+NVWRITE=<key_id>,<attr>,<length>,<value>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<key_id>：需要修改的NV项的ID

<attr>：需要修改的属性值，

  • 0：普通NV
  • 1：永久NV，不可修改/升级
  • 4：不可升级NV，可修改，不可OTA升级

<length>：需要修改的值的长度，对于非加密NV项，支持最大值为4060；加密NV项为4048

<value>：需要修改的值，每两个字符识别为一个字节

示例

AT+NVWRITE=0x5,0,6,010203040506 将ID为0x5的NV项的值修改为[1,2,3,4,5,6]

nv_value[0] = [0x1]

nv_value[1] = [0x2]

nv_value[2] = [0x3]

nv_value[3] = [0x4]

nv_value[4] = [0x5]

nv_value[5] = [0x6]

OK

注意
  • value输入时不要加'0x'头，不然会影响对length的判断

写入efuse mac

设置指令

AT+EFUSEMAC=<mac_addr>,<type>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<mac_addr>：需要设置的mac_addr，全0，全1，组播地址会自动返错，设置失败

<type>：设置mac地址的类型，

  • 0：写入wifi mac地址
  • 1：写入nv mac
  • 2：写入sle mac地址

示例

AT+EFUSEMAC=00:22:33:44:55:cc,0 写入wifi mac地址，最多可写四次，软件使用最后一次写入值

OK

AT+EFUSEMAC=00:22:33:44:55:44,2 写入sle mac地址，只能写入一次

OK

注意

-

读取efuse mac

设置指令

AT+EFUSEMAC?

响应
  • 成功：OK
  • 失败：ERROR

参数说明

无

示例

AT+EFUSEMAC?

+EFUSEMAC: NV MAC 00:00:00:00:**:** // 打印NV存储的mac地址

+EFUSEMAC: EFUSE MAC 00:22:33:44:**:** // 打印写入efuse中的wifi mac地址（打印最后一次写入的地址）

+EFUSEMAC: Efuse mac chance(s) left: 0 times. // 提示efuse中wifi的mac地址还能写几次（最多写四次）

+EFUSEMAC: EFUSE SLE MAC 00:22:33:44:**:** // 打印efuse中保存的sle mac地址

+EFUSEMAC: NV SLE MAC 00:00:00:00:**:**

OK

注意

-

写入用户预留位

设置指令

AT+CUSTOMEFUSE=<efuse_data>[,<force>]

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <efuse_data>：0x0123456789abcdef2546565487341248，0x开头的128bit 16进制数，高位与efuse高位对应
  • <force>：该参数为可选参数；表示是否强制写入，当设置为强制写入时，忽略要写入bit位的状态，efuse_data中为1的bit会确保为1，为0的bit不会被写入efuse

    0：不强制写

    1：强制写入

示例

按以下流程依次将最低位和次低位写1：

  1. AT+CUSTOMEFUSE=0x00000000000000000000000000000001

    OK

    该命令可以把最低bit位写为1，需要将最低位配置为1，其他不需要写入的bit位配置为0

  2. AT+CUSTOMEFUSE=0x00000000000000000000000000000002

    ERROR

    由于整个客户预留位已有最低位被写入，因此不能继续写入

  3. AT+CUSTOMEFUSE=0x00000000000000000000000000000002,1

    OK

    配置第二个参数为1后，可再次写入客户预留位。该命令执行完后，结合第一条命令，此时最低位和次低位都写为1，需要注意，因此查询整个客户预留位结果为0x00000000000000000000000000000003

注意

-efuse_data数据位宽必须为128bit，为0的数据位不可省略，该命令只在产测版本可使用。

写入eduse_data时需注意，要写入的bit位写1，不需要写入的bit位写0。

写入的bit位不能与之前已写入的bit位有重叠。

由于efuse只能将bit位从0写为1，不能从1写为0，本命令也有同样的约束。

查询用户预留位

设置指令

AT+CUSTOMEFUSE?

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+CUSTOMEFUSE?

RESERVED EFUSE:0x1032547698badcfeefcdab8967452301

OK

注意

该命令只在产测版本可使用。

打印版本号

设置指令

AT+CSV

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+CSV

SDK Version:1.10.T0

OK

注意

-

打印死机信息

设置指令

AT+DUMP

响应
  • 成功：OK
  • 失败：无死机信息打印

参数说明

-

示例

AT+dump

No crash dump found!

OK

或

打印死机信息

APP|--------------Last Crash info dump--------------

APP|task:at

thrdPid:0xb

type:0x7

nestCnt:1

phase:Task

ccause:0x1

mcause:0x7

mtval:0x0

......

注意

仅保存最后一次死机信息，且只打印一次，可导出后再通过脚本解析

设置打印等级

设置指令

AT+LOGL=<level>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <level>：0：debug级别，1：warn级别，2：error级别

示例

AT+LOGL=1 //设置打印等级

+LOGL:1

OK

AT+LOGL //查询打印等级

+LOGL:1

OK

注意
  • 无参数时为查询打印等级
  • 产测版本不支持
  • 该命令供客户使用，且仅对以下打印接口生效：

    dfx_print_info，dfx_print_warn，dfx_print_error，dfx_print

设置IO工作模式

设置指令

AT+SETIOMODE=<GPIO ID>,<MODE>,<PULL>,<DS>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <GPIO ID>：0~18
  • <MODE>：0~7，IO管脚复用模式，各管脚支持的复用模式不同，请参考《芯片 用户指南》。
  • <PULL>：0~3，引脚上下拉状态：

    0：去使能；

    1：下拉；

    2：强上拉；

    3：上拉。

  • <DS>：0~7，引脚驱动能力，7到0，驱动能力依次减弱。

示例

AT+SETIOMODE=1,2,3,4

+SETIOMODE:<GPIO ID>,<MODE>,<PULL>,<DS>

OK

注意



查询IO工作模式

设置指令

AT+GETIOMODE=<GPIO ID>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <ID>：0~18

示例

AT+GETIOMODE=1

+GETIOMODE:<GPIO ID>,<MODE>,<PULL>,<DS>

OK

  • <MODE>：0~7，IO管脚复用模式，各管脚支持的复用模式不同，请参考《芯片 用户指南》。
  • <PULL>：0~3，引脚上下拉状态：

    0：去使能；

    1：下拉；

    2：强上拉；

    3：上拉。

  • <DS>：0~7，引脚驱动能力，7到0，驱动能力依次减弱。

注意

-

设置GPIO工作为输入或输出

设置指令

AT+GPIODIR=<GPIO ID>,<DIR>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <GPIO ID>：0~18
  • <DIR>：0：输入，1：输出

示例

AT+GPIODIR=2,1

+GPIODIR:<GPIO ID>,<DIR>

OK

注意

当查询的ID对应管脚不为GPIO复用状态时会返错

设置GPIO的电平状态

设置指令

AT+WTGPIO=<GPIO ID>,<LEVEL>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <GPIO ID>：0~18
  • <LEVEL>：0：低电平，1：高电平

示例

AT+WTGPIO=3,1

+WRGPIO:<GPIO ID>,<DIR>,<LEVEL>

OK

  • <DIR>：0：输入，1：输出

注意

当查询的ID对应管脚不为输出模式时会返错

读取GPIO的电平状态

设置指令

AT+RDGPIO=<GPIO ID>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <ID>：0~18

示例

AT+RDGPIO=2

+RDGPIO:<GPIO ID>,<DIR>,<LEVEL>

OK

  • <DIR>：

    0：输入

    1：输出

  • <LEVEL>：

    0：低电平

    1：高电平

注意

-

写入第二个用户预留位

须知： 该写入为不可逆操作，写入的EFUSE位为复用安全启动中根公钥HASH的EFUSE区域，写入该区域后，将无法使用安全启动功能。

设置指令

AT+CUSTOMEFUSEREUSEFAPC=<efuse_data>

响应
  • 成功：OK
  • 失败：ERROR

参数说明
  • <efuse_data>：0x0123456789abcdef2546565487341248，0x开头的128bit 16进制数，高位与EFUSE高位对应

示例

AT+CUSTOMEFUSEREUSEFAPC=0x0123456789abcdef2546565487341248

OK

注意

-efuse_data数据位宽必须为128bit，高位为0时不可省略，该命令只在产测版本可使用。

-该命令最多可执行成功两次，第二次写入时为在第一次写入内容的尾部追加写入，非覆盖。

查询第二个用户预留位

设置指令

AT+CUSTOMEFUSEREUSEFAPC?

响应
  • 成功：OK
  • 失败：ERROR

参数说明

-

示例

AT+CUSTOMEFUSEREUSEFAPC?

RESERVED2 EFUSE:0x1032547698badcfeefcdab8967452301

OK

注意

-该命令只在产测版本可使用。

-该命令优先读取第二组128bit数据，读取为空后(全0)会读取第一组数据，第一组数据也为空时，返回全0数据。

AT+SETUART 配置串口功能

设置指令

AT+SETUART=<debug_uart>,<at_uart>,<hso_uart>

响应
  • 成功：OK
  • 失败：ERROR

参数说明

<debug_uart>：debug打印串口，取值范围：0～2，默认值为0

<at_uart>：AT命令串口，取值范围：0～2，默认值为0

<hso_uart>：HSO通信串口，取值范围：0～2，默认值为1

三个UART取值0、1、2对应的串口如下：

0：UART 0

1：UART 1

2：UART 2

示例

AT+SETUART=0,0,1

OK

AT+SETUART=0,1,2

OK

注意
  • HSO必须独占一个串口。
  • 该命令配置在单板重启后才能生效。
  • 该命令在产测版本不支持，产测版本仅有打印。
