前言
本文档主要针对WS63V100中NV存储模块的使用进行介绍。用于指导工程人员能够快速使用NV模块进行二次开发。
与本文档相对应的产品版本如下。
本文档主要适用于以下工程师：
技术支持工程师
软件工程师
在本文中可能出现下列标志，它们所代表的含义如下。
|
||
|
||
NV简介
NV模块用于本地存储器中存储非易失性数据。NV中的每项数据以类似key-value的方式进行定义，数据项中包含唯一的索引key和自定义数据类型的value。
NV项可通过两种方式进行存储：编译预置和API写入。
编译预置是指开发者可在代码编译阶段，通过修改NV头文件和NV配置文件的方式生成客制化的NV镜像，在镜像烧录的过程中统一烧录到存储介质中。预置的NV在代码运行阶段可通过API接口进行读取和更新。
API写入是指用户可直接在代码中调用API接口写入新的NV项，具体使用方法请参见“NV API指南”。
NV编译预置
编译预置的方式不支持加密NV项的生成。如需写入加密NV项，必须使用API接口。
新增NV项
新增NV项流程
在头文件中新增kvalue的数据类型定义（非必须，如果是通用类型数据可忽略此步骤）。
在json文件中新增NV描述项。
通用数据类型：
unit8_t、unit16_t、unit32_t、bool。
自定义数据类型：
支持自定义枚举（enum）类型和结构体（struct）类型。
自定义数据类型存放路径：
middleware/chips/ws63/nv/nv_config/include/nv_common_cfg.h
当用户使用通用或已定义的数据类型时，不涉及上述文件的修改；当用户要新增枚举或结构体类型时，需在上述文件中定义。
NV描述项文件路径：
middleware/chips/ws63/nv/nv_config/cfg/acore/app.json
定义说明：
表 1 NV配置选项说明
在NV的配置中，每个字段的详细描述如下：
key_id：
以十六进制形式给出的NV项ID。key_id必须唯一，不能重复，因此建议用户在“key_id.h”中预留的用户区间内取值，避免不同模块使用NV互相影响。
key_status：
用于标记是否将该项的NV值编到生成的bin文件中。该字段为“alive”，表示NV项生效，当前固件版本正在使用此key；若为其他的字段或空，则不生效。
structure_type：
NV项的数据类型。已在“新增kvalue数据类型”中详细描述。
attributions：NV项属性值。1 、2、4为互斥关系，三选一。
1：Normal nv（普通NV，可修改）。
2：Permanent nv（不可修改）。
4：Un-upgrade nv（不随版本升级而修改）。
value：
如果value不是上述通用数据类型，任何结构都必须以列表的形式书写，有如下两种情况：
列表所有成员全部赋值。
只对列表前面若干个成员赋值。这表明对末尾未赋值的成员缺省赋值为0。
新增NV项示例
在“middleware/chips/ws63/nv/nv_config/include/nv_common_cfg.h”文件中新增自定义结构体。新增自定义数据类型示例如下：
新增结构体类型且结构体内都为基础类型：
typedef struct { int8_t param1; int8_t param2; int8_t param3; int8_t param4; int8_t param5; uint32_t param6; uint32_t param7; int32_t param8; uint32_t param9; uint32_t param10; uint32_t param11; uint32_t param12; uint32_t param13; uint32_t param14; uint32_t param15; uint32_t param16; uint32_t param17; } sample_type_t;
新增结构体类型且结构体内有数组类型：
typedef struct { uint16_t param1; uint16_t param2; uint16_t param3; uint16_t param4[2]; } sample_two;
新增枚举类型：
typedef enum { PARAM1, PARAM2, PARAM3, PARAM4 } sample_three;

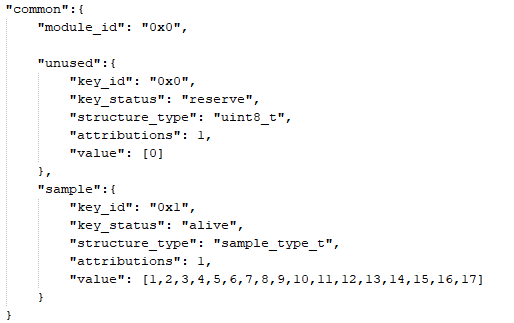

在“middleware/chips/ws63/nv/nv_config/cfg/acore/app.json”文件中添加新的NV项。
编译生成NV镜像
须知： 使用build.py编译非boot目标，如ws63-liteos-app、ws63-liteos-xts等时，会默认编译生成NV镜像并打包，打包时默认仅包含ws63_all_nv.bin，不包含ws63_all_nv_factory.bin，若需打包ws63_all_nv_factory.bin，可在编译命令中加入额外参数进行打包，例如：“python3 build.py -c ws63-liteos-app -def=PACKET_NV_FACTORY;”。
在全量编译时自动生成NV镜像，如图 build_nvbin.py脚本执行成功所示即为成功，即可在输出路径下生成“ws63_all_nv.bin”文件，可直接烧录使用。
输出路径：output\ws63\acore\nv_bin\ws63_all_nv.bin
NV API指南
功能描述
NV 当前支持存储最多16K(存在管理结构体占用空间，实际略小于16K)数据，备份分区大小与NV主区一致，总计占用32K flash 空间，API主要提供以下几种功能：
NV项写入：
保存需要存储的格式化数据。除普通属性的NV外，还可以设置NV项是否永久存储、是否加密存储和是否不可升级。
NV项读取：
从本地存储器读取NV数据。
NV信息查询：
查询NV是否已存储于本地存储器中。
查询NV空间的使用状态。
NV数据备份
对NV数据进行备份，仅在退出产测模式时会自动进行备份，不接受手动备份。
NV数据恢复
对NV数据进行恢复，可实现全量和部分恢复。
NV项的写入接口可设置NV项的属性，对于通过API动态添加的NV项，可在其写入的接口中传入其所拥有的特殊属性。
接口说明
使用NV接口需要引用NV接口头文件，路径：include/middleware/utils/nv.h
NV模块主要提供以下API：
errcode_t uapi_nv_write(uint16_t key, const uint8_t *kvalue, uint16_t kvalue_length)
errcode_t uapi_nv_write_with_attr(uint16_t key, const uint8_t *kvalue, uint16_t kvalue_length,nv_key_attr_t *attr, nv_storage_completed_callback func)
errcode_t uapi_nv_read(uint16_t key, uint16_t kvalue_max_length, uint16_t *kvalue_length, uint8_t *kvalue)
errcode_t uapi_nv_read_with_attr(uint16_t key, uint16_t kvalue_max_length, uint16_t *kvalue_length,uint8_t *kvalue, nv_key_attr_t *attr)
errcode_t uapi_nv_get_store_status(nv_store_status_t *status)
errcode_t uapi_nv_set_restore_mode_all(void);
说明：该接口可实现备份区全部数据的恢复，工作区内没有进行备份数据将会被删除，即全量恢复后工作区和备份区的内容完全一致，调用后不会立即恢复，将在重新启动后进行恢复操作。 |
|
errcode_t uapi_nv_set_restore_mode_partitial(const nv_restore_mode_t *restore_mode);
通过控制恢复标记结构体内region_mode数组中的标记为0或者1，实现对指定的region区的数据恢复出厂。 说明：该接口可实现将备份区内指定region的数据恢复到工作区，标记为0的region区的数据将会保留工作区原数据，标记为1的region区内的数据恢复为备份区的数据（注：该region区域内未备份的数据将会被删除），调用后不会立即恢复，将在重新启动后进行恢复操作。 |
|
表 1 region区域划分表
说明：
NV恢复出厂时，最小单位为一个region区，不支持进行单独NV项的恢复。
“uapi_nv_set_restore_mode_all”和“uapi_nv_set_restore_mode_partitial”两个函数仅是设置NV恢复出厂的标记，实际恢复出厂的操作需要在复位设备后执行。
开发指引
下述为NV读写接口的使用指引。API调用处以加粗突出。
写入默认Normal类型NV。
uint8_t *test_nv_value; /* 要写入的NV value保存在test_nv_value中 */ uint32_t test_len = 15; /* 长度为test_len ，示例中为15*/ uint16_t key = TEST_KEY; /* TEST_KEY 为该key的ID*/ errcode_t nv_ret_value = uapi_nv_write(key, test_nv_value, test_len); if (nv_ret_value != ERRCODE_SUCC) { return ERRCODE_FAIL; } return ERRCODE_SUCC;写入带属性NV（配置永久属性，其他略）。
uint8_t *test_nv_value; /* 要写入的NV value保存在test_nv_value中 */ uint32_t test_len = 15; /* 长度为test_len，例中为15 */ uint16_t key = TEST_KEY; nv_key_attr_t attr = {0}; attr.permanent = true;/* 永久属性设为true */ attr.encrypted = false; attr.non_upgrade = false; errcode_t nv_ret_value = uapi_nv_write_with_attr(key, test_nv_value, test_len, &attr, NULL); if (nv_ret_value != ERRCODE_SUCC) { return ERRCODE_FAIL; } /* APP PROCESS */ return ERRCODE_SUCC;读取NV。
uint16_t key = TEST_KEY; uint16_t key_len= test_len; uint16_t real_len= 0; uint8_t *read_value = malloc(key_len); if (read_value == NULL) { return ERRCODE_MALLOC; } if (uapi_nv_read(key, key_len, &real_len, read_value) != ERRCODE_SUCC) { /* ERROR PROCESS */ uapi_free(read_value); return ERRCODE_FAIL; } /* APP PROCESS */ free(read_value); return ERRCODE_SUCC;
读取NV及属性。
uint16_t key = TEST_KEY; uint16_t key_len = test_len; uint16_t real_len = 0; uint8_t *read_value = malloc(key_len); nv_key_attr_t attr = {false, false, false, 0}; ext_errno nv_ret = uapi_nv_read_with_attr(key, key_len, &real_len, read_value, &attr); if (nv_ret != ERRCODE_SUCC ) { uapi_free(read_value); return ERRCODE_FAIL; } free(read_value); return ERRCODE_SUCC;
注意事项
uapi_nv_write：默认不对所存储的key添加额外属性（是否永久存储、是否加密存储等）。
uapi_nv_write_with_attr：可同时配置key属性和注册回调函数。在WS63V100中回调函数可以忽略，传NULL即可。
NV项存储在Flash中时，以Flash器件的sector为单位进行管理。NV页的数量默认配置为4页。对于4060Byte的sector，除去管理结构，单个非加密NV项的有效数据最大不应超过4060Byte。
NV属性结构体和NV空间状态结构体说明详见“nv.h”文件。
