前言

概述

本文档主要针对SLP进行相关射频测试，供相关人员参考。

读者对象

  • 软件开发工程师

  • 技术支持工程师

  • 硬件开发工程师

TX测试

流程图

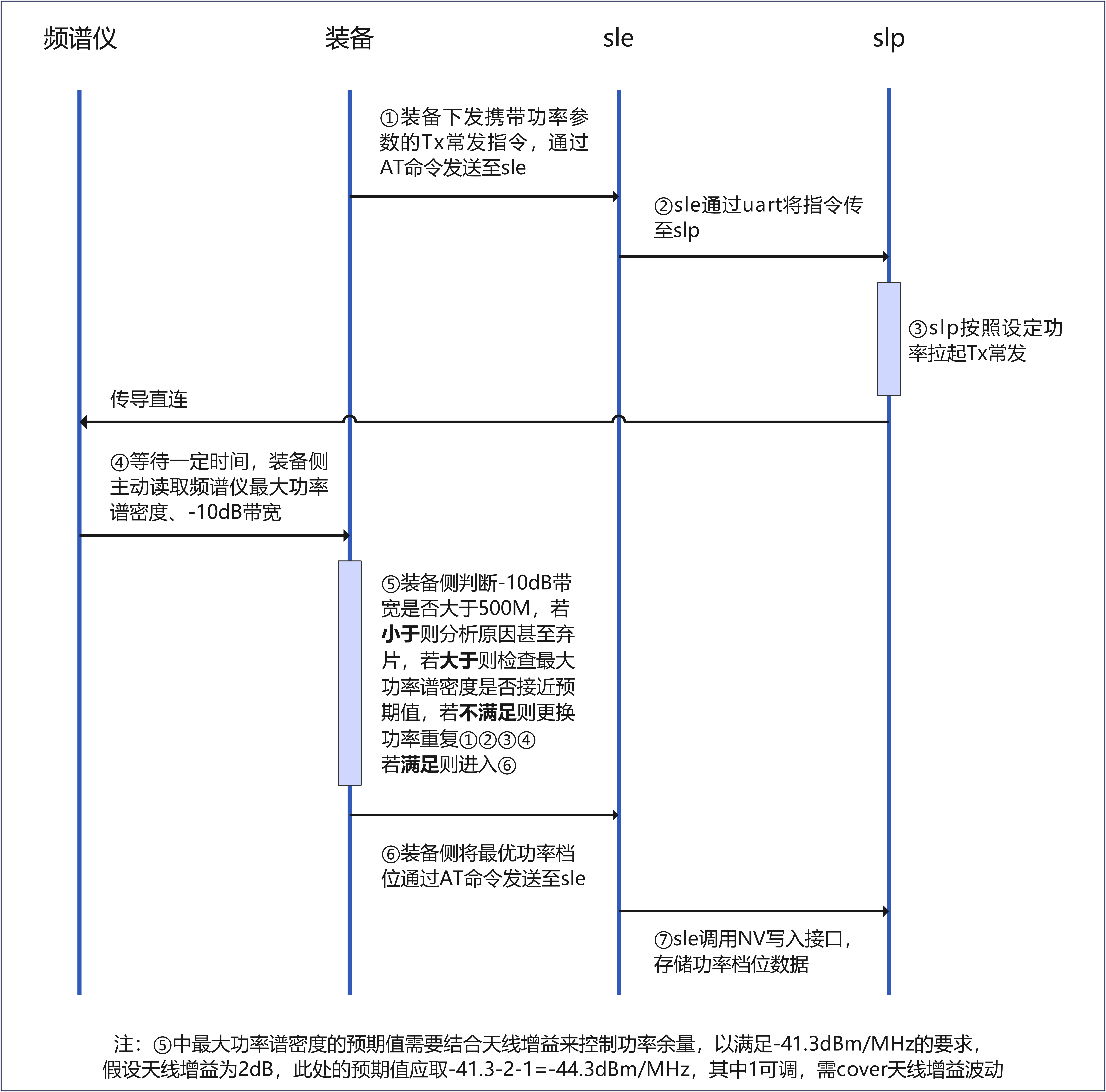

遥控器侧和dongle侧都需要进行发射功率校准，以及-10dB带宽是否大于500MHz的频谱验证，此项测试不需要遥控器和dongle交互，完成上电校准之后单独进行校准验证即可，此过程需要保证蓝牙断连情况下不能对SLP下电，具体流程如图1所示。

图 1 TX功率校准和-10dB带宽检测流程图

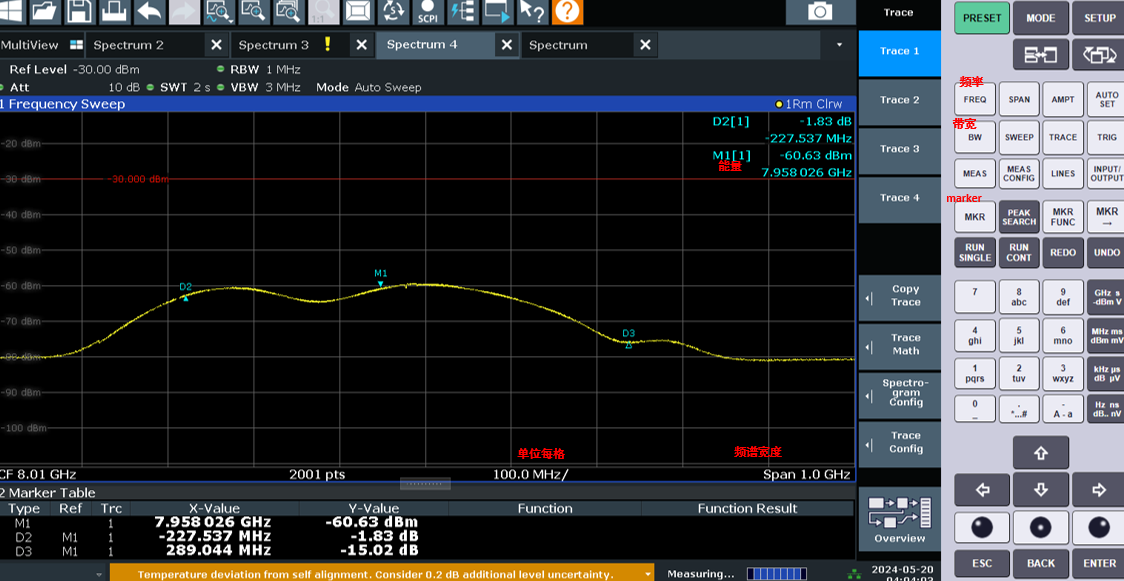

频谱仪设置

频谱仪的频率范围至少覆盖6~8.5GHz，参数设置（设置项见具体的频谱仪按钮标识）：

Freq=7.9872GHz

Span=1GHz

RBW=1MHz

VBW=3MHz

Sweep time=2s

Sweep points=2001

Trace mode=max hold

Detector=RMS

Offset=频谱仪和线缆的损耗

图 1 频谱仪设置典型参数（仅供参考）

TX常发AT命令操作流程示例：

  1. 加载SLP固件：AT+SLPPOWERON。

  2. 设置射频参数：AT+SLPSETRFSWPARAM=0,3,2,0,0,0,0,0（示例，实际数值需要和单板设计匹配，详见《Sample 使用指南》）

  3. 开启TX常发：AT+SLPSTARTRANGING=1,1,1,0,0,20,1,0xA54A,0x254A

  4. 关闭tx常发：AT+SLPSTARTRANGING=1,1,1,0,0,20,2,0xA54A,0x254A

功率配置

说明： 功率配置如表2所示，此过程需要保证蓝牙断连情况下不能对SLP下电。

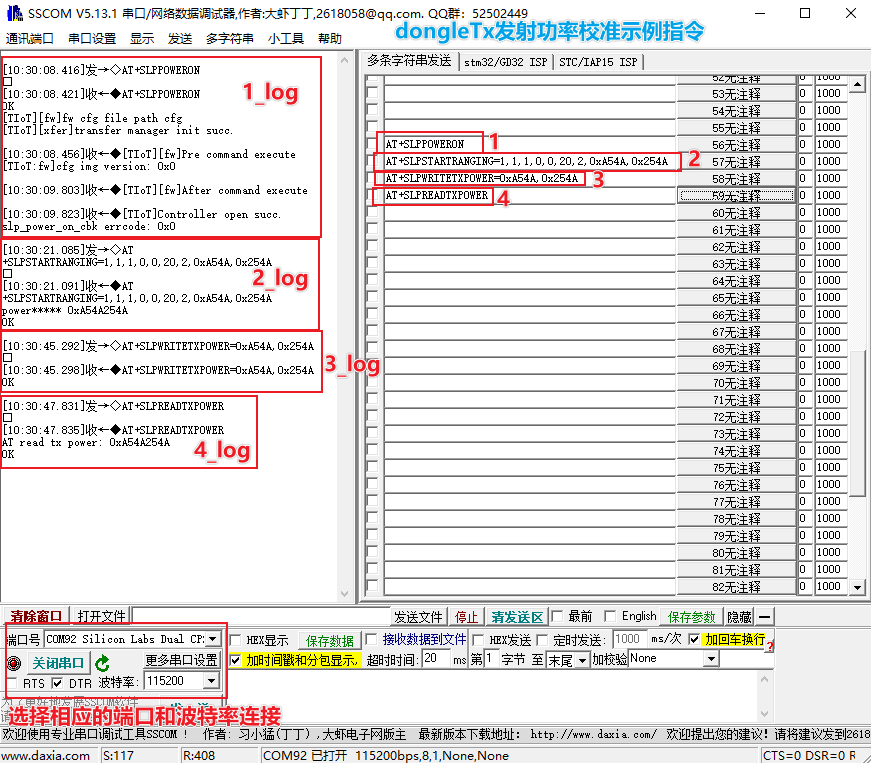

图1 校准指令示例

表 1 发射功率校准SLP接口

功能

命令

加载SLP固件

AT+SLPPOWERON

配置天线码字

AT+SLPSETRFSWPARAM=0,3,2,0,0,0,0,0（示例，实际数值需要和单板设计匹配，详见《Sample 使用指南》）

常发TX

AT+SLPSTARTRANGING=1,1,1,0,0,20,1,0xA54A,0x254A

关闭常发TX

AT+SLPSTARTRANGING=1,1,1,0,0,20,2,0xA54A,0x254A

写TX发射功率至NV

AT+SLPWRITETXPOWER=0xA54A,0x254A

从NV读取TX发射功率

AT+SLPREADTXPOWER

表 2 功率档位表

功率档位索引

芯片口实际功率单位（dBm）

线控功率码字（16进制）

0

14

0x20402040

1

13.5

0x22c522c5

2

13

0x254a254a

3

12.5

0x26cd26cd

4

12

0x28D128D1

5

11.5

0x402040

6

11

0x2C522C5

7

10.5

0x54A254A

8

10

0x6CD26CD

9

9.5

0x8D128D1

10

9

0x40402040

11

8.5

0x42C522C5

12

8

0x454A254A

13

7.5

0x474E274E

14

7

0xA0402040

15

6.5

0xA2C522C5

16

6

0xA54A254A

17

5.5

0xA7CF27CF

18

5

0xA9522952

19

4.5

0x80402040

20

4

0x82C522C5

21

3.5

0x854A254A

22

3

0x874E274E

23

2.5

0x89522952

24

2

0x8AD52AD5

25

1.5

0x18301C3

26

1

0x4080448

27

0.5

0x60C064C

28

0

0x8100850

29

-0.5

0x99309D3

30

-1

0x418301C3

31

-1.5

0x44080448

32

-2

0x460C064C

33

-2.5

0x48100850

34

-3

0x499309D3

35

-3.5

0xC18301C3

36

-4

0xC4080448

37

-4.5

0xC60C064C

38

-5

0xC8100850

结果图例

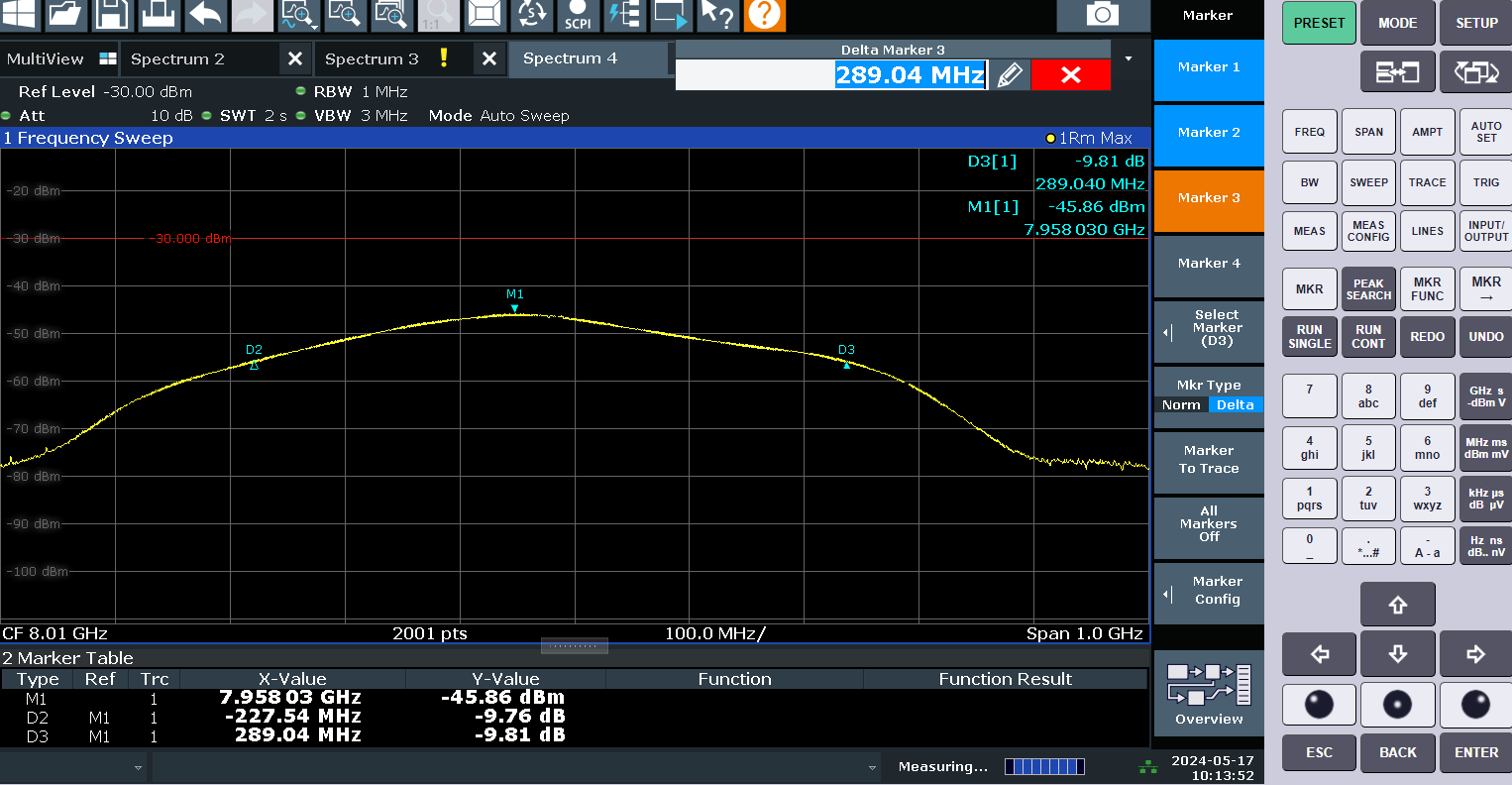

超宽带频谱测试结果如图1所示，最大辐射功率谱密度在7.958GHz的M1处，功率谱密度为-45.86dBm/MHz，D2至D3（-10dB带宽）带宽为227+289=516MHz，传导测试结果满足国家无线电管理委员会的认证标准。

图 1 超宽带频谱测试结果示意图
