前言¶

概述

本文档详细介绍了BS2XV100 低功耗sample的使用方法，旨在方便用户开发。用户在实际开发中可以完全重新写一套状态管理的代码，也可以利用该sample进行拓展开发。

BS2X系列包含BS21/BS22/BS26，本文档以BS21为例。

读者对象

本文档主要适用于以下工程师：

技术支持工程师
软件开发工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号	说明
	表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。
	表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。
	表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。
	用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。
	对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本	发布日期	修改说明
04	2025-08-07	更新“详细介绍”章节内容。
03	2025-05-30	更新“用户指南”章节内容。
02	2025-01-14	更新“用户指南”章节内容。
01	2024-05-15	第一次正式版本发布。
00B01	2024-03-01	第一次临时版本发布。

编译&测试¶

编译说明¶

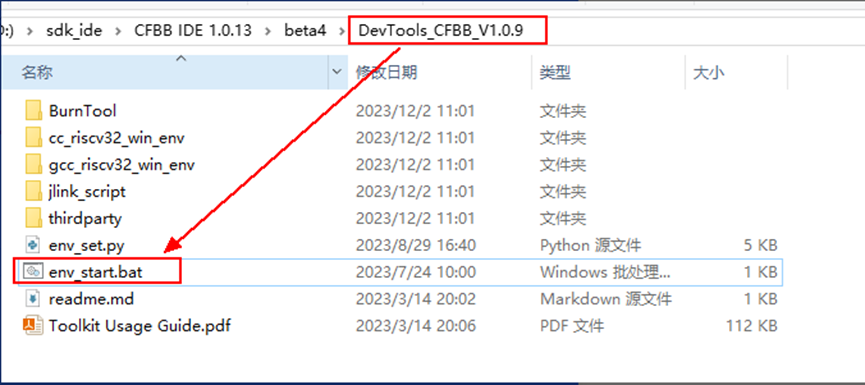

打开IDE工具目录，双击env_start.bat打开终端命令行。
命令行进到SDK对应路径。
执行“python build.py”。

输入bs21-pm序号回车即执行编译。
去SDK目录下tools\pkg\fwpkg\bs21取镜像包烧录即可。

测试说明¶

烧录bs21-pm对应镜像。
搜索并连接蓝牙“BS21-pm-demo”（pm_ble_server_adv.c中配置）。
系统会根据宏 DURATION_MS_OF_WORK_TO_STANDBY 设置的时间进入保连。
系统会根据宏 DURATION_MS_OF_STANDBY_TO_SLEEP 设置的时间进入睡眠。
系统会根据宏 PM_SAMPLE_GPIO_NUM 设置的管脚拉低时唤醒，之后重复步骤3和步骤4。

系统状态管理¶

系统状态¶

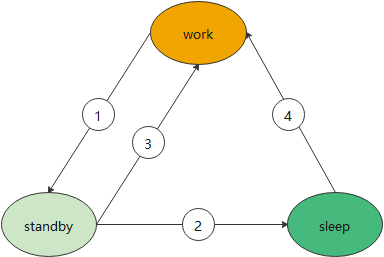

低功耗sample中将系统状态划分为工作（work）、待机（standby）和睡眠（sleep），状态切换如图1所示。

图 1 系统状态机

工作空闲一段时间进待机（保连）状态
待机（保连）空闲一段时间进深睡状态
待机（保连）状态唤醒后进入工作状态
深睡状态唤醒后进入工作状态

说明： 待机（standby）态时系统也会进睡眠，只是在此sample中“待机”时蓝牙未断连，“睡眠”时蓝牙断连了。如果用户不需要“保连”或者“断连”，那么系统只需进入“待机”态即可，用户只需在状态转移回调函数中实现相应功能即可。

接口说明¶

注册低功耗状态管理接口：errcode_t uapi_pm_state_trans_handler_register(pm_state_trans_handler_t *handler);

typedef struct pm_state_trans_handler {
    pm_state_trans_func_t work_to_standby;  /* 工作态转换到待机状态（如interval调大） */
    pm_state_trans_func_t standby_to_sleep; /* 工作态转换到深睡状态（如断连、关广播） */
    pm_state_trans_func_t standby_to_work;  /* 待机态转换到工作状态（如interval调小） */
    pm_state_trans_func_t sleep_to_work;    /* 深睡态转换到工作状态（如开广播） */
} pm_state_trans_handler_t;

设置低功耗状态转移的时间：errcode_t uapi_pm_set_state_trans_duration(uint32_t work_to_standby, uint32_t standby_to_sleep);
- work_to_standby：从工作到待机的时间，单位：ms。
- standby_to_sleep：从待机到睡眠的时间，单位：ms。
重置工作状态接口（重置工作到待机的计时器）：errcode_t uapi_pm_work_state_reset(void);
低功耗唤醒处理接口（在外设唤醒的时候调用以切换到工作状态）：errcode_t uapi_pm_wkup_process(uintptr_t arg);

状态机原理¶

概述¶

由《BS2XV100 低功耗开发指南》中的介绍可以知道，睡眠管理模块在LiteOs的IDLE线程中被调用到，满足睡眠条件系统则进睡眠。

图 1 睡眠条件

其中一个条件是“不存在睡眠否决票”，系统状态机入口中有投了一个睡眠否决票，如图2所示。

图 2 pm_sys初始化

睡眠管理接口判定存在否决票则不进睡眠，在“适当”的时候将该否决票移除掉，则系统就可以进睡眠。

对于BS2X的产品形态来说，一般要控制系统“何时”进入保连态、“何时”进入睡眠态，所以这里必然要有一个“定时器”。

低功耗sample中利用OsTick实现了这一计时功能（当然，用户也可以用软Timer或者周期性线程实现）。

详细介绍¶

pm_sys_entry初始化时，创建了一线程，即pm_sys_task，该线程由消息触发进入：

以下场景会写消息队列：

“工作->待机”或者“待机->睡眠”定时时间到，如下：
由“待机”态或“睡眠”态唤醒时，主动切换到“工作”态，如下：

状态切换时会调用用户由 uapi_pm_state_trans_handler_register 接口注册的状态切换回调函数，用户需在此回调函数中实现，BT保连、断连、唤醒回连等参数配置。

此外，系统在睡眠时（standby或sleep），用户需在相应回调函数中注册唤醒源，在唤醒时需对用户所使用的外设进行恢复。

示例见：application/samples/products/lowpower/lowpower.c

说明： BS2XV100睡眠时CPU和绝大多数外设会下电，唤醒后SDK中有对CPU和部分通用外设进行恢复，用户自己初始化的外设需要在状态机管理接口中自行恢复。详情见《BS2XV100低功耗开发指南》。

使用配置说明¶

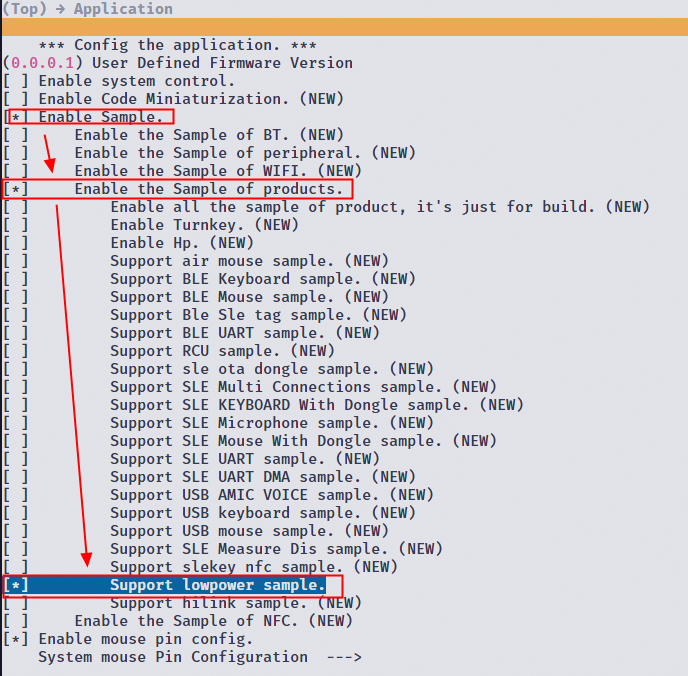

图 1 KConfig配置

KConfig中打开宏①，即可开启pm_sys这块驱动，之后使用2.2章节中的接口说明即可。
KConfig中打开宏②，即可开启pm_sys的消息队列功能，建议打开。
KConfig中修改宏③，即可调整消息队列栈空间大小，默认2K。

说明： 消息队列可以起到缓冲、异步、解耦等作用，这里更适合消息队列的使用，但是消息队列使用了线程，增加了一部分空间。理论上，非内存紧缺的情况下，强烈建议使用消息队列。非消息队列的方式虽然节省了一些空间，但是很多软件处理是直接放在中断中进行的，这里软件处理时间长可能会导致其他中断被阻塞。此外，消息队列的方式可扩展性也更强，用户在后续拓展开发时也更方便添加新的实例或节点。

用户指南¶

低功耗sample提供了一种业务状态机管理的方法，这一层代码属于业务逻辑，本应由用户自行实现。SDK中通过该sample向用户演示了一套状态管理示例方法，旨在方便用户开发。用户在实际开发中可以完全重新写一套状态管理的代码，也可以利用该sample进行拓展开发。
低功耗sample功能比较简单，用户在实际使用时，如果要基于该sample进行开发，肯定要进行适当拓展的。
低功耗sample中使用的BT相关的接口仅提供参考，后续客户有扩展功能开发，请参考协议说明。
低功耗sample旨在演示低功耗管理/开发方法，仅借用BLE接口作了个演示，用户实际开发时也会涉及到SLE场景以及BLE和SLE共存场景，在此无法提供这一开发指导。
用户在开发拓展之前可以先基于此sample简单做个功耗测试，以对功耗情况有个大概了解。
pm_sys定时状态机任务优先级被设定为最低的30，如需使用请注意任务优先级关系，不建议将其他任务的优先级设置为30。

说明： uapi_pm_work_state_reset 用来重置计时器，不重置的话到了“work_to_standby”的设定时间，系统就会进入待机，该sample中在 PM_SAMPLE_GPIO_NUM 拉低时调用该接口进行定时器重置。用户实际使用场景可能会更加复杂，有时可能无法及时调用该接口重置定时器。在用户实际使用时，除了 uapi_pm_work_state_reset 接口，也可以灵活使用 uapi_pm_set_state_trans_duration 接口，该接口会控制“work_to_standby”和“standby_to_sleep”的定时器时间，灵活设置该时间也可以达到控制“不进睡眠”和“何时进睡眠”的效果。
