前言¶

概述

本文档详细描述了BS2XV100的系统低功耗模式及应用开发指导，用于指导用户进行低功耗开发。

产品版本

与本文档对应的产品版本如下。

产品名称	产品版本
BS2X	V100

读者对象

本文档主要适用于以下工程师：

技术支持工程师
软件开发工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号	说明
	表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。
	表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。
	表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。
	用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。
	对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本	发布日期	修改说明
03	2024-08-29	更新“低功耗维测”小节内容。
02	2024-07-04	更新“低功耗维测”小节内容。
01	2024-05-15	第一次正式版本发布。更新“主频&睡眠投票”小节内容。更新“低功耗开发说明”小节内容。
00B04	2024-04-12	更新“低功耗模式”小节内容。更新“主频&睡眠投票”小节内容。更新“保连电流”小节内容。
00B03	2024-03-18	更新“低功耗原理”小节内容。更新“低功耗模式”小节内容。
00B02	2024-02-29	更新“睡眠唤醒流程”小节内容。更新“外设下电”小节内容。更新“主频&睡眠投票”小节内容。更新“低功耗维测”小节内容。
00B01	2024-01-26	第一次临时版本发布。

低功耗概述¶

低功耗原理¶

低功耗的本质是指从功耗的角度对电子设备的设计进行优化，以达到在满足功能需求的同时，尽可能降低功耗的目的。通常涉及到对硬件设计、软件优化、材料选择等方面的深入研究和优化。对软件设计而言，可以通过系统空闲时CPU停止工作，中断或事件唤醒后继续工作等方法来优化功耗。对于无OS运行的系统而言，程序可以“随时随地”进低功耗；但是对于带OS的系统，系统无法“随时随地”，必须遵循OS的运行流程。

在OS中，通常包含一个IDLE任务，该任务的优先级最低且一直保持就绪状态，当高优先级任务阻塞时，OS执行IDLE任务。一般地，未进行低功耗处理时，CPU在IDLE任务中循环执行空指令。低功耗管理组件在IDLE任务中，通过对CPU、时钟和设备等进行管理，从而有效降低系统的功耗，系统唤醒时再对CPU、时钟和设备等进行恢复，从而保证程序在退出低功耗后能正常运行。

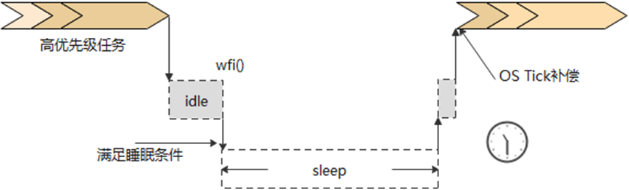

图 1 OS低功耗

BS2XV100使用的操作系统为LiteOS，低功耗管理接口在LiteOS的IDLE线程中已经被调用，无需应用层主动调用，满足睡眠条件即可进入睡眠。

低功耗模式¶

表 1 低功耗模式说明

模式	芯片状态	特点
WFI模式	CPU停止工作。部分时钟降频/关闭。	WFI即Wait For Interrupt ，所有中断都能打断这一状态，让CPU继续工作。 OsTick正常保持（周期：1ms）。
浅睡模式	CPU不下电，RAM不下电，所有外设可控下电。只支持部分外设中断唤醒。	蓝牙/星闪广播/连接保持正常。支持GPIO输出电平保持。
深睡模式	CPU下电，RAM不下电，ULP_GPIO、ULP_WDT以外其他外设下电。只支持少数外设中断唤醒。	蓝牙/星闪广播/连接保持正常。 uapi_gpio_set_val输出保持不生效，uapi_pin_set_pull管脚上下拉继续生效。 osal_timer定时功能不受影响。用户自己初始化的外设，唤醒后需自行恢复。

低功耗方案¶

睡眠条件¶

图 1 睡眠条件

睡眠否决票

添加睡眠否决票接口：errcode_t uapi_pm_add_sleep_veto(pm_veto_id_t veto_id)

移除睡眠否决票接口：errcode_t uapi_pm_remove_sleep_veto(pm_veto_id_t veto_id)

系统初始化时，有调用“uapi_pm_add_sleep_veto(PM_VETO_ID_MCU)”接口投了一票睡眠否决票，如想让系统进睡眠则需要移除该否决票，调用“uapi_pm_remove_sleep_veto(PM_VETO_ID_MCU)”即可。
空闲时间

系统空闲时间由LiteOS管理，在睡眠投票满足时，睡眠管理接口中会判断睡眠时间是否满足深睡阈值，满足即进到深睡流程。低功耗管理接口会根据系统空闲时间添加唤醒计时器，保证系统能在预期时间点醒来。

说明：

系统空闲时间受用户自己创建的线程/定时器影响，如果睡眠否决票已被全部移除，但是系统无法睡眠或者被频繁唤醒，请用户自行检查业务代码中是否有不合理的设计。

如果系统当前处于广播态/连接态，系统也会周期性的醒来以维持广播/连接。

睡眠唤醒流程¶

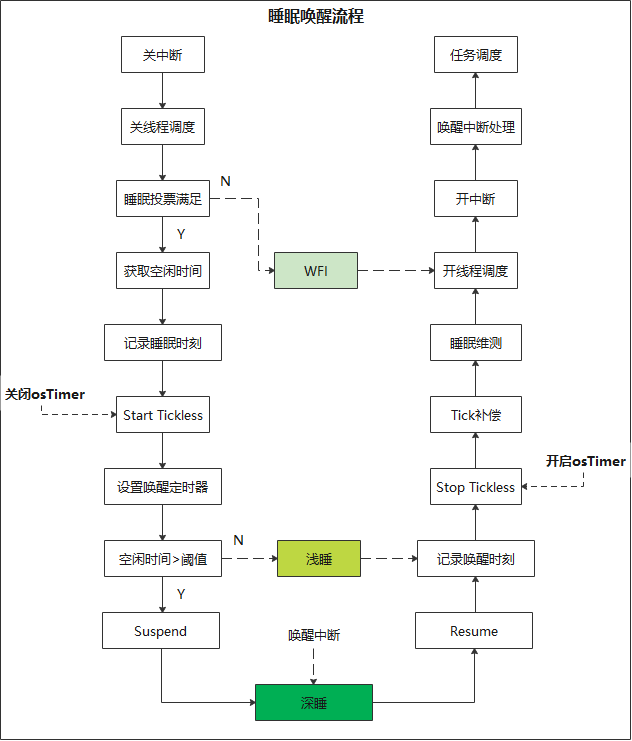

图 1 睡眠唤醒流程

上述流程见“pm_sleep.c”中的“uapi_pm_enter_sleep”接口。

说明： Tickless：即OsTick减少，BS2X的OsTick是用外部Timer中断实现的（周期：1ms），系统睡眠前会主动关闭该Timer，系统唤醒后会根据实际睡眠时间对OsTick进行补偿，以保证OS线程/定时器调度不受睡眠影响。

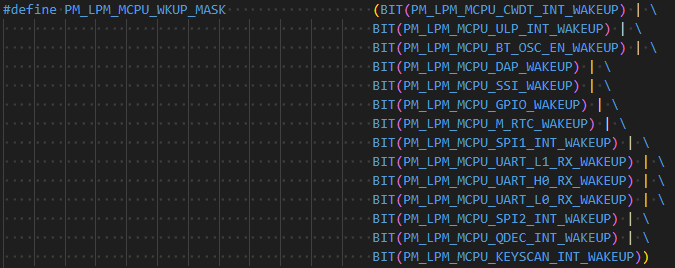

唤醒源¶

浅睡唤醒源

深睡唤醒源

代码位置：middleware/chips/bs2x/pm/pm_sleep/pm_sleep_porting.c

说明：

唤醒源使能本身并不会增加功耗，不要因为系统频繁唤醒就侵入式修改/删除唤醒源。有异常唤醒就正面定位，不建议采用删除唤醒源的方式规避！

实际上，用户在投票睡眠后，即可当成所有外设都下电了，最终外设唤醒是通过ulp_gpio唤醒的。

如果用户有定时唤醒的需求，有两种方式可以实现，第一种通过线程延时（osal_msleep）等待，第二种可通过软Timer（osal_timer_start）。

外设下电¶

表 1 外设下电

序号	驱动	深睡外设下电说明	恢复说明
1	Pinctrl	mode下电、pull不下电、ds不下电。	直接使用uapi_pin_set_mode恢复各个外设的管脚模式即可。
2	uapi_gpio	下电，睡眠不支持唤醒，唤醒中断需注册于ulp_gpio中，唤醒后挂在本IP的中断可以正常响应。睡眠时uapi_gpio本身会下电，SDK里已将uapi_gpio的输出配置同步到ulp_gpio，故睡眠时IO输出可保持。	参照正常流程恢复。
3	UART	下电，唤醒时SDK代码中已默认恢复。	通过 CONFIG_UART_SUPPORT_LPM 控制SDK恢复UART。
4	I2C	下电，需用户自行恢复。	参照正常流程。
5	ADC	下电，需用户自行恢复。	参照正常流程。
6	DMA	下电，需用户自行恢复。	参照正常流程。
7	PWM	下电，需用户自行恢复。	参照正常流程。
8	WDT	下电，SDK唤醒时已默认恢复。	通过CONFIG_WATCHDOG_SUPPORT_LPM 控制SDK恢复WDT。
9	uapi_timer	下电，可SDK恢复和补偿。	通过CONFIG_TIMER_SUPPORT_LPM控制（不建议开，会增加保连场景的工作时间）。
10	uapi_rtc	下电，需用户自行恢复。	通过CONFIG_RTC_SUPPORT_LPM控制（不建议开，会增加保连场景的工作时间）。
11	Systick	下电，需用户自行恢复。	通过CONFIG_SYSTICK_SUPPORT_LPM控制SDK恢复。
12	Tcxo	下电，唤醒时SDK代码中已默认恢复。	通过CONFIG_TCXO_SUPPORT_LPM控制SDK恢复。
13	SFC	下电，唤醒时SDK代码中已默认恢复。	通过CONFIG_SFC_SUPPORT_LPM控制SDK恢复
14	外部Flash	非芯片供电，Flash所用SPI等需用户自行恢复。	-
15	SPI	下电，需用户自行恢复。	uapi_spi_suspend/uapi_spi_resume。
16	Qdec	下电，需用户自行恢复。	参照正常流程。
17	Keyscan	下电，需用户自行恢复。	参照正常流程。
18	osal_timer	下电，唤醒时SDK代码中已默认恢复。	-
19	ulp_gpio	不下电，建议该GPIO只用来唤醒。	-
20	ulp_rtc	只用来在睡眠流程定时唤醒和计算timer补偿用。	-
21	ulp_wdt	不下电，睡眠场景保持该wdt在的话需注意喂狗。	-
22	RAM&内部Flash	不下电。	-

说明： BS2X系统深睡时，绝大多数外设均下电，基础外设，如sfc、wdt、tcxo、uart、osal_timer等在SDK中有恢复，其他由用户初始化的外设，在唤醒后需用户进行恢复，该流程放在用户的低功耗状态机中自行管理即可。

开发指引¶

时钟/电源管理逻辑已在SDK中配置，用户不必关心时钟树/电源树具体结构，对于用户所需要的低功耗相关接口会在下面介绍。

主频&睡眠投票¶

主频配置

对于CPU频率的配置提供2个档位即32M、64M，分别调用以下接口即可：

（需#include "pm_clock.h"）
- 主频32M：

  uapi_clock_control(CLOCK_CONTROL_FREQ_LEVEL_CONFIG, CLOCK_FREQ_LEVEL_LOW_POWER);
- 主频64M：

  uapi_clock_control(CLOCK_CONTROL_FREQ_LEVEL_CONFIG, CLOCK_FREQ_LEVEL_HIGH);
- 获取主频：

  uapi_clock_crg_get_freq(CLOCK_CRG_ID_MCU_CORE);
睡眠投票

（需#include "pm_veto.h"）
- 添加睡眠否决票：errcode_t uapi_pm_add_sleep_veto(pm_veto_id_t veto_id)
- 移除睡眠否决票：errcode_t uapi_pm_remove_sleep_veto(pm_veto_id_t veto_id)
- 添加带超时的睡眠否决票：errcode_t uapi_pm_add_sleep_veto_with_timeout(pm_veto_id_t veto_id, uint32_t timeout_ms)，

  可以控制系统在指定时间内不进入睡眠，超时时间到了之后自动清除否决投票。

低功耗开发说明¶

BS2X睡眠投票使用的是否决票接口，即如果没有模块进行投票，则系统在空闲时间满足时会进入深睡眠。

SDK中当前投了一票否决票，即在“uapi_pm_lpc_init”中调用“uapi_pm_add_sleep_veto(PM_VETO_ID_MCU);”投否决票，如图1所示。

图 1 SDK默认否决投票

所以当前SDK只会在系统空闲时进入“WFI”，如果用户需要让系统进睡眠，还需要按照下面进行配置。

用户如果需要让MCU进睡眠时，可以调用“uapi_pm_remove_sleep_veto(PM_VETO_ID_MCU);”接口，否决票为0，系统即可进入睡眠。
uapi_pm_add_sleep_veto和uapi_pm_remove_sleep_veto成对出现，调用uapi_pm_add_sleep_veto增加否决票（系统无法睡眠），调用uapi_pm_remove_sleep_veto移除否决票（系统可睡眠）。
另外又提供了带超时的投票接口“uapi_pm_add_sleep_veto_with_timeout”，调用该接口时需要传入一个超时时间参数（单位：ms），可以控制系统在指定时间内不进入睡眠，超时时间到了之后自动清除否决投票。

说明： 用户在低功耗管理时应该自己设计系统状态机，如：何时进保连、何时进睡眠、保连参数配置、唤醒时参数恢复等等，这些只能由上层业务实现，上层业务通过调用“添加/移除睡眠否决票”的接口进而控制系统状态切换。 BS2X SDK提供了一套简单状态机管理的代码，详细说明见《BS2XV100 低功耗sample使用指南》

低功耗维测¶

中断&任务调度

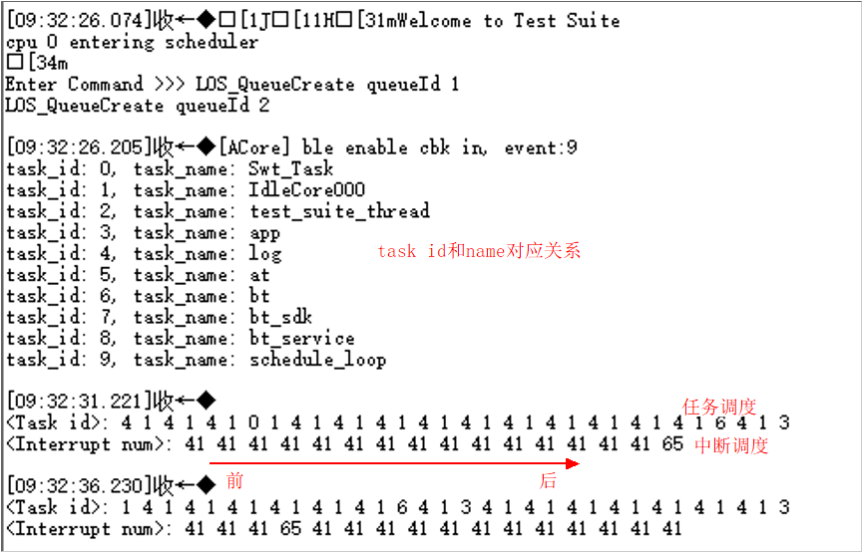

添加编译宏（config.py中添加）：OS_DFX_SUPPORT，程序运行时会有如下打印：
- app_main初始化时打印task id和task name的对应关系；或者发送AT命令“AT+OSDFXPRINT”也可以进行打印。
- 在周期性任务中按照调用顺序，从前往后打印“任务ID”和“中断号”。
- 中断号见：chip_core_irq.h。
工作&空闲时间统计

product_evb_standard.h 文件中打开宏：PM_MCPU_MIPS_STATISTICS_ENABLE
唤醒原因打印

product_evb_standard.h 文件中打开宏：PM_SLEEP_DEBUG_ENABLE，深睡流程唤醒源见打印“ulp-wkup evt”，对应bit为1则表示是该唤醒源唤醒，各bit对应唤醒源为：

bit1：ulp_gpio；

bit2：ulp_rtc（包含task中的osal_msleep行为定时调度和osal_timer软调度）;

bit3：osc_en（和BT业务有关，收发数据前需提前唤醒）；

bit4：NFC；

bit0：较为特殊，一般是由于在睡眠过程中被其他唤醒源唤醒导致，定位原因仍需看其他bit。
获取投票信息：pm_veto_t *uapi_pm_veto_get_info(void)
获取睡眠信息：sleep_info_t *uapi_pm_get_sleep_info(void)，需打开kconfig宏：CONFIG_PM_SLEEP_RECORD_ENABLE
task timer和sw timer打印：使能宏OS_TIMER_DEBUG_SUPPORT，发送AT命令“AT+OSTIMERPRINT”；或者调用接口os_task_timer_print和os_sw_timer_print进行打印；只看sw timer的话，也可以调用接口os_sw_timer_print_flag_set控制软timer调度时进行打印。
睡眠投票和BT状态打印：使能宏SLP_VETO_AT_SUPPORT，发送AT“AT+PMVETOINFO”即可打印投票信息和BT状态信息。

说明： 维测会增加软件运行时间，前期调试和问题定位时可以打开，正式版本建议全部关闭。

其他说明¶

BUCK/LDO供电模式配置¶

参考《BS2XV100 硬件指南》，芯片内部电源模块支持BUCK模式和LDO模式供电。

通常推荐芯片按照BUCK模式设计电路，效率高。如果对PCB面积有约束，且对模块的功耗不敏感，可采用LDO模式。

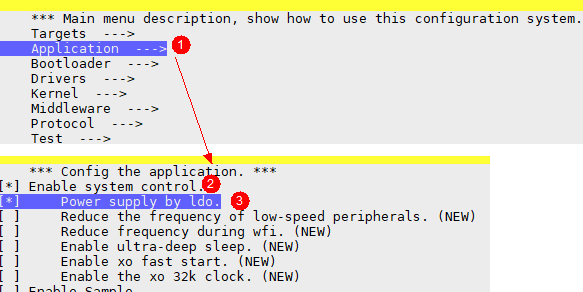

默认SDK版本为BUCK模式，使用LDO模式时需打开宏（CONFIG_POWER_SUPPLY_BY_LDO），配置如下：

32K时钟切换¶

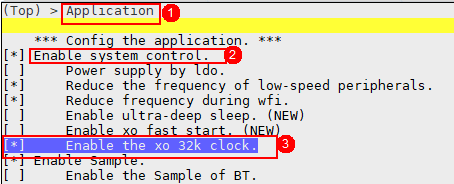

BS2X芯片32K时钟可以选用内部RC也可以选用外部XO，SDK默认使用的是内部RC32K时钟，用户如需选用XO32K，可以通过配置宏“CONFIG_XO_32K_ENABLE”进行切换，如下所示：

GPIO相关¶

GPIO中断注册

睡眠时uapi_gpio接口对应驱动会全部下电，所以无法通过工作时注册的uapi_gpio中断唤醒，需要用户通过ulp_gpio接口注册中断。uapi_gpio可注册32个中断，和Pin脚一一对应；ulp_gpio只能注册8个中断，需自定义进行Pin脚绑定。

唤醒中断配置接口：void ulp_gpio_int_wkup_config(ulp_gpio_int_wkup_cfg_t *cfg, uint8_t array_num)，睡眠前将所需的IO注册到唤醒中断上。一般情况下，uapi_gpio和ulp_gpio只能使用一个，所以睡眠前需去初始化uapi_gpio，并初始化ulp_gpio，之后再注册ulp_gpio中断。以鼠标按键为例，使用示例如下：

static ulp_gpio_int_wkup_cfg_t g_wk_cfg[] = {
    { 1, CONFIG_MOUSE_PIN_QDEC_A, true, ULP_GPIO_INTERRUPT_FALLING_EDGE, ulp_gpio_wkup_handler },    // qdec唤醒
    { 2, CONFIG_MOUSE_PIN_LEFT, true, ULP_GPIO_INTERRUPT_FALLING_EDGE, ulp_gpio_wkup_handler },      // 左键唤醒
    { 3, CONFIG_MOUSE_PIN_RIGHT, true, ULP_GPIO_INTERRUPT_FALLING_EDGE, ulp_gpio_wkup_handler },     // 右键唤醒
    { 4, CONFIG_MOUSE_PIN_MID, true, ULP_GPIO_INTERRUPT_FALLING_EDGE, ulp_gpio_wkup_handler },       // 中键唤醒
    { 5, CONFIG_MOUSE_PIN_MONTION, true, ULP_GPIO_INTERRUPT_FALLING_EDGE, ulp_gpio_wkup_handler },   // Sensor唤醒
};
// 睡眠前切换到ulp_gpio并注册中断
static void mouse_enable_ulpgpio_wkup(void)
{
    uapi_gpio_deinit();
    ulp_gpio_init();
    ulp_gpio_int_wkup_config(g_wk_cfg, sizeof(g_wk_cfg) / sizeof(ulp_gpio_int_wkup_cfg_t));
}
// 唤醒后切换到uapi_gpio
static void mouse_disable_ulpgpio_wkup(void)
{
    ulp_gpio_deinit();
    uapi_gpio_init();
}

多个IO口绑定到一个mask接口：void ulp_gpio_mask_pin_set(ulp_gpio_wk_t wk_sel, uint32_t pin_map)，ulp_gpio只能注册8个中断，如果多于8个IO口要响应唤醒中断，需要使用该接口将多个IO口绑定到一个mask上，参数pin_map每个bit对应一个IO（bit0即s_mgpio0），对应bit为1即表示选定对应IO。

参数说明：

typedef struct ulp_gpio_int_wkup_cfg {
/* ulp_gpio共有8个(0~7) */
uint8_t ulp_gpio;
/**
*0~31：IO管脚，参考 pin_t 。
*32：swd_clk管脚
*33：swd_io管脚
*34：gpio或mask0，低电平：0，高电平：1，可以将多个低电平管脚绑定成或mask0，中断触发选上升沿或高电平，一个脚被拉高即触发中断。
*35：gpio与mask0，低电平：0，高电平：1，可以将多个高电平管脚绑定成与mask0，中断触发选下降沿或低电平，一个脚被拉低即触发中断。
*36：gpio或mask1，低电平：0，高电平：1，可以将多个低电平管脚绑定成或mask1，中断触发选上升沿或高电平，一个脚被拉高即触发中断。
*37：gpio与mask1，低电平：0，高电平：1，可以将多个高电平管脚绑定成与mask1，中断触发选下降沿或低电平，一个脚被拉低即触发中断。
补充：mask管脚绑定可以使用接口 ulp_gpio_mask_pin_set。
*/
uint8_t wk_mux;
bool int_enable;
ulp_gpio_interrupt_t trigger;
ulp_gpio_irq_cb_t irq_cb;
} ulp_gpio_int_wkup_cfg_t;

GPIO输出保持

系统深睡时，uapi_gpio会下电，所以在睡眠时需要通过ulp_gpio进行GPIO输出。当前SDK中已自动在睡眠时将uapi_gpio输出配置同步到ulp_gpio，唤醒后再同步回来。如果有GPIO输出需求，直接使用uapi_gpio接口配置即可；如果用户不需要使GPIO保持输出功能，同样，使用uapi_gpio_set_dir接口将其配置成输入功能即可。

IO管脚IE配置

IE即Input Enable，即需要保持IO为输入功能（接收中断）时需要使用uapi_pin_set_ie接口，将对应IO口配置使能。

为了避免IO上不必要的漏电，当前SDK中已经将默认管脚的IE功能disable，用户如果需要对应IO口能响应GPIO中断，需要将IE使能。另外，如UART RX等管脚IE也需要使能，当前SDK中也已经按需配置。

IO状态打印&配置接口

状态打印接口：void pm_gpio_state_print(void)，可以在睡眠前调用该接口打印出所有管脚的管脚ID、管脚模式、输入输出方向、内部上下拉状态、输出状态。
IO状态配置接口：void pm_gpio_group_config(gpio_info_cfg_t *cfg, uint8_t array_num)，该接口实现旨在提供给用户一个IO整体配置的方法（也可自行实现），搭配状态打印接口使用，可以在睡眠前进行IO配置和显示，进而辅助功耗优化。

说明： 系统深睡功耗排查，主要是排查IO漏电，而IO上下拉/输入输出配置一般又和外围电路有关。IO状态打印&配置接口，可以对IO进行整体配置及打印，进而和硬件同事相互对齐即可。

32K时钟观测¶

SDK中提供了观测32K时钟的接口：uapi_clock_control(CLOCK_CONTROL_32K_TEST_ENABLE, xxx)，即使用Pin xxx口观测32K时钟，该接口使用时需打开宏“CLOCK_TEST_ENABLE”。

XO快速起振配置¶

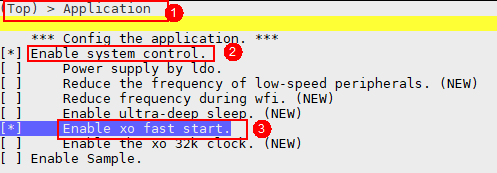

当前SDK中XO起振时间按照1ms配置，如果XO晶体电容为8pF的话，XO起振时间可以缩短到250us。可以通过使能宏CONFIG_PM_XO_FAST_START_ENABLE缩短XO起振时间，进而减少“工作时间”并降低功耗。宏配置如下：

外设保存恢复¶

根据2.4章节知道：睡眠时绝大部分外设是自动掉电的，唤醒时需要软件流程重新配置恢复，当前SDK中默认已进行部分外设恢复。

个别外设用户也可以配置不恢复，以缩减唤醒后的软件工作时间，进而降低一些保连功耗。这些外设包括：watchdog、uart、cpu_trace，可分别关闭宏 CONFIG_WATCHDOG_SUPPORT_LPM、CONFIG_UART_SUPPORT_LPM、CONFIG_CPU_TRACE_SUPPORT_LPM。

uapi_watchdog休眠时下电，唤醒后默认上电（超时时间为8s），唤醒后不主动恢复也不会影响其功能；休眠时ulp_wdt可以保持不下电，可以在睡眠期间起到保护作用。
uart当前睡眠唤醒前后做了保存和恢复，该动作用户可以放到自己的代码中去做，可以直接调用deinit和init接口重新初始化即可。
cpu_trace功能会在每次函数跳转进行记录，在异常后可以导出trace分析函数接口调用轨迹。在正式商用版本上，该功能也可以考虑关掉。

低速外设降频¶

当前SDK固定将低速外设（包括timer、uart l0、uart l1、i2c、keyscan、qdec）时钟源的频率固定配置为32M，为进一步降低工作功耗，用户可以打开宏 CONFIG_REDUCE_PERP_LS_FREQ 降低低速外设时钟源频率（8M），如下所示：

该宏打开时，部分外设总线频率会降低，上述外设性能会稍微有一些影响，用户根据测试情况可以考虑带上该优化配置。

WFI状态降频¶

须知： “低速外设降频”和“WFI状态降频”，在USB工作场景下慎用（性能不足），其他场景暂未发现问题。

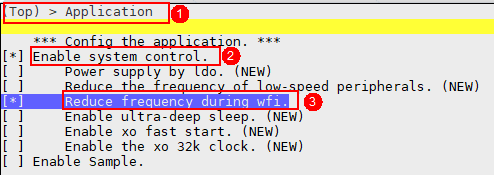

CPU空闲时系统进入WFI状态，为进一步降低该状态下的功耗，可以打开宏 CONFIG_REDUCE_FREQ_DURING_WFI，降低该状态时的CPU和总线频率，以及临时关闭flash时钟，配置如下：

睡眠时关闭ulp_wdt¶

须知：

通过上述方法关闭ulp_wdt时，软件会同时降低32k时钟（内置RC32K）的驱动能力，32k时钟精度会受到影响，所以建议在只有GPIO唤醒的情况下使用，即断连、无周期性定时器和任务。

睡眠时如果关闭ulp_wdt，休眠唤醒期间部分软硬件流程无法守护住，如果在此期间芯片异常，系统则无法主动复位，不建议没有主动复位按键或插拔电池复位的产品使用。

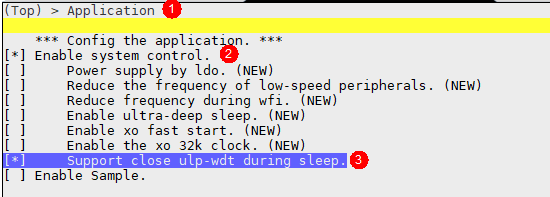

系统睡眠时uapi_watchdog下电，ulp_wdt不下电。深睡场景，为了防止狗超时，系统需要唤醒去喂狗，对于长时间不工作场景，每次让系统醒来专门去喂狗，既增加功耗也显得不太必要，所以用户可以打开宏 CONFIG_SUPPORT_CLOSE_ULP_WDT_DURING_SLP 控制系统在休眠时关闭ulp_wdt，如下：

打开上述宏之后可以使用接口 void pm_close_ulp_wdt_during_slp(bool close) 控制休眠时是否关闭ulp_wdt。

功耗优化¶

芯片功耗分为静态功耗和动态功耗。优化深睡功耗时，由于时钟都已关闭，所以基本没有动态功耗，主要优化静态功耗；对于工作场景，则主要优化动态功耗。下面将具体介绍睡眠电流和工作电流的优化方法。

睡眠电流¶

系统睡眠时，高频时钟都已关闭，CPU和外设也均下电，此场景如果电流异常，主要是IO漏电导致。

硬件上可通过测量每个IO管脚电压，进而判断漏电情况，然后软件将IO电压配平即可。
GPIO非必须尽量不要配置成输出模式，建议配置成输入模式。
如果IO管脚上没有对接外围器件的话，建议该IO管脚配置成输入下拉。
对于部分管脚，如I2C、QSPI_CS等一般配置成输入上拉功耗最低，用户可自行排查测试。
IO管脚如果配置成高阻态的话，IO管脚上可能会有积攒电荷，一般情况下，配置成上拉/下拉状态更优。

说明： Qdec使用的A/B两个管脚，为了减少漏电，一般该管脚都会板级上加上拉电阻，由于该管脚状态不定，软件配置上拉或者下拉都会漏电，所以该管脚一般都会配置成浮空态。

工作电流¶

SDK中已经自适应的进行了电源和时钟的开关，所以对于工作功耗优化，主要在于主频配置和IO配置。
CPU工作占空比会影响功耗，例如日志打印较多会造成CPU进WFI的时间缩短，进而增加功耗；此外代码在RAM中的执行速度比Flash上高很多，所以用户为了进一步降低工作电流，需提取热点函数到RAM上。
另外，用户调用BTH接口配置的interval、latency和发射功率等参数也会影响工作功耗。

保连电流¶

一般地，睡眠电流和工作电流优化完毕之后，保连电流不需要额外的优化了。保连电流会受连接参数 interval和latency 影响比较大。

常见问题¶

请参见《BS2XV100 低功耗FAQ》。
