前言

概述

本文档详细的描述了BS2XV100低功耗调测时可能遇到的问题，并根据经验提供了问题解决的方法，用户调测低功耗时遇到问题可以进行参考。

读者对象

本文档主要适用于以下工程师：

• 技术支持工程师

• 软件开发工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号	说明
	表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。
	表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。
	表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。
	用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。
	对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本	发布日期	修改说明
04	2025-03-26	更新“IO无法唤醒系统”章节内容。
03	2024-08-29	更新“低功耗导致OTA升级异常”章节内容。 新增“提前唤醒时间问题”章节内容。
02	2024-07-04	更新“系统无法睡眠”章节内容。 更新“IO无法唤醒系统”章节内容。
01	2024-05-24	第一次正式版本发布。 更新“功耗比预期高”章节内容。 新增“供电模式&软件配置”章节内容。
00B02	2024-04-12	更新“系统无法睡眠”章节内容。
00B01	2024-03-01	第一次临时版本发布。

系统无法睡眠

参考《BS2XV100 低功耗 开发指南》，BS2X想要进入睡眠需满足两个条件，即“不存在睡眠投票”和“系统空闲时间足够”。

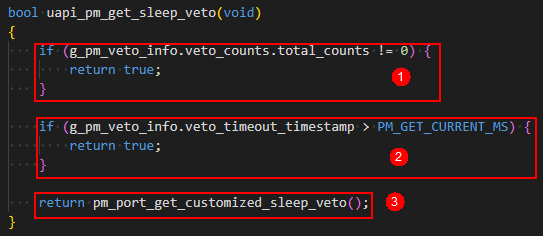

图 1 睡眠条件

• 睡眠否决票



  1. 投票总数：uapi_pm_add_sleep_veto添加的投票，需使用uapi_pm_remove_sleep_veto移除。

  2. 超时投票：uapi_pm_add_sleep_veto_with_timeout投了不允许睡眠的时间。

  3. 客制化投票：pm_port_get_customized_sleep_veto。

  以上投票，有一个存在则无法满足睡眠条件。票型信息可通过uapi_pm_veto_get_info获取查看，通过查看veto_counts成员即可查看当前投票箱状态。

• 系统空闲时间

  系统空闲时间受LiteOS管理，在睡眠投票满足时，睡眠管理接口中会判断睡眠时间是否满足深睡阈值，满足即进到深睡流程。

根据上述睡眠条件介绍，下面将举例一些原因：

1. 定时器不合理（定时器时间小于睡眠阈值）

   • 举例：启动10ms周期定时器。

   • 分析：系统在入睡前会检查是否有定时器即将到期，如果定时器即将到期，系统则不允许进入睡眠模式。

   • 建议：根据实际业务启动定时器，业务控制进睡眠前将定时器合理关闭。

2. 任务不合理

   • 举例：任务体中循环操作，使用osal_msleep让出CPU时间过短，或者信号量/事件/消息等频繁触发。

   • 分析：系统在入睡前会检查任务阻塞时间，任务让出时间太短也会导致系统无法睡眠。

   • 建议：任务应当合理设置阻塞时间，如果不同场景需阻塞的时间不一样，也可以通过判断设置不同的阻塞时间；或者在睡眠前将任务挂起，唤醒的时候再恢复。

3. 投票接口使用不合理

   • 举例：投票接口未成对使用。

   • 分析：系统在睡眠前会检查睡眠否决状态，只要存在否决票，则系统就无法睡眠。

   • 建议：严格检查是否成对使用，并保证否决睡眠的时间尽量短，以保证系统能睡眠更多。

4. 日志打印不合理

   • 举例：在判断睡眠投票前添加了打印。

   • 分析：客制化睡眠投票接口（pm_port_get_customized_sleep_veto）有判断UART TX是否有数据，如果TX还有数据，则投否决票。

   • 建议：减少日志打印，避免在睡眠流程中添加不合理的维测。

5. 蓝牙参数设置不合理

   • 举例：BT连接参数配置问题，如interval配置过短。

   • 分析：interval配置过短会导致系统无法进睡眠或者睡眠后马上被唤醒。

   • 建议：合理设置BT连接参数，或者抓取数据包看BT数据包间隔，一般地，间隔太短无法睡眠。

6. 异常中断频来

   • 举例：某GPIO管脚由于配置或硬件问题导致中断频来。如：gpio17管脚，无法在系统深睡过程中保持上拉；gpio9和gpio10有时候会受nfc影响导致波形频繁发生变化。

   • 分析：中断频来，一来会导致中断处理大量CPU时间导致空闲时间少，二来中断到来时会上报给CPU进而打断WFI流程。

   • 建议：可以通过《BS21V100 低功耗 开发指南》中介绍的维测方法排查。

说明： “系统无法睡眠”有时并非“未睡眠”，有可能是“频唤醒”，需合理利用维测分析。 业务开发用户应当对整个系统运行非常熟悉，熟悉之后不仅利于问题定位，更有利于写出更优的软件代码，进而降低功耗。

IO无法唤醒系统

1. 硬件上该IO管脚确实没有触发相应的中断脉冲。

   • 举例：鼠标睡眠后，按键可以唤醒，但移动无法唤醒。

   • 解释：鼠标移动时会拉低motion管脚，sensor数据读取完毕会拉高motion管脚。一般睡眠前会注册motion管脚的下降沿中断，如果睡眠前motion数据未被读走，那么睡眠后再移动鼠标，motion管脚也不会来下降沿波形的，进而无法产生GPIO中断，那么系统便不能唤醒。

   • 分析：通过抓取硬件波形，辅助软件进行分析。

2. 中断注册时脉冲/电平参数设置不合理。

3. ulp_gpio接口未初始化或者ulp_gpio中断设置错误。

4. IO管脚没有在睡眠前配置配置为gpio模式。

   • 解释：由于系统睡眠前会将所有gpio管脚信息刷到pad_out_en和pad_out寄存器中，之前保存的其他管脚模式的信息会被覆盖掉，故而对应的管脚无法在深睡中正常工作。

   • 分析：通过管脚波形，再读取0x5702c820 ~ 0x5702c82c寄存器查看IO管脚模式是否被覆盖掉。

   • 方案：在功能对应的suspend函数中通过uapi_pin_set_mode()将管脚配置为gpio模式。

   • 补充说明：

     BS2XV100睡眠时，uapi_gpio下电，所以通过uapi_gpio接口注册的中断无法唤醒系统，需要切换到ulp_gpio注册中断唤醒系统。

     ulp_gpio和io管脚并非一一对应的关系，ulp_gpio只有8个。

     低功耗sample中有ulp_gpio使用方法的示例如下。

     static ulp_gpio_int_wkup_cfg_t g_pm_wk_cfg[] = {
         { 0, PM_SAMPLE_GPIO_NUM, true, ULP_GPIO_INTERRUPT_FALLING_EDGE, pm_ulpgpio_wkup_handler },    // ulpgpio唤醒
     };
     static void pm_gpio_slp_cfg(void)
     {
         uapi_gpio_deinit();
         ulp_gpio_init();
         ulp_gpio_int_wkup_config(g_pm_wk_cfg, sizeof(g_pm_wk_cfg) / sizeof(ulp_gpio_int_wkup_cfg_t));
     }


唤醒后外设异常

1. 唤醒后外设未恢复。

   说明： 睡眠时CPU和绝大多数外设是下电的，唤醒后SDK只恢复了CPU和部分必要外设（tcxo、sfc、uart等）。 所以由用户初始化的外设，如spi、qdec、adc、pwm等，在唤醒后及使用之前应当由用户自行恢复，外设恢复都需要时间，SDK中无法在每次唤醒后都对这些外设进行恢复，这会增加保连功耗。

2. 唤醒后访问外设异常。

   • 举例：唤醒后读取spi数据时挂死。

   • 分析：唤醒流程可能用时较长，如果spi尚未恢复就调用spi读取数据接口时，那么这一操作必然导致系统异常。

   • 建议：关于低功耗的很多问题，往往是业务状态机管理问题，业务代码设计合理，自然能避免这些稳定性问题。

低功耗导致OTA升级异常

1. OTA升级一半时系统睡眠。

   这是系统状态机管理问题，OTA升级时应当保证系统状态不被动发生切换，应当设计出合理的代码主动消灭这一可能性。

2. 系统非工作状态触发了OTA升级。

   OTA升级前需确保当前状态是工作状态，如非工作状态需要将系统切换到工作状态。

3. 唤醒后OTA升级失败。

   • OTA升级如果会用到外置Flash，请确保升级前外设Flash有正常恢复。

功耗比预期高

1. 芯片功耗正常，整机功耗高。

   • Sensor工作异常，reset管脚配置不合理会导致sensor进不了低功耗状态，请确保reset管脚在睡眠时保持正常电平。

   • 外设Flash工作异常，spi_cs管脚拉低会让Flash认为处于工作态，请确保该管脚电流保持拉高。

   • IO电平设置不合理导致板级向芯片漏电：如板级高电平，芯片管脚配置成输入拉低。

     睡眠状态下IO配置：

     • 若管脚有外接上拉电阻，该管脚需配置为浮空。

     • 管脚有外接下拉电阻，该管脚可配置为下拉。

     • 其余情况，该管脚配置为下拉。

2. 芯片工作电流高于预期。

   • 主频设置成64M，导致功耗增加。

   • 热点函数放在Flash中执行，导致CPU WFI占空比低。

   • 一直来异常中断，导致CPU无法空闲。

   • 部分不需要常开外设使用后未及时关闭。

   • BLE和SLE都同时打开。

   • 部分IO配置不合理导致漏电。

   • 日志太多导致CPU空闲时间少。

   • 有不合理的业务经常工作。

3. 芯片睡眠电流高于预期。

   • 部分IO配置不合理导致漏电。

   • 有周期性任务或者定时器导致系统经常唤醒。

   • BT连接参数设置不合理，保连周期短，系统唤醒频繁。

   • 每次唤醒后打印太多日志导致唤醒后工作时间长。

锁中断导致BT业务阻塞

唤醒恢复锁中断时间太长：

• 操作时间太长的流程不适合一味的加锁中断，锁中断时BT业务无法及时响应很容易有稳定性问题。

• 做好业务统筹管理，恢复时完全无必要通过过长的锁中断去规避系统管理问题。

概率性狗超时

唤醒恢复期间狗超时：

如果恢复流程较长，建议恢复之前先喂狗。

供电模式&软件配置

芯片支持BUCK和LDO两种模式供电，默认SDK版本为BUCK模式，使用LDO模式时需打开宏（CONFIG_POWER_SUPPLY_BY_LDO），配置如下：

提前唤醒时间问题

系统睡眠时为保证BT在固定的时间窗口进行TRX，需要在BT业务中断来之前提前将系统唤醒，系统唤醒后进行软硬件恢复，软件会配置预留此恢复时间。

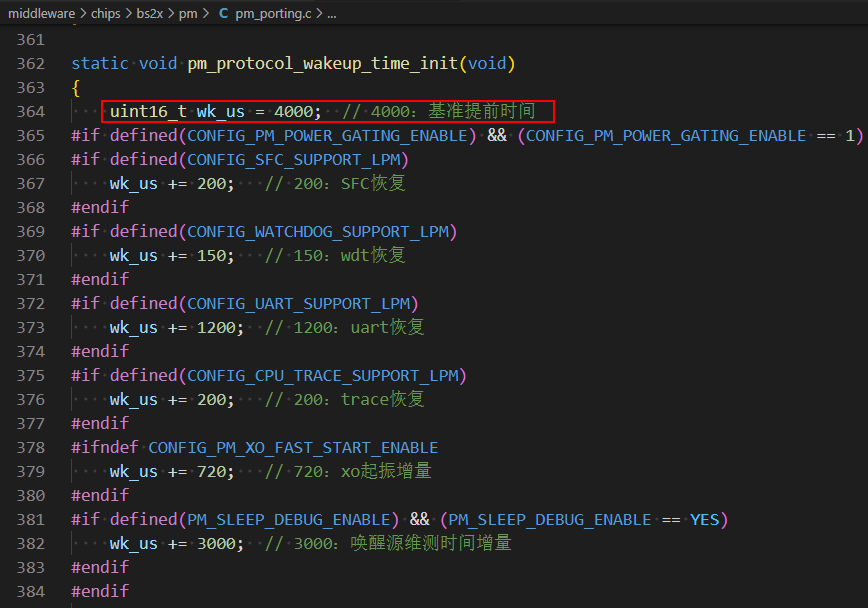

如果在某些软件版本中由于一些链接脚本修改导致软件处理变慢，下面这个时间可能不够，会出现蓝牙丢业务中断进而导致睡眠唤醒异常。如果不带蓝牙业务时睡眠正常，带蓝牙业务时也已正常调大interval/latency，系统无法睡眠，并且蓝牙业务异常，大概率是此时间不够，需要适当增加以解决该问题。
