前言

概述

介绍了BS2X SDK的模块框架及说明，帮助开发者快速上手BS2X的SDK开发。

读者对象

本文档主要适用于以下工程师：

• 技术支持工程师

• 软件开发工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号	说明
	表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。
	表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。
	表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。
	用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。
	对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本	发布日期	修改说明
02	2024-07-04	更新“SDK目录结构”章节内容。
01	2024-05-15	第一次正式版本发布。
00B01	2024-02-01	第一次临时版本发布。

SDK模块框架

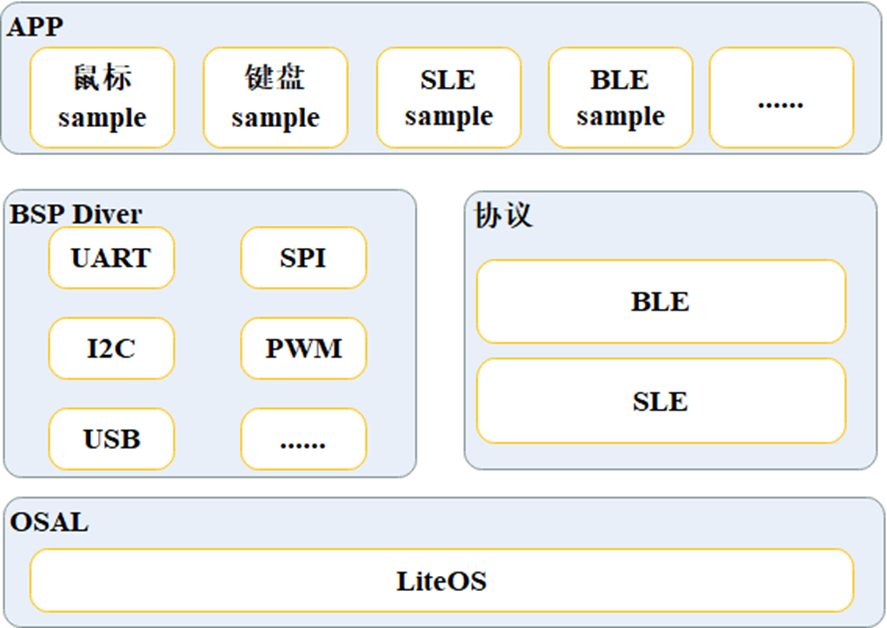

图 1 BS2X解决方案整体架构

表 1 SDK根目录

序号	模块名	功能介绍
1	application	应用目录，支持用户在此目录下增量开发上层系统内容以及应用内容。全系统启动的代码也在此目录下。系统启动入口为main.c中的main函数
2	build	编译构建工程代码，包括特性宏添加、打开/关闭等操作均在此目录中完成
3	drivers	外设驱动源代码
4	include	公共头文件，SDK所有的对外接口都会放到文件夹下供客户调用
5	interim_binary	软件库，二进制文件存放目录，bt核的bin文件存放于此目录下
6	kernel	操作系统以及操作系统功能封装代码，包括liteOS、non_os(支持无操作系统场景)、osal适配其它操作系统的接口
7	middleware	中间件代码，提供系统框架代码、dfx调试相关代码、nv项、ota等功能代码
8	open_source	开源第三方组件代码
9	output	编译生成的文件，编译过程中生成，初始SDK包没有此文件夹
10	protocol	BLE/SLE协议栈库文件
11	test	测试代码，提供客户应用开发参考，通过命令调用启动test代码用例的执行
12	tools	工具目录，IDE工具编译完成后，会将镜像文件打包，打包文件存放于此目录下
13	build.py	编译脚本

SDK目录结构

.                                # [仓] root_dir仓
├── application               # 应用层，以下为举例
│   ├── bs20                 # [仓] bs20应用
│   ├── bs21                 # [仓] bs21应用
│   ├── bs21a                # [仓] bs21a应用
│   ├── bs22                 # [仓] bs22应用
│   ├── bs26                 # [仓] bs26应用
│   └── sample               # [仓] 样例工程
├── bootloader                # 启动代码
│   ├── flashboot            # [仓] ssb/reeboot，如有teeboot新增目录
│   └── provision            # [仓] 与hiburn&bootrom配合生产、烧写用，类似codeloader；从客户端加载、运行在ram中
├── build
├── docs
├── drivers
│   ├── boards               # 板级配置
│   ├── chips                # 芯片级配置，用户可以根据实际情况，做差异性修改
│   └── drivers              # 驱动代码
│       ├── driver           # 驱动对外接口层
│       ├── hal              # HAL层，寄存器操作
├── include                   # [仓] 公共头文件
├── kernel                    # 内核代码，包括nonos、osal；cmsis包含在内核代码中
│   ├── liteos               # [仓] liteos
│   │  └── liteos_208.6.0   # [仓] liteos 208
│   └── osal                 # [仓] osal目录
│       ├── include          # [仓] osal头文件
│       └── src              # osal源文件
├── middleware                # 框架、服务等中间件
│   ├── chips                # 中间层芯片定制代码
│   ├── services             # HLD组件
│   └── utils                # LLD组件
├── open_source               # 物联协议都是开源软件，放在open_source目录，映射中心仓
├── protocol                  # 联接协议目录，CFBB无实体仓
│   ├── bt
├── tools                     # 工具代码仓，由工具团队维护
└── vendor                    # 第三方供应商提供的软件
└── segger                    # [仓] segger代码仓

SDK目录说明

表 1 afe实例

序号	模块名	文件名	功能介绍
1	Kconfig	Kconfig	afe_sample相关配置
2	afe_demo.c	afe_demo.c	afe相关实例代码，提供afe采集功能
3	afe.code-workspace	afe.code-workspace	vscode工程配置，用户不需要修改
4	编译脚本	CMakeLists.txt	afe相关编译脚本
