HiSpark编程指南
开源版本¶
开源版本支持SLP基础功能，示例代码中包含了SLP测距、SLP测角、SLP CIR上报、USB等功能的实现，可供开发人员参考。下文以生态三天线板指向单板作为
编译步骤¶
需编译RCU和Dongle两个版本，单板类型默认使用三天线单板，使用SDK搭配SLP固件进行编译，SDK由BS2X提供，以下章节主要介绍配置项的修改。
Initiator编译¶
说明： SDK中已经包含配套的SLP固件，位于middleware\services\srv_tiot_host\tiot_driver\product_porting\air_mouse\firmware目录下，若非版本升级则不需要更新，下文的“1”是固件更新的操作流程，可跳过。
更新SLP固件（SDK中自带版本，无更新时可跳过该步骤）。在SDK的interim_binary\bs21a\bin目录下，新建slp\firmware目录，将SP31A的版本文件夹中的“file_array”和“file_array_ota”放入“interim_binary\bs21a\bin\slp\firmware”目录下。
图 1 SLP固件存放位置
打开Visual Studio Code工具，根据BS2X的版本文档，导入SDK工程。
打开KConfig，开启LDO模式，如下图所示。
图 2 Initiator开启LDO模式
将AIR MOUSE type设置为Enable AIR MOUSE sample，如下图所示。
图 3 Initiator配置Enable AIR MOUSE sample模式

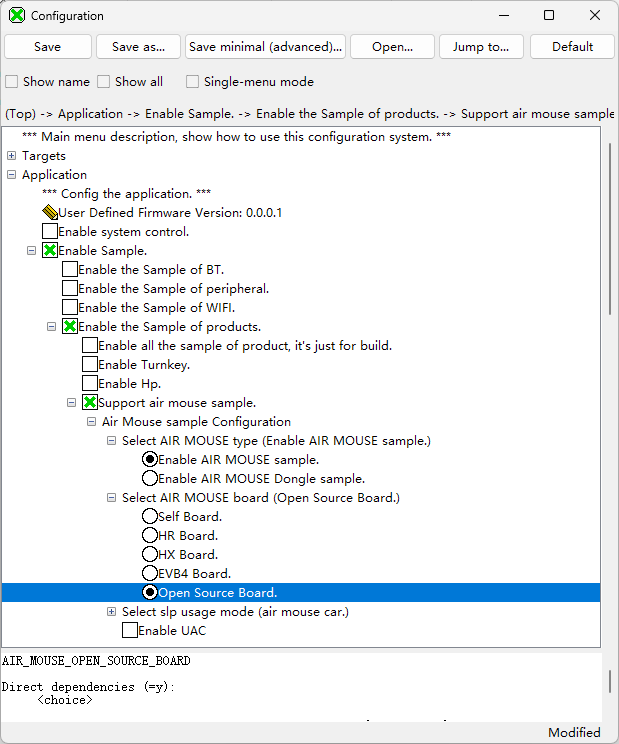

将Select AIR MOUSE board设置为Open Source Board，如下图所示。
图 4 Initiator配置Open Source Board类型
若需要打印CIR，可开启Open Cir print模式，如下图所示。
图 5 Initiator开启Open Cir print模式
修改UART管脚配置，H0TX=26，H0RX=27，H0CTS=28，H0RTS=29
图 6 Initiator修改UART管脚配置
单击Rebuild，进行版本编译，编译成功后的版本路径：tools\pkg\fwpkg\bs21a，版本文件名称：bs21a_all.fwpkg。
Responder编译¶
更新SLP固件（SDK中自带版本，无更新时可跳过该步骤）。在SDK的interim_binary\bs21a\bin目录下，新建SLP\firmware目录，将SP31A的版本文件夹中的“file_array”和“file_array_ota”放入“interim_binary\bs21a\bin\slp\firmware”目录下。
图 1 SLP固件存放位置
打开Visual Studio Code工具，根据BS2X的版本文档，导入SDK工程。
打开KConfig，开启LDO模式，如下图所示。
图 2 Responder开启LDO模式

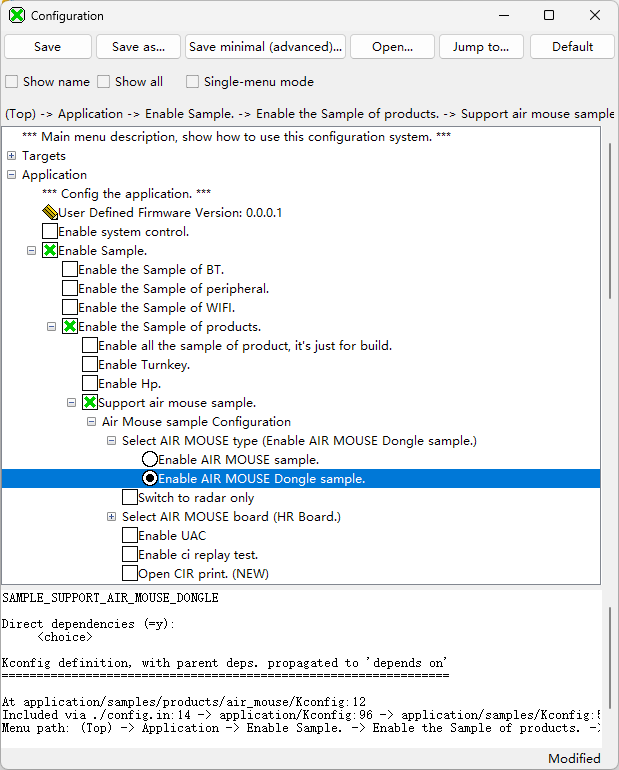

打开KConfig，将AIR MOUSE type改为 Enable AIR MOUSE Dongle sample，如下图所示。
图 3 Responder配置Enable AIR MOUSE Dongle sample模式
将Select AIR MOUSE board设置为Open Source Board，如下图所示。
图 4 Responder配置Open Source Board类型

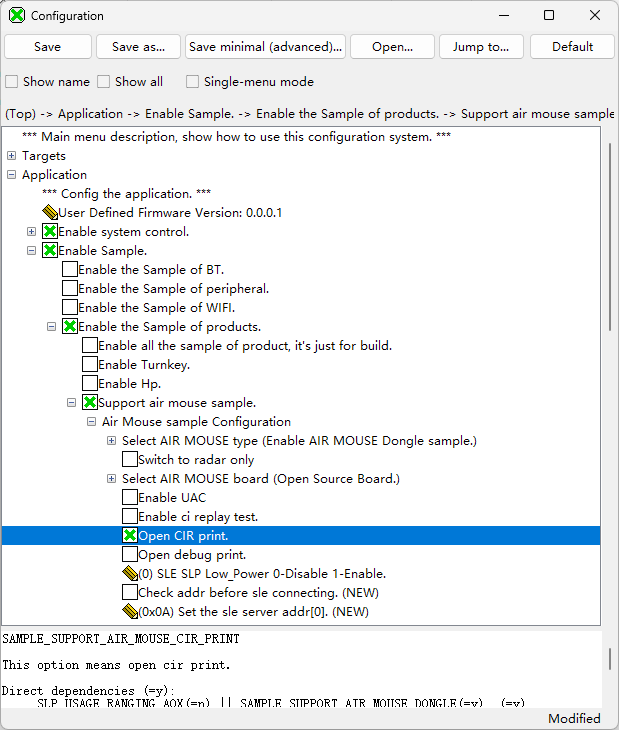

若需要打印CIR，可开启Open Cir print模式，如下图所示。
图 5 Responder开启Open Cir print模式
修改UART管脚配置，H0TX=26，H0RX=27，H0CTS=28，H0RTS=9
图 6 Responder修改UART管脚配置
单击Rebuild，进行版本编译，编译成功后的版本路径：tools\pkg\fwpkg\bs21a，版本文件名称：bs21a_all.fwpkg。
使用方法¶
Initiator侧和Responder侧各自烧录对应版本。
Initiator侧和Responder侧重新上电。Initiator侧上电后SLE启动广播。Responder侧通过USB连接主机设备，上电后SLE启动扫描、USB初始化和枚举设备等操作，主机设备会识别到HID设备。
等待SLE建链。

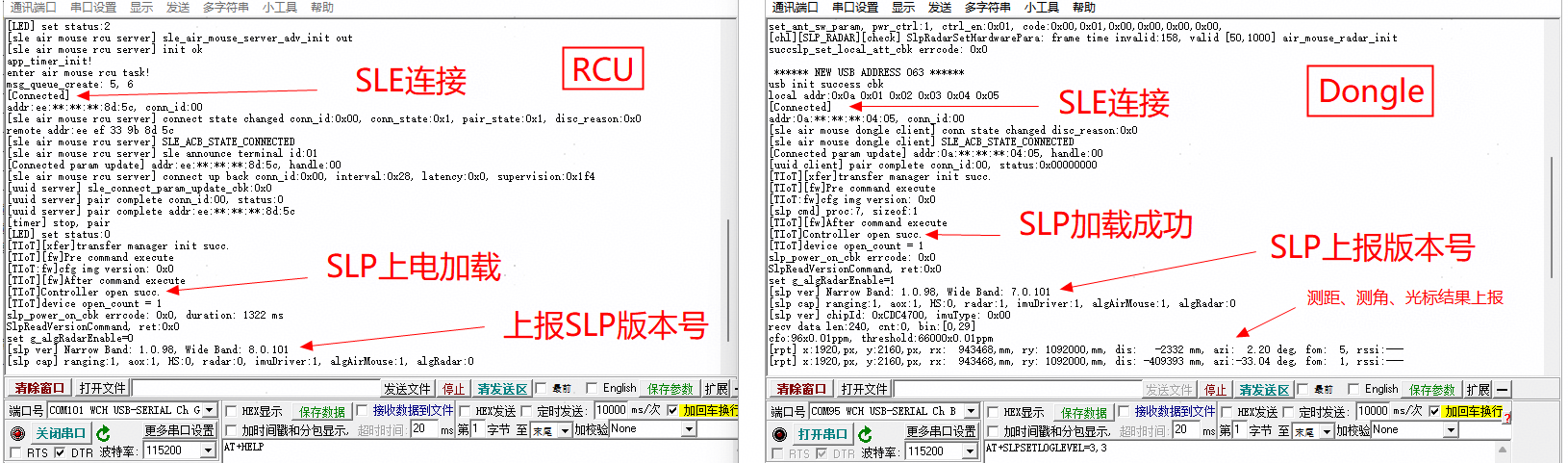

待SLE连接配对成功后，两端会自动加载SLP固件，加载成功后会上报SLP版本号信息（可检查版本是否正确），之后会自动启动SLP业务，若业务流程正常则在Responder侧的串口日志中周期性打印测距、测角等上报信息，主机屏幕上会显示光标。两端日志如下图所示，启动流程可参考“启动流程”。
图 1 指向遥控器RCU、Dongle串口日志
若开启了CIR功能，则在USB串口中打印CIR数据。
图 2 USB串口中CIR日志上报
启动流程¶

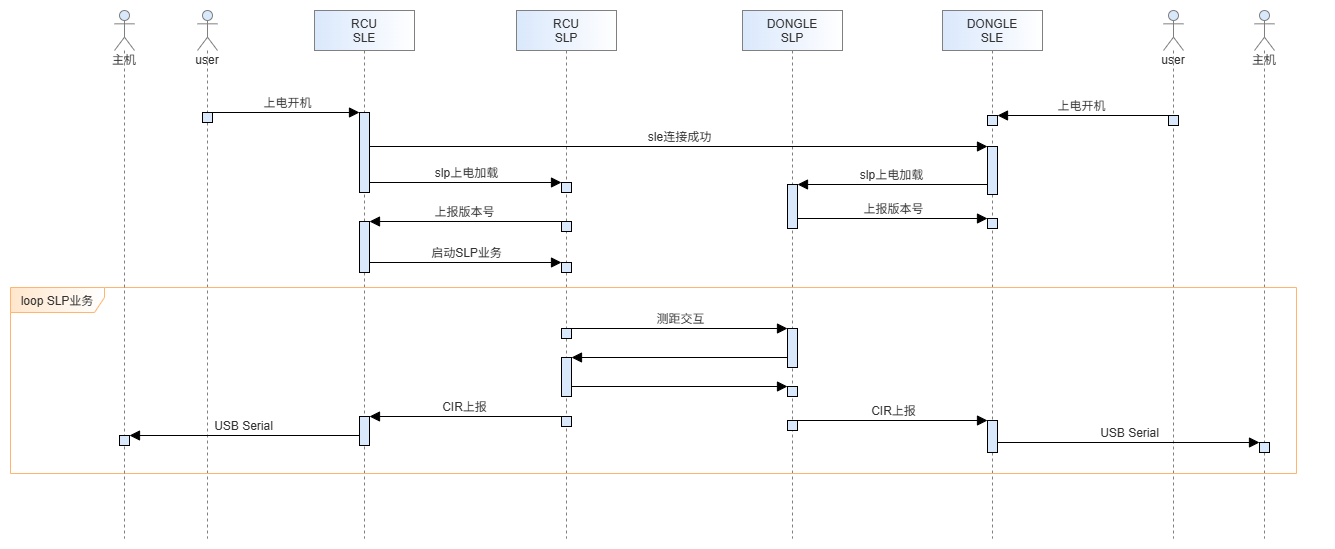

图 1 CIR上报业务简易流程
可用功能¶
虚拟串口¶

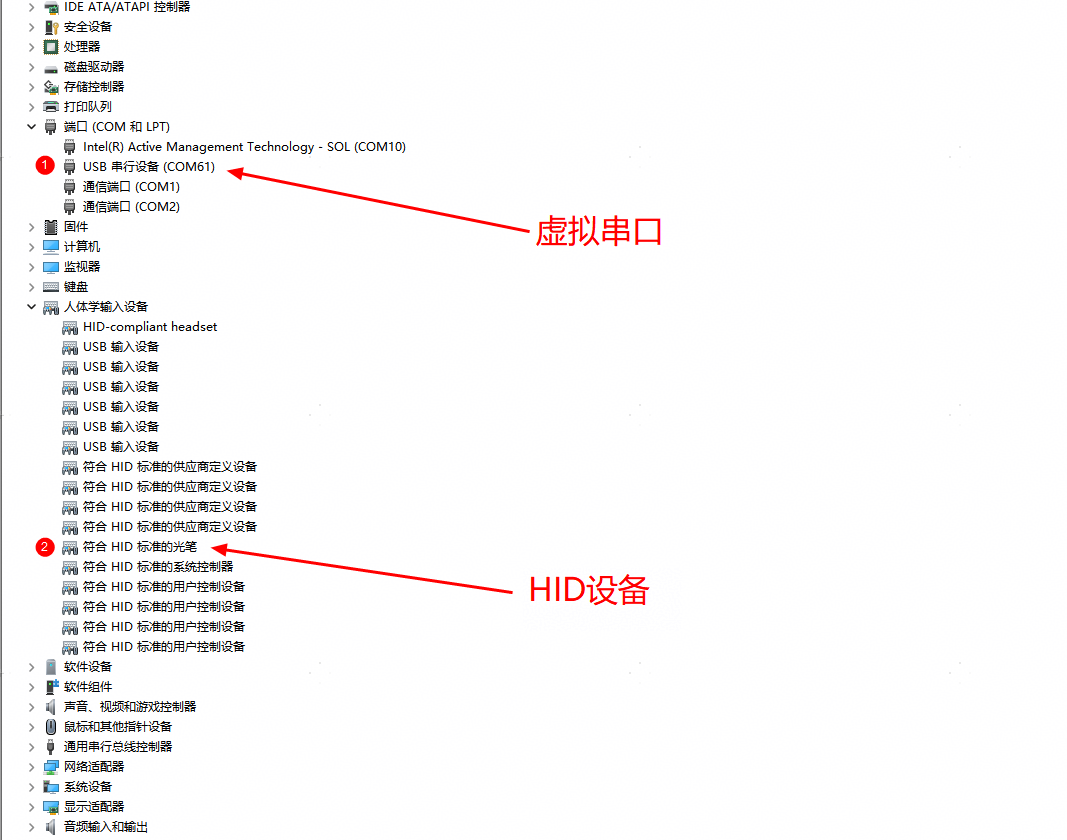

USB类型默认设置为DEV_SER_HID（HID和虚拟串口设备），将单板通过USB线连接主机后，主机端会识别到一个串口设备和HID设备（见下图），其中HID设备用来显示光标，串口设备可收发数据，进行发送CIR数据或接收产测命令等操作。
图 1 主机USB设备显示
CIR上报功能¶
须知： 该功能占用资源较多，仅部分版本支持。
示例中的Sample代码已实现CIR上报功能，可参考编译步骤章节进行配置，设备建链后会在USB串口中打印CIR数据。示例代码中相关函数如下表所示。
函数名称 |
描述 |
所在文件 |
|---|---|---|
set_slp_start_ranging_param |
启动测距测角业务，CIR开启时默认频率设置为15Hz |
sle_air_mouse_server.c |
rpt_cir_cbk |
Initiator侧挂载的cir上报回调函数 |
sle_air_mouse_server.c |
rpt_cir_cbk |
Responder侧挂载的cir上报回调函数 |
sle_air_mouse_client.c |
air_mouse_print |
自定义的打印函数，CIR数据优先从USB串口中输出，若USB没有被枚举到，则从烧录串口中打印。 |
air_mouse_common.c |
