裸烧及非裸烧升级 使用手册
前言
本文档用于指导调试裸烧及非裸烧升级。
本文档（本指南）主要适用于以下工程师：
- 技术支持工程师
- 软件开发工程师
裸烧使用说明
操作准备
操作准备如下：
- 编译镜像，如表1所示；
- 制作升级包；
- 存储介质准备（FAT32格式的SD卡）。
表 1 升级所需的镜像
boot_image.bin、uImage_ss928v100(kernel)、rootfs、tee_image.bin |
裸烧流程

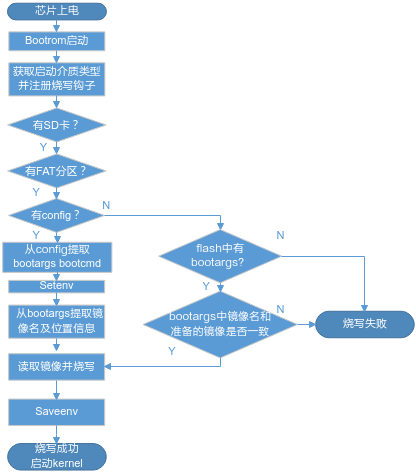

裸烧流程如图1所示。
操作过程
操作过程如下：
-
根据表1编译镜像，非安全启动和安全启动镜像的编译方法请参考《SS928V100/SS927V100 安全启动使用指南》，有如下注意事项。
-
编译u-boot镜像时，需进入u-boot源码目录下，执行 make menuconfig
根据实际情况使用的介质，开启sd卡或者usb的更新：
Product --->
[*] Auto update
[*] Auto sd update
[ ] Auto usb update
-
编译GSL时，需进入gsl源码目录，在文件boot/ss928v100/main.c中打开SD升级宏开关，并关闭USB烧写宏开关（快速启动镜像不需要编译gsl）：
-
-
根据使用的启动方案制作升级包。
-
快速启动、非安全启动和Non-TEE安全启动升级包制作方法
创建config文本文件，并把和镜像匹配的bootargs和bootcmd拷贝至其中，格式如下：
-
SPI NOR Flash
-
SPI NAND Flash:
-
eMMC:
升级包参考如下：
- kernel为ATF + Linux Kernel镜像；
- 对于快速启动，u-boot.bin为单独编译的u-boot-ss928v100.bin镜像；
- 对于非安全启动和Non-TEE安全启动，u-boot.bin为image_map脚本生成的boot_image.bin镜像。
-
-
TEE安全启动升级包制作方法
创建config文本文件，并把和镜像匹配的bootargs和bootcmd拷贝至其中，格式如下：
-
SPI NOR Flash
setenv bootargs 'mem=128M console=ttyAMA0,115200 tee_enable root=/dev/mtdblock2 rw rootfstype=jffs2 mtdparts=sfc:1M(u-boot.bin),12M(kernel),18M(rootfs.jffs2),1M(tee.bin)';sa setenv bootcmd 'sf probe 0;sf read 0x42000000 0x100000 0xc00000;sf read 0x43000000 0x1f00000 0x100000;bootm 0x42000000 0x43000000';sa -
SPI NAND Flash:
setenv bootargs 'mem=128M console=ttyAMA0,115200 tee_enable clk_ignore_unused ubi.mtd=2 root=ubi0:ubifs rootfstype=ubifs rw mtdparts=nand:1M(u-boot.bin),12M(kernel),32M(rootfs.ubifs),1M(tee.bin)';sa setenv bootcmd 'nand read 0x42000000 0x100000 0xc00000;nand read 0x43000000 0x2d00000 0x100000;bootm 0x42000000 0x43000000';sa -
eMMC:
setenv bootargs 'mem=128M console=ttyAMA0,115200 tee_enable clk_ignore_unused rw rootwait root=/dev/mmcblk0p3 rootfstype=ext4 blkdevparts=mmcblk0:1M(u-boot.bin),12M(kernel),96M(rootfs.ext4),1M(tee.bin)';sa setenv bootcmd 'mmc read 0 0x42000000 0x800 0x6000; mmc read 0 0x43000000 0x36800 0x800; bootm 0x42000000 0x43000000';sa
升级包参考如下：
- kernel为Linux Kernel镜像；
- u-boot.bin为image_map脚本生成的boot_image.bin镜像；
- tee.bin为image_map脚本生成的tee_image.bin镜像。
-
-
-
插入存放有升级包的FAT32格式的SD卡至SDIO0卡槽，按住UPDATE按键，启动单板。
说明： - Vendor作为TEE Owner的情况下不支持SD卡升级。
- 把升级包放置在SD卡前，请先把SD卡进行格式化操作。
- 升级包里的u-boot或boot_image镜像名必须为u-boot.bin，镜像名必须和config中的bootargs一致，如10M(sample.bin)，则kernel的镜像名应为sample.bin；
- 可烧写多个文件系统镜像；
- ubifs文件系统镜像的文件名中必须包含ubifs字符串，其他镜像的文件名中必须不能包含ubifs字符串。
- ext4文件系统镜像的文件名中必须包含ext4字符串，其他镜像的文件名中必须不能包含ext4字符串。
- 由于LiteOS 启动bootcmd设置与Linux不同处，可参考如下命令设置：
SPI NOR Flash: setenv bootcmd 'sf probe 0;sf read 0x44000000 0x1f00000 0x100000;go_riscv 0x44000000; sf read 0x50000000 0x100000 0xc00000;bootm 0x50000000;sa SPI NAND Flash: setenv bootcmd 'nand read 0x44000000 0x2d00000 0x100000;go_riscv 0x44000000; nand read 0x50000000 0x100000 0xc00000;bootm 0x50000000;sa。 eMMC: setenv bootcmd ' mmc read 0 0x44000000 0x36000 0x800;go_riscv 0x44000000;mmc read 0 0x50000000 0x800 0x6000; bootm 50000000';sa
操作示例
裸烧示例
- 格式化SD卡为FAT32格式；
- 将操作过程中制作的升级包拷贝到格式化好的SD卡中。格式化SD卡具体方法请参考《外围设备驱动 操作指南》附录；
-
裸烧打印以及打印说明如下（以SPI NOR Flash非安全启动举例）：
//bootrom读取u-boot.bin至内存并执行此u-boot //读取升级配置文件 [0]=u-boot.bin start=0x00000000 end=0x000fffff size=0x00100000 [1]=kernel start=0x00100000 end=0x00cfffff size=0x00c00000 [2]=rootfs.jffs2 start=0x00d00000 end=0x01efffff size=0x01200000 //读取并烧写u-boot.bin spinor erase... spinor write... //读取并烧写kernel spinor erase... spinor write... //读取并烧写rootfs.jffs2 spinor erase... spinor write... //保存环境变量 Saving Environment to SPI Flash... Erasing SPI flash...Writing to SPI flash...done OK //接下来将自动启动新系统
操作中需要注意的问题
- SD卡必须格式化成FAT32格式；
- 若SD卡有多个分区时，升级包必须放在第一个分区，否则扫描不到升级包；
- u-boot或boot_image镜像名称必须为u-boot.bin；
- 裸烧会自动保存config中的bootargs和bootcmd环境变量；
- 没有config文件时，仅会烧写bootrom读取的u-boot.bin镜像。
设置eMMC扩展CSD寄存器
如果用SD卡裸烧的方式烧写，u-boot会利用自带的eMMC驱动对eMMC扩展CSD寄存器进行设置，不需要额外设置。但如果使用烧录器方式进行烧写，则需要烧录器配置eMMC扩展CSD寄存器。此部分主要说明在烧录器操作界面上，需要配置 eMMC 的哪些寄存器及寄存器的值。
eMMC 器件包含有BOOT1、BOOT2和 USER DATA分区，同时支持 n_RST 管脚和下电复位。boot 从 USER DATA区启动，所有镜像数据都烧录到 USER DATA分区，同时只支持 n_RST 管脚复位器件，因此，烧录器必须按下表配置寄存器的值，否则单板无法启动。
此寄存器用于配置 eMMC 在 boot 模式下的总线宽度。用户需要根据硬件设计使用的总线宽度进行设置（0x1：4-bit 0x2：8-bit）。 |
||
177寄存器配置如表1所示。
表 1 177寄存器配置说明
RESET_BOOT_BUS_CONDITIONS(nonvolatile) |
||
- 必须在烧录之前完成eMMC 扩展寄存器的配置。
- 部分烧录器可能不支持设置扩展CSD寄存器的功能，需烧录器厂家支持。
具体的设置由于各厂家的eMMC烧录器不同而存在差异，请参考烧录器手册来配置。
非裸烧升级使用说明
操作准备
升级操作准备如下：
- 编译镜像，参考表1；
- 制作升级包；
- 存储介质准备（FAT32格式的SD卡或U盘）；
升级流程

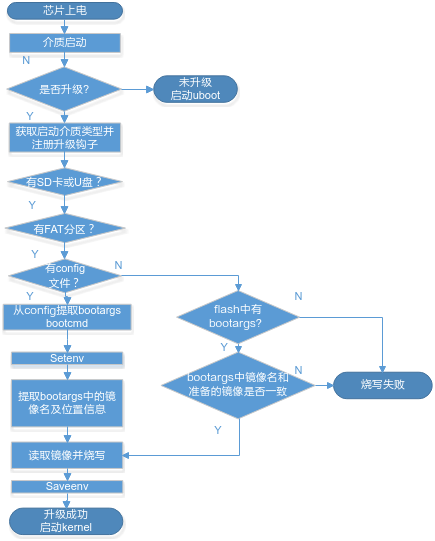

升级流程如图1所示。
操作过程
操作过程如下：
-
根据表1编译镜像，非安全启动和安全启动镜像的编译方法请参考《SS928V100/SS927V100 安全启动使用指南》，有如下注意事项。
-
编译u-boot镜像时，需进入u-boot源码目录下，执行 make menuconfig
根据实际情况使用的介质，开启sd卡或者usb的更新：
Product --->
[*] Auto update
[*] Auto sd update
[ ] Auto usb update
-

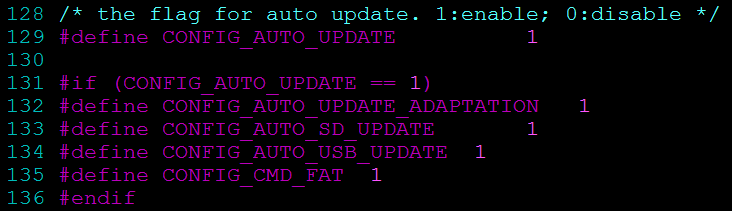

编译GSL时，需进入gsl源码目录，在文件boot/ss928v100/main.c中打开SD升级宏开关，并关闭USB烧写宏开关（快速启动镜像不需要编译gsl）：
-
-
根据使用的启动方案制作升级包。
-
快速启动、非安全启动和Non-TEE安全启动升级包制作方法。
创建config文本文件，并把和镜像匹配的bootargs和bootcmd拷贝至其中，格式如下：
-
SPI NOR Flash
-
SPI NAND Flash
-
eMMC
升级包参考如下：
- kernel为ATF + Linux Kernel镜像；
- 对于快速启动，u-boot.bin为单独编译的u-boot-ss928v100.bin镜像；
- 对于非安全启动和Non-TEE安全启动，u-boot.bin为image_map脚本生成的boot_image.bin镜像。
-
-
TEE安全启动升级包制作方法
创建config文本文件，并把和镜像匹配的bootargs和bootcmd拷贝至其中，格式如下：
-
SPI NOR Flash
setenv bootargs 'mem=128M console=ttyAMA0,115200 tee_enable root=/dev/mtdblock2 rw rootfstype=jffs2 mtdparts=sfc:1M(u-boot.bin),12M(kernel),18M(rootfs.jffs2),1M(tee.bin)';sa setenv bootcmd 'sf probe 0;sf read 0x42000000 0x100000 0xc00000;sf read 0x43000000 0x1f00000 0x100000;bootm 0x42000000 0x43000000';sa -
SPI NAND Flash
setenv bootargs 'mem=128M console=ttyAMA0,115200 tee_enable clk_ignore_unused ubi.mtd=2 root=ubi0:ubifs rootfstype=ubifs rw mtdparts=nand:1M(u-boot.bin),12M(kernel),32M(rootfs.ubifs),1M(tee.bin)';sa setenv bootcmd 'nand read 0x42000000 0x100000 0xc00000;nand read 0x43000000 0x2d00000 0x100000;bootm 0x42000000 0x43000000';sa -
eMMC
setenv bootargs 'mem=128M console=ttyAMA0,115200 tee_enable clk_ignore_unused rw rootwait root=/dev/mmcblk0p3 rootfstype=ext4 blkdevparts=mmcblk0:1M(u-boot.bin),12M(kernel),96M(rootfs.ext4),1M(tee.bin)';sa setenv bootcmd 'mmc read 0 0x42000000 0x800 0x6000; mmc read 0 0x43000000 0x36800 0x800; bootm 0x42000000 0x43000000';sa
升级包参考如下：
- kernel为Linux Kernel镜像；
- u-boot.bin为image_map脚本生成的boot_image.bin镜像；
- tee.bin为image_map脚本生成的tee_image.bin镜像。
-
-
-
插入存放有升级包的FAT32格式的SD卡（SDIO0）或U盘，按住UPDATE按键，启动单板，升级系统。
说明： - Vendor作为TEE Owner的情况下不支持SD卡升级。
- 把升级包放置在SD卡或U盘前，请先把SD卡或U盘进行格式化操作。
- 升级包里的镜像名必须和bootargs一致，如9M(sample.bin)，则kernel的镜像名应为sample.bin；
- 如果镜像文件不存在则不升级对应项；
- 支持升级多个文件系统镜像；
- 如果想继续使用u-boot中的环境变量bootargs和bootcmd，则不需要准备config文件；
- ubifs文件系统镜像的文件名中必须包含ubifs字符串，其他镜像的文件名中必须不能包含ubifs字符串。
- ext4文件系统镜像的文件名中必须包含ext4字符串，其他镜像的文件名中必须不能包含ext4字符串。
- 由于LiteOS 启动bootcmd设置与Linux不同处，可参考如下命令设置：
SPI NOR Flash: setenv bootcmd 'sf probe 0;sf read 0x44000000 0x1f00000 0x100000;go_riscv 0x44000000; sf read 0x50000000 0x100000 0xc00000;bootm 0x50000000;sa SPI NAND Flash: setenv bootcmd 'nand read 0x44000000 0x2d00000 0x100000;go_riscv 0x44000000; nand read 0x50000000 0x100000 0xc00000;bootm 0x50000000;sa。 eMMC: setenv bootcmd ' mmc read 0 0x44000000 0x36000 0x800;go_riscv 0x44000000;mmc read 0 0x50000000 0x800 0x6000; bootm 50000000';sa
操作示例
分段升级
分段升级适用于低内存芯片平台，当内存较小且升级的文件系统较大时可考虑打开此选项，打开此选项时只需要使用16M大小的内存 buffer，反之升级文件将占用文件大小的内存。
操作过程如下：
升级示例
- 将u-boot镜像烧写到flash（spinor或nand）中或直接下载到内存中运行；
- 格式化SD卡或U盘为FAT格式；
- 将操作过程中制作的升级包拷贝到格式化好的SD卡或U盘中。格式化SD卡或U盘具体方法请参考《外围设备驱动 操作指南》附录；
- 开发板上电，u-boot启动，开始自动升级。
-
升级打印以及打印说明如下（以SPI NOR Flash非安全启动举例）：
//读取升级配置文件 [0]=u-boot.bin start=0x00000000 end=0x000fffff size=0x00100000 [1]=kernel start=0x00100000 end=0x00cfffff size=0x00c00000 [2]=rootfs.jffs2 start=0x00d00000 end=0x01efffff size=0x01200000 //读取并烧写u-boot.bin spinor erase... spinor write... //读取并烧写kernel spinor erase... spinor write... //读取并烧写rootfs.jffs2 spinor erase... spinor write... //保存环境变量 Saving Environment to SPI Flash... Erasing SPI flash...Writing to SPI flash...done OK //接下来将自动启动新系统
操作中需要注意的问题
- SD卡或U盘必须格式化成FAT格式；
- 若SD卡或U盘有多个分区时，升级包必须放在第一个分区，否则扫描不到升级包；
- 升级u-boot会自动保存config中的bootargs和bootcmd环境变量。
