产品概述

概述

Hi3403V100是一颗面向市场推出的专业超高清智能网络录像机SoC。该芯片最高支持四路sensor输入，支持最高4K60的ISP图像处理能力，支持3F WDR、多级降噪、六轴防抖、硬件拼接等多种图像增强和处理算法，为用户提供了卓越的图像处理能力。

Hi3403V100内置四核A55，提供高效且丰富和灵活的CPU资源，以满足客户计算和控制需求。集成单核MCU，以满足某些低延时要求较高场景。

Hi3403V100集成了高效的图像分析工具推理单元，最高15.2Tops INT4或10.4Tops INT8，并支持业界主流的图像分析工具框架。并内置双核Vision DSP，以满足客户一些差异化的CV计算需求。

Hi3403V100采用先进的12nm低功耗工艺和0.65pitch封装，同时支持LPDDR4/LPDDR4x/DDR4颗粒，满足客户应用的产品小型化设计和快速量产。

Hi3403V100配套提供的稳定、易用的SDK设计，能够支撑客户快速产品量产。

应用场景

Hi3403V100专业智能网络摄像机方案

Hi3403V100专业智能网络摄像机方案如图1-1所示。

Hi3403V100专业智能网络摄像机方案

架构

芯片逻辑框图

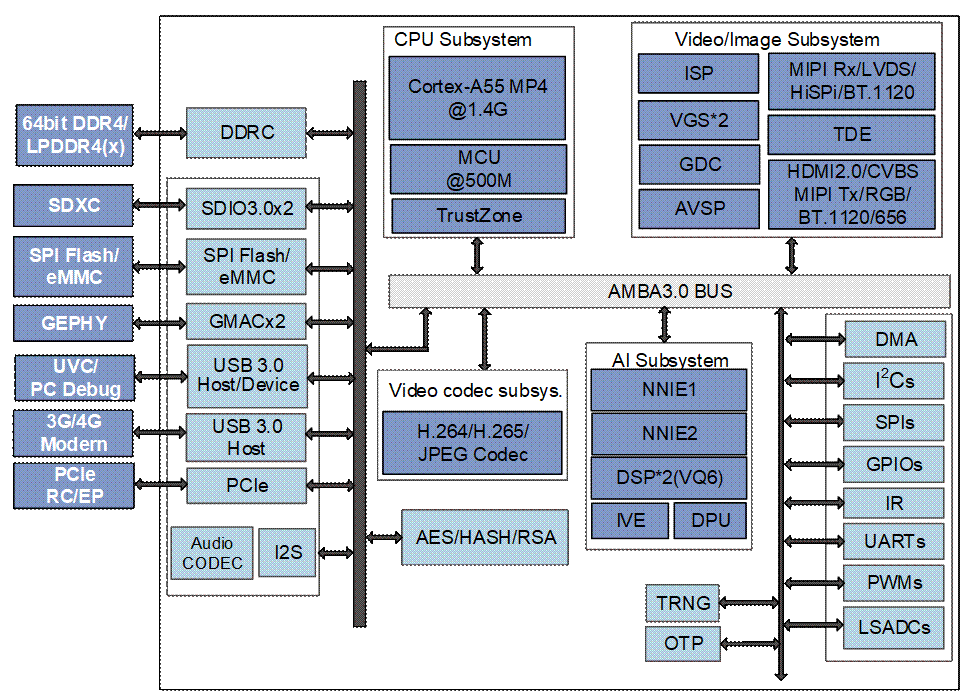

Hi3403V100芯片逻辑框图如图1-2所示。

Hi3403V100芯片逻辑框图

处理器内核

• 四核ARM Cortex A55@1.4GHz
• 32KB I-Cache，32KB D-Cache /512KB L3 cache
• 支持Neon加速，集成FPU处理单元
• 内置32bit MCU@500MHz

32KB I-Cache，32KB D-Cache /64KB TCM

• 支持TrustZone

智能视频分析

• 图像分析加速引擎，高达15.2Tops@INT4或10.4Tops@INT8算力
• 双内核异构引擎
• 引擎1 支持9.6Tops@INT4或4.8Tops@INT8算力，支持INT4/INT8/FP16
• 引擎2 支持5.6Tops算力，支持INT8/INT16
• 支持完整的API和工具链，易于客户开发
• 双核Vision Q6 DSP

32K I-Cache /32K D-Cache /32K IRAM/320K DRAM

• 内置智能计算加速引擎
• 内置双目深度加速单元
• 内置矩阵计算加速单元

视频编解码

• H.264 BP/MP/HP
• H.265 Main Profile
• H.264/H.265编解码最大分辨率为8192 x 8192
• H.264/H.265 编码支持I/P帧
• H.264/H.265多码流编码能力：
• 3840 x 2160@60fps + 1280x720@30fps
• 7680 x 4320@15fps
• H.264/H.265/MPEG-4多码流解码能力：

3840 x 2160@60fps + 1920x1080@60fps

• 支持最多8个区域的编码前OSD叠加
• 支持CBR/VBR/AVBR/FIXQP/QPMAP等多种码率控制模式
• 输出码率最大值160Mbps
• 支持8个感兴趣区域（ROI）编码
• 支持JPEG Baseline编解码
• JPEG编解码最大分辨率16384x16384
• JPEG最大性能
• 编码：3840 x 2160@60fps(YUV420)
• 解码：3840 x 2160@75fps(YUV420)

视频输入接口

• 支持8-Lane image sensor串行输入，支持 MIPI/LVDS/Sub-LVDS/HiSPi多种接口
• 支持2x4-Lane或4x2-Lane等多种组合，最高支持4路sensor串行输入
• 最大分辨率8192 x 8192
• 支持8/10/12/14 Bit RGB Bayer DC时序视频输入，时钟频率最高150MHz
• 支持BT.601、BT.656、BT.1120视频输入接口
• 支持主流CMOS电平热成像传感器

ISP

• ISP支持分时复用处理多路sensor输入视频
• 支持3A（AE/AWB/AF）功能，3A的控制用户可调节
• 支持去固定模式噪声（FPN）
• 支持坏点校正、镜头阴影校正
• 最高支持三帧WDR及Advanced Local Tone Mapping
• 支持多级3D去噪、图像边缘增强、去雾、动态对比度增强等处理功能
• 支持3D-LUT色彩调节
• 支持镜头畸变校正，支持鱼眼矫正
• 支持6-DoF数字防抖及Rolling-Shutter校正
• 支持图像Mirror、Flip、90度/270度旋转
• 提供 PC端ISP 调节工具
• 支持超感光去噪（HNR）

视频与图形处理

• 支持图形和图像1/15.5～16x缩放功能
• 支持多达4路视频全景拼接
• 输入2路3840x2160@30fps，输出4320x3840@30fps
• 输入4路2688x1520@30fps，输出6080x2688@30fps
• 支持视频层、图形层叠加
• 支持色彩空间转换

视频输出

• 支持HDMI2.0接口输出
• 支持4-Lane Mipi DSI/CSI接口输出，最高2.5Gbps/lane
• 内置模拟标清CVBS输出
• 支持8/16/24 bit RGB、BT.656、BT.1120等数字接口
• 同时支持2个独立高清视频输出
• 支持任意两种接口非同源输出
• 其中一路可支持PIP(Piture In Piture)
• 最大输出能力3840x2160@60fps + 1920x1080@60fps

音频接口与处理

• 内置Audio codec，支持16bit 语音输入和输出
• 支持I2S接口

支持多声道时分复用传输模式（TDM）

• 支持HDMI Audio输出
• 通过软件实现多协议语音编解码
• 支持音频3A（AEC/ANR/ALC）处理
• 支持G.711/G.726/AAC/等音频编码格式

安全隔离与引擎

• 支持安全启动
• 支持基于TrustZone的REE/TEE硬件隔离方案
• 硬件实现AES对称加密算法
• 硬件实现RSA2048/3072/4096签名校验算法
• 硬件实现基于HASH的SHA256/384/512、HMAC_SHA256/384/512算法
• 硬件实现随机数发生器
• 集成30Kbit OTP存储空间供客户使用

网络接口

2个千兆以太网接口

• 支持RGMII、RMII两种接口模式
• 支持TSO、UFO、COE等加速单元

外围接口

• 支持上电复位（POR）和外部输入复位
• 集成4通道LSADC
• 多个UART、I2C、SPI、GPIO接口
• 2个SDIO3.0接口
• SDIO0支持SDXC卡，最大容量2TB
• SDIO1支持对接wifi模组
• 2个USB3.0/USB2.0接口
• USB0 仅Host接口
• USB1 Host/Device可切换
• 2-Lane PCIe2.0高速接口
• 支持RC/EP模式
• 可配置为2-Lane PCIe2.0
• 可配置为1-Lane PCIe2.0 + USB3.0

外部存储器接口

• DDR4/LPDDR4/LPDDR4x接口
• 支持4 x 16bit DDR4
• 支持2 x 32bit LPDDR4/LPDDR4x
• DDR4最高速率3200Mbps
• LPDDR4/LPDDR4x最高速率3733Mbps
• 最大容量8GB
• SPI Nor/SPI Nand Flash接口
• 支持1、2、4线模式
• SPI Nor Flash支持3Byte、4Byte 地址模式
• NAND Flash接口
• 支持SLC、MLC异步接口器件
• 支持2/4/8/16KB页大小
• 支持8/16/24/28/40/64bit ECC（以1KB为单位）
• eMMC5.1接口，最大容量2TB
• 可选择从eMMC、SPI Nor/SPI Nand Flash、NAND Flash或PCIe从片启动

SDK

• Arm CPU支持Linux SMP
• DSP/MCU支持LiteOS

芯片物理规格

• 功耗

5.2W典型功耗(4K30 + 4Tops)

• 工作电压
• 内核电压为0.8V
• IO电压为1.8/3.3V
• DDR4/LPDDR4/LPDDR4x接口电压分别为1.2/1.1/0.6V
• 封装形式
• RoHS，FC-BGA 23mm x 23mm封装
• 管脚间距：0.65mm

启动和升级模式

概述

芯片中内置启动ROM（BOOTROM），芯片复位撤销后由BOOTROM开始执行启动引导程序。

启动介质

芯片包含多种外设接口可用于启动介质接口：

• SPI Nand/Nor Flash存储接口。
• 并行Nand Flash存储接口。
• eMMC存储接口。

启动介质的选择由SFC_EMMC_BOOT_MODE/BOOT_SEL1/BOOT_SEL0信号决定。

PCIe从启动

芯片还支持PCIe从片启动，此时芯片作为从片，通过PCIe接口与主片连接，主片可以通过PCIe接口将启动程序加载至从片并引导从片启动。

PCIe从片启动由PCIE_SLV_BOOT_MODE信号的值决定。

烧写（升级）

芯片通过SDIO0/USB3控制器1 Device/UART0来对启动介质进行烧写(升级)。SD卡、USB升级模式由UPDATE_MODE_N和OTP信号决定，UART烧写由FAST_BOOT_MODE信号的值决定。

启动介质和上电锁存值关系

启动/升级介质由PCIE_SLV_BOOT_MODE/FAST_BOOT_MOD/SFC_EMMC_BOOT_MODE/BOOT_SEL1/BOOT_SEL0和UPDATE_MODE_N信号来确定。

说明

• PCIE_SLV_BOOT_MODE信号为SENSOR1_VS管脚的上电锁存值；
• FAST_BOOT_MODE信号为RGMII0_TXD0管脚的上电锁存值;
• SFC_EMMC_BOOT_MODE信号为 RGMII0_TXD1管脚的上电锁存值;
• BOOT_SEL1信号为 RGMII0_TXD2管脚的上电锁存值;
• BOOT_SEL0信号为 RGMII0_TXD3管脚的上电锁存值;
• UPDATE_MODE_N信号为系统启动时GPIO0_0的状态，通常GPIO0_0可设计成按键，按下时状态为0，表示升级；未按下时状态为1，表示非升级;
• 以上上电锁存值不受系统软复位影响；
• SFC_EMMC_BOOT_MODE & BOOT_SEL1 & BOOT_SEL0决定了启动或者烧写的目标介质。
• FAST_BOOT_MODE用于选择是否进入串口烧写。
• PCIE_SLV_BOOT_MODE用于是否进入PCIe从片启动。
• UPDATE_MODE_N用于选择是否进入SD/USB升级。

启动介质和这些信号的关系如表1-1所示：

启动介质

PCIE_SLV_BOOT_MODE	FAST_BOOT_MODE	BOOT_SEL1	BOOT_SEL0	启动介质
0	0	0	0	从SPI NOR Flash启动
0	0	0	1	从SPI NAND Flash启动
0	0	1	0	从Nand Flash启动
0	0	1	1	从EMMC启动
0	1	0	0	串口烧写模式，烧写SPI NOR Flash
0	1	0	1	串口烧写模式，烧写SPI NAND Flash
0	1	1	0	串口烧写模式，烧写NAND Flash
0	1	1	1	串口烧写模式，烧写EMMC
1	X	X	X	PCIe从片启动

启动模式

芯片支持如下表所示启动模式，其中Secure_Boot_En和Quick_Boot分别由寄存器的值来决定 (源于OTP中的启动模式标志位)。

启动模式

Quick_Boot[3:0]	Secure_Boot_En[7:0]	启动模式
非0x5	非0x42	安全启动模式 （对uBoot进行验签，若验签通过，则系统启动，验签不通过则系统不能启动）
非0x5	0x42	非安全启动的普通模式 （对uBoot进行验签，验签结果不影响系统启动）
0x5	X	非安全启动的快启模式 （不对uBoot进行验签）

须知

推荐使用安全启动模式，以降低产品的安全风险。

地址空间映射

地址空间参见表1-3。

地址空间映射表

起始地址	结束地址	功能	大小	说明
0x0_0000_0000	0x0_03FF_FFFF	重映射时：启动地址空间BOOTROM 撤销重映射后：作为芯片内SRAM	64MB	SRAM实际大小为64KB
0x0_0400_0000	0x0_0400_FFFF	保留	-	-
0x0_0401_0000	0x0_0401_FFFF	重映射时：启动地址空间BOOTRAM0 撤销重映射后：作为芯片内SRAM	64KB	-
0x0_0402_0000	0x0_0402_FFFF	重映射时：启动地址空间BOOTRAM1 撤销重映射后：作为芯片VGS0功能	64KB	实际大小为40KB
0x0_0402_0000	0x0_0EFF_FFFF	保留	-	-
0x0_0F00_0000	0x0_0FFF_FFFF	FMC_MEM空间	16MB	-
0x0_1000_0000	0x0_1000_FFFF	FMC寄存器	64KB	-
0x0_1001_0000	0x0_1001_FFFF	eMMC_PHY寄存器	64KB	-
0x0_1002_0000	0x0_1002_FFFF	eMMC_CTRL寄存器	64KB	-
0x0_1003_0000	0x0_1003_FFFF	SDIO0_CTRL寄存器	64KB	-
0x0_1004_0000	0x0_1004_FFFF	SDIO1_CTRL寄存器	64KB	-
0x0_1005_0000	0x0_100F_FFFF	保留	-	-
0x0_1010_0000	0x0_1010_FFFF	SPACC寄存器	64KB	-
0x0_1011_0000	0x0_1011_3FFF	保留	-	-
0x0_1011_4000	0x0_1011_4FFF	TRNG寄存器	4KB	-
0x0_1011_5000	0x0_1011_FFFF	保留	-	-
0x0_1012_0000	0x0_1012_3FFF	OTP CTRL寄存器	16KB
0x0_1012_4000	0x0_1021_FFFF	保留	-	-
0x0_1022_0000	0x0_1022_FFFF	PCIE地址白名单寄存器	64KB
0x0_1023_0000	0x0_1023_FFFF	IO0_CFG寄存器	64KB	IO0管脚配置
0x0_1024_0000	0x0_1027_FFFF	保留	-	-
0x0_1028_0000	0x0_1028_0FFF	DMAC寄存器	4KB
0x0_1028_1000	0x0_1028_FFFF	保留	-	-
0x0_1029_0000	0x0_1029_FFFF	GMAC0寄存器	64KB
0x0_102A_0000	0x0_102A_FFFF	GMAC1寄存器	64KB
0x0_102B_0000	0x0_102C_FFFF	保留	-	-
0x0_102E_0000	0x0_102E_FFFF	MIPI_TX_CFG & SPI_CFG & SDIO0 PWR_SWITCH寄存器	64KB
0x0_102F_0000	0x0_102F_FFFF	IO1_CFG寄存器	64KB	IO1管脚配置
0x0_1030_0000	0x0_1030_FFFF	USB3_CTRL_0寄存器	64KB
0x0_1031_0000	0x0_1031_FFFF	USB2_PHY0寄存器	64KB
0x0_1032_0000	0x0_1032_FFFF	USB3_CTRL_1寄存器	64KB
0x0_1033_0000	0x0_1033_FFFF	USB2_PHY1寄存器	64KB
0x0_1034_A000	0x0_103C_FFFF	保留	-	-
0x0_103D_0000	0x0_103D_FFFF	PCIE_CTRL寄存器	64KB	-
0x0_103E_0000	0x0_10FF_FFFF	保留	-	-
0x0_1100_0000	0x0_1100_0FFF	TIMER0/1寄存器	4KB	-
0x0_1100_1000	0x0_1100_1FFF	TIMER2/3寄存器	4KB	-
0x0_1100_2000	0x0_1100_2FFF	TIMER4/5寄存器	4KB	-
0x0_1100_3000	0x0_1100_3FFF	TIMER6/7寄存器	4KB	-
0x0_1100_4000	0x0_1100_4FFF	TIMER8/9寄存器	4KB	-
0x0_1100_5000	0x0_1100_5FFF	TIMER10/11寄存器	4KB	-
0x0_1100_6000	0x0_1100_6FFF	TIMER12/13寄存器	4KB	-
0x0_1100_7000	0x0_1100_7FFF	TIMER14/15寄存器	4KB	-
0x0_1100_8000	0x0_1100_8FFF	SEC_TIMER0/1寄存器	4KB	-
0x0_1100_9000	0x0_1100_9FFF	SEC_TIMER2/3寄存器	4KB	-
0x0_1100_A000	0x0_1100_FFFF	保留	-	-
0x0_1101_0000	0x0_1101_FFFF	CRG寄存器	64KB	-
0x0_1102_0000	0x0_1102_3FFF	SYS CTRL寄存器	16KB	-
0x0_1102_4000	0x0_1102_8FFF	SOC MISC寄存器	20KB
0x0_1102_9000	0x0_1102_9FFF	SVB PWM寄存器	4KB	-
0x0_1102_A000	0x0_1102_AFFF	保留	-	-
0x0_1102_B000	0x0_1102_BFFF	HPM_CTRL寄存器	4KB	-
0x0_1102_C000	0x0_1102_CFFF	STOPWATCH寄存器	4KB	-
0x0_1102_D000	0x0_1102_DFFF	PWM1寄存器	4KB	-
0x0_1102_E000	0x0_1102_EFFF	Tsensor_CTRL寄存器	4KB	-
0x0_1102_F000	0x0_1102_FFFF	保留	-	-
0x0_1103_0000	0x0_1103_0FFF	WDG寄存器	4KB	-
0x0_1103_1000	0x0_1103_1FFF	IPC寄存器	4KB	-
0x0_1103_2000	0x0_1103_2FFF	SEC_IPC寄存器	4KB	-
0x0_1103_3000	0x0_1103_FFFF	保留	-	-
0x0_1104_0000	0x0_1104_0FFF	UART0寄存器	4KB	-
0x0_1104_1000	0x0_1104_1FFF	UART1寄存器	4KB	-
0x0_1104_2000	0x0_1104_2FFF	UART2寄存器	4KB	-
0x0_1104_3000	0x0_1104_3FFF	UART3寄存器	4KB	-
0x0_1104_4000	0x0_1104_4FFF	UART4寄存器	4KB	-
0x0_1104_5000	0x0_1104_5FFF	UART5寄存器	4KB	-
0x0_1104_6000	0x0_1105_FFFF	保留	-	-
0x0_1106_0000	0x0_1106_0FFF	I2C0寄存器	4KB	-
0x0_1106_1000	0x0_1106_1FFF	I2C1寄存器	4KB	-
0x0_1106_2000	0x0_1106_2FFF	I2C2寄存器	4KB	-
0x0_1106_3000	0x0_1106_3FFF	I2C3寄存器	4KB	-
0x0_1106_4000	0x0_1106_4FFF	I2C4寄存器	4KB	-
0x0_1106_5000	0x0_1106_5FFF	I2C5寄存器	4KB	-
0x0_1106_6000	0x0_1106_FFFF	保留	-	-
0x0_1107_0000	0x0_1107_0FFF	SPI0寄存器	4KB	-
0x0_1107_1000	0x0_1107_1FFF	SPI1寄存器	4KB	-
0x0_1107_2000	0x0_1107_2FFF	3WIRE_SPI寄存器	4KB	-
0x0_1107_3000	0x0_1107_3FFF	SPI2寄存器	4KB	-
0x0_1107_4000	0x0_1107_4FFF	SPI3寄存器	4KB	-
0x0_1107_5000	0x0_1107_FFFF	保留	-	-
0x0_1108_0000	0x0_1108_FFFF	LSADC寄存器	64KB	-
0x0_1109_0000	0x0_1109_0FFF	GPIO0寄存器	4KB	-
0x0_1109_1000	0x0_1109_1FFF	GPIO1寄存器	4KB	-
0x0_1109_2000	0x0_1109_2FFF	GPIO2寄存器	4KB	-
0x0_1109_3000	0x0_1109_3FFF	GPIO3寄存器	4KB	-
0x0_1109_4000	0x0_1109_4FFF	GPIO4寄存器	4KB	-
0x0_1109_5000	0x0_1109_5FFF	GPIO5寄存器	4KB	-
0x0_1109_6000	0x0_1109_6FFF	GPIO6寄存器	4KB	-
0x0_1109_7000	0x0_1109_7FFF	GPIO7寄存器	4KB	-
0x0_1109_8000	0x0_1109_8FFF	GPIO8寄存器	4KB	-
0x0_1109_9000	0x0_1109_9FFF	GPIO9寄存器	4KB	-
0x0_1109_A000	0x0_1109_AFFF	GPIO10寄存器	4KB	-
0x0_1109_B000	0x0_1109_BFFF	GPIO11寄存器	4KB	-
0x0_1109_C000	0x0_1109_CFFF	GPIO12寄存器	4KB	-
0x0_1109_D000	0x0_1109_DFFF	GPIO13寄存器	4KB	-
0x0_1109_E000	0x0_1109_EFFF	GPIO14寄存器	4KB	-
0x0_1109_F000	0x0_1109_FFFF	GPIO15寄存器	4KB	-
0x0_110A_0000	0x0_110A_0FFF	GPIO16寄存器	4KB	-
0x0_110A_1000	0x0_110A_1FFF	GPIO17寄存器	4KB	-
0x0_110A_2000	0x0_110A_FFFF	保留	-	-
0x0_110B_0000	0x0_110B_FFFF	PWM0寄存器	64KB	-
0x0_110C_0000	0x0_110C_FFFF	保留	-	-
0x0_110D_0000	0x0_110D_0FFF	MCU_TIMER0/1寄存器	4KB	-
0x0_110D_1000	0x0_110D_1FFF	MCU_MTIME寄存器	4KB	-
0x0_110D_2000	0x0_110D_2FFF	MCU_MISC寄存器	4KB	-
0x0_110D_3000	0x0_110D_3FFF	MCU_WDG寄存器	4KB	-
0x0_110D_4000	0x0_110D_4FFF	MCU_DMAC寄存器	4KB	-
0x0_110D_5000	0x0_110E_FFFF	保留	-	-
0x0_110F_0000	0x0_110F_FFFF	IR寄存器	64KB	-
0x0_1110_0000	0x0_1113_FFFF	保留	-	-
0x0_1114_0000	0x0_1115_FFFF	DDRC_SUBSYS寄存器	128KB	-
0x0_1116_0000	0x0_1116_FFFF	DDRT0寄存器	64KB	-
0x0_1117_0000	0x0_1117_FFFF	DDRT1寄存器	64KB	-
0x0_1118_0000	0x0_123F_FFFF	保留	-	-
0x0_1240_0000	0x0_125F_FFFF	GIC寄存器	2MB	-
0x0_1260_0000	0x0_12FF_FFFF	保留	-	-
0x0_1300_0000	0x0_1301_FFFF	MCU处理器寄存器	128KB	-
0x0_1302_0000	0x0_15FF_FFFF	保留	-	-
0x0_1600_0000	0x0_1602_7FFF	DSP0_DRAM_BANK0空间	160KB	-
0x0_1602_8000	0x0_1603_FFFF	保留	-	-
0x0_1604_0000	0x0_1606_7FFF	DSP0_DRAM_BANK1空间	160KB	-
0x0_1606_8000	0x0_160F_FFFF	保留	-	-
0x0_1610_0000	0x0_1610_7FFF	DSP0_VQ6_IRAM空间	32KB	-
0x0_1610_8000	0x0_1610_FFFF	保留	-	-
0x0_1611_0000	0x0_1612_FFFF	DSP0_VQ6_CFG寄存器	128KB	-
0x0_1613_0000	0x0_161F_FFFF	保留	-	-
0x0_1620_0000	0x0_1622_7FFF	DSP1_VQ6_DRAM_BANK0空间	160KB	-
0x0_1622_8000	0x0_1623_FFFF	保留	-	-
0x0_1624_0000	0x0_1626_7FFF	DSP1_VQ6_DRAM_BANK1空间	160KB	-
0x0_1628_0000	0x0_162F_FFFF	保留	-	-
0x0_1630_0000	0x0_1630_7FFF	DSP1_VQ6_IRAM空间	32KB	-
0x0_1630_8000	0x0_1630_FFFF	保留	-	-
0x0_1631_0000	0x0_1632_FFFF	DSP1_VQ6_CFG寄存器	128KB	-
0x0_1633_0000	0x0_16FF_FFFF	保留	-	-
0x0_1700_0000	0x0_1700_FFFF	IVE寄存器	64KB	-
0x0_1701_0000	0x0_1702_FFFF	保留	-	-
0x0_1703_0000	0x0_1703_FFFF	DPU寄存器	64KB	-
0x0_1704_0000	0x0_1704_FFFF	保留	-	-
0x0_1705_0000	0x0_1705_FFFF	GZIP寄存器	64KB	-
0x0_1706_0000	0x0_170F_FFFF	保留	-	-
0x0_1710_0000	0x0_1710_FFFF	VDH寄存器	64KB	-
0x0_1711_0000	0x0_1713_FFFF	保留	-	-
0x0_1714_0000	0x0_1714_FFFF	VEDU寄存器	64KB	-
0x0_1715_0000	0x0_1717_FFFF	保留	64KB	-
0x0_1718_0000	0x0_1718_FFFF	JPGD寄存器	64KB	-
0x0_1719_0000	0x0_171B_FFFF	保留	-	-
0x0_171C_0000	0x0_171C_FFFF	JPGE寄存器	64KB	-
0x0_171D_0000	0x0_1723_FFFF	保留	-	-
0x0_1724_0000	0x0_1724_FFFF	VGS0寄存器	64KB	-
0x0_1725_0000	0x0_1725_FFFF	VGS1寄存器	64KB	-
0x0_1726_0000	0x0_1727_FFFF	保留	-	-
0x0_1728_0000	0x0_1728_FFFF	TDE寄存器	64KB	-
0x0_1729_0000	0x0_172B_FFFF	保留	-	-
0x0_172C_0000	0x0_172C_FFFF	GDC寄存器	64KB	-
0x0_172D_0000	0x0_173B_FFFF	保留	-	-
0x0_173C_0000	0x0_173C_FFFF	MIPI_RX寄存器	64KB	-
0x0_173D_0000	0x0_173D_FFFF	热成像控制器寄存器	64KB	-
0x0_173E_0000	0x0_173F_FFFF	保留	-	-
0x0_1740_0000	0x0_175F_FFFF	VICAP寄存器	2MB	-
0x0_1760_0000	0x0_177F_FFFF	保留	-	-
0x0_1780_0000	0x0_1787_FFFF	VIPROC寄存器	512KB	-
0x0_1788_0000	0x0_178F_FFFF	保留	-	-
0x0_1790_0000	0x0_1790_FFFF	VPSS寄存器	64KB	-
0x0_1791_0000	0x0_1791_FFFF	保留	-	-
0x0_1792_0000	0x0_1792_FFFF	VI_MIPI模式寄存器	64KB	-
0x0_1793_0000	0x0_1793_FFFF	AVSP寄存器	64KB	-
0x0_1794_0000	0x0_179F_FFFF	保留	-	-
0x0_17A0_0000	0x0_17A3_FFFF	VDP寄存器	256KB	-
0x0_17A4_0000	0x0_17A7_FFFF	保留	-	-
0x0_17A8_0000	0x0_17A8_FFFF	MIPI_TX_CTRL寄存器	64KB	-
0x0_17A9_0000	0x0_17B3_FFFF	保留	-	-
0x0_17B4_0000	0x0_17B5_FFFF	HDMI_TX_CTRL寄存器	128KB	-
0x0_17B6_0000	0x0_17BB_FFFF	保留	-	-
0x0_17BC_0000	0x0_17BC_FFFF	HDMI_TX_PHY寄存器	64KB	-
0x0_17BD_0000	0x0_17BF_FFFF	保留	-	-
0x0_17C0_0000	0x0_17C0_FFFF	AIAO寄存器	64KB	-
0x0_17C1_0000	0x0_17C3_FFFF	保留	-	-
0x0_17C4_0000	0x0_17C4_FFFF	Audio Codec寄存器	64KB	-
0x0_17C5_0000	0x0_1FFF_FFFF	保留	-	-
0x0_2000_0000	0x0_2FFF_FFFF	PCIE寄存器	256MB	PCIE配置事务地址空间
0x0_3000_0000	0x0_3FFF_FFFF	PCIE_MEM空间	256MB	PCIE存储器事务地址空间
0x0_4000_0000	0x2_FFFF_FFFF	DDR空间	11264MB	-
0x3_0000_0000	0x3_FFFF_FFFF	PCIE_MEM_ADD空间	4GB	扩展存储器事务地址空间
