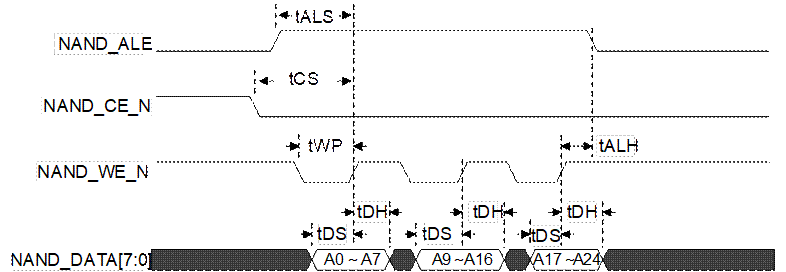

图2-15 NANDC地址周期时序图 2-49

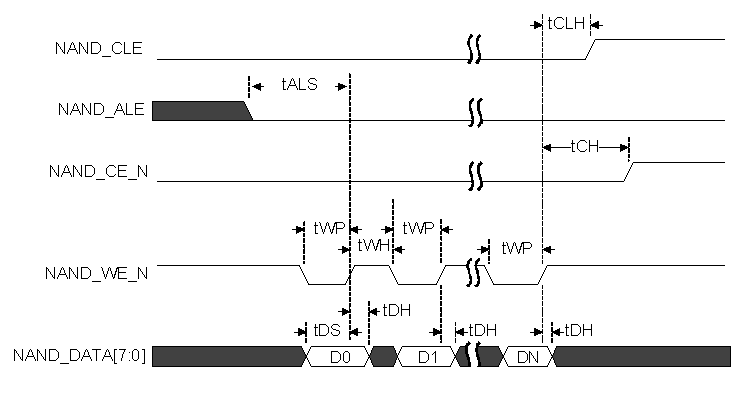

图2-16 NANDC写数据时序图 2-50

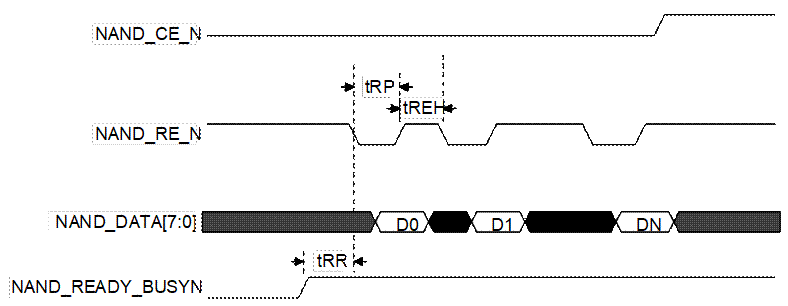

图2-17 NANDC读数据时序图 2-51

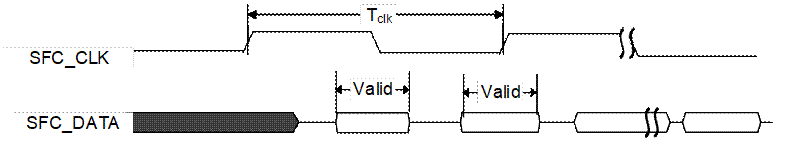

图2-18 SPI FLASH输入方向时序图-SDR模式 2-51

图2-19 SPI FLASH输入方向时序图-DDR模式 2-52

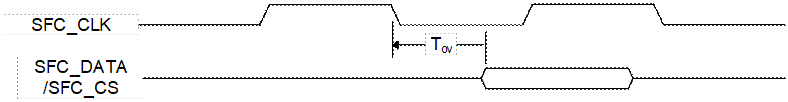

图2-20 SPI FLASH输出方向时序图-SDR模式 2-52

图2-21 SPI FLASH输出方向时序图-DDR模式 2-52

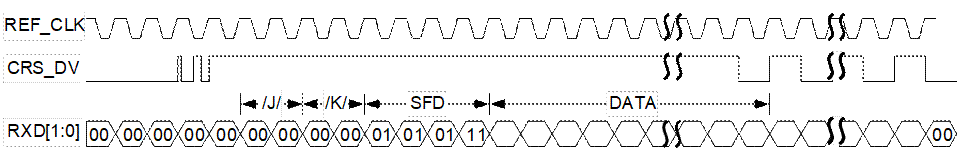

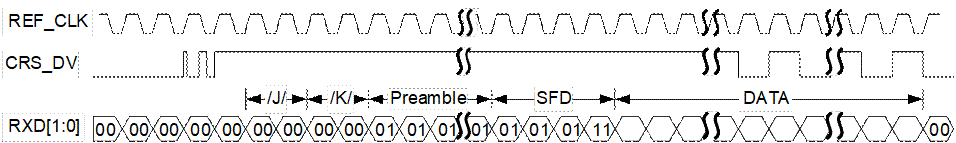

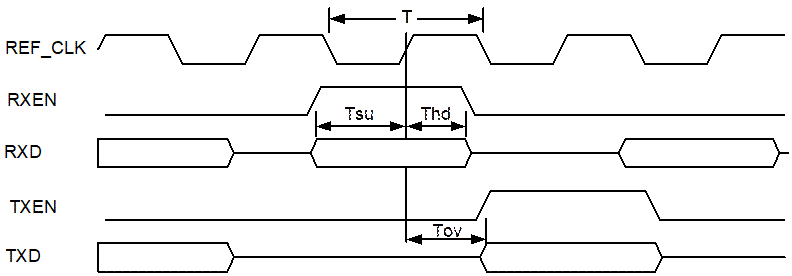

图2-22 RMII接口100Mbit/s接收时序 2-53

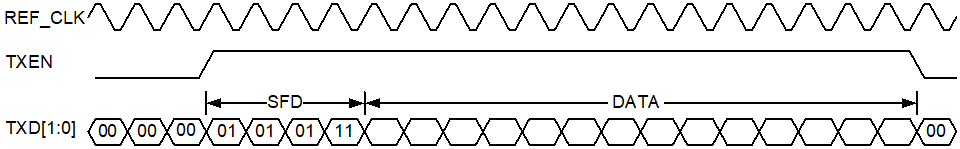

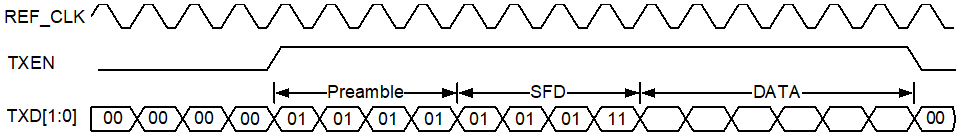

图2-23 RMII接口100Mbit/s发送时序 2-53

图2-24 RMII接口10Mbit/s接收时序 2-54

图2-25 RMII接口10Mbit/s发送时序 2-54

图2-26 RMII接口时序参数 2-54

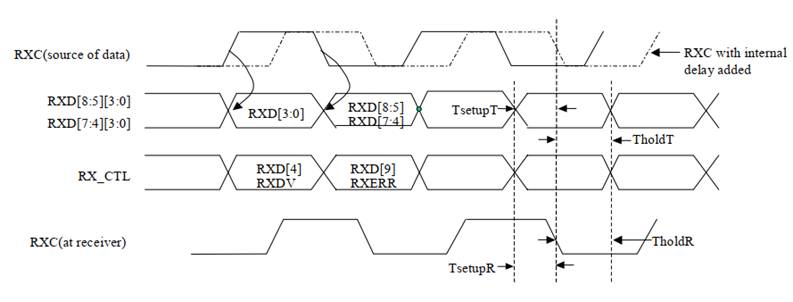

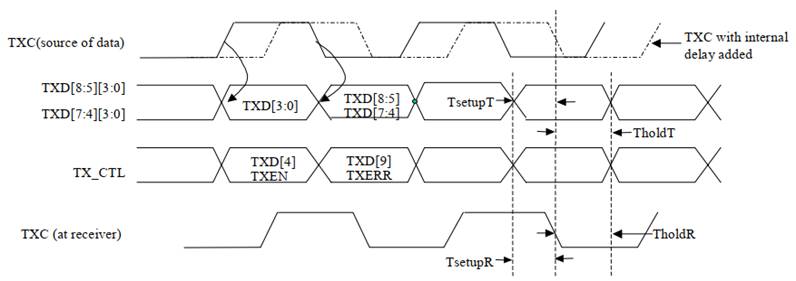

图2-27 RGMII接口1000Mbit/s接收时序 2-55

图2-28 RGMII接口1000Mbit/s发送时序 2-55

图2-29 MDIO接口读时序 2-56

图2-30 MDIO接口写时序 2-56

图2-31 MDIO接口接收时序参数 2-57

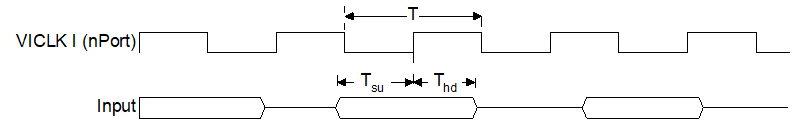

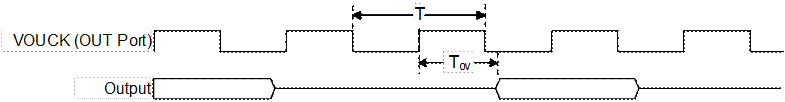

图2-32 VI接口时序图 2-57

图2-33 BT.656接口时序 2-58

图2-34 RGB接口时序 2-58

图2-35 BT.1120接口时序 2-59

图2-36 I2S接口接收时序图 2-59

图2-37 I2S接口发送时序图 2-60

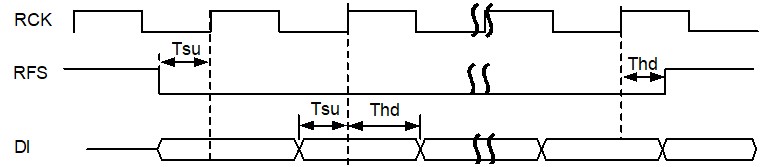

图2-38 PCM接口接收时序图 2-60

图2-39 PCM接口发送时序图 2-61

图2-40 I2C传输时序图 2-61

图2-41 SPICK时序 2-63

图2-42 SPI主模式下接口时序（sph=1） 2-63

图2-43 SPI主模式下接口时序（sph=0） 2-63

图2-44 MIPI Rx DPHY/Sub-lvds/LVDS/HiSPi接口时钟数据时序图 2-66

图2-45 MIPI Tx接口时钟数据时序图 2-68

图2-46 eMMC DS/HS模式CMD/DATA输入/输出方向时序图 2-69

图2-47 HS200模式的CMD/DATA输入输出方向时序图 2-71

图2-48 HS400模式DATA输出方向时序图 2-72

图2-49 HS400模式DATA输入方向时序图 2-73

图2-50 HS400（Enhanced data strobe mode）模式CMD输入方向时序图 2-74

图2-51 SDIO DS模式CMD/DATA输出方向时序图 2-75

图2-52 SDIO DS模式CMD/DATA输入方向时序图 2-75

图2-53 SDIO HS/SDR12/SDR25/SDR50/SDR104模式CMD/DATA输出方向时序图 2-76

图2-54 SDIO HS/SDR12/SDR25/SDR50/SDR104模式CMD/DATA输入方向时序图 2-76

表格目录

表2-1 封装参数说明 2-5

表2-2 Hi3403V100管脚数目统计表 2-6

表2-3 无铅回流焊工艺参数 2-7

表2-4 IPC/JEDEC 020D中的无铅器件封装体耐温标准 2-8

表2-5 混装回流焊工艺参数表 2-9

表2-6 有铅器件封装体耐温标准 2-10

表2-7 floor life参照表 2-12

表2-8 重新烘烤参考表 2-13

表2-9 各场景的功耗参数 2-14

表2-10 各场景具体配置表 2-15

表2-11 工作环境参数 2-18

表2-12 Hi3403V100结温参数 2-18

表2-14 使用SVB方案时，电源工作条件 2-19

表2-15 常压电源工作条件 2-19

表2-16 破坏性电压值 2-20

表2-17 DC电气参数表(DVDD33=3.3V，IO5_2) 2-21

表2-18 DC电气参数表（DVDD18=1.8V，IO5_2） 2-23

表2-19 DC电气参数表（DVDD33=3.3V，IO5_1） 2-25

表2-20 DC电气参数表（DVDD18=1.8V，IO2/IO3/IO5_1） 2-27

表2-21 DC电气参数表（DVDD18=1.8V，IO4） 2-31

表2-22 DC电气参数表（DVDD18=1.8V，IO6_2） 2-32

表2-23 DC电气参数表（DVDD18=1.8V，IO7_1） 2-33

表2-24 DC电气参数表（DVDD18=1.8V，IO7_2） 2-34

表2-25 AC和DC电气参数表-数据线（VDDIO_DDR =1.2V，DDR4模式） 2-34

表2-26 AC和DC电气参数表-地址/命令线（VDDIO_DDR =1.2V，DDR4模式） 2-35

表2-27 AC和DC电气参数表-数据线（VDDIO_DDR =1.1V，LPDDR4模式） 2-35

表2-28 AC和DC电气参数表CKE/RESET（VDDIO_DDR =1.1V，LPDDR4模式） 2-36

表2-29 AC和DC电气参数表-数据线（VDDIO_DDR =0.6V，LPDDR4X模式） 2-36

表2-30 AC和DC电气参数表CKE/RESET（VDDIO_DDR =0.6V，LPDDR4X模式） 2-37

表2-31 差分DC电气参数表 2-38

表2-32 MIPI DPHY HS（High Speed）DC 参数表 2-39

表2-33 MIPI DPHY HS（High Speed）AC 参数表 2-39

表2-34 MIPI DPHY LP（Low Power）DC 参数表 2-39

表2-35 MIPI DPHY LP（Low Power）AC 参数表 2-40

表2-36 MIPI Tx LP DC 参数表 2-40

表2-37 MIPI Tx LP AC 参数表 2-40

表2-38 MIPI Tx HS DC 参数表 2-41

表2-39 MIPI Tx HS AC 参数表 2-42

表2-40 总体指标表 2-42

表2-41 DAC主要指标表 2-42

表2-42 ADC主要指标表 2-42

表2-43 MICBIAS主要指标表 2-43

表2-44 MICPGA主要指标 2-43

表2-45 DDR4时钟参数表 2-46

表2-46 LPDDR4/LPDDR4X时钟参数表 2-46

表2-47 DDR4 SDRAM存储器参数表（DDR4-3200） 2-47

表2-48 LPDDR4/LPDDR4X SDRAM存储器参数表（LPDDR4/LPDDR4X-3733） 2-47

表2-49 NANDC命令周期时序参数表 2-48

表2-50 NANDC地址周期时序参数表 2-49

表2-51 NANDC写数据时序参数表 2-50

表2-52 NANDC读数据时序参数表 2-51

表2-53 SPI FLASH输入方向时序参数表 2-52

表2-54 SPI FLASH输出方向时序参数表 2-53

表2-55 RMII接口时序参数说明 2-54

表2-56 RGMII接口时序参数说明 2-56

表2-57 MDIO接口时序参数 2-57

表2-58 VI接口时序参数表 2-58

表2-59 BT.656接口时序参数表 2-58

表2-60 RGB接口时序参数表 2-59

表2-61 BT.1120接口时序参数表 2-59

表2-62 I2S接口时序参数表 2-60

表2-63 PCM接口时序参数表 2-61

表2-64 I2C接口时序参数表 2-62

表2-65 SPI接口时序参数 2-64

表2-66 MIPI Rx DPHY/Sub-lvds/LVDS/HiSPi时序参数表 2-66

表2-67 MIPI Tx DATA-CLOCK 时序参数表 2-68

表2-68 eMMC DS模式CMD/DATA输入/输出时序参数表 2-70

表2-69 eMMC HS模式CMD/DATA输入/输出时序参数表 2-70

表2-70 HS200模式CMD/DATA输入/输出时钟时序参数表 2-71

表2-71 HS400模式DATA输出时钟时序参数表 2-72

表2-72 HS400模式DATA输入时序参数表 2-73

表2-73 HS400（Enhanced data strobe mode）模式CMD输入时序参数表 2-74

表2-74 SDIO DS模式输入/输出时序参数表 2-76

表2-75 SDIO HS模式CMD/DATA输入/输出时钟时序参数表 2-77

表2-76 SDIO SDR12模式CMD/DATA输入/输出时钟时序参数表 2-77

表2-77 SDIO SDR25模式CMD/DATA输入/输出时钟时序参数表 2-78

表2-78 SDIO SDR50模式CMD/DATA输入/输出时钟时序参数表 2-78

表2-79 SDIO SDR104模式CMD/DATA输入/输出时钟时序参数表 2-79

硬件特性

封装与管脚分布

封装

Hi3403V100芯片采用FCBGA封装，封装尺寸为23mmx23mm，管脚间距为0.65mm。管脚总数为997个。

详细封装请参见图2-1～图2-5，封装尺寸参数请参见表2-1。

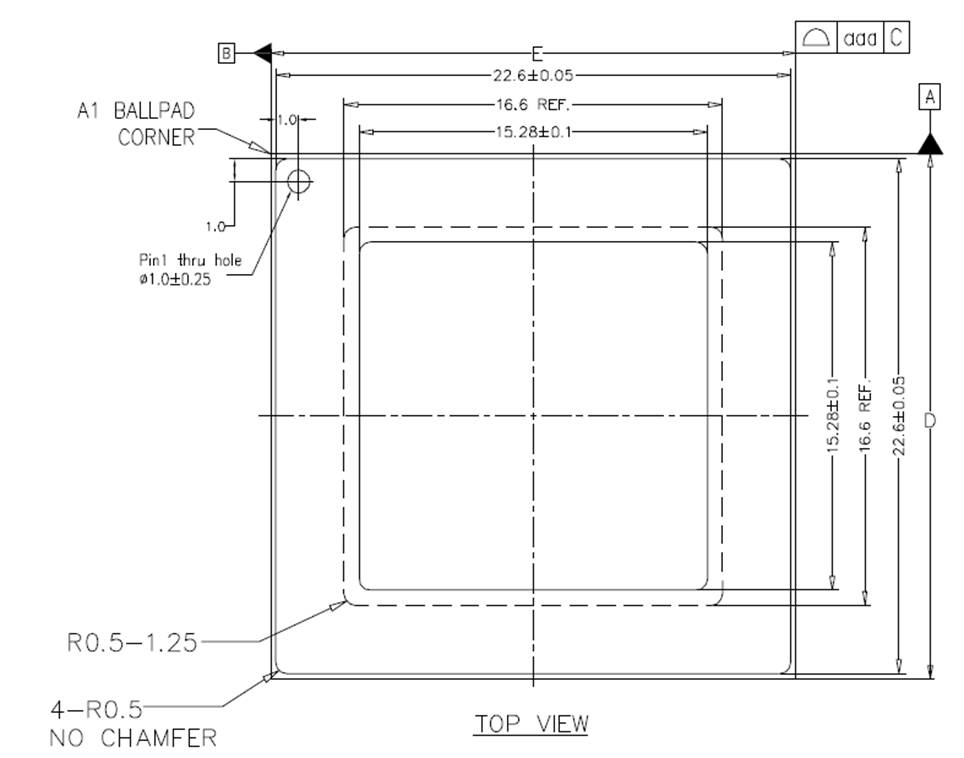

芯片封装顶视图

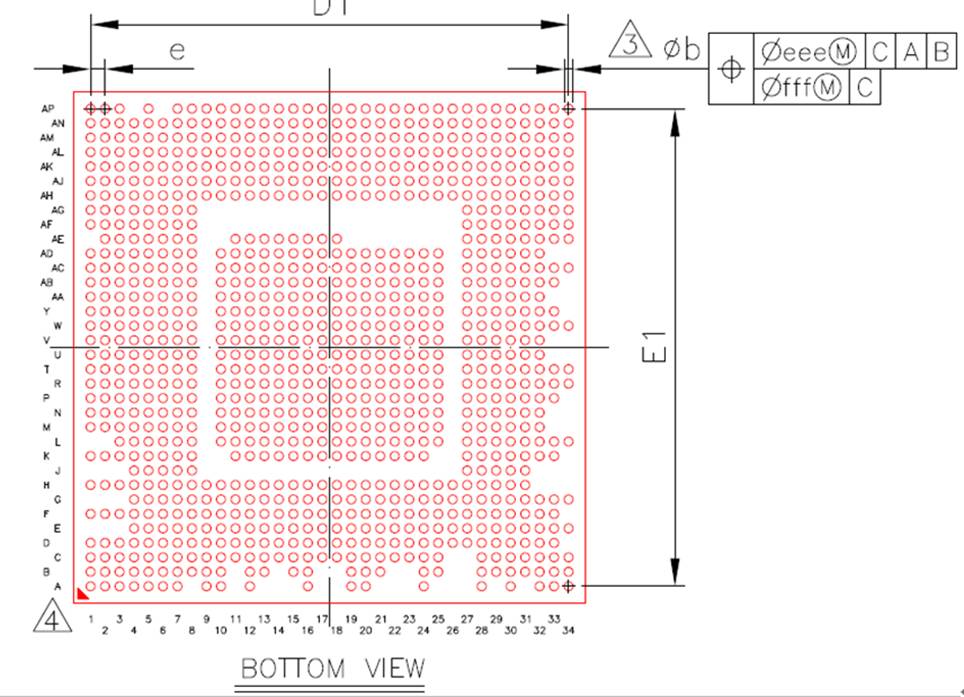

芯片封装底视图

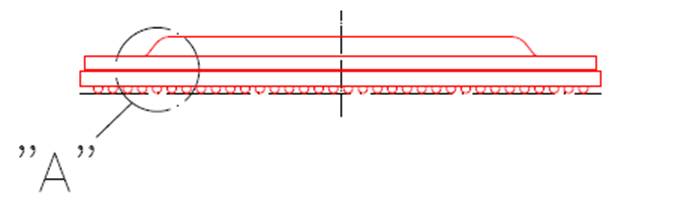

芯片封装侧视图

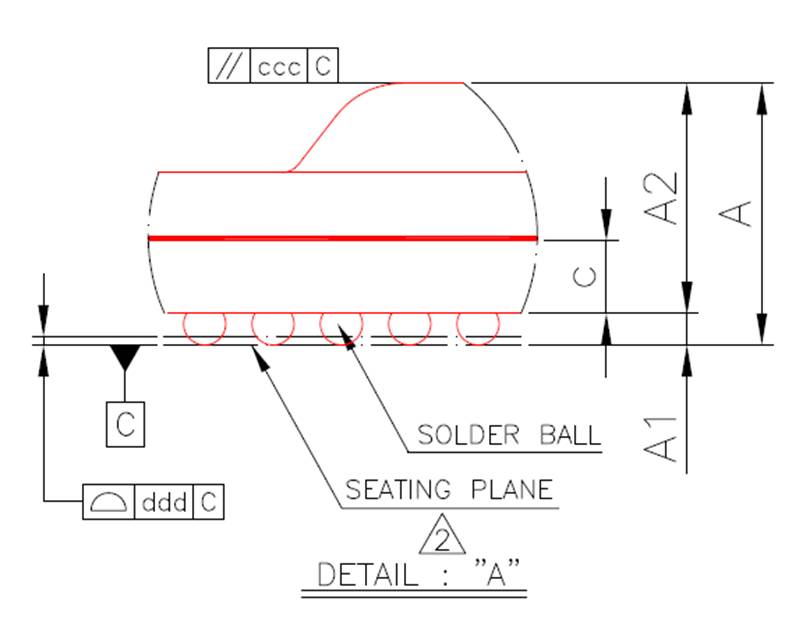

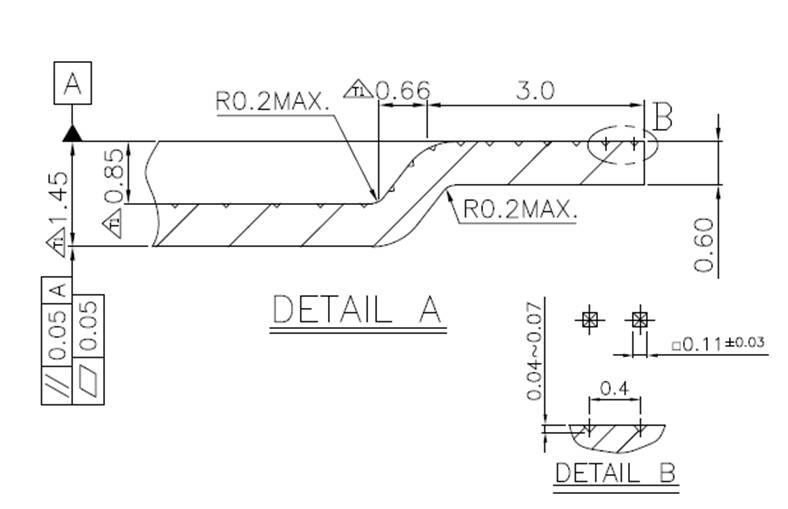

Detail A放大图

凸台尺寸图

封装参数说明

Symbol	Dimension in mm			Dimension in inch
MIN	NOM	MAX	MIN	NOM	MAX
A	2.332	2.490	2.648	0.092	0.098	0.104
A1	0.250	0.300	0.350	0.010	0.012	0.014
A2	2.040	2.190	2.340	0.080	0.086	0.092
c	0.590	0.690	0.790	0.023	0.027	0.031
D	22.80	23.00	23.20	0.898	0.906	0.913
E	22.80	23.00	23.20	0.898	0.906	0.913
D1	---	21.45	---	---	0.844	---
E1	---	21.45	---	---	0.844	---
e	---	0.65	---	---	0.026	---
b	0.35	0.40	0.45	0.014	0.016	0.018
aaa	0.20			0.008
ccc	0.35			0.014
ddd	0.10			0.004
eee	0.20			0.008
fff	0.08			0.003
MD/ME	34/34

NOTE:

Controlling dimension: millimeter.

1. Primary datum c and seation plane are defined by the spherical crowns of the solder balls.

2. Dimension b is measured at the maximum solder ball diameter, parallel to primary datum c.

3. The pattern of pin 1 fiducial is for reference only.

4. b is solder ball diameter = 0.40 mm (before reflow) bga pad solder mask opening = 0.35 mm pkg ball diameter = 0.41 mm (after reflow)

5. Special characteristics c class: a, ddd.

管脚分布

Hi3403V100的管脚有997个，管脚数目统计表如表2-2所示。

Hi3403V100管脚数目统计表

管脚类别	数量
I/O	329
数字电源	132
数字地	401
其他/模拟电源	20
其他/模拟地	115
DDR参考电源（VREF）	0
总计	997

管脚信息描述

芯片管脚信息、管脚电源域信息、数字管脚默认状态描述请参考文档：《Hi3403V100_PINOUT_CN》。

焊接工艺建议

无铅回流焊工艺参数要求

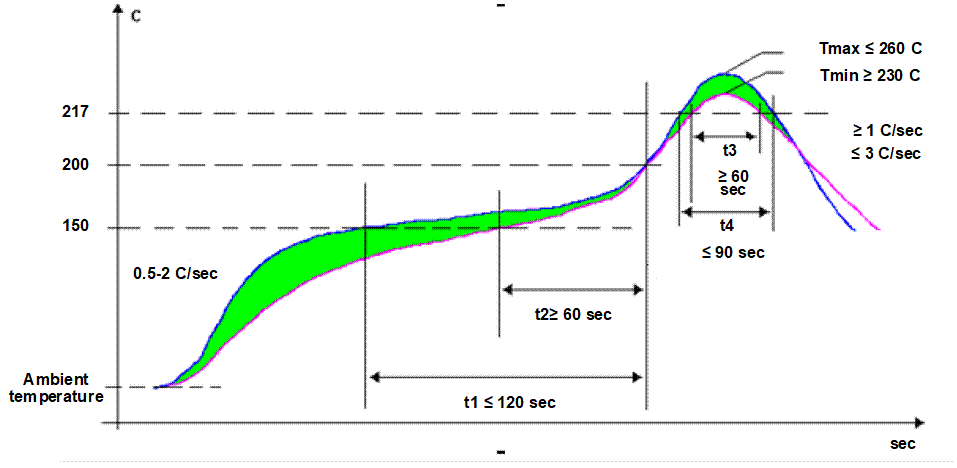

无铅回流焊接工艺曲线如图2-6所示。

无铅回流焊接工艺曲线

无铅回流焊工艺参数如表2-3所示。

无铅回流焊工艺参数

区域	时间	升温速率	峰值温度	降温速率
预热区（40～150℃）	60～150s	≤2.0℃/s	-	-
均温区（150～200℃）	60～120s	＜1.0℃/s	-	-
回流区（＞217℃）	60～90s	-	230-260℃	-
冷却区（Tmax～180℃）	-	-	-	1.0℃/s≤Slope≤4.0℃/s

说明

• 预热区：温度由40℃～150℃，温度上升速率控制在2℃/s左右，该温区时间为60～150s。
• 均温区：温度由150℃～200℃，稳定缓慢升温，温度上升速率小于1℃/s，且该区域时间控制在60~120s（注意：该区域一定缓慢受热，否则易导致焊接不良）。
• 回流区：温度由217℃～Tmax～217℃，整个区间时间控制在60～90s。
• 冷却区：温度由Tmax～180℃，温度下降速率最大不能超过4℃/s。
• 温度从室温25℃升温到250℃时间不应该超过6分钟。
• 该回流焊曲线仅为推荐值，客户端需根据实际生产情况做相应调整。
• 回流时间以60～90s为目标，对于一些热容较大无法满足时间要求的单板可将回流时间放宽至120s。封装体耐温标准参考IPC/JEDEC J-STD-020D标准，封装体测温方法参考JEP 140标准。

IPC/JEDEC J-STD-020D标准，封装体测温方法按照JEP 140标准要求：IPC/JEDEC 020D中的无铅器件封装体耐温标准如表2-4所示。

IPC/JEDEC 020D中的无铅器件封装体耐温标准

Package Thickness	Volume mm3 ＜350	Volume mm3 350~2000	Volume mm3 ＞2000
＜1.6mm	260℃	260℃	260℃
1.6mm～2.5mm	260℃	250℃	245℃
＞2.5mm	250℃	245℃	245℃

体积计算中不计入器件焊端（焊球，引脚）和外部散热片。

回流焊接工艺曲线测量方法：

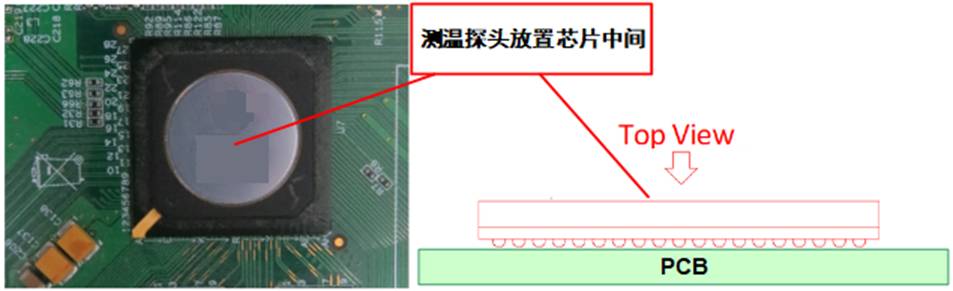

JEP140推荐：对于厚度较小的器件，测量封装体温度时，直接将热电偶贴放在器件表面，对于厚度较大的器件，在器件表面钻孔埋入热电偶进行测量。由于量化器件厚度的要求，推荐全部采用在封装体表面钻孔埋入热电偶的方式（特别薄器件，无法钻孔除外），如图2-7所示。

封装体测温示意图

如果是QFP封装的芯片，直接将测温探头放在管脚处即可。

混合回流焊工艺参数要求

回流焊接过程中，如果出现器件混装现象，应首先保证无铅器件的正常焊接。具体要求如表2-5所示：

混装回流焊工艺参数表

数值要求		有铅BGA	无铅BGA	其他器件
预热区（40~150℃）	时间	60-150Sec
升温斜率	＜2.5℃/Sec
均温区（150~183℃）	时间	30-90Sec
升温斜率	＜1.0℃/Sec
回流区（＞183℃）	峰值温度	210~240℃	220~240℃	210~245℃
时间	30~120s	60~120s	30~120s
冷却区（Tmax－150℃）	降温斜率	1.0℃/Sec≤Slope≤4.0℃/Sec

须知

以上工艺参数要求均针对焊点温度。单板上焊点最热点和最冷点均需要满足以上规范要求。

曲线调制中，还需要满足单板上元器件的封装体耐温要求。封装体耐温标准按照IPC/JEDEC J-STD-020D标准，封装体测温方法按照JEP 140标准。

IPC/JEDEC 020D中的有铅器件封装体耐温标准如表2-6。

有铅器件封装体耐温标准

Package Thickness	Temperature 1 (Package Volume < 350 mm3 or 0.02 in.3)	Temperature 1 (Package Volume ≥ 350 mm3 or 0.02 in.3)
< 2.5 mm (0.10 in.)	235°C (455°F)	220°C (428°F)
≥ 2.5 mm (0.10 in.)	220°C (428°F)	220°C (428°F)

体积计算中不计入器件焊端（焊球，引脚）和外部散热片。

JEP140标准规定测量封装体温度方法同无铅工艺，请参考2.3.1 无铅回流焊工艺参数要求详细说明。

潮敏参数

本章节规定了IC（潮敏产品）的使用原则，涉及到的术语解释如下：

• Floor life：本产品允许在车间保留的最长时间（环境<30℃/60% RH，在拆开防潮包装到reflow之前）
• Desiccant(干燥剂)：一种用于吸附潮气而保持干燥的材料
• Humidity Indicator Card (HIC)：湿度指示卡
• Moisture Sensitivity level(MSL)：潮敏等级。
• Moisture Barrier Bag (MBB)：防潮包装袋
• Solder Reflow：回流焊
• Shelf Life：防潮包装后正常存储时间

【潮敏参数】

潮敏等级为4级。

产品防潮包装

包装信息

干燥真空包装材料包含：

• 湿度指示卡（HIC）
• 防潮袋（MBB）
• 干燥剂

干燥真空包装材料示意图

须知

潮敏产品进料检验

在生产使用（SMT）之前，打开真空袋子后：

• 如果HIC的最大指示点已经变化（不是蓝色或土黄色），产品必须参照表2-8进行rebake。
• 如果HIC中10%RH dot是蓝色或土黄色的，表示产品很干燥，可以仅仅更换防潮剂后真空封装。
• 如果HIC中10%RH dot不是蓝色或土黄色，5%RH dot已经变红色或浅绿色，表示产品已经受潮，参考表2-8进行rebake。

存放与使用

【存放环境】

建议产品真空包装存放，存放在<30°C/60% RH下。

【shelf life】（防潮包装后正常存储时间）

存放环境<30°C/60% RH下，真空包装存放，shelf life（存储期限）不少于12个月。

【floor life】

在环境条件<30°C/60%下，floor life参照表2-7如下。

floor life参照表

MSL	Floor life(out of bag) at factory ambient≦30℃/60% RH or as stated
1	Unlimited at ≦30℃/85% RH
2	1 year
2a	4 weeks
3	168 hours
4	72 hours
5	48 hours
5a	24 hours
6	Mandatory bake before use, must be reflowed within the time limit specified on the label

【潮敏产品的使用】

• 产品在≦30℃/60%RH下连续或累计暴露超过2个小时，建议进行rebake后再真空干燥包装。
• 产品在≦30℃/60%RH下暴露累计没有超过2个小时，可以不用rebake，但要更换新的干燥剂，进行真空干燥包装。

本文没有提到的存储及使用原则，请直接参考JEDEC J-STD-033A。

重新烘烤

【使用范围】

需要重新烘烤的IC（潮敏产品）

【重新烘烤参考表】

重新烘烤参考表

Body thickness	level	bake@125℃	bake@90℃≦5% RH	bake@40℃≦5% RH
≦1.4mm	2a	3 hours	11 hours	5 days
3	7hours	23 hours	9 days
4	7 hours	23 hours	9 days
5	7 hours	24 hours	10 days
5a	10 hours	24 hours	10 days
≦2.0mm	2a	16 hours	2 days	22 days
3	17 hours	2 days	23 days
4	20 hours	3 days	28 days
5	25 hours	4 days	35 days
5a	40 hours	6 days	56 days
≦4.5mm	2a	48 hours	7 days	67 days
3	48 hours	8 days	67 days
4	48 hours	10 days	67 days
5	48 hours	10 days	67 days
5a	48 hours	10 days	67 days

说明

• 表2-8显示的均是受潮后，必须的最小的烘烤时间。
• 重新烘烤优先选择低温烘烤。
• 详细情况请参考JEDEC。

电性能参数

功耗参数

Hi3403V100的功耗参数如表2-9所示。

须知

单板电源设计必须参照《XXXX硬件设计用户指南》

各场景的功耗参数

符号	参数	典型值					最大值	单位
场景1	场景2	场景3	场景4	场景5
DVDD_CORE	DVDD内核电源	2339	2424	2332	2371	2321	3311	mW
DVDD_MEDIA	MEDIA内核电源	1613	1361	867	842	1598	2229	mW
DVDD_NPU	图像分析引擎内核电源	929	979	949	1034	907	1356	mW
VDDIO_DDR	DDR IO电源	101	105	94	92	113	118	mW
DVDD18	I/O电源	258	256	283	253	251	297	mW
DVDD33	I/O电源	47	47	56	47	46	56	mW

说明

以上功耗测试数据基于DMEB单板测试，实际应用中，不可能出现所有电源域都是最大值的场景，各场景具体配置如表2-10所示。功耗参数详情请见《Hi3403V100功耗测试报告》。

各场景具体配置表

	业务描述
场景1	(sensor 4k@30fps)*1->MIPI： 开六轴防抖/LDC, 开超感光，一路送VPSS(开3DNR,8个osd, 4个mosaic),vpss再送VENC进行编码{Normal_P/H264:1x4k@60fps(12Mbps) +1x1080P@30fps (4Mbps) + 1 x4K@1fps JPEG};vpss 送VO进行HDMI 1080P60 显示，叠加GFBG (1080p@10fps)； 网络：1x4K@60fps@12Mbps； 智能：VGG16 循环处理图片； DSP: DSP0+DSP1开启，采用bilateral filter算法处理 1920x1080 yuv数据中的Y分量。
场景2	(sensor 4k@60fps)*1->MIPI： 一路vi 4k@30fps 开六轴防抖/LDC/WDR,送VPSS(开3DNR,8个osd, 4个mosaic),再送VENC进行编码{Normal_P/H264:2x4k@30fps(12Mbps)+1x720P@30fps(2Mbps)+1x4K@1fps JPEG};另一路vi 4k@30fps 开六轴防抖/LDC, 送VPSS(开3DNR),送VO进行HDMI 1080P60 显示叠加GFBG(1080p@10fps)； 网络：1x4K@30fps@12Mbps； 智能：VGG16 循环处理图片； DSP: DSP0+DSP1开启，采用bilateral filter算法处理 1920x1080 yuv数据中的Y分量。
场景3	(sensor 4k@90fps)*1->MIPI: 一路vi 4k@30fps，开六轴防抖/LDC/WDR, 送VPSS(开3DNR,8个osd, 4个mosaic),再送VENC进行编码{smart_P/H264:1x 4k@30fps(12Mbps) + 1x1080P@30fps(4Mbps)+1x720P@30fps (2Mbps) + 1 x4K@1fps JPEG};VPSS送一路1080p30送VO进行显示； 音频：1路采集16kHz mono + 1路编解码 + 1路输出 mono 重采样到32kHz +1路ai开AGC/ANR； 网络：1x4K@30fps@12Mbps； 智能：VGG16 循环处理图片； DSP: DSP0+DSP1开启，采用bilateral filter算法处理 1920x1080 yuv数据中的Y分量。
场景4	(sensor 4k@60fps)*1 ->MIPI: 一路vi 4k@30fps 开六轴防抖/LDC/WDR, 送VPSS(开3DNR,8个osd, 4个mosaic), 再送VENC进行编码{smart_P/H264:1x 4k@30fps(12Mbps) + 1x1080P@30fps (4Mbps)+ 1x720P@30fps (2Mbps) + 1 x4K@1fps JPEG};VPSS送一路1080p30送VO进行显示； 音频：1路采集16kHz mono + 1路编解码 + 1路输出 mono 重采样到32kHz +1路ai开AGC/ANR; 网络：1x4K@30fps@12Mbps； 智能：VGG16 循环处理图片； DSP: DSP0+DSP1开启，采用bilateral filter算法处理 1920x1080 yuv数据中的Y分量。
场景5	(sensor 4k@30fps)*2 ->MIPI: VI 采集两路sensor 4k@30fps分别作为枪机和球机的通路输入，两路都开启2to1 WDR，其中枪机通路开LDC，球机通路路开6轴防抖； 枪机通路送VPSS（开3DNR），然后送venc进行编码（4K@30fps h264 smartp + 1080P@30fps h264 smartp + 4K@1fps jpeg）； 球机通路送VPSS（开3DNR），然后送venc进行编码（4K@30fps h264 smartp + 4K@1fps jpeg）； 音频：1路采集16kHz mono + 1路编解码 + 1路输出 mono 重采样到32kHz +1路ai开AGC/ANR； 网络：2x 4K30fps@12Mbps； 智能：VGG16 循环处理图片； DSP: DSP0+DSP1开启，采用bilateral filter算法处理 1920x1080 yuv数据中的Y分量。

温度和热阻参数

温度和热阻参数如表2-11、表2-12和表2-13所示。

说明

• 热阻基于JEDEC JESD51系列标准给出，应用时的系统设计及环境可能与JEDEC JESD51系列标准不同，需要根据应用条件作出分析。
• θJA请参考JESD 51-2标准
• θJB请参考JESD 51-8标准
• θJC请参考：

(1) MIL-STD 883 1012.1

(2) SEMI G30-88

• 芯片结温和芯片功耗成正比关系，需要考虑将芯片结温控制在合理范围内，以匹配供电电源规格。

工作环境参数

芯片	工作环境温度（TA）
最小值（℃）	最大值（℃）
Hi3403V100	0	70

Hi3403V100结温参数

芯片	工作结温（TJ）		破坏性结温（℃）
最小值（℃）	最大值（℃）
Hi3403V100	0	110	125

须知

• 在任何条件下芯片的结温都不能大于表2-12中的“破坏性结温”。若芯片结温超过该极限值，可能导致芯片物理损坏。
• 在正常工作条件下芯片的结温必须在工作结温范围内且芯片工作的环境温度必须在工作环境温度范围内。

Hi3403V100热阻参数如表2-13所示。

热阻参数

参数	符号	典型值	单位
Junction-to-ambient thermal resistance	θJA	8.8	℃/W
Junction-to-board thermal resistance	θJB	1.9	℃/W
Junction-to-case thermal resistance	θJC	0.7	℃/W

工作条件

Hi3403V100的工作条件如表2-14和表2-15所示。

须知

• 在使用SVB技术时，内核电源电压范围的前提条件是：客户单板必须使用SVB电路，且SVB电路的阻容参数必须完全拷贝《XXXXXX 硬件设计用户指南》中的相关RC参数。
• 必须验证SVB电路的准确性，参考文档《XXXXXX SVB电压和寄存器对应关系》

使用SVB方案时，电源工作条件

符号	描述	SVB电压范围			单位
最小值	最大值	容忍的误差范围
DVDD_CORE	DVDD_CORE内核电源	0.76	0.85	±0.03	V
DVDD_NPU	图像分析引擎内核电源	0.73	0.81	±0.03	V
DVDD_MEDIA	MEDIA内核电源	0.69	0.77	±0.03	V

常压电源工作条件

符号	描述	最小值	典型值	最大值	单位
DVDD18	1.8V数字信号电源	1.71	1.8	1.89	V
DVDD33	3.3V数字信号电源	3.135	3.3	3.465	V
DVDD3318_RGMII0	RGMII0 3.3V/1.8V电源	3.135/1.71	3.3/1.8	3.465/1.89	V
DVDD3318_SDIO1	SDIO1 3.3V/1.8V电源	3.135/1.71	3.3/1.8	3.465/1.89	V
DVDD3318_UART1_2	UART 3.3V/1.8V电源	3.135/1.71	3.3/1.8	3.465/1.89	V
DVDD18_RGMII0_SDIO1_UART	RGMII0/SDIO1/UART偏置电源	1.71	1.8	1.89	V
AVDD18_EMMC	EMMC 1.8V电源	1.71	1.8	1.89	V
AVDD18_MIPIRX	MIPIRX 1.8V 模拟电源	1.71	1.8	1.89	V
AVDD18_LSADC	LSADC 1.8V电源	1.71	1.8	1.89	V
AVDD18_VDAC	VDAC 1.8V模拟电源	1.71	1.8	1.89	V
AVDD18_AC	Audio Codec模拟电源	1.71	1.8	1.89	V
AVDD18_MIPITX	MIPITX1.8V模拟电源	1.71	1.8	1.89	V
AVDD18_PLL	PLL 1.8V模拟电源	1.71	1.8	1.89	V
AVDD08_PLL	PLL 0.8V模拟电源	0.72	0.8	0.88	V
AVDD33_USB2	USB2 3.3V模拟电源	3.135	3.3	3.465	V
AVDD18_USB2	USB2 1.8V模拟电源	1.71	1.8	1.89	V
AVDD18_USB3_PCIE	USB3_PCIE 1.8V模拟电源	1.71	1.8	1.89	V
AVDD08_USB3_PCIE	USB3_PCIE 0.8V模拟电源	0.72	0.8	0.88	V
AVDD18_HDMITX	HDMI 1.8V模拟电源	1.71	1.8	1.89	V
AVDD08_HDMITX	HDMI 0.8V模拟电源	0.72	0.8	0.88	V
AVDD18_DDRPLL	DDRPLL 1.8V模拟电源	1.71	1.8	1.89	V
VDDIO_CK_DDR	DDR4/LPDDR4/LPDDR4x CLK IO电源	1.14/1.06/0.57	1.2/1.1/0.6	1.26/1.17/0.65	V
VDDIO_DDR	DDR4/LPDDR4/LPDDR4x IO电源	1.14/1.06/0.57	1.2/1.1/0.6	1.26/1.17/0.65	V

破坏性电压值

参数描述	电源管脚名称	最小值（V）	最大值（V）
core电源供电电压	DVDD_CORE/DVDD_MEDIA/DVDD_NPU/AVDD08_USB3_PCIE/AVDD08_HDMITX/AVDD08_PLL	-0.2	1.12
DDR IO电源供电电压	VDDIO_DDR/VDDIO_DDR0_CK/VDDIO_DDR1_CK	-0.2	1.44 (DDR4) 1.32 (LPDDR4) 0.72 (LPDDR4X)
1.8V IO电源供电电压	DVDD18/AVDD18_DDR0_PLL/AVDD18_MIPITX/AVDD18_DDR1_PLL/AVDD18_PLL/AVDD18_HDMITX/AVDD18_USB3_PCIEAVDD18_LSADCAVDD18_MIPIRX/AVDD18_USB2/AVDD18_AC/AVDD18_VDAC	-0.2	2.16
3.3V IO电源供电电压	DVDD33/AVDD33_USB2	-0.2	3.96

须知

• 只要芯片供电电压超出破坏性电压值范围，就可能造成芯片的物理功能永久性损坏。
• 芯片供电电压必须在电源工作条件范围内，否则质量无法保证。

上下电顺序

请参考《XXXXXX 硬件设计用户指南》上下电时序章节。

DC/AC电气参数

说明

以下表中涉及的IO5_1/IO5_2/IO2/IO3/IO4/IO6_2/IO7_1/IO7_2与接口的对应关系请参见《Hi3403V100_PINOUT_CN》。

Hi3403V100数字接口DC电气参数如表2-17~表2-24所示。

DC电气参数表(DVDD33=3.3V，IO5_2)

符号	参数	最小值	典型值	最大值	单位	说明
DVDD33	接口电压	3.135	3.3	3.465	V	-
VIH	高电平输入电压	2	-	-	V	接口不兼容5V输入
VIL	低电平输入电压	-	-	0.8	V	-
IL	输入漏电流	-	-	±10	µA	-
IOZ	三态输出漏电流	-	-	±10	µA	-
VOH	高电平输出电压	2.4	-	-	V	-
VOL	低电平输出电压	-	-	0.4	V	-
IOH	高电平输出电流	4.3	-	-	mA	IO5_2_档位1
6.5	-	-	mA	IO5_2_档位2
8.7	-	-	mA	IO5_2_档位3
10.9	-	-	mA	IO5_2_档位4
13.09	-	-	mA	IO5_2_档位5
15.25	-	-	mA	IO5_2_档位6
17.43	-	-	mA	IO5_2_档位7
19.96	-	-	mA	IO5_2_档位8
21.77	-	-	mA	IO5_2_档位9
23.94	-	-	mA	IO5_2_档位10
26.11	-	-	mA	IO5_2_档位11
28.27	-	-	mA	IO5_2_档位12
30.43	-	-	mA	IO5_2_档位13
32.59	-	-	mA	IO5_2_档位14
34.75	-	-	mA	IO5_2_档位15
36.91	-	-	mA	IO5_2_档位16
IOL	低电平输出电流	3.06	-	-	mA	IO5_2_档位1
4.59	-	-	mA	IO5_2_档位2
6.12	-	-	mA	IO5_2_档位3
7.64	-	-	mA	IO5_2_档位4
9.17	-	-	mA	IO5_2_档位5
10.69	-	-	mA	IO5_2_档位6
12.21	-	-	mA	IO5_2_档位7
13.72	-	-	mA	IO5_2_档位8
15.24	-	-	mA	IO5_2_档位9
16.76	-	-	mA	IO5_2_档位10
18.28	-	-	mA	IO5_2_档位11
19.79	-	-	mA	IO5_2_档位12
21.3	-	-	mA	IO5_2_档位13
22.81	-	-	mA	IO5_2_档位14
24.32	-	-	mA	IO5_2_档位15
25.82	-	-	mA	IO5_2_档位16
RPU3	内部上拉电阻	21	29.5	41	kΩ	IO5_2
RPD3	内部下拉电阻	20	28	40	kΩ	IO5_2

DC电气参数表（DVDD18=1.8V，IO5_2）

符号	参数	最小值	典型值	最大值	单位	说明
DVDD18	接口电压	1.71	1.8	1.89	V	-
VIH	高电平输入电压	1.27	-	-	V	接口不兼容5V输入
VIL	低电平输入电压	-	-	0.58	V	-
IL	输入漏电流	-	-	±10	µA	-
IOZ	三态输出漏电流	-	-	±10	µA	-
VOH	高电平输出电压	1.35	-	-	V	-
VOL	低电平输出电压	-	-	0.45	V	-
IOH	高电平输出电流	2.1	-	-	mA	IO5_2_档位1
3.15	-	-	mA	IO5_2_档位2
4.21	-	-	mA	IO5_2_档位3
5.25	-	-	mA	IO5_2_档位4
6.3	-	-	mA	IO5_2_档位5
7.35	-	-	mA	IO5_2_档位6
8.39	-	-	mA	IO5_2_档位7
9.42	-	-	mA	IO5_2_档位8
10.47	-	-	mA	IO5_2_档位9
11.51	-	-	mA	IO5_2_档位10
12.55	-	-	mA	IO5_2_档位11
13.58	-	-	mA	IO5_2_档位12
14.61	-	-	mA	IO5_2_档位13
15.65	-	-	mA	IO5_2_档位14
16.68	-	-	mA	IO5_2_档位15
17.7	-	-	mA	IO5_2_档位16
IOL	低电平输出电流	3.49	-	-	mA	IO5_2_档位1
5.23	-	-	mA	IO5_2_档位2
6.97	-	-	mA	IO5_2_档位3
8.7	-	-	mA	IO5_2_档位4
10.45	-	-	mA	IO5_2_档位5
12.18	-	-	mA	IO5_2_档位6
13.91	-	-	mA	IO5_2_档位7
15.64	-	-	mA	IO5_2_档位8
17.37	-	-	mA	IO5_2_档位9
19.1	-	-	mA	IO5_2_档位10
20.83	-	-	mA	IO5_2_档位11
22.55	-	-	mA	IO5_2_档位12
24.27	-	-	mA	IO5_2_档位13
25.99	-	-	mA	IO5_2_档位14
27.71	-	-	mA	IO5_2_档位15
29.42	-	-	mA	IO5_2_档位16
RPU3	内部上拉电阻	21	29.5	41	kΩ	IO5_2
RPD3	内部下拉电阻	20	28	40	kΩ	IO5_2

DC电气参数表（DVDD33=3.3V，IO5_1）

符号	参数	最小值	典型值	最大值	单位	说明
DVDD33	接口电压	3.135	3.3	3.465	V	-
VIH	高电平输入电压	2	-	DVDD33+0.3	V	接口不兼容5V输入
VIL	低电平输入电压	–0.3	-	0.8	V	-
IL	输入漏电流	-	-	±10	µA	-
IOZ	三态输出漏电流	-	-	±10	µA	-
VOH	高电平输出电压	2.4	-	-	V	-
VOL	低电平输出电压	-	-	0.4	V	-
IOH	高电平输出电流	2.368	-	-	mA	IO5_1_档位1
4.736	-	-	mA	IO5_1_档位2
7.104	-	-	mA	IO5_1_档位3
9.472	-	-	mA	IO5_1_档位4
11.84	-	-	mA	IO5_1_档位5
14.21	-	-	mA	IO5_1_档位6
16.58	-	-	mA	IO5_1_档位7
18.94	-	-	mA	IO5_1_档位8
21.31	-	-	mA	IO5_1_档位9
23.68	-	-	mA	IO5_1_档位10
26.05	-	-	mA	IO5_1_档位11
28.42	-	-	mA	IO5_1_档位12
30.78	-	-	mA	IO5_1_档位13
33.15	-	-	mA	IO5_1_档位14
35.52	-	-	mA	IO5_1_档位15
37.89	-	-	mA	IO5_1_档位16
IOL	低电平输出电流	2.209	-	-	mA	IO5_1_档位1
4.418	-	-	mA	IO5_1_档位2
6.627	-	-	mA	IO5_1_档位3
8.837	-	-	mA	IO5_1_档位4
11.05	-	-	mA	IO5_1_档位5
13.26	-	-	mA	IO5_1_档位6
15.46	-	-	mA	IO5_1_档位7
17.67	-	-	mA	IO5_1_档位8
19.88	-	-	mA	IO5_1_档位9
22.09	-	-	mA	IO5_1_档位10
24.3	-	-	mA	IO5_1_档位11
26.51	-	-	mA	IO5_1_档位12
28.72	-	-	mA	IO5_1_档位13
30.93	-	-	mA	IO5_1_档位14
33.14	-	-	mA	IO5_1_档位15
35.35	-	-	mA	IO5_1_档位16
RPU2	内部上拉电阻	23	31	40	kΩ	IO5_1
RPD2	内部下拉电阻	22	29	36	kΩ	IO5_1

DC电气参数表（DVDD18=1.8V，IO2/IO3/IO5_1）

符号	参数	最小值	典型值	最大值	单位	说明
DVDD18	接口电压	1.71	1.8	1.89	V	-
VIH	高电平输入电压	0.65*DVDD18	-	DVDD18+0.3	V	接口不兼容5V输入
VIL	低电平输入电压	–0.3	-	0.35*DVDD18	V	-
IL	输入漏电流	-	-	±10	µA	-
IOZ	三态输出漏电流	-	-	±10	µA	-
VOH	高电平输出电压	DVDD18-0.45	-	-	V	-
VOL	低电平输出电压	-	-	0.45	V	-
IOH	高电平输出电流	1.02	-	-	mA	IO2/IO3_档位1
2.03	-	-	mA	IO2/IO3_档位2
3.05	-	-	mA	IO2/IO3_档位3
4.05	-	-	mA	IO2/IO3_档位4
5.24	-	-	mA	IO2/IO3_档位5
6.25	-	-	mA	IO2/IO3_档位6
7.27	-	-	mA	IO2/IO3_档位7
8.26	-	-	mA	IO2/IO3_档位8
10.35	-	-	mA	IO2/IO3_档位9
12.36	-	-	mA	IO2/IO3_档位10
16.37	-	-	mA	IO2/IO3_档位11
21.89	-	-	mA	IO2/IO3_档位12
14.36	-	-	mA	IO2/IO3_档位13
18.74	-	-	mA	IO2/IO3_档位14
24.7	-	-	mA	IO2/IO3_档位15
28.65	-	-	mA	IO2/IO3_档位16
IOL	低电平输出电流	0.97	-	-	mA	IO2/IO3_档位1
1.93	-	-	mA	IO2/IO3_档位2
2.9	-	-	mA	IO2/IO3_档位3
3.86	-	-	mA	IO2/IO3_档位4
5.02	-	-	mA	IO2/IO3_档位5
5.98	-	-	mA	IO2/IO3_档位6
6.94	-	-	mA	IO2/IO3_档位7
7.89	-	-	mA	IO2/IO3_档位8
10.04	-	-	mA	IO2/IO3_档位9
11.93	-	-	mA	IO2/IO3_档位10
15.89	-	-	mA	IO2/IO3_档位11
21.18	-	-	mA	IO2/IO3_档位12
14.02	-	-	mA	IO2/IO3_档位13
18.15	-	-	mA	IO2/IO3_档位14
23.93	-	-	mA	IO2/IO3_档位15
27.79	-	-	mA	IO2/IO3_档位16
IOH	高电平输出电流	2.412	-	-	mA	IO5_1_档位1
4.824	-	-	mA	IO5_1_档位2
7.237	-	-	mA	IO5_1_档位3
9.649	-	-	mA	IO5_1_档位4
12.06	-	-	mA	IO5_1_档位5
14.47	-	-	mA	IO5_1_档位6
16.89	-	-	mA	IO5_1_档位7
19.3	-	-	mA	IO5_1_档位8
21.71	-	-	mA	IO5_1_档位9
24.12	-	-	mA	IO5_1_档位10
26.53	-	-	mA	IO5_1_档位11
28.95	-	-	mA	IO5_1_档位12
31.36	-	-	mA	IO5_1_档位13
33.77	-	-	mA	IO5_1_档位14
36.18	-	-	mA	IO5_1_档位15
38.6	-	-	mA	IO5_1_档位16
IOL	低电平输出电流	2.233	-	-	mA	IO5_1_档位1
4.466	-	-	mA	IO5_1_档位2
6.698	-	-	mA	IO5_1_档位3
8.931	-	-	mA	IO5_1_档位4
11.16	-	-	mA	IO5_1_档位5
13.4	-	-	mA	IO5_1_档位6
15.63	-	-	mA	IO5_1_档位7
17.86	-	-	mA	IO5_1_档位8
20.09	-	-	mA	IO5_1_档位9
22.33	-	-	mA	IO5_1_档位10
24.56	-	-	mA	IO5_1_档位11
26.79	-	-	mA	IO5_1_档位12
29.03	-	-	mA	IO5_1_档位13
21.26	-	-	mA	IO5_1_档位14
33.49	-	-	mA	IO5_1_档位15
35.72	-	-	mA	IO5_1_档位16
RPU1	内部上拉电阻	28	33	39	kΩ	IO2/IO3
RPD1	内部下拉电阻	28	33	38	kΩ	IO2/IO3
RPU2	内部上拉电阻	21	28	35	kΩ	IO5_1
RPD2	内部下拉电阻	22	29	36	kΩ	IO5_1

DC电气参数表（DVDD18=1.8V，IO4）

符号	参数	最小值	典型值	最大值	单位	说明
DVDD18	接口电压	1.71	1.8	1.89	V	-
VIH	高电平输入电压	0.65*DVDD18	-	DVDD18+0.3	V	接口不兼容5V输入
VIL	低电平输入电压	–0.3	-	0.35*DVDD18	V	-
IL	输入漏电流	-	-	±10	µA	-
IOZ	三态输出漏电流	-	-	±10	µA	-
VOH	高电平输出电压	DVDD18-0.45	-	-	V	-
VOL	低电平输出电压	-	-	0.45	V	-
IOH	高电平输出驱动	200	-	-	Ω	IO4_档位1
100	-	-	Ω	IO4_档位2
66	-	-	Ω	IO4_档位3
50	-	-	Ω	IO4_档位4
50	-	-	Ω	IO4_档位5
40	-	-	Ω	IO4_档位6
33	-	-	Ω	IO4_档位7
28	-	-	Ω	IO4_档位8
IOL	低电平输出驱动	200	-	-	Ω	IO4_档位1
100	-	-	Ω	IO4_档位2
66	-	-	Ω	IO4_档位3
50	-	-	Ω	IO4_档位4
50	-	-	Ω	IO4_档位5
40	-	-	Ω	IO4_档位6
33	-	-	Ω	IO4_档位7
28	-	-	Ω	IO4_档位8
RPU4	内部上拉电阻	17	20	23	kΩ	IO4
RPD4	内部下拉电阻	17	20	23	kΩ	IO4

DC电气参数表（DVDD18=1.8V，IO6_2）

符号	参数	最小值	典型值	最大值	单位	说明
DVDD18	接口电压	1.71	1.8	1.89	V	-
VDDod1	外部上拉电压1.8V	1.71	1.8	1.89	V	-
VDDod2	外部上拉电压3.3V	2.97	3.3	3.63	V	-
VDDod3	外部上拉电压5V	4.5	5	5.5	V	-
VIH1	高电平输入电压ForVDDod1	1.7	-	VDDod1+0.5	V	-
VIL1	高电平输入电压ForVDDod1	-0.5	-	1.1	V	-
VIH2	高电平输入电压ForVDDod2或VDDod3	2.5	-	5.5	V	-
VIL2	高电平输入电压ForVDDod2或VDDod3	-0.5	-	1.5	V	-
IL	输入漏电流	-	-	±10	µA	-
VOL	低电平输出电压	-	-	0.4	V	-
IOL	低电平输出电流	2.2	-	-	mA	IO6_2_档位1
4.3	-	-	mA	IO6_2_档位2
6.4	-	-	mA	IO6_2_档位3
8.4	-	-	mA	IO6_2_档位4

DC电气参数表（DVDD18=1.8V，IO7_1）

符号	参数	最小值	典型值	最大值	单位	说明
DVDD18	接口电压	1.71	1.8	1.89	V	-
VIH	高电平输入电压	1.32	-	-	V	接口不兼容5V输入
VIL	低电平输入电压	-	-	0.72	V	-
IL	输入漏电流	-	-	±10	µA	-
IOZ	三态输出漏电流	-	-	±10	µA	-
VOH	高电平输出电压	DVDD18-0.45	-	-	V	-
VOL	低电平输出电压	-	-	0.45	V	-
IOH	高电平输出电流	4	-	-	mA	IO7_1_档位1
6	-	-	mA	IO7_1_档位2
8	-	-	mA	IO7_1_档位3
12	-	-	mA	IO7_1_档位4
IOL	低电平输出电流	4	-	-	mA	IO7_1_档位1
6	-	-	mA	IO7_1_档位2
8	-	-	mA	IO7_1_档位3
12	-	-	mA	IO7_1_档位4

DC电气参数表（DVDD18=1.8V，IO7_2）

符号	参数	最小值	典型值	最大值	单位	说明
DVDD18	接口电压	1.71	1.8	1.89	V	-
VIH	高电平输入电压	1.32	-	-	V	接口不兼容5V输入
VIL	低电平输入电压	-	-	0.72	V	-
IL	输入漏电流	-	-	±10	µA	-
IOZ	三态输出漏电流	-	-	±10	µA	-
VOH	高电平输出电压	DVDD18-0.45	-	-	V	-
VOL	低电平输出电压	-	-	0.45	V	-
IOH	高电平输出电流	4.12	-	-	mA	IO7_2_档位1
IOL	低电平输出电流	3.95	-	-	mA	IO7_2_档位1

DDR模式下，AC和DC电气参数如表2-25~表2-30所示。

AC和DC电气参数表-数据线（VDDIO_DDR =1.2V，DDR4模式）

符号	参数	最小值	典型值	最大值	单位	说明
VDDIO_DDR	接口电压	1.14	1.2	1.26	V	-
Vref	参考电压	0.4 * VDDIO_DDR	0.5 * VDDIO_DDR	0.8 * VDDIO_DDR	V	-
VOH(DC)	高电平输出电压	-	0.9 * VDDIO_DDR	-	V	基于ODT=60Ω
VOL(DC)	低电平输出电压	-	0.5* VDDIO_DDR	-	V
VOH(AC)	高电平输出电压	-	1.1 * VDDIO_DDR	-	V
VOL(AC)	低电平输出电压	-	0.3* VDDIO_DDR	-	V
RON	输出阻抗	40	-	240	Ω	-

AC和DC电气参数表-地址/命令线（VDDIO_DDR =1.2V，DDR4模式）

符号	参数	最小值	典型值	最大值	单位	说明
VDDIO_DDR	接口电压	1.14	1.2	1.26	V	-
Vref	参考电压	0.49 * VDDIO_DDR	0.5 * VDDIO_DDR	0.51 * VDDIO_DDR	V	-
VIH(DC65)	高电平输入电压	Vref + 0.065	-	VDDIO_DDR	V	-
VIL(DC65)	低电平输入电压	0	-	Vref -0.065	V	-
VIH(AC90)	高电平输入电压	Vref + 0.09	-	VDDIO_DDR	V	-
VIL(AC90)	低电平输入电压	0	-	Vref -0.09	V	-
VOH(DC)	高电平输出电压	-	0.9 * VDDIO_DDR	-	V	基于ODT=60Ω
VOL(DC)	低电平输出电压	-	0.5* VDDIO_DDR	-	V
VOH(AC)	高电平输出电压	-	1.1 * VDDIO_DDR	-	V
VOL(AC)	低电平输出电压	-	0.3* VDDIO_DDR	-	V
RON	输出阻抗	40	-	240	Ω	-

AC和DC电气参数表-数据线（VDDIO_DDR =1.1V，LPDDR4模式）

符号	参数	最小值	典型值	最大值	单位	说明
VDDIO_DDR	接口电压	1.06	1.1	1.17	V	-
Vref	参考电压	0.1 * VDDIO_DDR	0.272 * VDDIO_DDR	0.42 * VDDIO_DDR	V	-
VIH	高电平输入摆幅	Vref+0.07	-	-	mV	-
VIL	低电平输入摆幅	0	-	Vref-0.07	mV	-
VOH(DC)	高电平输出电压	-	0.3*VDDIO_DDR	-	V	基于ODT=60Ω
VOL(DC)	低电平输出电压	-	0.1*VDDIO_DDR	-	V
VOH(AC)	高电平输出电压	-	0.5*VDDIO_DDR	-	V
VOL(AC)	低电平输出电压	-	-0.1*VDDIO_DDR	-	V
RON	输出阻抗	40	-	240	Ω	-

AC和DC电气参数表CKE/RESET（VDDIO_DDR =1.1V，LPDDR4模式）

符号	参数	最小值	典型值	最大值	单位	说明
VDDIO_DDR	接口电压	1.06	1.1	1.17	V	-
VOH(AC)	高电平输出电压	0.75*VDDIO_DDR	-	VDDIO_DDR+0.2	V	-
VOL(AC)	低电平输出电压	-0.2	-	0.25*VDDIO_DDR	V	-
VOH(DC)	高电平输出电压	0.65*VDDIO_DDR	-	VDDIO_DDR+0.2	V	-
VOL(DC)	低电平输出电压	-0.2	0	0.35*VDDIO_DDR	V	-
RON	输出阻抗	40	-	240	Ω	-

AC和DC电气参数表-数据线（VDDIO_DDR =0.6V，LPDDR4X模式）

符号	参数	最小值	典型值	最大值	单位	说明
VDDIO_DDR	接口电压	0.57	0.6	0.65	V	-
Vref	参考电压	0.15 * VDDIO_DDR	-	0.449* VDDIO_DDR	-	-
VIH	高电平输入电压	Vref + 0.07	-	VDDIO_DDR	V	-
VIL	低电平输入电压	0	-	Vref -0.07	V	-
VOH(DC)	高电平输出电压	-	0.5*VDDIO_DDR	-	V	基于ODT=60Ω
VOL(DC)	低电平输出电压	-	0.15*VDDIO_DDR	-	V
VOH(AC)	高电平输出电压	-	0.8*VDDIO_DDR	-	V
VOL(AC)	低电平输出电压	-	-0.1*VDDIO_DDR	-	V
RON	输出阻抗	40	-	240	Ω	-

AC和DC电气参数表CKE/RESET（VDDIO_DDR =0.6V，LPDDR4X模式）

符号	参数	最小值	典型值	最大值	单位	说明
VDDIO_DDR	接口电压	0.57	0.6	0.65	V	-
VOH(AC)	高电平输出电压	0.75*VDDIO_DDR	-	VDDIO_DDR+0.2	V	-
VOL(AC)	低电平输出电压	-0.2	-	0.25*VDDIO_DDR	V	-
VOH(DC)	高电平输出电压	0.65*VDDIO_DDR	-	VDDIO_DDR+0.2	V	-
VOL(DC)	低电平输出电压	-0.2	0	0.35*VDDIO_DDR	V	-
RON	输出阻抗	40	-	240	Ω	-

MIPI/LVDS Rx 电气参数

DPHY/HiSPi/Sub-LVDS/LVDS差分DC电气参数如表2-31所示。

差分DC电气参数表

符号	参数		最小值	典型值	最大值	单位
VIDTH(SL)	Differential Input Threshold Voltage	(VP－VM)		Sub-LVDS	70	-
VIDTH(HS)	HiSPi(SLVS)	70	-	-
VIDTH(HiVCM)	HiSPi(HiVCM)	100	-	-
VIDTH(DP)	D-PHY HS	70	-	-
VIDTH(LV)	LVDS	100	-	-
VIDTH(ML)	Mini-LVDS	100	-	-
VCM(SL)	Common Mode Voltage Range (VP+VM)/2	Sub-LVDS	0.5	0.9	1.3	V
VCM(HS)	HiSPi(SLVS)	0.07	0.2	0.35
VCM(HiVCM)	HiSPi(HiVCM)	0.66	0.90	1.17
VCM(DP)	D-PHY HS	0.07	0.2	0.33
VCM(LV)	LVDS	0.925	1.2	1.475
VCM(ML)	Mini-LVDS	1.025	1.2	1.375
VISVR (SL)	Single-ended Input Voltage Range VP,VM	Sub-LVDS	0.4		1.4	V
VCM(HS)	HiSPi(SLVS)	-0.04		0.49
VCM(HiVCM)	HiSPi(HiVCM)	0.55		1.35
VCM(DP)	D-PHY HS	-0.04		0.46
VCM(LV)	LVDS	0		1.8
VCM(ML)	Mini-LVDS	0.825		1.575
ZID(SL)	Internal Termination Resister Value	Sub-LVDS	80	100	125	Ω
ZID(HS)	HiSPi(SLVS)	125
ZID(HiVCM)	HiSPi(HiVCM)	125
ZID(LV)	LVDS	120
ZID(ML)	Mini-LVDS	120
ZID(DP)	D-PHY HS	125

MIPI 参数如表2-32~表2-35所示。

MIPI DPHY HS（High Speed）DC 参数表

符号	参数	最小值	典型值	最大值	单位
VTERM-EN	Single-ended threshold for HS termination enable	-	-	450	mV

MIPI DPHY HS（High Speed）AC 参数表

符号	参数	最小值	典型值	最大值	单位
ΔVCMRX(HF)	Common-mode interface beyond 450MHz when datarate <=1.5Gbps	-	-	100	mV
Common-mode interface beyond 450MHz when datarate >1.5Gbps	50
ΔVCMRX(LF)	Common-mode interface 50MHz-450MHz when datarate <=1.5Gbps	-50	-	50	mV
Common-mode interface 50MHz-450MHz when datarate >1.5Gbps	-25	25
CCM	Common-mode termination	-	-	60	pF

MIPI DPHY LP（Low Power）DC 参数表

符号	参数	最小值	典型值	最大值	单位
VIHLP	Logic 1 input voltage when datarate <=1.5Gbps	880	-	-	mV
Logic 1 input voltage when datarate >1.5Gbps	740
VILLP	Logic 0 input voltage	-	-	550
VHYST	Input hysteresis	25	-	-
VOH	Thevenin output high level	1.1	1.2	1.3	V

MIPI DPHY LP（Low Power）AC 参数表

符号	参数	最小值	典型值	最大值	单位
eSPIKE	Input pulse rejection	-	-	300	V·ps
TMIN-RX	Minimun pulse rejection	20	-	-	ns
VINT	Peak interference amplitude	-	-	200	mV
fINT	Interference frequency	450	-	-	MHz

MIPI Tx电气参数

下面各表给出了MIPI Tx DPHY的电气参数，各参数的具体含义请参考MIPI联盟的《Specification for D-PHY Version 1.2》。

MIPI Tx LP DC参数如表2-36所示。

MIPI Tx LP DC 参数表

符号	参数	最小值	典型值	最大值	单位
VOH	Thevenin output high level	1.1	1.2	1.3	V
VOL	Thevenin output low level	-50	-	50	mV
ZOLP	Output impedance of LP transmitter	110	-	-	Ω
VIH	Logic 1 input voltage	880	-	-	mV
VIL	Logic 0 input voltage	-	-	550	mV
VHYST	Input hysteresis	25	-	-	mV

MIPI Tx LP AC参数如表2-37所示。

MIPI Tx LP AC 参数表

符号	参数	最小值	典型值	最大值	单位
TRLP	15%-85% rise time，CL<70pF	-	-	25	ns
TFLP	15%-85% fall time，CL<70pF	-	-	25	ns
TREOT	30%-85% rise time and fall time，CL<70pF	-	-	35	ns
CLOAD	Load capacitance	0	-	70	pF
δ V/ δtSR	15% to 85%，CL<70pF	-	-	150	mV/ns
eSPIKE	Input pulse rejection	-	-	300	V·ps
TMIN-RX	Minimum pulse width response	20	-	-	ns
VINT	Peak interference amplitude	-	-	200	mV
FINT	Interference frequency	450	-	-	MHz

MIPI Tx HS DC参数如表2-38所示。

MIPI Tx HS DC 参数表

符号	参数	最小值	典型值	最大值	单位
VCMTX	HS transmit static common mode voltage	150	200	250	mV
	△VCMTX (1,0)		Vcmtx mismatch when output is differential-1 or differential-0	-	-
	VOD		HS transmit differential voltage	140	200
	△VOD		Vod mismatch when output is differential-1 or differential-0	-	-
VOHHS	HS output high voltage	-	-	360	mV
△Zos	single ended output impedance mismatch	-	-	10%
Zos	single ended output impedance	40	50	62.5	Ω

MIPI Tx HS AC参数如表2-39所示。

MIPI Tx HS AC 参数表

符号	参数	最小值	典型值	最大值	单位
△VCMTX(HF)	common-level variations above 450Mhz	-	-	20	mV
△VCMTX(LF)	common-level variations between 50-450Mhz	-	-	25	mV
tR and tF	20%-80% rise time and fall time when datarate <= 1Gbps	0.15	-	0.3UI	ns
20%-80% rise time and fall time when datarate > 1Gbps	0.1	0.35UI

AUDIO CODEC电气参数

Audio Code电性能参数如表2-40、表2-41、表2-42、表2-43和表2-44所示。

总体指标表

参数	最小值	典型值	最大值	单位	说明
模拟电路电源AVDD	1.71	1.8	1.89	V	相对于AGND
VREF	-	AVDD/2	-	V	相对于AGND

DAC主要指标表

参数	最小值	典型值	最大值	单位	说明
满幅输出幅度	-	0.5	-	Vrms	最大输出信号摆幅

ADC主要指标表

参数	最小值	典型值	最大值	单位	说明
最大输入幅度	-	0.5	-	Vrms	ADC最大输入信号摆幅

MICBIAS主要指标表

参数	最小值	典型值	最大值	单位	说明
偏置电压	1.3×AVDD/1.8	-	1.6×AVDD/1.8	V	麦克风偏置电压
最大输出电流	-	-	3	mA	-

MICPGA主要指标

参数	最小值	典型值	最大值	单位	说明
输入电压范围	-	0.5	-	Vrms	最大输入信号摆幅
输入阻抗	12	15	18	kΩ	MICPGA的输入阻抗

PCIe 电气参数

PCIe标准电气特性请参考标准协议《PCI Express Base Specification Revision 2.1 》中4.3章节，协议下载链接 https://members.pcisig.com/wg/PCI-SIG/document/9307。

说明

电气特性完全符合PCIe版本特性规范要求。

接口时序

DDR接口时序

写操作时序

命令和地址相对于CK的写操作时序

对于DDR命令和地址相对于CK的写操作时序，tIS为命令和地址到CK上升沿的建立时间，tIH为CK上升沿到命令和地址的保持时间。DDR4/LPDDR4/LPDDR4X命令和地址相对于CK的写操作时序如图2-9所示。

DDR4/LPDDR4/LPDDR4X命令和地址相对于CK的写操作时序图

DQS相对于CK的写操作时序

对于DDR4/LPDDR4/LPDDR4X DQS相对于CK的写操作时序，tDSH为CK上升沿到DQS下降沿的保持时间，tDSS为DQS下降沿到CK上升沿的建立时间。DQS相对于CK的写操作时序如图2-10所示。

DDR4/LPDDR4/LPDDR4X DQS相对于CK的写操作时序图

读操作时序

命令和地址相对于CK的读操作时序

“命令和地址相对于CK的读操作时序”与“命令和地址相对于CK的写操作时序”相同。

CK相对于DQS的读操作时序

对于DDR4，CK相对于DQS的读操作时序，tDQSCK为有效DQS相对于CK的偏斜。DDR4 CK相对于DQS的读操作时序如图2-11所示。

DDR4 CK相对于DQS的读操作时序图

对于LPDDR4/LPDDR4X，tDQSCK允许的偏斜值更大。LPDDR4/LPDDR4X CK相对于DQS的读操作时序如图2-12所示。

LPDDR4/LPDDR4X CK相对于DQS的读操作时序图

DQS相对于DQ的读操作时序

对于DDR4/LPDDR4/LPDDR4X DQS相对于DQ的读操作时序，tQH是最早无效的DQ相对于DQS的抖动。DDR4/LPDDR4/LPDDR4X DQS相对于DQ的读操作时序如图2-13所示。

DDR4/LPDDR4/LPDDR4X DQS相对于DQ的读操作时序图

时序参数

DDR接口时序满足JEDEC标准协议，本文中描述的时序都是DDR PHY侧输出的时序。

时钟参数如表2-45和表2-46，DDR4-3200 SDRAM存储器参数如表2-47所示，LPDDR4/LPDDR4X-3733 SDRAM存储器参数如表2-48所示。

DDR4时钟参数表

参数	最小值	典型值	最大值	单位
存储器时钟频率	-	-	1600	MHz
锁相环抖动tJIT(cc)	-	-	62	ps
锁相环抖动tJIT(per)	-	-	32	ps
锁相环占空比	45.000	50.000	55.000	%

LPDDR4/LPDDR4X时钟参数表

参数	最小值	典型值	最大值	单位
存储器时钟频率	-	-	1866	MHz
锁相环抖动tJIT(cc)	-	-	75	ps
锁相环抖动tJIT(per)	-	-	38	ps
锁相环占空比	-	45.000	55.000	%

DDR4 SDRAM存储器参数表（DDR4-3200）

参数	符号	最小值	最大值	单位
DQS下降沿相对DDR时钟的建立时间	tDSS	0.18	-	tCK
DQS下降沿相对DDR时钟的保持时间	tDSH	0.18	-	tCK
DQS与DQ的偏斜	tDQSQ	-	0.2	tCK
参考Vih(ac) / Vil(ac)电平的地址和命令相对DDR时钟的建立时间	tIS(base)	40	-	ps
参考Vref电平的地址和命令相对DDR时钟的建立时间	tIS(Vref)	130	-	ps
tIH(Vref)	tIH(base)	65	-	-
参考vref电平地址和命令相对DDR时钟的保持时间	tIH(Vref)	130	-	-
DQS输出时相对DDR时钟的偏斜	tDQSCK	-160	160	ps

LPDDR4/LPDDR4X SDRAM存储器参数表（LPDDR4/LPDDR4X-3733）

参数	符号	最小值	最大值	单位
DQS下降沿相对DDR时钟的建立时间	tDSS	0.2	-	tCK
DQS下降沿相对DDR时钟的保持时间	tDSH	0.2	-	tCK
DQS与DQ的偏斜	tDQSQ	-	0.18	tCK
DQS输出时相对DDR时钟的偏斜	tDQSCK	1500	3500	ps

NANDC接口时序

命令周期时序

NANDC命令周期时序如图2-14所示。

NANDC命令周期时序图

说明

NAND_WE_N和NAND_RE_N的高电平宽度和低电平宽度是可以通过NAND Flash控制器的NF_PULSE_WIDTH寄存器设置的，因此，NANDC接口时序图中的部分参数会随着该寄存器的设置不同而改变。在本节的参数表中，统一以“可以配置”表示。

NANDC命令周期时序参数如表2-49所示。

NANDC命令周期时序参数表

参数	符号	最小值	最大值	单位	说明
NAND_CLE建立时间	tCLS	15	-	ns	-
NAND_CLE保持时间	tCLH	10	-	ns	-
NAND_CE_N建立时间	tCS	15	-	ns	可以配置
NAND_CE_N保持时间	tCH	10	-	ns	可以配置
NAND_WE_N脉冲宽度	tWP	15	-	ns	可以配置
数据建立时间	tDS	10	-	ns	可以配置
数据保持时间	tDH	10	-	ns	可以配置

地址周期时序

NANDC地址周期时序如图2-15所示。

NANDC地址周期时序图

NANDC地址周期时序参数如表2-50所示。

NANDC地址周期时序参数表

参数	符号	最小值	最大值	单位	说明
NAND_CE_N建立时间	tCS	15	-	ns	可以配置
NAND_WE_N脉冲宽度	tWP	15	-	ns	可以配置
NAND_ALE建立时间	tALS	15	-	ns	-
NAND_ALE保持时间	tALH	10	-	ns	-
数据建立时间	tDS	10	-	ns	可以配置
数据保持时间	tDH	10	-	ns	可以配置

写数据时序

NANDC写数据时序如图2-16所示。

NANDC写数据时序图

NANDC写数据时序参数如表2-51所示。

NANDC写数据时序参数表

参数	符号	最小值	最大值	单位	说明
NAND_CE_N保持时间	tCH	10	-	ns	可以配置
NAND_WE_N脉冲宽度	tWP	15	-	ns	可以配置
NAND_ALE建立时间	tALS	15	-	ns	可以配置
数据建立时间	tDS	10	-	ns	可以配置
数据保持时间	tDH	10	-	ns	可以配置
NAND_WE_N高电平保持时间	tWH	15	-	ns	可以配置

读数据时序

NANDC读数据时序如图2-17所示。

NANDC读数据时序图

NANDC读数据时序参数如表2-52所示。

NANDC读数据时序参数表

参数	符号	最小值	最大值	单位	说明
NAND_RE_N变低等待时间	tRR	15	-	ns	可以配置
NAND_RE_N脉冲宽度	tRP	15	-	ns	可以配置
NAND_RE_N高电平宽度	tREH	15	-	ns	可以配置

注：tRR延时可以配置。

SPI FLASH接口时序

SPI FLASH输入方向时序如图2-18和图2-19所示。

SPI FLASH输入方向时序图-SDR模式

SPI FLASH输入方向时序图-DDR模式

SPI FLASH输入方向时序参数如表2-53所示。

SPI FLASH输入方向时序参数表

参数	符号	最小值	典型值	最大值	单位
SFC_CLK时钟周期（SDR）	Tclk	10.1	-	83.2	ns
SFC_CLK时钟周期（DDR）	Tclk	10.1	-	83.2	ns
SFC_CLK时钟占空比 (DDR)	Duty	45	-	55	%
输入信号建立时间要求(SDR)	Tsu	2	-	-	ns
输入信号保持时间要求(SDR)	Thd	1.2	-	-	ns
输入信号有效时间要求(DDR)	Valid	3	-	-	ns

SPI FLASH输出方向时序如图2-20和图2-21所示。

SPI FLASH输出方向时序图-SDR模式

SPI FLASH输出方向时序图-DDR模式

SPI FLASH输出方向时序参数如表2-54所示。

SPI FLASH输出方向时序参数表

参数	符号	最小值	典型值	最大值	单位
SFCCLK时钟周期（SDR）	T	10.1	-	83.2	ns
SFCCLK时钟周期（DDR）	T	10.1	-	83.2	ns
输出信号延时(SDR)	Tov	-1	-	3	ns
输出信号延时(DDR)	Tov	-	-	T/2-1.5	ns
输出信号保持时间(DDR)	Tho	1.5	-	-	ns

Ethernet MAC接口时序

RMII接口时序

RMII接口100Mbit/s接收时序如图2-22所示。

RMII接口100Mbit/s接收时序

RMII接口100Mbit/s发送时序如图2-23所示。

RMII接口100Mbit/s发送时序

RMII接口10Mbit/s接收时序如图2-24所示。

RMII接口10Mbit/s接收时序

RMII接口10Mbit/s发送时序如图2-25所示。

RMII接口10Mbit/s发送时序

RMII接口时序参数如图2-26所示。

RMII接口时序参数

RMII接口时序参数说明如表2-55所示。

RMII接口时序参数说明

参数	符号	信号	最小值	典型值	最大值	单位
RMII时钟周期	T	REF_CLK	-	20	-	ns
RMII信号建立时间	Tsu（RX）	CRS_DV/RXD[1:0]	4	-	-	ns
RMII信号保持时间	Thd（RX）	CRS_DV/RXD[1:0]	2	-	-	ns
RMII输出信号延时	Tov（TX）	TXEN/TXD[1:0]	3	-	16	ns

RGMII接口时序

RGMII接口1000Mbit/s接收时序如图2-27所示。

RGMII接口1000Mbit/s接收时序

RGMII接口1000Mbit/s发送时序如图2-28所示。

RGMII接口1000Mbit/s发送时序

RGMII接口时序参数说明如表2-56所示。

RGMII接口时序参数说明

参数	符号	信号	最小值	典型值	最大值	单位
RGMII时钟周期	T	RXCK、TXCK	-	8	-	ns
RGMII信号建立时间	Tsu（RX）	RXER、RXDV、RXD[3:0]	1	-	-	ns
RGMII信号保持时间	Thd（RX）	RXER、RXDV、RXD[3:0]	1	-	-	ns
RGMII输出信号延时	Tov（TX）	TXD[3:0]、TXEN	-0.5	-	0.5	ns

MDIO接口时序

MDIO接口读时序如图2-29所示。

MDIO接口读时序

MDIO接口写时序如图2-30所示。

MDIO接口写时序

MDIO接口时序参数如图2-31所示。

MDIO接口接收时序参数

MDIO接口时序参数说明如表2-57所示。

MDIO接口时序参数

参数	符号	信号	最小值	最大值	单位
MDIO接收数据延迟时间	Tov	MDIO	-	300	ns
MDIO时钟周期	Tp	MDCK	-	400	ns
MDIO发送数据建立时间	Tsu	MDIO	10	-	ns
MDIO发送数据保持时间	Thd	MDIO	10	-	ns

VI接口时序

VI接口CMOS模式时序如图2-32所示。

VI接口时序图

VI接口时序参数如表2-58所示。

VI接口时序参数表

参数	符号	最小值	典型值	最大值	单位
VICLK时钟周期	T	6.73	-	-	ns
输入信号建立时间要求	Tsu	1.93	-	-	ns
输入信号保持时间要求	Thd	0.8	-	-	ns

VO接口时序

BT.656接口时序如图2-33所示。

BT.656接口时序

BT.656接口时序参数如表2-59所示。

BT.656接口时序参数表

参数	符号	最小值	典型值	最大值	单位
VOUCLK时钟周期	T	-	37	-	ns
输出信号延时	Tov	T/2-1.5	-	T/2+1.5	ns

RGB接口时序如图2-34所示。

RGB接口时序

RGB接口时序参数如表2-60所示。

RGB接口时序参数表

参数	符号	最小值	典型值	最大值	单位
VOUCLK时钟周期	T	6.75	-	500	ns
输出信号延时	Tov	T/2-2	-	T/2+2	ns

BT.1120接口时序如图2-35所示。

BT.1120接口时序

BT.1120接口时序参数如表2-61所示。

BT.1120接口时序参数表

参数	符号	最小值	典型值	最大值	单位
VOUCLK时钟周期	T	-	6.75	13.48	ns
输出信号延时	Tov	T/2-1.7	-	T/2+1.7	ns

AIAO接口时序

I2S接口时序

I2S接口接收时序如图2-36所示。

I2S接口接收时序图

I2S接口发送时序如图2-37所示。

I2S接口发送时序图

I2S接口时序参数如表2-62所示。

I2S接口时序参数表

参数	符号	最小值	典型值	最大值	单位
输入信号建立时间	Tsu	10	-	-	ns
输入信号保持时间	Thd	10	-	-	ns
输出信号延时	Td	0	-	8	ns

PCM模式接口时序

PCM接口接收时序如图2-38所示。

PCM接口接收时序图

PCM接口发送时序如图2-39所示。

PCM接口发送时序图

PCM接口时序参数如表2-63所示。

PCM接口时序参数表

参数	符号	最小值	典型值	最大值	单位
输入信号建立时间	Tsu	10	-	-	ns
输入信号保持时间	Thd	10	-	-	ns
输出信号延时	Td	0	-	8	ns

I2C时序

I2C传输时序如图2-40所示。

I2C传输时序图

I2C接口时序参数如表2-64所示。

I2C接口时序参数表

参数	符号	标准模式		快速模式		单位
最小值	最大值	最小值	最大值
SCL时钟频率	fSCL	0	100	0	400	kHz
启动保持时间	tHD;STA	4.0	-	0.6	-	μs
SCL低电平周期	tLOW	4.7	-	1.3	-	μs
SCL高电平周期	tHIGH	4.0	-	0.6	-	μs
启动建立时间	tSU;STA	4.7	-	0.6	-	μs
数据保持时间	tHD;DAT	0	3.45	0	0.9	μs
数据建立时间	tSU;DAT	250	-	100	-	ns
SDA、SCL上升时间	tr	-	1000	20+0.1Cb	300	ns
SDA、SCL下降时间	tf	-	300	20+0.1Cb	300	ns
结束建立时间	tSU;STO	4.0	-	0.6	-	μs
开始与结束之间的总线释放时间	tBUF	4.7	-	1.3	-	μs
总线负载	Cb	-	400	-	400	pF

SPI接口时序

说明

图2-41～图2-43中，以下缩略语或字母意义不变：

• MSB:Most Significant Bit
• LSB:Least Significant Bit
• SPI_CK(0):spo=0
• SPI_CK(1):spo=1

SPI接口时钟时序如图2-41所示。

SPICK时序

说明

SPI主模式下接口时序分别如图2-42和图2-43所示。

SPI主模式下接口时序（sph=1）

SPI主模式下接口时序（sph=0）

SPI接口时序参数如表2-65所示。

SPI接口时序参数

参数	符号	最小值	典型值	最大值	单位	备注
Cycle time, SPI_CK	tc	4000/Fsspclk	-	65024000/Fsspclk	ns	Fsspclk以MHz为单位。 Fsspclk频率值具体请参考本文档《外围设备》章节
Pulse duration, SPI_CK high (All Master Modes)	tw1	-	1/2 tc	-	ns
Pulse duration. SPI_CK low (All Master Modes)	tw2		1/2 tc	-	ns
Setup time, SPI_DI (input) valid before SPI_CK (output) falling edge	tsu1	spi0: 23 spi1: 23 spi2: 8 spi3: 12	-	-	ns
Setup time, SPI_DI (in put) valid before SPICK (output) rising edge	tsu2	spi0: 23 spi1: 23 spi2: 8 spi3: 12	-	-	ns
Hold time, SPI_DI (input) valid after SPI_CK (output) falling edge	th1	0	-	-	ns
Hold time, SPI_DI (input) valid after SPI_CK (output) rising edge	th2	0	-	-	ns
Delay time, SPI_CK (output) rising edge to SPI_DO (output) transition	td1	spi0: 10 spi1: 8 spi2: 2.5 spi3: 5	-	-	ns
Delay time, SPI_CK (output) falling edge to SPI_DO (output) transition	td2	spi0: -10 spi1: -8 spi2: -2.5 spi3: -5	-	-	ns
Delay time, SPI_CS_N (output) falling edge to first SPI_CK (output) rising or falling edge	td3	-	tc	-	ns
Delay time, SPI_CK (output) rising or falling edge to SPI_CS_N (output) rising edge	td4	-	1/2 tc	-	ns
Setup time, SPI_DI (input) valid before SPI_CK (output) rising edge	tsu3	spi0: 23 spi1: 23 spi2: 8 spi3: 12	-	-	ns
Setup time, SPI_DI (in put) valid before SPI_CK (output) falling edge	tsu4	spi0: 23 spi1: 23 spi2: 8 spi3: 12	-	-	ns
Hold time, SPI_DI (input) valid after SPI_CK (output) rising edge	th3	0	-	-	ns
Hold time, SPI_DI (input) valid after SPI_CK (output) falling edge	th4	0	-	-	ns
Delay time, SPI_CK (output) falling edge to SPI_DO (output) transition	td5	spi0: 10 spi1: 8 spi2: 2.5 spi3: 5	-	-	ns
Delay time, SPI_CK (output) rising edge to SPI_DO (output) transition	td6	spi0: -10 spi1: -8 spi2: -2.5 spi3: -5	-	-	ns
Delay time, SPI_CS_N (output) falling edge to first SPI_CK (output) rising or falling edge	td7	-	1/2 tc	-	ns
Delay time, SPI_CK (output) rising or falling edge to SPI_CS_N (output) rising edge	td8	-	tc	-	ns

MIPI Rx接口时序

MIPI Rx DPHY/Sub-lvds/LVDS/HiSPi接口时钟时序如图2-44所示。

MIPI Rx DPHY/Sub-lvds/LVDS/HiSPi接口时钟数据时序图

图中的Tskew包括Tdynamic_skew和Tstatic_skew

MIPI Rx DPHY/Sub-lvds/LVDS/HiSPi时序参数如表2-66所示。

MIPI Rx DPHY/Sub-lvds/LVDS/HiSPi时序参数表

符号	参数	最小值	典型值	最大值	单位
FMAX	数据率	-	-	2.5G	bps
Tclk	差分时钟周期	0.8	T	-	ns
Tstatic_skew	静态skew时间（1.5Gbps <datarate<=2.5Gbps）	0.2*UI	-	-	ns
Tdynamic_skew	动态skew时间（Tsetup+Thold）（1.5Gbps <datarate<=2.5Gbps）	0.5*UI	-	-	ns
Tsetup	差分时钟建立时间	0.15*UI（80Mbps <datarate<=1.0Gbps）	-	-	ns
0.2*UI（1.0Gbps <datarate<=1.5Gbps）
Thold	差分时钟保持时间	0.15*UI（80Mbps <datarate<=1.0Gbps）	-	-	ns
0.2*UI（1.0Gbps <datarate<=1.5Gbps）

说明

UI is equal to T/2.

MIPI Tx接口时序

MIPI Tx接口时钟时序如图2-45所示。

MIPI Tx接口时钟数据时序图

说明

图中的Tskew包括Tdynamic_skew和Tstatic_skew

MIPI Tx DATA-CLOCK 时序参数如表2-67所示。

MIPI Tx DATA-CLOCK 时序参数表

符号	参数	最小值	典型值	最大值	单位
Tstatic_skew	静态skew时间（1.5Gbps <datarate<=2.5Gbps）	0.2*UI	-	-	ns
Tdynamic_skew	动态skew时间（Tsetup+Thold）（1.5Gbps <datarate<=2.5Gbps）	0.5*UI	-	-	ns
Tsetup	差分时钟建立时间	0.15*UI（80Mbps <datarate<=1.0Gbps）	-	-	ns
0.2*UI（1.0Gbps <datarate<=1.5Gbps）
Thold	差分时钟保持时间	0.15*UI（80Mbps <datarate<=1.0Gbps）	-	-	ns
0.2*UI（1.0Gbps <datarate<=1.5Gbps）

SDIO/MMC接口时序

eMMC接口时序

eMMC DS/HS模式CMD/DATA输入/输出方向时序如图2-46所示。

eMMC DS/HS模式CMD/DATA输入/输出方向时序图

eMMC DS模式CMD/DATA输入/输出方向时序参数如表2-68所示。

eMMC DS模式CMD/DATA输入/输出时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tpp	Cycle time data transfer mode	38.5	40.4	-	ns	-
tWH	Clock high time	10	18	-	ns	-
tWL	Clock low time	10	18	-	ns	-
Outputs DAT (referenced to CLK)
tOSU	Output set-up time	5	18	-	ns	-
tOH	Output hold time	5	18	-	ns	-
Inputs DAT (referenced to CLK)
tISU	Input set-up time	11.7	-	-	ns	-
tIH	Input hold time	8.3	-	-	ns	-

eMMC HS模式CMD/DATA输入/输出方向时序参数如表2-69所示。

eMMC HS模式CMD/DATA输入/输出时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tpp	Cycle time data transfer mode	19.2	20.2	-	ns	-
tWH	Clock high time	6.5	9	-	ns	-
tWL	Clock low time	6.5	8	-	ns	-
Outputs DAT (referenced to CLK)
tOSU	Output set-up time	5	7.2	-	ns	-
tOH	Output hold time	5	9	-	ns	-
Inputs CMD, DAT (referenced to CLK)
tIDLY	Input delay time during data transfer	-	-	13.7	ns
tIH	Input hold time	2.5	-	-	ns

eMMC HS200模式CMD/DATA输入输出方向时序如图2-47所示。

HS200模式的CMD/DATA输入输出方向时序图

eMMC HS200模式CMD/DATA输入/输出方向时序参数如表2-70所示。

HS200模式CMD/DATA输入/输出时钟时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tPERIOD	Cycle time data transfer mode	5	5.08	-	ns	-
Duty Cycle	Clock duty cycle	30	50	70	%	-
Outputs DAT (referenced to CLK)
tOSU	Output set-up time	2.525	2.707	-	ns
tOH	Output hold time	1.793	2.038	-	ns
Inputs CMD, DAT (referenced to CLK)
tPH	器件输出CMD/DA与接收CLK相位差	0	-	2	UI	UI是单位标称时间，例如196.5MHz 时UI=5.08ns。
tVW	Input valid data window	0.575	-	-	UI	1196.5MHz时tVW = 2.92ns

eMMC HS400模式DATA输出方向时序如图2-48所示。

HS400模式DATA输出方向时序图

eMMC HS400模式DATA输出方向时序参数如表2-71所示。

HS400模式DATA输出时钟时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tPERIOD	Cycle time data transfer mode	5	5.08	-	ns	-
tCKMPW	Minimum pulse width	2.2	2.54	-	ns	-
Output DAT (referenced to CLK)
tOSUddr	Output set-up time	0.612	0.926	-	ns
tOHddr	Output hold time	0.9	1.029	-	ns

eMMC HS400模式DATA输入方向时序如图2-49所示。

HS400模式DATA输入方向时序图

eMMC HS400模式DATA输入方向时序参数如表2-72所示。

HS400模式DATA输入时序参数表

符号	参数	最小值	典型值	最大值	单位
Data Strobe
tPERIOD	Cycle time data transfer mode	5	-	-	-
tDSDCD	Duty cycle distortion	0.0	-	0.2	ns
tDSMPW	Minimum pulse width	2.0	-	-	ns
Input DAT (referenced to Data Strobe)
tRQ	Input skew	-	-	0.4	ns
tRQH	Input hold skew	-	-	0.4	ns

eMMC HS400模式CMD输入/输出方向时序同HS200模式，HS400（Enhanced data strobe mode）模式CMD输入方向时序如图2-50所示。

HS400（Enhanced data strobe mode）模式CMD输入方向时序图

eMMC HS400（Enhanced data strobe mode）模式CMD输入方向时序参数如表2-73所示。

HS400（Enhanced data strobe mode）模式CMD输入时序参数表

符号	参数	最小值	典型值	最大值	单位
Data Strobe
tPERIOD	Cycle time data transfer mode	5	-	-	-
tDSDCD	Duty cycle distortion	0.0	-	0.2	ns
tDSMPW	Minimum pulse width	2.0	-	-	ns
Input CMD (referenced to Data Strobe)
tRQ_CMD	Input skew(CMD)	-	-	0.4	ns
tRQH_CMD	Input hold skew(CMD)	-	-	0.4	ns

SDIO接口时序

SDIO DS模式CMD/DATA输出方向时序如图2-51所示，DS模式CMD/DATA输入方向时序如图2-52所示，HS/SDR12/SDR25/SDR50/SDR104模式CMD/DATA输出方向时序如图2-53所示, HS/SDR12/SDR25/SDR50/SDR104模式CMD/DATA输入方向时序如图2-54所示。

SDIO DS模式CMD/DATA输出方向时序图

SDIO DS模式CMD/DATA输入方向时序图

SDIO HS/SDR12/SDR25/SDR50/SDR104模式CMD/DATA输出方向时序图

SDIO HS/SDR12/SDR25/SDR50/SDR104模式CMD/DATA输入方向时序图

SDIO DS模式CMD/DATA输入/输出时序参数如表2-74所示。

SDIO DS模式输入/输出时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tCLK	Cycle time data transfer mode	40	40.4	-	ns	-
tWH	Clock high time	10	19	-	ns	-
tWL	Clock low time	10	19	-	ns	-
Outputs CMD/DAT (referenced to CLK)
tOSU	Output set-up time	5	18	-	ns	-
tOH	Output hold time	5	18	-	ns	-
Inputs CMD/DAT (referenced to CLK)
tIDLY	Input Delay time during Data Transfer Mode	0	-	14	ns	-
tIDLY	Input Delay time during Identificaction Mode	0	-	50	ns	-

SDIO HS模式CMD/DATA输入/输出方向时序参数如表2-75所示。

SDIO HS模式CMD/DATA输入/输出时钟时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tCLK	Cycle time data transfer mode	20	20.2	-	ns	-
tWH	Clock high time	7	7.89	-	ns	-
tWL	Clock low time	7	7.89	-	ns	-
Outputs CMD/DAT (referenced to CLK)
tOSU	Output set-up time	6	8	-	ns	-
tOH	Output hold time	2	9	-	ns	-
Inputs CMD/DAT (referenced to CLK)
tIDLY	Input Delay time during Data Transfer Mode	-	-	14	ns	-
tIH	Input Hold time	2.5	-	-	ns	-

SDIO SDR12模式CMD/DATA输入/输出时钟时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tCLK	Cycle time data transfer mode	40	40.4	-	ns	-
Duty Cycle	Clock duty cycle	30	50	70	%	-
Outputs CMD/DAT (referenced to CLK)
tOSU	Output set-up time	5	18	-	ns	-
tOH	Output hold time	5	18	-	ns	-
Inputs CMD/DAT (referenced to CLK)
tIDLY	Input Delay time during Data Transfer Mode	0	-	14	ns	-
tIH	Input Hold time	1.5	-	-	ns	-

SDIO SDR25模式CMD/DATA输入/输出时钟时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tCLK	Cycle time data transfer mode	20	20.2	-	ns	-
Duty Cycle	Clock duty cycle	30	50	70	%	-
Outputs CMD/DAT (referenced to CLK)
tOSU	Output set-up time	6	8	-	ns	-
tOH	Output hold time	2	9	-	ns	-
Inputs CMD/DAT (referenced to CLK)
tIDLY	Input Delay time during Data Transfer Mode	-	-	14	ns	-
tIH	Input Hold time	2.5	-	-	ns	-

SDIO SDR50模式CMD/DATA输入/输出时钟时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tCLK	Cycle time data transfer mode	10	10.1	-	ns	-
Duty Cycle	Clock duty cycle	30	50	70	%	-
Outputs CMD/DAT (referenced to CLK)
tOSU	Output set-up time	3.0	4.0	-	ns	-
tOH	Output hold time	1.0	4.5	-	ns	-
Inputs CMD/DAT (referenced to CLK)
tIDLY	Input Delay time during Data Transfer Mode	-	-	14	ns	-
tIH	Input Hold time	1.5	-	-	ns	-

SDIO SDR104模式CMD/DATA输入/输出时钟时序参数表

符号	参数	最小值	典型值	最大值	单位	备注
Clock CLK
tCLK	Cycle time data transfer mode	4.8	4.9	-	ns	-
Duty Cycle	Clock duty cycle	30	50	70	%	-
Outputs CMD/DAT (referenced to CLK)
tOSU	Output set-up time	1.4	1.6	-	ns	-
tOH	Output hold time	0.8	1.6	-	ns	-
Inputs CMD/DAT (referenced to CLK)
tIDLY	Input Delay time during Data Transfer Mode	-	-	7.5	ns	-
tIH	Input Hold time	1.5	-	-	ns	-
