Hi3403V100环境搭建指南

开发平台：
- 服务器：Ubuntu 22.04

1、搭建虚拟机环境

1.1、软件获取

（注意：以下软件包仅用于教学，未经允许不得转发用于商业用途）

工具名称	用途说明	版本要求	获取渠道
VirtualBox	Windows安装Ubuntu系统所需的虚拟机	6.1.36版本	VirtualBox下载链接
Ubuntu22.04	编译环境所需的Linux系统	22.04版本	Ubuntu22.04下载链接
VScode	代码阅读和编辑所需的IDE工具	1.70.1版本	VScode下载链接
MobaXterm	终端调试工具	V22.1版本	MobaXterm下载链接

1.2、安装VirtualBox虚拟机

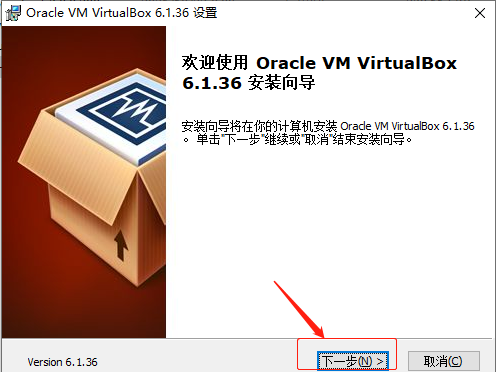

双击在 2.1.1、软件获取章节下载 的VirtualBox-6.1.36-152435-Win.exe 安装包，点击下一步，安装VirtualBox。

1660296543764

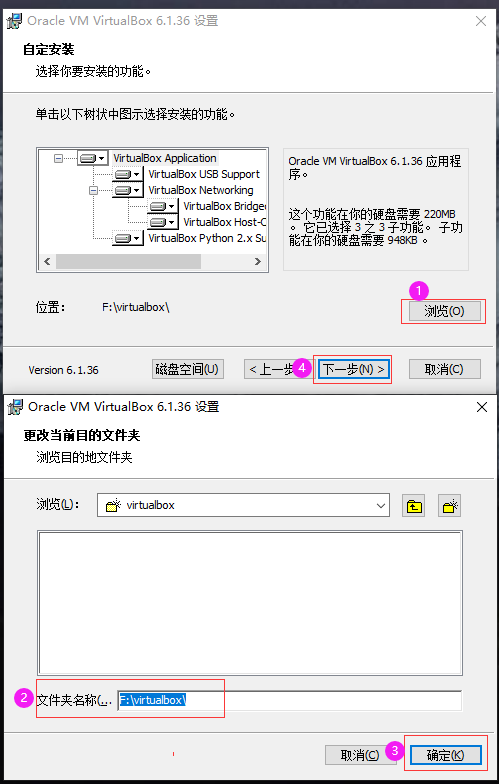

点击浏览按钮，修改VirtualBox的安装路径，然后点击确定按钮，再点击下一步。

1660296754355

当出现下面的界面，点击下一步。

1660296839014

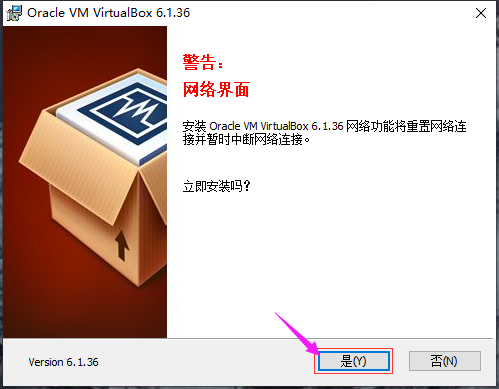

当出现下面的界面，点击是。

1660296858985

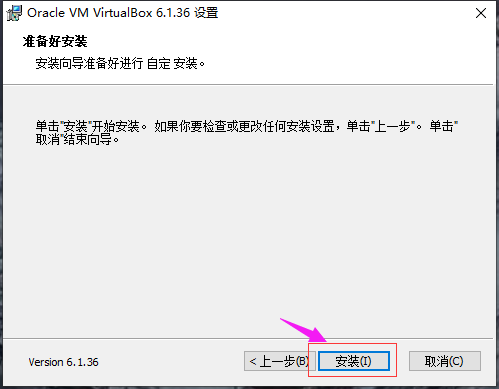

当出现下面的安装界面时，点击安装。

1660296894293

点击完成，即可完成VirtualBox的安装。

1660296945033

1.3、在VirtualBox中安装Ubuntu22.04

注意：本文以VirtualBox为例，开发者也可以使用其他虚拟机，以自己的开发习惯为准。

步骤1：导入Ubuntu22.04镜像到VirtualBox

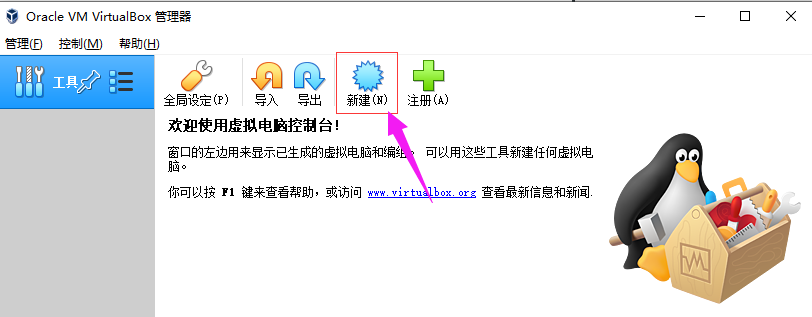

打开VirtualBox，点击新建

1660297859905

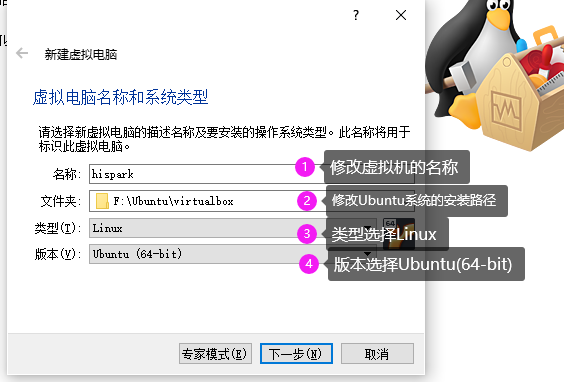

修改虚拟机的名称为hispark，然后修改Ubuntu系统的安装文件夹（因为软件默认安装在C盘，我们最好是把安装路径修改为其他磁盘），把类型配置为linux,然后版本选择 Ubuntu(64-bit)，然后再点击下一步。

1660298040734

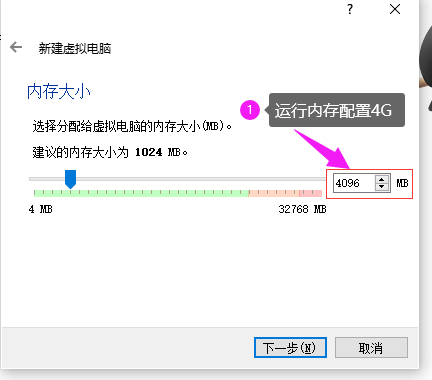

修改Ubuntu的运行内存大小为4G，然后点击下一步。

1660298548447

选择现在创建虚拟硬盘，然后点击创建按钮。

1660299094251

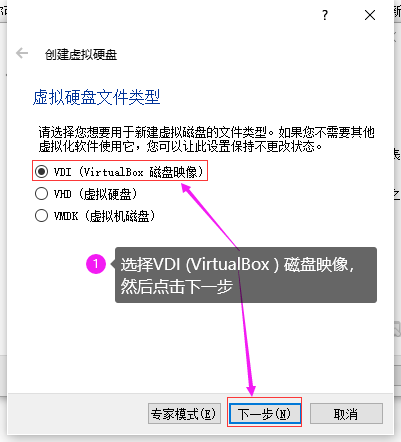

选择VDI（VirtualBox磁盘映像），然后点击下一步。

1660299447519

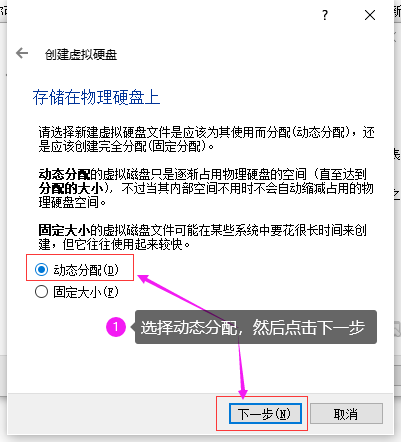

选择动态分配，然后点击下一步。

1660299605429

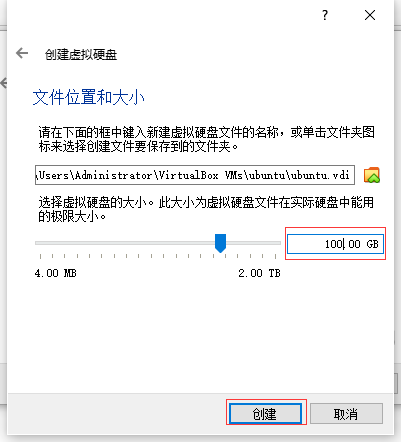

修改磁盘空间大小为100GB，然后点击创建按钮。请至少给Ubuntu分配100G的内存空间，否则后面的步骤会因为内存不足出现错误。

1660543557813

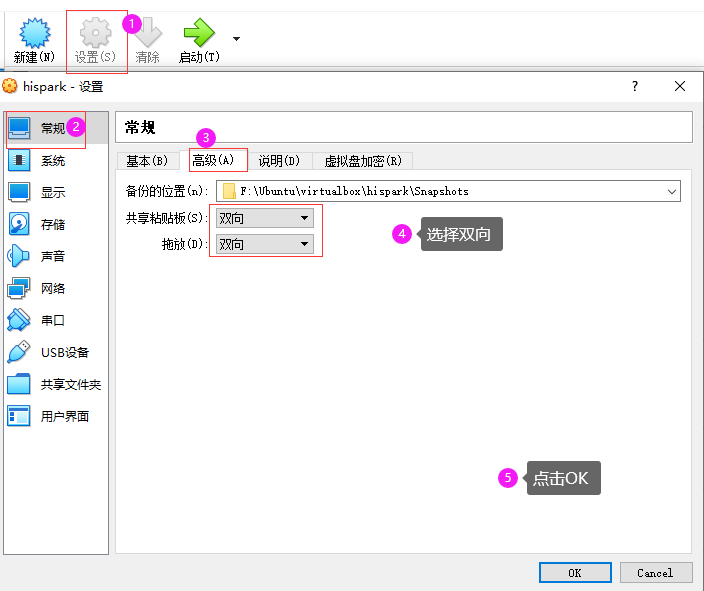

点击设置按钮，选择常规选项，在高级选项处，把共享粘贴板和拖放都设置为双向，然后点击OK按钮。

1660535140230

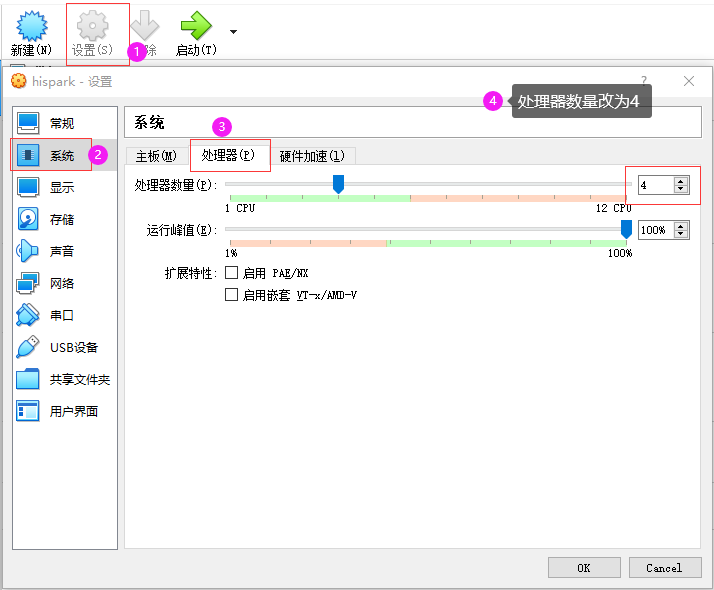

点击VirtualBox的设置，然后点击系统，选择处理器，把处理器的数量改为4。
注意：如果您的处理器小于等于4个的话，请把处理器数量改小一些。

1660524570782

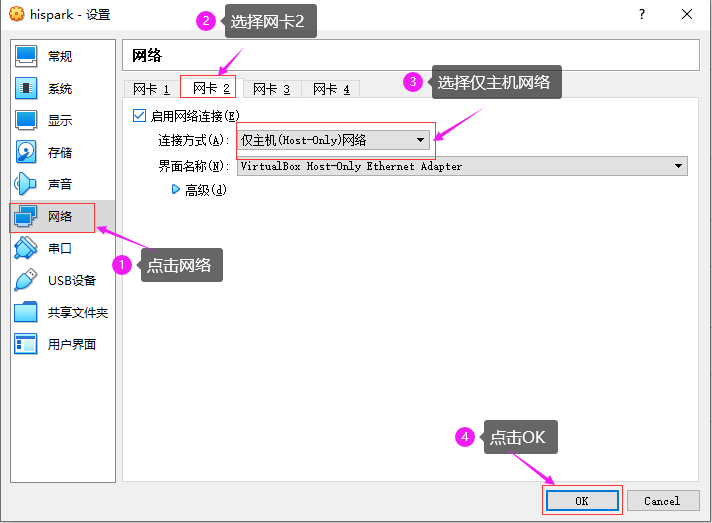

点击网络，选择网卡2，勾选启动网络连接，选择仅主机网络，点击OK。

1660526866883

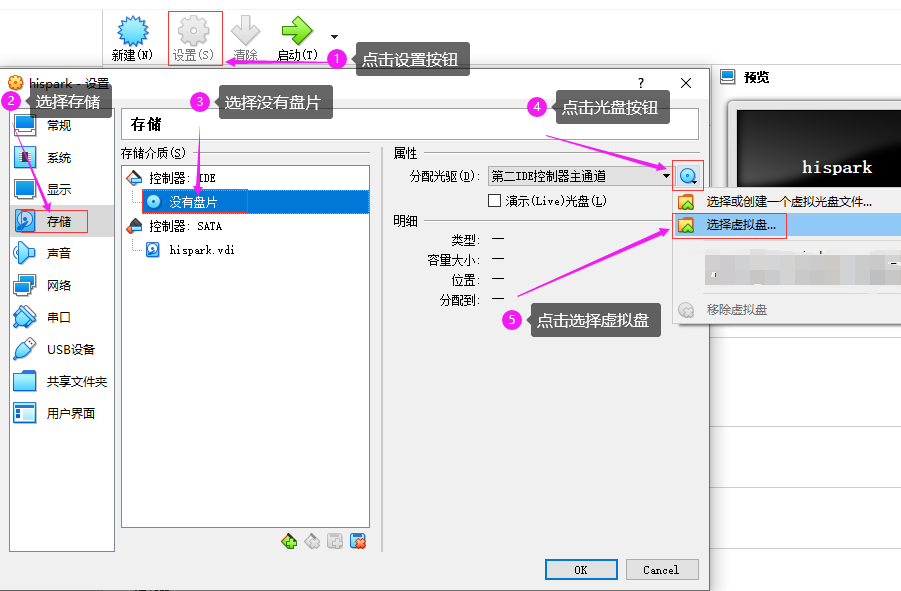

点击设置按钮，选择存储，然后选择没有盘片，点击光盘按钮，点击选择虚拟盘。

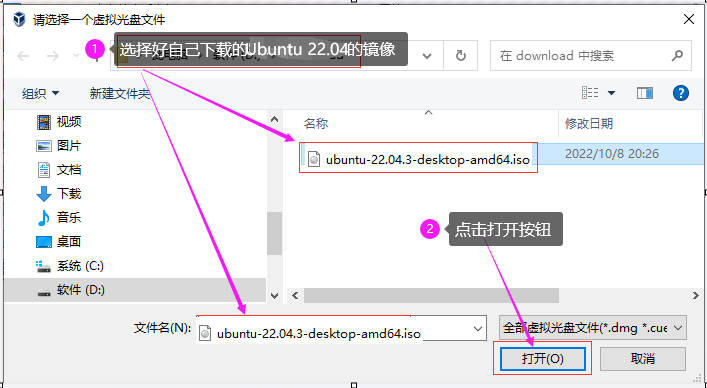

选择 2.2.1、软件获取章节下载的Ubuntu18.04的镜像文件，然后点击打开按钮。

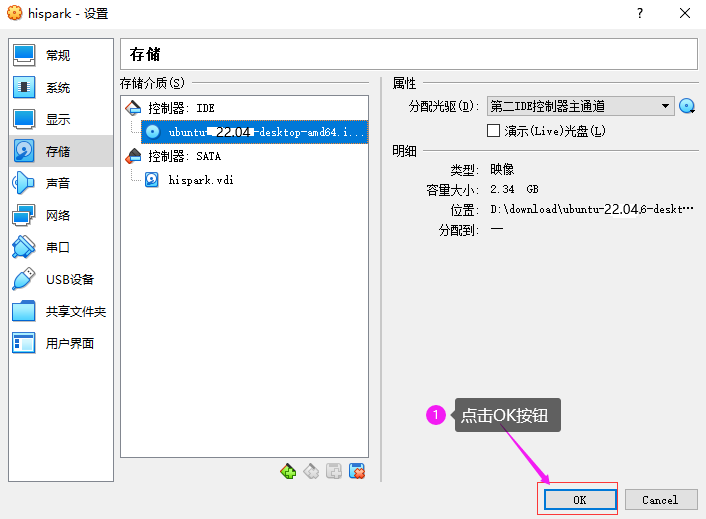

然后点击设置的OK按钮。

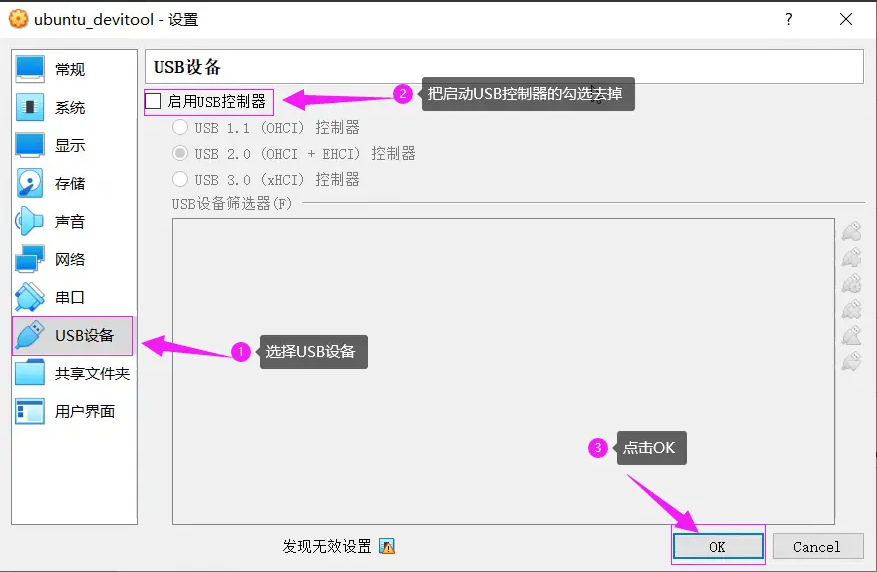

选择USB设备，把启动USB控制器的勾选去掉，禁用USB设备，然后点击OK（部分电脑可能无法进行这一步操作，可以先跳过）

1677850636004

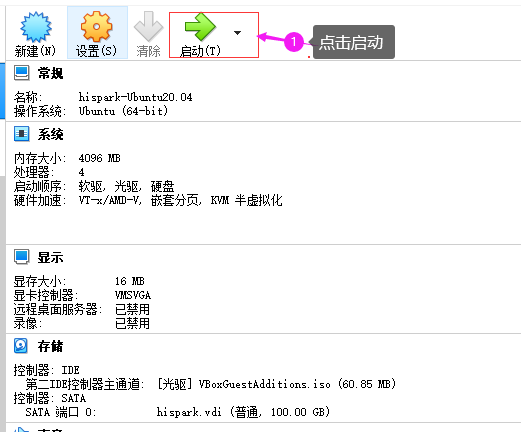

点击启动，启动Ubuntu系统

步骤2：Ubuntu系统的安装

选择中文(简体)，然后点击安装Ubuntu。

如果您安装Ubuntu的时候和我一样，因为分辨率问题，导致界面显示不全，无法看到下面的按钮，您需要按住组合键 Ctrl+Alt+t打开终端面板，然后输入xrandr，查看一下支持的分辨率。

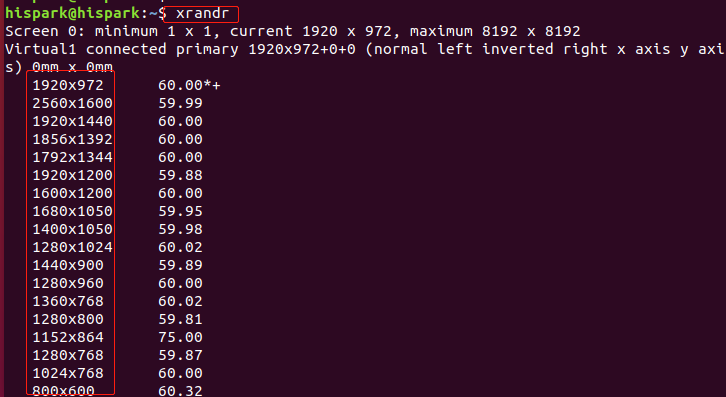

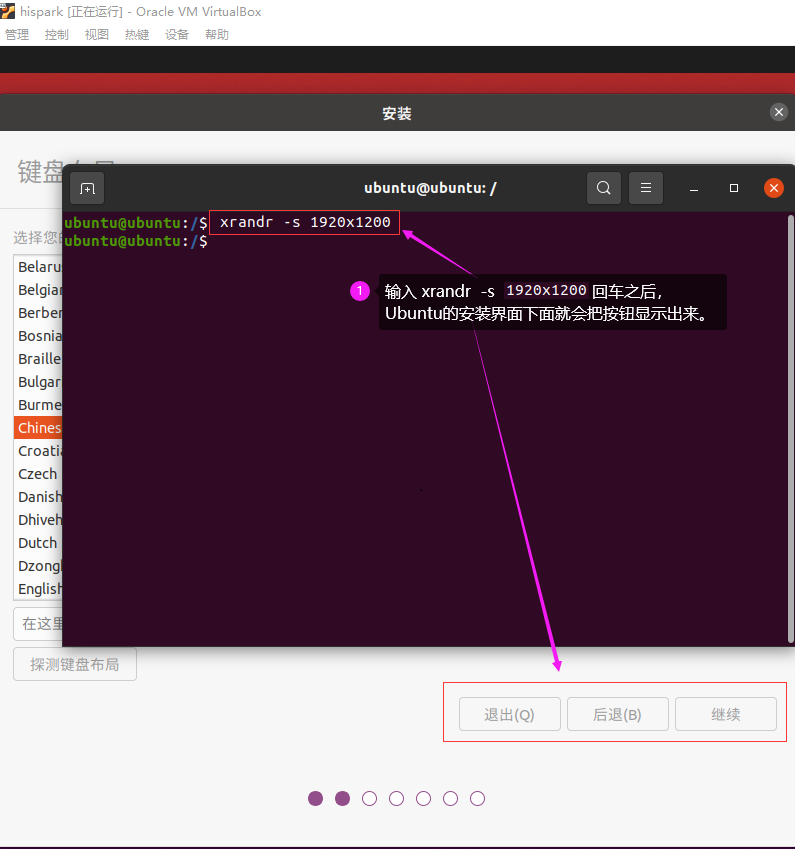

我们这边以1920x1200为例，输入 xrandr -s 1920x1200 后敲回车，修改Ubuntu的分辨率。

1660528406710

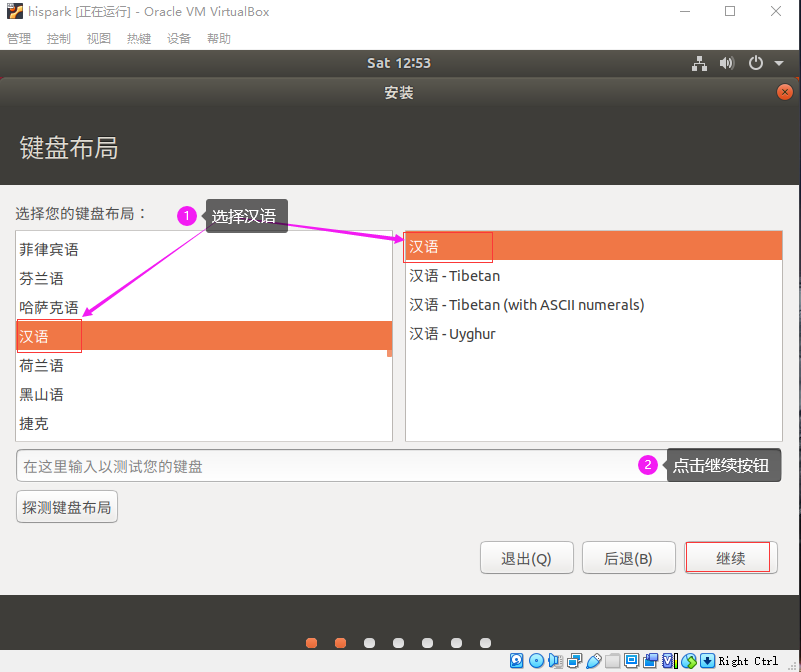

选择Chinese，然后点击继续按钮。

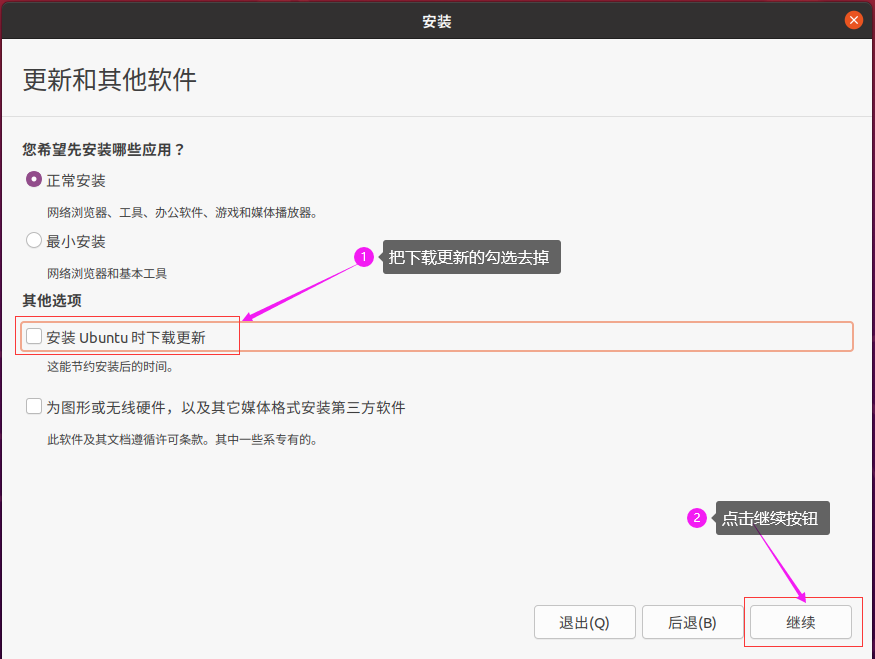

将安装Ubuntu时下载更新的勾选去掉，然后点击继续按钮。

1660528559616

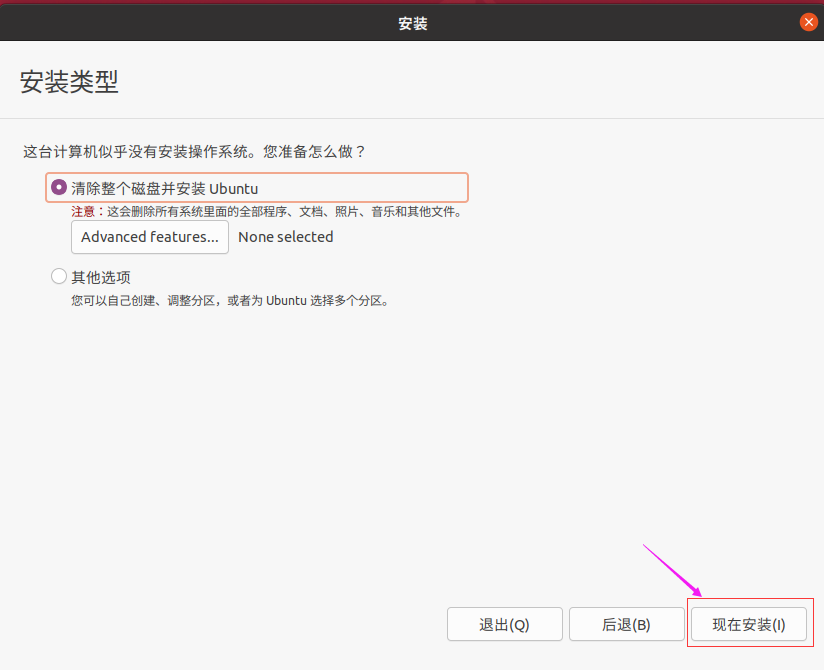

点击现在安装。

1660528682567

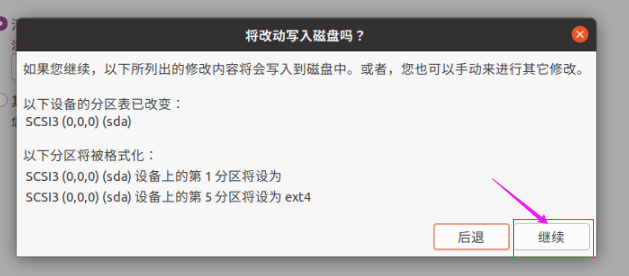

点击继续按钮。

1660528767526

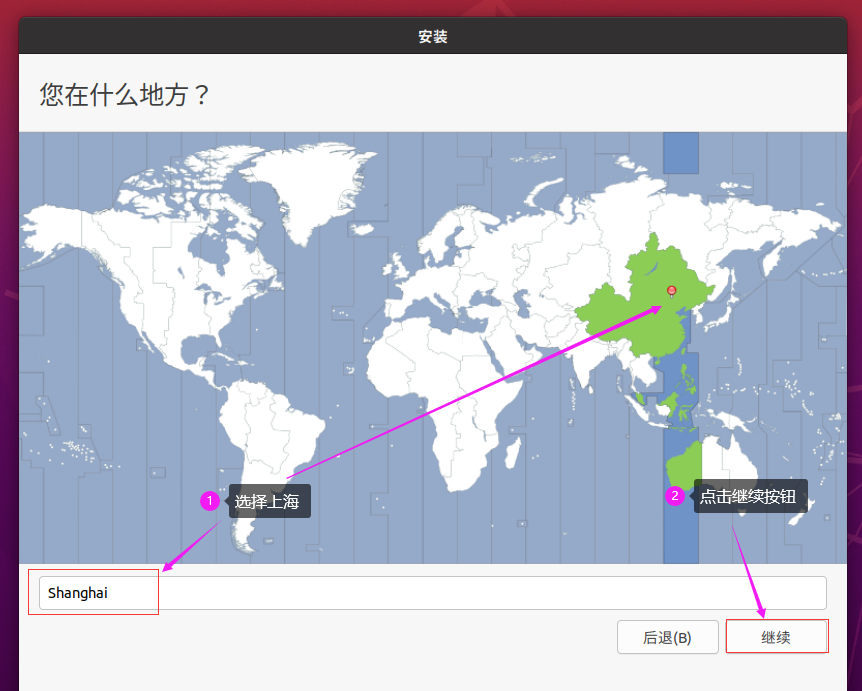

选择上海，然后点击继续按钮。

1660528851907

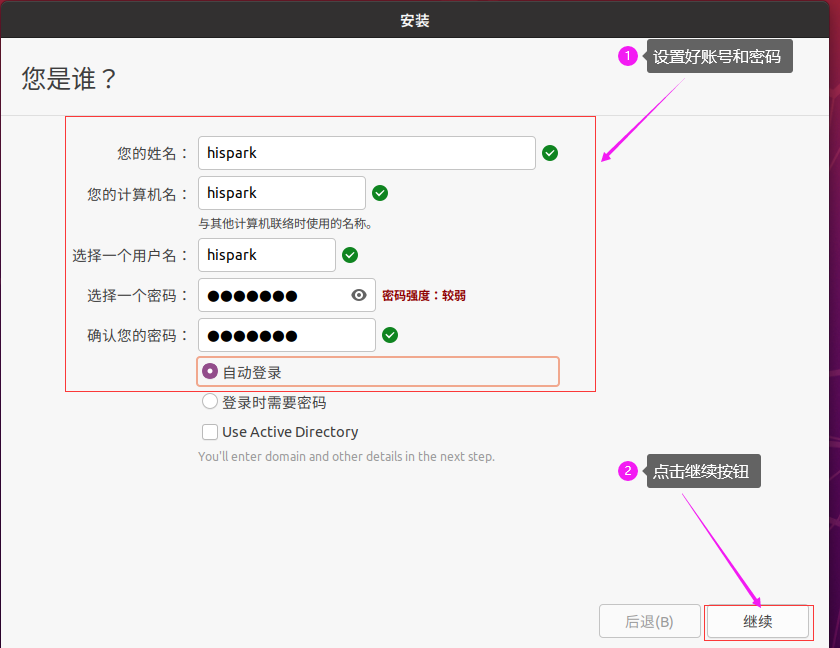

设置好账号和密码，点击继续按钮，此处的账号和密码即为您Ubuntu的登录所需的账号和密码。
请按照本文的配置来，账号为：hispark，密码为：hispark。

1660528966097

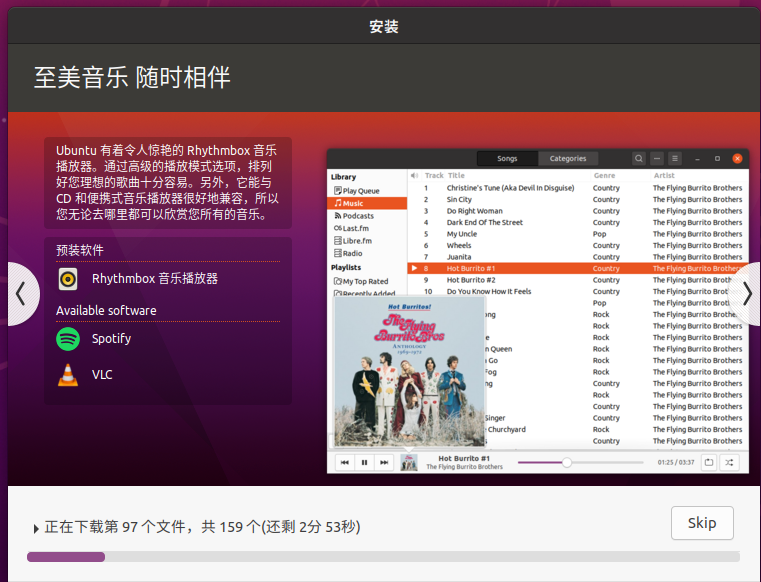

开始安装各种软件。

1660529074917

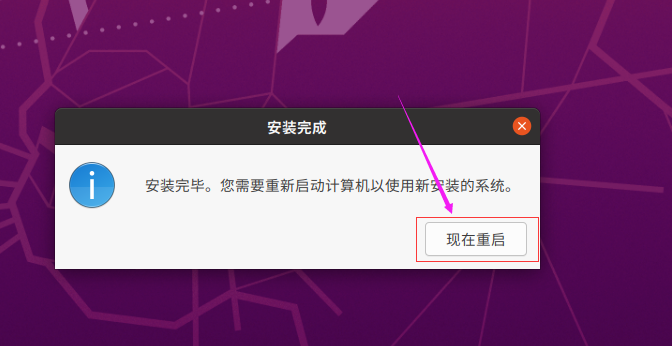

Ubuntu安装完成后，点击现在重启按钮。

1660530895384

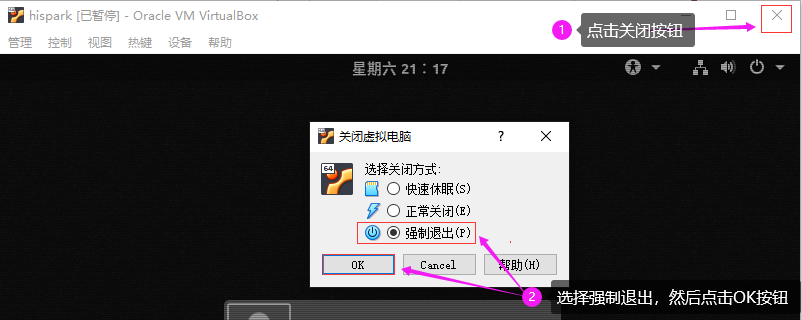

如果在重启的过程中出现提示please remove the installation medium，可以直接点击关闭按钮，选择强制退出，点击OK即可。

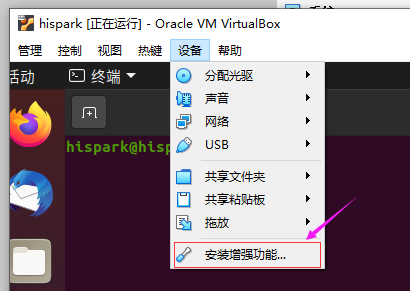

点击virtualbox的设备，点击安装增强功能

1660531880704

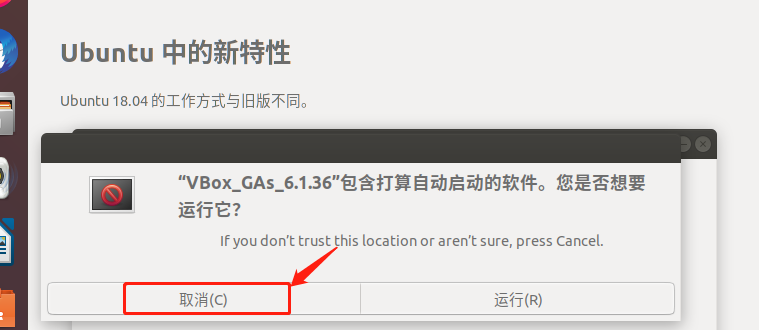

当弹出弹窗询问是否运行自启动软件时，点击取消。

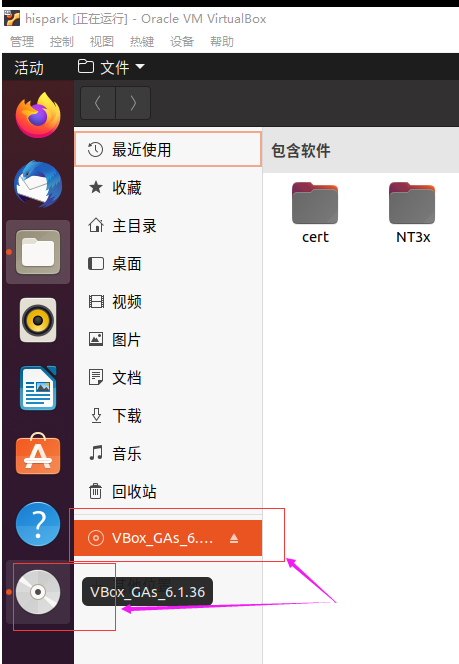

此时左边任务栏会多出一个光盘一样的图标，点击并打开光盘图标，进入该文件夹内。

1660532499347

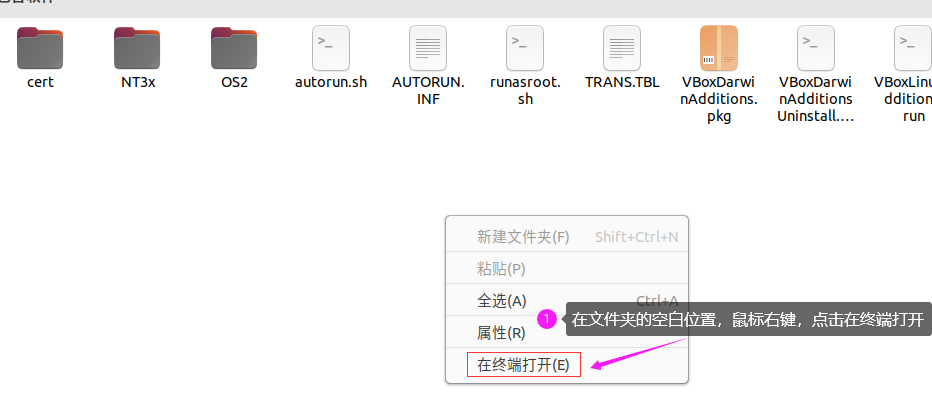

在光盘文件夹的空白处，鼠标右键，点击在终端打开。

1660532614696

执行下面的命令，进行增强功能的安装。

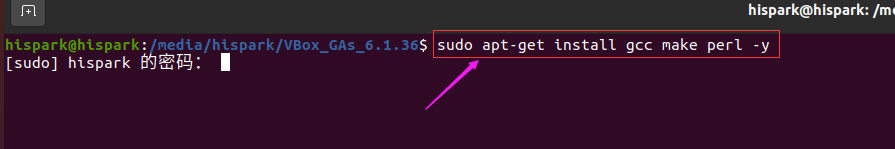

sudo apt-get install  gcc make perl -y

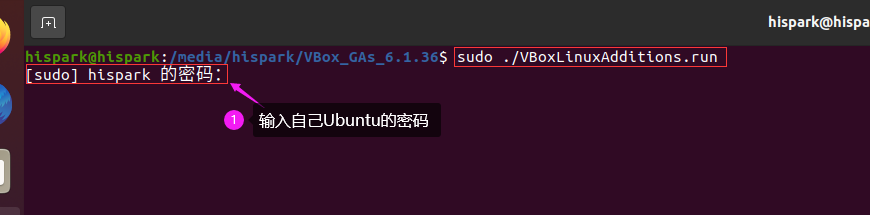

sudo ./VBoxLinuxAdditions.run

1660534104460

1660533974180

安装成功后，在终端执行 reboot命令，重启一下Ubuntu

reboot

步骤3：更新软件

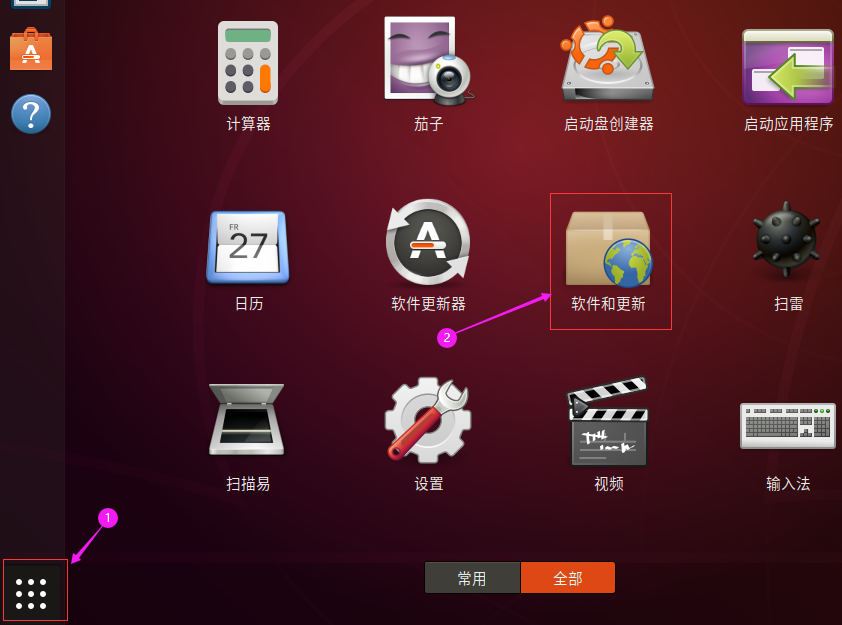

当Ubuntu重启之后，点击Ubuntu桌面左下角九个点图标，然后打开软件和更新图标。

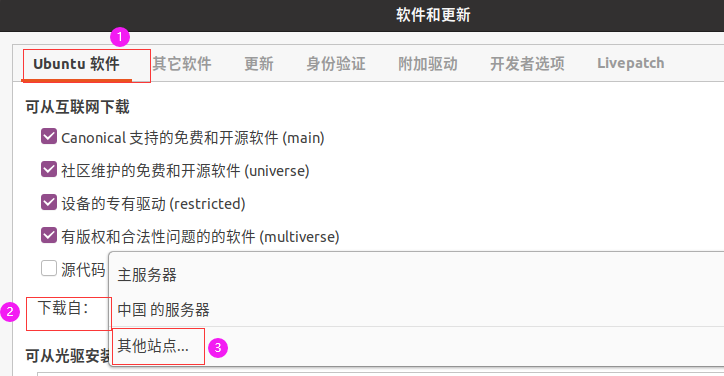

点击Ubuntu软件，在下载自处点击下拉框，选择其他站点。

1660534504940

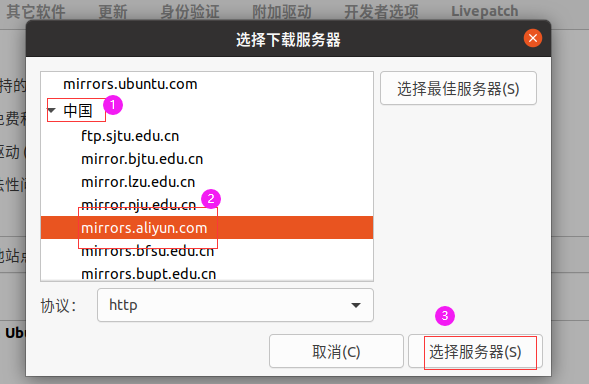

在中国下方选择阿里云，然后点击选择服务器。

1660534590521

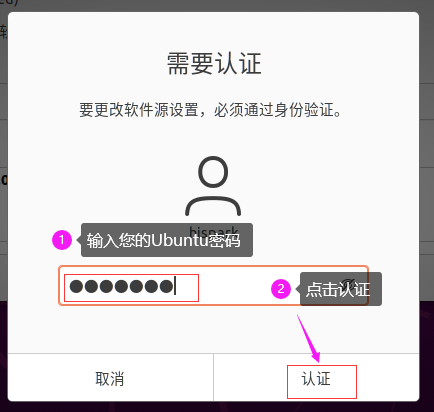

此时弹出认证对话框，输入您的Ubuntu登录密码，本文为hispark。

1660534734924

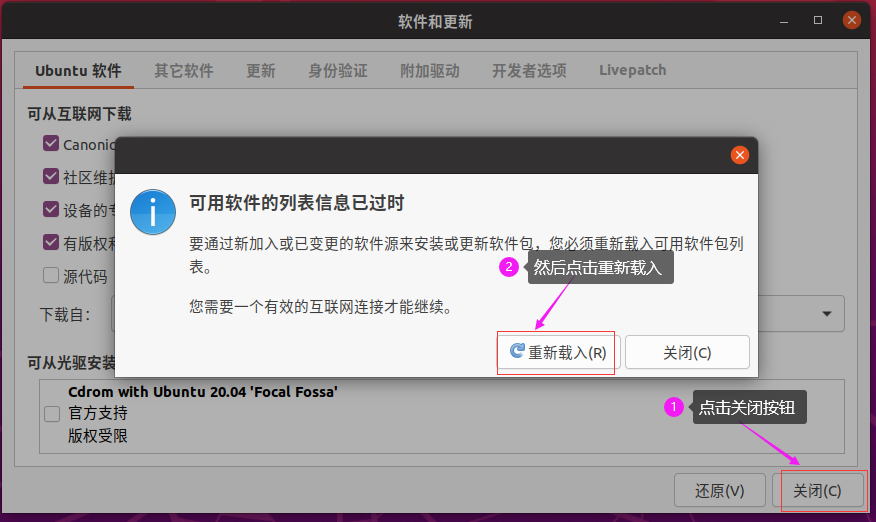

点击关闭按钮，然后有对话框时，点击重新载入，此时会有一段时间的软件更新，耐心等待即可。

1660534898362

更新完成后，在Ubuntu的桌面，点击鼠标右键，点击在终端打开，打开终端窗口。

在终端输入下面两条命令，进行软件更新

sudo apt-get update

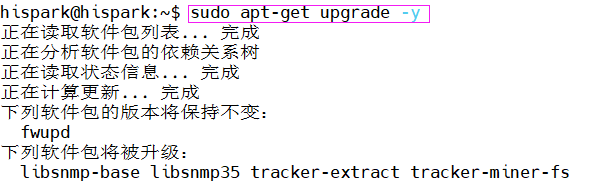

sudo apt-get upgrade -y

步骤4：配置Ubuntu的SSH服务

执行下面的命令，下载SSH-server

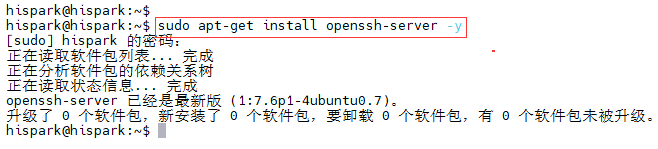

sudo apt-get install openssh-server -y

执行下面的命令，启动Ubuntu ssh服务

sudo systemctl start ssh

步骤5：安装MobaXterm并连接到Ubuntu

在Windows 主机，解压在 2.1.1、软件获取章节下载 的MobaXterm_Installer_v22.1.zip 压缩包，然后双击解压后的MobaXterm_installer_22.1.msi，进行MobaXterm的安装。

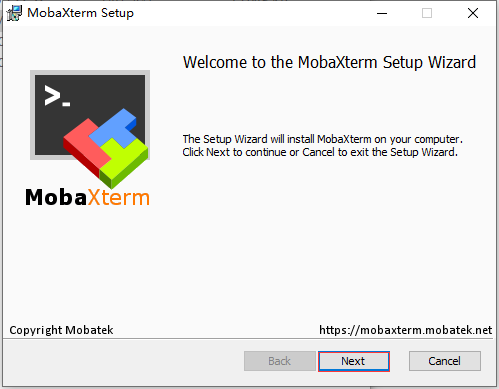

一直点击下一步，即可安装成功。

执行下面的命令，安装net-tools工具

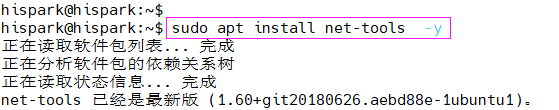

sudo apt install net-tools  -y

执行下面的命令，查看Ubuntu的IP地址，本文Ubuntu的IP地址是 192.168.56.106

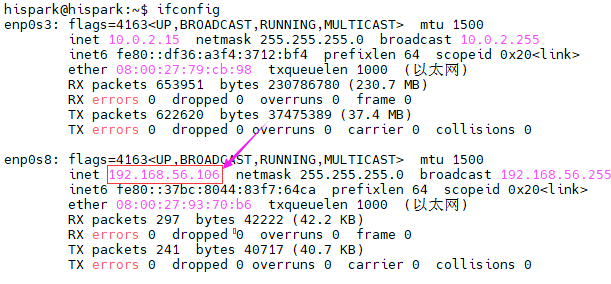

ifconfig

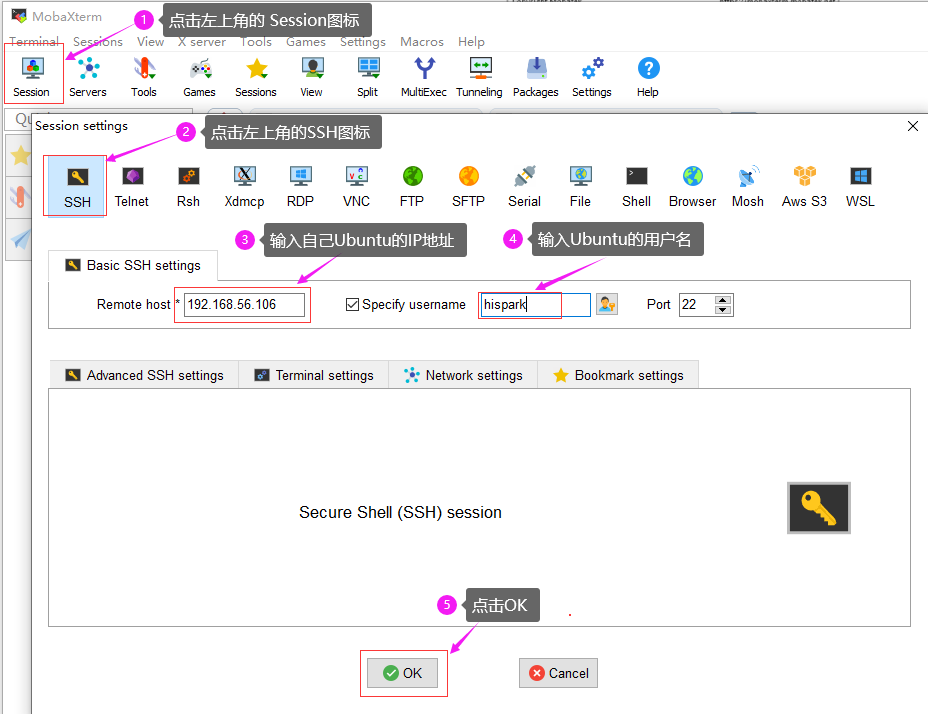

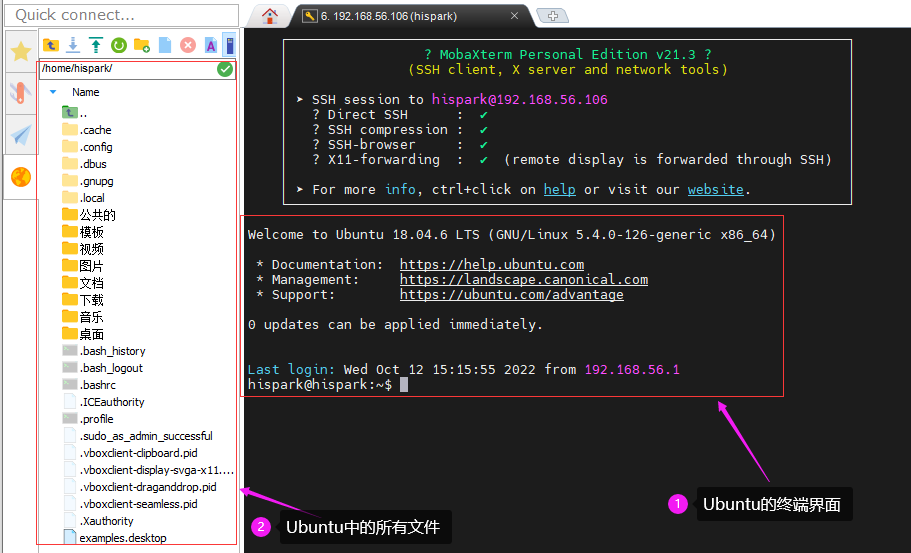

打开刚在Windows上安装好的MobaXterm，点击左上角的Session图标，当弹出新的对话框时，点击左上角的SSH图标，然后输入你自己Ubuntu的IP地址，勾选上 Specify username，并填写好你Ubuntu的用户名，点击OK即可。

点击OK之后，若需要您输入登录密码，直接输入您Ubuntu的用户登录密码即可进入Ubuntu的终端界面。

步骤6：配置Ubuntu的Samba服务

在Ubuntu终端执行下面命令，安装Samba服务。

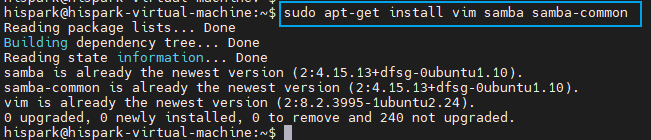

sudo apt-get install vim samba samba-common

在Ubuntu终端执行下面命令，添加Samba共享文件读写权限。
```
sudo chmod 777  /
```
在Ubuntu终端执行下面命令，创建Samba账户，后续终端会要求输入Samba账号密码。

sudo smbpasswd -a hispark

在Ubuntu终端执行下面命令，修改sambe的配置文件。
```
sudo vim /etc/samba/smb.conf
```

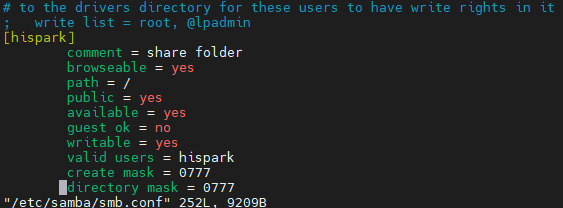

在文件末尾添加如下Samba账号内容。

[hispark]
        comment = share folder
        browseable = yes
        path = /
        public = yes
        available = yes
        guest ok = no
        writable = yes
        valid users = hispark
        create mask = 0777
        directory mask = 0777

在Ubuntu终端执行下面命令，重启samba 服务器生效。

sudo service smbd restart

步骤7：映射网络驱动器

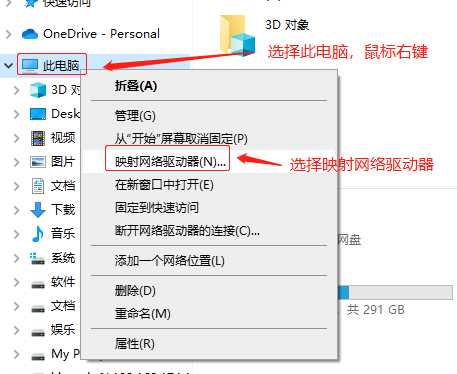

点击Windows的此电脑，鼠标右键，选择映射网络驱动器

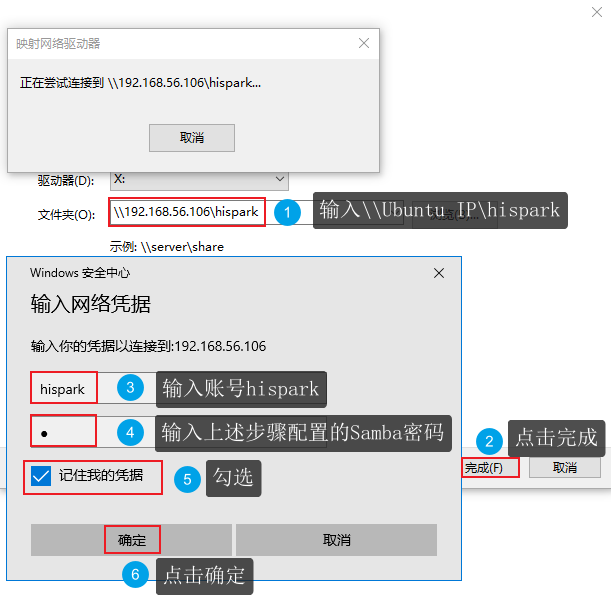

输入\\Ubuntu的IP地址，然后点击完成，输入账号(hispark)和密码 (配置Samba服务设置的密码）

\\192.168.56.106\hispark

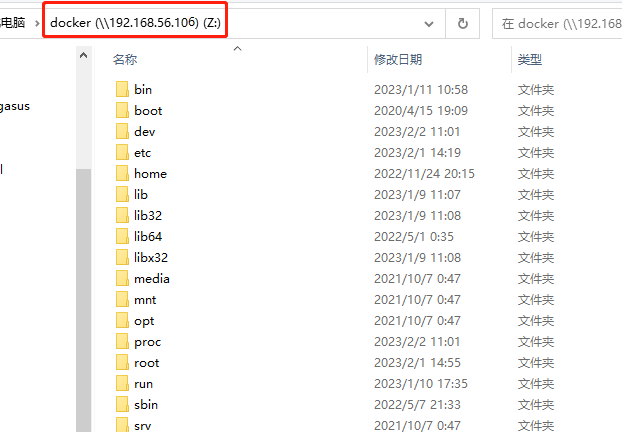

这样docker的根目录就能够在Windows的磁盘下面显示了。这样您就可以方便的进行Windows和docker之间的文件共享了

2、搭建SDK环境

该章节部分内容与搭建OpenHarmony Small型系统编译环境是重复的，详细请参见《OpenHarmony Small 版本使用指南》的开发环境章节。
Hi3403V100有两套SDK，支持clang和gcc两种工具链，分别对应ss928v100_clang和ss928v100_gcc。

	编译器	运行时库
`ss928v100_clang`	`llvm 15.04`	`musl libc 1.2.5`
`ss928v100_gcc`	`gcc 12.3.0`	`glibc 2.38`

ss928v100_clang和ss928v100_gcc的uboot都是使用gcc进行编译的，所以ss928v100_clang的整编同时依赖clang和gcc工具链，而ss928v100_gcc整编只依赖gcc工具链，建议同时安装clang和gcc工具链。

2.1、搭建基础环境

安装deb软件包，如果是ubuntu20.04系统请直接安装python3.9，如果是ubuntu18.04请改为安装python3.8，这里是ubuntu22.04下面直接安装python3即可。

sudo apt-get update -y
sudo apt-get install -y

sudo apt-get install -y apt-utils binutils bison flex bc build-essential make mtd-utils gcc-arm-linux-gnueabi u-boot-tools python3 python3-pip git zip unzip curl wget gcc g++ ruby dosfstools mtools default-jre default-jdk scons python3-distutils perl openssl libssl-dev cpio git-lfs m4 ccache zlib1g-dev tar rsync liblz4-tool genext2fs binutils-dev device-tree-compiler e2fsprogs git-core gnupg gnutls-bin gperf lib32ncurses5-dev libffi-dev zlib* libelf-dev libx11-dev libgl1-mesa-dev lib32z1-dev xsltproc x11proto-core-dev libc6-dev-i386 libxml2-dev lib32z-dev libdwarf-dev

sudo apt-get install -y grsync xxd libglib2.0-dev libpixman-1-dev kmod jfsutils reiserfsprogs xfsprogs squashfs-tools  pcmciautils quota ppp libtinfo-dev libtinfo5 libncurses5 libncurses5-dev libncursesw5 libstdc++6  gcc-arm-none-eabi vim ssh locales doxygen

sudo apt-get install -y libxinerama-dev libxcursor-dev libxrandr-dev libxi-dev

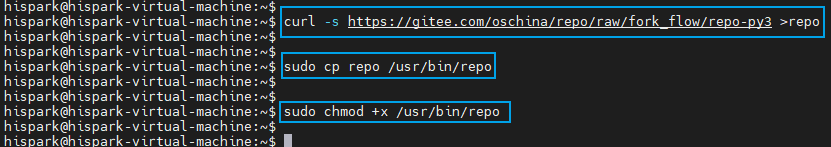

下载repo文件。

curl -s https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 >repo
sudo cp repo /usr/bin/repo
sudo chmod +x /usr/bin/repo

安装python模块。

pip3 install --trusted-host https://repo.huaweicloud.com -i https://repo.huaweicloud.com/repository/pypi/simple requests setuptools pymongo kconfiglib pycryptodome ecdsa ohos-build pyyaml prompt_toolkit==1.0.14 redis json2html yagmail python-jenkins

pip3 install esdk-obs-python --trusted-host pypi.org -i https://repo.huaweicloud.com/repository/pypi/simple

pip3 install six --upgrade --ignore-installed six -i https://repo.huaweicloud.com/repository/pypi/simple

创建python软连接。

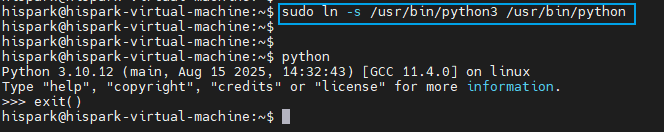

sudo ln -s /usr/bin/python3 /usr/bin/python

切换shell类型。

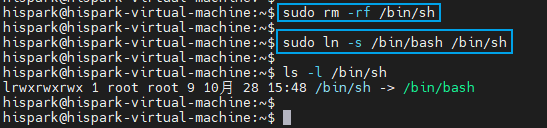

sudo rm -rf /bin/sh
sudo ln -s /bin/bash /bin/sh

2.2、下载代码仓

下载主仓。

cd ~

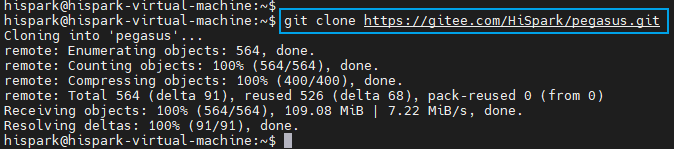

git clone https://gitcode.com/HiSpark/Hi3403V100.git

下载ss928v100_clang、ss928v100_gcc两个子仓。

cd Hi3403V100
git submodule init

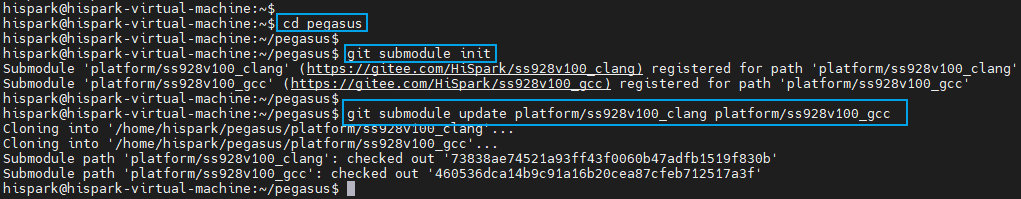

git submodule update platform/ss928v100_clang platform/ss928v100_gcc

2.3、下载开源软件

编译uboot/kernel或驱动ko会依赖部分开源软件，需要从各个开源软件的官方源提供的路径进行下载，需要根据指导从各个软件的官方链接下手动下载。

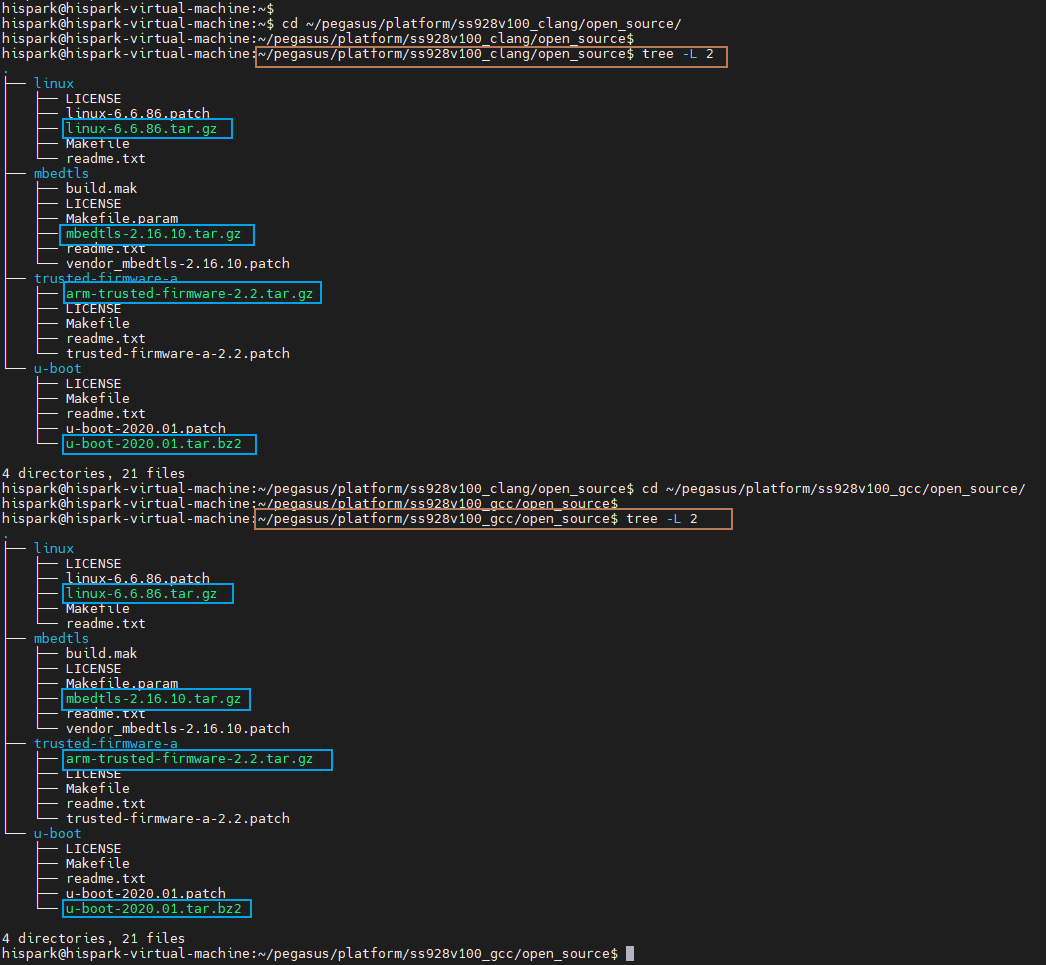

请按照下表将开源软件下载并拷贝至相应的拷贝路径下，下面每个开源软件需要分别拷贝到两个不同的路径，在国内镜像源下载速度相较于开源软件官方源下载有显著提升，建议有提供镜像源的直接使用镜像源下载。

开源软件官方源下载	镜像源下载	拷贝路径
linux	阿里云	1、_{/Hi3403V100/platform/ss928v100_clang/open_source/linux 2、}/Hi3403V100/platform/ss928v100_gcc/open_source/linux
mbedtls	\	1、_{/Hi3403V100/platform/ss928v100_clang/open_source/mbedtls 2、}/Hi3403V100/platform/ss928v100_gcc/open_source/mbedtls
trusted-firmware-a	\	1、_{/Hi3403V100/platform/ss928v100_clang/open_source/trusted-firmware-a 2、}/Hi3403V100/platform/ss928v100_gcc/open_source/trusted-firmware-a
u-boot	\	1、_{/Hi3403V100/platform/ss928v100_clang/open_source/u-boot 2、}/Hi3403V100/platform/ss928v100_gcc/open_source/u-boot

2.4、安装交叉编译器

支持clang和gcc两种工具链，工具链对应SDK关系请参见上述说明，此处同时安装clang和gcc工具链。

2.4.1、安装clang交叉编译器

进入os/OpenHarmony目录，使用repo工具初始化并同步OpenHarmony代码。repo清单文件devboard_hispark_aifly_5.1.0.xml已针对Small型系统优化，剔除了非必要的代码仓。

cd os/OpenHarmony
repo init -u https://gitcode.com/HiSpark/Hi3403V100.git -m os/OpenHarmony/manifest/devboard_hispark_aifly_5.1.0.xml
repo sync -c
repo forall -c 'git lfs pull'

通过以上步骤，得到Hi3403V100和Hi3519AV200芯片集成开源鸿蒙OpenHarmony-v5.1.0-release源码环境。

执行os/OpenHarmony/manifest/prebuilts_setup.sh脚本，完成预编译环境准备。该脚本主要完成以下任务：
- 修复system_util.py和patch_process.py脚本中的已知问题
- 将platform/ss928v100_clang目录拷贝至SDK目标路径
- 下载mbedtls v2.16.10源码包（存放至os/OpenHarmony/device/soc/hisilicon/hi3403v100/sdk_linux/open_source/mbedtls/目录）
- 下载arm-trusted-firmware v2.2源码包（存放至os/OpenHarmony/device/soc/hisilicon/hi3403v100/sdk_linux/open_source/trusted-firmware-a/目录）
- 调用build/prebuilts_download.sh下载OpenHarmony编译工具链（clang、gn、ninja、cmake、nodejs等）
- 通过sparse-checkout从kernel_linux_patches仓库下载prebuilts目录
- 通过sparse-checkout从Hi3403V100仓库下载device/soc/hisilicon/common/platform目录
- 配置SDK工具链环境变量，将os/OpenHarmony/prebuilts/clang/ohos/linux-x86_64/llvm/bin添加到PATH，执行command -v clang验证是否生效，并写入~/.bashrc持久化配置

./os/OpenHarmony/manifest/prebuilts_setup.sh

ss928v100_clang SDK sample编译部分依赖OpenHarmony编译生成的sysroot，所以在这里需要执行OpenHarmony编译命令。

初次编译

初次编译需要打补丁，添加编译参数--patch，编译命令：

cd os/OpenHarmony
./build.sh --product-name=ipcamera_hispark_aifly_linux --ccache --no-prebuilt-sdk --patch --gn-args build_xts=true

说明：
patch配置见：os/OpenHarmony/vendor/hisilicon/hispark_aifly_linux/patch.yml 文件。
如需撤销patch.yml中所有patch，执行os/OpenHarmony/vendor/hisilicon/hispark_aifly_linux下的patch_revert.py脚本：
cd os/OpenHarmony/vendor/hisilicon/hispark_aifly_linux
python3 patch_revert.py
也可手动撤销单个patch，例如撤销build仓patch，可在build目录下执行：
patch -p1 -R < ../../device/soc/hisilicon/patches/build/build_001.patch

后续编译

后续编译（打完patch后）跳过打patch环节，去掉编译参数--patch，执行命令：

cd os/OpenHarmony
./build.sh --product-name=ipcamera_hispark_aifly_linux --ccache --no-prebuilt-sdk --gn-args build_xts=true

prebuilts_setup.sh脚本已将clang工具链添加到环境变量，此处只需根据实际项目目录配置sysroot路径。执行下面命令打开~/.bashrc文件，将export SYSROOT_PATH=<你的Hi3403V100目录>/os/OpenHarmony/out/hispark_aifly/ipcamera_hispark_aifly_linux/sysroot添加到文件末尾。
```
vim ~/.bashrc
```
执行下面命令生效环境。
```
source ~/.bashrc
```
检查交叉编译器环境变量是否生效。

which clang
echo $SYSROOT_PATH

2.4.2、安装gcc交叉编译器

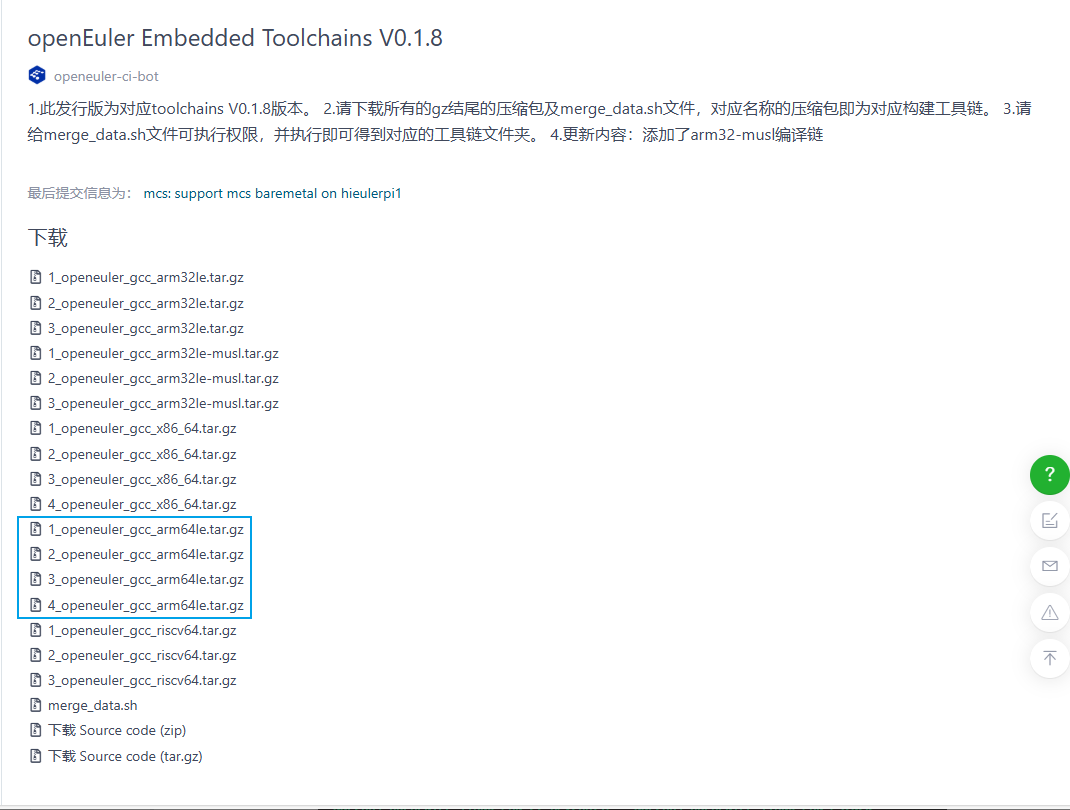

点击这里，按照下图下载0.1.8的arm64版本的所有压缩包。

将arm64版本的所有压缩包拷贝至Ubuntu hispark用户主目录下，执行下面命令合成交叉工具链压缩包并解压。

cat 1_openeuler_gcc_arm64le.tar.gz 2_openeuler_gcc_arm64le.tar.gz 3_openeuler_gcc_arm64le.tar.gz 4_openeuler_gcc_arm64le.tar.gz > openeuler_gcc_arm64le.tar.gz

rm 1_openeuler_gcc_arm64le.tar.gz 2_openeuler_gcc_arm64le.tar.gz 3_openeuler_gcc_arm64le.tar.gz 4_openeuler_gcc_arm64le.tar.gz

tar -xzvf openeuler_gcc_arm64le.tar.gz
rm -rf openeuler_gcc_arm64le.tar.gz

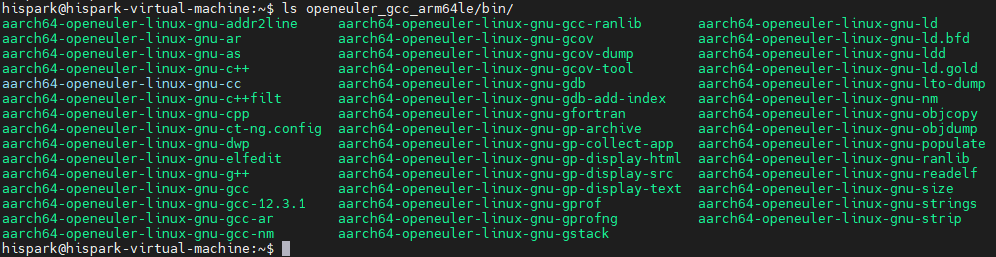

此时交叉编译工具链的可执行文件在openeuler_gcc_arm64le/bin/下。

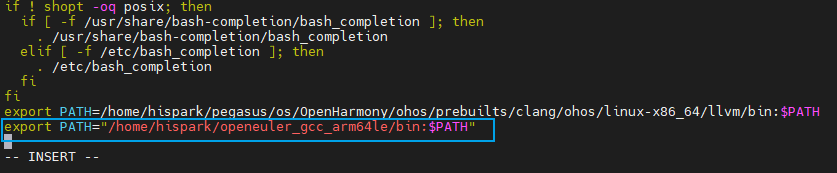

执行下面命令打开~/.bashrc文件，将export PATH="/home/hispark/openeuler_gcc_arm64le/bin:$PATH"添加到文件末尾。

vim ~/.bashrc

执行下面命令生效环境。

source ~/.bashrc

检查交叉编译工具链是否生效。

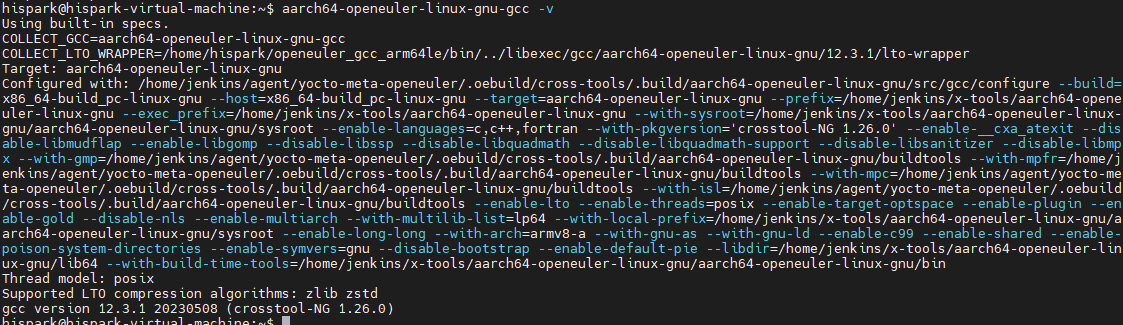

aarch64-openeuler-linux-gnu-gcc -v

3、编译

ss928v100_clang和ss928v100_gcc编译大致相同，编译命令主要是LLVM参数的不同，整编和单编详细内容请参见~/Hi3403V100/platform/ss928v100_clang/osdrv/readme_cn.txt或~/Hi3403V100/platform/ss928v100_gcc/osdrv/readme_cn.txt。

3.1、编译ss928v100_clang

该编译方式同时依赖clang交叉编译器和gcc交叉编译器，具体安装请参见2.4小节安装交叉编译器。

3.1.1、整编

进入~/Hi3403V100/platform/ss928v100_clang/osdrv，执行编译命令。

cd ~/Hi3403V100/platform/ss928v100_clang/osdrv
make LLVM=1 BOOT_MEDIA=emmc CHIP=ss928v100 all

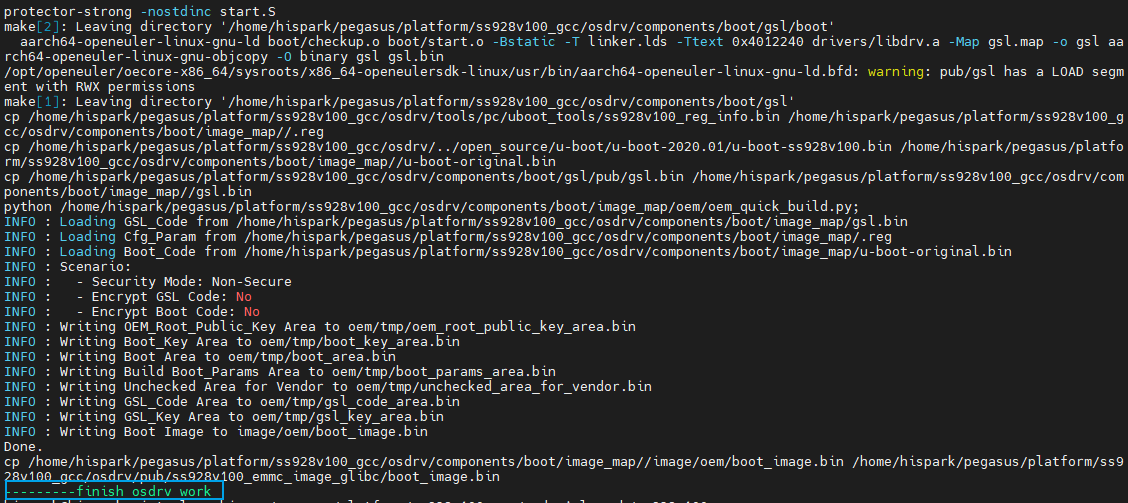

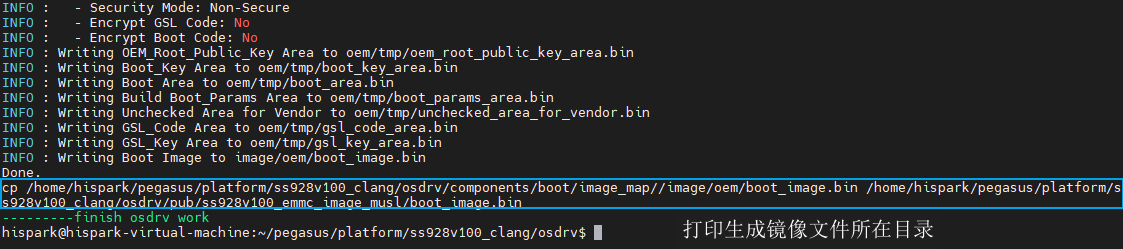

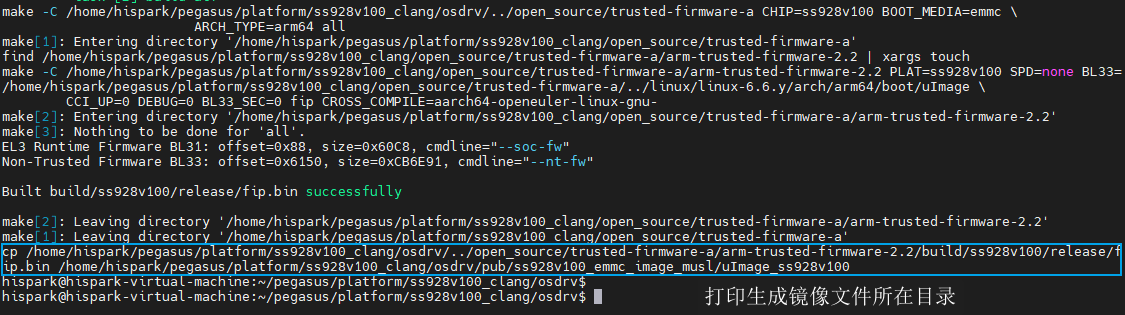

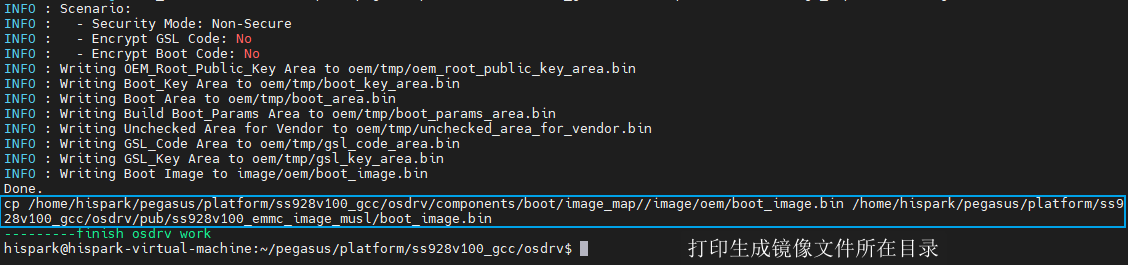

编译生成的镜像位于 osdrv/pub/xxx 目录，包括：
- boot_image.bin 为 bootloader 镜像。
- u-boot-ss928v100.bin 为 u-boot 镜像（OTP 使能快速启动时使用）。
- uImage_ss928v100 为 Linux 内核镜像。

3.1.2、单编

3.1.2.1、编译uboot

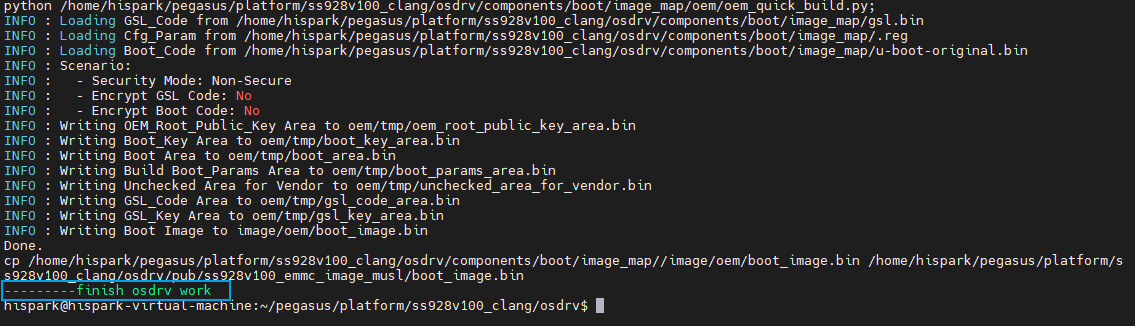

进入~/Hi3403V100/platform/ss928v100_clang/osdrv，执行编译命令，编译生成的镜像位于 osdrv/pub/xxx 目录下。

make BOOT_MEDIA=emmc gslboot_build -j 20

3.1.2.2、编译kernel

进入~/Hi3403V100/platform/ss928v100_clang/osdrv，执行编译命令，编译生成的镜像位于 osdrv/pub/xxx 目录下。

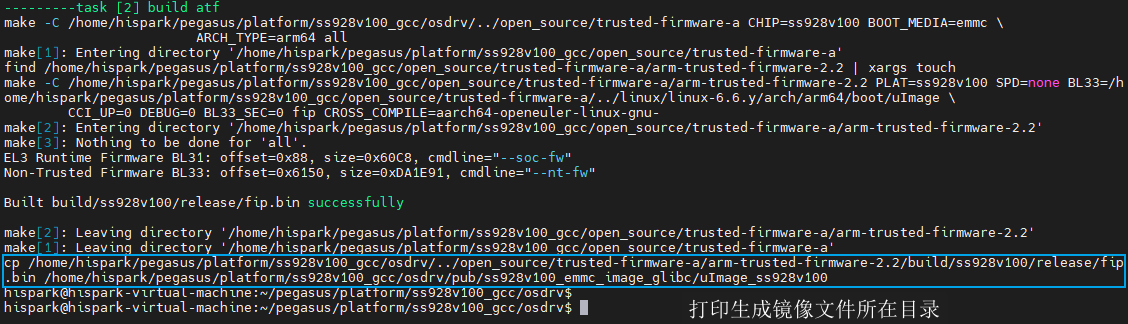

make LLVM=1 BOOT_MEDIA=emmc atf -j 20

3.1.3、编译sample

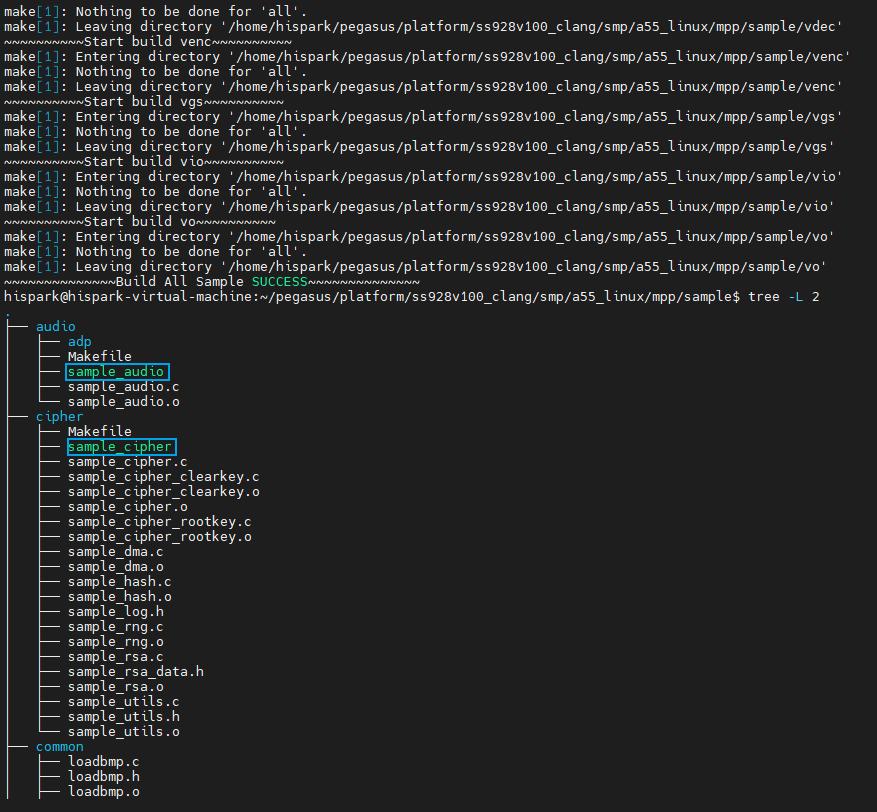

进入~/Hi3403V100/platform/ss928v100_clang/smp/a55_linux/mpp/sample，执行编译命令，生成的可执行文件在各个sample目录下。

cd ~/Hi3403V100/platform/ss928v100_clang/smp/a55_linux/mpp/sample
make

3.1.4、编译ko

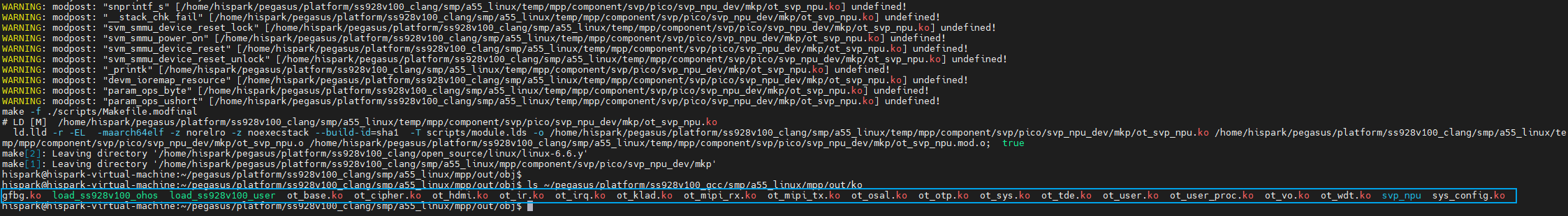

进入~/Hi3403V100/platform/ss928v100_clang/smp/a55_linux/mpp/out/obj，执行编译命令，生成的ko文件在~/Hi3403V100/platform/ss928v100_clang/smp/a55_linux/mpp/out/ko目录下。

cd ~/Hi3403V100/platform/ss928v100_clang/smp/a55_linux/mpp/out/obj
make

3.2、编译ss928v100_gcc

该编译方式只依赖gcc交叉编译器，具体安装请参见2.4.2小节安装gcc交叉编译器。

3.2.1、整编

进入~/Hi3403V100/platform/ss928v100_gcc/osdrv，执行编译命令。

cd ~/Hi3403V100/platform/ss928v100_gcc/osdrv
make LLVM=0 BOOT_MEDIA=emmc CHIP=ss928v100 all

编译生成的镜像位于 osdrv/pub/xxx 目录，包括：
- boot_image.bin 为 bootloader 镜像。
- u-boot-ss928v100.bin 为 u-boot 镜像（OTP 使能快速启动时使用）。
- uImage_ss928v100 为 Linux 内核镜像。

3.2.2、单编

3.2.2.1、编译uboot

进入~/Hi3403V100/platform/ss928v100_gcc/osdrv，执行编译命令，编译生成的镜像位于 osdrv/pub/xxx 目录下。

make BOOT_MEDIA=emmc gslboot_build -j 20

3.2.2.2、编译kernel

进入~/Hi3403V100/platform/ss928v100_gcc/osdrv，执行编译命令，编译生成的镜像位于 osdrv/pub/xxx 目录下。

make LLVM=0 BOOT_MEDIA=emmc atf -j 20

3.2.3、编译sample

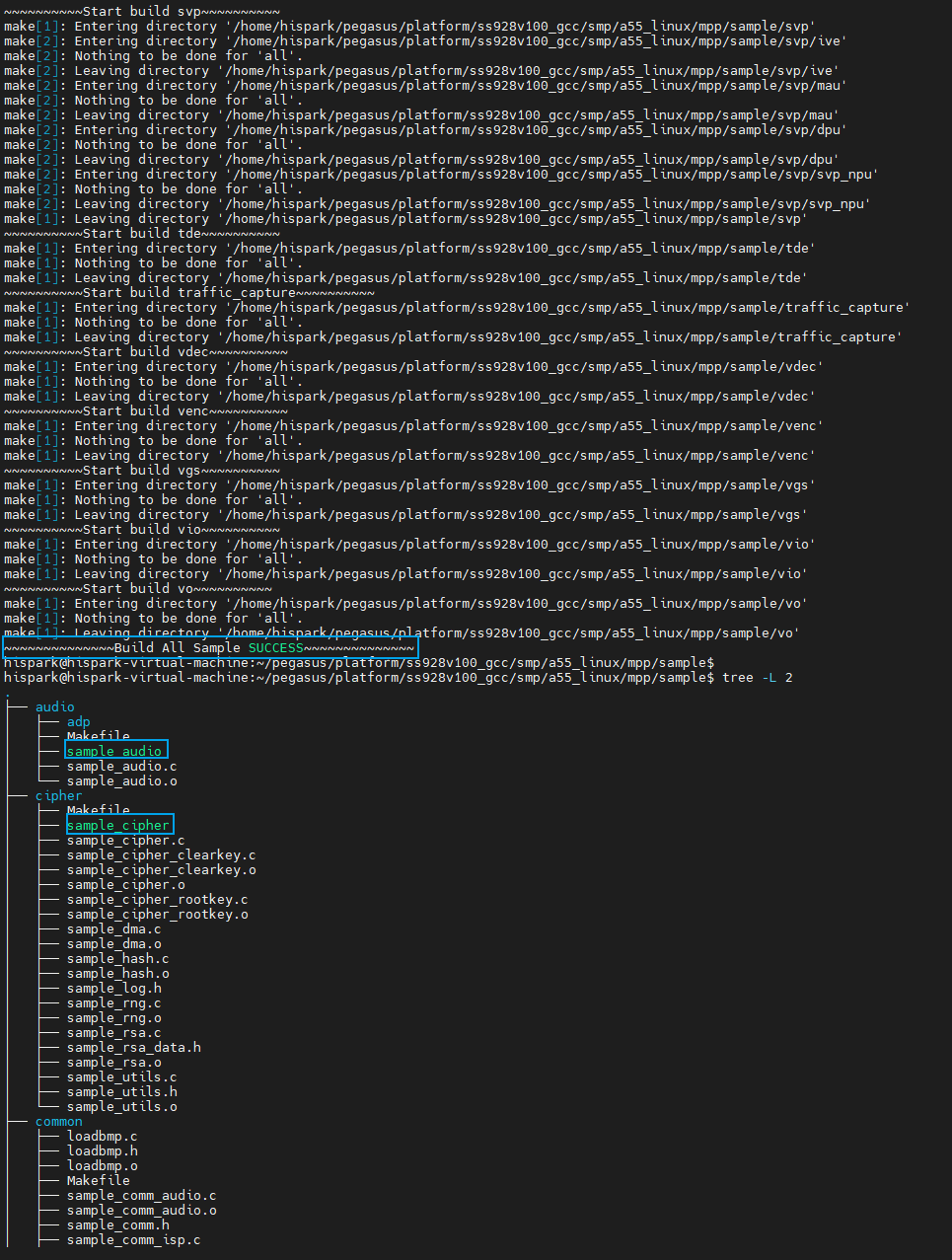

进入~/Hi3403V100/platform/ss928v100_gcc/smp/a55_linux/mpp/sample，执行编译命令，生成的可执行文件在各个sample目录下。

cd ~/Hi3403V100/platform/ss928v100_gcc/smp/a55_linux/mpp/sample
make

3.2.4、编译ko

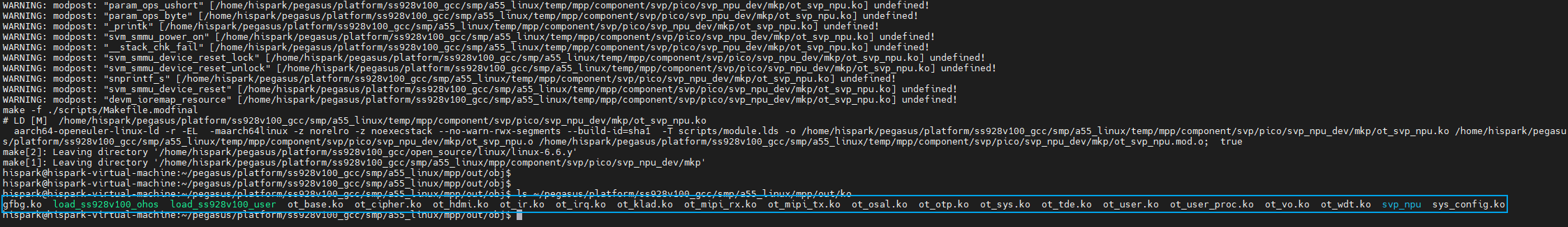

进入~/Hi3403V100/platform/ss928v100_gcc/smp/a55_linux/mpp/out/obj，执行编译命令，生成的ko文件在~/Hi3403V100/platform/ss928v100_gcc/smp/a55_linux/mpp/out/ko目录下。

cd ~/Hi3403V100/platform/ss928v100_gcc/smp/a55_linux/mpp/out/obj
make

4、安装VSCode

如果您电脑上已经安装过VScode，可以跳过此步骤。

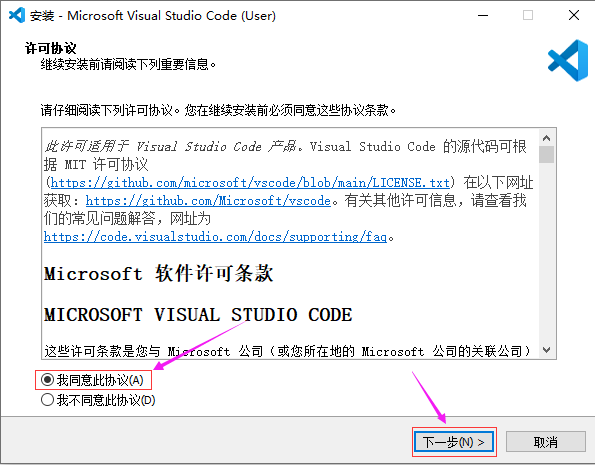

双击在2.2.1 软件获取章节下载的VScode安装包，点击下一步进行安装。

1660616774005

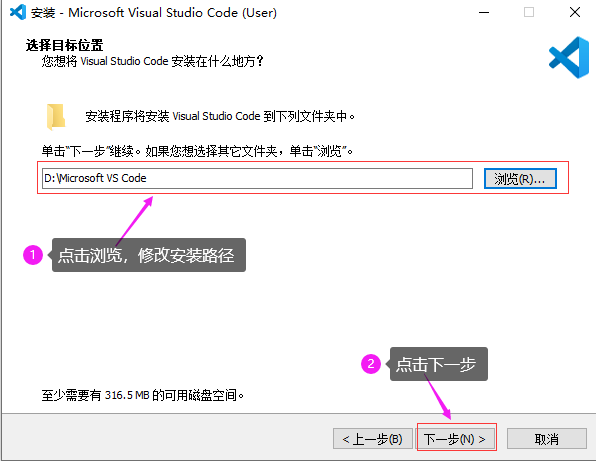

点击浏览按钮，选择VScode的安装路径，然后点击下一步。

1660616884682

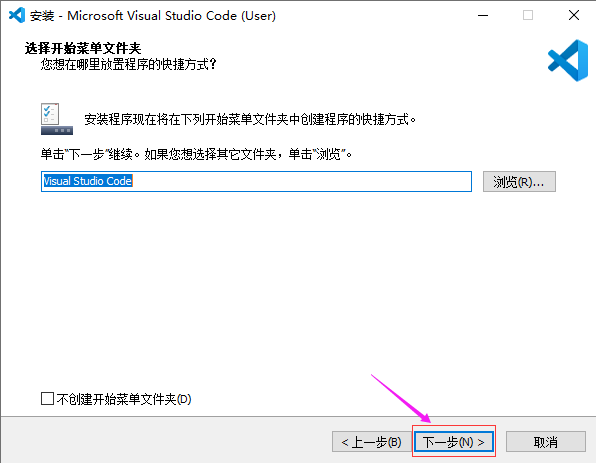

出现下方界面，点击下一步。

1660616935702

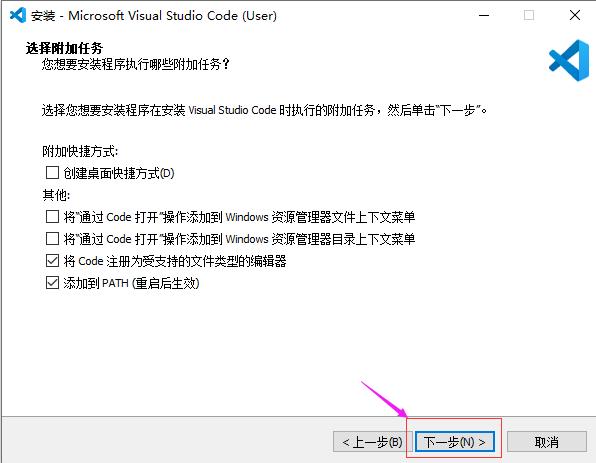

出现下方界面，点击下一步。

1660617000292

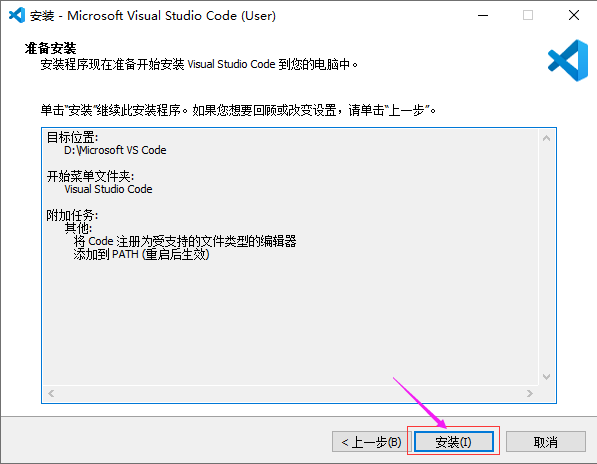

出现下方界面，点击安装。

1660617037533

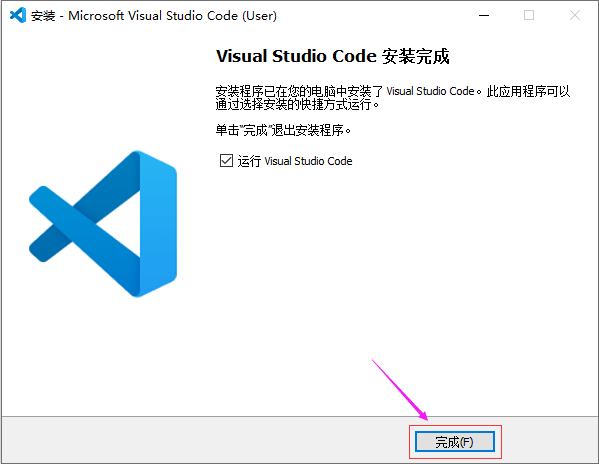

出现下方界面，点击完成。

1660617098393

5、将代码导入到VScode

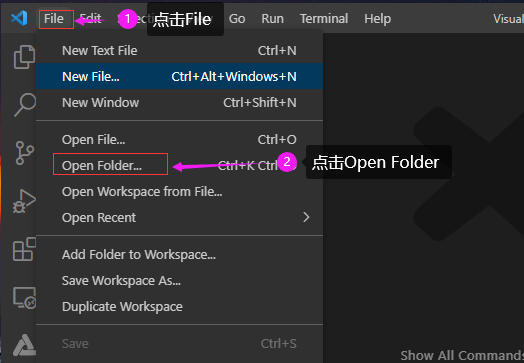

点击VScode 左上角的File，然后点击Open Folder

1660617664316

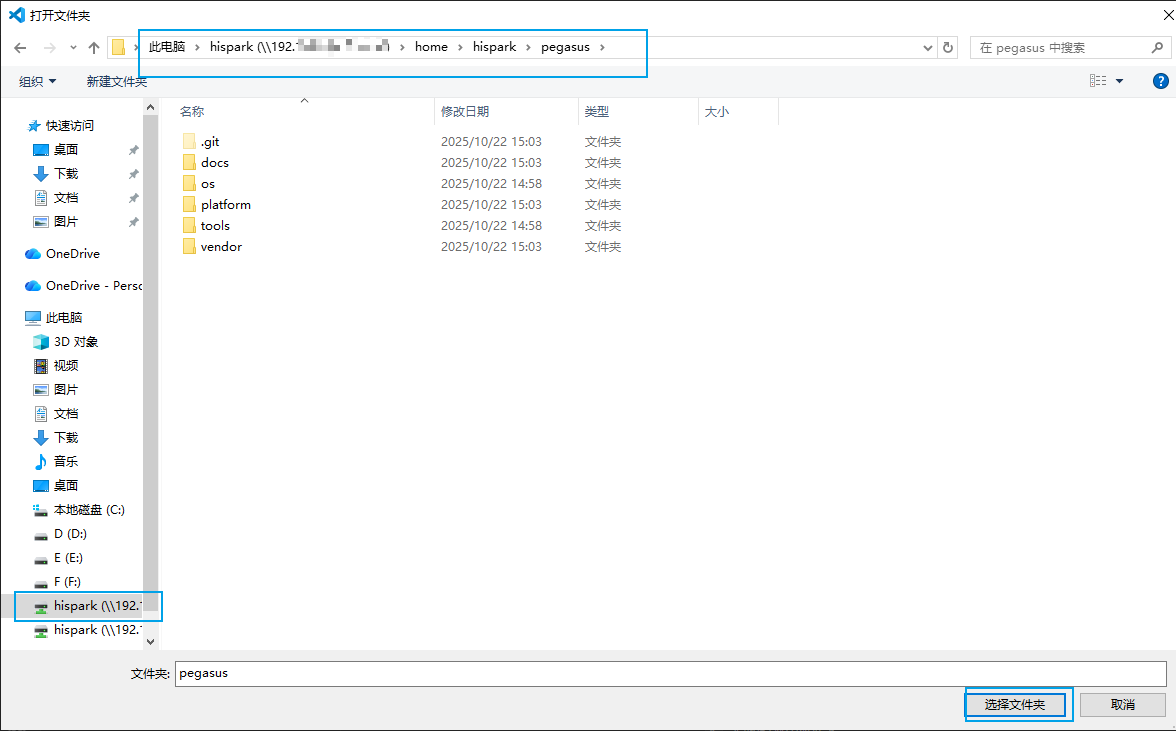

选择/home/hispark/Hi3403V100，如下图所示，选择好后，点击选择文件夹。

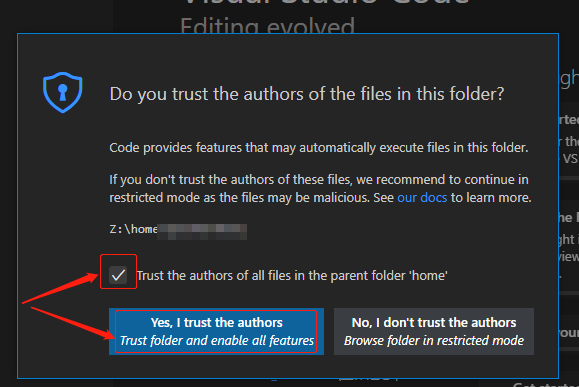

代码导入成功后，会弹出下面的对话框，请勾选trust，然后点击 Yes，I trust 。

这样我们就已经把代码成功导入进来了。
