支持SPI NOR Flash、SPI NAND Flash、NAND Flash三种类型的器件。
支持Standard SPI、Dual-Output/Dual-Input SPI、Quad-Output/Quad-Input SPI、Dual I/O SPI、Quad I/O SPI五种SPI接口类型。
支持最多2片SPI Flash组合（2片SPI Nor Flash、1片 SPI Nor Flash+1片SPI Nand Flash）
支持多种规格的SPI NOR Flash器件。
支持SPI NOR DTR STR模式的读数据；
支持地址为3Byte、4Byte模式；
支持多种规格的SPI NAND Flash器件。
支持页大小2K、4K的器件。
支持块大小64 Pages/Block、128 Pages/Block的器件。
支持多种规格的NAND Flash器件；
支持页大小2K、4K、8K、16K的异步器件。
支持块大小64、128、256Pages/Block的器件。
支持8bit 数据接口位宽的器件。
支持异步接口器件（Toggle DDR除外）。
支持SPI NOR Flash、SPI NAND Flash、NAND Flash的CS0的BOOT功能；
支持1MB的Boot空间。
支持Boot模式下，控制器先自动发送器件的复位命令再进行读数据操作（仅在SPI NAND Flash和NAND Flash模式下发送复位命令）。
支持自动跳坏块功能（SPI NAND Flash和NAND Flash），最大可以跳过连续4个坏块。
支持自适应Boot功能（SPI NAND Flash和NAND Flash），控制器自动找到正确的Page-size、ECC类型、Block-size配置。
对SPI NAND Flash支持1线和4线Boot；对SPI NOR Flash仅支持1线Boot。
对SPI NOR Flash支持3Byte地址器件和4Byte地址器件的Boot。
支持SPI NOR Flash、SPI NAND Flash、NAND Flash的DMA读写功能；
对SPI NAND Flash和NAND Flash支持内置DMA模式读写操作。写操作都是以整个page为单位进行；读操作则支持读整个page、只读控制信息（只读OOB(Out Of Band)）。
对SPI NOR Flash支持DMA读写操作，读写长度可配置。
支持手动配置命令组合，从而完成各种命令。（仅支持在ECC0模式下的手动配置操作）。
支持8K/16KPage-size NAND Flash的Randomizer功能，仅在非ECC0模式下开启有效，其他模式配置无效。
支持MLC NAND的readretry功能。
支持ECC功能（仅对SPI NAND Flash和NAND Flash）。

支持8bit/1KB、16bit/1KB、24bit/1KB、28bit/1KB、40bit/1KB、64bit/1KB的BCH码ECC校验和纠错（1KB指1KB数量级，并不是严格意义上的1024Byte）。

支持7种中断：操作完成、编程操作失败、ECC校验可纠错、ECC校验告警、ECC校验不可纠错、总线操作错误、DMA传输错误。
支持低功耗模式，自动时钟门控。

功能描述

接口描述

FMC可以支持五种SPI接口类型，五种类型分别为Standard SPI、Dual-Output/Dual-Input SPI、Quad-Output/Quad-Input SPI、Dual I/O SPI、Quad I/O SPI类型，Standard SPI、Dual I/O SPI、Quad I/O SPI类型支持STR、DTR模式。

Standard SPI模式

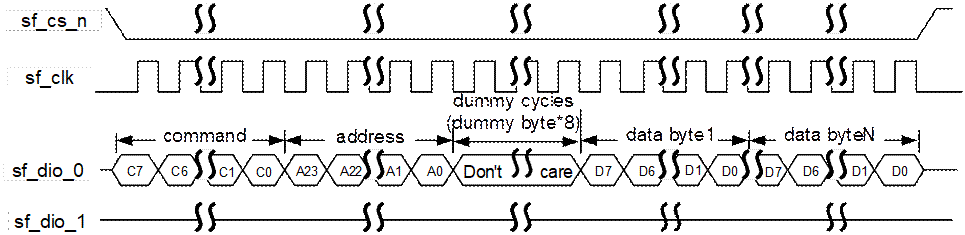

Standard SPI接口模式具有1bit数据输入线和1bit数据输出线。图5-1为Standard SPI接口模式写操作时序图。

Standard SPI接口模式写操作时序图

时序说明：

command/address/dummy cycles以单bit串行方式在sf_dio_0线上输出；
Data以单bit串行方式在sf_dio_0线上输出。

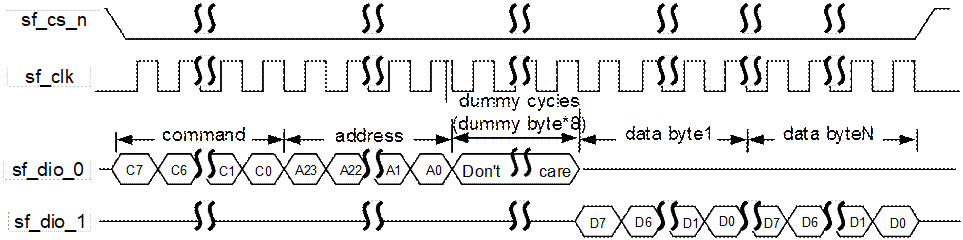

图5-2为Standard SPI接口模式读操作时序图。

Standard SPI接口模式读操作时序图。

时序说明：

command/address/dummy cycles以单bit串行方式在sf_dio_0线上输出。
Data以单bit串行方式在sf_dio_1线上输入。

Dual-Output /Dual-Input SPI模式

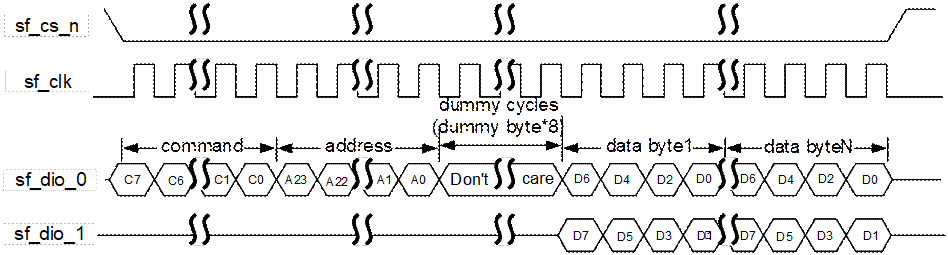

Dual-Output /Dual-Input SPI接口时序图5-3所示。

Dual-Output/Dual-Input SPI接口时序图

时序说明：

command/address/dummy cycles以单Bit串行方式在sf_dio_0线上输出。
Data以2 Bits方式在sf_dio_0/sf_dio_1线上输出（写）或输入（读）。

Dual I/O SPI模式

Dual I/O时序图为图5-4和图5-5所示。

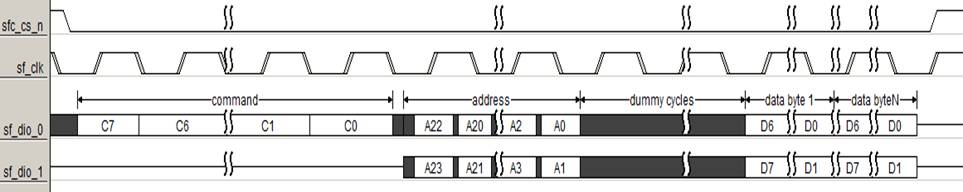

Dual I/O SPI模式STR时序图

时序说明：

command以单Bit串行方式在sf_dio_0线上输出。
address/dummy cycles以2 Bits方式在sf_dio_0/sf_dio_1线上输出。
Data以2 Bits方式在sf_dio_0/sf_dio_1线上输出（写）或输入（读）。

Dual I/O SPI模式DTR时序图

时序说明：

command以单Bit串行方式在sf_dio_0线上输出。
address/dummy cycles以2 Bits 双沿有效方式在sf_dio_0/sf_dio_1线上输出。
Data以2 Bits双沿有效方式在sf_dio_0/sf_dio_1线上输入（读）。
DTR模式只支持读。

Quad-Output /Quad-Input SPI

Quad-Output / Quad-Input SPI时序图为图5-6所示。

Quad-Output/Quad-Input SPI模式时序图

时序说明：

command/address/dummy cycles以单Bit串行方式在sf_dio_0线上输出。
Data以4 Bits方式在sf_dio_0/sf_dio_1/sf_dio_2/sf_dio_3线上输出（写）或输入（读）。

Quad I/O SPI模式

Quad I/O SPI模式时序图如图5-7和图5-8所示。

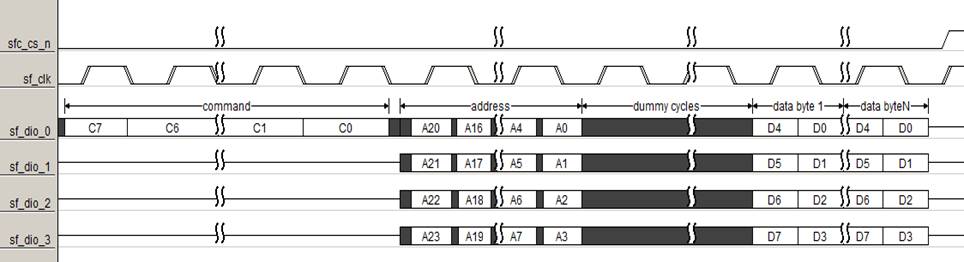

Quad-I/O SPI模式接口时序图

时序说明：

command以单Bit串行方式在sf_dio_0线上输出。
address/dummy cycles以4 Bits方式在sf_dio_0/sf_dio_1/sf_dio_2/sf_dio_3线上输出。
Data以4 Bits方式在sf_dio_0/sf_dio_1/sf_dio_2/sf_dio_3线上输出（写）或输入（读）。

Quad-I/O SPI模式DTR接口时序图

时序说明：

command以单Bit 单沿数据串行方式在sf_dio_0线上输出。
address/dummy cycles以4 Bits双沿方式在sf_dio_0/sf_dio_1/sf_dio_2/sf_dio_3线上输出。
Data以4 Bits双沿采数方式在sf_dio_0/sf_dio_1/sf_dio_2/sf_dio_3线上输入。

SPI接口时序说明

SPI接口时序以及参数说明如图5-9所示。

SPI输出时序图

须知

注：时序配置对应TIMING_SPI_CFG寄存器。

tcsh：sf_cs_n hold time。

tcss：sf_cs_nsetup time。

tshsl：sf_cs_n deselect time。

SPI NAND FLASH地址说明

对于SPI NAND Flash器件地址，如表5-1。其中1st Byte和2nd Byte为列地址，3^rd Byte，4^th Byte和5th Byte为行地址。

FLASH地址分配表

Byte数	Bit0	Bit1	Bit2	Bit3	Bit4	Bit5	Bit6	Bit7
1^st Byte	A0	A1	A2	A3	A4	A5	A6	A7
2^nd Byte	A8	A9	A10	A11	A12*	A13*	0	0
3^rd Byte	A12	A13	A14	A15	A16	A17	A18	A19
4^th Byte	A20	A21	A22	A23	A24	A25	A26	A27
5^th Byte*	A28*	A29*	0	0	0	0	0	0

说明

A0-A11位对2KB page_size配置为有效列地址，A0-A12对4KB page_size配置为有效列地址。
A12位（2KB page_size），A13位（4KB page_size），对于Micron器件为plane地址，但对于其他厂家没有plane地址的概念。
A28和A29位，需要根据具体器件看是否需要，如果没有的话，输出为0。

在下发SPI NAND Flash的读写操作时，操作时根据具体的操作下发行列地址。

写操作在LOAD操作时配置列地址，在PROGRAM操作时配置行地址；
读操作在PAGE READ TO CACHE操作时配置行地址，在READ操作时配置列地址。

内置DMA操作，地址下发由控制器完成。

说明

对于2KB page_size配置，A12位当成plane地址，不支持A12有其他含义，影响读写结果的器件。
对于4KB page_size配置，A13位当成plane地址，不支持A13有其他含义，影响读写结果的器件。

NAND Flash Asynchronous Interface模式

Asynchronous Interface NAND模式时序图如图5-10、图5-11所示。

Asynchronous Interface NAND 模式接口时序图

Asynchronous Interface NAND 模式接口时序

Boot功能

FMC默认处于Boot模式，可支持直接从FLASH中读取数据进行启动。CPU可以直接读取0x00_0000～0x0F_FFFF地址范围的数据，整个空间大小为1MB。

SPI NOR Flash的Boot功能

由于SPI NOR Flash的地址空间是连续的，因此1MB的Boot数据直接映射到SPI NOR Flash的地址空间0x00_0000~0x0F_FFFF。

开始boot之前，当CPU第一次读取boot空间数据时。FMC会通过Read Status 命令获取器件的WIP，若WIP为1，则FMC会继续获取，直到WIP返回值为0。FMC才开始向Flash发送读操作。

SPI NAND Flash和NAND Flash的Boot功能

对于SPI NAND Flash和NAND Flash，由于其地址空间不连续且存在坏块的可能，因此1M的Boot数据并不能直接映射到Flash中，并且Boot还需要page_size、block_size信息进行地址译码。

FMC支持自适应Boot功能，能够根据Block0的数据自动适配器件的ecc_type、page_size、block_size信息。控制器要求物理Block0必须为好块，其他块为坏块则可以自动跳过。

FMC在Boot时，遇到坏块之后能够自动跳过坏块去寻找好块并读取Boot信息。每次跳坏块过程最大可以连续跳过4个坏块，若在一次跳坏块的过程中连续出现5个物理坏块，则Boot失败。整个Boot过程可以出现若干次跳坏块过程，当遇到好块时，此次跳坏块过程结束，若再次遇到坏块，则开始一次新的跳坏块过程。

FMC逻辑对坏块的判定条件有三个：

当前物理块的第一个页和最后一个页坏块标记位标记位0xff。
当前物理块的第一个页和最后一个页空块标记位标记位0x00。
当前物理块的第一个页和最后一个页的OOB所在纠错单元ECC可纠错。

只有以上三个条件同时满足，FMC逻辑才能判定这个快为好块，否则判定为坏块。

寄存器方式操作

软件配置操作相关寄存器，如操作命令、地址等，最后配置FMC_OP寄存器下发操作，控制器根据软件配置值，下发操作给器件。如果还需要向器件传输数据，那会使用内部的buffer来传输数据。

read id，set feature，erase等操作都是通过此种方式下发操作。

寄存器操作方式可以组合出所有的器件操作，可以单独下发指令、地址、传输数据等。

内置DMA操作方式

FMC支持使用内置DMA模式进行读写操作以提高访问速度。通过此种方式，FMC可以通过总线直接访问DDR。

DMA写操作：SPI NOR Flash支持从DDR的任意地址搬运任意长度的数据写到器件的任意地址，对于SPI NAND Flash和NAND Flash，只支持按page的写操作。
DMA读操作：和写操作相同，SPI NOR Flash支持从器件的任意地址搬运任意长度的数据写到DDR的任意地址。对于SPI NAND Flash和NAND Flash支持读整个page，只读OOB操作。
只读OOB操作：当软件只需要软件管理信息（如坏块标记，空块标记等）时，不需要读取整个page的数据出来，只需要读取控制信息部分，使用只读OOB方式就能完成此目的。

ECC校验功能

对于SPI NAND Flash与NAND Flash，FMC支持ECC校验纠错功能。支持的最大纠错能力有三种分别为：8bit /1KB、16bit /1KB和24bit /1KB。以8bit ECC为例，表示的含义为1KB1数据中最大能纠正8bit错误。

说明

注1：1KB纠错单元包括ECC保护数据、OOB信息以及ECC码。纠错算法按纠错单元进行计算。可以认为DATA+OOB为计算ECC的数据，对于2KB page_size，每个纠错单元数据大小为（DATA+OOB）/2，对于4KB page_size，每个纠错单元数据大小为（DATA+OOB）/4。因此纠错单元实际大小大于1KB。

OOB为软件管理信息部分，具体见数据结构描述。
DATA为真实数据，2KB page_size为2048Byte，4KB page_size为4096Byte。

当超过最大纠错能力时，可以上报不可纠错中断。FMC提供告警中断，当一次纠错过程错误位数等于或大于配置的错误阈值（FMC_ERR_THD [fmc_err_thd]），则会上报错误告警，提示软件此次操作错误位数已经达到预设值。若有一个或多个纠错单元出现错误bit，并且所有纠错单元的错误bit数均未达到错误阈值和不可纠错值，则可纠错中断标志FMC_INT[err_val_int]会变成1。

当读取一个page数据时，若所有纠错单元中存在某个纠错单元出现不可纠错，则上报不可纠错中断状态；否则如果存在错误告警纠错单元，则上报纠错告警状态；如果有纠错，但纠错位数没有达到错误阈值，则可以上报可纠错中断状态。

工作在SPI NOR Flash模式下，不使能ECC校验功能。当配置FMC_CFG [ecc_type]为零，对于SPI NAND Flash工作在无ECC校验功能模式，控制器搬运数据不做数据结构处理，直接进行flash数据的搬运。

TIMEOUT功能

FMC为DMA写操作提供TIMEOUT机制，控制器在等待DMA写操作结束期间，会不断的发送GET FEATURE操作来查询写操作是否结束；对于SPI NOR Flash，控制器则会在等待器件发送RDSR操作来查询操作是否结束；对于NAND Flash，控制器则等待RB拉高。FMC等待的时间若超过寄存器FMC_TIMEOUT_WR [timeout_wr]的配置值，则结束DMA写操作，并上报FMC_INT[op_fail]中断。

对于NAND Flash，在DMA写操作中，即使RB在TIMEOUT时间之前拉高，控制器会自动下发一次读状态寄存器操作，将读到的值存放在FMC_FLASH_INFO [flash_status]中，若其bit0为1，则表示此次DMA写操作失败，控制器同样会上报FMC_INT[op_fail]中断。

工作流程

初始化流程

初始化流程如下：

（如果需要调整Timing参数）根据器件配置寄存器TIMING_SPI_CFG（SPI NAND Flash或者SPI NOR Flash）、寄存器PND_PWIDTH_CFG（NAND Flash）。

根据对接的FLASH器件手册，配置FMC配置寄存器（FMC_CFG）。主要配置有器件接口类型，ecc_type、page_size等。

对于SPI NOR Flash，如果器件是4Byte地址器件，而默认是3Byte地址模式，则参考5.4.4 SPI NOR Flash地址模式切换流程完成4Byte地址模式切换。

初始化完成，可根据具体的操作配置寄存器下发操作。

----结束

FMC_OP操作流程（寄存器操作方式）

对器件的寄存器操作（如读ID或者配置器件寄存器）使用配置FMC_OP下发操作的方式完成。操作步骤如下：

配置FMC_CFG的ecc_type为0。

如果是写寄存器操作（如配置FLASH的配置寄存器），先从Buffer访问起始地址开始写入期望的操作数据。

根据器件操作需要，配置操作命令FMC_CMD，器件操作地址FMC_ADDRL，读写数据个数FMC_DATA_NUM等操作类寄存器。

根据下发的器件操作，匹配FMC_OP配置FMC_OP_CFG寄存器。

配置FMC_OP寄存器下发操作，具体配置值参考FMC_OP寄存器描述。

如果使用查询方式，查询FMC_OP [0]位为0表示操作完成；如果使用中断方式，检测到FMC_INT [op_done_init]，表示操作完成。

对于读寄存器操作（如读ID操作），在步骤 6完成后读出的寄存器存放在buffer中，软件可以从中读出器件寄存器值。

----结束

读器件状态寄存器操作

如果想要读取器件的状态寄存器，提供一种简易操作方法。具体如下：

配置FMC_OP寄存器下发操作（配置FMC_OP [read_status_en]和FMC_OP [reg_op_start]为1）。

读出的状态寄存器存放在FMC_FLASH_INFO寄存器中。

----结束

SPI NOR Flash地址模式切换流程

对于SPI NOR Flash器件，支持3Byte与4Byte两种Flash地址模式，可通过将管脚上下拉来选择初始默认地址模式，也可以在芯片启动起来之后通过配置寄存器动态切换地址模式。

如果默认是3Byte模式启动，但器件是4Byte地址模式器件，在芯片启动起来之后切换Flash地址模式的步骤如下：

无Flash操作或保证之前Flash操作完成。

根据器件要求，用寄存器操作方式配置器件的相关寄存器发特定命令配置Flash进入4B模式。

配置FMC的FMC_CFG [spi_nor_addr_mode]式为4B模式，完成3Byte模式到4Byte模式切换。

----结束

说明

具体SPI NOR Flash地址模式切换的命令，请查找相关器件手册。

擦除操作流程（SPI NAND Flash和SPI NOR Flash）

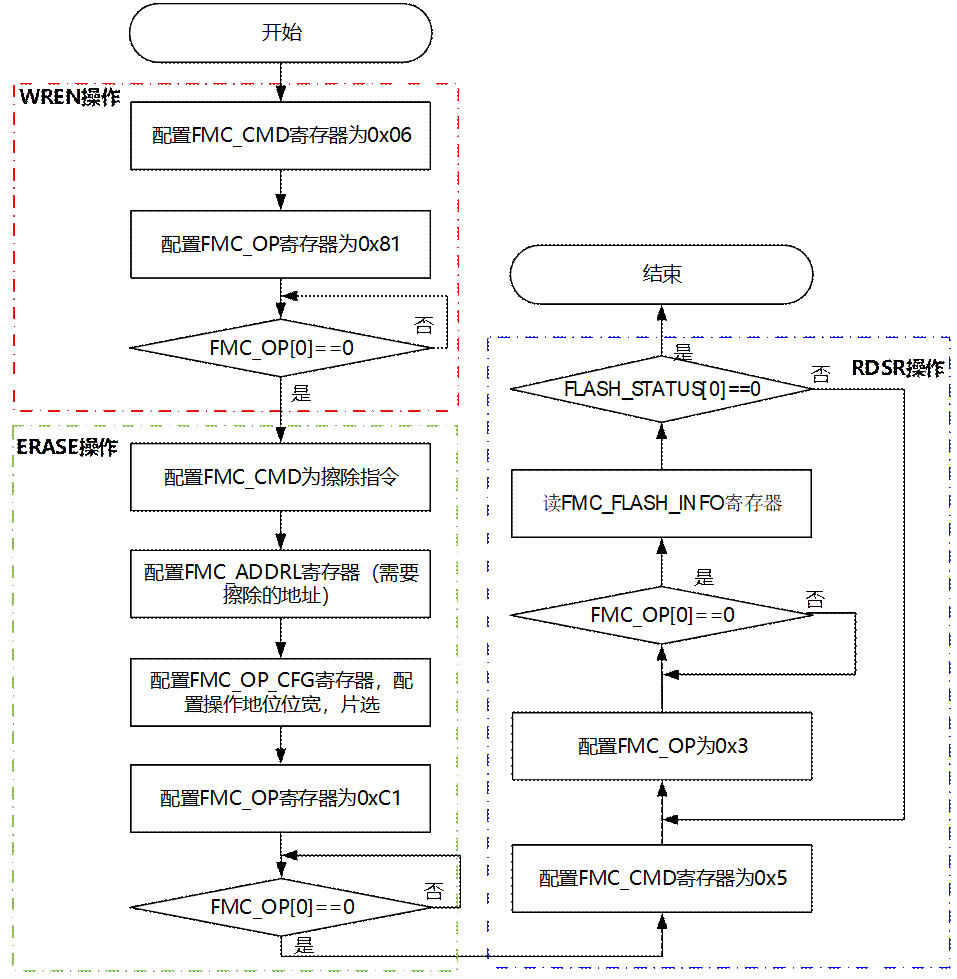

对于flash操作，在编程操作前，都必须进行擦除，在擦除操作前还必须完成WREN操作。擦除操作参考流程（查询方式）为图5-12。

擦除操作流程图

说明

上图中为查询方式，如果使用中断方式，查询FMC_OP [0]操作变成中断处理方式，检测到FMC_INT [op_done_init]，表示操作完成。
ERASE操作过程，配置的擦除指令及操作地址需要根据具体器件手册进行配置。

FMC_OP擦除（NAND Flash）

NAND Flash模式下，FMC_OP方式的擦除CS0的操作流程如下：

配置寄存器FMC_CFG [op_mode]为1，确保控制器处于NORMAL模式。

配置寄存器FMC_ADDRL写入需要擦除Block地址，向寄存器FMC_CMD写入擦除命令0xD060。

配置寄存器FMC_OP_CFG写入0x30，配置为CS0，表示需要发送3Byte地址。

配置寄存器FMC_OP写入0xDB，启动CS0的擦除操作（附加自动读状态寄存器操作）。

查询方式下，检测FMC_OP [reg_op_start]，如果为0，则表示操作结束；若使用中断方式，则检测FMC_INT [op_done_int]，如果为1，则表示操作结束。否则，在本步骤循环。

读取FMC_FLASH_INFO [flash_status]的状态值，判断擦除是否成功。

----结束

内置DMA读操作流程（FMC_OP_CTRL读操作）

使用内置DMA方式进行读数据的操作流程如下：

配置寄存器FMC_CFG [op_mode]为1，确保控制器处于NORMAL模式。

配置FMC_ADDRL和FMC_ADDRH，配置器件操作地址。对于SPI NOR Flash只需要配置FMC_ADDRL。

须知

对于SPI NOR Flash，DMA操作时地址周期数由FMC_CFG[spi_nor_addr_mode]决定：支持3Byte地址模式和4Byte地址模式选择。对于SPI NAND Flash和NAND Flash，控制器默认为5Byte地址模式，且不可配置。

配置FMC_DMA_SADDR_D0、FMC_DMA_SADDRH_D0、FMC_DMA_SADDR_OOB和FMC_DMA_SADDRH_OOB寄存器，配置在DDR中存放数据的起始地址。

对于SPI NOR FLASH不需要配置FMC_DMA_SADDR_OOB、FMC_DMA_SADDRH_OOB寄存器；
对于SPI Nand Flash和NAND Flash的只读OOB操作，只需配置FMC_DMA_SADDR_OOB、FMC_DMA_SADDRH_OOB寄存器。

须知

对于SPI NAND Flash和NAND Flash，配置DDR地址时，要求4Byte地址对齐。
对于SPI NAND Flash和NAND Flash的ECC0模式，FMC_DMA_LEN需要4Byte对齐。
FMC_DMA_SADDR_*表示目的ddr地址的低32bit。FMC_DMA_SADDRH_*表示目的ddr地址的高32bit。

配置FMC_DMA_LEN寄存器。在SPI NOR Flash模式下，需要配置FMC_DMA_LEN为读取数据的长度；在SPI NAND Flash和NAND Flash的ECC0模式下，则需要配置spare区数据长度；其他操作中则不需要配置此寄存器。

配置FMC_OP_CFG寄存器，根据下发的读操作要求进行配置。

对于SPI NAND Flash和SPI NOR Flash，要根据器件读操作时序中dummy周期数以及SPI接口类型，配置FMC_OP_CFG [dummy_num] 和FMC_OP_CFG [mem_if_type]。
配置FMC_OP_CFG [fm_cs]，选择操作片选。

配置FMC_OP_CTRL寄存器，配置FMC_OP_CTRL [0]为1，下发FMC读FLASH操作。

配置FMC_OP_CTRL [rw_op]为零，表示DMA读操作。
对于SPI NAND Flash和NAND Flash的只读OOB操作，需配置FMC_OP_CTRL [rd_op_sel]。
对于SPI NAND Flash和SPI NOR Flash，需要配置FMC_OP_CTRL [rd_opcode]，根据器件READ操作指令进行配置。

使用查询方式，检测到FMC_OP_CTRL [0]变低，表示读操作已经完成，数据已经写入DDR中；使用中断方式，检测到FMC_INT [op_done_int]变高，表示读操作已经完成，数据已经写入DDR中。

----结束

内置DMA写操作流程（FMC_OP_CTRL写操作）

使用内置DMA方式进行写FLASH的操作，流程如下：

配置寄存器FMC_CFG [op_mode]为1，确保控制器处于NORMAL模式。

配置FMC_ADDRL和FMC_ADDRH，配置器件操作地址。对于SPI NOR FLASH只需要配置FMC_ADDRL。

须知

对于SPI NOR Flash，DMA操作时地址周期数由FMC_CFG[spi_nor_addr_mode]决定：支持3Byte地址模式和4Byte地址模式选择。对于SPI NAND Flash和NAND Flash，控制器默认为5Byte地址模式，且不可配置。

配置FMC_DMA_SADDR_D0、FMC_DMA_SADDRH_D0、FMC_DMA_SADDR_OOB和FMC_DMA_SADDRH_OOB寄存器，配置从DDR中搬运数据的起始地址。SPI NOR Flash不需要配置FMC_DMA_SADDR_OOB寄存器。

须知

对于SPI NAND Flash和NAND Flash，配置DDR地址时，要求4Byte地址对齐。
对于SPI NAND Flash和NAND Flash的ECC0模式，FMC_DMA_LEN需要4Byte对齐。
FMC_DMA_SADDR_*表示目的ddr地址的低32bit。FMC_DMA_SADDRH_*表示目的ddr地址的高32bit。

配置FMC_DMA_LEN寄存器。在SPI NOR Flash模式下，需要配置FMC_DMA_LEN为读取数据的长度；在SPI NAND Flash和NAND Flash的ECC0模式下，则需要配置spare区数据长度；其他操作中则不需要配置此寄存器。

配置FMC_OP_CFG寄存器，根据下发的写操作要求配置

对于SPI NAND Flash和SPI NOR Flash，根据所需写操作SPI接口选择，配置FMC_OP_CFG [mem_if_type]。
FMC_OP_CFG [fm_cs] ，选择操作片选。

配置FMC_OP_CTRL寄存器下发操作，

配置rw_op信息为写（配置为1），表示DMA写操作。
对于SPI NAND Flash和SPI NOR Flash，需要配置FMC_OP_CTRL [wr_opcode]，根据器件PROGRAM操作指令进行配置。

使用查询方式，检测到FMC_OP_CTRL [0]变低，表示一次DMA写操作已经完成，数据已经写入FLASH中；使用中断方式，检测到FMC_INT [op_done_int]变高，表示数据已经写入FLASH中。

----结束

其它注意事项

其它注意事项如下：

对于SPI NAND Flash和NAND Flash器件，在使用之前或者异常复位后必须先进行器件的Reset操作。
在FMC_OP_CTRL [dma_op_ready]或者FMC_OP[reg_op_start]为1过程中（控制器操作进行中），不进行相关操作寄存器的配置，否则可能导致操作不正常。
软件配置需要保证在正确合理的原则下进行，否则乱配置寄存器可能会导致FMC挂死。例如NAND Flash不支持dummy_en，在NAND Flash的FMC_OP操作中，若配置此使能且FMC_OP_CFG [dmmy_num]不为0，则会导致控制器挂死。

数据结构(NAND Flash/SPI NAND Flash)

FMC的数据结构分成两种，一种是用户原始数据，另一种是在非ECC0模式下，经过FMC转化，存放在NAND Flash上的数据结构。在非ECC0模式下，原始用户数据和经过FMC转化的数据都具有固定的数据结构，各个数据成员的长度和位置均严格固定。而在ECC0模式下，用户数据原封不动的写入/读出，FMC不对用户数据做任何改变。

对于ECC0模式，FMC对数据进行透传处理：写操作时，控制器将Buffer中的数据不作处理直接写入Flash；读操作时，控制器把从Flash中读取的数据不作处理直接写入到Buffer。

在非ECC0模式下，对Flash进行写操作时，FMC对用户数据进行两次处理：生成ECC码和重组。控制器在内部Buffer进行ECC编码，并生成ECC码，然后将Buffer中的数据进行重组之后再写入Flash。对Flash进行读操作时，FMC同样要进行两次处理：重组Flash数据和ECC纠错。FMC把从Flash中读到的数据重组后写入内部Buffer，然后在Buffer中对数据进行ECC纠错。

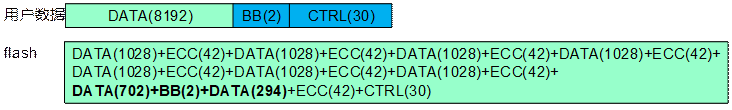

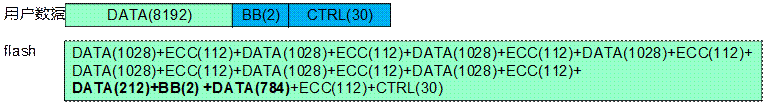

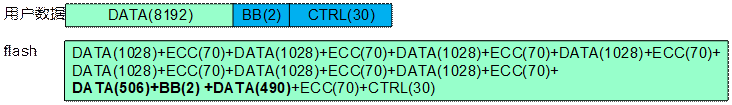

在非ECC0模式下，Buffer中的数据和Flash中的数据被划分成不同的结构。不同的配置下，各数据段的长度参考表5-2。

非ECC0模式数据结构长度

ECCa(bit)	ecc_lenb(byte)	Page_size(byte)	oob_lenc(byte)	sec_lend(byte)
4/512B (8/1K)	14	2048	30+2	1040
4096	1032
8/512B (16/1K)	28	2048	6+2	1028
4096	14+2
24/1K	42	2048	30+2	1040
4096	1032
8192	1028
28/1K	50	2048	30+2	1040
4096	1032
8192	1028
40/1K	70	8192	30+2	1028
16384	1026
64/1Ke	112	8192	30+2	1028
16384	1026

说明

a：4bit/512B等价于8bit/1K，8bit/512B等价于16bit/1K。

b：ecc_len表示每个纠错单元生成的ECC码的长度。

c：oob_len表示上层软件可见的冗余区长度，由CTRL+BB组成。

d：sec_len表示每个纠错单元的数据区长度，sec_len=1024+(oob_len*1024)/page_size

e：ECC的每个纠错单元为1K，此处1K并不是严格意义上的1024Byte，而是指长度处于1K这一数量级。例如表中纠错单元长度sec_len从1026-1040不等，统称为1K。

下面结合写操作的过程说明各个数据段的构成。

FMC将数据写入到Flash中时，会按照DATA+ECC的格式交替连续存放，但OOB区数据需要进行特殊处理：

BB标识需要放在Flash页中page_size的地方，即对于2K、4K、8K、16K的配置，BB数据将被放置到2048、4096 、8192、16384 Byte Byte开始的两个字节。这样会打断原有的DATA或ECC数据。
CTRL数据需要放置在有效数据的末尾，这样最后一个数据段在Flash中的存放形式为：DATA(不含BB和CTRL)+ECC+CTRL。
EB作为标记空块的标记位，固定放置在CTRL最后2Byte。

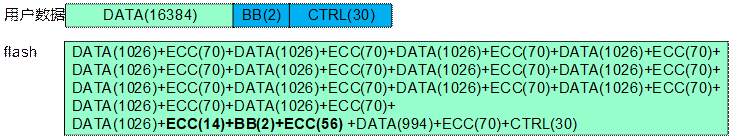

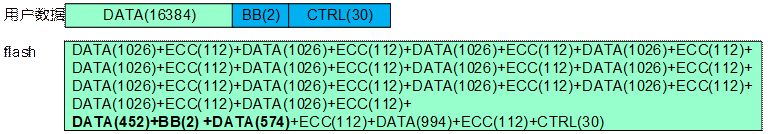

4bit ECC模式(纠错8bit/1KB)

2KB page_size

对2KB page_size的配置，软件可用的冗余区大小为32Byte。数据在Buffer和Flash中的结构如图5-13所示。

4bit ECC模式2K page_size的数据结构

4KB page_size

对4KB page_size的配置，软件可用的冗余区大小为32Byte。数据在Buffer和Flash中的结构如图5-14所示。

4bit ECC模式4K page_size的数据结构

8bit ECC模式(纠错16bit/1KB)

2KB page_size

对2KB page_size的配置，软件可用的冗余区大小为8Byte。数据在Buffer和Flash中的结构如图5-15所示。

8bit ECC模式2K page_size的数据结构

4KB page_size

对4KB page_size的配置，软件可用的冗余区大小为16Byte。数据在Buffer和Flash中的结构如图5-16所示。

8bit ECC模式4K page_size的数据结构

24bit ECC模式(纠错24bit/1KB)

2KB page-size

对2KB page-size的配置，软件可用的冗余区大小为32Byte。数据在Buffer和Flash中的结构如图5-17所示。

24bit ECC模式2K page-size的数据结构

4KB page_size

对4KB page_size的配置，软件可用的冗余区大小为32Byte。数据在Buffer和Flash中的结构如图5-18所示。

24bit ECC模式4K page_size的数据结构

8KB Page-size

对8KB Page-size的配置，软件可用的冗余区大小为32byte。数据在Buffer和Flash中的结构如图5-19所示。

24bit ECC模式8K Page-size的数据结构

28bit ECC模式(28bit/1KB)

2KB Page-size

对2KB Page-size的配置，软件可用的冗余区大小为32byte。数据在Buffer和Flash中的结构如图5-20所示。

28bit ECC模式2K Page-size的数据结构

4KB Page-size

对4KB Page-size的配置，软件可用的冗余区大小为32byte。数据在Buffer和Flash中的结构如图5-21所示。

28bit ECC模式4K Page-size的数据结构

8KB Page-size

对8KB Page-size的配置，软件可用的冗余区大小为32byte。数据在Buffer和Flash中的结构如图5-22所示。

28bit ECC模式8K Page-size的数据结构

40bit ECC模式(40bit/1KB)

8KB Page-size

对8KB Page-size的配置，软件可用的冗余区大小为32byte。数据在Buffer和Flash中的结构如图5-23所示。

40bit ECC模式8K Page-size的数据结构

16KB Page-size

对16KB Page-size的配置，软件可用的冗余区大小为32byte。数据在Buffer和Flash中的结构如图5-24所示。

40bit ECC模式16K Page-size的数据结构

64bit ECC模式(64bit/1KB)

8KB Page-size

对8KB Page-size的配置，软件可用的冗余区大小为32byte。数据在Buffer和Flash中的结构如图5-25所示。

64bit ECC模式8K Page-size的数据结构

16KB Page-size

对16KB Page-size的配置，软件可用的冗余区大小为32byte。数据在Buffer和Flash中的结构如图5-26所示。

64bit ECC模式16K Page-size的数据结构

ECC模式选择说明

因为控制器使用的“ECC纠错IP”在处理数据时是“基于1KB的数据块”进行处理的，所以描述控制器的ECC纠错性能时是这么写的：8bit/1KByte、24bit/1KByte等。为了可靠地使用器件，器件datasheet往往会给出建议的ECC纠错性能，如1bit/512Byte、4bit/512Byte、8bit/512Byte等。8bit/1KByte 与 4bit/512Byte 描述的纠错性能其实是一样的。使用控制器时，ECC模式选择需遵循以下2条准则：

控制器的ECC纠错性能 >= 器件建议的ECC纠错性能

比如说，如果器件建议1bit/512Byte或者4bit/512Byte，那么控制器可以选择8bit/1KByte纠错性能的ECC模式。

器件的页大小 >= 控制器ECC模式所需的存储大小

比如说，如果器件页大小是2K+64Byte，那么控制器不能选择24bit/1KByte纠错性能的ECC模式，因为这种ECC模式所需的存储大小为2K+116Byte，ECC模式所需的存储大小请参考“5.5 数据结构(NAND Flash/SPI NAND Flash)”一章节。

须知

boot启动时，芯片会自动关闭器件内部的ECC功能，使用控制器的ECC功能，需要关闭flash器件内部的ECC。

FMC寄存器概览

FMC寄存器概览如表5-3所示。

FMC寄存器概览（基址是0x0_1000_0000）

偏移地址	名称	描述	页码
0x0000	FMC_CFG	器件配置寄存器	5-27
0x0004	GLOBAL_CFG	全局配置寄存器	5-29
0x0008	TIMING_SPI_CFG	SPI Timing配置寄存器	5-31
0x000C	PND_PWIDTH_CFG	读写脉冲宽度配置寄存器	5-32
0x0010	PND_OPIDLE_CFG	操作间隔配置寄存器	5-32
0x0018	FMC_INT	中断状态寄存器	5-33
0x001C	FMC_INT_EN	中断使能寄存器	5-35
0x0020	FMC_INT_CLR	中断清除寄存器	5-36
0x0024	FMC_CMD	命令字配置寄存器	5-37
0x0028	FMC_ADDRH	器件地址配置寄存器高byte	5-37
0x002C	FMC_ADDRL	器件地址配置寄存器低4byte	5-37
0x0030	FMC_OP_CFG	操作配置寄存器	5-37
0x0034	SPI_OP_ADDR	操作地址配置寄存器	5-38
0x0038	FMC_DATA_NUM	数据长度寄存器	5-39
0x003C	FMC_OP	操作寄存器	5-39
0x0040	FMC_DMA_LEN	DMA操作长度寄存器	5-41
0x0048	FMC_DMA_AHB_CTRL	DMA AHB总线操作控制寄存器	5-41
0x004C	FMC_DMA_SADDR_D0	DMA操作DDR起始地址寄存器0	5-42
0x005C	FMC_DMA_SADDR_OOB	DMA操作DDR存放OOB信息起始地址寄存器	5-42
0x0068	FMC_OP_CTRL	操作控制寄存器	5-42
0x006C	FMC_TIMEOUT_WR	写操作TIMEOUT时间寄存器	5-43
0x0070	FMC_OP_PARA	OP操作参数选择寄存器	5-44
0x0074	FMC_BOOT_SET	BOOT设定寄存器	5-44
0x0078	FMC_LP_CTRL	低功耗控制寄存器	5-45
0x00A8	FMC_ERR_THD	ECC告警阈值寄存器	5-46
0x00AC	FMC_FLASH_INFO	器件状态寄存器值	5-47
0x00BC	FMC_VERSION	版本寄存器	5-47
0x00C0	FMC_ERR_NUM0_BUF0	spinand flash和nandflash第一次buffer纠错信息0统计寄存器	5-47
0x00D0	FMC_ERR_ALARM_ADDRH	ECC告警flash地址高byte寄存器	5-48
0x00D4	FMC_ERR_ALARM_ADDRL	ECC告警flash地址低byte寄存器	5-48
0x00D8	FMC_ECC_INVALID_ADDRH	ECC不可纠错地址高byte寄存器	5-48
0x00DC	FMC_ECC_INVALID_ADDRL	ECC不可纠错地址低4byte寄存器	5-49
0x0100	FMC_EXP_OP_CTRL	扩展操作控制寄存器	5-49
0x0104	FMC_EXP_ADDRH	扩展操作器件地址配置寄存器高byte	5-50
0x0108	FMC_EXP_ADDRL	扩展操作器件地址配置寄存器低4byte	5-50
0x010C	FMC_EXP_DMA_SADDR_D0	扩展DMA操作DDR起始地址寄存器0	5-50
0x011C	FMC_EXP_DMA_SADDR_OOB	扩展DMA操作DDR存放OOB信息起始地址寄存器	5-51
0x0120	FMC_EXP_INT	扩展操作中断状态寄存器	5-51
0x0124	FMC_EXP_INT_EN	扩展操作中断使能寄存器	5-52
0x0128	FMC_EXP_INT_CLR	扩展操作中断清除寄存器	5-53
0x012C	FMC_EXP_ERR_NUM0_BUF0	扩展操作第一次buffer纠错信息0统计寄存器	5-54
0x0200	FMC_DMA_SADDRH_D0	DMA操作DDR起始地址高32位寄存器0	5-54
0x0210	FMC_DMA_SADDRH_OOB	DMA操作DDR存放OOB信息起始地址高32位寄存器	5-55
0x0300	FMC_EXP_DMA_SADDRH_D0	扩展操作DMA操作DDR起始地址高23位寄存器0	5-55
0x0310	FMC_EXP_DMA_SADDRH_OOB	扩展操作DMA操作DDR存放OOB信息起始地址高23位寄存器	5-55

FMC寄存器描述

FMC_CFG

FMC_CFG为器件配置寄存器。

Offset Address：0x0000 Total Reset Value：0x0000_1820

Bits	Access	Name	Description	Reset
[31:13]	-	reserved	保留。	0x00000
[12:11]	RW	spi_nand_plane_en	Plane bit功能使能（发送地址时，附带发送Plane地址位信息，SPI NAND模式下有效） 11：使能；其他：不使能。	0x3
[10]	RW	spi_nor_addr_mode	SPI地址模式 (只对 SPI NOR 有效) 0：3Bytes address mode (default)； 1：4Bytes address mode。复位值由管脚决定。	0x0
[9:8]	RW	block_size	NAND Flash的块大小。 00：64 page； 01：128 page； 10：256 page； 11：512 page。	0x0
[7:5]	RW	ecc_type	配置控制器的ECC类型。 000：无ECC； 001：8bit ECC； 010：16bit ECC； 011：24bit ECC； 100：28bit ECC； 101：40bit ECC； 110：64bit ECC； 111：保留。	0x1
[4:3]	RW	page_size	SPI NAND/NAND Flash的页大小。 00：2KB page_size； 01：4KB page_size； 10：8KB page_size；（仅NAND Flash支持） 11：16KB page_size。（仅NAND Flash支持）	0x0
[2:1]	RW	flash_sel	Flash类型选择。 00：SPI NOR FLASH； 01：SPI NAND FLASH； 10：NAND FLASH； 11：保留。复位值由管脚决定。	0x0
[0]	RW	op_mode	FMC操作模式选择。 0：Boot模式； 1：Normal模式。	0x0

GLOBAL_CFG

GLOBAL_CFG为全局配置寄存器。

Offset Address：0x0004 Total Reset Value：0x0000_00C4

Bits	Access	Name	Description	Reset
[31:16]	-	reserved	保留。	0x0000
[15:12]	RW	sample_point	DDR模式时根据不同器件不同延时参数选择采样点。采样时钟频率4倍于接口读写时钟。 0x0延时最小，0xB延时最大。 0x0：采样点在有效沿后2个采样时钟周期。 0x1：采样点在有效沿后2.5个采样时钟周期。 0x2：采样点在有效沿后3个采样时钟周期。 0x3：采样点在有效沿后3.5个采样时钟周期。 0x4：采样点在有效沿后4个采样时钟周期。 0x5：采样点在有效沿后4.5个采样时钟周期。 0x6：采样点在有效沿后5个采样时钟周期。 0x7：采样点在有效沿后5.5个采样时钟周期。 0x8：采样点在有效沿后6个采样时钟周期。 0x9：采样点在有效沿后6.5个采样时钟周期。 0xA：采样点在有效沿后7个采样时钟周期。 0xB：采样点在有效沿后7.5个采样时钟周期。其他：保留。	0x0
[11]	RW	ddr_mode	DDR模式使能控制。 0：正常SDR模式； 1：DDR模式。	0x0
[10]	RO	reserved	保留。	0x0
[9]	RW	edo_mode	对于NAND器件读数据操作是否使用EDO(Extended Data Out)模式，如果器件切换成EDO模式，则控制器需要配置成EDO模式。 0：非EDO模式； 1：EDO模式。	0x0
[8]	RW	rb_sel	当外接多个NAND Flash器件(多个片选)时有效。 0：NAND Flash器件共用同一个ready/busy信号； 1：NAND Flash器件使用各自独立的ready/busy信号。当只接一个NAND Flash器件时，只用片选信号ce0和ready_busy0。	0x0
[7]	RW	cs_ctrl	片选控制。 0：始终保持cs有效； 1：当rb信号拉低，器件工作状态时，cs拉高。(spi接口无rb信号，对spi接口配置无效)。	0x1
[6]	RW	wp_en	写保护使能(WP管脚)。当使能时，芯片对WP管脚输出为0。 0：不使能； 1：使能。	0x1
[5:3]	RW	rd_delay	SPI读出数据延迟周期个数。(SDR模式下) 000：读数据延迟0个时钟周期；(Default) 001：读数据延迟0.5个器件工作时钟周期； 010：读数据延迟1个器件工作时钟周期； 011：读数据延迟1.5个器件工作时钟周期； 100：读数据延迟2个器件工作时钟周期； 101：读数据延迟2.5个器件工作时钟周期； 110：读数据延迟3个器件工作时钟周期； 111：读数据延迟3.5个器件工作时钟周期。	0x0
[2]	RW	randomizer_en	randomizer功能使能。默认值为1，但对于配置为2KB或者4KB配置时，逻辑自动关闭randomizer功能。当使能时，对写读到flash的数据进行加解扰处理。 0：不使能； 1：使能。	0x1
[1:0]	RO	reserved	保留。	0x0

TIMING_SPI_CFG

TIMING_SPI_CFG为SPI Timing配置寄存器。

Offset Address：0x0008 Total Reset Value：0x0000_006F

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7:4]	RW	tcss	CS setup time。 000～111：n+1个接口时钟周期。n为0、1、2、……、7。	0x6
[3:0]	RW	tshsl	设置片选的Deselect time，相当于两次Flash操作之间的时间间隔。 0000～1111：n+1个接口时钟周期。n为0、1、2、……、15。	0xF

PND_PWIDTH_CFG

PND_PWIDTH_CFG为读写脉冲宽度配置寄存器。

Offset Address：0x000C Total Reset Value：0x0000_0333

Bits	Access	Name	Description	Reset
[31:12]	-	reserved	保留。	0x00000
[11:8]	RW	rw_hcnt	NAND Flash读/写信号高电平宽度。 0x1～0xF：2～16个接口时钟周期。	0x3
[7:4]	RW	r_lcnt	NAND Flash读信号低电平宽度。 0x1～0xF：2～16个接口时钟周期。	0x3
[3:0]	RW	w_lcnt	NAND Flash写信号低电平宽度。 0x1～0xF：2～16个接口时钟周期。	0x3

PND_OPIDLE_CFG

PND_OPIDLE_CFG为操作间隔配置寄存器。

Offset Address：0x0010 Total Reset Value：0x0008_8880

Bits	Access	Name	Description	Reset
[31:20]	-	reserved	保留。	0x000
[19:16]	RW	frb_wait	发出读写命令后，先延时一段时间，然后再检测ready信号是否变为高电平。延时的接口时钟周期数为：frb_wait*8。	0x8
[15:12]	RW	cmd1_wait	发送完command1之后的等待周期数。延时的接口时钟周期数为：cmd1_wait*8。	0x8
[11:8]	RW	addr_wait	发送完address之后的等待周期数。 0x0～0xF：配置值。延时的接口时钟周期数为：addr_wait*8。	0x8
[7:4]	RW	cmd2_wait	发送完command2之后的等待周期数。延时的接口时钟周期数为：cmd2_wait*8。	0x8
[3:0]	RW	wait_ready_wait	NAND Flash的ready信号变高之后，延时一段时间,之后才能发出读信号读数据。延时的周期数为：frb_idle*2。	0x0

FMC_INT

FMC_INT为中断状态寄存器。

Offset Address：0x0018 Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:9]	-	reserved	保留。	0x000000
[8]	RO	cache_page_done_int	FMC对NAND FLASH进行cache操作时，每完成一个page的数据读后，产生中断。 0：无中断； 1：有中断。	0x0
[7]	RO	ahb_op_int	FMC对Flash进行数据操作期间，cpu读写内部buffer。 0：无中断； 1：有中断。	0x0
[6]	RO	wr_lock_int	对lock地址进行写操作。 0：无中断； 1：有中断。	0x0
[5]	RO	dma_err_int	DMA传输总线出现错误中断。 0：无中断； 1：有中断。	0x0
[4]	RO	err_alarm_int	ECC校验告警中断。当错误的bit达到设定的阈值，产生中断。 0：无中断； 1：有中断。	0x0
[3]	RO	err_inval_int	ECC校验不可纠正的错误。 8bit纠错模式下，校验1024byte数据中出现8bit以上错误，产生中断。 16bit纠错模式下，校验1024byte数据中出现16bit以上错误，产生中断。 24bit纠错模式下，校验1024byte数据中出现24bit以上错误，产生中断。 0：无中断； 1：有中断。	0x0
[2]	RO	err_val_int	ECC校验可纠正的错误。 8bit纠错模式下，校验1024byte数据中出现1－8bit错误，产生中断。 16bit纠错模式下，校验1024byte数据中出现1—16bit错误，产生中断。 24bit纠错模式下，校验1024byte数据中出现1－24bit错误，产生中断。 0：无中断； 1：有中断。	0x0
[1]	RO	op_fail_int	编程操作失败，上报中断。 0：无中断； 1：有中断。	0x0
[0]	RO	op_done_int	controller本次操作结束中断。写operation寄存器后，该标志自动清零。 0：无中断； 1：有中断。	0x0

FMC_INT_EN

FMC_INT_EN为中断使能寄存器。

Offset Address：0x001C Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:9]	-	reserved	保留。	0x000000
[8]	RW	cache_page_done_int_en	FMC对NAND Flash进行cache操作时，每完成一个page的数据读后，产生中断使能。 0：禁止； 1：使能。	0x0
[7]	RW	ahb_op_int_en	FMC读写Flash数据期间，cpu读写内部buffer错误中断使能。 0：禁止； 1：使能。	0x0
[6]	RW	wr_lock_int_en	对lock地址进行写操作错误中断使能。 0：禁止； 1：使能。	0x0
[5]	RW	dma_err_int_en	DMA传输总线出现错误中断使能。 0：禁止； 1：使能。	0x0
[4]	RW	err_alarm_int_en	ECC校验告警中断。当错误的bit达到设定的阈值，产生中断。 0：禁止； 1：使能。	0x0
[3]	RW	err_inval_int_en	ECC校验不可纠正错误，产生中断。 0：禁止； 1：使能。	0x0
[2]	RW	err_val_int_en	ECC校验可纠正的错误，产生中断。 0：禁止； 1：使能。	0x0
[1]	RW	op_fail_int_en	编程操作失败中断使能。 0：禁止； 1：使能。	0x0
[0]	RW	op_done_int_en	FMC本次操作结束中断。 0：禁止； 1：使能。	0x0

FMC_INT_CLR

FMC_INT_CLR为中断清除寄存器。

Offset Address：0x0020 Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:9]	-	reserved	保留。	0x000000
[8]	WO	cache_page_done_int_clr	清除cache_page_done 中断，写1清除。	0x0
[7]	WO	ahb_op_int_clr	清除ahb_op_err 中断，写1清除。	0x0
[6]	WO	wr_lock_int_clr	清除wr_lock_err中断，写1清除。	0x0
[5]	WO	dma_err_int_clr	清除DMA传输总线错误中断，写1清除。	0x0
[4]	WO	err_alarm_int_clr	清除err_alarm中断，写1清楚。	0x0
[3]	WO	err_inval_int_clr	清除err_invalid中断，写1清除。	0x0
[2]	WO	err_val_int_clr	清除err_valid中断，写1清除。	0x0
[1]	WO	op_fail_int_clr	清除op_fail中断，写1清除。	0x0
[0]	WO	op_done_int_clr	清除op_done中断，写1清除。	0x0

FMC_CMD

FMC_CMD为命令字配置寄存器。

Offset Address：0x0024 Total Reset Value：0x0000_3000


Bits	Access	Name	Description	Reset
[31:16]	-	reserved	保留。	0x0000
[15:8]	RW	cmd2	Controller发给NAND Flash的第2个命令。	0x30
[7:0]	RW	cmd1	Controller发给NAND Flash的第1个命令，或发给SPI NOR/NAND Flash的操作命令。	0x00

FMC_ADDRH

FMC_ADDRH为器件地址配置寄存器高byte。

Offset Address：0x0028 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7:0]	RW	addrh	对于SPI NAND Flash，配置Flash的操作高byte地址。	0x00

FMC_ADDRL

FMC_ADDRL为器件地址配置寄存器低4byte。

Offset Address：0x002C Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	addrl	配置Flash器件的操作地址的低4byte。对于SPI NOR Flash，配置器件地址。	0x00000000

FMC_OP_CFG

FMC_OP_CFG为操作配置寄存器。

Offset Address：0x0030 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:14]	-	reserved	保留。	0x00000
[13]	RW	multi_cycle_en	SPI 接口冗余周期使能。 0：不使能； 1：使能。输出时钟超过50MHz时必须配置为1。	0x0
[12]	-	reserved	保留。	0x0
[11]	RW	fm_cs	选择操作的Flash器件。 0：cs0； 1：cs1。	0x0
[10]	RW	force_cs_en	cs片选强制使能选择。 0：不使能； 1：使能。	0x0
[9:7]	RW	mem_if_type	读操作，SPI FLASH接口类型选择。 000：Standard SPI接口类型 001：Dual-Input/Dual-Output SPI 010：Dual-I/O SPI 011：Quad-Input/Dual-Output SPI 100：Quad-I/O SPI 101-111：保留。	0x0
[6:4]	RW	addr_num	发给Flash的地址Byte数。	0x0
[3:0]	RW	dummy_num	对于dummy_en的操作Byte个数。 (1Byte=4线2时钟周期=2线4时钟周期=1线8时钟周期)	0x0

SPI_OP_ADDR

SPI_OP_ADDR为操作地址配置寄存器。

Offset Address：0x0034 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	spi_op_addr	配置SPI NOR/NAND Flash的操作地址。每次操作下发器件的操作地址。不同于FMC_ADDRL和FMC_ADDRH。	0x0000_0000

FMC_DATA_NUM

FMC_DATA_NUM为数据长度寄存器。

Offset Address：0x0038 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:14]	-	reserved	保留。	0x00000
[13:0]	RW	op_data_num	一次操作所需要处理的数据长度。在有数据传输的操作时需要配置，对于DMA操作或AHB总线直接访问时不需要配置。仅对于ECC0有效。	0x0000

FMC_OP

FMC_OP为操作寄存器。

Offset Address：0x003C Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:9]	-	reserved	保留。	0x000000
[8]	RW	dummy_en	传输dummy byte使能。 0：禁止； 1：使能。同时使能dummy byte和地址时，dummy 在地址操作后发出。	0x0
[7]	RW	cmd1_en	向flash发command1命令使能。 0：禁止； 1：使能。	0x0
[6]	RW	addr_en	向FLASH写操作地址使能。 0：禁止； 1：使能。	0x0
[5]	RW	write_data_en	向Flash写数据使能。 read_data_en和write_data_en 不能同时为1。 0：禁止； 1：使能。	0x0
[4]	RW	cmd2_en	向NAND Flash发command2命令使能。 0：禁止； 1：使能。	0x0
[3]	RW	wait_ready_en	对于NAND Flash，等待ready/busy信号变高使能。 0：禁止； 1：使能。	0x0
[2]	RW	read_data_en	从Flash读数据使能。 read_data_en和write_data_en不能同时为1。 0：禁止； 1：使能。	0x0
[1]	RW	read_status_en	读器件状态寄存器使能。当值设为1时，向NAND发出读status的0x70命令，并从NAND Flash读取状态数据，返回的数据写入NANDC状态寄存器的FMC_FLASH_INFO.flash_status域中（而不写入内部buffer）。 0：禁止； 1：使能。	0x0
[0]	RWSC	reg_op_start	下发OP操作控制器状态。 0：控制器就绪；(软件下发操作时只能将该位域配置为1，使能逻辑) 1：控制器忙。(控制器操作完成后会自动将这个bit设置为0，表示逻辑完成)	0x0

FMC_DMA_LEN

FMC_DMA_LEN为DMA操作长度寄存器。

Offset Address：0x0040 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:28]	-	reserved	保留。	0x0
[27:0]	RW	dma_len	DMA操作数据搬运长度，以byte为单位。用于spi NAND ECC0和NAND ECC0时，配置为spare区域数据长度。用于SPI NOR的DMA读写操作时，配置为dma所需数据长度。	0x0000000

FMC_DMA_AHB_CTRL

FMC_DMA_AHB_CTRL为DMA AHB总线操作控制寄存器。

Offset Address：0x0048 Total Reset Value：0x0000_0007

Bits	Access	Name	Description	Reset
[31:3]	-	reserved	保留。	0x00000000
[2]	RW	burst16_en	BURST16使能。 0：禁止； 1：使能。	0x1
[1]	RW	burst8_en	BURST8使能。 0：禁止； 1：使能。	0x1
[0]	RW	burst4_en	BURST4使能。 0：禁止； 1：使能。	0x1

FMC_DMA_SADDR_D0

FMC_DMA_SADDR_D0为DMA操作DDR起始地址寄存器0。

Offset Address：0x004C Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RW	dma_mem_saddr_d0	对于SPI NOR Flash，指示DMA操作DDR起始地址寄存器。对于SPI NAND Flash，指示DMA操作，DDR操作数据基地址。	0x0000_0000

FMC_DMA_SADDR_OOB

FMC_DMA_SADDR_OOB为DMA操作DDR存放OOB信息起始地址寄存器。

Offset Address：0x005C Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	dma_mem_saddr_oob	读写OOB区数据的DDR基地址。	0x0000_0000

FMC_OP_CTRL

FMC_OP_CTRL为操作控制寄存器。

Offset Address：0x0068 Total Reset Value：0x0003_0200

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:16]	RW	rd_opcode	SPI NAND/NOR Flash，非总线方式，DMA 读操作命令。(FAST_READ/READ/DUAL_READ)	0x03
[15:8]	RW	wr_opcode	对于SPI NAND/NOR Flash，非总线方式，DMA 写操作命令。	0x02
[7:6]	-	reserved	保留。	0x0
[5:4]	RW	rd_op_sel	读操作时，读数据区域选择。 00：读整个page； 01：只读OOB操作；其他：保留。	0x0
[3:2]	-	reserved	保留。	0x0
[1]	RW	rw_op	DMA读写模式选择。 0：DMA读； 1：DMA写。	0x0
[0]	RWSC	dma_op_ready	下发操作控制器状态。 0：控制器就绪；(软件只能配置为1，使能逻辑) 1：控制器忙。(逻辑只能配置为0，表示逻辑完成)	0x0

FMC_TIMEOUT_WR

FMC_TIMEOUT_WR为写操作TIMEOUT时间寄存器。

Offset Address：0x006C Total Reset Value：0x00FF_FFFF


Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	timeout_wr	编程操作busy等待期间，timeout时间长度。(器件响应超时时间)其单位为1个接口时钟周期。 (NAND/SPI NAND/SPI NOR Flash)	0x000000

FMC_OP_PARA

FMC_OP_PARA为OP操作参数选择寄存器。

Offset Address：0x0070 Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:2]	-	reserved	保留。	0x00000000
[1]	RW	rd_oob_only	OP下发寄存器读flash操作时，只读OOB(Out Of Band)相关的sector。 0：读page； 1：只读OOB。	0x0
[0]	-	reserved	保留。	0x0

FMC_BOOT_SET

FMC_BOOT_SET为BOOT设定寄存器。

Offset Address：0x0074 Total Reset Value：0x0000_0005

Bits	Access	Name	Description	Reset
[31:5]	-	reserved	保留。	0x0000000
[4]	RW	boot_otp_cfg	器件配置信息，使用OTP直接配置FMC_CFG寄存器的方式。 0：使用自适应Boot模式； 1：使用OTP模式。	0x0
[3]	-	reserved	保留。	0x0
[2]	-	reserved	保留。	0x1
[1]	RW	boot_quad_mode	对于SPI NAND FLASH，BOOT是否使用四线模式启动。复位值由管脚决定。 0：不使用，使用单线模式启动； 1：使用。	0x0
[0]	RW	boot_page0_cfg	Boot模式选择(SPI NAND/NAND Flash)。 0：默认启动方式； 1：省管脚启动方式。	0x1

FMC_LP_CTRL

FMC_LP_CTRL为低功耗控制寄存器。

Offset Address：0x0078 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:1]	-	reserved	保留。	0x00000000
[0]	RW	clk_gate_en	时钟门控选择。打开此功能，使用低功耗设计，逻辑选择关闭模块工作时钟。 0：时钟全部使能； 1：根据低功耗设计，关闭时钟。	0x0

FMC_EXPCMD

FMC_EXPCMD为扩展页命令寄存器。

Offset Address：0x00A0 Total Reset Value：0x8080_8080

Bits	Access	Name	Description	Reset
[31:24]	RW	ex_pcmd3	Flash扩展页写操作命令3	0x80
[23:16]	RW	ex_pcmd2	Flash扩展页写操作命令2。	0x80
[15:8]	RW	ex_pcmd1	Flash扩展页写操作命令1。	0x80
[7:0]	RW	ex_pcmd0	Flash扩展页写操作命令0。	0x80

FMC_EXBCMD

FMC_EXBCMD为扩展块命令寄存器。

Offset Address：0x00A4 Total Reset Value：0x0000_6060


Bits	Access	Name	Description	Reset
[31:16]	-	reserved	保留。	0x0000
[15:8]	RW	ex_bcmd1	Flash扩展块写操作命令1。	0x60
[7:0]	RW	ex_bcmd0	Flash扩展块写操作命令0。	0x60

FMC_ERR_THD

FMC_ERR_THD为ECC告警阈值寄存器。

Offset Address：0x00A8 Total Reset Value：0x0000_00FF

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7:0]	RW	fmc_err_thd	ECC校验告警阈值配置寄存器。当错误bit达到此阈值时，触发ECC校验告警中断。注： 1. 不可纠错时，无论此寄存器值是多少，都上报为不可纠错中断； 2. 设置为0和1等价，即只要有错误发生，都上报为告警中断； 3. 设置值大于可纠错范围时，不论出现多少bit错误，告警中断均不上报，只有可纠错和不可纠错中断产生。	0xFF

FMC_FLASH_INFO

FMC_FLASH_INFO为器件状态寄存器值。

Offset Address：0x00AC Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	RO	exp_bb_flag	扩展操作下发的只读OOB或者读page时，当前页坏块标志对应的未纠错数据	0x00
[23:16]	RO	bb_flag	只读OOB或者读page时，当前页坏块标志对应的未纠错数据	0x00
[15:8]	RO	exp_flash_status	扩展操作，控制器从器件读状态寄存器值。	0x00
[7:0]	RO	flash_status	器件读状态寄存器值。(比特含义详见各flash器件手册)	0x00

FMC_VERSION

FMC_VERSION为版本寄存器。

Offset Address：0x00BC Total Reset Value：0x0000_0100


Bits	Access	Name	Description	Reset
[31:0]	RO	version	FMC版本V100。	0x0000_0100

FMC_ERR_NUM0_BUF0

FMC_ERR_NUM0_BUF0为SPI NAND Flash和Nand Flash第一次buffer纠错信息0统计寄存器。

Offset Address：0x00C0 Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RO	err_num0_buf0	对于2KB，4KB，8KB及16KB page_size第一次buffer操作，前4KB数据错误统计寄存器。 bit[31:24]：第四KB数据纠错，错误数据统计寄存器。 bit[23:16]：第三KB数据纠错，错误数据统计寄存器。 bit[15:8]：第二KB数据纠错，错误数据统计寄存器。 bit[7:0]：第一KB数据纠错，错误数据统计寄存器。	0x0000_0000

FMC_ERR_ALARM_ADDRH

FMC_ERR_ALARM_ADDRH为ECC告警Flash地址高byte寄存器。

Offset Address：0x00D0 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7:0]	RO	fmc_err_alarm_addrh	当出现ECC告警中断时，最后一次触发中断的Flash操作地址高byte寄存器。	0x00

FMC_ERR_ALARM_ADDRL

FMC_ERR_ALARM_ADDRL为ECC告警flash地址低byte寄存器。

Offset Address：0x00D4 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RO	fmc_err_alarm_addrl	当出现ECC告警中断时，最后一次触发中断的Flash操作地址低4byte寄存器。	0x0000_0000

FMC_ECC_INVALID_ADDRH

FMC_ECC_INVALID_ADDRH为ECC不可纠错地址高byte寄存器。

Offset Address：0x00D8 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7:0]	RO	fmc_ecc_invalid_addrh	当出现ECC不可纠错时，最后一次触发中断的Flash操作地址高byte寄存器。	0x00

FMC_ECC_INVALID_ADDRL

FMC_ECC_INVALID_ADDRL为ECC不可纠错地址低4byte寄存器。

Offset Address：0x00DC Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RO	fmc_ecc_invalid_addrl	当出现ECC不可纠错时，最后一次触发中断的Flash操作地址低4byte寄存器。	0x0000_0000

FMC_EXP_OP_CTRL

FMC_EXP_OP_CTRL为扩展操作控制寄存器。

Offset Address：0x0100 Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:6]	-	reserved	保留。	0x0000000
[5:4]	RW	exp_rd_op_sel	扩展操作，读操作时，读数据区域选择。 00：读整个page； 01：只读OOB操作；其他：保留。	0x0
[3:2]	-	reserved	保留。	0x0
[1]	RW	exp_rw_op	扩展操作，下发器件的操作读写类型。 0：DMA读； 1：DMA写。	0x0
[0]	RWSC	exp_dma_op_ready	逻辑操作下发使能寄存器。 0：控制器就绪；(控制器自动清0) 1：控制器忙。(由软件配置为1) 软件下发操作时，配置为1，控制器操作完成后将自动清零。软件只能配置1，不能配置0。	0x0

FMC_EXP_ADDRH

FMC_EXP_ADDRH为扩展操作器件地址配置寄存器高byte。

Offset Address：0x0104 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7:0]	RW	exp_addrh	扩展操作，配置Flash的操作高byte地址。	0x00

FMC_EXP_ADDRL

FMC_EXP_ADDRL为扩展操作器件地址配置寄存器低4byte。

Offset Address：0x0108 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	exp_addrl	扩展操作，配置Flash器件的操作地址的低4byte。	0x0000_0000

FMC_EXP_DMA_SADDR_D0

FMC_EXP_DMA_SADDR_D0为扩展操作DMA操作DDR起始地址寄存器0。

Offset Address：0x010C Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	exp_dma_mem_saddr_d0	扩展操作，对于SPI NAND Flash，指示DMA操作，DDR操作数据基地址。	0x0000_0000

FMC_EXP_DMA_SADDR_OOB

FMC_EXP_DMA_SADDR_OOB为扩展操作DMA操作DDR存放OOB信息起始地址寄存器。

Offset Address：0x011C Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	exp_dma_mem_saddr_oob	扩展操作，读写OOB区数据的DDR基地址。	0x0000_0000

FMC_EXP_INT

FMC_EXP_INT为扩展操作中断状态寄存器。

Offset Address：0x0120 Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:6]	-	reserved	保留。	0x0000000
[5]	RO	exp_dma_err_int	DMA传输总线出现错误中断。 0：无中断； 1：有中断。	0x0
[4]	RO	exp_err_alarm_int	ECC校验告警中断。当错误的bit达到设定的阈值，产生中断。 0：无中断； 1：有中断。	0x0
[3]	RO	exp_err_inval_int	ECC校验不可纠正的错误。 8bit纠错模式下，校验1024byte数据中出现8bit以上错误，产生中断。 16bit纠错模式下，校验1024byte数据中出现16bit以上错误，产生中断。 24bit纠错模式下，校验1024byte数据中出现24bit以上错误，产生中断。 0：无中断； 1：有中断。	0x0
[2]	RO	exp_err_val_int	ECC校验可纠正的错误。 8bit纠错模式下，校验1024byte数据中出现1－8bit错误，产生中断。 16bit纠错模式下，校验1024byte数据中出现1—16bit错误，产生中断。 24bit纠错模式下，校验1024byte数据中出现1－24bit错误，产生中断。 0：无中断； 1：有中断。	0x0
[1]	RO	exp_op_fail_int	编程操作失败，上报中断。 0：无中断； 1：有中断。	0x0
[0]	RO	exp_op_done_int	controller本次扩展操作结束中断。写operation寄存器后，该标志自动清零。 0：无中断； 1：有中断。	0x0

FMC_EXP_INT_EN

FMC_EXP_INT_EN为扩展操作中断使能寄存器。

Offset Address：0x0124 Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:6]	-	reserved	保留。	0x0000000
[5]	RW	exp_dma_err_int_en	DMA传输总线出现错误中断使能。 0：禁止； 1：使能。	0x0
[4]	RW	exp_err_alarm_int_en	ECC校验告警中断。当错误的bit达到设定的阈值，产生中断。 0：禁止； 1：使能。	0x0
[3]	RW	exp_err_inval_int_en	ECC校验不可纠正错误，产生中断。 0：禁止； 1：使能。	0x0
[2]	RW	exp_err_val_int_en	ECC校验可纠正的错误，产生中断。 0：禁止； 1：使能。	0x0
[1]	RW	exp_op_fail_int_en	编程操作失败中断使能。 0：禁止； 1：使能。	0x0
[0]	RW	exp_op_done_int_en	FMC本次扩展操作结束中断。 0：禁止； 1：使能。	0x0

FMC_EXP_INT_CLR

FMC_EXP_INT_CLR为扩展操作中断清除寄存器。

Offset Address：0x0128 Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:6]	-	reserved	保留。	0x0000000
[5]	WO	exp_dma_err_int_clr	清除DMA传输总线错误中断，写1清除。	0x0
[4]	WO	exp_err_alarm_int_clr	清除exp_err_alarm中断，写1清除。	0x0
[3]	WO	exp_err_inval_int_clr	清除exp_err_invalid中断，写1清除。	0x0
[2]	WO	exp_err_val_int_clr	清除exp_err_valid中断，写1清除。	0x0
[1]	WO	exp_op_fail_int_clr	清除exp_op_fail中断，写1清除。	0x0
[0]	WO	exp_op_done_int_clr	清除exp_op_done中断，写1清除。	0x0

FMC_EXP_ERR_NUM0_BUF0

FMC_EXP_ERR_NUM0_BUF0为扩展操作第一次buffer纠错信息0统计寄存器。

Offset Address：0x012C Total Reset Value：0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RO	exp_err_num0_buf0	对于2KB，4KB，8KB及16KB page_size第一次buffer操作，前4KB数据错误统计寄存器。 bit[31:24]：第四KB数据纠错，错误数据统计寄存器。 bit[23:16]：第三KB数据纠错，错误数据统计寄存器。 bit[15:8]：第二KB数据纠错，错误数据统计寄存器。 bit[7:0]：第一KB数据纠错，错误数据统计寄存器。	0x0000_0000

FMC_DMA_SADDRH_D0

FMC_DMA_SADDRH_D0为DMA操作DDR起始地址高32位寄存器0。

Offset Address：0x0200 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	dma_mem_saddrh_d0	对于SPI NOR Flash，指示DMA操作DDR起始地址高32位。对于SPI NAND Flash，指示DMA操作，DDR操作数据基地址。	0x0000_0000

FMC_DMA_SADDRH_OOB

FMC_DMA_SADDRH_OOB为DMA操作DDR存放OOB信息起始地址高32位寄存器。

Offset Address：0x0210 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	dma_mem_saddrh_oob	读写OOB区数据的DDR基地址高32位。	0x0000_0000

FMC_EXP_DMA_SADDRH_D0

FMC_EXP_DMA_SADDRH_D0为扩展操作DMA操作DDR起始地址高23位寄存器0。

Offset Address：0x0300 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	exp_dma_mem_saddrh_d0	扩展操作，对于SPI NAND Flash，指示DMA操作，DDR操作数据基地址的高32位。	0x0000_0000

FMC_EXP_DMA_SADDRH_OOB

FMC_EXP_DMA_SADDRH_OOB为扩展操作DMA操作DDR存放OOB信息起始地址高23位寄存器。

Offset Address：0x0310 Total Reset Value：0x0000_0000


Bits	Access	Name	Description	Reset
[31:0]	RW	exp_dma_mem_saddrh_oob	扩展操作，读写OOB区数据的DDR基地址的高32位。	0x0000_0000
