前言

概述

本文介绍HiSpark Studio AI 插件工具，如何通过该工具进行模型量化、模型转换、模型评估，以及后续应用开发等功能。

读者对象

本文档主要适用于以下工程师：

  • 技术支持工程师

  • AI开发工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号

说明

表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。

表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。

表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。

用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。

“须知”不涉及人身伤害。

对正文中重点信息的补充说明。

“说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本

发布日期

修改说明

02

2026-04-28

修改Hi3322的“ 压缩历史显示界面 中”Accuracy字段详细说明。

01

2026-03-27

第一次正式版本发布。

HiSpark Studio AI简介

关于HiSpark Studio AI

HiSpark Studio AI是面向开发者提供的超轻量级AI应用开发平台，具备高集成、高专业、高易用等特征，聚焦嵌入式AI应用场景，提供模型压缩、模型转换、应用开发、端侧部署、性能调优的全流程开发平台。

  • 高集成

    • 一站式开发平台，支持模型压缩/转换/推理/部署/调试等功能。

    • 统一的IDE界面和API接口，支持CPU/NPU等芯片AI应用开发和部署。

  • 高专业

    • 高效的模型压缩，支持ONNX/TFLITE等AI模型。

    • 超轻量的模型部署，支持KB级RAM嵌入式设备。

  • 高易用

    • 提供VS Code插件，方便安装和使用。

    • 支持性能/精度可视化分析，方便调试。

  • 功能介绍

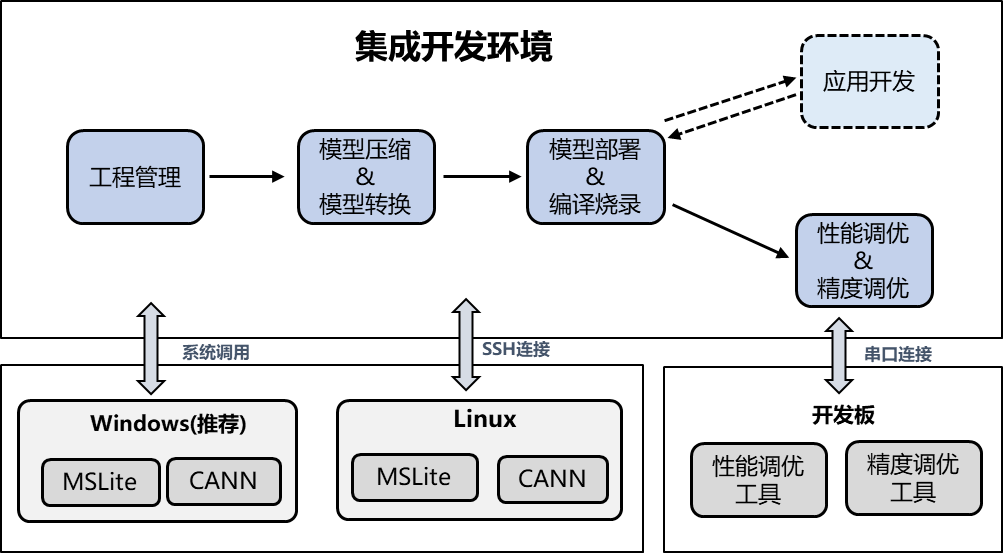

    HiSpark Studio AI功能架构如图1所示。具备核心功能有：

    • 导入ONNX/TFLITE等格式的AI模型，初始化开发环境。

    • 通过集成的NPU/CPU工具链可以进行模型压缩和转换。

    • 导入SDK并参考Sample进行用户AI应用开发。

    • 编译用户AI应用，烧录到嵌入式设备进行部署。

    • 根据串口日志检测性能精度是否达成目标。

    图 1 HiSpark Studio AI 功能架构

安装方案介绍

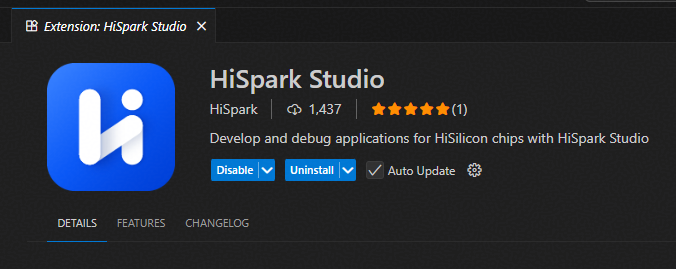

须知： 若之前已经安装过DevEco相关的插件，请手动禁用或者卸载所有与DevEco相关的插件，否则会与HiSpark Studio插件功能冲突。

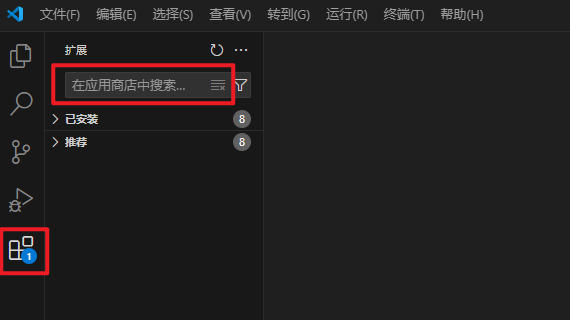

  1. 打开VS Code插件市场。

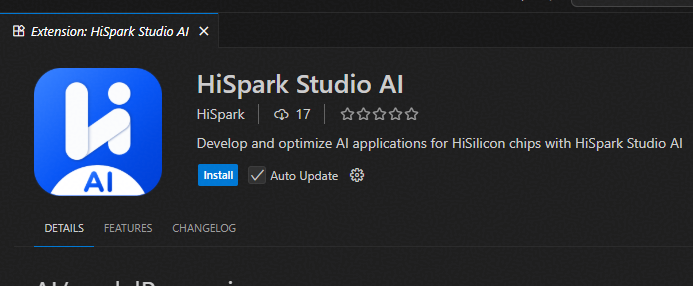

  2. 搜索并安装HiSpark Studio AI。

    为保证功能正常运行，还需安装HiSpark Studio插件，需安装v26.4.1版本。

窗口介绍

整体窗口介绍

HiSpark Studio AI整体窗口如图1所示，主要包含两个部分：

  1. 侧边栏：HiSpark Studio AI功能导航栏。

  2. 工作区：HiSpark Studio AI工作区。

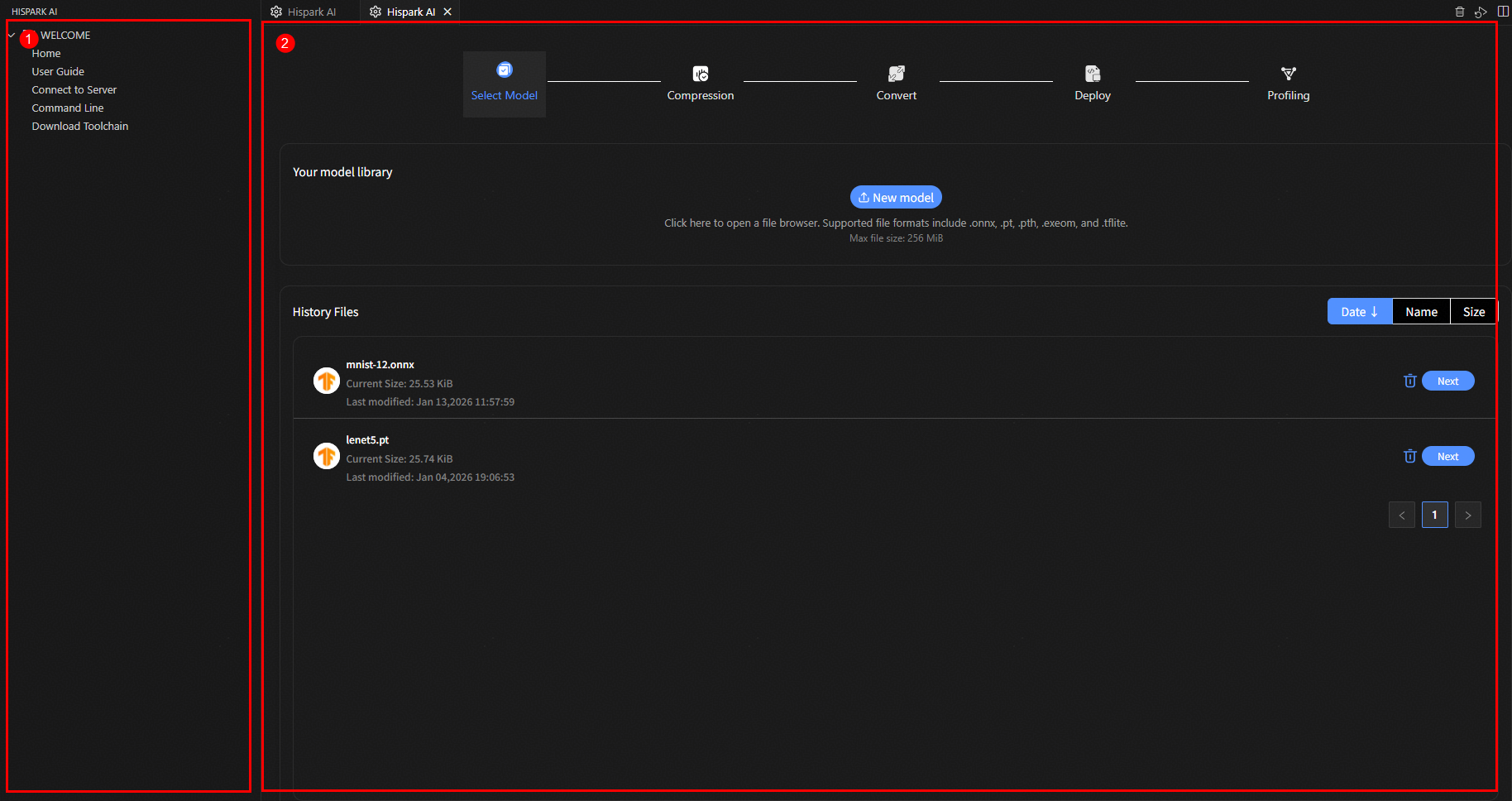

图 1 HiSpark Studio AI整体窗口

侧边栏

侧边栏为功能导航栏，展示了HiSpark Studio AI插件提供的五个主要功能，分别为：

  1. Home（主页）：单击进入新建/导入工程，或在已打开工程的情况下进入HiSpark Studio AI模型选择主界面。

  2. User Guide（用户指南）：单击在工作区打开用户指南，提供快速入门指南。

  3. Connect to Server（连接服务器）：单击连接至服务器。

  4. Command Line（命令行工具）：单击在命令行中运行HiSpark Studio AI的量化、转换等功能。

  5. Download Toolchain（下载工具链）：单击下载运行HiSpark Studio AI插件所需要的工具链，并自动配置环境。

工作区

工作区为插件核心功能展示区域，详细交互逻辑请参见后续章节。

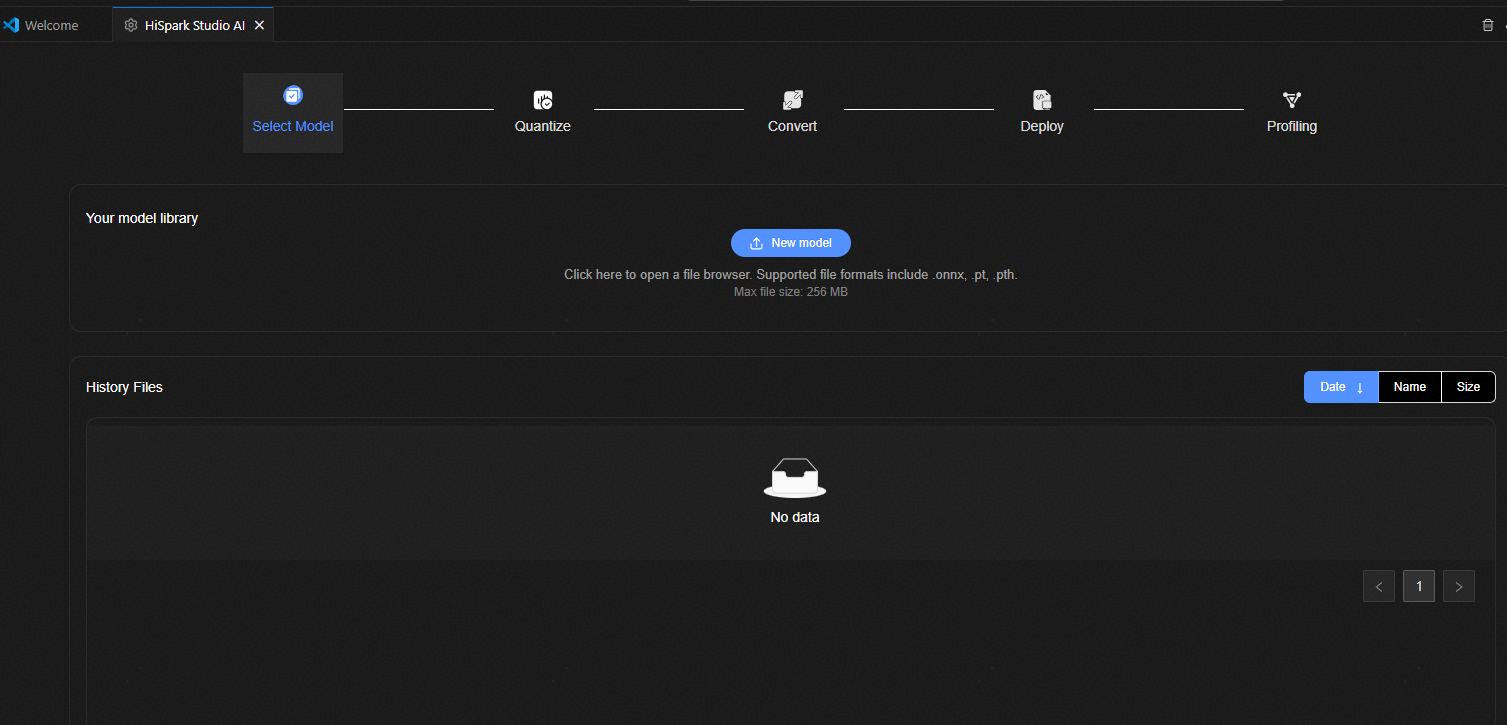

图 1 HiSpark Studio AI核心工作区示意图

关键概念

本文档中涉及如下概念，在此处做统一说明。

AMCT

AMCT（Ascend Model Compression Toolkit，简称AMCT）是一个针对昇腾芯片的深度学习模型压缩工具包，提供量化、张量分解等多种模型压缩特性，压缩后的模型体积变小，部署到NPU IP加速器上后可使能低比特运算，提高计算效率，从而实现性能提升。有关AMCT具体操作请参考《AMCT模型压缩工具用户指南》。

ATC

昇腾张量编译器（Ascend Tensor Compiler，简称ATC）是CANN异构计算架构体系下的模型转换工具，它可以将开源框架的网络模型转换为NPU IP加速器支持的离线模型。有关ATC具体操作请参考《ATC离线模型编译工具用户指南》。

数据准备与环境搭建

数据准备

模型的训练后量化校准、量化感知训练、量化精度评估以及上板精度评估等操作需要对应数据，请按照如下格式准备数据：

  • 数据存储为npy格式，每个文件对应一个与网络输出张量匹配的样本。

  • 若模型有多个输出，则不同的输出必须存储在不同的目录中。同一个样本不同的输出名称需要保持一致。

  • 分类任务真值存储为csv格式。包含两列sample和label，其中sample表示样本的名称，和npy文件名保持一致。label表示标签值。csv文件示例见表1。

    表 1 分类真值标签csv表格示例

    sample

    label

    sample_00000_7.npy

    7

    sample_00001_2.npy

    2

环境搭建

环境配置请参考《HiSpark.AI 快速入门指南》。

Hi3863操作指南

工程创建

约束说明

须知： 新建工程需要满足以下条件：

  1. 用户使用WS63 SDK版本需要社区版本（WS63社区链接） 或海思发布的商用版本。商用客户优先使用商用版本。

  2. SDK存放路径必须为英文路径。

界面介绍

首页

单击HiSpark Studio AI插件中的“Home”按钮，进入首页如图1所示。

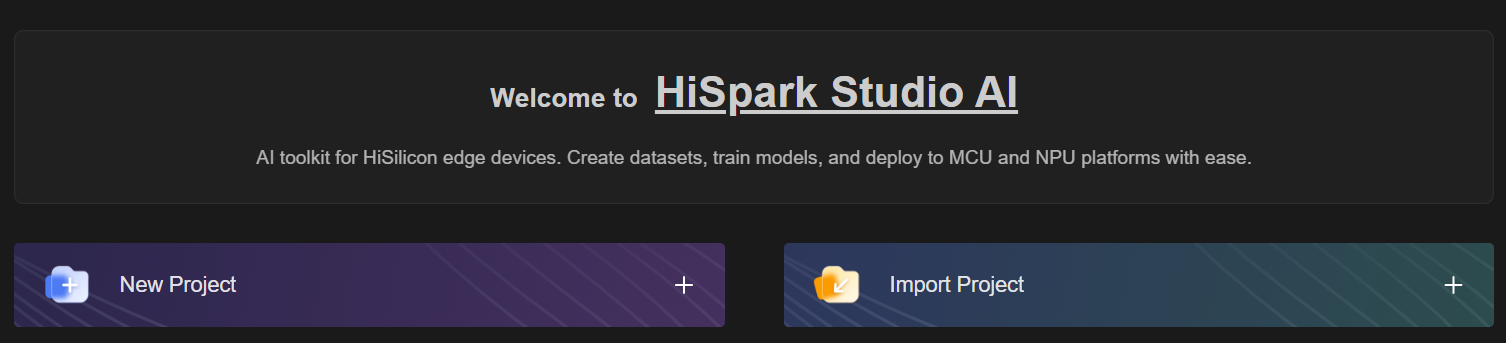

图 1 HiSpark Studio AI首页

若用户首次使用HiSpark Studio AI，单击“New Project”即可创建新项目。若用户需要项目迁移，也可以选择“Import Project”导入已有项目。

新建工程配置界面

选择芯片为WS63，选择已准备好的SDK目录，工程项目目录选择SDK相同路径即可。

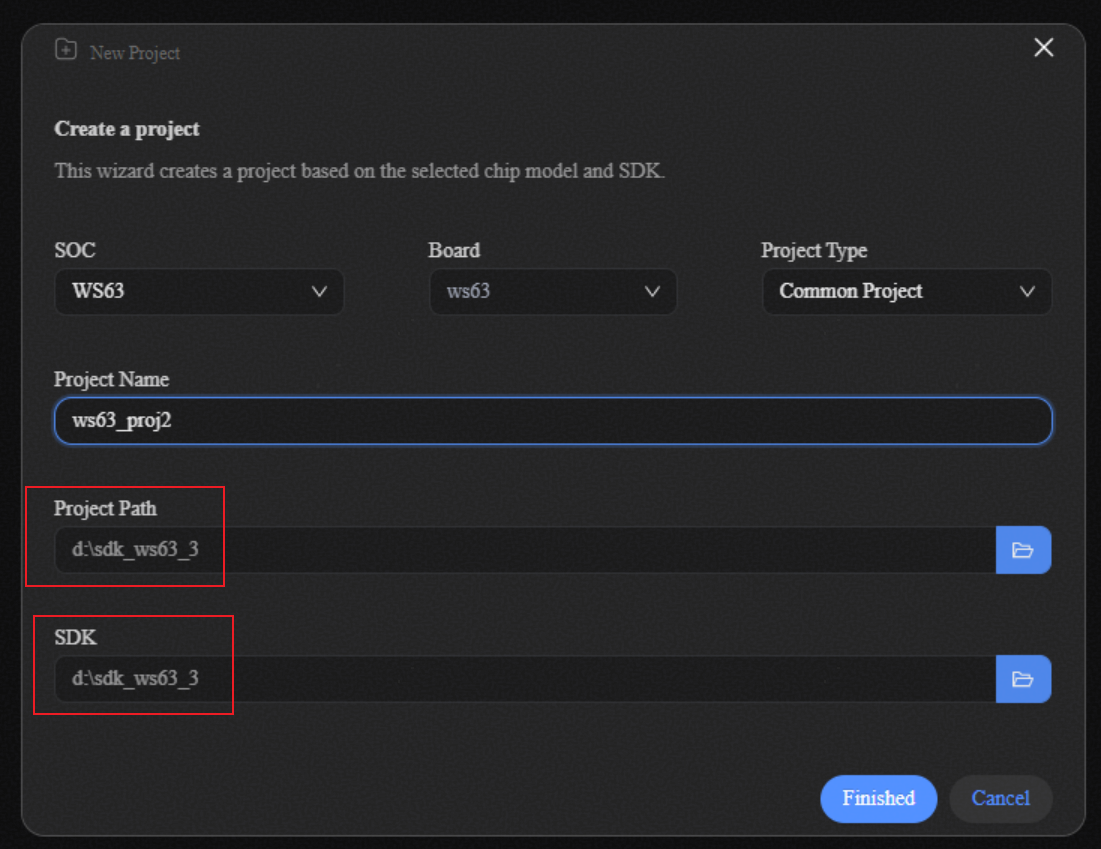

图 1 HiSpark Studio AI新建工程配置界面

新建工程导入页面的具体逻辑如下，参数详细配置如表1所示。

  1. 选择芯片“SOC”为WS63，“Board”为WS63，“Project Type”为Common Project通用项目。

  2. 填写“Project Name”为项目名称。

  3. 配置“Project Path”以及“SDK”，一般情况下，配置为下载的SDK路径。

表 1 新建工程参数配置

参数

说明

SOC

AI部署工程SOC类型。

Board

AI部署工程所用具体单板型号。

Project Name

项目名称。

Project Path

工程配置相关文件存放路径。

SDK

SDK文件存放路径。

Finished

完成新建文件。

Cancel

取消新建文件。

须知：

  1. 用户需要提前准备WS63 SDK解压到指定目录，一级目录包含application、tools等文件夹。

  2. 通常情况下，用户将“SDK”和“Project Path”设置为相同路径即可。如果用户有将“.hiproj”等项目文件与SDK文件夹分开放置的需求，可以创建一个新的文件夹，专门用于放置项目文件，并单独配置到“Project Path”中。

模型导入

模型导入主要帮助用户将本地已经训练好的ONNX模型或者TFLITE模型加载到HiSpark Studio AI中，并且记录之前的导入记录。

约束说明

须知： 用户导入的模型有以下约束：

  1. ONNX模型满足Opset版本小于等于18。

  2. TFLITE推荐版本为Tensorflow 2.13。

  3. ONNX以及TFLITE模型中的算子必须位于列表中，具体清单请参考《HiSpark. AI 转换工具 使用指南》。

  4. 目前仅支持浮点ONNX以及TFLITE模型，量化后的模型暂时不支持。

界面介绍

整体界面

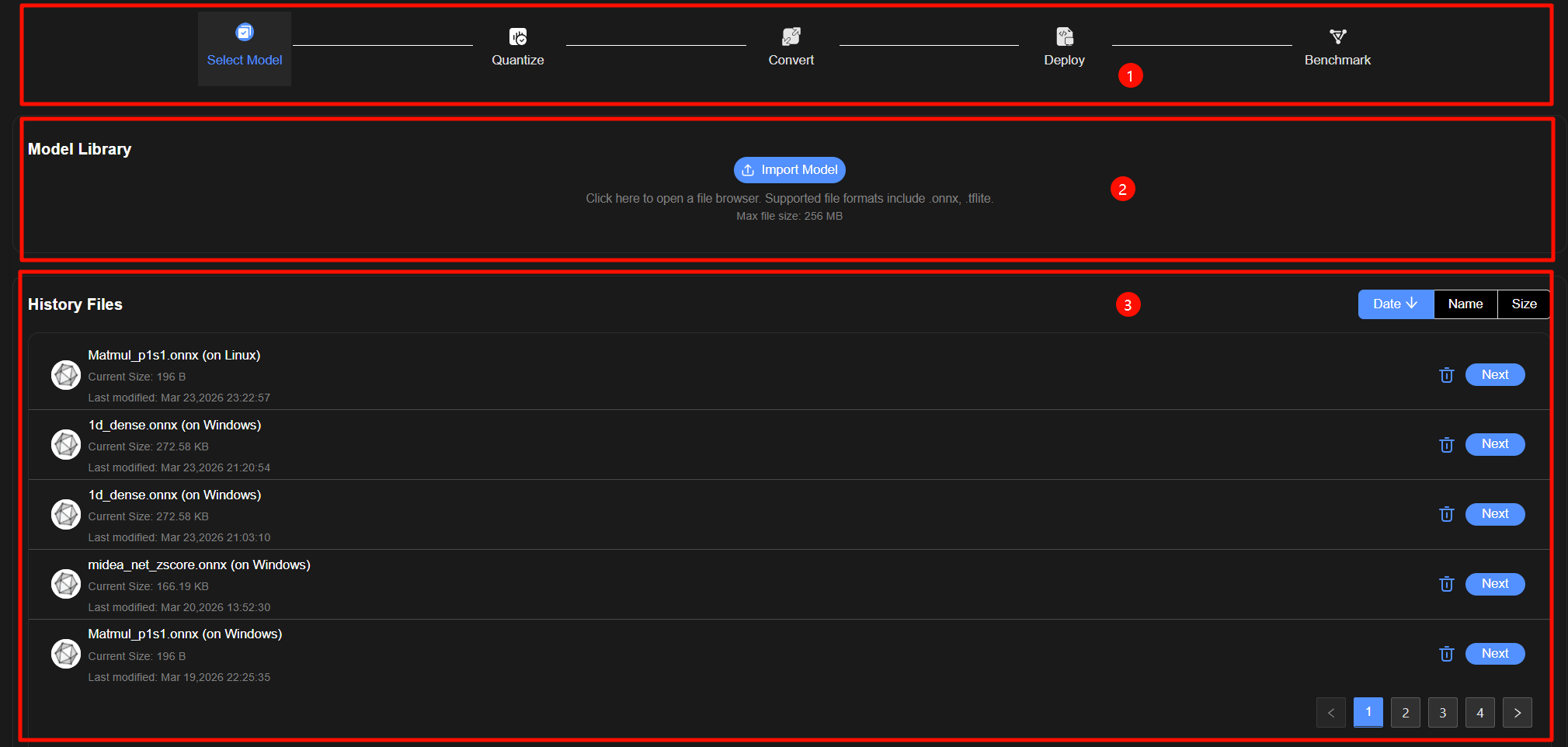

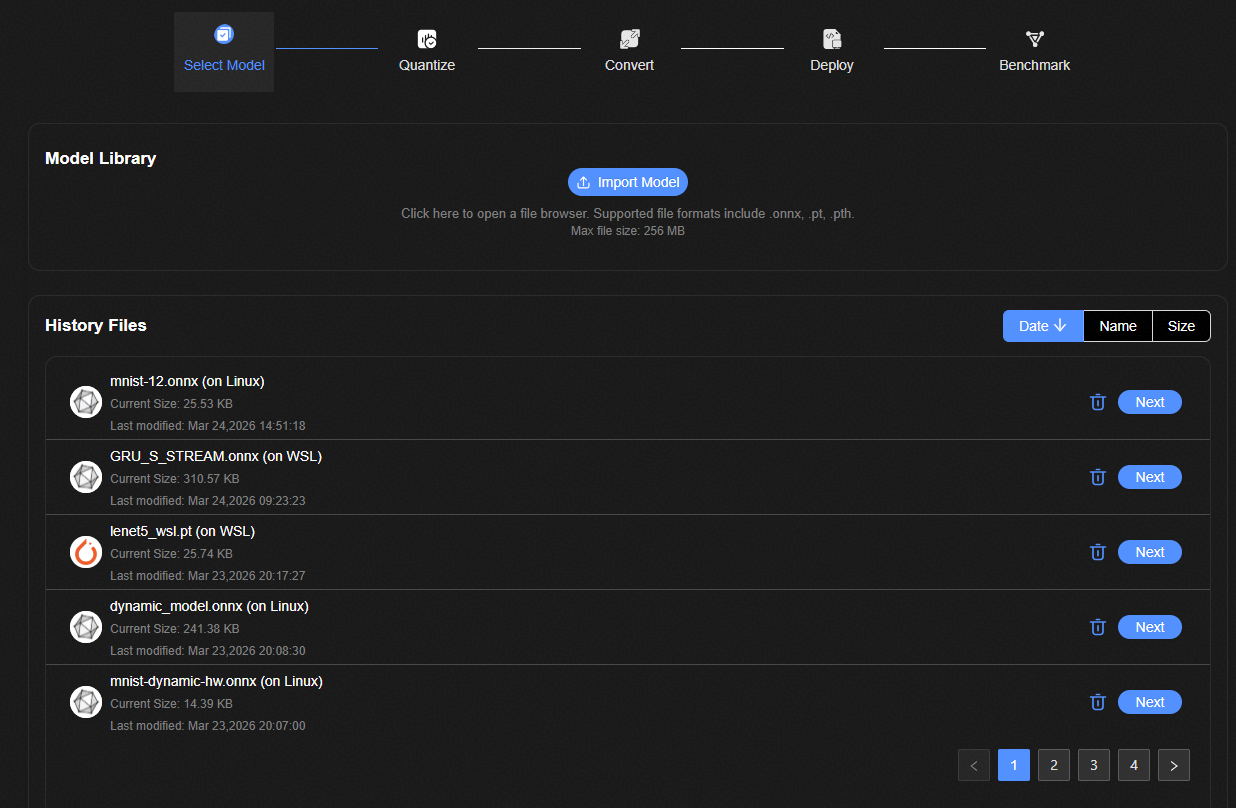

图 1 模型导入整体页面

模型导入的界面如图1所示。主要包含以下部分：

  1. 跳转标签（Select Model -> Quantize -> Convert -> Deploy -> Benchmark），当存在历史操作记录时，完成界面的切换。

  2. 模型选择页面，用于选择部署目标模型。

  3. 历史模型选择记录页面，显示所有的选择过模型的大小、修改时间，并提供回溯历史步骤以及删除功能。

模型导入步骤如下：

  1. 进入模型选择页面，单击“Import Model”按钮，选择对应的Mnist ONNX模型，测试模型请参考Mnist-12.onnx。

  2. 模型导入结束，进入量化页面。

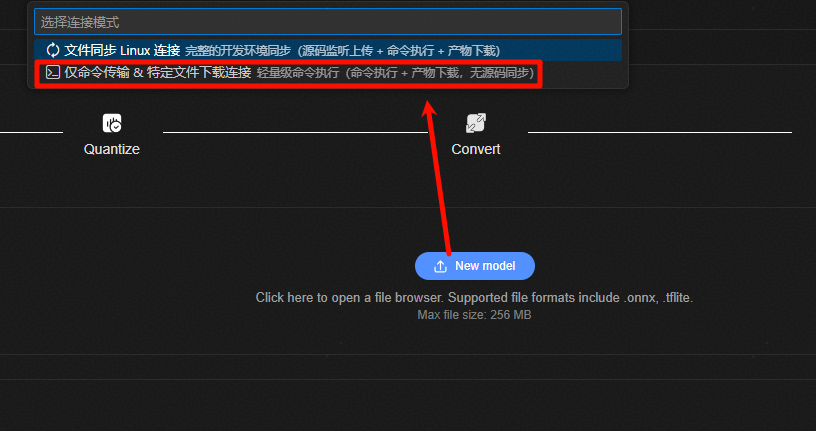

Linux导入配置界面（仅Linux端用户需要关注）

  1. 首次单击“Import Model”按钮，需要用户填写服务器相关配置，用于连接远端服务器（需要先按照快速入门指南环境准备章节配置环境）。

  2. 单击“仅命令传输 & 待定文件下载连接”按钮。

图 1 Linux服务器连接选项页面

模型量化

约束说明

须知： 在进行模型压缩前，有以下约束：

  1. 模型压缩仅针对ONNX以及TFLITE两种格式的模型。

  2. 模型压缩仅支持未进行过量化的模型，已量化完成的ONNX以及TFLITE不支持。

  3. 任何网络都会被处理为分类网络，带标签的量化精度准确率评估仅针对网络输入为[N, D]格式。

量化前提

用户需要准备模型量化的输入数据（Linux用户需要提前将数据放置到Docker环境所在的服务器上），可参考《快速入门指南》的“样例运行”章节准备。

界面介绍

整体界面

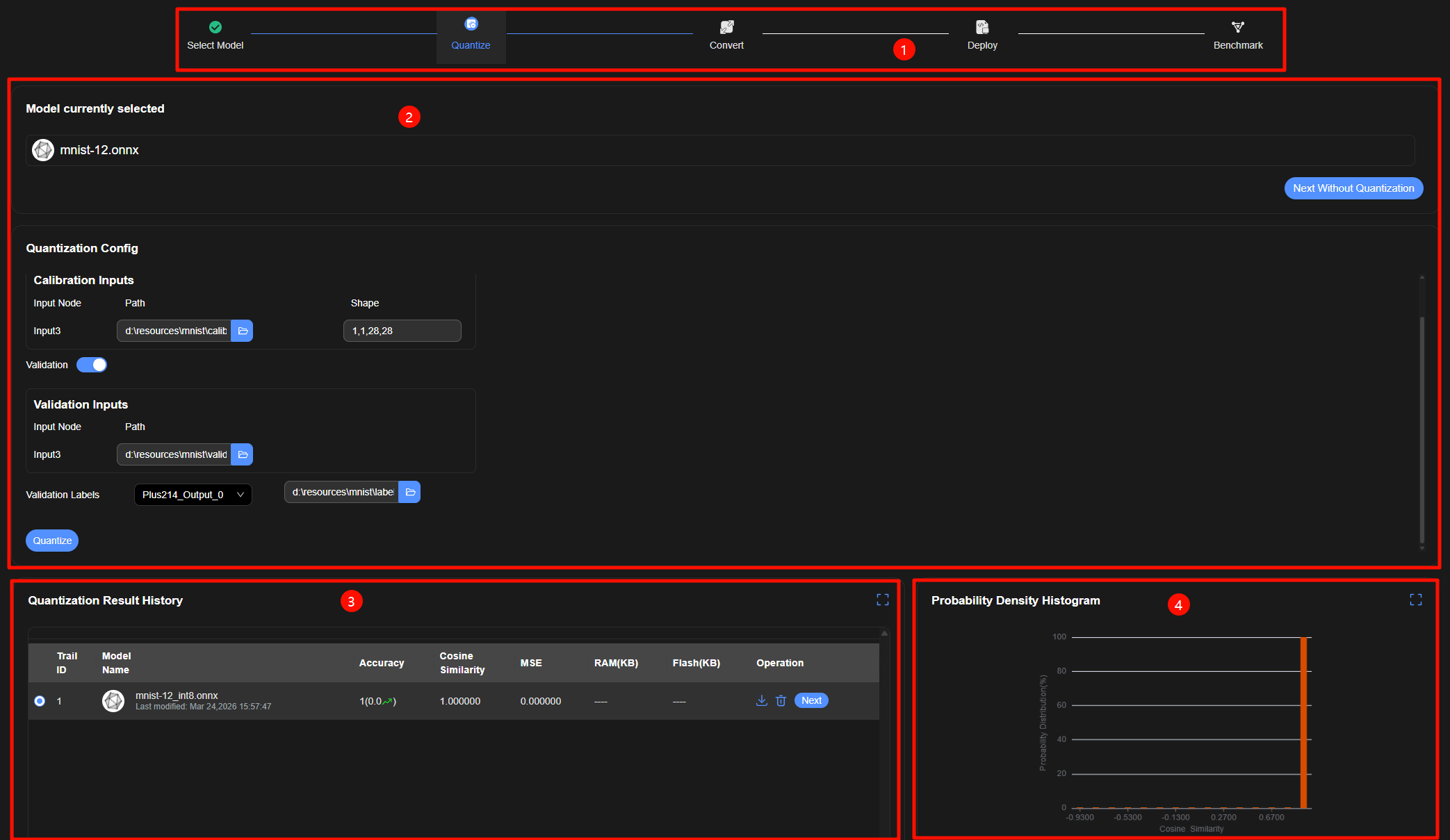

图 1 模型量化示意图

模型压缩界面如图1所示，整体界面主要包含四个部分：

  1. 跳转标签页面，能否跳转到该量化记录关联的前后步骤。

  2. 量化参数配置界面。

  3. 压缩历史显示界面，显示所有的量化网络余弦相似度、MSE、准确率等指标。

  4. 样本精度分布直方图显示界面，显示验证集量化输出与浮点标杆相似度的直方图界面。

量化步骤如下：

  1. 进入量化页面，配置量化参数，参数详情请参见“量化参数配置页面”。

    说明： 量化输入数据以及验证输入数据需要输入文件夹路径，文件夹内数据保持为npy格式。 多输入模型不同输入文件夹内每个npy文件名称代表样本名，样本名称需要保持一致。

  2. 单击“Quantize”按钮，输出量化余弦相似度、准确率以及MSE等结果；单击“Next Without Quantization”按钮，直接跳过3和4进入转换步骤。

  3. 在量化历史配置界面与验证集精度直方图分布界面，查看量化结果。

  4. 单击“Next”进入下一步。

量化参数配置页面

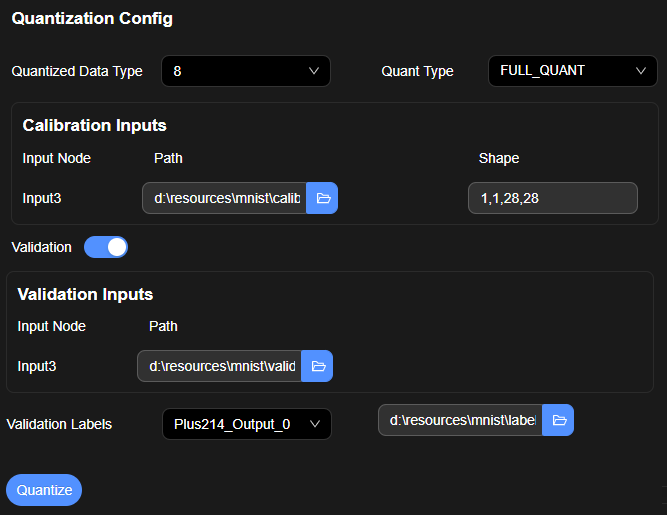

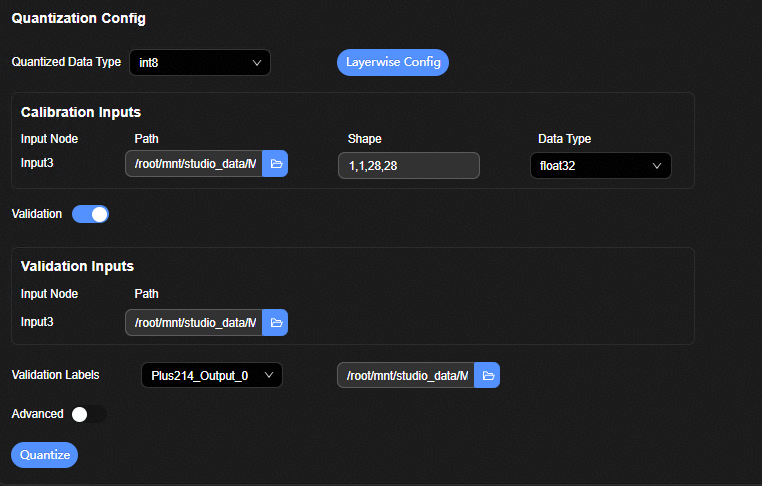

图 1 模型量化参数配置界面

参数解释如表1所示。

表 1 量化参数配置

参数

说明

Quantized Data Type

数据量化的数据位数。目前仅支持8bit量化，权重或激活值会转换成int8类型来参与计算。

Quant Type

数量量化类型。目前仅支持全量化。

  • FULL_QUANT：支持量化的算子权重以及中间层张量会被同时量化为低精度。

Calibration Inputs

用户在该表格中输入量化的校准数据。表格中各列的含义如下所示：

  • Input Node：网络输入节点的名称。
  • Path：校准数据的目录。目录中存放和模型输入匹配的npy文件数据。若模型有多个输入，同一个校准样本的多个输入npy文件文件名必须保持一致。
  • Shape（不可配置）：网络输入张量的形状。

Validation

使能验证开关。当开关打开时，验证数据集输入界面展开，如图3所示。

Validation Inputs

用户在该表格中输入量化评估网络的验证数据集。表格中各列的含义如图3所示：

  • Input Node：网络输入节点的名称。
  • Path：验证数据的目录。目录中存放和模型输入匹配的npy文件数据。若模型有多个输入，同一个验证样本的多个输入npy文件文件名必须保持一致。

Validation Labels

使能开关打开后，输入含分类真值标签的csv表格文件。文件中的表格格式如表2所示。各列的含义如下所示：

  • sample：验证样本的名称。
  • label：验证样本的标签值。

Quantize

开始量化按钮。

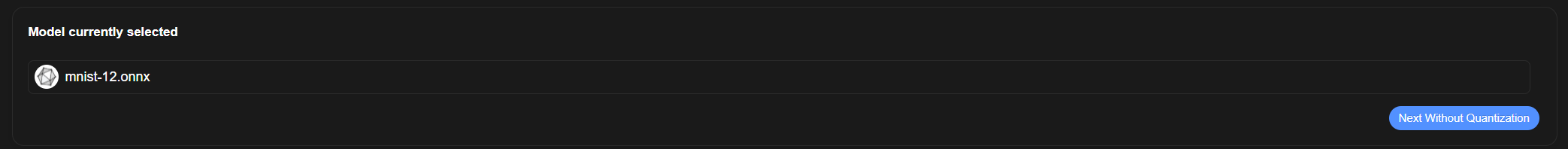

图 2 跳过量化按钮

单击“Next Without Quantization”按钮，即可跳过量化步骤，直接转换成浮点模型。

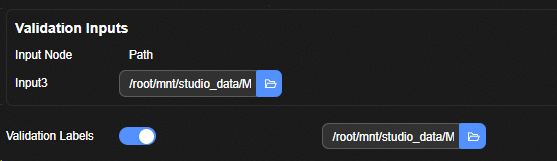

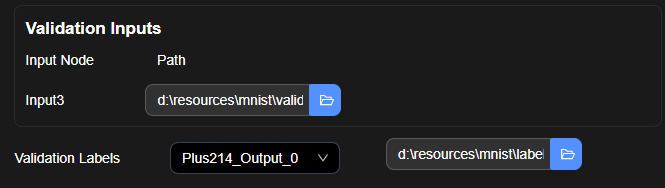

图 3 验证数据输入页面

Validation Labels输入csv格式如表2所示。

表 2 label.csv文件内容

sample

label

sample_00000_7.npy

7

sample_00001_2.npy

2

说明： label.csv中为样本分类的真值标签。文件中的表格格式如表2所示。其中sample列表示样本的名称，label列表示样本对应的真值标签。

量化历史配置界面

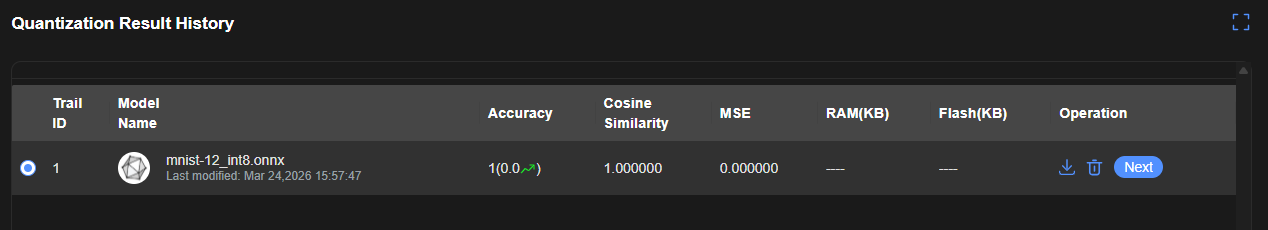

量化历史显示窗口如图1所示。

图 1 量化历史配置页面

该窗口以表格的方式显示历史量化的结果。表头解释如表1所示。

表 1 历史压缩结果表头说明

项目

说明

Trail ID

网络量化结果的序号。

Model Name

网络的名称，以及模型大小和修改时间。

Accuracy

表示分类结果准确率，使用标签真值计算。

Cosine Similarity

余弦相似度，使用量化评估网络的输出和原始浮点网络的输出计算。

MSE

均方误差，使用量化评估网络的输出和原始浮点网络的输出计算。

RAM(KB)

上板AI相关RAM内存估计。

FLASH(KB)

上板AI相关FLASH内存估计。

Operation

操作按钮：

  • ：下载压缩结果。下载的压缩包中包含：
    • {模型名称}.ms：量化后模型IR。
    • {模型名称}.cfg：量化配置。
    • quant_plot.json：量化评估结果文件。
  • ：删除当前记录。
  • ：跳转到模型转换页面，在模型转换页面对当前行对应的压缩网络进行模型转换。

验证集精度分布直方图显示界面

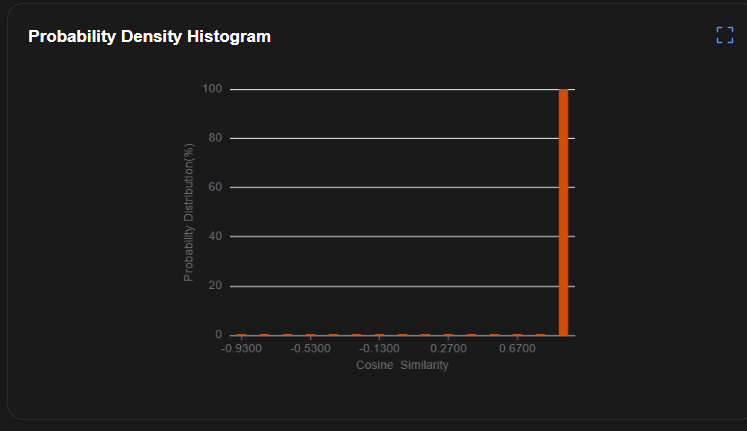

验证集精度分布直方图显示窗口如图1所示，该窗口显示验证集的余弦相似度的分布图。横轴为余弦相似度，纵轴为验证集样本的百分比。

图 1 验证集精度分布直方图显示界面

模型转换

约束说明

须知： WS63模型转换需要满足以下条件：

  1. 用户转换的模型格式、版本以及算子需要满足条件详见“约束说明”以及“约束说明”。

  2. 用户需要确保Docker容器中MSLite工具链配套环境的完备性（Windows侧用户保证toolchain文件中tools下存在“mindspore-xxx-lite-xxx.x.x-win-x64”文件夹；Linux侧用户保证Docker容器内“/usr/src/mindspore”存在对应的“mindspore-xxx-lite-xxx.x.x-linux-x64”文件夹）。

转换前提

用户已成功完成量化或跳过量化，且量化所用的校准数据位置不改变。

界面介绍

整体界面

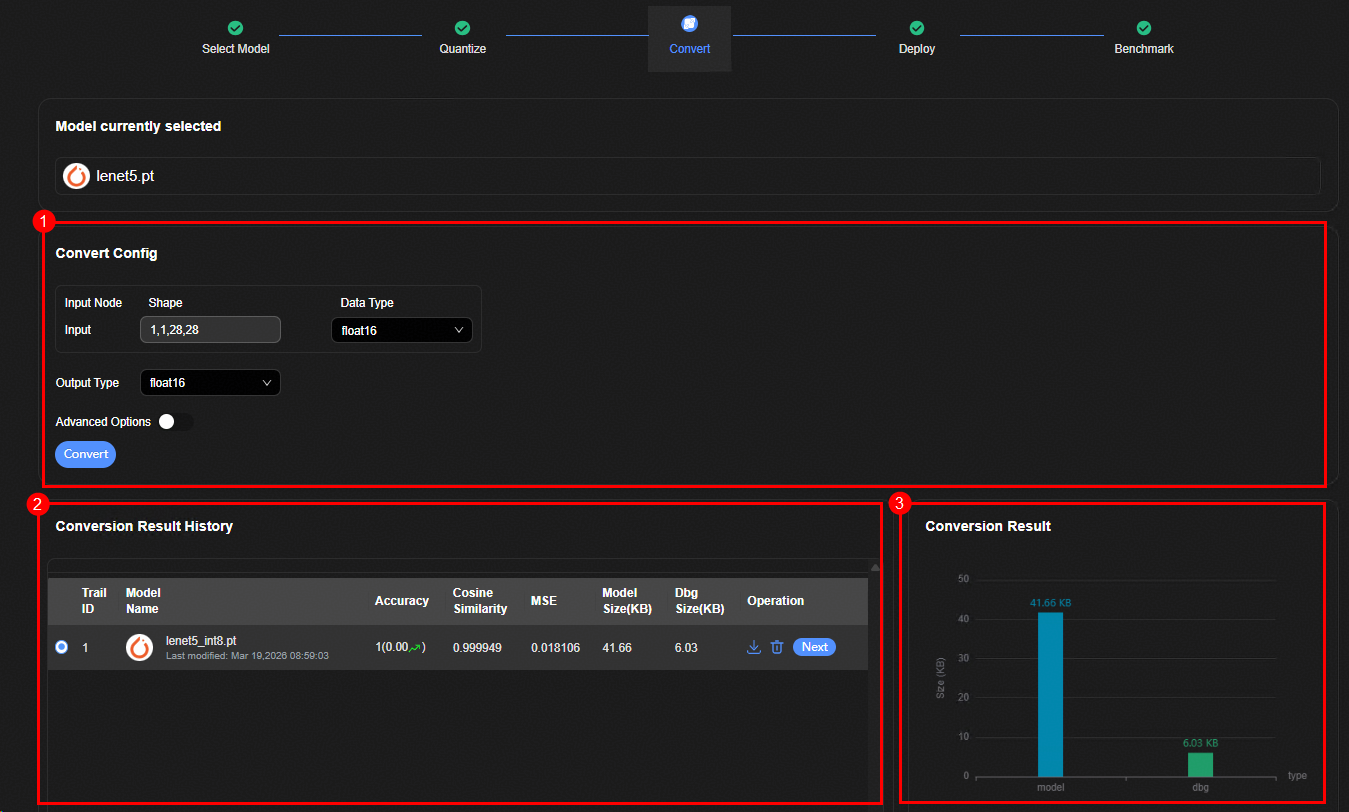

图 1 模型转换整体界面

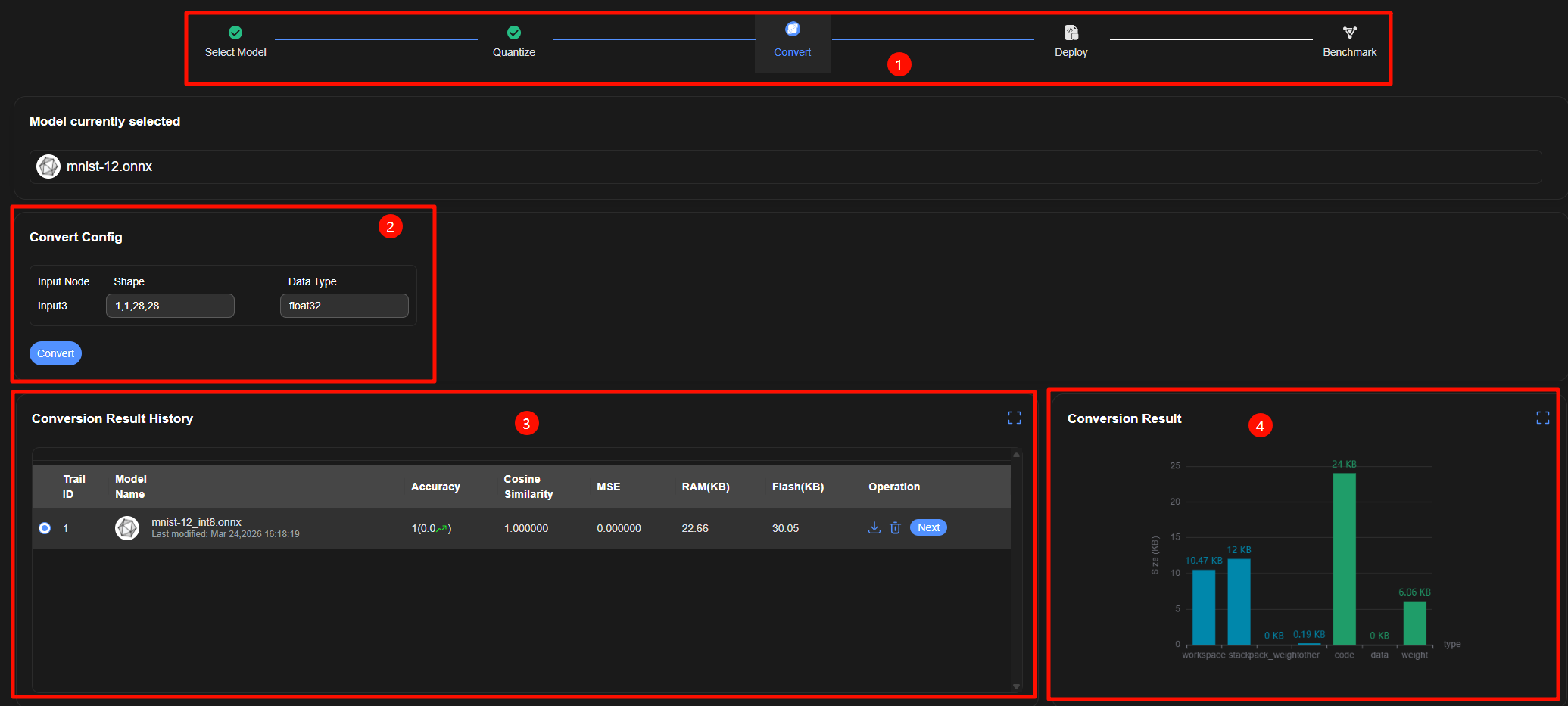

模型转换整体界面如图1所示，主要包含四个部分：

  1. 跳转标签页面，能否跳转到该量化记录关联的前后步骤。

  2. 转换参数配置界面。

  3. 历史转换记录配置界面，显示所有的转换网络余弦相似度、MSE、准确率、RAM、FLASH等指标。

  4. 转换结果RAM/FLASH对比界面，显示模型转换预估上板的各项RAM/FLASH估计。

转换步骤：

  1. 进入转换页面，配置转换参数，参数详情详见“转换参数配置页面”。

  2. 单击“Convert”按钮，输出转换RAM/FLASH等结果。

  3. 单击“Next”进入下一步。

转换参数配置页面

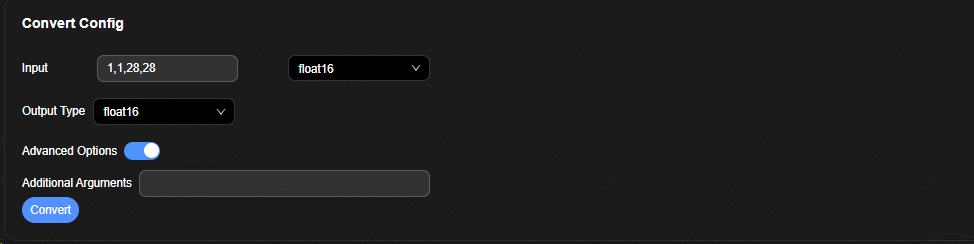

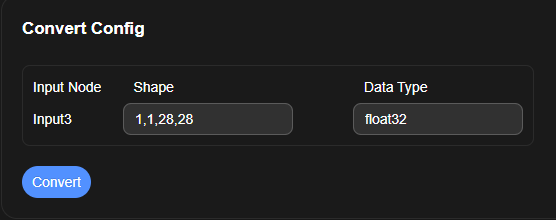

图 1 转换参数配置页面

参数说明如表1所示。

表 1 转换参数配置

参数

说明

Input Node（不可配置）

输入变量名称。

Shape（不可配置）

输入变量形状。

Data Type（不可配置）

输入变量的数据类型。

Convert

开始转换按钮。

转换历史配置界面

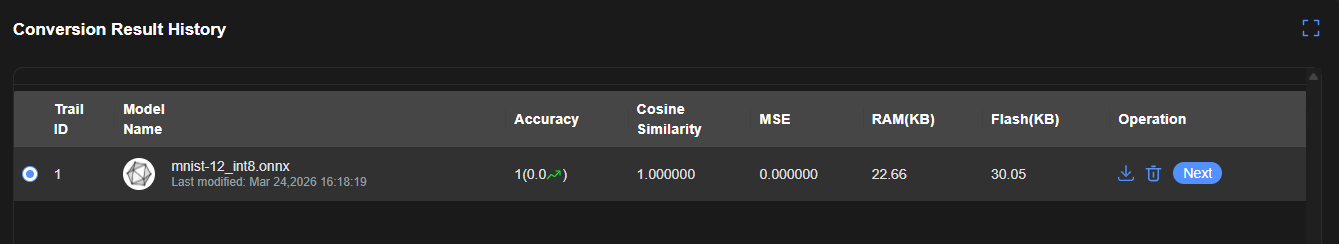

图 1 历史转换结果配置界面

该窗口以表格的方式显示历史转换的结果。表头说明如表1所示。

表 1 历史转换结果表头说明

项目

说明

Trail ID

网络转换结果的序号。

Model Name

网络的名称，以及模型大小和修改时间。

Accuracy

表示分类结果准确率，使用标签真值计算。

准确率表示的格式：{量化模型准确率}({量化模型与原始浮点模型准确率对比})

  • ：表示量化后模型的准确率为0.99，与原始浮点网络模型相比上升0.01。
  • ：表示量化后模型的准确率为0.95，与原始浮点网络模型相比下降0.01。

Cosine Similarity

余弦相似度，使用量化评估网络的输出和原始浮点网络的输出计算。

MSE

均方误差，使用量化评估网络的输出和原始浮点网络的输出计算。

RAM(KB)

上板AI相关RAM内存估计。

FLASH(KB)

上板AI相关FLASH内存估计。

Operation

操作按钮：

  • ：下载转换结果。下载的压缩包中包含：
    • micro_gen文件夹：转换后的工程文件。
    • converter.cfg：转换配置。
    • convert_plot.json：转换评估结果文件。
  • ：删除当前记录。
  • ：跳转到部署页面，对模型进行进一步的部署与调优。

内存占用分布条形图显示界面

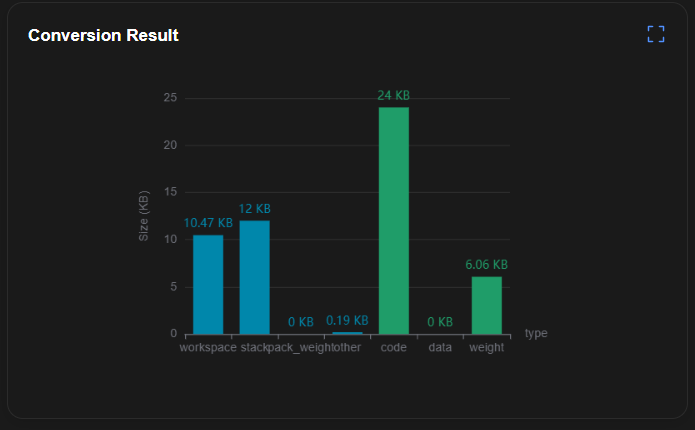

图 1 AI上板各存储占用分布

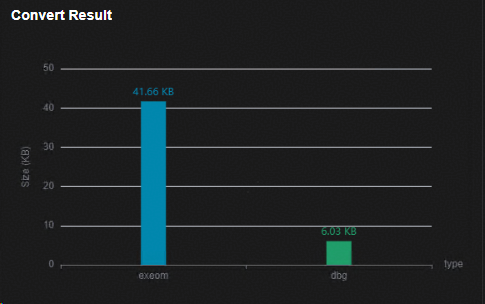

AI上板存储占比如图1所示，蓝色显示为RAM占用，绿色显示为FLASH占用，各参数显示具体含义如表1所示。

表 1 内存占用分布条形图各项含义

项目

所属类型

说明

workspace

RAM

存储输入输出中间数据所需的工作空间RAM大小。

stack

RAM

AI推理栈空间所占用大小。

pack_weight

RAM

AI推理针对权重额外辅助空间占用大小。

other

RAM

其他对输入输出张量元信息存储占用等大小（输入输出张量名称，张量shape等）。

code

FLASH

AI推理相关算子，Runtime代码段占用。

data

FLASH

AI推理过程中数据段占用。

weight

FLASH

AI推理参数FLASH存储代码段占用（非数据段）。

部署

约束说明

须知： WS63模型部署需要满足以下条件： 用户必须已成功完成模型转换。

界面介绍

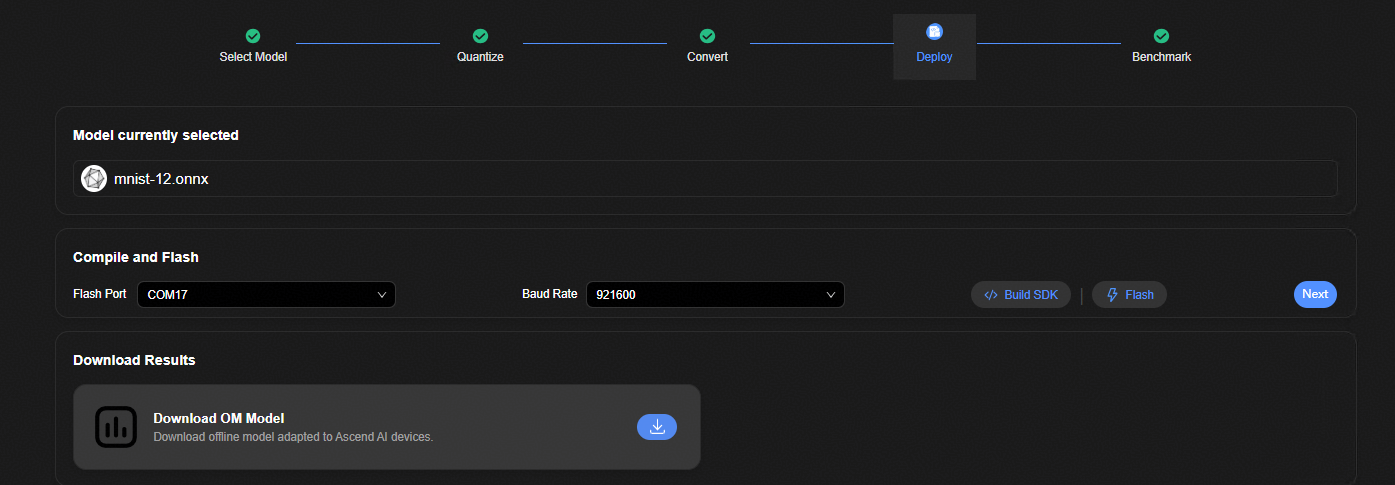

图 1 模型部署页面

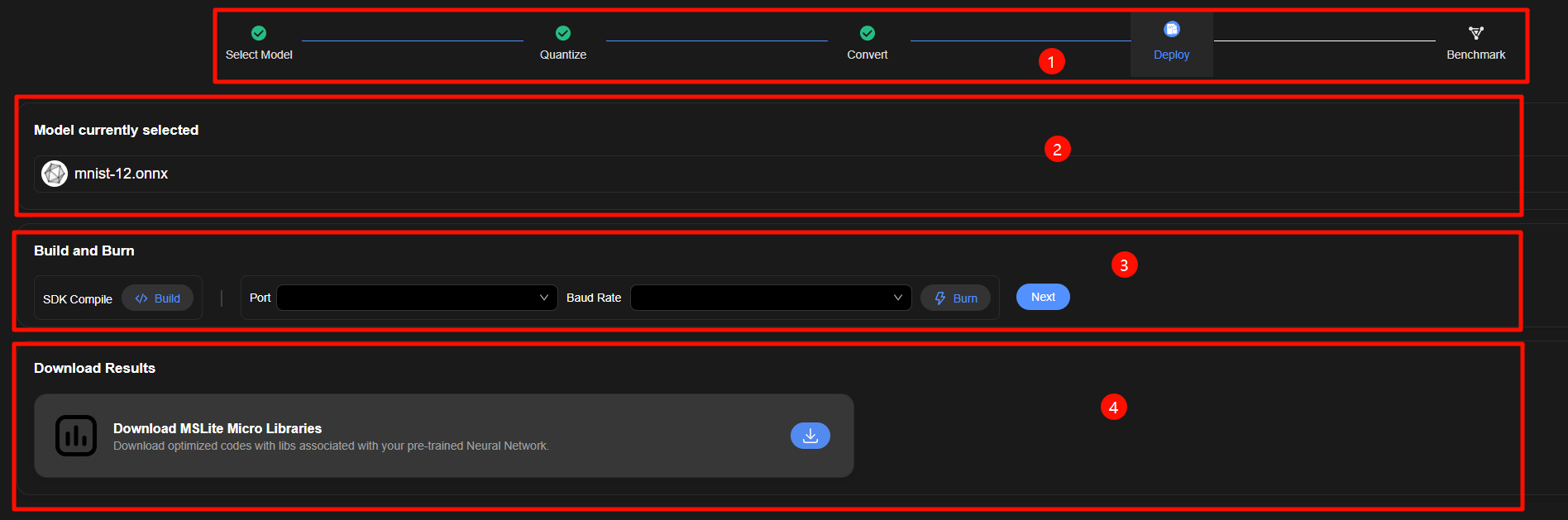

模型部署整体界面如图1所示，主要包含四个部分：

  1. 跳转标签页面，能否跳转到该量化记录关联的前后步骤。

  2. 模型选择页面，展示已选中的模型。

  3. SDK编译以及烧录页面。

  4. 转换产物下载页面。

转换步骤如下：

  1. 单击界面上SDK Compile右侧的“Build”按钮，进行SDK的编译。

  2. 选择对应的Port以及Baud Rate，单击界面上的“Burn”按钮，完成固件烧录。

  3. 单击“Next”按钮，进行下一步性能 & 精度验证。

模型调优

约束说明

须知： WS63模型调优需要满足以下约束条件：

  • 用户需要保证SDK的完整性，确保AI组件（Adaptor 以及 AI_AT组件）包含在SDK中。

  • 用户需要保证单个样本的输入数据量总和小于4K。

  • 用户需要准备一块WS63单板，并且使用USB串口线与本地PC连接。

调优前提

用户已完成模型转换步骤。

界面介绍

整体界面

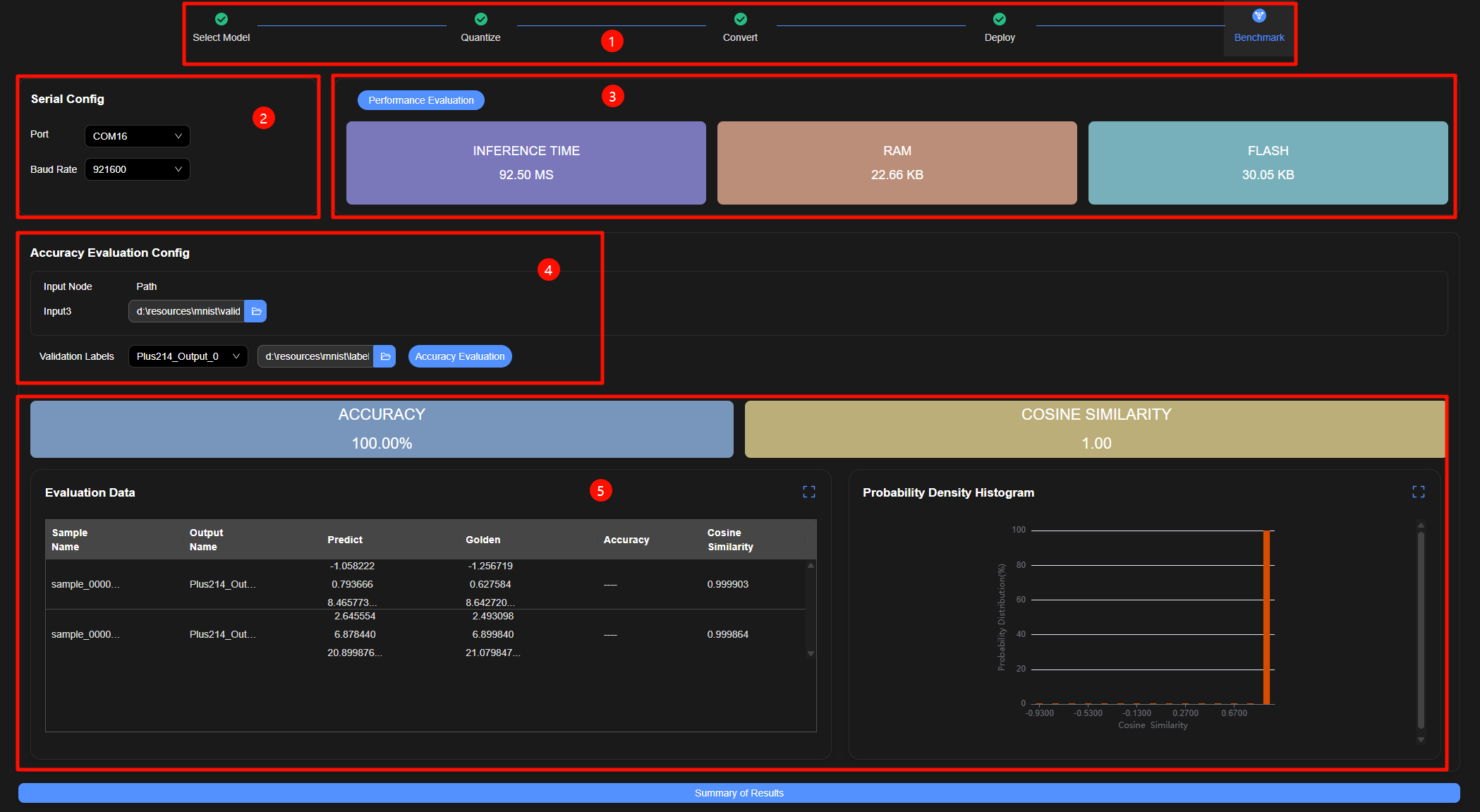

图 1 WS63模型调优整体页面

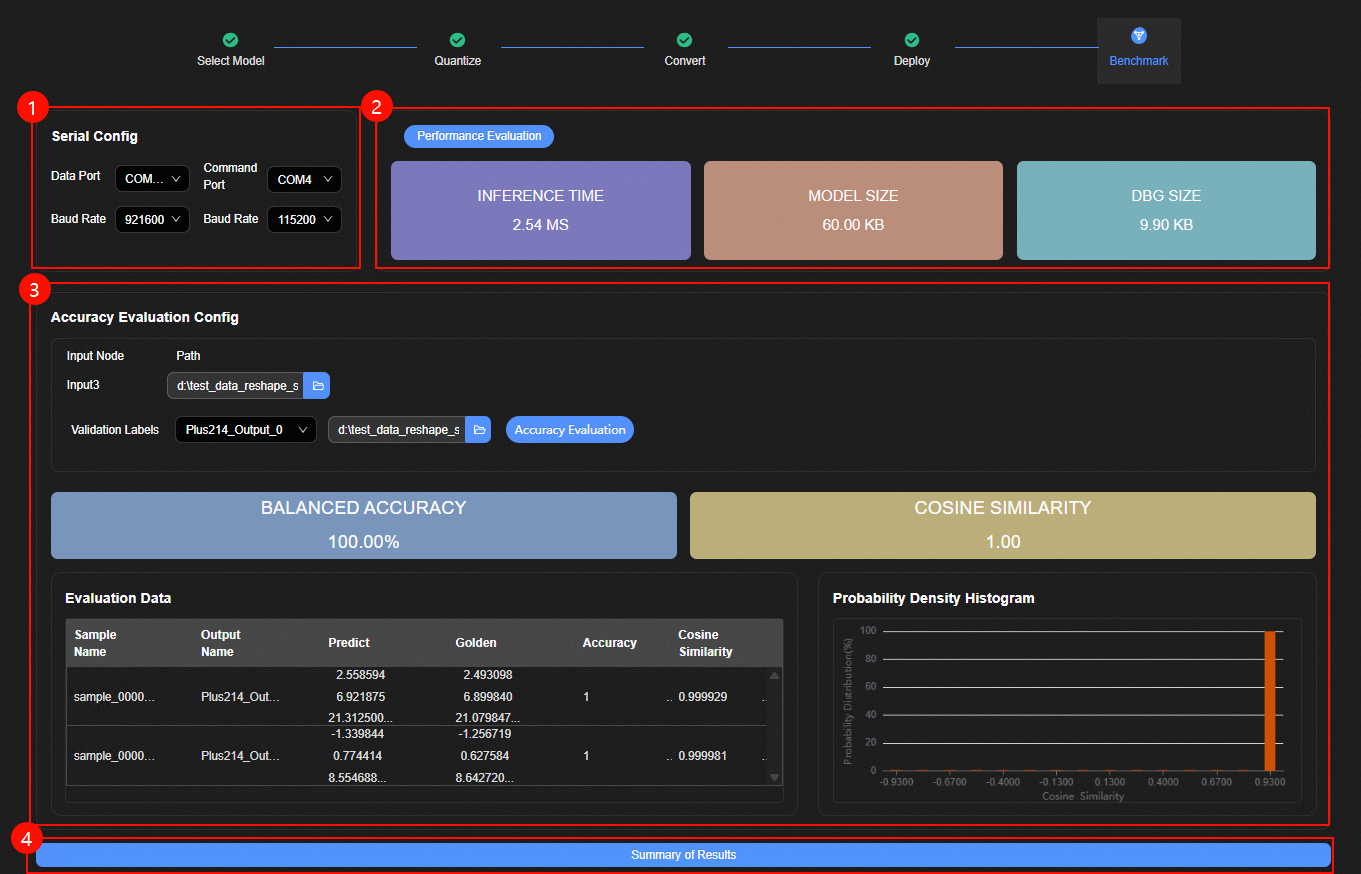

模型调优界面如图1所示，主要包含五个部分：

  1. 跳转标签页面，能否跳转到该量化记录关联的前后步骤。

  2. 性能验证参数配置页面，配置相关的串口连接相关选项。

  3. 性能验证结果评估页面，显示AI上板推理时间、RAM内存消耗、FLASH内存消耗等信息。

  4. 精度验证参数配置页面，配置相关的精度验证输入数据输入等信息。

  5. 精度验证结果评估页面，显示上板精度评估余弦相似度分布直方图 & 准确率等信息。

模型调优步骤如下：

  1. 进入模型调优页面，选择单板连接的串口以及波特率。

  2. 单击“Performance Evaluation”按钮，输出上板推理时间、RAM内存消耗、FLASH内存消耗等信息。

  3. 选择Windows本地相应的验证数据输入文件夹等精度验证相关的选项。

    说明： 上板精度验证输入数据以及验证输入数据需要输入文件夹路径，文件夹内上板精度验证数据保持为npy格式。

  4. 单击“Accuracy Evaluation”按钮，输出相关的准确率、余弦相似度分布以及上板推理的时间、精度等信息。

性能验证参数配置页面

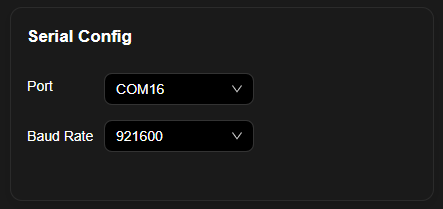

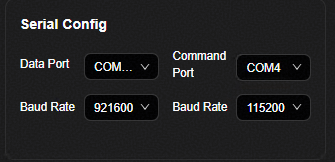

图 1 性能验证选项配置

参数解释如表1所示。

表 1 转换参数配置

参数

说明

Port

单板连接的串口号。

Baud Rate

单板连接的波特率。

性能验证结果配置页面

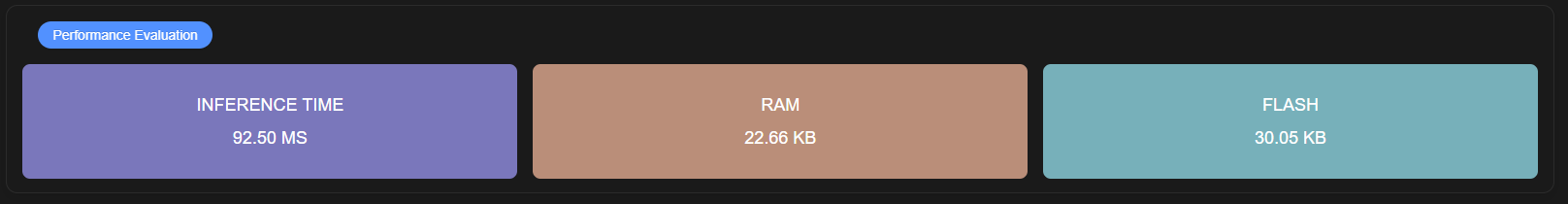

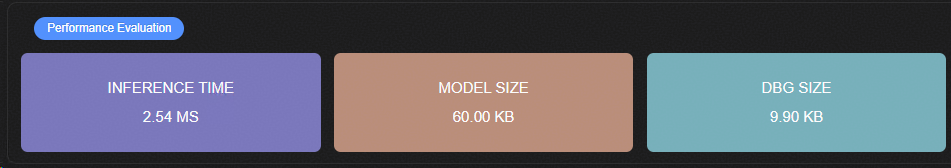

图 1 性能验证结果页面

具体每个参数含义如表1所示。

表 1 性能验证结果

参数

说明

INFERENCE TIME

上板AI推理时间。

RAM

上板性能验证的RAM内存消耗。

FLASH

上板性能验证的FLASH内存消耗。

Performance Evaluation

性能验证按钮。

精度验证参数配置页面

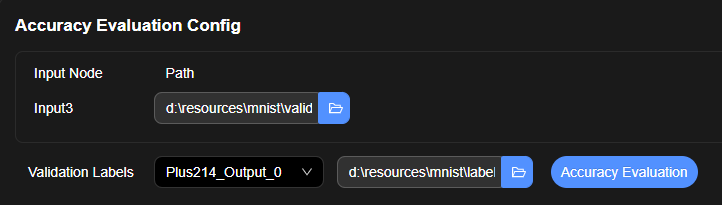

图 1 上板精度验证配置页面

参数解释如表1所示。

表 1 转换参数配置

参数

说明

Input Node

上板精度验证输入名称。

Path

上板精度验证输入数据文件夹路径。

Validation Labels

上板精度验证的labels标签。

Accuracy Validation

精度验证按钮。

精度验证结果配置页面

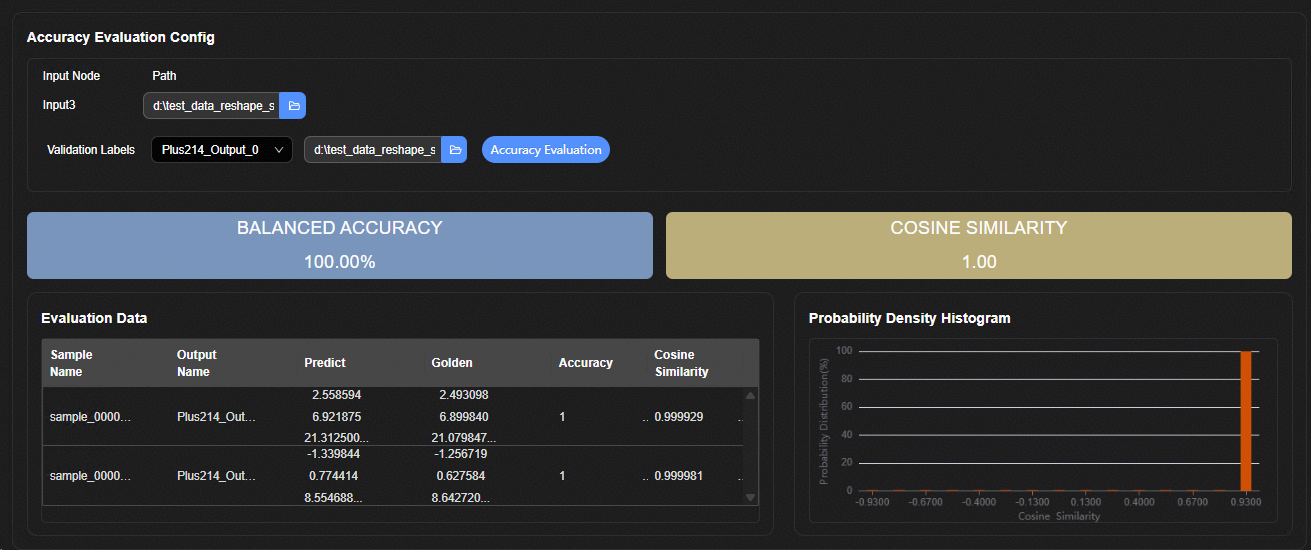

上板精度验证结果页面主要分为以下三部分：

  • 准确率信息

  • 逐项结果展示

  • 余弦相似度分布直方图

各参数如表1所示。

表 1 上板精度验证结果说明

参数

所属部分

说明

ACCURACY

准确率信息

上板精度验证准确率

Sample Name

逐项结果展示

样本名称

Output Name

逐项结果展示

指标所对应的输出名称

Predict

逐项结果展示

上板推理结果

Golden

逐项结果展示

标杆推理结果

Accuracy

逐项结果展示

样本所对应的准确率信息

Cosine Similarity

逐项结果展示

余弦相似度

Probability Density Histogram

余弦相似度分布直方图

余弦相似度分布图

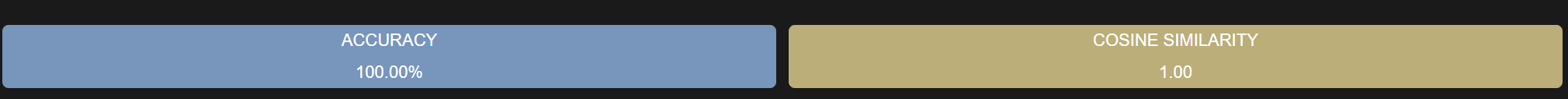

图 1 上板精度验证准确率信息

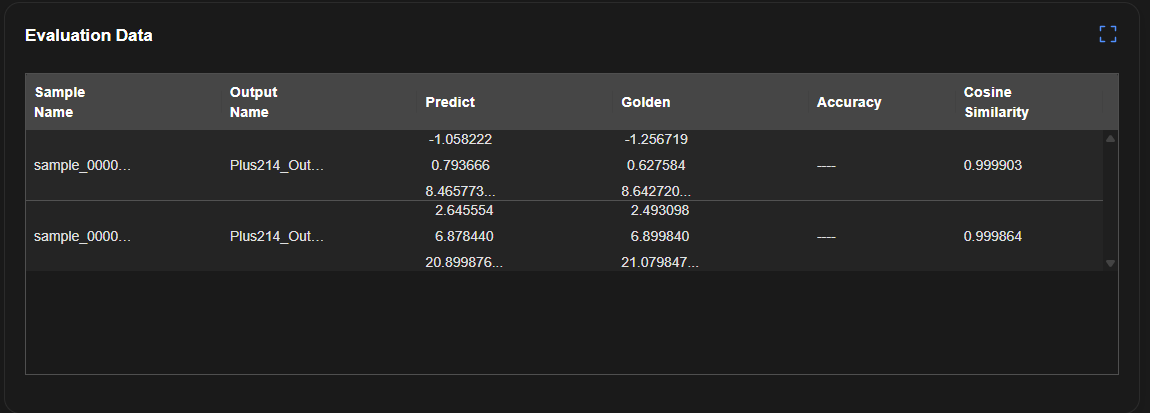

图 2 上板精度验证逐项结果展示

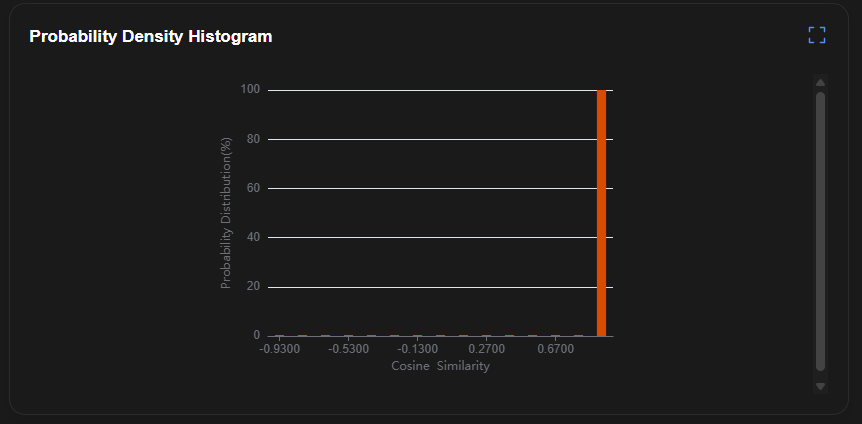

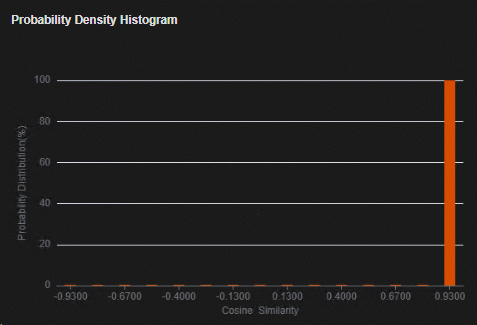

图 3 上板精度验证余弦相似度分布直方图

评估结果汇总页面

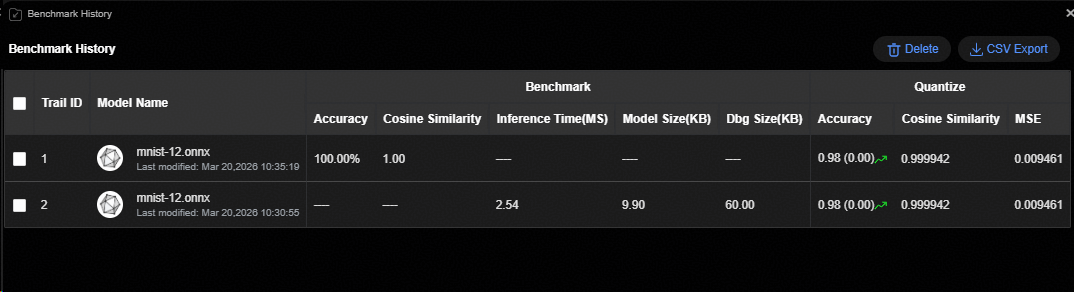

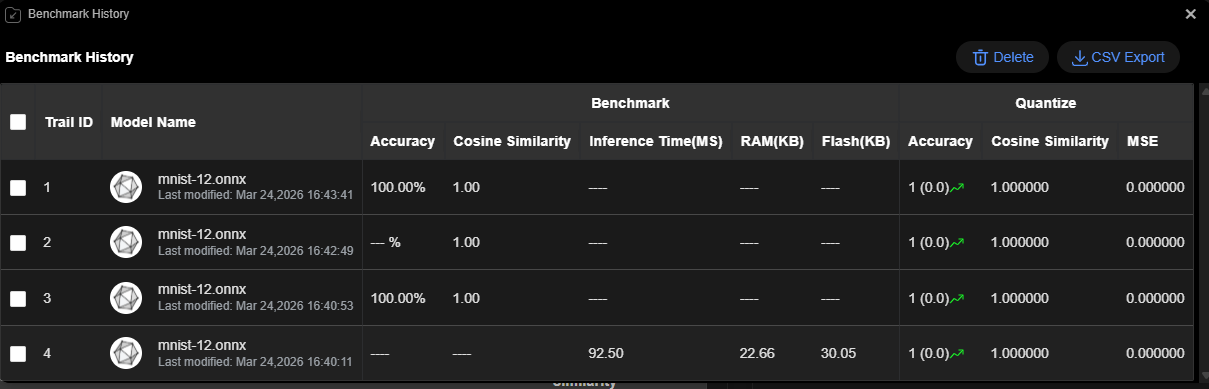

单击“Summary of Results”按钮之后弹出评估结果汇总界面，该界面汇总每次评估的结果。如图1所示。

图 1 评估结果汇总界面

评估结果汇总界面元素说明如表1所示。

表 1 评估结果界面元素说明

指标

指标所属部分

说明

Trail ID

----

评估结果序号。

Model Name

Benchmark

网络的名称，以及模型大小和修改时间。

Accuracy

Benchmark

模型上板精度评估的准确率。

Cosine Similarity

Benchmark

模型上板精度评估的平均余弦相似度，计算公式如下，其中表示模型上板推理的输出，表示原始浮点网络在Windows的输出，表示验证集样本的数量。

Inference Time

Benchmark

模型性能评估上板推理的时间。

RAM

Benchmark

模型上板推理所占用的RAM开销。

Flash

Benchmark

模型上板推理所占用的FLASH开销。

Accuracy

Quantize

模型量化准确率。

Cosine Similarity

Quantize

模型量化平均余弦相似度，计算公式如上

MSE

Quantize

模型量化的均方误差，计算公式如下，其中表示模型上板推理的输出，表示原始浮点网络在Windows的输出，表示验证集样本的数量。

应用开发

在HiSpark Studio AI中完成模型量化、转换之后，将模型导出并使用HiSpark.AI API完成应用开发。具体步骤如下。

  1. 在“Deploy”页面下载转换好的Micro工程文件。

    图 1 下载micro工程文件

  2. 具体API的用法请参考文档《HiSpark.AI API开发指南》

Hi3322操作指南

工程创建

前提条件

在工程创建前，请先获取Hi3322 SDK，并存放于本地Windows环境。SDK存放路径请勿带空格。

界面介绍

进入HiSpark Studio AI单击“New Project”按钮进入新建工程页面。工程创建整体界面如图1所示。

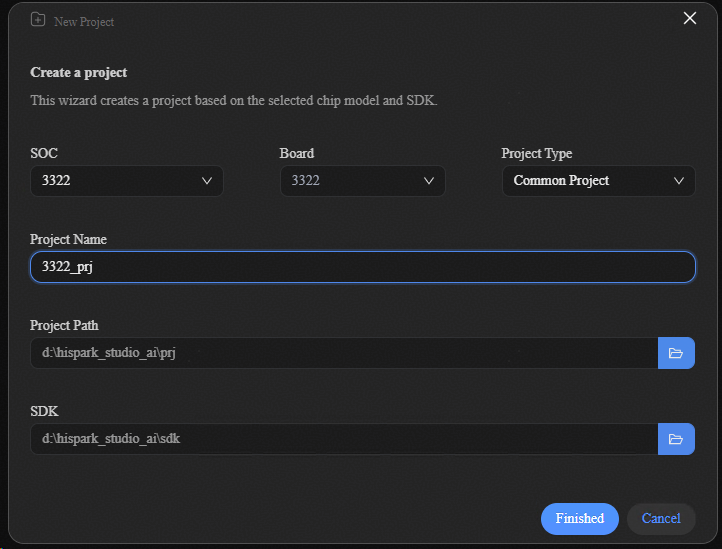

图 1 工程创建整体界面

工程创建的步骤如下所示：

  1. 选择3322 SOC。

  2. 输入工程创建配置参数。

  3. 单击“Finished”按钮。

工程创建界面元素说明如表1所示。

表 1 工程创建元素说明

元素

说明

SOC

SOC，请选择3322。

Board

单板型号。默认选择3322。

Project Type

工程类型，请选择Common Project。

Project Name

用户自定义的工程名称。

Project Path

用户自定义的工程文件存放路径。

SDK

Hi3322 SDK存放路径。

Finished

完成创建工程按钮。

Cancel

取消创建工程按钮。

模型导入

约束说明

须知： 在进行模型导入前，请务必查看如下约束要求： Hi3322平台只支持导入ONNX以及pt、pth模型。ONNX模型支持训练后量化。pt、pth模型支持量化感知训练。

前提条件

  • 完成Linux服务器环境配置或者WSL环境配置。

  • 连接Linux服务器或者WSL环境，若未完成连接，在单击“Import Model”按钮时会弹出Linux服务器或者WSL连接窗口。

  • 若使用Linux服务器，将待处理的网络模型上传至Linux服务器。

界面介绍

模型导入界面整体界面如图1所示。

图 1 模型导入界面

模型导入界面主要元素说明如表1。

表 1 模型导入主要元素说明

元素

说明

Import Model

模型导入按钮。完成导入后自动进入模型压缩界面。

History Files

模型导入历史列表。单击“Next”按钮进入对应历史模型的模型压缩界面。

模型量化

约束说明

须知： 在进行模型压缩前，请务必查看如下约束要求：

  • 支持原始框架类型为ONNX的模型训练后量化PTQ。

  • 支持原始框架类型为PyTorch（参数后缀pt或pth）的模型量化感知训练QAT。

  • 只支持单输出分类网络计算量化评估网络的准确率。

  • 量化感知训练只支持单输入单输出分类网络。

量化前提

  • 若使用Linux服务器，将待量化的模型、数据上传到服务器。数据格式见“数据准备与环境搭建”。

  • 若使用Linux服务器，并需要通过量化后仿真模型验证量化精度，请准备待量化数据；上传到服务器。数据格式见“数据准备与环境搭建”。

界面介绍

整体界面

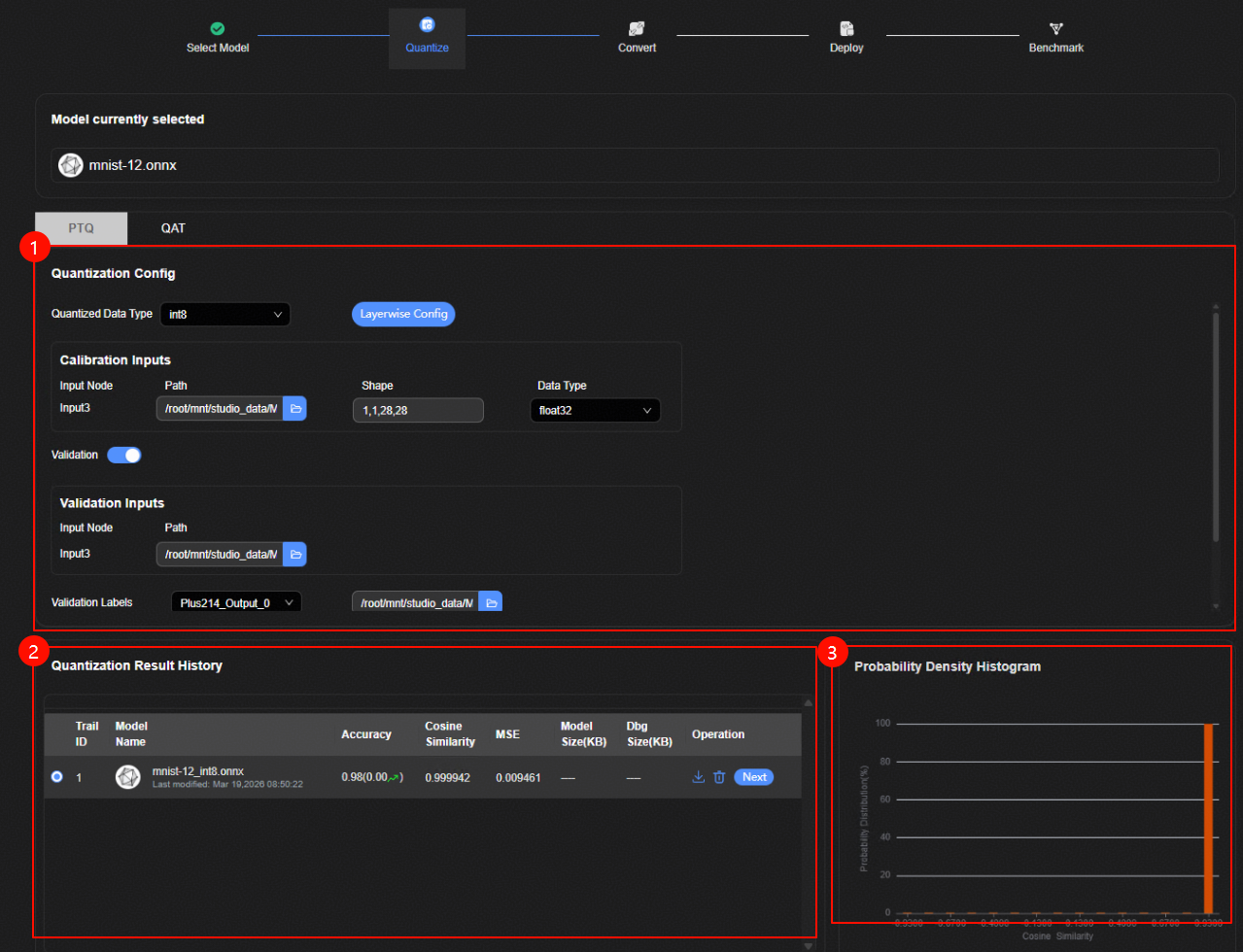

量化的整体界面如图 量化整体界面所示。

图 1 量化整体界面

模型量化整体界面如图1所示，主要包含三个部分：

  1. 量化参数配置界面。

  2. 压缩历史显示界面，显示所有压缩的网络及其精度指标。

  3. 样本精度分布直方图显示界面，显示验证集的精度分布。

执行量化步骤如下：

  1. 在量化参数界面配置量化参数。

  2. 单击“Quantize”按钮。

  3. 压缩历史显示界面查看压缩的结果。如果使能了量化精度验证，在该表格中显示量化精度验证评估结果。

  4. 如果使能了量化精度验证，在样本精度分布直方图显示界面中查看验证集精度分布直方图。

  5. 压缩历史显示界面中选择待转换的量化模型，单击“Next”按钮进入模型转换界面。

量化参数配置界面

训练后量化

训练后量化量化参数配置窗口如图 量化参数配置界面所示。

图 1 训练后量化参数配置界面

参数解释如表1所示。

表 1 训练后量化参数配置界面参数

参数

说明

Quantized Data Type

模型量化类型。当配置为int8时，转换后模型占用空间相对较小，推理速度相对较快，精度损失相对更大。当配置为int16时，转换后模型占用空间相对较大，推理速度相对较慢，精度损失相对小。

Layerwise Config

打开逐层量化配置窗口。逐层量化类型配置窗口如图2所示。表格中各列的含义如下所示：

  • layer_name：层的名称。
  • layer_type：层的算子类型。
  • bit_num：用户在此列配置数据量化到的类型。

Calibration Inputs

用户在该表格中输入量化的校准数据。表格中各列的含义如下所示：

  • Input Node：网络输入节点的名称。
  • Path：校准数据的目录。校准数据为npy格式。
  • Shape：网络输入张量的形状。
  • DataType：网络输入张量的类型。

validation

使能验证开关。当开关打开时，验证数据集输入界面展开，如图3所示。

Validation Inputs

用户在该表格中输入量化评估网络的验证数据集。表格中各列的含义如下所示：

  • Input Node：网络输入节点的名称。
  • Path：验证数据的目录。验证数据为npy格式。

Validation Labels

使能开关打开后，输入含分类真值标签的csv表格文件。

Advanced

高级模式使能开关。当开关打开时，高级模式界面展开，如图4所示。

Ascend Config

高级模式量化配置文件输入控件。在该输入控件中输入昇腾量化配置cfg文件。昇腾量化配置文件编写格式参见文档《AMCT模型压缩工具用户指南》。单击可下载配置cfg文件模板。

在使能Ascend Config时，BitNum和Layerwise Config配置不生效。

Quantize

开始量化按钮。

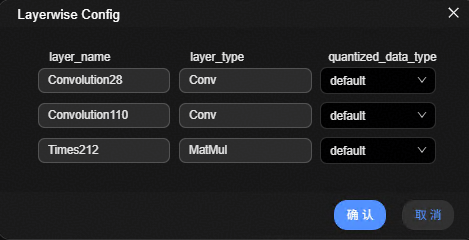

图 2 逐层量化类型配置界面

图 3 验证集输入界面

图 4 高级模式界面

量化感知训练

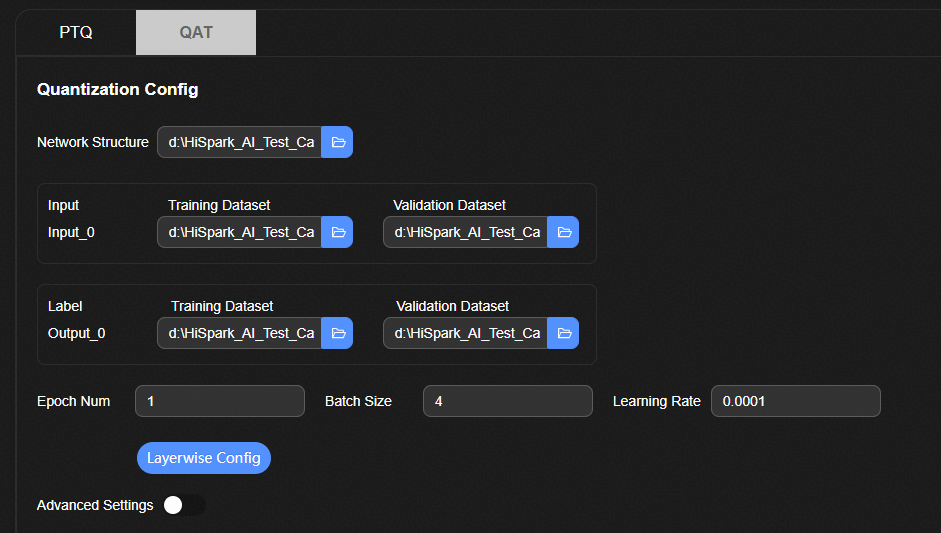

量化感知训练参数配置窗口如图1所示。

图 1 量化感知训练参数配置界面

参数解释如表1所示。

表 1 量化感知训练参数配置界面参数

参数

说明

Network Struction

网络结构输入路径。网络结构文件为一个python文件，里面含有网络结构的定义。在定义网络结构时，请满足如下约束：

  • 网络结构类的名称固定为NNModel
  • 当前只支持单输入和单输出网络，因此forward函数的输入输出类型为torch.Tensor
  • 构造函数不包含除self外的其他入参，如果有其他入参请配置默认值

以下为LeNet5网络结构的参考实现：

class NNModel(nn.Module):
    def __init__(self) -> None:
        """Initialize network layers and components."""
        super(NNModel, self).__init__()

    self.conv1 = nn.Conv2d(1, 8, kernel_size=(5, 5), padding=2)
    self.relu1 = nn.ReLU()
    self.maxpool1 = nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=(0, 0), dilation=1, ceil_mode=False)

    self.conv2 = nn.Conv2d(8, 16, kernel_size=(5, 5), padding=2)
    self.relu2 = nn.ReLU()
    self.maxpool2 = nn.MaxPool2d(kernel_size=(3, 3), stride=(3, 3), padding=(0, 0), dilation=1, ceil_mode=False)

    self.fc = torch.nn.Linear(256, 10, bias=True)

def forward(self, img):
    """
    Forward pass of the network.

    Args:
        x (torch.Tensor): Input tensor with shape (batch_size, 1, 28, 28)

    Returns:
        torch.Tensor: Output logits with shape (batch_size, 10)
    """
    out = self.conv1(img)
    out = self.relu1(out)
    out = self.maxpool1(out)
    out = self.conv2(out)

    out = self.relu2(out)
    out = self.maxpool2(out)
    out = out.reshape(-1, 256)
    out = self.fc(out)
    return out</pre>

Input

Training Dataset：训练集输入数据目录。训练集输入数据为npy格式。

Validation Dataset：验证集输入数据目录。目录中存放和模型输入匹配的npy文件数据。若模型有多个输入，同一个训练样本的多个输入npy文件文件名必须保持一致。

Label

Training Dataset：训练集真值csv文件。

Validation Dataset：验证集真值csv文件。

Epoch Num

量化感知训练的Epoch数量。

Batch Size

量化感知训练的Batch Size

Learning Rate

量化感知训练时的学习率。

Layerwise Config

打开逐层量化配置窗口。逐层量化类型配置窗口如图2所示。表格中各列的含义如下所示：

  • layer_name：层的名称。
  • layer_type：层的算子类型。
  • bit_num：用户在此列配置数据量化到的类型。

Advanced Settings

高级模式使能开关。当开关打开时，高级模式界面展开，如图3所示。

Ascend Config

高级模式量化配置文件输入控件。在该输入控件中输入昇腾量化配置cfg文件。昇腾量化配置文件编写格式参见文档《AMCT模型压缩工具用户指南》。单击可下载配置cfg文件模板。

在使能Ascend Config时，Layerwise Config配置不生效。

Quantize

开始量化按钮。

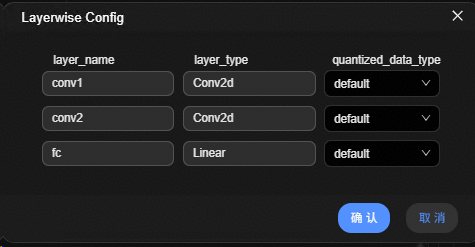

图 2 量化感知训练逐层量化类型配置界面

图 3 高级模式界面

压缩历史显示界面

压缩历史显示窗口如图1所示。

图 1 压缩历史显示界面

该界面以表格的方式显示历史压缩的结果。表头解释如表1所示。

表 1 压缩历史

项目

说明

Trail ID

网络压缩结果的序号。

Model Name

网络的名称，以及修改时间。

Accuracy

表示分类结果准确率，使用标签真值计算。计算公式如下，其中表示分类正确的样本数量，表示样本的总数量。

准确率表示格式：

{量化模型准确率}({量化模型与原始浮点模型准确率对比})
  • ：表示量化后模型的准确率为0.99，与原始浮点网络模型相比上升0.01。
  • ：表示量化后模型的准确率为0.95，与原始浮点网络模型相比下降0.01。

Cosine Similarity

平均余弦相似度，计算公式如下，其中表示量化评估网络的输出，表示原始浮点网络的输出，表示验证集样本的数量。

MSE

均方误差，计算公式如下，其中表示量化评估网络的输出，表示原始浮点网络的输出，表示验证集样本的数量。

Operation

操作按钮：

  • ：下载压缩结果。下载的压缩包中包含：
    • {模型名称}_deploy_model.onnx：量化部署模型，即量化后的可在昇腾 AI 处理器部署的模型文件。
    • {模型名称}_fake_quant_model.onnx：量化仿真模型，即量化后的可在 ONNX执行框架ONNX Runtime进行精度仿真的模型文件。
    • {模型名称}_quant.json：融合信息文件。
    • precision_output.csv：验证集各个样本的精度信息。
  • ：删除当前记录。
  • ：跳转到模型转换页面，在模型转换页面对当前行对应的压缩网络进行模型转换。

验证集精度分布直方图显示界面

验证集精度分布直方图显示界面如图 验证集精度分布直方图显示界面所示。该窗口显示验证集的余弦相似度的分布图，横轴为余弦相似度，纵轴为验证集样本的百分比。

图 1 验证集精度分布直方图显示界面

模型转换

整体界面

图 1 模型转换整体界面

用户在模型转换界面将模型转换成昇腾NPU执行的离线模型。模型转换整体界面如图1所示。主要包含三个部分：

  1. 模型转换参数配置界面。

  2. 转换历史显示界面，显示所有转换的网络及其相关信息。

  3. 转换结果显示界面，显示转换后模型的大小。

模型转换步骤如下：

  1. 在模型转换参数配置界面配置转换参数。

  2. 单击“Convert”按钮。

  3. 转换历史显示界面查看转换的结果。

  4. 转换结果显示界面查看转换后模型的大小。

  5. 转换历史显示界面选择待评估的模型，单击“Next”按钮进入部署界面。

模型转换参数配置界面

模型转换参数配置界面如图1所示。

图 1 模型转换参数配置界面

参数解释如表1所示。

表 1 模型转换参数配置界面参数

参数

说明

Input

该标签显示为模型的输入节点名称。包含两个控件：

  1. 输入节点张量形状。
  2. 输入节点数据类型。转换后的网络接收该数据类型的数据。

Output Type

输出节点数据类型。转换后的网络输出该数据类型的输出。

Advanced Options

高级模式使能开关。当开关打开时，高级模式界面展开。

Additional Arguments

扩展参数输入框。模型转换界面不支持配置，但是ATC工具支持的参数均可通过此选项进行扩展。在该输入框中用户根据实际情况输入ATC工具可用的参数。多个参数使用空格分隔。详细参数请参见《ATC离线模型编译工具用户指南》。

Convert

开始转换按钮。

转换历史显示界面

转换历史显示界面如图1所示。

图 1 转换历史显示界面

该界面以表格的方式显示历史转换的结果。表头说明如表1所示。

表 1 转换历史

项目

说明

Trail ID

网络转换结果的序号。

Model Name

网络的名称，以及修改时间。

Accuracy

表示分类结果准确率，使用标签真值计算。计算公式如下，其中表示分类正确的样本数量，表示样本的总数量。

Cosine Similarity

平均余弦相似度，计算公式如下，其中表示量化评估网络的输出，表示原始浮点网络的输出，表示验证集样本的数量。

MSE

均方误差，计算公式如下，其中表示量化评估网络的输出，表示原始浮点网络的输出，表示验证集样本的数量。

Model Size(KB)

转换后在昇腾AI处理器运行的离线模型文件大小。

Dbg Size(KB)

图调试信息文件大小。

Operation

操作按钮：

  • ：下载模型转换结果。下载的压缩包中包含：
    • convert.exeom：转换后在昇腾AI处理器运行的离线模型。
    • convert.dbg：图调试信息文件。
  • ：删除当前记录。
  • ：跳转到部署页面。

转换结果显示界面

转换结果显示界面如图1所示。该界面以柱状图的形式显示转换后模型以及图调试信息文件的大小。

图 1 转换结果显示界面

部署

部署界面如图1所示。

图 1 部署界面

该界面主要包含Model currently selected、Build and Burn、Download Results三个部分。Build and Burn中的主要控件如表1 Build and Burn主要控件说明所示。

表 1 Build and Burn主要控件说明

项目

说明

Burn Port

镜像烧录串口号。

Baud Rate

镜像烧录波特率。

Build SDK

开始编译SDK。

Flash

开始镜像烧录。

Next

进入Benchmark界面。

表 2 Download Results主要控件说明

项目

说明

Download OM Model

单击下载按钮下载模型量化、转换结果。

模型调优

约束说明

须知： 在进行模型调优前，请务必查看如下约束要求： 只支持单输出分类网络计算量化评估网络的准确率。

调优前提

  • 准备精度验证数据，并保存于本地Windows环境。具体数据格式见“数据准备与环境搭建”。

  • 准备并连接Hi3322单板。

界面介绍

整体界面

图 1 模型调优整体界面

模型调优整体界面如图1所示，主要包含四个部分：

  1. 串口配置界面。在该界面配置数据传输、烧录、命令串口和波特率。

  2. 性能评估界面。

  3. 精度评估界面。

  4. 评估结果汇总按钮。

执行模型调优的步骤如下：

  1. 配置数据传输、烧录、命令串口和波特率。

  2. 可选。如需烧录镜像，单击“Flash”按钮，执行镜像烧录。

  3. 可选。单击“Performance Validation”按钮，执行上板性能评估。查看性能评估结果。

  4. 可选。配置精度验证数据集路径，单击“Accuracy Validation”按钮，执行上板精度评估。查看精度评估结果。

  5. 单击“Summary of Results”按钮，在弹窗中查看历史评估结果。

串口配置界面

用户在串口配置界面配置数据传输、命令发送串口和波特率。串口配置界面如图1所示。

图 1 串口配置界面

元素说明如表1所示。

表 1 串口配置界面元素说明

元素

说明

Data Port

数据传输串口号。数据传输口用于将待评估的网络模型和验证数据传送到单板。

Data Port->Baudr Rate

数据传输串口波特率。

Command Port

命令发送串口号。命令发送串口用于向单板发送模型推理命令。

Command Port->Baud Rate

命令发送串口波特率。

性能评估界面

用户在性能评估界面触发上板性能评估，并查看性能评估结果。性能评估界面的如图1所示。

图 1 性能评估界面

性能评估界面元素说明如表1所示。

表 1 性能评估界面元素说明

元素

说明

Performance Evaluation

开始上板精度评估按钮。

INFERENCE TIME

上板推理时间。该时间只包括模型推理时间，不包括输入输出数据的拷贝。

MODEL SIZE

模型文件大小。

DBG SIZE

图调试信息文件大小。

精度评估界面

用户在精度评估界面配置精度评估验证数据、触发上板精度验证以及查看精度验证结果。精度评估界面如图1所示。

图 1 精度评估界面

精度评估界面元素说明如表1所示。

表 1 精度评估界面元素说明

元素

说明

Input Node

Path：验证集输入数据目录。输入文件夹路径，文件夹中包含和模型输入数据匹配的npy文件。

Validation Labels

包含两个元素：

  • 下拉框：
    • None：不输入分类真值标签文件。不进行准确率评估。
    • 输出结点名称：从文件系统选择包含该节点分类真值标签的csv文件。并使用csv文件中包含的标签进行准确率计算。在选择该选项时，使能分类真值文件输入框。
  • 分类真值文件输入框：输入包含分类真值的csv文件路径。

Accuracy Evaluation

开始上板精度验证按钮。

ACCURACY

表示分类结果准确率，使用标签真值计算。计算公式如下，其中表示分类正确的样本数量，表示样本的总数量。

Cosine Similarity

平均余弦相似度，计算公式如下，其中表示量化评估网络的输出，表示原始浮点网络的输出，表示验证集样本的数量。

Evaluation Data

各验证样本验证结果。表格中各项说明如表2所示。

Probability Density Histogram

验证集的余弦相似度的分布图。横轴为余弦相似度，纵轴为验证集样本的百分比。

表 2 验证样本结果说明

元素

说明

Sample Name

样本名称。

Output Name

输出节点名称。

Predict

模型上板推理的输出。

Golden

原始浮点网络在Windows主机推理的输出。

Accuracy

本样本的分类正确率。

Cosine Similarity

余弦相似度，计算公式如下，其中表示模型上板推理的输出，表示原始浮点网络在Windows的输出。

评估结果汇总界面

单击“Summary of Results”按钮之后弹出评估结果汇总界面，该界面汇总每次评估的结果。如图1所示。

图 1 评估结果汇总界面

评估结果汇总界面元素说明如表1所示。

表 1 评估结果界面元素说明

一级元素

二级元素

说明

Trail ID



评估结果序号。

Model Name



网络的名称，以及修改时间。

Benchmark

Accuracy

表示模型上板推理结果分类结果准确率，使用标签真值计算。计算公式如下，其中表示分类正确的样本数量，表示样本的总数量。

Cosine Similarity

表示模型上板推理结果平均余弦相似度，计算公式如下，其中表示模型上板推理的输出，表示原始浮点网络在Windows的输出，表示验证集样本的数量。

Inference Time(MS)

上板推理时间。

Model Size(KB)

模型文件大小。

Dbg Size

图调试信息文件大小。

Quantize

Cosine Similarity

表示量化评估模型推理结果的平均余弦相似度，计算公式如下，其中表示模型上板推理的输出，表示原始浮点网络在Windows的输出，表示验证集样本的数量。

MSE

表示量化评估模型推理结果的均方误差，计算公式如下，其中表示量化评估网络的输出，表示原始浮点网络的输出，表示验证集样本的数量。

应用开发

在HiSpark Studio AI中完成模型量化、转换之后，将模型导出并使用HiSpark.AI API完成应用开发。具体步骤如下：

  1. 在Deploy页面下载转换好的exeom模型。

    图 1 下载exeom模型

  2. 具体API的用法请参考文档《HiSpark.AI API开发指南》。

常见问题

服务器断连

对于Linux通路，若远程服务器在使用过程中断连，插件右下角会弹窗提示 "Lost connection to remote server" 。当远程服务器重新启动，连接恢复后，需手动在选择模型界面通过导入模型或选择已有模型的方式，重新连接一次服务器。
