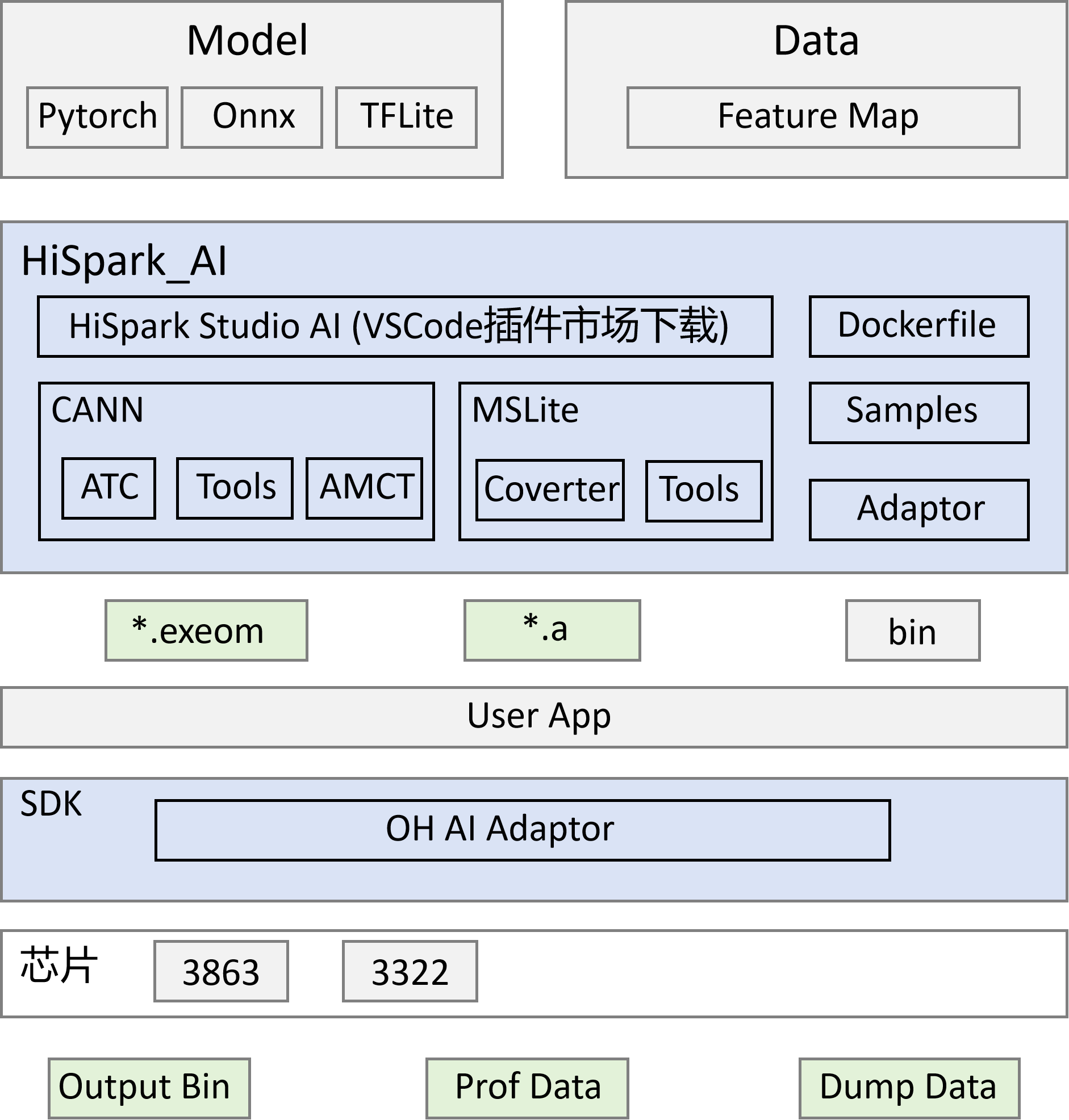

HiSpark AI Studio功能架构图

读者对象

本文档主要适用于基于海思芯片进行嵌入式开发的相关人员：

  • 软件开发工程师

  • 技术支持工程师

  • 硬件开发工程师

  • 嵌入式爱好者

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号

说明

表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。

表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。

表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。

用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。

“须知”不涉及人身伤害。

对正文中重点信息的补充说明。

“说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本

发布日期

修改说明

02

2026-03-24

新增“Windows侧环境准备（仅Windows端用户关注）、WSL环境准备（仅Windows端用户关注）”章节。

01

2026-01-26

第一次正式版本发布。

简介

HiSpark Studio AI是面向开发者提供的超轻量级AI应用开发平台，具备高集成、高专业、高易用等特征，聚焦嵌入式AI应用场景，提供模型压缩、模型转换、应用开发、端侧部署、性能调优的全流程开发平台。

开发板准备

目前支持Hi3863以及Hi3322两款芯片，需要提前准备单板资源。

开发环境准备

HiSpark Studio AI准备

插件安装

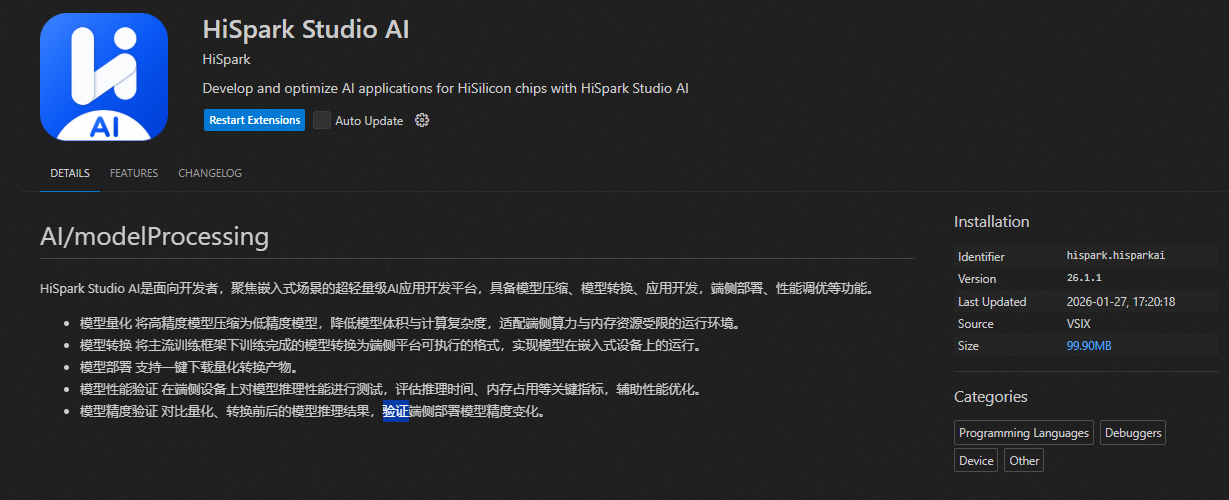

从VS Code插件市场中安装插件：

  • 安装HiSpark Studio插件

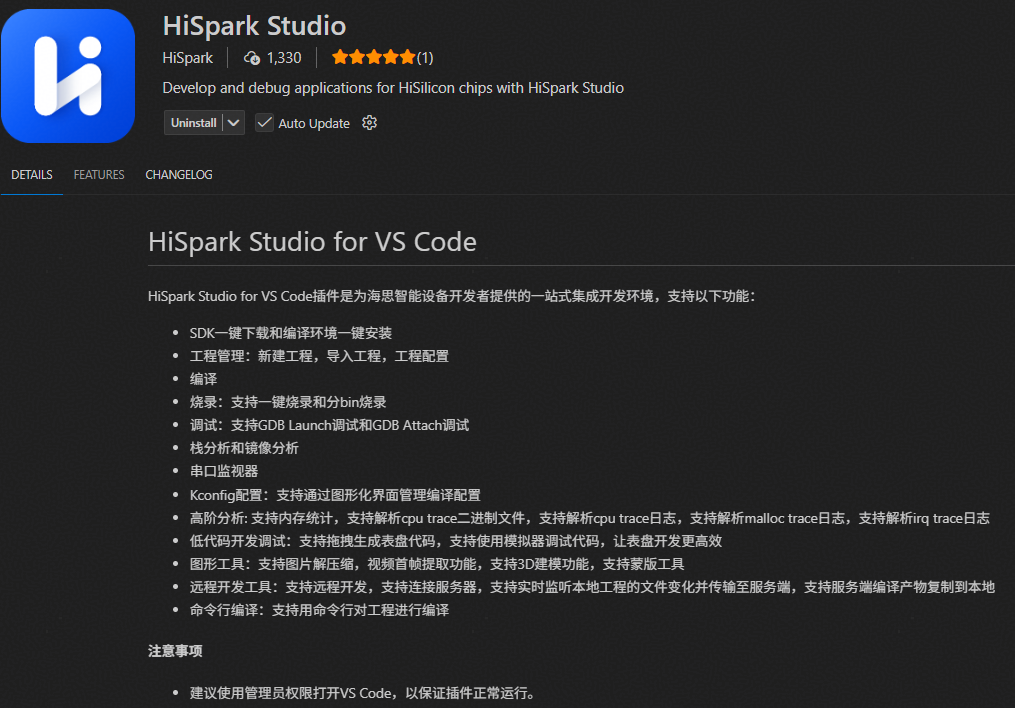

    图 1 HiSpark Studio插件

  • 安装HiSpark Studio AI插件

    图 2 HiSpark Studio AI插件

环境配置

  1. 进入HiSpark Studio AI页面，单击“Download Toolchain”按钮。

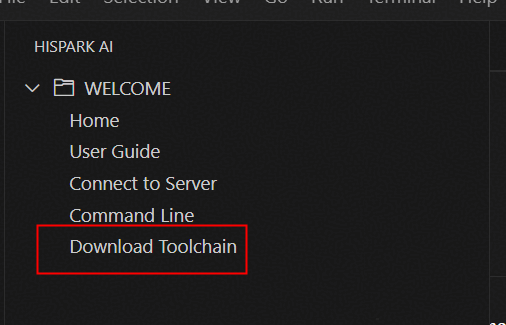

    图 1 Download Toolchain

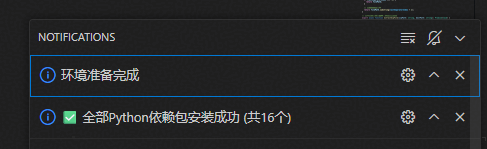

    出现如图2所示界面，即表示一键下载工具链已完成。

    图 2 下载成功提示

  2. 将用户通过单击“Download Toolchain”下载环境中cmake路径配置到环境变量，路径如下：D:\xxxxxx\tools\python\Scripts

Hi3863环境准备

HiSpark Studio AI后端支持用户在Windows（推荐）和Linux环境中使用，环境准备步骤大致如图1、图2所示。若需要使用命令行工具进行模型的量化与转换，请参考《HiSpark AI转换工具 使用指南》 以及 《HiSpark.AI API 开发指南》，进行环境准备。

整个CPU侧环境准备步骤大致如下所示。

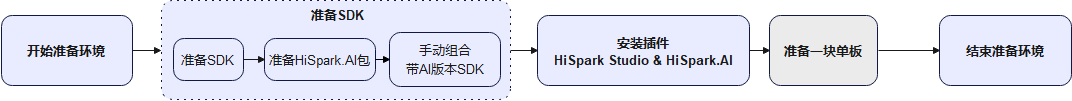

图 1 CPU环境准备（Windows侧）

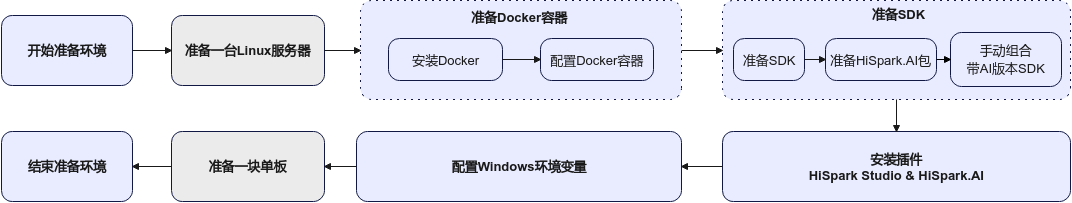

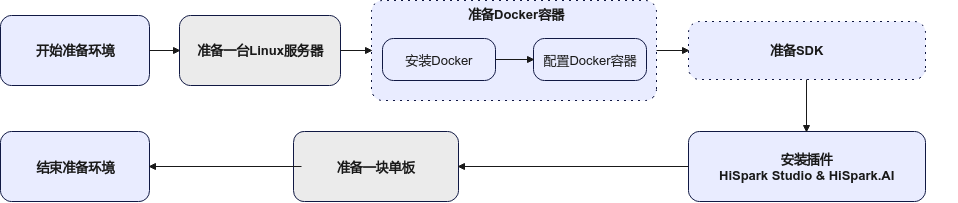

图 2 CPU环境准备（Linux侧）

Windows侧环境准备（仅Windows端用户关注）

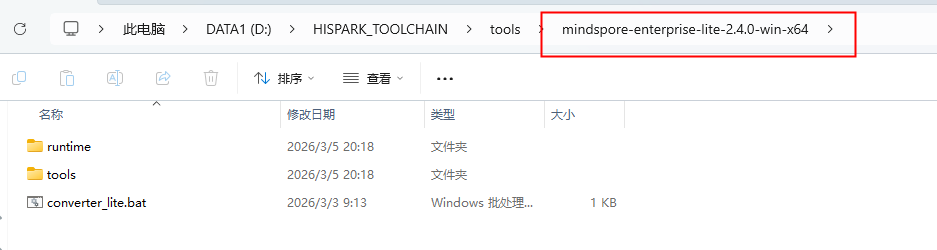

将mindspore-lite Windows侧工具包放置于工具链安装目录中的tools目录下。名字需严格为“mindspore-enterprise-lite-2.4.0-win-x64”，如下所示：

Linux服务器端AI环境准备（仅Linux端用户关注）

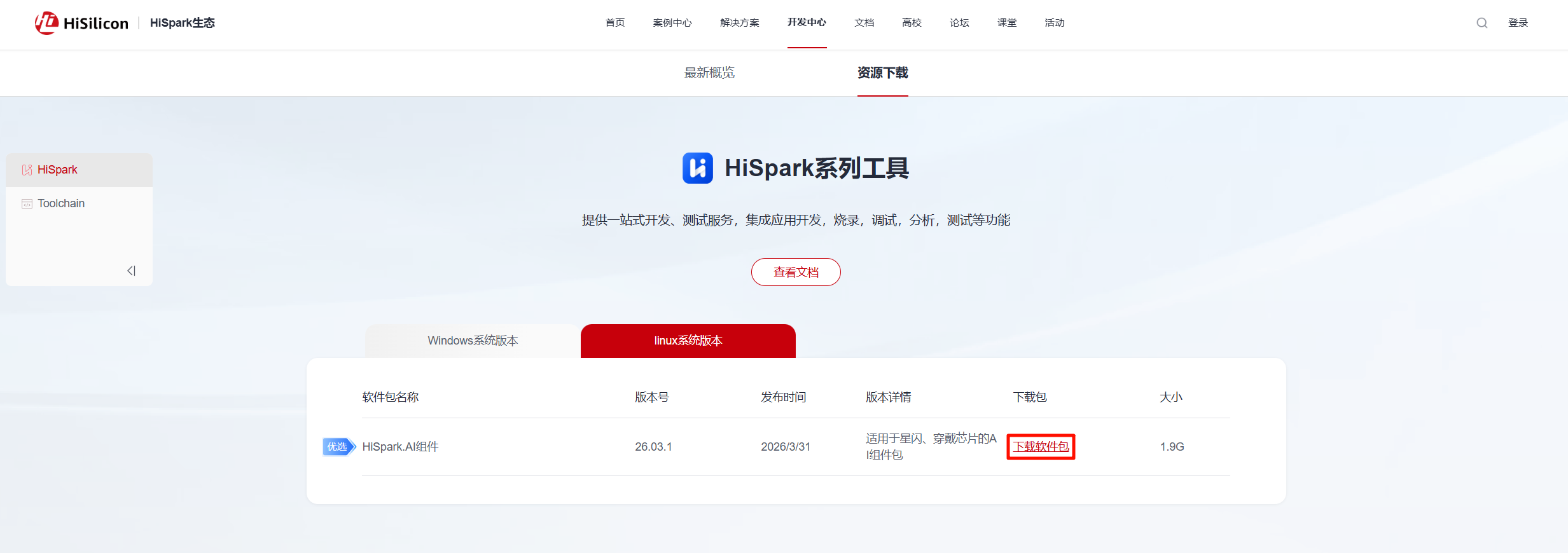

使用Dockerfile准备Linux服务器端AI环境。环境安装前需要从发布包获取Dockerfile文件、MSLite安装包，并将其放置在同级目录下。

Dockerfile包括Dockerfile_mslite。Dockerfile_mslite为基础版环境准备配置文件。

环境安装前，请先检查目录下是否包含如下文件：

.
├── Dockerfile_mslite
└── HiSpark.AI_xx.xx.xx-mindspore-enterprise-lite-xx.xx.xx-linux-x64.tar.gz

须知：

  1. 请勿将多个不同版本的MSLite包放置于该目录下。

  2. 请保持Linux服务器网络畅通。

Linux通路环境准备

基础版环境准备前，请先保证Linux服务器安装Docker。

基础版环境准备步骤如下：

  1. 执行如下命令构建Docker镜像：

    docker build -f Dockerfile_mslite -t {镜像名称}:{镜像标签} .

    如需要配置代理，请执行如下命令：

    docker build -f Dockerfile_mslite --build-arg http_proxy={http代理地址} --build-arg https_proxy={https代理地址} --build-arg no_proxy={排除代理地址} -t {镜像名称}:{镜像标签} .

    如果打印如下类似信息，表示Docker构建成功。

    Successfully built xxx
Successfully tagged xxx

  2. 执行如下命令运行容器，并关联端口及挂载文件夹：

    docker run -itd --ipc=host -p {服务器端口}:22 -v {服务器路径}:{容器路径} --name {容器名称} {镜像名称}:{镜像标签}

    其中：

    • --ipc=host：可选，配置后容器共享宿主机的内存。

    • -p参数：表示将服务器对应端口映射到容器的[服务器端口}:22端口。

    • -v参数：表示将服务器相应路径映射到容器内的相应路径。该参数为可选参数。

  3. 执行如下命令启动容器：

    docker start {容器名称}

    使用如下指令查询运行的容器，如果查询的表格中包含启动的容器，则表示启动成功。

    docker ps

  4. 配置容器root密码。

    1. 使用如下命令进入容器：

      docker exec -it {容器名称} /bin/bash

    2. 配置密码：

      passwd

  5. 执行如下命令测试ssh连接。按照提示输入root密码，能够顺利进入容器，则表示ssh连接正常。

    ssh root@{服务器IP地址} -p {服务器端口}

说明： 由于镜像构建过程中使用的镜像源由基础镜像Ubuntu XX.XX决定，请用户根据基础镜像决定是否更换镜像源。更换镜像源可参考common文件夹中“Mirror_conf.sh”中提供的示例进行修改，示例仅供参考，并不适用所有环境，请用户根据环境需要自行设置合适的镜像源。 如用户Ubuntu XX.XX中配置的镜像源在Docker镜像构建过程中无法正常下载所需软件包，请参考“Mirror_conf.sh”修改合适的镜像源。

下述示例中，设置了http://mirrors.aliyun.com为镜像源，该镜像源并不一定适用所有的环境，请用户选择适合的镜像源进行替换。

 #!/bin/bash
 # Mirror source configuration

 # The following configuration of mirror sources is for reference only.
 # You need to configure proper mirror sources based on your environment requirements.
 # Configure the image source according to the following example to ensure that the software package can be downloaded during image construction.

 ############## Modify the following information as required .##################
 # cp -a /etc/apt/sources.list /etc/apt/sources.list.bak
 # sed -i "s@http://.*archive.ubuntu.com@http://mirrors.aliyun.com@g" /etc/apt/sources.list
 # sed -i "s@http://.*security.ubuntu.com@http://mirrors.aliyun.com@g" /etc/apt/sources.list
 # mkdir -p /root/.pip/
 # echo '[global]' >> /root/.pip/pip.conf
 # echo 'trusted-host=mirrors.aliyun.com' >> /root/.pip/pip.conf
 # echo 'index-url=http://mirrors.aliyun.com/pypi/simple' >> /root/.pip/pip.conf

准备SDK

  1. 取Hi3863对应SDK发布包，解压SDK包到本地目录。

  2. 将组件包中的“HiSpark.AI_xx.xx.x.xxxx-adaptor.tar.gz”包解压，将adaptor以及include一级目录放置到SDK中“middleware/utils/ai_mcu”下，目录结构如下所示：

    middleware/utils/ai_mcu
├─adaptor
│  ├─cpu
│  │  ├─dump
│  │  ├─infer
│  │  ├─load
│  │  └─include
│  └─npu
└─include

    将at目录下at_ai_cmd目录放置到SDK的“middleware/utils/at”下，目录结构如下所示：

    middleware/utils/at
├─at_ai_cmd
│  ├─at
│  ├─src
│  └─CMakeLists.txt
├─at_plt_cmd
├─at_bt_cmd
└─...

  3. 按照如下步骤修改SDK中的编译配置脚本：

    1. 在“middleware/utils/CMakeLists.txt”中加入“add_subdirectory_if_exist(ai_mcu/adaptor/cpu)”

    2. 在“middleware/utils/at/CMakeLists.txt”中加入“add_subdirectory_if_exist(at_ai_cmd)”

    3. 在“build/config/target_config/ws63/config.py”的ws63-liteos-app字段中的“ram_component”选项加入“ai_at”、“ai_adaptor_cpu”两个组件。

  4. 修改主流程，新增AT命令注册：

    找到“application/ws63/ws63_liteos_application/main.c”：

    1. 在app_task_definition_t结构体定义上方增加“#include "at_ai_cmd_register.h"”。

    2. 在do_at_cmd_register函数中，增加“at_ai_cmd_register();”这一行。

Hi3322环境准备

HiSpark Studio AI后端支持用户在Windows（推荐）和Linux环境中使用，环境准备步骤大致如图1、图2所示。若需要使用命令行工具进行模型的量化与转换，请参考《Nano应用 开发指南》，进行环境准备。

图 1 NPU环境准备（Linux通路）

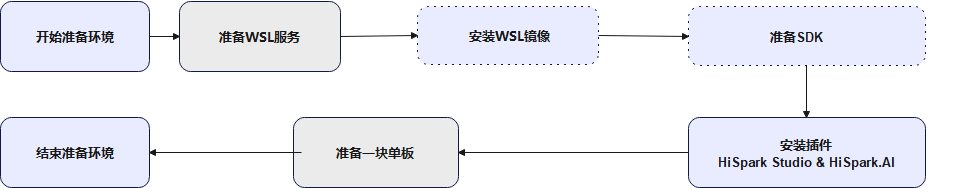

图 2 NPU环境准备（WSL通路）

WSL环境准备（仅Windows端用户关注）

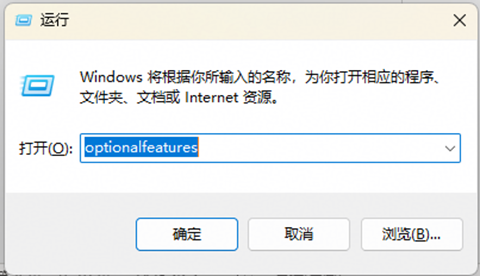

Win R，输入“optionalfeatures”。

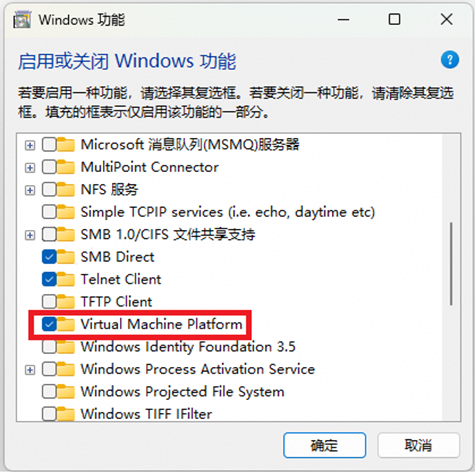

若Virtual Machine Platform/虚拟机平台选项未开启，开启并重启电脑。

通过离线安装包https://github.com/microsoft/WSL/releases/download/2.6.3/wsl.2.6.3.0.x64.msi安装WSL，并下载指定镜像。

通过以下命令安装WSL镜像：

wsl --install --from-file {WSL镜像路径} --location {WSL安装路径} --name {WSL_DISTRIB名称}

其中：

  • WSL镜像路径：为镜像所在路径。

  • WSL安装路径：用户指定的wsl安装的目标目录，

  • WSL_DISTRIB名称：用户指定的WSL Distribution名称。 HiSpark Studio AI通过该名称连接WSL环境。在HiSpark Studio AI中，可以使用默认名称“ubuntu-22.04-cann-base”，或者指定自定义名称连接WSL环境。

如，用户的镜像存放于D盘：D://ubuntu-22.04-cann.tar.xz；安装的目标目录为“D://wsl_location”，使用默认名称“ubuntu-22.04-cann-base”，则使用如下命令进行WSL镜像安装：

wsl --install --from-file D://ubuntu-22.04-cann.tar.xz --location D://wsl_location --name ubuntu-22.04-cann-base

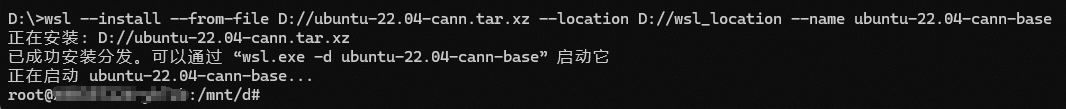

安装成功后会自动进入WSL环境，如图1所示。

图 1 安装WSL镜像

Linux服务器端环境准备（仅Linux端用户关注）

使用Dockerfile准备Linux服务器端AI环境。环境安装前需要从发布包获取Dockerfile文件、ATC安装包、AMCT安装包，并将其放置在同级目录下。

Dockerfile包括Dockerfile_cann_cpu和Dockerfile_cann_gpu。其中Dockerfile_cann_cpu为基础版环境准备配置文件；Dockerfile_cann_gpu为GPU加速版环境准备配置文件。GPU可以加速量化感知训练的效率。

环境安装前，请先检查目录下是否包含如下文件：

.
├── CANN-amct-{版本号}-linux.x86_64.tar.gz
├── CANN-compiler-{版本号}-linux.x86_64.run
├── CANN-opp-{版本号}-linux.x86_64.run
├── CANN-runtime-{版本号}-linux.x86_64.run
├── CANN-toolkit-{版本号}-linux.x86_64.run
└── Dockerfile_cann_cpu或Dockerfile_cann_gpu

须知：

  1. 请勿将多个不同版本的ATC和AMCT安装包放置于该目录下。

  2. 请保持Linux服务器网络畅通。

基础版环境准备

基础版环境准备前，请先保证Linux服务器安装Docker。

基础版环境准备步骤如下：

  1. 执行如下命令构建Docker镜像：

    docker build -f Dockerfile_cann_cpu -t {镜像名称}:{镜像标签} .

    如需要配置代理，请执行如下命令：

    docker build -f Dockerfile_cann_cpu --build-arg http_proxy={http代理地址} --build-arg https_proxy={https代理地址} --build-arg no_proxy={排除代理地址} -t {镜像名称}:{镜像标签} .

    如果打印如下类似信息，表示Docker构建成功。

    Successfully built 61bc7fae9f9e
Successfully tagged {镜像名称}:{镜像标签}

  2. 执行如下命令运行容器，并关联端口及挂载文件夹：

    docker run -itd  --ipc=host -p {服务器端口}:22 -v {服务器路径}:{容器路径} --name {容器名称} {镜像名称}:{镜像标签}

    其中：

    • --ipc=host：可选，配置后容器共享宿主机的内存。

    • -p参数：表示将服务器对应端口映射到容器的{服务器端口}:22端口。

    • -v参数：表示将服务器相应路径映射到容器内的相应路径。该参数为可选参数。

  3. 执行如下命令启动容器：

    docker start {容器名称}

    使用如下指令查询运行的容器，如果查询的表格中包含启动的容器，则表示启动成功。

    docker ps

  4. 配置容器root密码。

    • 使用如下命令进入容器：

      docker exec -it {容器名称} /bin/bash

    • 配置密码：

      passwd

  5. 执行如下命令测试ssh连接。按照提示输入root密码，能够顺利进入容器，则表示ssh连接正常。

    ssh root@{服务器IP地址} -p {服务器端口}

说明： 如遇到镜像代理未配置的网络问题，请参考“Linux通路环境准备”中的说明完成代理配置。

GPU加速版环境准备

GPU加速版环境准备前，请先保证Linux服务器：

  1. 安装Docker。

  2. 安装GPU驱动；并保证版本号≥525。

  3. 安装和配置NVIDIA Container Toolkit。

GPU加速版环境准备步骤如下：

  1. 执行如下命令构建Docker镜像：

    docker build -f Dockerfile_cann_gpu -t {镜像名称}:{镜像标签} .

    如需要配置代理，请执行如下命令：

    docker build -f Dockerfile_cann_gpu --build-arg http_proxy={http代理地址} --build-arg https_proxy={https代理地址} --build-arg no_proxy={排除代理地址} -t {镜像名称}:{镜像标签} .

    如果打印如下类似信息，表示Docker构建成功。

    Successfully built 61bc7fae9f9e
Successfully tagged {镜像名称}:{镜像标签}

  2. 执行如下命令运行容器，并关联端口及挂载文件夹：

    docker run -itd --ipc=host -p {服务器端口}:22 --gpus all -v {服务器路径}:{容器路径} --name {容器名称} {镜像名称}:{镜像标签}

    其中：

    • --ipc=host：可选，配置后容器共享宿主机的内存。

    • -p参数：表示将服务器对应端口映射到容器的22端口。

    • --gpus参数：表示GPU对容器可见。

    • -v参数：表示将服务器相应路径映射到容器内的相应路径。该参数为可选参数。

  3. 执行如下命令启动容器：

    docker start {容器名称}

    使用如下指令查询运行的容器，如果查询的表格中包含启动的容器，则表示启动成功。

    docker ps

  4. 配置容器root密码。

    • 使用如下命令进入容器：

      docker exec -it {容器名称} /bin/bash

    • 配置密码：

      passwd

  5. 在容器内执行如下命令测试GPU是否可用。

    nvidia-smi

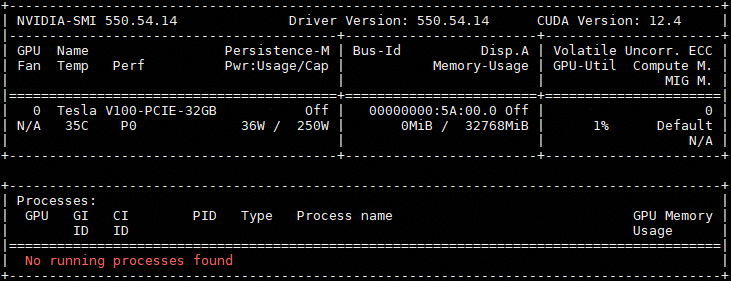

    命令输出如图1类似信息，表示GPU可用。

    图 1 GPU查询结果

  6. 在Linux服务器执行如下命令测试ssh连接。按照提示输入root密码，能够顺利进入容器，则表示ssh连接正常。

    ssh root@{服务器IP地址} -p {服务器端口}

Windows侧Bash环境准备

该小节仅针对于需要依赖bash环境才可以编译的Hi3322工程。

如果需要编译Hi3322的工程，用户需手动下载Git并将bash路径添加到环境变量中。

下载链接：https://github.com/git-for-windows/git/releases/download/v2.48.1.windows.1/Git-2.48.1-64-bit.exe

如果Windows系统System32下默认有“bash.exe”，需要删除其系统下的“bash.exe”，使用安装的git下内置的“bash.exe”。

完成后，重启VS Code使新环境变量生效，即可正常编译工程。

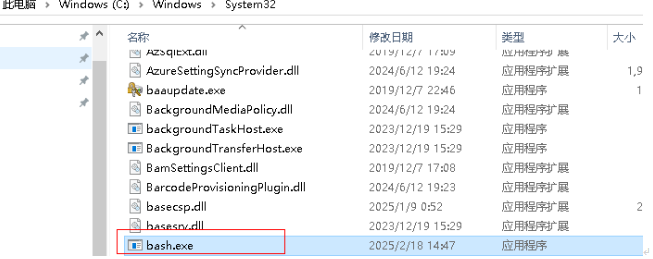

图 1 删除Windows系统库的bash

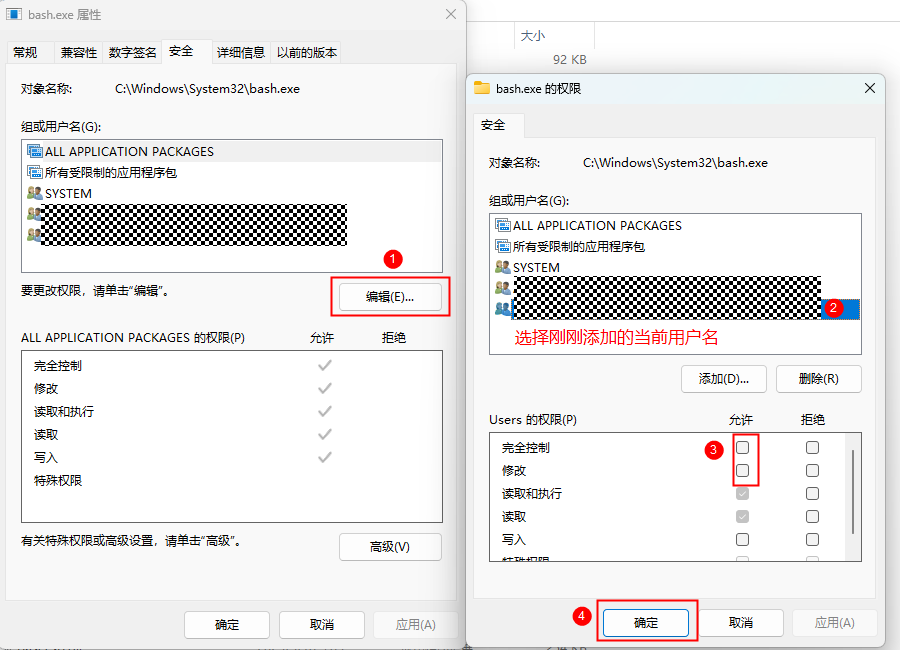

说明： 若删除Windows系统库下的bash时提示没权限，可以在需要删除的“bash.exe”上右键单击，选择“属性”，在弹出的窗口中依次单击“安全”标签页→“高级”→单击“所有者”标签页下的“更改”按钮。选择一个新的所有者（例如当前用户），单击“应用”和“确定”。返回“安全”标签页，单击“编辑”。为当前添加的用户或组分配适当的权限（如完全控制、读取等）。点“应用”和“确定”后即可删掉选择的“bash.exe”文件。

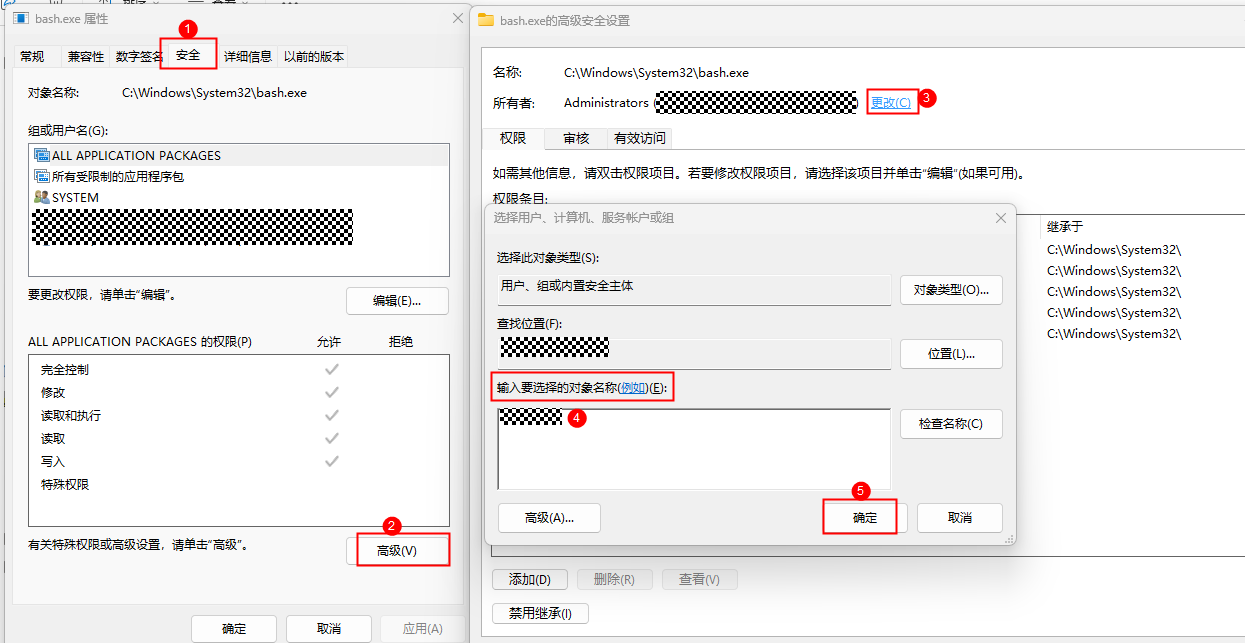

图 2 配置bash.exe的删除权限

图 3 配置bash.exe的删除权限

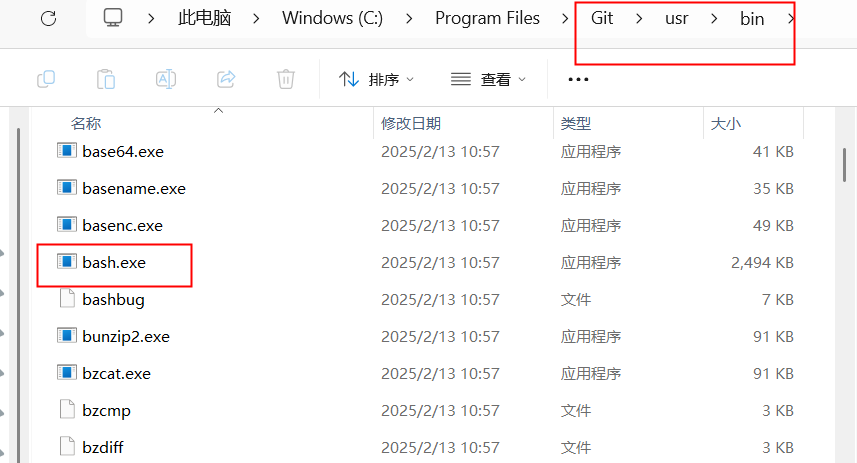

图 4 Git安装目录下的“/usr/bin/bash”路径

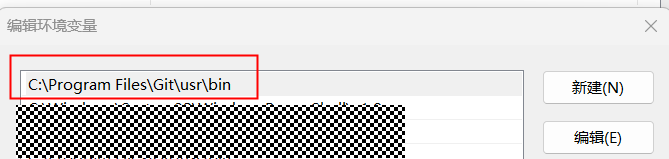

图 5 添加到环境变量中

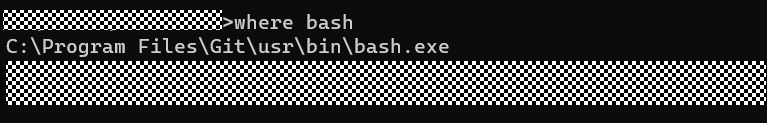

图 6 保证Git下的bash被调用

准备SDK

取Hi3322对应SDK发布包，解压SDK包到本地目录。

样例运行

Hi3863样例运行

模型与数据获取

  1. 模型获取，若使用Linux服务器环境，将其上传到容器内。

    进行模型量化，请点击Link，下载ONNX模型。

  2. 点击Link，下载数据和预处理脚本“preproc_mnist_data.py”。请参考文档，在容器内执行该脚本，进行数据获取。请确保文件夹内包含如下数据和文件。

    .
|-- test_data
|   `-- npy
|       `-- sample_00000_7.npy
|       `-- ......
|       `-- sample_09999_6.npy
|   `-- bin
|       `-- sample_00000_7.bin
|       `-- ......
|       `-- sample_09999_6.bin
|   `-- label.csv
`-- train_data
|   `-- bin
|       `-- sample_00000_5.bin
|       `-- ......
|       `-- sample_59999_8.bin
|   `-- label.csv

    说明： test_data和train_data目录作为数据下载和预处理脚本的输入参数，会根据用户的输入而变化。

新建工程与选择模型

  1. 进入HiSpark Studio AI插件点击home按钮，单击“New Project”按钮。

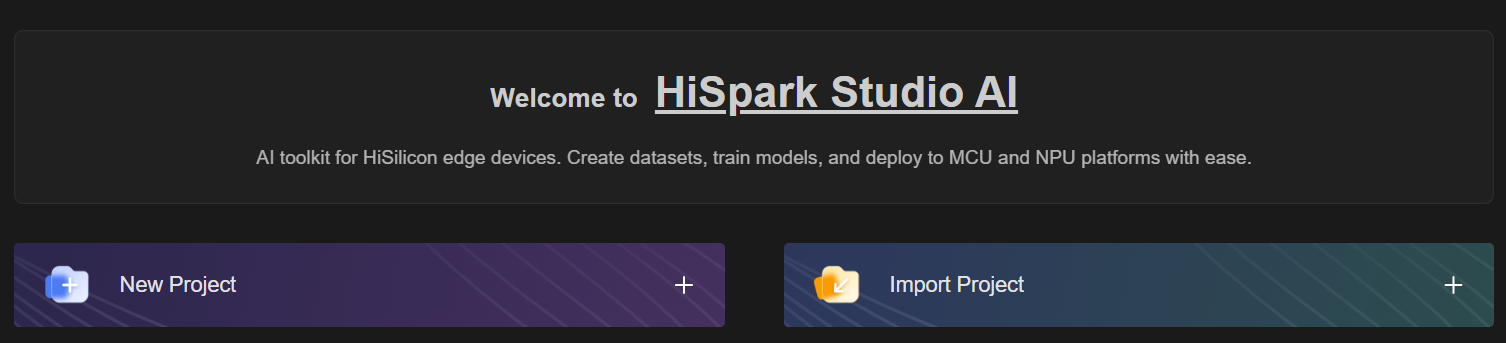

    图 1 New Project

  2. 选择芯片为WS63，选择已准备好的SDK目录，工程项目目录选择SDK相同路径即可。

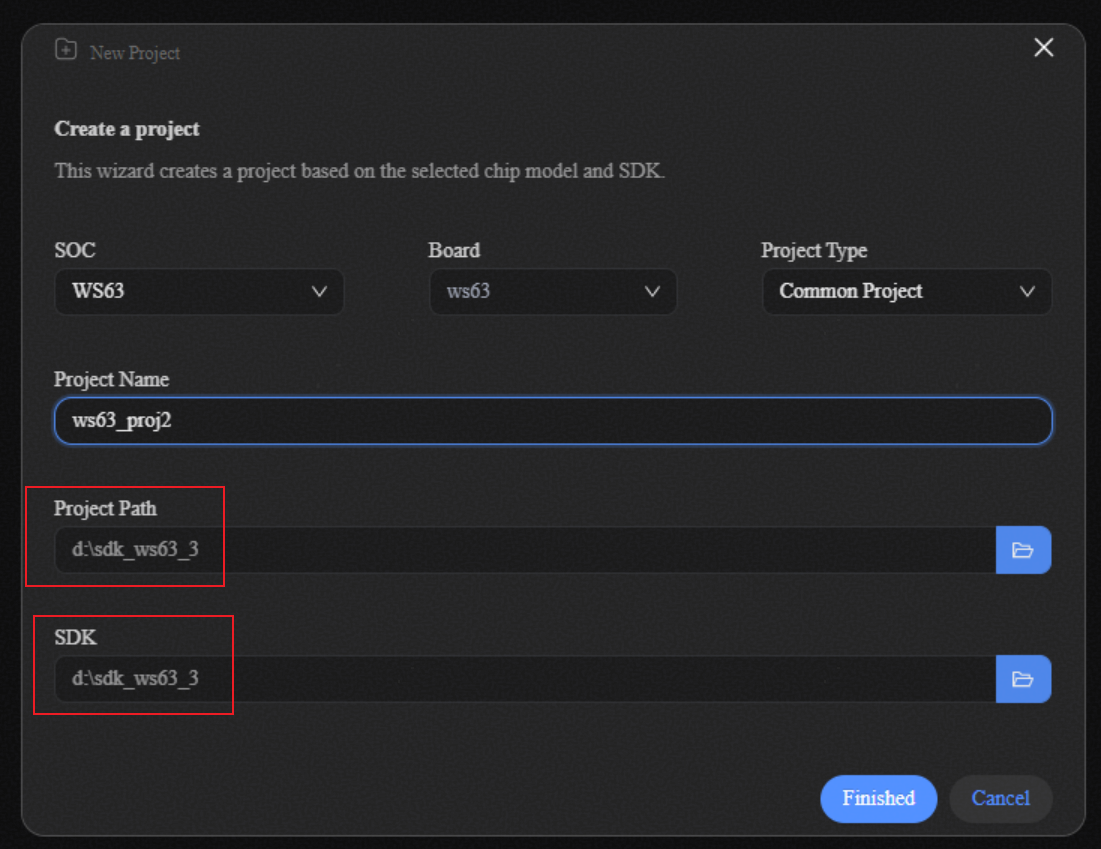

    图 2 工程创建示意图

  3. 进入模型选择页面，单击“Import Model”，进入模型选择窗口如图4。

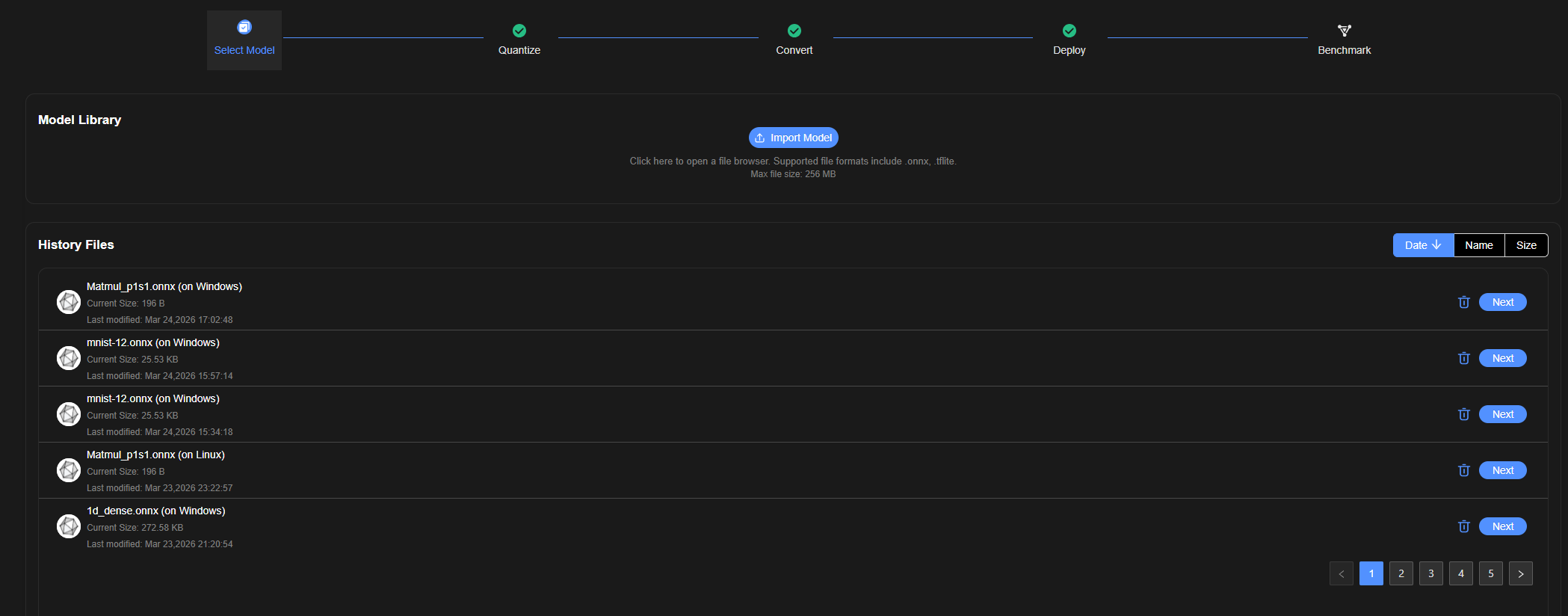

    图 3 模型导入示意图

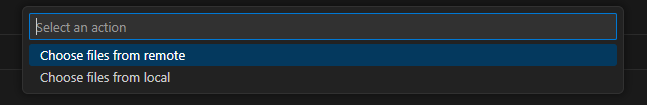

    图 4 模型选择类型窗口

  4. 选择模型文件：

    • Windows端用户选择“Choose files from local”，从本地选择文件。

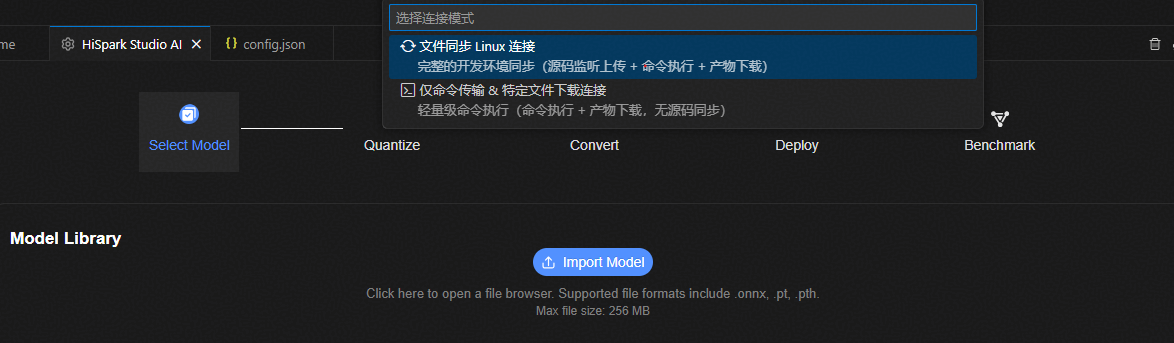

    • Linux端用户点击“Choose files from remote”；选择“仅命令传输 & 特定文件下载连接”，输入Docker的IP、端口号、用户名、密码。成功连接一次以后，下次登录可直接选择“使用现有配置快速连接”，只需输入密码即可，界面如图5所示。

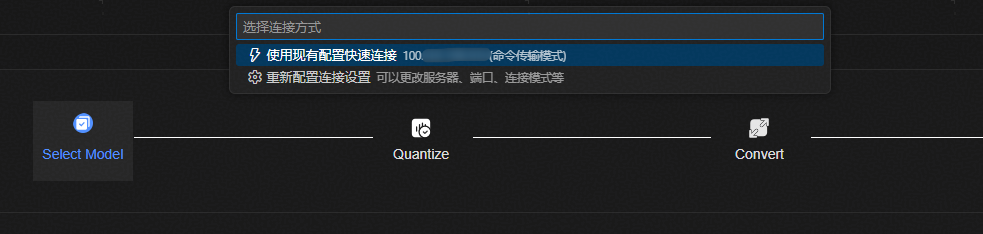

    图 5 连接远程服务器示意图

模型量化

  1. 进入模型量化页面，将“Validation”配置为FILE，在Calibration Inputs选择“Input3”（模型输入名称）对应的Path选择框架，选择量化数据所对应的npy文件目录路径，在Validation Inputs输入框选择“Validation Input1”对应的Path选择框架，选择验证数据所对应的npy目录，在Validation Labels文本框选择为含标签的label文件。

    Label文件数据结构如表1所示。

    表 1 label.csv文件内容

    sample

    label

    sample_00000_7.npy

    7

    sample_00001_2.npy

    2

    说明： label.csv中为样本分类的真值标签。文件中的表格格式如表1。其中sample列表示样本的名称。label列表示样本对应的真值标签。

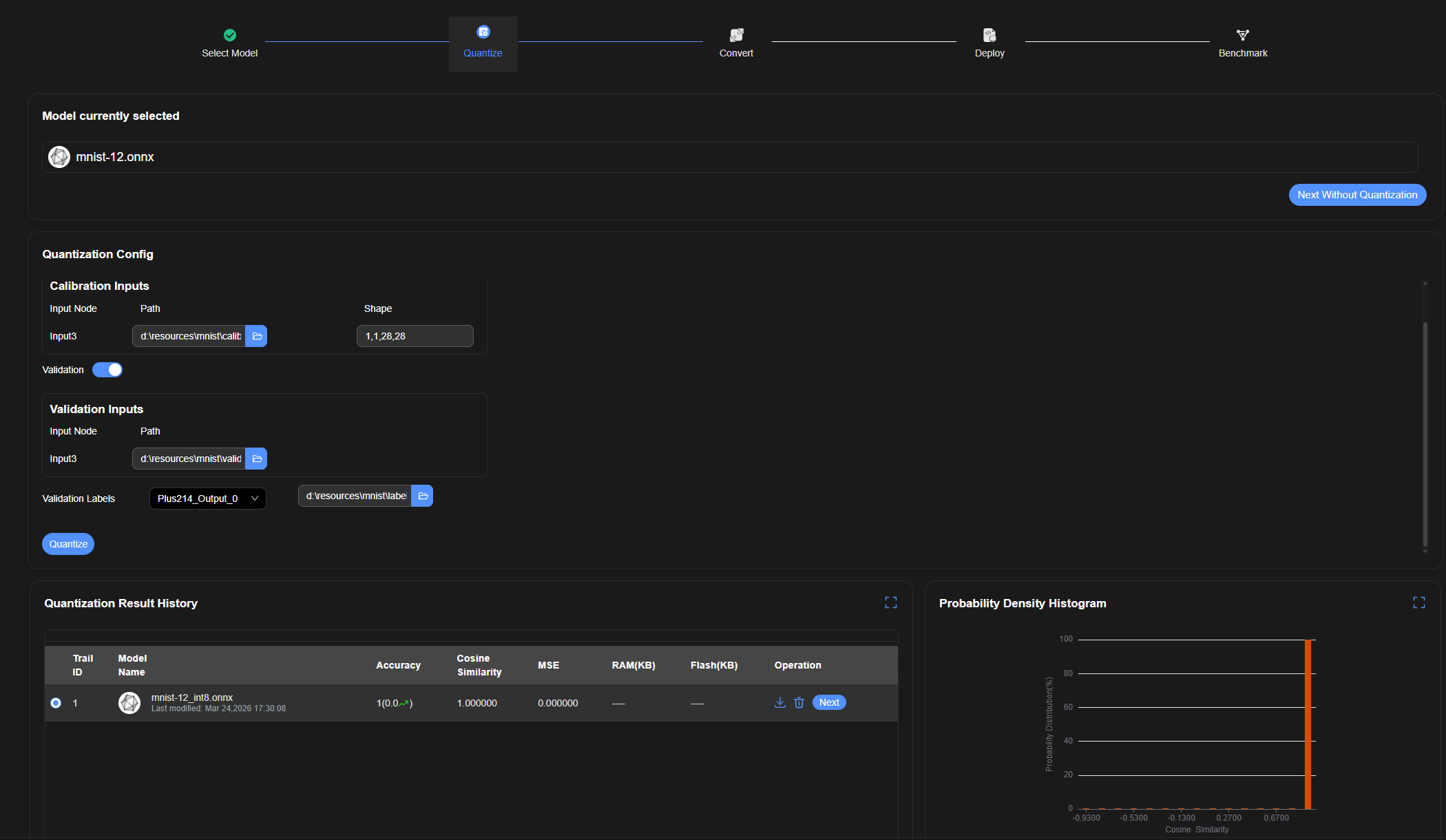

    图 1 模型压缩示意图

  2. 单击“Quantize”按钮，输出量化余弦相似度、准确率以及MSE等结果。

模型转换

单击“Convert”按钮，完成模型转换，输出对应的RAM以及FLASH值。

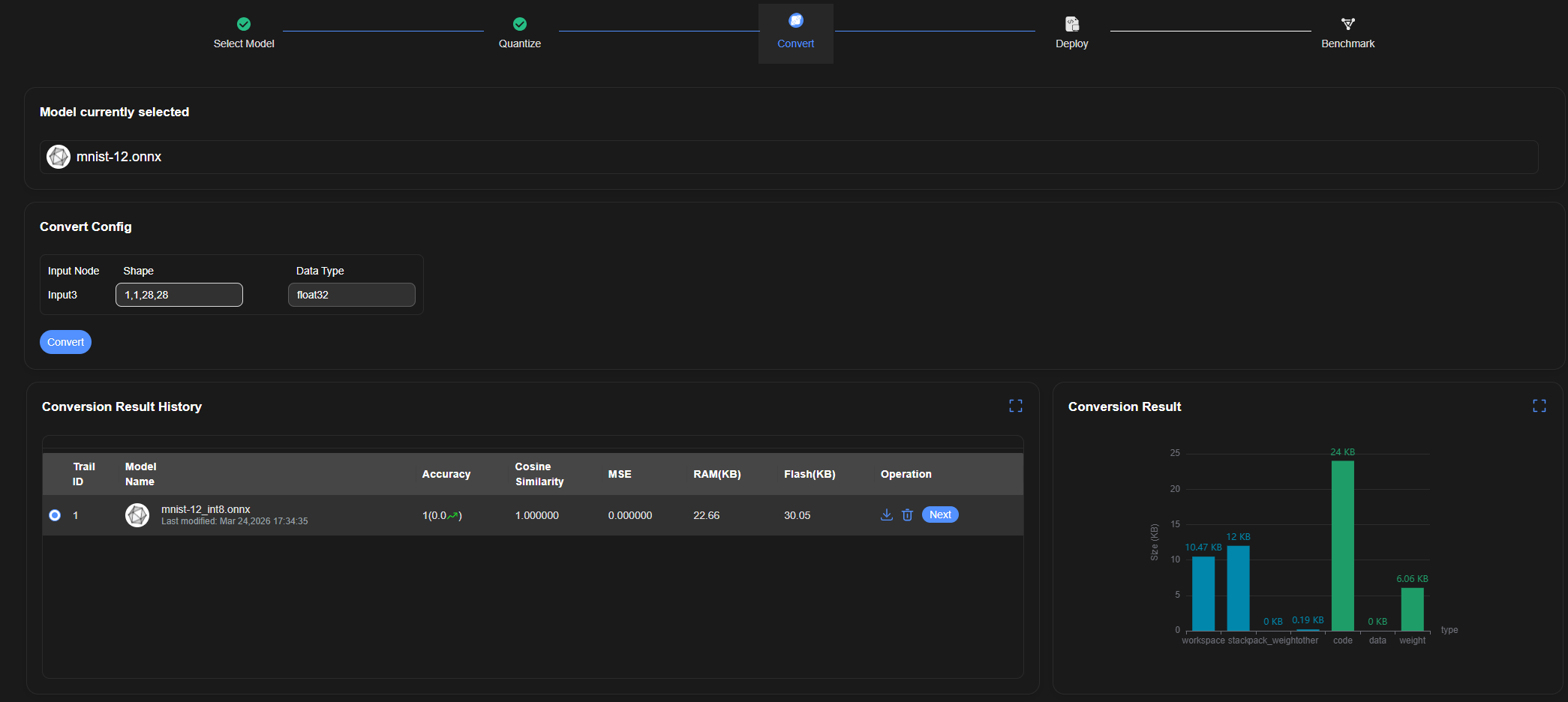

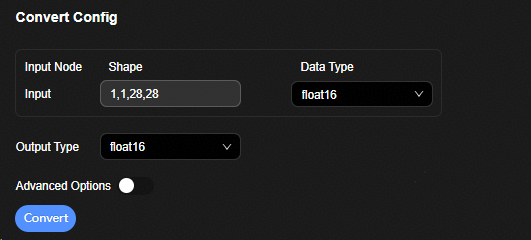

图 1 模型转换示意图

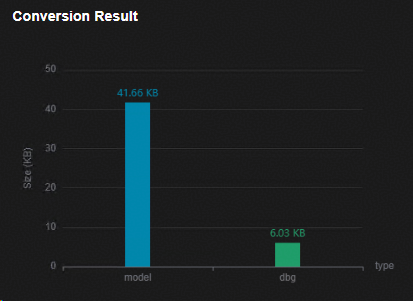

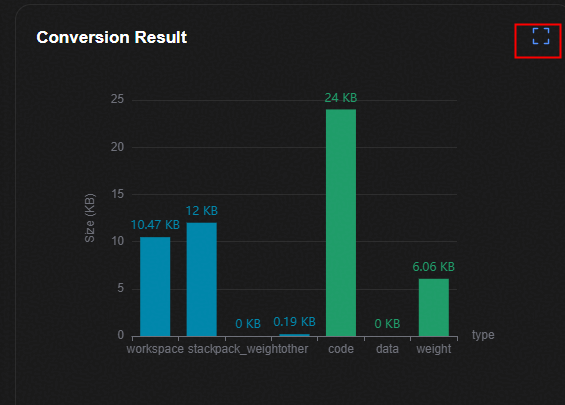

图 2 模型转换结果示意图（点击右上角缩放图标可放大显示）

模型部署

图 1 模型部署示意图

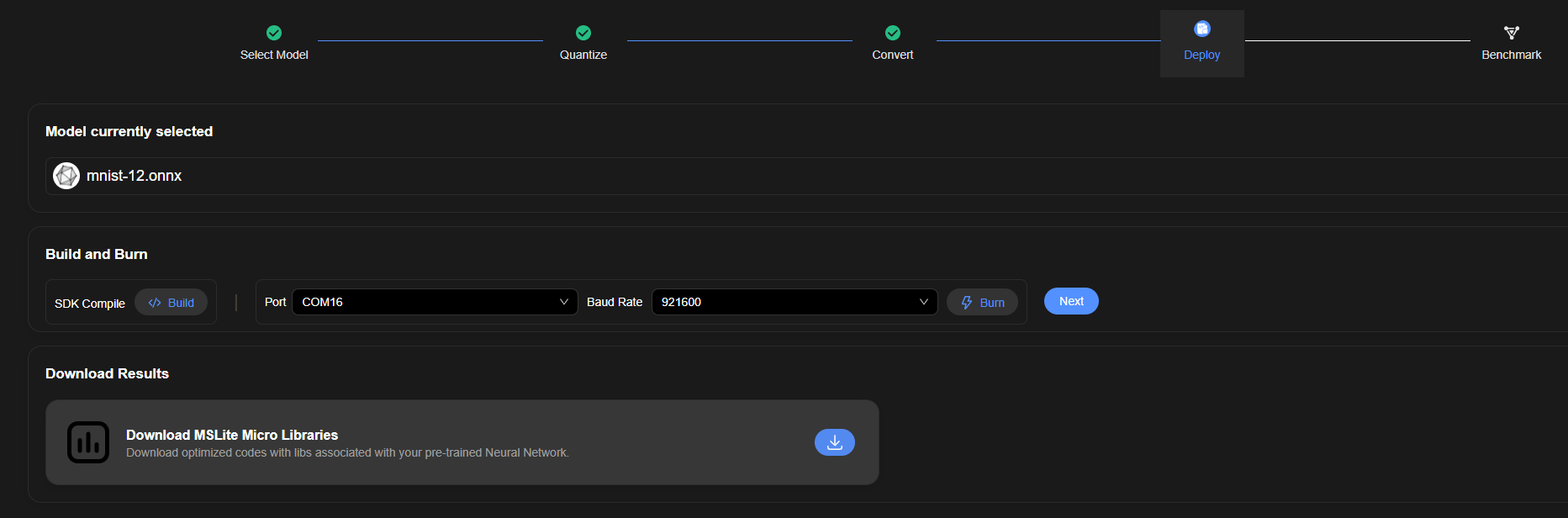

  1. 单击“Build”编译SDK，选择烧录串口与波特率，单击“Burn”开始烧录。

  2. 单击下方“Download Results”中的下载按钮下载前一步转换产物。

  3. 全部完成后，单击“Next”进入后续评估页面。

性能评估和精度评估

进入Benchmark模型评估页面。

图 1 模型评估整体示意图

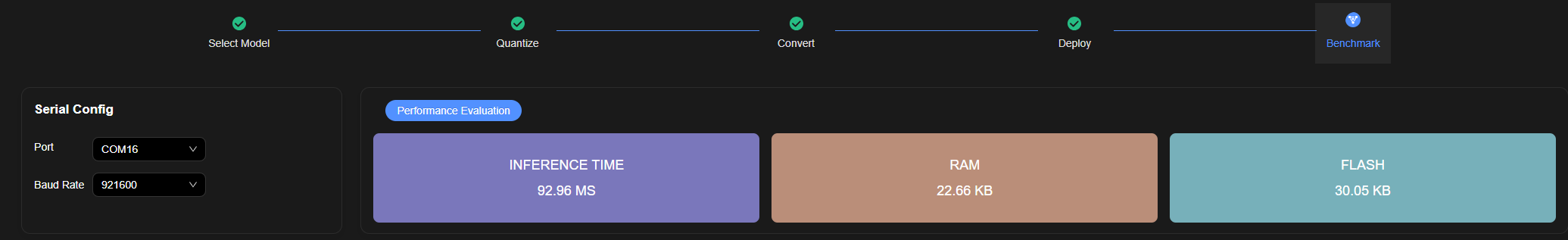

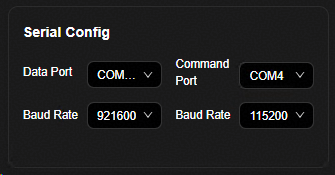

配置串口、波特率等信息，如图2，点击性能验证，输出上板验证的推理时间、占用RAM、FLASH的值。

图 2 模型性能评估示意图

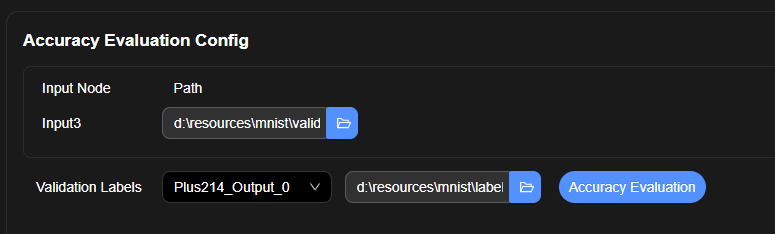

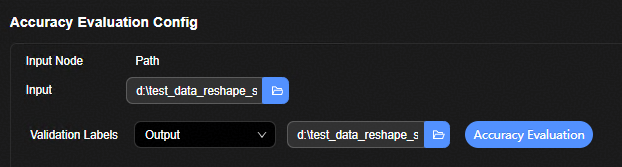

选择Validation Input的验证数据文件，选择Validation Output的label文件的值，配置项如图3，单击精度验证。

图 3 模型精度评估选项示意图

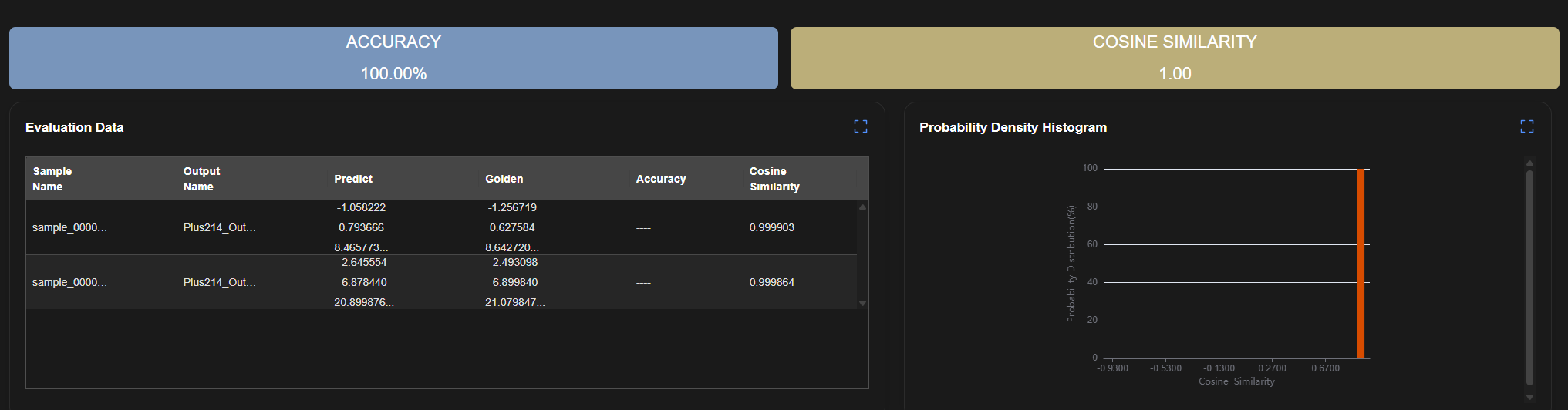

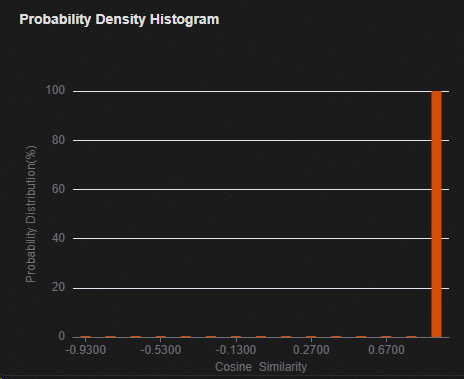

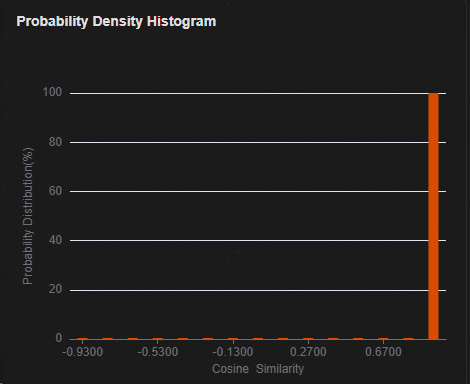

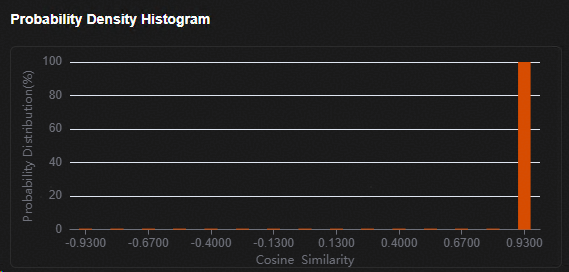

如图4输出验证数据结果的余弦相似度等值。

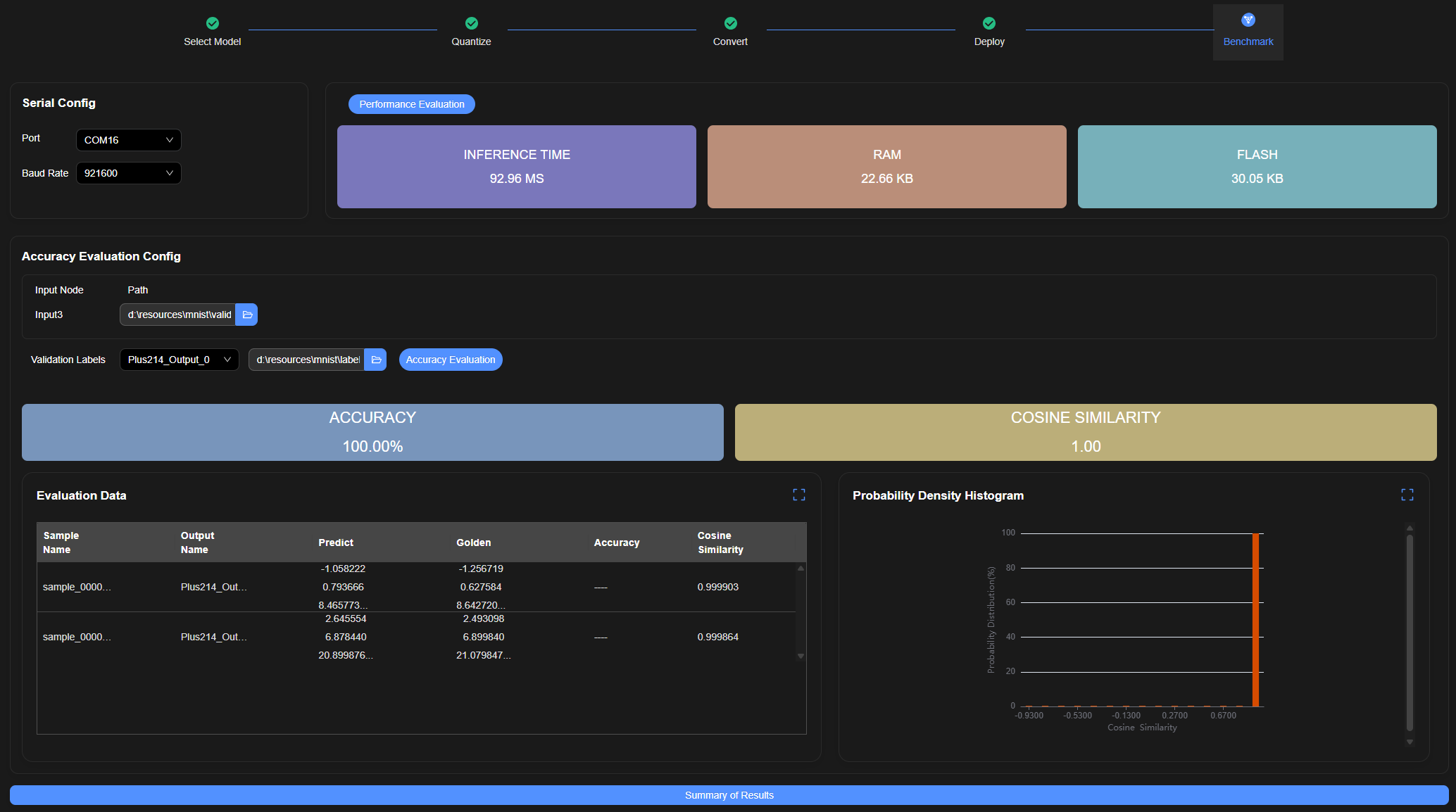

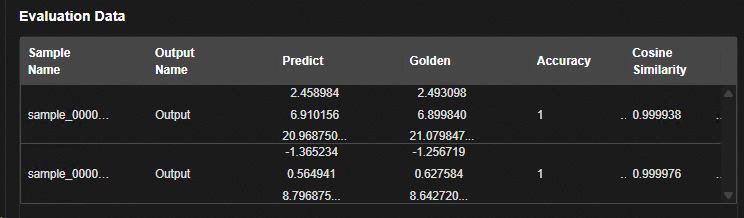

图 4 模型精度评估结果示意图

应用开发

在HiSpark Studio AI中完成模型量化、转换之后，将模型导出并使用HiSpark.AI API完成应用开发。具体步骤如下。

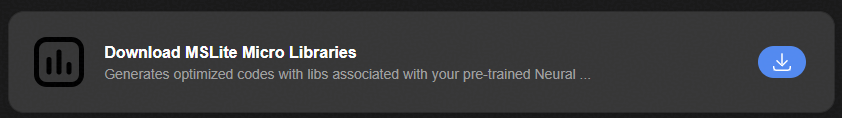

  1. 在“Deploy”页面下载转化好的Micro工程文件。

    图 1 下载micro工程文件

  2. 具体API的用法请参考文档《HiSpark.AI API开发指南》

Hi3322样例运行

本章节以LeNet5模型为例，介绍如何使用HiSpark Studio AI工具进行模型量化、转换、性能评估以及精度评估。如果需要使用命令行工具进行如上操作，请参考《Nano应用开发指南》。

模型与数据获取

  1. 模型获取。若使用LInux服务器端环境，请将模型上传到容器内。

    • 进行训练后量化PTQ，请点击Link，下载ONNX模型。

    • 进行量化感知训练QAT，请点击Link，下载PyTorch模型权重文件。

  2. 点击Link，下载数据和预处理脚本“preproc_mnist_data.py”。请参考文档，生成数据。

    • 若使用WSL环境，通过命令“wsl -d {WSL DISTRIB名称}”，进入WSL环境内，并执行该脚本，进行数据获取。

    • 若使用Linux服务器端环境，在容器内执行该脚本，进行数据获取。

    请确保文件夹内包含如下数据和文件。

    .
|-- test_data
|   `-- npy
|       `-- sample_00000_7.npy
|       `-- ......
|       `-- sample_09999_6.npy
|   `-- label.csv
`-- train_data
|   `-- npy
|       `-- sample_00000_5.npy
|       `-- ......
|       `-- sample_59999_8.npy
|   `-- label.csv

    说明：

    1. test_data和train_data目录作为数据下载和预处理脚本的输入参数，会根据用户的输入而变化。

    2. label.csv中为样本分类的真值标签。文件中的表格格式如表1 label.csv格式示例。其中sample列表示样本的名称。label列表示样本对应的真值标签。

    表 1 label.csv格式示例

    sample

    label

    sample_00000_7.npy

    7

    sample_00001_2.npy

    2

新建工程与选择模型

  1. 进入HiSpark Studio AI插件单击“Home”按钮，单击“Import Project”按钮进入新建工程页面。在弹出框中选择SOC类型为“3322”；选择已经下载的SDK路径；并为工程设置好名字和工程文件保存地址。

    图 1 新建工程页面

  2. 单击“Finished”进入“Select Model”页面。

  3. 连接远程服务器，输入Docker的IP、端口号、用户名、密码。

  4. 单击“Import Model”，弹出如下选择框。

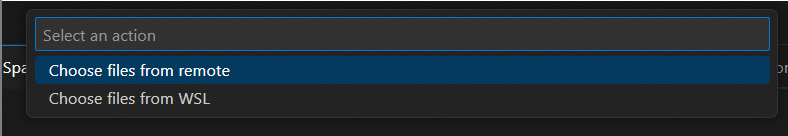

    图 2 选择模型

    可选择从Linux服务器或WSL（本地）选择模型。

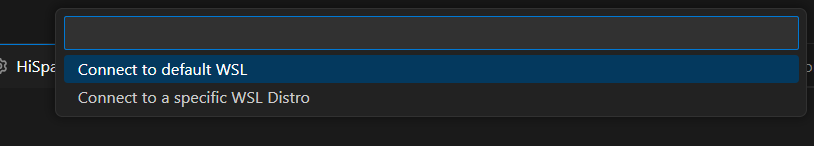

    图 3 通过WSL选择本地模型

    可选用自定义名称的镜像，或默认名称镜像（默认名称为ubuntu-22.04-cann-base）

    图 4 通过Linux服务器选择模型

    若从Linux服务器选择模型，选择“Choose files from remote”。

    输入Docker的IP、端口号、用户名、密码。

    选择“模型与数据获取”章节下载的模型。

    • 进行训练后量化，请选择ONNX模型。

    • 进行量化感知训练，请选择PyTorch模型。

    说明： 首次连接请根据提示设置远端连接。注意端口选择映射到容器内的服务器端口。

  5. 导入模型后，自动跳转到量化页面。

    • 如果导入的模型为ONNX模型，跳转到训练后量化页面。

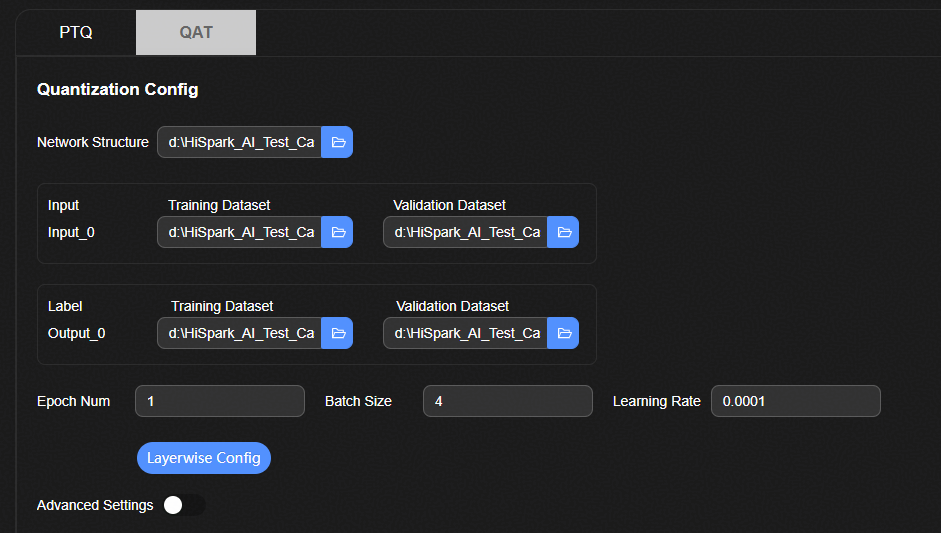

    • 如果导入的模型为PyTorch模型，跳转到量化感知训练界面。

模型量化

在“Quantize”页面对模型进行量化，并对量化后的评估模型进行精度验证，以帮助用户评估量化后的模型是否符合业务需求。精度验证的指标如表1 精度验证指标所示。

表 1 精度验证指标

指标

说明

Accuracy

表示分类结果准确率，使用标签真值计算。

Cosine Similarity

平均余弦相似度，使用量化评估网络的输出和原始浮点网络的输出计算。

MSE

均方误差，使用量化评估网络的输出和原始浮点网络的输出计算。

模型压缩“Quantize”页面提供训练后量化PTQ和量化感知训练QAT两种量化方式。

训练后量化

  1. 在“Quantization Config”中配置输入参数。

    1. “Calibration Inputs”的Path列文件选择框中输入量化校准数据：选择“模型与数据获取”下载的训练数据文件夹下的npy子文件夹，若当前为Linux通路，则从Linux服务器上选择文件夹，如“train_data/npy”。若当前为WSL通路，则从Windows本地选择文件夹，如“D:\\train_data\\npy”。

    2. 打开“validation”开关。

    3. 在“Validation Inputs”的Path列文件选择框中输入验证数据：选择“模型与数据获取”下载的测试数据文件夹下的npy子文件夹。若当前为Linux通路，则从Linux服务器上选择文件夹，如“test_data/npy”。若当前为WSL通路，则从Windows本地选择文件夹，如“D:\\test_data\\npy”。

    4. “Validation Labels”下拉框选择对应的输出节点。并在文件输入验证数据的真值：选择框选择“模型与数据获取”下载的测试数据文件夹下的“label.csv”文件。

    5. 其他参数保持默认，或按需调整。

    图 1 训练后量化参数配置界面

  2. 单击“Quantize”按钮开始量化。“OUTPUT”中输出如下类似信息，表示量化成功。

    All quantization workflow steps completed successfully
INFO - HiSpark.AI: SUCCESS

  3. 在“Quantization Result History”中查看量化仿真模型在验证集的精度。

    图 2 量化结果显示界面

  4. 在“Probability Density Histogram”窗口查看验证样本余弦相似度的分布。

    图 3 训练后量化评估网络在验证集的余弦相似度分布直方图

  5. 在“History of Compression results”的“Operation”列单击“Next”按钮，进入模型转换页面。

量化感知训练

  1. 配置“Quantization Config”中的输入参数

    1. “Network Structure”文件选择框中选择结构定义的 python文件，选择完成后，后台自动触发结构解析和校验流程。网络结构定义示意如下。在网络定义时，请满足如下约束：网络结构类的名称固定为NNModel；当前只支持单输入和单输出网络，因此forward函数的输入输出类型为torch.Tensor；构造函数不包含除self外的其他入参，如果有其他入参请配置默认值。

      class NNModel(nn.Module):
    def __init__(self) -> None:
        """Initialize network layers and components."""
        super(NNModel, self).__init__()

        self.conv1 = nn.Conv2d(1, 8, kernel_size=(5, 5), padding=2)
        self.relu1 = nn.ReLU()
        self.maxpool1 = nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=(0, 0), dilation=1, ceil_mode=False)

        self.conv2 = nn.Conv2d(8, 16, kernel_size=(5, 5), padding=2)
        self.relu2 = nn.ReLU()
        self.maxpool2 = nn.MaxPool2d(kernel_size=(3, 3), stride=(3, 3), padding=(0, 0), dilation=1, ceil_mode=False)

        self.fc = torch.nn.Linear(256, 10, bias=True)

    def forward(self, img):
        """
        Forward pass of the network.

        Args:
            x (torch.Tensor): Input tensor with shape (batch_size, 1, 28, 28)

        Returns:
            torch.Tensor: Output logits with shape (batch_size, 10)
        """
        out = self.conv1(img)
        out = self.relu1(out)
        out = self.maxpool1(out)
        out = self.conv2(out)

        out = self.relu2(out)
        out = self.maxpool2(out)
        out = out.reshape(-1, 256)
        out = self.fc(out)
        return out

    2. Input 栏的Training Dataset 文件选择框中选择“模型与数据获取”下载的训练数据文件夹下的npy子文件夹，若当前为Linux通路，则从Linux服务器上选择文件夹，如“train_data/npy”，若当前为WSL通路，则从Windows本地选择文件夹，如“D:\\train_data\\npy”。

    3. Input栏的 Validation Dataset 文件选择框中选择“模型与数据获取”下载的测试数据文件夹下的npy子文件夹，如：test_data/npy。若当前为Linux通路，则从Linux服务器上选择文件夹，如“test_data/npy”，若当前为WSL通路，则从Windows本地选择文件夹，如“D:\\test_data\\npy”。

    4. Label 栏的 Training Dataset文件选择框选择“模型与数据获取”下载的训练数据文件夹下的“label.csv”文件。若当前为Linux通路，则从Linux服务器上选择文件，若当前为WSL通路，则从Windows本地选择文件。

    5. Label 栏的 Validation Dataset 文件选择框选择“模型与数据获取”下载的测试数据文件夹下的“label.csv”文件。若当前为Linux通路，则从Linux服务器上选择文件，若当前为WSL通路，则从Windows本地选择文件。

    6. 设定训练epoch数。

      EPOCH_NUM = 1

    7. 设定训练的batch_size。

      BATCH_SIZE = 4

    8. 设定学习率。

      LEARNING_RATE = 0.00001

    9. 其他参数保持默认，或按需调整。

    图 1 量化感知训练参数输入界面

  2. 单击“Quantize”按钮开始量化感知训练。“OUTPUT”框中出现如下类似信息，说明量化感知训练成功。

    All workflow steps completed successfully

  3. 在“Quantization Result History”中查看量化仿真模型在验证集的精度。

    图 2 量化感知训练验证精度显示界面

  4. 在“Probability Density Histogram”窗口查看验证样本余弦相似度的分布。

    图 3 量化感知训练评估网络在验证集的余弦相似度分布直方图

  5. 在“Quantization Result History ”的“Operation”列单击“Next”按钮，进入模型转换页面。

模型转换

在“Convert”模型转换页面将量化后的模型进行转换，得到适配NPU IP加速器的离线模型。具体步骤如下。

  1. 保持默认参数，单击“Convert”按钮完成模型转换。

    图 1 模型转换参数输入界面

  2. 在“Convert results”窗口查看转化后模型的大小。

    图 2 转化后模型大小图示

  3. 在“Conversion Result History ”的“Operation”列单击“Next”按钮，进入模型部署页面。

模型部署

图 1 SDK编译和进入评估页面

  1. 单击“Build”编译SDK，选择烧录串口与波特率，单击“Burn”开始烧录。

  2. 单击下方“Download Results”中的下载按钮下载前一步转换产物。

  3. 全部完成后，单击“Next”进入后续评估页面。

性能评估和精度评估

HiSpark Studio AI提供连板性能评估和精度评估功能。在开始性能评估和精度评估前，请按照Hi3322硬件指导完成Hi3322硬件环境的准备。

  • 性能评估自动将转换的模型上传到单板，在端侧推理模型并统计模型推理性能。

  • 精度评估自动将转换的模型和验证集上传到单板，在端测推理模型；并和量化之前的模型以及真值标签对比，计算量化精度指标。

性能评估和精度评估的具体步骤如下。

  1. 在“Serial Config”窗口配置数据传输和命令发送的端口、波特率。

    图 1 串口配置

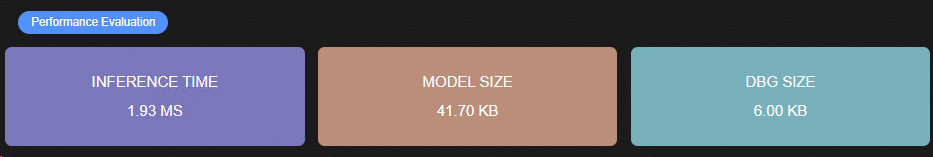

  2. 单击“性能验证”按钮，完成模型上板性能验证。验证完成后，在性能验证窗口显示推理时间、和模型大小。

    图 2 性能验证结果

  3. 在“Accuracy Evaluation Config”窗口配置精度验证数据集。

    • 将“模型与数据获取”下载的测试数据文件夹下的npy子文件夹，如“test_data/npy”，拷贝到Windows侧。“Validatioin Inputs”文件选择框中该文件夹。

    • 将“模型与数据获取”下载的测试数据文件夹下的“label.csv”文件拷贝到Windows侧。“Validation Output”文件选择框选择该文件。

      图 3 精度验证数据集配置界面

  4. 单击“Accuracy Evaluation”按钮，开始上板精度验证。

  5. 在“BALANCED ACCURACY”窗口查看上板精度验证的精度值。该值为使用为“label.csv”中的标签真值计算的结果。在“COSINE SIMILARITY”窗口查看样本上板推理结果和PC端浮点网络推理结果的余弦相似度。

    图 4 精度评估结果显示界面

  6. 在“Validation Data”窗口查看验证集各个样本的验证结果。

    图 5 验证样本的评估精度显示界面

  7. 在“Probability Density Histogram”窗口查看验证样本余弦相似度的分布。

    图 6 余弦相似度分布直方图

注意： 如果端测推理时间长于预期，请检查单板设置是否正常，如单板日志等级设置。

应用开发

在HiSpark Studio AI中完成模型量化、转换之后，将模型导出并使用HiSpark.AI API完成应用开发。具体步骤如下。

  1. 在“Deploy”页面下载转化好的exeom模型。

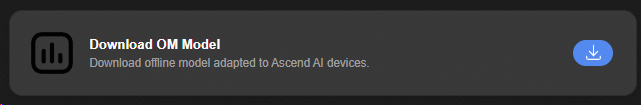

    图 1 下载exeom模型

  2. 具体API的用法请参考文档《HiSpark.AI API开发指南》

常见错误

DebugKits弹窗告警“The board does not respond!”

可能原因，Hi3322单板开启低功耗模式，请关闭低功耗模式后重试。请先手动通过SSCOM下发如下AT命令关闭低功耗模式。

AT^PM=0
