Sunniwell CV610 DevBoard — 硬件环境快速搭建

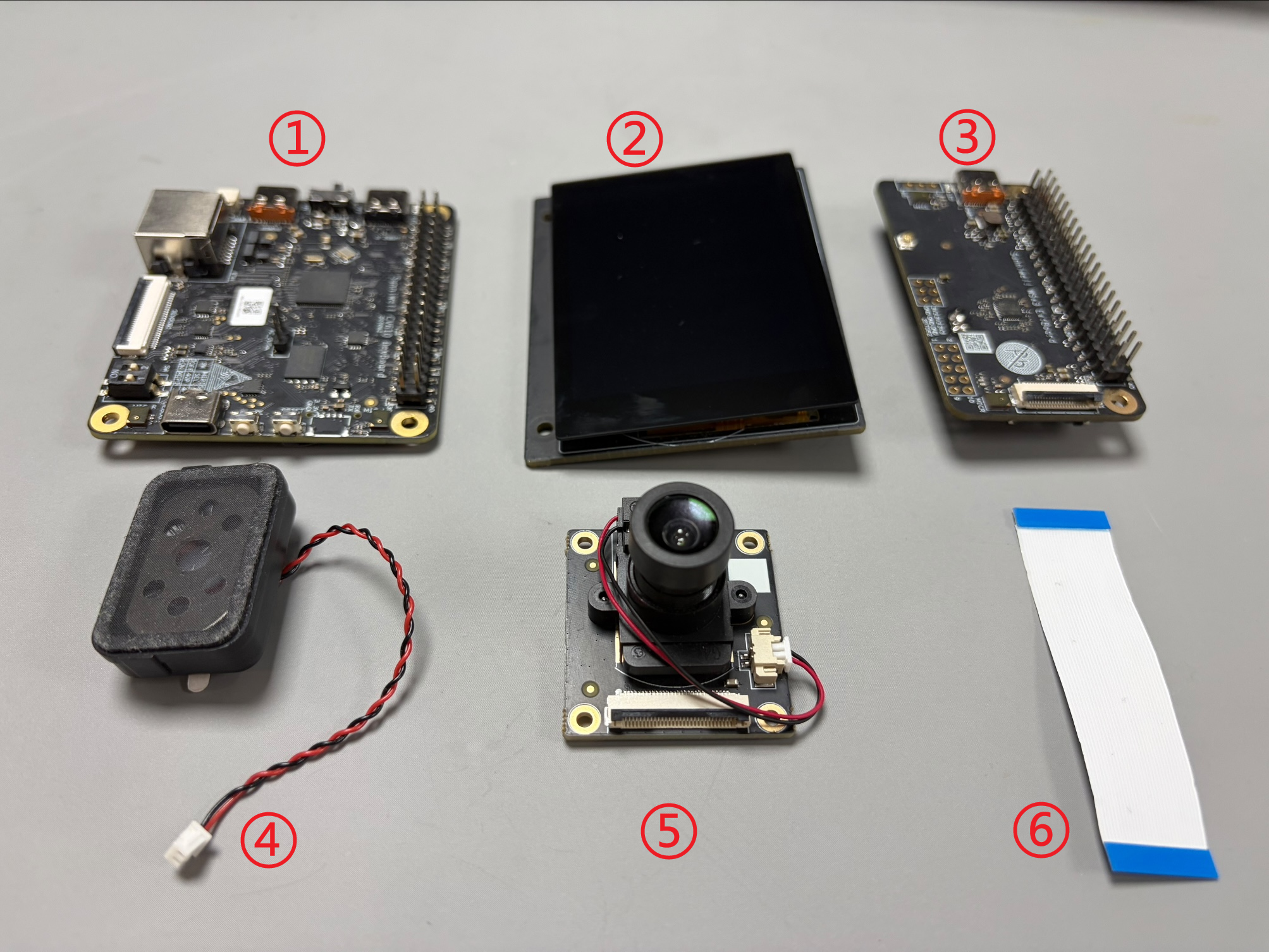

一、物品清单
| 序号 | 物品 | 数量 |
|---|---|---|
| 1 | Sunniwell CV610 Dev Board | 1 |
| 2 | 2.8寸方屏 LCD 扩展板 | 1 |
| 3 | WS73 扩展板 | 1 |
| 4 | 喇叭 | 1 |
| 5 | Sensor 摄像头板（OS04D10） | 1 |
| 6 | 同向 FPC 排线（30PIN） | 1 |
| 7 | 网线（RJ45） | 1 |
| 8 | USB-A 转 Type-C 线 | 2 |
二、认识主板关键接口

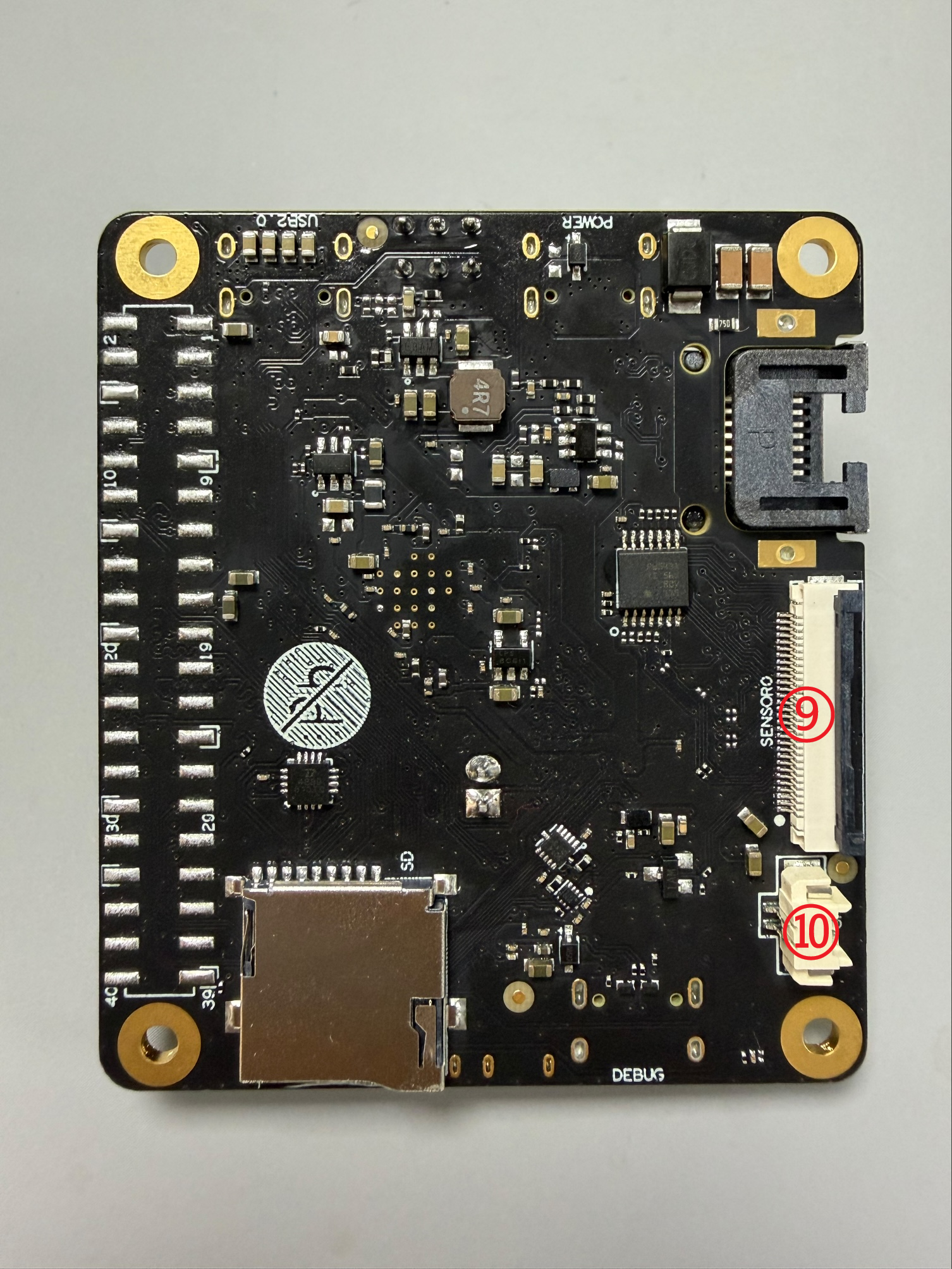

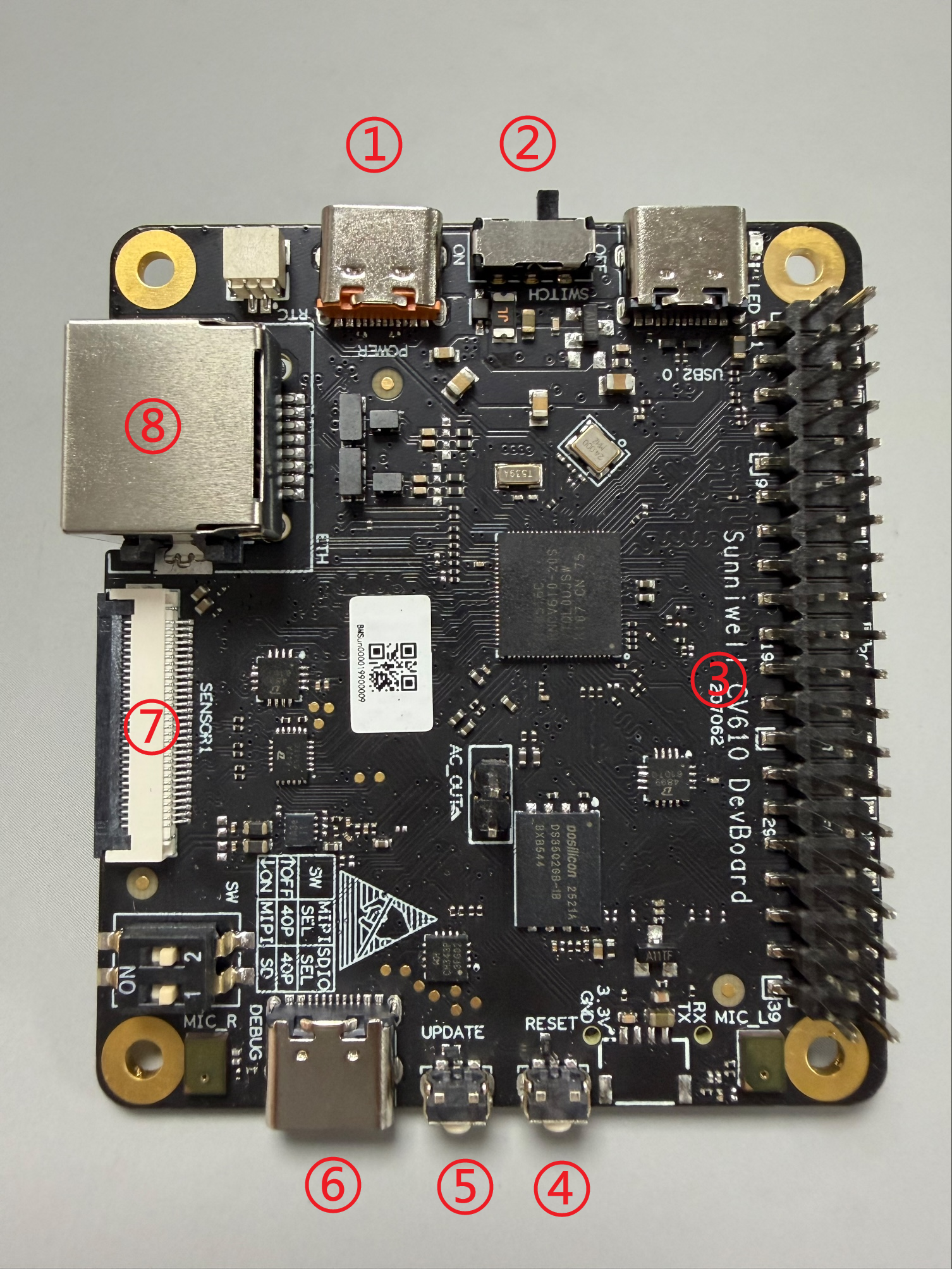

| 主板正面 | 主板反面 |
|---|---|
 |
 |
| 接口编号 | 描述 |
|---|---|
| 1 | Type-C 电源口（5V/2A） |
| 2 | 电源开关（ON=通电，OFF=断电） |
| 3 | 40PIN 排针（叠放 LCD 扩展板） |
| 4 | Reset 按键（按一下重启） |
| 5 | Update 按键（按住再通电进入烧录模式） |
| 6 | 调试串口（115200-8N1） |
| 7 | Sensor1 摄像头排线口 |
| 8 | 网口（RJ45） |
| 9 | Sensor0 摄像头排线口（默认使用） |
| 10 | 喇叭接口 |
三、外设连接

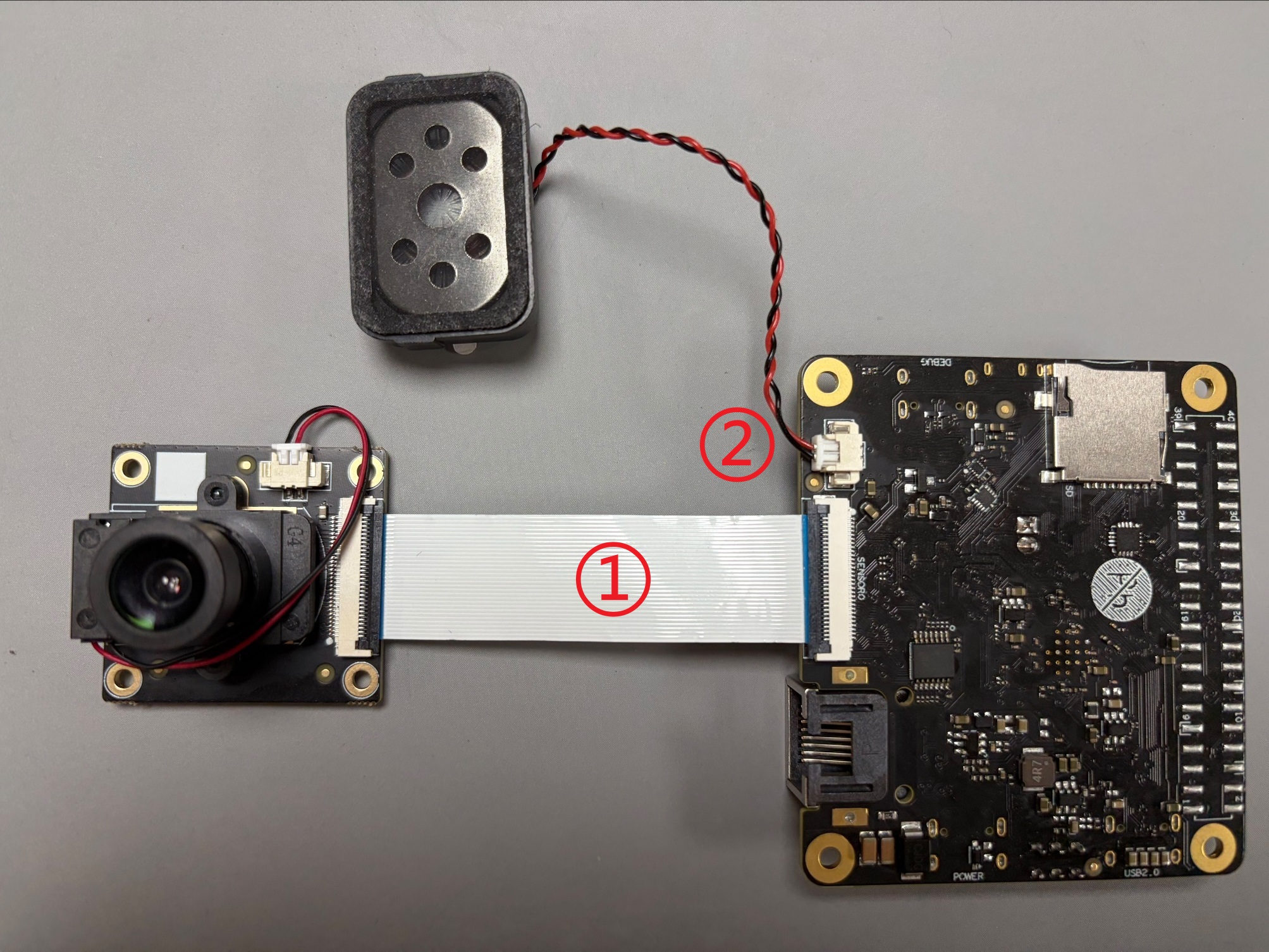

3.1 摄像头与喇叭
- FPC 排线一端接摄像头模组，另一端接主板 Sensor0 接口，两端金属触点均朝下。翻开卡扣插入排线后按回锁紧。
- 喇叭接线插入喇叭接口。
⚠️ 排线金属触点必须朝下，插反会损坏排线！严禁带电插拔！

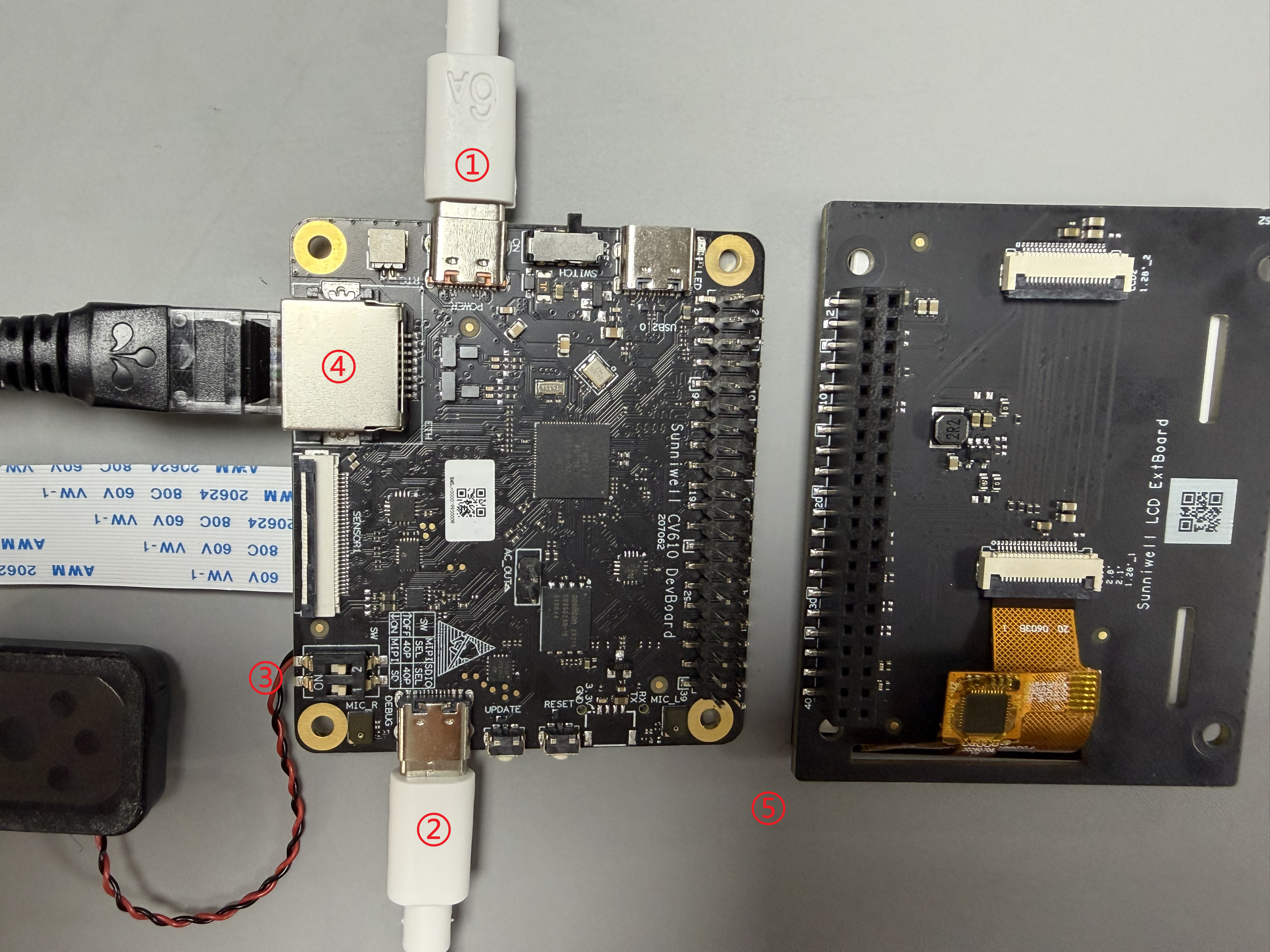

3.2 电源、串口、拨码开关、网线、LCD 扩展板
- 电源：USB-A 转 Type-C 线插入 Type-C 电源口，另一端接 5V/2A 电源适配器或电脑 USB 口。
- 串口：另一条 USB-A 转 Type-C 线插入调试串口，另一端接电脑。串口参数：115200-8N1。
- 拨码开关：两位均设为 OFF。
- 网线：插入网口，另一端接电脑或路由器。
- LCD 扩展板：叠放在主板 40PIN 排针上，开发板第 40PIN 对应扩展板第 40PIN，对准后均匀按下。（WS73 扩展板同理）
⚠️ 电源必须为 5V/2A，切勿使用 9V 或 12V 充电器！

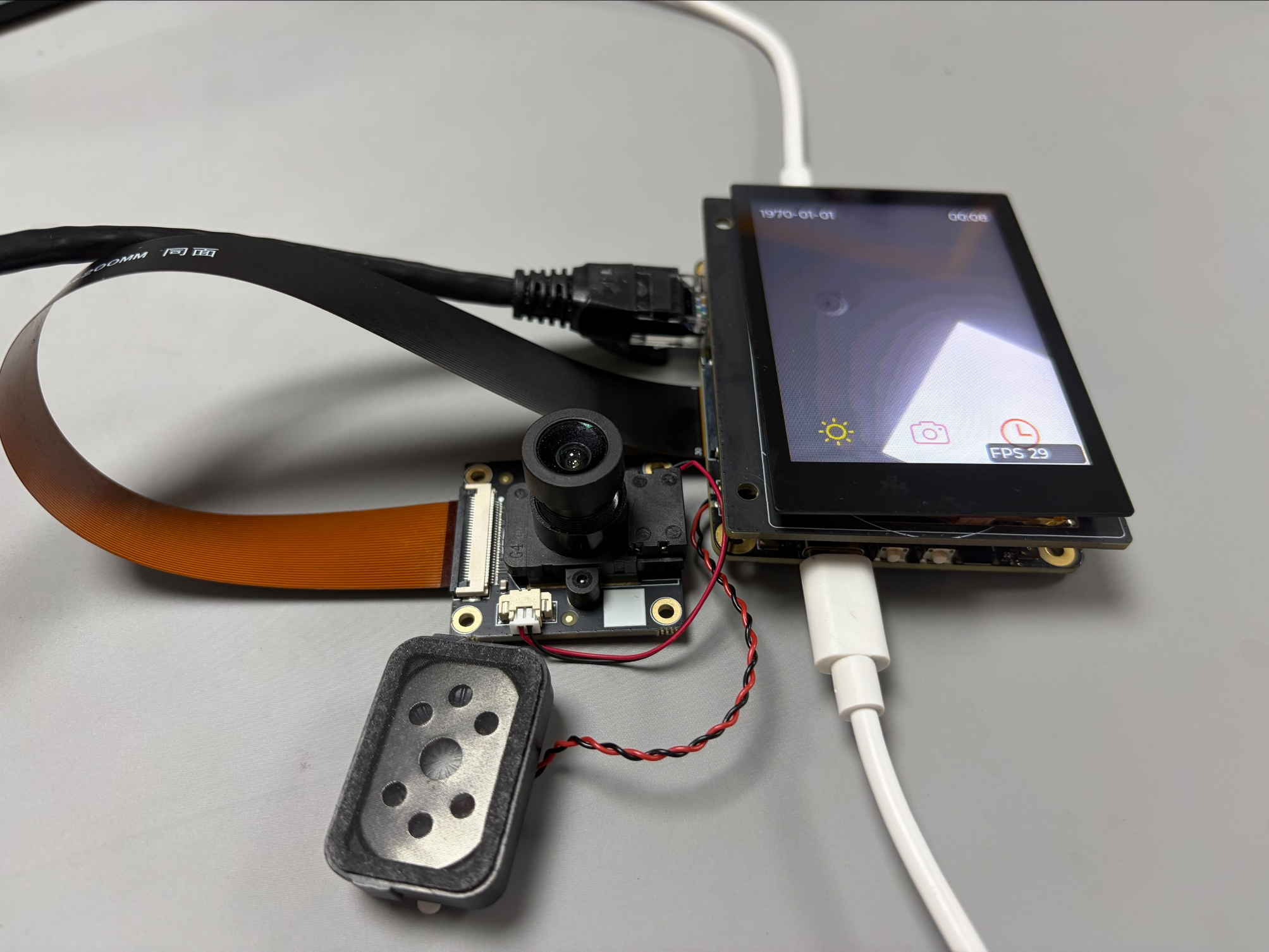

3.3 成品组装效果图

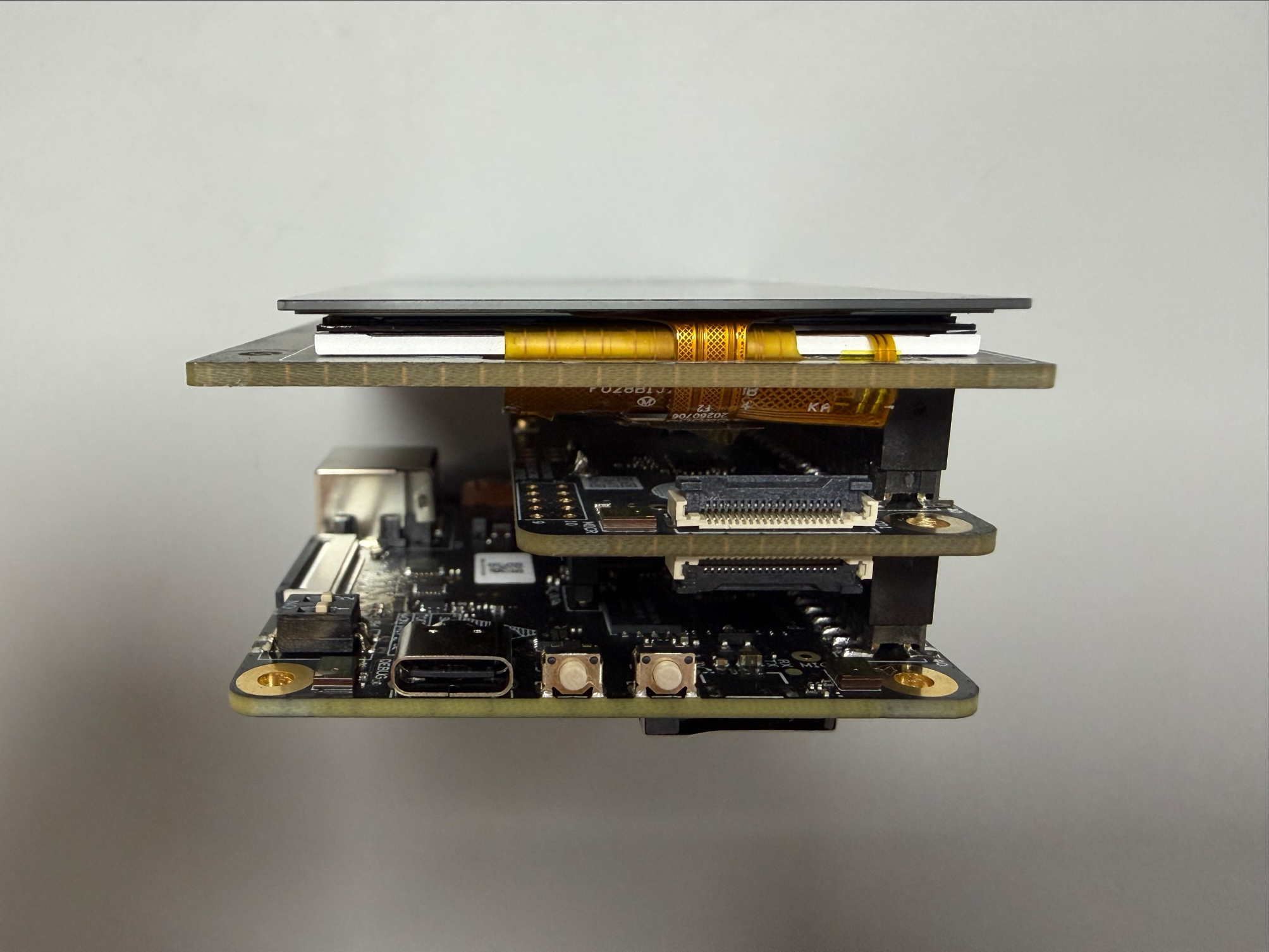

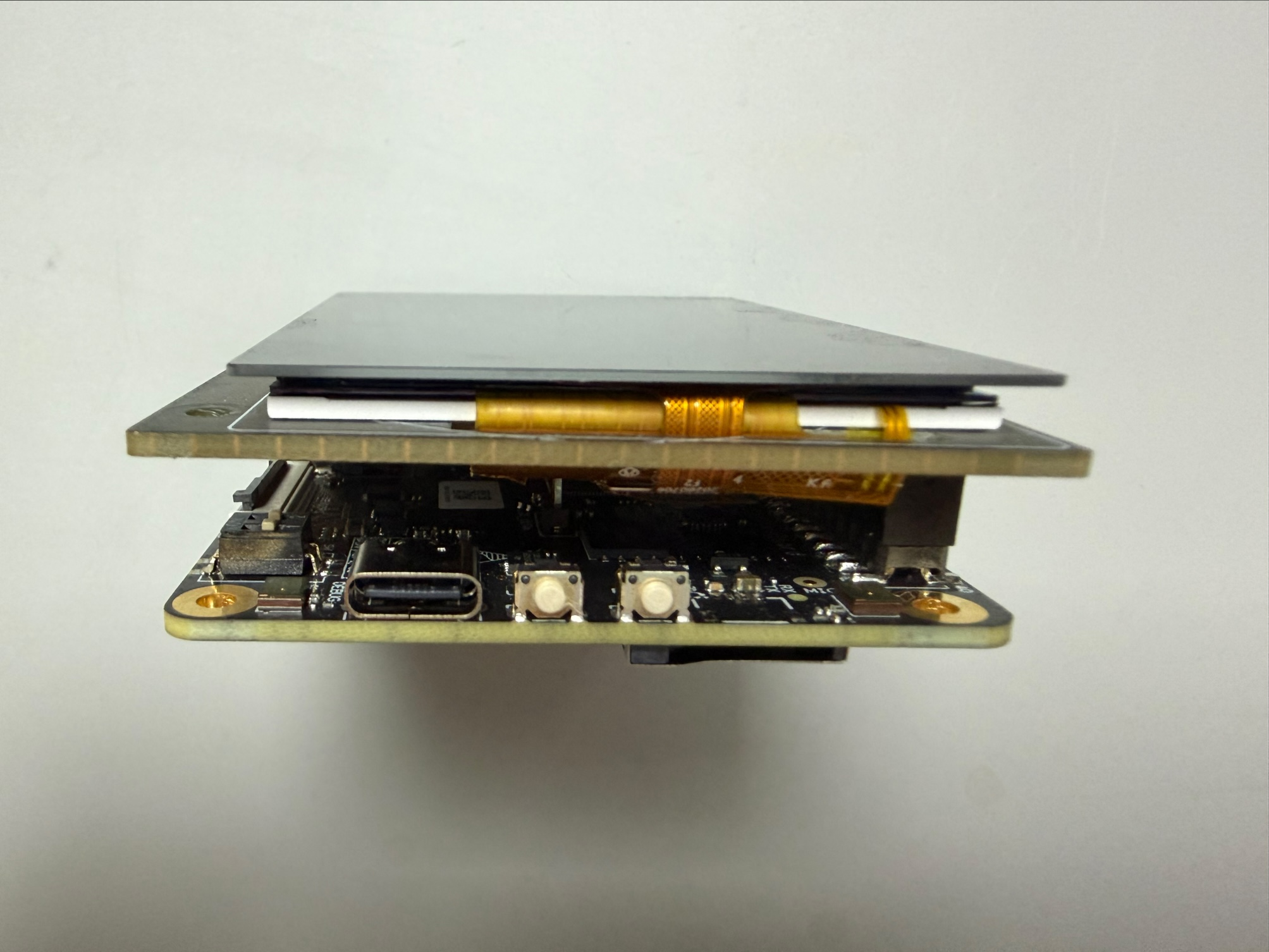

3.4 扩展板组合组装效果图
| 开发板 + LCD 扩展板 | 开发板 + WS73 扩展板 + LCD 扩展板 |
|---|---|
 |
 |
四、上电启动
- 确认所有连接完毕。
- 将电源开关（接口 2）拨到 ON（通电）。
- 在电脑串口终端（115200-8N1）查看启动日志，看到登录提示符即启动成功。
