开发板组装
安装步骤
以CV610开发板+WS73+2.8寸屏+Sensor模组+喇叭的组装为例介绍，其他无线模组可参考。

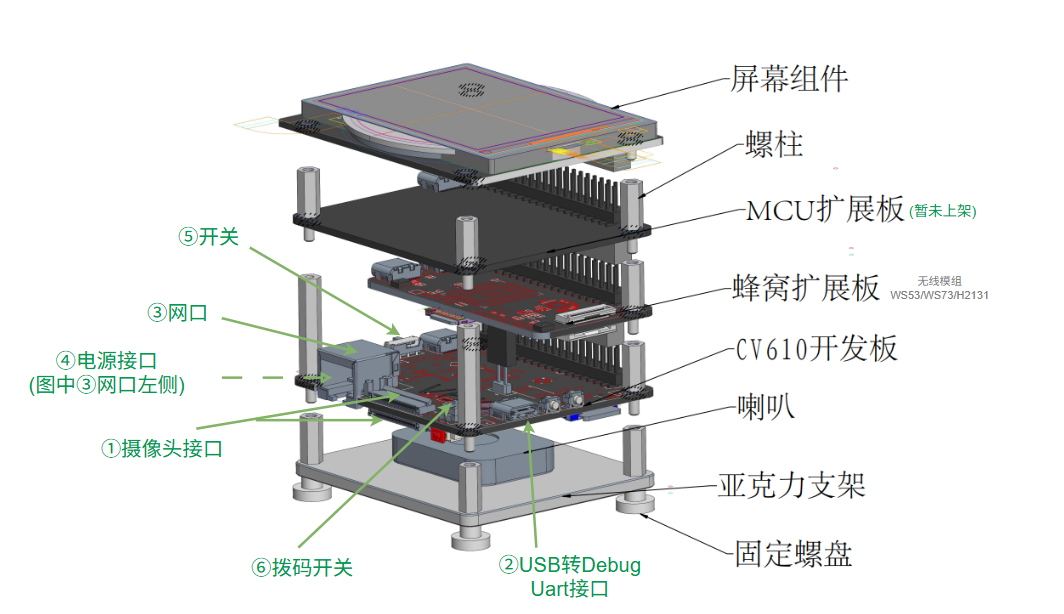

- 按照上图将开发板组装为图中形状（缺失的扩展板和屏幕可跳过）
将单板从下到上把排针（板侧和板中间突出的金属刺）对准插座连接在一起。 - 接入摄像头（可选，摄像头接入图文教程，点此处跳转）
用力拨开开发板背面①处sensor0接口的黑色挡板，
将摄像头排线金属指针对齐接口金属指针插入。
充分插入后，按压黑色挡板固定摄像头。 - 接入喇叭（可选，喇叭接入图文教程，点此处跳转）
将喇叭线接头按图文教程调整。
插入开发板背部的对应喇叭接口。 - 接电源线和调试线
使用type-c线将②处的type-c接口与PC相连。
使用type-c线将④处的type-c接口与电源相连。
注意：使用不同无线模组扩展板，接电源线方式有所差异：点此处跳转无线模组接入示例。 - 根据实际案例调整拨码开关（可选，点此处跳转）
阅读Sunniwell CV610 DevBoard 开发板使用指南硬件章节和实际案例的README调整拨码开关，适配不同使用场景。 - 拨动⑤处开关开机。
快速导航（点击跳转）

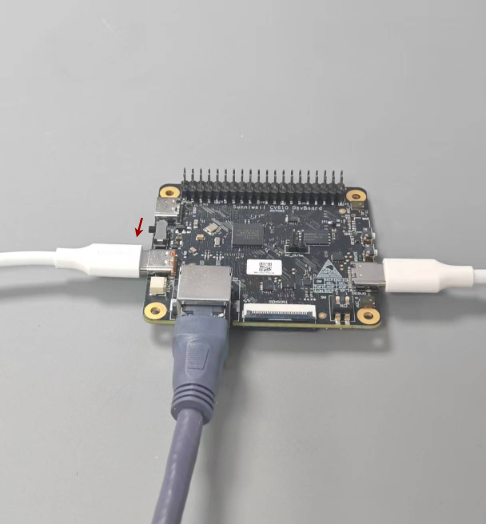

基础开发板接线
左侧typec线将CV610开发板与电源相连，
右侧typec线将CV610开发板与PC相连，
（可选）下侧网线根据实际需要将开发板与PC相连或接入其他网络设备。
无线模组接入
WS53

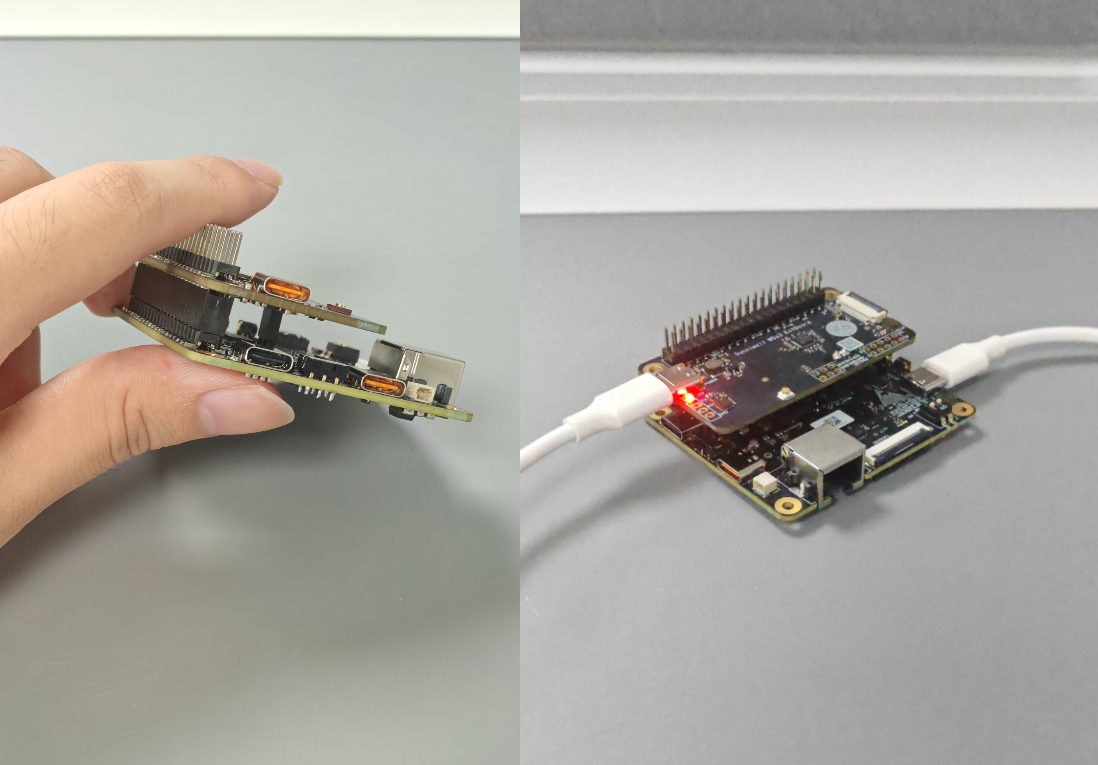

按左图将WS53扩展板接到CV610开发板上。
typec电源线接头接在WS53扩展板左侧接口，而不接在CV610开发板上。
CV610开发板右侧typec接口接入调试线，
朝向网口侧拨动开关开机。
提示：接入电源后WS53扩展板红灯常亮属于正常现象。
WS73

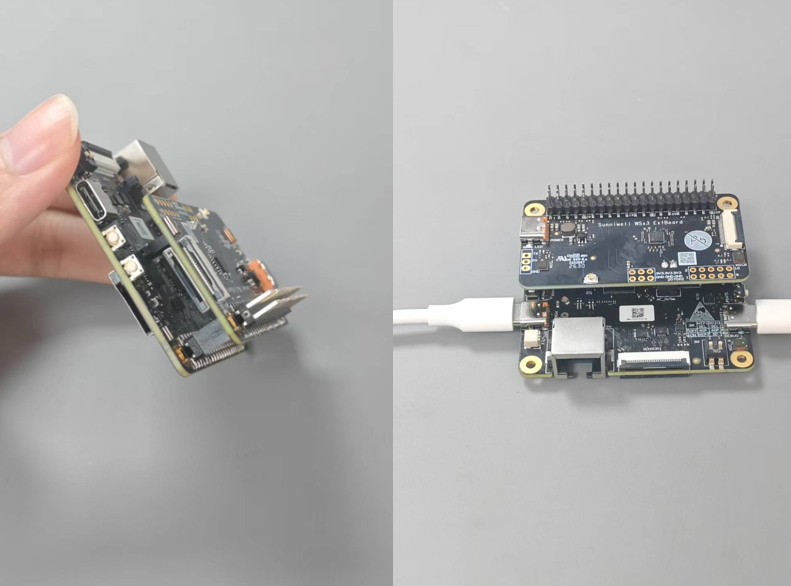

按左图将WS73扩展板接到CV610开发板上，
typec电源线接头接在CV610开发板，
CV610开发板右侧typec接口接入调试线，
朝向网口侧拨动开关开机。
H2131

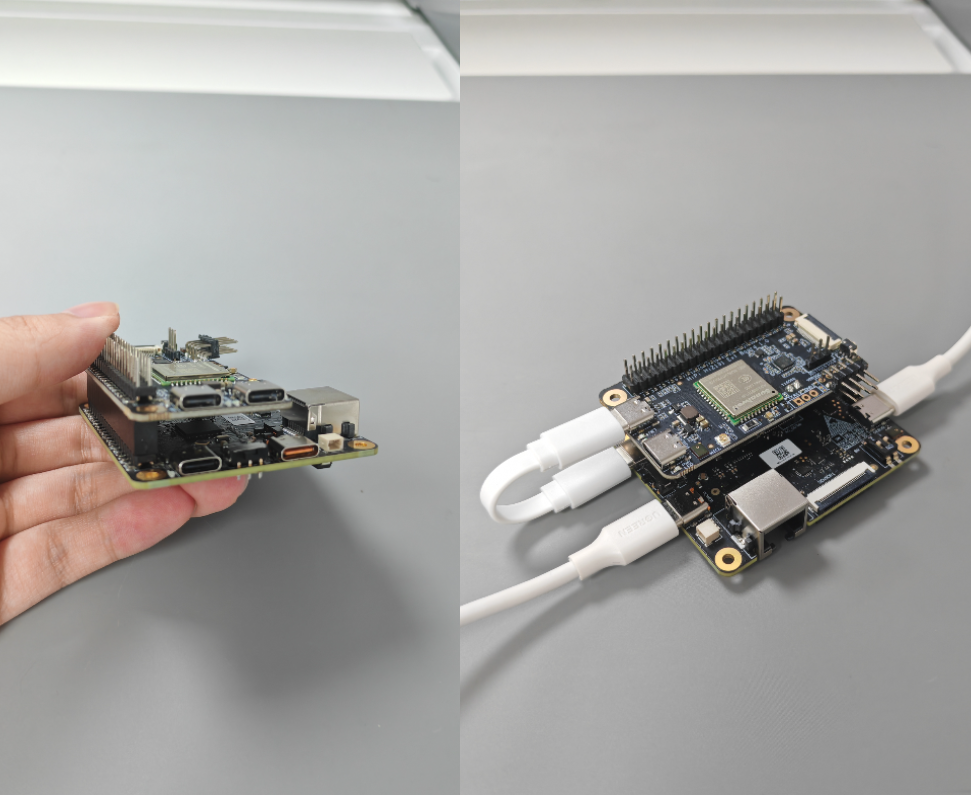

按左图将H2131扩展板接到CV610开发板上，
typec电源线接头接在CV610开发板。
如右侧图所示，使用一根双头typec线，将扩展板和CV610开发板连接。
CV610开发板右侧typec接口接入调试线，
朝向网口侧拨动开关开机。
摄像头接入参考
开发板背面为sensor0接口，开发板正面为sensor1接口。
优先接入背面摄像头sensor0。

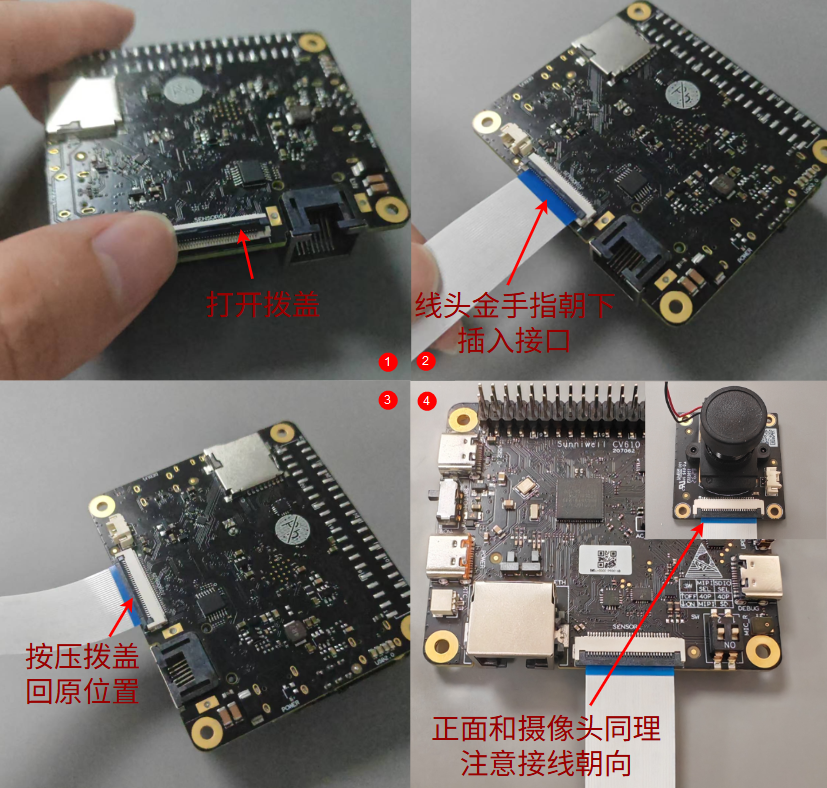

按下图操作接入摄像头：
喇叭接入参考

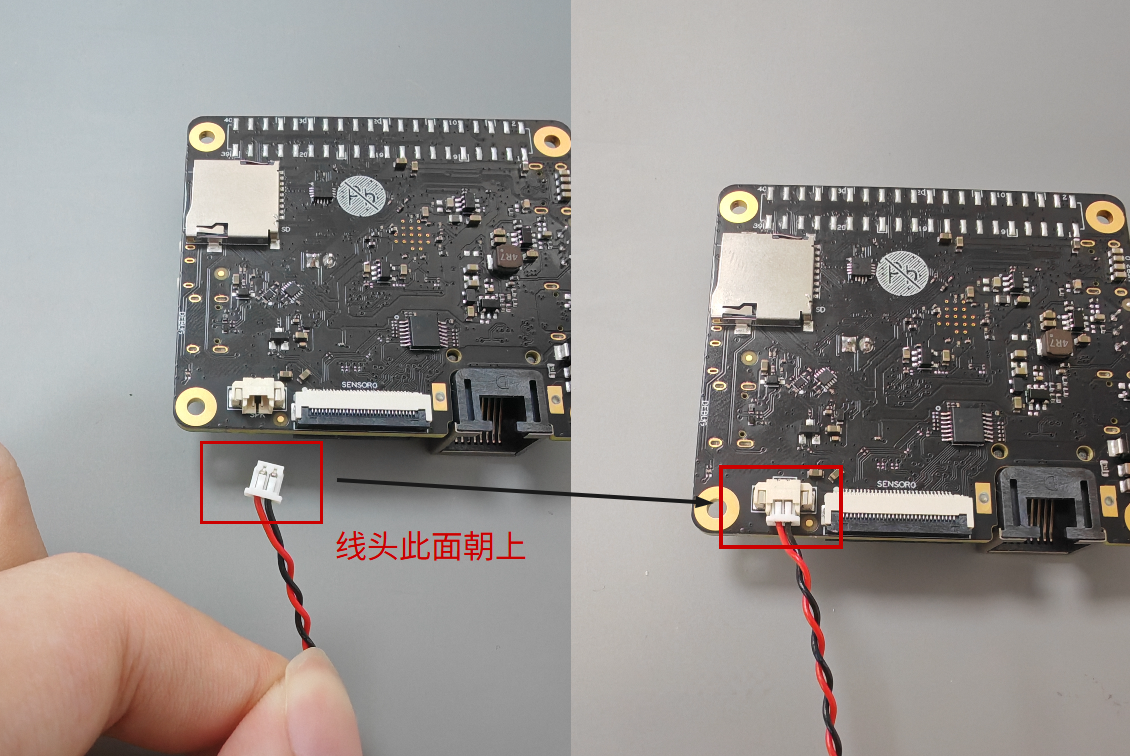

将喇叭线线头调整至左图的朝向，
用力插入开发板背部右图红框处。

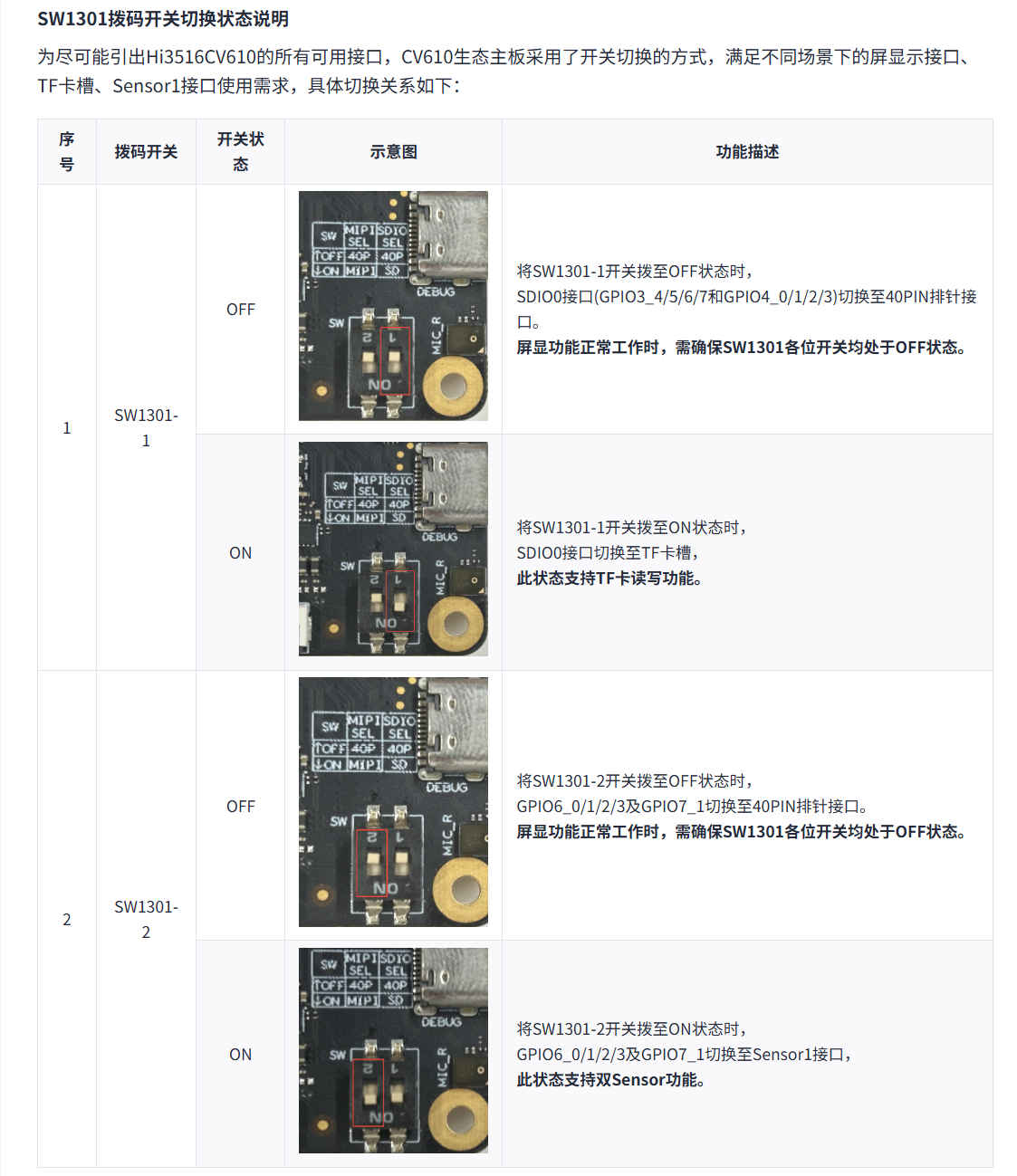

拨码开关配置
点击此处，阅读Sunniwell CV610 DevBoard开发板使用指南获取更多信息。
注意：双开关默认为OFF的状态。少数案例需根据其说明（README）进行切换。
FAQ
如何分辨WS53扩展板与WS73扩展板
WS53扩展板与WS73扩展板较为相似，明显的区别为扩展板背部的芯片。

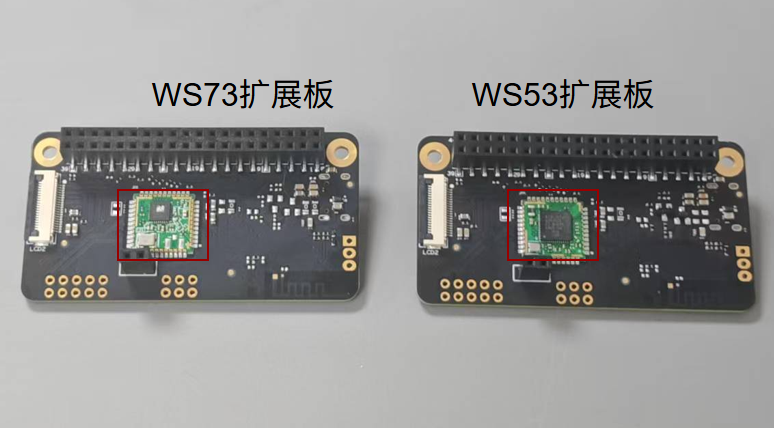

如下图：WS53扩展板芯片较大，而WS73扩展板芯片较小。
