常见问题

本文汇总 WS53 使用过程中常见的问题及处理方法。

WiFi
BLE/SLE

WiFi

产测校准，运行wifi rx verify用例时，per不达标导致用例失败？
产测有验证rx灵敏度吗？
产测版本的默认发射功率是多少？怎么调默认发射功率？
怎么调整国家码？
怎么关闭过温保护？
校准参数保存在哪？
AT+FTM=0使用？
功率、频偏、温度写efuse写不进去？
常收性能测试时，同时收到mpdu和ampdu包？
写完频偏后一定要写温度吗？
AT+FTM=0切APP模式失败？
11n40M带宽制式使用

产测校准，运行wifi rx verify用例时，per不达标导致用例失败？

问题描述

产测校准，运行wifi rx verify用例时，per不达标导致用例失败？

解决方法

当前per是仪表发包200个，11b协议的per阈值是8%，11g/n/ax协议的per阈值是10%。

per对环境比较敏感，建议在屏蔽环境复测。

产测有验证rx灵敏度吗？

问题描述

产测有验证rx灵敏度吗？

解决方法

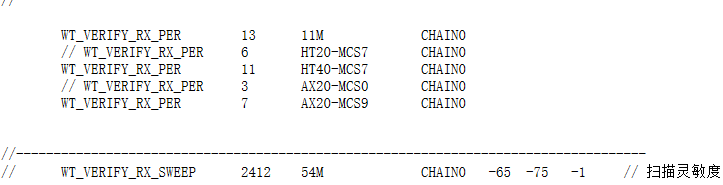

极致汇仪支持验证rx灵敏度测试，即WT_VERIFY_SWEEP，扫描灵敏度。因为该用例比较耗时，所以目前都是指定功率验证per。

产测版本的默认发射功率是多少？怎么调默认发射功率？

问题描述

产测版本的默认发射功率是多少？怎么调默认发射功率？

解决方法

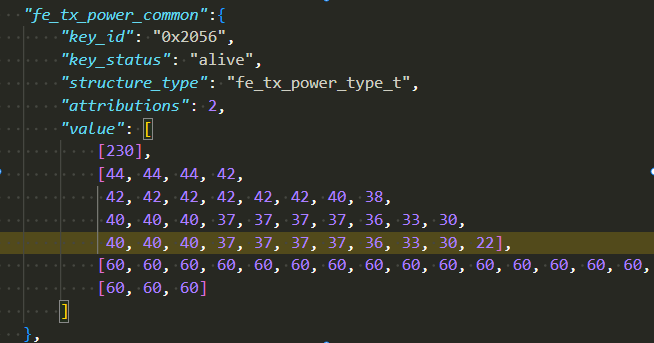

查询默认发射功率，请参考 src/middleware/chips/ws53/nv/nv_config/cfg/acore/app.json。

方法一：

可以直接修改app.json
重新编译ws53_liteos_app.pkg镜像

方法二：

AT+NVWRITE配置默认功率，重启后生效。

怎么调整国家码？

问题描述

如果想配置FCC国家码？

解决方法

默认是大区功率配置通用，即NV_ID=0x2003。

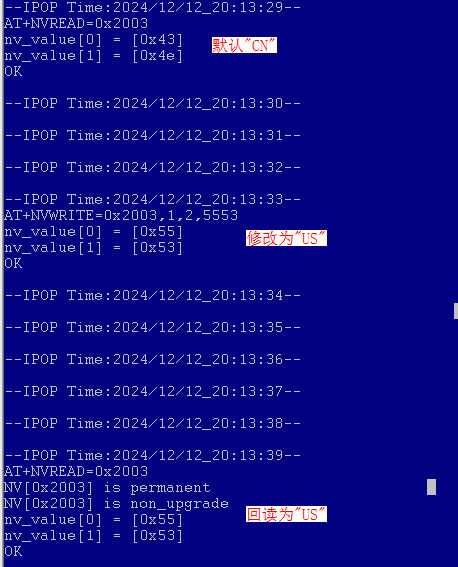

可以通过AT命令修改，举例：比如说想配置美国国家码，则AT+CC=US。

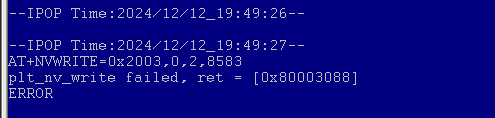

注：不能通过NVWRITE命令修改国家码，因为属性是永久属性，不允许以任何方式修改，只能以烧录方式改变。

烧录方式：

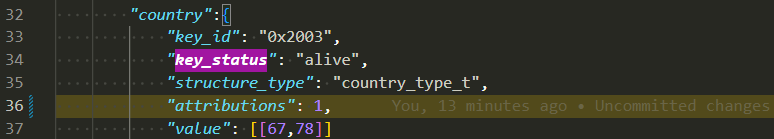

修改app.json中nv_id=0x2003的attr为1
编译烧录ws53_liteos_mfg_all_in_one.fwpkg

怎么关闭过温保护？

问题描述

怎么关闭过温保护？

解决方法

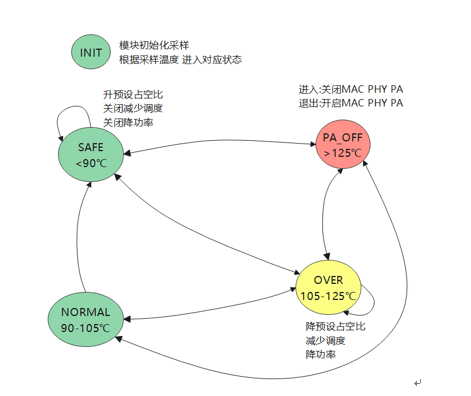

散热性不好的模组，长时间开常发，会触发过温保护，导致芯片降功率。仪表上会看到功率会有一些波动。可以关闭过温保护，让功率稳定下来，但是有烧芯片风险。

答：输入执行以下两条命令。

AT+CCPRIV=wlan0,alg_cfg,temp_pro_debug,1
AT+CCPRIV=wlan0,alg_cfg,temp_pro_temp_set,10

校准参数保存在哪？

问题描述

WS53产线校准校准和mac等有几次写efuse的机会？

解决方法

有些校准值存在NV区域，参考NV项汇总；有些校准值写到efuse。

写efuse说明如下。

efuse项	可写次数	说明
wifi功率校准	3	/
频偏校准	3	wifi和ble/sle共用efuse频偏补偿值。
产测温度	3	wifi和ble/sle共用efuse温度补偿值，必须在写频偏efuse后写入。
ble/sle功率校准	3	ble和sle共用功率校准补偿值。
wifi mac	3	ble mac根据芯片形态，设置为wifi mac或从wifi mac派生。
sle mac	0	不支持

AT+FTM=0使用？

问题描述

AT+FTM=0有什么作用和影响？

解决方法

用于从产测版本切换到业务模式，重启后生效（不支持从业务版本切回产测模式，即业务模式下，执行AT+FTM=1无效）。AT+FTM=?，如果回显的是factory mode，则加载的是产测镜像，如果加载的是non_factory mode，则加载的APP镜像。
完成主NV区到从NV区的备份动作，将校准参数和sle mac从主NV区备份到从NV区。

注意：模组经产线校准，如果没有执行AT+FTM=0，则 1、下次升级单APP镜像或产测二合一镜像，模组重启还是会进入mfg模式；

2、下次升级单APP镜像或产测二合一镜像，会将主分区的Wi-Fi MAC和SLE MAC擦除。

功率、频偏、温度写efuse写不进去？

问题描述

功率、频偏、温度写efuse写不进去？

解决方法

校准次数有限制，参考“校准参数保存在哪？”章节。
有些客户会将调试阶段写过efuse的模组，重新上产线。
执行AT+RCALDATA查询射频参数剩余次数。

常收性能测试时，同时收到mpdu和ampdu包？

问题描述

常收性能测试时，同时收到mpdu和ampdu包？

解决方法

WS53只负责接收解析报文，al_rx_info统计的成功收包数时，要算mpdu包和ampdu包总数。包类型依赖波形文件。

写完频偏后一定要写温度吗？

问题描述

写完频偏一定要写温度吗？

解决方法

写完频偏efuse没有约束必须要写温度efuse。

没有温补，温度实际上用不到。
如果要写温度efuse，一定要在写频偏efuse后。
如果写了温度efuse，则会将对应的频偏和温度efuse位域上锁，无法再写频偏和温度efuse。

AT+FTM=0切APP模式失败？

问题描述

产测的模式下，怎么确认是否切APP成功？

解决方法

执行AT+FTM=0，有打印FTM SWITCH XXX, size:xxx OK。
重启后执行AT+FTM=?，有打印non_factory mode。则表示切APP成功。

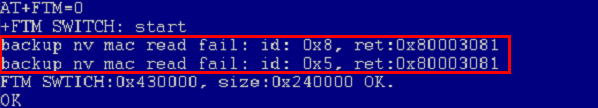

注：1、红框内容打印仅表示NV反备份失败，不影响NV备份和切APP，可忽略。

2、空模组使用normal/erase all模式烧录产测版本，重启后执行AT+FTM=0切APP也会触发上述打印。

11n40M带宽制式使用

问题描述

为什么配置wlan0 freq 3、11n40M制式，仪表上配置chn3会有20M偏移，仪表得配置chn5中心频点才能对齐。

解决方法

产测校准时，使用AT+CCPRIV配置协议模式和开常发。（AT+ALTX常发命令不能用于产测校准，但是可以用来更改中心频点的偏移方式）。11n40M带宽制式，常发配置1~10信道时，中心频点默认上偏，常发配置11~13信道时，中心频点默认下偏。

例：如果AT+CCPRIV=wlan0,freq,7和AT+CCPRIV=wlan0,mode,11n2g40，则中心频点对应chn9。

如果AT+CCPRIV=wlan0,freq,11和AT+CCPRIV=wlan0,mode,11n2g40，则中心频点对应chn9。

BLE/SLE

默认产测用BLE校准，可以使用SLE校准吗？
功率按档位发，档位已经定死了吗，不能改吗，如果想要最高功率12dBm左右，可以改档位吗？
BLE和 SLE是否不需要RSSI校准？
BLE和SLE在全信道功率不平，在2402M、2477M~2480M发送功率偏低是什么原因？
打开无委认证降功率开关后，功率还是偏高，需要继续调节边带的功率，要怎么做？
当前默认功率是20dBm，我想要18dBm或17dBm的功率要怎么做？
测试BLE或SLE GFSK的TX时，仪表没有抓到freq drift、ΔF1、ΔF2等参数。
未写过BLE MAC，但是上电读取到的BLE MAC是一串非0值。
SLE RX测试，发包1000包，但收包只有500包、250包或0包。
星闪RF认证，怎么获取RSSI？
使用WT（极致汇仪itest仪表）手动测试星闪的TX时，没有信号，或没有解调信息，怎么设置？

默认产测用BLE校准，可以使用SLE校准吗？

问题描述

默认产测用BLE校准，可以使用SLE校准吗？

解决方法

可以，修改极致汇仪用例即可。

功率按档位发，档位已经定死了吗，不能改吗，如果想要最高功率12dBm左右，可以改档位吗？

问题描述

功率按档位发，档位已经定死了吗，不能改吗，如果想要最高功率12dBm左右，可以改档位吗？

解决方法

目前仅支持以下几个功率配置

默认的各档位配置功率为（0~7档）：

GFSK = [-14, -10, -6, -2, 2, 6, 10, 14]dBm

PSK = [-16, -12, -8, -4, 0, 4, 8, 12]dBm

可通过AT指令修改档位：

1.读当前设置的最高功率档位

AT+NVREAD=0x20a4

2.设置当前最高功率档位为7档

AT+NVWRITE=0x20a4,0,1,07

设置当前最高功率档位为5档

AT+NVWRITE=0x20a4,0,1,05

注意：BLE常发由配置文件设定功率档位，SLE常发由命令参数设定功率档位。AT指令修改档位后需要重启生效。

BLE和 SLE是否不需要RSSI校准？

问题描述

BLE和 SLE是否不需要RSSI校准？

解决方法

不需要，BLE和SLE暂不支持RSSI校准。

BLE和SLE在全信道功率不平，在2402M、2477M~2480M发送功率偏低是什么原因？

问题描述

BLE和SLE在全信道功率不平，在以下频点发送功率偏低是什么原因？

GFSK :2402\2480 MHz

4M8PSK :2477MHz

QPSK : 2477MHz

解决方法

版本默认打开了无委认证降功率开关，将这5个信道的发送功率降低了。若不需要边带降功率，则将无委认证降功率开关即可。具体操作：

发送AT指令：AT+NVWRITE=0x20a5,0,1,00 关闭认证开关，如下图。
重新上电。

打开无委认证降功率开关后，功率还是偏高，需要继续调节边带的功率，要怎么做？

问题描述

打开无委认证降功率开关后，功率还是偏高，需要继续调节边带的功率，要怎么做？

解决方法

目前不支持修改

当前默认功率是20dBm，我想要18dBm或17dBm的功率要怎么做？

问题描述

当前默认功率是20dBm，我想要18dBm或17dBm的功率要怎么做？

解决方法

目前仅支持最大功率档位修改

测试BLE或SLE GFSK的TX时，仪表没有抓到freq drift、ΔF1、ΔF2等参数。

问题描述

测试BLE或SLE GFSK的TX时，仪表没有抓到freq drift、ΔF1、ΔF2等参数。

解决方法

确认payload type是使用的“11110000”和“10101010”。

未写过BLE MAC，但是上电读取到的BLE MAC是一串非0值。

问题描述

COB(chip on board)方式（星闪路由网关）的产测，未写过BLE MAC，但是上电读取到的BLE MAC是一串非0值。

解决方法

系统启动时会优先从NV中获取mac，NV获取失败或者获取mac地址全0，则会继续从eFuse中获取最后一次写入的mac地址，如果获取失败，或者eFuse mac未写入，则会产生一个随机mac地址作为基础mac地址。业务启动时sta直接使用基础mac地址，BLE使用基础mac地址最高位mac加1之后派生的mac地址，softAP使用基础mac地址次高位mac加2之后派生的mac地址。假设基础mac为00:22:33:44:55:66，则业务启动后sta mac地址为00:22:33:44:55:66，softap mac地址为00:22:33:44:57:66，BLE mac 为00:22:33:44:55:67。

目前101版本在重新烧版本后回读MAC均为0，下个版本修复该问题。

AT+EFUSEMAC?     #查询

+EFUSEMAC:00:00:00:00:00:00   #eFuse和NV均未写过有效MAC地址
+EFUSEMAC:Efuse mac chance(s) left:3 times.  #提示eFUSE还能写几次MAC地址，仅当NV未配置有效MAC地址时显示
OK
AT+EFUSEMAC=50:21:00:33:02:49,1  #写入MAC地址到NV
OK
AT+EFUSEMAC?    #回读查询
+EFUSEMAC: NV MAC 00:22:33:44:55:cc
+EFUSEMAC: EFUSE MAC 00:22:33:44:55:cc
+EFUSEMAC: Efuse mac chance(s) left: 2 times.
+EFUSEMAC: EFUSE SLE MAC 00:00:00:00:00:00
+EFUSEMAC: NV SLE MAC 00:22:33:44:55:44
OK

SLE RX测试，发包1000包，但收包只有500包、250包或0包。

问题描述

SLE RX测试，发包1000包，但收包只有500包、250包或0包。

解决方法

SLE RX测试时，需要仪表TX和芯片RX的时间窗口一致。若不一致，则会导致芯片RX开窗和TX不同步，导致丢包，而收到500包的情况是每2个包丢1个，250包的情况为每4个包丢3个。

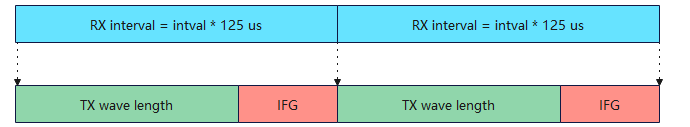

下图为RX与TX之间的关系，其中：

intval为SLE RX的最后一个参数，单位为slot，表示RX开窗时间，1slot = 125μs。
TX wava length为仪器发的波形的长度(包含0的部分)。
IFG表示仪器两包之间的时间间隔，在仪器上配置。

需要满足：RX interval = TX wave length + IFG，才能保证RX完全收包。

星闪RF认证，怎么获取RSSI？

问题描述

星闪RF认证，怎么获取RSSI？

解决方法

命令：AT+SLETRXEND

使用说明：

命令格式：AT+SLETRXEND
参数说明：无
响应：

OK

status：<value1>，num_packet：<value2>，rssi：<value3>
- value1：status，返回状态，0表示成功，其他值表示错误;
- value2：num_packet，16进制表示。结束SLE TX时，表示发包数；结束SLE RX时，表示收包数；
- value3：rssi，表示接收信号强度，16进制表示，最高位为符号位。
RSSI获取命令使用前提

已经下发了sle rx命令，处于射频测试的SLE RX状态，并接收50包以上数据后，可以在结束rx之前或之后，使用这条命令获取这次SLE RX测试的RSSI，发送sle_reset命令可清空rssi数据。

注意：未收满50包，则没有有效的rssi数据上报。

使用WT（极致汇仪itest仪表）手动测试星闪的TX时，没有信号，或没有解调信息，怎么设置？

问题描述

使用WT（极致汇仪itest仪表）手动测试星闪的TX时，没有信号，或没有解调信息，怎么设置？

解决方法

默认界面的协议、带宽、信道、频偏、参考电平、采样长度均正确时。排查步骤：

首先在meter软件【端口设置】查看对应的端口是否设置为“VSA”；
正确设置【分析设置】，如下：

SLE的TX，仪器解析时，需要正确设置分析设置，如下：
- GFSK分析设置

  分析帧类型： FrameType1

  带宽：1M/2M/4M (根据发送的波形Phy而定)

  控制信息类型：A7

  同步模式：AccessCode

  接入码：10100011011011010111000110111001

  CRC类型：CRC24A

  CRC种子(hex)：555555
- PSK分析设置

  分析帧类型： FrameType2

  带宽：1M/2M/4M (根据发送的波形Phy而定)

  控制信息类型：A6

  同步模式：AccessCode

  接入码：1010001101101101011100011011100110111101001000110001010001010110

  CRC类型：CRC24A

  CRC种子(hex)：555555

  payload分析模式：User Defined

  MCS：根据设置参数而定

  QPSK：

  polar=3/4：MCS6

  polar=1：MCS8

  8PSK：MCS10, MCS12

  polar=3/4：MCS10

  polar=1：MCS12

  导频密度：根据设置参数而定，（polar = 1时，导频密度需为0）

注意事项

WIFI
BLE/SLE

WIFI

修改app.json可以改变默认发射功率，类似于ws73的ws73_cfg.ini文件。修改完后，需要重新编译，上电启动。
mfg模式下还保留业务功能，但是不建议跑wifi业务。
产测方案只做高功率校准，不做低功率校准。所有的功率点都用高功率曲线去校准。
没有用到温补，所以写完频偏efuse后不必须写温度efuse，如果要写温度efuse，则一定要放在写频偏efuse后。
产线只做高功率点校准，不做低功率点校准，低功率曲线也用不到。

BLE/SLE

实测功率和目标功率差值的绝对值在4dB以内，都要进行功率校准，BLE/SLE功率校准efuse值依赖校准过程获得，不能从命令下发，所以功率校准过程不可裁剪掉。
BLE/SLE频偏校准与WiFi共用，当WiFi不做频偏校准而芯片需要做频偏校准时（裁剪掉WiFi），采用BLE/SLE的频偏校准命令进行频偏校准。
校准时，发的帧的包长度要大于37 bytes，payload类型采用PRBS9，否则可能导致仪表抓不到有效信息，建议包长度200以上。
GFSK射频测试使用“11110000”和“10101010”的payload类型，PSK射频测试使用PRBS9的payload类型。
若客户使用自己开发的产测软件平台，校验命令执行结果是否正确请参考产测工具的测试命令章节中每一条命令的执行状态返回字段，status：<value> ，value = 0 表示成功，其他的表示失败。
BLE/SLE功率校准建议在14dBm档位(ini配置的第7档功率)下进行校准，将这个功率值作为目标功率。使用其他档位和功率进行校准，功率一致性不能保证在±2dB内。
整个产线校准流程做完后，客户确保要做星闪efuse mac回读校验，确保星闪mac按照预期写入。
