WS53 构建与配置

本文介绍 SDK 目录、编译、menuconfig、串口配置和应用开发。尚未准备开发环境时，请先选择 Linux 环境配置或 Windows 环境配置。

SDK目录结构介绍

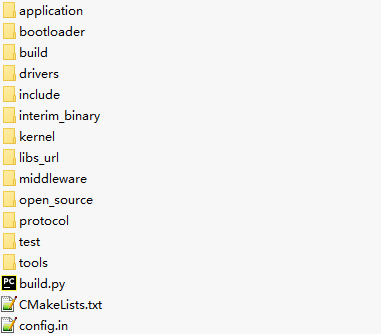

解压缩SDK后的根目录，如图1（编译后生成output目录）所示。

图 1 解压缩SDK示例

SDK根目录结构如表1所示。

表 1 SDK根目录

目录	说明
application	应用层代码（其中包含demo程序为参考示例）。
bootloader	boot引导文件目录。
build	SDK构建所需的脚本、配置文件。
drivers	驱动代码。
include	API头文件存放目录。
interim_binary	库存放目录。
kernel	内核代码和OS接口适配层代码。
libs_url	二进制bin校对文件目录。
middleware	中间件代码。
open_source	开源代码。
protocol	Wi-Fi、BT、Radar 等组件代码。
test	testsuite代码。
tools	包含编译工具链（包括linux和windows）、镜像打包脚本、NV制作工具和签名脚本等。
output	编译时生成的目标文件与中间文件（包括库文件、打印log、生成的二进制文件等）。
build.py	编译入口脚本。
CMakeLists.txt	Cmake工程顶层“CMakeLists.txt”文件。
config.in	Kconfig配置文件。

编译（CMake）

• 内核依赖配置

• 编译方法

• menuconfig 配置

• UART配置方法

• 注意事项

内核依赖配置

SDK编译默认包含Syschannel Host驱动编译，编译SDK前，需要修改“/middleware/utils/syschannel/syschannel_host/Makefile”指定正确的内核路径。

如果不需要编译Syschannel Host驱动，可以修改"build/config/target_config/ws53/config.py"文件，删除或注释掉ram_component中的"syschannel_host_ko"组件。

编译方法

根目录下执行“python3 build.py ws53_liteos_app”指令运行脚本编译ws53_liteos_app。编译命令列表如表1所示。

表 1 build.sh参数列表

参数	示例	说明
无	python3 build.py ws53_liteos_app	启动ws53_liteos_app目标的增量编译。
-c	python3 build.py -c ws53_liteos_app	启动ws53_liteos_app目标的全量编译。
menuconfig	python3 build.py ws53_liteos_app menuconfig	启动ws53_liteos_app目标的menuconfig图形配置界面。

编译得到的烧录全量镜像在“output/ws53/fwpkg/pack_all_core/ws53_liteos_app”目录下（如表2所示）。

表 2 烧录镜像

文件名	说明
ws53_liteos_app_all_in_one.fwpkg	空片烧录时，需要烧录此文件。包含了所有的需要升级的内容。包含：loaderboot_sign.bin、root_params_sign.bin、flashboot_sign_a.bin、flashboot_sign_b.bin、application_sign.bin、control_ws53_sign.bin、ws53_all_nv.bin。 各文件介绍如下： loaderboot_sign.bin：loaderboot的镜像文件。升级开始时，芯片中固化的romboot会接收此镜像文件，加载到内存并运行，loadboot负责接收后续的镜像文件。注：此镜像只在升级阶段放在RAM中运行，并不存放在flash中。 root_params_sign.bin：flash分区信息的镜像文件。分区信息供romboot、loaderboot和flashboot使用。 flashboot_sign_a.bin：flashboot的镜像文件。 flashboot_sing_b.bin： flashboot的备份镜像文件。 application_sign.bin：版本镜像文件。 control_ws53_sign.bin：c核镜像文件。 ws53_all_nv.bin：参数区的镜像文件。
ws53_liteos_app_load_only.fwpkg	版本升级打包文件，包含：loaderboot_sign.bin和application_sign.bin。不包含flashboot相关内容。 当芯片烧录过“ws53_liteos_app_all_in_one.fwpkg”镜像后，如果后续修改不涉及root_params、flash_boot、nv的修改，则可以用此文件升级。

说明： 注：编译得到的中间文件在“output/ws53/acore/ws53_liteos_app”目录下。

menuconfig 配置

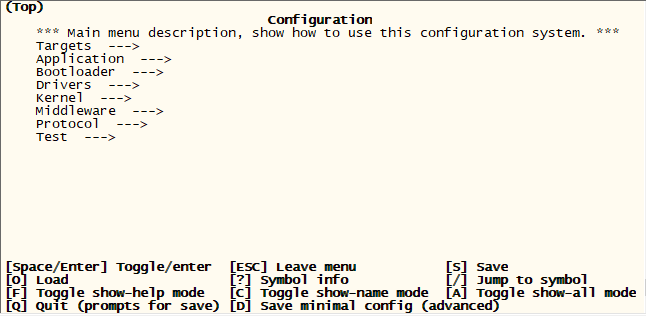

运行“python3 build.py -c ws53_liteos_app menuconfig”脚本会启动 menuconfig 程序，用户可通过 menuconfig 对编译和系统功能进行配置，如图 1所示。

SDK 集成默认配置。使用“python3 build.py -c ws53_liteos_app menuconfig”修改配置。

图 1 Menuconfig运行界面

注：界面如存在差异，以实际版本为准。

Menuconfig操作说明如表1所示，在Menuconfig界面中可输入快捷键进行配置。

表 1 Menuconfig常用操作命令

快捷键	说明
空格、回车	选中，反选。
ESC	返回上级菜单，退出界面。
Q	退出界面。
S	保存配置。
F	显示帮助菜单。

所有命令可在Menuconfig界面的下方查看Menuconfig官方说明解释，如图2所示。

图 2 Menuconfig命令帮助栏

表 2 常用Menuconfig配置

配置项	menuconfig路径	描述
ccpriv at debug command	Middleware → Utils → AT→ Config AT→ccpriv at debug command	打开WiFi模块的调试命令开关
Support bluetooth/sparklink host save smp keys	Protocol → bt_host → Support bluetooth → sparklink host save smp keys	打开星闪/蓝牙模块的密钥持久化能力（需要同时打开Middleware → Chips → Chip Configurations for ws53 → NV）

UART配置方法

WS53总共有3个UART，SDK默认配置如下。

UART序号	波特率	默认配置	用途
0 H1	115200	空闲不使用	支持DEBUG、AT、HSO
1 H0	921600	HSO（连接HSO工具用于WiFi日志抓取）	支持HSO、DEBUG
2 L0	115200	烧录、DEBUG、AT	支持烧录、DEBUG、AT、HSO

• 烧录功能，固定用UART-L0，不可更改。

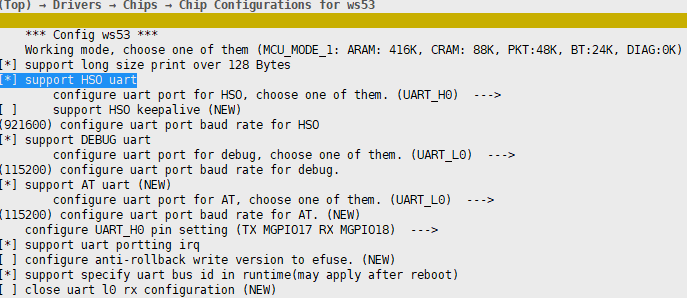

• HSO串口默认是UART-H0, 可以配置为UART-L0或UART-H1，波特率可以通过menuconfig进行定制，默认使用921600，支持关闭。

  menuconfig的配置路径为Drivers->Chips->Chip Configurations for ws53。

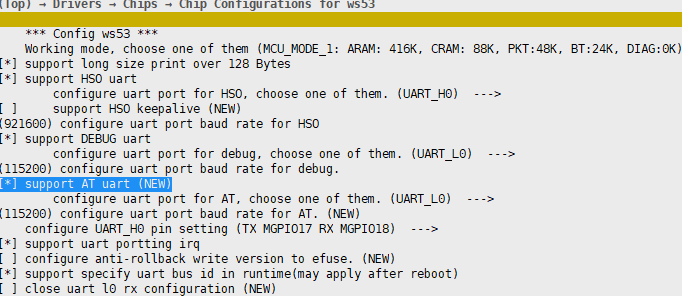

• AT串口默认是UART-L0，可通过menuconfig配置串口号（可选UART-L0、UART-H1）和波特率，默认使用UART-L0，波特率默认为115200，支持关闭。 menuconfig的配置路径为Drivers->Chips->Chip Configurations for ws53。

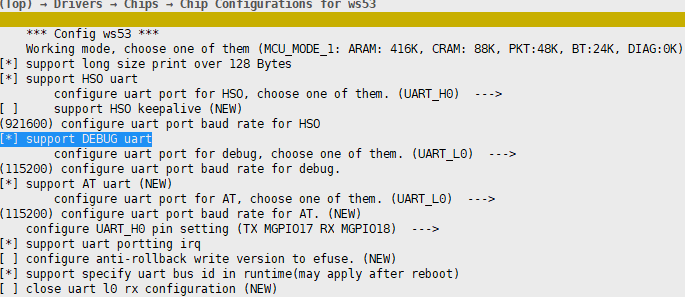

• DEBUG串口可通过menuconfig配置串口号（可选UART-L0、UART-H1、UART-H0）和波特率，默认使用UART-L0，波特率默认为115200，支持关闭。

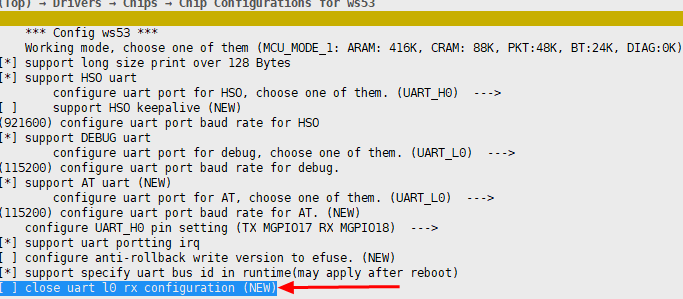

• 支持UART-L0 RX管脚复用为普通GPIO，仅保留TX功能。可通过打开CONFIG_UART_L0_NOT_SUPPORT_RX实现，默认未打开，menuconfig配置方法如下。

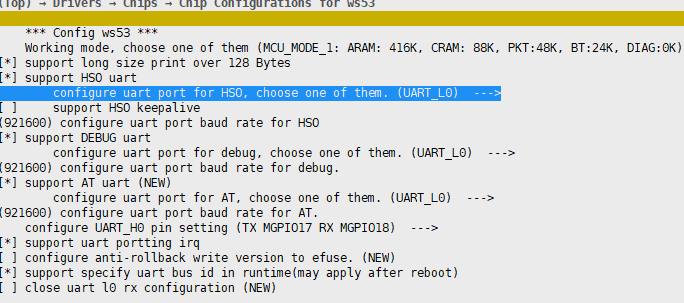

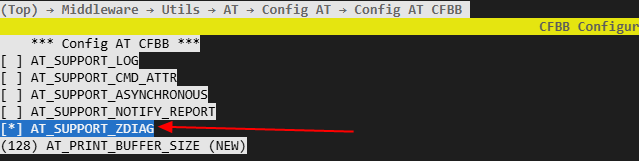

• 支持AT、DEBUG串口功能合一到HSO口上，可以用HSO工具完成AT命令及回显、DEBUG日志、HSO日志功能。需要先打开CONFIG_AT_SUPPORT_ZDIAG宏，再通过menuconfig配置HSO/AT/DEBUG为同一串口，波特率一致，可以选择是否打开HSO心跳功能。以下是将AT、DEBUG功能都合一到HSO上，并使用L0作为串口的配置示例如下。





  • AT、DEBUG串口功能合到HSO口，使用时需要注意以下事项：
    1. 连接HSO工具前要配置关闭低功耗。
    2. 想要退出HSO工具连接，切换普通串口连接，需要在HSO工具主动发起断连，确保已退出HSO连接。
    3. 不支持串口合一到H0，深睡时H0不支持唤醒，会导致AT无法使用。
    4. 合一时HSO、AT、DEBUG波特率建议都配置为921600及以上。
    5. HSO工具的版本号，需要选择3.0.120版本及以上。

• 串口管脚复用配置：

  1. DEBUG 串口方案上 A/C 核共用串口，DEBUG 串口管脚跟随选择的串口使用对应管脚。如果选择 UART L0，串口管脚采用 AGPIO1 和 AGPIO2；如果选择 UART H1，串口管脚 TX 采用 MGPIO12，RX 采用 AGPIO4。为了通过串口输入唤醒系统，RX 管脚均采用 AGPIO。
  2. AT 口/HSO 口可以选择与 DEBUG 口复用串口，此时管脚与 DEBUG 口一致。如果选择其他串口，可以更改管脚配置。配置代码位于文件 uart_porting.c，参考函数 uart_port_config_pinmux；该函数配置对应串口管脚的模式和上拉。硬件管脚与默认配置不一致时，需要修改函数中对应管脚定义的宏。
  3. 对于AT命令 UART RX管脚，建议选择AGPIO管脚，否则AT命令本身无法唤醒系统，需要由其它管脚唤醒或者关闭低功耗模式才能输入串口。
  4. UART RX管脚配置下拉可能导致误触发串口中断，建议针对该管脚在低功耗初始化函数uapi_pm_lpc_init调用pm_port_skip_pull_down配置跳过睡眠流程下拉处理。

须知：

1. UART波特率建议配置典型值，如115200/921600/1M等，考虑到兼容性，不建议配置不常用的特殊值，比如115623此类波特率值。
2. 修改UART序号请慎重，必须要与板级硬件工程师确认uart硬件连接，确保软件配置与硬件板级的实际电路连接匹配，否则无法正常工作。

注意事项

• 如果执行“./build.py”提示无权限，可执行命令“chmod +x build.py”添加执行权限或执行“python3 ./build.py”。
• 编译过程中，报错找不到某个包，请检查环境中的python是否已经安装了相应组件。如果构建环境中包含多个python，特别是多个同版本的python，而用户无法辨认正在使用的是其中的哪个版本，此情况下，在安装python组件包时，推荐使用组件包源码进行安装。
• 系统优先使用用户通过Menuconfig所做的配置，如果用户未配置，系统将使用默认配置进行编译。

新建APP

• 建立源码目录

• 开发代码

• 镜像烧录

建立源码目录

说明： 用户可在“application/ws53”同级目录下参考“ws53_application”目录建立app，以下均以建立“my_demo”为例。

步骤如下：

1. 新建“application/ws53/my_demo”目录，用来存放“my_demo”的源文件。
2. 复制“application/ws53/ws53_application/CMakeLists.txt”到“application/ws53/my_demo/CMakeLists.txt”，并将源文件放在“application/ws53/my_demo”目录下。

3. 修改“application/ws53/my_demo/CMakeLists.txt”文件。其中各个变量的含义如表1所示。

   表 1 组件的CMakeLists.txt中的变量含义

   变量名称	变量含义
   COMPONENT_NAME	当前组件名称，如“my_demo”。
   SOURCES	当前组件的C文件列表，其中 CMAKE_CURRENT_SOURCE_DIR 变量标识当前“CMakeLists.txt”所在的路径。
   PUBLIC_HEADER	当前组件需要对外提供的头文件的路径。
   PRIVATE_HEADER	当前组件内部的头文件搜索路径。
   PRIVATE_DEFINES	当前组件内部生效的宏定义。
   PUBLIC_DEFINES	当前组件需要对外提供的宏定义。
   COMPONENT_PUBLIC_CCFLAGS	当前组件需要对外提供的编译选项。
   COMPONENT_CCFLAGS	当前组件内部生效的编译选项。

4. 修改“application/ws53/CMakeLists.txt”，将“my_demo”目录加入编译。

5. 修改“build/config/target_config/ws53/config.py”，在ram_component字段中加入‘my_demo’，向编译系统中注册my_demo组件。

开发代码

目录结构建立完成后开始启动开发代码（用户可参考“application/samples”进行移植），代码开发完成后即可使用“python3 build.py -c ws53_liteos_app -component=my_demo”编译my_demo进行代码编译调试。

镜像烧录

镜像烧录方法，请参见 BurnTool 中“操作指南”章节。
