lwIP
本文档介绍了lwIP（A Lightweight TCP/IP stack）的相关内容，包括lwIP简介、应用开发、网络安全和常见问题。本文档主要用于适配lwIP v2.1.3版本和Huawei LiteOS，同时也用于实现如DNS客户端、DHCP服务器等附加特性。
概述
背景介绍
为了实现将智能家居芯片迁移到轻量级操作系统和TCP/IP协议栈上，开发了lwIP，其特点如下：
- Lite Operating System是RTOS，意为“轻量级的实时操作系统”；专门针对Cortex-M series、Cortex-R series、Cortex-A series芯片架构而设计的RTOS，该系统主要针对智能终端/穿戴式设备定制，目前已有成熟商业应用。
- 在开源lwIP基础上，实现了DHCP服务器等附加特性。
第三方参考
本文档提供客户第三方应用参考如下：
- SNTP客户端：此lwIP没有重新实现SNTP（Simple Network Time Protocol）客户端，但lwIP contrib开源中已经有实现的SNTP客户端，可供用户使用。
- 操作系统适配层代码：lwIP contrib中有适配到Linux平台的代码，LiteOS支持大部分的POSIX（Portable Operating System Interface of UNIX）接口，在集成时使用到此代码。
RFC（Request For Comments）遵从
说明：
按照业界协议的标准实现，和其他芯片交互可以正常使用，无私有化的协议，这些协议仅少部分未完全遵从。
lwIP遵从如下RFC协议标准：
- RFC 791 (IPv4 Standard)
- RFC 2460 (IPv6 Standard)
- RFC 768 (UDP) User Datagram Protocol
- RFC 793 (TCP) Transmission Control Protocol
- RFC 792 (ICMP) Internet Control Message Protocol
- RFC 826 (ARP) Address Resolution Protocol
- RFC 1035（DNS）DOMAIN NAMES - IMPLEMENTATION AND SPECIFICATION
- RFC 2030（SNTP）Simple Network Timer Protocal（SNTP） Version 4 for IPv4，IPv6 and OSI
- RFC 2131 (DHCP) Dynamic Host Configuration Protocol
- RFC 2018 (SACK) TCP Selective Acknowledgment Options
- RFC 7323 (Window Scaling)
- RFC 6675 (SACK for TCP) RFC 3927 (Autoip) Dynamic Configuration of IPv4 Link-Local Addresses
- RFC 2236 (IGMP) Internet Group Management Protocol, Version 2
- RFC4861 (ND for IPv6) Neighbor Discovery for IP version 6 (IPv6)
- RFC4443 Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification
- RFC4862 IPv6 Stateless Address Autoconfiguration
- RFC2710 Multicast Listener Discovery (MLD) for IPv6
功能特性
支持的特性
lwIP支持的特性如下：
-
网际协议版本4（IPv4：Internet Protocol version 4）
IPv4是一种无连接的协议，在分组交换网络中使用。此协议会尽最大努力交付数据包，意即它不保证无丢包，也不保证所有数据包均按照正确的顺序无重复地到达。
-
互联网控制消息协议（ICMP：Internet Control Message Protocol）
互联网协议族的核心协议之一。该协议用于发送“主机不可达”等通知消息，也可以发送“回显请求”和“回显回复”等Ping消息。
-
用户数据报协议（UDP：User Datagram Protocol）
互联网协议族的核心协议之一。该协议使用简单的无连接的传输模型和最小协议机制，这种协议提供无连接的数据包服务，低延迟，可靠性稍弱。因此，该协议会将底层网络协议的不可靠性暴露给用户程序，不能保证无丢包、有序及无重复。UDP提供校验和用于数据完整性，以及端口号用于寻址数据包的源和目的地等不同功能。
-
传输控制协议（TCP：Transmission Control Protocol）
互联网协议族的核心协议之一。该协议起源于最初的网络实现，它补充了IP。因此，整个协议族通常称为TCP/IP。TCP为IP网络上主机的应用程序提供可靠、有序和纠错的传输。不需要可靠数据流服务的应用程序可以使用UDP。
-
域名解析器（DNS：Domain Name System）客户端
DNS是一个分层的分布式命名系统，用于计算机、服务或连接到互联网或私有网络的资源。lwIP支持基于RFC 1035协议的，特性少的DNS客户端（支持域名解析）。
在lwip中，DNS在A记录和AAAA记录之间采用了可配置的回退机制。
回退机制意味着，如果主机名解析到“A”记录失败，那么DNS会自动尝试将主机名解析为“AAAA”记录，或反之亦然，而不通知应用程序主机名解析到“A”记录失败。
DNS响应依赖于配置参数LWIP_DNS_ADDRTYPE_DEFAULT。该参数取值如下：
-
LWIP_DNS_ADDRTYPE_IPV4
DNS只响应客户端请求解析的主机名的A记录。
-
LWIP_DNS_ADDRTYPE_IPV6
DNS只响应客户端请求解析的主机名的AAAA记录。
-
LWIP_DNS_ADDRTYPE_IPV4_IPV6
优先解析A记录，如果失败，则回落到AAAA记录。
-
LWIP_DNS_ADDRTYPE_IPV6_IPV4
优先解析AAAA记录，如果失败，则回落到A记录。
lwip支持为单个主机名获取多个已解析的IP地址。
- “count”参数中应提供客户端所需解析的IP地址数量。
- “count”的最小值应为1，如果“count”小于1，则DNS解析失败，返回ERR _ ARG。
-
“count”的最大值等于可配置的DNS_MAX_IPADDR参数。
如果给定的“count”值大于DNS_MAX_IPADDR，那么主机名DNS_MAX_IPADDR最大解析IP地址只会返回给应用程序。
DNS接口可以以阻塞或非阻塞的方式调用。
-
lwIP 2.1.3上的DNS不会验证或更改DNS服务器提供的已解析的IP地址。DNS只会检查解析后的IP地址是否正确。因此，被解析的IP地址将直接返回给应用程序。
-
动态主机配置协议（DHCP）客户端和服务器
一种在IP网络上使用的标准化网络协议，用于动态分配网络配置参数，如接口IP地址、业务IP地址等。通过DHCP，计算机自动从DHCP服务器请求IP地址和网络参数，减少了网络管理员或用户手动配置的工作量。lwIP支持基于RFC 2131协议的DHCP协议的客户端和服务器。
- 如果DHCPv4范围（地址池）使用缺省配置，则start_ip和ip_num必须为NULL。
- 如果需要手动配置DHCPv4范围（地址池），则start_ip和ip_num不能为NULL。
-
无论使用缺省地址范围还是手动配置地址范围，可分配IP是否少一个并不决定于是否使用缺省地址范围，而是取决于服务器的IP地址是否在地址池的范围内： 如果在地址池的范围内，则少一个；如果不在地址池的范围内，则不会少一个。
注意：现在缺省地址池的范围是从2开始。
-
配置DHCPv4范围（地址池）时，如果DHCPv4服务器的IP地址在（ip_start，ip_start + ip_num）范围内，则客户端池中可用的地址总数将小于ip_num，因为池中的一个地址将被DHCPv4服务器占用。
- DHCPv4范围内的地址总数将是ip_num和LWIP_DHCPS_MAX_LEASE的最小值。
- 手动配置DHCPv4范围时，如果ip_start + ip_num超过x.y.z.254，则池中的地址总数只能从（ip_start，x.y.z.254）开始， 如果子网掩码是255.255.0.0或255.255.255.128，则上述条件不适用。
-
DNS SERVER OPTION 是由DHCP服务器返回给客户端的，DISCOVER和REQUEST报文不会携带该OPTION，在lwIP 2.1.2中，该DNS服务器地址有以下两种情况：
- 如果配置了IPv4的DNS服务器，将会返回配置的DNS地址（可能有2个）。
- 如果没有配置DNS地址，将会返回DHCP服务器的接口IP地址。
-
DHCPv4服务器只响应主DNS服务器地址，不提供备DNS服务器地址；如果系统配置了两个DNS地址，则会将2个DNS服务器地址都返回。
-
RFC 2131偏差标准
根据RFC 2131协议正文的4.3.2节，DHCPv4服务器在DHCP REQUEST报文的Init-Reboot、Renew或Rebinding状态中检查客户端是否填充了server_id，如果客户端在这些状态下填充了server_id，则服务器不会接受这些报文。但在lwIP 2.1.2中，DHCPv4服务器没有考虑server_id报文的Init-Reboot、Renew或Rebinding状态。
-
以太网地址解析协议（ARP）
ARP是一种用于将网络层地址解析为链路层地址的电信协议，是多址网络中的一个重要功能。基于RFC 826协议的Huawei LiteOS lwIP2.1.2支持ARP协议和可配置的ARP表。
-
因特网组管理协议（IGMP）
IGMP协议用于在主机和本地路由器之间传递组播组成员的信息。lwIP目前只支持基于RFC 2236协议的IGMP v2协议。
-
socket接口类型
lwIP提供了以下几种类型的socket接口：
- 非线程安全的低级接口
-
线程安全的Netconn接口
内部调用Netconn接口的BSD（Berkeley Software Distribution）式接口。提供Berkeley Software Distribution式接口，帮助应用从Linux TCP/IP堆栈平滑迁移到lwIP TCP/IP堆栈。
-
TCP选择性确认选项
此选项用于确认堆栈接收到的失序列段，以便在丢失恢复期间可以跳过这些选择性确认的列段进行重传。
须知：
LWIP相对开源代码优化如下：
- 支持丰富的AT调测命令。
- 多项RFC遵从性整改，有助于提高对商用路由的兼容性 。
- 提供标准的tcp sack流控算法（RFC2018），提高丢包场景下的传输性能 。
- 完善ipv6协议支持，如扩展头域处理、Socket Interface Extensions。
- 新增RDNS协议和RPL协议。
不支持的特性
lwIP不支持的特性或协议如下：
- PPPoS/PPPOE
- SNMP代理（目前，lwIP仅支持私有MIB）
- 通过多个网络接口实现IP转发
- 路由功能（仅支持终端设备功能）
lwIP小型化的特性如下：
-
简单网络时间协议（Simple Network Time Protocol）
SNTP（Simple Network Time Protocol）是一种基于包交换、可变延迟数据网络的计算机系统之间的时钟同步网络协议。lwIP支持基于RFC 2030协议的SNTP版本4。
-
lwip_get_conn_info()接口有如下限制：
- 调用该函数获取TCP或UDP连接信息。
- 空指针是tcpip_conn类型。
- 在LISTEN状态下，此接口不支持获取TCP套接字连接信息。
-
TCP窗口扩大选项
lwIP支持基于RFC 7323协议的TCP窗口扩大选项。
- TCP中的窗口扩大选项允许在TCP连接中使用30位的窗口大小，而不是16位。
- 窗口扩大功能将TCP窗口的像素扩展到30位，然后使用隐式缩放因子在TCP报头的16位窗口字段中携带这个30位的值。
- 缩放因子的指数携带在一个名为窗口扩大的TCP选项中。
-
lwIP支持AutoIP模块。
- lwIP提供设置Wi-Fi驱动状态的接口。
-
lwIP提供设置Wi-Fi驱动状态为lwIP栈的接口。
- 当Wi-Fi驱动忙时，lwIP栈停止发送消息；
- 当Wi-Fi驱动ready时，lwIP栈继续发送消息。
如果在DRIVER_WAKEUP_INTERVAL超时之前，驱动程序没有从繁忙状态唤醒，那么所有使用这个Netif驱动的TCP连接都会被删除。因此，阻塞连接调用将等待Netif驱动程序唤醒，SYN（chronize Sequence NumbersSyn）重传，或等待TCP连接超时被清除。
-
lwIP在SOCK_RAW上提供PF_PACKET选项。
lwIP支持PF_PACKET族的SOCK_RAW。应用程序可以使用这个特性创建链路层套接字。因此，lwIP堆栈发送报文时期望应用程序中包含链路层标头。SOCK_RAW报文在设备驱动之间传递，报文数据无变化。
默认情况下，所有指定协议类型的报文都被传递到一个报文套接字。若要只从特定接口获取报文，请将该套接字绑定到指定接口。sll _ protocol和sll_ifindex地址字段用于绑定。当应用程序发送报文时，只需指定sll_family、sll_addr、sll_halen、sll_ifindex。其他字段应该为0，收到的报文设置为sll_hatype和sll_pkttype。
开发指引
lwIP支持以太网或Wi-Fi，应用须根据实际需求配置lwIP和适配驱动。
前提条件
lwIP需满足下列前提条件：
- lwIP需要优化后方能支持Huawei LiteOS；目前lwIP暂不支持其他操作系统，具体请参见“优化lwIP”。
- 使用lwIP前，基于lwIP相关配置更新驱动代码。详情请参见“移植方法”中的伪代码。
依赖关系
lwIP的依赖关系如下：
- 依赖于Huawei LiteOS调用。
- 需要通过以太网或Wi-Fi驱动模块完成物理层数据的发送和接收。
lwIP的使用
lwIP提供了BSD TCP/IP套接字接口，应用可通过该接口进行连接。lwIP的优势在于：
- 运行在BSD TCP/IP协议栈上的旧应用代码可直接被移植到lwIP中。
- lwIP支持DHCP客户端特性，用于配置动态IP地址。
- lwIP支持DNS客户端特性，应用可通过该特性解析域名。
- lwIP占用资源少，可满足协议栈功能。
lwIP 2.1.3使用socket对外API，close()使用closesocket()接口替换，ioctl()接口使用lwip_ioctl()接口替换，避免和LiteOS的原生接口产生冲突。
移植方法
lwIP初始化
lwIP的初始化由tcpip_init()接口完成。该接口接收可选的回调函数及其参数（参数值也可以设为NULL）。一旦初始化完成，回调函数会被调用，并传入对应的参数。
示例代码如下：
void tcpip_init_func(void *arg) {
printf("lwIP initialization successfully done");
}
void Init_lwIP() {
tcpip_init(tcpip_init_func, NULL);
}
添加netif接口及驱动功能
初始化完成后，应用必须至少添加一个Netif接口用于通信。
应用需要根据驱动类型实现相关回调函数。相关链路层类型、MAC地址和发送回调函数使用前必须完成注册。如果需要支持原始套接字接口的混杂模式，则还需要在驱动中注册实现该功能的回调函数。
以太网的示例代码如下：
struct netif g_netif;
/* user_driver_send mentioned below is the pseudocode for the */
/* driver send function. It explains the prototype for the driver send function. */
/* User should implement this function based on their driver */
void user_driver_send(struct netif *netif, struct pbuf *p) {
/* This will be the send function of the driver */
/* It should send the data in pbuf p->payload of size p->tot_len */
}
/* user_driver_recv mentioned below is the pseudocode for the */
/* driver receive function. It explains how it should create pbuf */
/* and copy the incoming packets. User should implement this function */
/* based on their driver */
void user_driver_recv(char *data, int len) {
/* This should be the receive function of the user driver */
/* Once it receives the data it should do the following*/
struct pbuf *p = NULL;
p = pbuf_alloc(PBUF_RAW, (len + ETH_PAD_SIZE), PBUF_RAM);
if (p == NULL) {
printf("user_driver_recv : pbuf_alloc failed\n");
return;
}
#if ETH_PAD_SIZE
pbuf_header(p, -ETH_PAD_SIZE); /* drop the padding word */
#endif
memcpy(p->payload, data, len);
#if ETH_PAD_SIZE
pbuf_header(p, ETH_PAD_SIZE); /* reclaim the padding word */
#endif
driverif_input(&gnetif, p);
}
void eth_drv_config(struct netif *netif, u32_t config_flags,u8_t setBit) {
/* Enable/Disable promiscuous mode in driver code. */
}
/* user_driver_init_func mentioned below is the pseudocode for the */
/* driver initialization function. It explains the lwIP configuration which needs to be */
/* done along with driver initialization. User should implement this function based on their driver */
void user_driver_init_func() {
ip4_addr_t ipaddr, netmask, gw;
/* After performing user driver initialization operation here */
/* lwIP driver configuration needs to be done*/
#ifndef lwIP_WITH_DHCP_CLIENT
IP4_ADDR(gw, 192, 168, 2, 1);
IP4_ADDR(ipaddr, 192, 168, 2, 5);
IP4_ADDR(netmask, 255, 255, 255, 0);
#endif
g_netif.link_layer_type = ETHERNET_DRIVER_IF;
g_netif.hwaddr_len = ETHARP_HWADDR_LEN;
g_netif.drv_send = user_driver_send;
memcpy(g_netif.hwaddr, driver_mac_address, ETHER_ADDR_LEN);
#if LWIP_NETIF_PROMISC
g_netif.drv_config = eth_drv_config;
#endif
#ifndef lwIP_WITH_DHCP_CLIENT
netifapi_netif_add(&g_netif, ipaddr, netmask, gw);
#else
netifapi_netif_add(&g_netif, 0, 0, 0);
#endif
/* lwIP configuration ends */
}
void Init_Configure_lwIP() {
Init_lwIP();
user_driver_init_func();
#ifndef lwIP_WITH_DHCP_CLIENT
netifapi_dhcp_start(&g_netif);
do {
msleep(20);
} while (netifapi_dhcp_is_bound(&g_netif) != ERR_OK);
#endif
printf("Network is up !!!\n");
}
优化lwIP
优化吞吐量
不同的应用场景，为提升lwIP吞吐量，建议采用下列优化方案：
-
设置宏MEMP_NUM_UDP_PCB的值，即所需UDP连接数。
DHCP也创建了一个UDP连接，所以在设置该宏的值时也要予以考虑。
-
设置宏MEMP_NUM_TCP_PCB的值，即所需TCP连接数。
-
设置MEMP_NUM_RAW_PCB的值，即所需RAW连接数。
LWIP_ENABLE_LOS_SHELL_CMD模块使用一个RAW连接来执行ping命令。
-
设置MEMP_NUM_NETCONN的值，即所需UDP、TCP和RAW连接的总数。
- 如果LWIP_ENABLE_LOS_SHELL_CMD和RAW连接均未被使用，则禁用LWIP_RAW。
- 如果UDP未被使用，那么禁用LWIP_UDP。如果TCP未被使用，则禁用LWIP_TCP。
- 如果调用驱动接收函数中的pbuf_alloc()申请PBUF_RAM类型内存失败，则增加MEM_SIZE。
- 如果TCPIP mbox内收入报文空间不可用而导致driverif_input()调用失败，则增加TCPIP_MBOX_SIZE和MEMP_NUM_TCPIP_MSG_INPKT的值。如果驱动模块接收报文太快，则也会发生报文空间不可用导致driverif_input调用失败。
-
禁用所有调试选项，并且不定义LWIP_DEBUG。
- 如果架构字长为4，则设置ETH_PAD_SIZE为2。
优化内存
为节省lwIP内存空间，建议采用下列优化方案：
- 调用驱动接收函数中pbuf_alloc()申请PBUF_POOL类型内存，设置PBUF_POOL_SIZE的值（即所需pbuf数量），并根据MTU设置PBUF_POOL_BUFSIZE的值。
- 根据所需TCP、UDP和RAW以及总的连接数，设置MEMP_NUM_TCP_PCB、MEMP_NUM_UDP_PCB、MEMP_NUM_RAW_PCB和MEMP_NUM_NETCONN的值。
- 根据对端的实际发送数据量，可降低TCPIP_MBOX_SIZE和MEMP_NUM_TCPIP_MSG_INPKT的值。
-
禁用所有调试选项，并且不定义LWIP_DEBUG。
在lwipopts.h里面将改为#define LWIP_DBG_TYPES_ON LWIP_DBG_OFF。
-
禁用ETHARP_TRUST_IP_MAC。
- 如果启用此宏，则所有接收到的报文都会被用于更新ARP表。
- 如果禁用此宏，则只有进行ARP查询才会更新ARP表中项目内容。
定制化
在实际应用中，可能会需要定制一些功能，lwIP中新定义的宏的使用说明如下：
-
LWIP_DHCP
当用户启用DHCP服务器时，需要启用LWIP_DHCPS宏。如果LWIP_DHCPS宏被启用，则也必须启用LWIP_DHCP。
-
LWIP_DHCPS_DISCOVER_BROADCAST
通常DHCP服务器会根据Discover消息中由客户端设置的标志，广播或单播Offer报文。但如果用户希望一直广播Offer消息，则可以启用LWIP_DHCPS_DISCOVER_BROADCAST宏。
lwIP宏
lwIP 2.1.3的配置宏由于开源很多，未全部描述，请参考开源链接说明：https://www.nongnu.org/lwip/2_1_x/index.html，如需修改，请联系相应接口人。
本节列出了lwIP宏，这些宏的描述如下（如需更改，请联系相应接口人）：
- lwIP宏的默认值在opt.h和lwipopts_default.h头文件中有定义。
- lwipopts_default.h头文件中的宏定义会覆盖opt.h头文件中的宏定义。
表 1 宏列表
示例代码
本节列出了部分lwIP示例代码，对lwIP的用途进行了阐述。lwIP示例代码包含一个伪代码，说明了在驱动（以太网或Wi-Fi）模块上需要完成的更改。该示例代码与lwIP和Huawei LiteOS同时被海思平台交叉编译器编译。
该示例代码禁止直接商用。
应用示例代码
UDP示例代码
#include <stdio.h>
#include <netinet/in.h>
#include <string.h>
#include <errno.h>
#include <stdlib.h>
#define STACK_IP "192.168.2.5"
#define STACK_PORT 2277
#define PEER_PORT 3377
#define PEER_IP "192.168.2.2"
#define MSG "Hi, I am lwIP"
#define BUF_SIZE (1024 * 8)
typedef unsigned char u8_t;
typedef signed int s32_t;
u8_t g_buf[BUF_SIZE+1] = {0};
int sample_udp() {
s32_t sfd;
struct sockaddr_in srv_addr = {0};
struct sockaddr_in cln_addr = {0};
socklen_t cln_addr_len = sizeof(cln_addr);
s32_t ret = 0, i = 0;
/* socket creation */
printf("going to call socket\n");
sfd = socket(AF_INET,SOCK_DGRAM,0);
if (sfd == -1) {
printf("socket failed, return is %d\n", sfd);
goto FAILURE;
}
printf("socket succeeded\n");
srv_addr.sin_family = AF_INET;
srv_addr.sin_addr.s_addr=inet_addr(STACK_IP);
srv_addr.sin_port=htons(STACK_PORT);
printf("going to call bind\n");
ret = bind(sfd,(struct sockaddr*)&srv_addr, sizeof(srv_addr));
if (ret != 0) {
printf("bind failed, return is %d\n", ret);
goto FAILURE;
}
printf("bind succeeded\n");
/* socket creation */
/* send */
cln_addr.sin_family = AF_INET;
cln_addr.sin_addr.s_addr=inet_addr(PEER_IP);
cln_addr.sin_port=htons(PEER_PORT);
printf("calling sendto...\n");
memset(g_buf, 0, BUF_SIZE);
strcpy(g_buf, MSG);
ret = sendto(sfd, g_buf, strlen(MSG), 0, (struct sockaddr *)&cln_addr, (socklen_t)sizeof(cln_addr));
if (ret <= 0) {
printf("sendto failed,return is %d\n", ret);
goto FAILURE;
}
printf("sendto succeeded,return is %d\n", ret);
/* send */
/* recv */
printf("going to call recvfrom\n");
memset(g_buf, 0, BUF_SIZE);
ret = recvfrom(sfd, g_buf, sizeof(g_buf), 0, (struct sockaddr *)&cln_addr, &cln_addr_len);
if (ret <= 0) {
printf("recvfrom failed,
return is %d\n", ret);
goto FAILURE;
}
printf("recvfrom succeeded, return is %d\n", ret);
printf("received msg is : %s\n", g_buf);
printf("client ip %x, port %d\n", cln_addr.sin_addr.s_addr, cln_addr.sin_port);
/* recv */
close(sfd);
return 0;
FAILURE:
printf("failed, errno is %d\n", errno);
close(sfd);
return -1;
}
int main() {
int ret;
ret = sample_udp();
if (ret != 0) {
printf("Sample Test case failed\n");
exit(0);
}
return 0;
}
TCP客户端示例代码
#include <stdio.h>
#include <netinet/in.h>
#include <string.h>
#include <errno.h>
#include <stdlib.h>
#define STACK_IP "192.168.2.5"
#define STACK_PORT 2277
#define PEER_PORT 3377
#define PEER_IP "192.168.2.2"
#define MSG "Hi, I am lwIP"
#define BUF_SIZE (1024 * 8)
typedef unsigned char u8_t;
typedef signed int s32_t;
u8_t g_buf[BUF_SIZE+1] = {0};
/* Global variable for lwIP Network interface */
int sample_tcp_client() {
s32_t sfd = -1;
struct sockaddr_in srv_addr = {0};
struct sockaddr_in cln_addr = {0};
socklen_t cln_addr_len = sizeof(cln_addr);
s32_t ret = 0, i = 0;
/* tcp client connection */
printf("going to call socket\n");
sfd = socket(AF_INET,SOCK_STREAM,0);
if (sfd == -1) {
printf("socket failed, return is %d\n", sfd);
goto FAILURE;
}
printf("socket succeeded, sfd %d\n", sfd);
srv_addr.sin_family = AF_INET;
srv_addr.sin_addr.s_addr = inet_addr(PEER_IP);
srv_addr.sin_port = htons(PEER_PORT);
printf("going to call connect\n");
ret = connect(sfd, (struct sockaddr *)&srv_addr, sizeof(srv_addr));
if (ret != 0) {
printf("connect failed, return is %d\n", ret);
goto FAILURE;
}
printf("connec succeeded, return is %d\n", ret);
/* tcp client connection */
/* send */
memset(g_buf, 0, BUF_SIZE);
strcpy(g_buf, MSG);
printf("calling send...\n");
ret = send(sfd, g_buf, sizeof(MSG), 0);
if (ret <= 0) {
printf("send failed, return is %d,i is %d\n", ret, i);
goto FAILURE;
}
printf("send finished ret is %d\n", ret);
/* send */
/* recv */
memset(g_buf, 0, BUF_SIZE);
printf("going to call recv\n");
ret = recv(sfd, g_buf, sizeof(g_buf), 0);
if (ret <= 0) {
printf("recv failed, return is %d\n", ret);
goto FAILURE;
}
printf("recv succeeded, return is %d\n", ret);
printf("received msg is : %s\n", g_buf);
/* recv */
close(sfd);
return 0;
FAILURE:
close(sfd);
printf("errno is %d\n", errno);
return -1;
}
int main() {
int ret;
ret = sample_tcp_client();
if (ret != 0) {
printf("Sample Test case failed\n");
exit(0);
}
return 0;
}
TCP服务端示例代码
#include <stdio.h>
#include <netinet/in.h>
#include <string.h>
#include <errno.h>
#include <stdlib.h>
#define STACK_IP "192.168.2.5"
#define STACK_PORT 2277
#define PEER_PORT 3377
#define PEER_IP "192.168.2.2"
#define MSG "Hi, I am lwIP"
#define BUF_SIZE (1024 * 8)
typedef unsigned char u8_t;
typedef signed int s32_t;
u8_t g_buf[BUF_SIZE+1] = {0};
/* Global variable for lwIP Network interface */
int sample_tcp_server() {
s32_t sfd = -1;
s32_t lsfd = -1;
struct sockaddr_in srv_addr = {0};
struct sockaddr_in cln_addr = {0};
socklen_t cln_addr_len = sizeof(cln_addr);
s32_t ret = 0, i = 0;
/* tcp server */
printf("going to call socket\n");
lsfd = socket(AF_INET,SOCK_STREAM,0);
if (lsfd == -1) {
printf("socket failed, return is %d\n", lsfd);
goto FAILURE;
}
printf("socket succeeded\n");
srv_addr.sin_family = AF_INET;
srv_addr.sin_addr.s_addr = inet_addr(STACK_IP);
srv_addr.sin_port = htons(STACK_PORT);
ret = bind(lsfd, (struct sockaddr *)&srv_addr, sizeof(srv_addr));
if (ret != 0) {
printf("bind failed, return is %d\n", ret);
goto FAILURE;
}
ret = listen(lsfd, 0);
if (ret != 0) {
printf("listen failed, return is %d\n", ret);
goto FAILURE;
}
printf("listen succeeded, return is %d\n", ret);
printf("going to call accept\n");
sfd = accept(lsfd, (struct sockaddr *)&cln_addr, &cln_addr_len);
if (sfd < 0) {
printf("accept failed, return is %d\n", sfd);
}
printf("accept succeeded, return is %d\n", sfd);
/* tcp server */
/* send */
memset(g_buf, 0, BUF_SIZE);
strcpy(g_buf, MSG);
printf("calling send...\n");
ret = send(sfd, g_buf, sizeof(MSG), 0);
if (ret <= 0) {
printf("send failed, return is %d, i is %d\n", ret, i);
goto FAILURE;
}
printf("send finished ret is %d\n", ret);
/* send */
/* recv */
memset(g_buf, 0, BUF_SIZE);
printf("going to call recv\n");
ret = recv(sfd, g_buf, sizeof(g_buf), 0);
if (ret <= 0) {
printf("recv failed, return is %d\n", ret);
goto FAILURE;
}
printf("recv succeeded, return is %d\n", ret);
printf("received msg is : %s\n", g_buf);
/* recv */
close(sfd);
close(lsfd);
return 0;
FAILURE:
close(sfd);
close(lsfd);
printf("errno is %d\n", errno);
return -1;
}
int main() {
int ret;
ret = sample_tcp_server();
if (ret != 0) {
printf("Sample Test case failed\n");
exit(0);
}
return 0;
}
DNS示例代码
#include <netdb.h>
#include "lwip/opt.h"
//#include "lwip/sockets.h"
//#include "lwip/netdb.h"
#include "lwip/err.h"
#include "lwip/inet.h"
#include "lwip/dns.h"
int gmutexFail;
int gmutexFailCount;
struct gethostbyname_r_helper {
ip_addr_t *addr_list[DNS_MAX_IPADDR+1];
ip_addr_t addr[DNS_MAX_IPADDR];
char *aliases;
};
void dns_call_with_unsafe_api()
{
struct hostent *result = NULL;
int i = 0;
ip_addr_t *addr = NULL;
char addrString[20] = {0};
char *hostname;
char *dns_server_ip;
ip_addr_t dns_server_ipaddr;
hostname = "www.huawei.com";
dns_server_ip = "192.168.0.2";
inet_aton(dns_server_ip, &dns_server_ipaddr);
dns_setserver(0, &dns_server_ipaddr);
result = gethostbyname(hostname);
if (result) {
while (1) {
addr = *(((ip_addr_t **)result->h_addr_list) + i);
if (addr == NULL) {
break;
}
inet_ntoa_r(*addr, addrString, 20);
printf("dns call for %s, returns %s\n", hostname, addrString);
i++;
}
} else {
printf("dns call failed\n");
}
}
void dns_call_with_safe_api()
{
int i = 0;
ip_addr_t *addr = NULL;
char addrString[20] = {0};
char *buf = NULL;
int buflen;
char *hostname = NULL;
char *dns_server_ip = NULL;
ip_addr_t dns_server_ipaddr;
struct hostent ret;
struct hostent *result = NULL;
int h_errnop;
hostname = "www.huawei.com";
dns_server_ip = "192.168.0.2";
inet_aton(dns_server_ip, &dns_server_ipaddr);
lwip_dns_setserver(0, &dns_server_ipaddr);
buflen = sizeof(struct gethostbyname_r_helper) +
strlen(hostname) + MEM_ALIGNMENT;
buf = malloc(buflen);
gethostbyname_r(hostname, &ret, buf, buflen, &result, &h_errnop);
if (result) {
while (1) {
addr = *(((ip_addr_t **)result->h_addr_list) + i);
if (addr == NULL) {
break;
}
inet_ntoa_r(*addr, addrString, 20);
printf("dns call for %s, returns %s\n", hostname, addrString);
i++;
}
} else {
printf("dns call failed\n");
}
free(buf);
}
/* To get the dns server address configured in lwIP */
/* Application can call dns_getserver() API and then decide whether to
change it */
/* If application needs to change it then, it needs */
void display_dns_server_address()
{
int i;
ip_addr_t addr;
int ret;
char addrString[20] = {0};
for (i = 0; i < DNS_MAX_SERVERS; i++) {
ret = lwip_dns_getserver(i, &addr);
if (ret != ERR_OK) {
printf("dns_getserver failed\n");
return;
}
memset(addrString, 0, sizeof(addrString));
inet_ntoa_r(addr, addrString, 20);
printf("dns server address configured at index %d, is %s\n", i, addrString);
}
return;
}
int main()
{
/* after doing lwIP init, driver init and netifapi_netif_add */
display_dns_server_address();
dns_call_with_unsafe_api();
dns_call_with_safe_api();
return 0;
}
lwIP内部通过dns_servers全局变量存储和管理DNS地址，通过DNS_MAX_SERVERS宏控制DNS存储的个数；在IPv4组网下，设备关联AP之后，通过DHCP的方式获取到DNS地址，通常是AP的网关地址；在IPv4和IPv6组网场景下，DNS地址除了来源于DHCP报文，还会来源于IPv6组网内的RA报文，这种组网场景下，设备可能同时存在IPv4和IPv6的DNS地址，协议栈默认使用dns_servers数组索引0位置的地址(IPv4或者IPv6)，应用需要明确使用v4还是v6的DNS地址。
驱动相关示例代码
#include <string.h>
#include "lwip/ip.h"
unsigned char SUT_MAC[6] = { 0x46, 0x44, 0x2, 0x2, 0x3, 0x3 };
#define ETHER_ADDR_LEN 6
/* Global variable for lwIP Network interface */
struct netif g_netif;
/* user_driver_send mentioned below is the pseudocode for the */
/* driver send function. It explains the prototype for the driver send function.
*/
/* User should implement this function based on their driver */
void user_driver_send(struct netif *netif, struct pbuf *p)
{
/* This will be the send function of the
driver */
/* It should send the data in pbuf
p->payload of size p->tot_len */
}
void user_driver_init_func()
{
ip4_addr_t ipaddr, netmask, gw;
/* After performing user driver init
operation */
/* lwIP driver configuration needs to be
done*/
/* lwIP configuration starts */
IP4_ADDR(&gw, 192, 168, 2, 1);
IP4_ADDR(&ipaddr, 192, 168, 2, 5);
IP4_ADDR(&netmask, 255, 255, 255, 0);
g_netif.link_layer_type = ETHERNET_DRIVER_IF;
g_netif.hwaddr_len = ETHARP_HWADDR_LEN;
g_netif.drv_send = user_driver_send;
memcpy(g_netif.hwaddr, SUT_MAC, ETHER_ADDR_LEN);
netifapi_netif_add(&g_netif, &ipaddr, &netmask, &gw);
netifapi_netif_set_default(&g_netif);
/* lwIP configuratin ends */
}
/* user_driver_recv mentioned below is the pseudocode for the */
/* driver receive function. It explains how it should create pbuf */
/* and copy the incoming packets. User should implement this function */
/* based on their driver */
void user_driver_recv(char * data, int len)
{
/* This should be the receive function of
the user driver */
/* Once it receives the data it should do
the below */
struct pbuf *p;
p = pbuf_alloc(PBUF_RAW, (len +
ETH_PAD_SIZE), PBUF_RAM);
if (p == NULL)
{
printf("user_driver_recv : pbuf_alloc \
failed\n");
return;
}
#if ETH_PAD_SIZE
pbuf_header(p, -ETH_PAD_SIZE); /* drop the
padding word */
#endif
memcpy(p->payload, data, len);
#if ETH_PAD_SIZE
pbuf_header(p, ETH_PAD_SIZE); /* reclaim the
padding word */
#endif
driverif_input(&g_netif,p);
}
int main()
{
/* Call lwIP tcpip_init before driver init*/
tcpip_init(NULL, NULL);
user_driver_init_func();
return 0;
}
服务示例代码
SNTP示例代码
#include "lwip/opt.h"
//#include "lwip/sntp.h"
/* Compile time configuration for SNTP
* 1) Configure SNTP server address
*/
int gmutexFail;
int gmutexFailCount;
int start_sntp()
{
int ret;
int server_num = 1; /*Number of SNTP servers available*/
char *sntp_server = "192.168.0.2"; /*sntp_server : List of the available servers*/
struct timeval time_local; /*Output Local time of server, which will be received in NTP response from server*/
memset(&time_local, 0, sizeof(time_local));
ret = lwip_sntp_start(server_num, &sntp_server, &time_local);
printf("Recevied time from server = [%li]sec [%li]u sec\n", time_local.tv_sec, time_local.tv_usec);
/* After the SNTP time synchronization is complete, the time calibration is not performed periodically.
*/
return ret;
}
int main()
{
/* after doing lwIP init, driver init and
netifapi_netif_add */
start_sntp();
return 0;
}
DHCP客户端示例代码
#include <unistd.h>
#include "lwip/opt.h"
#include "lwip/netifapi.h"
#include "lwip/inet.h"
//#include "lwip/netif.h"
struct netif g_netif;
int gmutexFail;
int gmutexFailCount;
int dhcp_client_start(struct netif *pnetif)
{
int ret;
char addrString[20] = {0};
/* Calling netifapi_dhcp_start() will start
initiating DHCP configuration
* process by sending DHCP messages */
ret = netifapi_dhcp_start(pnetif);
if (ret == ERR_OK)
{
printf("dhcp client started \
successfully\n");
}
else
{
printf("dhcp client start failed\n");
}
/* After doing this it will get the IP and
update to netif, once it finishes
the process with DHCP server. Application
need to call netifapi_dhcp_is_bound()
API to check whether DHCP process is
finished or not */
do
{
sleep(1); /* sleep for sometime,
like 1 sec */
ret = netifapi_dhcp_is_bound(pnetif);
} while(ret != ERR_OK);
memset(addrString, 0, sizeof(addrString));
inet_ntoa_r(pnetif->ip_addr, addrString, 20);
printf("ipaddr %s\n", addrString);
memset(addrString, 0, sizeof(addrString));
inet_ntoa_r(pnetif->netmask, addrString, 20);
printf("netmask %s\n", addrString);
memset(addrString, 0, sizeof(addrString));
inet_ntoa_r(pnetif->gw, addrString, 20);
printf("gw %s\n", addrString);
return 0;
}
int main()
{
/* after doing lwIP init, driver init and
netifapi_netif_add */
dhcp_client_start(&g_netif);
/* Later if application wants to stop the
DHCP client then it should
call netifapi_dhcp_stop() and
netifapi_dhcp_cleanup() */
/* netifapi_dhcp_stop(&g_netif); */
/* netifapi_dhcp_cleanup(&g_netif); */
return 0;
}
DHCP服务端示例代码
#include "lwip/opt.h"
#include "lwip/netifapi.h"
#include "lwip/inet.h"
#include "lwip/netif.h"
struct netif g_netif;
int gmutexFail;
int gmutexFailCount;
int dhcp_server_start(struct netif *pnetif, char *startIP, int ipNum)
{
int ret;
/* Calling netifapi_dhcps_start() will start DHCP server */
if ( startIP == NULL )
{
/* For Automatic Configuration */
ret = netifapi_dhcps_start(pnetif, NULL, NULL);
}
else
{
/* For Manual Configuration */
ret = netifapi_dhcps_start(pnetif, startIP, ipNum);
}
if (ret == ERR_OK)
{
printf("dhcp server started successfully\n");
}
else
{
printf("dhcp server start failed\n");
}
}
int main()
{
/* after doing lwIP init, driver init and netifapi_netif_add */
/* DHCP Server Address Pool Configuration */
char *startIP; // IP from where the DHCP Server address pool has to start
int ipNum; // Number of IPs that is to be offered by DHCP Server starting from startIP
/*****************************************/
char manualDHCPServerConfiguration = 'Y';
if ( manualDHCPServerConfiguration == 'Y' )
{
/* For Manual Configuration */
startIP = "192.168.0.5";
ipNum = 15;
}
else
{
/* For Automatic Configuration */
startIP = NULL;
ipNum = 0;
}
dhcp_server_start(&g_netif, startIP, ipNum);
/* Later if application wants to stop the DHCP client then it should call netifapi_dhcps_stop()*/
/*netifapi_dhcps_stop(&g_netif);*/
return 0;
}
限制条件
在使用lwIP之前，需要考虑以下限制条件：
- lwIP内的操作系统适配层与Huawei LiteOS接口紧耦合，所以lwIP只支持在Huawei LiteOS上运行。
- lwIP目前的RAM和ROM进一步裁剪，通过配置lwipopts.h中的宏控制，更多限制条件请参见lwipopts.h代码宏LWIP_SMALL_SIZE。
- DHCP客户端允许UDP套接字接口绑定在DHCP客户端端口上，而lwIP不允许多个网口（包括以太网和Wi-Fi的netif结构体）绑定到同一个端口。因此，如果SO_BINDTODEVICE被禁用，则lwIP可以与两个网口（以太网和Wi-Fi）同时运行，但DHCP客户端不可以。
- DNS客户端仅支持响应消息中的A或AAAA类资源记录。解析DNS响应消息中的多个应答记录时，如果遇到任何异常的应答记录，则解析终止并返回已成功解析的记录（如果存在成功解析的记录）；否则返回解析失败的记录。
-
lwIP提供了以下类型的接口：
-
BSD接口
均能够确保线程安全。
-
netconn接口
线程安全接口。
-
低阶接口
低阶接口不是线程安全接口。因此，不建议使用该接口。如果用户使用了这种接口，应用线程和驱动线程需要注意锁定核心TCPIP线程功能。
-
-
lwIP的多线程使用有如下限制：
- lwIP核心不是线程安全。如果多线程环境中的应用需要使用lwIP，则应使用接口层（例如：netconn或socket接口层）。但如果使用了低阶接口，则应保护lwIP核心。
-
netif_xxx和dhcp_xxx不是线程安全接口。因此应用应该使用netifapi模块中可用的线程安全接口netifapi_netif_xxx和netifapi_dhcp_xxx。
对于lwip接口的线程安全性，说明如下：
- 所有的socket BSD API都是线程安全的。
- 所有形如netifapi_xxx的API都是线程安全的。
- 所有形如netif_xxx的API都是非线程安全的。
-
由于网口维护所需接口索引的变化范围为1～254，因此应用创建的网口数不能超过254。
-
lwip_select和closesocket接口的多线程考虑：
如果某个套接字受到lwip_select()接口监测，并在另一线程被closesocket()接口关闭，则lwIP中的lwip_select()接口会从锁闭状态返回，不标记具体套接字。而Linux中，在另一线程关闭套接字对lwip_select()接口没有影响。
-
lwip_shutdown()接口有如下限制：
- 如果通过SHUT_RDWR或SHUT_RD标志调用了lwip_shutdown()接口，则任何待接收的数据应由lwIP清除，RST被发送给对端，并且应用在调用SHUT_RDWR或SHUT_RD之前必须读取数据。
- 当发送被阻塞且lwip_shutdown(SHUT_RDWR)被调用时，将返回EINPROGRESS (115)。
-
lwip_listen()接口有如下限制：
- Backlog的最大值为16，最小值为0。
- 如果backlog数值≤0，则backlog值使用1。
- 监听操作中，lwIP不支持自动绑定，所以lwip_bind()必须在lwip_listen()之前调用。
- lwip_listen()接口支持多路调用。如果socket已开启监听，则socket会更新监听backlog。
- 新的backlog数值只适用于新的输入连接请求。
-
lwip_recv()接口有如下限制：
- 当lwIP接收下一个期望的数据段时，lwIP会更新接收缓存列表。
- 如果与接收数据段相邻的是一个乱序数据段，lwIP会合并这两个数据段为一个，并放入接收缓存列表。
- UDP或RAW套接字不支持MSG_PEEK。
- UDP或RAW不会报告接收包内存分配失败。
- 不支持MSG_WAITALL，支持MSG_DONTWAIT。
- 设置SO_RECVTIMEO套接字选项，socket不会被标记为O_NONBLOCK（无阻塞），由于socket超时时间，会接收非数据，返回错误并显示ETIMEDOUT集。
-
recvfrom()接口有如下限制：
- UDP或RAW套接字不支持MSG_PEEK。
- UDP或RAW不会报告接收包内存分配失败。
- 不支持MSG_WAITALL，支持MSG_DONTWAIT。
- 在TCP套接字中，如果可以实现，recvfrom()会尝试接收所有来自接收缓存器的数据。
- TCP接收缓存器是一个列表，保留从对端接收的数据段。如果应用调用recv函数来获取数据，该函数会从列表中获取首个条目并将它传回给应用。该函数不重复接收来自列表的条目来填充完整用户缓冲区。
- 当lwIP接收下一个期望的数据段时，lwIP会更新接收缓存列表。如果与接收数据段相邻的是个乱序数据段，lwIP会合并这两个数据段为一个，并放入接收缓存列表。
- 如果“length”参数设为零，则协议栈将返回的值为-1，且errno将设为EINVAL。但是，POSIX规范未对该设置进行明确说明。如果lwip_recv()的Linux实现出现偏差，则当缓存大小设为0时，会返回值0。
- 不支持MSG_TRUNC标志。
-
lwip_send()接口和lwip_sendmsg()接口有如下限制：
- UDP和RAW连接能发送的数据长度最大为65332。如果发送更长的数据，返回的值为-1，且errno将设为ENOMEM。
- 只支持MSG_MORE和MSG_DONTWAIT标志。不支持如MSG_OOB/MSG_NOSIGNAL/MSG_EOR的其他标志。
-
lwip_sendto()接口有如下限制：
- AF_INET/AF_INET6 UDP和RAW连接能发送的数据长度最大为65332。如果发送更长的数据，返回失败，值为-1，errno将设为ENOMEM。
- 只支持MSG_MORE和MSG_DONTWAIT标志。不支持如MSG_OOB/MSG_NOSIGNAL/MSG_EOR的其他标志。
-
socket()接口有如下限制：
- 只有SOCK_RAW支持PF_PACKET。
- AF_INET套接字支持SOCK_RAW | SOCK_DGRAM | SOCK_STREAM类型。
- AF_PACKET只支持SOCK_RAW类型。
-
lwip_write()接口有如下限制：
- 对于没有标记O_NONBLOCK、设置了SP_SENDTIMEO选项且历时时间比超时时间长的socket，lwIP失败并且提示errno EAGAIN。
-
lwip_select()接口有如下限制：
- select()接口不会更新超时参数来显示剩余时长。
- FD_SETSIZE是lwIP中可配置的编译时间，应用必须确保不违反这个边界值，lwIP不在运行过程中对此进行验证。
-
lwip_fcntl()接口有如下限制：
- 只支持F_GETFL and F_SETFL命令。对于F_SETFL，val只支持O_NONBLOCK。
- PF_PACKET套接字支持F_SETFL和F_GETFL选项。
-
任何方式的IP地址变更会导致如下行为：
-
TCP
- 所有现有的TCP连接掉线，此种连接上任何操作均显示ECONNABORTED。
- 所有界限地址被更改为新的IP地址。
- 如果有一个监听套接字，它会在新IP地址上接受连接。
-
UDP
- 所有套接字的IP地址更改为新IP地址，通信会在新IP地址上继续。
- 多种绑定调用行为：bind()接口调用会更改UDP套接字的端口绑定。
- UDP套接字会更改本地绑定端口。
- TCP套接字上不允许，如果执行多种绑定调用，则会返回失败，并显示errno EINVAL。
- 在AF_INET/AF_INET6 SOCK_RAW套接字上，多种绑定调用行为会更新本地IP地址。
- 在PF_PACKET套接字上，多种绑定调用行为会更改绑定为新的接口编号。
- AF_INET/AF_INET6 SOCK_RAW绑定不会检查套接字地址是否可用。
-
-
以下所列接口不支持PF_PACKET选项：
- lwip_accept()
- lwip_shutdown()
- lwip_getpeername()
- lwip_getsockname()
- lwip_listen()
-
对于ping6，如果应用创建原始ICMPV6消息，协议栈不会储存这些消息的统计数据。应用必须保留计数并处理这些统计数据。
- 当数据包发往一个链路本地地址时，必须设置当前netif的链路本地地址。否则，路由会返回，显示网络不可达。
- 支持IPv6邻居发现功能解析选项，这些解析选项定义在RFC 4861中。为了确保后续扩建与现有实现的合理共存，协议栈忽略接收的ND数据包中任何不可识别的选项，并继续处理数据包。执行验证，对可能影响后续扩建的具体类型进行程序检查。
-
当网络掩码配置为0.0.0.0时，以下限制可适用：
不支持将接口的网络掩码设为0.0.0.0。此种条件下的lwIP协议栈行为与Linux行为有偏差。
例如：有一个eth0接口和loopback接口。如果运行如下命令：
ifconfig eth0 netmask 0.0.0.0
ifconfig成功将eth0的网络掩码设为具体数值，但在路由中会产生干扰结果，甚至会导致环回ping失败，显示目的地不可达。
-
setsockopt()中的SO_ATTACH_FILTER选项有如下限制：
因为不支持LSF_MSH，所以不支持加载IP地址首部长度的LSF_LDX hack。因此不支持下列过滤模式：
LSF_LDX+LSF_B+LSF_MSH X <- 4_(P[k:1]&0xf)_
- 当套接字绑定到一个IP地址，而这个IP地址配置了使用bind()的接口，则该IP地址被更改。如果一个应用调用listen()，会返回并显示error ECONNABORTED。绑定在旧IP地址的套接字不会更新配置在接口的新IP地址，但状态更改为ERR_ABRT。所以调用listen()会返回并显示error ECONNABORTED。
- 在IPv6原始套接字中，不支持IPv4的映射IPv6[双栈支持]，即不支持IPv6原始套接字接收IPv4数据包或包含IPv4映射的IPv6地址的数据包。
-
ping IPv4地址有如下限制：
没有ICMP标识符或ICMP序列号的匹配来维持ping会话，也没有来自对端的各自ping响应排序。
网络安全
网络安全声明
为避免敏感信息泄露，用户须关注以下安全注意事项：
调试日志：通过配置opt.h头文件中的宏LWIP_DBG_TYPES_ON，可启用或禁用DebugFlag。该宏默认被禁用。
表 1 调试关闭选项
注意阅读本声明，防止安全相关风险的发生。用户须关注以下安全注意事项：
- 用户在lwipopts.h头文件中定义LWIP_RAND函数宏。DHCP和DNS会使用对应的函数随机生成业务的ID。用户应该将LWIP_RAND宏定义为合适的随机数发生器函数。
- 基于UDP或TCP向lwIP发送的应用数据将先暂时保存在lwIP缓冲区中，在释放内存之前，缓冲区内的数据并不会被明确地清理掉。上述内容是基于这样一个假设，即应用不会将用户敏感信息以明文形式提供给lwIP。这是因为应用通常会通过传输安全协议（如TLS或DTLS）加密用户敏感信息，并将加密消息发送给lwIP。
常见问题
答：lwIP不支持route命令。
答：lwIP不支持路由选择，但如果启用了IP_FORWARD标记，则lwIP支持转发。网口报文是通过路由发送。
答：不可能。必须添加Netif，并执行回调。
答：是的。通过设置LWIP_IGMP为1，并使用setsockopt()设置IP_ADD_MEMBERSHIP和IP_DROP_MEMBERSHIP等，可以启用该功能。
答：现有的TCP连接都将被丢弃，并且任何TCP连接操作都将返回ECONNABORTED。
所有绑定的地址都修改为新的IP地址。
如果有一个监听套接字，它将接受新IP地址上的连接。
答：所有套接字的IP地址被修改为新的IP地址。在新的IP地址上继续通信。
7. 按照RFC 2710第5节的要求，协议栈是否支持发送包括被请求节点组播地址在内的MLD消息？
答：按照RFC 2710第5节的要求，在主机部分工作时，MLD消息不应发送给链路范围内全部节点组播地址，例如FF02::1。
按照RFC 2710第4节的要求：
- 如果某个节点在通过接口接收到另一个节点的组播地址REPORT消息时，其计时器正在运行，那么该节点会停止计时器且不再发送组播地址REPORT消息，从而抑制在链路上复制报告。
- 当发送DONE消息时，如果该节点的最近REPORT消息因监听其它REPORT消息而被抑制，那么它可能停止发送消息，因为很有可能在同一链路上存在一个监听该地址的设备。这种机制可以被禁用，但默认是被开启的。
8. 如果邻居缓存数据存取状态不是INCOMPLETE时接收到目标地址为组播地址的未被请求的NA消息，会发生什么？
答：状态变为STALE。
答：当协议栈接收到路由器发送的RA消息时，会向默认路由地址发送NS来及时解析默认的路由地址。
答：最多3个，包括链路本地地址。如果添加的IPv6地址超过两个，那么第一个地址将被新地址替代，小型化会进一步优化。
答：会注册回调函数来执行重复地址检测。重复地址检测失败时，可调用该回调函数来删除原有的IPv6地址，并添加新的地址，小型化已经不支持此特性。
12. lwIP在配有多个接口的设备上运行时能否通过这些接口接收对端的消息？
答：当lwIP在配有多个接口的设备上运行时，如果通过这些接口从对端接收的消息中的目标地址为广播IP地址，那么lwIP可以接收该消息。一旦调用recv()函数，配置多少次接口，应用就可接收多少消息。

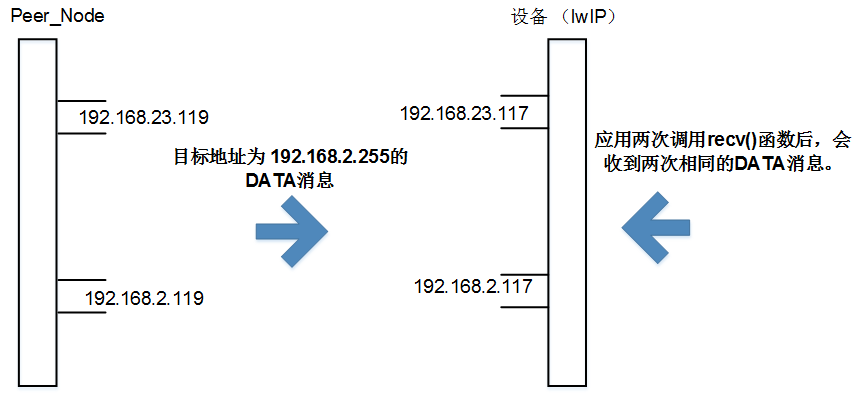

举例如下：
-
设备有两个接口，假设IP地址按如下方式配置：
Peer_Node 设备（lwIP）
192.168.23.119 （p5p2） ←> 192.168.23.117 （eth15）
192.168.2.119 （eth2） ←> 192.168.2.117 （eth1）
-
lwIP套接字设置有SO_BROADCAST套接字选项。
- 将lwIP套接字与INADDR_ANY绑定。
-
将从Peer_Node接收的DATA消息发送至目标地址为192.168.2.255的设备。
结果：
设备通过192.168.23.117和192.168.2.117两个接口接收Peer_Node的消息。应用两次调用recv()函数后，会接收两次同样的消息。
说明： 当192.168.23.117接口接收Peer_Node消息时，发现该消息并不是发送给该接口。这时，该接口会将该消息转发给192.168.2.117接口。
答：修改lwipopts.h中的宏定义，会覆盖opt.h中宏的配置，如表1所示。
表 1 lwipopts.h的宏定义
- LWIP_NUM_SOCKETS_MAX和DEFAULT_LWIP_NUM_SOCKETS、MEMP_NUM_NETCONN的值须保持一致。
- 调整TCP或UDP的最大连接个数需要考虑LWIP_NUM_SOCKETS_MAX、DEFAULT_LWIP_NUM_SOCKETS、MEMP_NUM_NETCONN的总数量。
- 对于TCP Server端，accept建立连接需要1个socket。
- 如果增加TCP或UDP的个数，会增加相应的RAM和ROM资源，请评估测试后使用。
- 默认场景下，支持的socket资源最大为9个，超过9个之后会创建socket失败。
答：通过减少lwIP接收窗口，降低内存占用，但是一定程度上会降低跑流峰值性能，建议合入修改后测试，确保满足实际应用场景。
跑流场景下最多可减少内存占用约8KB。
- 修改1
Components/lwip_sack/include/lwip/lwipopts.h
修改为：
#define TCP_SND_BUF (12*1024)
- 修改2
#define TCP_WND ((TCP_SND_BUF * 2) / 3)
修改为：
#define TCP_WND (8*1024)
- 修改3
#define TCP_OOSEQ_MAX_PBUFS 8
修改为：
#define TCP_OOSEQ_MAX_PBUFS 5
答：LwIP路由机制是基于子网匹配，从netif列表查找合适的网络接口来发送报文。这里未采用最长前缀匹配算法，而是优先选择第一个与出报文目标IP匹配，即在同个子网的网络接口。如果未找到匹配，则使用默认的网络接口发送报文。如果通过setsockopt()启用SO_BINDTODEVICE，则只能通过绑定的网络接口发送报文；如果通过setsockopt()启用SO_DONTROUTE，则会使用同样匹配原则查找网络接口，但是在未找到匹配时，不会使用默认的网络接口。
答：当前针对路由选择需要指定相应的接口，应用层可以使用下面的方式，比如需要往ap发包指定AP0，需要往wlan的时候， 需要指定wlan0。
ret = lwip_setsockopt(sfd, SOL_SOCKET, SO_BINDTODEVICE, "wlan0", IFNAMSIZ);
16. 当系统内存不足，修改tcp减少丢包情况下接收端乱序队列个数？
答：当前tcp的实现为了高吞吐量，将tcp的接收端乱序队列设置为8，当环境干扰大的时候，接收端最多缓存8个tcp包，由于liteos实现每个包最多占用1748字节，因此对占用内存，如果某些业务场景下不需要高带宽，需要设置lwipopts.h里面这个宏配置：TCP_QUEUE_OOSEQ。
答：lwip的设计只允许gw和ip在相同子网内，lwip ifconfig命令允许同时配置ip、netmask、gw。当新配的ip是与旧ip不在同一子网的合法值，但gw非法时，新ip配置成功但原有的gw被清零。
14. 已关闭的TCP连接，用netstat命令查看一直处于状态10，为什么？
答：在打开低功耗模式的情况下，对TIME_WAIT pcb采取延迟释放策略，即在下一次分配tcp pcb时如果没有空闲pcb才释放。因此，netstat显示的状态10（TIME_WAIT）的连接并不影响建立新连接的建立。如果希望关闭低功耗模式，可将编译选项opt.h中的LWIP_LOWPOWER宏改为0。
如果关闭了低功耗模式，TIME_WAIT连接也会等待一段时间再释放，等待时间可通过tcp_priv.h中的TCP_MSL宏设置。
13. 如何调整TCP建链的SYN报文的重传次数和重传间隔？
答：可以修改TCP_SYNMAXRTX（SYN报文最大重传次数），以及全局变量tcp_persist_backoff（决定间隔周期数），注意tcp_persist_backoff的元素个数必须至少是TCP_SYNMAXRTX+1。例如：进行以下修改，可以大幅缩短connect接口在对端不回复SYN+ACK的场景下的超时等待时间。
#define TCP_SYNMAXRTX 3
