eFuse 使用指南

概述

本文档主要描述了WS53V100的客户预留EFUSE位域的使用方法。

概述

EFUSE是一种可编程的存储单元，由于其只可编程一次的特征，多用于芯片保存Chip ID、密钥或其他一次性存储数据。WS53提供了两种使用方式：通过软件驱动接口直接读写用户预留的128bit EFUSE空间；通过烧写工具操作整个2048bit空间。

软件编程接口使用指导

eFuse模块提供的接口及功能如下：

头文件路径: include\driver\efuse_user.h

uapi_efuse_user_read_bit：从用户预留的eFuse空间中读取一位。
uapi_efuse_user_read_buffer：从用户预留的eFuse空间中读取多个字节，进入提供的缓冲区。
uapi_efuse_user_write_bit：向用户预留eFuse空间中的对应bit写1。
uapi_efuse_user_write_buffer：从提供的缓冲区向用户预留的eFuse空间写入多个字节。

示例：

按照buffer写eFuse值。

uint8_t efuse_data[8] = {0x11,0x22,0x33,0x44,0x55,0x66,0x77,0x88};
uint32_t byte_number = 1;
uint16_t length = 8;
uint32_t ret;
// 第1Byte开始写入8个字节
ret = uapi_efuse_user_write_buffer(byte_number, efuse_data, length);
if (ret != 0) {
    // 异常处理
}

按照buffer读取efuse值。

uint8_t efuse_data[8] = {0};
uint32_t byte_number = 1;
uint16_t length = 8;
uint32_t ret;
// 第1byte开始读取8个字节
ret = uapi_efuse_user_read_buffer(byte_number, efuse_data, length);
if (ret != 0) {
    // 异常处理
}

按照bit读取efuse值。

uint8_t bit_pos = 1;
uint8_t value;
uint32_t byte_number = 1;
uint32_t ret;
// 读取第一个byte的bit1的值，存入value中（0 or 1）
ret = uapi_efuse_user_read_bit(byte_number, bit_pos, &value);
if (ret != 0) {
    // 异常处理
}

按照bit写入efuse值。

uint8_t value;
uint32_t byte_number = 1;
uint32_t ret;
// 向第一个byte的bit1写入1
ret = uapi_efuse_user_write_bit(byte_number, bit_pos);
if (ret != 0) {
    // 异常处理
}

生成efuse_cfg.bin

数据准备

字段说明：

burn：
- 0：当前位域不烧写，
- 1：当前位域烧写
name：当前efuse位域名字

start_bit：位域起始bit位

bit_width：当前位域bit长度

values：烧写值

lock：锁定位

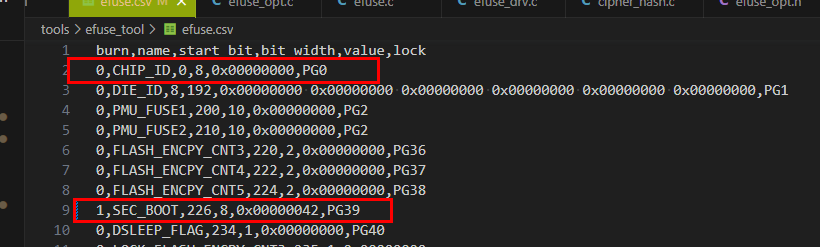

示例：

0,CHIP_ID,0,8,0x00000000,PG0：chip_id 从bit0开始，长度是8bit，不烧写。

1,SEC_BOOT,226,8,0x00000042,PG39：SEC_BOOT从bit226开始，长度为8bit，烧写值为0x42。
烧写文件生成
编译loaderboot，会生成efuse_cfg.bin。
编译对应的app.bin，编译成功后，会将efuse_cfg.bin自动打包到app.bin中。

烧录流程

准备烧写工具“BurnTool”通过BurnTool工具烧写镜像。具体步骤如下：

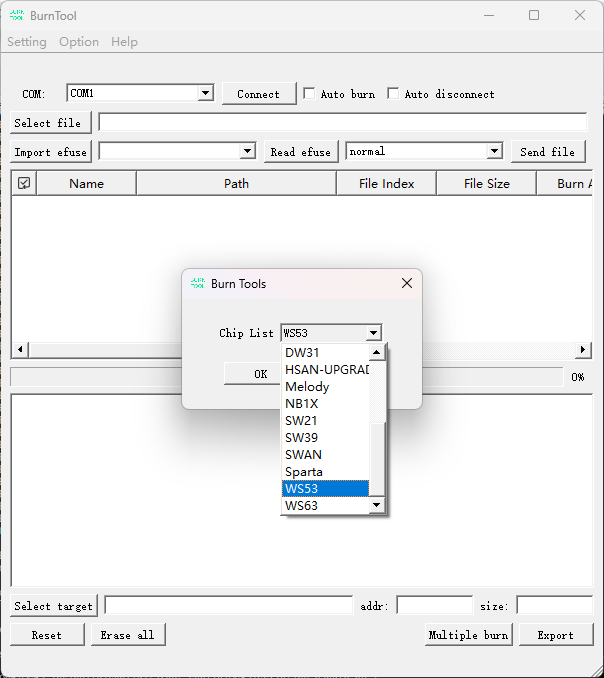

在BurnTool界面中，单击“Option”按钮，选择“Change chip”，从“Chip List”下拉菜单中选择“WS53”，并单击“OK”即可，如图1所示。

图 1 BurnTool更换芯片示例

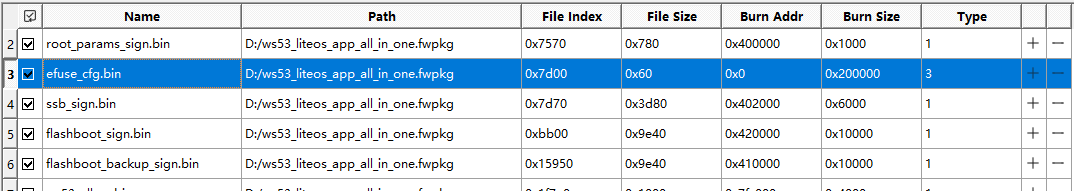

在BurnTool界面中，单击“COM”按钮选择PC机串口（串口选择，请参考开发板使用指南）；单击“Select file”按钮，选择各产品编译生成的固件包，并单击“OK”，如图2所示。efuse_cfg.bin为待烧录数据，烧录类型为3。

图 2 烧录文件选择示例
勾选“Auto burn”以及“Auto disconnect”选项；

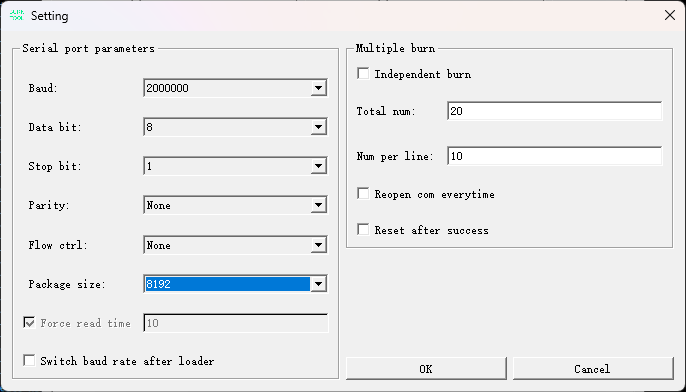

选择“Setting”→“Settings”，配置串口参数，默认配置如图3所示，baud配置为2000000，package size配置为8192。

说明：

Force Read Time：定时读取的时间，以毫秒为单位。勾选时为定时读取串口，不勾选时为事件触发读取串口。适用于不勾选该选项无法正常烧录的场景。

图 3 串口设置示例

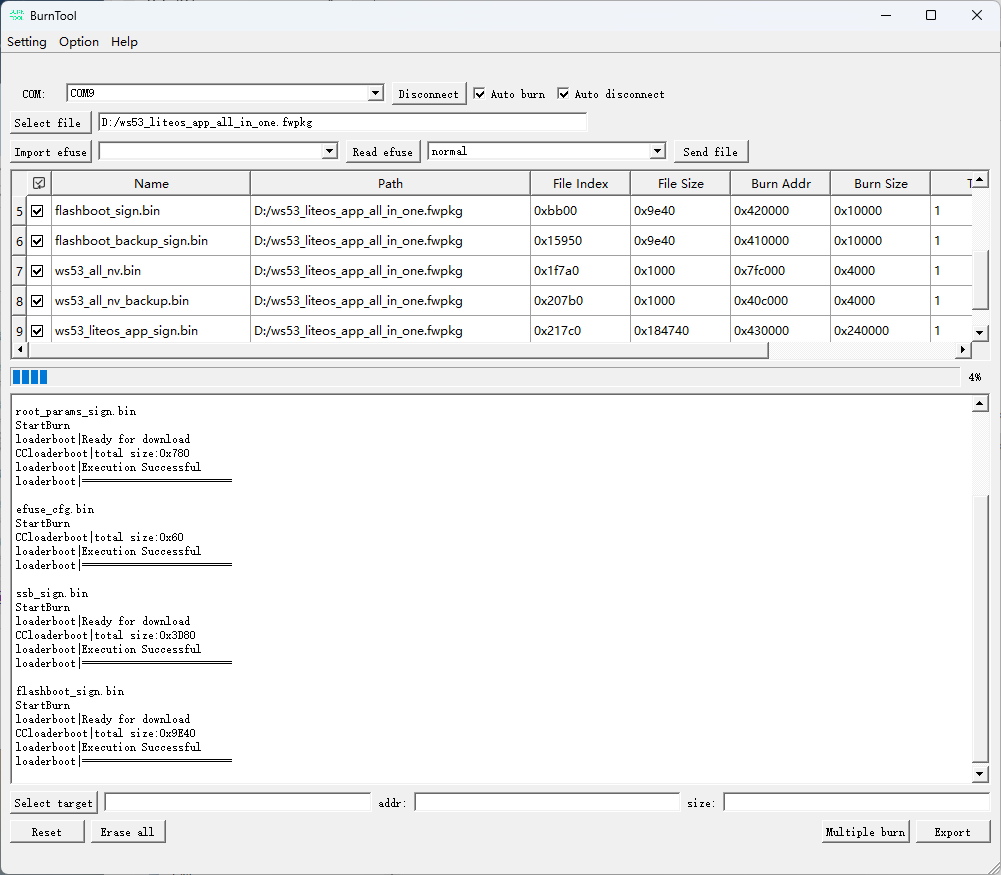

选择目标串口号并单击“Connect”按钮（单击后“Connect”变为“Disconnect”），复位单板。自动烧录效果如图4所示。

图 4 自动烧录示意图

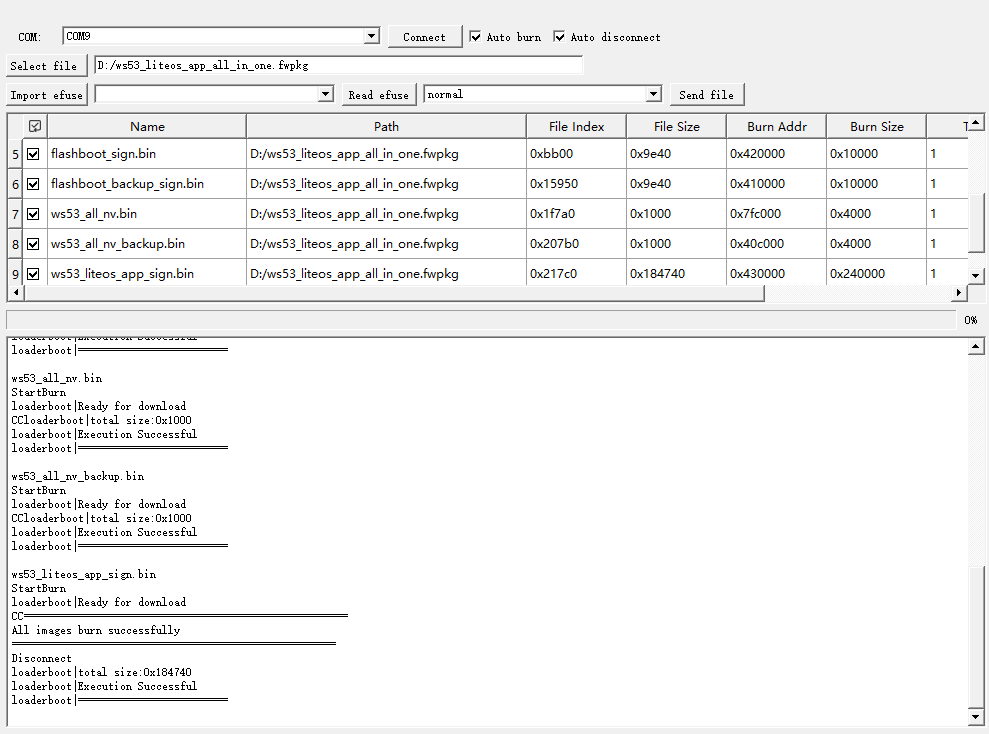

等待传输完成后结束烧写，烧写完成会出现“All images burn successfully”。烧写完成效果如图5所示。

图 5 烧写完成示意图

说明：

在速率不理想的外部状态下，若多次出现烧写镜像失败的情况，请拷贝至本地烧写
