在 Windows 上配置 WS53 开发环境

根据使用方式选择开发环境配置方案：

  • VS Code 插件：通过图形界面创建工程、构建和烧录固件。
  • CLI：使用 PowerShell 命令完成环境准备和构建。

场景一：使用 VS Code 插件

环境要求

项目 要求
操作系统 64 位 Windows 10 或 Windows 11
VS Code 1.85.0 及以上
硬盘空间 至少 900 MB（安装 HiSpark Studio 插件）
内存 最低 1 GB RAM（Random Access Memory），建议 4 GB 及以上
CPU 1.6 GHz 或更高
C 盘空间 建议至少 1 GB 剩余空间
网络 需要网络连接，用于下载工具链和 SDK

硬件配件

物品 用途 获取方式
Type-C USB（Universal Serial Bus）数据线 连接开发板与电脑，用于供电和烧录 开发板通常自带

安装串口驱动

开发板通过 USB 转串口（USB-TTL）与电脑通信，用于烧录固件和串口调试。需要安装与开发板 USB 转串口芯片匹配的驱动；使用 CH340/CH341 芯片的开发板可安装 CH341SER 驱动。

访问 CH341SER 驱动下载 下载驱动包，双击进行安装。

安装 VS Code

  1. 下载并安装最新版 Visual Studio Code。

  2. 安装简体中文语言包（可选）。打开 VS Code，进入扩展市场（快捷键 Ctrl+Shift+X），搜索 Chinese，选择中文简体插件并安装。安装完成后重启 VS Code 即可使用中文界面。本文以 VS Code 中文界面为例。

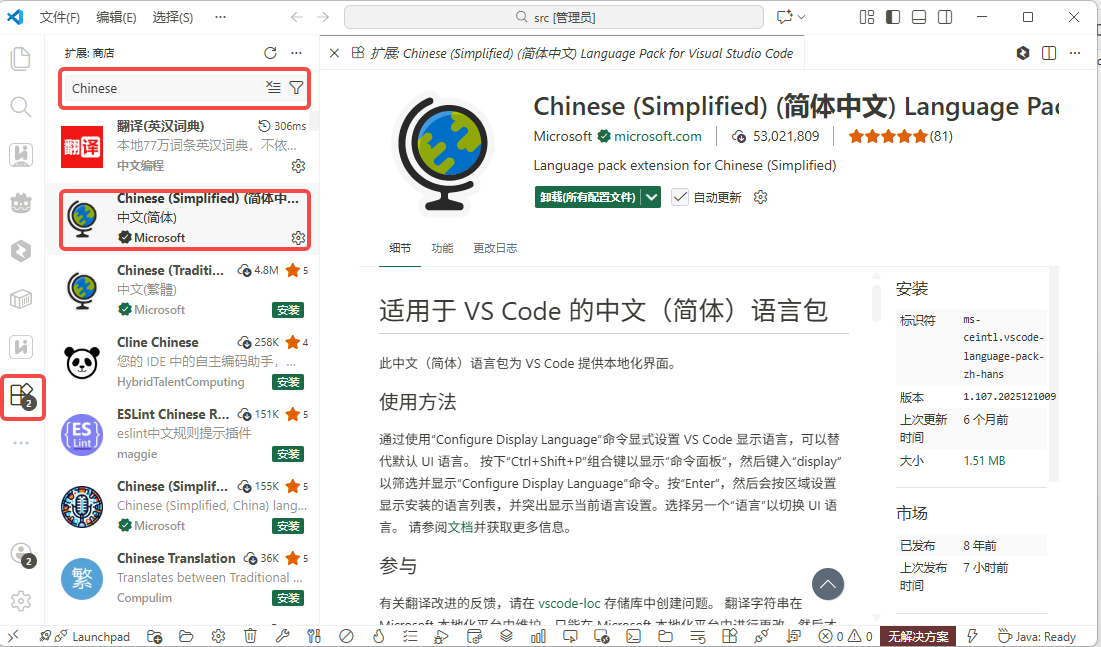

    中文简体语言包

安装 Git

HiSpark Studio 插件的“从 HiSpark 下载 SDK”功能会优先使用本机 Git 下载 SDK。相关说明可参考 HiSpark Studio for VS Code 用户指南 - SDK下载。

如电脑尚未安装 Git，请参考 Git 官方安装说明 安装 Git。安装时建议保留将 Git 添加到命令行环境变量的默认选项；安装界面或选项变化时，以 Git 官方文档和安装向导为准。

安装完成后，关闭并重新打开命令提示符，执行以下命令确认 Git 可用：

git --version
:: 输出示例: git version 2.x.x

如果命令提示“不是内部或外部命令”，说明 Git 未加入 PATH。请参考 Git 官方安装说明重新配置，或重新运行 Git 安装程序并选择将 Git 加入命令行环境的选项。

安装 HiSpark Studio 插件

WS53 开发推荐使用 HiSpark Studio for VS Code 插件，该插件提供代码编辑、编译、烧录和调试等一站式开发环境。

  1. 打开 VS Code。

  2. 进入扩展市场（快捷键 Ctrl+Shift+X），搜索 HiSpark Studio，安装 HiSpark Studio 插件。

    VS Code 插件市场搜索

  3. 安装完成后，左侧活动栏会出现 HiSpark Studio 图标，单击即可进入插件界面。

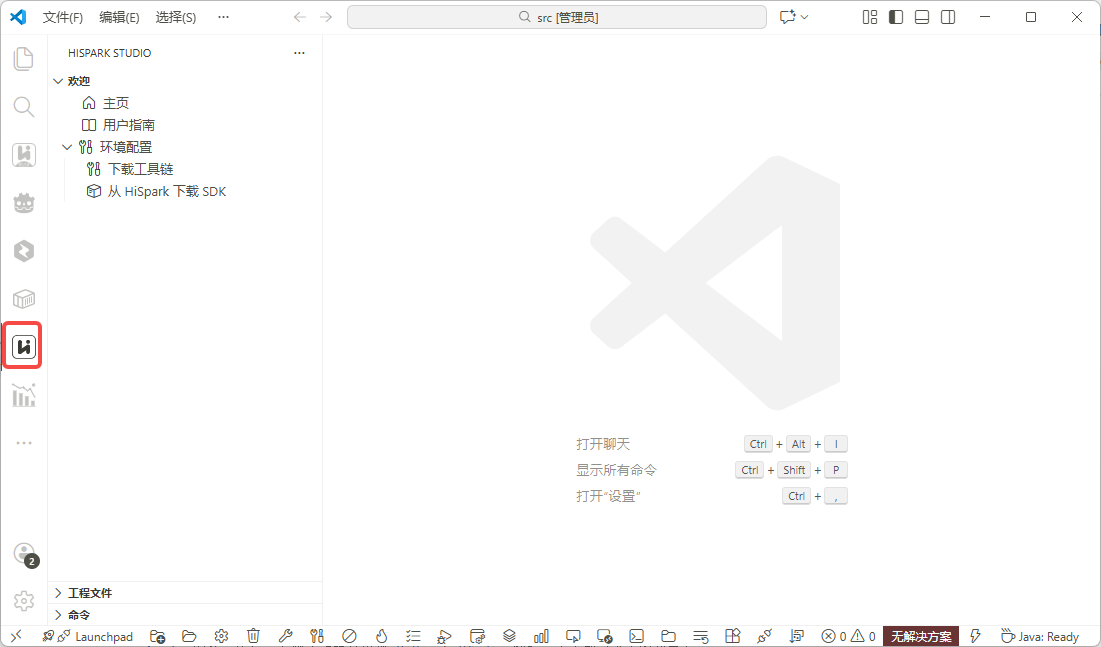

    HiSpark Studio 插件界面

安装工具链

HiSpark Studio 插件编译工程需要依赖工具链、Python 和 pip 依赖环境，可通过以下步骤下载安装。

  1. 单击左侧 HiSpark Studio 图标进入插件界面，单击“下载工具链”。在弹出的窗口中选择保存目录，目录层级不要过深且不要包含中文字符，然后单击“选择保存位置”开始下载。

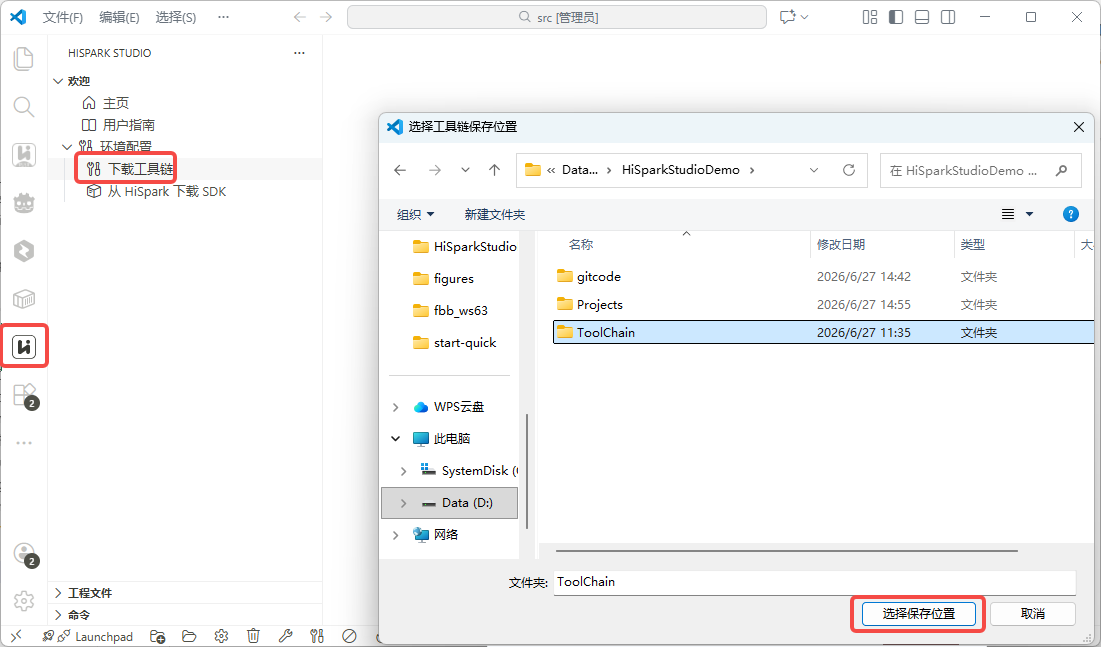

    下载工具链

  2. 安装过程会依次下载以下内容。

    安装项 说明
    Python 3.11.4 嵌入式 Python 环境
    pip 依赖 wheel、setuptools、cmake、kconfiglib、pycparser、pillow、numpy、opencv-python、windows-curses、ffmpeg-python、pyelftools、openpyxl、pandas 和 tkinter-embed
    编译工具链 WS53 使用的 RISC-V 交叉编译工具链及其他构建工具

  3. 自动安装完成后，界面右下角会提示“环境准备完成”。

    环境准备完成

注意：

  • 如果自动安装工具链时 Python 安装失败，通常是网络或本地代理问题，请更换网络或修改代理后重试。
  • 如果提示依赖下载失败，可重复执行“下载工具链”。
  • 多次尝试仍然失败时，切换到“CLI”标签完成环境配置。

获取 SDK

使用 HiSpark Studio 插件下载 SDK 前，需要先完成本标签页前述的 Git 安装和环境变量配置。

Windows 11 用户如需将 SDK 存放到开发盘，可按 Windows（开发者驱动器）准备存储位置。

  1. 在 HiSpark Studio 插件页面单击“从 HiSpark 下载 SDK”，在下载列表中选择 WS53 SDK。

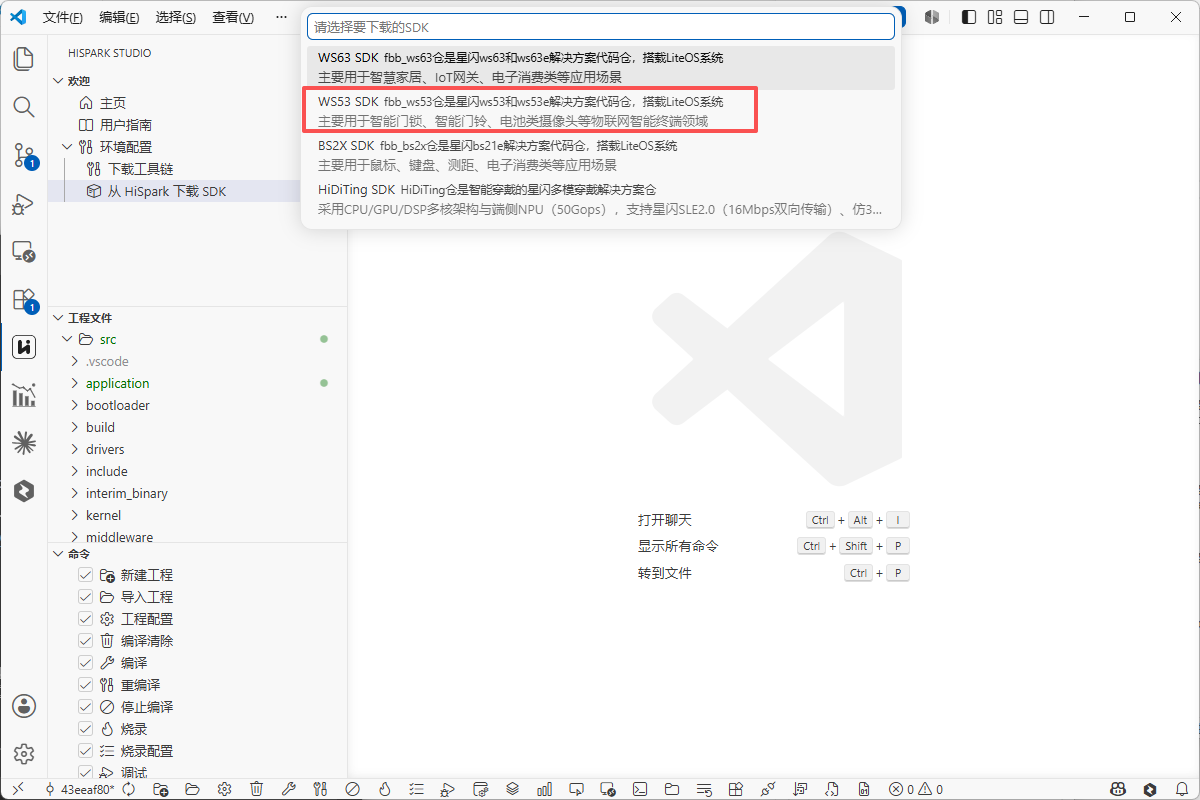

    从 HiSpark 下载 SDK

  2. 选择 SDK 保存位置。建议选择空文件夹，路径不要太深且不要包含中文字符。

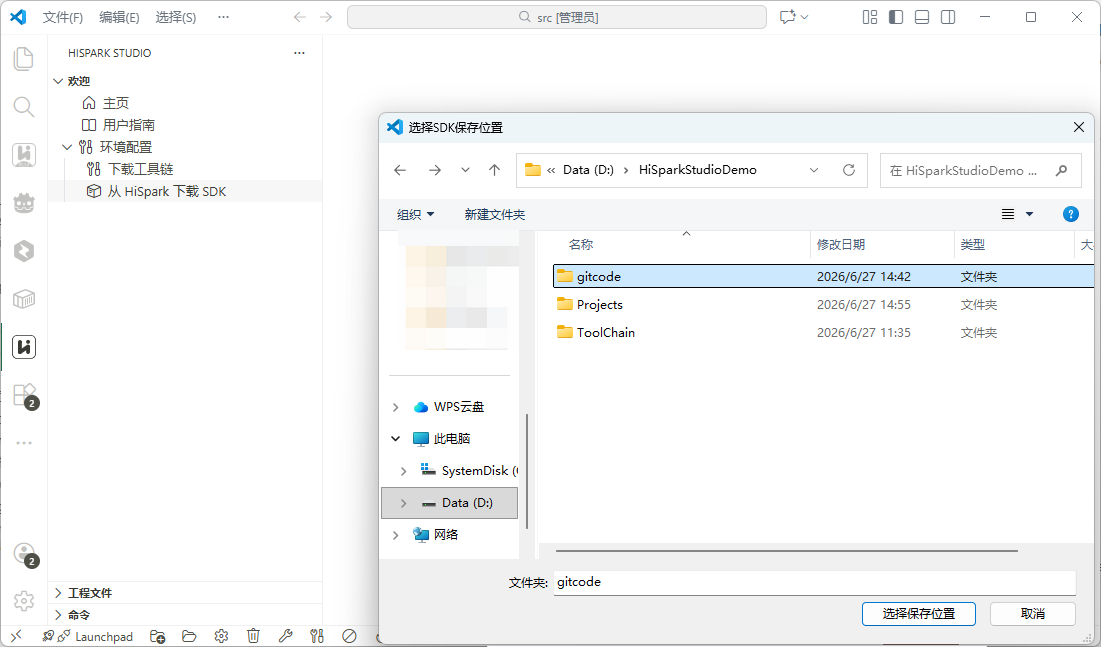

    SDK 保存位置选择

  3. 右下角会显示下载进度，等待下载完成。

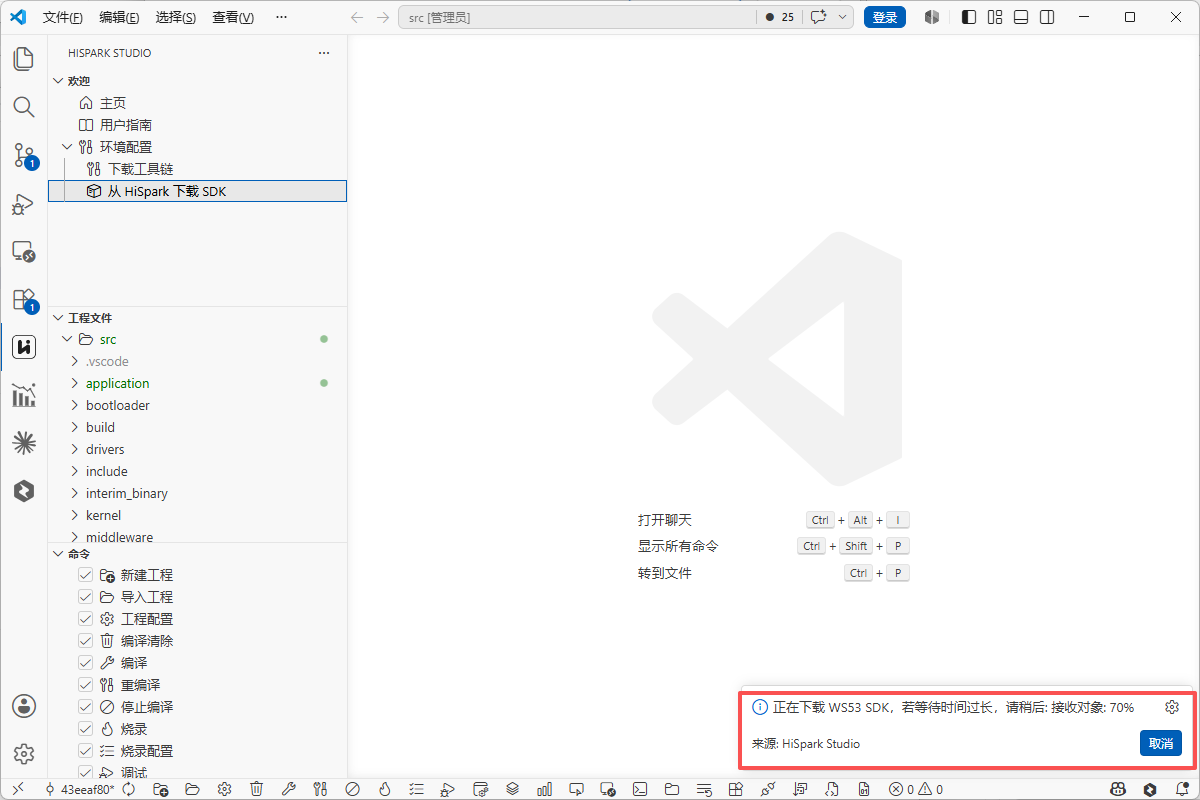

    下载 SDK 提示框

场景二：使用 CLI 配置

安装 CLI

在 PowerShell 中安装 CLI：

irm https://dl.hispark.hisilicon.com/bootstrap.ps1 | iex

重新打开 PowerShell 后检查版本：

fbb -V

WS53 SDK 要求 fbb 不低于 1.1.0。

获取 SDK 和准备工具链

使用 CLI 获取 SDK：

fbb sdk install ws53

已有 SDK 时，进入 SDK 的 src 目录，将 <SDK安装目录> 替换为实际路径：

cd "<SDK安装目录>\src"

准备工具链和构建依赖：

fbb setup --sdk-dir .

检查环境：

fbb doctor

fbb describe --json

常见问题

Q：端口无法识别？

A：确认开发板使用的 USB 转串口芯片及对应驱动，重新插拔 USB 数据线，并检查设备管理器中是否出现串口设备。

Q：烧录失败？

A：按以下顺序检查：

  1. 确认开发板已进入烧录模式。
  2. 检查串口连接和端口选择是否正确。
  3. 确认串口驱动已正确安装。
  4. 尝试更换 USB 数据线或 USB 端口。
