前言¶
概述
本文为使用HNR图像质量开发工程师而写，目的是为您在开发过程中遇到的问题提供解决办法和帮助。
说明： 本文以SS928V100描述为例，未有特殊说明，SS927V100与SS928V100内容一致。
产品版本
与本文档相对应的产品版本如下。
产品名称 |
产品版本 |
|---|---|
SS928 |
V100 |
SS927 |
V100 |
读者对象
本文档（本指南）主要适用于以下工程师：
技术支持工程师
图像质量开发工程师
符号约定
在本文中可能出现下列标志，它们所代表的含义如下。
符号 |
说明 |
|---|---|
|
表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。 |
|
表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。 |
|
表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。 |
|
用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。 |
|
对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。 |
修订记录
修订记录累积了每次文档更新的说明。最新版本的文档包含以前所有文档版本的更新内容。
文档版本 |
发布日期 |
修改说明 |
|---|---|---|
00B01 |
2025-09-15 |
第1次临时版本发布。 |
概述¶
概述¶
HNR（hypersensitive noise reduction）是一种新型的去噪算法，它能使成像设备在更低照度时噪声去除更干净，细节保留更多，从而提高成像设备极低照度的感光能力。本文主要介绍HNR的调试方法和注意事项。
应用场景¶
HNR的主要特点：
高ISO时，去噪能力强，强边保留好。当前推荐的主要场景，在中高ISO下使用HNR；
低ISO时，没有BNR弱纹理细节保留好，当前推荐的主要场景，在低ISO下使用BNR。
HNR数据流框图¶

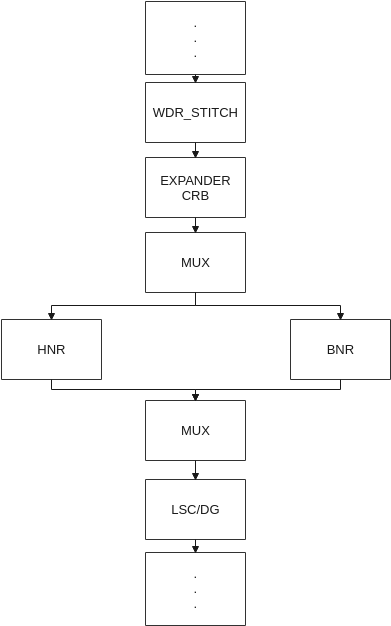

图 1 HNR advance模式数据流框图
Advance模式下，HNR在ISP pipe中，处于和BNR并列的位置，和BNR有相同的输入，输出结果经过MUX模块和BNR融合，通过参数可调不同融合比例。
图 2 HNR normal模式数据流框图
normal模式，normal_blend为false时，HNR在ISP pipe中，处于FE和BE的中间，和BNR之间没有融合操作，是两个完全独立的模块。
图 3 HNR normal_blend模式数据流
normal模式，normal_blend为true时，数据通路上会从FE获取一帧原始帧送给BE，以实现HNR和BNR的融合，此模式下的融合调试参数和advance模式相同。
不同模式由于数据通路的差异，会导致一些功能和效果的差异。
表 1 不同模式下DPC、CrossTalk、FPN功能和效果差异
isp algorithm
advance
normal
normal_blend off
normal_blend on
DPC
DPC在HNR前，要求必须关闭
DPC在HNR之后，可以根据需求开关
DPC在HNR之后，根据需求开关，可以优化advance融合BNR时域后坏点变多的问题。
CrossTalk
CrossTalk在HNR前，要求必须关闭
CrossTalk在HNR之后，可以根据需求开关
CrossTalk在HNR之后，可以根据需求开关
FPN
FPN在HNR之前生效，推荐使用原始raw标定
FPN在HNR之后生效，推荐使用HNR处理之后的raw标定
HNR和BNR时域融合时，HNR路FPN无效，因此不推荐开启FPN
Advance和normal_blend开启模式下，HNR和BNR时域可以做融合，normal_blend关闭模式下，HNR和BNR完全独立，没有融合关系，此差异导致在切换场景下的调试方法有差异。
关键参数¶
HNR参数¶
详细参数说明请参考《HNR开发参考》。
表 1 HNR图像效果参数
参数 |
描述 |
|---|---|
enable |
HNR算法使能。 取值范围：[0, 1] |
sfs |
HNR空域去噪强度。值越大，去噪强度越强。 取值范围：[0, 31] |
tfs |
HNR时域去噪强度。此参数暂时不支持。 取值范围：[0, 31] |
BNR参数¶
使用ADVANCED模式，或者NORM模式时使能normal_blend，BNR接口参数中有如下几个接口对HNR起作用，用于调节BNR的时域和HNR的融合比例，参数含义有重新定义，可以用来调试HNR模式下端到端效果和做HNR和BNR的效果过渡。注意MCF时，彩色通路使用HNR和BNR时，由于MCF预处理优先级更高，此时HNR和BNR无法做融合，下列参数含义参考《ISP图像调优指南》。
表 1 HNR与BNR复用的参数
参数 |
描述 |
|---|---|
user_define_md |
用户自定义模式选择使能。 取值范围：[0, 1] |
user_define_slope |
用户自定义模式下，运动检测阈值随亮度变化率，值越大，亮区的时域越强。 取值范围：[-32768, 32767] |
user_define_dark_thresh |
用户自定义模式下，暗区的运动检测阈值。值越大，暗区时域越强。 取值范围：[0, 65535] |
tss |
静止区域的HNR混入比例，值越大，静止区域越倾向选HNR的结果，值越小，静止区域越倾向于BNR时域结果。 取值范围：[0, 128] |
sfr_g |
BNR时域结果和HNR混入比例，值越大，去噪越倾向于HNR结果，值越小，去噪越倾向于BNR时域结果。 取值范围：[0, 128] |
fine_strength |
原始像素和HNR去噪结果加权，值越大，越倾向选择HNR去噪效果。 取值范围：[0, 128] |
coring_wgt |
原始像素回叠，值越大，回叠噪声越大，去噪效果越弱。 取值范围：[0, 3200] |
须知：
HNR和BNR融合模式下，BNR的sfm空域滤波器相关的参数无效；
HNR和BNR融合模式下，需要在打开BNR的时域下调优BNR的相关参数，时域关闭时通过fine_strength调整HNR和原始像素的融合比例，coring_wgt设为0；
HNR和BNR融合模式下，需要配置user_define_md=1，开启用户自定义模式的运动检测，来调节BNR时域效果；
HNR和BNR融合模式下，BNR的时域融合参数不合理时，可能出现噪声分层现象。
HNR和BNR融合模式下，如果sfr_r/sfr_b调试过大，将sfr_g设置为0不能全选BNR时域。
由HNR/BNR融合模式切换到BNR模式时，为了整体切换效果的平滑，会在过渡的5帧时间内设置时域效果比较强，因此在切换的瞬间可能出现运动拖尾现象。
OT_HNR_REF_MODE_NONE_ADVANCED模式下，BNR时域不生效，只能通过fine_strength调整HNR和原始像素的融合比例，且coring_wgt设为0。
OT_HNR_REF_MODE_NONE_ADVANCED模式下，仅限ispDgain为1倍时能使用融合，当ispDgain非1倍时，越大融合效果越异常。
OT_HNR_REF_MODE_NONE_ADVANCED模式下，原始像素通路不经过FPN和DPC，因此融合太多原始像素会导致FPN和DPC现象明显。
HNR自适应参数¶
scene_auto中和HNR相关的重要参数。scene_auto是图像调试的示例参考，HNR 自适应参数请参考scene_auto中HNR部分修改使用。
表 1 自适应中动态HNR参数
参数 |
描述 |
|---|---|
dpc_iso_thresh |
DPC开关所依赖的双阈值。
|
hnr_iso_thresh |
HNR开关所依赖的双阈值。
|
dpc_chg_en |
根据dpc_iso_thresh阈值是否开关DPC。
|
hnr_chg_en |
根据hnr_iso_thresh阈值是否开关HNR。
|
表 2 自适应中动态FPN参数
参数 |
描述 |
|---|---|
iso_count |
ISO阈值个数。 |
fpn_iso_thresh |
FPN功能开启的ISO阈值，大于这个ISO值FPN开启。 |
iso_thresh |
对应的黑帧切换阈值，当有多个ISO需要用到多个黑帧时，需要通过这个ISO分档区分黑帧。 |
fpn_offset |
对应iso_thresh里各ISO档黑帧的黑电平。 |
调试步骤¶
FPN矫正¶
由于HNR会在非常高的ISO下使用，sensor会工作在极限增益条件下，大多数sensor都会或多或少存在dark shading的问题，如图1所示，在ISO200000时，sensor左边偏绿，底部有个亮带，这就需要使用FPN将dark shading去除。
图 1 sensor在高ISO时的dark shading现象
如图2所示，左图为没做FPN处理，右图为做过FPN处理。
图 2 未做与做过FPN处理对比图
根据sensor dark shading的严重程度，采用不同的FPN方案如表1所示。
表 1 不同情况对应的FPN方案
Dark shading 严重程度 |
Sensor个体差异 |
FPN方案 |
|---|---|---|
严重 |
大 |
使用FPN量产工具，每个sensor标定 |
严重 |
小 |
使用FPN量产工具，只需研发阶段标定一次，黑帧所有sensor共用 |
不严重 |
大 |
使用值为0的黑帧，黑帧所有sensor共用 |
不严重 |
小 |
使用值为0的黑帧，黑帧所有sensor共用 |
使用FPN时，要求关闭sensor dgain，使用ispdgain，这样只需在sensor again最大时，使用FPN量产标定工具标定出一组黑帧，当启用ispdgain且ISO较大时才开启FPN矫正。
FPN标定，参考sample_vio，将FPN_CALIB_TIMES设置为至少8次，次数越多，标定的黑帧噪声越小，矫正效果越好，但是次数越多，标定时间越长，请根据实际情况设置。运行程序前，确保镜头完全堵住，不漏光，运行时选择“(2) fpn calibrate & correct”，执行完成后请根据打印信息记录黑帧对应的黑电平。
FPN矫正时，参考自适应中FPN用法。fpn_offset应该配置为黑帧对应的黑电平。注意，fpn_offset由于sensor输出噪声或者由于sensor黑电平设置过小有截断现象，导致统计的黑电平和真实的黑电平有偏差，因此，研发调试阶段此处fpn_offset需要在实际场景做微调。
有时sensor输出图像会有类似格子状pattern，当噪声比较大时肉眼识别不出，经过HNR去噪后会比较明显，此时不管有没有明显的dark shading，都使用sample_vio的FPN标定功能，对图像做下FPN矫正，会对sensor输出的固定pattern有优化作用。
NP标定¶
NoiseProfile对于去噪模块至关重要，标定结果的精度直接影响去噪效果，标定具体操作细节请参考《图像质量调试工具使用指南》。
HNR模式下，要求使用Ispdgain代替sensor dgain，因此标定NoiseProfile的时候，只需要抓取不同again档的raw数据，标定时输入产品所需支持的最大ISO值。
如果sensor支持OB区输出，且sensor内部的黑电平矫正可以关闭，要求关闭sensor的黑电平矫正功能，使用ISP的动态黑电平矫正功能，可以参考imx485的配置。此时NP的标定数据建议每档都提供黑帧用于黑电平标定，否则要手动输入每档数据对应的黑电平值。如果sensor不支持OB区输出，不能使用ISP的动态黑电平功能，此时要保证每档数据输入的黑电平正确。
标定过程中需要注意亮帧raw数据上最亮的白色块亮度值达到像素最大值的百分之七十左右，其他色块均不过曝。暗帧raw数据黑色块亮度尽量接近黑电平。抓取黑帧时ISO和对应的亮、暗帧相同，堵住镜头保证不漏光。
注意抓取亮帧、暗帧、黑帧的过程中不能重启业务，因为重启业务有可能导致黑电平不一致。
标定数据中，每档亮帧、暗帧和黑帧的帧数要求每种最少16帧，不要求连续帧。如果sensor有dark shading问题需要减FPN时，则必须提供对应的黑帧数据。
系统调试¶
HNR功能使能后的图像效果调试方法，基本流程请参考《ISP图像调优指南》，按照线性sensor使用BNR调出基本参数，然后需要特别注意的只有上一章关键参数中描述的参数，再参考下列步骤进行调优。
通常情况，sensor again范围内，图像的信噪比都比较高，使用BNR和HNR效果差异不大，为了节省性能，推荐使用BNR。
当系统增益大于sensor again后，即开启ispdgain之后再使用HNR。
开启HNR之后，要确保DPC、CrossTalk模块必须关闭，黑电平接口中，user_black_level_en需要使能，且user_black_level设置为1200。
在advance模式下BNR参数中fine_strength建议设置为128，coring_wgt建议设置为0，即全部选择HNR的结果。Normal模式下，BNR的输入是HNR的输出，coring_wgt设置的越大，BNR会选择越多的HNR结果，如果设置为3200，则全选HNR的结果。高iso时可以关闭BNR以全选HNR结果。
在advance模式下BNR参数中tss和sfr_g主要用于调整HNR和BNR时域效果的融合比例，只有在HNR和BNR切换的ISO档时，建议混入一些BNR的时域效果，用于保留一些细碎噪声，并且能够和BNR效果平滑过渡，其他时候因为HNR的去噪能力更强，建议全选HNR的效果。如果在高ISO下混入的BNR时域结果过多，由于HNR使能时一般不会开启DPC，会导致坏点去不干净。
HNR开启后3DNR参数调试，在使用BNR方案参数的基础上，注意时域tfs、tfr和math较BNR时都应该调弱，只需保持噪声安静，否则容易导致拖尾。空域强度也要调弱，建议可以从最弱逐步调强。
HNR开启后色噪方面高频噪声去除比较干净，但会残留一些低频色噪，因此3DNR去色噪建议使用5号滤波器，强度也不要太强，保持色彩和噪声的均衡。
根据产品风格要求，通过HNR的参数sfs调整整体噪声保留程度。
HNR与BNR切换¶
如上一节所说，当系统增益大于sensor again后，即使用ispdgain之后才建议使用HNR，系统增益小于again最大值时，建议使用传统的BNR方式去噪。当HNR和BNR切换时，总的调试思路是尽量保证HNR开启前后效果接近。
Advance和normal_blend开启模式下因可以和BNR时域做融合，可以优先调试好单独BNR的效果，然后开启HNR，通过调试HNR的sfs和与BNR的融合，使得开启HNR后效果尽量靠近单独开启BNR的效果。
融合模式请参考如下步骤。
建议在again最大的ISO档做切换。
当系统增益大于again最大值时，参数完全按照上一节调好的HNR参数设置。
当系统增益小于等于again最大值时，参数完全按照BNR，不用HNR时的参数设置。
先在静止场景下，调整tss和sfr_g参数，并使能DPC功能，使得HNR开启和关闭后，噪声收敛状态下，图像噪声清晰度效果相当。调整时，先将tss固定为0，优先调整sfr_g，使得整体噪声清晰度接近，然后再精调tss，使背景清晰度在HNR开关后效果相当。
经过上一步的调试，动态开关HNR效果使能开关，很可能看到开关过程会有噪声跳变或者收敛的过程，这是由于两种去噪方法的时域处理有差异，导致不能完全无缝切换。此时建议通过将user_define_md使能，调整user_define_slope和user_define_dark_thresh，将融合模式下BNR时域适当调强，使切换时噪声跳变幅度变小，但是这样可能使HNR开启时出现运动拖尾，因此需要权衡噪声跳动和拖尾。
调完效果参数就可以在自适应中配置切换参数，即HNR开关采用双阈值切换方法。建议hnr_iso_thresh[1]设置为最大again对应的ISO值，hnr_iso_thresh[0]小于hnr_iso_thresh[1]，以免hnr_iso_thresh[1]临界场景HNR震荡。建议dpc_chg_en、hnr_chg_en两个参数都设置为1，即当ISO变化时根据双阈值同步切换HNR、DPC的开关状态，建议dpc_iso_thresh大于对应的hnr_iso_thresh，即DPC在较高的ISO档做切换。
不使用HNR时，如果需要使用CrossTalk，CrossTalk也可以参考DPC进行操作。
自适应中FPN的参数配置要注意，fpn_iso_thresh设置要小于HNR的hnr_iso_thresh[0]，即FPN要比HNR先开启，后关闭。
normal_blend关闭模式下，由于没有了融合，很难保证开启HNR后效果与单独开启BNR的效果一致。这时需要调整一下单独开BNR时的效果，将背景噪声去除的更干净些（通常HNR的效果是平坦区更干净，但是细节更粗一些），使得单独开BNR的效果和单独开HNR时效果更接近。
normal_blend关闭模式请参考如下步骤。
在切换ISO档，关闭HNR，调整BNR参数到满意的效果。
关闭BNR，开启HNR，调整HNR的参数sfs，使效果风格尽量接近BNR单独开启的效果。
如果上两步后，单独开启BNR和HNR的效果差异仍然比较大，可以尝试重新调试BNR，加大BNR去噪强度，使得单独开启BNR的效果尽量接近HNR风格。
BNR和HNR风格比较接近之后，在切换时，调用HNR的切换接口进行模式切换：HNR开BNR关，设置HNR的enable为true，bnr_bypass为true，HNR关BNR开，设置为HNR的enable为false，bnr_bypass为false。
注意事项¶
如果sensor内部黑电平矫正效果不准，精度不可控时，关闭sensor内部BLC，使用ISP的动态黑电平矫正，注意sensor的OB区域和像素感光区域黑电平有可能不一致，存在一个offset，请参考《图像质量调试工具使用指南》进行标定。
关闭sensor内部的DPC，sensor内部DPC会导致sensor输出噪声形态发生改变，不利于去噪效果。
如果在ispdgain大于1倍增益的时候动态关闭HNR，会有几帧噪声收敛过程，ispdgain越大，收敛过程越明显。
user_black_level和hnr不做同步，如果sensor blc小于1200，打开HNR算法之前要先打开user_black_level，并且user_black_level值要设置为1200。
FAQ¶
如何解决HNR开启后图像颜色异常
【现象】
开启HNR后颜色异常，可能是什么原因？
【分析】
可能是由于sensor黑电平太小（如果小于1200，越小现象越明显），BLC模块的user_black_level_en未使能，user_black_level未设置成1200。
【解决】
确保sensor黑电平比较小使用HNR时开启了user_black_level功能，且user_black_level设置为了1200。
如何解决特殊场景下图像颜色异常
【现象】
当板子重启、长时间运行后断电重启、增益变化后、sensor温度变化后等情况下颜色异常。
【分析】
当板子重启、长时间运行后断电重启、增益变化后、sensor温度变化后sensor的黑电平可能发生变化，需要sensor内部或者ISP动态黑电平矫正才能适应场景变化。
【解决】
为了保证HNR后效果最好，关闭了sensor内部的黑电平矫正功能，此时应该保证ISP的动态黑电平矫正功能开启。
如何解决高ISO时噪声异常的问题
【现象】
当ISO小于某个固定ISO值时，去噪效果正常，当噪声大于这个固定ISO后，去噪后噪声表现异常。
【分析】
很多sensor有HCG和LCG模式，这两种模式对噪声的影响是不同的，两种模式下的噪声形态是不同的。
【解决】
保证采集NP标定数据时不同ISO档下HCG和LCG的使用方法和实际应用时HCG和LCG的使用方法是一致的。
抓拍模式下，如何快速输出统计信息
【现象】
HNR流程开启之后，统计信息延迟输出。
【分析】
HNR流程开启，增加了HNR输入和输出队列，增加额外延时。
【解决】
HNR抓拍advanced模式，从FE获取raw之后，同一帧给BE送两次：第一次HNR流程关闭，VI不绑定后级模块，可快速输出ISP统计信息；第二次HNR流程开启，VI绑定后级模块输出。
如何确认WDR模式下HNR生效的效果
【现象】
wdr模式下hnr去噪效果不明显（hnr宽动态相比线性模式效果会弱一些），开关hnr模块，整体图像差异不大。
【分析】
确认hnr软件通路是否正常，无报错信息，如查看cat /dev/logmpp；
查看hnr模型文件加载是否正确，模块对应的使能是否打开；
通过cat /proc/umap/pqp查看相关处理信息，重点关注proc信息是否有更新，具体参考《HNR开发参考》文档；
以上4步确认之后，检查ISP模块中的DPC、BNR和3DNR等相关模块参数调试太强（建议关闭模块使能），从而导致开关hnr模块，效果不明显；
确认历史版本是否存在该现象，如果不存在，建议做对比验证试验。
【解决】
