Hi3403V100环境搭建指南¶

开发平台：
- 服务器：Ubuntu 22.04

1、搭建虚拟机环境¶

1.1、软件获取¶

（注意：以下软件包仅用于教学，未经允许不得转发用于商业用途）

工具名称	用途说明	版本要求	获取渠道
VirtualBox	Windows安装Ubuntu系统所需的虚拟机	6.1.36版本	VirtualBox下载链接
Ubuntu22.04	编译环境所需的Linux系统	22.04版本	Ubuntu22.04下载链接
VScode	代码阅读和编辑所需的IDE工具	1.70.1版本	VScode下载链接
MobaXterm	终端调试工具	V22.1版本	MobaXterm下载链接

1.2、安装VirtualBox虚拟机¶

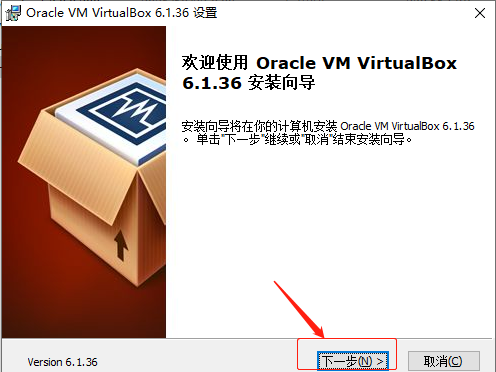

双击在 2.1.1、软件获取章节下载 的VirtualBox-6.1.36-152435-Win.exe 安装包，点击下一步，安装VirtualBox。

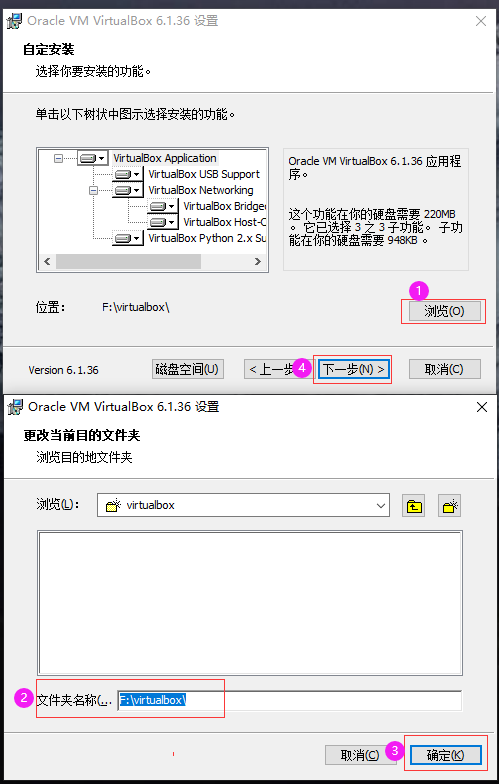

点击浏览按钮，修改VirtualBox的安装路径，然后点击确定按钮，再点击下一步。

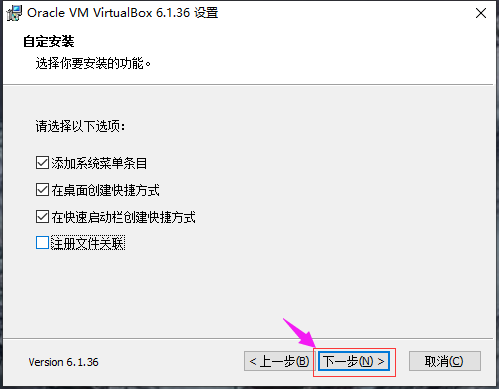

当出现下面的界面，点击下一步。

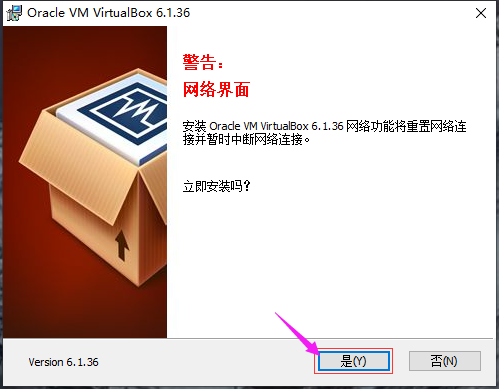

当出现下面的界面，点击是。

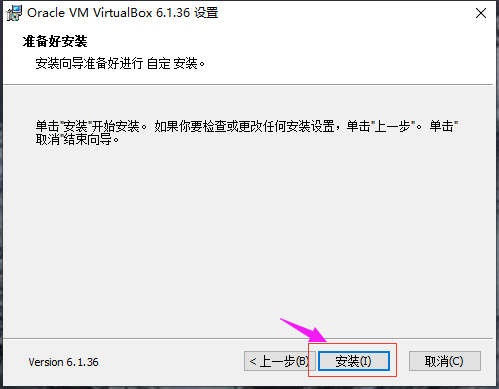

当出现下面的安装界面时，点击安装。

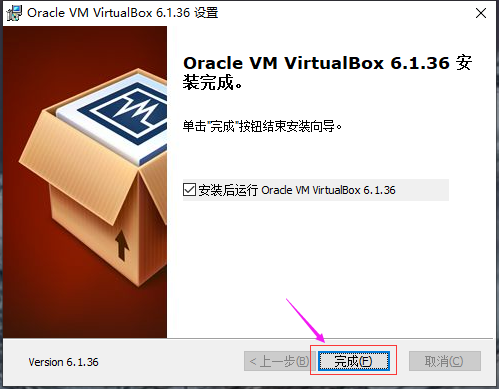

点击完成，即可完成VirtualBox的安装。

1.3、在VirtualBox中安装Ubuntu22.04¶

注意：本文以VirtualBox为例，开发者也可以使用其他虚拟机，以自己的开发习惯为准。

步骤1：导入Ubuntu22.04镜像到VirtualBox¶

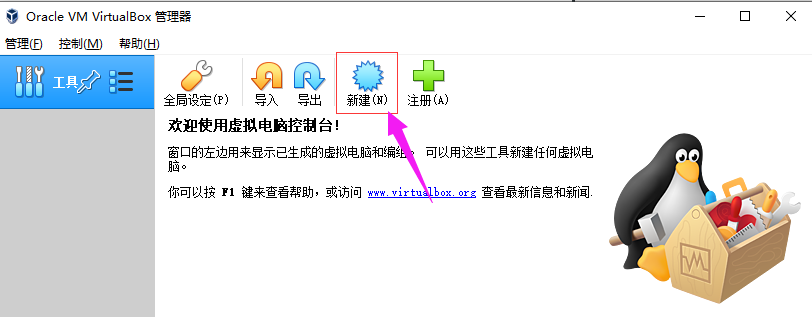

打开VirtualBox，点击新建

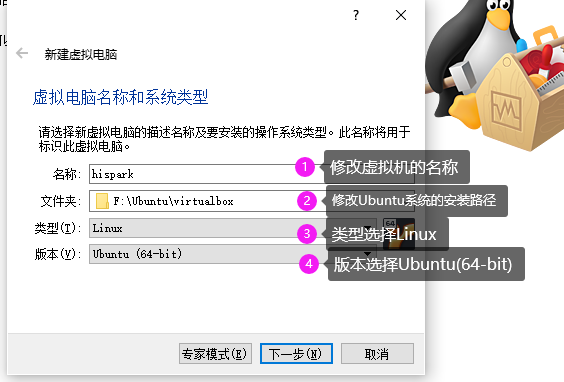

修改虚拟机的名称为hispark，然后修改Ubuntu系统的安装文件夹（因为软件默认安装在C盘，我们最好是把安装路径修改为其他磁盘），把类型配置为linux,然后版本选择 Ubuntu(64-bit)，然后再点击下一步。

修改Ubuntu的运行内存大小为4G，然后点击下一步。

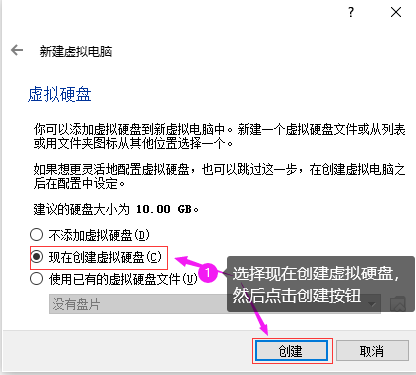

选择现在创建虚拟硬盘，然后点击创建按钮。

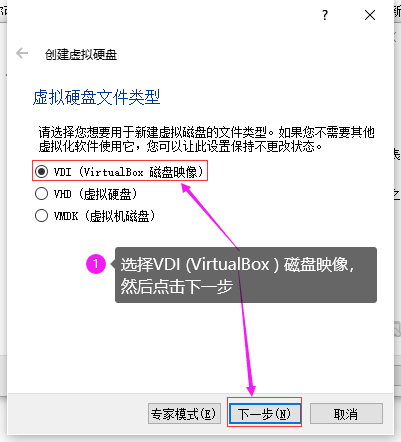

选择VDI（VirtualBox磁盘映像），然后点击下一步。

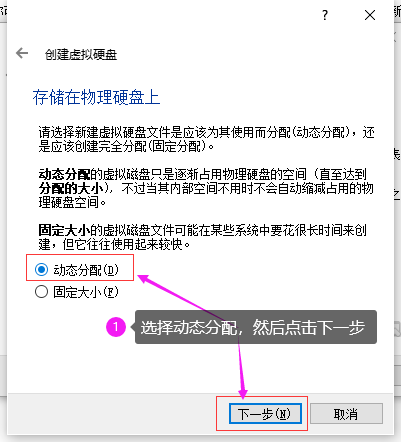

选择动态分配，然后点击下一步。

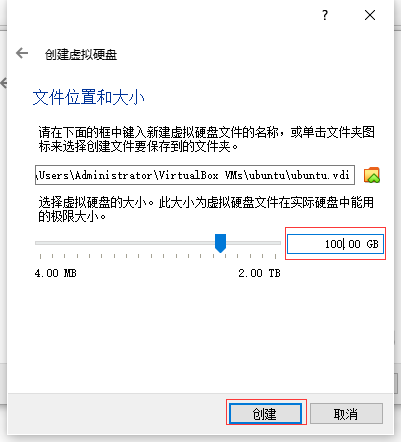

修改磁盘空间大小为100GB，然后点击创建按钮。请至少给Ubuntu分配100G的内存空间，否则后面的步骤会因为内存不足出现错误。

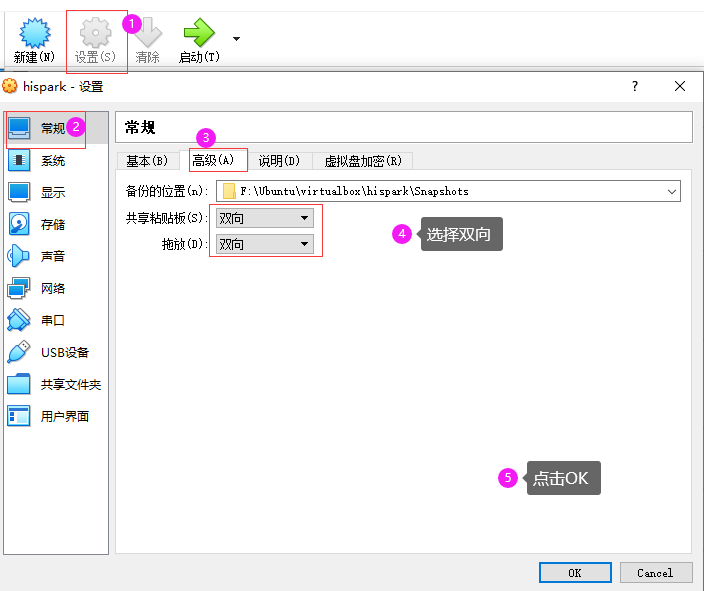

点击设置按钮，选择常规选项，在高级选项处，把共享粘贴板和拖放都设置为双向，然后点击OK按钮。

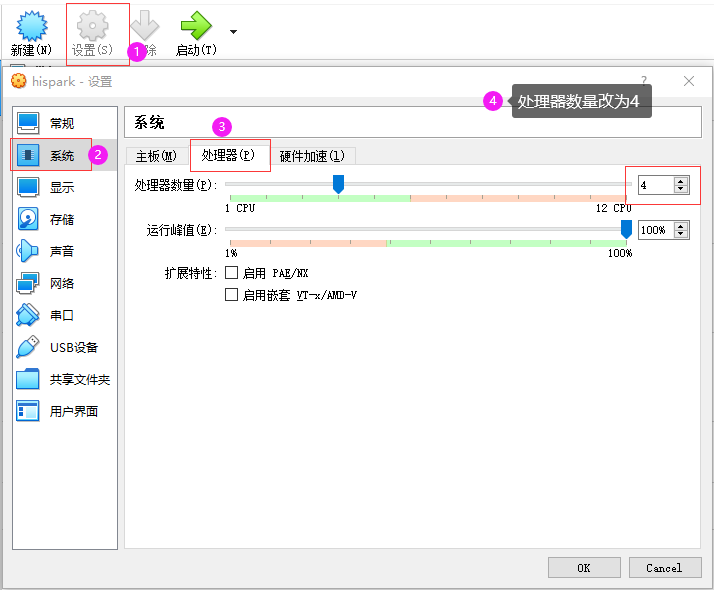

点击VirtualBox的设置，然后点击系统，选择处理器，把处理器的数量改为4。
注意：如果您的处理器小于等于4个的话，请把处理器数量改小一些。

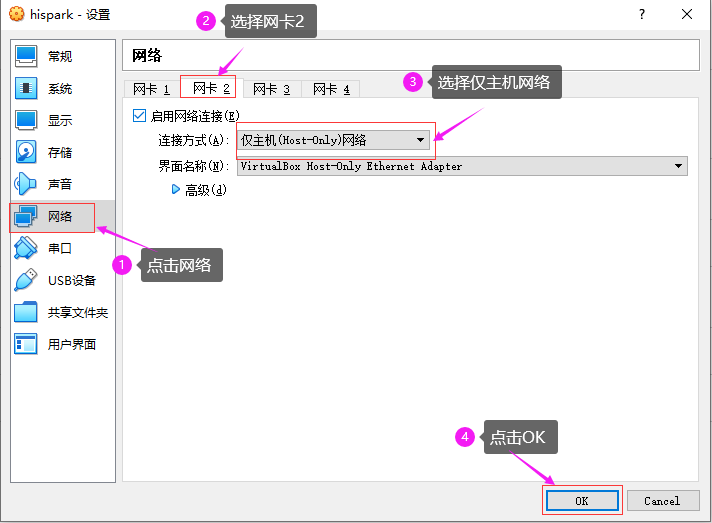

点击网络，选择网卡2，勾选启动网络连接，选择仅主机网络，点击OK。

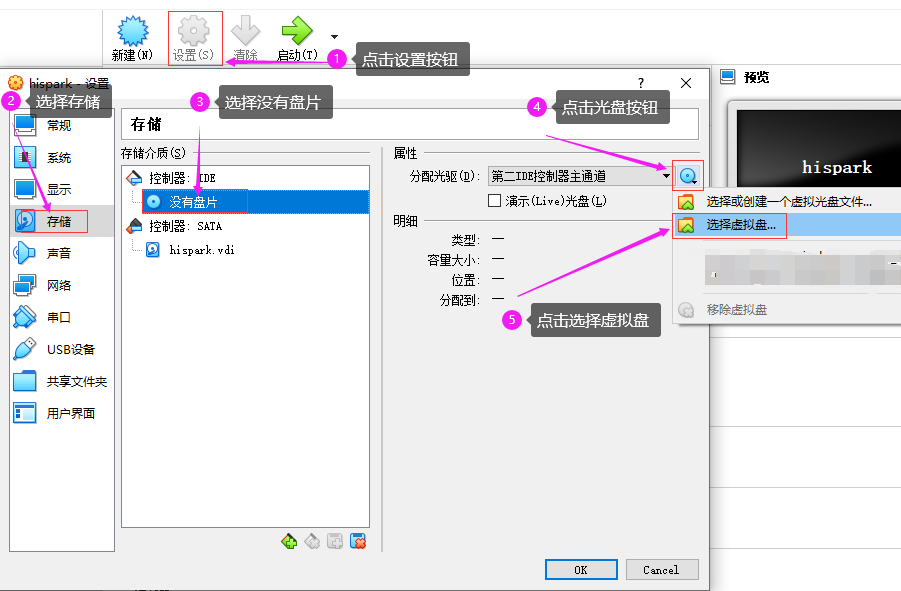

点击设置按钮，选择存储，然后选择没有盘片，点击光盘按钮，点击选择虚拟盘。

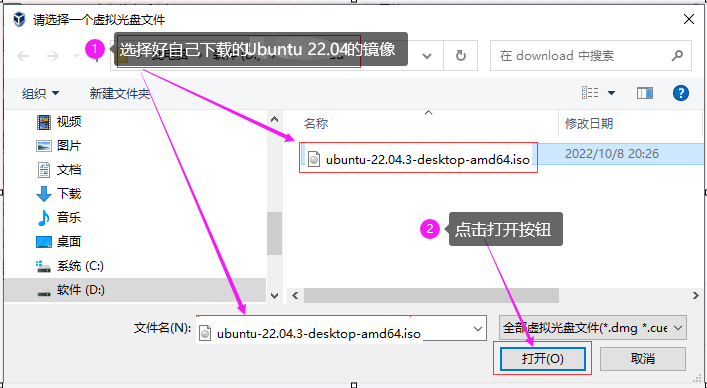

选择 2.2.1、软件获取章节下载的Ubuntu18.04的镜像文件，然后点击打开按钮。

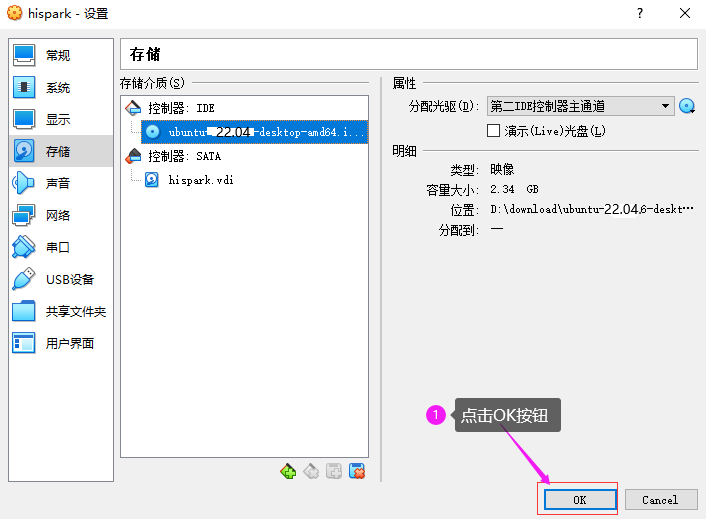

然后点击设置的OK按钮。

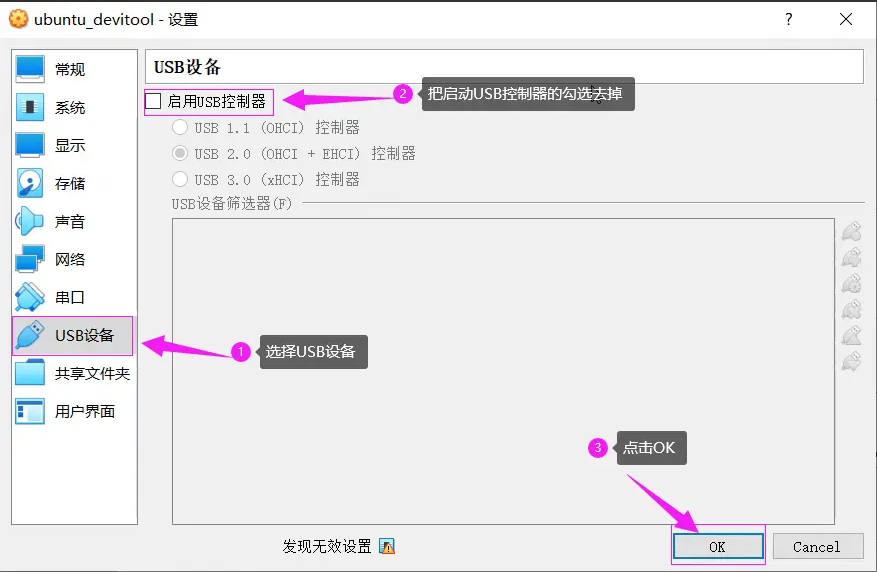

选择USB设备，把启动USB控制器的勾选去掉，禁用USB设备，然后点击OK（部分电脑可能无法进行这一步操作，可以先跳过）

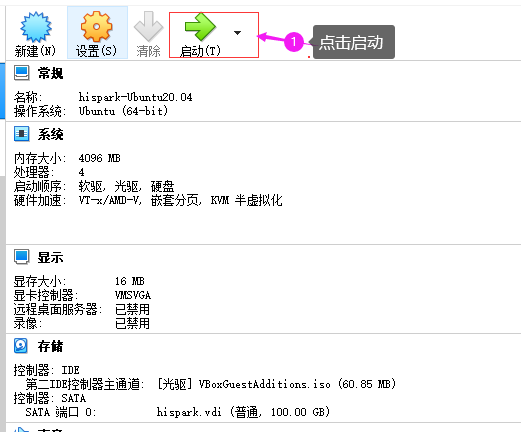

点击启动，启动Ubuntu系统

步骤2：Ubuntu系统的安装¶

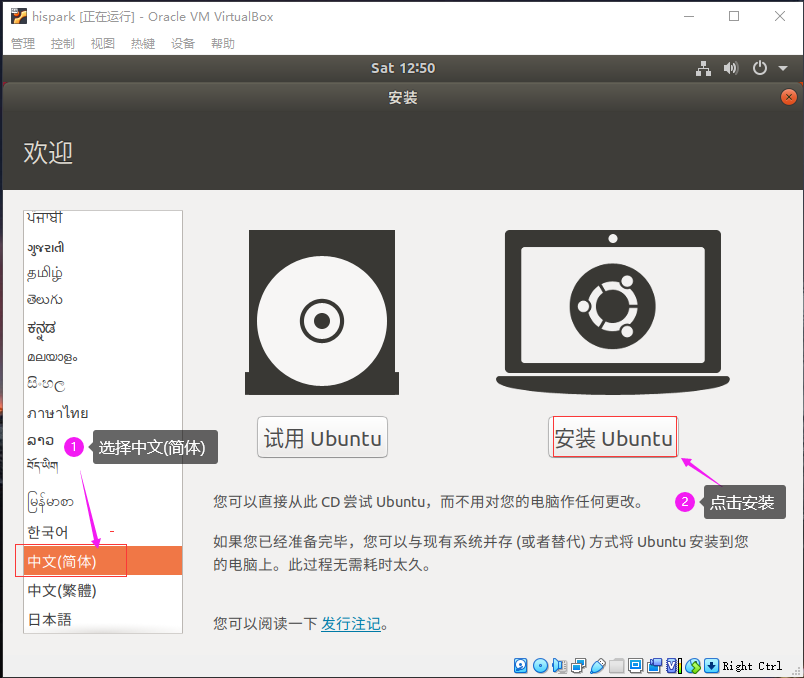

选择中文(简体)，然后点击安装Ubuntu。

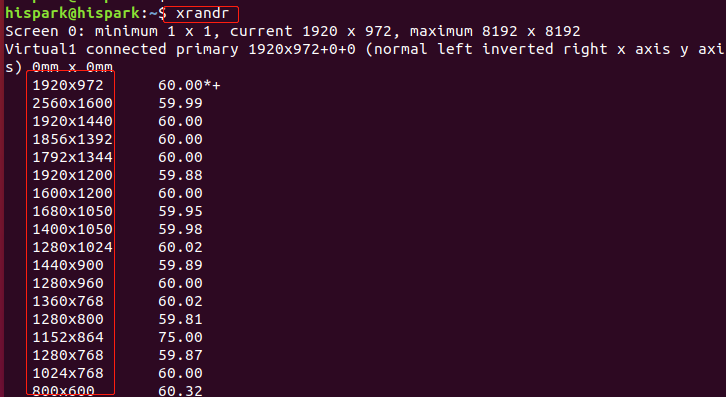

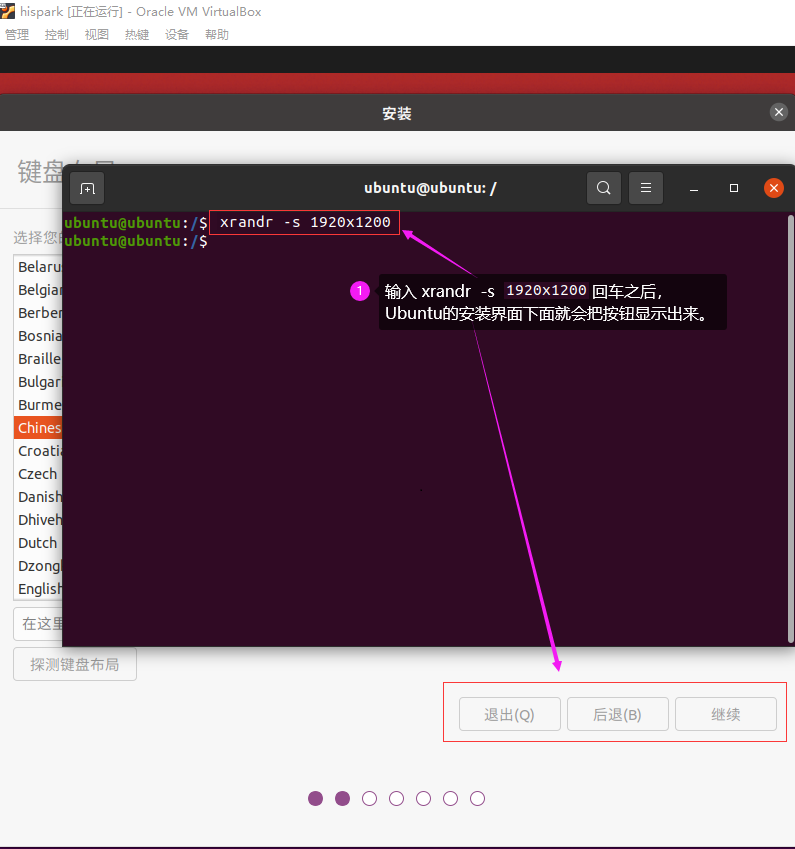

如果您安装Ubuntu的时候和我一样，因为分辨率问题，导致界面显示不全，无法看到下面的按钮，您需要按住组合键 Ctrl+Alt+t打开终端面板，然后输入xrandr，查看一下支持的分辨率。
我们这边以1920x1200为例，输入 xrandr -s 1920x1200 后敲回车，修改Ubuntu的分辨率。

选择Chinese，然后点击继续按钮。

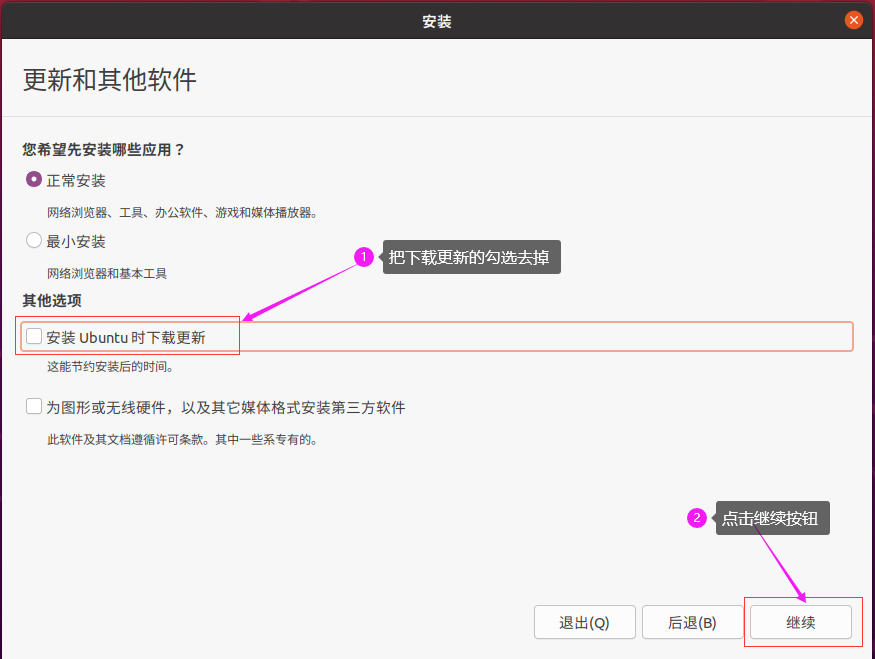

将安装Ubuntu时下载更新的勾选去掉，然后点击继续按钮。

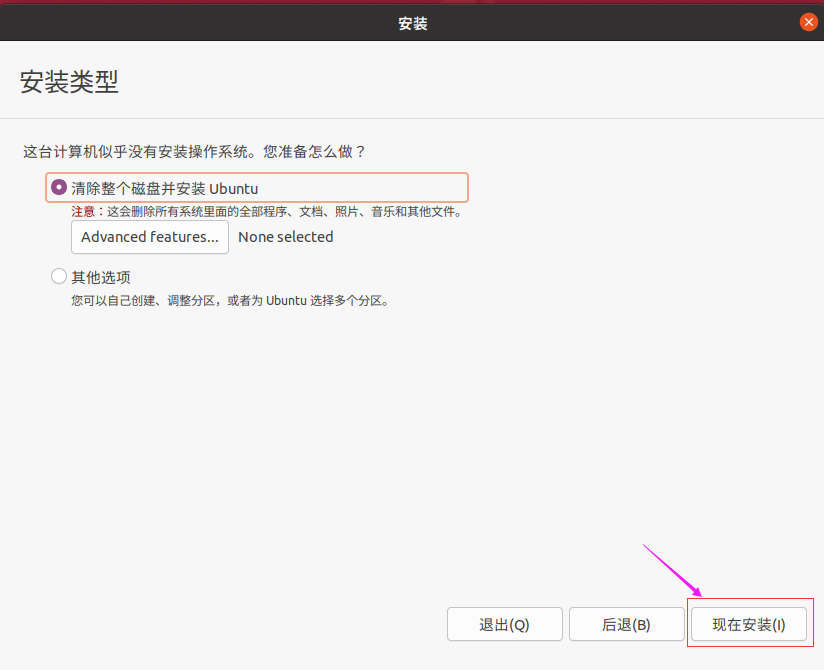

点击现在安装。

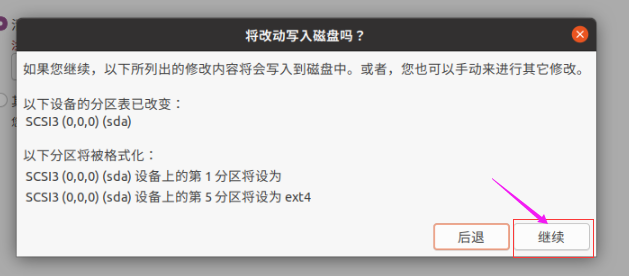

点击继续按钮。

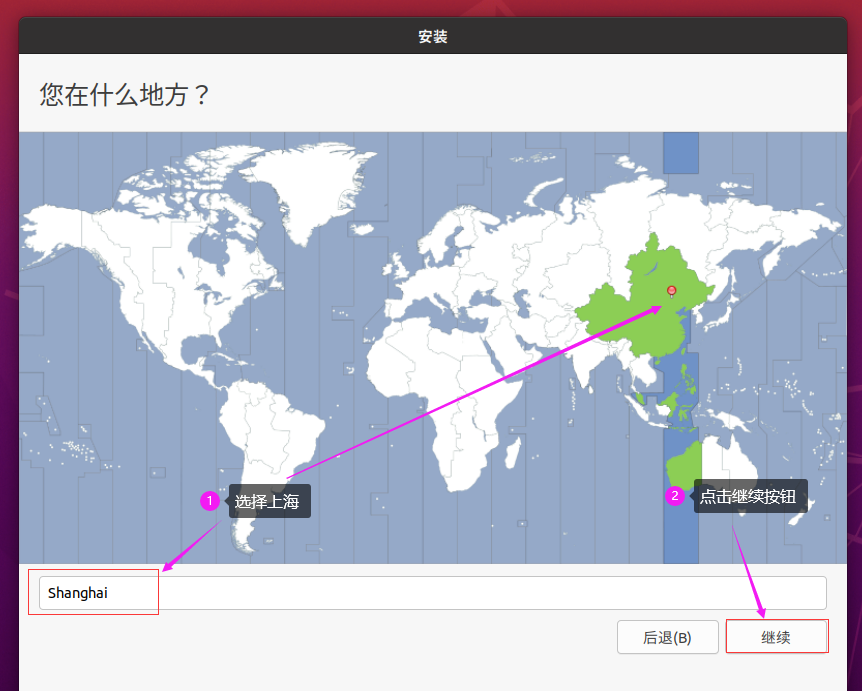

选择上海，然后点击继续按钮。

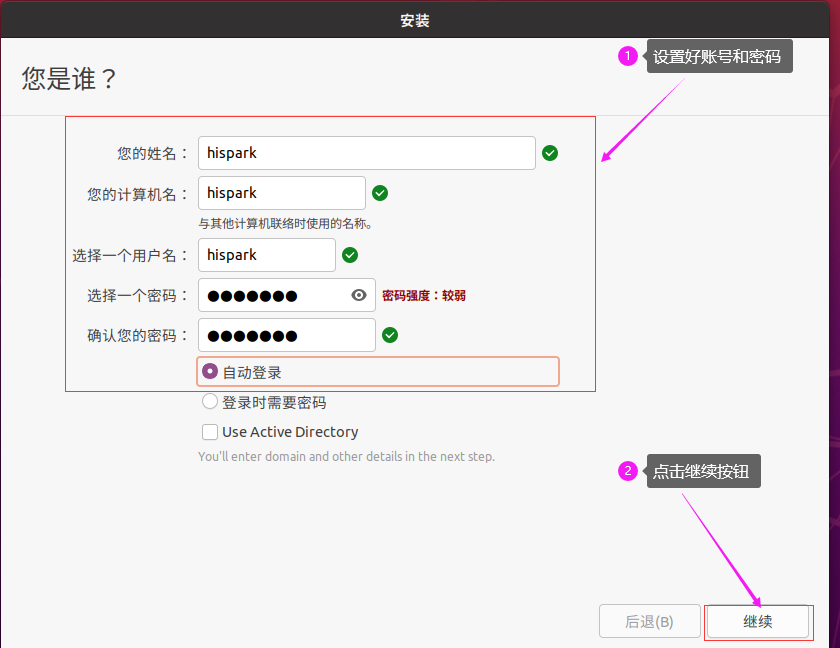

设置好账号和密码，点击继续按钮，此处的账号和密码即为您Ubuntu的登录所需的账号和密码。
请按照本文的配置来，账号为：hispark，密码为：hispark。

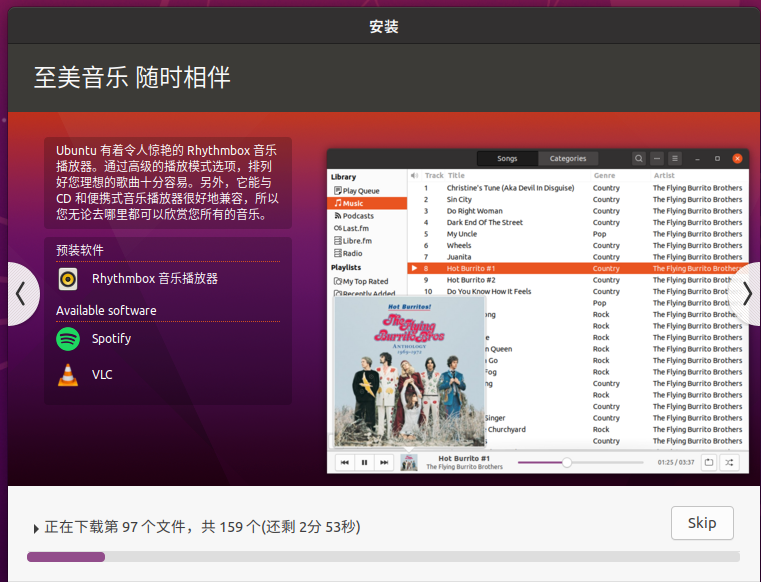

开始安装各种软件。

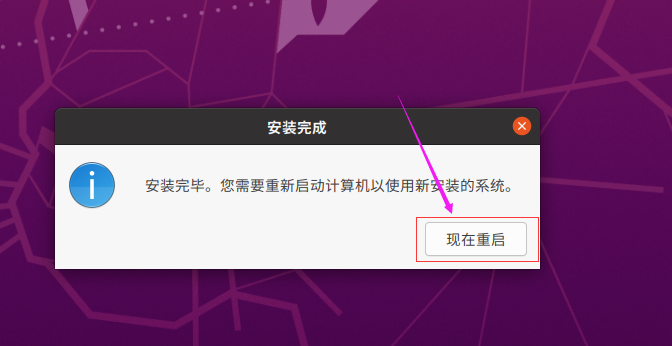

Ubuntu安装完成后，点击现在重启按钮。

如果在重启的过程中出现提示please remove the installation medium，可以直接点击关闭按钮，选择强制退出，点击OK即可。

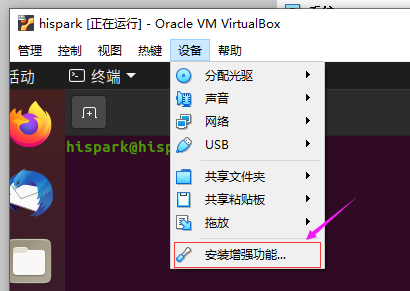

点击virtualbox的设备，点击安装增强功能

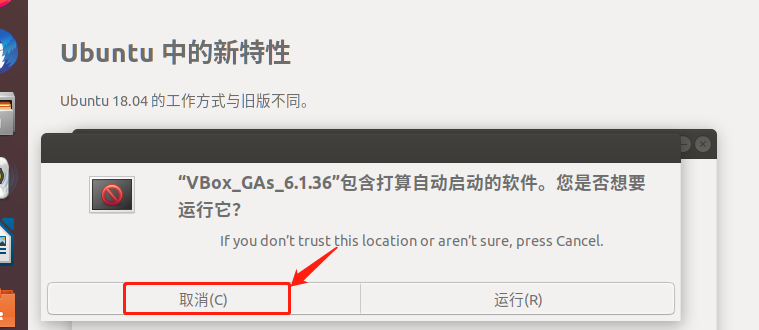

当弹出弹窗询问是否运行自启动软件时，点击取消。

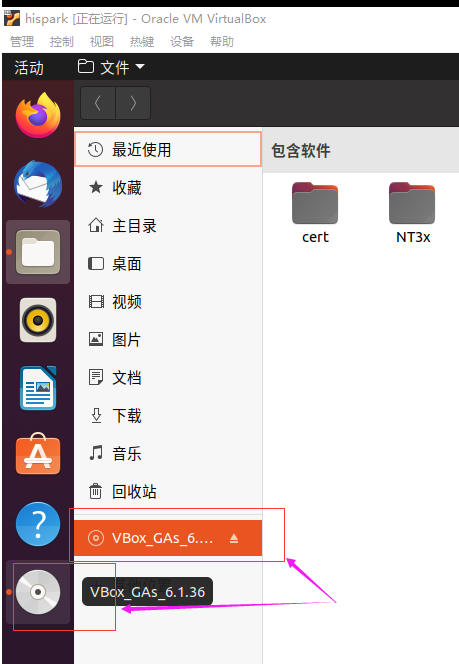

此时左边任务栏会多出一个光盘一样的图标，点击并打开光盘图标，进入该文件夹内。

在光盘文件夹的空白处，鼠标右键，点击在终端打开。

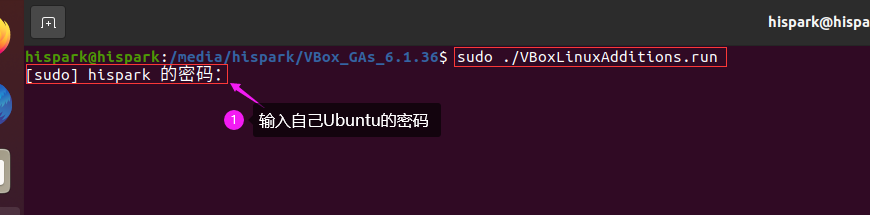

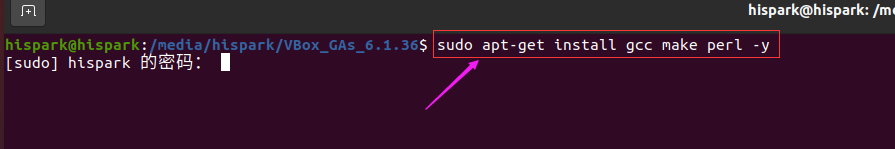

执行下面的命令，进行增强功能的安装。

sudo apt-get install  gcc make perl -y

sudo ./VBoxLinuxAdditions.run

安装成功后，在终端执行 reboot命令，重启一下Ubuntu

reboot

步骤3：更新软件¶

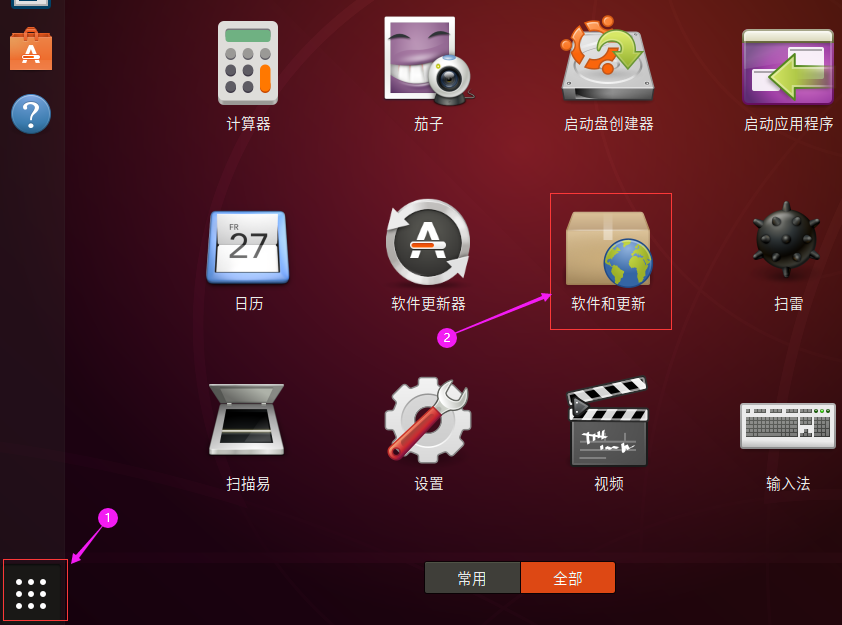

当Ubuntu重启之后，点击Ubuntu桌面左下角九个点图标，然后打开软件和更新图标。

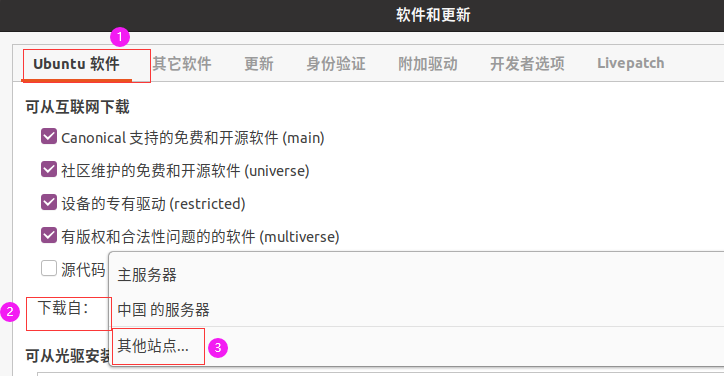

点击Ubuntu软件，在下载自处点击下拉框，选择其他站点。

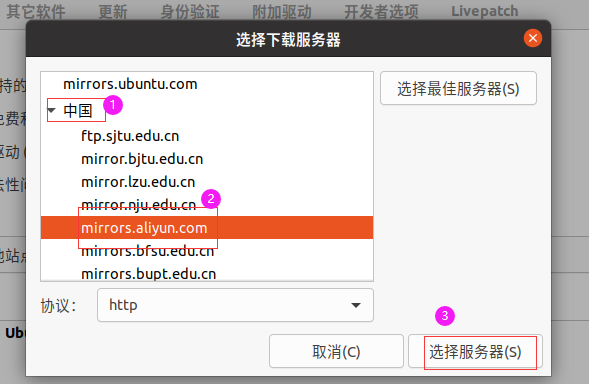

在中国下方选择阿里云，然后点击选择服务器。

此时弹出认证对话框，输入您的Ubuntu登录密码，本文为hispark。

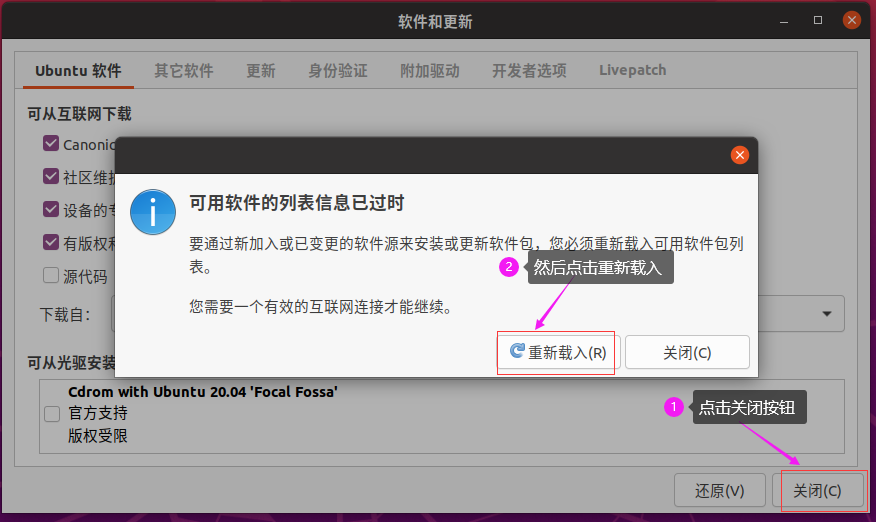

点击关闭按钮，然后有对话框时，点击重新载入，此时会有一段时间的软件更新，耐心等待即可。

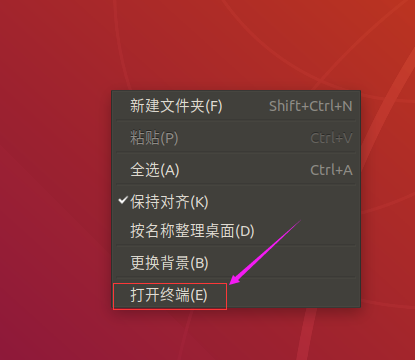

更新完成后，在Ubuntu的桌面，点击鼠标右键，点击在终端打开，打开终端窗口。

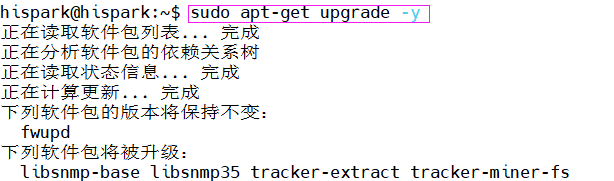

在终端输入下面两条命令，进行软件更新

sudo apt-get update
sudo apt-get upgrade -y

步骤4：配置Ubuntu的SSH服务¶

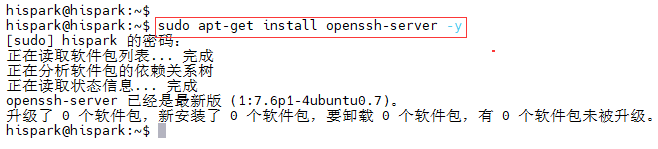

执行下面的命令，下载SSH-server

sudo apt-get install openssh-server -y

执行下面的命令，启动Ubuntu ssh服务

sudo systemctl start ssh

步骤5：安装MobaXterm并连接到Ubuntu¶

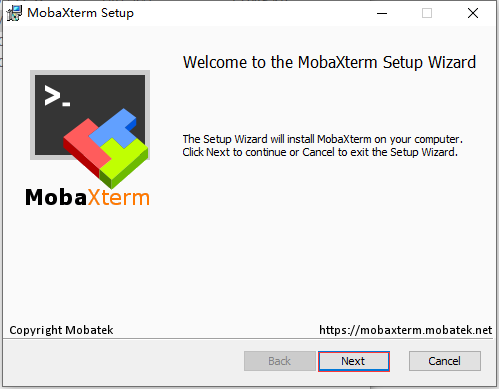

在Windows 主机，解压在 2.1.1、软件获取章节下载 的MobaXterm_Installer_v22.1.zip 压缩包，然后双击解压后的MobaXterm_installer_22.1.msi，进行MobaXterm的安装。
一直点击下一步，即可安装成功。

执行下面的命令，安装net-tools工具

sudo apt install net-tools  -y

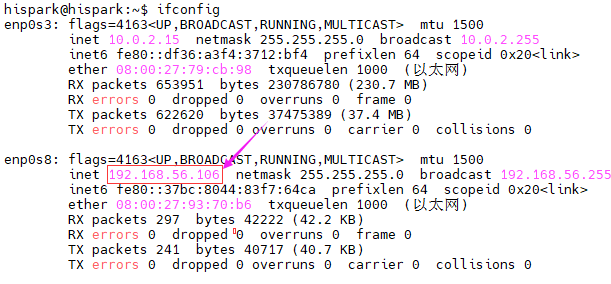

执行下面的命令，查看Ubuntu的IP地址，本文Ubuntu的IP地址是 192.168.56.106

ifconfig

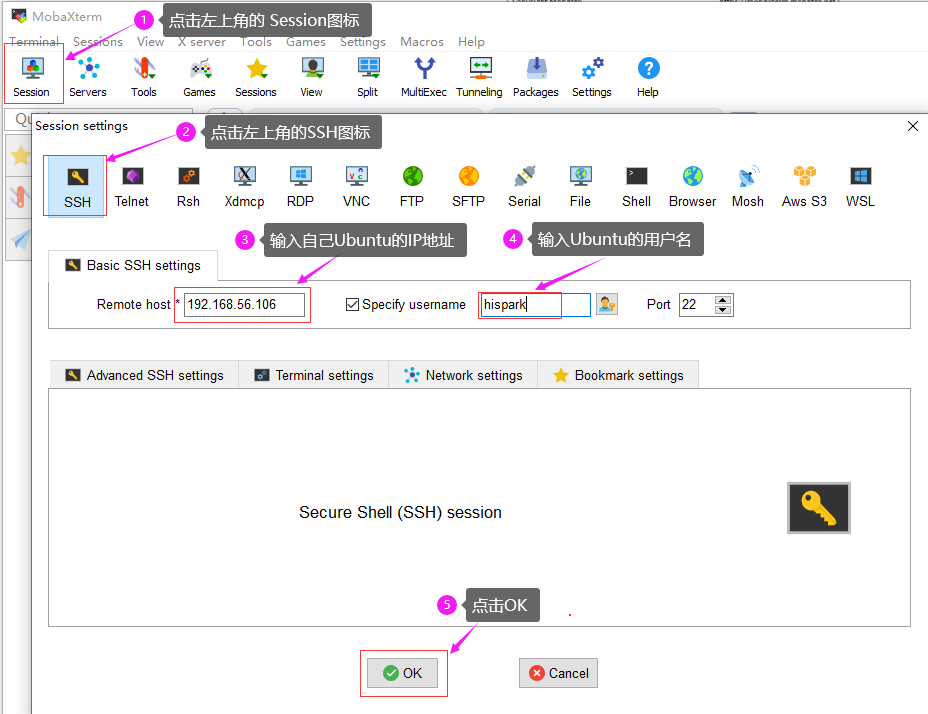

打开刚在Windows上安装好的MobaXterm，点击左上角的Session图标，当弹出新的对话框时，点击左上角的SSH图标，然后输入你自己Ubuntu的IP地址，勾选上 Specify username，并填写好你Ubuntu的用户名，点击OK即可。

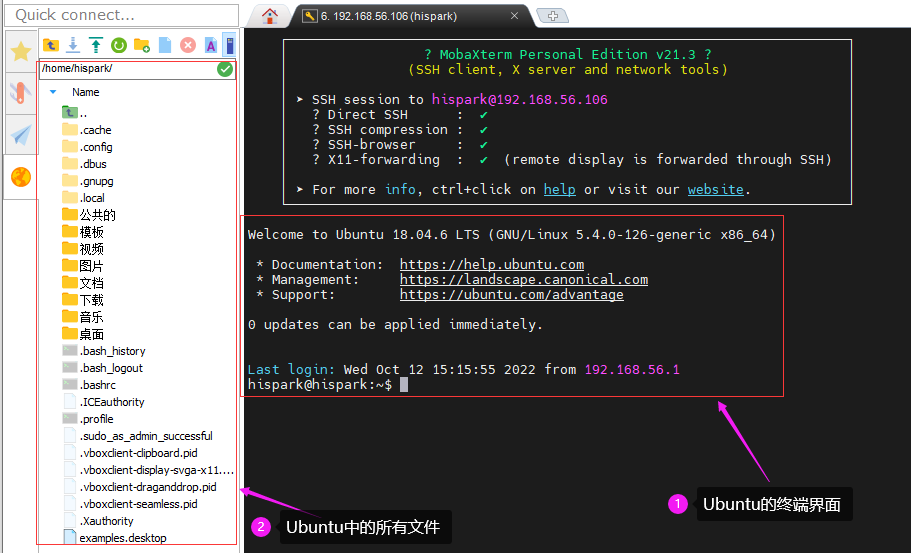

点击OK之后，若需要您输入登录密码，直接输入您Ubuntu的用户登录密码即可进入Ubuntu的终端界面。

步骤6：配置Ubuntu的Samba服务¶

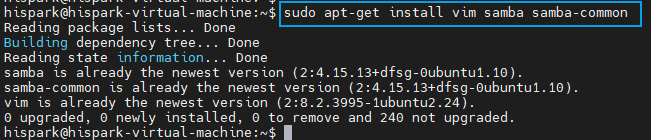

在Ubuntu终端执行下面命令，安装Samba服务。

sudo apt-get install vim samba samba-common

在Ubuntu终端执行下面命令，添加Samba共享文件读写权限。

sudo chmod 777  /

在Ubuntu终端执行下面命令，创建Samba账户，后续终端会要求输入Samba账号密码。

sudo smbpasswd -a hispark

在Ubuntu终端执行下面命令，修改sambe的配置文件。

sudo vim /etc/samba/smb.conf

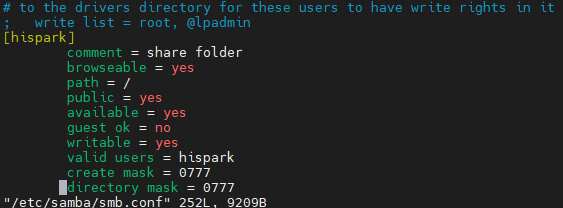

在文件末尾添加如下Samba账号内容。

[hispark]
        comment = share folder
        browseable = yes
        path = /
        public = yes
        available = yes
        guest ok = no
        writable = yes
        valid users = hispark
        create mask = 0777
        directory mask = 0777

在Ubuntu终端执行下面命令，重启samba 服务器生效。

sudo service smbd restart

步骤7：映射网络驱动器¶

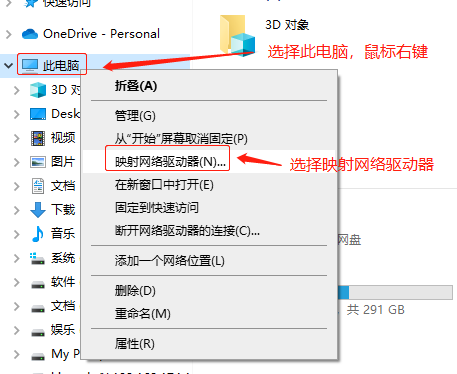

点击Windows的此电脑，鼠标右键，选择映射网络驱动器

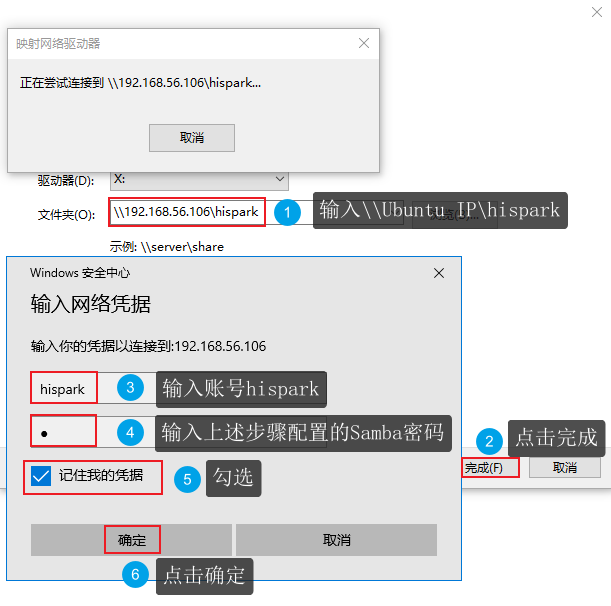

输入\\Ubuntu的IP地址，然后点击完成，输入账号(hispark)和密码 (配置Samba服务设置的密码）

\\192.168.56.106\hispark

这样docker的根目录就能够在Windows的磁盘下面显示了。这样您就可以方便的进行Windows和docker之间的文件共享了

2、搭建SDK环境¶

该章节部分内容与搭建OpenHarmony Small型系统编译环境是重复的，详细请参见《OpenHarmony Small 版本使用指南》的开发环境章节。
Hi3403V100有两套SDK，支持clang和gcc两种工具链，分别对应ss928v100_clang和ss928v100_gcc。

	编译器	运行时库
`ss928v100_clang`	`llvm 15.04`	`musl libc 1.2.5`
`ss928v100_gcc`	`gcc 12.3.0`	`glibc 2.38`

ss928v100_clang和ss928v100_gcc的uboot都是使用gcc进行编译的，所以ss928v100_clang的整编同时依赖clang和gcc工具链，而ss928v100_gcc整编只依赖gcc工具链，建议同时安装clang和gcc工具链。

2.1、搭建基础环境¶

安装deb软件包，如果是ubuntu20.04系统请直接安装python3.9，如果是ubuntu18.04请改为安装python3.8，这里是ubuntu22.04下面直接安装python3即可。

sudo apt-get update -y
sudo apt-get install -y

sudo apt-get install -y apt-utils binutils bison flex bc build-essential make mtd-utils gcc-arm-linux-gnueabi u-boot-tools python3 python3-pip git zip unzip curl wget gcc g++ ruby dosfstools mtools default-jre default-jdk scons python3-distutils perl openssl libssl-dev cpio git-lfs m4 ccache zlib1g-dev tar rsync liblz4-tool genext2fs binutils-dev device-tree-compiler e2fsprogs git-core gnupg gnutls-bin gperf lib32ncurses5-dev libffi-dev zlib* libelf-dev libx11-dev libgl1-mesa-dev lib32z1-dev xsltproc x11proto-core-dev libc6-dev-i386 libxml2-dev lib32z-dev libdwarf-dev

sudo apt-get install -y grsync xxd libglib2.0-dev libpixman-1-dev kmod jfsutils reiserfsprogs xfsprogs squashfs-tools  pcmciautils quota ppp libtinfo-dev libtinfo5 libncurses5 libncurses5-dev libncursesw5 libstdc++6  gcc-arm-none-eabi vim ssh locales doxygen

sudo apt-get install -y libxinerama-dev libxcursor-dev libxrandr-dev libxi-dev

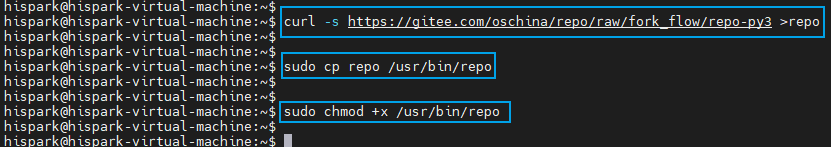

下载repo文件。

curl -s https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 >repo
sudo cp repo /usr/bin/repo
sudo chmod +x /usr/bin/repo

安装python模块。

pip3 install --trusted-host https://repo.huaweicloud.com -i https://repo.huaweicloud.com/repository/pypi/simple requests setuptools pymongo kconfiglib pycryptodome ecdsa ohos-build pyyaml prompt_toolkit==1.0.14 redis json2html yagmail python-jenkins

pip3 install esdk-obs-python --trusted-host pypi.org -i https://repo.huaweicloud.com/repository/pypi/simple

pip3 install six --upgrade --ignore-installed six -i https://repo.huaweicloud.com/repository/pypi/simple

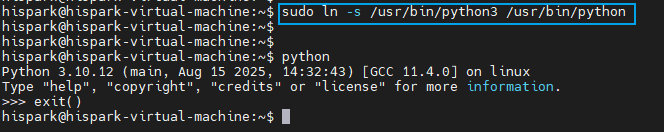

创建python软连接。

sudo ln -s /usr/bin/python3 /usr/bin/python

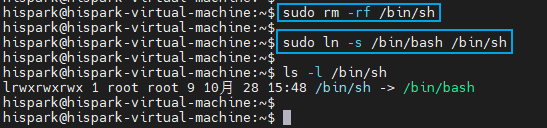

切换shell类型。

sudo rm -rf /bin/sh
sudo ln -s /bin/bash /bin/sh

2.2、下载代码仓¶

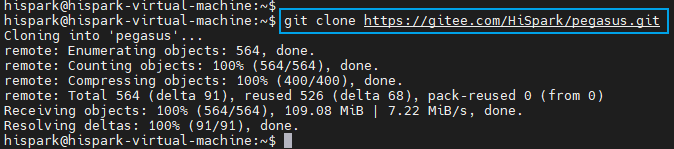

下载Pegasus主仓。

cd ~
git clone https://gitee.com/HiSpark/pegasus.git

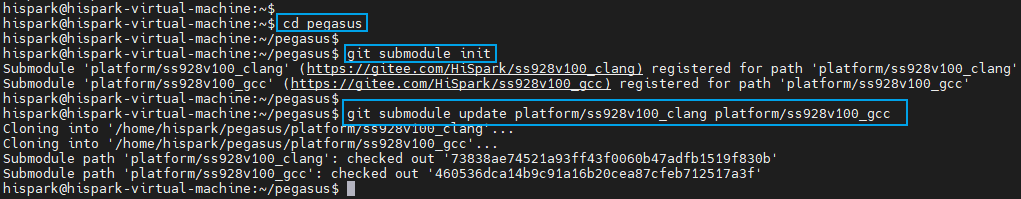

下载ss928v100_clang、ss928v100_gcc两个子仓。

cd pegasus
git submodule init
git submodule update platform/ss928v100_clang platform/ss928v100_gcc

2.3、下载开源软件¶

编译uboot/kernel或驱动ko会依赖部分开源软件，需要从各个开源软件的官方源提供的路径进行下载，需要根据指导从各个软件的官方链接下手动下载。
请按照下表将开源软件下载并拷贝至相应的拷贝路径下，下面每个开源软件需要分别拷贝到两个不同的路径，在国内镜像源下载速度相较于开源软件官方源下载有显著提升，建议有提供镜像源的直接使用镜像源下载。

开源软件官方源下载	镜像源下载	拷贝路径
linux	阿里云	1、~/pegasus/platform/ss928v100_clang/open_source/linux 2、~/pegasus/platform/ss928v100_gcc/open_source/linux
mbedtls	\	1、~/pegasus/platform/ss928v100_clang/open_source/mbedtls 2、~/pegasus/platform/ss928v100_gcc/open_source/mbedtls
trusted-firmware-a	\	1、~/pegasus/platform/ss928v100_clang/open_source/trusted-firmware-a 2、~/pegasus/platform/ss928v100_gcc/open_source/trusted-firmware-a
u-boot	\	1、~/pegasus/platform/ss928v100_clang/open_source/u-boot 2、~/pegasus/platform/ss928v100_gcc/open_source/u-boot

2.4、安装交叉编译器¶

支持clang和gcc两种工具链，工具链对应SDK关系请参见上述说明，此处同时安装clang和gcc工具链。

2.4.1、安装clang交叉编译器¶

下载OpenHarmony 5.1代码压缩包，50G大小，有两种方式：
- 点击这里浏览器下载，并将其拷贝到pegasus/os/OpenHarmony下。
- 在Ubuntu终端输入下面命令下载。

cd ~/pegasus/os/OpenHarmony

curl -# https://repo.huaweicloud.com/openharmony/os/5.1.0-Release/code-v5.1.0-Release.tar.gz -O code-v5.1.0-Release.tar.gz -k

执行patch_build.sh解压安装，脚本执行时间稍长请耐心等待。

./patch_build.sh

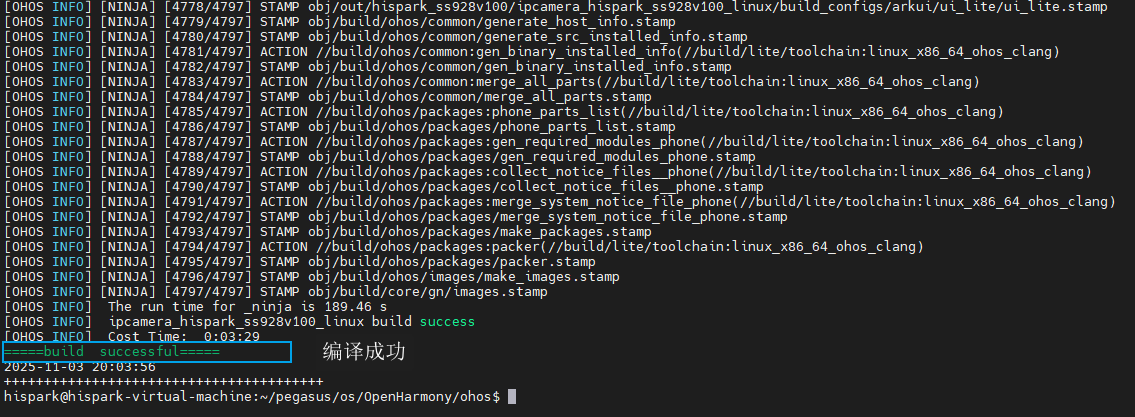

ss928v100_clang SDK sample编译部分依赖ohos编译生成的sysroot，所以在这里需要执行ohos编译命令。

cp -r ../../platform/ss928v100_clang/ ./sdk
cd ohos
./build.sh --product-name=ipcamera_hispark_ss928v100_linux --ccache --no-prebuilt-sdk

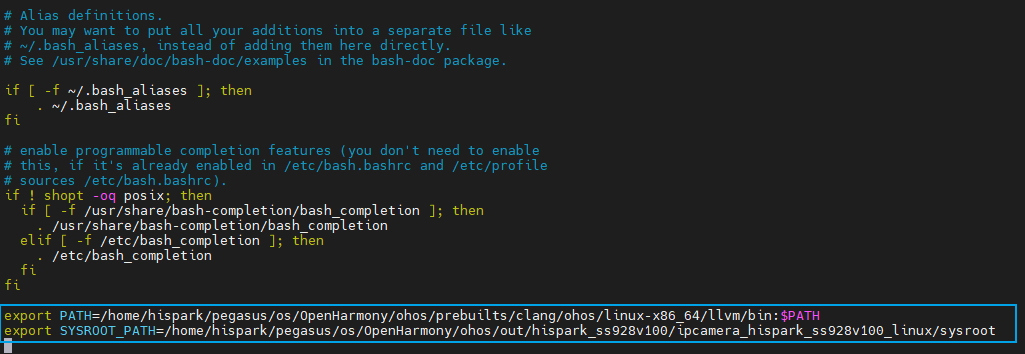

将clang编译工具链加入到环境变量，执行下面命令打开~/.bashrc文件，将export PATH=/home/hispark/pegasus/os/OpenHarmony/ohos/prebuilts/clang/ohos/linux-x86_64/llvm/bin:$PATH和export SYSROOT_PATH=/home/hispark/pegasus/os/OpenHarmony/ohos/out/hispark_ss928v100/ipcamera_hispark_ss928v100_linux/sysroot添加到文件末尾。

vim ~/.bashrc

执行下面命令生效环境。

source ~/.bashrc

检查交叉编译器环境变量是否生效。

which clang
echo $SYSROOT_PATH

2.4.2、安装gcc交叉编译器¶

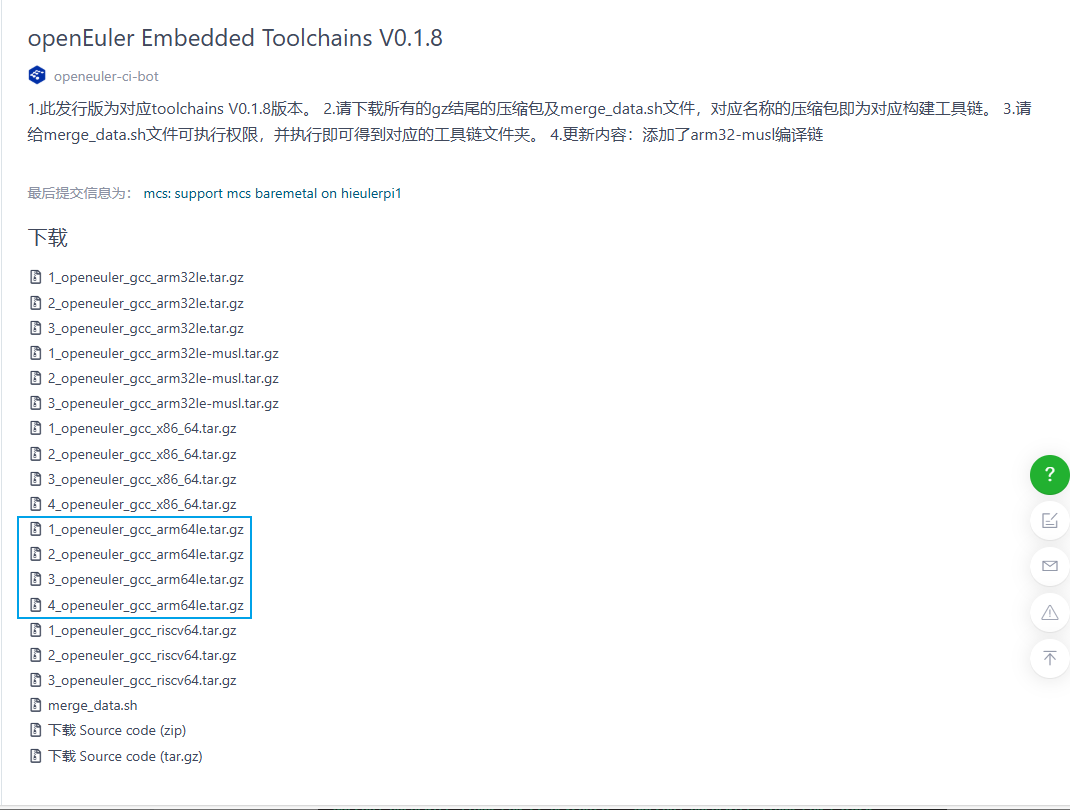

点击这里，按照下图下载0.1.8的arm64版本的所有压缩包。

将arm64版本的所有压缩包拷贝至Ubuntu hispark用户主目录下，执行下面命令合成交叉工具链压缩包并解压。

cat 1_openeuler_gcc_arm64le.tar.gz 2_openeuler_gcc_arm64le.tar.gz 3_openeuler_gcc_arm64le.tar.gz 4_openeuler_gcc_arm64le.tar.gz > openeuler_gcc_arm64le.tar.gz

rm 1_openeuler_gcc_arm64le.tar.gz 2_openeuler_gcc_arm64le.tar.gz 3_openeuler_gcc_arm64le.tar.gz 4_openeuler_gcc_arm64le.tar.gz

tar -xzvf openeuler_gcc_arm64le.tar.gz
rm -rf openeuler_gcc_arm64le.tar.gz

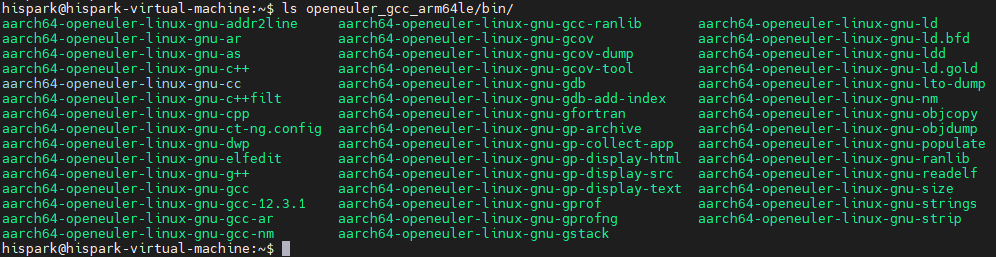

此时交叉编译工具链的可执行文件在openeuler_gcc_arm64le/bin/下。

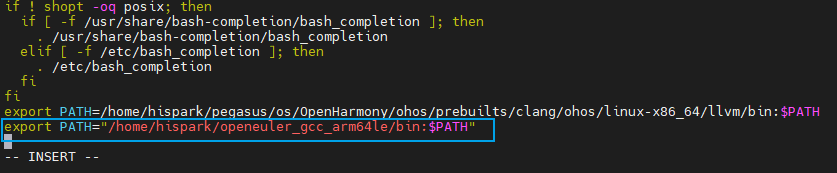

执行下面命令打开~/.bashrc文件，将export PATH="/home/hispark/openeuler_gcc_arm64le/bin:$PATH"添加到文件末尾。

vim ~/.bashrc

执行下面命令生效环境。

source ~/.bashrc

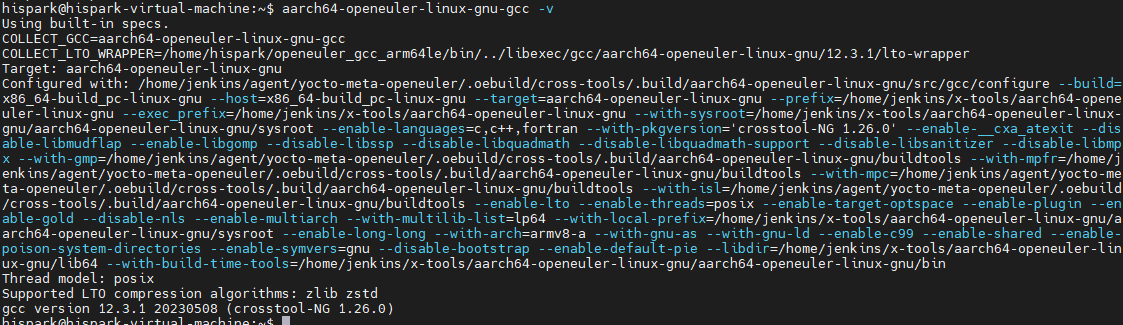

检查交叉编译工具链是否生效。

aarch64-openeuler-linux-gnu-gcc -v

3、编译¶

ss928v100_clang和ss928v100_gcc编译大致相同，编译命令主要是LLVM参数的不同，整编和单编详细内容请参见~/pegasus/platform/ss928v100_clang/osdrv/readme_cn.txt或~/pegasus/platform/ss928v100_gcc/osdrv/readme_cn.txt。

3.1、编译ss928v100_clang¶

该编译方式同时依赖clang交叉编译器和gcc交叉编译器，具体安装请参见2.4小节安装交叉编译器。

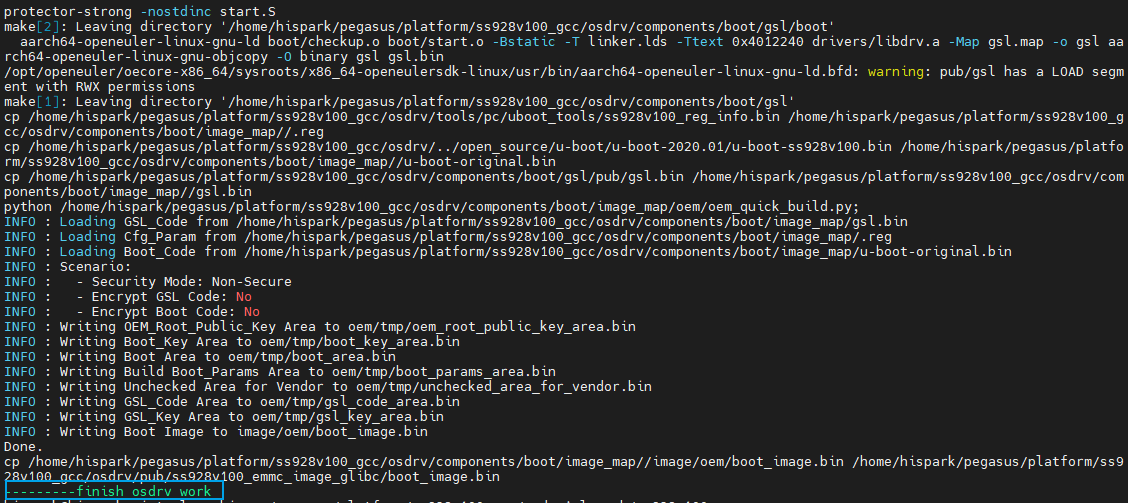

3.1.1、整编¶

进入~/pegasus/platform/ss928v100_clang/osdrv，执行编译命令。

cd ~/pegasus/platform/ss928v100_clang/osdrv
make LLVM=1 BOOT_MEDIA=emmc CHIP=ss928v100 all

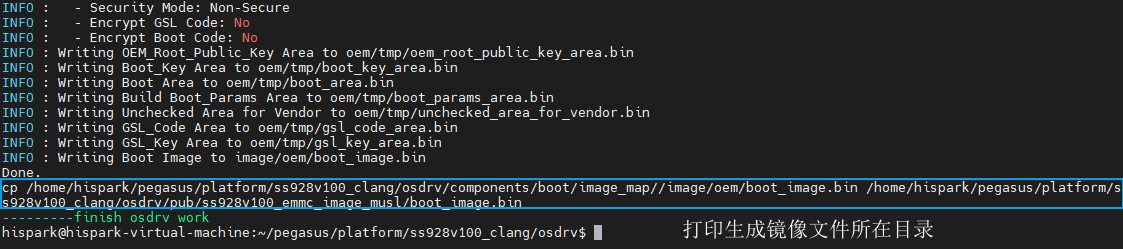

编译生成的镜像位于 osdrv/pub/xxx 目录，包括：
- boot_image.bin 为 bootloader 镜像。
- u-boot-ss928v100.bin 为 u-boot 镜像（OTP 使能快速启动时使用）。
- uImage_ss928v100 为 Linux 内核镜像。

3.1.2、单编¶

3.1.2.1、编译uboot¶

进入~/pegasus/platform/ss928v100_clang/osdrv，执行编译命令，编译生成的镜像位于 osdrv/pub/xxx 目录下。

make BOOT_MEDIA=emmc gslboot_build -j 20

3.1.2.2、编译kernel¶

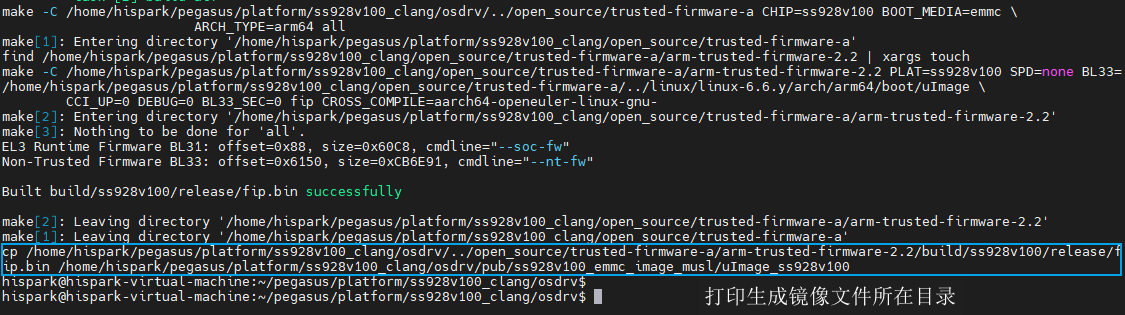

进入~/pegasus/platform/ss928v100_clang/osdrv，执行编译命令，编译生成的镜像位于 osdrv/pub/xxx 目录下。

make LLVM=1 BOOT_MEDIA=emmc atf -j 20

3.1.3、编译sample¶

进入~/pegasus/platform/ss928v100_clang/smp/a55_linux/mpp/sample，执行编译命令，生成的可执行文件在各个sample目录下。

cd ~/pegasus/platform/ss928v100_clang/smp/a55_linux/mpp/sample
make

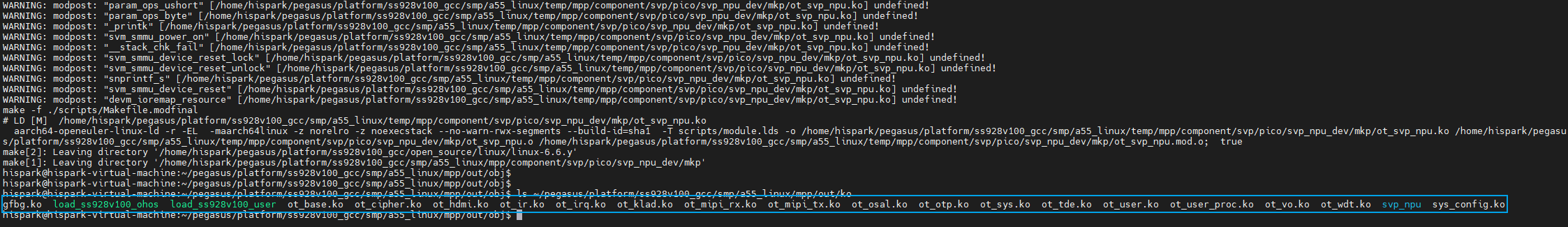

3.1.4、编译ko¶

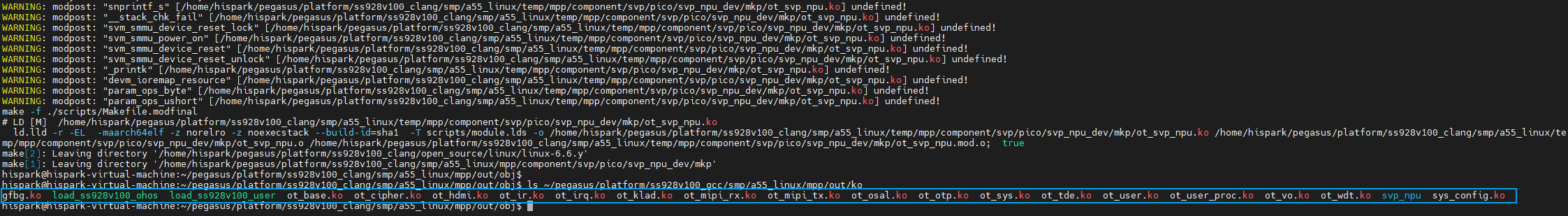

进入~/pegasus/platform/ss928v100_clang/smp/a55_linux/mpp/out/obj，执行编译命令，生成的ko文件在~/pegasus/platform/ss928v100_clang/smp/a55_linux/mpp/out/ko目录下。

cd ~/pegasus/platform/ss928v100_clang/smp/a55_linux/mpp/out/obj
make

3.2、编译ss928v100_gcc¶

该编译方式只依赖gcc交叉编译器，具体安装请参见2.4.2小节安装gcc交叉编译器。

3.2.1、整编¶

进入~/pegasus/platform/ss928v100_gcc/osdrv，执行编译命令。

cd ~/pegasus/platform/ss928v100_gcc/osdrv
make LLVM=0 BOOT_MEDIA=emmc CHIP=ss928v100 all

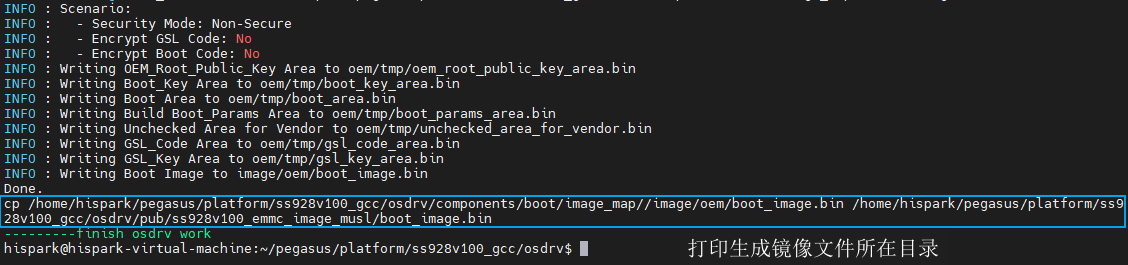

编译生成的镜像位于 osdrv/pub/xxx 目录，包括：
- boot_image.bin 为 bootloader 镜像。
- u-boot-ss928v100.bin 为 u-boot 镜像（OTP 使能快速启动时使用）。
- uImage_ss928v100 为 Linux 内核镜像。

3.2.2、单编¶

3.2.2.1、编译uboot¶

进入~/pegasus/platform/ss928v100_gcc/osdrv，执行编译命令，编译生成的镜像位于 osdrv/pub/xxx 目录下。

make BOOT_MEDIA=emmc gslboot_build -j 20

3.2.2.2、编译kernel¶

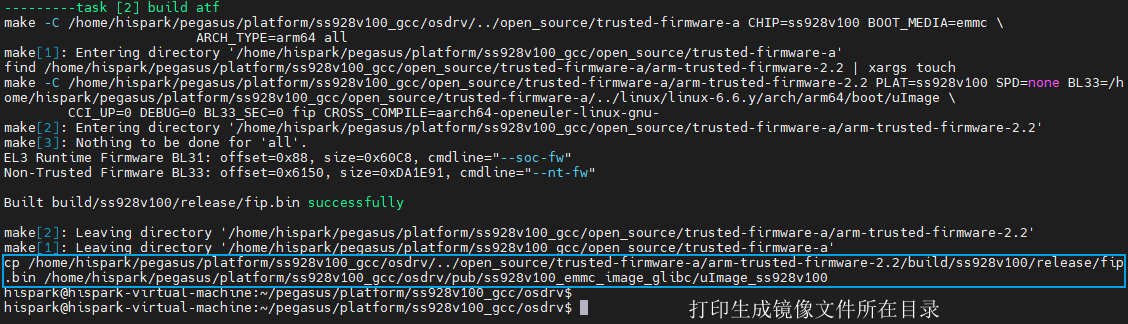

进入~/pegasus/platform/ss928v100_gcc/osdrv，执行编译命令，编译生成的镜像位于 osdrv/pub/xxx 目录下。

make LLVM=0 BOOT_MEDIA=emmc atf -j 20

3.2.3、编译sample¶

进入~/pegasus/platform/ss928v100_gcc/smp/a55_linux/mpp/sample，执行编译命令，生成的可执行文件在各个sample目录下。

cd ~/pegasus/platform/ss928v100_gcc/smp/a55_linux/mpp/sample
make

3.2.4、编译ko¶

进入~/pegasus/platform/ss928v100_gcc/smp/a55_linux/mpp/out/obj，执行编译命令，生成的ko文件在~/pegasus/platform/ss928v100_gcc/smp/a55_linux/mpp/out/ko目录下。

cd ~/pegasus/platform/ss928v100_gcc/smp/a55_linux/mpp/out/obj
make

4、安装VSCode¶

如果您电脑上已经安装过VScode，可以跳过此步骤。

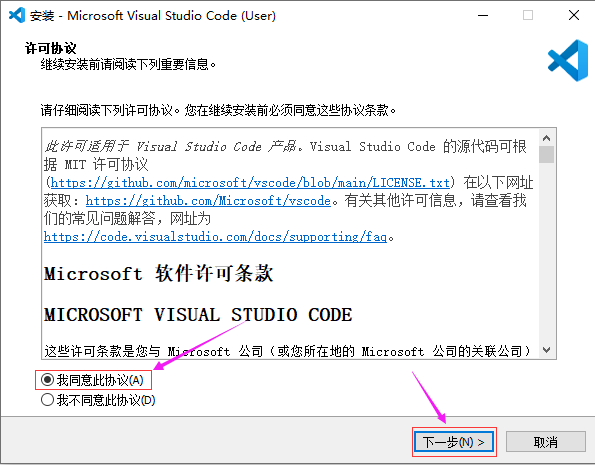

双击在2.2.1 软件获取章节下载的VScode安装包，点击下一步进行安装。

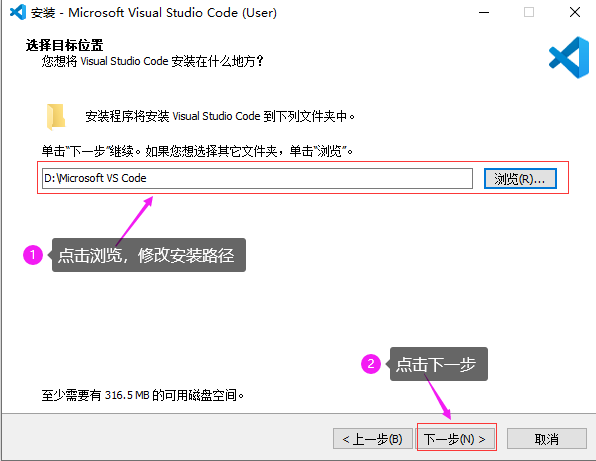

点击浏览按钮，选择VScode的安装路径，然后点击下一步。

出现下方界面，点击下一步。

出现下方界面，点击下一步。

出现下方界面，点击安装。

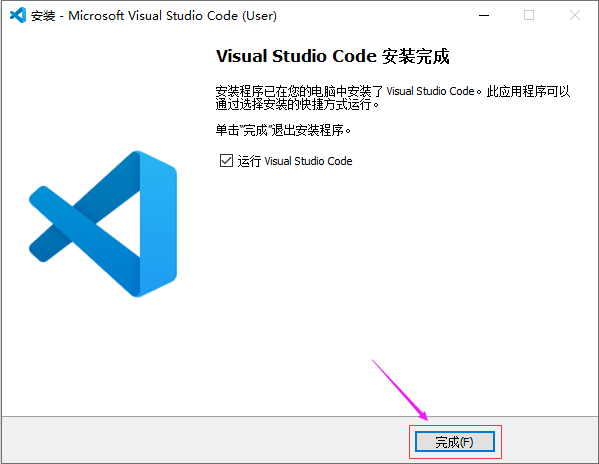

出现下方界面，点击完成。

5、将代码导入到VScode¶

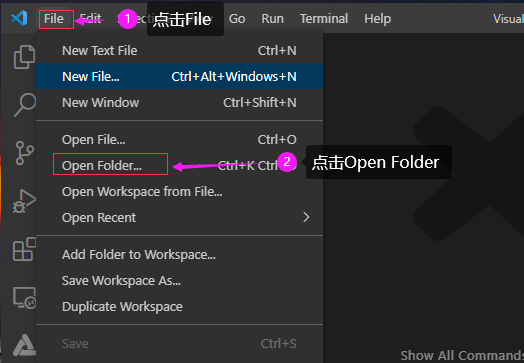

点击VScode 左上角的File，然后点击Open Folder

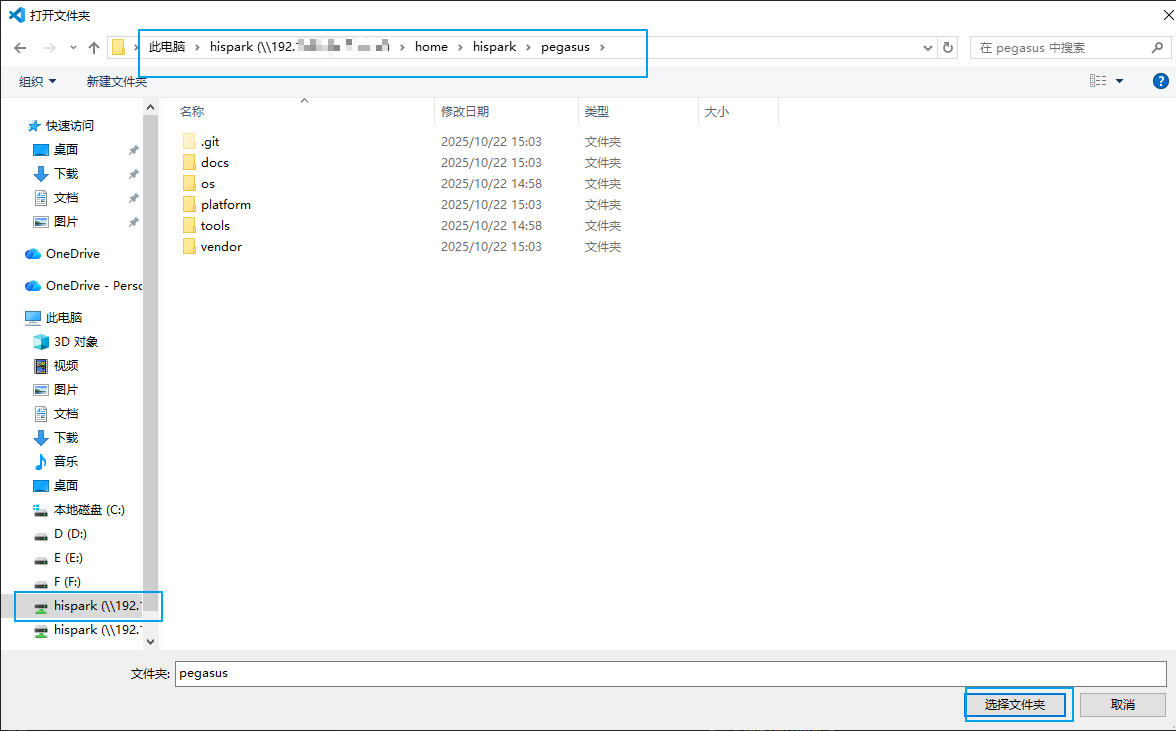

选择/home/hispark/pegasus，如下图所示，选择好后，点击选择文件夹。

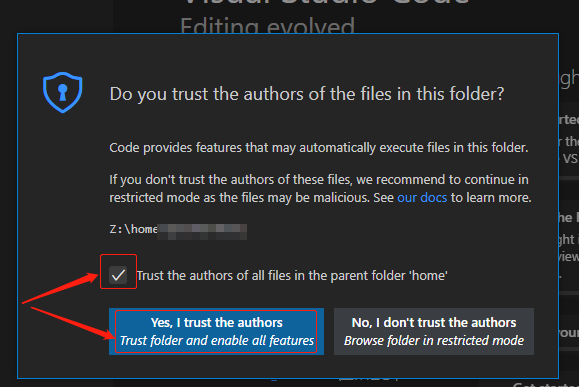

代码导入成功后，会弹出下面的对话框，请勾选trust，然后点击 Yes，I trust 。

这样我们就已经把代码成功导入进来了。
