前言

概述

本文档详细的描述了如何将SS928V100 SDK的内核补丁和OpenHarmony内核源码进行合并的操作指导，来生成同时具有SS928V100 SDK内核相关特性和OpenHarmony内核相关特性的内核源码。

读者对象

本文档主要适用于视觉芯片OpenHarmony Small系统升级的操作人员。操作人员必须具备以下经验和技能：

  • 熟悉OpenHarmony源码编译构建。

  • 熟悉视觉类芯片SDK版本。

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号

说明

表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。

表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。

表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。

用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。

“须知”不涉及人身伤害。

对正文中重点信息的补充说明。

“说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修订记录

修订记录累积了每次文档更新的说明。最新版本的文档包含以前所有文档版本的更新内容。

文档版本

发布日期

修改说明

00B01

2025-09-15

第1次临时版本发布。

概述

本文档介绍了如何适配SS928V100 SDK的内核补丁到OpenHarmony内核源码中，来生成同时具有SS928V100 SDK内核相关特性和OpenHarmony内核相关特性的内核源码。SS928V100 SDK的linux-6.6内核源码是基于linux开源内核代码（版本号为linux-6.6.86）打上SDK内核补丁后得到的。OpenHarmony（下面简称OH）的linux-6.6内核源码也是基于linux开源内核代码（版本号为linux-6.6.86）打上OpenHarmony系统特性相关内核补丁后得到的。基于同一linux-6.686内核版本下，适配SS928V100 SDK内核补丁到OpenHarmony内核源码的过程即是将两者的内核补丁进行合并的过程。首先会基于SDK内核源码与OH内核源码的差异制作成SDK的内核补丁文件，称为oh_ss928.patch。接着，将OH内核独立的特性解耦成一份OH内核补丁文件，称为oh_feature.patch。最终编译过程中依次打入SDK的内核补丁和OH内核补丁生成内核源码。

制作SDK特性patch

基于SDK内核源码与OH内核源码的差异制作成SDK的内核补丁文件，称为oh_ss928.patch。具体步骤如下：

  1. 使用开源Linux-6.6.86源码和SDK软件包提供的内核patch还原SDK内核源码。

    从HiSpark社区的platform/ss928v100_clang/open_source/linux目录下获取补丁文件linux-6.6.86.patch，从该目录的readme.txt中获取linux-6.6.86源码下载路径并下载源码压缩包linux-6.6.86.tar.gz，使用如下命令还原出linux-6.6.86源码。

    tar -zxvf  linux-6.6.86.tar.gz
cd linux-6.6.86
patch -p1 < ../linux-6.6.86.patch

  2. 使用git比较OH与SDK内核源码得到差异patch文件。新建如下make_linux_path.sh脚本文件。

    #!/bin/bash
make_sdk_patch() {
    # 入参1为：OH内核源码绝对目录，如OpenHarmony-v5.1.0-Release/OpenHarmony/kernel/linux/linux-6.6
    # 入参2为：SDK内核源码绝对目录，如sdk/platform/ss928v100_clang/open_source/linux/linux-6.6.86
    local oh_kernel_dir=$1
    local sdk_kernel_dir=$2
    local patch_file="oh_ss928.patch"
    local current_dir=$(pwd)
    local temp_dir=$(mktemp -d)
    cp -rf $oh_kernel_dir "$temp_dir"/A
    cd "$temp_dir"/A || exit
    rm -rf .git
    # 初始化git仓库并提交
    git init > /dev/null
    git add --all
    git commit -m "Initial commit (A)" > /dev/null
    rm -rf *
    # 复制目录B到临时目录
    cp -rf $sdk_kernel_dir/* ./
    git add --all
    git commit -m "Update to B" > /dev/null
    # 生成补丁文件
    git diff HEAD^ HEAD > $current_dir/$patch_file
    # 返回补丁文件路径
    echo "Patch file generated: $current_dir/$patch_file"
    # 清理临时目录,若脚本清理不掉可手动命令清理
    cd ..
    rm -rf "$temp_dir"
}

make_sdk_patch $1 $2

  3. 授予make_linux_path.sh脚本执行权限。

    chmod +x make_linux_path.sh

  4. 执行下述命令即可生成oh_ss928.patch。

    ./make_linux_path.sh /path/to/OpenHarmony-v5.1.0-Release/OpenHarmony/kernel/linux/linux-6.6 /path/to/sdk/platform/ss928v100_clang/open_source/linux/linux-6.6.86

    说明：

    • 上述/path/to/OpenHarmony-v5.1.0-Release/OpenHarmony/kernel/linux/linux-6.6和/path/to/sdk/platform/ss928v100_clang/open_source/linux/linux-6.6.86为举例，实际应用请传正确的路径。

    • 要求传入OH内核源码的目录和SDK内核源码的目录绝对路径。

    图 1 ./make_linux_path.sh执行成功截图

  5. 生成的oh_ss928.patch在当前目录下。

制作OH特性patch

内核适配中需要的OH系统相关内核特性包括如下几个目录及相关文件。

  • drivers/staging/hilog

  • drivers/staging/hievent

  • drivers/staging/hisysevent

  • drivers/staging/blackbox

具体方法可参考如下步骤解耦出OH特性patch：

  1. 使用脚本拷贝出部分目录文件。

    新增make_oh_feature_patch.sh脚本文件。

    #!/bin/bash
make_oh_feature_patch() {
    # 入参1为：OH内核源码目录，如OpenHarmony-v5.1.0-Release/OpenHarmony/kernel/linux/linux-6.6，使用绝对路径
    # 入参2为：第2章中制作出的SDK内核补丁文件oh_ss928.patch的绝对路径
    local oh_kernel_dir=$1
    local sdk_patch_file=$2
    local current_dir=$(pwd)
    if [ -d "$current_dir/A" ]; then
        echo "当前目录下存在目录A，请先删除或重命名"
        exit 0
    fi
    cp -rf $oh_kernel_dir $current_dir/A
    cd A || exit
    patch -p1 < $sdk_patch_file
    rm -rf .git
    git init > /dev/null
    git add --all
    git commit -m "Initial commit (A)" > /dev/null
    mkdir -p drivers/staging/blackbox
    mkdir -p drivers/staging/hievent
    mkdir -p drivers/staging/hilog
    mkdir -p drivers/staging/hisysevent
    mkdir -p include/dfx
    cp $oh_kernel_dir/drivers/staging/blackbox/* drivers/staging/blackbox/
    cp $oh_kernel_dir/drivers/staging/hievent/* drivers/staging/hievent/
    cp $oh_kernel_dir/drivers/staging/hilog/* drivers/staging/hilog/
    cp $oh_kernel_dir/drivers/staging/hisysevent/* drivers/staging/hisysevent/
    cp $oh_kernel_dir/include/dfx/hiview_hisysevent.h include/dfx/
    cp $oh_kernel_dir/include/linux/blackbox.h include/linux/
    cp $oh_kernel_dir/include/linux/blackbox_*.h include/linux/
    git add drivers/staging/blackbox/*
    git add drivers/staging/hievent/*
    git add drivers/staging/hilog/*
    git add drivers/staging/hisysevent/*
    git add include/dfx/*
    git add include/linux/blackbox.h
    git add include/linux/blackbox_*.h
}

make_oh_feature_patch $1 $2

    授予make_oh_feature_patch.sh执行权限。

    chmod +x make_oh_feature_patch.sh

  2. 执行下述命令。

    ./make_oh_feature_patch.sh /path/to/OpenHarmony-v5.1.0-Release/OpenHarmony/kernel/linux/linux-6.6 /path/to/oh_ss928.patch

    说明：

    • 上述/path/to/OpenHarmony-v5.1.0-Release/OpenHarmony/kernel/linux/linux-6.6和/path/to/oh_ss928.patch为举例，实际应用请传正确的路。

    • 要求传入OH内核源码的目录和SDK patch文件的绝对路径。执行完会将OH内核源码复制到在当前目录下的目录A，因此执行前要保证执行目录下没有目录名称为A的目录 。

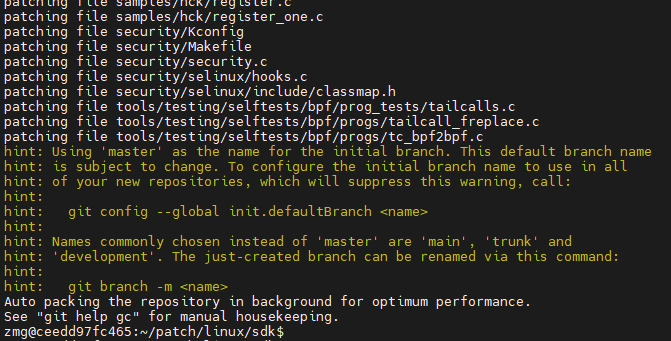

    图 1 执行make_oh_feature_patch.sh执行成功后截图

  3. 修改如下三个文件，添加修改中的加粗部分。

    1. A/drivers/staging/Kconfig

    ...
source "drivers/staging/vme_user/Kconfig"
source "drivers/staging/hilog/Kconfig"
source "drivers/staging/hievent/Kconfig"
source "drivers/staging/hisysevent/Kconfig"
source "drivers/staging/blackbox/Kconfig"
 endif # STAGING
...

    1. A/drivers/staging/Makefile

    ...
obj-$(CONFIG_XIL_AXIS_FIFO)    += axis-fifo/
obj-$(CONFIG_FIELDBUS_DEV)     += fieldbus/
obj-$(CONFIG_QLGE)     += qlge/
obj-$(CONFIG_HILOG)        += hilog/
obj-$(CONFIG_HIEVENT)      += hievent/
obj-$(CONFIG_HISYSEVENT)   += hisysevent/
obj-$(CONFIG_BLACKBOX)     += blackbox/
...

    1. A/scripts/Makefile.lib

    ...
ld_flags       = $(KBUILD_LDFLAGS) $(ldflags-y) $(LDFLAGS_$(@F))
DTC_INCLUDE    := $(srctree)/scripts/dtc/include-prefixes
DTC_INCLUDE    += $(srctree)/include
dtc_cpp_flags  = -Wp,-MMD,$(depfile).pre.tmp -nostdinc                    \
        $(addprefix -I,$(DTC_INCLUDE))
...

  4. 修改完后在目录A下使用git add添加修改过的文件。

    git add drivers/staging/Kconfig
git add drivers/staging/Makefile
git add scripts/Makefile.lib

  5. 在目录A下使用git比较两次提交的差异制作出oh_feature.patch

    git commit -m "Update to B"
git diff HEAD^ HEAD > ../oh_feature.patch

  6. 生成的oh_feature.patch在A目录的父目录下

内核编译

OH系统内核编译脚本在OpenHarmony/kernel/linux/build目录下, 编译前中会依次打入三个patch文件到内核源码: hdf.patch, oh_ss928.patch, oh_feature.patch。hdf.patch是OH代码中单独存放的hdf驱动相关的补丁，oh_ss928.patch就是第2章中制作的patch它主要包含了sdk的补丁，oh_feature.patch就是第3章中制作的patch它主要包含了OH系统特性的补丁。

生成内核编译配置

通过如下步骤生成OH内核编译配置文件：

  1. 复制SS928V100 SDK提供的默认内核编译配置文件/path/to/sdk/open_source/linux/linux-6.6.86/arch/arm64/configs/ss928v100_emmc_defconfig到ohos的目录下ohos/kernel/linux/config/linux-6.6/arch/arm64/configs/hispark_ss928v100_small_defconfig。

    说明： ss928v100_emmc_defconfig为emmc存储介质的配置，ss928v100_nand_defconfig为spi nand存储介质的配置。

  2. 在配置文件hispark_ss928v100_small_defconfig中添加如下的OH特性的内核选项配置，然后保存文件。

    CONFIG_STAGING=y
CONFIG_HILOG=y
CONFIG_HILOG_BUFFER_SIZE=4096
CONFIG_HIEVENT=y
CONFIG_BBOX_BUFFER_SIZE=2048
CONFIG_ANDROID_BINDER_IPC=y
CONFIG_ANDROID_BINDER_DEVICES="binder,hwbinder,vndbinder"

编译内核

在ohos目录下SS928V100单独编译内核的命令如下。

./build.sh --product-name=ipcamera_hispark_ss928v100_linux --ccache --no-prebuilt-sdk -T linux_kernel

编译结束之后会在out/hispark_ss928v100/ipcamera_hispark_ss928v100_linux/目录下生成编译产物。
