前言

概述

该文档为NNN向导性使用指导，主要介绍在板上运行NNN业务的主要步骤。

产品版本

与本文档相对应的产品版本如下。

产品名称

产品版本

SS928

V100

SS927

V100

读者对象

本文档主要适用于NNN开发人员。开发人员必须具备以下经验和技能：

  • 了解图像分析工具的基本概念。

  • 有一定的图像分析工具开发经验。

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号

说明

表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。

表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。

表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。

用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。

“须知”不涉及人身伤害。

对正文中重点信息的补充说明。

“说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修订记录

修订记录累积了每次文档更新的说明。最新版本的文档包含以前所有文档版本的更新内容。

文档版本

发布日期

修改说明

00B02

2025-11-15

第2次临时版本发布。

“3.1.1.2 交叉编译环境准备“、“4.2 前提条件“、“4.3 操作步骤“小节涉及修改

“3.1.1.3 交叉编译“小节工具链涉及修改

00B01

2025-09-15

第1次临时版本发布。

概述

Ascend NNN简介

Ascend NNN为新一代图像分析工具加速器，前端支持开源AA框架（Caffe/ONNX），后端支持NNN/CPU的异构计算，提供完整的软硬件计算加速方案。

部署架构

部署架构如图1所示。NNN环境包含PC端工具侧开发环境和单板侧板端环境，当一个训练好的模型过来后，首先可以经过AMCT（Advanced Model Compression Toolkit）进行量化，将模型中部分层量化为8bit计算，提升计算效率；其次使用ATC（Advanced Tensor Compiler）工具将量化后的模型或非量化的模型转换为Ascend NNN认识的离线模型；最后，离线模型放置在板端环境，即可进行推理。

图 1 部署架构

板端环境

板端环境中包含板端执行推理时需要的头文件、动态库、驱动ko以及sample。

开发环境

命令行方式开发环境：需要单独部署CANN软件包，采用命令行的方式进行安装和使用，具体方法请参见命令行方式开发环境安装。

该环境都可安装独立的AMCT工具，支持将原始的float32模型，量化为低bit，以提升推理性能。工具安装以及使用方法请参见《AMCT使用指南（Caffe）》、《AMCT使用指南（Pytorch）》等手册。

使用流程

本章节介绍原始训练好的模型如何在NNN上执行以及遇到问题的整体使用流程，运行流程如图1所示。

图 1 运行流程

下面以Caffe原始网络模型为例，说明运行流程：

  1. 当训练好的Caffe模型准备好后，可以直接使用ATC工具进行模型转换，也可以使用AMCT先进行量化，然后将量化后的Caffe模型再传给ATC工具进行离线模型转换。

  2. ATC离线模型转换后生成的om模型，可以在板端环境上使用ACL（Advanced Computing Language）做推理。

  3. 推理后如果遇到精度问题，可以选择Dump网络的中间层数据，和Caffe的Dump结果做比较，来定位是哪一层的问题。为了缩小范围，可以使用MindCmd上的子模型导出功能（当前仅支持Caffe模型），将问题范围缩小，再使用导出的子模型复现问题。

  4. 当推理性能不满足要求时，可以通过Profiling工具查看网络中每个算子的耗时以及带宽数据，可能通过分析瓶颈点，修改网络来提升整网性能。

说明： 上述流程中涉及参考手册如下：

  • AMCT：如果用户想使用量化特性提升推理性能，请参见《AMCT使用指南（Caffe）》、《AMCT使用指南（Pytorch）》，对训练好的模型进行量化，量化完成后再使用ATC工具进行模型转换。

  • ATC工具模型转换：请参见《ATC工具使用指南》，将训练好的模型转换成平台识别的离线模型，应用程序指定模型资源后即可进行推理；具体支持的Caffe算子规格请参见《ATC工具使用指南》算子规格说明章节。

  • 模型推理过程中精度或性能不达标：请参见《快速上手指南》“精度调优建议”和“性能问题分析及性能调优”章节。

NNN环境安装

板端环境安装

板端环境安装

  • 板端环境安装请参见《xxxx SDK 安装以及升级使用说明》。

  • SVP ACL接口使用说明请参见《应用开发指南》>“SVP ACL API参考”章节。

  • 需要将SVP_NNN相关库路径加入到系统环境变量LD_LIBRARY_PATH（如smp/a55_linux/mpp/out/lib/svp_nnn）。

  • 板端开发所依赖的文件清单如表1所示。

    表 1 板端开发依赖的文件

    文件类型

    文件名称

    头文件

    svp_acl.h

    svp_acl_base.h

    svp_acl_ext.h

    svp_acl_mdl.h

    svp_acl_prof.h

    svp_acl_rt.h

    库文件

    libsvp_acl.a

    libsvp_acl.so

    libsvp_aacpu.so

    libprotobuf-c.a

    libprotobuf-c.so.1

    ko文件

    xxxx_svp_nnn.ko

命令行方式开发环境安装

简介

CANN（Compute Architecture for Neural Networks）是针对AA场景推出的异构计算架构，通过提供多层次的编程接口，支持用户快速构建AA应用和业务。

本文档主要用于指导用户安装CANN开发环境，用于代码开发、编译等不依赖于设备的开发活动（例如ATC模型转换、算子和推理应用程序的纯代码开发）。开发环境搭建逻辑架构如图1所示。

图 1 开发环境

安装流程如图2所示。

图 2 安装流程

软件包获取

环境搭建前，请准备如表1所示CANN软件包，用户根据具体板端环境，选择其中一个软件包进行安装。

表 1 软件包说明

形态

包名

说明

Linux操作系统SoC形态软件包

Ascend-cann-toolkit_<version>_linux.x86_64.run

主要用于用户开发应用、自定义算子和模型转换。包含开发应用程序所需的库文件、开发辅助工具如ATC模型转换工具等。

其中_<version>_表示软件版本号。

安装前准备

环境要求

开发环境所要求的硬件及操作系统要满足以下条件。

表 1 Ubuntu系统所要求的环境信息

类别

版本限制

获取方式

注意事项

硬件

内存：最小4GB

-
  • 若Linux宿主机内存为4G，使用ATC工具进行模型转换时，建议Model文件大小不超过350M，如果超过此规格，操作系统可能会因为超过安全内存阈值而工作不稳定。
  • 若Linux宿主机配置升级，比如8G内存，则相应支持的操作对象规格按比例提升。

    例如，内存由4G升级到8G，则Model文件建议大小不超过700M。

操作系统

Ubuntu 18.04 x86_64

请从http://old-releases.ubuntu.com/releases/18.04.1/网站下载对应版本软件进行安装，可以下载桌面版：ubuntu-xxx-desktop-amd64.iso，或Server版：ubuntu-xxx-server-amd64.iso。

-

Python

3.7.5

请参见安装依赖。

-

gcc

7.4.0

请参见安装依赖。

-

g++

7.4.0

请参见安装依赖。

-

cmake

3.10.2

请参见安装依赖。

-

protobuf

3.13.0+

请参见安装依赖。

该依赖为精度比对工具和profiling工具使用，为python版本的软件。

创建安装及运行用户

运行用户为实际运行推理业务的用户；安装用户为实际安装软件包的用户，针对安装用户：

  • 若使用root用户安装，支持所有用户运行相关业务。

  • 若使用非root用户安装，该场景下安装及运行用户必须相同。

    • 若已有非root用户，则无需再次创建。

    • 若想使用新的非root用户，则需要先创建该用户，请参见如下方法创建。

创建非root用户操作方法如下，如下命令请以root用户执行。

  1. 创建非root用户。

    groupadd usergroup
useradd -g usergroup -d /home/username -m username -s /bin/bash

  2. 设置非root用户密码。

    passwd username

说明： 密码有效期为90天，您可以在/etc/login.defs文件中修改有效期的天数，或者通过chage命令来设置用户的有效期，详情请参见设置用户有效期。

检查源

安装过程需要下载相关依赖，请确保开发环境能够连接网络。

请在root用户下执行如下命令检查源是否可用。

apt-get update

如果命令执行报错，请检查网络是否连接或者把“/etc/apt/sources.list“文件中的源更换为可用的源。

配置安装用户权限

如果使用非root用户安装，apt-get需要用到提权命令，请用户自行获取所需的sudo权限。使用完成后请取消涉及高危命令的权限，否则有sudo提权风险。

安装依赖

如果安装用户为root，即CANN软件包的使用者为所有用户，请使用root用户安装依赖的gcc、python3.7.5等软件。如果安装用户为非root，即CANN软件包的使用者仅限于指定的非root用户，请使用su - username命令切换到非root用户安装依赖软件。

  1. 检查系统是否安装python依赖以及gcc等软件。

    分别使用如下命令检查是否安装gcc，make以及python依赖软件等。

    gcc --version
g++ --version
cmake --version
make --version
unzip --version
dpkg -l build-essential | grep build-essential | grep ii
dpkg -l zlib1g-dev| grep zlib1g-dev| grep ii
dpkg -l libbz2-dev| grep libbz2-dev| grep ii
dpkg -l libsqlite3-dev| grep libsqlite3-dev| grep ii
dpkg -l libssl-dev| grep libssl-dev| grep ii
dpkg -l libxslt1-dev| grep libxslt1-dev| grep ii
dpkg -l libffi-dev| grep libffi-dev| grep ii

    若分别返回如下信息则说明已经安装。

    gcc (Ubuntu 7.4.0-1ubuntu1~18.04.1) 7.4.0
g++ (Ubuntu 7.4.0-1ubuntu1~18.04.1) 7.4.0
cmake version 3.10.2
GNU Make 4.1
UnZip 6.00 of 20 April 2009, by Debian. Original by Info-ZIP.
build-essential 12.4ubuntu1  amd64        Informational list of build-essential packages
zlib1g-dev:amd64 1:1.2.11.dfsg-0ubuntu2 amd64        compression library - development
libbz2-dev:amd64 1.0.6-8.1ubuntu0.2 amd64        high-quality block-sorting file compressor library - development
libsqlite3-dev:amd64 3.22.0-1ubuntu0.2 amd64        SQLite 3 development files
libssl-dev:amd64 1.1.1-1ubuntu2.1~18.04.5 amd64        Secure Sockets Layer toolkit - development files
libxslt1-dev:amd64 1.1.29-5ubuntu0.2 amd64        XSLT 1.0 processing library - development kit
libffi-dev:amd64 3.2.1-8      amd64        Foreign Function Interface library (development files)

    否则请执行如下安装命令（如果只有部分软件未安装，则如下命令修改为只安装还未安装的软件即可）：

    sudo apt-get install -y gcc g++ cmake make unzip build-essential zlib1g-dev libbz2-dev libsqlite3-dev libssl-dev libxslt1-dev libffi-dev

    libsqlite3-dev需要在python安装之前安装，如果用户操作系统已经安装python3.7.5环境，在此之后再安装libsqlite3-dev，则需要重新编译python环境。

  2. 检查系统是否安装python开发环境。

    CANN软件包依赖python环境，分别使用命令python3.7.5 --version、python3.7 --version、pip3.7.5 --version检查是否已经安装，如果返回如下信息则说明已经安装。

    Python 3.7.5
pip 19.2.3 from /usr/local/python3.7.5/lib/python3.7/site-packages/pip (python 3.7)

    否则请根据如下方式安装python3.7.5。

    1. 使用wget下载python3.7.5源码包，可以下载到开发环境任意目录，命令为：

      wget https://www.python.org/ftp/python/3.7.5/Python-3.7.5.tgz

    2. 进入下载后的目录，解压源码包，命令为：

      tar -zxvf Python-3.7.5.tgz

    3. 进入解压后的文件夹，执行配置、编译和安装命令：

      cd Python-3.7.5
./configure --prefix=/usr/local/python3.7.5 --enable-loadable-sqlite-extensions --enable-shared
make
sudo make install

      其中“--prefix“参数用于指定python安装路径，用户根据实际情况进行修改。“--enable-shared“参数用于编译出libpython3.7m.so.1.0动态库，“--enable-loadable-sqlite-extensions“参数用于加载sqlite-devel依赖。

      本手册以--prefix=/usr/local/python3.7.5路径为例进行说明。执行配置、编译和安装命令后，安装包在/usr/local/python3.7.5路径，libpython3.7m.so.1.0动态库在/usr/local/python3.7.5/lib/libpython3.7m.so.1.0路径。

    4. 执行如下命令设置软链接：

      sudo ln -s /usr/local/python3.7.5/bin/python3 /usr/local/python3.7.5/bin/python3.7.5
sudo ln -s /usr/local/python3.7.5/bin/pip3 /usr/local/python3.7.5/bin/pip3.7.5

    5. 设置python3.7.5环境变量。

      1. 如果python安装用户为root：

        该场景下CANN软件包使用root用户进行安装，请在当前终端窗口直接执行如下命令设置环境变量。

        #用于设置python3.7.5库文件路径
export LD_LIBRARY_PATH=/usr/local/python3.7.5/lib:$LD_LIBRARY_PATH
#如果用户环境存在多个python3版本，则指定使用python3.7.5版本
export PATH=/usr/local/python3.7.5/bin:$PATH

        须知： 运行用户是root，不建议修改.bashrc，否则可能会影响其它系统提供的python工具的使用，如果仍想使用系统默认工具，请重新开启终端窗口。

      2. 如果python安装用户为非root：

        该场景下CANN软件包使用非root用户进行安装，请以非root用户在任意目录下执行vi ~/.bashrc命令，打开.bashrc文件，在文件最后一行后面添加如下内容。

        #用于设置python3.7.5库文件路径
export LD_LIBRARY_PATH=/usr/local/python3.7.5/lib:$LD_LIBRARY_PATH
#如果用户环境存在多个python3版本，则指定使用python3.7.5版本
export PATH=/usr/local/python3.7.5/bin:$PATH

        执行:wq!命令保存文件并退出，执行source ~/.bashrc命令使其立即生效。

    6. 安装完成之后，执行如下命令查看安装版本，如果返回相关版本信息，则说明安装成功。

      python3.7.5 --version
pip3.7.5 --version
python3.7 --version
pip3.7  --version

  3. 安装CANN软件包的相关依赖。

    安装前请先使用pip3.7.5 list命令检查是否安装相关依赖，若未安装，则安装命令如下（如果只有部分软件未安装，则如下命令修改为只安装还未安装的软件即可）。

    • 请在安装前配置好pip源，具体可参考配置pip源。

    • 安装前，建议执行命令pip3 install --upgrade pip进行升级，避免因pip版本过低导致安装失败。

    • 如下命令如果使用非root用户安装，需要在安装命令后加上--user，例如：pip3 install pathlib2 --user，安装命令可在任意路径下执行。

    表 2 依赖列表

    依赖名称

    版本号

    安装命令

    软件包下载路径

    google.protobuf

    >=3.13.0

    pip3.7.5 install protobuf==3.13.0 --user

    -

    psutil

    5.7.0

    pip3.7.5 install psutil==5.7.0 --user

    https://pypi.org/project/psutil/5.7.0/#files

    numpy

    >=1.13.3

    pip3.7.5 install numpy==1.13.3 --user

    https://pypi.org/project/numpy/1.13.3/#files

    scipy

    1.4.1

    pip3.7.5 install scipy==1.4.1 --user

    https://pypi.org/project/scipy/1.4.1/#files

    decorator

    >=4.4.0

    pip3.7.5 install decorator==4.4.0 --user

    https://pypi.org/project/decorator/4.4.0/#files

    sympy

    >= 1.5.1

    pip3.7.5 install sympy==1.5.1 --user

    https://pypi.org/project/sympy/1.5.1/#files

    cffi

    1.12.3

    pip3.7.5 install cffi==1.12.3 --user

    https://pypi.org/project/cffi/1.12.3/#files

    pyyaml

    -

    pip3.7.5 install pyyaml --user

    https://pypi.org/project/PyYAML/#files

    pathlib2

    -

    pip3.7.5 install pathlib2 --user

    https://pypi.org/project/pathlib2/#files

说明： 上述安装成功后返回信息中的版本号只是样例，请以实际环境中的返回信息为准。

上传软件包

使用CANN软件包的安装用户将获取的软件包上传到开发环境任意路径下。软件包存放路径支持大小写字母（a-z，A-Z）、数字（0-9）、下划线（_）、中划线（-）、句点（.（非相对路径））、单个/（文件名或目录不支持/）。

软件包安装

前提条件

请参见安装前准备完成安装前准备。

操作步骤

如下命令中的*****请替换为具体CANN软件包，命令中所涉及的${INSTALL_DIR}请替换为CANN软件包安装后文件存储路径。例如，$HOME/Ascend/ascend-toolkit/<version>/x86_64-linux。

  1. 以CANN软件包的安装用户登录开发环境，切换到软件包所在路径。

  2. 增加安装用户对软件包的可执行权限。

    在软件包所在路径执行ls -l命令检查安装用户是否有该文件的执行权限，若没有，请执行如下命令。

    chmod +x *.run

  3. 校验软件包。

    执行如下命令，校验软件包安装文件的一致性和完整性。

    ./*.run --check

  4. 执行如下命令进行安装（以下命令支持**--install-path=**_<path>_等参数，具体参数说明请参见参数说明/常用命令）。

    ./*.run --install

    说明：

    • 如果以root用户安装，建议不要安装在非root用户目录下，否则存在被非root用户替换root用户文件以达到提权目的的安全风险。

    • 如果要多个版本并存，请使用--install-path=<path>指定新版本的安装路径。

    • 如果默认安装路径下已经安装了其他架构NNN的版本，请使用--install-path=<path>指定新的安装路径。否则安装和更新将覆盖原有版本。

    若出现如下关键信息，则说明安装成功：

    [INFO] xxx install success

    • 软件包默认安装路径：root用户/usr/local/Ascend；非root用户$HOME/Ascend。

    • 安装详细日志路径：${INSTALL_DIR}/ascend_install.log。

    • 安装后软件包的安装路径、安装命令以及运行用户信息记录路径：${INSTALL_DIR}/<package_name>/ascend_install.info

    ${INSTALL_DIR}请替换为CANN软件包安装后文件存储路径。例如，$HOME/Ascend/ascend-toolkit/<version>/x86_64-linux。

  5. 配置环境变量。

    执行如下命令配置环境变量。

    source ${INSTALL_DIR}/script/setenv.sh

    ${INSTALL_DIR}请替换为CANN软件包安装后文件存储路径。例如，$HOME/Ascend/ascend-toolkit/<version>/x86_64-linux。

安装后处理

开发环境安装完毕，如果用户使用应用工程开发了相关程序，需要进行工程的编译和运行，用于生成相关二进制文件，进行工程编译之前，请先配置交叉编译环境。

根据开发环境安装时选择的CANN软件包的形态不同，交叉编译环境配置方法不同，当前版本仅支持Linux操作系统SoC形态的CANN软件包。

若安装的CANN软件包为Linux操作系统SoC形态，需要搭建交叉编译环境，具体方法请参考交叉编译环境准备。

常用操作

查询软件包版本号

  1. 以CANN软件包的安装用户登录软件包的安装环境。

  2. 进入CANN软件包安装后文件存储路径。 （如下以进入非root用户默认安装路径为例进行说明）

    cd $HOME/Ascend/ascend-toolkit/<version>/x86_64-linux

  3. 执行以下命令获取版本信息。

    cat ascend_toolkit_install.info

升级软件包

升级注意事项

  1. 升级过程禁止进行其他维护操作动作，软件版本升级过程中会导致业务中断，升级软件包后，不会影响正常业务。

  2. 为了减少对业务的影响，请提前切走业务或在业务量低时进行升级操作。

  3. 升级后，请确保所有组件的版本保持一致。

  4. 升级过程中的日志信息输出在：${INSTALL_DIR}/ascend_install.log文件中，${INSTALL_DIR}请替换为CANN软件包安装后文件存储路径。例如，$HOME/Ascend/ascend-toolkit/<version>/x86_64-linux。

操作步骤

  1. 以CANN软件包的安装用户将新的软件包上传到开发环境任意目录。

  2. 增加安装用户对软件包的可执行权限。

    在软件包所在路径执行ls -l命令检查安装用户是否有该文件的执行权限，若没有，请执行如下命令。

    chmod +x *.run

  3. 校验软件包。

    下载软件包后，执行如下命令校验软件包安装文件的一致性和完整性。

    ./*.run --check

  4. 执行如下命令进行升级。

    ./*.run --upgrade

    *****请替换为具体软件包名，如果升级过程中无错误信息提示，则表示升级成功。

  5. 检查升级后的版本号。

    升级后需要确保各组件的版本号一致。在软件包的安装路径下（例如，非root用户默认路径$HOME/Ascend/ascend-toolkit/<version>/x86_64-linux），执行如下命令查看所升级软件包版本是否正确。

    cat ascend_toolkit_install.info

关于升级保留文件的说明：

  • 如果用户在CANN软件包安装后文件存储路径有写权限的目录，自定义了文件，则升级时不会删除此类文件，保留的文件数据会继承到升级的版本中。

  • 如果用户修改了安装路径下的有写权限的已有文件（非用户自定义的），则升级时会删除此类文件。

解压软件包

如果用户想要解压CANN软件包，查看软件包中文件详细内容，则可以执行如下命令：

./*.run --noexec --extract=<path>

*****请替换为具体软件包名，<path>表示解压后文件所在目录，该目录无需用户手动建立，解压过程中会自动创建，例如：

./*.run --noexec --extract=./package，则命令执行后会自动将解压后的内容放在package目录。

卸载软件包

支持两种方式卸载，请使用软件包的安装用户根据实际情况选择其中一个方式卸载即可。

如下命令中的*****请替换为具体CANN软件包，命令中所涉及的${INSTALL_DIR}请替换为CANN软件包安装后文件存储路径。例如，$HOME/Ascend/ascend-toolkit/<version>/x86_64-linux。

软件包卸载

  1. 以软件包的安装用户登录软件包所在安装环境。

  2. 进入软件包所在路径，执行以下命令进行卸载。

    ./*.run --uninstall

    卸载完成后，若显示如下信息，则说明软件卸载成功：

    [INFO] xxx uninstall success

    xxx表示卸载的实际软件包名。

    • 如果安装时使用了--install-path指定了安装路径，卸载时需要使用--install-path指定卸载路径。

    • 如果安装路径包含多个版本，卸载时需要使用--install-path指定卸载版本的路径。

脚本卸载

  1. 以CANN软件包的安装用户登录软件包所在安装环境。

  2. 在任意路径分别执行如下命令卸载软件包：

    bash ${INSTALL_PATH}/ascend-toolkit/<version>/x86_64-linux/script/uninstall.sh

    其中，

    • ${INSTALL_PATH}为软件包基础安装路径，例如root用户默认安装路径/usr/local/Ascend；非root用户默认安装路径$HOME/Ascend，请根据实际情况进行替换。

    • <version>表示软件版本号。

    卸载完成后，若显示如下信息，则说明软件卸载成功：

    [INFO] xxx uninstall success

    xxx表示卸载的实际软件包名。卸载完成后，如果在原安装路径下存在未删除的软链接，则需要用户手动删除。

关于卸载保留文件的说明：

  • 如果用户在CANN软件包安装后文件存储路径有写权限的目录，自定义了文件，则卸载时不会删除此类文件，保留的文件数据会继承到新安装的版本中。

  • 如果用户修改了安装路径下的有写权限的已有文件（非用户自定义的），则卸载时会删除此类文件。

设置用户有效期

为保证用户的安全性，应设置用户的有效期，使用系统命令chage来设置用户的有效期。

命令为：

chage [-m mindays] [-M maxdays] [-d lastday] [-I inactive] [-E expiredate] [-W warndays] username

相关参数请参见表1。

表 1 设置用户有效期

参数

参数说明

-m

口令可更改的最小天数。设置为“0”表示任何时候都可以更改口令。

-M

口令保持有效的最大天数。设置为“-1”表示可删除这项口令的检测。

-d

上一次更改的日期。

-I

停滞时期。过期指定天数后，设定密码为失效状态。

-E

用户到期的日期。超过该日期，此用户将不可用。

-W

用户口令到期前，提前收到警告信息的天数。

-l

列出当前的设置。由非特权用户来确定口令或帐户何时过期。

说明：

  • 表1只列举出常用的参数，用户可通过chage --help命令查询详细的参数说明。

  • 日期格式为YYYY-MM-DD，如chage -E 2020-12-01 username表示用户username的口令在2020年12月1日过期。

  • username必须填写，填写时请替换为具体用户，默认为root用户。

举例说明：修改用户username的有效期为2020年12月01日。

chage -E 2020-12-01 username

配置pip源

配置pip源，配置方法如下：

  1. 使用软件包安装用户，执行如下命令：

    cd ~/.pip

    如果提示目录不存在，则执行如下命令创建：

    mkdir ~/.pip
cd ~/.pip

    在.pip目录下创建pip.conf 文件，命令为：

    touch pip.conf

  2. 编辑pip.conf文件。

    使用vi pip.conf命令打开pip.conf文件，写入如下内容：

    [install]
#可信主机，请根据实际情况进行替换。
trusted-host=xxx
[global]
#可用的源，请根据实际情况进行替换。
index-url=http://xxx

  3. 执行:wq!命令保存文件。

  4. （可选）如果更换pip源之后，仍旧无法连接网络，则可能是域名服务器改变导致，需要更换域名服务器IP地址，方法如下：

    1. 获取pip源更新后的域名服务器IP地址。

      在linux服务器执行如下命令获取新的域名服务器IP地址：

      ping 新的域名地址

      域名地址可以从更新后的pip源中获取，例如上述的trusted-host取值：

      ping xxx

    2. 将4.a中获取到的新的域名服务器IP地址写入/etc/resolv.conf文件。

      切换到root用户，执行vi /etc/resolv.conf命令打开/etc/resolv.conf，在该文件最后增加如下内容：

      nameserver 新的域名服务器IP地址

    3. 增加完成后，执行:wq!命令保存文件并退出。

附录

参数说明/常用命令

参数说明

软件包支持根据命令行完成一键式安装，各个命令之间可以配合使用，用户根据安装需要选择对应参数完成安装，所有参数都是可选参数。

安装命令格式： ./*.run [options]

详细参数请参见表1。

须知： 如果通过./*.run --help命令查询出的参数未解释在如下表格，则说明该参数预留或适用于其他芯片版本，用户无需关注。

表 1 安装包支持的参数说明

参数

说明

--help | -h

查询帮助信息。

--list

查询软件包文件列表。

--info

查询软件包构建信息。

--check

检查软件包的一致性和完整性。

--quiet

静默安装，跳过交互式信息。

使用该参数进行安装时，若安装目录权限大于755，则会提示安全风险，用户自行选择终止安装或选择其他权限为755的安装目录重新安装。

该参数需要与--install、--devel、--upgrade、--uninstall其中一个参数配合使用，例如./*.run --install --quiet

--noexec

不执行安装脚本。配套--extract=path使用。格式为：--noexec --extract=path

--extract=path

解压缩安装包中文件到指定目录。使用该参数时，用户无需手动建立指定的目录，解压过程中会自动创建，例如：

--noexec --extract=./package，则命令执行后会自动将解压后的内容放在package目录。

--tar arg1 [arg2 …]

对安装包执行tar命令，使用tar后面的参数作为命令的参数。例如执行--tar xvf命令，解压软件包的内容到当前目录。

--install

安装软件包。后面可以指定安装路径--install-path=<path>，也可以不指定安装路径，直接安装到默认路径下。

--uninstall

卸载已安装的软件。

--upgrade

升级已安装的软件。

  • 首次安装场景，系统默认安装到“/usr/local/Ascend”目录。
  • 非首次安装场景，仅支持从软件包所在路径升级。

--version

查询版本号。

--install-for-all

安装或升级时，允许其他用户具有安装群组的权限。

当安装或者升级携带该参数时，软件包中创建的目录及文件，其他用户权限=安装群组权限。

该参数需要与--install、--upgrade等其中一个参数配合使用，例如./*.run --install --install-for-all

说明：
  • 使用该参数将会存在权限过大的安全风险：其他所有用户都有权限访问安装目录，请谨慎使用。
  • 安装时如果使用该参数：
    • 如果安装路径不存在，则安装过程中会自动创建默认路径，例如$HOME/Ascend，该路径权限为755，其他用户可以正常使用。
    • 如果安装路径已存在，则请确保该目录权限至少为755，否则将会终止安装。

--install-path=<path>

指定安装路径，只支持指定绝对路径。

若通过该参数指定了安装路径，运行用户需要对指定的安装路径有可读写权限。安装路径支持大小写字母（a-z，A-Z）、数字（0-9）、下划线（_）、中划线（-）、句点（.（非相对路径））、单个/（文件名或目录不支持/）。

  • 若指定路径不存在，则安装时会自动创建目录，若有多层目录，则只有最后一层目录不存在时会自动创建。
  • 若指定路径已存在，请确保安装用户对该目录有可读，可写，可执行权限，并且：

    root用户安装场景下，如果使用--install-path=<path>指定安装路径，则请确保所有层级目录属主为root，并且所有层级目录权限至少为755，否则需要用户自行修改目录属主或者目录层级权限。

如不指定安装路径：root用户默认安装路径为/usr/local/Ascend；非root用户默认安装路径为$HOME/Ascend。

调试工具使用

板端环境部署好后，MindCmd通过ssh登录对应的板端环境，需要在板端环境搭建OpenSSH服务。

板端Linux环境OpenSSH服务搭建

交叉编译

依赖软件包准备

OpenSSH下载地址：https://cdn.openbsd.org/pub/OpenBSD/OpenSSH/portable/openssh-8.0p1.tar.gz

zlib 1.2.11: https://zlib.net/fossils/zlib-1.2.11.tar.gz

OpenSSL 1.1.1g: https://www.openssl.org/source/openssl-1.1.1g.tar.gz

交叉编译环境准备

获取发布包中的对应交叉编译器，aarch64-v01c01-linux-musl-clang或aarch64-v01c01-linux-gnu。交叉编译环境这里以x86_64的Ubuntu 18.04，交叉工具链aarch64-v01c01-linux-gnu为例。

前提条件

请使用软件包的安装用户切换到/opt/linux/x86-arm/aarch64-v01c01-linux-gnu-gcc/bin路径查看是否存在aarch64-v01c01-linux-gnu-g++交叉编译器：

  • 如果存在：

    在当前目录执行./aarch64-v01c01-linux-gnu-g++ --help命令检查交叉编译工具是否可用，若返回参数信息则说明可用。

  • 如果不存在，则说明aarch64-v01c01-linux-gnu-g++交叉编译器未安装，请参见如下步骤进行配置。

配置步骤

  • 解压工具链aarch64-v01c01-linux-gnu，工具链包名以发布包中版本为准。

    tar xvf gcc-*-aarch64-v01c01-linux-gnu.tgz
cd gcc-*-aarch64-v01c01-linux-gnu

  • 执行安装脚本(可以参考readme指定其他安装路径)：

    aarch64-v01c01-linux-musl安装方式为：

    sudo ./install_gcc_toolchain.sh

  • 查看安装情况：

    此时交叉编译器已被安装至/opt/linux/x86-arm路径下，所需的环境变量也已自动更新到/etc/profile中。执行以下命令应该能正常显示gcc版本。

    source /etc/profile && aarch64-v01c01-linux-gnu-gcc -v

交叉编译

zlib

解压zlib的源码压缩包，并进入解压后的目录

cd /home/yc
tar -zxvf zlib-1.2.11.tar.gz
cd zlib-1.2.11/

配置交叉编译器及安装路径：

CC=aarch64-v01c01-linux-gnu-gcc ./configure --prefix=$HOME/install/zlib

编译及安装：

make -j
make install
OpenSSL

解压OpenSSL的源码压缩包，并进入解压后的目录。

cd /home/yc
tar xf openssl-1.1.1g.tar.gz
cd openssl-1.1.1g

配置编译选项、交叉编译器及安装路径：

./config no-asm shared --cross-compile-prefix=aarch64-v01c01-linux-gnu- --prefix=$HOME/install/openssl

将生成的Makefile中的所有"-m64"修改为"-mabi=lp64"：

sed -i 's/-m64/-mabi=lp64/g' ./Makefile

图 1 修改前

图 2 修改后

注意： 如果是aarch64-v01c01-linux-musl-clang编译器，上述配置编译选项需改为：CC=aarch64-v01c01-linux-musl-clang ./config no-asm shared --prefix=$HOME/openssl，同时不需要做替换Makefile中的所有"-m64"的操作。

编译及安装：

注：make -j并行编译可能会失败，若失败可直接make

make -j
make install
OpenSSH

解压OpenSSH的源码压缩包，并进入：

cd /home/yc
tar xf openssh-8.0p1.tar.gz
cd openssh-8.0p1

配置：

./configure --host=aarch64-linux --with-libs --with-zlib=$HOME/install/zlib --with-ssl-dir=$HOME/install/openssl CC=aarch64-v01c01-linux-gnu-gcc AR=aarch64-v01c01-linux-gnu-ar --prefix=$HOME/install/openssh --exec-prefix=$HOME/install/openssh --disable-etc-default-login --disable-strip

编译及安装：

make -j
make install

注：install时若提示无权限创建/var/empty（privilege separation directory），则可以使用sudo创建后再使用chown改变owner，如果没有sudo权限，则修改Makefile文件中/var/empty路径为个人用户下路径：如：/tmp/install/var/empty，只要在板端也有相同路径即可，如图1所示。

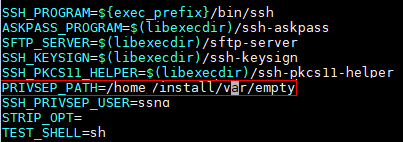

图 1 OpenSSH安装路径配置

再次执行make install，此时若提示ssh-keygen执行失败，如下代码所示，这是由于arm架构的可执行文件不识别，可暂时忽略，因为所需的文件（sshd, scp, ssh-keygen等）都已安装至目标路径。

/bin/mkdir -p /home/xxx/install/openssh/etc
/home/xxx/install/openssh/etc/ssh_config already exists, install will not overwrite
/home/xxx/install/openssh/etc/sshd_config already exists, install will not overwrite
/home/xxx/install/openssh/etc/moduli already exists, install will not overwrite
/bin/sh: line 1: ./ssh-keygen: cannot execute binary file: Exec format error
Makefile:388: recipe for target 'host-key' failed
make: *** [host-key] Error 126

图 2 OpenSSH安装完成

部署

挂载命令

  • 板端环境的操作系统为Linux时，在部署与调试后，使用过程中，若板端环境上的空间不足时，您可以使用mount命令将NFS服务器上的目录挂载到板端环境的指定目录。

    • 以root用户登录Linux服务器（Ubuntu操作系统），安装NFS服务并配置共享目录。

      在确保环境连网且源可用的前提下，安装NFS服务，可参考如下命令安装，如果安装过程中提示已安装NFS服务，则无需重复安装：

      apt-get install nfs-kernel-server

      在“/etc/exports”文件中配置共享目录，配置完成后，执行**/etc/init.d/nfs-kernel-server restart**命令重启NFS服务使配置生效。可参考如下配置段（添加在文件的末尾），斜体部分请根据实际情况替换，_服务器绝对路径_表示Linux服务器的共享目录，如不存在，请提前创建。

      服务器绝对路径 *(rw,sync,root_squash,anonuid=id*,anongid=gid*)

    • 命令示例如下，其中，_path_表示板端环境上的目录，需根据实际情况修改。

      mount -t nfs -o nolock,tcp NFS服务器IP地址:服务器绝对路径 path

首次部署操作

  1. 挂载

    mount -t nfs -o rsize=32768,wsize=32768 -o nolock -o tcp xx.xx.xx.xx:/home/$USER/ /tmp

  2. 切换至挂载目录，部署zlib和OpenSSL相关产物

    cd /tmp/install
cp zlib/lib/libz.so.1 /usr/lib/
cp openssl/lib/libcrypto.so.1.1 /usr/lib

  3. 切换至挂载目录，部署OpenSSH所需的可执行文件

    cd /tmp/install
cp openssh/sbin/sshd /usr/sbin/
cp openssh/bin/scp openssh/bin/ssh-keygen /usr/bin

  4. 使用ssh-keygen生成秘钥对

    mkdir /etc/ssh
ssh-keygen -t rsa -f /etc/ssh/ssh_host_rsa_key
# 回车两次打印如下：
Generating public/private rsa key pair.
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in /etc/ssh/ssh_host_rsa_key.
Your public key has been saved in /etc/ssh/ssh_host_rsa_key.pub.
The key fingerprint is:
SHA256:sirIxKjt/OtcVQh1bNSaHU6CQp7L6rI5tm8CtKznEF8 root@(none)
The key's randomart image is:
+---[RSA 3072]----+
|     .o..+o.     |
|     ..o.o+ +    |
|      o....B .   |
| .   . . .o o    |
|* . E + S        |
|oB . . +         |
|*+. . o          |
|++O+.o           |
| =B%O.           |
+----[SHA256]-----+

  5. 配置/etc/passwd

    vi /etc/passwd
# 添加如下配置
sshd:x:74:74:Privilege-separated SSH:/var/empty/sshd:/sbin/nologin

  6. 配置/etc/group

    vi /etc/group
# 添加如下配置
sshd:x:74:

  7. 创建privilege separation directory

    mkdir -p /var/empty

  8. 拷贝config至/etc并修改

    cp openssh/etc/sshd_config /etc/
vi /etc/sshd_config
# 1.修改sshd_config文件，使得可以使用root账号的账号密码登录
# PermitRootLogin prohibit-password改为
PermitRootLogin yes
# 2.修改在subsystem条目配置正确的sftp-server路径:
Subsystem       sftp    internal-sftp

  9. 修改ssh密码不为空

    #**注意**，[ssh默认不允许通过空密码登录]，如果登录账号原密码为空，需要通过passwd命令修改为非空密码。

  10. 启动sshd，需指定config和key的路径

    /usr/sbin/sshd -f /etc/sshd_config -h /etc/ssh/ssh_host_rsa_key

若发生如下报错：

  • 错误1：报错权限问题

    /tmp/install/var/empty must be owned by root and not group or world-writable.
# 解决：修改归属权限
chown -R root:root /var/

  • 错误2：修改ssh登陆密码，输入密码，如root，提示错误，忽略继续输入，则账号密码是root root

    passwd
Changing password for root
New password:
Bad password: too short
Retype password:
passwd: password for root changed by root

快速部署操作

完成交叉编译和首次部署操作操作后，下次启动sshd，可参考如下快速启动。

  1. 挂载

    mount -t nfs -o rsize=32768,wsize=32768 -o nolock -o tcp xx.xx.xx.xx:/home/$USER/ /tmp

  2. 启动sshd，需指定config和key的路径

    /usr/sbin/sshd -f /etc/sshd_config -h /etc/ssh/ssh_host_rsa_key

容器镜像构建

宿主机与容器操作系统兼容性关系

当前采用Ubuntu 18.04 x84_64 作为宿主机操作系统和容器的操作系统构建容器镜像，兼容性关系如表1所示。

表 1 宿主机与容器操作系统

宿主机OS

容器镜像OS

Ubuntu 18.04 x84_64

Ubuntu 18.04 x84_64

说明： 容器镜像OS场景只支持客户运行态业务，不支持开发态。

前提条件

操作步骤

  1. 登录服务器。

  2. 创建软件包上传路径，在Dockerfile文件同级目录下新建Resources目录。

    以“/home/$USER”为例，若/home/$USER下存放构建镜像所需的Dockerfile，则需在该路径下新建一个Resources文件夹存放项目所需软件包及相关文件（如 表1所示）。

    mkdir -p /home/$USER/Resources

  3. 将表1所示软件包及相关文件上传至服务器“/home/$USER/Resources”目录下。

    用户也可将prebuild.sh上传至Resources目录下，通过执行prebuild.sh脚本，通过执行脚本下载镜像构建所需的第三方软件包。

    chmod 755 ./prebuild.sh
./prebuild.sh

    说明： 用户可根据指定编译的平台，如GPU或CPU，更改prebuild.sh中软件包的下载版本（默认下载GPU版本的软件包）。

  4. 准备Dockerfile上传至服务器“/home/$USER”(即软件包文件夹Resources的同级目录下)。

    已为用户提供了多种场景下的基础镜像Dockerfile文件，请用户根据实际情况结合自身理解进行二次开发。

    如若用户不需进行修改，可将提供的基础镜像Dockerfile直接拷贝到“/home/$USER”目录下。

    镜像构建文件夹层级目录如下。

    ├── /home/$USER
      ├──Resources
           ├── aarch64-{version}-linux.tgz
           ├── SVP_NNN_PC_{version}.tgz
           ├── Makefile.config
           ├── Mirror_conf.sh
           ├── ......
      ├──Dockerfile

    说明：

    • $USER表示用户自定义文件夹，该目录为Docker镜像构建目录，用户在该目录下新建Resources文件夹。

    • 由于Dockerfile文件里有安装第三方软件包，如第三方软件出现漏洞，请用户自行修复。

    • 对于 gcc-{version}-aarch64-v01c01-linux-gnu.tgz和 SVP_NNN_PC_{version}.tgz ，仅允许放置一个版本的软件包在 /home/$USER/Resources 进行Docker镜像构建。

    • 请检查Resources目录下是否仅存放表1中所提及的文件及软件包，引入其他文件或软件包可能导致镜像构建失败。

  5. 进入软件包所在目录，执行以下命令，构建容器镜像。

    其中 image 表示镜像名称，tag 表示标签，用户根据实际情况进行修改。

    docker build -t image:tag .

    当出现“Successfully built xxx”表示镜像构建成功，注意不要遗漏命令结尾的“.”。

    说明：

    • 如使用docker build 命令进行镜像构建时，出现下载超时问题或无法下载的问题，请用户核对 Mirror_conf.sh 中的镜像源是否配置正确，考虑是否更换更为合适的镜像源。

    • 生态开源构建版本使用dockerfile进行构建时，如果使用的是欧拉工具链，欧拉工具链需要在构建后的docker容器中单独安装，请先按以下命令修改原有Dockerfile校验：

    sed -i '/Missing cross-compilation chain/d' Dockerfile

  6. 构建完成后，执行以下命令查看镜像信息。

    docker images

    显示示例：

编写示例

  1. Dockerfile 编写示例

    用户可根据需要自行修改Dockerfile中的内容。

    From ubuntu:18.04

ARG Resources_PATH=/root/Resources
ENV Install_PATH=/usr/local

COPY /Resources ${Resources_PATH}
RUN apt-get update \
&& apt-get install vim
......
RUN mkdir ${Install_PATH}/caffe \
&& cd ${Install_PATH}/caffe
......
WORKDIR /root
EXPOSE 22

  2. Mirror_conf.sh 编写示例

    如用户Ubuntu 18.04 中配置的镜像源在Docker镜像构建中无法正常下载所需软件包，则用户需参考Mirror_conf.sh修改合适的镜像源。

    下述示例中，设置了http://mirrors.aliyun.com为镜像源，该镜像源并不一定适用所有的环境，请用户选择适合的镜像源进行替换。

    #!/bin/bash
# Mirror source configuration

# The following configuration of mirror sources is for reference only.
# You need to configure proper mirror sources based on your environment requirements.
# Configure the image source according to the following example to ensure that the software package can be downloaded during image construction.

############## Modify the following information as required .##################
# cp -a /etc/apt/sources.list /etc/apt/sources.list.bak
# sed -i "s@http://.*archive.ubuntu.com@http://mirrors.aliyun.com@g" /etc/apt/sources.list
# sed -i "s@http://.*security.ubuntu.com@http://mirrors.aliyun.com@g" /etc/apt/sources.list
# mkdir -p /root/.pip/
# echo '[global]' >> /root/.pip/pip.conf
# echo 'trusted-host=mirrors.aliyun.com' >> /root/.pip/pip.conf
# echo 'index-url=http://mirrors.aliyun.com/pypi/simple' >> /root/.pip/pip.conf

部署容器

说明： 在docker容器中使用MindCmd时，启动容器指令有差异，如需在容器中使用MindCmd，请参考《MindCmd使用指南》“13.3 Docker容器中使用MindCmd”章节。

  1. 运行容器

    在运行环境中执行如下命令基于新的镜像运行一个容器，相关参数说明如表1所示。

    CPU启动容器示例：

    docker run -itd
     --shm-size=1g
     -v /tmp/.X11-unix:/tmp/.X11-unix
     -v ${host_mount_dir}:${host_mount_dir}
     -p ${port}:22
     --name ${container_name}
     ${image_name}

    GPU启动容器示例：

    docker run -itd
     --gpus all
     --shm-size=1g
     -v /tmp/.X11-unix:/tmp/.X11-unix
     -v ${host_mount_dir}:${host_mount_dir}
     -p ${port}:22
     --name ${container_name}
     ${image_name}

    说明：

    • 上下文参数中以变量符"${ }"形式描述的参数需要用户根据自己的环境进行填写，其他参数直接添加到执行命令中即可。 示例：如果用户挂载的数据卷为“/home/xxx”，那么对应填写的参数 -v ${host_mount_dir}:${host_mount_dir}为“-v /home/xxx:/home/xxx”。 示例：如果用户分配的端口为“40001”，那么对应填写的参数 :“-p ${port}:22”为“-p 40001:22”。 类似-itd、--gpus all等参数则直接拼接到命令当中，无需进行修改。

    • 当容器中没有配置与宿主机同uid、gid的用户时，挂载目录会被修改权限，可通过“sudo chown -R ${user}:${group} ${mount_path}”的方式修改挂载目录权限。

    • 上下文参数中以变量符"${ }"形式描述的参数需要用户根据自己的环境进行填写，其他参数直接添加到执行命令中即可。

    • Docker启动命令参数有顺序限制，请勿自行调整参数顺序，否则在使用上可能受到影响。

    表 1 运行容器命令参数说明

    参数

    说明

    -itd

    -i：以交互模式运行容器

    -t：为容器重新分配一个伪输入终端

    -d: 后台运行容器

    -v /tmp/.X11-unix:/tmp/.X11-unix

    设置容器共享主机unix套接字

    -v ${host_mount_dir}:${host_mount_dir}

    挂载文件夹，用于宿主机与容器文件资源共享。${host_mount_dir}路径要求为服务器侧已存在路径，且前后${host_mount_dir}填写的路径应该保持一致。如需在容器中使用MindCmd上板功能，该参数不可省略。

    -p ${port}:22

    将容器ssh端口22映射到宿主机的某个端口，宿主机上的端口不能被占用，可执行“netstat -anp |grep 端口号 ”，如果没有回显，表示端口未被占用。

    --name ${container_name}

    为容器指定一个名称

    ${image_name}

    运行容器使用的镜像。格式为“镜像名称:镜像标签”，请根据实际情况修改

    --gpus all

    gpu编译模式下，初始化cuda容器

    --shm-size=1g

    推荐设置共享内存大小为1g，不加该参数时docker默认shm大小为64MB，用户可根据实际需要调整设置该参数。

  2. 容器使用示例。

  3. 启动容器并进入容器(如容器关闭)，其中${container_name}为启动容器时配置的容器名称。

     docker start ${container_name}
 docker exec -it ${container_name} /bin/bash

    执行该命令后，如果命令行显示带有“<SVP_Docker>”标识，则表示已经运行并进入该容器。

    <SVP_Docker> [root@g5500-cuda]:~$

  4. 初次使用时，进入容器后需执行passwd指令设置root用户密码，并启动ssh服务。

     passwd root
 service ssh start

  5. 新建终端，登录宿主机服务器，以ssh方式连接容器，并输入步骤2设置的密码，其中${port}为启动时容器时分配的映射端口。

     ssh -X root@{宿主机IP} -p ${port}

注意：

  • 镜像构建过程中，软件的安装路径为：/usr/local，用户进入容器后如需确认软件安装位置，可定位到该路径下。

  • 用户如果需要引入自定义算子层，请自行通过custom.proto重新编译Caffe。

  • 如果在docker容器的用户路径下手动安装CANN软件包出现报错，如图1所示。 请为用户文件夹配置权限为755，示例：chmod -R 755 /root。 步骤3的操作，用户也可使用Xserver新建ssh连接，ip填写docker宿主机的ip，端口选择运行容器时配置的端口号。（可选）

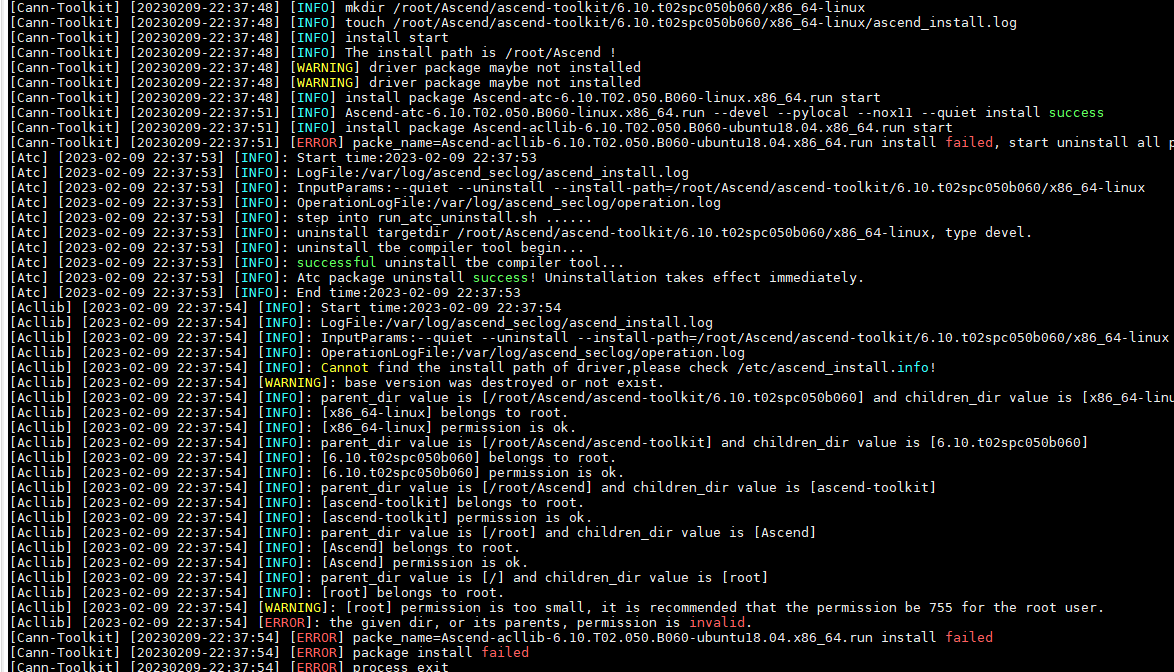

图 1 CANN软件包报错示意图
