前言¶

产品版本

与本文档相对应的产品版本如下。

产品名称	产品版本
SS928	V100
SS927	V100

说明： 本文以SS928V100描述为例，未有特殊说明，SS927V100与SS928V100内容一致。

读者对象

本文档（本指南）主要适用于以下工程师：

技术支持工程师
软件开发工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号	说明
	表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。
	表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。
	表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。
	用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。
	对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修订记录

修订记录累积了每次文档更新的说明。最新版本的文档包含以前所有文档版本的更新内容。

文档版本	发布日期	修改说明
00B01	2025-09-15	第1次临时版本发布。

MIPI使用指南¶

概述¶

MIPI Rx通过低电压差分信号接收原始视频数据，将接收到的串行差分信号（serial differential signal）转化为DC（Digital Camera）时序后传递给下一级模块VICAP（Video Capture）

MIPI Rx支持MIPI D-PHY、LVDS（Low-Voltage Differential Signal）、HiSPi（High-Speed Serial Pixel Interface）等串行视频信号输入，同时兼容DC视频接口。

重要概念¶

MIPI

MIPI的全称是Mobile Industry Processor Interface(移动行业处理器接口)，本文描述的MIPI接口特指物理层使用D-PHY传输规范，协议层使用CSI-2的通信接口。
LVDS

LVDS的全称是Low Voltage differential Signaling(低压差分信号)，通过同步码区分消隐区和有效数据。
Lane

用于连接发送端和接收端的一对高速差分线，即可以是时钟Lane，也可以是数据Lane。
同步码

MIPI接口使用CSI-2里面的短包进行同步，LVDS使用同步码区分有效数据和消隐区。LVDS有两种同步方式：
- 使用SOF/EOF表示帧起始和结束，使用SOL/EOL表示行的起始和结束。同步方式如图1所示。

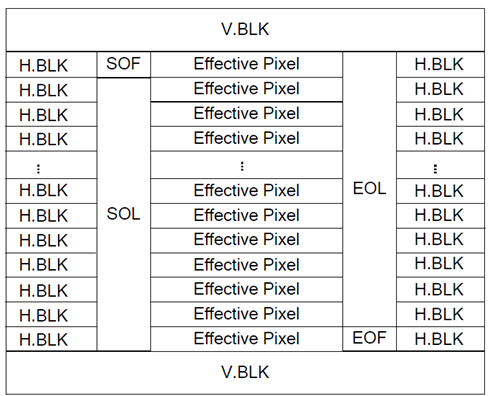

  图 1 SOF/EOF/SOL/EOL同步方式
- 使用SAV(invalid) EAV(invalid)表示消隐区的无效数据开始和结束，使用SAV(valid) EAV(valid)表示有效像素数据的开始和结束。

  每个同步码由4个字段组成，每个字段的位宽与像素数据位宽保持一致。前3个字段为固定基准码字，第4个字段由sensor厂家确定。

  由于不同的sensor可能会有不同的同步码，所以需要根据sensor配置同步码。同步方式如图2所示。

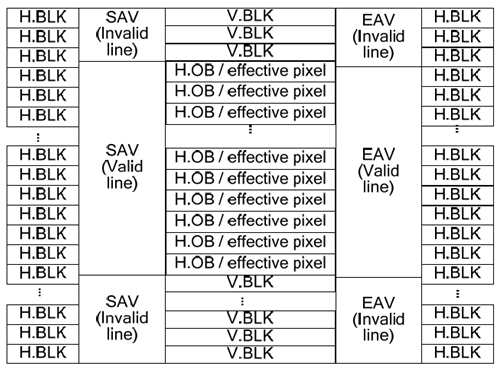

  图 2 SAV/EAV同步方式

功能描述¶

MIPI Rx是一个支持多种差分视频输入接口的采集单元，通过combo-PHY接收MIPI/LVDS/sub-LVDS/HiSPi/DC接口的数据，通过不同的功能模式配置，MIPI Rx可以支持多种速度和分辨率的数据传输需求，支持多种外部输入设备。最大支持Lane个数如表1所示。

表 1 最大支持Lane的个数

解决方案	最大支持lane数
SS928V100	MIPI Rx最大支持8Lane MIPI输入或8Lane LVDS输入。

MIPI Rx能同时对接多个sensor，最多对接sensor的数目如表2所示。

表 2 最大对接sensor数目

解决方案	对接sensor数目
SS928V100	4

MIPI Rx最大能同时对接不同数量的sensor，每个sensor需要的Lane也不尽相同。因此用户需要确定MIPI Rx的LANE分布模式。具体的Lane分布模式请参见表3。

表 3 MIPI Rx Lane分布模式

解决方案	Mode	DEV0	DEV1	DEV2	DEV3
SS928V100	0	L0~L7	N	N	N
	1	L0~L3	N	L4~L7	N
	2	L0~L3	N	L4，L6	L5，L7
	3	L0，L2	L1，L3	L4，L6	L5，L7

MIPI Rx具体的Lane管脚连接请参见表4。

表 4 MIPI Rx Lane管脚关系图

解决方案	LANE	MIPI0	MIPI1	MIPI2	MIPI3
SS928V100	Lane0	√	-	-	-
	Lane1	√	√	-	-
	Lane2	√	-	-	-
	Lane3	√	√	-	-
	Lane4	√	-	√	-
	Lane5	√	-	√	√
	Lane6	√	-	√	-
	Lane7	√	-	√	√

API参考¶

MIPI Rx提供对接sensor时序的功能。提供ioctl接口，可用的命令如下：

OT_MIPI_SET_DEV_ATTR：设置MIPI设备属性。
OT_MIPI_SET_HS_MODE：设置MIPI Rx的Lane分布。
OT_MIPI_SET_PHY_CMVMODE ：设置共模电压模式。
OT_MIPI_RESET_SENSOR：复位sensor。
OT_MIPI_UNRESET_SENSOR：撤销复位sensor。
OT_MIPI_RESET_MIPI：复位MIPI Rx。
OT_MIPI_UNRESET_MIPI：撤销复位MIPI Rx。
OT_MIPI_ENABLE_MIPI_CLOCK：打开MIPI设备的时钟。
OT_MIPI_DISABLE_MIPI_CLOCK：关闭MIPI设备的时钟。
OT_MIPI_ENABLE_SENSOR_CLOCK：打开SENSOR的时钟。
OT_MIPI_DISABLE_SENSOR_CLOCK：关闭SENSOR的时钟。
OT_MIPI_SET_EXT_DATA_TYPE：设置MIPI扩展DATA TYPE的属性。

MIPI Tx提供对接显示屏、级联的功能。提供ioctl接口，可用的命令如下：

OT_MIPI_TX_SET_DEV_CFG：设置MIPI Tx设备的属性。
OT_MIPI_TX_SET_CMD：设置发送给MIPI Tx设备的命令数据。
OT_MIPI_TX_GET_CMD：用于从外围设备读取信息。
OT_MIPI_TX_ENABLE：使能MIPI Tx设备。
OT_MIPI_TX_DISABLE：禁用MIPI Tx设备。

OT_MIPI_SET_DEV_ATTR¶

【描述】

设置MIPI Rx设备属性。

【定义】

#define OT_MIPI_SET_DEV_ATTR _IOW(OT_MIPI_IOC_MAGIC, 0x01, combo_dev_attr_t)

【参数】

combo_dev_attr_t类型的指针。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno

【解决方案差异】

无。

【需求】

头文件：ot_mipi_rx.h

【注意】

除了配置OT_MIPI_SET_DEV_ATTR之外，还需要配置以下接口。
设置模式：接口为OT_MIPI_SET_HS_MODE。
打开MIPI时钟：接口为OT_MIPI_ENABLE_MIPI_CLOCK。
复位MIPI：接口为OT_MIPI_RESET_MIPI。
打开SENSOR的时钟：接口为OT_MIPI_ENABLE_SENSOR_CLOCK。
复位SENSOR：接口为OT_MIPI_RESET_SENSOR。
撤销复位MIPI：接口为OT_MIPI_UNRESET_MIPI。
撤销复位SENSOR：接口为OT_MIPI_UNRESET_SENSOR。
推荐的配置流程如下：
1. 设置模式。
2. 打开多路MIPI时钟。
3. 复位多路SENSOR所对接的MIPI Rx。
4. 打开多路SENSOR所连接的时钟。
5. 复位对接的所有SENSOR。
6. 配置MIPI Rx设备属性。
7. 撤销复位多路SENSOR所对接的MIPI Rx。
8. 撤销复位对接的所有SENSOR。
推荐的退出流程如下：
1. 复位多路对接的SENSOR。
2. 关闭多路SENSOR所连接的时钟。
3. 复位多路SENSOR所对接的MIPI Rx。
4. 清除多路SENSOR所对接的MIPI Rx设备的配置。
5. 关闭多路MIPI时钟。
操作SENSOR复位信号线和时钟信号线会对所连接到该信号线的所有SENSOR都产生效果。

【相关数据类型及接口】

OT_MIPI_SET_HS_MODE
OT_MIPI_RESET_SENSOR
OT_MIPI_UNRESET_SENSOR
OT_MIPI_RESET_MIPI
OT_MIPI_UNRESET_MIPI

OT_MIPI_SET_HS_MODE¶

【描述】

设置MIPI Rx的Lane分布模式。

【定义】

#define OT_MIPI_SET_HS_MODE _IOW(OT_MIPI_IOC_MAGIC, 0x0b, lane_divide_mode_t)

【参数】

lane_divide_mode_t类型的指针。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

在接多路sensor输入时，建议在初始时根据硬件连接对整个lane分布进行全局的lane分布模式的设定，在之后的多路sensor采集过程中不能再调用此接口，否则可能对其他sensor采集有影响。

OT_MIPI_SET_PHY_CMVMODE¶

【描述】

设置共模电压模式。

【定义】

#define OT_MIPI_SET_PHY_CMVMODE _IOW(OT_MIPI_IOC_MAGIC, 0x04, phy_cmv_t)

【参数】

phy_cmv_t类型的指针。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_RESET_SENSOR¶

【描述】

复位sensor。

【定义】

#define OT_MIPI_RESET_SENSOR _IOW(OT_MIPI_IOC_MAGIC, 0x05, sns_rst_source_t)

【参数】

sns_rst_source_t SENSOR复位信号线编号。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_UNRESET_SENSOR¶

【描述】

撤销复位sensor。

【定义】

#define OT_MIPI_UNRESET_SENSOR _IOW(OT_MIPI_IOC_MAGIC, 0x06, sns_rst_source_t)

【参数】

sns_rst_source_t SENSOR复位信号线编号。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_RESET_MIPI¶

【描述】

复位MIPI_Rx。

【定义】

#define OT_MIPI_RESET_MIPI _IOW(OT_MIPI_IOC_MAGIC, 0x07, combo_dev_t)

【参数】

combo_dev_t设备号。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno

【解决方案差异】

解决方案类型	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_UNRESET_MIPI¶

【描述】

撤销复位MIPI_Rx。

【定义】

#define OT_MIPI_UNRESET_MIPI _IOW(OT_MIPI_IOC_MAGIC, 0x08, combo_dev_t)

【参数】

combo_dev_t设备号。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_ENABLE_MIPI_CLOCK¶

【描述】

打开MIPI设备的时钟。

【定义】

#define OT_MIPI_ENABLE_MIPI_CLOCK _IOW(OT_MIPI_IOC_MAGIC, 0x0c, combo_dev_t)

【参数】

combo_dev_t 设备号。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_DISABLE_MIPI_CLOCK¶

【描述】

关闭MIPI设备的时钟。

【定义】

#define OT_MIPI_DISABLE_MIPI_CLOCK _IOW(OT_MIPI_IOC_MAGIC, 0x0d, combo_dev_t)

【参数】

combo_dev_t 设备号。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_ENABLE_SENSOR_CLOCK¶

【描述】

打开SENSOR的时钟。

【定义】

#define OT_MIPI_ENABLE_SENSOR_CLOCK _IOW(OT_MIPI_IOC_MAGIC, 0x10, sns_clk_source_t)

【参数】

SENSOR的时钟设备源编号。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_DISABLE_SENSOR_CLOCK¶

【描述】

关闭SENSOR的时钟。

【定义】

#define OT_MIPI_DISABLE_SENSOR_CLOCK _IOW(OT_MIPI_IOC_MAGIC, 0x11, sns_clk_source_t)

【参数】

SENSOR的时钟设备源编号。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【解决方案差异】

解决方案	是否支持
SS928V100	支持

【需求】

头文件：ot_mipi_rx.h

【注意】

无。

OT_MIPI_SET_EXT_DATA_TYPE¶

【描述】

设置MIPI扩展DATA TYPE的属性。

【定义】

#define OT_MIPI_SET_EXT_DATA_TYPE _IOW(OT_MIPI_IOC_MAGIC, 0x12, ext_data_type_t)

【参数】

ext_data_type_t类型的指针。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【需求】

头文件：ot_mipi_rx.h

【注意】

该接口主要用于接收sensor内嵌数据，请注意设备属性中的宽高需要加上内嵌数据的宽高(有效像素宽高+内嵌数据宽高)。
该接口只适用于MIPI接入；LVDS输入配置本接口可能导致异常。

OT_MIPI_TX_SET_DEV_CFG¶

【描述】

设置MIPI Tx设备的属性。

【定义】

#define OT_MIPI_TX_SET_DEV_CFG _IOW(OT_MIPI_TX_IOC_MAGIC, 0x01, combo_dev_cfg_t)

【参数】

MIPI Tx设备属性。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【需求】

头文件：ot_mipi_tx.h

【注意】

必须在执行OT_MIPI_TX_ENABLE前，即使能前调用此接口。
执行该接口后，MIPI_TX将默认设置为LP（Lower Power）模式，LP时钟设置为：关闭。

OT_MIPI_TX_SET_CMD¶

【描述】

设置发送给MIPI Tx设备的命令数据。

【定义】

#define OT_MIPI_TX_SET_CMD _IOW(OT_MIPI_TX_IOC_MAGIC, 0x02, cmd_info_t)

【参数】

发送给MIPI Tx设备的命令信息。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【需求】

头文件：ot_mipi_tx.h

【注意】

必须在执行OT_MIPI_TX_ENABLE前，即使能前调用此接口。
必须在执行OT_MIPI_TX_SET_DEV_CFG后，即配置设备后调用此接口。
此接口执行成功与否依赖硬件或lane链路的连通性，连通性异常，则返回失败。

OT_MIPI_TX_GET_CMD¶

【描述】

用于从外围设备读取信息。

【定义】

#define OT_MIPI_TX_GET_CMD _IOWR(OT_MIPI_TX_IOC_MAGIC, 0x04, get_cmd_info_t)

【参数】

详见get_cmd_info_t结构体说明。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【需求】

头文件：ot_mipi_tx.h

【注意】

在执行OT_MIPI_TX_ENABLE后，调用此接口，存在概率读失败的情况。
必须在执行OT_MIPI_TX_SET_DEV_CFG后，即配置设备后调用此接口。
此接口执行成功与否依赖硬件或lane链路的连通性，连通性异常，则返回失败。

OT_MIPI_TX_ENABLE¶

【描述】

使能MIPI Tx设备。

【定义】

#define OT_MIPI_TX_ENABLE _IO(OT_MIPI_TX_IOC_MAGIC, 0x03)

【参数】

无。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【需求】

头文件：ot_mipi_tx.h

【注意】

使能前，必须调用OT_MIPI_TX_SET_DEV_CFG对设备进行配置。
此接口调用后MIPI_TX将工作于HS模式（High Speed），LP时钟设置为：打开。

OT_MIPI_TX_DISABLE¶

【描述】

禁用MIPI Tx设备。

【定义】

#define OT_MIPI_TX_DISABLE _IO(OT_MIPI_TX_IOC_MAGIC, 0x05)

【参数】

无。

【返回值】

返回值	描述
0	成功。
-1	失败，并设置errno。

【需求】

头文件：ot_mipi_tx.h

【注意】

此接口调用后MIPI_TX将工作于LP模式（Lower Power），LP时钟设置为：关闭。
设备禁用后需要使用OT_MIPI_TX_SET_DEV_CFG重新设置设备属性，才可使能设备。

数据类型¶

MIPI Rx相关数据类型定义如下：

OT_MIPI_IOC_MAGIC：MIPI Rx ioctl命令的幻数。
combo_dev_t：MIPI Rx设备类型。
SNS_MAX_RST_SOURCE_NUM：SENSOR的复位信号线个数。
SNS_MAX_CLK_SOURCE_NUM：SENSOR的时钟信号线个数。
sns_rst_source_t：SENSOR的复位信号线编号，软件上称为SENSOR的复位源。
sns_clk_source_t：SENSOR的时钟信号线编号，软件上称为SENSOR的时钟源。
MIPI_RX_MAX_DEV_NUM：MIPI Rx支持的设备数。
COMBO_MAX_LANE_NUM：设备最大支持的Lane数量。
MAX_LANE_NUM_PER_LINK：MIPI Rx一个link的Lane数。
MIPI_LANE_NUM：MIPI Rx的MIPI设备支持的最大Lane数。
LVDS_LANE_NUM：LVDS/HiSPi接口支持的Lane数量。
WDR_VC_NUM：定义最多支持的Virtual Chnnael数量。
SYNC_CODE_NUM：定义LVDS每个Virtual Channel的同步码数量。
MAX_EXT_DATA_TYPE_NUM：定义扩展DATE TYPE的数量。
lane_divide_mode_t：MIPI Rx的Lane分布。
input_mode_t：MIPI Rx输入接口类型。
mipi_data_rate_t：MIPI Rx输入速率。
img_rect_t：crop属性。
data_type_t：传输的数据类型。
ext_data_type_t：MIPI 扩展data type属性。
mipi_wdr_mode_t：MIPI WDR模式。
mipi_dev_attr_t：MIPI设备属性。
lvds_wdr_mode_t：LVDS WDR模式。
lvds_sync_mode_t：LVDS同步方式。
lvds_bit_endian_t：比特位大小端模式。
lvds_vsync_type_t：LVDS vsync类型。
lvds_vsync_attr_t：LVDS vsync参数。
lvds_fid_type_t：Frame identification Id类型。
lvds_fid_attr_t：Frame indentification Id配置信息。
lvds_dev_attr_t：LVDS/SubLVDS/HiSPi设备属性。
phy_cmv_mode_t：PHY共模电压模式。
phy_cmv_t：PHY共模电压配置信息。
combo_dev_attr_t：combo设备属性。
OT_MIPI_TX_IOC_MAGIC：MIPI Tx ioctl命令的幻数。
LANE_MAX_NUM：定义MIPI Tx支持的最大Lane数。
MIPI_TX_SET_DATA_SIZE：定义MIPI TX长指令支持的最大数据长度。
MIPI_TX_GET_DATA_SIZE：定义MIPI TX读指令支持的最大数据长度。
ATTRIBUTE：定义编译时对齐字节数。
out_mode_t：MIPI Tx输出或外设操作模式。
mipi_tx_work_mode_t：MIPI Tx 工作模式。
video_mode_t：MIPI Tx视频模式或视频格式，或包序列格式。
out_format_t：MIPI Tx输出数据格式。
sync_info_t：MIPI Tx设备同步信息。
combo_dev_cfg_t：MIPI Tx设备属性。
cmd_info_t：发送给MIPI Tx设备的命令信息。
get_cmd_info_t：发送给MIPI Tx设备的命令信息。

OT_MIPI_IOC_MAGIC¶

【说明】

MIPI Rx ioctl命令的幻数。

【定义】

#define OT_MIPI_IOC_MAGIC   'm'

【成员】

无

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无

combo_dev_t¶

【说明】

MIPI Rx设备类型。

【定义】

typedef unsigned int combo_dev_t;

【解决方案差异】

解决方案	MIPI设备范围
SS928V100	[0, MIPI_RX_MAX_DEV_NUM)

【注意事项】

无。

【相关数据类型及接口】

combo_dev_attr_t
OT_MIPI_SET_DEV_ATTR
OT_MIPI_RESET_MIPI
OT_MIPI_UNRESET_MIPI

SNS_MAX_RST_SOURCE_NUM¶

【说明】

SENSOR的复位信号线个数。

【定义】

#define SNS_MAX_RST_SOURCE_NUM    4

【解决方案差异】

解决方案	SENSOR复位信号线数目
SS928V100	4

【注意事项】

无。

【相关数据类型及接口】

无

SNS_MAX_CLK_SOURCE_NUM¶

【说明】

SENSOR的时钟信号线个数。

【定义】

#define SNS_MAX_CLK_SOURCE_NUM    4

【解决方案差异】

解决方案	SENSOR时钟信号线数目
SS928V100	4

【注意事项】

无

【相关数据类型及接口】

无

sns_rst_source_t¶

【说明】

SENSOR的复位信号线编号，软件上称为SENSOR的复位源。

【定义】

typedef unsigned int sns_rst_source_t;

【解决方案差异】

解决方案	SENSOR复位设备范围
SS928V100	[0, SNS_MAX_RST_SOURCE_NUM)

【注意事项】

每条SENSOR复位信号线可以接两个SENSOR，用户需要根据板子的连线确认SENSOR复位信号线编号。不同的芯片的SENSOR复位信号线数目请参考取值范围。

【相关数据类型及接口】

无。

sns_clk_source_t¶

【说明】

SENSOR的时钟信号线编号，软件上称为SENSOR的时钟源。

【定义】

typedef unsigned int sns_clk_source_t;

【解决方案差异】

解决方案	SENSOR时钟设备范围
SS928V100	[0, SNS_MAX_CLK_SOURCE_NUM)

【注意事项】

每条SENSOR时钟信号线可以接两个SENSOR，用户需要根据板子的连线确认SENSOR时钟信号线编号。不同的芯片的SENSOR复位信号线数目请参考取值范围。

【相关数据类型及接口】

OT_MIPI_ENABLE_SENSOR_CLOCK
OT_MIPI_DISABLE_SENSOR_CLOCK

MIPI_RX_MAX_DEV_NUM¶

【说明】

MIPI Rx支持的设备数。

【定义】

#define MIPI_RX_MAX_DEV_NUM        4

【解决方案差异】

解决方案	MIPI Rx支持的设备数
SS928V100	4

【注意事项】

SS928V100支持多个MIPI Rx设备同时使用。

【相关数据类型及接口】

无

COMBO_MAX_LANE_NUM¶

【说明】

MIPI Rx的Lane总数目。

【定义】

#define COMBO_MAX_LANE_NUM      8

【解决方案差异】

无

【注意事项】

无

【相关数据类型及接口】

无

MAX_LANE_NUM_PER_LINK¶

【说明】

MIPI Rx一个link的Lane数。

【定义】

#define MAX_LANE_NUM_PER_LINK   2

【解决方案差异】

无

【注意事项】

这里的link是软件概念，软件上把一个逻辑的link拆分成了2个软件的link。

【相关数据类型及接口】

无

MIPI_LANE_NUM¶

【说明】

MIPI Rx的MIPI设备支持的最大Lane数。

【定义】

#define MIPI_LANE_NUM           8

【解决方案差异】

无

【注意事项】

无

【相关数据类型及接口】

无

LVDS_LANE_NUM¶

【说明】

MIPI Rx的LVDS设备支持的最大Lane数。

【定义】

#define LVDS_LANE_NUM           8

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

WDR_VC_NUM¶

【说明】

定义最多支持的Virtual Chnnael数量。

【定义】

#define WDR_VC_NUM          4

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

SYNC_CODE_NUM¶

【说明】

定义LVDS每个Virtual Channel的同步码数量

【定义】

#define SYNC_CODE_NUM           4

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

MAX_EXT_DATA_TYPE_NUM¶

【说明】

定义扩展DATE TYPE的数量。

【定义】

#define MAX_EXT_DATA_TYPE_NUM   3

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

ext_data_type_t

lane_divide_mode_t¶

【说明】

MIPI Rx的LANE分布。

【定义】

typedef enum {
    LANE_DIVIDE_MODE_0 = 0,  /* 8lane */
    LANE_DIVIDE_MODE_1 = 1,  /* 4lane + 4lane */
    LANE_DIVIDE_MODE_2 = 2,  /* 4lane + 2lane +2lane */
    LANE_DIVIDE_MODE_3 = 3,  /* 2lane + 2lane + 2lane + 2lane */
    LANE_DIVIDE_MODE_BUTT
} lane_divide_mode_t;

【解决方案差异】

解决方案	MIPI Rx的LANE分布
SS928V100	[LANE_DIVIDE_MODE_0, LANE_DIVIDE_MODE_3]

【注意事项】

只有MIPI需要设置LANE的分布。

【相关数据类型及接口】

OT_MIPI_SET_HS_MODE

input_mode_t¶

【说明】

MIPI Rx输入接口类型

【定义】

typedef enum {
    INPUT_MODE_MIPI = 0x0,                        /* mipi */
    INPUT_MODE_SUBLVDS = 0x1,                    /* SUB_LVDS */
    INPUT_MODE_LVDS = 0x2,                        /* LVDS */
    INPUT_MODE_HISPI = 0x3,                        /* HISPI */
    INPUT_MODE_BUTT
} input_mode_t;

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

mipi_data_rate_t¶

【说明】

MIPI Rx输入速率。

【定义】

typedef enum
{
    MIPI_DATA_RATE_X1 = 0,         /* output 1 pixel per clock */
    MIPI_DATA_RATE_X2 = 1,         /* output 2 pixel per clock */
    MIPI_DATA_RATE_BUTT
} mipi_data_rate_t;

【解决方案差异】

解决方案	是否支持MIPI_DATA_RATE_X2
SS928V100	MIPI的所有设备都支持。

【注意事项】

无。

【相关数据类型及接口】

无。

img_rect_t¶

【说明】

Mipi crop属性。

【定义】

typedef struct
{
    int x;
    int y;
    unsigned int width;
    unsigned int height;
} img_rect_t;

【成员】

成员名称	描述
x	Crop 起始位置x。
y	Crop 起始位置y。
width	Crop 宽度，单位：像素。
height	Crop 高度单位：像素。

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

data_type_t¶

【说明】

传输的数据类型。

【定义】

typedef enum
{
    DATA_TYPE_RAW_8BIT = 0,
    DATA_TYPE_RAW_10BIT,
    DATA_TYPE_RAW_12BIT,
    DATA_TYPE_RAW_14BIT,
    DATA_TYPE_RAW_16BIT,
    DATA_TYPE_YUV420_8BIT_NORMAL,
    DATA_TYPE_YUV420_8BIT_LEGACY,
    DATA_TYPE_YUV422_8BIT,
    DATA_TYPE_YUV422_PACKED,
    DATA_TYPE_BUTT
} data_type_t;

【成员】

成员名称	描述
DATA_TYPE_RAW_8BIT	8BIT的RAW数据。
DATA_TYPE_RAW_10BIT	10BIT的RAW数据。
DATA_TYPE_RAW_12BIT	12BIT的RAW数据。
DATA_TYPE_RAW_14BIT	14BIT的RAW数据。
DATA_TYPE_RAW_16BIT	16BIT的RAW数据。
DATA_TYPE_YUV420_8BIT_NORMAL	8BIT的YUV420数据，NORMAL模式。
DATA_TYPE_YUV420_8BIT_LEGACY	8BIT的YUV420数据，LEGACY模式。
DATA_TYPE_YUV422_8BIT	8BIT的YUV422数据。
DATA_TYPE_YUV422_PACKED	YUV422数据在MIPI按16bit raw打包接收。

【解决方案差异】

解决方案	支持的数据类型
SS928V100	全部支持

【注意事项】

无。

【相关数据类型及接口】

无。

ext_data_type_t¶

【说明】

MIPI 扩展DATE TYPE属性。

【定义】

typedef struct {
    combo_dev_t devno;
    unsigned int num;
    unsigned int ext_data_bit_width[MAX_EXT_DATA_TYPE_NUM];
    unsigned int ext_data_type[MAX_EXT_DATA_TYPE_NUM];
} ext_data_type_t;

【成员】

成员名称	描述
devno	MIPI Rx设备号
num	支持的扩展DATA TYPE数量
ext_data_bit_width	对应扩展DATA TYPE输入数据的位宽
ext_data_type	对应扩展DATA TYPE的值

【解决方案差异】

无

【注意事项】

无

【相关数据类型及接口】

OT_MIPI_SET_EXT_DATA_TYPE

mipi_wdr_mode_t¶

【说明】

MIPI WDR模式。

【定义】

typedef enum
{
    OT_MIPI_WDR_MODE_NONE = 0x0,
    OT_MIPI_WDR_MODE_VC   = 0x1,    /* Virtual Channel */
    OT_MIPI_WDR_MODE_DT   = 0x2,    /* Data Type */
    OT_MIPI_WDR_MODE_DOL  = 0x3,    /* DOL Mode */
    OT_MIPI_WDR_MODE_BUTT
} mipi_wdr_mode_t;

【成员】

成员名称	描述
OT_MIPI_WDR_MODE_NONE	线性模式
OT_MIPI_WDR_MODE_VC	使用Packet header中的Virtual Channel区分长短曝光帧
OT_MIPI_WDR_MODE_DT	使用Packet header中的自定义Data type区分长短曝光帧
OT_MIPI_WDR_MODE_DOL	表示DOL模式WDR，使用Packet header之后的一个pixel识别长短曝光帧

【解决方案差异】

无

【注意事项】

无

【相关数据类型及接口】

无

mipi_dev_attr_t¶

【说明】

mipi设备属性。

【定义】

typedef struct
{
    data_type_t           input_data_type;
    mipi_wdr_mode_t       wdr_mode;
    short                   lane_id[MIPI_LANE_NUM];
    union
    {
    short data_type[WDR_VC_NUM];
    };
} mipi_dev_attr_t;

【成员】

成员名称	描述
input_data_type	传输的数据类型。

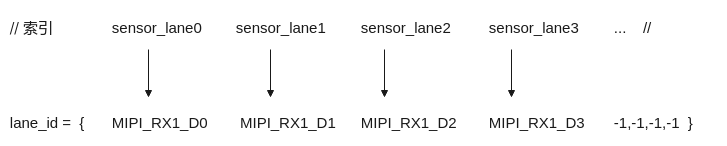

lane_id	发送端(sensor)和接收端(MIPI Rx) Lane的对应关系未使用的Lane设置为-1。
wdr_mode	MIPI WDR模式
data_type	当wdr_mode为OT_MIPI_WDR_MODE_DT时，需要设置data_type，表示不同曝光长度数据对应的Data Type。

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

data_type_t
mipi_wdr_mode_t
OT_MIPI_SET_DEV_ATTR

lvds_wdr_mode_t¶

【说明】

LVDS WDR模式。

【定义】

typedef enum
{
    OT_WDR_MODE_NONE  = 0x0,
    OT_WDR_MODE_2F      = 0x1,
    OT_WDR_MODE_3F      = 0x2,
    OT_WDR_MODE_4F      = 0x3,
    OT_WDR_MODE_DOL_2F  = 0x4,
    OT_WDR_MODE_DOL_3F  = 0x5,
    OT_WDR_MODE_DOL_4F  = 0x6,
    OT_WDR_MODE_BUTT
} lvds_wdr_mode_t;

【成员】

成员名称	描述
OT_WDR_MODE_NONE	线性模式
OT_WDR_MODE_2F	2合一WDR
OT_WDR_MODE_3F	3合一WDR
OT_WDR_MODE_4F	4合一WDR
OT_WDR_MODE_DOL_2F	DOL模式2合一WDR
OT_WDR_MODE_DOL_3F	DOL模式3合一WDR
OT_WDR_MODE_DOL_4F	DOL模式4合一WDR

【解决方案差异】

解决方案	WDR模式
SS928V100	都支持

【注意事项】

DOL WDR模式需要配置为OT_WDR_MODE_DOL_2F/ OT_WDR_MODE_DOL_3F/ OT_WDR_MODE_DOL_4F。
Built-in WDR模式和帧合成WDR模式都需要配置为OT_WDR_MODE_NONE。

【相关数据类型及接口】

无。

lvds_sync_mode_t¶

【说明】

LVDS同步方式。

【定义】

typedef enum
{
    LVDS_SYNC_MODE_SOF = 0,         /* sensor SOL, EOL, SOF, EOF */
    LVDS_SYNC_MODE_SAV,             /* SAV, EAV */
    LVDS_SYNC_MODE_BUTT
} lvds_sync_mode_t;

表 1 LVDS同步方式

sync_mode

同步方式

LVDS_SYNC_MODE_SOF

SOF、EOF、SOL、EOL

请参考图1。

LVDS_SYNC_MODE_SAV

invalid SAV、invalid EAV、valid SAV、valid EAV

请参考图2。

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

lvds_bit_endian_t¶

【说明】

比特位大小端模式。

【定义】

typedef enum
{
    LVDS_ENDIAN_LITTLE  = 0x0,
    LVDS_ENDIAN_BIG     = 0x1,
    LVDS_ENDIAN_BUTT
} lvds_bit_endian_t;

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

lvds_vsync_type_t¶

【说明】

LVDS vsync类型。

【定义】

typedef enum
{
    LVDS_VSYNC_NORMAL   = 0x00,
    LVDS_VSYNC_SHARE     = 0x01,
    LVDS_VSYNC_HCONNECT= 0x02,
    LVDS_VSYNC_BUTT
} lvds_vsync_type_t;

【成员】

成员名称	描述
LVDS_VSYNC_NORMAL	长短曝光帧有独立的SOF-EOF、SOL-EOL或者invalid SAV-invalid EAV, valid SAV-valid EAV。
LVDS_VSYNC_SHARE	长短曝光帧共用一对SOF-EOF标识，短曝光的起始几行用固定值填充。
LVDS_VSYNC_HCONNECT	长短曝光帧共用一对SAV-EAV标识，长短曝光帧之间是固定周期的消隐。

LVDS_VSYNC_SHARE同步方式：

SOF	Long Exposure	EOL	Horizontal Blanking	SOL	Padding	EOL	Horizontal Blanking
SOL
					Short Exposure
	Padding
						EOF
SOV	V.BLK	EOV	-	SOV	V.BLK	EOV	-

LVDS_VSYNC_HCONNECT同步方式：

SAV	Long Exposure frame	Horizontal Blanking(fix period)	V.BLK	Horizontal Blanking(fix period)	V.BLK	EAV	Horizontal Blanking
			Short ExposureFrame1
					Short Exposure Frame2
	V.BLK
			V.BLK
	V.BLK						-

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

lvds_vsync_attr_t

lvds_vsync_attr_t¶

【说明】

LVDS vsync参数

【定义】

typedef struct
{
    lvds_vsync_type_t sync_type;
    unsigned short hblank1;
    unsigned short hblank2;
} lvds_vsync_attr_t;

【解决方案差异】

无。

【注意事项】

当sync_type为LVDS_VSYNC_HCONNECT时，需要配置hblank1和hblank2，表示Hconnect的消隐区长度。

【相关数据类型及接口】

lvds_vsync_type_t

lvds_fid_type_t¶

【说明】

Frame identification Id类型

【定义】

typedef enum
{
    LVDS_FID_NONE    = 0x00,
    LVDS_FID_IN_SAV   = 0x01,    /* frame identification id in SAV 4th */
    LVDS_FID_IN_DATA  = 0x02,    /* frame identification id in first data */
    LVDS_FID_BUTT
} lvds_fid_type_t;

【成员】

成员名称	描述
LVDS_FID_NONE	不使用frame identification id。
LVDS_FID_IN_SAV	FID插入在SAV第4个字段中，DOL 4个字段的同步码需要将fid_type配置为LVDS_FID_IN_SAV。
LVDS_FID_IN_DATA	FID作为Frame information column插入在同步码之后的第一个像素之前，DOL 5个字段的同步码需要将fid_type配置为LVDS_FID_IN_DATA。

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

lvds_fid_attr_t¶

【说明】

Frame indentification Id配置信息。

【定义】

typedef struct
{
    lvds_fid_type_t fid_type;
    unsigned char output_fil;
} lvds_fid_attr_t;

【成员】

成员名称

描述

fid_type

LVDS DOL模式下的Frame identification Id类型

output_fil

DOL模式中的Frame information line紧接在V-Blanking之后输出，Frame ID是Frame information line中的第一个像素值。

Frame information line中并不包含有效的视频数据：

如果output_fil设置为1，Frame information line会输出到后端设备。
如果output_fil设置为0，MIPI Rx将丢弃这一行数据。

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

lvds_fid_type_t

lvds_dev_attr_t¶

【说明】

LVDS/SubLVDS/HiSPi设备属性。

【定义】

typedef struct
{
    data_type_t         input_data_type;
    lvds_wdr_mode_t           wdr_mode;
    lvds_sync_mode_t    sync_mode;
    lvds_vsync_attr_t   vsync_attr;
    lvds_fid_attr_t     fid_attr;
    lvds_bit_endian_t   data_endian;
    lvds_bit_endian_t   sync_code_endian;
    short                 lane_id[LVDS_LANE_NUM];
    unsigned short     sync_code[LVDS_LANE_NUM][WDR_VC_NUM][SYNC_CODE_NUM];
} lvds_dev_attr_t;

【成员】

成员名称	描述
input_data_type	传输的数据类型。
wdr_mode	WDR模式。
sync_mode	LVDS同步模式。
vsync_attr	vsync类型，当wdr_mod为DOL模式并且sync_mode为LVDS_SYNC_MODE_SAV时，需要配置vsync的类型。
fid_attr	frame identification类型，当wdr_mode为DOL模式，并且sync_mode为LVDS_SYNC_MODE_SAV时，需要配置。
data_endian	数据大小端模式。
sync_code_endian	同步码大小端模式。
lane_id	发送端(sensor)和接收端(MIPI Rx) lane的对应关系未使用的lane设置为-1 lane id的配置方式请参考“MIPI RX Lane id如何配置”。
sync_code	每个Virtual Channel有4个同步码，根据同步模式不同，分别表示SOF/EOF/ SOL/EOL的同步码或者invalid SAV/invalid EAV/ valid SAV/valid EAV的同步码。

【解决方案差异】

无。

【注意事项】

使用该结构体，LVDS的LANE同步码同步到达。

【相关数据类型及接口】

lvds_wdr_mode_t
lvds_sync_mode_t
data_type_t
lvds_bit_endian_t
lvds_vsync_type_t
lvds_fid_type_t
OT_MIPI_SET_DEV_ATTR

phy_cmv_mode_t¶

【说明】

PHY共模电压模式。

【定义】

typedef enum
{
    PHY_CMV_GE1200MV    = 0x00,
    PHY_CMV_LT1200MV    = 0x01,
    PHY_CMV_BUTT
} phy_cmv_mode_t;

【成员】

成员名称	描述
PHY_CMV_GE1200MV	PHY共模电压大于等于1200mv。
PHY_CMV_LT1200MV	PHY共模电压小于1200 mv。

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

无。

phy_cmv_t¶

【说明】

PHY 共模电压配置信息。

【定义】

typedef struct
{
    combo_dev_t       devno;
    phy_cmv_mode_t  cmv_mode;
} phy_cmv_t;

【成员】

成员名称	描述
devno	MIPI Rx设备号。
cmv_mode	PHY功能电压模式。

【解决方案差异】

无。

【注意事项】

无。

【相关数据类型及接口】

phy_cmv_mode_t
OT_MIPI_SET_PHY_CMVMODE

combo_dev_attr_t¶

【说明】

combo设备属性，由于MIPI Rx能够对接CSI-2、LVDS、HiSPi等时序，所以将MIPI Rx称为combo设备。

【定义】

typedef struct
{
    combo_dev_t              devno;
    input_mode_t          input_mode;
    mipi_data_rate_t     data_rate;
    img_rect_t            img_rect;
    union
    {
        mipi_dev_attr_t     mipi_attr;
        lvds_dev_attr_t     lvds_attr;
    };
} combo_dev_attr_t;

【成员】

成员名称	描述
devno	MIPI Rx设备号
input_mode	输入接口类型。
data_rate	接口传输速率。
img_rect	图像crop区域。
mipi_attr	如果input_mode配置为INPUT_MODE_MIPI，则必须配置mipi_attr。
lvds_attr	如果input_mode配置为INPUT_MODE_SUBLVDS/ INPUT_MODE_LVDS/ INPUT_MODE_HISPI，则必须配置lvds_attr

【解决方案差异】

解决方案	本结构体
SS928V100	支持

【注意事项】

无。

【相关数据类型及接口】

无。

OT_MIPI_TX_IOC_MAGIC¶

【说明】

MIPI Tx ioctl命令的幻数。

【定义】

#define OT_MIPI_TX_IOC_MAGIC   't'

【成员】

无

【注意事项】

无

【相关数据类型及接口】

无

LANE_MAX_NUM¶

【说明】

定义MIPI TX支持的最大Lane数。

【定义】

#define LANE_MAX_NUM           4

【注意事项】

无。

【相关数据类型及接口】

无。

MIPI_TX_SET_DATA_SIZE¶

【说明】

定义MIPI TX长指令支持的最大数据长度。

【定义】

#define MIPI_TX_SET_DATA_SIZE 800

【注意事项】

无。

【相关数据类型及接口】

无。

MIPI_TX_GET_DATA_SIZE¶

【说明】

定义MIPI TX读指令支持的最大数据长度。

【定义】

#define MIPI_TX_GET_DATA_SIZE 160

【注意事项】

无。

【相关数据类型及接口】

无。

ATTRIBUTE¶

【说明】

定义编译时对齐字节数。

【定义】

#define OT_ALIGN_NUM          8
#define ATTRIBUTE             __attribute__((aligned(OT_ALIGN_NUM)))

【注意事项】

无。

【相关数据类型及接口】

无。

out_mode_t¶

【说明】

MIPI TX输出或外设操作模式。

【定义】

typedef enum {
    OUT_MODE_CSI            = 0x0,
    OUT_MODE_DSI_VIDEO      = 0x1,
    OUT_MODE_DSI_CMD        = 0x2,
    OUT_MODE_BUTT
} out_mode_t;

【注意事项】

无。

【相关数据类型及接口】

无。

mipi_tx_work_mode_t¶

【说明】

MIPI Tx 工作模式

【定义】

typedef enum {
    MIPI_TX_WORK_MODE_LP     = 0x0,
    MIPI_TX_WORK_MODE_HS     = 0x1,
    MIPI_TX_WORK_MODE_BUTT
} mipi_tx_work_mode_t;

【注意事项】

无。

【相关数据类型及接口】

无。

video_mode_t¶

【说明】

MIPI TX视频模式或视频格式，或包序列格式。

【定义】

typedef enum {
    BURST_MODE                      = 0x0,
    NON_BURST_MODE_SYNC_PULSES      = 0x1,
    NON_BURST_MODE_SYNC_EVENTS      = 0x2,

    VIDEO_DATA_MODE_BUTT
} video_mode_t;

【注意事项】

无。

【相关数据类型及接口】

无。

out_format_t¶

【说明】

MIPI TX输出数据格式。

【定义】

typedef enum {
    OUT_FORMAT_RGB_16BIT          = 0x0,
    OUT_FORMAT_RGB_18BIT          = 0x1,
    OUT_FORMAT_RGB_18BIT_LOOSELY  = 0x2,
    OUT_FORMAT_RGB_24BIT          = 0x3,
    OUT_FORMAT_YUV420_12BIT       = 0x4,
    OUT_FORMAT_YUV422_16BIT       = 0x5,

    OUT_FORMAT_YUV420_8BIT_NORMAL = 0x6,
    OUT_FORMAT_YUV420_8BIT_LEGACY = 0x7,
    OUT_FORMAT_YUV422_8BIT        = 0x8,
    OUT_FORMAT_RGB_888            = 0x9,
    OUT_FORMAT_RAW_8BIT           = 0xa,
    OUT_FORMAT_RAW_10BIT          = 0xb,
    OUT_FORMAT_RAW_12BIT          = 0xc,
    OUT_FORMAT_RAW_14BIT          = 0xd,
    OUT_FORMAT_RAW_16BIT          = 0xe,
    OUT_FORMAT_BUTT
} out_format_t;

【注意事项】

DSI模式（OUT_MODE_DSI_CMD，或OUT_MODE_DSI_VIDEO）支持数据格式范围：[OUT_FORMAT_RGB_16BIT, OUT_FORMAT_YUV422_16BIT]。
CSI模式（OUT_MODE_CSI）支持数据格式范围：[OUT_FORMAT_YUV420_8BIT_NORMAL, OUT_FORMAT_RAW_16BIT]。

【相关数据类型及接口】

无。

sync_info_t¶

【说明】

MIPI TX设备同步信息。

【定义】

typedef struct {
    unsigned short  hsa_pixels;
    unsigned short  hbp_pixels;
    unsigned short  hact_pixels;
    unsigned short  hfp_pixels;

    unsigned short  vsa_lines;
    unsigned short  vbp_lines;
    unsigned short  vact_lines;
    unsigned short  vfp_lines;
} sync_info_t;

【成员】

成员名称	描述
hsa_pixels	水平同步脉冲区像素个数，取值范围：[1, 65535]。
hbp_pixels	水平后消隐区像素个数，取值范围：[1, 65535]。
hact_pixels	水平有效区像素个数，取值范围：[1, 4096]。
hfp_pixels	水平前消隐区像素个数，取值范围：[1, 65535]。
vsa_lines	垂直同步脉冲区行数，取值范围：[1, 256]。
vbp_lines	垂直后消隐区行数，取值范围：[1, 256]。
vact_lines	垂直有效区行数，取值范围：[100, 4096]。
vfp_lines	垂直前隐区行数，取值范围：[1, 256]。

【注意事项】

无。

【相关数据类型及接口】

无。

combo_dev_cfg_t¶

【说明】

MIPI TX设备属性。

【定义】

typedef struct {
    unsigned int        devno;                   /* device number */
    short               lane_id[LANE_MAX_NUM];   /* lane_id: -1 - disable */
    out_mode_t          out_mode;                /* output mode: CSI/DSI_VIDEO/DSI_CMD */
    video_mode_t        video_mode;
    out_format_t        out_format;
    sync_info_t         sync_info;
    unsigned int        phy_data_rate;           /* Mbps */
    unsigned int        pixel_clk;               /* KHz */
} combo_dev_cfg_t;

【成员】

成员名称	描述
devno	MIPI Tx设备号，仅支持设备0。

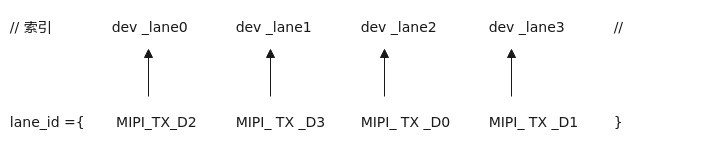

lane_id	lane个数和模式配置，取决于lane_id中非-1值的个数，仅四种模式可选，且lane个数、lane号码、lane顺序可调整：配置方法参考本章MIPI RX Lane id如何配置小节。 1 lane模式：lane0 2 lane模式：lane0，lane1 3 lane模式：lane0，lane1，lane2 4 lane模式：lane0，lane1，lane2，lane3 建议的配置方法： 1 lane模式，配置成：lane_id[4] = {0, -1, -1, -1} 2 lane模式，配置成：lane_id[4] = {0, 1, -1, -1} 3 lane模式，配置成：lane_id[4] = {0, 1, 2, -1} 4 lane模式，配置成：lane_id[4] = {0, 1, 2, 3}
out_mode	MIPI Tx输出模式。
video_mode	MIPI Tx视频模式。
out_format	MIPI Tx输出格式。
sync_info	MIPI Tx设备的同步信息。
phy_data_rate	MIPI Tx输出速率，输出范围请参考芯片手册“MIPI Tx”章节，MIPI Tx高速模式每个通道（lane）的速率范围的描述，单位是Mbps。取值范围：[80, 2500]
pixel_clk	像素时钟，单位为KHz。取值范围：[3333, 1250000]

【注意事项】

无。

【相关数据类型及接口】

无。

cmd_info_t¶

【说明】

发送给MIPI TX设备的命令信息。

【定义】

typedef struct {
    unsigned int        devno;
    mipi_tx_work_mode_t work_mode;
    unsigned char       lp_clk_en;
    unsigned short      data_type;
    unsigned short      cmd_size;
    const unsigned char ATTRIBUTE *cmd;
} cmd_info_t;

【成员】

成员名称	描述
devno	MIPI TX设备号，仅支持设备0。
work_mode	工作模式：低功耗模式，高速模式。
lp_clk_en	低功耗模式时钟开关。
data_type	命令数据类型。
cmd_size	短指令的数据，范围：[0, 0xFFFF]。长指令的数据长度，范围：(0, MIPI_TX_SET_DATA_SIZE]，单位：字节。注：cmd置为NULL：cmd_size表示短指令的数据，低八位对应数据1、高八位对应数据2。 cmd置为非NULL：cmd_size表示长指令的数据长度。
cmd	长指令数据指针。设置短指令时，需置为NULL；设置长指令时，需置为非NULL。

【注意事项】

cmd成员为NULL时，将不对cmd_size成员做取值范围检查。

【相关数据类型及接口】

无。

get_cmd_info_t¶

【说明】

发送给MIPI TX设备的命令信息。

【定义】

typedef struct {
    unsigned int        devno;
    mipi_tx_work_mode_t work_mode;
    unsigned char       lp_clk_en;
    unsigned short      data_type;
    unsigned short      data_param;
    unsigned short      get_data_size;
    unsigned char       ATTRIBUTE *get_data;
} get_cmd_info_t;

【成员】

成员名称	描述
devno	MIPI TX设备号，仅支持设备0。
work_mode	工作模式：低功耗模式，高速模式。
lp_clk_en	低功耗模式时钟开关。
data_type	命令数据类型。
data_param	数据参数，低八比特为第一个参数，高八比特为第二个参数、不用时填0。
get_data_size	预期获取的数据字节数，范围：(0, MIPI_TX_GET_DATA_SIZE]。
get_data	获取到的数据存放地址指针，需要用户分配，不能设置为NULL。

【注意事项】

无。

【相关数据类型及接口】

无。

MIPI TX模块参数¶

g_smooth¶

g_smooth模块参数用于实现平滑过渡，使用方法如下：

在Linux操作系统下，加载MIPI TX驱动的时候可以控制是否复位MIPI TX的逻辑。

insmod ot_mipi_tx.ko smooth=1：加载ko时不进行逻辑复位。
insmod ot_mipi_tx.ko smooth=0：加载ko时进行逻辑复位。

Proc信息¶

MIPI_RX Proc信息¶

MIPI_RX正常工作状态下proc信息中宽高应该是稳定不变且和sensor输出时序的宽高匹配，并且MIPI_RX各种错误中断计数为0。如果错误中断计数不为0，请检查MIPI_RX相关属性是否配置正确。

【调试信息】

[MIPI_RX] Version: [SS928V100V1.0.0.0 B010 Release], Build Time[Jan 25 2022, 11:06:37]
-----mipi lane divide mdoe---------------------------------------------------------------------------------
  mode         lane divide
     0                   8

-----mipi dev attr--------------------------------------------------------------------------------------------
   devno  work_mode  data_rate           data_type  wdr_mode   img_x   img_y   img_w   img_h
       0       mipi         X1               raw12      none       0       0    3840    2160

-----mipi lane info-------------------------------------------------------------------------------------------
   devno                 lane_id
       0         0,  1,  2,  3, -1, -1, -1, -1

-----mipi phy data info------------------------------------------------------
  phy_id        lane_id           phy_data       mipi_data       lvds_data          freq
       0       0, 1, 2, 3    0x00,0x00,0x00,0x00    0x00,0x00,0x00,0x00    0x00,0x00,0x00,0x00       n/a
       1       4, 5, 6, 7    0x00,0x00,0x00,0x00    0x00,0x00,0x00,0x00    0x00,0x00,0x00,0x00       n/a

-----mipi detect info----------------------------------------------------
 devno vc   width  height
     0  0    1920    1080
     0  1       0       0
     0  2       0       0
     0  3       0       0

-----lvds detect info----------------------------------------------------
 devno vc   width  height
     0  0    3840    2160
     0  1       0       0
     0  2       0       0
     0  3       0       0

-----lvds lane detect info----------------------------------------------------
 devno  lane   width  height
     0     2     960    2179
     0     4     960    2179
     0     5     960    2179
     0     7     960    2179

-----phy cil err int info---------------------------------------------
  phy_id clk2_tmout clk_tmout lane0_tmout lane1_tmout lane2_tmout lane3_tmout clk2_esc clk_esc lane0_esc lane1_esc lane2_esc lane3_esc
       0          0         0           0           0           0           0        0       0         0         0         0         0
       1          0         0           0           0           0           0        0       0         0         0         0         0

-----mipi error int info1-----------------------------------------------------------
   devno  ecc2  vc0_crc  vc1_crc  vc2_crc  vc3_crc  vc0_ecc_corrct  vc1_ecc_corrct  vc2_ecc_corrct  vc3_ecc_corrct
0     0        0        0        0        0               0               0               0               0

-----mipi error int info2-----------------------------------------------------------
   devno  vc0_frmnum  vc1_frmnum  vc2_frmnum  vc3_frmnum  vc0_frmmmatch  vc1_frmmmatch  vc2_frmmmatch  vc3_frmmmatch
       0           0           0           0           0              0              0              0              0

-----mipi error int info3-----------------------------------------------------------
   devno  data_fifo_rderr  cmd_fifo_rderr  vsync  cmd_fifo_wrerr  data_fifo_wrerr
       0                0               0      0               0                0

-----lvds error int info1-----------------------------------------------------------
   devno  vsync  cmd_rderr  cmd_wrerr  pop_err  stat_err
       0      0          0          0        0         0

-----lvds error int info2-----------------------------------------------------------
   devno  link0_wrerr  link1_wrerr  link2_wrerr  link0_rderr  link1_rderr  link2_rderr
       0            0            0            0            0            0            0

-----lvds error int info3-----------------------------------------------------------
   devno  lane0_err  lane1_err  lane2_err  lane3_err  lane4_err  lane5_err  lane6_err  lane7_err
       0          0          0          0          0          0          0          0          0

-----align error int info--------------------------------------
   devno  fifo_fullerr  lane0_err  lane1_err  lane2_err  lane3_err  lane4_err  lane5_err  lane6_err  lane7_err
       0             0          0          0          0          0          0          0          0          0

【调试信息分析】

MIPI_Rx通过Phy接收sensor的差分数据，Phy Controller检测到同步头后，将每条lane上的数据对齐；
Pixel Controller解析同步信息并按照raw data的位宽将lane上面的数据合并为Pixel数据；Output模式将Pixel数据发送给后级模块。
Phy PhyController PixelController由sensor的pixel clk提供时钟，output模块的时钟为称为随路时钟，与后级模块的工作时钟相同。MIPI_Rx的crop功能在Pixel Controller的末端实现，所以Crop后可以降低需要的随路时钟。

图 1 MIPI数据流

【参数说明】

参数		描述
mipi lane divide mdoe	mode	MIPI Rx的lane分布模式
mipi lane divide mdoe	lane divide	MIPI_Rx详细的LANE分布。
mipi dev attr	devno	MIPI设备号
	work_mode	MIPI设备工作模式：LVDS/MIPI等模式
	data_rate	MIPI Rx的速率。
	data_type	数据类型：RAW8 / RAW10/ RAW12/ RAW14/ RAW16 bit等类型
	wdr_mode	WDR模式： None：非WDR模式 2To1：2合1 WDR 3To1：3合1 WDR 4To1：4合1 WDR DOL2To1：DOL2合1WDR DOL3To1：DOL3合1WDR DOL4To1：DOL4合1WDR
	img_x	Crop图像起始X
	img_y	Crop图像起始Y
	img_w	Crop图像宽度
	img_h	Crop图像高度
mipi lane info	devno	MIPI设备号
mipi lane info	lane_id	Lane ID
mipi phy data info	phy_id	PHY ID序号
	lane_id	对应的Lane Id
	phy_data	PHY对应的4条Lane接收到的实时数据
	mipi_data	PHY对应的4条Lane检测到MIPI帧的数据包头数据
	lvds_data	PHY对应的4条Lane检测到LVDS帧同步信号后的实时数据
	freq	HS时钟频率测量值
mipi detect info (仅MIPI模式下可见)	devno	MIPI_Rx设备号
	vc	Virtual Channel
	width	MIPI控制器检测到的图像总宽度
	height	MIPI控制器检测到的图像总高度
lvds detect info (仅LVDS模式下可见)	devno	MIPI_Rx设备号
	vc	Virtual Channel
	width	MIPI控制器检测到的图像总宽度
	height	MIPI控制器检测到的图像总高度
lvds lane detect info (仅LVDS模式下可见)	devno	MIPI_Rx设备号
	lane	Lane ID
	width	该lane上检测到的宽度。
	height	该lane上检测到的高度。
phy cil err int info	phy_id	PHY ID
	clk2_tmout	Clock2 Lane 从LP切换到HS 超时
	clk_tmout	Clock1 Lane 从LP切换到HS 超时
	lane0_tmout	DataLane 0从LP切换到HS超时
	lane1_tmout	Data Lane 1从LP切换到HS超时
	lane2_tmout	Data Lane 2从LP切换到HS超时
	lane3_tmout	Data Lane 3从LP切换到HS超时
	clk2_esc	Clock2 Lane 切换到escape模式超时
	clk_esc	Clock Lane 切换到escape模式超时
	lane0_esc	Data Lane 0切换到escape模式超时
	lane1_esc	Data Lane 1切换到escape模式超时
	lane2_esc	Data Lane 2切换到escape模式超时
	lane3_esc	Data Lane 3切换到escape模式超时
mipi error int info1 (仅MIPI模式下可见)	devno	MIPI_Rx设备号。
	ecc2	Header至少2个错误，ECC无法纠错
	vc0_crc	VC0通道数据的CRC错误计数。
	vc1_crc	VC1通道数据的CRC错误计数。
	vc2_crc	VC2通道数据的CRC错误计数。
	vc3_crc	VC3通道数据的CRC错误计数。
	vc0_ecc_corrct	VC0通道Header的ECC已纠正的错误计数。
	vc1_ecc_corrct	VC1通道Header的ECC已纠正的错误计数。
	vc2_ecc_corrct	VC2通道Header的ECC已纠正的错误计数。
	vc3_ecc_corrct	VC3通道Header的ECC已纠正的错误计数。
mipi error int info2 (仅MIPI模式下可见)	devno	MIPI_Rx设备号。
	vc0_frmnum	VC0的帧序错误计数
	vc1_frmnum	VC1的帧序错误计数
	vc2_frmnum	VC2的帧序错误计数
	vc3_frmnum	VC3的帧序错误计数
	vc0_frmmmatch	VC0通道的帧起始与帧结束短包不匹配计数
	vc1_frmmmatch	VC1通道的帧起始与帧结束短包不匹配计数
	vc2_frmmmatch	VC2通道的帧起始与帧结束短包不匹配计数
	vc3_frmmmatch	VC3通道的帧起始与帧结束短包不匹配计数
mipi error int info3 (仅MIPI模式下可见)	devno	MIPI_Rx设备号。
	data_fifo_rderr	MIPI CTRL读数据FIFO中断计数
	cmd_fifo_rderr	MIPI CTRL读命令FIFO中断计数
	vsync	MIPI CTR vsync中断计数
	cmd_fifo_wrerr	MIPI CTRL写命令FIFO中断计数
	data_fifo_wrerr	MIPI CTRL写数据FIFO中断计数
lvds error int info1 (仅LVDS模式下可见)	devno	MIPI设备号
	vsync	lvds vsync中断计数
	cmd_rderr	lvds CMD_FIFO读错误中断计数
	cmd_wrerr	lvds CMD_FIFO写错误中断计数
	pop_err	lvds读取line_buf错误中断计数
	stat_err	lvds各lane同步错误中断计数
lvds error int info2 (仅LVDS模式下可见)	devno	MIPI设备号
	link0_wrerr	link0写FIFO错误中断计数
	link1_wrerr	link1写FIFO错误中断计数
	link2_wrerr	link2写FIFO错误中断计数
	link0_rderr	link0读FIFO错误中断计数
	link1_rderr	link1读FIFO错误中断计数
	link2_rderr	link2读FIFO错误中断计数
lvds error int info3 (仅LVDS模式下可见)	devno	MIPI设备号
	lane0_err	Lane0同步错误中断计数
	lane1_err	Lane1同步错误中断计数
	lane2_err	Lane2同步错误中断计数
	lane3_err	Lane3同步错误中断计数
	lane4_err	Lane4同步错误中断计数
	lane5_err	Lane5同步错误中断计数
	lane6_err	Lane6同步错误中断计数
	lane7_err	Lane7同步错误中断计数
align error int info	devno	MIPI设备号
	fifo_fullerr	FIFO溢出
	lane0_err	Lane0 FIFO溢出
	lane1_err	Lane1 FIFO溢出
	lane2_err	Lane2 FIFO溢出
	lane3_err	Lane3 FIFO溢出
	lane4_err	Lane4 FIFO溢出
	lane5_err	Lane5 FIFO溢出
	lane6_err	Lane6 FIFO溢出
	lane7_err	Lane7 FIFO溢出

MIPI_TX Proc信息¶

MIPI_TX的proc信息主要有：MIPI_TX设备模块参数、MIPI_TX设备配置信息、MIPI_TX时序配置信息、MIPI_TX设备状态信息。

【调试信息】

[MIPI_TX] Version: [SS928V100V1.0.0.0 B010 Release], Build Time[Jan 25 2022, 11:07:02]
----------mipi_tx module config------------------------
  smooth
       0

---------- mipi_tx dev config---------------------------
   devno   lane0   lane1   lane2   lane3    output_mode  phy_data_rate pixel_clk(KHz)     video_mode     output_fmt
0       0       1       2       3              1            945         148500              0         2

---------- mipi_tx sync config---------------------------
          hact           hbp           hfp           hsa          vact           vbp           vfp           vsa
          1080            20           130             8          1920            26            16            10

---------- mipi_tx dev status---------------------------
width  height horiall vertall hbp hsa vsa
1080    1920    1237    1972     20   8   10

【调试信息分析】

MIPI_TX模块参数、MIPI_TX设备配置信息、MIPI_TX时序配置信息等为设备启动前通过接口配置的信息；MIPI_TX设备状态信息是设备运行时检测到的部分时序信息：有效宽高、水平总宽度、垂直总高度。

【参数说明】

参数		描述
mipi_tx module config	smooth	平滑过渡标记： 0：关闭。 1：开启。
mipi_tx dev config	devno	设备号。
	lane0 lane1 lane2 lane3	>=0：lane号码。 -1：禁用。
	output_mode	0: csi mode 1: dsi video mode 2: dsi command mode
	phy_data_rate	Phy数据率。
	pixel_clk(KHz)	像素时钟(单位KHz)。
	video_mode	0: BURST_MODE 1: NON_BURST_MODE_SYNC_PULSES 2: NON_BURST_MODE_SYNC_EVENTS
	output_fmt	0: OUT_FORMAT_RGB_16BIT 1: OUT_FORMAT_RGB_18BIT 2: OUT_FORMAT_RGB_18BIT_LOOSELY 3: OUT_FORMAT_RGB_24BIT 4: OUT_FORMAT_YUV420_12BIT 5: OUT_FORMAT_YUV422_16BIT 6: OUT_FORMAT_YUV420_8BIT_NORMAL 7: OUT_FORMAT_YUV420_8BIT_LEGACY 8: OUT_FORMAT_YUV422_8BIT 9: OUT_FORMAT_RGB_888 10: OUT_FORMAT_RAW_8BIT 11: OUT_FORMAT_RAW_10BIT 12: OUT_FORMAT_RAW_12BIT 13: OUT_FORMAT_RAW_14BIT 14: OUT_FORMAT_RAW_16BIT
mipi_tx sync config	hact	水平有效区。
	hbp	水平后消隐区。
	hfp	水平前消隐区。
	hsa	水平同步脉冲区。
	vact	垂直有效区。
	vbp	垂直后消隐区。
	vfp	垂直前消隐区。
	vsa	垂直同步脉冲区。
mipi_tx dev status	width	检测到的宽。
	height	检测到的高。
	horiall	水平总宽。
	vertall	垂直总高。
	hbp	水平前肩。
	hsa	水平同步脉冲个数。
	vsa	垂直同步脉冲个数。

FAQ¶

MIPI具体规格请参考芯片手册。

MIPI RX Lane id如何配置¶

Lane id的配置对应mipi_dev_attr_t中的short lane_id[MIPI_LANE_NUM]，其中lane_id数组的索引号表示的是SENSOR的LANE ID，lane_id数组的值表示的是MIPI的LANE ID。

对接sensor时，未使用的lane将其对应的lane_id配置为-1。配置lane_id还可以调整数据通道顺序，根据硬件单板与实际sensor输出通道的对应关系调整lane_id的配置。

下面举例进行说明，例如MIPI与SENSOR的引脚硬件连接如表1所示。

表 1 SENSOR与MIPI_Rx管脚关系

MIPI Lane管脚	SENSOR管脚
MIPI_RX1_D0	Lane 0
MIPI_RX1_D1	Lane 1
MIPI_RX1_D2	Lane 2
MIPI_RX1_D3	Lane 3

MIPI的最大Lane数为8，我们认为SENSOR的Lane数目最多8个，由于sensor实际只有4个Lane，只输出数据到MIPI的4个Lane，需要将SENSOR未连接的或者不存在的Lane的lane_id配置为-1，所以lane_id配置如下：

MIPI TX Lane id如何配置¶

Lane id的配置对应combo_dev_cfg_t中的short lane_id[LANE_MAX_NUM]，其中lane_id数组的索引号即数组下标表示的是MIPI TX对端设备的LANE ID，lane_id数组的值表示的是MIPI TX的LANE ID。

对接屏幕时，未使用的lane将其对应的lane_id配置为-1。配置lane_id还可以调整数据通道顺序，根据硬件单板与实际屏幕输出通道的对应关系调整lane_id的配置。

下面举例进行说明，例如MIPI TX与屏幕的引脚硬件连接如表1所示。

表 1 4lane屏幕与MIPI_TX管脚关系

MIPI TX Lane管脚	屏幕管脚
MIPI_TX_D2	dev_lane0
MIPI_TX_D3	dev_lane1
MIPI_TX_D0	dev_lane2
MIPI_TX_D1	dev_lane3

MIPI TX的最大Lane数为4，屏幕实际可能有4、2个Lane，只使用到MIPI TX的4个Lane或2个lane，需要将屏幕端未连接的或者不存在的Lane的lane_id配置为-1，所以4lane屏幕时，lane_id配置如下：

表 2 2lane屏幕与MIPI_TX管脚关系

MIPI TX Lane管脚	屏幕管脚
MIPI_TX_D1	dev_lane0
MIPI_TX_D0	dev_lane1
MIPI_TX_D2	未连接
MIPI_TX_D3	未连接

2lane屏幕时，lane_id配置如下：

MIPI频率说明¶

MIPI Lane频率与VI频率关系¶

使用MIPI多个Lanes进行数据传输，MIPI Lane的传输频率与VI处理频率如何对应，每一Lane可传输的最高速率如何计算？

MIPI_Rx使用多Lane接收数据，会转成内部时序，送给VI模块进行处理，多Lane传输的数据总量不变，有这样的计算公式：

VI_Freq * Pix_Width = Lane_Num * MIPI_Freq
其中，VI_Freq为VI的工作时钟， Pix_Width为像素位宽，Lane_Num为传输lane个数，MIPI_Freq为一个lane能接收的最大频率。
下面以VI工作频率为250M，MIPI数据为RAW 12, 4Lane传输为例进行说明：

MIPI_Freq = (250 * 12) / 4 = 750

即每个Lane最高频率为750MHz
