前言¶

概述

本文为使用MPP媒体处理芯片进行开发的工程师而写，目的是供您在开发过程中查阅媒体处理软件SYS_CONFIG子模块的各种参考信息，包括系统控制、时钟配置、管脚复用等。本文档描述SYS_CONFIG中的各个关键函数的使用方法，以及相关的配置原理。

说明： 本文以SS928V100描述为例，未有特殊说明，SS927V100与SS928V100内容一致。

产品版本

与本文档相对应的产品版本如下。

产品名称	产品版本
SS928	V100
SS927	V100

读者对象

本文档（本指南）主要适用于以下工程师：

技术支持工程师
软件开发工程师

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号	说明
	表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。
	表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。
	表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。
	用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。
	对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本	发布日期	修改说明
00B01	2025-09-15	第1次临时版本发布。

概述¶

SYS_CONFIG介绍¶

SYS_CONFIG是进行系统级和板级进行配置的模块，主要作用是在系统加载sys_config.ko时候，对不需要动态修改的初始化环境做配置。包括以下几个部分：

初始化
系统控制
时钟复位配置
管脚复用

SYS_CONFIG以二进制文件形式的ko和源码形式同时进行发布，源码位于interdrv/sysconfig目录。

如需修改SYS_CONFIG代码，可以参照以下文档和步骤（以SS928V100为例）：

如需修改时钟配置和系统控制，请先参考芯片手册，再修改sysconfig代码。
如需修改管脚复用配置，请先参考芯片手册，再修改sysconfig代码。

根据连接的视频输入的sensor不同，系统控制和芯片管脚复用配置存在差异，可以通过模块参数g_sensor_list来进行区分。

比如：

insmod sys_config.ko sensors="sns0=sensor0_xxx,sns1=sensor1_xxx,sns2=sensor2_xxx,sns3=sensor3_xxx" vo_intf="bt1120"

或者

insmod sys_config.ko sensors=sns0=sensor0_xxx,sns1=sensor1_xxx,sns2=sensor2_xxx,sns3=sensor3_xxx vo_intf=bt1120

各模块参数意义如表1所示。

表 1 各模块参数意义

参数	意义
sensors	sensors列表，字符串形式传入。如： sensors="sns0=sensor0_xxx,sns1=sensor1_xxx,sns2=sensor2_xxx,sns3=sensor3_xxx" 或者 sensors=sns0sensor0_xxx,sns1=sensor1_xxx,sns2=sensor2_xxx,sns3=sensor3_xxx sensors=none表示不配置sensor管脚。
vo_intf	VO接口类型选择，默认为"mipi_tx"。 MIPI_TX: vo_intf="mipitx"或"mipi_tx"； BT.1120: vo_intf ="bt.1120"或"bt1120"; BT.656: vo_intf ="bt.656"或"bt656"; RGB_6BIT: vo_intf ="rgb_6bit"或"rgb6bit"; RGB_8BIT: vo_intf ="rgb_8bit"或"rgb8bit"; RGB_16BIT: vo_intf ="rgb_16bit"或"rgb16bit"; RGB_18BIT: vo_intf ="rgb_18bit"或"rgb18bit"; RGB_24BIT: vo_intf ="rgb_24bit"或"rgb24bit"; 不配置VO管脚: vo_intf = "none"。以上述字符串为前缀的将被视为合法输入，字符串长度超过15将导致驱动加载失败。
g_hdmi_en	是否配置HDMI管脚，g_hdmi_en=1表示配置，g_hdmi_en=0表示不配置。默认为1。
g_i2c_en	是否配置i2c管脚，g_i2c_en=1表示配置，g_i2c_en=0表示不配置。默认为1。
g_audio_en	是否配置audio管脚，g_audio_en=1表示配置，g_audio_en=0表示不配置。默认为1。

用户可以根据以下实际物理环境，修改SYS_CONFIG模块源代码文件中的相关内容：

根据实际系统配置修改相应的系统配置;
根据实际系统运行时钟需要修改相应的时钟；
根据实际物理电路管脚使用布置情况修改管脚复用的相关内容。

修改完成后，编译和加载模块ko，即可以完成所需新的用户环境的配置。

SYS_CONFIG配置流程如图1所示。

图 1 SYS_CONFIG整体流程图

包括以下4个流程：

初始化（sysconfig_init）

对配置寄存器的地址进行映射，主要寄存器地址包括CRG、系统控制、MISC、IO管脚复用、GPIO控制、MIPI等。
系统控制（sys_ctl）

对系统控制部分进行配置，如对VI和VPSS的在线离线模式QoS设置。
时钟复位配置（clk_cfg）

配置VI、VO、SPI、I2C等模块的时钟。
管脚复用配置（pin_mux）

根据不同应用场景配置管脚复用为不同的功能。

初始化¶

SYS_CONFIG的初始化对需要配置的寄存器地址进行ioremap映射，得到软件可以操作配置的虚拟地址。

以下为SYS_CONFIG的初始化进行映射的寄存器地址。

表 1 MSIC寄存器地址

解决方案	基址变量	基地址	长度
SS928V100	g_reg_misc_base	0x11024000	0x5000

表 2 时钟复位寄存器地址

解决方案	基址变量	基地址	长度
SS928V100	g_reg_crg_base	0x11010000	0x10000

表 3 管脚复用寄存器地址

解决方案	基址变量	基地址	长度
SS928V100	g_reg_iocfg_base	0x10230000	0x10000
SS928V100	g_reg_iocfg2_base	0x102f0000	0x10000

表 4 GPIO寄存器地址

解决方案	基址变量	基地址	长度
SS928V100	g_reg_gpio_base	0x11090000	0x12000

表 5 SYS寄存器地址

解决方案	基址变量	基地址	长度
SS928V100	g_reg_sys_base	0x11020000	0x4000

表 6 DDR寄存器地址

解决方案	基址变量	基地址	长度
SS928V100	g_reg_ddr_base	0x11140000	0x10000

表 7 MIPI_TX寄存器地址

解决方案	基址变量	基地址	长度
SS928V100	g_reg_mipi_tx_base	0x17A80000	0x10000

本章节对寄存器地址的映射是其他章节的寄存器配置的基础，在完成本章节寄存器物理地址（即寄存器地址）映射后得到寄存器虚拟地址，通过寄存器虚拟地址可完成对相应寄存器的读写。

操作函数如下：

#define sys_writel(addr, value) ((*((volatile unsigned int *)(addr))) = (value))
#define sys_read(addr) (*((volatile int *)(addr)))

sys_writel是写函数，addr表示寄存器虚拟地址，value表示写入寄存器的值。
sys_read是读函数，addr表示寄存器虚拟地址。操作的结果即为读取到的寄存器的值。

系统控制¶

VI VPSS在线离线模式¶

根据VI VPSS在线离线模式情况，需要选择VI VPSS在线离线模式。

以下以SS928V100为例说明。

VI VPSS在线离线模式配置¶

【配置】

g_reg_misc_base 见表1.

static void set_vi_online_video_norm_vpss_online_qos(void)
{
    void *misc_base = sys_config_get_reg_misc();

    sys_writel(misc_base + 0x1000, 0x44777755);
    sys_writel(misc_base + 0x1004, 0x45455066);
    sys_writel(misc_base + 0x1008, 0x60050055);
    sys_writel(misc_base + 0x100c, 0x45433306);
    sys_writel(misc_base + 0x1010, 0x33333366);
    sys_writel(misc_base + 0x1014, 0x33503333);
    sys_writel(misc_base + 0x1018, 0x00044466);

    sys_writel(misc_base + 0x101c, 0x44777765);
    sys_writel(misc_base + 0x1020, 0x55556066);
    sys_writel(misc_base + 0x1024, 0x60050056);
    sys_writel(misc_base + 0x1028, 0x46433306);
    sys_writel(misc_base + 0x102c, 0x66555377);
    sys_writel(misc_base + 0x1030, 0x33503663);
    sys_writel(misc_base + 0x1034, 0x00055577);
}

【描述说明】

MDDRC_QOS_CTRL0为QOS寄存器。

Offset Address: 0x5000 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[30:28]	RW	dpu_w_qos	dpu写通道QOS配置	0x0
[26:24]	RW	ive_w_qos	IVE写通道QOS配置。	0x0
[22:20]	RW	vpss_w_qos	VPSS写通道QOS配置。	0x0
[18:16]	RW	viproc_2nd_w_qos	VIPROC_2ND写通道QOS配置。	0x0
[14:12]	RW	viproc_1st_w_qos	VIPROC_1ST写通道QOS配置。	0x0
[10:8]	RW	vicap_w_qos	VICAP写通道QOS配置。	0x0
[6:4]	RW	vdh_w_qos	VDH写通道 QOS配置。	0x0
[2:0]	RW	vedu_w_qos	VEDU写通道QOS配置。	0x0

配置值为0x44777755：

Bits[30:28]=0x4，表示DPU写通道QOS配置为4。
Bits[26:24]=0x4，表示IVE写通道QOS配置为4。
Bits[22:20]=0x7，表示VPSS写通道QOS配置为7。
Bits[18:16]=0x7，表示VIPROC_2ND写通道QOS配置为7。
Bits[14:12]=0x7，表示VIPROC_1ST写通道QOS配置为7。
Bits[10:8]=0x7，表示VICAP写通道QOS配置为7。
Bits[6:4]=0x5，表示VDH写通道QOS配置为5。
Bits[2:0]=0x5，表示VEDU写通道QOS配置为5。

【注意事项】

无。

时钟复位配置¶

时钟是各模块正常运行的基础，以下以SS928V100为例说明时钟相关配置。

时钟复位配置函数如下（函数具体实现以实际应用场景为准）：

void clk_cfg(void)
{
    i2c_spi_clk_cfg();
    ……
}

VI 时钟复位配置¶

VICAP时钟¶

【配置】

g_reg_crg_base 见表2。

     /* vicap ppc&bus reset&cken, ppc 600M */
sys_writel(g_reg_crg_base + 0x9140, 0x6030);

【描述说明】

PERI_CRG9296为VICAP时钟及复位控制寄存器，参考芯片手册。

Offset Address: 0x9140 Total Reset Value: 0x0000_0003

Bits	Access	Name	Description	Reset
[14:12]	RW	vi_ppc_cksel	VICAP 工作时钟选择。 000：150MHz； 001：300MHz; 010：396MHz; 011：475MHz；其他：600MHz。	0x0
[5]	RW	vi_bus_cken	VICAP BUS 时钟门控。 0：时钟关闭； 1：时钟打开。	0x0
[4]	RW	vi_ppc_cken	VICAP PPC时钟门控。 0：时钟关闭； 1：时钟打开。	0x0
[1]	RW	vi_bus_srst_req	VICAP BUS 软复位请求。 0：不复位； 1：复位。	0x1
[0]	RW	vi_ppc_srst_req	VICAP PPC 软复位请求。 0：不复位； 1：复位。	0x1

配置值为0x6030：

Bits[14:12]=0x6，表示时钟配置为600MHz；
Bits[5:4]=0x3，表示打开VICAP时钟门控。

【注意事项】

工作时钟必须大于SENSOR的时钟。

PORT口时钟¶

【配置】（以PORT0配置为例）

g_reg_crg_base 见表2。

/* vi port */
sys_writel(g_reg_crg_base + 0x9148, 0xff0);
sys_writel(g_reg_crg_base + 0x9164, 0x7010);
sys_writel(g_reg_crg_base + 0x9184, 0x7010);
sys_writel(g_reg_crg_base + 0x91a4, 0x7010);
sys_writel(g_reg_crg_base + 0x91c4, 0x7010);

【描述说明】

PERI_CRG9305为VICAP PORT0时钟及复位控制寄存器。

Offset Address: 0x9164 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[14:12]	RW	vi_p0_cksel	VICAP PORT0时钟选择： 000：100MHz； 001：150MHz； 010：200MHz； 011：250MHz； 100：300MHz； 101：396MHz； 110：475MHz； 111：600MHz。	0x0
[4]	RW	vi_p0_cken	VICAP PORT0 时钟门控。 0：时钟关闭； 1：时钟打开。	0x0
[0]	RW	vi_p0_srst_req	VICAP PORT0软复位请求。 0：不复位； 1：复位。	0x0

Bits

Access

Name

Description

Reset

[14:12]

vi_p0_cksel

VICAP PORT0时钟选择：

000：100MHz；

001：150MHz；

010：200MHz；

011：250MHz；

100：300MHz；

101：396MHz；

110：475MHz；

111：600MHz。

0x0

[4]

vi_p0_cken

VICAP PORT0 时钟门控。

0：时钟关闭；

1：时钟打开。

0x0

[0]

vi_p0_srst_req

VICAP PORT0软复位请求。

0：不复位；

1：复位。

0x0

配置值为0x7010: Bits[14:12]=0x7，表示PORT口时钟配置为600Mhz。

【注意事项】

无。

CMOS时钟¶

【配置】

g_reg_crg_base 见表2。

/* vi cmos0 */
sys_writel(g_reg_crg_base + 0x9160, 0x0);

【描述说明】

PERI_CRG9304为VI CMOS0时钟复位配置寄存器。

Offset Address: 0x9160 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:21]	-	reserved	保留。	0x000
[20]	RW	vi_cmos0_pctrl	VI CMOS时钟相位控制。 0：时钟不取反； 1：时钟取反。	0x0
[19:0]	-	reserved	保留。	0x00000

Bits

Access

Name

Description

Reset

[31:21]

reserved

保留。

0x000

[20]

vi_cmos0_pctrl

VI CMOS时钟相位控制。

0：时钟不取反；

1：时钟取反。

0x0

[19:0]

reserved

保留。

0x00000

配置值为0x0：Bits[20]=0x0，表示VI CMOS时钟相位不取反。

【注意事项】

无。

SENSOR时钟¶

【配置】（以SENSOR0配置为例）

g_reg_crg_base 见表2。

static void sensor_clock_config(int index, unsigned int clock)
{
    int offset = 0x8440;
    offset += index * (0x20); /* sensor0 - 3 */
    sys_writel(g_reg_crg_base + offset, clock); /* im327 clock: 0x8010 */
}

【描述说明】

sysconfig通过解析模块参数传入的sensor号和sensor名称解析对应的寄存器地址和配置的值，比如模块参数sensors=sns0=sensor0_xxx时，解析出index=0，clock=0x8010，计算的sensor0的offset=0x8440。以SENSOR0时钟复位配置寄存器为例进行详细说明。

PERI_CRG8464为SENSOR0时钟复位配置寄存器。

Offset Address: 0x8440 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[15:12]	RW	sensor0_cksel	SENSOR0时钟(芯片输出给sensor的参考时钟)选择。 0x0：74.25MHz； 0x1：72MHz； 0x2：54MHz； 0x3：50MHz； 0x4：24MHz； 0x8：37MHz； 0x9：36MHz； 0xA：27MHz； 0xB：25MHz； 0xC: 12MHz；其他：保留。	0x0
[4]	RW	sensor0_cken	SENSOR0时钟(芯片输出给sensor的参考时钟)门控。 0：时钟关闭； 1：时钟打开。	0x0
[1]	RW	sensor0_ctrl_srst_req	SENSOR0 从模式控制模块软复位请求。 0：不复位； 1：复位。	0x0
[0]	RW	sensor0_srst_req	SENSOR0 软复位请求。 0：不复位； 1：复位。	0x0

配置值为0x8010：Bits[15:12]=0x8，表示SENSOR0时钟配置为为37MHZ。

【注意事项】

无。

VIPROC时钟¶

【配置】

g_reg_crg_base 见表2。

     /* viproc_pre ppc&bus reset&cken, ppc 600M */
sys_writel(g_reg_crg_base + 0x9740, 0x4010);

【描述说明】

PERI_CRG9680为VIPROC时钟及复位控制寄存器。

Offset Address: 0x9740 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[14:12]	RW	viproc_cksel	VIPROC离线模式时钟选择。 000：150MHz； 001：300MHz； 010：396MHz； 011：475MHz； 100：600MHz；其他：保留。	0x0
[4]	RW	viproc_cken	VIPROC 时钟门控。 0：时钟关闭； 1：时钟打开。	0x0
[0]	RW	viproc_srst_req	VIPROC 软复位请求。 0：不复位； 1：复位。	0x0

Bits

Access

Name

Description

Reset

[14:12]

viproc_cksel

VIPROC离线模式时钟选择。

000：150MHz；

001：300MHz；

010：396MHz；

011：475MHz；

100：600MHz；

其他：保留。

0x0

[4]

viproc_cken

VIPROC 时钟门控。

0：时钟关闭；

1：时钟打开。

0x0

[0]

viproc_srst_req

VIPROC 软复位请求。

0：不复位；

1：复位。

0x0

配置值为0x4010：

Bits[14:12]=0x4, 表示时钟配置为600MHz；
Bits[4]=0x1，表示打开VIPROC时钟门控。

【注意事项】

无。

SPI时钟¶

VO的RGB接口输出，外设LCD显示屏幕使用到了SPI总线，需要使能SPI时钟。

【配置】

g_reg_crg_base参考表2。

static void i2c_spi_clk_cfg(void)
{
void *g_reg_crg_base = sys_config_get_reg_crg();
    /* SPI */
    sys_writel(g_reg_crg_base + 0x4480, 0x10); /* ssp0 reset&cken       */
    sys_writel(g_reg_crg_base + 0x4488, 0x10); /* ssp1 reset&cken       */
    sys_writel(g_reg_crg_base + 0x4490, 0x10); /* ssp2 reset&cken       */
    sys_writel(g_reg_crg_base + 0x4498, 0x10); /* ssp3 reset&cken       */
    sys_writel(g_reg_crg_base + 0x44a0, 0x10); /* 3wire spi reset&cken  */
}

【描述说明】

PERI_CRG4384是SPI0的时钟门控和复位寄存器。

Offset Address: 0x4480 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:5]	-	reserved	保留。	0x00000
[4]	RW	spi0_cken	SPI0时钟门控配置寄存器。 0：关闭时钟。 1：打开时钟	0x0
[3:1]	-	reserved	保留。	0x00
[0]	RW	spi0_srst_req	SPI0的软复位请求。 0：撤销复位； 1：复位。	0x0

配置值为0x10：

Bits[0]=0，表示对SPI0撤销复位，
Bits[4]=1，表示打开SPI0的时钟。

【注意事项】

无。

管脚复用¶

管脚复用是芯片在有限的输出管脚中，为满足不同场景需要，灵活使用管脚资源，在不同场景中输出管脚呈现不同用途。

I2C总线管脚复用¶

I2C总线一般用于配置外设芯片，在外设驱动中通常使用I2C接口对外设芯片进行配置。因此需要在SYS_CONFIG 中配置相应的管脚复用为I2C管脚。

I2C管脚复用¶

【配置】

g_reg_iocfg2_base 见表3。

I2C0:

static void i2c0_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x013C, 0x2031);
    sys_writel(iocfg2_base + 0x0140, 0x2031);
}

I2C1:

static void i2c1_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x00E8, 0x0072);
    sys_writel(iocfg2_base + 0x00EC, 0x0072);
}

【描述说明】

以I2C0为例，I2C原理图如图1所示，参考硬件原理图。

图 1 I2C原理图

I2C0需要I2C0_SCL(时钟)/ I2C0_SDA(数据)2根管脚。以下对2根管脚的管脚复用进行描述。

时钟管脚配置（AM19）¶

AM19 (寄存器：0x0102F0140)。

表 1 AM19 AM20管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg101	AM20	Pin I2C0_SDA IO Config Register.	0x0102F013C	0x1100	31:15	保留。
					14	输入电平域值选择2： 0x0：Vil/ViH=1.1V/1.7V for 3.3V/5V PAD tolerant input； 0x1：Vil/ViH=1.5V/2.5V for 3.3V/5V PAD tolerant input。
					13	输入电平域值选择1： 0x0：1.8V PAD input； 0x1：3.3V /5V PAD tolerant input。
					12	保留。
					11	管脚施密特输入控制： 0x0：关闭； 0x1：打开。
					10	保留。
					9	保留。
					8	保留
					7:4	管脚驱动能力选择：0x0：IO6_2档位1； 0x1：IO6_2档位2； 0x2：IO6_2档位3； 0x3：IO6_2档位4；其它：保留。
					3:0	功能选择： 0x0：GPIO11_4； 0x1：I2C0_SDA；其它：保留。
iocfg_reg102	AM19	Pin I2C0_SCL IO Config Register.	0x0102F0140	0x1100	31:15	保留。
					14	输入电平域值选择2： 0x0：Vil/ViH=1.1V/1.7V for 3.3V/5V PAD tolerant input； 0x1：Vil/ViH=1.5V/2.5V for 3.3V/5V PAD tolerant input。
					13	输入电平域值选择1： 0x0：1.8V PAD input； 0x1：3.3V /5V PAD tolerant input。
					12	保留。
					11	管脚施密特输入控制： 0x0：关闭； 0x1：打开。
					10	保留。
					9	保留。
					8	保留
					7:4	管脚驱动能力选择： 0x0：IO6_2档位1； 0x1：IO6_2档位2； 0x2：IO6_2档位3； 0x3：IO6_2档位4；其它：保留。
					3:0	功能选择： 0x1：I2C0_SCL；其它：保留。

管脚存在1种复用情形：I2C0_SCL。

AM19配置值为0x2001：

Bits[3:0]=0x1，管脚复用为1，管脚复用配置为I2C0_SCL;
Bits[7:4]=0x0，管脚管脚驱动能力配置为档位4（最大值），档位值越大，对应的驱动能力越大;
Bits[13]=0x1，输入电平域选择3.3V /5V PAD。

DATA管脚配置（AM20）¶

AM20 (寄存器：0x0102F013C)。

AM20管脚控制寄存器见表1。

管脚存在2种复用情形：GPIO11_4/I2C0_SDA。

AM20配置值为0x2001：

Bits[3:0]=0x1，管脚复用为1，管脚复用配置为I2C0_SDA;
Bits[7:4]=0x0，管脚管脚驱动能力配置为档位4（最大值），档位值越大，对应的驱动能力越大;
Bits[13]=0x1，输入电平域选择3.3V /5V PAD。

【注意事项】

无。

SPI总线管脚复用¶

LCD显示屏幕IC芯片通过SPI总线连接到主芯片，在LCD屏幕驱动中通常使用SPI接口对LCD IC芯片进行配置。因此需要配置相应的管脚复用为SPI管脚。

SPI管脚复用¶

【配置】（以SS928V100为例）

g_reg_iocfg2_base1见表3

static void spi0_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();

    sys_writel(iocfg2_base + 0x01D8, 0x02b1);
    sys_writel(iocfg2_base + 0x01DC, 0x0251);
    sys_writel(iocfg2_base + 0x01E0, 0x0201);
    sys_writel(iocfg2_base + 0x01E4, 0x0201);
}

【描述说明】

SPI0_SDI（AL33），SPI0_SDO（AL34），SPI0_CSN（AM34），SPI0_SCLK（AK33）管脚如图1所示。

图 1 SPI0原理图

以AK33管脚的复用关系配置为例进行描述，SPI0_SCLK（AK33）管脚控制寄存器如表1所示。

表 1 AK33管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg140	AK33	Pin SPI0_SCLK IO Config Register.	0x0102F01D8	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	管脚驱动能力选择： 0x0：IO2档位1； 0x1：IO2档位2； 0x2：IO2档位3； 0x3：IO2档位4； 0x4：IO2档位5； 0x5：IO2档位6； 0x6：IO2档位7； 0x7：IO2档位8； 0x8：IO2档位9； 0x9：IO2档位10； 0xA：IO2档位11； 0xB：IO2档位12； 0xC：IO2档位13； 0xD：IO2档位14； 0xE：IO2档位15； 0xF：IO2档位16；其它：保留。
					3:0	功能选择： 0x0：GPIO16_3； 0x1：SPI0_SCLK； 0x2：I2C2_SCL； 0x3：SPI_3WIRE_CLK；其它：保留。

AK33管脚存在4种功能复用：GPIO16_3/SPI0_SCLK/I2C2_SCL/SPI_3WIRE_CLK

当前AK33管脚配置值：0x02b1

Bits [3:0]=1，表示AK33复用为SPI0_SCLK
Bits[7:4]=0xb，表示驱动能力选择档位12
Bits[9]=0x1，表示管脚下拉：打开

【注意事项】

无。

VI管脚复用¶

视频输入是通过BT.656/BT.1120/MIPI接口接收视频数据，按照一定的视频接收协议进行视频数据的采集，并将数据存入指定的内存区域。

以下对VICAP中的存在的管脚复用进行说明。

PORT口管脚复用¶

MIPI_RX管脚复用¶

【配置】

g_reg_iocfg2_base 见表3。

以SS928V100的MIPI_RX的PHY0接口为例：

static void mipi0_rx_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x01B0, 0x0000);
    sys_writel(iocfg2_base + 0x01B4, 0x0000);
    sys_writel(iocfg2_base + 0x01C0, 0x0000);
    sys_writel(iocfg2_base + 0x01C4, 0x0000);
    sys_writel(iocfg2_base + 0x01B8, 0x0000);
    sys_writel(iocfg2_base + 0x01BC, 0x0000);
    sys_writel(iocfg2_base + 0x01A8, 0x0000);
    sys_writel(iocfg2_base + 0x01AC, 0x0000);
    sys_writel(iocfg2_base + 0x0198, 0x0000);
    sys_writel(iocfg2_base + 0x019C, 0x0000);
    sys_writel(iocfg2_base + 0x01A0, 0x0000);
    sys_writel(iocfg2_base + 0x01A4, 0x0000);
}

【描述说明】

原理图如图1所示。

图 1 MIPI_RX0原理图

当VI视频采集接口为MIPI_RX接口采集时，需要配置图1中对应的10根管脚为对应的MIPI_RX的相关功能，MIPI接口的10根管脚分为1对时钟线和4对DATA数据线，1对管脚为1对差分信号。

时钟管脚配置（以AP30复用为MIPI_RX0_CK0P为例说明）。

表 1 AP30管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg129	AP30	Pin MIPI_RX0_CK0P IO Config Register.	0x0102F01AC	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	保留。
					9	保留。
					8	保留
					7:4	保留。
					3:0	功能选择： 0x0：MIPI_RX0_CK0P； 0x1：GPIO15_0；其它：保留。

管脚存在2种复用情形：MIPI_RX0_CK0P/GPIO15_0。

配置值为0x0000:Bits[3:0]=0，管脚复用为0，配置复用为MIPI_RX0_CK0P。

DATA管脚配置（以AN31复用为MIPI_RX0_D0N为例说明）。

表 2 AN31管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg124	AN31	Pin MIPI_RX0_D0N IO Config Register.	0x0102F0198	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	保留。
					9	保留。
					8	保留
					7:4	保留。
					3:0	功能选择： 0x0：MIPI_RX0_D0N； 0x1：GPIO14_3；其它：保留。

管脚存在2种复用情形：MIPI_RX0_D0N /GPIO14_3。

配置值为0x0000:

Bits[3:0]=0，管脚复用为0，配置复用为MIPI_RX0_D0P。

其他管脚复用关系配置和以上示例管脚配置情况类似，在此不做详细描述详细描述。

【注意事项】

无。

BT.656管脚复用¶

【配置】

以设备1的BT.656接口为例。

g_reg_iocfg_base 见表3。

static void vi_bt656_mode_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x0158, 0x0206);
    sys_writel(iocfg2_base + 0x016C, 0x0006);
    sys_writel(iocfg2_base + 0x0178, 0x0006);
    sys_writel(iocfg2_base + 0x017C, 0x0006);
    sys_writel(iocfg2_base + 0x0174, 0x0006);
    sys_writel(iocfg2_base + 0x0160, 0x0206);
    sys_writel(iocfg2_base + 0x015C, 0x0206);
    sys_writel(iocfg2_base + 0x0164, 0x0206);
    sys_writel(iocfg2_base + 0x0154, 0x0206);
}

【描述说明】

原理图如图1所示。

图 1 VI BT.656原理图

当VI视频采集接口为BT.656接口采集时，需要配置上图中对应的10根管脚为对应的BT.656的相关功能，BT.656接口的10根管脚包含有时钟管脚和8根DATA（VI_DATA0~ VI_DATA7）数据管脚。

时钟管脚配置（以AK22复用为VI_CLK为例说明）：

表 1 AK22管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg108	AK22	Pin SPI1_CSN0 IO Config Register.	0x0102F0158	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	管脚驱动能力选择： 0x0：IO2档位1； 0x1：IO2档位2； 0x2：IO2档位3； 0x3：IO2档位4； 0x4：IO2档位5； 0x5：IO2档位6； 0x6：IO2档位7； 0x7：IO2档位8； 0x8：IO2档位9； 0x9：IO2档位10； 0xA：IO2档位11； 0xB：IO2档位12； 0xC：IO2档位13； 0xD：IO2档位14； 0xE：IO2档位15； 0xF：IO2档位16；其它：保留。
					3:0	功能选择： 0x0：GPIO12_3； 0x1：SPI1_CSN0； 0x2：I2C4_SDA； 0x3：SENSOR1_HS； 0x4：SENSOR0_HS； 0x5：SENSOR2_HS； 0x6：VI_CLK； 0x7：HT_SD2；其它：保留。

管脚存在8种复用情形：HT_SD2/VI_CLK/SENSOR2_HS/SENSOR1_HS/SENSOR0_HS/I2C4_SDA/SPI1_CSN0/GPIO12_3。

配置值为0x0206:Bits[3:0]=0x6，管脚复用为6，配置复用为VI_CLK。

DATA管脚配置：

VI_DATA0~VI_DATA7为对应的BT.656接口的相关功能。

以AN24复用为VI_DATA0为例进行说明。

表 2 AK26管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg113	AN24	Pin MIPI_RX1_D0P IO Config Register.	0x0102F016C	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	保留。
					9	保留。
					8	保留
					7:4	保留。
					3:0	功能选择： 0x0：MIPI_RX1_D0P； 0x1：GPIO13_0； 0x6：VI_DATA0； 0x7：HT_DO6；其它：保留。

管脚存在4种复用情形：HT_DO6/VI_DATA0/GPIO13_0/MIPI_RX1_D0P。配置值为0x0006: Bits[3:0]=0x6，管脚复用为6，配置复用为VI_DATA0。

其他管脚复用关系配置和以上示例管脚配置情况类似，在此不做详细描述。

【注意事项】

无。

BT.1120管脚复用¶

BT.1120接口由时钟管脚（VI_CLK）和16根数据管脚（VI_DATA0~VI_DATA15）组成。

【配置】

g_reg_iocfg_base 见表3。

static void vi_bt1120_mode_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x0158, 0x0206);
    sys_writel(iocfg2_base + 0x016C, 0x0006);
    sys_writel(iocfg2_base + 0x0178, 0x0006);
    sys_writel(iocfg2_base + 0x017C, 0x0006);
    sys_writel(iocfg2_base + 0x0174, 0x0006);
    sys_writel(iocfg2_base + 0x0160, 0x0206);
    sys_writel(iocfg2_base + 0x015C, 0x0206);
    sys_writel(iocfg2_base + 0x0164, 0x0206);
    sys_writel(iocfg2_base + 0x0154, 0x0206);
    sys_writel(iocfg2_base + 0x0194, 0x0006);
    sys_writel(iocfg2_base + 0x0190, 0x0006);
    sys_writel(iocfg2_base + 0x0184, 0x0006);
    sys_writel(iocfg2_base + 0x0180, 0x0006);
    sys_writel(iocfg2_base + 0x0188, 0x0006);
    sys_writel(iocfg2_base + 0x018C, 0x0006);
    sys_writel(iocfg2_base + 0x0170, 0x0006);
    sys_writel(iocfg2_base + 0x0168, 0x0006);
}

【描述说明】

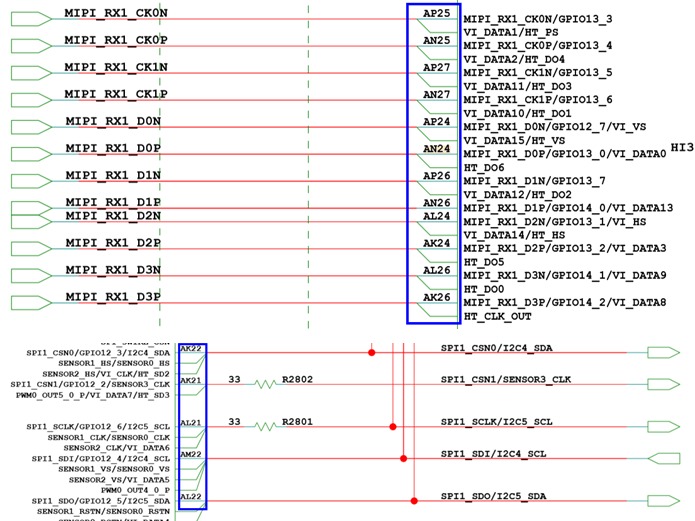

原理图如图1所示。

图 1 VI BT.1120原理图

当VI视频采集接口为BT.1120接口采集时,需要配置上图中对应的管脚为对应的BT.1120的相关功能，BT.1120接口的管脚分为时钟管脚和16根DATA（VI_DATA0~ VI_DATA15）管脚。

时钟管脚配置（以AK22复用为VI_CLK为例说明）：

表 1 AK22管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg108	AK22	Pin SPI1_CSN0 IO Config Register.	0x0102F0158	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	管脚驱动能力选择： 0x0：IO2档位1； 0x1：IO2档位2； 0x2：IO2档位3； 0x3：IO2档位4； 0x4：IO2档位5； 0x5：IO2档位6； 0x6：IO2档位7； 0x7：IO2档位8； 0x8：IO2档位9； 0x9：IO2档位10； 0xA：IO2档位11； 0xB：IO2档位12； 0xC：IO2档位13； 0xD：IO2档位14； 0xE：IO2档位15； 0xF：IO2档位16；其它：保留。
					3:0	功能选择： 0x0：GPIO12_3； 0x1：SPI1_CSN0； 0x2：I2C4_SDA； 0x3：SENSOR1_HS； 0x4：SENSOR0_HS； 0x5：SENSOR2_HS； 0x6：VI_CLK； 0x7：HT_SD2；其它：保留。

管脚存在8种复用情形：HT_SD2/VI_CLK/SENSOR2_HS/SENSOR1_HS/SENSOR0_HS/I2C4_SDA/SPI1_CSN0/GPIO12_3。

配置值为0x0206:Bits[3:0]=0x6，管脚复用为6，配置复用为VI_CLK。

DATA管脚配置：

VI_DATA0~VI_DATA7为对应的BT.656接口的相关功能，可参考“BT.656管脚复用”章节的相关描述进行配置。

AK26复用为VI_DATA8为例进行说明。

表 2 AK26管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg123	AK26	Pin MIPI_RX1_D3P IO Config Register.	0x0102F0194	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	保留。
					9	保留。
					8	保留
					7:4	保留。
					3:0	功能选择： 0x0：MIPI_RX1_D3P； 0x1：GPIO14_2； 0x6：VI_DATA8； 0x7：HT_CLK_OUT；其它：保留。

管脚存在4种复用情形：HT_CLK_OUT/VI_DATA8/GPIO14_2/MIPI_RX1_D3P。配置值为0x0006: Bits[3:0]=0x6，管脚复用为6，配置复用为VI_DATA8。

其他管脚复用关系配置和以上示例管脚配置情况类似，在此不做详细描述。

【注意事项】

SS928V100只有1个BT.656接口，在配置BT.1120接口时，除了配置BT.656为相关功能外(VI_DATA0~DATA7)，需要另外配置8根管脚为VI_DATA8~DATA15为相关功能。

SENSOR参考时钟管脚¶

SENSOR管脚用于连接外接SENSOR，主芯片提供参考时钟给SENSOR使用。

【配置】

g_reg_iocfg_base 见表3。

SENSOR0-3:

static void sensor0_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x01C8, 0x02d1);
    sys_writel(iocfg2_base + 0x01CC, 0x0101);
}
static void sensor1_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x0150, 0x02d1);
    sys_writel(iocfg2_base + 0x014C, 0x0201);
}
static void sensor2_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x01E8, 0x02d4);
    sys_writel(iocfg2_base + 0x0160, 0x0205);
}
static void sensor3_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();
    sys_writel(iocfg2_base + 0x0154, 0x02d2);
}

【描述说明】

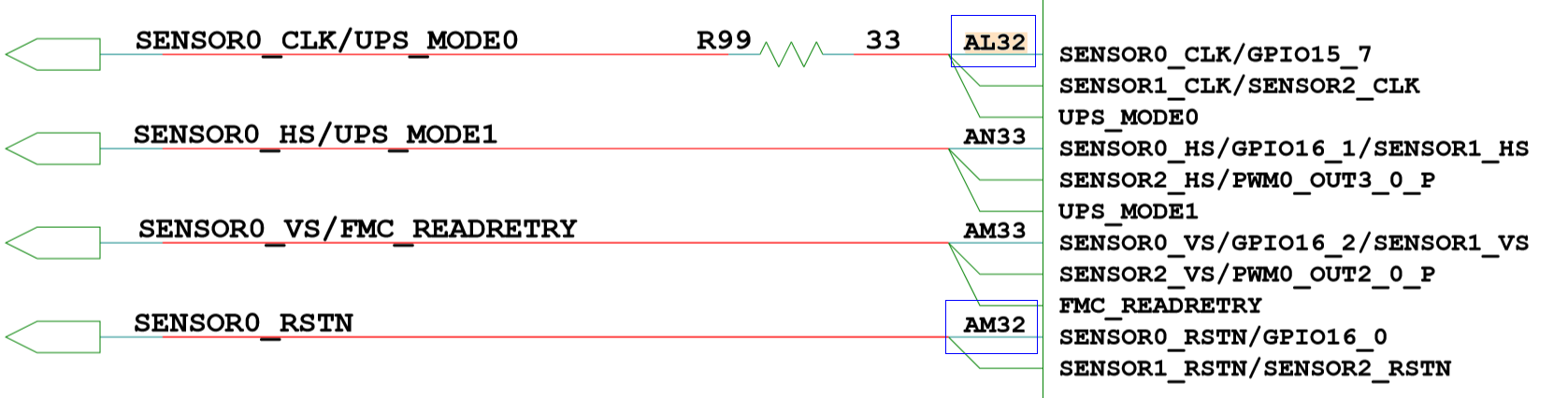

SENSOR0_CLK（AL32），SENSOR0_RSTN（AM32）原理图如图1所示。

图 1 SENSOR0原理图

以AL32管脚的复用关系配置为例进行描述，SENSOR0_CLK（AL32）管脚控制寄存器如表1所示。

表 1 AL32管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg136	AL32	Pin SENSOR0_CLK IO Config Register.	0x0102F01C8	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	'管脚驱动能力选择： 0x0：IO2档位1； 0x1：IO2档位2； 0x2：IO2档位3； 0x3：IO2档位4； 0x4：IO2档位5； 0x5：IO2档位6； 0x6：IO2档位7； 0x7：IO2档位8； 0x8：IO2档位9； 0x9：IO2档位10； 0xA：IO2档位11； 0xB：IO2档位12； 0xC：IO2档位13； 0xD：IO2档位14； 0xE：IO2档位15； 0xF：IO2档位16；其它：保留。
					3:0	功能选择： 0x0：GPIO15_7； 0x1：SENSOR0_CLK； 0x2：SENSOR1_CLK； 0x3：SENSOR2_CLK； 0x5：UPS_MODE0；其它：保留。

AL32存在4种功能复用：GPIO15_7/ SENSOR0_CLK/ SENSOR1_CLK/ SENSOR2_CLK

AL32管脚配置：0x02d1

Bits[3:0]=1，表示AL32复用为SENSOR0_CLK
Bits[7:4]=d，表示选择驱动能力档位14
Bits[9]=1，表示管脚下拉控制：打开

【注意事项】

无。

VO管脚复用¶

HDMI管脚复用¶

【配置】（以SS928V100为例）

g_reg_iocfg2_base 见表3。

static void hdmi_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();

    sys_writel(iocfg2_base + 0x00E4, 0x2801);
    sys_writel(iocfg2_base + 0x00E8, 0x6801);
    sys_writel(iocfg2_base + 0x00EC, 0x6801);
}

【描述说明】

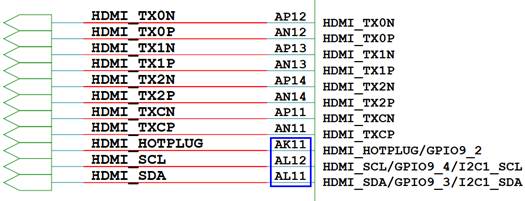

HDMI_HOTPLUG（AK11），HDMI_SDA （AL11），HDMI_SCL（AL12）原理如图1所示。

图 1 HDMI原理图

以AK11管脚的复用关系配置为例进行描述，HDMI_HOTPLUG（AK11）管脚控制寄存器如表1所示。

表 1 AK11管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg79	AK11	Pin HDMI_HOTPLUG IO Config Register.	0x0102F00E4	0x1100	31:15	保留。
					14	输入电平域值选择2： 0x0：Vil/ViH=1.1V/1.7V for 3.3V/5V PAD tolerant input； 0x1：Vil/ViH=1.5V/2.5V for 3.3V/5V PAD tolerant input。
					13	输入电平域值选择1： 0x0：1.8V PAD input； 0x1：3.3V /5V PAD tolerant input。
					12	保留。
					11	管脚施密特输入控制： 0x0：关闭； 0x1：打开。
					10	保留。
					9	保留。
					8	保留
					7:4	管脚驱动能力选择： 0x0：IO6_2档位1； 0x1：IO6_2档位2； 0x2：IO6_2档位3； 0x3：IO6_2档位4；其它：保留。
					3:0	功能选择： 0x0：GPIO9_2； 0x1：HDMI_HOTPLUG；其它：保留。

AK11存在两种功能复用：GPIO9_2/ HDMI_HOTPLUG

AK11管脚配置：0x2801

Bits[3:0]=1，表示AK11复用为HDMI_HOTPLUG
Bits[7:4]=0，表示选择驱动能力档位1
Bits[11]=1，表示管脚施密特输入控制：打开
Bits[13]=1，表示输入电平域值选择3.3V /5V PAD。

【注意事项】

无。

MIPI_TX管脚复用¶

【配置】（以SS928V100为例）

g_reg_iocfg2_base 见表3。

static void vo_mipi_tx_pin_mux(void)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();

    sys_writel(iocfg2_base + 0x00D8, 0x0201);
    sys_writel(iocfg2_base + 0x00A0, 0x0000);
    sys_writel(iocfg2_base + 0x00A4, 0x0000);
    sys_writel(iocfg2_base + 0x00A8, 0x0000);
    sys_writel(iocfg2_base + 0x00AC, 0x0000);
    sys_writel(iocfg2_base + 0x00B0, 0x0000);
    sys_writel(iocfg2_base + 0x00B4, 0x0000);
    sys_writel(iocfg2_base + 0x00B8, 0x0000);
    sys_writel(iocfg2_base + 0x00BC, 0x0000);
    sys_writel(iocfg2_base + 0x00C0, 0x0000);
    sys_writel(iocfg2_base + 0x00C4, 0x0000);
}

【描述说明】

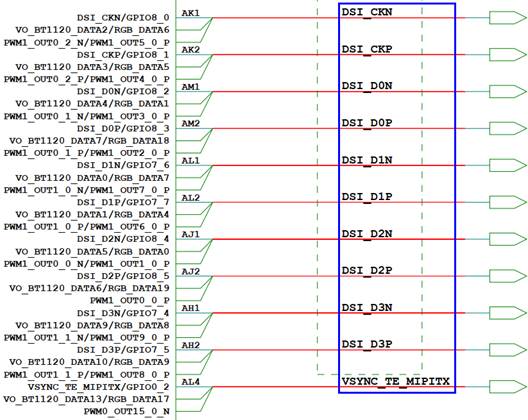

参考硬件设计原理图，VSYNC_TE_MIPITX（AL4）、DSI_D3N（AH1）、DSI_D3P（AH2）、DSI_D1N（AL1）、DSI_D1P（AL2）、DSI_CKN（AK1）、DSI_CKP（AK2）、DSI_D0N（AM1）、DSI_D0P（AM2）、DSI_D2N（AJ1）、DSI_D2P（AJ2）管脚如图1所示。

图 1 MIPI_TX原理图

以AL4管脚的复用关系配置为例进行描述，VSYNC_TE_MIPITX（AL4）管脚控制寄存器如表1所示。

表 1 AL4管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg76	AL4	Pin VSYNC_TE_MIPITX IO Config Register.	0x0102F00D8	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	管脚驱动能力选择： 0x0：IO2档位1； 0x1：IO2档位2； 0x2：IO2档位3； 0x3：IO2档位4； 0x4：IO2档位5； 0x5：IO2档位6； 0x6：IO2档位7； 0x7：IO2档位8； 0x8：IO2档位9； 0x9：IO2档位10； 0xA：IO2档位11； 0xB：IO2档位12； 0xC：IO2档位13； 0xD：IO2档位14； 0xE：IO2档位15； 0xF：IO2档位16；其它：保留。
					3:0	功能选择： 0x0：GPIO0_2； 0x1：VSYNC_TE_MIPITX； 0x2：VO_BT1120_DATA13； 0x3：RGB_DATA17； 0x6：PWM0_OUT15_0_N；其它：保留。

AL4存在两种功能复用：GPIO0_2/ VSYNC_TE_MIPITX/ VO_BT1120_DATA13/ RGB_DATA17/ PWM0_OUT15_0_N

AL4管脚配置：0x0201

Bits [3:0]=1，表示AL4复用为VSYNC_TE_MIPITX
Bits[7:4]=0，表示选择档位1
Bits[9]=0，表示管脚下拉控制：打开

【注意事项】

除VSYNC_TE_MIPITX 管脚外，其他MIPI_TX管脚的驱动能力由MIPI_TX控制PHY寄存器0x68来配置，当前采用寄存器默认值0x05。

BT.1120管脚复用¶

【配置】（以SS928V100为例）

g_reg_iocfg2_base 见表3，g_reg_mipi_tx_base见表7。

static void vo_bt_pin_mux(int vo_bt_mode)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();

    vo_cmos_set_pin_drive_cap(MIPI_TX_DRIVE_CAP_LEVEL3);

    sys_writel(iocfg2_base + 0x00C8, 0x0682);
    sys_writel(iocfg2_base + 0x00A8,    0x2);
    sys_writel(iocfg2_base + 0x00AC,    0x2);
    sys_writel(iocfg2_base + 0x00B0,    0x2);
    sys_writel(iocfg2_base + 0x00B4,    0x2);
    sys_writel(iocfg2_base + 0x00B8,    0x2);
    sys_writel(iocfg2_base + 0x00C0,    0x2);
    sys_writel(iocfg2_base + 0x00C4,    0x2);
    sys_writel(iocfg2_base + 0x00BC,    0x2);

    if (vo_bt_mode == VO_BT656_MODE) {
        return;
    }
     sys_writel(iocfg2_base + 0x00D4, 0x0242);
     sys_writel(iocfg2_base + 0x00A0,    0x2);
     sys_writel(iocfg2_base + 0x00A4,    0x2);
     sys_writel(iocfg2_base + 0x00D0, 0x0242);
     sys_writel(iocfg2_base + 0x00CC, 0x0242);
     sys_writel(iocfg2_base + 0x00D8, 0x0242);
     sys_writel(iocfg2_base + 0x00E0, 0x0242);
     sys_writel(iocfg2_base + 0x00DC, 0x0242);
}

【描述说明】

参考实际硬件设计原理图，VO_BT1120_CLK、VO_BT1120_DATA0、VO_BT1120_DATA1、……、VO_BT1120_DATA15通过AH4、AL1、AL2、……、AL6进行输出，BT.1120相关管脚如图1所示（以实际原理图为准）。

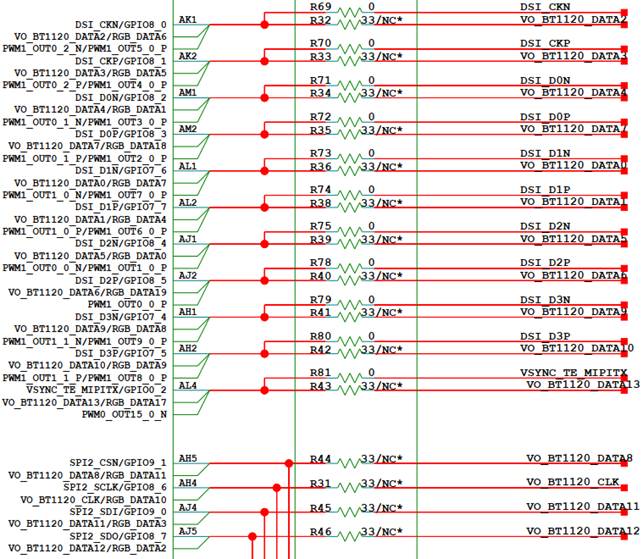

图 1 VO BT.1120原理图

以AH4、AL1管脚的复用关系配置为例进行描述，VO_BT1120_CLK（AH4），VO_BT1120_DATA0（AL1）管脚控制寄存器如表1所示。

表 1 AH4, AL1管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg72	AH4	Pin SPI2_SCLK IO Config Register.	0x0102F00C8	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	管脚驱动能力选择： 0x0：IO2档位1； 0x1：IO2档位2； 0x2：IO2档位3； 0x3：IO2档位4； 0x4：IO2档位5； 0x5：IO2档位6； 0x6：IO2档位7； 0x7：IO2档位8； 0x8：IO2档位9； 0x9：IO2档位10； 0xA：IO2档位11； 0xB：IO2档位12； 0xC：IO2档位13； 0xD：IO2档位14； 0xE：IO2档位15； 0xF：IO2档位16；其它：保留。
					3:0	功能选择： 0x0：GPIO8_6； 0x1：SPI2_SCLK； 0x2：VO_BT1120_CLK； 0x3：RGB_DATA10；其它：保留。
iocfg_reg64	AL1	Pin DSI_D1N IO Config Register.	0x0102F00A8	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	保留。
					9	保留。
					8	保留
					7:4	管脚驱动能力选择： 0x0：IO7_1档位1； 0x4：IO7_1档位2； 0x6：IO7_1档位3； 0x7：IO7_1档位4(默认档位)；其它：保留。注意：此功能由MIPI_TX控制器寄存器控制，仅在非MIPI模式时生效。
					3:0	功能选择： 0x0：DSI_D1N； 0x1：GPIO7_6； 0x2：VO_BT1120_DATA0； 0x3：RGB_DATA7； 0x5：PWM1_OUT1_0_N； 0x6：PWM1_OUT7_0_P；其它：保留。

AH4存在4种功能复用：GPIO8_6/SPI2_SCLK/VO_BT1120_CLK/RGB_DATA10

AH4管脚配置：0x06f2
- Bits [3:0]=2，表示AH4复用为VO_BT1120_CLK
- Bits[7:4]=0xf，表示选择档位16
- Bits[9]=0x1，表示管脚下拉打开
- Bits[10]=0x1，表示管脚电平转换速率：慢沿输出。
AL1存在6种功能复用：DSI_D1N/GPIO7_6/VO_BT1120_DATA0/RGB_DATA7/PWM1_OUT1_0_N/PWM1_OUT7_0_P

AL1管脚配置：0x0002

Bits [3:0]=2，表示AL1复用为VO_BT1120_DATA0

【注意事项】

DATA0~DATA7，DATA9，DATA10引脚的管脚驱动能力由MIPI_TX控制器来配置，可使用的档位0~3，驱动能力大小关系：档位0<档位1<档位2<档位3，默认档位3，PHY的写入和读取方法如下：

写入配置方法：

PHY_REG_CFG1 = 0x100XX（XX为PHY的寄存器地址）
PHY_REG_CFG0 = 0x2
PHY_REG_CFG0 = 0x0
PHY_REG_CFG1 = 0xYY（YY为PHY的寄存器XX的配置值）
PHY_REG_CFG0 = 0x2
PHY_REG_CFG0 = 0x0

写入示例：


static void vo_mipi_tx_enable(void)
{
    void *crg_base = sys_config_get_reg_crg();
    unsigned long addr = (unsigned long)(crg_base + 0x8140);

    /* mipi_tx gate clk enable */
    write_reg32(addr, 1, 0x1); /* bit 0 */

    /* unreset */
    write_reg32(addr, 0 << 1, 0x1 << 1);  /* 1: bit 1 */

    /* select ref clk 27MHz */
    write_reg32(addr, 1 << 2, 0x3 << 2); /* 2: bit 2 */
}

static inline void set_phy_reg_isb(void)
{
    isb();
#ifdef CONFIG_64BIT
    dsb(sy);
#else
    dsb();
#endif
#ifdef CONFIG_64BIT
    dmb(sy);
#else
    dmb();
#endif
}

static void set_phy_reg(unsigned int addr, unsigned char value)
{
    void *mipi_tx_base = sys_config_get_reg_mipi_tx();

    set_phy_reg_isb();
    sys_writel(mipi_tx_base + 0xb8, 0x10000 + addr);
    set_phy_reg_isb();
    sys_writel(mipi_tx_base + 0xb4, 0x2);
    set_phy_reg_isb();
    sys_writel(mipi_tx_base + 0xb4, 0x0);
    set_phy_reg_isb();
    sys_writel(mipi_tx_base + 0xb8, value);
    set_phy_reg_isb();
    sys_writel(mipi_tx_base + 0xb4, 0x2);
    set_phy_reg_isb();
    sys_writel(mipi_tx_base + 0xb4, 0x0);
    set_phy_reg_isb();
}

static void vo_cmos_set_pin_drive_cap(mipi_tx_drive_cap cap)
{
    vo_mipi_tx_enable();
    switch (cap) {
        case MIPI_TX_DRIVE_CAP_LEVEL0:
            set_phy_reg(MIPI_TX_DRIVE_CAP_PHY_REG, MIPI_TX_DRIVE_CAP_LEVEL0_VALUE);
            break;

        case MIPI_TX_DRIVE_CAP_LEVEL1:
            set_phy_reg(MIPI_TX_DRIVE_CAP_PHY_REG, MIPI_TX_DRIVE_CAP_LEVEL1_VALUE);
            break;

        case MIPI_TX_DRIVE_CAP_LEVEL2:
            set_phy_reg(MIPI_TX_DRIVE_CAP_PHY_REG, MIPI_TX_DRIVE_CAP_LEVEL2_VALUE);
            break;

        case MIPI_TX_DRIVE_CAP_LEVEL3:
            set_phy_reg(MIPI_TX_DRIVE_CAP_PHY_REG, MIPI_TX_DRIVE_CAP_LEVEL3_VALUE);
            break;
        default:
            break;
    }
}

static void vo_bt_pin_mux(int vo_bt_mode)
{
    ……
    /* some bt pins' drv cap set by mipi_tx controller */
vo_cmos_set_pin_drive_cap(MIPI_TX_DRIVE_CAP_LEVEL3);
……
}

读取配置方法：读配置即读MIPI_TX PHY的寄存器时，对PHY_REG_CFG1(g_reg_mipi_tx_base+0x00b8)和PHY_REG_CFG0(g_reg_mipi_tx_base+0x00b4)寄存器执行下面的配置后，读 PHY_REG_CFG1寄存器的值，该寄存器的 bit15~bit8 即是 PHY XX 寄存器的值。

PHY_REG_CFG1 = 0x100XX（XX为PHY的寄存器地址）
PHY_REG_CFG0 = 0x2
PHY_REG_CFG0 = 0x0

读取示例：

bspmm g_reg_mipi_tx_base+0x00b8 0x10066
bspmm g_reg_mipi_tx_base+0x00b4 0x2
bspmm g_reg_mipi_tx_base+0x00b4 0x0
bspmd.l g_reg_mipi_tx_base+0x00b8

BT.656管脚复用¶

【配置示例】（以SS928V100为例）

g_reg_iocfg_base2 见表3。

static void vo_bt_pin_mux(int vo_bt_mode)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();

    vo_cmos_set_pin_drive_cap(MIPI_TX_DRIVE_CAP_LEVEL3);

    sys_writel(iocfg2_base + 0x00C8, 0x0682);
    sys_writel(iocfg2_base + 0x00A8,    0x2);
    sys_writel(iocfg2_base + 0x00AC,    0x2);
    sys_writel(iocfg2_base + 0x00B0,    0x2);
    sys_writel(iocfg2_base + 0x00B4,    0x2);
    sys_writel(iocfg2_base + 0x00B8,    0x2);
    sys_writel(iocfg2_base + 0x00C0,    0x2);
    sys_writel(iocfg2_base + 0x00C4,    0x2);
    sys_writel(iocfg2_base + 0x00BC,    0x2);

    if (vo_bt_mode == VO_BT656_MODE) {
        return;
    }
}

【描述说明】

参考实际硬件设计原理图，VO_BT656_CLK、VO_BT656_DATA0、VO_BT656_DATA1、……、VO_BT656_DATA7通过AH4、AL1、AL2、……、AM2进行输出，BT.656相关管脚图1所示。

图 1 VO BT.656原理图

【注意事项】

VO BT.656接口功能管脚采用VO BT.1120接口的DATA0~DATA7，这些管脚的驱动能力由MIPI_TX控制寄存器来配置，方法可参考“BT.1120管脚复用”小节，默认配置为档位3。

RGB管脚复用¶

【配置】（以SS928V100为例）

g_reg_iocfg2_base 见表3。

static void vo_rgb_pin_mux(int vo_rgb_mode)
{
    void *iocfg2_base = sys_config_get_reg_iocfg2();

    vo_cmos_set_pin_drive_cap(MIPI_TX_DRIVE_CAP_LEVEL2);

    sys_writel(iocfg2_base + 0x0098, 0x0223);
    sys_writel(iocfg2_base + 0x0080, 0x0213);
    sys_writel(iocfg2_base + 0x008C, 0x0213);
    sys_writel(iocfg2_base + 0x0090, 0x0213);
    sys_writel(iocfg2_base + 0x00C0,    0x3);
    sys_writel(iocfg2_base + 0x00B8,    0x3);
    sys_writel(iocfg2_base + 0x00CC, 0x0233);
    sys_writel(iocfg2_base + 0x00D0, 0x0233);
    sys_writel(iocfg2_base + 0x00AC,    0x3);
    sys_writel(iocfg2_base + 0x00B4,    0x3);

    if (vo_rgb_mode == VO_RGB_6BIT_MODE) {
        return;
    }

    sys_writel(iocfg2_base + 0x00B0,    0x3);
    sys_writel(iocfg2_base + 0x00A8,    0x3);

    if (vo_rgb_mode == VO_RGB_8BIT_MODE) {
        return;
    }

    sys_writel(iocfg2_base + 0x00A0,    0x3);
    sys_writel(iocfg2_base + 0x00A4,    0x3);
    sys_writel(iocfg2_base + 0x00C8, 0x0233);
    sys_writel(iocfg2_base + 0x00D4, 0x0233);
    sys_writel(iocfg2_base + 0x0084, 0x0213);
    sys_writel(iocfg2_base + 0x0094, 0x0213);
    sys_writel(iocfg2_base + 0x0088, 0x0213);
    sys_writel(iocfg2_base + 0x009C, 0x0213);

    if (vo_rgb_mode == VO_RGB_16BIT_MODE) {
        return;
    }

    sys_writel(iocfg2_base + 0x00E0, 0x0233);
    sys_writel(iocfg2_base + 0x00D8, 0x0233);

    if (vo_rgb_mode == VO_RGB_18BIT_MODE) {
        return;
    }

    sys_writel(iocfg2_base + 0x00BC,    0x3);
    sys_writel(iocfg2_base + 0x00C4,    0x3);
    sys_writel(iocfg2_base + 0x0068, 0x0203);
    sys_writel(iocfg2_base + 0x006C, 0x0203);
    sys_writel(iocfg2_base + 0x0064, 0x0203);
    sys_writel(iocfg2_base + 0x0060, 0x0213);
}

【描述说明】

参考实际硬件设计原理图，RGB_CLK、RGB_DE、RGB_HS、RGB_VS、RGB _DATA0、RGB _DATA1、……、RGB _DATA23通过AF2、AD2、AD3、AD1、AJ1、AM1、……、AD4进行输出，RGB接口管脚如图1至图4所示。

图 1 RGB_CLK、RGB_DE、RGB_HS、RGB_VS、RGB_DATA12、RGB_DATA13、RGB_DATA14、RGB_DATA15

图 2 RGB_DATA0、RGB_DATA1、RGB_DATA2、RGB_DATA3、RGB_DATA4、RGB_DATA5、RGB_DATA6、RGB_DATA7、RGB_DATA8、RGB_DATA9、RGB_DATA10、RGB_DATA11、RGB_DATA17、RGB_DATA18、RGB_DATA19

图 3 RGB_DATA16

图 4 RGB_DATA20、RGB_DATA21、RGB_DATA22、RGB_DATA23

以AF2、AJ1管脚的复用关系配置为例进行描述，RGB_CLK（AF2），RGB_DATA0（AJ1）管脚控制寄存器如表1所示。

表 1 AF2, AJ1管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg60	AF2	Pin SDIO0_CDATA3 IO Config Register.	0x0102F0098	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	管脚施密特输入控制： 0x0：关闭； 0x1：打开。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	管脚驱动能力选择： 0x0：IO5_2档位1； 0x1：IO5_2档位2； 0x2：IO5_2档位3； 0x3：IO5_2档位4； 0x4：IO5_2档位5； 0x5：IO5_2档位6； 0x6：IO5_2档位7； 0x7：IO5_2档位8； 0x8：IO5_2档位9； 0x9：IO5_2档位10； 0xA：IO5_2档位11； 0xB：IO5_2档位12； 0xC：IO5_2档位13； 0xD：IO5_2档位14； 0xE：IO5_2档位15； 0xF：IO5_2档位16；其它：保留。
					3:0	功能选择： 0x0：GPIO7_2； 0x1：SDIO0_CDATA3； 0x3：RGB_CLK；其它：保留。
iocfg_reg70	AJ1	Pin DSI_D2N IO Config Register.	0x0102F00C0	0x1200	31:15	保留。
					14	保留。
					13	保留。
					12	保留。
					11	保留。
					10	保留。
					9	保留。
					8	保留
					7:4	管脚驱动能力选择： 0x0：IO7_1档位1； 0x4：IO7_1档位2； 0x6：IO7_1档位3； 0x7：IO7_1档位4(默认档位)；其它：保留。注意：此功能由MIPI_TX控制器寄存器控制，仅在非MIPI模式时生效。
					3:0	功能选择： 0x0：DSI_D2N； 0x1：GPIO8_4； 0x2：VO_BT1120_DATA5； 0x3：RGB_DATA0； 0x5：PWM1_OUT0_0_N； 0x6：PWM1_OUT1_0_P；其它：保留。

AF2存在4种功能复用：GPIO7_2/SDIO0_CDATA3/RGB_CLK

AF2管脚配置：0x02d3
- Bits [3:0]=3，表示AF2复用为RGB_CLK
- Bits[7:4]=0xd，表示驱动能力选择档位14
- Bits[9]=0x1，表示管脚下拉：打开。
AJ1存在6种功能复用：DSI_D2N/GPIO8_4/VO_BT1120_DATA5/RGB_DATA0/PWM1_OUT0_0_N/PWM1_OUT1_0_P

AJ1管脚配置：0x0003
- Bits [3:0]=3，表示AJ1复用为RGB_DATA0
- Bits[7:4]=0，表示驱动能力选择档位1

【注意事项】

RGB_DATA0、RGB_DATA1、RGB_DATA4、RGB_DATA5、RGB_DATA6、RGB_DATA7 RGB_DATA8、RGB_DATA9、RGB_DATA18、RGB_DATA19这些管脚的驱动能力由MIPI_TX控制寄存器来配置，方法可参考“BT.1120管脚复用”小节，默认配置为档位2。

Audio管脚复用¶

AIAO模块对接外置CODEC时，需要使能I2S相关的管脚复用。AIAO模块对接内置CODEC时，需要使能功放芯片的GPIO管脚复用，用于解除静音。

I2S管脚复用

【配置】（以SS928V100的I2S为例）

static void i2s_pin_mux(void)
{
void * iocfg2_base = get_reg_iocfg2();

sys_writel(iocfg2_base + 0x010C, 0x0232); /* I2S_BCLK */
sys_writel(iocfg2_base + 0x0108, 0x0152); /* I2S_WS */
sys_writel(iocfg2_base + 0x0100, 0x0202); /* I2S_SD_RX */
sys_writel(iocfg2_base + 0x0104, 0x0252); /* I2S_SD_TX */
sys_writel(iocfg2_base + 0x0110, 0x0142); /* I2S_MCLK */
}

【描述说明】

I2S原理图如图1所示。

图 1 I2S原理图

以I2S_MCLK为例，对应芯片管脚编号为AK15 (寄存器：0x0102F0110)。

表 1 AK15管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg90	AK15	Pin JTAG_TDI IO Config Register.	0x0102F0110	0x1100	31:11	保留。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	管脚驱动能力选择： 0x0：IO2档位1； 0x1：IO2档位2； 0x2：IO2档位3； 0x3：IO2档位4； 0x4：IO2档位5； 0x5：IO2档位6； 0x6：IO2档位7； 0x7：IO2档位8； 0x8：IO2档位9； 0x9：IO2档位10； 0xA：IO2档位11； 0xB：IO2档位12； 0xC：IO2档位13； 0xD：IO2档位14； 0xE：IO2档位15； 0xF：IO2档位16；其它：保留。
					3:0	功能选择： 0x0：JTAG_TDI； 0x1：GPIO10_5； 0x2：I2S_MCLK； 0x3：SPI3_SCLK； 0x5：PWM0_OUT10_0_P；其它：保留。

管脚存在5种复用情形：JTAG_TDI / GPIO10_5 / I2S_MCLK / SPI3_SCLK / PWM0_OUT10_0_P。

AK15配置值为0x000001C2：

Bits[3:0]=0x2表示管脚功能选择为I2S_MCLK；
Bits[7:4]=0xC表示管脚驱动能力配置为档位13，档位值越大，对应的驱动能力越大；
Bits[9:8]=0x1表示管脚上拉控制打开, 下拉控制关闭，结合实际电路配置；
Bits[10]=0x0表示电平转换速率为快沿输出。

【注意事项】

无。

功放GPIO管脚复用¶

【配置】（以SS928V100为例）

static void amp_unmute_pin_mux(void)
{
void * iocfg2_base = get_reg_iocfg2();
void * gpio_base = get_reg_gpio();

/* GPIO10_0 */
sys_writel(iocfg2_base + 0x00FC, 0x0201);

/* output high */
sys_writel(gpio_base + 0xA400, 0x01);
sys_writel(gpio_base + 0xA004, 0x01);
}

【描述说明】

功放芯片的使能通过GPIO10_0管脚进行控制，原理图如图1所示。

图 1 GPIO10_0原理图

功放芯片使能控制的具体配置为：

GPIO10_0管脚对应芯片管脚编号为AP17 (寄存器：0x0102F00FC)。

表 1 AP17管脚控制寄存器

Register Name	Pin Number	Function	Address	Default Value	Field Bits	Field Description
iocfg_reg85	AP17	Pin LSADC_CH3 IO Config Registe.	0x0102F00FC	0x1200	31:11	保留。
					10	管脚电平转换速率控制： 0x0：快沿输出； 0x1：慢沿输出。
					9	管脚下拉控制： 0x0：关闭； 0x1：打开。
					8	管脚上拉控制： 0x0：关闭； 0x1：打开。
					7:4	管脚驱动能力选择： 0x0：IO2档位1； 0x1：IO2档位2； 0x2：IO2档位3； 0x3：IO2档位4； 0x4：IO2档位5； 0x5：IO2档位6； 0x6：IO2档位7； 0x7：IO2档位8； 0x8：IO2档位9； 0x9：IO2档位10； 0xA：IO2档位11； 0xB：IO2档位12； 0xC：IO2档位13； 0xD：IO2档位14； 0xE：IO2档位15； 0xF：IO2档位16；其它：保留。
					3:0	功能选择： 0x0：LSADC_CH3； 0x1：GPIO10_0； 0x2：PCIE_RST_N；其它：保留。

管脚存在3种复用情形：LSADC_CH3 / GPIO10_0 / PCIE_RST_N。

AP17配置值为0x00000201：

Bits[3:0]=0x1表示管脚功能选择为GPIO10_0；
Bits[7:4]=0x0表示管脚驱动能力配置为档位1，档位值越大，对应的驱动能力越大；
Bits[9:8]=0x2表示管脚上拉控制关闭, 下拉控制打开，结合实际电路配置；
Bits[10]=0x0表示电平转换速率为快沿输出。

GPIO_DIR为GPIO方向控制寄存器，配置寄存器0x1109A400的Bits [7:0]为0x01，表示配置GPIO10_0为输出方向。

Offset Address: 400 Total Reset Value: 0x00

Bits	Access	Name	Description	Reset
[7:0]	RW	gpio_dir	GPIO方向控制寄存器。Bits [7:0]分别对应GPIO_DATA[7:0]，各Bit可独立控制。 0：输入； 1：输出。	0x00

Bits

Access

Name

Description

Reset

[7:0]

gpio_dir

GPIO方向控制寄存器。Bits [7:0]分别对应GPIO_DATA[7:0]，各Bit可独立控制。

0：输入；

1：输出。

0x00

GPIO_DATA为GPIO数据寄存器，配置寄存器0x1109A004的Bits [7:0]为0x01，表示配置GPIO10_0为输出高电平。

Offset Address: 0x000～0x3FC Total Reset Value: 0x00

Bits	Access	Name	Description	Reset
[7:0]	RW	gpio_data	当GPIO配置为输入模式时，为GPIO输入数据；当GPIO配置为输出模式时，为输出数据。各比特均可独立控制。与GPIO_DIR配合使用。	0x00

【注意事项】

无。

其他¶

无。
