HiSpark编程指南
前言¶
概述
本文介绍客户如何使用ATC(Advanced Tensor Compiler)提供的接口开发自定义算子，以提高网络运行效率。
产品版本
与本文档相对应的产品版本如下。
产品名称 |
产品版本 |
|---|---|
SS928 |
V100 |
SS927 |
V100 |
读者对象
本文档主要适用于软件开发工程师。
掌握以下经验和技能可以更好地理解本文档：
熟悉Linux基本命令。
对机器学习、图像分析方法有一定的了解。
符号约定
在本文中可能出现下列标志，它们所代表的含义如下。
符号 |
说明 |
|---|---|
|
表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。 |
|
表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。 |
|
表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。 |
|
用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。 “须知”不涉及人身伤害。 |
|
对正文中重点信息的补充说明。 “说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。 |
修改记录
文档版本 |
发布日期 |
修改说明 |
|---|---|---|
00B01 |
2025-09-15 |
第1次临时版本发布 |
使用入门¶
入门学习¶
算子基本概念¶
图像分析算法由一个个计算单元组成，我们称这些计算单元为算子（Operator，简称 Op）。在网络模型中，算子对应层中的计算逻辑，例如：卷积层（Convolution Layer）是一个算子；全连接层（Fully-connected Layer， FC layer）中的权值求和过 程是一个算子。 以下是算子中常用的基本概念。
算子名称 (Name)
算子的名称，用于标志网络中的某个算子，同一网络中算子的名称需要保持唯一。
算子类型 (Type)
网络中每一个算子根据算子类型进行算子实现的匹配，相同类型的算子的实现逻辑相同。在一个网络中同一类型的算子可能存在多个。
数据排布格式 (Format)
在图像分析框架中，多维数据通过多维数组存储，比如图像分析中卷积的特征图用四维数组保存，四个维度分别为批量大小（Batch, N）、特征图高度（Height, H）、特征图宽度（Width, W）以及特征图通道（Channels, C）。 由于数据只能线性存储，因为这四个维度有对应的顺序。不同图像分析框架会按照不同的顺序存储特征图数据，比如Caffe，排列顺序为[Batch, Channels, Height, Width]，即NCHW。Tensorflow中，排列顺序为[Batch, Height, Width, Channels]， 即NHWC。
形状 (Shape)
张量的形状，以(D0, D1, … ,Dn-1)的形式表示，D0到Dn是任意的正整数。
发布模式使用¶
获取ATC工具¶
参考《ATC工具使用指南》"2.1.1 获取ATC工具" 小节。
获取custom样例工程¶
custom样例工程中，包含了Abs(cpu)和Add(nnn)两个实现sample，样例工程目录结构如下。
├── build.sh
├── caffe_model
│ ├── scale.caffemodel
│ └── scale.prototxt
├── CMakeLists.txt
├── cpu_caffe_config.json
├── cpu_onnx_config.json
├── data
│ ├── data_0.txt
│ └── data_0.txt.bin
├── lib
│ ├── cmake
│ │ ├── toolchain_gcc-aarch64.cmake
│ │ ├── toolchain_gcc-aarch64-mix410.cmake
│ │ ├── toolchain_gcc-aarch64_musl.cmake
│ │ └── toolchain_gcc-x86.cmake
│ ├── CMakeLists.txt
│ ├── README.md
│ ├── src
│ │ ├── CMakeLists.txt
│ │ ├── common
│ │ │ ├── extended_utils.cpp
│ │ │ ├── op
│ │ │ │ ├── extended_op_node_base.cpp
│ │ │ │ ├── extended_propagation_base.cpp
│ │ │ │ ├── op_factory.cpp
│ │ │ │ ├── process_layer_factory.cpp
│ │ │ │ └── propagation_factory.cpp
│ │ │ └── parser
│ │ │ ├── extended_parser_base.cpp
│ │ │ └── op_parser_factory_base.cpp
│ │ ├── extended
│ │ │ ├── aicpu_runtime
│ │ │ │ ├── extended_abs_aicpu_forward.c
│ │ │ │ ├── extended_abs_aicpu_forward.h
│ │ │ │ └── extended_aicpu_forward_param.h
│ │ │ └── ops
│ │ │ ├── abs
│ │ │ │ ├── abs_op_node.cpp
│ │ │ │ ├── abs_parser.cpp
│ │ │ │ ├── abs_parser.h
│ │ │ │ ├── abs_propagation.cpp
│ │ │ │ └── abs_propagation.h
│ │ │ ├── add
│ │ │ │ ├── add_op_node.cpp
│ │ │ │ ├── add_parser.cpp
│ │ │ │ ├── add_parser.h
│ │ │ │ ├── add_process_layer.cpp
│ │ │ │ ├── add_propagation.cpp
│ │ │ │ └── add_propagation.h
│ │ │ └── include
│ │ │ ├── abs_op_node.h
│ │ │ ├── add_op_node.h
│ │ │ └── add_process_layer.h
│ │ └── include
│ │ ├── common
│ │ │ ├── extended_attr.h
│ │ │ ├── extended_forward_param.h
│ │ │ ├── extended_op_node_base.h
│ │ │ ├── extended_op_version.h
│ │ │ ├── extended_parser_base.h
│ │ │ ├── extended_propagation_base.h
│ │ │ ├── extended_utils.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── ext_enum_def.h
│ │ │ ├── log.h
│ │ │ ├── op_factory.h
│ │ │ ├── op_parser_factory_base.h
│ │ │ └── propagation_factory.h
│ │ └── inst_api
│ │ ├── ext_controller_def.h
│ │ ├── ext_controller.h
│ │ ├── ext_process_interface.h
│ │ ├── ext_process_param.h
│ │ ├── process_layer_base.h
│ │ ├── process_layer_factory.h
│ │ ├── scalar.h
│ │ └── tensor.h
│ └── test
│ ├── CMakeLists.txt
│ ├── include
│ │ ├── add_offline_sample.h
│ │ ├── add_sample.h
│ │ └── ext_ddr_simulator.h
│ └── src
│ ├── layer
│ │ ├── add_offline_sample.cpp
│ │ └── add_sample.cpp
│ └── main.cpp
├── model
│ ├── calibration_param.bin
│ ├── calibration_param.txt
│ ├── cnn_net_tree_adapt.dot
│ ├── cnn_net_tree.dot
│ ├── cnn_net_tree_org.dot
│ ├── cnn_net_tree_parser.dot
│ └── mapper_debug.log
├── onnx_model
│ ├── abs_custom_aicpu.onnx
│ └── cpu.onnx
├── README.md
├── script
│ └── txt2bin.py
设置环境变量¶
设置libsvp_aacpu_custom_x86.so/libsvp_aacpu_custom_aarch64.so和libsvp_custom.so相关自定义算子库环境变量。
须知：
使用export方式设置环境变量后，环境变量只在当前窗口有效。如果用户之前在.bashrc文件中设置过自定义算子库的环境变量，则在执行上述命令之前，需要先手动删除原来设置的自定义算子库环境变量。
如果用户之前在.bashrc文件中设置过之前版本自定义算子库的环境变量，则在执行atc命令之前，需要先手动删除原来设置的自定义算子库环境变量，然后设置如下环境变量。设置完成后，切换到新窗口执行atc模型转换命令。
必选环境变量（如下环境变量中${install_path}以samples软件包使用默认安装路径为例进行说明）
export PATH=${install_path}/9_custom/lib/output/lib:$PATH
export LD_LIBRARY_PATH=${install_path}/9_custom/lib/output/lib:$LD_LIBRARY_PATH
编译custom样例工程¶
直接执行./build.sh即可，生成的libsvp_custom.so库存放在${custom_dir}/output/lib目录。
运行ATC¶
参考《ATC工具使用指南》“2.2 转换样例”章节。
调试模式使用¶
调试模式仅NNN算子支持。本test样例工程提供了add算子(NNN)的测试工程。
获取test样例工程¶
test工程的目录结构如下，sample中包含了两个测试用例供参考。
├── build.sh
├── CMakeLists.txt
├── inc
│ ├── model_process.h
│ ├── sample_process.h
│ └── utils.h
└── src
├── acl.json
├── CMakeLists.txt
├── main.cpp
├── model_process.cpp
├── sample_process.cpp
└── utils.cpp
编译test样例工程¶
必选环境变量
export DDK_PATH=${install_path}/ascend-toolkit/svp_latest/x86_64-linux
然后执行./build.sh。
执行test样例工程¶
编译好的可执行程序在(build.sh同级目录)out目录下，直接执行./main即可。
算子开发流程¶
算子Op定义¶
原理¶
算子定义规定了算子输入、输出和属性信息，基本参数的校验和shape的推导，并注册到自定义算子库中。网络模型生成时，发现包含自定义算子，ATC会根据自定义算子接口调用创建Op方法，返回对应的自定义算子指针，可根据此指针调用接口。

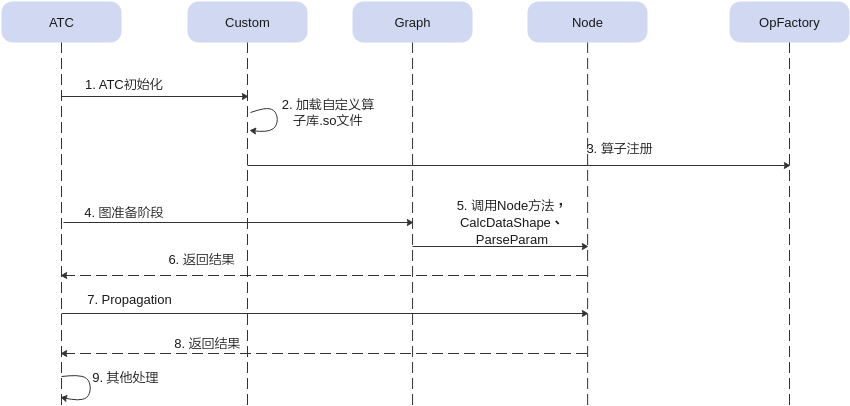

图 1 自定义算子时序图
其中算子注册包括OP Node注册、OP Parser注册和OP Propagation注册，注册的时候算子类型作为传入条件。
首先ATC接收到第三方框架的原始网络模型，并进行初始化，网络模型的拓扑图简称为图。
图中包含自定义算子时，会加载自定义算子.so库。
Graph会遍历图中所有节点。
每个节点都会向Node发送调用方法请求shape计算函数和参数解析函数。
每个节点会执行CPU Propagation推理，并返回结果。
ATC进行其他处理。
自定义算子调用时序图如图2。
图 2 自定义算子调用时序图
算子分析¶
以Abs算子为例。
用户需要确定算子功能、输入、输出、算子类型以及算子实现函数名称等。
明确算子的功能以及数学表达式。
以Abs算子为例，Abs算子的数学表达式为：
y = abs(x)
计算过程：将输入参数取绝对值，得到结果y并将其返回。
明确输入和输出。
例如Abs算子有一个输入x，一个输出y。
本样例中算子的输入支持的数据类型为float32，算子输出的数据类型与输入类型相同。
算子输入支持所有shape，输出shape与输入shape相同。
算子输出支持的format为：NCHW
明确算子实现文件名称以及算子的类型(OpType)
算子类型采用大驼峰的命名方式，即采用大写字符区分不同的语义。
算子文件名称，可采用如下命名规则。
首字符的大写字符转换成小写字符，如Abs -> abs
小写字符后的大写字符转换成下划线+小写字符，如 AbsNode -> abs_node
因此本例中，算子类型定义为Abs，算子的实现文件名称为abs，因此各个文件名称建议命名如下。
算子的opNode文件命名为abs_op_node.h与abs_op_node.cpp
算子的解析文件命名为abs_parser_caffe.h与abs_parser_caffe.cpp
算子的推理文件命名为abs_propagation.h与abs_propagation.cpp
算子的runtime文件命名为extended_abs_aacpu_forward.h与extended_abs_aacpu_forward.c
通过以上分析，得到Abs算子的设计规格如下。
算子类型 (OpType) |
Abs |
||
|---|---|---|---|
算子输入 |
name：x |
shape：all |
data type： float32 |
算子输出 |
name：y |
shape：all |
data type： float32 |
算子实现文件名称 |
abs |
||
工程创建¶
用户可以基于提供的自定义算子样例工程进行修改，新增自定义算子。
目录结构介绍：
算子工程目录结构如下所示，请基于如下规则在对应目录下进行自定义算子开发。
├── extended
│ ├── aacpu_runtime // 存放算子的CPU实现
│ │ ├── extended_abs_aacpu_forward.c
│ │ ├── extended_abs_aacpu_forward.h
│ │ └── extended_aacpu_forward_param.h // CPU推理参数文件
│ └── ops // 存放算子定义文件、解析文件和推理文件
│ ├── abs
│ │ ├── abs_op_node.cpp
│ │ ├── abs_parser.cpp
│ │ ├── abs_parser.h
│ │ ├── abs_propagation.cpp
│ │ └── abs_propagation.h
│ └── include
│ └── abs_op_node.h
算子代码实现¶
自定义算子的实现包括以下部分：
OpNode类的实现，需要继承ExtendedOpNodeBase基类。必须实现如下接口。
Parser：创建对应自定义算子Op的Parse指针并返回。参考Parser。
CalcDataShape：计算输入输出数据的shape信息。参考CalcDataShape。
GetIsAacpuOp：获取自定义算子Op的属性，CPU算子或_NNN_算子。参考GetIsAAcpuOp。
Parser类的实现，需要继承ExtendedParserBase基类，必须实现如下接口。
ParseParam：对自定义算子的参数进行解析。参考ParseParam。
Propagation类的实现，需要继承ExtendedPropagationBase基类，必须实现如下接口。
PrePare：准备校准推理的参数。参考Prepare。
ForwardCpu：根据传入的推理参数进行校准推理。参考ForwardCpu。
若为CPU算子，需实现算子的CPU下的计算函数详见Cpu Sample介绍。
若为_NNN_算子，需实现XXXProcessLayer类，详见NNN Sample介绍。
算子工程编译部署¶
简介¶
自定义算子开发完成后，需要对算子工程进行编译，编译出ATC转换模型依赖的libsvp_custom.so，指令仿和功能仿依赖的libsvp_aacpu_custom_x86.so，板端ACL依赖的libsvp_aacpu_custom_aarch64.so。详细的编译部署流程如图1所示。
图 1 算子工程编译部署图
所有自定义算子需要在同一算子工程进行编译，编译成ATC加载调用的.so库。
算子工程编译¶
算子源码开发完成后，需要对算子工程进行编译，生成自定义算子库，包括libsvp_custom.so和libsvp_aacpu_custom_x86.so/libsvp_aacpu_custom_aarch64.so。
环境准备，配置gcc编译环境，CMake最低版本要求为3.5.1。
当开发环境与运行环境操作系统架构相同时，执行如下命令编译程序。
指令仿真：./build.sh inst
功能仿真：./build.sh func
默认的交叉编译链：aarch64-mix210-linux-gcc；
如果想切换编译链：aarch64-mix410-linux-gcc，将src/CMakeLists.txt文件中的set(BOARD_TOOLCHAIN_FILE toolchain_gcc-aarch64.cmake) 修改为set(BOARD_TOOLCHAIN_FILE toolchain_gcc-aarch64-mix410.cmake)；
如果想切换编译链：aarch64-v01c01-linux-musl，将src/CMakeLists.txt文件中的set(BOARD_TOOLCHAIN_FILE toolchain_gcc-aarch64.cmake) 修改为set(BOARD_TOOLCHAIN_FILE toolchain_gcc-aarch64_musl.cmake)
当开发环境与运行环境操作系统架构不同时，执行./build.sh进行交叉编译
默认的交叉编译链：aarch64-mix210-linux-gcc；
如果想切换编译链：aarch64-mix410-linux-gcc，执行脚本：./build.sh board 410
如果想切换编译链：aarch64-v01c01-linux-musl，执行脚本：./build.sh board musl
ATC使用的libcustom.so和仿真工具使用的libsvp_aacpu_custom_x86.so编译环境一致。
编译成功后，会在当前目录创建output目录，并在output/lib下生成libsvp_custom.so和libsvp_aacpu_custom_x86.so/libsvp_aacpu_custom_aarch64.so库。
配置自定义算子库环境变量，供ATC加载使用，命令如下。
export LD_LIBRARY_PATH=xxx/output/lib:$LD_LIBRARY_PATH板端执行带有自定义cpu算子库时，通过二级调用libsvp_aacpu_custom_aarch64.so库进行推理，仿真工具执行带有自定义cpu算子库时，通过二级调用libsvp_aacpu_custom_x86.so库进行推理。
接口参考¶
通用参数¶
ExtendedAttr类¶
ExtendedAttr构造函数和析构函数¶
功能描述：
ExtendedAttr构造函数和析构函数。
接口原型：
ExtendedAttr ();
virtual ~ExtendedAttr ();
GetExtendedParam¶
功能描述：
获取自定义算子参数。
接口原型：
ExtendedParam GetExtendedParam() const;
返回值说明：
ExtendedParam，自定义算子参数。
AttributeType¶
功能描述：枚举类型，表征参数属性。
类型 |
说明 |
|---|---|
UNDEFINED |
未定义类型。 |
FLOAT |
float。 |
INT |
int64_t。 |
STRING |
字符串。 |
FLOATS |
float数组。 |
INTS |
int64_t数组。 |
STRINGS |
字符串数组。 |
AttributeType¶
功能描述：结构体类型，表征参数的值。
参数名 |
类型 |
说明 |
|---|---|---|
name |
string |
自定义参数名称。 |
type |
AttributeType |
自定义参数类型。 |
paramFloat |
float |
float类型参数。 |
paramInt |
int64_t |
int64_t类型参数。 |
paramString |
string |
字符串类型参数。 |
paramFloats |
vector<float> |
float数组参数。 |
paramInts |
vector<int64_t> |
int64_t数组参数。 |
paramStrings |
vector<string> |
字符串数组参数。 |
Propagation推理参数¶
ExtendedBuffer¶
功能描述：自定义buffer类型。
参数名 |
类型 |
说明 |
|---|---|---|
data |
void* |
buffer内存数据。 |
size |
uint32_t |
buffer内存数据量，以byte为单位。 |
ExtendedDataInfo¶
功能描述：自定义data信息。
参数名 |
类型 |
说明 |
|---|---|---|
dataType |
uint32_t |
数据类型。 |
stride |
uint32_t |
数据stride偏移。 |
dimNum |
uint32_t |
数据维度数量。 |
shape |
uint32_t* |
数据形状信息。 |
buffer |
ExtendedBuffer |
数据buffer。 |
ExtendedDataInfoContainer¶
功能描述：自定义dataInfo信息。
参数名 |
类型 |
说明 |
|---|---|---|
dataInfo |
ExtendedDataInfo* |
自定义数据Info。 |
num |
uint32_t |
自定义数据Info数据量。 |
ExtendedForwardParam¶
功能描述：自定义forward参数。
参数名 |
类型 |
说明 |
|---|---|---|
input |
ExtendedDataInfoContainer |
输入数据。 |
output |
ExtendedDataInfoContainer |
输出数据。 |
paramBuf |
ExtendedBuffer |
参数buffer。 |
通用接口¶
ExtendedOpNodeBase类¶
ExtendedOpNodeBase构造函数和析构函数¶
功能描述：
ExtendedOpNodeBase构造函数和析构函数。
接口原型：
ExtendedOpNodeBase();
virtual ~ExtendedOpNodeBase();
Parser¶
功能描述：
获取算子parser对象。
接口原型：
virtual shared_ptr<ExtendedParserBase> Parser();
返回值说明：
返回算子Parser指针。
CalcDataShape¶
功能描述：
计算Shape信息。
接口原型：
virtual int32_t CalcDataShape(const vector<vector<int32_t>>& bottomShapeVec, vector<vector<int32_t>>& topShapeVec);
参数名 |
输入/输出 |
说明 |
|---|---|---|
bottomShapeVec |
输入 |
输入shape信息，其维度需与输入Shape（bottom）个数相等。 |
topShapeVec |
输出 |
输出shape信息，其维度需与输出Shape（top）个数相等。 |
返回值说明：
int32_t，shape信息是否计算成功，返回0表示成功。
CheckSpecification¶
功能描述：
检查算子规格是否支持。
接口原型：
virtual int32_t CheckSpecification();
返回值说明：
int32_t，返回0表示成功。
SetIsAacpuOp¶
功能描述：
设置CPU算子flag。
接口原型：
void SetIsAacpuOp(bool flag);
参数名 |
输入/输出 |
说明 |
|---|---|---|
flag |
输入 |
true代表是CPU算子，false代表不是CPU算子。 |
GetIsAAcpuOp¶
功能描述：
获取CPU算子flag。
接口原型：
virtual bool GetIsAAcpuOp() const;
参数名 |
输入/输出 |
说明 |
|---|---|---|
flag |
输入 |
true代表是CPU算子，false代表不是CPU算子。 |
返回值说明：
bool，返回true代表是CPU算子，返回false代表不是CPU算子。
SetOpName¶
功能描述：设置算子名称。
接口原型：
inline void SetOpName(const string& name);
参数名 |
输入/输出 |
说明 |
|---|---|---|
name |
输入 |
算子名称。 |
GetOpName¶
功能描述：获取算子名称。
接口原型：
inline string GetOpName() const;
参数名 |
输入/输出 |
说明 |
|---|---|---|
flag |
输入 |
true代表是CPU算子，false代表不是CPU算子。 |
返回值说明：
string，算子名称。
ExtendedParserBase类¶
ExtendedParserBase构造函数和析构函数¶
功能描述：
ExtendedParserBase构造函数和析构函数。
接口原型：
ExtendedParserBase ();
virtual ~ExtendedParserBase ();
ParseParam¶
功能描述：解析参数。
接口原型：
virtual int32_t ParseParam(const shared_ptr<ExtendedOpNodeBase> op, const std::vector<ExtendedAttr> &extendedAttrs);
参数名 |
输入/输出 |
说明 |
|---|---|---|
op |
输入 |
算子对象指针。 |
extendedAttrs |
输入 |
自定义算子参数 |
返回值说明：
int32_t，返回0代表解析参数成功，返回非0代表解析参数失败。
ExtendedPropagationBase类¶
ExtendedPropagationBase构造函数和析构函数¶
功能描述：
ExtendedPropagationBase构造函数和析构函数。
接口原型：
ExtendedPropagationBase ();
virtual ~ExtendedPropagationBase ();
Forward¶
功能描述：执行推理。
接口原型：
int32_t Forward(ExtendedForwardParam& forwardParam);
参数名 |
输入/输出 |
说明 |
|---|---|---|
forwardParam |
输入 |
推理参数。 |
返回值说明：
int32_t，返回0代表推理成功，返回非0代表推理失败。
Init¶
功能描述：
初始化。
接口原型：
int32_t Init(ExtendedOpNodeBase &op);
参数名 |
输入/输出 |
说明 |
|---|---|---|
op |
输入 |
算子对象。 |
返回值说明：
int32_t，返回0代表初始化成功，返回非0代表初始化失败。
Prepare¶
功能描述：
参数读取配置。
接口原型：
virtual int32_t Prepare();
返回值说明：
Int32_t，返回0代表参数读取配置成功，返回非0代表参数读取配置失败。
ForwardCpu¶
功能描述：
执行Cpu推理。
接口原型：
virtual int32_t ForwardCpu(ExtendedForwardParam& forwardParam) = 0;
参数名 |
输入/输出 |
说明 |
|---|---|---|
forwardParam |
输入 |
推理参数。 |
返回值说明：
int32_t，返回0代表Cpu推理成功，返回非0代表Cpu推理失败。
GetStride¶
功能描述：
获取stride值。
接口原型：
vector<int32_t> GetStride(const vector<int32_t> &shapeVec) const;
参数名 |
输入/输出 |
说明 |
|---|---|---|
shapeVec |
输入 |
Shape信息。 |
返回值说明：
vector<int32_t>，输出shape每一个维度的stride值。
GetactivateProp¶
功能描述：
获取激活函数推理对象指针。
接口原型：
shared_ptr<ExtendedPropagationBase> GetactivateProp() const;
返回值说明：
shared_ptr<ExtendedPropagationBase>，ExtendedPropagationBase对象指针。
UTILS API¶
UTILS是自定义算子动态库对外接口，包括创建自定算子Op。提供了一系列API供开发者进行开发，参考接口总览。
CreateOpNode¶
功能描述：
创建自定义算子Op。
接口原型：
shared_ptr<ExtendedOpNodeBase> CreateOpNode(const string& name);
参数名 |
输入/输出 |
说明 |
|---|---|---|
name |
输入 |
Op名称。 |
返回值说明：
shared_ptr<ExtendedOpNodeBase>，自定义算子Op对象指针。
GetLibVersion¶
功能描述：
获取自定义算子库版本值。
接口原型：
int64_t GetLibVersion();
返回值说明：
int64_t，版本值。
CPU推理参数¶
ExtendedAAcpuBuffer¶
功能描述：自定义cpu buffer。
参数名 |
输入/输出 |
说明 |
|---|---|---|
data |
void* |
buffer内存数据。 |
size |
uint32_t |
Buffer内存数据量。 |
ExtendedAAcpuDataInfo¶
功能描述：自定义cpu data信息。
参数名 |
类型 |
说明 |
|---|---|---|
dataType |
uint32_t |
数据类型。 |
stride |
uint32_t |
数据stride偏移。 |
dimNum |
uint32_t |
数据维度数量。 |
shape |
uint32_t* |
数据形状信息。 |
buffer |
ExtendedBuffer |
数据buffer。 |
ExtendedAAcpuDataInfoContainer¶
功能描述：自定义dataInfo信息。
参数名 |
类型 |
说明 |
|---|---|---|
dataInfo |
ExtendedAacpuDataInfo * |
自定义数据Info。 |
num |
uint32_t |
自定义数据Info数据量。 |
ExtendedAAcpuForwardParam¶
功能描述：自定义forward参数。
参数名 |
类型 |
说明 |
|---|---|---|
input |
ExtendedAAcpuDataInfoContainer |
输入数据。 |
output |
ExtendedAAcpuDataInfoContainer |
输出数据。 |
paramBuf |
ExtendedAAcpuBuffer |
参数buffer。 |
_NNN_参数及接口¶
数据结构定义¶
Scalar¶
功能说明¶
定义Scalar变量。
数据类型定义¶
enum ExtOpDataType {
EXT_OP_DTYPE_F16 = 10,
EXT_OP_DTYPE_S32 = 11,
EXT_OP_DTYPE_U32 = 12
};
函数原型¶
Scalar();
explicit Scalar(const std::string &name);
Scalar(ExtOpDataType opDataTye, const std::string &name = "", int32_t initVal = 0);
Scalar(Scalar &scalar, const std::string &name = "");
Scalar(uint32_t val, const std::string &name = "");
Scalar(int32_t val, const std::string &name = "");
约束¶
标量运算时，ExtOpDataType仅支持EXT_OP_DTYPE_S32和EXT_OP_DTYPE_U32。向量运算时，支持EXT_OP_DTYPE_F16类型。
标量运算¶
算术运算
支持的算术运算如下。
Scalar a(10);
Scalar b;
Scalar c;
c = a + b;
c = a + 10;
c = a – b;
c = a – 10;
c = 10 – b;
c = a*b;
c = 10*a;
c = a/b;
c = a/10;
c = 10/a;
c = a % b;
c = a %10;
c = 10 %a;
c++;
++c;
c--;
--c;
关系运算
关系运算需和控制语句配合使用。支持的关系运算如下。
Scalar a(10);
Scalar b;
a == b;
a == 10;
a != b;
a != 10;
a > b;
a > 10;
a < b;
a < 10;
a >= b;
a >= 10;
a <= b;
a <= 10;
位运算
Scalar a(10);
Scalar b;
Scalar c;
c = a | b;
c = a | 0xff;
c = a & b;
c = a & 0xff;
c = ~b;
c = b >> a;
c = b >> 1;
c = b << a;
c = b << 1;
赋值运算
Scalar a(10);
Scalar b;
b = a;
b &= a;
b &= 0xff;
b |= a;
b |= 0xff;
b ^= a;
b ^= 0xff;
b <<= a;
b <<= 2;
b >>= a;
b >>= 2;
特殊运算
Scalar a(10);
Scalar b;
Scalar c;
c.Max(a, b); // c = MAX(a, b);
c.Max(a, 10);
c.Max(10, a);
c.Min(a, b);
c.Min(a, 10);
c.Min(10, a);
调试接口¶
GetVal
功能描述：在simulator调试模式场景时，获取当前Scalar变量的值，在板端场景时，该接口返回的值无效。
接口原型：
int32_t GetVal();
返回值说明：当前Scalar变量的值。
GetValF
功能描述：在simulator调试模式场景时，获取当前Scalar变量的float值（如果当前Scalar数据类型为EXT_OP_DTYPE_F16，则内部会将EXT_OP_DTYPE_F16的值转化成float再返回），在板端场景时，该接口返回的值无效。
接口原型：
float GetValF();
返回值说明：当前Scalar变量的float值
调用示例¶
// 定义一个匿名Scalar变量a，初始值为0，数据类型为EXT_OP_DTYPE_S32
Scalar a;
// 定义一个Scalar变量b，名称为"b", 初始值为0，数据类型为EXT_OP_DTYPE_S32
Scalar b("b");
// 定义一个Scalar变量c，名称为"c", 初始值为10，数据类型为EXT_OP_DTYPE_U32
Scalar c(EXT_OP_DTYPE_U32, "c", 10);
// 定义一个Scalar变量d，名称为"d", 初始值为10，数据类型为EXT_OP_DTYPE_S32
uint32_t initVal = 10;
Scalar d(initVal, "d");
// 定义一个Scalar变量e，名称为"e", 初始值为-10，数据类型为EXT_OP_DTYPE_S32
Scalar e(-10, "e");
// 返回-10
int32_t eVal = e.GetVal();
Tensor¶
功能说明¶
定义Tensor变量。
数据类型定义¶
enum MemScope {
DDR = 0,
UB = 1
};
函数原型¶
Tensor();
Tensor(ExtOpDataType dataType, std::vector<int32_t> &dimVec, MemScope memScope, const std::string &name = "Tensor");
Tensor(ExtOpDataType dataType, std::vector<int32_t> &dimVec, uint64_t ddrAddr, const std::string &name = "Tensor");
Tensor(ExtOpDataType dataType, std::vector<int32_t> &dimVec, Scalar& ddrAddr, const std::string &name = "Tensor");
参数说明¶
参数名称 |
输入/输出 |
含义 |
|---|---|---|
dataType |
输入 |
指定Tensor对象的数据类型，当前仅支持EXT_OP_DTYPE_F16。 |
dimVec |
输入 |
指定Tensor对象 形状，dimVec的维度不能超过3维。 |
memScope |
输入 |
指定Tensor内存类型范围，支持DDR，UB。接口Tensor(ExtOpDataType dataType, std::vector<int32_t> &dimVec, MemScope memScope, std::string name = "Tensor"); 不建议定义DDR内存，因为此时不能确定DDR地址。 |
name |
输入 |
指定Tensor的名称。 |
支持操作¶
GetSubTensor
功能：从TensorA中抠出一个小TensorB，该功能仅在Tensor处于DDR中时有效。如图1所示。

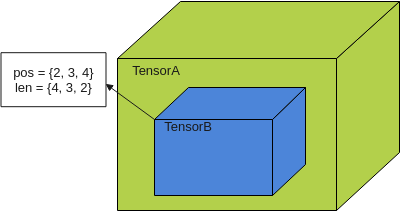

图 1 GetSubTensor示意
接口原型：
Tensor GetSubTensor(std::vector<int32_t> &pos, std::vector<int32_t> &len, const std::string &name = "Tensor");
Tensor GetSubTensor(std::vector<std::shared_ptr<Scalar>> &pos, std::vector<int32_t> &len, const std::string &name = "Tensor");
参数名称 |
输入/输出 |
含义 |
|---|---|---|
pos |
输入 |
指定抠出的TensorB在TensorA中的位置，可以为int32_t变量或shared_ptr<Scalar>变量。 |
len |
输入 |
指定抠出的TensorB的维度，len的维度不能超过3维，且需与TensorA的维度个数一样，TensorB必须在TensorA范围内。 |
name |
输入 |
指定TensorB的名字。 |
返回值：返回TensorB。
GetNum
功能：获取当前Tensor的N维度，当前仅支持1.
接口原型：
int32_t GetNum() const;
返回值：返回Tensor的N维度。
GetChannel
功能：
获取当前Tensor的C维度，当Tensor在DDR中时，取值范围为[1, 65536)；当Tensor在UB中时，取值范围为[1, 65536)，且GetChannel() * GetHeight() * GetWidth()也满足取值范围[1, 65536)。
接口原型：
int32_t GetChannel() const;
返回值：返回Tensor的C维度。
GetHeight
功能：
获取当前Tensor的H维度，当Tensor在DDR中时，取值范围为[1, 65536)；当Tensor在UB中时，取值范围为[1, 65536)，且GetChannel() * GetHeight() * GetWidth()也满足取值范围[1, 65536)。
接口原型：
int32_t GetHeight() const;
返回值：返回Tensor的H维度。
GetWidth
功能：
获取当前Tensor的W维度，当Tensor在DDR中时，取值范围为[1, 65536)；当Tensor在UB中时，取值范围为[1, 65536)，且GetChannel() * GetHeight() * GetWidth()也满足取值范围[1, 65536)。
接口原型：
int32_t GetWidth() const;
返回值：返回Tensor的W维度。
调试接口¶
GetData
功能：
获取当前Tensor的数据，会转将Tensor数值换成float返回，仅在调试模式时有效。
接口原型：
std::vector<float> GetData();
返回值：当前Tensor的float格式数据。
GetDataString
功能：
获取当前Tensor的数据，会转将Tensor数值换成float格式的字符串返回，仅在调试模式时有效。
接口原型：
std::string GetDataString();
返回值：当前Tensor的float格式数据的字符串。
调用示例¶
// 定义一个DDR中的Tensor a, 维度为{8,10,10},ddr地址为0x100，名称为“TensorA”
std::vector<int32_t> dimVec = {8, 10, 10};
Tensor a(EXT_OP_DTYPE_F16, dimVec, 0x100, “TensorA”);
// 从TensorA中抠出TensorB。
std::vector<int32_t> pos = {2, 3, 4};
std::vector<int32_t> len = {4, 3, 2}
Tensor b = a.GetSubTensor(pos, len, “TensorB”);
// 从TensorA中抠出TensorC，pos为Scalar值
std::vector<shared_ptr<Scalar>> posOnline(3);
posOnline[0] = make_shared<Scalar>(EXT_OP_DTYPE_S32, "scalar0", pos[0]);
posOnline[1] = make_shared<Scalar>(EXT_OP_DTYPE_S32, "scalar1", pos[1]);
posOnline[2] = make_shared<Scalar>(EXT_OP_DTYPE_S32, "scalar2", pos[2]);
Tensor c = TensorA.GetSubTensor(posOnline, len, “TensorC”);
// 定义一个UB中的TensorD
Tensor d(EXT_OP_DTYPE_F16, dimVec, UB, “TensorD”);
// 获取TensorD的N, num为1
int32_t num = d.GetNum();
// 获取TensorD的C, channel为8
int32_t num = d.GetChannel();
// 获取TensorD的H, num为10
int32_t num = d.GetHeight();
// 获取TensorD的W, num为10
int32_t num = d.GetWidth();
程序控制¶
简介¶
本章节介绍自定义算子中用于控制程序跳转的控制语句，包括if和while逻辑。
if和while语句使用前，均需先调用EXT_CONTROLLER(ctrl)定义一个ctrl对象。
if¶
if中的condition可以为Scalar变量之间或int变量之间的关系运算符，如>,<,==,!=,>=,<=。
if¶
使用示例：
EXT_CONTROLLER(ifCtrl);
EXT_CTRL_IF(ifCtrl, condition) {
// if process
} EXT_CTRL_ENDIF(ifCtrl);
if-else if¶
使用示例：
EXT_CONTROLLER(ifCtrl);
EXT_CTRL_IF(ifCtrl, condition1) {
// if process
} EXT_CTRL_ELSEIF(ifCtrl, condition2) {
// else process
} EXT_CTRL_ENDIF(ifCtrl);
if-else¶
使用示例：
EXT_CONTROLLER(ifCtrl);
EXT_CTRL_IF(ifCtrl, condition) {
// if process
} EXT_CTRL_ELSE(ifCtrl) {
// else process
} EXT_CTRL_ENDIF(ifCtrl);
if-elseif-..-else¶
使用示例：
EXT_CONTROLLER(ifCtrl);
EXT_CTRL_IF(ifCtrl, condition1) {
// if process
} EXT_CTRL_ELSEIF(ifCtrl, condition2) {
// else process
} EXT_CTRL_ELSE(ifCtrl) {
// else process
} EXT_CTRL_ENDIF(ifCtrl);
while¶
while语句中的condition可以为Scalar变量之间或int变量之间的关系运算符，如>,<,==,!=,>=,<=。
while¶
使用示例：
EXT_CONTROLLER(whileCtrl);
EXT_CTRL_WHILE(whileCtrl, condition) {
// while process
} EXT_CTRL_WHILE_END(whileCtrl);
while-break¶
使用示例：
EXT_CONTROLLER(whileCtrl);
EXT_CTRL_WHILE(whileCtrl, condition1) {
// while process
EXT_CTRL_BREAK_IF(whileCtrl, condition2) {
// break process
}
} EXT_CTRL_WHILE_END(whileCtrl);
接口定义¶
数据类型定义¶
enum ExtInstBaseAddrType {
EXT_BASE_TYPE_INST_BASE = 0,
EXT_BASE_TYPE_TEMP_BASE = 1,
EXT_BASE_TYPE_NO_BASE = 4
};
离线数据接口¶
GetOfflineParamAddr¶
功能描述：获取离线输入的地址。
接口原型：
int32_t GetOfflineParamAddr(uint32_t idx, Scalar &offlineParamAddr);
参数名 |
输入/输出 |
说明 |
|---|---|---|
idx |
输入 |
离线输入的index编号，由extProcessLayerParam.offlineParams中的vector序号决定。 |
offlineParamAddr |
输出 |
返回的当前离线输入的DDR地址，存储位置为DDR的EXT_BASE_TYPE_INST_BASE段空间 |
返回值说明：
int32_t，获取离线输入地址是否成功，0表示成功，非0表示失败。
数据加载接口¶
Load¶
功能描述：从DDR空间(支持从TmpBuf，om空间)Load Tensor到Ub的TensorResult中，如果有多路输入，可以通过多次调用Load接口来实现。
接口原型：
int32_t Load(InstBaseAddrType baseAddrType, Tensor& tensorResult, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
baseAddrType |
输入 |
表示当前DDR中的Tensor在DDR的哪一片空间，支持EXT_BASE_TYPE_INST_BASE和EXT_BASE_TYPE_TEMP_BASE。 一般，在线的Featuremap数据在EXT_BASE_TYPE_TEMP_BASE中，离线的参数和数据在EXT_BASE_TYPE_INST_BASE中。 |
tensor |
输入 |
DDR中的Tensor |
tensorResult |
输出 |
UB中的Tensor |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
数据存储接口¶
Store¶
功能描述：从UB空间Store Tensor到DDR的TensorResult中，如果有多路输出，可以通过多次调用Store接口来实现。
接口原型：
int32_t Store(InstBaseAddrType baseAddrType, Tensor& tensorResult, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
baseAddrType |
输入 |
表示当前DDR中的Tensor在DDR的哪一片空间，当前仅支持EXT_BASE_TYPE_TEMP_BASE。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensorResult |
输出 |
DDR中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
数据运算接口¶
VvAdd¶
功能描述：
实现两个Tensor逐点相加的功能：tensorResult[i] = tensor0[i] + tensor1[i]。
接口原型：
int32_t VvAdd(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor0 |
输入 |
UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。 |
tensor1 |
输入 |
UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VvSub¶
功能描述：
实现两个Tensor逐点相减的功能：tensorResult[i] = tensor0[i] - tensor1[i]。
接口原型：
int32_t VvSub(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor0 |
输入 |
UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。 |
tensor1 |
输入 |
UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VvMul¶
功能描述：
实现两个Tensor逐点相乘的功能：tensorResult[i] = tensor0[i] * tensor1[i]。
接口原型：
int32_t VvMul(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor0 |
输入 |
UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。 |
tensor1 |
输入 |
UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VvDiv¶
功能描述：
实现两个Tensor逐点相除的功能：tensorResult[i] = tensor0[i] / tensor1[i]。
接口原型：
int32_t VvDiv(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor0 |
输入 |
UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。 |
tensor1 |
输入 |
UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VvMax¶
功能描述：
实现两个Tensor逐点求较大值的功能：tensorResult[i] = max(tensor0[i], tensor1[i])。
接口原型：
int32_t VvMax(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor0 |
输入 |
UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。 |
tensor1 |
输入 |
UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VvMin¶
功能描述：
实现两个Tensor逐点求较小值的功能：tensorResult[i] = min(tensor0[i], tensor1[i])。
接口原型：
int32_t VvMin(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor0 |
输入 |
UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。 |
tensor1 |
输入 |
UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VDivS¶
功能描述：
实现a除以tensor中的各元素：tensorResult[i] = a / tensor[i]。
接口原型：
int32_t VDivS(Tensor& tensorResult, const Tensor& tensor, Scalar& a);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
分母，UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
a |
输入 |
分子，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VSEmadS¶
功能描述：
tensor所有元素进行a*x+b操作：tensorResult[i] = a * tensor[i] + b。
接口原型：
int32_t VSEmadS(Tensor& tensorResult, const Tensor& tensor, Scalar& a, Scalar& b);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
a |
输入 |
乘数，仅支持EXT_OP_DTYPE_F16类型。 |
b |
输入 |
加数，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VSEmadFaSb¶
功能描述：
tensor所有元素进行a*x+b操作：tensorResult[i] = a * tensor[i] + b。
接口原型：
int32_t VSEmadFaSb(Tensor& tensorResult, const Tensor& tensor, float a, Scalar& b);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
a |
输入 |
乘数，内部会转换成EXT_OP_DTYPE_F16运算。 |
b |
输入 |
加数，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VSEmadSaFb¶
功能描述：
tensor所有元素进行a*x+b操作：tensorResult[i] = a * tensor[i] + b。
接口原型：
int32_t VSEmadSaFb(Tensor& tensorResult, const Tensor& tensor, Scalar& a, float b);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
a |
输入 |
乘数，仅支持EXT_OP_DTYPE_F16类型。 |
b |
输入 |
加数，内部会转换成EXT_OP_DTYPE_F16运算。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VSigmoid¶
功能描述：
tensor所有元素进行Sigmoid操作：tensorResult[i] = Sigmoid(tensor[i])。
接口原型：
int32_t VSigmoid(Tensor& tensorResult, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VTanh¶
功能描述：
tensor所有元素进行Tanh操作：tensorResult[i] = Tanh(tensor[i])。
接口原型：
int32_t VTanh(Tensor& tensorResult, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VExp¶
功能描述：
tensor所有元素进行Exp操作：tensorResult[i] = e^(tensor[i])。
接口原型：
int32_t VExp(Tensor& tensorResult, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
Vlog¶
功能描述：
tensor所有元素进行Ln操作：tensorResult[i] = ln(tensor[i])。
接口原型：
int32_t VLog(Tensor& tensorResult, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VSqrt¶
功能描述：
tensor所有元素进行开平方操作：tensorResult[i] = sqrt(tensor[i])。
接口原型：
int32_t VSqrt(Tensor& tensorResult, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VDivF¶
功能描述：
实现a除以tensor中的各元素：tensorResult[i] = a / tensor[i]。
接口原型：
int32_t VDivF(Tensor& tensorResult, const Tensor& tensor, float a);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
分母，UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
a |
输入 |
分子，内部会转换成EXT_OP_DTYPE_F16运算。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VSEmadF¶
功能描述：
tensor所有元素进行a*x+b操作：tensorResult[i] = a * tensor[i] + b。
接口原型：
int32_t VSEmadF(Tensor& tensorResult, const Tensor& tensor, float a, float b);
参数名 |
输入/输出 |
说明 |
|---|---|---|
tensorResult |
输出 |
UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
a |
输入 |
乘数，内部会转换成EXT_OP_DTYPE_F16运算。 |
b |
输入 |
加数，内部会转换成EXT_OP_DTYPE_F16运算。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VSum¶
功能描述：
tensor所有元素求和: result = ∑tensor[i]。
接口原型：
int32_t VSum(Scalar& result, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
result |
输出 |
累加结果，类型为EXT_OP_DTYPE_F16。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VMax¶
功能描述：
tensor所有元素取最大值: result = max(tensor)；resultIdx: result在tensor中的位置。
接口原型：
int32_t VMax(Scalar& result, Scalar& resultIdx, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
result |
输出 |
Max结果，类型为EXT_OP_DTYPE_F16。 |
resultIdx |
输出 |
result在tensor中的位置，[0, tensor总维度大小)，仅支持EXT_OP_DTYPE_S32类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VMin¶
功能描述：
tensor所有元素取最小值: result = min(tensor)；resultIdx: result在tensor中的位置。
接口原型：
int32_t VMin(Scalar& result, Scalar& resultIdx, const Tensor& tensor);
参数名 |
输入/输出 |
说明 |
|---|---|---|
result |
输出 |
Min结果，类型为EXT_OP_DTYPE_F16。 |
resultIdx |
输出 |
result在tensor中的位置，[0, tensor总维度大小)，仅支持EXT_OP_DTYPE_S32类型。 |
tensor |
输入 |
UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
VVMad¶
功能描述：
tensor0和tensor1拉成向量后求内积：result = [tensorVec0] · [tensorVec1]。
接口原型：
int32_t VVMad(Scalar& result, const Tensor& tensor0, const Tensor& tensor1);
参数名 |
输入/输出 |
说明 |
|---|---|---|
result |
输出 |
内积结果，类型为EXT_OP_DTYPE_F16。 |
tensor0 |
输入 |
UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。 |
tensor1 |
输入 |
UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。 |
返回值说明：
int32_t，执行指令是否成功，0表示成功，非0表示失败。
利用率统计接口¶
功能描述：
统计当前算子运算过程中的最大Ub利用率，该接口仅在发布模式时有效。
接口原型：
float GetMaxUbUsage();
返回值说明：
float，UB利用率，取值范围为[0,1]。
DDR调试接口¶
功能说明：调试模式时，模拟DDR空间。
InitSpace¶
功能：初始化DDR空间。
接口原型：
void InitSpace(uint32_t size);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
size |
输入 |
需要初始化的DDR空间的大小，单位为byte，默认DDR空间初始化成全0值。 |
GetSpaceSize¶
功能：获取当前DDR空间大小。
接口原型：
uint32_t GetSpaceSize() const;
返回值说明：
uint32_t, 当前DDR空间大小，单位为byte。
InitDataRandom¶
功能：初始化DDR空间内的值。
接口原型：
void InitDataRandom(int32_t maxVal = 100);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
maxVal |
输入 |
初始化的DDR值中的最大值。 |
InitData¶
功能：初始化DDR空间内的值。
接口原型：
void InitData(std::vector<float>& data);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
data |
输入 |
初始化的DDR值中的值，内部会转换成EXT_OP_DTYPE_F16进行初始化，data的元素个数必须等于ddr空间byte数的一半。 |
SetOfflineParamAddr¶
功能：设置离线参数的DDR地址。
接口原型：
void SetOfflineParamAddr(uint32_t idx, uint32_t addr);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
idx |
输入 |
离线参数的索引，从0开始计数。 |
addr |
输入 |
离线参数的DDR地址。 |
GetOfflineParamAddr¶
功能：获取离线参数地址。
接口原型：
uint32_t GetOfflineParamAddr(uint32_t idx);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
idx |
输入 |
离线参数的索引，从0开始计数。 |
返回值说明：
uint32_t, 索引为idx的离线参数的DDR地址。
GetDdrSpace¶
功能：获取对应地址长度的DDR空间的值。
接口原型:
void GetDdrSpace(std::vector<float>& data, uint32_t addr, uint32_t size);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
data |
输入 |
获取到的ddr空间的值，内部将EXT_OP_DTYPE_F16的值转换成float返回。 |
addr |
输入 |
ddr起始地址，以byte为单位，要求偶数对齐。 |
size |
输入 |
需要获取的地址长度，要求偶数对齐。 |
SetDdrSpace¶
功能：设置对应地址长度的DDR空间的值。
接口原型：
void SetDdrSpace(std::vector<float>& data, uint32_t addr, uint32_t size);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
data |
输入 |
需要设置的ddr空间的值，内部将EXT_OP_DTYPE_F16的值转换成float返回。 |
addr |
输入 |
ddr起始地址，以byte为单位，要求偶数对齐。 |
size |
输入 |
需要获取的地址长度，要求偶数对齐。 |
PrintSpace¶
功能：输出对应地址长度的DDR空间的值到string中。
接口原型：
std::string PrintSpace(uint32_t addr, uint32_t size);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
addr |
输入 |
ddr起始地址，以byte为单位，要求偶数对齐。 |
size |
输入 |
需要获取的地址长度，要求偶数对齐。 |
返回值说明：
std::string 返回的string值。
PrintSpace¶
功能：输出对应地址长度的DDR空间的值到文件中。
接口原型：
void PrintSpace(std::string &filename, uint32_t addr, uint32_t size, bool isOneLine = false);
参数名称 |
输入/输出 |
含义 |
|---|---|---|
filename |
输入 |
输出的文件名。 |
addr |
输入 |
ddr起始地址，以byte为单位，要求偶数对齐。 |
size |
输入 |
需要获取的地址长度，要求偶数对齐。 |
isOneLine |
输出 |
是否将结果打印到文件中的同一行。 |
Sample介绍¶
Cpu Sample介绍¶
Prototxt定义¶
Abs算子的prototxt定义如下，需要制定type为Custom类型，并指定custom_param，custom_param中extended_op_type为必填字段，attribute为可选字段。
layer {
name: "abs"
type: "Custom"
bottom: "data"
top: "abs"
custom_param {
extended_op_type: "Abs"
attribute {
name: "ExtendedAbs"
}
}
}
在onnx框架下，Abs算子定义如下，op_type必须需加上前缀Extend。
node_abs0 = onnx.helper.make_node(
'ExtendAbs',
inputs=['data'],
outputs=['abs'],
name = 'abs'
)
Custom工程开发¶
Custom工程中，增加Abs目录，并增加opNode，Parser，Propagation，cpu推理模块。
AbsOpNode¶
AbsOpNode继承自ExtendedOpNodeBase。
实现的功能主要包括：
实现CalcDataShape()接口
实现DataShape推导。
AbsParser¶
AbsParser继承自ExtendedParserBase。功能是解析ExtendedAttr。
Propagation¶
AbsPropagation继承自ExtendedPropagationBase。主要实现ForwardCpu接口，作为atc simulator的运算结果。
AbsCpuForward¶
AbsCpuForward是实现abs的cpu推理接口，实现float的计算，供ATC的cpu库二级调用实现自定义算子的cpu推理。
仿真工程运行结果¶
仿真工程测试¶
测试代码流程：
准备data数据。
使用ATC工具转换caffe模型生成om，可参考Custom Sample的README文档。
仿真运行om进行推理，得到输出结果。
板端工程测试¶
参考调试模式使用。
NNN Sample介绍¶
Prototxt定义¶
Add算子的prototxt定义如下，需要制定type为Custom类型，并指定custom_param，custom_param中extended_op_type为必填字段，attribute为可选字段。
layer {
name: "add"
type: "Custom"
bottom: "data"
bottom: "data1"
top: "add"
custom_param {
extended_op_type: "Add"
attribute {
name: "operator"
type: STRING
s: "SUM"
}
}
}
在onnx框架下，Add算子定义如下，op_type必须需加上前缀Extend。
node_abs0 = onnx.helper.make_node(
'ExtendAdd',
inputs=['data', 'data1'],
outputs=['add'],
name = 'add'
)
Custom工程开发¶
Custom工程中，增加Add目录，并增加opNode，Parser，Propagation，ProcessLayer模块。
AddOpNode¶
AddOpNode继承自ExtendedOpNodeBase。
实现的功能主要包括：
实现CalcDataShape()接口
实现DataShape推导
AddParser¶
AddParser继承自ExtendedParserBase。功能是解析ExtendedAttr。
Propagation¶
AddPropagation继承自ExtendedPropagationBase。主要实现ForwardCpu接口，作为atc simulator的运算结果。
int32_t AddPropagation::ForwardCpu(ExtendedForwardParam& forwardParam)
{
if (forwardParam.input.num != 2 && !(forwardParam.input.num == 1 && m_opNode->GetOfflineArgSize() == 1)) {
ERROR_LOG("input.num %d should be 2\n", forwardParam.input.num);
return -1;
}
ExtendedDataInfo* inputDataInfo = forwardParam.input.dataInfo;
auto inputData0 = static_cast<float*>(inputDataInfo[0].buffer.data);
float *inputData1 = nullptr;
if (forwardParam.input.num == 2) {
// inputData1为在线输入，直接从inputDataInfo[1]中获取数据。
inputData1 = static_cast<float*>(inputDataInfo[1].buffer.data);
} else {
// inputData1为离线输入，从OfflineArgs中获取数据。
OfflineParamPair &offlineParamPair = m_opNode->GetOfflineArgs(0);
inputData1 = offlineParamPair.first.data();
}
uint32_t* inShape = inputDataInfo[0].shape;
uint64_t inCount = 1;
for (uint32_t i = 0; i < inputDataInfo[0].dimNum ; i++) {
inCount *= inShape[i];
}
ExtendedDataInfo* outputDataInfo = forwardParam.output.dataInfo;
auto outputData = static_cast<float*>(outputDataInfo[0].buffer.data);
for (uint64_t i = 0; i < inCount; i++) {
outputData[i] = inputData0[i] + inputData1[i];
}
return 0;
}
AddProcessLayer¶
AddProcessLayer继承自ProcessLayerBase，实现Add的指令层，用于生成om。
AddProcessLayer中需要实现切块，运算等功能。
示例中的AddProcessLayer处理了双输入Add算子，其中第0路输入一定是在线输入，第1路输入可以为在线输入，也可以为离线输入。
仿真工程运行结果¶
仿真测试工程测试¶
测试代码流程：
填充LayerParam；
初始化DDR空间；
调用AddProcessLayer接口。
在线输入测试用例：
int32_t TestAddProcessLayer()
{
// 初始化LayerParam
ExtProcessLayerParam layerParam;
layerParam.inShapeVec.resize(2);
layerParam.inShapeVec[0] = {1, 1, 1, 8};
layerParam.inShapeVec[1] = {1, 1, 1, 8};
layerParam.outShapeVec.resize(1);
layerParam.outShapeVec[0] = {1, 1, 1, 8};
layerParam.inDdrAddr.resize(2);
layerParam.inDdrAddr[0] = 0;
layerParam.inDdrAddr[1] = 0x10;
layerParam.outDdrAddr.resize(1);
layerParam.outDdrAddr[0] = 0x20;
layerParam.tmpDdrAddr = 0x20;
layerParam.name = "Add";
// 初始化DDR空间
ExtDdrSimulator::GetInstance().InitSpace(48);
ExtDdrSimulator::GetInstance().InitDataRandom();
// 打印DDR空间
std::cout << "ddr before calc: " << ExtDdrSimulator::GetInstance().PrintSpace(0, 48);
// 调用AddProcessLayer
AddProcessLayer addLayer;
addLayer.ProcessLayer(layerParam);
// 打印DDR空间
std::cout << "ddr after calc: " << ExtDdrSimulator::GetInstance().PrintSpace(0, 48);
return 0;
}

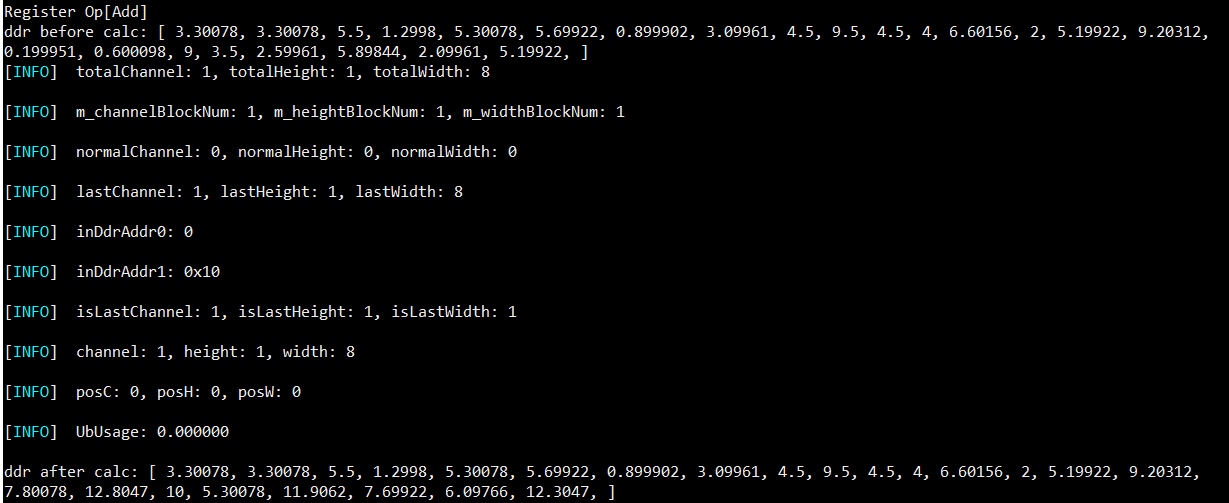

运行结果：
板端工程运行测试¶
板端测试流程：
参考设置环境变量；
参考编译custom样例工程；
执行ATC，运行流程与其它非custom用例一样。

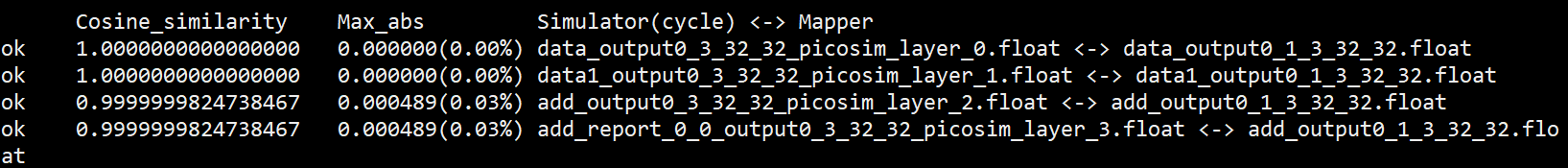

板端用例与AddPropagation运行相似度对比结果：
