模组与管脚

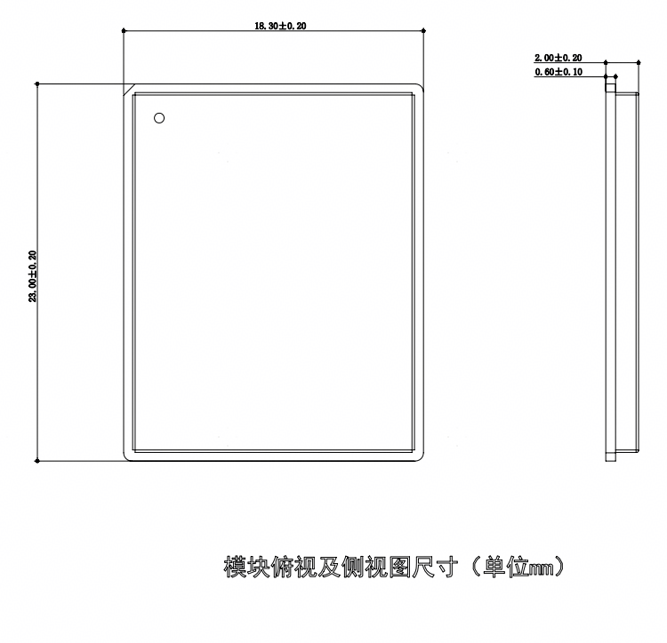

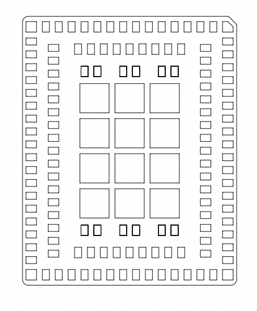

模组封装
管脚分布图
HiDiTingV100管脚分布如图1所示。
图 1 管脚分布图（视图方向：TOP VIEW，即从封装的顶部往下看）
管脚类型说明
管脚I/O类型和电平类型如表1所示。
表 1 管脚I/O类型和电平类型说明
类型 |
说明 |
|---|---|
I |
数字管脚，普通输入端口。 |
O |
数字管脚，普通输出端口。 |
IPU |
数字管脚，带有内部上拉的输入端口。 |
IPD |
数字管脚，带有内部下拉的输入端口。 |
IANA |
模拟管脚，输入端口。 |
OANA |
模拟管脚，输出端口。 |
IORF |
RF管脚，输入输出端口。 |
IPMU |
电源管脚，输入端口。 |
OPMU |
电源管脚，输出端口。 |
管脚数量统计
各功能管脚数量信息如表1所示。
表 1 管脚数量统计
管脚类别 |
数量 |
|---|---|
RFIO接口 |
2 |
电源 |
13 |
音频信号 |
4 |
MIPI信号 |
4 |
AUXADC接口 |
8，其中4个与GPIO复用 |
USB接口 |
6 |
USIM接口 |
4 |
上电控制信号 |
2 |
GND |
30 |
数字IO |
70 |
维测管脚 |
5 |
总计 |
144 |
管脚描述
本小节描述HiDiTingV100的各个管脚，包括电源、RF、显示、音频、AUXADC、数字管脚、地等。
电源管脚
HiDiTingV100电源管脚如表1所示。
表 1 电源管脚列表
管脚编号 |
管脚名称 |
类型 |
管脚说明 |
电压（典型值） |
|---|---|---|---|---|
58 |
VSYS |
IPMU |
板级接charger后级，主控芯片电源输入。 |
3.8V |
57 |
VDD_PMU_1P8_SW0 |
OPMU |
主控芯片1.8V switch输出。 用于Nand Flash供电。 |
1.8V |
85 |
VDD_PMU_MICLDO0 |
OPMU |
MICBIAS供电，电压0.9/1.2/1.8 V。 |
1.8V |
59 |
VDD_PMU_IOLDO2 |
OPMU |
IOLDO2电源输出，AUXADC基准电源。 |
1.8V |
63 |
VDD_PMU_IOLDO3 |
OPMU |
IOLDO3电源输出。 |
3.3V |
56 |
VDD_PMU_IOLDO6 |
OPMU |
IOLDO6电源输出，用于Nor Flash供电。 |
1.8V |
24 |
B4_VBAT_2871 |
IPMU |
GNSS芯片VSYS供电。 |
3.3V |
47 |
B4_VDD_1PB |
IPMU |
GNSS芯片VDD18供电。 |
1.8V |
12 |
VDDIO_B |
OPMU |
USIM电源。 |
1.8V/3V |
118 |
CAT1_VBAT1 |
IPMU |
CAT1 PA供电电源。 |
3.8V |
119 |
CAT1_VBAT2 |
IPMU |
CAT1芯片供电电源。 |
3.8V |
上电控制信号
上电控制信号如表1所示。
表 1 上电控制信号管脚列表
管脚编号 |
管脚名称 |
类型 |
描述 |
|---|---|---|---|
48 |
PWR_KEY |
IPMU |
开关机按键，下降沿有效。 |
65 |
VBUS_SENSE |
IPMU |
上电检测，充电开机专用管脚，高电平有效。 高电平有效范围：0.8V<VBUS_SENSE<1.8V。 |
说明： 上述上电控制信号管脚属于专用管脚，不可复用GPIO。
RF接口
射频RF口如表1所示。
表 1 RF接口管脚列表
管脚编号 |
管脚名称 |
类型 |
电压（V） |
功能描述 |
|---|---|---|---|---|
39 |
BT_GNSS_RFO |
IORF |
- |
BT和GNSS合路射频TX/RX接口。 |
99 |
CAT1_RFO |
IORF |
- |
CAT_1射频接口。 |
音频信号管脚
音频信号管脚如表1所示。
模组支持1路模拟AMIC、1路模拟输出接口。
表 1 CODEC信号管脚列表
管脚编号 |
管脚名称 |
类型 |
描述 |
|---|---|---|---|
80 |
AMIC_P |
IANA |
AMIC接口输入信号正。 |
78 |
AMIC_N |
IANA |
AMIC接口输入信号负。 |
77 |
HSP_P |
OANA |
HS接口输出信号正。 |
75 |
HSP_N |
OANA |
HS接口输出信号负。 |
MIPI信号管脚
MIPI显示信号管脚如表1所示。
芯片支持1lane MIPI显示接口，高速数字IO口。
表 1 MIPI显示信号管脚列表
管脚编号 |
管脚名称 |
类型 |
电平标准 |
功能描述 |
|---|---|---|---|---|
68 |
MIPI_CLK_P |
O |
满足DSI接口协议。 |
MIPI显示接口CLK正。 |
66 |
MIPI_CLK_N |
O |
满足DSI接口协议。 |
MIPI显示接口CLK负。 |
71 |
MIPI_D0_P |
IO |
满足DSI接口协议。 |
MIPI显示接口DATA0正。 |
69 |
MIPI_D0_N |
IO |
满足DSI接口协议。 |
MIPI显示接口DATA0负。 |
AUX ADC接口
ADC信号管脚如表1所示。模组支持8路ADC，其中AUX_ADC_CH_4、AUX_ADC_CH_5、AUX_ADC_CH_6、AUX_ADC_CH_7与数字管脚复用。
表 1 AUX_ADC信号管脚列表
管脚编号 |
管脚名称 |
类型 |
描述 |
|---|---|---|---|
86 |
AUX_ADC_CH_0 |
IANA |
ADC通道0。支持电平输入范围：0V～1.8V。 |
55 |
AUX_ADC_CH_1 |
IANA |
ADC通道1。支持电平输入范围：0V～1.8V。 |
10 |
AUX_ADC_CH_2 |
IANA |
ADC通道2。支持电平输入范围：0V～1.8V。 |
7 |
AUX_ADC_CH_3 |
IANA |
ADC通道3。支持电平输入范围：0V～1.8V。 |
44 |
AUX_ADC_CH_4 |
IANA |
ADC通道4。支持电平输入范围：0V～1.8V。 |
34 |
AUX_ADC_CH_5 |
IANA |
ADC通道5。支持电平输入范围：0V～1.8V。 |
52 |
AUX_ADC_CH_6 |
IANA |
ADC通道6。支持电平输入范围：0V～1.8V。 |
41 |
AUX_ADC_CH_7 |
IANA |
ADC通道7。支持电平输入范围：0V～1.8V。 |
USB接口
模组支持USB 2.0接口。
USB信号如表1所示。
须知： CAT1_USB_VBUS上电应在CAT1_VBAT之后，产测烧录时应注意。
表 1 USB信号管脚列表
管脚编号 |
管脚名称 |
类型 |
描述 |
|---|---|---|---|
19 |
USB_DP |
IO |
主控USB_DP差分信号管脚。 |
21 |
USB _DM |
IO |
主控USB_DM差分信号管脚。 |
132 |
CAT1_USB_DP |
IO |
CAT1 USB_DP差分信号管脚 |
131 |
CAT1_USB_DM |
IO |
CAT1 USB_DM差分信号管脚。 |
130 |
CAT1_USB_VBUS |
IO |
CAT1 USB插拔检测引脚。 |
129 |
CAT1_USB_BOOT |
IO |
CAT1 USB加载引脚。 |
GND管脚
GND管脚如表1所示。
表 1 GND管脚列表
管脚名称 |
管脚编号 |
功能描述 |
|---|---|---|
GND |
1，2，36，37，38，40，54，60，61，62，79，96 97，98，100，116，120，126，127，128，133 |
地。 |
GND_ePAD |
133,134,135,136,137,138,139,140,141,142,143,144 |
- |
USIM管脚
模组内SIM卡功能遵守SIM卡协议标准，详细的接口分配管脚如表1所示。
表 1 USIM管脚列表
管脚编号 |
管脚名称 |
类型 |
描述 |
|---|---|---|---|
13 |
USIM_RST |
IO |
USIM卡复位 |
11 |
USIM_CLK |
IO |
USIM卡时钟。 |
9 |
USIM_DATA |
IO |
USIM卡数据。 |
115 |
USIM_DET |
IO |
USIM卡插拔检测。 |
数字管脚
须知：
- 不使用的管脚，不允许直接悬空，需板级进行处理或禁止输入使能。
- 各管脚需结合对接器件的电平状态，确认不同工作模式下的管脚上下拉及输入使能配置。
HiDiTingV100模组共有70个通用数字管脚，数字功能包括：GPIO、QSPI、SPI、I2C、UART、eMMC、JLINK、PDM、I2S、PWM、FEM控制等。部分管脚复用模拟功能，如：AUX ADC等。
管脚描述如表1所示。
表 1 数字管脚描述
管脚编号 |
管脚名称 |
VDDIO电源域 |
类型 |
数字功能复用 |
模拟复用 |
|---|---|---|---|---|---|
111 |
UART2_TXD |
IOLDO1（1.8V） |
IO |
UART2_TXD |
- |
113 |
UART2_RXD |
IOLDO1（1.8V） |
IO |
UART2_RXD/ MPWM0_N |
- |
53 |
SSI_CLK |
IOLDO4（1.8V） |
IO |
SWD_CLK |
- |
50 |
SSI_DATA |
IOLDO4（1.8V） |
IO |
SWD_DATA |
- |
20 |
I2C0_SCL_SENSOR |
IOLDO1（1.8V） |
IO |
I2C0_SCL/UART1_TXD |
- |
22 |
I2C0_SDA_SENSOR |
IOLDO1（1.8V） |
IO |
I2C0_SDA/UART1_RXD |
- |
94 |
I2C1_SCL_TP |
IOLDO1（1.8V） |
IO |
I2C1_SCL/UART1_CTS |
- |
92 |
I2C1_SDA_TP |
IOLDO1（1.8V） |
IO |
I2C1_SDA/UART1_RTS |
- |
107 |
I2C2_SCL_NFC |
IOLDO1（1.8V） |
IO |
I2C2_SCL/SPI1_DI |
- |
109 |
I2C2_SDA_NFC |
IOLDO1（1.8V） |
IO |
I2C2_SDA/SPI1_DO |
- |
3 |
I2C3_SCL |
IOLDO1（1.8V） |
IO |
I2C3_SCL/SPI1_CLK |
- |
5 |
I2C3_SDA |
IOLDO1（1.8V） |
IO |
I2C3_SDA/SPI1_CS |
- |
6 |
S_HGPIO_10/VICAP_D0 |
IOLDO1（1.8V） |
IO |
SDIO_D0/VICAP_D0 |
- |
117 |
S_HGPIO_11/VICAP_D1 |
IOLDO1（1.8V） |
IO |
SDIO_D1/ VICAP_D1 |
- |
45 |
S_HGPIO_12/VICAP_D2 |
IOLDO1（1.8V） |
IO |
SDIO_D2/VICAP_D2 |
- |
33 |
S_HGPIO_13/VICAP_D3 |
IOLDO1（1.8V） |
IO |
SDIO_D3/VICAP_D3 |
- |
8 |
S_HGPIO_14/VICAP_D4 |
IOLDO1（1.8V） |
IO |
SDIO_CMD/VICAP_D4 |
- |
88 |
S_HGPIO_15/VICAP_CLK |
IOLDO1（1.8V） |
IO |
SDIO_CLK/VICAP_CLK |
- |
83 |
S_MGPIO_12/VICAP_D5 |
IOLDO1（1.8V） |
IO |
SPI0_DI/UART0_TXD/VICAP_D5 |
- |
114 |
S_MGPIO_13/VICAP_D6 |
IOLDO1（1.8V） |
IO |
SPI0_DO/UART0_RXD/VICAP_D6 |
- |
81 |
S_MGPIO_14/VICAP_D7 |
IOLDO1（1.8V） |
IO |
SPI0_CLK/UART0_CTS/VICAP_D7 |
- |
112 |
S_MGPIO_15/VICAP_VSYNC |
IOLDO1（1.8V） |
IO |
SPI0_CS/UART0_RTS/VICAP_VSYNC |
- |
110 |
S_MGPIO_16/VICAP_HSYNC |
IOLDO1（1.8V） |
IO |
SPI0_CS1/MPWM0_P/VICAP_HSYNC |
- |
95 |
QSPI2_D0_DISPLAY |
IOLDO1（1.8V） |
IO |
QSPI2_D0 |
- |
93 |
QSPI2_D1_DISPLAY |
IOLDO1（1.8V） |
IO |
QSPI2_D1 |
- |
101 |
QSPI2_D2_DISPLAY |
IOLDO1（1.8V） |
IO |
QSPI2_D2 |
- |
91 |
QSPI2_D3_DISPLAY |
IOLDO1（1.8V） |
IO |
QSPI2_D3 |
- |
87 |
QSPI2_CS0_DISPLAY |
IOLDO1（1.8V） |
IO |
QSPI2_CS |
- |
89 |
QSPI2_CLK_DISPLAY |
IOLDO1（1.8V） |
IO |
QSPI2_CLK |
- |
28 |
NOR_QSPI0_D0 |
IOLDO1（1.8V） |
IO |
QSPI0_D0 |
- |
26 |
NOR_QSPI0_D1 |
IOLDO1（1.8V） |
IO |
QSPI0_D1 |
- |
32 |
NOR_QSPI0_D2 |
IOLDO1（1.8V） |
IO |
QSPI0_D2 |
- |
27 |
NOR_QSPI0_D3 |
IOLDO1（1.8V） |
IO |
QSPI0_D3 |
- |
29 |
NOR_QSPI0_CS |
IOLDO1（1.8V） |
IO |
QSPI0_CS |
- |
30 |
NOR_QSPI0_CLK |
IOLDO1（1.8V） |
IO |
QSPI0_CLK |
- |
108 |
S_HGPIO_0 |
IOLDO1（1.8V） |
IO |
eMMC_D0/QSPI1_D0 |
- |
105 |
S_HGPIO_1 |
IOLDO1（1.8V） |
IO |
eMMC_D1/QSPI1_D1 |
- |
102 |
S_HGPIO_2 |
IOLDO1（1.8V） |
IO |
eMMC_D2/QSPI1_D2 |
- |
104 |
S_HGPIO_3 |
IOLDO1（1.8V） |
IO |
eMMC_D3/QSPI1_D3 |
- |
103 |
S_HGPIO_4 |
IOLDO1（1.8V） |
IO |
eMMC_D4/QSPI1_CS |
- |
18 |
S_HGPIO_5 |
IOLDO1（1.8V） |
IO |
eMMC_D5 |
- |
23 |
S_HGPIO_6 |
IOLDO1（1.8V） |
IO |
eMMC_D6 |
- |
25 |
S_HGPIO_7 |
IOLDO1（1.8V） |
IO |
eMMC_D7 |
- |
17 |
S_HGPIO_8 |
IOLDO1（1.8V） |
IO |
eMMC_CMD |
- |
106 |
S_HGPIO_9 |
IOLDO1（1.8V） |
IO |
eMMC_CLK/QSPI1_CLK |
- |
46 |
S_AGPIO_0 |
IOLDO1（1.8V） |
IO |
BT_WIFI_SW/I2C0_SCL |
- |
15 |
S_AGPIO_1 |
IOLDO1（1.8V） |
IO |
RF_TEST_IP/BT_ACT/I2C0_SDA |
- |
35 |
S_AGPIO_2 |
IOLDO1（1.8V） |
IO |
BTS_SAMPLE/I2C1_SCL |
- |
51 |
S_AGPIO_6 |
IOLDO1（1.8V） |
IO |
WLAN_ACT/CLK_IN |
- |
14 |
S_AGPIO_7 |
IOLDO1（1.8V） |
IO |
UART3_TXD/I2C3_SCL |
- |
52 |
S_AGPIO_8 |
IOLDO1（1.8V） |
IO |
UART3_RXD/I2C3_SDA |
AUX_ADC_CH_6 |
16 |
S_AGPIO_10 |
IOLDO1（1.8V） |
IO |
CLKOUT1/UART3_RXD |
- |
44 |
S_AGPIO_11 |
IOLDO1（1.8V） |
IO |
UART4_TXD/APWM1_P |
AUX_ADC_CH_4 |
49 |
S_AGPIO_12 |
IOLDO1（1.8V） |
IO |
UART4_RXD/APWM1_N |
- |
73 |
S_AGPIO_13 |
IOLDO1（1.8V） |
IO |
UART4_CTS/CLKOUT0 |
- |
42 |
S_AGPIO_14 |
IOLDO1（1.8V） |
IO |
UART4_RTS/CLKOUT1 |
- |
34 |
S_AGPIO_15 |
IOLDO1（1.8V） |
IO |
APWM0_P/FEM_CTRL3 |
AUX_ADC_CH_5 |
41 |
S_AGPIO_16 |
IOLDO1（1.8V） |
IO |
APWM0_N/FEM_CTRL2 |
AUX_ADC_CH_7 |
4 |
S_AGPIO_17 |
IOLDO1（1.8V） |
IO |
GLP_SYNCP/USB_OVR_CUR |
- |
31 |
S_AGPIO_18 |
IOLDO1（1.8V） |
IO |
USB_VBUS/DIAG0 |
- |
43 |
S_AGPIO_19 |
IOLDO1（1.8V） |
IO |
DSI_TE |
- |
90 |
S_AGPIO_20 |
IOLDO1（1.8V） |
IO |
USB_PWR_EN |
- |
82 |
S_AGPIO_21 |
IOLDO1（1.8V） |
IO |
I2S0_CLK |
- |
64 |
S_AGPIO_22 |
IOLDO1（1.8V） |
IO |
I2S0_DO |
- |
74 |
S_AGPIO_23 |
IOLDO1（1.8V） |
IO |
I2S0_DI |
- |
76 |
S_AGPIO_24 |
IOLDO1（1.8V） |
IO |
I2S0_WS |
- |
84 |
S_AGPIO_27 |
IOLDO1（1.8V） |
IO |
I2S1_DI |
- |
70 |
S_AGPIO_28 |
IOLDO1（1.8V）) |
IO |
I2S1_WS |
- |
67 |
S_AGPIO_29 |
IOLDO1（1.8V） |
IO |
PDM_RX_CLK |
- |
72 |
S_AGPIO_30 |
IOLDO1（1.8V） |
IO |
PDM_RX_DI |
- |
说明： S_AGPIO18为USB插入检测管脚，使用USB功能时需对接分压后的USB供电电源平面。
维测管脚
模组内有4个管脚用于CAT1维测，1个管脚用于GNSS维测，详细的接口分配管脚如表1所示。
表 1 维测管脚列表
管脚编号 |
管脚名称 |
类型 |
描述 |
|---|---|---|---|
124 |
DEBUG_TXD |
IO |
CAT1维测。 |
123 |
DEBUG_RXD |
IO |
CAT1维测。 |
121 |
DEBUG_CTS |
IO |
CAT1维测。 |
122 |
DEBUG_RTS |
IO |
CAT1维测。 |
125 |
B4_UART1_TXD |
IO |
GNSS维测。 |
