星闪开发指南

本文以仓库中的星闪 Native 示例为基础，说明 SLE 协议栈、中央设备（Central）/外围设备（Peripheral）角色和 SSAP 数据业务的开发方法。按照本文可以完成扫描、广播、配对、服务发现、读写和通知联调，并在真实示例上扩展自己的星闪业务。这里的 Central 和 Peripheral 是 SLE 协议及 SDK 接口中的连接角色，不是名为 Peripheral 的模块或特性。

星闪驱动背景知识

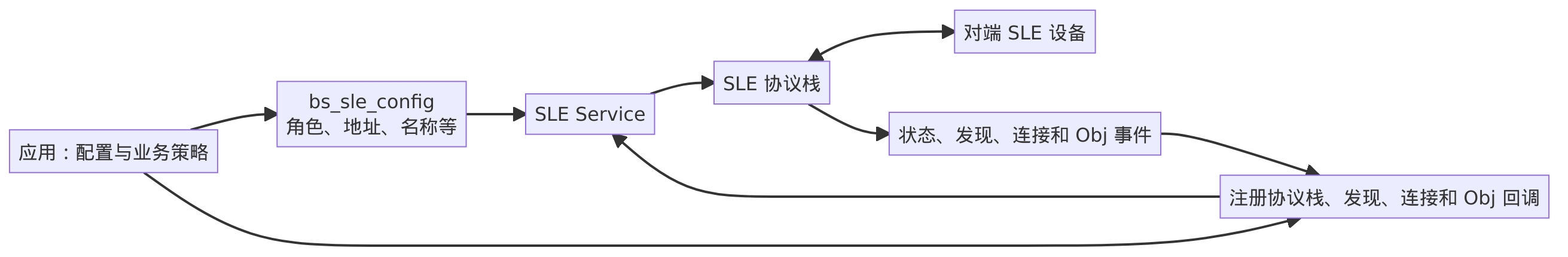

模块职责与调用关系

SLE（SparkLink Low Energy，星闪低功耗接入）用于设备间近距离无线通信。SDK 的 SLE Service 位于应用与协议栈之间，负责角色和本地信息配置、协议栈生命周期、发现、配对、连接以及 SSAP 客户端/服务端业务。

接口返回成功通常表示请求已提交。协议栈使能、发现、配对、连接、服务发现和数据收发均包含异步阶段，应用必须根据相应回调推进状态，不能仅根据接口同步返回值判断业务已经完成。

中央设备、外围设备与 SSAP

本示例同时提供两个角色：

角色	主要行为	示例入口
中央设备角色（客户端）	扫描外围设备、发起配对、发现 SSAP 服务、读写特征值、接收通知或指示。	sle_client.c
外围设备角色（服务端）	注册 SSAP 服务、广播自身、处理读写请求、主动发送通知或指示。	sle_server.c

一次完整业务由以下几层组成：

1. 使用 bs_sle_config_template() 和 bs_sle_config() 配置模板、角色、本地地址和名称。
2. 注册协议栈状态、发现、配对和连接回调，再调用 bs_sle_enable()。
3. 外围设备角色注册 SSAP 服务并开始广播；中央设备角色开始扫描并从日志或应用筛选逻辑取得对端地址。
4. Central 发起配对，等待连接回调确认建链，然后交换 MTU 和版本信息。
5. 中央设备角色发现服务并保存特征句柄，随后完成读写；外围设备角色可使用设备 ID、服务端 ID、实例 ID 和项 ID 主动通知。

回调与对象生命周期

• bs_sle_stack_state_callbacks_t 上报协议栈使能和去使能状态。bs_sle_enable() 成功后仍需等待 SLE_STATE_ENABLED。
• bs_sle_callbacks_t 上报发现结果、发现状态、配对结果和连接状态。发现回调中的地址如果要交给其他任务使用，应复制地址内容。
• 连接回调给出的 dev_id 是 SSAP 读写、服务发现和通知所需的连接标识。断开后不能继续使用旧的设备 ID。
• SSAP 客户端通过 bs_sle_ssapc_operation_cbk_t 接收读、写、通知和指示结果；SSAP 服务端通过 bs_sle_ssaps_callbacks_t 处理服务启动、读写请求和指示确认。

示例中的 bt_sle_init()、bt_sle_deinit() 和 bt_sle_switch_discovery() 是位于 /samples/native_samples/sle/sle_com.c 的示例辅助函数，不是 SDK 公共 API。它们把多个公开接口和状态管理封装为 AT 场景使用的公共流程。

核心数据结构

数据结构	用途
sle_addr_t	SLE 设备地址。
bs_sle_config_role_t	本端中央设备（Central）/外围设备（Peripheral）角色。
bs_sle_connection_result_t	连接状态、设备 ID、加密状态、失败原因和本端角色。
bs_sle_ssapc_write_param_t	Central 写请求的句柄、类型、确认方式和数据。
bs_sle_ssaps_service_template_t	Peripheral 的服务 UUID、服务项和回调模板。
bs_sle_ssaps_ntf_ind_t	Peripheral 通知或指示的实例、项和数据。

示例使用 bt_stack_info_t 保存栈、扫描、广播和连接状态：

typedef struct {
    bt_stack_state_t stack_status;
    bt_discovery_state_t scan_status;
    bt_discovery_state_t adv_status;
    bs_sle_connect_state_t conn_status;
} bt_stack_info_t;

业务扩展时至少应保存“协议栈状态、当前角色、发现状态、连接状态、设备 ID、客户端/服务端 ID、服务实例 ID 和特征句柄”，并在断开、去使能或服务重建时同步清理。

主要 API

阶段	接口	作用
配置	bs_sle_config_template、bs_sle_config	选择配置模板并设置角色、名称和地址。
生命周期	bs_sle_register_stack_state_callbacks、bs_sle_enable、bs_sle_disable	注册状态回调并使能或去使能协议栈。
发现与连接	bs_sle_register_callbacks、bs_sle_start_discovery、bs_sle_stop_discovery、bs_sle_start_pair	接收发现/连接事件，控制扫描或广播并发起配对。
SSAP 客户端	bs_sle_ssapc_register、bs_sle_ssapc_exchange_info_req、bs_sle_ssapc_find_all_service、bs_sle_ssapc_register_callbacks、bs_sle_ssapc_read、bs_sle_ssapc_write	注册客户端，交换信息，发现服务并读写数据。
SSAP 服务端	bs_sle_ssaps_register_server、bs_sle_ssaps_service_instance_init、bs_sle_ssaps_notify_indicate	注册服务端和服务实例，并向 Central 主动发送数据。

快速跑通星闪 Demo

功能说明

真实示例归档在 /samples/native_samples/sle/README.md，已由 diting-community 目标中的 CONFIG_ENABLE_SLE_SAMPLE 纳入构建。示例通过 AT 命令切换角色，使用两块开发板完成以下闭环：

• 外围设备角色注册一个包含可读写特征和描述符的 SSAP 服务并广播。
• Central 扫描、配对、交换 MTU/版本、发现服务并取得句柄。
• Central 向特征写入 hello server，再读取特征数据。
• 外围设备角色向中央设备角色发送 hello client 通知。

准备工作

准备两块 HiDiTing V100 开发板、两路可用串口以及同一版本的固件。两块板分别配置为外围设备角色和中央设备角色；同一块设备在一次验证中不要同时执行两个角色的使能命令。

三种开发环境均可完成构建和烧录，推荐使用一站式 CLI：

开发环境	适用场景	使用指南
一站式 CLI（推荐）	快速选择目标、构建、烧录和监视串口。	一站式 CLI 开发环境使用指南
HiSpark Studio for VS Code	图形化编辑、构建、烧录和调试。	HiSpark Studio for VS Code 开发环境使用指南
WSL 与 Docker	在 Windows 上使用一致的 Linux 容器构建环境。	WSL 与 Docker 环境使用指南

构建和烧录

在已创建的一站式 CLI 工程中执行：

fbb set-target pack_diting_community
fbb build

使用一站式 CLI 烧写完整固件并打开 UART2 串口监视器。以下为 Windows USB DFU 示例；将 COM3 替换为实际日志串口，其他平台和串口烧写参数参见一站式 CLI 开发环境使用指南。

fbb flash -f "$env:FBB_SDK_DIR\output\3322\fwpkg\diting-community.fwpkg" --chip 3322 -d --timeout 180
fbb monitor --port COM3 --baud 750000

AT 命令

角色	命令	作用
中央设备角色	AT+SLECLIENTENABLE	配置中央设备模板、角色、名称和地址，注册公共回调并使能协议栈。
中央设备角色	AT+SLECLIENTINIT	注册 SSAP 客户端并取得客户端 ID。
中央设备角色	AT+SLECLIENTSCAN=0/1	0 启动扫描，1 停止扫描。
中央设备角色	AT+SLECLIENTPAIR=a1,a2,a3,a4,a5,a6	使用扫描日志中的 6 字节地址发起配对。
中央设备角色	AT+SLECLIENTFIND	发现对端全部 SSAP 服务并输出实例和项句柄。
中央设备角色	AT+SLECLIENTCB	为已发现的应用 UUID 注册读、写、通知和指示回调。
中央设备角色	AT+SLECLIENTWRITE=handle	向指定句柄写入 hello server。
中央设备角色	AT+SLECLIENTREAD=handle,type	读取指定句柄，示例中 type 使用 0。
外围设备角色	AT+SLESERVERENABLE	配置外围设备模板、角色、名称和地址，注册公共回调并使能协议栈。
外围设备角色	AT+SLESERVERINIT	注册 SSAP 服务端并创建服务实例。
外围设备角色	AT+SLESERVERBROADCAST=0/1	0 启动广播，1 停止广播。
外围设备角色	AT+SLESERVERNOTIFY=inst_id,item_id	向已连接的中央设备发送 hello client。

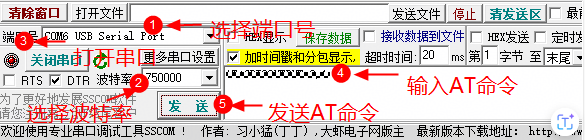

AT 命令发送方式如下：

外围设备角色操作

依次发送：

AT+SLESERVERENABLE
AT+SLESERVERINIT
AT+SLESERVERBROADCAST=0

每条命令均应先返回 OK，并出现对应的协议栈或服务日志。

使能和初始化

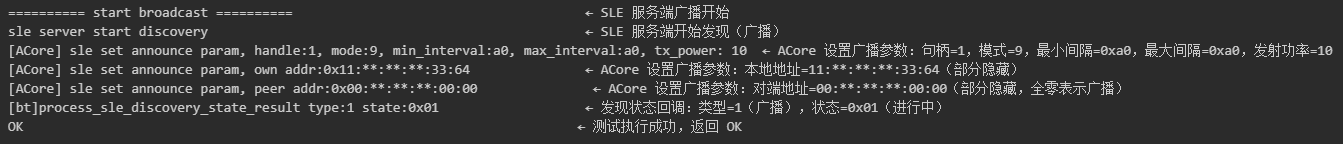

启动广播

建立连接后，示例的连接状态回调会自动停止外围设备广播；断开后会自动重新广播。需要手动结束广播时发送 AT+SLESERVERBROADCAST=1。

Central 操作

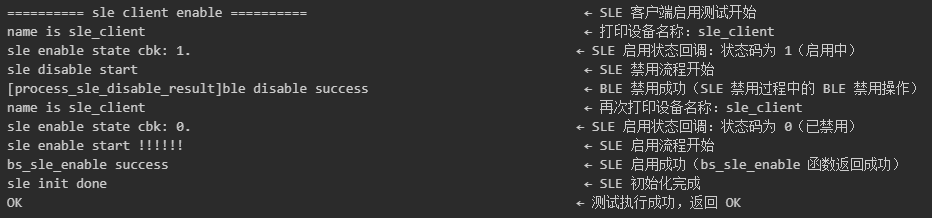

先使能协议栈并注册 SSAP 客户端：

AT+SLECLIENTENABLE
AT+SLECLIENTINIT
AT+SLECLIENTSCAN=0

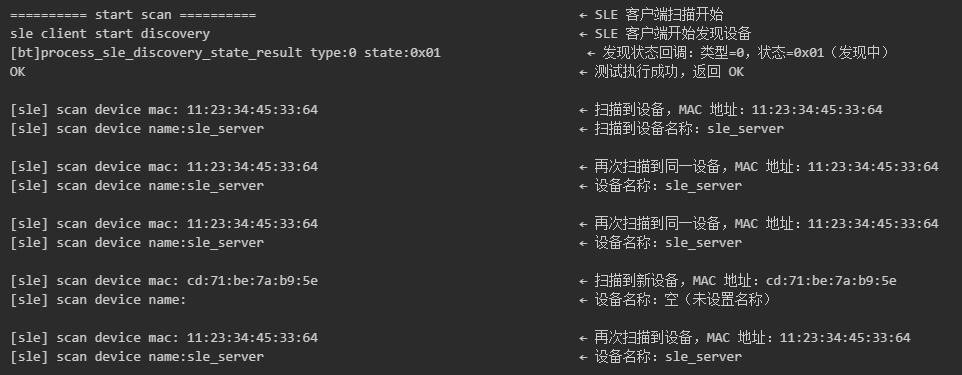

扫描日志会输出类似 11:23:34:45:33:64 的地址。将实际地址逐字节填入配对命令：

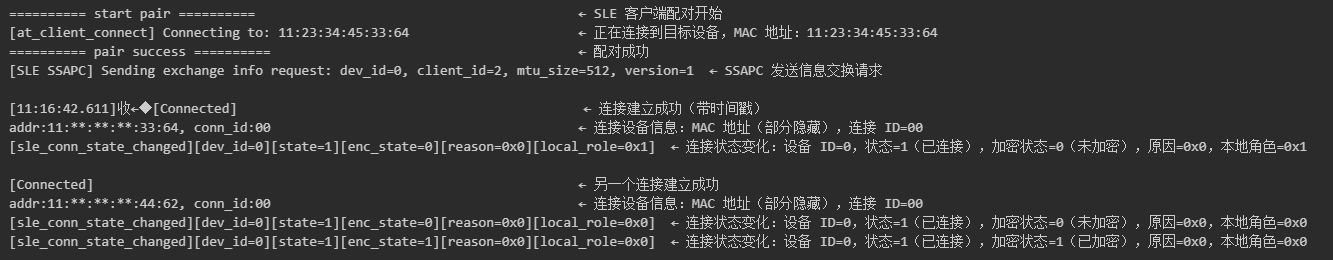

AT+SLECLIENTPAIR=0x11,0x23,0x34,0x45,0x33,0x64

配对接口是异步请求。示例会等待连接状态回调确认 SLE_CONNECT_CONNECTED，再交换 MTU 和版本信息；出现 pair request submitted 但随后超时，应检查 Peripheral 是否仍在广播以及地址是否正确。

连接后可停止扫描并发现服务：

AT+SLECLIENTSCAN=1
AT+SLECLIENTFIND

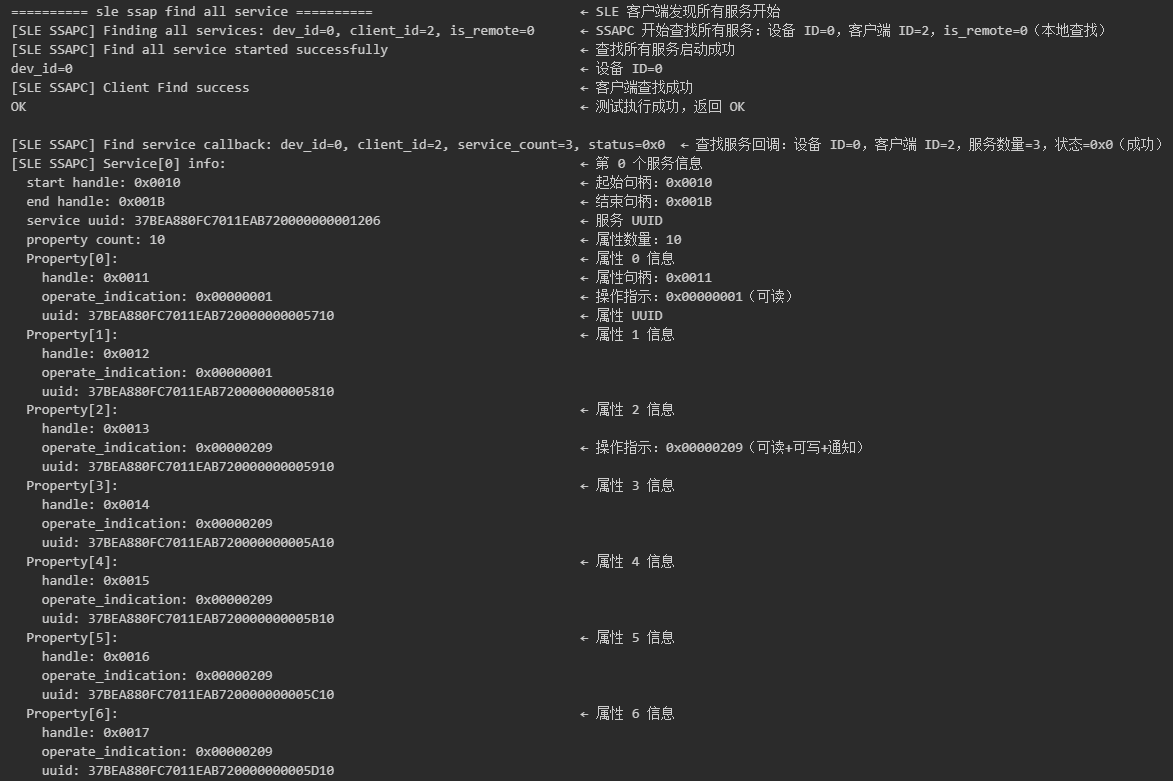

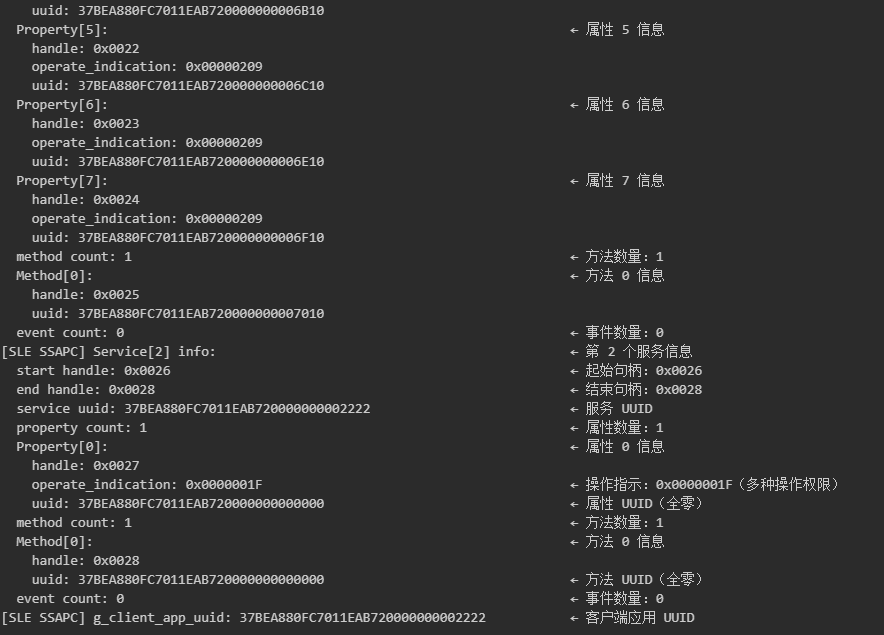

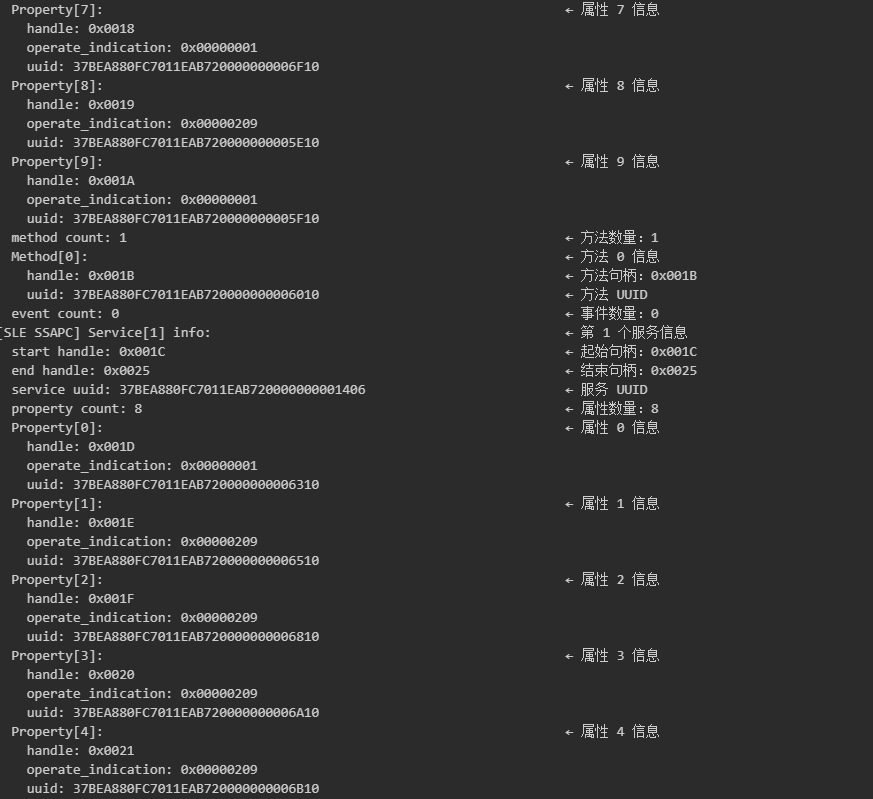

服务发现日志分段展示服务、特征和描述符信息：

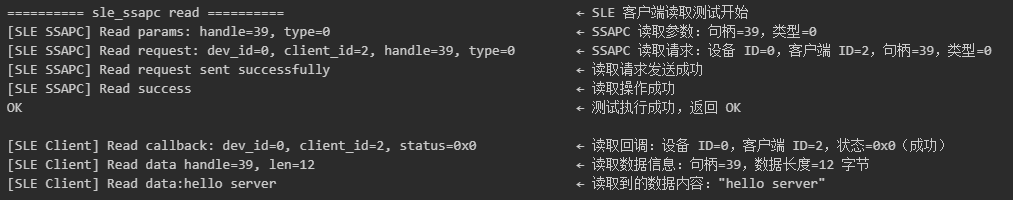

从日志中记录目标特征的句柄，然后注册回调并完成读写：

AT+SLECLIENTCB

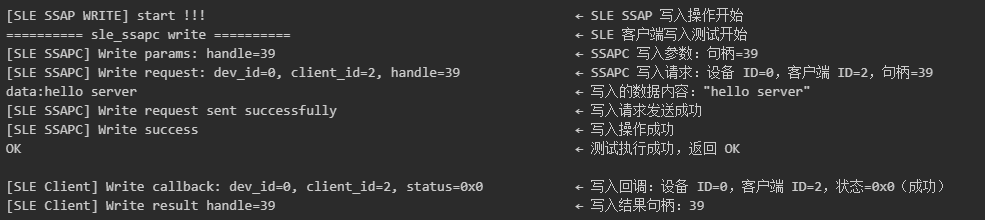

AT+SLECLIENTWRITE=<特征句柄>
AT+SLECLIENTREAD=<特征句柄>,0

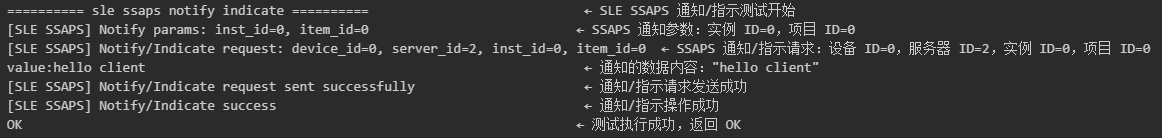

外围设备角色发送通知

连接日志和服务启动回调会给出设备 ID、服务端 ID 和实例 ID；服务发现日志会给出项 ID。在外围设备侧串口发送：

AT+SLESERVERNOTIFY=<实例ID>,<特征项ID>

Central 应进入 notification_cb 并打印通知数据。命令返回成功只表示通知请求已提交；业务若使用指示或要求确认，还应处理对应确认回调。

通过标准

以下结果同时满足才算完成通信闭环：

1. 两端都收到 SLE_STATE_ENABLED，且没有配置或回调注册错误。
2. 中央设备扫描日志中的名称和地址与外围设备配置一致。
3. 连接回调报告 SLE_CONNECT_CONNECTED，Central 的 MTU/版本交换成功。
4. 服务发现输出服务 UUID、特征 UUID 和有效句柄。
5. 中央设备写回调成功，外围设备收到写请求；中央设备读回调返回数据。
6. 外围设备通知请求成功，中央设备的通知回调收到 hello client。

文件结构与代码走读

文件结构

samples/native_samples/sle/
├── CMakeLists.txt
├── README.md
├── sle_com.c
├── sle_com.h
├── sle_client.c
├── sle_client.h
├── sle_server.c
└── sle_server.h

文件	职责	重点入口
CMakeLists.txt	构建 sle_sample 组件并导出 AT 注册宏。	AT_DITING_EXAMPLE_SLE
sle_com.c/.h	管理协议栈和连接状态，注册公共回调，切换扫描/广播。	bt_sle_init()、bt_sle_deinit()、bt_sle_switch_discovery()
sle_client.c/.h	实现 Central 的 AT 参数、配对、服务发现和 SSAP 读写。	at_sle_client_enable()、at_client_connect_to_peripheral()、sle_ssapc_write()
sle_server.c/.h	定义服务模板，处理读写请求并发送通知。	service_template、sle_demo_service_init()、sle_ssaps_notify_indicate()

构建接入

/samples/native_samples/sle/CMakeLists.txt 将三个实现文件编入 sle_sample，并定义 AT_DITING_EXAMPLE_SLE：

set(COMPONENT_NAME "sle_sample")

set(SOURCES
    ${CMAKE_CURRENT_SOURCE_DIR}/sle_com.c
    ${CMAKE_CURRENT_SOURCE_DIR}/sle_client.c
    ${CMAKE_CURRENT_SOURCE_DIR}/sle_server.c
)

set(PUBLIC_DEFINES
    AT_DITING_EXAMPLE_SLE
)

set(WHOLE_LINK true)
build_component()

上层 /samples/native_samples/CMakeLists.txt 只在目标包含 CONFIG_ENABLE_SLE_SAMPLE 时加入该目录。at_adapter.c 检测 AT_DITING_EXAMPLE_SLE 后调用 at_diting_sle_example_cmd_register()，因此无需在应用启动代码中重复注册命令。

协议栈初始化

bt_sle_init() 的核心顺序是“创建状态锁 → 注册协议栈状态回调 → 注册发现/连接回调 → 标记初始化中 → 使能协议栈”：

static bs_sle_stack_state_callbacks_t sle_cbk = {
    .stack_state_cbk = process_sle_stack_state_change_cbk,
};

static bs_sle_callbacks_t sle_cb = {
    .connect_state_cb = process_sle_connect_state_changed_cb,
    .pair_complete_cb = process_sle_pair_cb,
    .pair_remove_cb = process_sle_remove_device_cb,
    .discovery_result_cb = process_sle_discover_cb,
    .pair_request_cb = process_sle_pair_request_cb,
    .discovery_state_cb = process_sle_discovery_state_cb,
};

ret = bs_sle_register_stack_state_callbacks(0, &sle_cbk);
ret = bs_sle_register_callbacks(0, &sle_cb);
ret = bs_sle_enable();

正式业务应逐次判断 ret，任一步失败都停止后续操作。示例的完整错误处理见 /samples/native_samples/sle/sle_com.c。

Central 配对与服务发现

at_client_connect_to_peripheral() 将 AT 参数转换为 sle_addr_t，调用 bs_sle_start_pair() 后等待连接回调确认建链：

sle_addr_t sle_addr = {
    .type = SLE_SLE_ADDR_TYPE,
};
sle_addr.addr[0] = (uint8_t)addr->mac_addr1;
sle_addr.addr[1] = (uint8_t)addr->mac_addr2;
sle_addr.addr[2] = (uint8_t)addr->mac_addr3;
sle_addr.addr[3] = (uint8_t)addr->mac_addr4;
sle_addr.addr[4] = (uint8_t)addr->mac_addr5;
sle_addr.addr[5] = (uint8_t)addr->mac_addr6;

ret = bs_sle_start_pair(&sle_addr);
while (!bt_sle_is_connected() && wait_count < SLE_PAIR_WAIT_COUNT) {
    osal_msleep(SLE_PAIR_WAIT_INTERVAL_MS);
    wait_count++;
}

连接成功后，sle_ssapc_find_all_service() 通过回调输出服务、特征、描述符和句柄。生产应用不应仅打印结果，而应按目标 UUID 保存句柄，并在断开连接时清除。

SSAP 写请求

Central 使用 bs_sle_ssapc_write_param_t 组织写请求：

uint8_t *data = (uint8_t *)"hello server";
bs_sle_ssapc_write_param_t param = {
    .handle = handle,
    .type = SLE_WRITE_PARAM_TYPE,
    .is_need_confirm = SLE_WRITE_NEED_CONFIRM,
    .data_len = strlen((char *)data),
    .data = data,
};

ret = bs_sle_ssapc_write(dev_id, client_id, &param);

数据缓冲区在协议栈完成使用前必须保持有效。示例使用静态字符串；业务若使用任务栈上的临时缓冲区，应根据接口的复制和回调语义确认生命周期。

外围设备服务与通知

service_template 在 /samples/native_samples/sle/sle_server.c 中定义服务 UUID、可读写特征、描述符、权限、初始值和服务端回调。服务初始化只保留两个关键调用：

ret = bs_sle_ssaps_register_server(&g_sle_app_uuid, &g_sle_demo_server_id);
ret = bs_sle_ssaps_service_instance_init(
    g_sle_demo_server_id,
    (bs_sle_ssaps_service_template_t *)&service_template,
    &g_sle_demo_mobile_inst_id);

主动通知使用连接回调保存的设备 ID 以及服务实例和项 ID：

uint8_t *value = (uint8_t *)"hello client";
bs_sle_ssaps_ntf_ind_t param = {
    .inst_id = inst_id,
    .item_id = item_id,
    .type = SLE_NOTIFY_PARAM_TYPE,
    .value_len = strlen((char *)value),
    .value = value,
};

ret = bs_sle_ssaps_notify_indicate(device_id, server_id, &param);

完整服务模板、读写请求回调和异常分支直接查看 /samples/native_samples/sle/README.md，文档不重复复制整个源文件。

基于星闪 Demo 开发自己的应用

1. 复制并接入组件

复制 samples/native_samples/sle 为新的业务目录，修改 COMPONENT_NAME，并在 samples/native_samples/CMakeLists.txt 中增加受独立配置宏控制的 add_subdirectory_if_exist()。在目标 config.py 中加入该宏后重新完整构建。

如果只是验证业务协议，建议先直接修改本示例中的 UUID、数据和回调；流程稳定后再拆成独立组件，便于区分“链路问题”和“组件接入问题”。

2. 设计服务模型

1. 为产品分配服务 UUID 和特征 UUID，避免继续使用示例 UUID。
2. 为每个特征确定读、写、通知或指示属性，以及访问权限和最大长度。
3. 在 service_template.item_array 中建立特征和描述符，确保 item_count、desc_count 与数组内容一致。
4. 在读写请求回调中校验 device_id、实例、项、偏移和长度，再访问业务缓冲区。

3. 建立应用状态机

推荐按以下事件推进业务：

未使能
  → 协议栈已使能
  → 正在发现
  → 正在配对
  → 已连接
  → 信息交换完成
  → 服务发现完成
  → 可读写和通知

任一步失败都保留错误码和回调原因，并回到明确状态。断开时清除设备 ID、句柄和订阅状态；是否重新扫描或自动回连由产品策略决定。

4. 替换业务数据

• Central 写数据：修改 sle_ssapc_write() 的数据来源，并保留长度和生命周期校验。
• 外围设备读写处理：修改 sle_read_request_callback() 和 sle_write_request_callback()，将协议数据转换为业务事件。
• 外围设备主动上报：修改 sle_ssaps_notify_indicate()，使用真实实例/项 ID 和稳定缓冲区。
• Central 接收上报：修改 sle_ssap_client_notification_cbk() 和 sle_ssap_client_indication_cbk()，回调内只做轻量校验、复制和投递。

5. 验证

至少覆盖以下场景：

• 正常使能、发现、配对、服务发现、读写、通知和断开。
• 对端不存在、地址错误、配对超时和重复配对。
• 句柄错误、长度越界、没有写权限和通知未订阅。
• 断开后重连、外围设备恢复广播、旧设备 ID 和旧句柄不再使用。
• 多次启停后没有重复注册、互斥锁错误或资源泄漏。

注意事项

• 中央设备角色和外围设备角色的模板必须匹配；切换角色前先完成上一角色的停止和去使能流程。
• bs_sle_enable()、bs_sle_start_pair()、服务发现、读写和通知均涉及异步事件，必须结合回调确认最终状态。
• 示例中的地址、UUID、句柄、实例 ID 和项 ID 只用于演示，不可直接固化为量产配置。
• 服务发现完成前不能执行读写；回调注册完成前不能期望收到读写结果、通知或指示。
• 回调可能运行在协议栈上下文中，不要在回调内长时间阻塞、睡眠或执行文件操作。将数据复制后投递到应用任务。
• 外围设备角色已在连接状态回调中实现“连接后停止广播、断开后恢复广播”，无需在正常配对流程中手动重复操作。
• 若产品已有统一 SLE 生命周期管理模块，业务组件应复用其协议栈状态，不能由多个模块重复使能或去使能全局协议栈。

常见错误

现象	原因	处理方法
找不到 ssf_*.h	组件没有使用 SLE Service 头文件路径，或目标未包含相关能力。	对照示例 CMakeLists.txt 和目标中的 SUPPORT_SLE_SERVICE、sle_service 配置。
bs_sle_* 链接失败	仅包含头文件但没有链接 SLE Service 组件。	使用包含 sle_service 的目标，并确认新增组件继承了正确目标配置。
串口提示未知命令	示例未参与构建或 AT 注册宏未生效。	检查 CONFIG_ENABLE_SLE_SAMPLE、AT_DITING_EXAMPLE_SLE 和 at_adapter.c 注册路径。
使能后扫描不到设备	协议栈尚未就绪、角色/发现类型不匹配或外围设备没有广播。	先确认 SLE_STATE_ENABLED，再核对两端角色、地址、名称和广播日志。
配对请求已提交但超时	地址错误、外围设备已停止广播或连接回调没有到达。	使用本次扫描输出的地址，检查两端连接回调中的状态、原因和本端角色。
服务发现为空	SSAP 服务未初始化、尚未连接或使用了错误设备 ID。	检查 AT+SLESERVERINIT、连接回调和 MTU/版本交换结果。
读写没有回调	未注册客户端回调、句柄错误或特征权限不允许。	先执行服务发现和 AT+SLECLIENTCB，再使用本次发现得到的特征句柄。
通知失败	设备 ID、服务端 ID、实例 ID 或项 ID 无效，或连接已断开。	从当前连接和服务启动日志取得 ID，并确认 Central 仍处于连接状态。
