AEF overlay 开发指南

AEF 驱动背景知识

AEF 是输出侧的音效和音频后处理框架。MCU 侧负责打开 SOUND、选择输出端口、使能 AEF 类型以及下发参数；DSP overlay 侧负责注册插件、创建算法实例和逐帧处理 PCM。算法不直接管理播放设备或 AT 命令，应用也不应绕过插件接口直接访问算法内部状态。

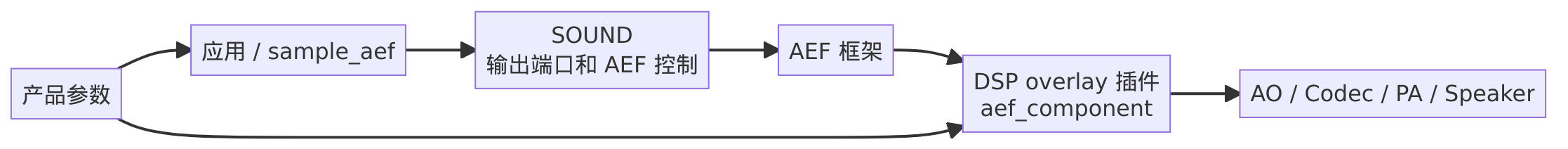

音频效果插件架构图

其中，/src/application/audio/sample_dsp_overlay/aef 是插件集成工程；/src/application/audio/sample_ao/sample_aef.c 是 MCU 侧现有 AEF 控制参考；/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0/xaaef_lib0_comp.c 是当前 SDK 中可直接阅读的 DSP 插件适配示例代码。

说明：本文示例命令以一站式 CLI 为主。实际开发可从以下三种环境中选择，推荐使用一站式 CLI。

开发环境	适用场景	使用指南
一站式 CLI（推荐）	快速完成目标选择、构建、烧录和串口监视	一站式 CLI 开发环境使用指南
HiSpark Studio for VS Code	图形化编辑、编译、烧录和调试	HiSpark Studio for VS Code 开发环境使用指南
WSL 与 Docker	在 Windows 上使用一致的 Linux 容器构建环境	WSL 与 Docker 环境使用指南

准备工作： 按一站式 CLI 开发环境使用指南准备环境、构建和烧录；构建前必须确保 fbb doctor 成功。插件工程还需要可用的 Xtensa 工具链和许可证；其配置文件、变量含义和注意事项见“开发环境配置”。

注意： 代码编译镜像依赖 RG-2017.5-linux、H_3Z_ides 的工具链和编译证书；在 xtensa_cfg.mak 中配置 XTENSA_HOME 工具链文件地址和 XTENSAD_LICENSE_FILE 证书文件地址。工具链和证书需要向 Cadence 购买。

快速跑通 AEF Demo

关键配置

进入 AEF overlay 集成开发包目录。

工程路径配置

/src/application/audio/sample_dsp_overlay/aef/sap_idp.mak 已将 IDP_OUT_DIR 定义为当前 AEF 工程下的 out/。快速跑通时保持默认值；替换脚本和后续验收都从 out/bin/ 读取插件，单独修改输出目录会使脚本找不到产物。
Xtensa编译工具链配置

xtensa_cfg.mak 默认将 XTENSA_HOME 指向名为 RG-2017.5-linux 的 SDK 配套工具链目录。先检查该目录及其中的 xt-make 是否随开发包交付；仅在使用外部工具链时才修改 XTENSA_HOME。许可证路径未在仓库中写死，需要按本机授权方式设置环境变量 XTENSAD_LICENSE_FILE。
lsp_file配置 hifi_lsp.mak 和 rules.mak 中的 XTENSA_LSP_FILE，需要设置为 arch/lsp 目录下实际使用的 lsp_afe 文件名，后续生成的插件会加载到该 LSP 定义的内存地址。

编译

在算法集成开发包所在路径下，执行以下命令：

清除历史编译结果：make clean
编译算法静态库：make lib
编译算法插件 bin 文件：make all

须知： 执行 make 前，必须确认 xtensa_cfg.mak 解析出的 XTENSA_HOME 下存在工具链，且需要许可证的工具链已设置有效的 XTENSAD_LICENSE_FILE。make all 会调用 xt-make 编译 plugins/Makefile 中 aef_libx 列出的全部插件；当前默认条目是 aef_lib0。当前/build/xtensa/arch/lsp目录下,没有Hi3322芯片对应的aef加载地址的lsp文件若想要将编译出来的aef_lib0镜像加载替换进dsp_overlay.bin中，需要修改镜像名称为aef.bin再打包到dsp_overlay.bin中。若想使用该音效算法插件，需要在调用uapi_snd_set_port_aef_enable接口时将uapi_aef_type effect_type设置为UAPI_AEF_TYPE_CUSTOMER

构建验收条件

完成“开发自己的 AEF 插件”后，必须同时满足以下条件，才能判定插件可编译、可打包：

/src/application/audio/sample_dsp_overlay/aef/build/xtensa/xtensa_cfg.mak 配置的 XTENSA_HOME 下存在 xt-make，许可证有效。
新插件目录、插件 Makefile 的 TARGET、适配源文件名和 plugins/Makefile 的 aef_libx 条目一致。
目标产品配置已启用与插件类型一致的效果宏；CUSTOMER 插件必须启用 CFG_SAP_EFFECT_CUSTOMER_SUPPORT=y。
make clean、make lib、make all 均返回成功，并在 AEF 工程的 out/bin 输出目录生成目标插件，例如 aef_lib0.bin。
打包前存在目标产品的 dsp_overlay.bin 输入文件；打包后使用 CLI 指南完成整机镜像构建和烧录，再通过 AT^audio=sample_aef cust on/off 验证开关。

任一条件不满足时，不应将插件标记为“已编译通过”。

镜像打包、烧录与运行

生成算法镜像包

在 /src/application/audio/sample_dsp_overlay/aef 中执行命令：

bash ./aef_replace_overlay.sh ../../../../tools/pkg/bin/3322/dsp/normal/dsp_overlay.bin aef_lib0.bin

3322 EVB 的 Overlay 输入和输出文件均为 src/tools/pkg/bin/3322/dsp/normal/dsp_overlay.bin。脚本会校验输入文件，重新构建 AEF 插件，解包 Overlay，以 out/bin/aef_lib0.bin 替换其中的 aef.bin，再将重新打包的结果写回同一路径。

执行脚本前应备份该文件。脚本会直接覆盖产品包中的 dsp_overlay.bin；仅在 aef_lib0.bin 已按前文构建成功、且确认需要替换当前产品包的 AEF 插件时执行。

第一个参数可传 dsp_overlay.bin 的完整或相对路径；使用仓库外部交付的旧 brandy 产品包时，也可传该产品包中的 DSP 版本目录名称。第二个参数是 out/bin/ 中生成的插件 bin 文件名。接入自定义插件后，将 aef_lib0.bin 替换为该插件的实际产物名。

启动 sample_ao 加载和运行算法

将产品打包后的镜像按一站式 CLI 开发环境使用指南烧录到开发板。

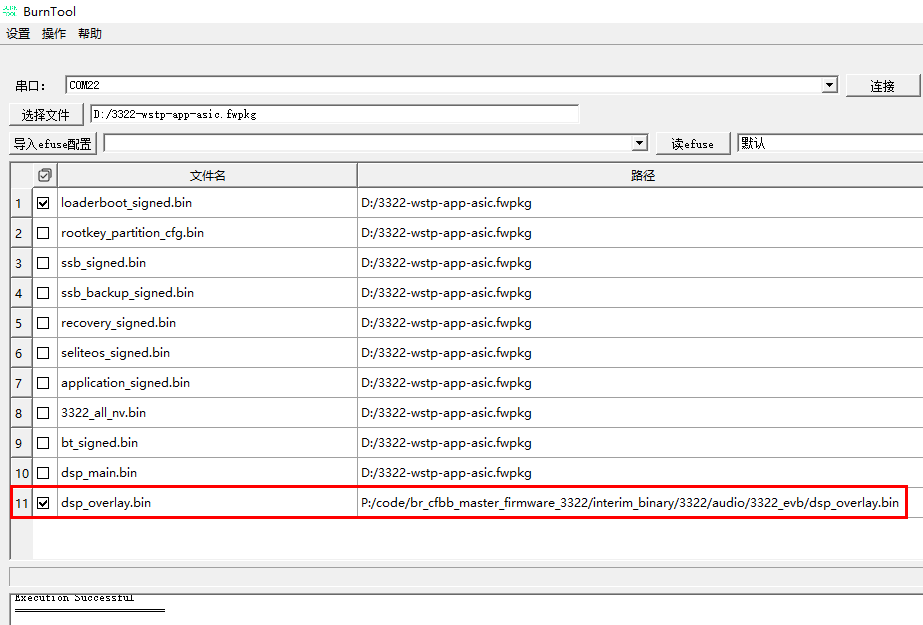

图 1 烧写完成示意图
确认产品未启用 CFG_SAP_MINIMIZE_SAMPLE_RELEASE。当前 3322 EVB 配置未启用该宏，因此 sample_aef 已注册到音频命令分发中；若产品启用了该宏，应在自己的应用中调用 AEF 接口完成开关和参数下发。
先使能 CUSTOMER 效果：
```
AT^audio=sample_aef cust on
```
cust 仅支持 on 与 off，对应 MCU 侧的 UAPI_AEF_TYPE_CUSTOMER 开关。
播放固定 PCM 作为使能后的样本：

输入AT命令：AT^audio=sample_ao /user/stream/pcm/PCM_16k_1ch_16bit.pcm 0 16000 16 1

（sample_ao的AT命令格式需要遵循格式：AT^audio=sample_ao pcm_file volume sample_rate bit_width channels。命令中的pcm_file文件需提前上传至文件系统，或替换为文件系统中已有的pcm文件）
关闭效果后播放同一 PCM，形成 A/B 对比：
```
AT^audio=sample_aef cust off
```
透传插件在使能、关闭两个阶段都应正常播放且声音无异常；接入实际算法后，应使用同一 PCM 比较输出。需要验证算法参数时，使用前文所述的应用接口下发参数，不能依赖 cust 命令。

文件结构与代码走读

算法集成工程与文件结构

概述

本文档主要介绍 AEF overlay 集成相关内容，重点介绍算法集成开发包、开发算法环境配置、开发算法插件、加载和运行算法等。AEF（Audio Effect Framework）用于承载音效算法或音频后处理算法。

算法集成开发包

集成开发包说明

集成开发包见 GitCode 的 AEF Overlay 工程。

AEF 构建目录

build目录：

xtensa子目录：存放DSP相关的配置文件和编译脚本，建议只引用不修改。
- hifi_rules.mak：配置编译规则、overlay打包规则和依赖关系。
- hifi_lsp.mak：配置overlay打包规则，被hifi_rules.mak调用。
- xtensa_cfg.mak：配置HiFi工具链和overlay打包工具。
/src/application/audio/sample_dsp_overlay/aef/build/xtensa/arch子目录：各个overlay的memmap配置。
/src/application/audio/sample_dsp_overlay/aef/build/xtensa/tool子目录：overlay打包工具。

AEF 公共头文件目录

include目录：

/src/application/audio/sample_dsp_overlay/aef/include/td_type.h：C语言变量类型重定义。

Overlay 适配目录

overlay目录：

component头文件，必须在插件源文件中包含。

/src/application/audio/sample_dsp_overlay/aef/overlay/component.h：通用算法插件注册接口，通过define_component接口将插件entry地址注册到.component内存段中。
core_overlay模块作为插件统一入口和C库依赖，被编译到各个算法插件的bin文件中。

/src/application/audio/sample_dsp_overlay/aef/overlay/core_overlay.c：重定向C库函数到相应的钩子函数，以及将overlay引导地址.start指向可访问.component内存的接口。

AEF 组件目录

component目录：

/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins子目录：AEF插件工程目录。
- /src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0：AEF插件示例工程，开发者可参考该工程创建新的AEF插件工程。

C 库钩子扩展

说明： 如果主镜像未注册相应的C库函数到该新增的“overlay_func->func”函数指针，会导致overlay新增C库函数钩子。开发者可自行实现C库函数，或是知会主镜像发布者发布新的镜像将相应的C库函数注册到“overlay_func->func”函数指针。

修改集成开发包的/src/application/audio/sample_dsp_overlay/aef/overlay/core_overlay.h文件和/src/application/audio/sample_dsp_overlay/aef/overlay/core_overlay.c文件：

/* 在core_overlay.h的overlay_func结构体中，新增一个C库同名函数类型定义 */
typedef struct {
    int (*func)(void);
} overlay_func;
/* 在core_overlay.c源码中，新增一个C库同名函数实现，重定向到主镜像的钩子上 */
int func(void)
{
    return g_overlay_func->func();
}

示例插件

示例插件见 aef_lib0。

插件目录结构

“/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0”工程目录结构如下：

include 目录：自定义插件需要公共算法头文件时创建。
lib 目录：自定义插件需要预编译依赖库时创建。
src 目录：自定义插件需要拆分多个源码文件时创建。
/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0/xaaef_lib0_comp.c源文件：AEF算法适配样例。

当前 aef_lib0 目录实际只包含 Makefile 和 xaaef_lib0_comp.c。include、lib、src 是自定义算法复杂度增加时的建议分层，并非仓库现有目录。

插件编译脚本配置

在“/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/Makefile”编译脚本中，增加新增的AEF插件aef_lib0：

#=========================================================================
aef_libx = aef_lib0
#=========================================================================

/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0/Makefile编译脚本内容如下：

CUR_DIR := $(shell if [ "$$PWD" != "" ]; then echo $$PWD; else pwd; fi)
# 从当前目录回退到集成开发包所在路径
IDP_TOP_DIR := $(realpath $(CUR_DIR)/../../../..)
# 包含集成开发包编译环境配置和编译工具链配置文件
include $(IDP_TOP_DIR)/sap_idp.mak
include $(IDP_BUILD_DIR)/xtensa_cfg.mak
# 编译待集成的AEF算法源码成静态库 libaef_lib0.a
ifdef BUILD_LIB
TARGET := libaef_lib0
CFLAGS_EXT :=
INCLUDES := -Iinclude -I$(IDP_TOP_DIR)/include
LIB_INSTALL_DIR := lib
/* 只编译待集成AEF算法的源文件 */
SRCFILE := $(wildcard src/*.c)
# 编译待集成的AEF插件，并链接算法静态库libaef_lib0.a 到 aef_lib0.bin中
else
TARGET := aef_lib0
CFLAGS_EXT :=
INCLUDES := -Iinclude -I$(IDP_TOP_DIR)/include
# 链接待集成AEF算法的静态库 libaef_lib0.a，如还依赖其他静态库也链接进来。
LIBS := -l:lib/libaef_lib0.a
# 只编译待集成AEF算法的插件适配源文件
SRCFILE := xaaef_lib0_comp.c
endif
# 包含编译规则和打包规则配置文件
include ../rules.mak

AEF 插件接口与注册

AEF 插件接口说明

AEF插件接口说明如下：

xaaef_lib0_comp.h定义结构体aef_component成员变量（即AEF插件属性）：
- reserved：保留，不用配置。
- name：字符串，算法库名称。
- aef_type：AEF插件类型，参考枚举类型aef_type。
- version：版本。

xaaef_lib0_comp.h定义结构体aef_component成员接口（即AEF插件适配接口）：

create：创建算法实例并输出唯一的实例句柄给AEF。（必备接口）
destroy：销毁实例句柄对应的算法实例，并释放相关资源。（必备接口）
set_config：设置算法配置。（可选接口）
get_config：获取算法配置。（可选接口）
set_parameter：设置实例句柄对应的算法实例的参数。（可选接口）
get_parameter：获取实例句柄对应的算法实例的参数。（可选接口）
set_enable：使能或停止实例句柄对应的算法实例。（可选接口）
get_enable：获取实例句柄对应的算法实例的使能状态。（可选接口）
get_max_pcm_in_size：获取输入PCM数据的最大帧长。（可选接口）
get_max_pcm_out_size：获取输出PCM数据的最大帧长。（可选接口）
get_input_pcm_attr：获取输入PCM数据的属性。（必备接口）

proc_frame：执行实例句柄对应的算法实例来处理输入的PCM数据。（必备接口）

表 1 音效算法audio_frame结构体说明

属性项	说明
interleaved	数据是否交织。
channels	声道。
bit_depth	位宽。
sample_rate	采样率。
pts	帧时间戳。
pcm_buffer	未使用，待扩展。
bits_buffer	音频PCM数据缓存指针。
bits_bytes	音频PCM数据大小。
pcm_samples	音频PCM数据采样点数。
frame_index	音频帧索引编号。
eos	帧结束标志。
pkg_loss	丢包标志。

AEF 插件适配样例

请参考算法集成开发包中的 xaaef_lib0_comp.c。

AEF 插件注册方法

AEF插件注册参考样例及说明如下。

/* 定义一个全局的插件 entry结构体 */
static aef_component ha_aef_lib_entry = {
    .name = (const td_char *)"customer_aef",
    .type = AEF_TYPE_CUSTOMER,
    .version = 0x00800001,
    .create = customer_aef_create,
    .destroy = customer_aef_destroy,
    .set_parameter = customer_aef_set_parameter,
    .get_parameter = customer_aef_get_parameter,
    .proc_frame = customer_aef_proc_frame,
};
/* 将插件entry地址注册到.component地址段中 */
define_component(AEF, ha_aef_lib_entry)

说明： 自研 CUSTOMER 效果的 entry 使用 AEF_TYPE_CUSTOMER；产品必须同时启用 CFG_SAP_EFFECT_CUSTOMER_SUPPORT=y。其他效果类型应使用 /src/application/audio/sample_dsp_overlay/aef/include/audio_aef.h 中定义的枚举，并与产品的音效特性配置一致。

基于 AEF Demo 开发自己的插件

创建 AEF 插件工程

AEF 插件工程命名要求

AEF插件镜像bin文件命名要求：AEF插件工程命名建议与插件镜像bin文件名一致。如工程命名为“aef_lib0”，则插件镜像命名为“aef_lib0.bin”。

新建 AEF 插件工程目录

请参考“插件目录结构”，新建工程aef_lib1。

新建工程aef_lib1到“/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins”，工程目录结构如下：

include：按需放置算法公共头文件。
lib：按需放置取得合法授权的算法依赖库。
src：按需放置拆分后的算法源码。
xaaef_lib1_comp.c：由现有 xaaef_lib0_comp.c 复制并改名得到的插件适配源文件。
xaaef_lib1_comp.h：仅在插件需要独立声明时创建，不是现有模板的必备文件。

AEF 插件编译脚本

在“/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/Makefile”编译脚本中，增加新增的AEF插件命令如下：aef_libx += aef_lib1

请参考“插件编译脚本配置”示例插件“/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0/Makefile”的编译脚本，创建新增插件aef_lib1的编译脚本。

开发 AEF 插件

开发流程

本章节相当于外设类指南中的“基于 Demo 开发自己的应用”，但 AEF 的交付物不是独立应用，而是一个被 DSP overlay 加载的插件。建议以现有 aef_lib0 为模板，按既定目录结构和构建规则创建新插件。

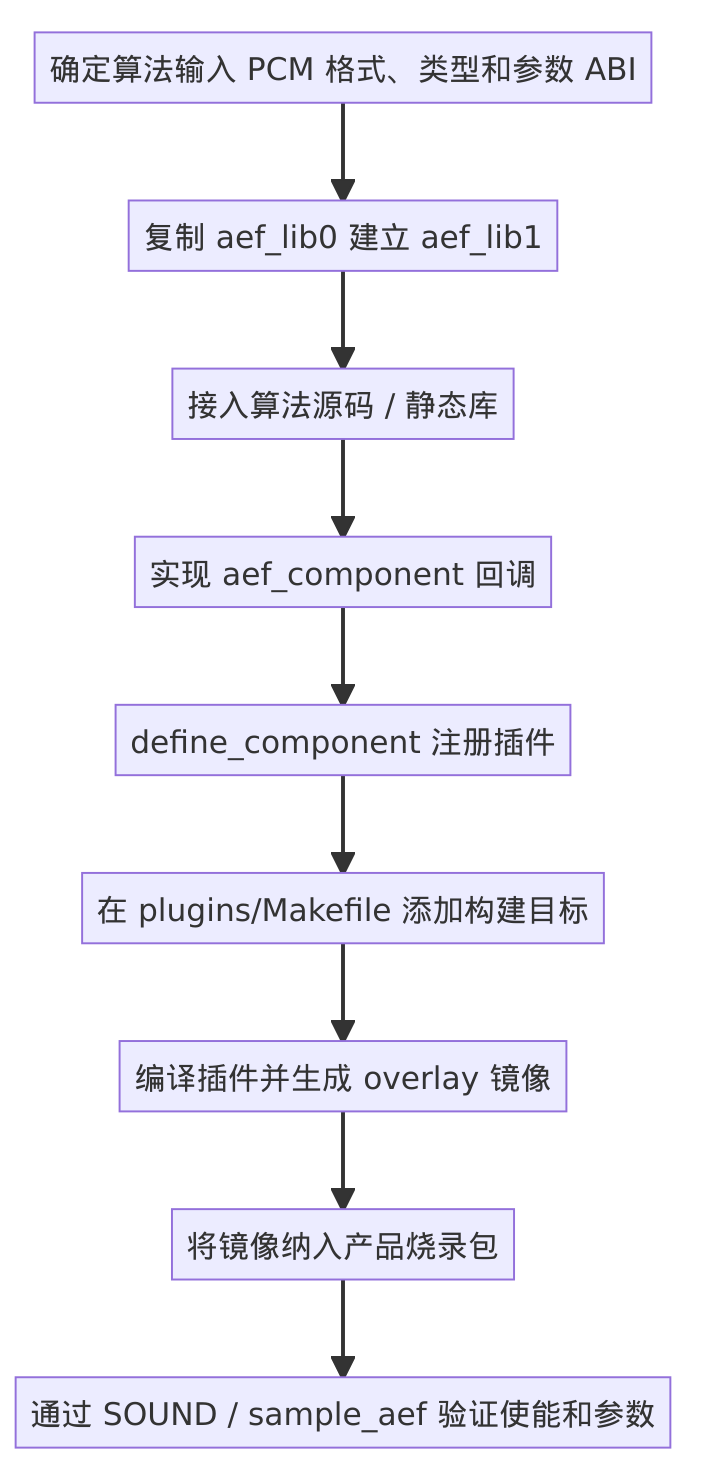

音频效果插件开发流程

设计插件边界和参数 ABI

先确定插件名称、版本、算法类型、PCM 输入格式、每帧最大采样点数和 MCU/DSP 共用参数结构。audio_frame 的字段含义、aef_component 的回调职责和插件类型限制在下方“AEF插件接口说明”中完整保留；自定义参数应带版本和长度校验，避免 MCU 与 DSP 两端结构体不一致。

功能	参考代码或接口
AEF 类型、PCM 帧和组件回调定义	/src/application/audio/sample_dsp_overlay/aef/include/audio_aef.h
插件注册宏	/src/application/audio/sample_dsp_overlay/aef/overlay/component.h
现有 DSP 适配样例	/src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0/xaaef_lib0_comp.c
MCU 侧 AEF 控制参考	/src/application/audio/sample_ao/sample_aef.c
AEF 参数服务接口	AudioManagerSetAefParam

建立插件工程和构建目标

复制 /src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0，建立 aef_lib1 的 include、lib、src 和适配文件。复制后先完成以下机械改名，再开始接入算法：

将 xaaef_lib0_comp.c 重命名为 xaaef_lib1_comp.c，复制 aef_lib0/Makefile 到新插件目录，并把其中的 SRCFILE 改为该文件名。
将 TARGET := aef_lib0 改为 TARGET := aef_lib1；插件工程名、TARGET、生成的 .bin 文件名和打包时的插件名必须一致。
将 /src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/Makefile 中的 aef_libx := aef_lib0 改为 aef_libx := aef_lib0 aef_lib1，使新插件参与 DSP 构建。
对自研 CUSTOMER 效果，在目标产品的音频配置中启用 CFG_SAP_EFFECT_CUSTOMER_SUPPORT=y；例如 3322 EVB 配置文件为 /src/drivers/drivers/driver/audio/source/build/configs/3322/3322_evb_liteos_cfg.mak。当前 /src/drivers/drivers/driver/audio/source/sap_base.mak 以互斥分支选择效果实现，因此 3322 EVB 同时必须保持 CFG_SAP_EFFECT_HVS_SUPPORT 未启用；仅打开 CUSTOMER 而保留 HVS，不会选择 CUSTOMER 实现。
修改产品 .mak 配置后，重新按一站式 CLI 开发环境使用指南触发产品构建，使配置重新生成并参与后续镜像构建；不要使用修改配置前生成的构建输出判断结果。

逐函数实现插件适配层

当前 /src/application/audio/sample_dsp_overlay/aef/component/aef/plugins/aef_lib0/xaaef_lib0_comp.c 是最小、可运行的适配参考：

customer_aef_create() 返回算法实例；真实算法应在此创建上下文、分配或取得所需资源。
customer_aef_set_parameter() / customer_aef_get_parameter() 按命令号分发参数，先校验 param_size，再读写实例状态。
customer_aef_proc_frame() 接收 audio_frame，处理 PCM 后填充输出帧。当前示例直接 *out_frame = *in_frame，仅用于验证框架数据通路；自研算法必须在这里执行实际处理。
g_ha_audio_customer_aef_entry 汇总名称、类型、版本和回调；最后由 define_component(AEF, ...) 放入 .component 段，供 overlay 加载。

static td_s32 customer_aef_proc_frame(td_void *aef,
    audio_frame *in_frame, audio_frame *out_frame)
{
    aef_check_null_ptr_return(aef);
    aef_check_null_ptr_return(in_frame);
    aef_check_null_ptr_return(out_frame);

    *out_frame = *in_frame; /* 透传版本：先验证 overlay 数据通路。 */
    return AUDIO_SUCCESS;
}

static aef_component g_ha_audio_customer_aef_entry = {
    .name = (const td_char *)"customer_aef",
    .type = AEF_TYPE_CUSTOMER,
    .version = 0x00800001,
    .create = customer_aef_create,
    .destroy = customer_aef_destroy,
    .set_parameter = customer_aef_set_parameter,
    .get_parameter = customer_aef_get_parameter,
    .proc_frame = customer_aef_proc_frame,
};
define_component(AEF, g_ha_audio_customer_aef_entry)

以上代码来自当前 aef_lib0 适配层，作为可编译的透传基线。确认该基线构建、打包和运行成功后，再仅替换 customer_aef_proc_frame() 内部的 PCM 处理，并保留参数长度校验、组件注册和资源释放路径。插件类型应以当前 /src/application/audio/sample_dsp_overlay/aef/include/audio_aef.h 支持的枚举和产品的加载策略为准。

编译、打包、运行和验证

完成适配后，依次执行下方“编译命令”和“生成算法镜像包”的步骤，将生成的 DSP overlay 纳入产品镜像。具体构建、烧录操作仍以 CLI 快速入门为准。

sample_aef 的 cust 分支只调用 uapi_snd_set_port_aef_enable() 打开或关闭 UAPI_AEF_TYPE_CUSTOMER，不会下发自定义参数。算法需要参数时，应在应用中调用 uapi_snd_set_aef_param()；PEQ、DRC 的参数读写流程可参考 /src/application/audio/sample_ao/sample_aef.c，接口声明见 /src/drivers/drivers/driver/audio/include/soc_uapi_sound.h，媒体服务封装接口见 AudioManagerSetAefParam。

注意事项与常见问题

调试与常见问题

现象	优先排查
插件可编译但没有被调用	检查 `define_component`、plugins Makefile、插件 bin 名称和 overlay 打包目标是否一致。
加载或运行异常	检查 C 库依赖是否已加入 `overlay_func->func` 转发表，以及工具链、许可证和 DSP 镜像是否匹配。
参数下发失败或音效异常	检查 MCU/DSP 参数结构的版本、长度、对齐和命令号；先验证默认参数。
听感没有变化	确认播放路径经过目标 SOUND 端口、插件类型已使能，使用动态范围较大的固定 PCM 做 A/B 对比。
爆音、断音或延迟变大	检查 PCM 格式、帧长、算法耗时、内存和缓冲区；不要在 `proc_frame` 中执行阻塞操作。
