视频编解码与采集调试

VENC PROC

代码与接口参考： AT 命令分发位于 /src/middleware/utils/at/at_venc_cmd/at/at_venc.c，DFX 接口声明位于 /src/middleware/utils/common_headers/venc/internal/drv_venc_dfx.h。

VENC PROC 简介

查询VENC（Video Encoder）模块基本信息。

VENC PROC 信息

下发命令：AT+VENC=venc_proc,cat,venc

VENC模块proc信息如图1所示。

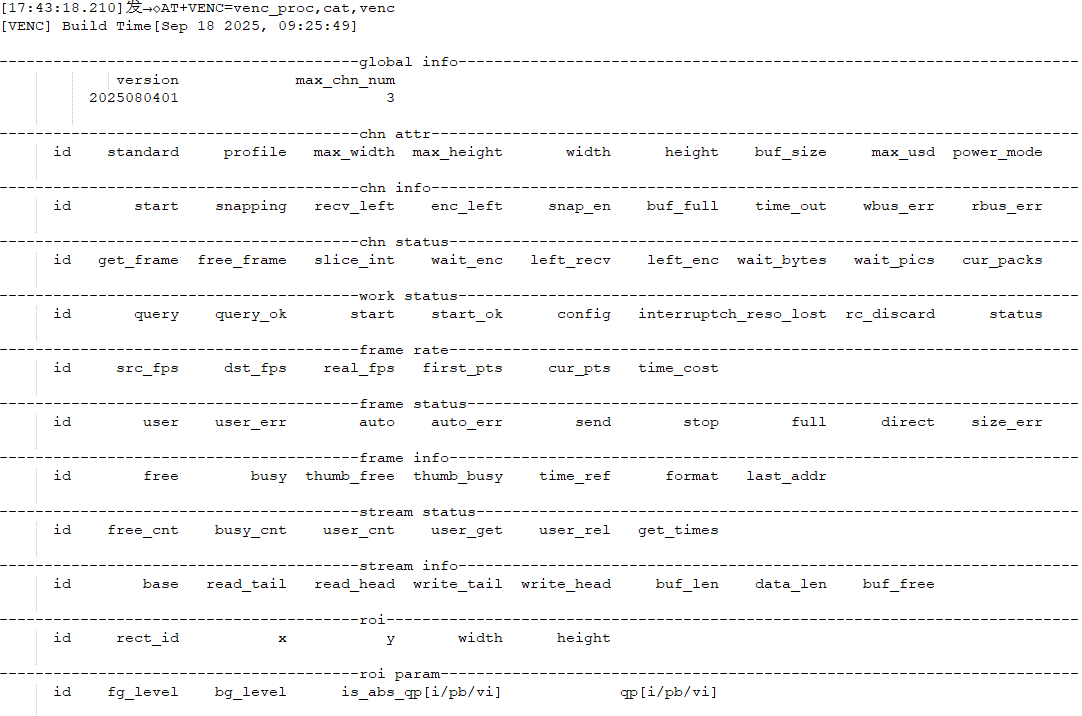

图 1 VENC proc信息

VENC PROC 详解

当前源码中的 AT 入口会将 venc、venc_res、venc_rc、venc_jpeg、venc_h264、venc_h265 之一传给 VENC PROC。以下字段按全局能力、通道配置、通道运行状态、工作统计和帧率分组；统计类字段均为累计值，应通过两次采样的增量判断运行是否推进。

输出组/字段	含义与判读方法
version、max_chn_num	VENC 版本和支持的最大编码通道数，用于确认运行环境与并发上限。
id、standard、profile、max_width/max_height、width/height、buf_size、max_usd、power_mode	通道号、编码协议/档次、能力上限、实际输入尺寸、码流缓存、最大用户数据和功耗模式。实际宽高不得超出最大宽高，buf_size 需覆盖目标码率和最大帧大小。
start、snap_en、snapping、recv_left、enc_left	通道启动与抓拍状态、剩余接收/待编码帧数。业务持续送帧而剩余帧长期不下降时，需检查编码器启动、码流回收和下游取流。
buf_full、time_out、wbus_err、rbus_err	码流缓冲区满、硬件超时、写总线错误和读总线错误累计次数；稳定运行时不应持续增加。
get_frame/free_frame、wait_enc、wait_bytes/wait_pics、cur_packs	收帧/还帧计数、待编码帧数量、待取走码流量/帧数和当前帧包数。get_frame 与 free_frame 长期差距过大说明帧未归还。
query/query_ok、start/start_ok、config、interrupt、ch_reso_lost、rc_discard、status	任务查询/启动成功情况、硬件配置与中断次数、分辨率变化、码控丢帧和编码任务状态。query_ok 或 start_ok 明显落后于对应总数时，结合错误日志定位失败原因。
src_fps、dst_fps、real_fps、first_pts、cur_pts	源帧率、目标帧率、实际编码帧率和首/当前帧时间戳。real_fps 长期低于 dst_fps 时，结合源帧率、丢帧和码流回收状态排查。

表 1 VENC proc信息说明

类别	参数	说明
global info	version	版本号。
	max_chn_num	最大编码通道数。
chn attr	id	编码通道号。
	standard	编码通道协议。
	profile	编码协议档次。
	max_width	通道最大宽度，以像素为单位。
	max_height	通道最大高度，以像素为单位。
	width	图像宽度，以像素为单位。
	height	图像高度，以像素为单位。
	buf_size	码流缓存大小。
	max_usd	最大用户数据长度。
	power_mode	编码功耗模式。
chn info	id	编码通道号。
	start	编码通道是否启动。
	snap_en	抓拍是否使能。
	snapping	是否正在抓拍。
	recv_left	剩余接收帧数。
	enc_left	剩余编码帧数。
	buf_full	码流buf满次数。
	time_out	硬件超时次数。
	wbus_err	写总线错误次数。
	rbus_err	读总线错误次数。
chn status	id	编码通道号。
	get_frame	收帧次数。
	free_frame	还帧次数。
	slice_int	slice中断次数。
	wait_enc	等待编码帧数。
	left_recv	剩余接收帧数。
	left_enc	剩余编码帧数。
	wait_bytes	等待收走码流大小。
	wait_pics	等待收走码流帧数
	cur_packs	当前帧码流包数。
work status	id	编码通道号。
	query	查询任务次数。
	query_ok	查询成功次数。
	start	启动编码次数。
	start_ok	启动成功次数。
	config	配置硬件次数。
	interrupt	硬件中断次数。
	ch_reso_lost	分辨率变化次数。
	rc_discard	码控丢帧次数。
	status	编码任务状态。
frame rate	id	编码通道号。
	src_fps	源帧率。
	dst_fps	目标帧率。
	real_fps	实际帧率。
	first_pts	第1帧帧时间戳。
	cur_pts	当前帧时间戳。
	time_cost	编码耗时（单位：μs）。
frame status	id	编码通道号。
	user	用户送帧数。
	user_err	用户送帧错误数。
	auto	前级送帧数。
	auto_err	前级送帧错误数。
	send	正确发送图像帧数。
	stop	停止通道丢帧数。
	full	码流buf满丢帧数。
	direct	直接送编码队列帧数。
	size_err	分辨率错误帧数。
frame info	id	编码通道号。
	free	原图空闲队列帧数。
	busy	原图有效队列帧数。
	thumb_free	缩略图空闲队列帧数。
	thumb_busy	缩略图有效队列帧数。
	time_ref	最新输入图像时间戳。
	format	最新输入图像格式。
stream status	id	编码通道号。
	free_cnt	码流buffer中空闲节点数。
	busy_cnt	码流buffer中有效节点数。
	user_cnt	码流buffer中用户节点数。
	user_get	获取码流的码流包数。
	user_rel	释放码流的码流包数。
	get_times	用户获取码流的次数。
stream info	id	编码通道号。
	base	码流buf基地址。
	read_tail	码流buf读尾指针。
	read_head	码流buf读头指针。
	write_tail	码流buf写尾指针。
	write_head	码流buf写头指针。
	buf_len	码流buf长度。
	data_len	码流数据长度。
	buf_free	码流buf空闲长度。
roi	id	编码通道号。
	rect_id	ROI区域编号。
	x	ROI区域坐标x。
	y	ROI区域坐标y。
	width	ROI区域宽度。
	height	ROI区域高度。
roi param	id	编码通道号。
	fg_level	ROI区域等级。
	bg_level	非ROI区域等级。
	is_abs_qp[i/pb/vi]	i/pb/vi帧是否绝对qp。
	qp[i/pb/vi]	i/pb/vi帧qp值。

VDEC PROC

代码与接口参考： AT 命令分发位于 /src/middleware/utils/at/at_vdec_cmd/at/at_vdec.c，DFX 接口声明位于 /src/middleware/utils/common_headers/vdec/internal/drv_vdec_dfx.h，uapi_vdec_dfx_proc_read() 和 uapi_vfmw_dfx_proc_read() 的实现分别位于 /src/middleware/services/vdec/drv/vdec/vdec_v7.0/drv_vdec_dev.c 和 /src/middleware/services/vdec/drv/vfmw/vfmw_v7.0/osal/liteos/liteos_proc.c。

VDEC PROC 简介

查询VDEC（Video Decoder）模块基本信息。

VDEC PROC 信息

下发命令：AT+VDEC=vdec_proc,cat,vdec

VDEC模块proc信息如图1所示。

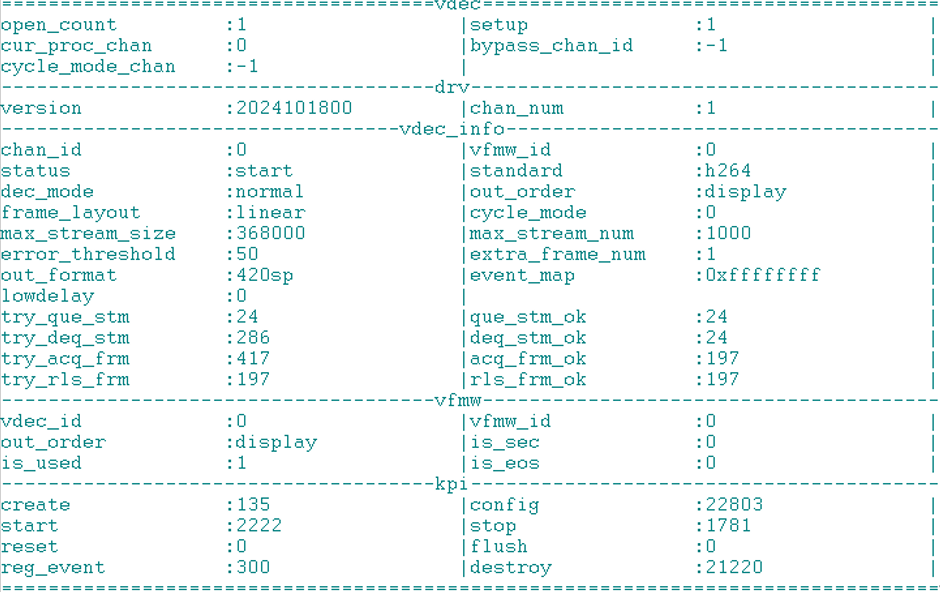

图 1 VDEC proc信息

VDEC PROC 详解

VDEC PROC 由驱动状态、当前通道配置和收发帧统计组成。代码把 status 映射为 null、create、start、stop，把 dec_mode 映射为 normal、ip、i，把 out_order 映射为 display、decode，把 frame_layout 映射为 auto、linear。

输出组/字段	代码中的含义与判读方法
open_count、setup、version、chan_num	设备打开计数、驱动是否已注册、版本和当前通道数。setup 未完成或 chan_num=0 时，没有可用的解码通道状态可供分析。
cur_proc_chan、chan_id、vfmw_id	PROC 当前查询的 VDEC 通道、VDEC 通道号和关联 VFMW 通道号；排障时应确保与业务创建的通道一致。
status、standard、dec_mode、out_order、frame_layout、frame_buf_mode	当前状态、解码协议、解码模式、输出顺序、图像布局和帧缓存来源。状态应为 start 才会持续解码；输出顺序和缓存模式必须与取帧侧约定一致。
max_stream_size/max_stream_num、error_threshold、extra_frame_num、out_format、lowdelay、max_dec_width/max_dec_height	码流队列容量、错误阈值、额外帧缓存、输出 YUV 格式、低延时开关和最大解码尺寸。输入码流尺寸和分辨率不能超过配置上限。
try_que_stm/que_stm_ok、try_deq_stm/deq_stm_ok	码流入队与取回尝试/成功次数；两者差值持续扩大说明存在入队或回收失败、阻塞或通道未启动。
try_acq_frm/acq_frm_ok、try_rls_frm/rls_frm_ok	帧申请与释放尝试/成功次数。申请成功后必须释放；两组成功数长期不平衡通常表示帧缓存被下游占用。
bypass_chan_id、cycle_mode_chan、cycle_mode、event_map、reg_event	旁路调试、循环测试、已注册事件和事件注册耗时。它们是测试/调测状态，不应作为正常业务输出是否成功的唯一依据。

表 1 VDEC proc参数说明

参数	描述
open_count	VDEC设备打开次数。
setup	0：VDEC设备未注册；1：VDEC设备注册成功。
cur_proc_chan	proc查看的实例VDEC ID。
bypass_chan_id	VDEC bypass调试功能，即解码内部循环收还帧，不对外输出图像。
cycle_mode_chan	循环输出固定帧模式。
version	VDEC版本号。
chan_num	当前运行的实例个数。
chan_id	VDEC实例ID。
vfmw_id	vfmw实例ID。
status	模块状态。
standard	解码协议。
dec_mode	解码模式。
out_order	输出模式。
frame_layout	图像布局方式。
cycle_mode	循环测试模式。
max_stream_size	最大码流缓冲大小。
max_stream_num	最大码流个数。
error_threshold	错误阈值。
extra_frame_num	额外解码帧存个数，不包含解码所需的最少帧存数。
out_format	输出YUV格式。
event_map	注册事件。
lowdelay	低延时使能。
try_que_stm	尝试入队次数。
que_stm_ok	入队成功次数。
try_deq_stm	尝试获取码流buffer次数。
deq_stm_ok	获取码流buffer成功次数。
try_acq_frm	尝试获取帧存次数。
acq_frm_ok	获取帧存成功次数。
try_rls_frm	尝试释放帧存次数。
rls_frm_ok	释放帧存成功次数。
is_eos	eos使能。
reg_event	注册事件耗时（单位：μs）。

VICAP PROC

代码与接口参考： AT+ISP 命令由可选的 at_isp_cmd 组件接入；当前源码树中的构建入口位于 AT 组件 CMake 文件。VICAP 的设备、Pipe 和帧率等字段可在 viu_vicap.h 查看，采集驱动处理逻辑位于 viu_drv_vicap.c。

VICAP PROC 简介

查询VICAP（Video Input Capture）模块基本信息。

VICAP PROC 信息

下发命令：AT+ISP=test_isp_dfx_show

VICAP模块proc信息如图1所示。

图 1 VICAP proc信息

VICAP PROC 详解

VICAP PROC 用于确认采集设备和 Pipe 是否已按预期启动。dev 表示采集设备实例，pipe 表示与该设备关联的数据处理通道；排查无预览或无帧时，应先确认 dev_en=1、start=1，再连续读取并观察 intCnt 和 frameRate。

字段	含义与判读方法
dev id、dev_en	采集设备编号和使能状态。dev_en=0 表示设备未使能，Pipe 无法正常产出帧。
intf_mode	输入接口模式。文档所列 6 为自建时序、3 为对接 Sensor；必须与板级输入链路配置相同。
pipe id、start	Pipe 编号和启动状态。start=0 时，即使设备已使能也不会输出有效采集帧。
frameRate、intCnt	Pipe 当前帧率和中断累计次数。正常采集时 intCnt 应随连续采样增长，frameRate 应接近 Sensor/自建时序配置的目标帧率。
width、height	Pipe 输出图像宽高，应与后续 VENC、DPU 或应用申请的 Surface 尺寸匹配。

表 1 VICAP proc参数说明

类别	参数	说明
dev信息	dev id	dev编号。
	dev_en	dev使能。
	intf_mode	6：自建时序；3：对接sensor模式。
pipe信息	pipe id	pipe编号。
	start	是否启动。
	frameRate	pipe帧率。
	intCnt	pipe中断数量，正常启动时候应该不断增加。
	width	pipe宽度。
	height	pipe高度。

基于图形视频调试 Demo 扩展自己的调试

本章前述 AT 命令和 PROC 已是 SDK 的现有调试能力，应先用它们建立问题证据。只有现有命令不能覆盖业务特有状态时，才在自己的应用中增加调试信息或 AT 入口。

1. 明确待验证的链路和判定条件：图层/合成问题记录 VAU、DPU PROC 与截屏；JPEG 问题记录输入文件、输出格式和 stride；编码/解码问题记录码流、帧、EOS 与错误事件；摄像头问题记录输入接口、时序和预览 Surface。
2. 在应用的创建、启动、提交、回调和销毁路径记录实例 ID、物理地址、宽高、像素格式、stride、返回码和时间戳；日志字段应与本章 PROC 表中的字段保持可对照。
3. 新增 AT 命令时，沿用现有 AT 的参数检查和返回码处理方式，并将命令限制在只读查询或受控测试操作；不要用新命令替代已有的 VAU、DPU、JPEG、VENC、VDEC 或 VICAP PROC。
4. 每次问题复现至少归档复现步骤、执行命令、关键日志和一份帧数据或截屏证据，以便对照模块状态、输入数据和实际显示结果。

注意事项

• 先使用 smoke、DPU 颜色条或截屏建立基础输出证据，再分析业务 PROC；业务未创建对应模块时，PROC 为空属于正常现象。
• AT+GPU=screen_cap,layer_id 保存的是当前 DPU 图层帧缓冲区，不会自动转换压缩格式或像素格式。分析文件时必须同时记录命令输出的 width、height、stride、color_fmt 和 compress_mode。
• dpu_save_fb、截屏和 PROC 日志会占用存储与串口带宽。定位结束后关闭保存开关、清理文件，并避免在实时业务中持续打印。
• 颜色条、mute、图层显示开关和寄存器读写会改变显示状态，仅用于受控调试环境；执行前记录原状态，结束后恢复业务配置。
• VENC、VDEC 和 VICAP 的 PROC 只能反映已创建实例的状态。必须结合输入码流、帧缓冲区、EOS/错误事件和实际输出文件或画面判定问题。

常见问题

现象	排查方法
AT+GPU 命令不可用	检查 gpu_at 组件 CMake 文件 和 3322 目标组件清单中的 gpu_at。
smoke 或颜色条无显示	依次检查屏幕供电/背光、LCD 初始化、MIPI/QSPI 时序和 DPU 基础输出；不要先从 VAU 或 JPEG 推断故障。
PROC 为空	确认待测业务已经创建相应模块并实际提交任务或帧，再重试对应 PROC 命令。
截屏文件不存在或内容异常	使用 AT+GPU=screen_cap,layer_id，检查 /user 目录可写性与剩余空间，并依据命令输出的格式、stride 和压缩模式解析文件。
VENC/VDEC PROC 有信息但无有效业务输出	继续检查码流/帧的申请与归还、编码协议、分辨率、EOS 和错误事件；PROC 不能替代端到端码流验证。
