LwIP 开发指南

本文档介绍 HiDiTing SDK 中 LwIP 网络协议栈的结构、LiteOS 适配层、网络接口（Netif）接入方式，以及基于 Socket API 开发 UDP、TCP 和 DNS 网络应用的方法。文档结合 SDK 的 Netif 适配代码和网络业务代码，说明应用与底层驱动的职责边界、关键配置、代码走读和调试方法。

---

LwIP 背景知识

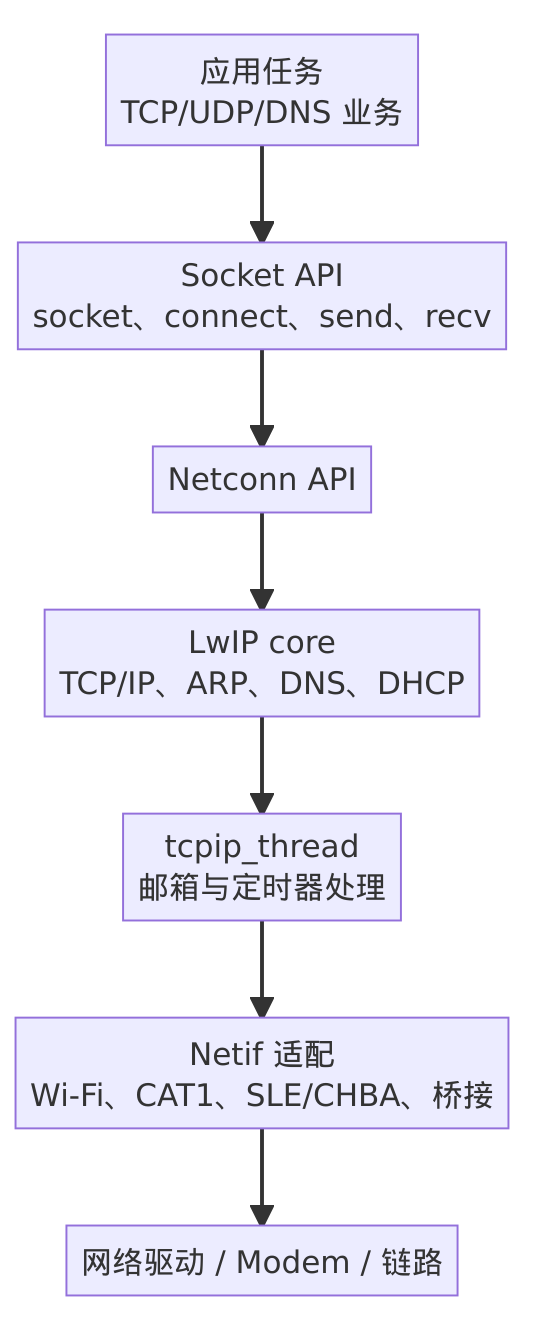

LwIP 的职责与接口层次

LwIP 负责 IPv4/IPv6、TCP、UDP、DNS、DHCP、Socket 和 Netconn 等网络能力。HiDiTing SDK 将 LwIP 内核、LiteOS 适配层和具体网络接口适配分层实现：应用优先使用 Socket API；网络接口或驱动开发才需要使用 netifapi_*、tcpip_input、pbuf 等接口。

图 1 Socket API整体流程

接口层次	面向对象	特点	主要头文件
RAW / Callback API	协议栈或高性能网络模块	直接操作 PCB 和回调，效率高，线程约束严格。	tcp.h、udp.h
Netconn API	有操作系统的中间层模块	使用连接对象和邮箱，易用性与效率居中。	api.h
Socket API	应用开发	POSIX 风格的 socket、connect、send、recv 等接口，推荐用于应用。	sockets.h

SDK 目录与组件关系

目录或组件	作用	参考
LwIP 内核	提供 TCP/IP、Socket、DNS、Netif 等通用实现。	/src/ohos/third_party/lwip/lwip_v2.1.3
LiteOS 适配层	实现线程、邮箱、互斥锁、信号量、Netif 管理和不同网络接口适配。	/src/ohos/third_party/lwip/lwip_adapter/liteos
sys_arch.c	为 LwIP 实现系统抽象接口，如线程、邮箱、信号量和时间。	/src/ohos/third_party/lwip/lwip_adapter/liteos/src/arch/sys_arch.c
网络接口适配	为 Wi-Fi、CAT1、SLE/CHBA、蓝牙桥接等网络接口创建和管理 Netif。	/src/ohos/third_party/lwip/lwip_adapter/liteos/src/private
应用 Socket 参考	提供 TCP 客户端/服务端、多播、HTTP 下载等网络业务代码。	/src/middleware/utils/at/at_net_cmd/at/net_at_process.c

说明：本文示例命令以一站式 CLI 为主。实际开发可从以下三种环境中选择，推荐使用一站式 CLI。

开发环境	适用场景	使用指南
一站式 CLI（推荐）	快速完成目标选择、构建、烧录和串口监视	一站式 CLI 开发环境使用指南
HiSpark Studio for VS Code	图形化编辑、编译、烧录和调试	HiSpark Studio for VS Code 开发环境使用指南
WSL 与 Docker	在 Windows 上使用一致的 Linux 容器构建环境	WSL 与 Docker 环境使用指南

准备工作：按 一站式 CLI 开发环境使用指南 准备环境、构建和烧录。应用使用 Socket API 前，应确认目标配置已启用 SUPPORT_LWIP，并纳入 ohos_lwip、lwip_ext 等网络组件；当前 3322 目标配置可参考 /src/build/config/target_config/3322/config.py 与 /src/build/config/target_config/common_config.py。

---

快速跑通 LwIP 网络初始化 Demo

本节面向网络接口和底层适配开发。普通 Socket 应用不需要重复执行 tcpip_init() 或手动创建 Netif；应用应等待网络接口已经获得地址、链路已正常且默认路由可用后再建立连接。

线程与协议栈初始化

应用任务运行在业务线程中，LwIP 通过 tcpip_thread 处理协议栈消息和定时器。tcpip_init() 会初始化核心模块、创建 tcpip_mbox 邮箱，并启动协议栈线程；Socket/Netconn 请求通过该线程安全地进入协议栈。

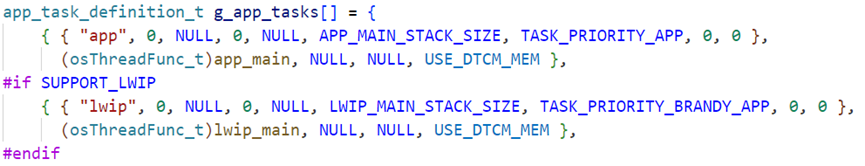

图 2 LwIP线程

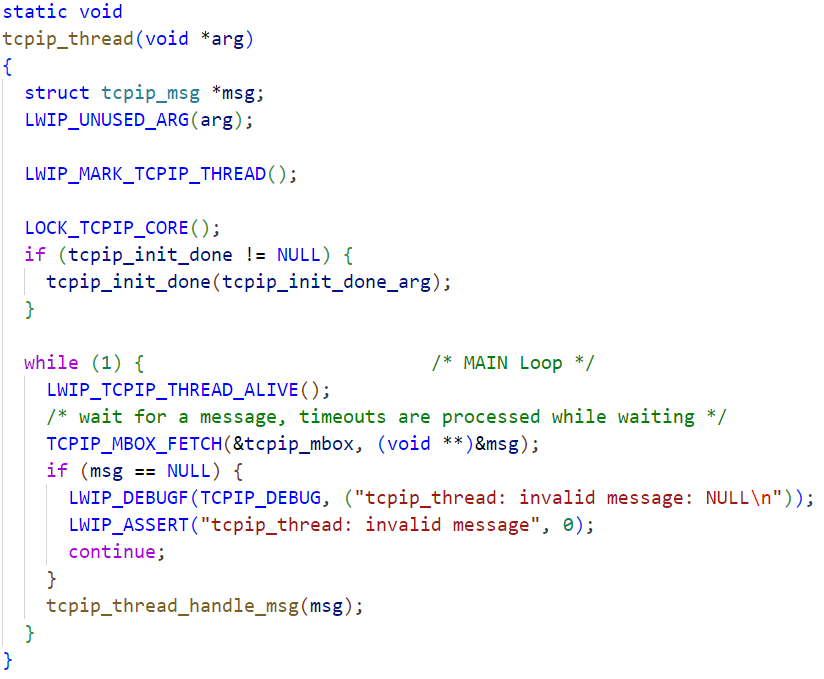

图 3 tcpip_thread线程

关键对象	作用
tcpip_init	初始化 TCP/IP 核心和协议栈线程。
/src/ohos/third_party/lwip/lwip_adapter/liteos/src/arch/sys_arch.c	为 tcpip_thread 提供线程、邮箱、互斥锁和信号量适配。
TCPIP_MBOX_SIZE	定义 tcpip_thread 接收消息的邮箱容量。

Netif 南向适配流程

网络接口适配需准备 IP 地址、子网掩码、网关和 MAC 地址；将 Netif 加入协议栈后，设置默认路由并在链路已就绪时将接口置为 up。SDK 网络接口代码优先使用 netifapi_netif_add()、netifapi_netif_set_up() 等线程安全接口，将操作切换到 LwIP 协议栈线程处理。

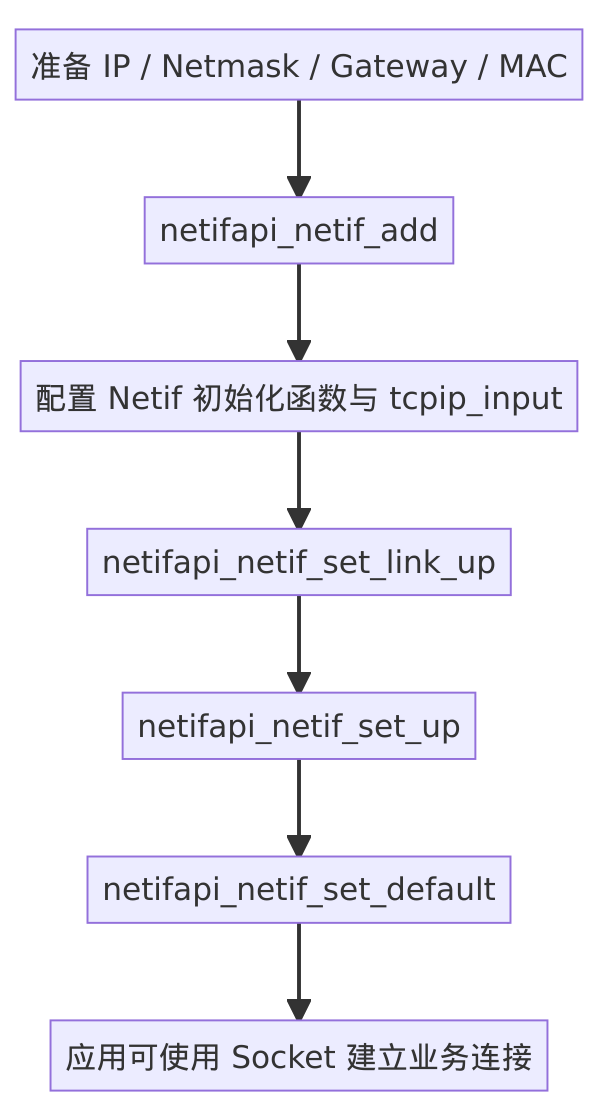

图 4 IP地址、网关和网络掩码

操作	接口或实现	说明
创建 Netif	netifapi_netif_add	将 Netif、地址、初始化函数和 tcpip_input 加入协议栈。
设置链路和接口状态	netifapi_netif_set_link_up、netifapi_netif_set_up	链路物理可用后设置 link up，再将接口置为运行状态。
设置默认路由	netifapi_netif_set_default	使无特定路由的报文经该接口发送。
查询/监听 CAT1 网络状态	lwip_get_connect_status、lwip_register_connect_listener	应用或网络管理模块应以链路状态为准，而不是只判断接口创建成功。

SDK 参考代码与走读：

1. /src/ohos/third_party/lwip/lwip_adapter/liteos/src/private/lwip_wifi_adapter.c 使用 netifapi_netif_add() 创建 Wi-Fi Netif，再将链路置为 up、设置默认接口。
2. /src/ohos/third_party/lwip/lwip_adapter/liteos/src/private/lwip_volte_adapter.c 在 CAT1 网络状态变化时调用 netifapi_netif_set_link_up()、netifapi_netif_set_up()，并通过信号量协调地址获取。
3. /src/ohos/third_party/lwip/lwip_adapter/liteos/src/private/lwip_sle_adapter.c 展示 SLE/CHBA 网络接口的地址、MAC 和 tcpip_input 注册方式。

预期结果与调试

Netif 创建成功后，应具备有效 IP/网关/DNS，并在链路状态回调中显示已连接。若 Socket 建连失败，优先确认接口是否已经 link up 和 up、默认路由是否指向正确 Netif、IP/掩码/网关是否匹配当前网络。

4G CAT1 公网访问时，SDK 网络适配层使用预置公共 DNS；若业务使用私有 DNS 或企业网络，应由网络管理侧按实际网络设置 DNS 并验证域名解析结果。

---

快速跑通基于 LwIP 的 Socket JS Demo

本节使用仓库中的 /samples/js_samples/sockettest/README.md 建立应用层 TCP/UDP 收发闭环。JS 代码调用 @ohos.net.socket，SDK 通过 InitSocketClientModule 注册该模块，最终由 Native 实现调用 lwip_socket()、lwip_connect()、lwip_send() 和 lwip_recv()。因此，该示例既能验证 JS Socket API，也能覆盖下层 LwIP 数据通路。

Demo 归档路径与文件结构

samples/js_samples/sockettest/
├── entry/src/main/config.json
└── entry/src/main/js/MainAbility/
    ├── common/
    │   ├── codec.js          # 字符串与二进制数据转换
    │   ├── socketCore.js     # 创建、连接、发送、接收和销毁
    │   └── testRunner.js     # 批量、压力和异常场景
    └── pages/index/
        ├── index.hml         # TCP/UDP 与收发操作按钮
        ├── index.css
        └── index.js          # 服务地址、端口和页面生命周期

对应 SDK 入口如下：

层次	代码位置	作用
JS 应用	/samples/js_samples/sockettest/entry/src/main/js/MainAbility/common/socketCore.js	引入 @ohos.net.socket，管理 Socket 实例和异步回调。
模块注册	/src/ohos/foundation/arkui/ace_engine_lite/frameworks/module_manager/ohos_module_config.h	在 FEATURE_MODULE_SOCKET 打开时注册 net.socket。
JS/Native 桥接	/src/ohos/foundation/arkui/ace_engine_lite/frameworks/src/core/modules/socket/socket_module.cpp	将 TCP、UDP 映射为 SOCK_STREAM、SOCK_DGRAM 并解析服务地址。
LwIP 调用	/src/ohos/foundation/arkui/ace_engine_lite/frameworks/src/core/modules/socket/socket_module_client.cpp	执行 lwip_socket()、连接、收发、关闭和超时处理。

准备 TCP/UDP 回显服务

1. 准备一台与开发板网络互通的电脑或服务器，同时启动 TCP 回显服务和 UDP 回显服务。
2. 为两个服务分别选择未占用端口，并放行操作系统防火墙中的对应 TCP/UDP 入站规则。
3. 在电脑上确认监听地址不是仅本机可见的 127.0.0.1，记录开发板可访问的 IPv4 地址。
4. 先在同一网络中的另一台主机验证回显服务，再部署应用，以便区分服务端、防火墙和开发板网络问题。

配置服务地址

打开 /samples/js_samples/sockettest/entry/src/main/js/MainAbility/pages/index/index.js，将 onInit() 中的三项空值替换为实际测试地址。例如：

this._serverIp = '192.168.1.20';
this._tcpServerPort = '9000';
this._udpServerPort = '9001';

这里必须填写 IPv4 地址和有效端口。当前 Native 桥接层按 AF_INET 解析地址，不能把示例中的地址改成 URL，也不要填写只对服务端本机有效的 127.0.0.1。

构建、安装与启动

1. 使用 HiSpark Studio for VS Code 或兼容的 OpenHarmony IDE 打开 samples/js_samples/sockettest。
2. 按 OpenHarmony JS 应用开发用户指南 配置工程、签名和目标设备，构建 HAP 并安装到开发板。
3. 确认开发板已获得有效 IP 地址，默认路由能够到达回显服务地址。
4. 启动“Socket通信测试”应用，并同时观察应用日志和服务端日志。

快速验证 TCP 与 UDP

1. 点击“新建 TCP 通信”。页面状态变为 S1 [TCP] OK 后，服务端应收到 Hello from Client [S1]!，并将它原样回传。
2. 点击“发送单条消息”。服务端应收到形如 [S1] Test msg 2 的报文，应用日志中的发送、接收计数随之增加。
3. 点击“关闭当前连接”，确认服务端连接关闭，页面不再保留该实例。
4. 点击“新建 UDP 通信”，页面状态变为 S1 [UDP] OK 后，UDP 服务端应收到欢迎报文并回传。
5. 再次点击“发送单条消息”，确认 UDP 报文内容和接收计数正确；完成后点击“关闭当前连接”。

基础回显通过后，再使用“发送二进制数据”“批量发送消息”和压力测试按钮。若页面始终显示 ...，按“开发板 IP/默认路由 → 服务端监听地址 → 防火墙 → 服务端端口 → 应用配置”的顺序排查。

核心代码走读

页面点击 TCP 或 UDP 按钮后，index.js 创建业务对象并把协议类型交给 socketCore.js：

runTCPDemo: function () {
    this.addSocket('TCP');
},
runUDPDemo: function () {
    this.addSocket('UDP');
}

prepareClient() 创建 Native Socket 客户端，再调用底层 socket()；创建成功后 _onCreated() 使用配置的 IP 和端口连接服务端：

sk.client = socket.createSocket();
sk.client.socket(type, sk._onCreated);

var address = { address: ctx._serverIp, port: parseInt(port) };
sk.client.connect(address, sk._onConnected);

连接成功后，示例先发送欢迎消息，再启动持续接收。发送侧将字符串显式转换成 Uint8Array；接收侧完成一轮回调后继续调用 recv()，形成异步接收循环：

sendMsg(ctx, sk, 'Hello from Client [S' + sk.id + ']!', null);
startRecv(ctx, sk);

sk.client.send(binary, cb || sk._onSendDone);
sk.client.recv(sk._onRecvResult);

页面销毁时 onDestroy() 调用 destroyAll()，逐个停止定时器、关闭连接并释放 Native 客户端。基于该示例开发业务时，应继续保持“配置地址 → 创建 → 连接 → 收发 → 关闭 → 销毁”的顺序，并为协议报文补充长度边界和业务分帧规则。

---

快速跑通 UDP 客户端与服务端 Demo

UDP 适合低开销、允许应用自行处理丢包、乱序或重传的业务，例如广播发现、状态上报和实时控制。客户端使用 sendto() 指定对端地址发送报文；服务端通过 bind() 固定监听端口，并在循环中调用 recvfrom() 取得数据和来源地址。

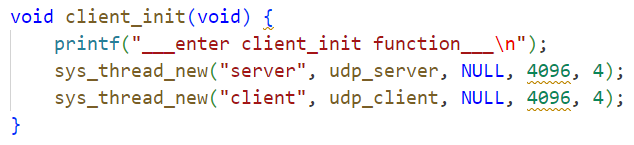

图 5 客户端和服务端线程

UDP 客户端发送场景

图 6 申请套接字

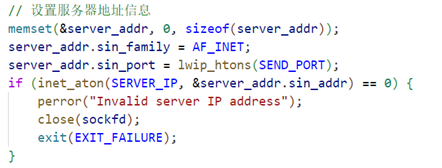

图 7 设置服务器地址信息

图 8 发送数据

操作	接口	说明
创建 UDP 套接字	socket	使用 AF_INET、SOCK_DGRAM、IPPROTO_UDP。
设置地址与端口	sockaddr_in、inet_addr、htons	地址采用网络字节序，端口通过 htons() 转换。
发送数据	sendto	返回值小于 0 时读取错误码并执行关闭路径。
关闭套接字	closesocket	每个成功创建的套接字都必须关闭。

#include "lwip/sockets.h"
#include "lwip/inet.h"
#include "lwip/def.h"

int lwip_udp_send(const char *peer_ip, uint16_t peer_port,
    const void *payload, size_t payload_len)
{
    int fd = -1;
    int ret = -1;
    struct sockaddr_in peer = {0};

    if (peer_ip == NULL || payload == NULL || payload_len == 0) {
        return -1;
    }
    fd = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
    if (fd < 0) {
        return -1;
    }
    peer.sin_family = AF_INET;
    peer.sin_port = htons(peer_port);
    peer.sin_addr.s_addr = inet_addr(peer_ip);
    if (peer.sin_addr.s_addr == INADDR_NONE) {
        goto exit;
    }
    ret = sendto(fd, payload, payload_len, 0,
        (const struct sockaddr *)&peer, sizeof(peer));

exit:
    closesocket(fd);
    return ret;
}

UDP 服务端接收场景

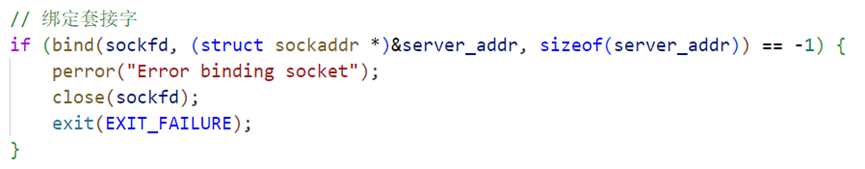

图 9 绑定socket

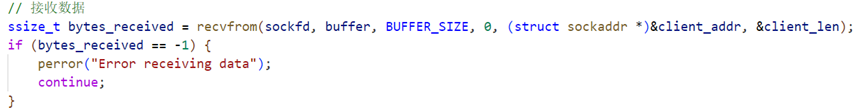

图 10 接收数据

int lwip_udp_receive_once(uint16_t local_port, void *buffer, size_t buffer_size)
{
    int fd = -1;
    int received = -1;
    struct sockaddr_in local = {0};
    struct sockaddr_in peer = {0};
    socklen_t peer_len = sizeof(peer);

    if (buffer == NULL || buffer_size == 0) {
        return -1;
    }
    fd = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
    if (fd < 0) {
        return -1;
    }
    local.sin_family = AF_INET;
    local.sin_addr.s_addr = INADDR_ANY;
    local.sin_port = htons(local_port);
    if (bind(fd, (const struct sockaddr *)&local, sizeof(local)) < 0) {
        goto exit;
    }
    received = recvfrom(fd, buffer, buffer_size, 0,
        (struct sockaddr *)&peer, &peer_len);

exit:
    closesocket(fd);
    return received;
}

SDK 参考代码与走读：/src/middleware/utils/at/at_net_cmd/at/net_at_process.c 的多播发送逻辑在构造 sockaddr_in 后调用 sendto()；接收逻辑先 bind() 本地端口，再调用 recvfrom()，并依据返回长度在缓冲区末尾补充字符串结束符。应用处理二进制协议时不应补充结束符，应严格使用返回长度。

预期结果与调试

客户端发送成功时 sendto() 返回实际发送字节数；服务端收到数据时 recvfrom() 返回实际接收字节数。若服务端无法接收，检查端口、协议类型、接口 IP、主机防火墙及 Netif 链路状态。阻塞式 recvfrom() 应运行在独立业务线程中，建议为网络任务预留至少 4 KB 栈空间。

---

快速跑通 TCP 客户端与服务端 Demo

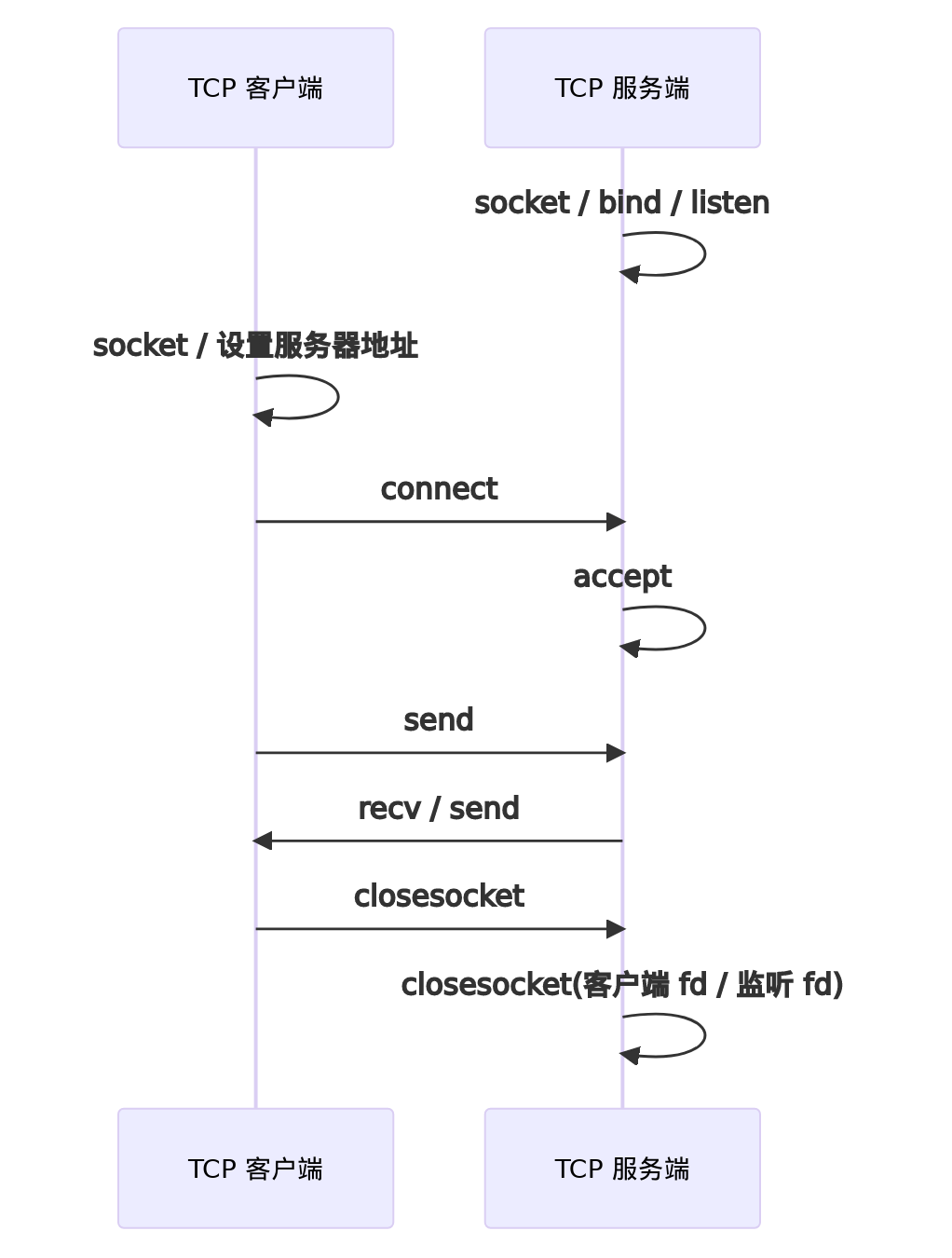

TCP 提供有序、可靠的字节流传输。客户端依次创建套接字、配置对端地址、调用 connect()，然后使用 send()/recv()；服务端依次执行 socket()、bind()、listen()、accept()，并对每个客户端连接单独收发数据。

场景	关键接口	说明
TCP 客户端	socket、connect、send、recv	connect() 成功后才进行收发；send() 可能部分发送，业务应循环直到全部发送或失败。
TCP 服务端	bind、listen、accept	监听套接字和每个 accept() 返回的客户端套接字都需要单独关闭。
域名解析	getaddrinfo、freeaddrinfo	解析完成后使用返回的地址连接，并释放结果。
超时与多路复用	select、poll	避免单个阻塞连接永久占用业务线程。

int lwip_tcp_connect(const char *server_ip, uint16_t server_port)
{
    int fd = -1;
    struct sockaddr_in server = {0};

    if (server_ip == NULL) {
        return -1;
    }
    fd = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP);
    if (fd < 0) {
        return -1;
    }
    server.sin_family = AF_INET;
    server.sin_port = htons(server_port);
    server.sin_addr.s_addr = inet_addr(server_ip);
    if (server.sin_addr.s_addr == INADDR_NONE ||
        connect(fd, (const struct sockaddr *)&server, sizeof(server)) < 0) {
        closesocket(fd);
        return -1;
    }
    return fd;
}

SDK 参考代码与走读：/src/middleware/utils/at/at_net_cmd/at/net_at_process.c 中的 TCP 客户端逻辑按照“创建 Socket → 设置 sockaddr_in → connect() → 收发 → 关闭”处理；TCP 服务端逻辑按照“创建监听 Socket → bind() → listen() → accept() → 处理客户端连接”的顺序执行。该文件也提供 HTTP 下载和多播逻辑，可用于比较 TCP/UDP 的错误处理和关闭路径。

预期结果与调试

客户端 connect() 成功后返回有效文件描述符；服务端 accept() 成功后返回新的客户端描述符。若连接失败，依次检查 DNS/IP、端口、路由、服务端监听状态、TCP 缓冲区和 Socket 数量。若发送慢或接收吞吐不足，先测量网络链路和任务优先级，再调整 TCP 相关配置，不要仅通过无限增大缓冲区解决问题。

---

LwIP 配置与调试

适配层目录与关键配置

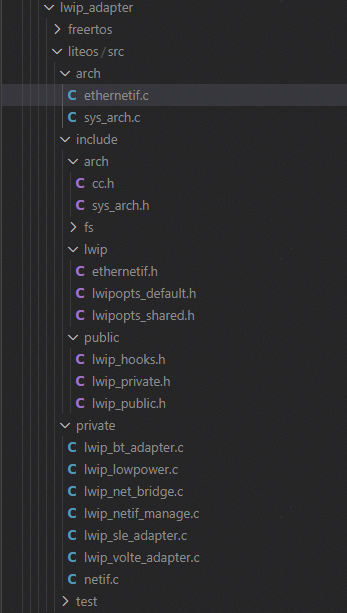

图 11 适配层目录

LiteOS 适配层中，sys_arch.c 负责系统抽象，ethernetif.c 提供网卡初始化、发送和接收入口，lwipopts_default.h 提供平台默认配置。网卡接收的数据应封装为 pbuf 后提交协议栈；发送路径由 low_level_output() 将协议栈的 pbuf 转交给硬件接口。应用层不应直接修改这些底层函数。

配置项	当前作用	配置位置
NO_SYS	取值为 0 时启用线程、邮箱、互斥锁和 Socket/Netconn API。	/src/ohos/third_party/lwip/lwip_adapter/liteos/src/include/lwip/lwipopts_default.h
LWIP_SOCKET / LWIP_NETCONN	启用 Socket 和 Netconn API。	同上
TCPIP_MBOX_SIZE	协议栈线程的消息邮箱容量。	同上
LWIP_NUM_SOCKETS_MAX	Socket 最大数量；应覆盖应用并发连接数和系统保留量。	同上
MEMP_NUM_PBUF / PBUF_POOL_SIZE	影响 pbuf 分配能力和接收缓存资源。	同上
TCP_SND_BUF / TCP_SND_QUEUELEN	影响 TCP 发送缓存与队列长度。	同上
TCP_WND	TCP 接收窗口，影响高吞吐接收能力。	同上

配置修改应以目标业务的并发 Socket 数、报文大小、发送频率、可用内存和链路带宽为依据。每次调整后应重新构建，并通过连接数、发送失败率、接收吞吐和内存占用验证结果。

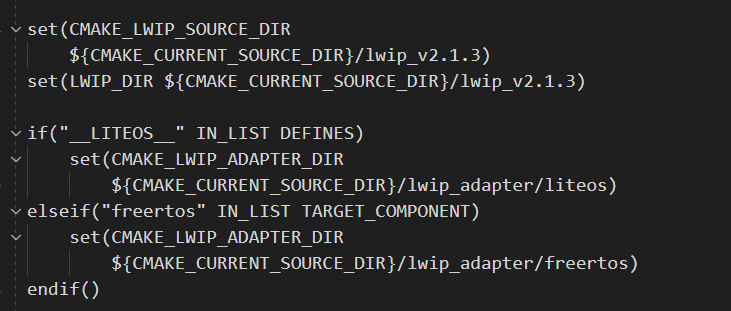

图 12 组件库选项

协议栈任务与性能调优

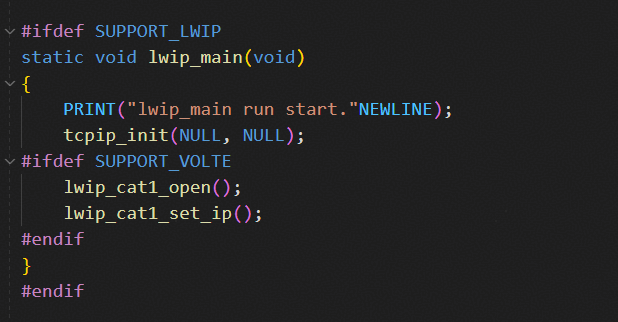

图 13 lwip_main任务

tcpip_thread 持续处理邮箱消息、超时事件和协议栈回调。出现吞吐低、发送阻塞或接收丢包时，按以下顺序排查：

1. 确认应用没有在 tcpip_thread 或网络回调中执行耗时操作。
2. 检查业务 Socket 是否被阻塞接收长期占用；使用独立线程、select() 或 poll() 控制阻塞。
3. 结合并发连接数检查 LWIP_NUM_SOCKETS_MAX、TCPIP_MBOX_SIZE、pbuf 池和任务栈。
4. 根据真实网络吞吐和内存余量调整 TCP_SND_BUF、TCP_SND_QUEUELEN、TCP_WND，并进行回归测试。

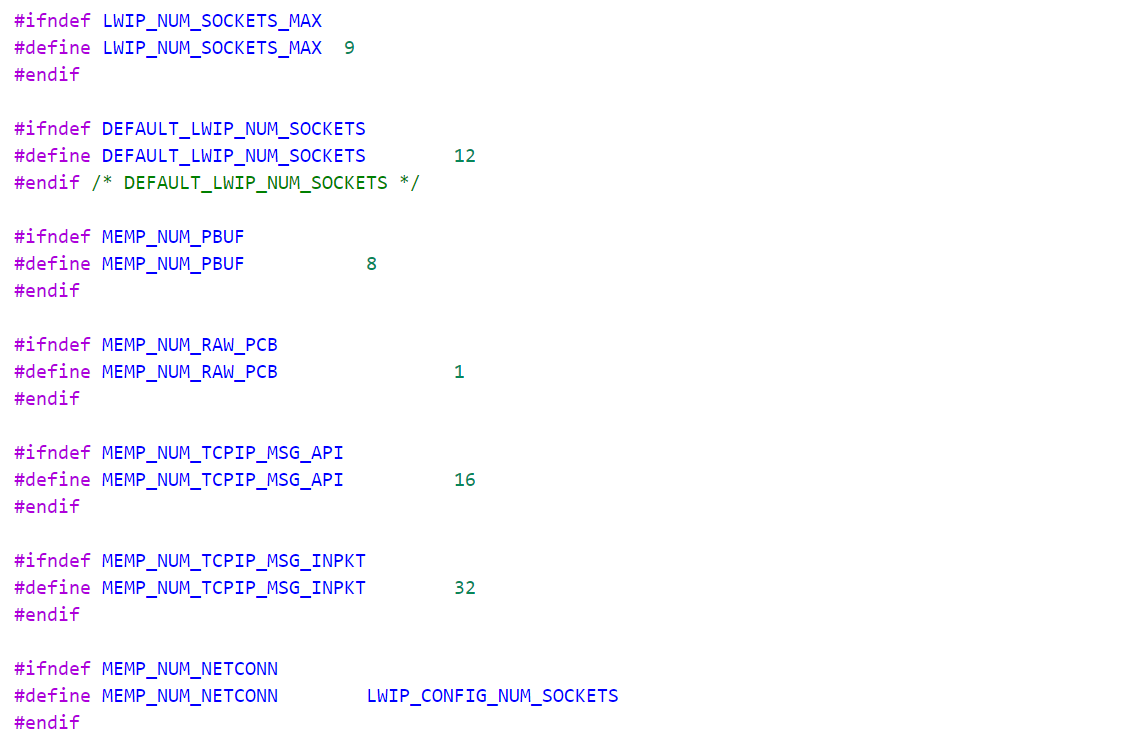

图 14 配置项

日志调试

LwIP 默认配置文件为 /src/ohos/third_party/lwip/lwip_adapter/liteos/src/include/lwip/lwipopts_default.h。开启全局调试类型掩码和目标协议模块日志后重新构建，才能看到对应调试信息。

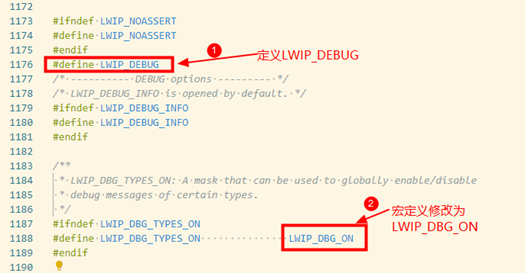

图 15 LwIP日志宏LWIP_DEBUG

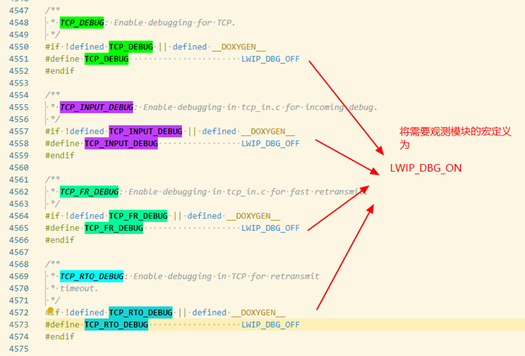

图 16 TCP模块相关宏定义开启

调试时重点关注 LWIP_DBG_TYPES_ON、TCP/UDP/DNS 等模块宏，以及 Socket 返回值和错误码。建议仅在定位问题时开启所需模块，完成后关闭高频调试输出，避免日志影响实时性和内存。

---

基于 LwIP Demo 开发自己的应用

下面以“UDP 状态上报 + TCP 配置通道”为例说明如何建立自己的 LwIP 应用。

1. 创建应用组件。 在 /samples/native_samples/ 下创建目录，参考 /samples/native_samples/adc/CMakeLists.txt 建立 C 组件，并在 /samples/native_samples/CMakeLists.txt 中通过功能宏加入 add_subdirectory_if_exist()。

2. 加入 LwIP 头文件目录。 在应用组件 CMakeLists.txt 的 PRIVATE_HEADER 中加入：

   ${ROOT_DIR}/ohos/third_party/lwip/lwip_v2.1.3/src/include
   ${ROOT_DIR}/ohos/third_party/lwip/lwip_adapter/liteos/src/include
   ${ROOT_DIR}/ohos/third_party/lwip/lwip_adapter/liteos/src/include/public


3. 纳入目标配置。 为组件添加独立功能宏，并在目标的 ram_component 中加入该组件；确保目标已启用 SUPPORT_LWIP、ohos_lwip 与 lwip_ext。ohos_lwip 会导出 LWIP_CONFIG_FILE="lwip/lwipopts_default.h" 和 LWIP_SHARED_CONFIG_FILE="lwip/lwipopts_shared.h"，使应用与目标使用同一套 LwIP 配置；不要在应用目录自行新增 lwipopts.h 或覆盖这两个定义。参考 /src/build/config/target_config/3322/config.py 和 /src/build/cmake/open_source/lwip.cmake。

4. 分离网络任务。 UDP 状态上报和 TCP 配置连接使用独立状态机；阻塞接收、重连、DNS 和业务解析不得运行在协议栈回调中。
5. 实现可恢复关闭路径。 任一阶段失败时关闭已创建 Socket；网络断开后使本地连接状态失效，待 Netif 恢复后重新解析地址并建连。

推荐的最小验证顺序：先验证 Netif 地址和 DNS，再运行 UDP 单包发送/接收，最后增加 TCP 建连、收发和重连。HTTP、MQTT、WebSocket 等上层协议应建立在已验证的 TCP/DNS 能力之上。

---

注意事项

• 普通应用不应直接调用 tcpip_init()、netifapi_netif_add() 或修改 ethernetif.c；这些接口属于协议栈和网络接口适配层。应用应等待 Netif 已就绪后再使用 Socket。
• Socket API 依赖 NO_SYS=0、LWIP_SOCKET=1 等配置。关闭 Socket 或 Netconn 支持后，应用无法使用 POSIX 风格网络接口。
• Socket 是有限资源。应确保每条成功创建的连接均在所有退出路径调用 closesocket()，并避免超过 LWIP_NUM_SOCKETS_MAX。
• TCP 是字节流，send() 和 recv() 不保证一次完整收发一条业务消息；应用协议必须自行定义长度、分帧和重传策略。
• recvfrom()、accept()、recv() 等接口可能阻塞，需运行在独立任务中，并设置超时、多路复用或退出机制。
• 修改 pbuf、TCP 缓冲或调试宏会影响内存和性能；必须在目标板上完成并发、压力和断网恢复验证。

---

常见编译错误

现象	排查方法
找不到 lwip/sockets.h、lwip/netdb.h 或 lwip/netifapi.h	检查组件 CMakeLists.txt 是否加入 LwIP 内核 src/include 与 LiteOS 适配层 src/include 目录。
链接阶段找不到 Socket 或 Netif 符号	确认目标开启 SUPPORT_LWIP，并纳入 ohos_lwip、lwip_ext 等组件。
socket() 返回负值	检查 Netif 状态、LWIP_NUM_SOCKETS_MAX、系统文件描述符资源和之前是否遗漏 closesocket()。
connect()、sendto() 或 DNS 解析失败	检查 IP/端口/网关/DNS、链路状态、默认路由及对端服务状态。
TCP 收发不完整或阻塞	按字节流协议循环处理 send()/recv()，增加超时、select()/poll() 或独立网络任务。
修改宏后行为未变化	确认修改的是当前目标实际使用的 lwipopts_default.h，并已重新构建和烧录。
