adc开发指南

本文档以 adc_demo.c 为例，带你在 HiDiTing 开发板上快速跑通第一个 ADC（模数转换器）控制应用，并了解如何基于它构建自己的应用。

---

ADC 驱动背景知识

ADC 工作原理

ADC（Analog-to-Digital Converter 模数转换器）实现对外部模拟信号转换成一定比例的数字值，从而实现对模拟信号的测量，可应用于电量检测、按键检测等，支持手动采样和自动扫描，功能场景如下：

功能	说明	应用场景
手动采样	通过软件触发单次采样，可配置采样次数和丢弃次数	电池电压检测、传感器数据采集
自动扫描	硬件自动连续采样，通过回调函数通知结果	连续波形采集、实时监控
通道选择	选择 ADC 通道进行采样（2/3）	多路模拟信号采集
电压转换	将采样值转换为实际电压值	电压测量、信号分析

采样模式说明：

• 手动采样：通过 uapi_adc_manual_sample 接口触发单次采样，可配置采样次数（1-100000）和丢弃次数（0-10000），最终返回平均采样值和转换电压；ADC自动采样支持的采样频率有100Hz、200Hz、250Hz、500Hz、1000Hz。

• 自动扫描：通过 uapi_adc_auto_scan_ch_enable 接口启动硬件自动采样，采样结果通过回调函数返回，支持持续采样和单次采样模式。

• 注意事项：ADC 自动采样与手动采样互斥。自动采样需要开启宏 CONFIG_ADC_SUPPORT_AUTO_SCAN、CONFIG_ADC_SUPPORT_LONG_SAMPLE，手动采样需要关闭这两个宏。目标配置文件位于 /src/build/config/target_config/3322/menuconfig/acore，请按实际构建目标修改对应的 .config 文件。

操作流程

本示例支持手动采样和自动扫描两种操作模式，每种操作都遵循标准的初始化流程：

通用初始化步骤（所有操作共享）：

1. ADC 初始化：调用 uapi_adc_init(ADC_CLOCK_500KHZ) 初始化 ADC 模块，设置时钟为 500KHz。
2. 电源使能：调用 uapi_adc_power_en(AFE_SCAN_MODE_MAX_NUM, true) 启用 ADC 电源。

各操作特有流程：

操作	流程
手动采样	禁用自动扫描 → 打开通道 → 丢弃指定次数采样 → 采集指定次数采样 → 计算平均值 → 转换为电压 → 关闭通道 → 禁用电源
启动自动扫描	启用电源 → 配置扫描参数 → 注册回调函数 → 使能自动扫描通道
停止自动扫描	设置停止标志 → 禁用自动扫描通道

接口说明：本示例基于AT命令框架实现，通过串口发送AT命令控制ADC，每个操作函数都封装了完整的初始化、配置、操作和验证流程。

通道与参数说明

参数	范围	说明
channel	2/3	ADC 通道号
sample_num	1-100000	手动采样次数
sample_discard	0-10000	手动采样丢弃次数
freq	0-7	自动扫描频率配置
print_buffer	0/1	是否打印缓冲区所有数据
continue_sample	0/1	是否持续采样

API 接口列表

本文档示例代码中使用的接口：

接口函数	说明
uapi_adc_init	初始化 ADC 模块
uapi_adc_deinit	去初始化 ADC
uapi_adc_power_en	ADC 电源使能/禁用
uapi_adc_open_channel	打开 ADC 通道
uapi_adc_close_channel	关闭 ADC 通道
uapi_adc_manual_sample	手动采样
uapi_adc_auto_scan_ch_enable	启动自动扫描
uapi_adc_auto_scan_ch_disable	停止自动扫描
uapi_adc_auto_scan_disable	禁用自动扫描
uapi_adc_auto_scan_is_enabled	查询自动扫描状态

完整 API 列表

更多 ADC 接口请参考：ADC API 参考

---

快速跑通 ADC Demo

功能说明

ADC Demo 通过 AT 命令方式提供交互式控制，支持以下命令：

AT 命令	功能	参数说明
AT+GETADCDEMOMANUAL=channel,sample_num,sample_discard	ADC 手动采样	channel: 通道号（2/3）, sample_num: 采样次数（1-100000）, sample_discard: 丢弃次数（0-10000）
AT+STARTADCDEMOAUTO=channel,freq,print_buffer,continue_sample	启动 ADC 自动扫描	channel: 通道号（2/3）, freq: 频率（0-7）, print_buffer: 是否打印（0-1）, continue_sample: 是否持续（0-1）
AT+STOPADCDEMOAUTO=channel	停止 ADC 自动扫描	channel: 通道号（2/3）

编译

完成一站式 CLI 环境配置后执行：

# 编译固件，编译生成的固件从 output/3322/fwpkg 中获取 diting-community.fwpkg
fbb set-target pack_diting_community
fbb build

构建成功后，使用一站式 CLI 烧写固件并打开 UART2 串口监视器。以下为 Windows USB DFU 示例；将 COM3 替换为实际日志串口，其他平台和串口烧写参数参见一站式 CLI 开发环境使用指南。

fbb flash -f "$env:FBB_SDK_DIR\output\3322\fwpkg\diting-community.fwpkg" --chip 3322 -d --timeout 180
fbb monitor --port COM3 --baud 750000

使用方式

1. 烧录固件并启动设备。
2. 找到adc通道引脚，用可调电源正极给要测试的引脚输入直流电源（不超过1.8V），负极接地：本示例是以adc通道2，输入1.2V电压为例测试。

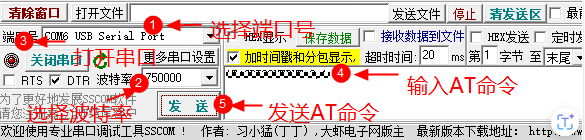

3. 通过串口发送 AT 命令，格式如下：

   # ADC 手动采样示例：通道 2，采样 40 次，丢弃 10 次
   AT+GETADCDEMOMANUAL=2,40,10

   # 启动 ADC 自动扫描示例：通道 2，频率 4，打印数据，持续采样
   AT+STARTADCDEMOAUTO=2,4,1,1

   # 停止 ADC 自动扫描示例：通道 2
   AT+STOPADCDEMOAUTO=2


预期结果

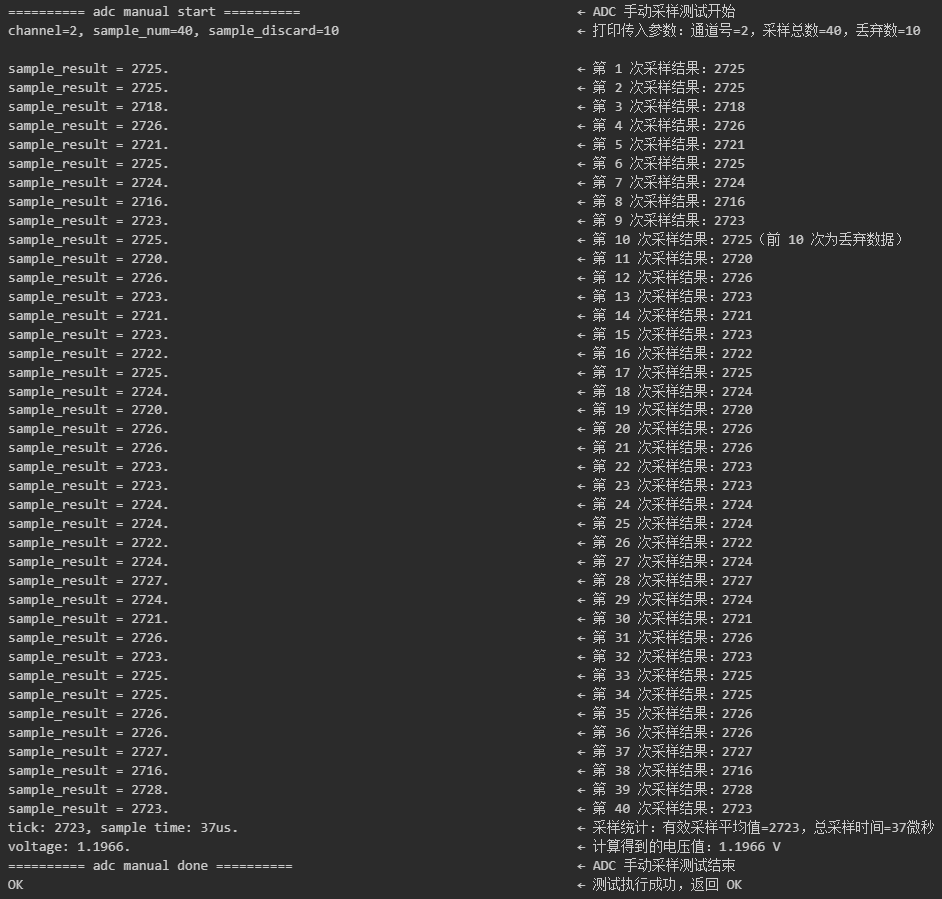

ADC 手动采样（AT+GETADCDEMOMANUAL）

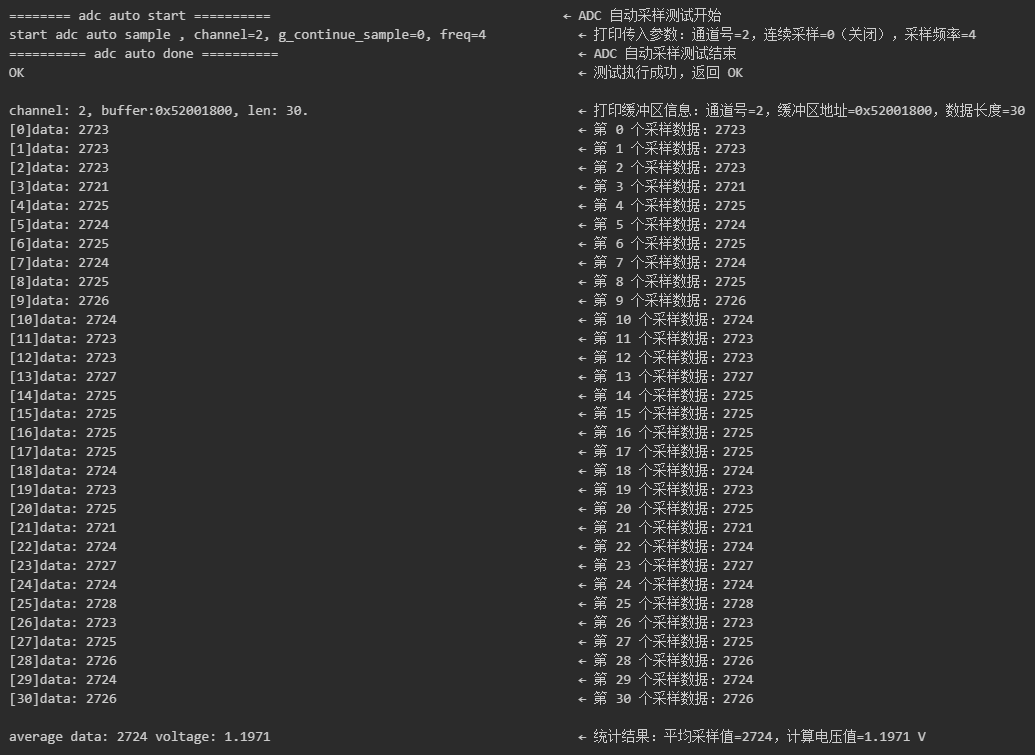

ADC 启动自动扫描（AT+STARTADCDEMOAUTO）

ADC 停止自动扫描（AT+STOPADCDEMOAUTO）

---

文件结构与代码走读

文件职责

文件	作用
samples/native_samples/adc/CMakeLists.txt	定义 adc_sample 组件、依赖头文件和 AT 适配宏。
samples/native_samples/adc/adc_demo.h	定义串口测试参数结构、参数约束和命令表。
samples/native_samples/adc/adc_demo.c	实现手动采样、自动扫描、结果统计和资源释放。
samples/native_samples/adc/README.md	给出完整命令、参数和预期日志。

完整实现以以上 Sample 源文件为准，本文只说明业务必须理解的参数和调用顺序。

关键参数与状态

名称	作用	开发注意事项
channel	选择 ADC 通道。当前示例验证通道 2、3。	应同时确认芯片通道和板级引脚复用关系。
sample_num / sample_discard	控制有效采样数和前置丢弃次数。	丢弃采样可减小切换通道后的瞬态影响；缓冲区大小必须按采样数检查。
adc_scan_config_t.freq	设置自动扫描频率档位。	档位是驱动枚举，不应直接当作 Hz 使用。
g_adc_continue_sample	决定自动扫描回调后是否继续。	停止业务时先清除此状态，再关闭对应通道。
CONFIG_ADC_SUPPORT_AUTO_SCAN	控制自动扫描代码是否参与构建。	手动采样与自动扫描互斥，修改目标配置后重新构建。

adc_manual_args_t、adc_start_auto_args_t 和 adc_stop_auto_args_t 只负责把串口参数传给上述业务流程；自定义应用不需要复制 AT 参数结构和命令表。

核心业务流程

手动采样流程

1. 使用 uapi_adc_init() 初始化 ADC，并确认自动扫描未占用 ADC。
2. 调用 uapi_adc_power_en() 上电，再用 uapi_adc_open_channel() 打开目标通道。
3. 按需丢弃前几次结果，循环调用 uapi_adc_manual_sample() 获取有效样本。
4. 统计有效样本并通过 adc_port_stick_transfer_voltage() 换算电压。
5. 无论采样成功还是失败，都关闭通道并关闭 ADC 电源。

自动扫描流程

1. 初始化并上电，填写 adc_scan_config_t，注册采样回调。
2. 调用 uapi_adc_auto_scan_ch_enable() 启动通道；回调按 length 处理缓冲区，不保存回调结束后失效的地址。
3. 回调通过 next 决定是否继续；停止业务时调用 uapi_adc_auto_scan_ch_disable()。

AT 命令仅用于快速触发和板端回归，命令注册、日志拼装与上述驱动流程解耦。自定义应用的可构建 app_run 入口见下一节。

基于 ADC Demo 开发自己的应用

上面的demo是使用AT指令触发运行，HiDiTing还支持app_run方式触发应用在系统启动时自动运行，以下示例将以app_run的方式开发一个开发者自己的应用

• app_run(func) 是HiDiTing中应用层注册应用函数的宏，基于 GCC 编译器属性和自定义段区（section）自动注册来实现集中调用应用函数，系统启动时会自动遍历所有用 app_run 注册过的函数并执行，无需在系统 main 函数里逐个调用函数。

代码清单

新建一个 ADC 控制应用（以 my_adc_demo 为例）通常只需要以下改动：

• 新建 my_adc_demo.c 源文件
• 新建 my_adc_demo.h 头文件
• 新建 CMakeLists.txt 源文件
• 在 my_adc_demo.c 中实现ADC操作函数
• 在 my_adc_demo.h 中定义宏常量和函数声明
• 在 CMakeLists.txt 源文件编译规则

my_adc_demo文件结构：

/samples/native_samples/my_adc_demo/
├── my_adc_demo.c
├── my_adc_demo.h
└── CMakeLists.txt

CMakeLists.txt 修改示例

# 在新建的 CMakeLists.txt 中添加应用的源文件
set(SOURCES
    ${CMAKE_CURRENT_SOURCE_DIR}/my_adc_demo.c
)

set(PUBLIC_HEADER
    ${CMAKE_CURRENT_SOURCE_DIR}
)

set(PRIVATE_HEADER

)

set(PUBLIC_DEFINES
    MY_ADC_DEMO_ENABLE
)

build_component()

关键代码片段

my_adc_demo.c —— ADC 控制实现

#include <stdio.h>
#include <string.h>
#include "errcode.h"
#include "adc_porting.h"
#include "adc.h"
#include "my_adc_demo.h"

#define ADC_TEST_CHANNEL    2   // 测试使用的通道号
#define ADC_SAMPLE_NUM      10  // 采样次数
#define ADC_SAMPLE_DISCARD  2   // 丢弃次数
#define TASK_PRIO           26
#define TASK_STACK_SIZE     0x1000

static void *my_adc_task(const char *arg)
{
    unused(arg);
    printf("my_adc_demo start\n");

    // step1: 初始化ADC，设置时钟为500KHz
    uapi_adc_init(ADC_CLOCK_500KHZ);

#if defined(CONFIG_ADC_SUPPORT_AUTO_SCAN)
    // step2: 禁用自动扫描模式
    uapi_adc_auto_scan_disable();
#endif

    // step3: 启用ADC电源
    uapi_adc_power_en(AFE_SCAN_MODE_MAX_NUM, true);

    // step4: 打开指定通道
    errcode_t ret = uapi_adc_open_channel(ADC_TEST_CHANNEL);
    if (ret == ERRCODE_SUCC) {
        printf("adc open channel success\n");

        // step5: 丢弃指定次数的采样结果
        for (uint32_t i = 0; i < ADC_SAMPLE_DISCARD; i++) {
            (void)uapi_adc_manual_sample(ADC_TEST_CHANNEL);
            uapi_tcxo_delay_ms(3);
        }

        // step6: 执行采样
        uint32_t stick = 0;
        for (uint32_t i = 0; i < ADC_SAMPLE_NUM; i++) {
            uint16_t sample = (uint16_t)uapi_adc_manual_sample(ADC_TEST_CHANNEL);
            printf("sample[%d] = %d\n", i, sample);
            stick += sample;
        }

        // step7: 计算平均值并转换为电压
        stick = stick / ADC_SAMPLE_NUM;
        float voltage = adc_port_stick_transfer_voltage((uint16_t)stick);
        printf("average tick: %d, voltage: %.4f\n", stick, voltage);
    } else {
        printf("uapi_adc_open_channel failed=%d\r\n", ret);
    }

    // step8: 关闭通道并禁用电源
    uapi_adc_close_channel(ADC_TEST_CHANNEL);
    uapi_adc_power_en(AFE_SCAN_MODE_MAX_NUM, false);

    printf("my_adc_demo done\n");
    return NULL;
}

static void my_adc_entry(void)
{
    osal_task *task_handle = NULL;
    osal_kthread_lock();
    task_handle = osal_kthread_create((osal_kthread_handler)my_adc_task, 0, "MyAdcTask", TASK_STACK_SIZE);
    if (task_handle != NULL) {
        osal_kthread_set_priority(task_handle, TASK_PRIO);
    }
    osal_kthread_unlock();
}

app_run(my_adc_entry);

测试验证

完成一站式 CLI 环境配置后执行：

# 编译固件，编译生成的固件从 output/3322/fwpkg 中获取 diting-community.fwpkg
fbb set-target pack_diting_community
fbb build

1. 烧录固件并启动设备
2. 通过串口观察输出日志：

说明

• 因为app_run是在系统启动时运行应用，所以应用的运行日志会被夹在开机启动日志中。
• 为使该adc应用参与编译，还需在上层CMakeLists.txt文件中以宏MY_ADC_DEMO_ENABLE为条件添加该my_adc_demo文件。
• 宏MY_ADC_DEMO_ENABLE默认关闭。如需启用新建ADC示例功能，需要在config.py中的diting-community配置项下将其打开。

app_run运行配置

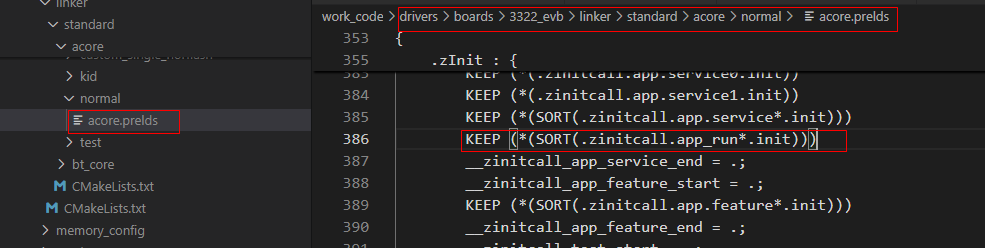

app_run应用默认是关闭的，如需启用此应用，需用户手动在acore.prelds文件中添加 KEEP (*(SORT(.zinitcall.app_run*.init))) 具体参考示意图如下：

acore.prelds

---

注意事项

ADC 初始化注意事项：

• 使用前必须调用 uapi_adc_init(ADC_CLOCK_500KHZ) 完成 ADC 初始化。
• 必须调用 uapi_adc_power_en(AFE_SCAN_MODE_MAX_NUM, true) 启用 ADC 电源。
• 采样完成后必须调用 uapi_adc_close_channel() 关闭通道，并调用 uapi_adc_power_en(AFE_SCAN_MODE_MAX_NUM, false) 禁用电源。

手动采样注意事项：

• 手动采样前建议先丢弃若干次采样结果，以消除初始采样不稳定带来的误差。
• 采样结果中值为 0 的数据会被视为无效数据并自动排除。
• 采样间隔至少为 3ms，以确保采样稳定性。

自动扫描注意事项：

• 自动扫描功能需要硬件支持，通过宏 CONFIG_ADC_SUPPORT_AUTO_SCAN 控制。
• 启动自动扫描前需要先初始化 ADC 并启用电源。
• 回调函数中通过 *next 参数控制是否继续采样。
• 停止自动扫描时，需要先设置 g_adc_continue_sample = false，再禁用通道。

AT 命令注意事项：

• 命令名称为大写字母，如 GETADCDEMOMANUAL。
• 参数使用逗号分隔，如 AT+GETADCDEMOMANUAL=2,10,2。
• 参数范围：channel 为 2/3，sample_num 为 1-100000，sample_discard 为 0-10000。

---

常见错误

错误现象	原因	解决方法
undefined reference to 'uapi_adc_init'	未链接 ADC 驱动库	检查 CMakeLists.txt 中是否正确添加了头文件路径
undefined reference to 'uapi_at_cmd_table_register'	未链接 AT 命令库	检查 CMakeLists.txt 中是否正确添加了 AT 相关头文件路径
编译报 at_ret_t 未定义	未包含 at.h 头文件	添加 #include "at.h"
串口无输出	AT 命令未注册	确认调用了 at_diting_adc_example_cmd_register()
采样结果全为 0	ADC 通道未正确打开或电源未使能	确认依次调用了 uapi_adc_init()、uapi_adc_power_en()、uapi_adc_open_channel()
自动扫描无回调	自动扫描功能未启用	确认宏 CONFIG_ADC_SUPPORT_AUTO_SCAN 已定义
