VoLTE 接口与业务集成
文件结构与接口走读
交付文件与职责
| 文件或目录 | 作用 | 开发者是否修改 |
|---|---|---|
| /src/protocol/ims/include/ril_interface.h | 主控侧公开 RIL 类型和函数声明 | 应用按接口调用，不修改签名 |
| /src/protocol/ims/CMakeLists.txt | IMS 组件入口；缺少源码实现时转入预编译库配置 | 否 |
| /src/libs_url/3322/cmake/ims.cmake | 将预编译 IMS 库接入主控目标 | 否 |
| /src/interim_binary/3322/libs/volte/evb_standard/libims.a | IMS 闭源实现 | 否 |
| /src/middleware/utils/at/at_cat1_cmd/at/at_cat1.c | 主控 AT 口到 Hi2131E 的命令转发通路 | 通常不修改 |
| /src/middleware/chips/3322/modem_service/modem_service.c | 主控侧 Modem 状态查询和服务封装 | 按业务需要调用上层服务 |
| /src/build/config/target_config/3322/config.py | diting-community 的 VoLTE、IMS 通道和组件配置 |
使用标准目标，不为本文单独改动 |
| /src/tools/pkg/bin/3322/volte/Hi2131EV100.fwpkg | 随 SDK 交付的 Hi2131E 固件包 | 否 |

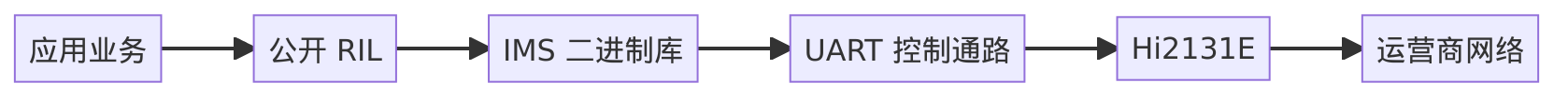

主控调用链
应用通过 ril_interface.h 调用主控侧公开接口；标准构建将 libims.a 链入固件，并初始化主控与 Hi2131E 之间的 UART/SPI 通路。本文后续接口表、AT 命令和 NV 内容用于说明公开交互面及交付配置，不展开闭源库或 Hi2131E 固件内部实现。
对外接口分类
表 1 RIL接口实现方式
一级菜单 |
二级菜单 |
描述 |
实现方式 |
|---|---|---|---|
设备信息 |
软件版本号 |
获取Modem的软件版本信息。 |
核内交互 |
IMEI设备识别码 |
获取Modem设备的识别码。 |
核内交互 |
|
(U)SIM卡信息 |
是否在位，Pin-block，Puk-block |
获取Modem (U)SIM卡是否在位的信息，Pin码和PUK码是否锁定状态。 |
核内交互 |
IMSI |
获取 (U)SIM卡的IMSI信息。 |
核内交互 |
|
本机号码显示 |
获取保存在 (U)SIM中的本机号码。 |
核内交互 |
|
驻网状态 |
是否驻网 |
获取终端是否已经驻网。 |
核内交互 |
显示运营商名称 |
获取终端驻网的运营商信息。 |
核内交互 |
|
是否IMS（VoLTE）驻网 |
获取终端是否IMS驻网信息。 |
核内交互 |
|
是否PDP驻网，显示当前IP地址 |
获取终端是否PDP驻网，并显示IP地址。 |
核内交互 |
|
手动搜网，并显示可选网络 |
触发手动搜网，并返回搜网结果。 |
核间通信 |
|
通话设置 |
通话自动接听开关 |
设置是否通话自动接听。 |
核间通信 |
拨打电话，如“10086” |
通知Modem进行拨打电话。 |
核间通信 |
|
短信设置 |
显示短信中心号码 |
获取短信中心号码。 |
核内交互 |
RIL相关接口
RIL相关接口存在于主控芯片 SDK 版本中，头文件：ril_interface.h
设备信息接口
获取软件版本号
函数原型：int32_t ril_get_software_version(char* ver, size_t size) 函数功能：获取Hi2131E软件版本号，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
ver |
出参 |
char* |
软件版本号，字符串格式。 |
size |
入参 |
size_t |
软件版本号长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E软件版本号接口处理成功。 |
>0 |
int32_t |
获取Hi2131E软件版本号接口处理失败。 |
获取IMEI设备识别号
函数原型：int32_t ril_get_imei(char* imei, size_t len) 函数功能：获取Hi2131E的IMEI号，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
imei |
出参 |
char* |
IMEI号，字符串格式。 |
len |
入参 |
size_t |
IMEI号长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E IMEI号函数接口处理成功。 |
>0 |
int32_t |
获取Hi2131E IMEI号函数接口处理失败。 |
设定VoLTE维测日志级别
函数原型：int32_t ril_set_user_log_level(ril_user_log_level level) 函数功能：设定VoLTE维测功能的日志级别。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
level |
入参 |
ril_user_log_level |
RIL_USER_LEVEL_NULL：关闭日志。 RIL_USER_LEVEL_INFO：打印INFO级别及更高级别日志。 RIL_USER_LEVEL_WARN：打印WARN级别及更高级别日志。 RIL_USER_LEVEL_ERROR：打印ERROR级别及更高级别日志。 RIL_USER_LEVEL_ALL：打印所有日志。 |
说明： 当前版本日志级别默认为RIL_USER_LEVEL_ERROR级别。
判断Hi2131E是否校准
函数原型：int32_t ril_get_if_ue_calibrated(bool *calibrate) 函数功能：获取当前Hi2131E是否已经校准。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
calibrate |
出参 |
bool* |
Hi2131E是否已经校准： true：Hi2131E已校准l； false：Hi2131E未校准。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E是否校准处理成功。 |
>0 |
int32_t |
获取Hi2131E是否校准处理失败。 |
获取基站UTC时间
函数原型：int32_t ril_get_utc_time(const char* utc_str, uint16_t size); 函数功能：获取当前基站UTC时间。
当前公开头文件将 utc_str 声明为 const char *，而 SDK 现有调用将该缓冲区用于接收时间字符串。集成此接口前应以所用 SDK 版本的头文件和实际适配结果为准，避免仅根据旧参数说明修改函数声明。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
utc_str |
出参 |
char* |
返回的UTC时间字符串。 |
size |
入参 |
uint16_t |
出参最大长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取UTC时间处理成功。 |
>0 |
int32_t |
获取UTC时间处理失败。 |
2131E异常信息回调
函数原型：void ril_register_sys_err_report_callback(respond_callback_t rsp_callback); 函数功能：注册回调函数，当2131E发生异常时上报异常原因。
回调函数：typedef int32_t (*respond_callback_t)(uint8_t* data, size_t len);
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
rsp_callback |
入参 |
respond_callback_t |
注册函数。 |
表 2 回调函数respond_callback_t说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
data |
入参 |
uint8_t* |
异常打印字符串（真实类型为char*）。 |
len |
入参 |
size_t |
异常打印字符串长度。 |
SIM卡信息接口
判断Hi2131E的SIM卡是否在位
函数原型：int32_t ril_get_is_usim_in_position(bool *status); 函数功能：获取Hi2131E的(U)SIM是否在位，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
status |
出参 |
bool* |
是否在位。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的SIM卡是否在位接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的SIM卡是否在位接口处理失败。 |
判断Hi2131E的SIM卡PIN码是否被锁
函数原型：int32_t ril_get_is_usim_pin_block(bool *status); 函数功能：获取Hi2131E的(U)SIM卡PIN码是否被锁，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
status |
出参 |
bool* |
true：PIN码被锁。 false：PIN码没有被锁。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的(U)SIM卡PIN码是否被锁接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的(U)SIM卡PIN码是否被锁接口处理失败。 |
判断Hi2131E的SIM卡PUK码是否被锁
函数原型：int32_t ril_get_is_usim_puk_block(bool *status); 函数功能：获取Hi2131E的(U)SIM卡PUK码是否被锁，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
status |
出参 |
bool* |
true：PUK码被锁。 false：PUK码没有被锁。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的(U)SIM卡PUK码是否被锁接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的(U)SIM卡PUK码是否被锁接口处理失败。 |
获取Hi2131E的SIM卡IMSI号
函数原型：int32_t ril_get_imsi(char* imsi, size_t len); 函数功能：获取Hi2131E的(U)SIM卡IMSI号，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
imsi |
出参 |
char* |
IMSI号，字符串格式。 |
len |
入参 |
size_t |
IMSI号长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的(U)SIM卡IMSI号接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的(U)SIM卡IMSI号接口处理失败。 |
获取Hi2131E的SIM卡msisdn
函数原型：int32_t ril_get_usim_msisdn(char* msisdn, size_t len); 函数功能：获取Hi2131E的(U)SIM卡msisdn信息，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
imsi |
出参 |
char* |
msisdn，字符串格式。 |
len |
入参 |
size_t |
msisdn长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的(U)SIM卡msisdn信息接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的(U)SIM卡msisdn信息接口处理失败。 |
获取CCHO返回结果
函数原型：int32_t ril_get_ccho(char* ccho, size_t len, char* ccho_str, uint16_t str_len)； 函数功能：获取Hi2131E的“AT+CCHO”命令返回结果。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
ccho |
出参 |
char* |
CCHO命令返回结果，字符串格式。 |
len |
出参 |
size_t |
CCHO命令返回结果长度。 |
ccho_str |
入参 |
char* |
CCHO命令。 |
str_len |
入参 |
uint16_t |
CCHO命令长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的“AT+CCHO”命令返回结果接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的“AT+CCHO”命令返回结果接口处理失败。 |
小区信息
查询当前小区信号状态
函数原型：int32_t ril_get_radio_signal_info(soc_ue_cell_radio_info *signal_info); 函数功能：获取Hi2131E的当前小区信号状态，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
signal_info |
出参 |
soc_ue_cell_radio_info* |
int16_t rsrp：参考信号接收功率。单位：1/10dB。 int16_t rsrq：参考信号接收质量。单位：1/10dB。 int16_t rssi：接收信号强度指示。单位：1/10dB。 int16_t snr：信噪比。单位：1/10dB。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的(U)SIM卡msisdn信息接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的(U)SIM卡msisdn信息接口处理失败。 |
查询当前小区信息
函数原型：int32_t ril_get_ue_registration_status(soc_ue_cell_info *reg_status); 函数功能：获取Hi2131E的当前小区信息，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
reg_status |
出参 |
soc_ue_cell_info * |
uint8_t version bool primary_cell：0，搜索到的邻近小区；1，当前服务小区。 bool valid：0，无效；1，有效。 uint16_t pci：物理小区标识。范围：0~503。 uint32_t earfcn：E-UTRA绝对射频信道号。 int16_t rsrp：参考信号接收功率。单位：1/10dB。 int16_t rsrq：参考信号接收质量。单位：1/10dB。 int16_t rssi：接收信号强度指示。单位：1/10dB。 int16_t snr：信噪比。单位：1/10dB。 int16_t srxlev：小区选择接收电平值。单位：dB。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的(U)SIM卡msisdn信息接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的(U)SIM卡msisdn信息接口处理失败。 |
查询邻区信息
函数原型：int32_t ril_get_ue_neighbor_cell_info(soc_ue_neighbor_info *neighbor_info); 函数功能：获取Hi2131E的临区信息，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
neighbor_info |
出参 |
soc_ue_neighbor_info * |
uint8_t neighbor_cell_num：邻区个数。 soc_ue_cell_info cell_info[10]：小区信息。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的临区信息接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的临区信息接口处理失败。 |
查询网络下行速率
函数原型：int32_t ril_get_network_dl_rate(uint32_t *dl_rate) 函数功能：获取Hi2131E当前网络下行速率信息，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
dl_rate |
出参 |
uint32_t * |
下行实际速率。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E当前网络下行速率信息成功。 |
>0 |
int32_t |
获取Hi2131E当前网络下行速率信息失败。 |
查询网络上行速率
函数原型：int32_t ril_get_network_ul_rate(uint32_t *ul_rate) 函数功能：获取Hi2131E当前网络上行速率信息，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
ul_rate |
出参 |
uint32_t * |
上行实际速率。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E当前网络上行速率信息成功。 |
>0 |
int32_t |
获取Hi2131E当前网络上行速率信息失败。 |
查询上行发数状态
函数原型：int32_t ril_get_network_ul_tx_stats(bool *status) 函数功能：获取Hi2131E上行发数状态，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
status |
出参 |
bool* |
true：当前处于发数状态； false：当前未处于发数状态。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E上行发数状态成功。 |
>0 |
int32_t |
获取Hi2131E上行发数状态失败。 |
驻网状态接口
获取驻网状态
函数原型：int32_t ril_get_radio_reg_status(uint8_t *status); 函数功能：获取Hi2131E的驻网状态，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
status |
出参 |
uint8_t* |
0：EMM detached。 1：EMM attached。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取Hi2131E的驻网状态接口处理成功。 |
>0 |
int32_t |
获取Hi2131E的驻网状态接口处理失败。 |
显示运营商信息
函数原型：int32_t ril_get_radio_operator_info(ril_operator_info *operator_info); 函数功能：显示Hi2131E的运营商信息，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
operator_info |
出参 |
ril_operator_info* |
运营商信息。 |
表 2 ril_operator_info结构体说明
字段 |
参数结构类型 |
说明 |
|---|---|---|
numeric |
char[20] |
数字格式的运营商信息。 |
name_short |
char[20] |
短字符串格式的运营商信息。 |
name_long |
char[20] |
长字符串格式的运营商信息。 |
表 3 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
显示运营商信息接口处理成功。 |
>0 |
int32_t |
显示运营商信息接口处理失败。 |
获取IMS驻网状态
函数原型：int32_t ril_get_radio_ims_reg(bool *status); 函数功能：获取IMS的驻网状态，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
status |
出参 |
bool* |
IMS注册状态。 true：已注册； false：未注册。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取IMS的驻网状态接口处理成功。 |
>0 |
int32_t |
获取IMS的驻网状态接口处理失败。 |
是否PDP驻网，显示IP地址
函数原型：int32_t ril_get_ue_addr(ril_ip_addr_info *ip_addr_info); 函数功能：获取PDP地址，核内交互（相当于执行：AT+CGPADDR）。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
ril_ip_addr_info |
出参 |
ril_ip_addr_info |
IP地址信息。 |
表 2 ril_ip_addr_info结构体说明
字段 |
参数结构类型 |
说明 |
|---|---|---|
ip_addr |
ip_addr_t [2] |
IP地址信息。 |
ip_num |
uint8_t |
IP数量。 |
表 3 ip_addr_t结构体说明
字段 |
参数结构类型 |
说明 |
|---|---|---|
u_addr |
union |
地址信息，联合体。 |
ip6 |
ip6_addr_t |
IPv6地址： u32_t addr[4]。 |
ip4 |
ip4_addr_t |
IPv4地址： u32_t addr。 |
type |
uint8_t |
IP地址类型。 |
表 4 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取PDP接口处理成功。 |
>0 |
int32_t |
获取PDP接口处理失败。 |
手动搜网，并显示可选网络
函数原型：int32_t ril_get_radio_search_start(void); 函数功能：获取在网络中搜索到的PLMN清单，核内交互（相当于执行：AT+COPS=?）。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
无 |
- |
- |
当前公开接口无入参。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
获取PLMN清单接口处理成功。 |
>0 |
int32_t |
获取PLMN清单接口处理失败。 |
设置快速休眠时间
函数原型：int32_t ril_set_fast_sleep_time(ril_set_fast_sleep_t fast_sleep); 函数功能：开启增强休眠功能后没有数传时快速进入idle态时间，单位ms，最小100ms。不建议设置时间小于1s，时间太短可能会导致数传失败。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
fast_sleep |
入参 |
ril_set_fast_sleep_t |
设置条件结构体。 |
表 2 ril_set_fast_sleep_t结构体说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
fast_sleep_switch |
入参 |
bool |
是否开启快速睡眠。 |
fast_sleep_time |
入参 |
uint32_t |
进入快速睡眠的时间，单位ms（默认5000ms）。 |
表 3 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
设置进入休眠的时间成功。 |
>0 |
int32_t |
设置进入休眠的时间失败。 |
通话接口
设置自动接听
函数原型：int32_t ril_set_auto_answer(uint8_t time_s); 函数功能：设置自动应答，核内交互（相当于执行：ATS0=）。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
time_s |
入参 |
uint8_t |
S0定时器时长。 0：关闭自动接听； 1～255：启动自动应答的时间，单位：s。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
设置自动接听接口处理成功。 |
>0 |
int32_t |
设置自动接听接口处理失败。 |
拨打电话
函数原型：int32_t ril_set_call_orig_req(const char* call_str); 函数功能：拨打电话，核内交互（相当于执行：ATDxxx;）。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
call_str |
入参 |
char* |
拨打的电话号码。 |
响应回调 |
- |
- |
当前公开函数仅接收号码字符串，不包含独立的回调参数。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
拨打电话接口处理成功。 |
>0 |
int32_t |
拨打电话接口处理失败。 |
手动接听电话
函数原型：int32_t ril_set_call_mt_accept_req(void); 函数功能：手动接听电话，核内交互（相当于执行：ATA）。
表 1 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
接听电话接口处理成功。 |
>0 |
int32_t |
接听电话接口处理失败。 |
挂断电话
函数原型：int32_t ril_set_call_rel_req(void); 函数功能：挂断电话，核内交互（相当于执行：ATH）。
表 1 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
挂断电话接口处理成功。 |
>0 |
int32_t |
挂断电话接口处理失败。 |
AT指令通道
Hi2131E侧AT命令遵循3GPP TS 27.007和27.005规范。
AT指令发送
函数原型：int32_t ril_at_cmd_exc(const char *str); 函数功能：执行AT命令，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
str |
入参 |
char* |
AT命令字符串。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
执行AT命令接口处理成功。 |
>0 |
int32_t |
执行AT命令接口处理失败。 |
同步AT命令发送
-
函数原型：int32_t ril_at_cmd_sync_get_info(const char *at_str, uint8_t *data, uint16_t size, uint32_t timeout);
函数功能：同步执行AT命令，核内交互。
表 1 参数说明
参数
参数描述类型
参数结构类型
说明
at_str
入参
char
AT命令字符串。
data
出参
uint8_t
AT命令返回的结果字符串。
size
入参
uint16_t
AT命令结果字符串的长度。
timeout
入参
uint32_t
同步执行AT命令超时时间。
表 2 返回值说明
返回值
参数结构类型
说明
0
int32_t
执行同步AT命令接口处理成功。
>0
int32_t
执行同步AT命令接口处理失败。
-
函数原型：int32_t ril_at_sync_multiple_get_info(const char *at_str, uint8_t *data, uint32_t size, uint32_t times, uint32_t timeout)
函数功能：同步执行AT命令，接收多条AT指令回复内容。
表 3 参数说明
参数
参数描述类型
参数结构类型
说明
at_str
入参
char
AT命令字符串。
data
出参
uint8_t
AT命令返回的结果字符串。
size
入参
uint32_t
AT命令结果字符串的长度。
times
入参
uint32_t
指定接收多少条AT命令执行回复结果。
timeout
入参
uint32_t
同步执行AT命令超时时间。
表 4 返回值说明
返回值
参数结构类型
说明
0
int32_t
执行同步AT命令接口处理成功。
>0
int32_t
执行同步AT命令接口处理失败。
AT命令注册回调
函数原型：void ril_register_at_reply_callback(respond_callback_t rsp_callback); 函数功能：向AT注册回调。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
rsp_callback |
入参 |
respond_callback_t |
回调函数： typedef int32_t (*respond_callback_t)(uint8_t* data, size_t len); |
短信接口
查询短信中心号码
函数原型：int32_t ril_get_sms_smsc(char* smsc, size_t len); 函数功能：查询当前短信地址。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
smsc |
出参 |
char* |
短信中心号码。 |
len |
入参 |
size_t |
smsc长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
执行查询短信中心号码接口处理成功。 |
>0 |
int32_t |
执行查询短信中心号码接口处理失败。 |
接收单条短信
函数原型：int32_t ril_ue_read_short_message(int8_t sms_index, uint8_t *sms_data, int16_t read_max_length); 函数功能：接收单条短信，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
sms_index |
入参 |
int8_t |
查询短信的索引。 |
sms_data |
出参 |
uint8_t * |
短信内容。 |
read_max_length |
入参 |
int16_t |
短信内容接收长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
执行接收单条短信接口处理成功。 |
>0 |
int32_t |
执行接收单条短信接口处理失败。 |
发送单条短信
函数原型：int32_t ril_ue_send_short_message(const char* number, const char *sms_data, uint16_t sms_len) 函数功能：发送单条短信，核内交互。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
number |
入参 |
const char* |
短信发送目的号码。 |
sms_data |
入参 |
const char* |
短信内容。 |
sms_len |
入参 |
uint16_t |
短信内容长度。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
执行发送单条短信接口处理成功。 |
>0 |
int32_t |
执行发送单条短信接口处理失败。 |
升级接口
Hi2131E升级包可参考2131E FOTA升级包制作工具 用户指南制作，通过ril升级接口，可实现Hi2131E芯片的版本更新、固件升级，升级流程：开始升级 -> 发送数据包1 -> 发送数据包2 -> 发送数据包n -> 结束升级。
须知： Hi2131E差分升级包大小不能大于350KByte。
开始升级通知
函数原型：int32_t ril_systerm_updated_start(void) 函数功能：升级开始通知，Hi2131E开启升级。
表 1 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
执行升级开始通知成功。 |
>0 |
int32_t |
执行升级开始通知失败。 |
升级完成通知
函数原型：int32_t ril_systerm_updated_end(void) 函数功能：升级完成通知，Hi2131E完成升级。
表 1 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
执行升级完成通知成功。 |
>0 |
int32_t |
执行升级完成通知失败。 |
发送升级包数据
函数原型：int32_t ril_systerm_updated_download_package(ril_upadated_package_t *upadated_package) 函数功能：发送升级包到Hi2131E。
表 1 参数说明
参数 |
参数描述类型 |
参数结构类型 |
说明 |
|---|---|---|---|
upadated_package |
入参 |
ril_upadated_package_t; |
download_type：当前固定为1，默认升级包数据保存到文件系统中。 Sn：序列号。应从0开始，每个数据包段递增1 Len：数据长度，应为32/64/128/256/512。 Crc：data段数据校验值crc8（数据包段中每个字节的xor8）。 Data：升级包数据。 |
表 2 返回值说明
返回值 |
参数结构类型 |
说明 |
|---|---|---|
0 |
int32_t |
执行升级包发送接口处理成功。 |
>0 |
int32_t |
执行升级包发送接口处理失败。 |
VoLTE相关AT命令
发起呼叫请求：D
命令描述
发起一个呼叫。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
D[<dial_string>][I][G][;] |
OK 错误情况： +CME ERROR: <err> |
atd13900000000; OK atd13900000000i; OK atd13900000000I; OK |
参数描述
参数 |
描述 |
|---|---|
<dial_string> |
字符串类型。呼叫号码。 |
[I] |
如果命令中带有I，表示在这次呼叫中禁止显示主叫号码； 如果命令中带有i，表示在这次呼叫中允许显示主叫号码。 |
[G] |
暂不支持。一般表示在这次呼叫中使能CUG补充业务。 |
接听来电：A
命令描述
接听当前的来电。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
A |
OK 错误情况： +CME ERROR: <err> |
ATA OK |
挂断电话：H
命令描述
挂断电话。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
H[<value>] |
OK 错误情况： +CME ERROR: <err> |
ATH OK |
参数描述
参数 |
描述 |
|---|---|
<value> |
整型值，仅支持取值为0。 取其他值时，响应结果均为ERROR。 |
设置自动接听：S0
命令描述
设置自动应答。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
S0=<n> |
OK 错误情况： +CME ERROR: <err> |
ATS0=5 OK |
S0? |
<CR><LF><n><CR><LF> <CR><LF>OK<CR><LF> |
ATS0? 5 OK |
S0=? |
<CR><LF>S0: (list of supported <n>s) <CR><LF> <CR><LF>OK<CR><LF> |
ATS0=? S0: (0-255) OK |
参数描述
参数 |
描述 |
|---|---|
<n> |
整型值，默认值为0。 0：关闭自动应答； 1～255：启动自动应答的时间，单位：s。 注：不同的核心网规定的振铃超时时间不同，设置的自动应答时间过长可能会导致核心网“Altering timeout”异常，从而拒绝呼叫。 IMS核心网网元通常配置被叫侧呼叫振铃超时定时器时长为60s，建议此命令配置时长不要超过该值。 |
查询当前呼叫信息：+CLCC
命令描述
列出当前所有的呼叫。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
+CLCC |
+CLCC: <id1>,<dir>,<stat>,<mode>,<mpty>[, <number>,<type>[,<alpha>]] <id2>,<dir>,<stat>,<mode>,<mpty>[, <number>,<type> ...... |
AT+CLCC +CLCC: 1,0,0,0,0,"888",129 OK |
+CLCC=? |
<CR><LF><n><CR><LF> <CR><LF>OK<CR><LF> |
AT+CLCC=? OK |
参数描述
参数 |
描述 |
|---|---|
<idx> |
整型值，呼叫标识。 |
<dir> |
整型值，呼叫方向。 0：主叫； 1：被叫。 |
<state> |
整型值，呼叫状态。 0：激活状态； 1：呼叫保持状态 2：主叫，拨号状态； 3：主叫，回铃音状态； 4：被叫，来电状态； |
<mode> |
整型值，呼叫模式。（当前仅支持语音呼叫模式。） 0：语音呼叫。 |
<mpty> |
整型值，多方通话状态。 0：不在多方通话中。 |
<number> |
字符串类型，电话号码。 主叫侧显示被叫号码，被叫侧显示主叫号码。 |
<type> |
号码地址类型，整型值。 129：普通号码； 145：国际号码（以“+”开头）。 |
查询IMS域注册状态：+CIREG
命令描述
查询当前IMS域网络注册状态以及设置状态上报方式。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
+CIREG=[<n>] |
OK 错误情况： +CME ERROR: <err> |
AT+CIREG=1 OK |
+CIREG? |
+CIREG: <n>,<reg_info>[,<ext_info>] 错误情况： +CME ERROR: <err> |
AT+CIREG？ +CIREG:0,1,5（IMS已注册且支持语音和短信） OK |
+CIREG=？ |
+CIREG: (list of supported <n>s) OK |
AT+CIREG=? +CIREG: (0-2) OK |
参数描述
参数 |
描述 |
|---|---|
<n> |
整型值，主动上报方式，默认值为0。 0：禁止+CIREGU的主动上报； 1：使能+CIREGU: <reg_info>的主动上报； 2：使能+CIREGU: <reg_info>[,<ext_info>]的主动上报。 |
<reg_info> |
整型值，注册状态。 0：未注册IMS网络； 1：已注册IMS网络。 |
<ext_info> |
整型值，IMS域能力值，取值范围[1,0xFFFFFFFF]，每个bit位表示不同的能力。 1：RTP-based transfer of voice； 2：RTP-based transfer of text； 4：SMS using IMS functionality； 8：RTP-based transfer of video。 例如，等于5的时候，表示支持RTP-based transfer of voice和SMS using IMS functionality。 注：IMS已注册才显示该值 |
主动上报IMS域注册状态：+CIREGU
命令描述
主动上报当前IMS域网络注册状态，能否主动上报受+CIREG命令控制。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
- |
+CIREGU: <reg_info>[,<ext_info>] |
+CIREGU：1,5 OK |
参数描述
参数 |
描述 |
|---|---|
<reg_info> |
整型值，注册状态。 0：未注册IMS网络； 1：注册了IMS网络。 |
<ext_info> |
整型值，IMS域能力值，取值范围[1,0xFFFFFFFF]，每个bit位表示不同的能力。 1: RTP-based transfer of voice； 2: RTP-based transfer of text； 4: SMS using IMS functionality； 8：RTP-based transfer of video。 例如，等于5时，表示支持RTP-based transfer of voice和SMS using IMS functionality。 |
查询IMS域的虚拟号码：+VOLTEIMPU
命令描述
该命令用于查询IMS域的IMPU信息以及虚拟号码。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
+VOLTEIMPU |
<CR><LF>OK<CR><LF> <CR><LF>+VOLTEIMPU: < IMPU>[,<Virtual_Number >]<CR><LF> 错误情况： <CR><LF>+CME ERROR: <err><CR><LF> |
AT+VOLTEIMPU +VOLTEIMPU: abcd,123456 OK |
+VOLTEIMPU? |
OK |
AT+VOLTEIMPU? OK |
+VOLTEIMPU=? |
OK |
AT+VOLTEIMPU=? OK |
参数描述
参数 |
说明 |
|---|---|
<IMPU> |
字符串类型，IMPU信息，取值范围0～128Byte。 |
<Virtual_Number> |
字符串类型，网络分配的虚拟电话号码，最大长度为127Byte。 |
IMS服务状态更新指示：+IMSSRVSTATUS
命令描述
IMS服务状态或者注册状态发生变化的主动上报。
命令语法
命令 |
示例 |
|---|---|
+IMSSRVSTATUS: <sms_srv_status>,<voip_srv_status> |
+IMSSRVSTATUS: 2,0 |
参数描述
参数 |
描述 |
|---|---|
<sms_srv_status> |
整型值，IMS短信的服务状态： 0：IMS SMS service is not available； 1：IMS SMS is in limited service； 2：IMS SMS is in full service。 |
<voip_srv_status> |
整型值，IMS VoIP的服务状态： 0：IMS VoIP service is not available； 1：IMS VoIP is in limited service； 2：IMS VoIP is in full service。 |
来电指示：IRING
命令描述
IMS域来电指示。
命令语法
命令 |
示例 |
|---|---|
IRING |
有IMS域来电 IRING。 |
发起语音呼叫指示：+ORIG
命令描述
主动上报命令，在用户发起电路域呼叫时，通知用户UE正在向网络发起呼叫。
命令语法
命令 |
示例 |
|---|---|
+ORIG: <call_id>,<call_type> |
UE向网络发起一个语音呼叫 +ORIG: 1,0。 |
参数描述
参数 |
说明 |
|---|---|
call_id |
整型值，呼叫ID。 |
call_type |
整型值，呼叫类型。 0：语音呼叫； 9：紧急呼叫。 |
UE收到网络指示：+CONF
命令描述
主动上报命令，通知用户发起呼叫后，UE收到了网络接通指示。
命令语法
命令 |
示例 |
|---|---|
+CONF: <call_id> |
UE收到网络接通指示 +CONF: 1。 |
参数描述
参数 |
说明 |
|---|---|
call_id |
整型值，呼叫ID。 |
呼叫接通指示：+CONN
命令描述
主动上报命令，当呼叫接通后，UE通知用户呼叫已经接通。
命令语法
命令 |
示例 |
|---|---|
+CONN:<call_id>, <call_type> |
语音呼叫已经接通 +CONN:1,0。 |
参数描述
参数 |
说明 |
|---|---|
call_id |
整型值，呼叫ID。 |
call_type |
整型值，呼叫类型。 0：语音呼叫； 9：紧急呼叫。 |
通话结束指示：+CEND
命令描述
主动上报命令，在通话结束后，UE通知用户通话结束原因和通话时长。
命令语法
命令 |
示例 |
|---|---|
+CEND: <call_id>, <duration>,<cause> |
通话结束 +CEND: 1,10,0 |
参数描述
参数 |
说明 |
|---|---|
call_id |
整型值，呼叫ID。 |
duration |
整型值，通话时长，单位：s。 |
cause |
整型值，呼叫错误原因值；如表1所示。 |
表 1 错误码说明
错误码 |
数值 |
说明 |
|---|---|---|
IMSA_CALL_CAUSE_SUCCESS |
0 |
正常挂断。 |
IMSA_CALL_CAUSE_IMSA_ERROR |
1 |
IMSA特殊无服务异常。IMSA_INTRA_CALL_SRV_STATUS_IND消息中no_srv_cause不是IMSA_CALL_NO_SRV_CAUSE_MEDIA_PDP_RELEASE、 IMSA_CALL_NO_SRV_CAUSE_SIP_PDP_ERR、IMSA_CALL_NO_SRV_CAUSE_REG_ERR、IMSA_CALL_NO_SRV_CAUSE_EMC_SIP_PDP_NO_PCSCF。 |
IMSA_CALL_CAUSE_IMSA_TCALL_TIMEOUT |
2 |
IMSA Tcall超时。 |
IMSA_CALL_CAUSE_IMSA_WAIT_RES_TIMEOUT |
3 |
等待资源预留成功定时器超时。 |
IMSA_CALL_CAUSE_IMS_EMC_REG_FAIL |
4 |
紧急注册失败引起紧急呼叫失败。 |
IMSA_CALL_CAUSE_IMS_INNER_ERROR |
5 |
IMS协议栈内部异常，IMS侧sip_status_code<100。 |
IMSA_CALL_CAUSE_IMSA_STRM_RTP_BREAK |
6 |
IMS侧sip_status_code=100。 |
IMSA_CALL_CAUSE_IMSA_IMS_ERROR |
7 |
IMS侧100<sip_status_code<300或者sip_status_code≥700。 |
IMSA_CALL_CAUSE_NOR_DIAL_ERROR |
8 |
IMSA普通呼叫dial请求创建失败。 |
IMSA_CALL_CAUSE_EMC_DIAL_ERROR |
9 |
IMSA紧急呼叫dial请求创建失败。 |
IMSA_CALL_CAUSE_SIGNAL_PDP_ERR |
10 |
默认承载被释放。 |
IMSA_CALL_CAUSE_MEDIA_PDP_ERR |
11 |
专有承载被释放。 |
300～700 |
300～700 |
IMS侧300≤sip_status_code<700。 |
呼叫状态上报：+CALLSTATE
命令描述
主动上报命令，呼叫过程中，主动上报呼叫状态的变化。
命令语法
命令 |
示例 |
|---|---|
+CALLSTATE: <call_id>, <state>,<domain> |
有IMS域来电 +CALLSTATE: 1,5,1 |
参数描述
参数 |
说明 |
|---|---|
call_id |
整型值，呼叫ID。 |
state |
整数型，指示对应call_id的呼叫状态。 0：Call originate（MO），向网络发起呼叫； 1：Call is Proceeding，呼叫发起，网络已经开始处理； 2：Alerting，振铃； 3：Connected，呼叫已经接通； 4：Released，呼叫被释放； 5：InComing，有来电； 6：Waiting，有一个等待的来电； 7：Hold，呼叫保持； 8：Retrieve，呼叫恢复。 |
domain |
整型值，语音电话的呼叫域。 0：CS域语音电话； 1：IMS域语音电话。 |
主动上报语音带宽信息：+CHANNELINFO
命令描述
主动上报命令，呼叫过程中，主动上报语音带宽的信息。
命令语法
命令 |
示例 |
|---|---|
+CHANNELINFO: <status>,<domain> |
IMS域语音电话，当前语音处于宽带语音时，主动上报 +CHANNELINFO: 2,1 |
参数描述
参数 |
说明 |
|---|---|
status |
整型值，语音信道的状态。 0：振铃，无带内音信息（本地回铃音上报）； 1：带内音可用，窄带语音（网侧携带铃音）； 2：带内音可用，宽带语音（网侧携带铃音）。 |
domain |
整型值，语音电话的呼叫域。 0：CS域语音电话（本产品无CS）； 1：IMS域语音电话。 |
上报IMS注册失败原因：+IMSREGERR
命令描述
该命令用于上报IMS注册失败原因。
命令语法
命令 |
示例 |
|---|---|
+IMSREGERR: <err_type>, <err_code>,<sip_reason> |
通话结束 +IMSREGERR: 1,3, |
参数描述
参数 |
说明 |
|---|---|
err_type |
整型值，错误类型。 0：PDN建立失败； 1：IMS注册失败。 |
err_code |
整数型，失败原因值。 当err_type为0时：PDN建立失败原因。 当err_type为1时： 0：注册模块命令执行成功（不会出现）； 1：注册模块命令执行失败； 2：网侧SIP拒绝，具体原因见sip_reason； 3：发送或接收SIP报文超时； 4：发送或接收SIP报文时，底层传输发生错误； 5：注册成功后，网侧发起的去注册； 6：没有可以再使用的注册地址对； 7：注册被禁止（暂时仅作预留，不会出现）； 8：周期注册，被网侧拒绝； 300～700：IMS失败原因值。 |
sip_reason |
字符串值类型，网侧SIP消息拒绝携带的原因值。 |
IMS域被叫处理状态信息主动上报：+IMSMTRPT
命令描述
该命令用于上报IMSA开始处理被叫。
命令语法
命令 |
示例 |
|---|---|
+IMSMTRPT: <number>,<status>,<cause> |
IMSA开始处理被叫主动上报： +IMSMTRPT: +8618000009193,0,0 |
参数描述
参数 |
说明 |
|---|---|
number |
字符串，被叫来电号码。 |
status |
整型值，状态。 0：收到被叫，开始处理被叫过程； 1：被叫异常，未收到RING就结束。 |
cause |
整型值，呼叫错误原因值；如表1所示。 |
表 1 错误码说明
错误码 |
数值 |
说明 |
|---|---|---|
IMSA_CALL_CAUSE_SUCCESS |
0 |
正常挂断。 |
IMSA_CALL_CAUSE_IMSA_ERROR |
1 |
IMSA特殊无服务异常。IMSA_INTRA_CALL_SRV_STATUS_IND消息中no_srv_cause不是IMSA_CALL_NO_SRV_CAUSE_MEDIA_PDP_RELEASE，IMSA_CALL_NO_SRV_CAUSE_SIP_PDP_ERR，IMSA_CALL_NO_SRV_CAUSE_REG_ERR，IMSA_CALL_NO_SRV_CAUSE_EMC_SIP_PDP_NO_PCSCF。 |
IMSA_CALL_CAUSE_IMSA_TCALL_TIMEOUT |
2 |
IMSA Tcall超时。 |
IMSA_CALL_CAUSE_IMSA_WAIT_RES_TIMEOUT |
3 |
等待资源预留成功定时器超时。 |
IMSA_CALL_CAUSE_IMS_EMC_REG_FAIL |
4 |
紧急注册失败引起紧急呼叫失败。 |
IMSA_CALL_CAUSE_IMS_INNER_ERROR |
5 |
IMS协议栈内部异常，IMS侧sip_status_code<100。 |
IMSA_CALL_CAUSE_IMSA_STRM_RTP_BREAK |
6 |
IMS侧sip_status_code=100。 |
IMSA_CALL_CAUSE_IMSA_IMS_ERROR |
7 |
IMS侧100<sip_status_code<300或者sip_status_code≥700。 |
IMSA_CALL_CAUSE_NOR_DIAL_ERROR |
8 |
IMSA普通呼叫dial请求创建失败。 |
IMSA_CALL_CAUSE_EMC_DIAL_ERROR |
9 |
IMSA紧急呼叫dial请求创建失败。 |
IMSA_CALL_CAUSE_SIGNAL_PDP_ERR |
10 |
默认承载被释放。 |
IMSA_CALL_CAUSE_MEDIA_PDP_ERR |
11 |
专有承载被释放。 |
IMSA_CALL_CAUSE_EMM_EST_ERR |
12 |
EMM建链失败引起呼叫失败。 |
300～700 |
300～700 |
IMS侧300≤sip_status_code<700。 |
关闭IMS功能开关：+IMSSWITCH
命令描述
配置开启/关闭IMS协议栈。
命令语法
命令 |
返回结果 |
示例 |
|---|---|---|
+IMSSWITCH=[<n>] |
OK 错误情况： +CME ERROR: <err> |
AT+IMSSWITCH=1 OK |
+IMSSWITCH=？ |
+IMSSWITCH: (list of supported <n>s) OK |
AT+IMSSWITCH=? +IMSSWITCH: (0-1) OK |
参数描述
参数 |
描述 |
|---|---|
<n> |
整型值，默认值为1。 0：关闭IMS协议栈； 1：打开IMS协议栈。 |
