usb开发指南

概述

USB（Universal Serial Bus，通用串行总线）是用于连接计算机与外设的串行接口标准。

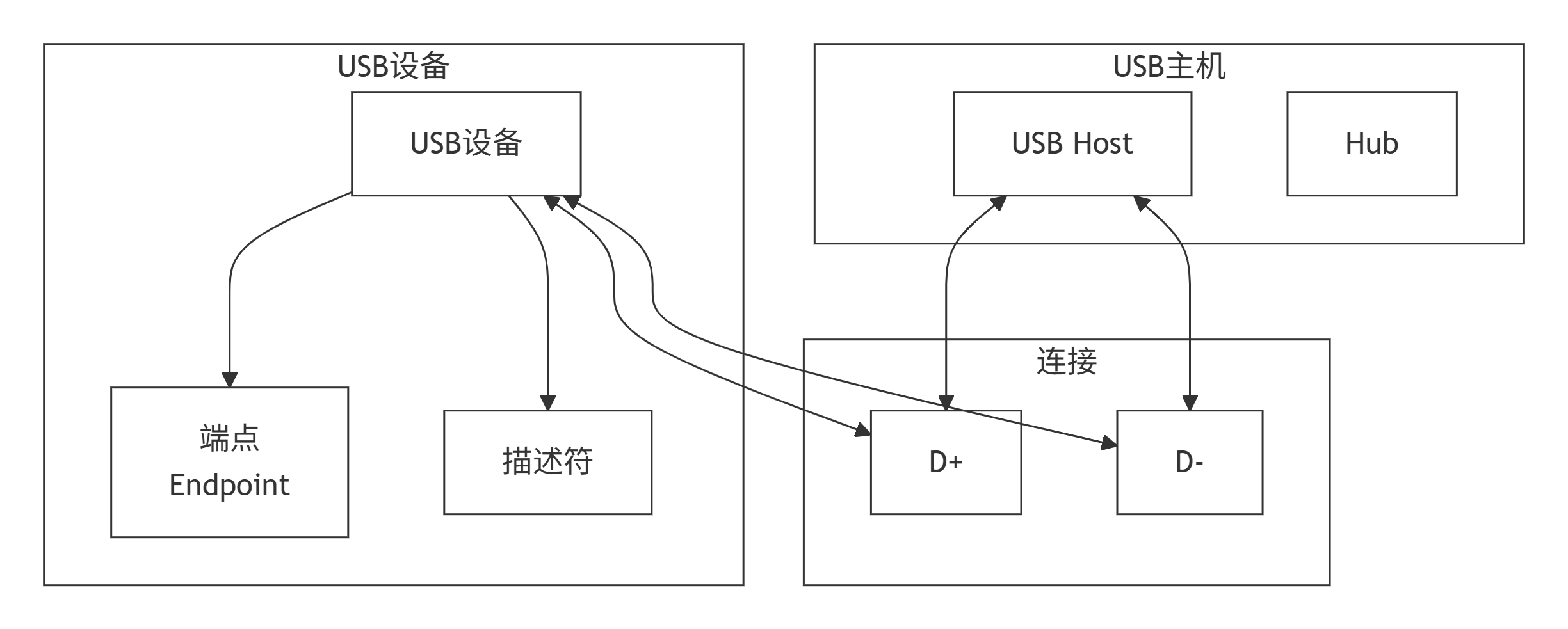

USB系统架构

功能描述

USB模块提供的接口：

接口声明	功能说明
usbd_set_device_info()	设置 USB 设备信息
usb_init()	初始化 USB
usb_is_devicemode()	检查设备模式
usb_device_is_host_suspended()	检查主机暂停状态
usb_device_remote_wakeup()	远程唤醒
usb_deinit()	去初始化 USB

快速验证 USB 烧写链路

社区固件已提供 AT+USBDFUTRIGGER，可直接验证开发板、USB 连接和 BurnTool 的 DFU 烧写链路，无需再创建重复 demo。开发板上已有可启动的基础镜像时，按以下顺序操作：

1. 在 BurnTool 中选择 Hi3322-USB，填写 Vid=0x3361、Pid=0x3322，选择 .fwpkg 并点击“Start burn”。
2. 使用 750000 波特率打开 UART2 串口，发送 AT+USBDFUTRIGGER。
3. 以 BurnTool 显示 PASS、固件重新上电后版本正确为验收结果。

详细步骤、硬件触发方式和注意事项参见 BurnTool 工具使用指南。该流程需要 Windows 主机、数据 USB 线和已安装的 USB 驱动；USB Device 类、主机暂停和远程唤醒等功能还需要与对应主机软件配合验证，不能由开发板单端自检代替。

开发指引

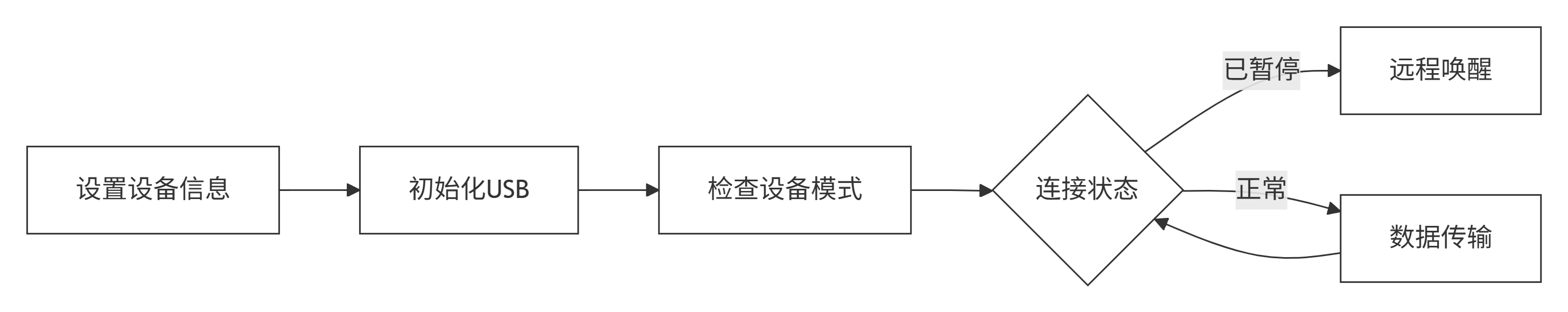

操作流程

设置设备信息

#define DEV_MASS 5

static void test_usb_mass(void)
{
    uint32_t ret;

    // 厂商描述符（Unicode编码）
    const char manufacturer[38] = {
        'H', 0, 'i', 0, 'S', 0, 'i', 0, 'l', 0, 'i', 0, 'c', 0, 'o', 0, 'n', 0,
        '(', 0, 'S', 0, 'h', 0, 'a', 0, 'n', 0, 'g', 0, 'h', 0, 'a', 0, 'i', 0, ')', 0
    };
    struct device_string str_manufacturer = {
        .str = manufacturer,
        .len = 38
    };

    // 产品描述符
    const char product[18] = {
        'U', 0, 'S', 0, 'B', 0, 'D', 0, 'E', 0, 'V', 0, 'I', 0,
        'C', 0, 'E', 0
    };
    struct device_string str_product = {
        .str = product,
        .len = 18
    };

    // 序列号描述符
    const char serial[16] = {
        '2', 0, '0', 0, '2', 0, '0', 0, '0', 0, '6', 0, '2', 0, '4', 0
    };
    struct device_string str_serial_number = {
        .str = serial,
        .len = 16
    };

    // 设备ID
    struct device_id dev_id = {
        .vendor_id = 0x3361,
        .product_id = 0x0108,
        .release_num = 0x0318
    };

    ret = usbd_set_device_info(DEV_MASS, &str_manufacturer, &str_product,
                               &str_serial_number, dev_id);
    if (ret != 0) {
        PRINT("set fail!\n");
        return;
    }

    PRINT("USB device info set success\n");
}

USB初始化

#define DEV_MASS 5
#define DEVICE 1

static void test_usb_init(void)
{
    uint32_t ret;
    ret = usb_init(DEVICE, DEV_MASS);
    if (ret != 0) {
        PRINT("usb init failed!\n");
        return;
    }

    PRINT("USB init success\n");
}

检查设备模式

bool is_device;

is_device = usb_is_devicemode();
if (is_device) {
    PRINT("USB is in device mode\n");
} else {
    PRINT("USB is in host mode\n");
}

检查主机暂停状态

bool suspended;

suspended = usb_device_is_host_suspended();
if (suspended) {
    PRINT("Host is suspended\n");
} else {
    PRINT("Host is active\n");
}

远程唤醒

uint32_t ret;

ret = usb_device_remote_wakeup();
if (ret != 0) {
    PRINT("Remote wakeup failed!\n");
    return;
}

PRINT("Remote wakeup success\n");

去初始化USB

uint32_t ret;

ret = usb_deinit();
if (ret != 0) {
    PRINT("USB deinit failed!\n");
    return;
}

PRINT("USB deinit success\n");

注意事项

1. 字符串格式：描述符字符串必须使用Unicode编码（每个字符后跟0）

2. VID/PID：应使用合法的Vendor ID和Product ID

3. 远程唤醒：仅在主机进入挂起状态后可用

4. D+/D-：USB差分信号线，需要注意PCB布局

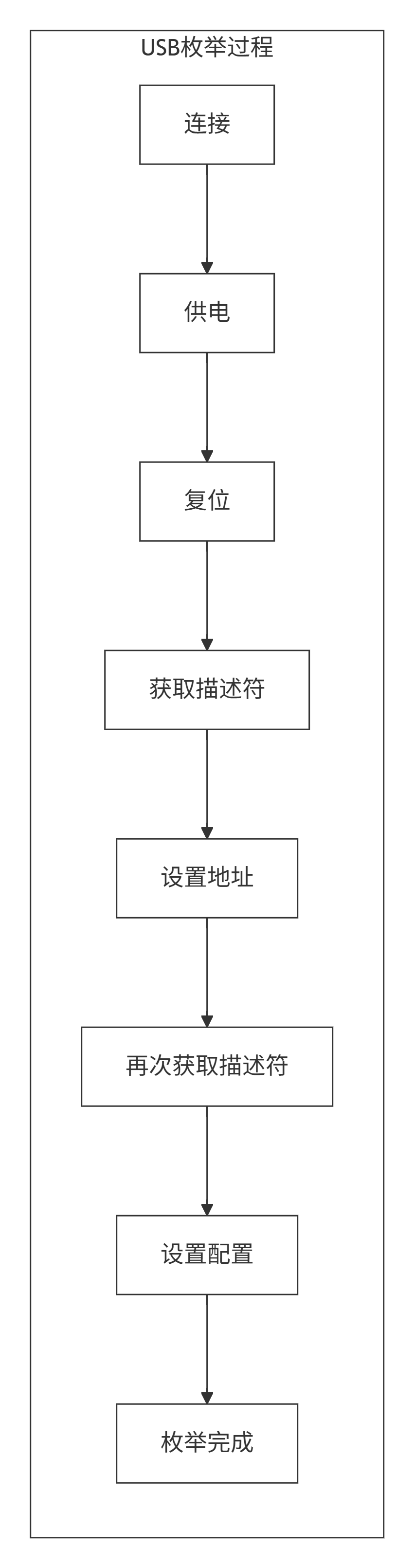

USB速度等级：

版本	速度	说明
USB 1.1	12Mbps	低速/全速
USB 2.0	480Mbps	高速
USB 3.0	5Gbps	超高速
