systick开发指南

概述

Systick（System Tick）模块基于外部32.768kHz晶振或内部32kHz时钟为系统提供计数功能。

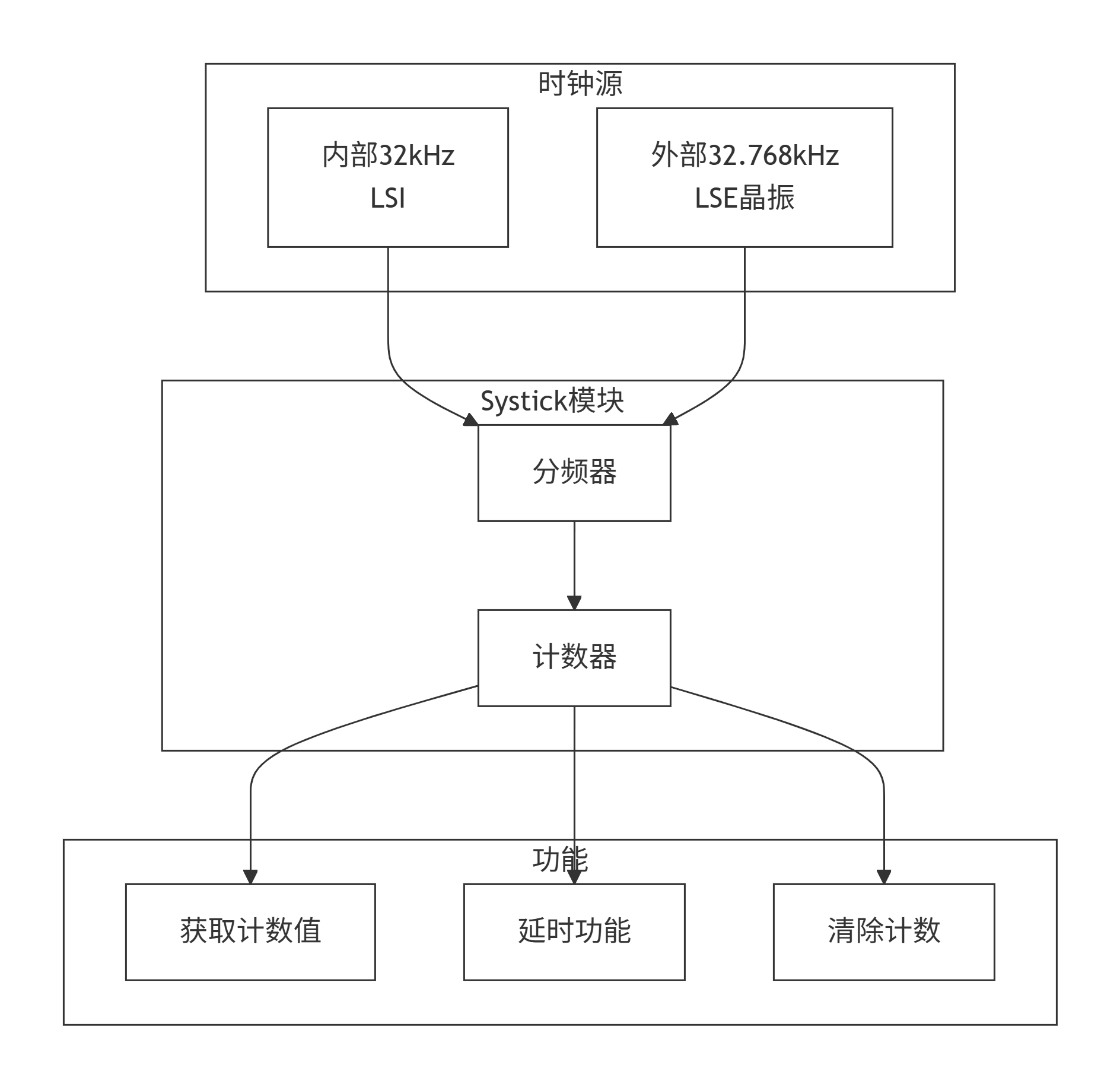

计数系统架构

**计数系统架构**

快速跑通 Systick Demo

功能说明

Systick 计时示例在 20 ms 等待前后读取 Systick 毫秒计数并校验计数向前推进，不依赖外接硬件。

Demo 代码归档路径

samples/native_samples/systick/
├── CMakeLists.txt       # 独立组件构建配置
├── README.md            # 项目级运行说明
├── systick_demo.c       # 计数增量验证和 AT 指令
└── systick_demo.h       # 对外运行接口和 AT 注册函数声明

编译与烧录

完成一站式 CLI 环境配置后执行：

fbb set-target pack_diting_community
fbb build

使用一站式 CLI 烧写固件并打开 UART2 串口监视器。以下为 Windows USB DFU 示例；将 COM3 替换为实际日志串口，其他参数参见一站式 CLI 开发环境使用指南。

fbb flash -f "$env:FBB_SDK_DIR\output\3322\fwpkg\diting-community.fwpkg" --chip 3322 -d --timeout 180
fbb monitor --port COM3 --baud 750000

使用方式

AT+SYSTICKTEST

预期结果

实际增量可能受任务调度影响而略大于 20 ms：

[DRV][SYSTICK] delta=20ms
[DRV][SYSTICK] PASS
OK

需要一次性检查 Systick、Systime、TCXO 等板载能力时，也可以执行 AT+DRIVERSELFTEST。

文件结构与代码走读

文件职责

文件	职责	关键内容
`systick_demo.c`	读取毫秒计数、等待并校验增量	`diting_systick_demo_run()`
`systick_demo.h`	公开运行和 AT 注册接口	`at_diting_systick_example_cmd_register()`
`CMakeLists.txt`	定义独立组件和注册宏	`diting_systick_sample`、`AT_DITING_EXAMPLE_SYSTICK_TEST`
`README.md`	说明运行方法和预期结果	`AT+SYSTICKTEST`

核心流程

bool diting_systick_demo_run(void)
{
    uint64_t before = uapi_systick_get_ms();
    (void)osal_msleep(SYSTICK_DEMO_DELAY_MS);
    uint64_t delta = uapi_systick_get_ms() - before;
    printf("[DRV][SYSTICK] delta=%llums\n", (unsigned long long)delta);
    return delta >= SYSTICK_DEMO_DELAY_MS;
}

这里使用 osal_msleep() 让出 CPU，Systick 只负责提供前后计数。判断条件使用“不小于 20 ms”，避免任务调度造成的正常延迟被误判为失败。AT 处理函数输出单项结果，聚合自测通过同一公开函数复用这段逻辑。

基于 Systick Demo 开发自己的应用

复制 samples/native_samples/systick，修改组件名和构建开关，保留 diting_systick_demo_run() 这类可直接调用的运行函数。
从应用任务、系统服务或 app_run 启动入口调用运行函数。
根据精度要求选择 uapi_systick_get_s()、uapi_systick_get_ms() 或 uapi_systick_get_us()。
测量任务执行时间时只包围目标代码；需要主动延时时，根据场景选择 OS 睡眠或 Systick 延时接口。
不要将任务调度延迟等同于 Systick 误差，应给验收范围保留合理裕量。
在上层 CMake 和目标配置中增加新组件入口。

需要串口触发板端回归时，可再配置 AT 命令名、命令 ID 和 AT 适配层注册；业务计时功能不依赖该调试入口。

功能描述

Systick模块提供的接口：

接口名称	功能简述	API文档
uapi_systick_init	初始化Systick模块	systick.md
uapi_systick_get_count	获取Systick当前计数值	systick.md
uapi_systick_get_s	获取Systick当前计数秒值	systick.md
uapi_systick_get_ms	获取Systick当前计数毫秒值	systick.md
uapi_systick_get_us	获取Systick当前计数微秒值	systick.md
uapi_systick_count_clear	清除Systick计数值	systick.md
uapi_systick_delay_s	按秒数延时	systick.md
uapi_systick_delay_ms	按毫秒数延时	systick.md
uapi_systick_delay_us	按微秒数延时	systick.md
uapi_systick_delay_count	按计数值延时	systick.md

开发指引

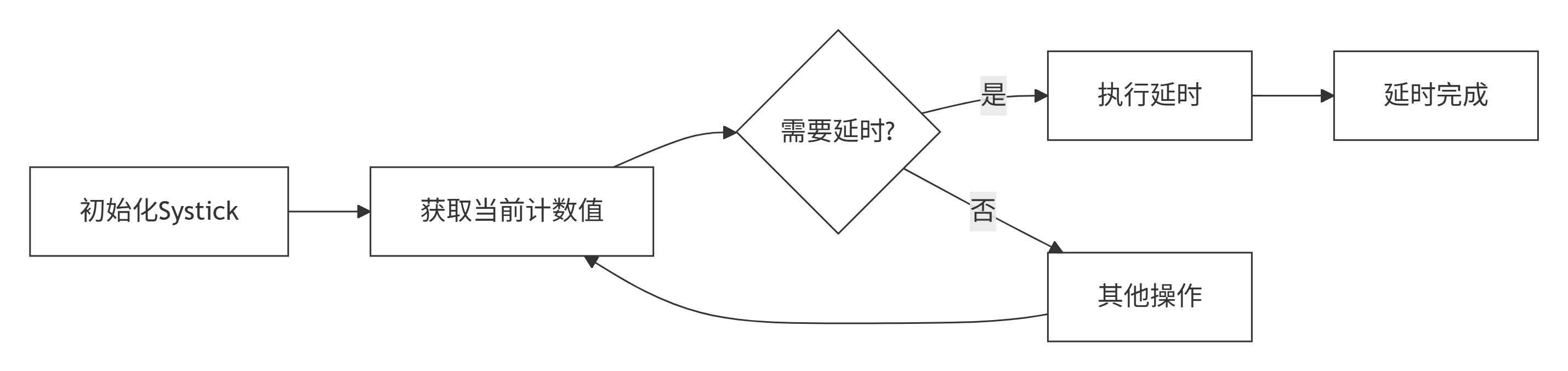

操作流程

初始化Systick

uapi_systick_init();

获取计数值

uint64_t count;
count = uapi_systick_get_count();
PRINT("Systick count: %llu\r\n", count);

获取时间值

uint64_t seconds;
uint64_t milliseconds;
uint64_t microseconds;

seconds = uapi_systick_get_s();
milliseconds = uapi_systick_get_ms();
microseconds = uapi_systick_get_us();

PRINT("Time: %llu s, %llu ms, %llu us\r\n", seconds, milliseconds, microseconds);

清除计数

errcode_t ret;
ret = uapi_systick_count_clear();
if (ret != ERRCODE_SUCC) {
    return ret;
}

延时功能

// 延时1秒
uapi_systick_delay_s(1);

// 延时100毫秒
uapi_systick_delay_ms(100);

// 延时1000微秒
uapi_systick_delay_us(1000);

// 按count延时（count数取决于时钟频率）
uapi_systick_delay_count(32768);  // 约1秒（基于32.768kHz）

延时验证示例

void test_systick_delayms(void)
{
    uint64_t count_before_delay_count;
    uint64_t count_after_delay_count;

    /* systick模块初始化 */
    uapi_systick_init();

    /* 通过count数差值验证延迟时间 */
    count_before_delay_count = uapi_systick_get_count();
    uapi_systick_delay_ms(1000);  // 延时1秒
    count_after_delay_count = uapi_systick_get_count();

    printf("test case delay count %lu.\r\n",
           count_before_delay_count - count_after_delay_count);

    return;
}

注意事项

时钟源：基于外部32.768kHz晶振或内部32kHz时钟
计数频率：32.768kHz时，每计数一次约30.5μs
溢出：计数值类型为uint64_t，溢出概率极低

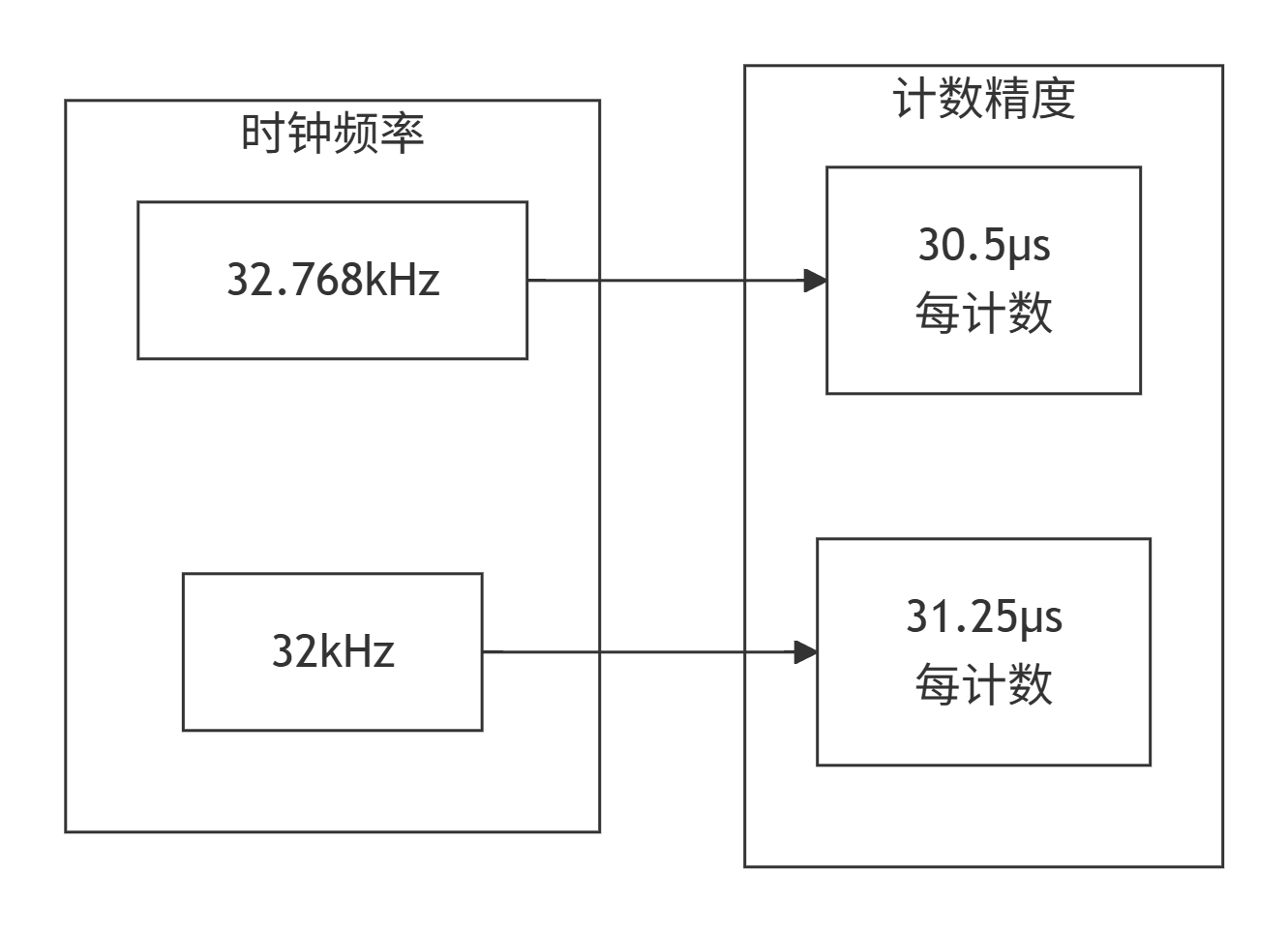

延时精度：受时钟源精度影响

**延时精度**：受时钟源精度影响

延时时间计算：

延时1秒 ≈ 32768 count（基于32.768kHz）
延时1ms ≈ 32.768 count
延时1μs ≈ 0.032768 count
