Hi35xxVxxx 安全子系统使用说明

前言

产品版本

与本文档相对应的产品版本如下。

产品名称

产品版本

Hi3519D

V500

Hi3516D

V500

Hi3516C

V608

Hi3516C

V610

Hi3511C

V100

读者对象

本文档(本指南)主要适用于以下工程师:

  • 技术支持工程师
  • 软件开发工程师

修改记录

文档版本

发布日期

修改说明

00B01

2026-06-30

第1次临时版本发布

概述

芯片提供丰富的安全特性,包括一系列硬件、固件和软件,以支持客户构建安全可信的设备。主要的安全特性如下:

  • 支持One Time Programmable(OTP),用于存储包括设备安全启动验签的ECC 公钥哈希、多组对称根密钥、SoC安全相关的各种控制信息,以及用户自定义数据等。
  • 支持基于OTP对称根密钥进行密钥派生。支持对烧录到OTP的根密钥的加扰保护;密钥派生过程中所有的明文密钥软件不可见。派生后的明文密钥可送给对称密码算法加速器进行安全的密码计算。
  • 支持硬件真随机数。
  • 支持RSA, ECC, SM2等非对称密码算法的加速。
  • 支持AES, SM4等对称密码算法的加速。
  • 支持SHA2, SM3等杂凑密码算法的加速。
  • 支持基于硬件可信根的安全启动:支持安全镜像逐级校验;支持镜像加密可选择;支持TEE/REE信任链分离;安全启动镜像和非安全启动镜像格式统一,即安全启动没有使能的情况下,非加密的安全启动镜像也可以正常启动。
  • 支持ARM TrustZone,支持安全、非安全内存地址隔离。客户可构建TEE安全方案。
  • 支持JTAG分级保护。

OTP

简介

OTP是一种非易失性存储器,其主要特性是对应存储空间的内容由0写为1之后,或者写入后锁定,就不能再次更改。 OTP 包含如下几大区域:

  1. 存放SoC各种密钥的区域:包括存放安全启动的根公钥哈希值(受限可读),存放保护多个对称密码算法根密钥。密钥区域一旦发起写入操作,自行锁定不可再更改。

    芯片可存放各组根公钥哈希值,用于安全启动校验。包括:芯片厂商根公钥哈希(已预置),OEM根公钥哈希和第三方双签名根公钥哈希。客户可根据产品实际需要,选择合适的根公钥(通过OTP选择)。

    加解密根密钥:芯片预留OEM可烧写的对称密码根密钥OTP空间,如:Hi3516CV610 和 Hi3511CV100 中预留 oem_rootkey OEM可以利用这里面的一个或者多个根密钥,分别派生出不同的密钥保护密钥和工作密钥。这些密钥区域可以通过对应的OTP烧写接口烧写,一旦写入,硬件自行锁定,不可更改。写入的内容也不能通过软件方式或JTAG接口读取得到。

    芯片预置一个芯片厂商TEE对称密码算法加解密的根密钥,用户可根据实际需要选择使用(通过OTP选择)。

  2. SoC重要特性/功能开关控制区域(含单bit控制区域和多bit控制区域):SoC大多数重要的特性,都可以通过OTP来控制,以提高产品应用的灵活性。比如:安全启动使能,安全启动镜像是否加密,安全启动是否启动冗余备份,是否使能TEE等等。特性/功能开关控制区域,在烧写好目标值之后,都可以选择将其锁定,避免后续非法篡改。建议客户在最终产品发布前,将所有的特性/功能开关位对应的值设置好,并按需锁定。

  3. 用户自定义区域(仅Hi3519DV500支持):芯片集成了约25Kbit的用户自定义OTP区域,用以存放用户数据。

    用户自定义区域还包含了一个128bit的版本控制区域:版本控制区域用于存放重要版本标识,防止版本回滚攻击。即防止攻击者利用有安全漏洞的老的合法镜像重新升级,实现重放攻击。版本控制区域不能锁定,每一个控制位都只能由0写到1,一旦写入1后,便不可再更改(one way 模式)。

    在 SDK 包中,提供了OTP相关的读写接口。详细请参考本文“OTP字段定义”以及文档《安全子系统 API 参考》。

    须知:

    • 所有的OTP控制位,无论默认值是否满足实际应用,请全部重新烧写锁定,保证设备安全。
    • 文档中未列出的OTP控制位不代表是保留可用的,有可能已经被芯片厂商用于可靠量产等目的,不可随意烧写。
    • OTP 仅在重新上电或看门狗复位后生效。U-Boot 下已提供看门狗复位命令即 dog_reset 命令。

OTP字段定义

OTP位域属性说明

LOCK属性说明
  • Oneway属性:具有此属性的位域未烧写为1的bit都可以在下一次继续烧写,直到所有bit都烧为1;lock使能位不会锁定此属性的位域;
  • lockable属性:lockable属性的相关位域在锁定前与oneway属性一致,烧写对应的lock位后,即使没烧写过的bit也不能再次烧写;建议lockable属性的位域,烧写值后对对应的位域进行锁定,防止被修改。
Load shadow属性说明

Y:芯片上电硬复位后OTP的值会自动加载到对应的寄存器(shadow寄存器);shadow寄存器区域有自己的基地址,而偏移地址与OTP fuse所在的OTP memory地址完全一致。每次烧写OTP后,必须重新上下电才能从shadow寄存器读到刷新后的值;

N:OTP位域无对应的shadow寄存器。

密钥、根公钥HASH区域

字段名称

位宽(bit)

load shadow属性

Lock属性

OTP地址

对应Locker所在 OTP地址

说明

tee_hash_flash_root_key

256

N

Lockable;

Lock粒度:1 bit lock 128 bit

0x40~0x5f

0x1fb bit 4~5

TEE根公钥sha256或SM3。用于TEE镜像的安全启动信任链校验

ree_hash_flash_root_key

256

N

Lockable;

Lock粒度:1 bit lock 128 bit

0x60~0x7f

0x1fb bit 6~7

REE根公钥sha256或SM3。用于REE镜像的安全启动信任链校验

tp_hash_flash_root_key

256

N

Lockable;

Lock粒度:1 bit lock 128 bit

0x80~0x9f

0x1fc bit 0~1

仅Hi3519DV500支持。

第三方根公钥sha256或SM3(用于安全启动双签名)

soc_hash_flash_root_key

256

N

Lockable;

Lock粒度:1 bit lock 128 bit

0x80~0x9f

0x1fc bit 0~1

仅Hi3516CV610支持。

芯片厂商根公钥sha256或者SM3(作为芯片厂商为TEE owner时校验TEE镜像的根公钥)

obfu_mrk0

128

Y

Lockable;

Lock粒度:1 bit lock 128 bit

0xa0~0xaf

0x1fc bit2

芯片厂商主对称根密钥,由芯片厂商在芯片出厂前提前预置好。软件不可读取。由芯片厂商烧写并管理, OEM 不可操作。

obfu_mrk1

128

Y

Lockable;

Lock粒度:1 bit lock 128 bit

0xb0~0xbf

0x1fc bit3

OEM主对称根密钥,主要用于功能JTAG调试密钥派生,安全启动镜像解密key派生以及OEM厂商高安全级别业务硬件key派生。软件不可读取

obfu_mrk2

128

Y

Lockable;

Lock粒度:1 bit lock 128 bit

0xc0~0xcf

0x1fc bit4

仅Hi3519DV500支持。

第三方主对称根密钥,可用于AI模型加密密钥派生,由芯片厂商在芯片出厂前提前预置好。软件不可读取

obfu_usk

128

Y

Lockable;

Lock粒度:1 bit lock 128 bit

0xd0~0xdf

0x1fc bit5

仅Hi3519DV500支持。

OEM芯片唯一根密钥(没有强制要求烧写唯一值到此位域,只是作为推荐,OEM也可自行管理并且定制此根密钥的使用用途)。软件不可读取。用于实现 HUK 功能,即硬件唯一密钥。仅支持板端加密板端解密,不支持 PC 端加密板端解密或板端加密 PC 端解密。

obfu_rusk

128

Y

Lockable;

Lock粒度:1 bit lock 128 bit

0xe0~0xef

0x1fc bit6

仅Hi3519DV500支持。

随机芯片唯一根密钥(没有强制要求烧写随机唯一值到此位域,但建议烧写唯一随机值到此位域,以实现最高安全等级的安全存储数据保护方案),主要用于派生芯片安全存储密钥。软件不可读取。只有 TEE 能够烧写并使用。

oem_rootkey1

128

Y

Lockable;

Lock粒度:1 bit lock 128 bit

0xd0~0xdf

0x1fc bit5

仅Hi3516CV610支持。

OEM主对称根密钥,由OEM自定义其用途。软件不可读取

oem_rootkey2

128

Y

Lockable;

Lock粒度:1 bit lock 128 bit

0xe0~0xef

0x1fc bit6

仅Hi3516CV610支持。

OEM主对称根密钥,由OEM自定义其用途。软件不可读取

密钥区域软件不可访问,根公钥HASH区域可以通过下面OTP API接口访问:

td_s32 ot_mpi_otp_read_word(td_u32 offset, td_u32 *data); td_s32 ot_mpi_otp_read_byte(td_u32 offset, td_u8 *data); td_s32 ot_mpi_otp_write_byte(td_u32 offset, td_u8 data);

详细请参考《安全子系统API参考》

可锁定的控制区域

字段名称

位宽(bit)

load shadow属性

Lock属性

OTP地址

对应Locker所在 OTP地址

说明

scs_alg_sel

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x0 bit0

0x1f0 bit0

安全启动算法模式选择。

0:选择ECC256+SHA256作为安全启动镜像验签算法,使用AES作为安全启动镜像解密算法;

1:选择SM2+SM3作为安全启动镜像验签算法,使用SM4作为安全启动镜像解密算法;

rkp_deob_alg_sel

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x0 bit2

0x1f0 bit2

仅Hi3519DV500支持。

对称根密钥混淆算法选择

0:选择AES作为对称根密钥混淆算法;

1:选择SM4作为对称根密钥混淆算法。

wfi_wdg_rst_en

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x0 bit5

0x1f0 bit5

当bootrom因校验失败而进入WFI模式前,是否使能watchdog看门狗。

0:不使能

1:使能

dice_cdi_enable

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x0 bit6

0x1f0 bit6

仅Hi3519DV500支持。

是否使能计算DICE CDI的功能。

0:不使能

1:使能

boot_backup_enable

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x0 bit7

0x1f0 bit7

是否支持备份boot镜像功能。

0:不使能

1:使能

sm4_disable

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x3 bit1

0x1f3 bit1

SM4算法禁用标记

0:SM4算法可用

1:SM4算法禁用

sm3_disable

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x3 bit2

0x1f3 bit2

SM3算法禁用标记

0:SM3算法可用

1:SM3算法禁用

sm2_disable

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x3 bit3

0x1f3 bit3

SM2算法禁用标记

0:SM2算法可用

1:SM2算法禁用

otp_pcie_ep_boot_disable

1

Y

lockable;

Lock粒度:1 bit lock 1 bit

0x3 bit5

0x1f3 bit5

PCIe EP模式启动使能控制

0: 允许PCIe EP模式启动方式

1: 禁止PCIe EP模式启动方式

tee_dec_enable

4

Y

lockable;

Lock粒度:1 bit lock 4 bit

0x6 bit3-0

0x1f4 bit4

TEE boot镜像是否需要解密标记

0:TEE镜像不需要解密

其他:TEE镜像需要解密

ree_dec_enable

4

Y

lockable;

Lock粒度:1 bit lock 4 bit

0x6 bit7-4

0x1f4 bit5

REE boot镜像是否需要解密标记

0:REE镜像不需要解密

其他:REE镜像需要解密

soc_tee_enable

8

Y

lockable;

Lock粒度:1 bit lock 8 bit

0x12

0x1f7 bit2

使能TEE特性标记

0x42:不使能TEE(芯片出厂默认值)

其他:使能TEE

tp_verify_enable

8

Y

lockable;

Lock粒度:1 bit lock 8 bit

0x15

0x1f7 bit5

使能第三方公钥校验镜像的标记

0x42:不使能第三方公钥校验(芯片出厂默认值)

其他:使能第三方公钥校验

ree_verify_enable

8

Y

lockable;

Lock粒度:1 bit lock 8 bit

0x16

0x1f7 bit6

使能REE公钥校验镜像的标记

0x42:不使能REE公钥校验(芯片出厂默认值)

其他:使能REE公钥校验

tee_verify_enable

8

Y

lockable;

Lock粒度:1 bit lock 8 bit

0x17

0x1f7 bit7

使能TEE公钥校验镜像的标记

0x42:不使能TEE公钥校验(芯片出厂默认值)

其他:使能TEE公钥校验

单比特控制的区域可以通过下面OTP API接口访问:

td_s32 ot_mpi_otp_read_word(td_u32 offset, td_u32 *data); td_s32 ot_mpi_otp_read_byte(td_u32 offset, td_u8 *data); td_s32 ot_mpi_otp_write_byte(td_u32 offset, td_u8 data);

详细请参考《安全子系统 API 参考》

单比特控制的区域,OTP对应的值,会在其对应的shadow寄存器中体现出来。

不可锁定的控制区域

字段名称

位宽(bit)

load shadow属性

Lock属性

OTP地址

说明

uart_halt_interval

2

Y

oneway

0x1e0 bit3-2

bootrom等待UART连接超时时间设置

0x0:32ms超时时间

0x1:2ms超时时间

0x2:5ms超时时间

0x3:16ms超时时间

sec_boot_dbg_lv

2

Y

oneway

0x1e1 bit1-0

bootrom安全启动打印信息级别配置。

0x0:使能安全启动打印,且可通过串口输出打印信息

0x1:使能安全启动打印,但不可通过串口输出,只能通过软件或者JTAG读取异常错误码信息。

其他:关闭安全启动打印

uart_selfboot_disable

1

Y

oneway

0x1e1 bit4

标志是否可以从UART升级镜像。

0:可以从UART升级;

1:禁止从UART升级。

sdio_selfboot_disable

1

Y

oneway

0x1e1 bit6

仅Hi3519DV500支持。

标志是否可以从SDIO升级镜像。

0:可以从SDIO升级;

1:禁止从SDIO升级。

sdio0_selfboot_disable

1

Y

oneway

0x1e1 bit3

仅Hi3516CV610支持。

标志是否可以从SDIO0升级镜像。

0:可以从SDIO0升级;

1:禁止从SDIO0升级。

sdio1_selfboot_disable

1

Y

oneway

0x1e1 bit6

仅Hi3516CV610支持。

标志是否可以从SDIO1升级镜像。

0:可以从SDIO1升级;

1:禁止从SDIO1升级。

usb_selfboot_disable

1

Y

oneway

0x1e1 bit5

标志是否可以从USB Device升级镜像。

0:可以从USB Device升级;

1:禁止从USB Device升级。

func_jtag_mode

8

Y

oneway

0x1e5

功能JTAG(用于调试CPU)模式控制。

0x42:打开;

0x63:密码保护;

其他:关闭。

dft_test_jtag_mode

8

Y

oneway

0x1e6

DFT JTAG模式控制。DFT JTAG只用于芯片生产故障诊断。

0x42:打开;

0x63:密码保护;

其他:关闭。

tee_priv_dbg_mode

2

Y

oneway

0x1e7 bit1-0

TEE 调试JTAG(用于调试TEE CPU)模式控制,此控制仅在soc_tee_enable为非0x42(TEE使能)时有效。

0x0:状态取决于tee_priv_dbg_mode_ext

其他:关闭

tee_priv_dbg_mode_ext

2

Y

oneway

0x1e8 bit3-2

TEE调试模式控制扩展位域,此控制仅在soc_tee_enable为非0x42(TEE使能)时有效。

0x1:TEE调试模式为打开(芯片出厂默认值)

0x3:TEE调试模式为密钥保护;

其他:无效(因为出厂值为0x1,所以也不可能出现其他值)

cw_crc_rd_disable

8

Y

oneway

0x1ed

是否使能KLAD计算结果的CRC,调试场景使用

0x42:使能,计算CRC且CRC结果可回读;(芯片出厂默认值)

其他:关闭,不计算CRC。

多比特控制区域可通过如下OTP API访问:

td_s32 ot_mpi_otp_read_word(td_u32 offset, td_u32 *data); td_s32 ot_mpi_otp_read_byte(td_u32 offset, td_u8 *data); td_s32 ot_mpi_otp_write_byte(td_u32 offset, td_u8 data);

多比特控制区域可读可写。其中oneway属性的区域,不可锁定,通过API获得的锁定状态无意义。

用户自定义区域

字段名称

位宽(bit)

load shadow属性

Lock属性

OTP地址

对应Locker所在 OTP地址

说明

msid

32

N

lockable;

Lock粒度:1bit lock32 bit

0x30~0x33

0x1fb bit0

市场区域ID,由客户自定义

params_ver

32

N

oneway

0x1cc~0x1cf

不涉及

参数区key和镜像版本号

ree_boot_ver

32

N

oneway

0x1d0~0x1d3

不涉及

REE boot key和镜像版本号

ree_app_ver

32

N

oneway

0x1d4~0x1d7

不涉及

REE应用key和镜像版本号

tp_key_ver

4

N

oneway

0x1df bit3-0

不涉及

第三方校验公钥版本号

ree_user_data

20480

N

oneway

0x600~0xfff

不涉及

仅Hi3519DV500支持。

用户自定义数据区,此区域没有访问限制,TEE、REE都可以访问。

tee_boot_ver

16

N

oneway

0x1b0~0x1b1

不涉及

TEE boot key和镜像版本号,TEE可读写,REE只读

tee_os_ver

64

N

oneway

0x1b8~0x1bf

不涉及

TEE OS key和镜像版本号,TEE可读写,REE只读

sec_storage_ver

32

N

oneway

0x1c0~0x1c3

不涉及

安全存储数据版本号,TEE可读写,REE只读

nnie_model_ver

32

N

oneway

0x1c4~0x1c7

不涉及

安全AI模型版本号,TEE可读写,REE只读

tee_user_data

8192

N

oneway

0x200~0x5ff

不涉及

仅Hi3519DV500支持。

用户自定义数据区,只能被TEE访问

用户自定义区域可通过如下OTP API访问:

td_s32 ot_mpi_otp_read_word(td_u32 offset, td_u32 *data); td_s32 ot_mpi_otp_read_byte(td_u32 offset, td_u8 *data); td_s32 ot_mpi_otp_write_byte(td_u32 offset, td_u8 data);

用户自定义区域可写可读,其中oneway属性的区域,不可锁定,通过API获得的锁定状态无意义。

须知:

配置JTAG安全模式时,请注意以下事项:

  • jtag_prt_mode字段为oneway属性(为0的bit可以烧写为1,直到所有bit都为1),其他字段只要写过一次即锁定;
  • jtag_prt_mode可以向更高密级配置:JTAG OPEN →JTAG PASSWORD → JTAG CLOSE。

shadow寄存器

shadow寄存器基址为0x101E_0000,偏移地址与OTP地址一致。

举例说明:比如soc_tee_enable这个OTP位域,其OTP地址为0x12,shadow属性为Y,即表示会上电自动加载到shadow寄存器,因此shadow寄存器的地址为0x101E_0010 的bit[23:16]。

shadow寄存器为只读寄存器,不支持直接通过写shadow寄存器来烧写对应的OTP。

硬件真随机数

TRNG

TRNG模块能够生成真随机数。产生的真随机数符合AIS-31和SP800、GMT 0005-2012的随机测试规范。

TRNG具体应用方法,请参考文档《安全子系统 API 参考》

密钥管理

Hi3519DV500:

密钥管理分为三级,分别为RKP、一级KLAD、二级KLAD,增强了密钥安全强度。密钥经三级密钥管理后,生成明文的工作密钥,并送给加解密引擎(SPACC),实现对最终的数据加解密运算。明文的工作密钥不会出现在内存中,确保不会被泄露。

Hi3516CV610、Hi3511CV100:

密钥管理只有一级RKP,生成明文的工作密钥,并送给加解密引擎(SPACC),实现对最终的数据加解密运算。明文的工作密钥不会出现在内存中,确保不会被泄露。

KDF

Hi3519DV500:

KDF模块从OTP中获取对称根密钥,并对根密钥做一次解混淆。驱动根据用户输入的派生材料派生ROOT KEY,并将ROOT KEY传递给一级KLAD。ROOT KEY存储在硬件中,不会泄露。KDF的具体规格:

  • 使用RFC 8018 PBKDF2作为派生算法,PRF使用HMAC-SHA256。
  • 支持从OTP中获取对称根密钥。
  • 支持对称根密钥解混淆。
  • 支持根据不同的使用场景派生不同的ROOT KEY。

Hi3516CV610、Hi3511CV100:

KDF模块从OTP中获取对称根密钥。驱动根据用户输入的派生材料派生ROOT KEY,并将ROOT KEY作为工作密钥。ROOT KEY存储在硬件中,不会泄露。KDF的具体规格:

  • 使用RFC 8018 PBKDF2作为派生算法,PRF使用HMAC-SHA256。
  • 支持从OTP中获取对称根密钥。
  • 支持根据不同的使用场景派生不同的ROOT KEY。

一级KLAD

说明:

Hi3516CV610、Hi3511CV100不支持一级KLAD。

一级KLAD从RKP模块中获取ROOT KEY,并将受保护的一级密钥解密,传递给二级KLAD。解密后的一级密钥存储在硬件中,不会泄露。一级KLAD的具体规格:

  • 支持AES 128 ECB算法。
  • 支持受保护的一级密钥长度为128bits。

二级KLAD

说明:

Hi3516CV610、Hi3511CV100不支持二级KLAD。

二级KLAD从一级KLAD获取解密后的密钥,并将受保护的二级密钥解密(明文的工作密钥),传递给加解密引擎(SPACC)。明文的工作密钥存储在硬件中,不会泄露。二级KLAD的具体规格:

  • 支持AES 128 ECB算法。
  • 支持受保护的二级密钥长度为128/256bits。

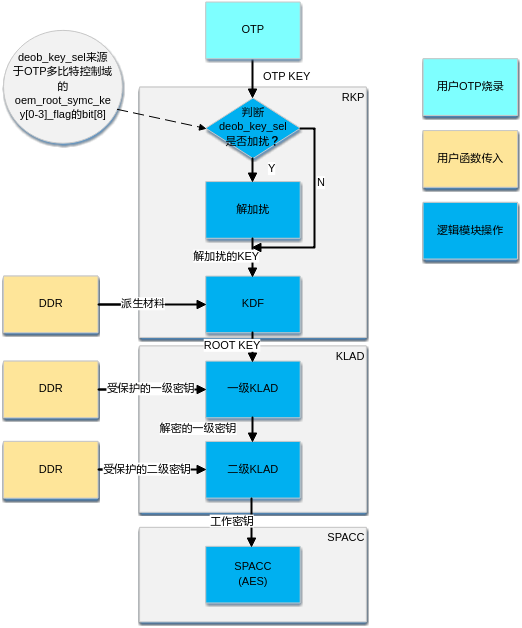

为详细了解密钥管理中RKP、一级KLAD、二级KLAD与OTP、SPACC之间的关系,请参考图1。

图 1 密钥管理原理图

KM具体应用方法,请参考文档《安全子系统 API 参考》。

硬件非对称密码算法

PKE

注意:

  • RSA2048及PKCS#1 V1.5填充为弱密码算法,建议正式商用的产品不使用
  • NIST FIPS 186 - 4 P 256/384/521曲线算法为弱密码算法,建议正式商用的产品不使用
  • Hi3516CV610、Hi3511CV100不支持RFC 8032 - ED25519和RFC 7748 - Curve25519。

PKE模块实现了RSA算法,ECC算法和SM2算法,同时提供密钥协商功能,椭圆曲线上点的验证功能与大数运算功能。

  • RSA是一种非对称密码算法,通过模幂计算实现加解密,常用于对数据进行数字签名和签名验证。PKE模块支持RSA2048/3072/4096,算法实现符合PKCS#1 V1.5/2.1标准。具体规格:

    • 支持2048bit、3072bit和4096bit的密钥位宽。
    • 2048密钥位宽公钥加解密性能最低为10 bps。
    • 支持RSA内部密钥RAM、报文RAM和结果RAM清零。
  • ECC算法是一种椭圆曲线非对称密码算法,常用于对数据进行签名验签。具体规格:

    • 支持 RFC 5639 - Brainpool 256/384/512、NIST FIPS 186 - 4 P 256/384/521 和 RFC 8032 - ED25519(即EDDSA)的私钥签名和公钥验签。
    • 支持密钥位宽256/384/512(521)。
  • 支持GM/T 0010-2012 - SM2算法。

  • 密钥协商功能支持公私钥对的生成、由给定的私钥生成对应的公钥以及密钥交换(ECDH)。具体规格:

    • 支持RFC 5639 - Brainpool 256/384/512、NIST FIPS 186 - 4 P 256/384/521、RFC 7748 - Curve25519、 RFC 8032 - ED25519(即EDDSA)的公私钥对生成,及由给定的私钥生成其对应的公钥。
    • 支持RFC 5639 - Brainpool 256/384/512、NIST FIPS 186 - 4 P 256/384/521、RFC 7748 - Curve25519的密钥交换(ECDH)。
  • 曲线上点的验证功能支持验证给定的点是否在对应的曲线上。具体规格:

    支持RFC 5639 - Brainpool 256/384/512、NIST FIPS 186 - 4 P 256/384/521和SM2的点是否在曲线上的验证。

  • 大数运算功能支持多种算子的大数运算。具体规格:

    • 支持256/384/521/2048/3072/4096位的模加、模减、模乘和模运算。
    • 支持256/384/521的模逆、乘法运算;支持密钥位宽为256位的Curve25519蒙哥马利点乘。
    • 支持密钥位宽为256位的ED25519 ED点乘。
    • 支持密钥位宽为256/384/521位的ED点加(Uranus ES不支持)。
    • 支持密钥位宽为256/384/521位的ECC点乘、点加、倍点运算。
    • 支持2048/3072/4096位的模幂运算。
  • PKE具体应用方法,请参考文档《安全子系统 API 参考》。

对称密码算法和HASH算法

SPACC

注意:

  • AES ECB模式及TDES算法为弱密码算法,建议正式商用的产品不使用。
  • Hi3519DV500不支持密钥长度为192的算法。
  • Hi3516CV610、Hi3511CV100只支持SHA256和SM3哈希算法。

SPACC模块实现了TDES对称密码算法、AES对称密码算法、国密算法和HASH摘要算法。

AES算法的实现符合FIPS 197 标准;AES 的工作模式符合NIST special800-38a 标准。

SHA算法实现符合FIPS180-2标准,HMAC_SHA算法实现符合RFC2104标准。

具体规格:

  • 支持AES ECB/CBC/OFB/CFB/CTR/CCM/GCM。
  • 支持AES128/192/256。
  • 支持国密算法SM4 ECB/CBC/OFB/CFB/CTR。
  • 支持SHA256、HMAC-SHA256、SHA384、HMAC-SHA384、SHA512、HMAC-SHA512。
  • 支持国密算法SM3、HMAC-SM3

  • AES算法和HMAC算法支持基于硬件根密钥派生工作密钥进行加解密(如二级KLAD)

  • SPACC模块的具体应用方法,请参考文档《安全子系统 API 参考》。

密钥衍生算法

PBKDF2

说明:

Hi3516CV610、Hi3511CV100只支持SHA256、SM3算法。

密钥衍生模块实现了PBKDF2算法。PBKDF2常用于对密码进行加密。具体规格:

支持使用HMAC-SHA256、HMAC-SHA384、HMAC-SHA512进行散列

PBKDF2算法的具体应用方法,请参考文档《安全子系统 API 参考》。

安全启动

Hi35xxVxx 支持基于芯片硬件可信根的安全启动。支持对U-Boot,TEE OS进行验签,加解密。内核镜像和文件系统的验签和加解密可在U-Boot中定制化修改。支持OEM和第三方双签名。芯片OTP中存储public key的hash值作为安全启动签名校验的起点(可信根)。OTP中的可信根以及数据加解密根密钥完全由客户自行管理并烧录,并受硬件保护,软件不可读写。

安全启动流程分为两部分,一部分固化在芯片内,称为BOOTROM;一部分在软件中实现,称为Secure BOOT或GSL。BOOTROM流程不可篡改。GSL由BOOTROM验签,GSL流程安全性由BOOTROM保证。GSL负责实现对后续镜像的验签功能,进而保证全部启动通路的安全性。

强烈建议在产品开发中使用安全启动。安全启动更详细的信息,请参考文档《Hi35xxVxx 安全启动使用指南》。

Linux 启动后快速补充熵池

Linux启动后,内核熵池处于未满的状态,此时读取/dev/random节点会发生阻塞,读取/dev/urandom节点的随机数质量又可能无法保证,这将导致一些依赖“内核熵池已满”条件的操作无法执行,此处提供一种在Linux内核启动后快速为内核熵池高质量补充熵的操作示例。

  1. 编译内核:以musl工具链为例。

    • 开启内核硬件随机数模块编译选项:

      cd third_party/linux/linux-5.10.y

      make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- menuconfig //使能Hardware Random Number Generator Core support

    • 进入配置选择页面,依次进入Device Drivers->Character devices->Hardware Random Number Generator Core support,按Y选中保存并退出

    • make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- savedefconfig //生成defconfig文件
    • cp defconfig arch/arm/configs/hi35xxvxx_new_defconfig //将生成的defconfig文件拷贝为新的defconfig文件
    • 编译内核

      cd boards/dmeb

      make KERNEL_CFG=hi35xxvxx_new_defconfig kernel DEBUG=1 -j

    • 烧录uImage镜像,启动后单板上应可见/dev/hwrng设备节点。

  2. 编写增熵用的用户态程序。以下为伪代码实现流程,是一种通用的增熵方法,如有其他高质量熵源,同样可以使用类似的方法为内核快速补熵:

    /*
     The value can be obtained by reading the
     /proc/sys/kernel/random/poolsize file, and
     its unit is in bits.
    */
    Define constant MAX_ENTROPY_POOL_SIZE as 256

    /*
     Please ensure that this value multiplied by 8 is
     greater than or equal to MAX_ENTROPY_POOL_SIZE,
     and the unit of this value is in bytes.
    */
    Define constant MAX_RANDOM_BUF_SIZE as 32

    Define structure entropy {
        Integer variable entropy_count
        Integer variable buf_size
        Byte buffer pointer buf
    }

    Function main() {
        Define integer variables ret, hwrng_fd, rand_fd
        Define integer variable rd
        Define structure variable ent
        Define byte buffer buf[with size MAX_RANDOM_BUF_SIZE]

        Set ent.entropy_count to MAX_ENTROPY_POOL_SIZE
        Set ent.buf_size to MAX_RANDOM_BUF_SIZE
        Set ent.buf to the address of buf

        Open file "/dev/random" in write mode, store file descriptor in rand_fd
        If rand_fd < 0, then {
            Output error "Failed to open /dev/random!"
            Exit the program
        }

        Open file "/dev/hwrng" in read mode, store file descriptor in hwrng_fd
        If hwrng_fd < 0, then {
            Output error "Failed to open /dev/hwrng!"
            Close rand_fd
            Exit the program
        }

        Read MAX_RANDOM_BUF_SIZE bytes from hwrng_fd into buffer buf, save the number of bytes read into rd
        If rd < 0, then {
            Output error "Failed to read /dev/hwrng!"
            Close rand_fd
            Close hwrng_fd
            Exit the program
        }

        Perform ioctl operation, add bytes from buffer buf to the entropy pool, command is RNDADDENTROPY
        If ret < 0, then {
            Output error "Failed to add entropy to the pool!"
            Close rand_fd
            Close hwrng_fd
            Exit the program
        }

        Close hwrng_fd
        Close rand_fd

        Output "Entropy added successfully."

        Return 0
    }


    上述伪代码的工作流程可概括为两步,第一步从/dev/hwrng节点获取高质量熵,第二步通过对/dev/random节点进行IOCTL将熵补充进熵池。以下为伪代码的一种参考示例:

    #include <linux/random.h>
    #include <unistd.h>
    #include <stdio.h>
    #include <fcntl.h>
    #include <stdlib.h>
    #include <sys/ioctl.h>

    /*
     The value can be obtained by reading the
     /proc/sys/kernel/random/poolsize file, and
     its unit is in bits.
    */
    #define MAX_ENTROPY_POOL_SIZE 256

    /*
     Please ensure that this value multiplied by 8 is
     greater than or equal to MAX_ENTROPY_POOL_SIZE,
     and the unit of this value is in bytes.
    */
    #define MAX_RANDOM_BUF_SIZE 32

    typedef struct entropy {
        int entropy_count;
        int buf_size;
        unsigned char *buf;
    } entropy;

    int main()
    {
        int ret, hwrng_fd, rand_fd;
        ssize_t rd;
        struct entropy ent;
        unsigned char buf[MAX_RANDOM_BUF_SIZE];

        ent.entropy_count = MAX_ENTROPY_POOL_SIZE;
        ent.buf_size = MAX_RANDOM_BUF_SIZE;
        ent.buf = buf;

        rand_fd = open("/dev/random", O_WRONLY);
        if (rand_fd < 0) {
            perror("Failed to open /dev/random!\n");
            exit(1);
        }
        hwrng_fd = open("/dev/hwrng", O_RDONLY);
        if (hwrng_fd < 0) {
            perror("Failed to open /dev/hwrng!\n");
            close(rand_fd);
            exit(1);
        }

        // read MAX_RANDOM_BUF_SIZE bytes from /dev/hwrng
        rd = read(hwrng_fd, buf, MAX_RANDOM_BUF_SIZE);
        if (rd < 0) {
            perror("Failed to read /dev/hwrng!\n");
            close(rand_fd);
            close(hwrng_fd);
            exit(1);
        }

        // add bytes to the entropy pool
        ret = ioctl(rand_fd, RNDADDENTROPY, &ent);
        if (ret < 0) {
            perror("Failed to add entropy to the pool!\n");
            close(rand_fd);
            close(hwrng_fd);
            exit(1);
        }

        close(hwrng_fd);
        close(rand_fd);
        printf("Entropy added successfully.\n");

        return 0;
    }

  3. 编译sample,以musl工具链为例:

    将上述文件命名为sample.c

    arm-v01c02-linux-musleabi-gcc sample.c -o sample //编译sample

  4. 启动流程添加执行sample文件操作:将编译得到的可执行文件sample拷贝到/usr/bin目录下,并在启动文件/etc/init.d/S00devs文件尾部添加“sample”,保存后退出。

完成上述四个步骤后,重新启动Linux,启动后系统将会自动执行sample文件将内核熵池填充至可用。

须知:

  • 此操作需要root权限。
  • 若用户需要进一步增加内核熵池的随机性,可将MAX_RANDOM_BUF_SIZE值进一步调大。
  • 这种方法不仅仅可以用于启动阶段增加内核可用熵,在启动完成后,执行sample可执行文件也可以达到更新内核熵池,增加熵池随机性的效果。
  • Hi3516CV610/Hi3516CV608/Hi3511CV100 只支持 musl 工具链。

MbedTLS 开源软件硬化加速

MbedTLS 开源软件是一款开源的轻量级加密库,其提供了一系列密码学和安全协议的实现,包括对称加密、非对称加密、散列函数、消息认证码、数字签名、密钥交换、安全套接层(SSL/TLS)以及 X.509 证书管理等。MbedTLS 具有简洁、可移植和易于使用的特点,具备高度优化的性能和低资源消耗,被广泛应用于资源受限的嵌入式设备和应用程序中。Hi35xxVxx 基于 MbedTLS 开源软件提供了一些安全算法的硬件实现,其底层调用安全子系统驱动和专用硬件进行硬化加速,提供高算法计算性能的同时,减少了 CPU 的计算开销。该硬化方案提供的接口和MbedTLS原生接口一致,无附加学习成本。

如需使用,需自行安装开源软件至服务器。

Linux Crypto硬化加速

Linux Crypto是linux内核中用于提供加密、解密、哈希计算、消息认证码(MAC)生成等密码学相关操作的子系统。它为用户空间程序和内核自身的组件提供了统一的密码学接口,使得在 Linux 系统中能够方便、安全地使用各种密码学算法。通过内核提供的注册接口,将硬件驱动对接到linux crypto框架,提供高算法计算性能的同时,减少了 CPU 的计算开销。当前支持AES-CBC、CTR、CCM、GCM模式和SHA256(Hi3519DV500支持SHA384/SHA512)的硬化加速。

利用开源软件cryptodev-linux可将内核加解密接口导出到用户态,供应用程序使用。如何使用请参考security_subsys/hardware_cryptodev目录下的readme_cn.txt。

须知:

  • ccm工作模式下,iv固定16字节,首字节数值限制在1-7之间。
  • debug模式下需要修改hard_crypto_debug值,修改路径:security_subsys/hardware_cryptodev/ot_reg.c。

支持安全、非安全内存地址隔离

TZASC

Hi35xxVxx 提供TZASC模块,支持对内存地址空间进行隔离控制,使CPU和其他SoC组件在处于安全模式和非安全模式等不同特权模式下,对内存的访问权限进行硬件级别的控制。这是实现基于ARM TrustZone 下的TEE、REE隔离的基础。

TZASC全称是TrustZone Address Space Controller,它是Advanced Microcontroller Bus Architecture(AMBA)兼容的SoC外围组件,可对接AMBA AXI和AMBA APB接口。

Hi3519DV500的TZASC模块提供了16个区域,其中15个区域可配(region1~region15)。region0固定使能,无法配置访问属性,大小覆盖除了region1~region15区域以外的所有内存区域。任何组件(无论是安全还是非安全)都无法访问region0覆盖的内存。

其余内存区域的访问属性,可以根据需要,选择下面四个属性单元的组合:

  • 安全可读属性
  • 安全可写属性
  • 非安全可读属性
  • 非安全可写属性

TZASC模块的bypass属性控制着模块是否使能:

  • 默认bypass属性使能,TZASC模块处于失能状态,内存访问不受限制;
  • 设置bypass属性失能,TZASC模块将会使能,各内存区域的访问属性生效。

TZASC控制的参考代码,请参考发布包GSL源代码根目录下drivers/tzasc/tzasc.c,该代码在boot/checkup.c中调用。

须知:

  • bypass属性使能被锁定之后,在系统复位前无法再次使能鉴权功能。
  • TZASC的配置,建议客户在系统启动之后,只做一次配置,不要多次动态调整,以避免处理不当导致其他异常。
  • Hi3511CV100不涉及TZASC。

TZASC寄存器

TZASC寄存器偏移地址中变量的取值范围和含义如表1所示。

表 1 TZASC寄存器偏移地址变量表

变量名称

取值范围

描述

SEC_Regions

0~15

安全地址区域个数。

说明:

以下寄存器描述中未特殊说明的时钟周期皆为DDRC时钟周期。

表 2 TZASC寄存器概览(基址是0x0_1114_1000)

偏移地址

名称

描述

0x004

SEC_BYPASS

安全功能使能

0x010

SEC_LOCKDOWN_SELECT

锁定安全属性相关配置寄存器

0x014

SEC_LOCKDOWN_SELECT2

锁定安全属性相关配置寄存器2

0x018

SEC_INT_MSK_WMID

写MID的中断屏蔽

0x01C

SEC_INT_MSK_RMID

读MID的中断屏蔽

0x020

SEC_INT_EN

中断使能

0x024

SEC_INT_STATUS

中断状态

0x028

SEC_INT_CLEAR

中断清除

0x080

SEC_FAIL_CMD_INF_0

记录首个越权命令的信息0

0x084

SEC_FAIL_CMD_INF_1

记录首个越权命令的信息1

0x088

SEC_FAIL_CMD_INF_2

记录首个越权命令的信息2

0x100+0x10*sec_regions

SEC_RGN_MAP

地址区域映射

0x104+0x10*sec_regions

SEC_RGN_ATTRIB

各地址区域的权限属性设置

0x108+0x10*sec_regions

SEC_MID_WR

写命令匹配MasterID及其掩码

0x10C+0x10*sec_regions

SEC_MID_RD

读命令匹配MasterID及其掩码。

0x200+0x10*sec_regions

SEC_RGN_MAP_EXT

设置当前区域的大小

0x204+0x10*sec_regions

SEC_MID_WR_EXT

写命令匹配MasterID及其掩码。(高32个MID)

0x208+0x10*sec_regions

SEC_MID_RD_EXT

读命令匹配MasterID及其掩码。(高32个MID)

0x21C

SEC_MASTER_TYPE1_EXT

master的写命令鉴权类型1(高32个MID)

0x310

SEC_MASTER_TYPE1

master的写命令鉴权类型1

0x330

SEC_INT_MSK_WMID

写MID的中断屏蔽

0x334

SEC_INT_MSK_RMID

读MID的中断屏蔽

0x3C0

SEC_ITCRG

集成测试控制寄存器。

0x3C8

SEC_ITOP

集成测试输出寄存器

SEC_BYPASS

SEC_BYPASS为安全功能使能。

Offset Address: 0x004 Total Reset Value: 0x0000_00a5

Bits

Access

Name

Description

Reset

[31:8]

-

reserved

保留。

0x0000000

[7:0]

RW

bypass

安全模块bypass。

8'b10100101:安全模块bypass;

其他值:安全模块使能。

被锁定条件:secure_boot_lock信号被拉高过,且ld_bypass配置为1。

0xa5

SEC_LOCKDOWN_SELECT

SEC_LOCKDOWN_SELECT为锁定安全属性相关配置寄存器。

Offset Address: 0x010 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:28]

-

reserved

保留。

0x00

[27]

RW

ld_ddrca_tee_rgn_end_addr

锁定SEC_DDRCA_TEE_RGN_END_ADDR寄存器为只读。

0:不锁定;

1:锁定

0x00

[26]

RW

ld_ddrca_tee_rgn_start_addr

锁定SEC_DDRCA_TEE_RGN_START_ADDR寄存器为只读。

0:不锁定;

1:锁定

0x00

[25]

RW

ld_ddrca_tee_rgn_en

锁定SEC_DDRCA_TEE_RGN_EN寄存器为只读。

0:不锁定;

1:锁定。

0x0

[24]

RW

ld_share_release_mid

锁定SEC_SHARE_RELEASE_MID寄存器为只读。

0:不锁定;

1:锁定。

0x0

[23:15]

RO

reserved

保留。

0x0

[14]

RW

ld_sec_master_type0_ext

锁定SEC_MASTER_TYPE0_EXT寄存器为只读。

0:不锁定;

1:锁定。

0x0

[13]

RW

ld_sec_master_type1_ext

锁定SEC_MASTER_TYPE1_EXT寄存器为只读。

0:不锁定;

1:锁定。

0x0

[12]

RW

ld_sec_master_type0

锁定SEC_MASTER_TYPE0寄存器为只读。

0:不锁定;

1:锁定。

0x0

[11]

RW

ld_sec_master_type1

锁定SEC_MASTER_TYPE1寄存器为只读。

0:不锁定;

1:锁定。

0x0

[10]

RW

ld_sec_share_rgn_start_addr

锁定SEC_SHARE_RGN_START_ADDR0~3寄存器为只读。

0:不锁定;

1:锁定。

0x0

[9]

RW

ld_sec_share_rgn_end_addr

锁定SEC_SHARE_RGN_END_ADDR0~3寄存器为只读。

0:不锁定;

1:锁定。

0x0

[8]

RW

ld_sec_share_rgn_en

锁定SEC_SHARE_RGN_EN0~3寄存器为只读。

0:不锁定;

1:锁定。

0x0

[7]

RO

reserved

保留。

0x0

[6]

RW

ld_mid_wr_ext

锁定选定region的SEC_MID_WR_EXT寄存器为只读。

0:不锁定;

1:锁定。

0x0

[5]

RW

ld_mid_rd_ext

锁定选定region的SEC_MID_RD_EXT寄存器为只读。

0:不锁定;

1:锁定。

0x0

[4]

RW

ld_bypass

锁定SEC_BYPASS寄存器为只读。

0:不锁定;

1:锁定。

0x0

[3]

RW

ld_mid_wr

锁定选定region的SEC_MID_WR寄存器为只读。

0:不锁定;

1:锁定。

0x0

[2]

RW

ld_mid_rd

锁定选定region的SEC_MID_RD寄存器为只读。

0:不锁定;

1:锁定。

0x0

[1]

RW

ld_rgn_attrib

锁定选定region的SEC_REGION_ATTRIB寄存器为只读。

0:不锁定;

1:锁定。

0x0

[0]

RW

ld_rgn_map

锁定选定region的SEC_REGION_MAP寄存器为只读。

0:不锁定;

1:锁定。

0x0

SEC_LOCKDOWN_SELECT2

SEC_LOCKDOWN_SELECT2为锁定安全属性相关配置寄存器2。

Offset Address: 0x014 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:16]

-

reserved

保留。

0x00

[15]

RW

ld_rgn15_sel

锁定选定region15的属性寄存器为只读。

0:不锁定;

1:锁定。

0x0

[14]

RW

ld_rgn14_sel

锁定选定region14的属性寄存器为只读。

0:不锁定;

1:锁定。

0x0

[13]

RW

ld_rgn13_sel

锁定选定region13的属性寄存器为只读。

0:不锁定;

1:锁定。

0x0

[12]

RW

ld_rgn12_sel

锁定选定region12的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[11]

RW

ld_rgn11_sel

锁定选定region11的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[10]

RW

ld_rgn10_sel

锁定选定region10的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[9]

RW

ld_rgn9_sel

锁定选定region9的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[8]

RW

ld_rgn8_sel

锁定选定region8的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[7]

RW

ld_rgn7_sel

锁定选定region7的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[6]

RW

ld_rgn6_sel

锁定选定region6的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[5]

RW

ld_rgn5_sel

锁定选定region5的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[4]

RW

ld_rgn4_sel

锁定选定region4的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[3]

RW

ld_rgn3_sel

锁定选定region3的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[2]

RW

ld_rgn2_sel

锁定选定region2的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[1]

RW

ld_rgn1_sel

锁定选定region1的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

[0]

RW

ld_rgn0_sel

锁定选定region0的属性寄存器为只读。

0:不锁定;

1:锁定

0x0

SEC_INT_MSK_WMID

SEC_INT_MSK_WMID为写MID的中断屏蔽寄存器。

Offset Address: 0x018 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:0]

RW

int_msk_wr_mid

根据mid来mask掉对应master的写中断上报和信息记录;

Bit[0]:1表示屏蔽掉写mid为0的中断;依此类推

0x00000000

SEC_INT_MSK_RMID

SEC_INT_MSK_RMID为读MID的中断屏蔽寄存器。

Offset Address: 0x01C Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:0]

RW

int_msk_rd_mid

根据mid来mask掉对应master的读中断上报和信息记录;

Bit[0]:1表示屏蔽掉读mid为0的中断;依此类推

0x00000000

SEC_INT_EN

SEC_INT_EN为中断使能寄存器。

Offset Address: 0x020 Total Reset Value: 0x0000_0001

Bits

Access

Name

Description

Reset

[31:1]

-

reserved

保留。

0x0000000

[0]

RW

int_en

中断使能。

0:禁止;

1:使能。

注意:只是禁止中断输出,但相关寄存器还是会正常记录中断状态及越权命令信息。

0x1

SEC_INT_STATUS

SEC_INT_STATUS为中断状态寄存器。

Offset Address: 0x024 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:2]

-

reserved

保留。

0x00000

[1]

RO

overrun

多次中断指示。

0:中断未产生或只产生了一次;

1:中断已产生多次。

0x0

[0]

RO

status

中断状态指示。

0:中断未产生;

1:中断已产生。

注意:从AXI_IF模块的AXI_INT_STATUS寄存器中,可识别出中断来自于哪个AXI端口的SEC模块。

0x0

SEC_INT_CLEAR

SEC_INT_CLEAR为中断清除寄存器。

Offset Address: 0x028 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:0]

WO

clear

写入任意值,可清零中断状态寄存器int_status

0x00000000

SEC_FAIL_CMD_INF_0

SEC_FAIL_CMD_INF_0为首个越权命令的信息0。

Offset Address: 0x080 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:0]

RO

address_low

中断状态清除前的首个越权命令的低32位地址

0x00000000

SEC_FAIL_CMD_INF_1

SEC_FAIL_CMD_INF_1为首个越权命令的信息1。

Offset Address: 0x084 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:21]

-

reserved

保留。

0x000

[20]

RO

access_type

中断状态清除前首个越权命令的读写模式信息。

0:read访问;

1:write访问。

0x0

[19:18]

RO

reserved

保留。

0x0

[17]

RO

status

中断状态清除前首个越权命令的安全模式信息。

0:secure访问;

1:non-secure访问。

0x0

[16]

RO

status

中断状态清除前首个越权命令的特权模式信息。

0:unprivileged访问;

1:privileged访问。

0x0

[15:8]

RO

reserved

保留。

0x00

[7:0]

RO

status

中断状态清除前的首个越权命令的高位地址(如果存在高位地址)

0x00

SEC_FAIL_CMD_INF_2

SEC_FAIL_CMD_INF_2为首个越权命令的信息2。

Offset Address: 0x088 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:24]

RO

Mid

中断状态清除前的首个越权命令的命令MasterID

0x00

[23:0]

RO

Id

中断状态清除前的首个越权命令的命令ID

0x000000

SEC_RGN_MAP

SEC_RGN_MAP为地址区域映射寄存器。

Offset Address: 0x100+0x10*sec_regions Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31]

RW

rgn_en

各个区域的使能控制。

0:不使能;

1:使能;

注意:region0不可配置,默认使能。

0x00

[30:24]

-

reserved

保留。

0x00

[23:0]

RW

rgn_base_addr

各个区域的起始地址设置(高位部分)。

设置地址的[31:16]位。

注意:rgn0不可配置,默认覆盖整个地址空间。

0x00

SEC_RGN_ATTRIB

SEC_RGN_ATTRIB为各地址区域的权限属性设置寄存器。

Offset Address: 0x104+0x10*sec_regions Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:28]

RW

tee_sp_sec_r

安全读属性。

0101:允许访问;

其他值:禁止访问。

0x0

[27:24]

RW

tee_sp_sec_w

安全写属性。

0101:允许访问;

其他值:禁止访问。

0x0

[23:20]

RW

tee_sp_nosec_r

非安全读属性

0101:允许访问;

其他值:禁止访问。

0x0

[19:16]

RW

tee_sp_nosec_w

非安全写属性

0101:允许访问;

其他值:禁止访问。

0x0

[15:10]

-

reserved

保留。

0x000000

[9]

RW

Mid_inv

MasterID匹配权限反转。

0:MID匹配成功的命令才可获得访问权限;

1:MID匹配失败的命令才可获得访问权限。

0x0

[8]

RW

Mid_en

MasterID匹配功能使能。

0:禁止;

1:使能。

0x0

[7:5]

-

reserved

保留。

0x000000

[4]

RW

security_inv

安全权限反转使能。

0:禁止(若某region允许非安全的读/写,则也必定允许安全的读/写)

1:使能(非安全读/写和安全读/写权限之间无依赖关系,需各自设定)

0x0

[3:0]

-

reserved

保留。

0x0

SEC_MID_WR

SEC_MID_WR为写命令匹配MasterID及其掩码。

Offset Address: 0x108+0x10*sec_regions Total Reset Value: 0xffff_ffff

Bits

Access

Name

Description

Reset

[31:0]

RW

mid_sel_wr

MID的比特匹配选择(写命令)。

mid_sel_wr[n]=0:写命令MID的低六位为n时,此命令为MID匹配失败;

mid_sel_wr[n]=1:写命令MID的低六位为n时,此命令为MID匹配成功。

0xffffffff

SEC_MID_RD

SEC_MID_RD为读命令匹配MasterID及其掩码。

Offset Address: 0x10C+0x10*sec_regions Total Reset Value: 0xffff_ffff

Bits

Access

Name

Description

Reset

[31:0]

RW

mid_sel_rd

MID的比特匹配选择(读命令)。

mid_sel_rd[n]=0:读命令MID的低六位为n时,此命令为MID匹配失败;

mid_sel_rd[n]=1:读命令MID的低六位为n时,此命令为MID匹配成功。

0xffffffff

SEC_RGN_MAP_EXT

SEC_RGN_MAP_EXT设置当前区域的大小。

Offset Address: 0x200+0x10*sec_regions Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:24]

-

reserved

保留。

0x00

[23:0]

RW

rgn_size

当前区域的大小:n*64KB。

注意:

1. rgn0不可配置,默认覆盖整个地址空间;

2. 为每个区域配置的区域大小,累加上其区域起始地址后,不允许超出总的地址空间大小。

0x000000

SEC_MID_WR_EXT

SEC_MID_WR_EXT为写命令匹配MasterID及其掩码。(高32个MID)。

Offset Address: 0x204+0x10*sec_regions Total Reset Value: 0xffff_ffff

Bits

Access

Name

Description

Reset

[31:0]

RW

mid_sel_wr

MID的比特匹配选择(写命令)。

mid_sel_wr[n]=0:写命令MID的低六位为n时,此命令为MID匹配失败;

mid_sel_wr[n]=1:写命令MID的低六位为n时,此命令为MID匹配成功。

0xffffffff

SEC_MID_RD_EXT

SEC_MID_RD_EXT为读命令匹配MasterID及其掩码。(高32个MID)。

Offset Address: 0x208+0x10*sec_regions Total Reset Value: 0xffff_ffff

Bits

Access

Name

Description

Reset

[31:0]

RW

mid_sel_rd

MID的比特匹配选择(读命令)。

mid_sel_rd[n]=0:读命令MID的低六位为n时,此命令为MID匹配失败;

mid_sel_rd[n]=1:读命令MID的低六位为n时,此命令为MID匹配成功。

0xffffffff

SEC_MASTER_TYPE1_EXT

SEC_MASTER_TYPE1_EXT为master的写命令鉴权类型1(高32个MID)。

Offset Address: 0x21C Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:0]

RW

master_type1_ext

master_type[n]。

0:mid为n的安全写访问到非共享区域中的某个地址区域时,该地址区域是允许安全写,则允许访问;

1:mid为n的安全写访问到非共享区域中的某个地址区域时,该地址区域必须是允许安全写且不允许非安全读的属性,则允许访问。

0x00000000

SEC_MASTER_TYPE1

SEC_MASTER_TYPE1为master的写命令鉴权类型1。

Offset Address: 0x310 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:0]

RW

master_type1

master_type[n]。

0:mid为n的安全写访问到非共享区域中的某个地址区域时,该地址区域是允许安全写,则允许访问;

1:mid为n的安全写访问到非共享区域中的某个地址区域时,该地址区域必须是允许安全写且不允许非安全读的属性,则允许访问。

0x00000000

SEC_INT_MSK_WMID

SEC_INT_MSK_WMID为写MID的中断屏蔽。

Offset Address: 0x330 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:0]

RW

int_msk_wr_mid_ext

根据mid来mask掉对应master的写中断上报和信息记录;

bit[0]:1表示屏蔽掉写mid为0的中断;依此类推。

0x00000000

SEC_INT_MSK_RMID

SEC_INT_MSK_RMID为读MID的中断屏蔽。

Offset Address: 0x334 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:0]

RW

int_msk_rd_mid_ext

根据mid来mask掉对应master的读中断上报和信息记录;

bit[0]:1表示屏蔽掉读mid为0的中断;依此类推

0x00000000

SEC_ITCRG

SEC_ITCRG为集成测试控制寄存器。

Offset Address: 0x3C0 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:1]

-

reserved

保留。

0x00000000

[0]

RW

int_test_en

中断测试使能。

0:禁止;

1:使能。

注意:使能此寄存器后,模块的中断输出,由SEC_ITOP寄存器配置决定。

0x0

SEC_ITOP

SEC_ITOP为集成测试输出寄存器。

Offset Address: 0x3C8 Total Reset Value: 0x0000_0000

Bits

Access

Name

Description

Reset

[31:1]

-

reserved

保留。

0x00000000

[0]

RW

itop_int

中断状态设置。

0:低电平;

1:高电平。

注意:只有当中断测试使能时,此寄存器设置有效。此时忽略模块内部产生的正常中断。

0x0

OP-TEE

OP-TEE(Open-source Portable Trusted Execution Environment)是一个开源工程,完整的实现了一个可信执行环境。该项目最初由意法-爱立信所发起并由ST半导体拥有和维护,2014年Linaro开始与意法半导体合作将这个专有的TEE解决方案转换成一个开源的TEE解决方案。

说明:

Hi3511CV100不涉及OP-TEE。 Hi3516CV610生态版本暂未开发OP-TEE。

NPU 安全特性

说明:

Hi3516CV610、Hi3511CV100不涉及NPU。

NPU特性包括NPU的模型安全和NPU的数据安全。NPU 模型安全功能可以保证 NPU 模型的机密性,支持在NPU上运行加密后的模型。模型数据安全依赖TEE环境。模型输出数据存放在TEE安全内存,可防止数据泄露、恶意篡改。模型tmpbuf使用安全内存,可用于防止运行过程数据泄露、恶意篡改。使用方法请参考SVP_NPU 《安全开发指南》。

安全Debug

FUNC JTAG

说明:

Hi3516CV610不支持FUNC JTAG密码保护模式。 FUNC JTAG即为功能JTAG,用于在功能模式下调试SoC的JTAG接口。

芯片的FUNC JTAG调试接口可以通过OTP进行打开模式、密码模式、永久关闭模式的切换,默认为打开模式。OTP烧写的具体操作方法,请参照本文“OTP字段定义”和文档《安全子系统 API 参考》。

通过JTAG调试接口对SoC进行调试,需要配套的调试板和PC对应的软件工具。

JTAG的模式由OTP中的func_jtag_mode来控制。

  • 0x42:打开,即无需任何权鉴即可连通JTAG;此状态为芯片出厂的状态。
  • 0x63:密码保护模式,需要输入正确的芯片唯一JTAG密码才可连通JTAG;JTAG密码为一机一密,由硬件KDF自动根据obfu_mrk1和die_id派生,obfu_mrk1由OEM生成并管理,其值仅OEM可知;输入JTAG 密码前需要获取芯片的die_id,再使用KDF派生工具即可派生出对应的JTAG密码。
  • 其他:jtag关闭,即不可用。

注意:

func_jtag_mode具有oneway属性,即一旦烧写为密码保护状态或者关闭状态,就永久不能回退到打开状态,也就意味着永久将JTAG调试功能禁用,烧写前需要注意。 FUNC JTAG保持打开会给最终产品引入严重的安全风险,强烈建议在最终出厂前烧写为密码保护模式或者关闭模式。

DFT JTAG

说明:

Hi3516CV610不支持DFT JTAG密码保护模式。 DFT JTAG即为测试JTAG,用于在测试模式下对SoC灌入测试向量,执行芯片筛片测试和失效分析测试的JTAG接口。

芯片的DFT JTAG调试接口可以通过OTP进行打开模式、密码模式、永久关闭模式的切换,默认为打开模式。OTP烧写的具体操作方法,请参照本文“OTP字段定义”和文档《安全子系统 API 参考》。

通过JTAG调试接口对SoC进行调试,需要配套的调试板和PC对应的软件工具。

JTAG的模式由OTP中的dft_test_jtag_mode来控制。

  • 0x42:打开,即无需任何权鉴即可连通JTAG;此状态为芯片出厂的状态。
  • 0x63:密码保护模式,需要输入正确的芯片唯一JTAG密码才可连通JTAG;JTAG密码为一机一密,由硬件KDF自动根据obfu_mrk0和die_id派生,obfu_mrk0由芯片厂商生成并管理,其值仅芯片厂商可知;输入JTAG 密码前需要获取芯片的die_id,再使用KDF派生工具即可派生出对应的JTAG密码。
  • 其他:jtag关闭,即不可用。

注意:

dft_test_jtag_mode具有oneway属性,即一旦烧写为密码保护状态或者关闭状态,就永久不能回退到打开状态,也就意味着永久将芯片失效分析测试功能禁用,烧写前需要注意。 DFT JTAG保持打开会给最终产品引入一定的安全风险,考虑到DFT JTAG保护密码和DFT JTAG向量仅由芯片厂商掌握,因此其安全风险没有FUNC JTAG高,但仍建议OEM在明确没有复测需求的场景下将DFT JTAG烧写为关闭模式。

缩略语

缩略语

说明

OTP

One Time Programmable

KLAD

Key Ladder

SPACC

Security Protocol Accelerator

PKE

Public Key Encryption

TRNG

True Random Number Generator

TZASC

Trust Zone Address Space Controller

TEE

Trusted Executed Environment

REE

Rich Executed Environment
