音频接口

• AIAO

• Audio Codec

AIAO

• 概述

• 特点

• 功能描述

• 工作方式

• AIAO寄存器概览

• AIAO寄存器描述

概述

音频输入输出接口AIAO（Audio Input/Audio Output），用于和片内或片外Audio Codec对接，完成音频数据的输入和输出，以实现录音、对讲、回放等功能。芯片内置1个AIAO，包含1个AIP（Audio Input Port）和2个AOP（Audio Output Port），支持立体声输入输出。AOP0和AOP1通过MUX选择输出实现与I2S管脚、内置Codec在芯片内部对接，基本模块框图如图1所示。

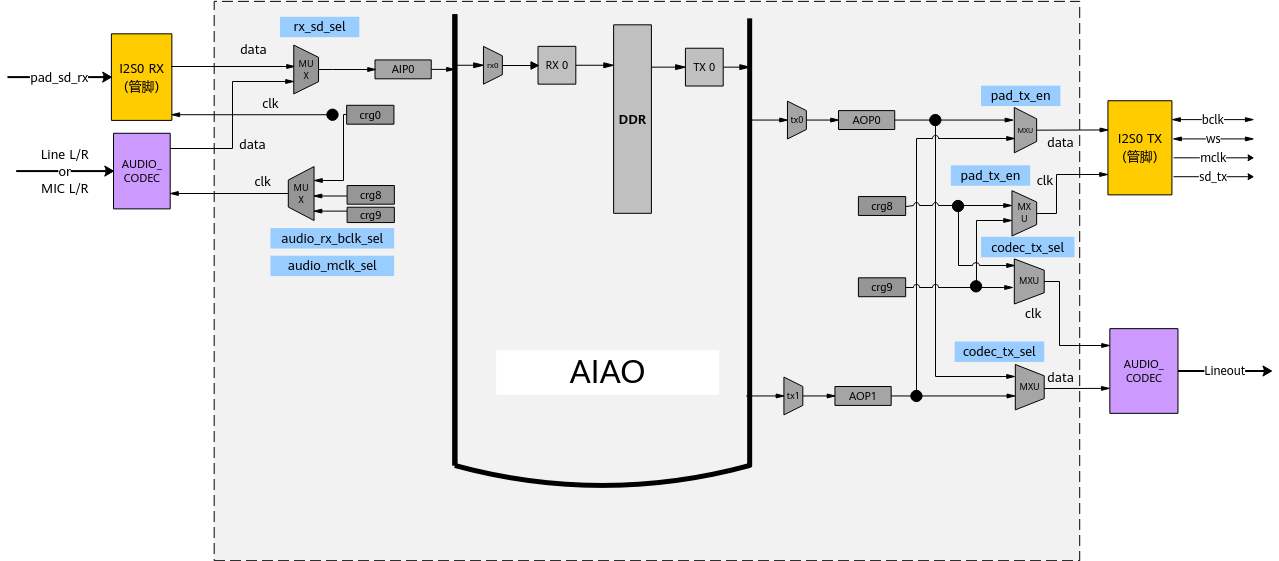

图 1 芯片 AIAO 框图

注：如果需要两路AOP只能同源输出

说明：

• 图中黄色表示外置Codec相关通路部分
• 图中紫色表示内置Codec相关通路
• 图中灰色表示内部逻辑
• 图中蓝色表示AIAO_MUX_SEL寄存器

特点

AIAO接口支持I²S和PCM（Pulse Code Modulation）两种模式和外置Codec对接。

• AIAO接口支持I²S模式和内置Codec对接；内置Codec的寄存器配置参考Audio Codec 章节。

• 接收（AIP0）和发送（AOP0/AOP1）均采用DMA操作，通过软件分配的循环缓冲区存取数据，循环缓冲区大小和水线可调。

• PCM模式

• I2S模式

PCM模式

PCM模式有如下特点：

• 支持主模式和从模式。
• 支持Normal模式下单声道8bit/16bit PCM数据的发送和接收。
• 支持时分复用模式下2/4路8bit/16bit数据的PCM接收。
• 支持8kHz～48kHz采样率。
• PCM模式帧同步信号仅支持短脉冲同步信号（同步信号的持续时间为1个时钟周期），支持标准和自定义两种模式。
• 接收（AIP0）和发送（AOP0/AOP1）相互独立，可以单独使能或关闭。
• 接收（AIP0）和发送（AOP0/AOP1）均采用DMA操作，通过软件分配的循环缓冲区存取数据，循环缓冲区大小和水线可调。

I2S模式

I²S模式有如下特点：

• 支持主模式和从模式。
• AIP0支持Normal模式下1/2路16bit/24bit数据的接收
• AIP0支持时分复用模式下2/4路8bit/16bit数据的接收
• AOP0和AOP1支持1/2路16/24bit数据的发送。
• 支持8kHz～48kHz采样率。
• 接收（AIP0）和发送（AOP0/AOP1）相互独立，可以单独使能或关闭。
• 接收（AIP0）和发送（AOP0/AOP1）均采用DMA操作，通过软件分配的循环缓冲区存取数据，循环缓冲区大小和水线可调。

功能描述

• 典型应用

• 功能原理

典型应用

芯片内置1个AIP和2个AOP，其中：

• AIP0/AOP0/AOP1对接内置Audio Codec时，仅支持I²S主模式；
• AIP0支持I²S/PCM主/从模式对接外置Audio Codec；
• AOP0/AOP1支持I²S/PCM主/从模式对接外置Audio Codec。

图 1 AIP0与AOP0/AOP1通过I²S/PCM接口主/从模式对接外置ADC/DAC示意图

功能原理

AIP0通过I²S接收对接外置ADC或内置的Audio Codec进行AD（Analog-to-Digital）转换后的音频数据，存入为AIP0分配的循环缓冲区，然后由CPU取走并存储，从而完成录音功能。

AOP0/1从循环缓冲区中读取音频数据，然后按照设定的采样率，把音频数据通过I²S或PCM接口传送给外置DAC，或内置的Audio Codec进行DA（Digital-to-Analog）转换后进行声音播放。

对接外部I²S接口时，支持的I²S时序如图1。按照协议，用BCLK_TX/BCLK_RX时钟的下降沿发送数据，上升沿进行数据采样，MSB在WS_TX/WS_RX变化的下一个时钟周期有效。总是先传送MSB，后传送LSB。

图 1 I²S接口时序

PCM接口传输的数据是单声道数据，WS_TX/WS_RX标识数据的起始位置，先发送（接收）最高有效位MSB，使用时钟的上升沿发送数据，下降沿采样数据（时钟可反向）。标准模式时序中，MSB数据在WS_TX/WS_RX高电平脉冲之后一个周期有效；自定义模式时序中，MSB的位置根据PCM_OFFSET不同可调，当PCM_OFFSET为0时与WS_TX/WS_RX的高电平脉冲对齐的。

PCM接口标准模式下的时序如图2。

图 2 PCM接口标准模式时序（PCM_OFFSET =1）

PCM自定义模式时序如图3所示。

图 3 PCM接口自定义模式时序（PCM_OFFSET =0）

自定义模式时，数据与WS脉冲同拍开始发出。

I²S进行多路（2/4/路8/16bit）接收时，数据分别放于I²S时序的左右声道，如图4所示。

图 4 I²S 1/2/4路接收

注：1-channel模式仅在非时分复用时支持。

PCM模式下的多路接收，如图5所示（以上升沿为例）。支持PCM标准和自定义两种模式，AIAO可以选择数据采样时刻（上升沿或下降沿）接收。

图 5 PCM 1/2/4路接收，在256fs，offset=1时的示例

注：1-channel模式仅在非时分复用时支持。

工作方式

• 时钟门控及时钟配置

• 软复位

• 录音工作流程

• 播放工作流程

时钟门控及时钟配置

在使能AIAO进行录音或播放时，必须先打开AIAO中对应通道（AIP/AOP）的时钟门控。具体步骤如下：

1. 在系统PERI_CRG10784寄存器中aiao_pll_cksel配置为0，选择2376MHz时钟源。
2. 在系统PERI_CRG10784寄存器中，配置aiao_srst_req寄存器为0，解除AIAO复位，配置aiao_pll_cken、aiao_cken寄存器为1，打开时钟门控。
3. 在AIAO中AIAO_MUX_SEL寄存器中，配置时钟和数据的MUX关系。

4. 配置分频系数。

   配置AIAO寄存器的I2S_CRG_CFG0_00、I2S_CRG_CFG1_00/I2S_CRG_CFG0_08、I2S_CRG_CFG1_08/I2S_CRG_CFG0_09、I2S_CRG_CFG1_09。选择合适的分频系数。CRG和AIP、AOP的对应关系见图1。

软复位

AIAO内部的3个通道（AIP0、AOP0、AOP1）支持独立的软复位，当复位AIAO模块时，3条通道同时复位。

录音工作流程

录音步骤如下：（假设场景为I²S模式48kHz，2声道16bit精度，假设AIAO pll源头时钟为2376M，系统控制器AIAO时钟已经使能）。

1. 配置I2S_CRG_CFG0_08寄存器为0x000A9778，此时第8路时钟输出mclk频率为12.288MHz。
2. 配置I2S_CRG_CFG1_08寄存器为0x00000133，此时使能第8路时钟，同时把bclk配置为mclk的4分频，fclk配置为bclk的64分频，此时fclk频率为48kHz。
3. 配置AIAO_SWITCH_RX_BCLK寄存器为0x00000008，此时设置接收通路选择工作在第8路时钟上面，也即上面配置好的时钟。
4. 配置RX_IF_ATTRI为0xE4800014，此时设置接收通道工作在I2S模式下，2声道，采样精度为16bit。
5. 配置RX_BUFF_SADDR_LOW寄存器为分配DDR的起始地址，比如0x80000000，配置 RX_BUFF_SIZE寄存器为分配DDR_BUF的大小，比如0x0000f000，配置RX_BUFF_WPTR寄存器和RX_BUFF_RPTR寄存器为0x0，初始化读写指针。配置RX_TRANS_SIZE寄存器，比如0x00000f00。
6. 根据需要，使能接收通路相应的中断位，即配置寄存器RX_INT_ENA，比如配置为0x00000001，只使能trans_int中断。
7. 配置寄存器RX_DSP_CTRL为0x10000000，使能接收通道，接收通道开始工作，录音开始。
8. 通过读取RX_BUFF_WPTR和RX_BUFF_RPTR的值判断循环缓冲区的空/满状态以及有效数据量；要保证在循环缓冲区满之前将数据取走，并将更新后的循环缓冲区读地址写入RX_BUFF_RPTR，否则可能会造成循环缓冲区溢出，声音不连续。
9. 录音完成后，写寄存器RX_DSP_CTRL为0x00000000，查询RX_DSP_CTRL寄存器，直到其值变为0x20000000（说明接收通道已停止工作），即可退出。

须知：

启动AIP0之前，必须完成AIP0时钟的配置，以保证AIAO_BCLK_RX和AIAO_WS_RX正常。

播放工作流程

AOP0、AOP1的工作流程相同，下面以AOP0为例进行说明。

播放步骤如下：（假设场景为I²S模式48kHz，2声道16bit精度，假设AIAO pll源头时钟为2376M，系统控制器AIAO时钟已经使能）：

1. 配置寄存器I2S_CRG_CFG0_08为0x000A9778，此时第8路时钟输出mclk频率为12.288MHz。
2. 配置寄存器I2S_CRG_CFG1_08为0x00000133，此时使能第8路时钟，同时把bclk配置为mclk的4分频，fclk配置为bclk的64分频，此时fclk频率为48kHz。
3. 配置AIAO_SWITCH_TX_BCLK寄存器为0x00000008，此时设置发送通路选择工作在第8路时钟上面，也即上面配置好的时钟。
4. 配置TX_IF_ATTRI寄存器为0xE4000014，即配置发送接口工作于I2S模式下，2声道，16bit采样精度。
5. 配置TX_BUFF_SADDR_LOW为分配BUF的起始地址，比如0x80000000，TX_BUFF_SIZE为分配BUF的大小，初始化TX_BUFF_WPTR为0x0，TX_BUFF_RPTR为0x0，设置TX_TRANS_SIZE。（这一步配置可以参考录音工作流程）
6. 根据需要，使能接收通路相应的中断位，即配置寄存器TX_INT_ENA，比如配置为0x00000001，只使能trans_int中断。
7. 配置寄存器TX_DSP_CTRL为0x10000000，使能播放通道。
8. 通过读取TX_BUFF_WPTR和TX_BUFF_RPTR的值判断循环缓冲区的空/满状态以及有效数据量；要保证在循环缓冲区空之前将新的音频数据填入，并将更新后的循环缓冲区写地址写入TX_BUFF_WPTR，否则可能会造成循环缓冲区下溢出，声音不连续。
9. 播放结束后，配置寄存器TX_DSP_CTRL为0x00000000，停止播放通道，查询TX_DSP_CTRL寄存器，当其值变为0x20000000时（说明播放通道已停止工作），即可退出。

须知：

启动AOP0前，必须完成AOP0时钟的配置，以保证AIAO_BCLK_TX和AIAO_WS_TX正常，对AOP1有相同要求。 向AOP0的循环缓冲区写入数据以及更新TX_BUFF_WPTR时，必须保证AOP0的循环缓冲区空闲空间不小于32字节，对AOP1有相同要求。

AIAO寄存器概览

各模块的寄存器偏移地址中变量的取值范围和含义如表1所示。

表 1 各模块的寄存器偏移地址变量表

变量名称	取值范围	描述
m	0	发送通道号
n	0	接收通道号

AIAO寄存器概览如表2所示。

表 2 AIAO寄存器概览（基址是0x17C0_0000）

偏移地址	名称	描述
0x0000	AIAO_INT_ENA	AIAO模块中断使能寄存器
0x0004	AIAO_INT_STATUS	AIAO模块中断状态寄存器
0x0008	AIAO_INT_RAW	AIAO模块原始中断寄存器
0x0028	AIAO_SWITCH_RX_BCLK	AIAO I2S RX BCLK SWITCH 配置寄存器
0x002C	AIAO_SWITCH_TX_BCLK	AIAO I2S TX BCLK SWITCH 配置寄存器
0x0030	AIAO_STATUS	AIAO状态寄存器
0x006C	AIAO_MUX_SEL	I2S通路选择控制寄存器
0x0100	I2S_CRG_CFG0_00	I2S00 CRG 配置0号寄存器
0x0104	I2S_CRG_CFG1_00	I2S00 CRG 配置1号寄存器
0x0140	I2S_CRG_CFG0_08	I2S08 CRG 配置0号寄存器
0x0144	I2S_CRG_CFG1_08	I2S08 CRG 配置1号寄存器
0x0148	I2S_CRG_CFG0_09	I2S09 CRG 配置0号寄存器
0x014C	I2S_CRG_CFG1_09	I2S09 CRG 配置1号寄存器
0x1000＋0x100×n	RX_IF_ATTRI	接收通道的接口属性设置寄存器
0x1004＋0x100×n	RX_DSP_CTRL	接收处理通道的控制寄存器
0x1080＋0x100×n	RX_BUFF_SADDR_LOW	接收通道的DDR缓存起始地址寄存器
0x1084＋0x100×n	RX_BUFF_SIZE	接收通道的DDR缓存大小寄存器
0x1088＋0x100×n	RX_BUFF_WPTR	接收通道的DDR缓存写地址寄存器
0x108C＋0x100×n	RX_BUFF_RPTR	接收通道的DDR缓存读地址寄存器
0x1090＋0x100×n	RX_BUFF_ALFULL_TH	接收通道的DDR缓存几乎满水线寄存器
0x1094＋0x100×n	RX_TRANS_SIZE	接收通道的数据传输长度寄存器
0x1098＋0x100×n	RX_WPTR_TMP	上报传输完成中断时，保存接收通道的写地址寄存器
0x10A0＋0x100×n	RX_INT_ENA	接收通道的中断使能寄存器
0x10A4＋0x100×n	RX_INT_RAW	接收通道的原始中断寄存器
0x10A8＋0x100×n	RX_INT_STATUS	接收通道的中断状态寄存器
0x10AC＋0x100×n	RX_INT_CLR	接收通道的中断清除寄存器
0x2000＋0x100×m	TX_IF_ATTRI	发送通道的接口属性设置寄存器
0x2004＋0x100×m	TX_DSP_CTRL	发送处理通道的控制寄存器
0x2020＋0x100×m	TX_WS_CNT	发送处理通道的ws循环计数状态寄存器
0x2024＋0x100×m	TX_BCLK_CNT	发送处理通道的bclk循环计数状态寄存器
0x2080＋0x100×m	TX_BUFF_SADDR_LOW	发送通道的DDR缓存起始地址寄存器
0x2084＋0x100×m	TX_BUFF_SIZE	发送通道的DDR缓存大小寄存器
0x2088＋0x100×m	TX_BUFF_WPTR	发送通道的DDR缓存写地址寄存器
0x208C＋0x100×m	TX_BUFF_RPTR	发送通道的DDR缓存读地址寄存器
0x2090＋0x100×m	TX_BUFF_ALEMPTY_TH	发送通道的DDR缓存几乎空水线寄存器
0x2094＋0x100×m	TX_TRANS_SIZE	发送通道的数据传输长度寄存器
0x2098＋0x100×m	TX_RPTR_TMP	上报传输完成中断时，保存发送通道的读地址寄存器
0x20A0＋0x100×m	TX_INT_ENA	发送通道的中断使能寄存器
0x20A4＋0x100×m	TX_INT_RAW	发送通道的原始中断寄存器
0x20A8＋0x100×m	TX_INT_STATUS	发送通道的中断状态寄存器
0x20AC＋0x100×m	TX_INT_CLR	发送通道的中断清除寄存器

AIAO寄存器描述

说明：

寄存器描述中的BCLK是位时钟；MCLK是主时钟；FSCLK是采样时钟。

• AIAO_INT_ENA

• AIAO_INT_STATUS

• AIAO_INT_RAW

• AIAO_SWITCH_RX_BCLK

• AIAO_SWITCH_TX_BCLK

• AIAO_STATUS

• AIAO_MUX_SEL

• I2S_CRG_CFG0_00

• I2S_CRG_CFG1_00

• I2S_CRG_CFG0_08

• I2S_CRG_CFG1_08

• I2S_CRG_CFG0_09

• I2S_CRG_CFG1_09

• RX_IF_ATTRI

• RX_DSP_CTRL

• RX_BUFF_SADDR_LOW

• RX_BUFF_SIZE

• RX_BUFF_WPTR

• RX_BUFF_RPTR

• RX_BUFF_ALFULL_TH

• RX_TRANS_SIZE

• RX_WPTR_TMP

• RX_INT_ENA

• RX_INT_RAW

• RX_INT_STATUS

• RX_INT_CLR

• TX_IF_ATTRI

• TX_DSP_CTRL

• TX_WS_CNT

• TX_BCLK_CNT

• TX_BUFF_SADDR_LOW

• TX_BUFF_SIZE

• TX_BUFF_WPTR

• TX_BUFF_RPTR

• TX_BUFF_ALEMPTY_TH

• TX_TRANS_SIZE

• TX_RPTR_TMP

• TX_INT_ENA

• TX_INT_RAW

• TX_INT_STATUS

• TX_INT_CLR

AIAO_INT_ENA

AIAO_INT_ENA为AIAO模块中断使能寄存器。

Offset Address: 0x0000 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:17]	-	reserved	保留。	0x0000
[16]	RW	tx_ch0_int_ena	发送通道0的中断使能。 0：不使能； 1：使能。	0x0
[15:1]	-	reserved	保留。	0x0000
[0]	RW	rx_ch0_int_ena	接收通道0的中断使能。 0：不使能； 1：使能。	0x0

AIAO_INT_STATUS

AIAO_INT_STATUS为AIAO模块中断状态寄存器。

Offset Address: 0x0004 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:17]	-	reserved	保留。	0x0000
[16]	RO	tx_ch0_int_status	发送通道0的中断状态。 0：无中断状态； 1：有中断状态。	0x0
[15:1]	-	reserved	保留。	0x0000
[0]	RO	rx_ch0_int_status	接收通道0的中断状态。 0：无中断状态； 1：有中断状态。	0x0

AIAO_INT_RAW

AIAO_INT_RAW为AIAO模块原始中断寄存器。

Offset Address: 0x0008 Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:17]	-	reserved	保留。	0x0000
[16]	RO	tx_ch0_int_raw	发送通道0的原始中断。 0：无原始中断； 1：有原始中断。	0x0
[15:1]	-	reserved	保留。	0x0000
[0]	RO	rx_ch0_int_raw	接收通道0的原始中断。 0：无原始中断； 1：有原始中断。	0x0

AIAO_SWITCH_RX_BCLK

AIAO_SWITCH_RX_BCLK为AIAO I2S RX BCLK SWITCH 配置寄存器。

Offset Address: 0x0028 Total Reset Value: 0x0000_0070

Bits	Access	Name	Description	Reset
[31:4]	-	reserved	保留。	0x0000007
[3:0]	RW	inner_bclk_ws_sel_rx_00	内部bclk选择： 0x0：选择bclk0； 0x8：选择bclk8； 0x9：选择bclk9； 其他：保留。	0x0

AIAO_SWITCH_TX_BCLK

AIAO_SWITCH_TX_BCLK为AIAO I2S TX BCLK SWITCH 配置寄存器。

Offset Address: 0x002C Total Reset Value: 0x0000_00F8

Bits	Access	Name	Description	Reset
[31:4]	-	reserved	保留。	0x000000F
[3:0]	RW	inner_bclk_ws_sel_tx_00	内部bclk选择： 0x0：选择bclk0； 0x8：选择bclk8； 0x9：选择bclk9； 其他：保留。	0x8

AIAO_STATUS

AIAO_STATUS为AIAO状态寄存器。

Offset Address: 0x0030 Total Reset Value: 0x0000_0001

Bits	Access	Name	Description	Reset
[31:1]	-	reserved	保留。	0x00000000
[0]	RO	srst_rdy	APB复位撤销指示。 0：正在复位； 1：复位完成。	0x1

AIAO_MUX_SEL

AIAO_MUX_SEL为I2S通路选择控制寄存器。

Offset Address: 0x006C Total Reset Value: 0x0003_9000

Bits	Access	Name	Description	Reset
[31:23]	-	reserved	保留。	0x000
[22]	RW	crg9_mode_sel	crg9主模式下fsclk产生模式控制位。 0：i2s模式； 1：pcm模式；	0x0
[21:18]	RW	i2s1_tx_sd_src_sel	tx1_sd的source 选择。 0x0：I2S TX0 0x8：I2S RX0 0x9：I2S RX1 其他：保留。	0x0
[17:16]	RW	i2s1_tx_sd3_sel	tx1_sd的sd3选择。 00：sd0； 01：sd1； 10：sd2； 11：sd3。 注意：先选择通道，然后选择数据线。	0x3
[15:14]	RW	i2s1_tx_sd2_sel	tx1_sd的sd2选择。 00：sd0； 01：sd1； 10：sd2； 11：sd3。 注意：先选择通道，然后选择数据线。	0x2
[13:12]	RW	i2s1_tx_sd1_sel	tx1_sd的sd1选择。 00：sd0； 01：sd1； 10：sd2； 11：sd3。 注意：先选择通道，然后选择数据线。	0x1
[11:10]	RW	i2s1_tx_sd0_sel	tx1_sd的sd0选择。 00：sd0； 01：sd1； 10：sd2； 11：sd3。 注意：先选择通道，然后选择数据线。	0x0
[9:5]	-	reserved	保留。	0x00
[4]	RW	codec_tx_sel	DAC输入数据和时钟选择控制。 0：tx0_sd、crg8； 1：tx1_sd、crg9。	0x0
[3]	RW	audio_mclk_sel	芯片i2s接口的mclk选择控制。 0：aiao_i2s_rx_mclk，即crg0； 1：aiao_i2s_tx_mclk，即crg8或crg9，具体选crg8或者crg9要通过codec_tx_sel来配合选择	0x0
[2]	RW	rx_sd_sel	rx0_sd数据源选择。 0：I2S管脚； 1：内置codec_ADC的iis_sd输出。	0x0
[1]	RW	audio_rx_bclk_sel	内置codec_ADC的bclk/ws选择。 0：选择crg0的时钟 1：选择crg8或者crg9的时钟，这种情况下，adc和dac共时钟，具体选crg8或crg9要通过codec_tx_sel来配合选择	0x0
[0]	RW	pad_tx_en	iis_tx0输出管脚数据和时钟选择控制。 0：tx1_sd、crg9； 1：tx0_sd、crg8；	0x0

I2S_CRG_CFG0_00

I2S_CRG_CFG0_00为I2S00 CRG 配置0号寄存器。

Offset Address: 0x0100 Total Reset Value: 0x00AA_AAAA

Bits	Access	Name	Description	Reset
[31:27]	-	reserved	保留。	0x00
[26:0]	RW	aiao_mclk_div	mclk的分频时钟配置值，配置值为(MCLK/SIO时钟源频率)×2^27。	0x0AAAAAA

I2S_CRG_CFG1_00

I2S_CRG_CFG1_00为I2S00 CRG 配置1号寄存器。

Offset Address: 0x0104 Total Reset Value: 0x0000_0131

Bits	Access	Name	Description	Reset
[31:16]	-	reserved	保留。	0x0000
[15]	RW	aiao_ws_en	WS使能。 0：不使能； 1：使能。	0x0
[14]	RW	aiao_bclk_en	BCLK使能。 0：不使能； 1：使能。	0x0
[13]	RW	aiao_bclkout_pctrl	BCLKOUT的极性控制。 0：正向； 1：反向。	0x0
[12]	RW	aiao_bclkin_pctrl	BCLKIN的极性控制。 0：正向； 1：反向。	0x0
[11]	RW	aiao_bclk_sel	BCLK/FSCLK选择。 0：时钟从内部产生； 1：时钟从外部输入。	0x0
[10]	RW	aiao_bclk_oen	BCLK/FSCLK IO oen控制。 0：BCLK/FSCLK IO 为输出； 1：BCLK/FSCLK IO 为输入。 注意：需要和aiao_bclk_sel配对使用，实现I2S接口主从模式选择。	0x0
[9]	RW	aiao_srst_req	软复位请求。 0：撤消复位； 1：复位。	0x0
[8]	RW	aiao_cken	时钟状态。 0：关闭； 1：打开。	0x1
[7]	-	reserved	保留。	0x0
[6:4]	RW	aiao_fsclk_div	位时钟BCLK与采样时钟FSCLK的分频关系。 000：FSCLK是BCLK的16分频； 001：FSCLK是BCLK的32分频； 010：FSCLK是BCLK的48分频； 011：FSCLK是BCLK的64分频； 100：FSCLK是BCLK的128分频； 101：FSCLK是BCLK的256分频； 其他：FSCLK是BCLK的8分频。	0x3
[3:0]	RW	aiao_bclk_div	主时钟MCLK与位时钟BCLK分频关系。 0x0：BCLK是MCLK的1分频； 0x1：BCLK是MCLK的3分频； 0x2：BCLK是MCLK的2分频； 0x3：BCLK是MCLK的4分频； 0x4：BCLK是MCLK的6分频； 0x5：BCLK是MCLK的8分频； 0x6：BCLK是MCLK的12分频； 0x7：BCLK是MCLK的16分频； 0x8：BCLK是MCLK的24分频； 0x9：BCLK是MCLK的32分频； 0xA：BCLK是MCLK的48分频； 0xB：BCLK是MCLK的64分频； 其他：BCLK是MCLK的8分频。	0x1

I2S_CRG_CFG0_08

I2S_CRG_CFG0_08为I2S08 CRG 配置0号寄存器。

Offset Address: 0x0140 Total Reset Value: 0x00AA_AAAA

Bits	Access	Name	Description	Reset
[31:27]	-	reserved	保留。	0x00
[26:0]	RW	aiao_mclk_div	mclk的分频时钟配置值，配置值为(MCLK/SIO时钟源频率)×2^27。	0x0AAAAAA

I2S_CRG_CFG1_08

I2S_CRG_CFG1_08为I2S08 CRG 配置1号寄存器。

Offset Address: 0x0144 Total Reset Value: 0x0000_0131

Bits	Access	Name	Description	Reset
[31:16]	-	reserved	保留。	0x0000
[15]	RW	aiao_ws_en	WS使能。 0：不使能； 1：使能。	0x0
[14]	RW	aiao_bclk_en	BCLK使能。 0：不使能； 1：使能。	0x0
[13]	RW	aiao_bclkout_pctrl	BCLKOUT的极性控制。 0：正向； 1：反向。	0x0
[12]	RW	aiao_bclkin_pctrl	BCLKIN的极性控制。 0：正向； 1：反向。	0x0
[11]	RW	aiao_bclk_sel	BCLK/FSCLK选择。 0：时钟从内部产生； 1：时钟从外部输入。	0x0
[10]	RW	aiao_bclk_oen	BCLK/FSCLK IO oen控制。 0：BCLK/FSCLK IO 为输出； 1：BCLK/FSCLK IO 为输入。 注意：需要和aiao_bclk_sel配对使用，实现I2S接口主从模式选择。	0x0
[9]	RW	aiao_srst_req	软复位请求。 0：撤消复位； 1：复位。	0x0
[8]	RW	aiao_cken	时钟状态。 0：关闭； 1：打开。	0x1
[7]	-	reserved	保留	0x0
[6:4]	RW	aiao_fsclk_div	位时钟BCLK与采样时钟FSCLK的分频关系。 000：FSCLK是BCLK的16分频； 001：FSCLK是BCLK的32分频； 010：FSCLK是BCLK的48分频； 011：FSCLK是BCLK的64分频； 100：FSCLK是BCLK的128分频； 101：FSCLK是BCLK的256分频； 其他：FSCLK是BCLK的8分频。	0x3
[3:0]	RW	aiao_bclk_div	主时钟MCLK与位时钟BCLK分频关系。 0x0：BCLK是MCLK的1分频； 0x1：BCLK是MCLK的3分频； 0x2：BCLK是MCLK的2分频； 0x3：BCLK是MCLK的4分频； 0x4：BCLK是MCLK的6分频； 0x5：BCLK是MCLK的8分频； 0x6：BCLK是MCLK的12分频； 0x7：BCLK是MCLK的16分频； 0x8：BCLK是MCLK的24分频； 0x9：BCLK是MCLK的32分频； 0xA：BCLK是MCLK的48分频； 0xB：BCLK是MCLK的64分频； 其他：BCLK是MCLK的8分频。	0x1

I2S_CRG_CFG0_09

I2S_CRG_CFG0_09为I2S09 CRG 配置0号寄存器。

Offset Address: 0x0148 Total Reset Value: 0x00AA_AAAA

Bits	Access	Name	Description	Reset
[31:27]	-	reserved	保留。	0x00
[26:0]	RW	aiao_mclk_div	mclk的分频时钟配置值，配置值为(MCLK/SIO时钟源频率)×2^27。	0x0AAAAAA

I2S_CRG_CFG1_09

I2S_CRG_CFG1_09为I2S09 CRG 配置1号寄存器。

Offset Address: 0x014C Total Reset Value: 0x0000_0131

Bits	Access	Name	Description	Reset
[31:16]	-	reserved	保留。	0x0000
[15]	RW	aiao_ws_en	WS使能。 0：不使能； 1：使能。	0x0
[14]	RW	aiao_bclk_en	BCLK使能。 0：不使能； 1：使能。	0x0
[13]	RW	aiao_bclkout_pctrl	BCLKOUT的极性控制。 0：正向； 1：反向。	0x0
[12]	RW	aiao_bclkin_pctrl	BCLKIN的极性控制。 0：正向； 1：反向。	0x0
[11]	RW	aiao_bclk_sel	BCLK/FSCLK选择。 0：时钟从内部产生； 1：时钟从外部输入。	0x0
[10]	RW	aiao_bclk_oen	BCLK/FSCLK IO oen控制。 0：BCLK/FSCLK IO为输出； 1：BCLK/FSCLK IO为输入。 注意：需要和aiao_bclk_sel配对使用，实现I2S接口主从模式选择。	0x0
[9]	RW	aiao_srst_req	软复位请求。 0：撤消复位； 1：复位。	0x0
[8]	RW	aiao_cken	时钟状态。 0：关闭； 1：打开。	0x1
[7]	-	reserved	保留	0x0
[6:4]	RW	aiao_fsclk_div	位时钟BCLK与采样时钟FSCLK的分频关系。 000：FSCLK是BCLK的16分频； 001：FSCLK是BCLK的32分频； 010：FSCLK是BCLK的48分频； 011：FSCLK是BCLK的64分频； 100：FSCLK是BCLK的128分频； 101：FSCLK是BCLK的256分频； 其他：FSCLK是BCLK的8分频。	0x3
[3:0]	RW	aiao_bclk_div	主时钟MCLK与位时钟BCLK分频关系。 0x0：BCLK是MCLK的1分频； 0x1：BCLK是MCLK的3分频； 0x2：BCLK是MCLK的2分频； 0x3：BCLK是MCLK的4分频； 0x4：BCLK是MCLK的6分频； 0x5：BCLK是MCLK的8分频； 0x6：BCLK是MCLK的12分频； 0x7：BCLK是MCLK的16分频； 0x8：BCLK是MCLK的24分频； 0x9：BCLK是MCLK的32分频； 0xA：BCLK是MCLK的48分频； 0xB：BCLK是MCLK的64分频； 其他：BCLK是MCLK的8分频。	0x1

RX_IF_ATTRI

RX_IF_ATTRI为接收通道的接口属性设置寄存器。

Offset Address: 0x1000＋0x100×n Total Reset Value: 0xE408_0004

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0xE4
[23:20]	RW	rx_sd_source_sel	sd0,sd1,sd2,sd3 source 选择。 0x0：I2S TX0 0x1：I2S TX1 … 0x7：I2S TX7 0x8：I2S RX0 0x9：I2S RX1 … 0xF：I2S RX7	0x0
[19]	-	reserved	保留。	0x1
[18:16]	RW	rx_trackmode	I2S模式下，左右声道模式控制。 000：不做处理； 001：两个声道全部为左声道声音； 010：两个声道全部为右声道声音； 011：两个声道互换； 100：左右两个声道输出为左右声道相加； 101：左声道静音，右声道播放原右声道声音； 110：右声道静音，左声道播放原左声道声音； 111：左右声道静音。 注意：单声道接收时，trackmode仍然有效。	0x0
[15:8]	RW	rx_sd_offset	PCM模式下，数据相对帧同步信号延迟n个BCLK周期。 0x00：0 bit clocks 0x01：1 bit clocks 0x02：2 bit clocks … 0xFE：254 bitclocks 0xFF：255 bitclocks	0x00
[7]	RW	rx_multislot_en	时分复用有效指示位。 0：时分复用模式无效，属于正常模式； 1：时分复用模式有效。	0x0
[6]	-	reserved	保留。	0x0
[5:4]	RW	rx_ch_num	接收的路数选择 rx_multislot_en = 0 00：1路（ch）接收；(sd0数据线) 01：2路（ch）接收；(sd0数据线) 其他：保留； rx_multislot_en = 1 分时复用方式下，接收的路数选择。 00：2路接收；(sd0数据线) 01：4路接收；(sd0数据线) 其他：保留 注意：多路接收时，只用第0根数据线sd0。	0x0
[3:2]	RW	rx_i2s_precision	数据采样精度配置位。 I2S模式。 01：16bit； 10：24bit； 其他：保留。 PCM模式。 01：16bit； 其他：保留。	0x1
[1:0]	RW	rx_mode	接收通道的接口模式选择。 00：I2S模式； 01：PCM模式； 其他：保留。	0x0

RX_DSP_CTRL

RX_DSP_CTRL为接收处理通道的控制寄存器。

Offset Address: 0x1004＋0x100×n Total Reset Value: 0x2000_0000

Bits	Access	Name	Description	Reset
[31:30]	-	reserved	保留。	0x0
[29]	RO	rx_disable_done	接收通道的停止完成标识位。 0：disable未完成； 1：disable完成。	0x1
[28]	RW	rx_enable	接收通道的启动、停止指示位。 0：停止； 1：启动。	0x0
[27]	RW	bypass_en	运算处理bypass，控制功能仍然生效。 0：bypass功能关闭； 1：bypass功能打开；trackmode功能被bypass	0x0
[26:0]	-	reserved	保留。	0x0000000

RX_BUFF_SADDR_LOW

RX_BUFF_SADDR_LOW为接收通道的DDR缓存起始地址寄存器。

Offset Address: 0x1080＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RW	rx_buff_saddr_low	接收通道的DDR缓存起始地址，以字节为单位。	0x00000000

RX_BUFF_SIZE

RX_BUFF_SIZE为接收通道的DDR缓存大小寄存器。

Offset Address: 0x1084＋0x100×n Total Reset Value: 0x0000_0032

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	rx_buff_size	接收通道的DDR缓存大小，以字节为单位。 注意：要求rx_buff_size是32字节的整数倍。	0x000032

RX_BUFF_WPTR

RX_BUFF_WPTR为接收通道的DDR缓存写地址寄存器。

Offset Address: 0x1088＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	rx_buff_wptr	接收通道的DDR缓存写地址，以字节为单位。 注意： 接收方向的写地址由逻辑维护，是相对于DDR缓存起始地址的偏移地址。 要求128×2比特对齐。软件低4bit不可用。	0x000000

RX_BUFF_RPTR

RX_BUFF_RPTR为接收通道的DDR缓存读地址寄存器。

Offset Address: 0x108C＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	rx_buff_rptr	接收通道的DDR缓存读地址，以字节为单位。 注意： 接收方向的读地址由软件维护，是相对于DDR缓存起始地址的偏移地址。 软件按照字节为单位，硬件内部按照32字节对齐操作。	0x000000

RX_BUFF_ALFULL_TH

RX_BUFF_ALFULL_TH为接收通道的DDR缓存几乎满水线寄存器。

Offset Address: 0x1090＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	rx_buff_alfull_th	接收通道的DDR缓存几乎满水线，以字节为单位。当DDR缓存可写空间小于几乎满水线时，产生几乎满原始中断。 注意：如果使用rx_alfull_int中断，要求rx_buff_alfull_th配置为16字节的整数倍，且大于或等于0x40。	0x000000

RX_TRANS_SIZE

RX_TRANS_SIZE为接收通道的数据传输长度寄存器。

Offset Address: 0x1094＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	rx_trans_size	接收通道，当完成rx_trans_size长度(以字节为单位)的音频数据接收时，产生传输完成中断。	0x000000

RX_WPTR_TMP

RX_WPTR_TMP为上报传输完成中断时，保存接收通道的写地址寄存器。

Offset Address: 0x1098＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RO	rx_wptr_tmp	上报传输完成中断时，保存接收通道的写地址，以字节为单位。	0x000000

RX_INT_ENA

RX_INT_ENA为接收通道的中断使能寄存器。

Offset Address: 0x10A0＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7]	RW	rx_if_full_lost_int_ena	接收通道的接口数据满,导致数据丢失的原始中断使能。 0：不使能； 1：使能。	0x0
[6]	-	reserved	保留。	0x0
[5]	RW	rx_stop_int_ena	接收通道的停止中断使能。 0：不使能； 1：使能。	0x0
[4]	RW	rx_ififo_full_int_ena	接收通道的接口fifo上溢中断使能。 0：不使能； 1：使能。	0x0
[3]	RW	rx_bfifo_full_int_ena	接收通道的总线fifo上溢中断使能。 0：不使能； 1：使能。	0x0
[2]	RW	rx_alfull_int_ena	接收通道的DDR缓存几乎满中断使能。 0：不使能； 1：使能。	0x0
[1]	RW	rx_full_int_ena	接收通道的DDR缓存满中断使能。 0：不使能； 1：使能。	0x0
[0]	RW	rx_trans_int_ena	接收通道的传输完成中断使能。 0：不使能； 1：使能。	0x0

RX_INT_RAW

RX_INT_RAW为接收通道的原始中断寄存器。

Offset Address: 0x10A4＋0x100×n Total Reset Value: 0x0000_0020

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7]	RO	rx_if_full_lost_int_raw	接收通道的接口数据满,导致数据丢失的原始中断。 0：无原始中断； 1：有原始中断。	0x0
[6]	-	reserved	保留。	0x0
[5]	RO	rx_stop_int_raw	接收通道的停止原始中断。 0：无原始中断； 1：有原始中断。	0x1
[4]	-	reserved	保留。	0x0
[3]	RO	rx_fifo_full_int_raw	接收通道的总线fifo上溢原始中断。 0：无原始中断； 1：有原始中断。	0x0
[2]	RO	rx_alfull_int_raw	接收通道的DDR缓存几乎满原始中断。 0：无原始中断； 1：有原始中断。	0x0
[1]	RO	rx_full_int_raw	接收通道的DDR缓存满原始中断。 0：无原始中断； 1：有原始中断。	0x0
[0]	RO	rx_trans_int_raw	接收通道的传输完成原始中断。 0：无原始中断； 1：有原始中断。	0x0

RX_INT_STATUS

RX_INT_STATUS为接收通道的中断状态寄存器。

Offset Address: 0x10A8＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7]	RO	rx_if_full_lost_int_status	接收通道的接口数据满，导致数据丢失的中断状态。 0：无中断状态； 1：有中断状态。	0x0
[6]	-	reserved	保留。	0x0
[5]	RO	rx_stop_int_status	接收通道的停止中断状态。 0：无中断状态； 1：有中断状态。	0x0
[4]	RO	rx_ififo_full_int_status	接收通道的接口fifo上溢中断状态。 0：无中断状态； 1：有中断状态。	0x0
[3]	RO	rx_bfifo_full_int_status	接收通道的总线fifo上溢中断状态。 0：无中断状态； 1：有中断状态。	0x0
[2]	RO	rx_alfull_int_status	接收通道的DDR缓存几乎满中断状态。 0：无中断状态； 1：有中断状态。	0x0
[1]	RO	rx_full_int_status	接收通道的DDR缓存满中断状态。 0：无中断状态； 1：有中断状态。	0x0
[0]	RO	rx_trans_int_status	接收通道的传输完成中断状态。 0：无中断状态； 1：有中断状态。	0x0

RX_INT_CLR

RX_INT_CLR为接收通道的中断清除寄存器。

Offset Address: 0x10AC＋0x100×n Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7]	RW	rx_if_full_lost_int_clear	接收通道的接口数据满丢失中断清除。 0：不清除； 1：清除。	0x0
[6]	-	reserved	保留。	0x0
[5]	RW	rx_stop_int_clear	接收通道的停止中断清除位。 0：不清除； 1：清除。	0x0
[4]	RW	rx_ififo_full_int_clear	接收通道的接口fifo上溢中断清除位。 0：不清除； 1：清除。	0x0
[3]	RW	rx_bfifo_full_int_clear	接收通道的总线fifo上溢中断清除位。 0：不清除； 1：清除。	0x0
[2]	RW	rx_alfull_int_clear	接收通道的DDR缓存几乎满中断清除位。 0：不清除； 1：清除。	0x0
[1]	RW	rx_full_int_clear	接收通道的DDR缓存满中断清除位。 0：不清除； 1：清除。	0x0
[0]	WO	rx_trans_int_clear	接收通道的传输完成中断清除位。 0：不清除； 1：清除。	0x0

TX_IF_ATTRI

TX_IF_ATTRI为发送通道的接口属性设置寄存器。

Offset Address: 0x2000＋0x100×m Total Reset Value: 0xE400_0004

Bits	Access	Name	Description	Reset
[31:30]	-	reserved	保留。	0x3
[29:28]	-	reserved	保留。	0x2
[27:26]	-	reserved	保留。	0x1
[25:24]	-	reserved	保留。	0x0
[23:20]	RW	tx_sd_source_sel	sd0,sd1,sd2,sd3 source 选择。 0x0：I2S TX0 0x1：I2S TX1 … 0x7：I2S TX7 0x8：I2S RX0 0x9：I2S RX1 … 0xF：I2S RX7	0x0
[19]	-	reserved	保留。	0x0
[18:16]	RW	tx_trackmode	I2S模式下，左右声道模式控制。 000：不做处理； 001：两个声道全部为左声道声音； 010：两个声道全部为右声道声音； 011：两个声道互换； 100：左右两个声道输出为左右声道相加； 101：左声道静音，右声道播放原右声道声音； 110：右声道静音，左声道播放原左声道声音； 111：左右声道静音。 注意：单声道接收时，trackmode仍然有效。	0x0
[15:8]	RW	tx_sd_offset	PCM模式下，数据相对帧同步信号延迟n个BCLK周期。 0x00：0 bit clocks 0x01：1 bit clocks 0x02：2 bit clocks … 0xFE：254 bitclocks 0xFF：255 bitclocks	0x00
[7]	RO	reserved	保留。	0x0
[6]	RO	reserved	保留。	0x0
[5:4]	RW	tx_ch_num	发送路数选择。 00：1路发送； 01：2路发送； 其他：保留。	0x0
[3:2]	RW	tx_i2s_precision	数据采样精度配置位。 I2S正常模式： 00：保留； 01：16bit； 10：24bit； 11：保留。 PCM正常模式： 01：16bit； 其他：保留。	0x1
[1:0]	RW	tx_mode	发送通道的接口模式选择。 00：I2S模式； 01：PCM模式； 其他：保留。	0x0

TX_DSP_CTRL

TX_DSP_CTRL为发送处理通道的控制寄存器。

Offset Address: 0x2004＋0x100×m Total Reset Value: 0x2000_0000

Bits	Access	Name	Description	Reset
[31:30]	-	reserved	保留。	0x0
[29]	RO	tx_disable_done	发送通道的停止完成标识。 0：未完成； 1：完成。	0x1
[28]	RW	tx_enable	发送通道的启动、停止指示位。 0：停止； 1：启动。	0x0
[27]	RW	bypass_en	运算处理bypass，控制功能仍然生效。 0：bypass功能关闭； 1：bypass功能打开；音量控制，trackmode，淡入淡出，等功能被bypass。	0x0
[26:24]	-	reserved	保留。	0x0
[23:20]	RW	fade_out_rate	淡出速度。 0x0：1 个采样点改变一次； 0x1：2 个采样点改变一次； 0x2：4 个采样点改变一次； 0x3：8 个采样点改变一次； 0x4：16个采样点改变一次； 0x5：32个采样点改变一次； 0x6：64个采样点改变一次； 0x7：128个采样点改变一次； 其他：保留。	0x0
[19:16]	RW	fade_in_rate	淡入速度。 0x0：1 个采样点改变一次； 0x1：2 个采样点改变一次； 0x2：4 个采样点改变一次； 0x3：8 个采样点改变一次； 0x4：16个采样点改变一次； 0x5：32个采样点改变一次； 0x6：64个采样点改变一次； 0x7：128个采样点改变一次； 其他：保留。	0x0
[15]	-	reserved	保留。	0x0
[14:8]	RW	volume	音量。 0x00～0x28：静音； 0x29：–80dB； …… 0x7E：+5dB； 0x7F：+6dB。	0x00
[7:2]	-	reserved	保留。	0x00
[1]	RW	mute_fade_en	静音淡入淡出控制。 0：淡入淡出功能关闭； 1：淡入淡出功能打开。	0x0
[0]	RW	mute_en	静音控制。 0：静音撤销； 1：静音使能。	0x0

TX_WS_CNT

TX_WS_CNT为发送处理通道的ws循环计数状态寄存器。

Offset Address: 0x2020＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RO	ws_count	fsclk循环计数寄存器。 计数单位：fsclk。	0x000000

TX_BCLK_CNT

TX_BCLK_CNT为发送处理通道的bclk循环计数状态寄存器。

Offset Address: 0x2024＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RO	bclk_count	bclk循环计数寄存器。 计数单位：bclk。	0x000000

TX_BUFF_SADDR_LOW

TX_BUFF_SADDR_LOW为发送通道的DDR缓存起始地址寄存器。

Offset Address: 0x2080＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RW	tx_buff_saddr_low	发送通道的DDR缓存起始地址，以字节为单位。 注意：DDR缓存起始地址要求128×2比特对齐。	0x00000000

TX_BUFF_SIZE

TX_BUFF_SIZE为发送通道的DDR缓存大小寄存器。

Offset Address: 0x2084＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	tx_buff_size	发送通道的DDR缓存大小，以字节为单位。 注意：要求tx_buff_size是32字节的整数倍。	0x000000

TX_BUFF_WPTR

TX_BUFF_WPTR为发送通道的DDR缓存写地址寄存器。

Offset Address: 0x2088＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	tx_buff_wptr	发送通道的DDR缓存写地址。 注意： 发送方向的写地址由软件维护，是相对于DDR缓存起始地址的偏移地址。 软件必须保证TX_BUFF空闲空间不小于32字节。 软件按照字节为单位，硬件内部按照32字节对齐操作。	0x000000

TX_BUFF_RPTR

TX_BUFF_RPTR为发送通道的DDR缓存读地址寄存器。

Offset Address: 0x208C＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	tx_buff_rptr	发送通道的DDR缓存读地址。 注意：发送方向的读地址由逻辑维护，是相对于DDR缓存起始地址的偏移地址。要求128×2比特对齐。	0x000000

TX_BUFF_ALEMPTY_TH

TX_BUFF_ALEMPTY_TH为发送通道的DDR缓存几乎空水线寄存器。

Offset Address: 0x2090＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	tx_buff_alempty_th	发送通道的DDR缓存几乎空水线，以字节为单位。当DDR缓存可读空间小于几乎空水线时，产生几乎空原始中断。 注意：如果使用tx_alempty_int中断，要求tx_buff_alempty_th配置为16字节的整数倍，且大于或等于0x20。	0x000000

TX_TRANS_SIZE

TX_TRANS_SIZE为发送通道的数据传输长度寄存器。

Offset Address: 0x2094＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RW	tx_trans_size	发送通道，当完成tx_trans_size长度(以字节为单位)的音频数据发送时，产生传输完成中断。	0x000000

TX_RPTR_TMP

TX_RPTR_TMP为上报传输完成中断时，保存发送通道的读地址寄存器。

Offset Address: 0x2098＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:24]	-	reserved	保留。	0x00
[23:0]	RO	tx_rptr_tmp	上报传输完成中断时，保存发送通道的读地址，以字节为单位。	0x000000

TX_INT_ENA

TX_INT_ENA为发送通道的中断使能寄存器。

Offset Address: 0x20A0＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7]	RW	tx_dat_break_int_ena	发送通道的接口数据断流中断使能。 0：不使能； 1：使能。	0x0
[6]	RW	tx_mfade_int_ena	发送通道的静音淡入淡出完成中断使能。 0：不使能； 1：使能。	0x0
[5]	RW	tx_stop_int_ena	发送通道的停止中断使能。 0：不使能； 1：使能。	0x0
[4]	RW	tx_ififo_empty_int_ena	发送通道的接口fifo下溢中断使能。 0：不使能； 1：使能。	0x0
[3]	RW	tx_bfifo_empty_int_ena	发送通道的总线fifo下溢中断使能。 0：不使能； 1：使能。	0x0
[2]	RW	tx_alempty_int_ena	发送通道的DDR缓存几乎空中断使能。 0：不使能； 1：使能。	0x0
[1]	RW	tx_empty_int_ena	发送通道的DDR缓存空中断使能。 0：不使能； 1：使能。	0x0
[0]	RW	tx_trans_int_ena	发送通道的传输完成中断使能。 0：不使能； 1：使能。	0x0

TX_INT_RAW

TX_INT_RAW为发送通道的原始中断寄存器。

Offset Address: 0x20A4＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7]	RO	tx_dat_break_int_raw	发送通道的接口数据断流原始中断。 0：无原始中断； 1：有原始中断。	0x0
[6]	RO	tx_mfade_int_raw	发送通道的静音淡入淡出完成原始中断。 0：无原始中断； 1：有原始中断。	0x0
[5]	RO	tx_stop_int_raw	发送通道的停止原始中断。 0：无原始中断； 1：有原始中断。	0x0
[4]	RO	tx_ififo_empty_int_raw	发送通道的接口fifo下溢原始中断。 0：无原始中断； 1：有原始中断。	0x0
[3]	RO	tx_bfifo_empty_int_raw	发送通道的总线fifo下溢原始中断。 0：无原始中断； 1：有原始中断。	0x0
[2]	RO	tx_alempty_int_raw	发送通道的DDR缓存几乎空原始中断。 0：无原始中断； 1：有原始中断。	0x0
[1]	RO	tx_empty_int_raw	发送通道的DDR缓存空原始中断。 0：无原始中断； 1：有原始中断。	0x0
[0]	RO	tx_trans_int_raw	发送通道的传输完成原始中断。 0：无原始中断； 1：有原始中断。	0x0

TX_INT_STATUS

TX_INT_STATUS为发送通道的中断状态寄存器。

Offset Address: 0x20A8＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7]	RO	tx_dat_break_int_status	发送通道的接口数据断流中断状态。 0：无中断状态； 1：有中断状态。	0x0
[6]	RO	tx_mfade_int_status	发送通道的静音淡入淡出完成中断状态位。 0：无中断状态； 1：有中断状态。	0x0
[5]	RO	tx_stop_int_status	发送通道的停止中断状态。 0：无中断状态； 1：有中断状态。	0x0
[4]	RO	tx_ififo_empty_int_status	发送通道的接口fifo下溢中断状态。 0：无中断状态； 1：有中断状态。	0x0
[3]	RO	tx_bfifo_empty_int_status	发送通道的总线fifo下溢中断状态。 0：无中断状态； 1：有中断状态。	0x0
[2]	RO	tx_alempty_int_status	发送通道的DDR缓存几乎空中断状态。 0：无中断状态； 1：有中断状态。	0x0
[1]	RO	tx_empty_int_status	发送通道的DDR缓存空中断状态。 0：无中断状态； 1：有中断状态。	0x0
[0]	RO	tx_trans_int_status	发送通道的传输完成中断状态。 0：无中断状态； 1：有中断状态。	0x0

TX_INT_CLR

TX_INT_CLR为发送通道的中断清除寄存器。

Offset Address: 0x20AC＋0x100×m Total Reset Value: 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7]	RW	tx_dat_break_int_clear	发送通道的接口数据断流中断清除。 0：不清除； 1：清除。	0x0
[6]	RW	tx_mfade_int_clear	发送通道的静音淡入淡出完成中断清除位。 0：不清除； 1：清除。	0x0
[5]	RW	tx_stop_int_clear	发送通道的停止中断清除位。 0：不清除； 1：清除。	0x0
[4]	RW	tx_ififo_empty_int_clear	发送通道的接口fifo下溢中断清除位。 0：不清除； 1：清除。	0x0
[3]	RW	tx_bfifo_empty_int_clear	发送通道的总线fifo下溢中断清除位。 0：不清除； 1：清除。	0x0
[2]	RW	tx_alempty_int_clear	发送通道的DDR缓存几乎空中断清除位。 0：不清除； 1：清除。	0x0
[1]	RW	tx_empty_int_clear	发送通道的DDR缓存空中断清除位。 0：不清除； 1：清除。	0x0
[0]	RW	tx_trans_int_clear	发送通道的传输完成中断清除位。 0：不清除； 1：清除。	0x0

Audio Codec

• 概述

• 特点

• Audio Codec寄存器概览

• Audio Codec寄存器描述

概述

芯片集成高性能的Audio Codec，包括高品质回放DAC（90dB DR A-Weighted），支持1路单端lineout输出；高品质录音ADC（90dB DR A-Weighted），支持2路差分/单端输入，麦克风输入支持0~30dB，2dB 步长的增益控制，另外一档Boost gain为20dB。I2S数据接口，支持8kHz到48kHz的标准采样率。

特点

Audio Codec模块有如下特点：

• 90dBA DR DAC, 支持1路单端lineout输出
• DAC数字音量控制范围：-121dB～6dB，1dB步长
• 90dBA DR ADC, 支持2路差分/单端输入
• ADC通路模拟音量控制范围：0~30dB，2dB 步长，另外一档Boost gain为20dB
• 提供内部麦克风偏置
• 音频采样率：支持48kHz、44.1kHz、32kHz三个系列的采样率。其中各系列采样率情况如下：
  • 32kHz系列采样率包括8kHz、16kHz、32kHz
  • 44.1kHz系列采样率包括11.025kHz、22.05kHz、44.1kHz
  • 48kHz系列采样率包括12kHz、24kHz、48kHz

Audio Codec寄存器概览

Audio Codec寄存器概览如表1所示。

表 1 Audio Codec寄存器概览（基址是0x17C4_0000）

偏移地址	名称	描述
0x0000	AUDIO_ANA_CTRL_0	Audio Codec模拟控制寄存器0
0x0004	AUDIO_ANA_CTRL_1	Audio Codec模拟控制寄存器1
0x0008	AUDIO_ANA_CTRL_2	Audio Codec模拟控制寄存器2
0x000C	AUDIO_ANA_CTRL_3	Audio Codec模拟控制寄存器3
0x00CC	AUDIO_CTRL_REG_1	Audio Codec DIG控制寄存器0
0x00D0	AUDIO_DAC_REG_0	Audio Codec DIG控制寄存器1
0x00D4	AUDIO_DAC_REG_1	Audio Codec DIG控制寄存器2
0x00D8	AUDIO_ADC_REG_0	Audio Codec DIG控制寄存器3

Audio Codec寄存器描述

• AUDIO_ANA_CTRL_0

• AUDIO_ANA_CTRL_1

• AUDIO_ANA_CTRL_2

• AUDIO_ANA_CTRL_3

• AUDIO_CTRL_REG_1

• AUDIO_DAC_REG_0

• AUDIO_DAC_REG_1

• AUDIO_ADC_REG_0

AUDIO_ANA_CTRL_0

AUDIO_ANA_CTRL_0为Audio Codec模拟控制寄存器0。

Offset Address: 0x0000 Total Reset Value: 0x3434_DFFF

Bits	Access	Name	Description	Reset
[31:27]	RW	LINEIN_R_GAIN	右通路输入PGA增益控制。 0x0：0dB； 0x1：2dB； … 0xF：30dB。	0x06
[26:24]	RW	LINEIN_R_SEL	右通路输入PGA输入通道选择。 000：MIC差分输入； 001：MIC_R单端输入； 010：MIC_L单端输入； 011：LINEIN_L单端输入； 100：LINEIN_R单端输入； 101：LINEIN差分输入； 其他：保留。	0x4
[23:19]	RW	LINEIN_L_GAIN	左通路输入PGA增益控制。 0x00：0dB； 0x01：2dB； … … 0x0F：30dB。	0x06
[18:16]	RW	LINEIN_L_SEL	左通路输入PGA输入通道选择。 000：MIC差分输入； 001：MIC_L单端输入； 010：MIC_R单端输入； 011：LINEIN_R单端输入； 100：LINEIN_L单端输入； 101：LINEIN差分输入； 其他：保留。	0x4
[15]	RW	PD_MICBIAS1	MICBIAS1上下电控制。 0：正常工作； 1：下电。	0x1
[14]	-	reserved	保留。	0x1
[13]	RW	EN_LDO	LDO上下电控制。 0：下电； 1：上电。	0x0
[12]	RW	PD_DAC_VREF	DAC_VREF上下电控制。 0：正常工作； 1：下电。	0x1
[11]	RW	PD_CTCM_TX	TX通路CTCM_BUFFER的上下电控制。 0：正常工作； 1：下电。	0x1
[10]	RW	PD_CTCM_RX	RX通路CTCM_BUFFER的上下电控制。 0：正常工作； 1：下电。	0x1
[9]	RW	PD_IBIAS	偏置电流产生电路上下电控制。 0：正常工作； 1：下电。	0x1
[8]	RW	PD_VREF	VREF上下电控制。 0：正常工作； 1：下电。	0x1
[7]	RW	PD_LINEOUTL	左通路LINEOUT上下电控制。 0：正常工作； 1：下电。	0x1
[6]	RW	PD_LINEOUTR	右通路LINEOUT上下电控制。 0：正常工作； 1：下电。	0x1
[5]	RW	PD_ADCL	左通路ADC上下电控制。 0：正常工作； 1：下电。	0x1
[4]	RW	PD_ADCR	右通路ADC上下电控制。 0：正常工作； 1：下电。	0x1
[3]	RW	PD_LINEIN_L	左通路输入PGA上下电控制。 0：正常工作； 1：下电。	0x1
[2]	RW	PD_LINEIN_R	右通路输入PGA上下电控制。 0：正常工作； 1：下电。	0x1
[1]	RW	MUTE_LINEIN_L	左通路输入PGA静音控制。 0：正常工作； 1：静音。	0x1
[0]	RW	MUTE_LINEIN_R	右通路输入PGA静音控制。 0：正常工作； 1：静音。	0x1

AUDIO_ANA_CTRL_1

AUDIO_ANA_CTRL_1为Audio Codec模拟控制寄存器1。

Offset Address: 0x0004 Total Reset Value: 0xDF60_5E65

Bits	Access	Name	Description	Reset
[31:20]	-	reserved	保留。	0xDF6
[19]	RW	MODE_ADCL	左通路ADC模式选择信号。 0：6.144MHz采样率(48kHz系列)； 1：4.096MHz采样率(32kHz系列)。	0x0
[18]	RW	MODE_ADCR	右通路ADC模式选择信号。 0：6.144MHz采样率(48kHz系列)； 1：4.096MHz采样率(32kHz系列)。	0x0
[17]	RW	BOOST_ADCL	左通路ADC Boost开关控制。 0：不开Boost； 1：打开Boost=20dB。	0x0
[16]	RW	BOOST_ADCR	右通路ADC Boost开关控制。 0：不开Boost； 1：打开Boost=20dB。	0x0
[15:2]	-	reserved	保留。	0x1799
[1]	RW	EN_RCTUNE	ADC的RC系数校正电路使能控制。 0：不使能； 1：正常工作。 此寄存器为一上升沿触发信号，需要RC校正电路工作时应先配置0，再配置1，系统检测到一个上升沿之后触发RC校正电路工作。	0x0
[0]	RW	PD_RCTUNE	ADC的RC系数校正电路上下电控制。 0：正常工作； 1：下电。	0x1

AUDIO_ANA_CTRL_2

AUDIO_ANA_CTRL_2为Audio Codec模拟控制寄存器2。

Offset Address: 0x0008 Total Reset Value: 0x0025_5548

Bits	Access	Name	Description	Reset
[31:30]	-	reserved	保留。	0x0
[29:27]	RW	MICBIAS_ADJ	MICBIAS的输出电压选择。 000：2.1V； 001：2.2V； …… 111：2.8V。	0x0
[26:1]	-	reserved	保留。	0x12AAA4
[0]	RW	ANA_LOOP	模拟环回使能控制。 0：DAC的输入由数字部分提供； 1：ADC到DAC模拟内部环回。	0x0

AUDIO_ANA_CTRL_3

AUDIO_ANA_CTRL_3为Audio Codec模拟控制寄存器3。

Offset Address: 0x000C Total Reset Value: 0x0429_3B50

Bits	Access	Name	Description	Reset
[31:10]	-	reserved	保留。	0x010A4E
[9]	RW	MUTE_DACL	左通路DAC静音控制。 0：正常工作； 1：通路静音。	0x1
[8]	RW	MUTE_DACR	右通路DAC静音控制。 0：正常工作； 1：静音。	0x1
[7:0]	-	reserved	保留。	0x50

AUDIO_CTRL_REG_1

AUDIO_CTRL_REG_1为Audio Codec DIG控制寄存器0。

Offset Address: 0x00CC Total Reset Value: 0x00F3_5A4A

Bits	Access	Name	Description	Reset
[31]	RW	dacl_rst_n	DACL复位信号。 0：复位有效； 1：复位无效。	0x0
[30]	RW	dacr_rst_n	DACR复位信号。 0：复位有效； 1：复位无效。	0x0
[29]	RW	adcl_rst_n	ADCL复位信号。 0：复位有效； 1：复位无效。	0x0
[28]	RW	adcr_rst_n	ADCR复位信号。 0：复位有效； 1：复位无效。	0x0
[27]	RW	dacl_en	DACL使能信号。 0：不使能； 1：使能。	0x0
[26]	RW	dacr_en	DACR使能信号。 0：不使能； 1：使能。	0x0
[25]	RW	adcl_en	ADCL使能信号。 0：不使能； 1：使能。	0x0
[24]	RW	adcr_en	ADCR使能信号。 0：不使能； 1：使能。	0x0
[23:18]	RO	reserved	保留。	0x3C
[17:13]	RW	i2s1_fs_sel	I2S通道采样率选择。 0x18：mclk/512/2； 0x19：mclk/256/2； 0x1A：mclk/128/2； 0x1B：mclk/64/2； 0x1C~0x1F：mclk/32/2。 其他：保留。	0x1A
[12:0]	RO	reserved	保留。	0x1A4A

AUDIO_DAC_REG_0

AUDIO_DAC_REG_0为Audio Codec DIG控制寄存器1。

Offset Address: 0x00D0 Total Reset Value: 0x0000_0001

Bits	Access	Name	Description	Reset
[31]	RW	smutel	DACL soft-mute控制位。 0：关闭soft-mute； 1：开启soft-mute。	0x0
[30]	RW	smuter	DACR soft-mute控制位。 0：关闭soft-mute； 1：开启soft-mute。	0x0
[29]	RW	sunmutel	DACL soft-unmute控制位。 0：关闭soft-unmute； 1：开启soft-unmute。	0x0
[28]	RW	sunmuter	DACR soft-unmute控制位。 0：关闭soft-unmute； 1：开启soft-unmute。	0x0
[27]	RW	dacvu	DAC音量更新控制位。 0：不更新音量； 1：更新音量。	0x0
[26:25]	RW	mutel_rate	DACL soft-mute速率控制位。 00：fs/2； 01：fs/8； 10：fs/32； 11：fs/64。	0x0
[24:23]	RW	muter_rate	DACR soft-mute速率控制位。 00：fs/2； 01：fs/8； 10：fs/32； 11：fs/64。	0x0
[22:0]	RO	reserved	保留。	0x000001

AUDIO_DAC_REG_1

AUDIO_DAC_REG_1为Audio Codec DIG控制寄存器2。

Offset Address: 0x00D4 Total Reset Value: 0x0606_2424

Bits	Access	Name	Description	Reset
[31]	RW	dacl_mute	DACL数字静音控制。 0：正常工作； 1：静音。	0x0
[30:24]	RW	dacl_vol	DACL数字音量控制。 计算公式为：(6-dacl_vol*1)dB。 当dacl_vol为0x7F时，DACL数字静音。 0x00：6dB； 0x01：5dB； 0x02：4dB； … 0x7E：-120dB； 0x7F：mute。	0x06
[23]	RW	dacr_mute	DACR数字静音控制。 0：正常工作； 1：静音。	0x0
[22:16]	RW	dacr_vol	DACR数字音量控制。 计算公式为：(6-dacr_vol*1)dB。 当dacr_vol为0x7F时，DACR数字静音。 0x00：6dB； 0x01：5dB； 0x02：4dB； … 0x7E：-120dB； 0x7F：mute。	0x06
[15:0]	RO	reserved	保留。	0x2424

AUDIO_ADC_REG_0

AUDIO_ADC_REG_0为Audio Codec DIG控制寄存器3。

Offset Address: 0x00D8 Total Reset Value: 0x1E1E_0001

Bits	Access	Name	Description	Reset
[31]	RW	adcl_mute	ADCL数字静音控制位。 0：ADCL unmute； 1：ADCL mute。	0x0
[30:24]	RW	adcl_vol	ADCL 音量控制位。 计算公式：(30-adcl_vol*1)dB。 0x00：30dB 0x01：29dB 0x02：28dB … 0x7E：-96dB 0x7F：-97dB	0x1E
[23]	RW	adcr_mute	ADCR数字静音控制位。 0：ADCR不静音； 1：ADCR静音。	0x0
[22:16]	RW	adcr_vol	ADCR 音量控制位。 计算公式：(30-adcr_vol*1)dB。 0x00：30dB 0x01：29dB 0x02：28dB … 0x7E：-96dB 0x7F：-97dB	0x1E
[15]	RW	adcl_hpf_en	ADCL高通滤波器使能控制。 0：关闭高通滤波器； 1：使能高通滤波器。	0x0
[14]	RW	adcr_hpf_en	ADCR高通滤波器使能控制。 0：关闭高通滤波器； 1：使能高通滤波器。	0x0
[13:0]	-	reserved	保留。	0x0001
