产品概述
概述
Hi3516CV610是一颗应用在安防市场的IPC SoC。在开放操作系统、新一代视频编解码标准、网络安全和隐私保护、人工智能方面引领行业发展，主要面向室内外场景下的枪机、球机、半球机、海螺机、枪球一体机、双目长短焦机等产品形态，打造极具竞争力的方案与产品。
说明：
根据功能不同，将Hi3516CV610分为10B/00S/20S/00G/20G不同型号，本章描述以Hi3516CV610-20S为例，差异部分请见“型号配置差异”。
架构
功能框图

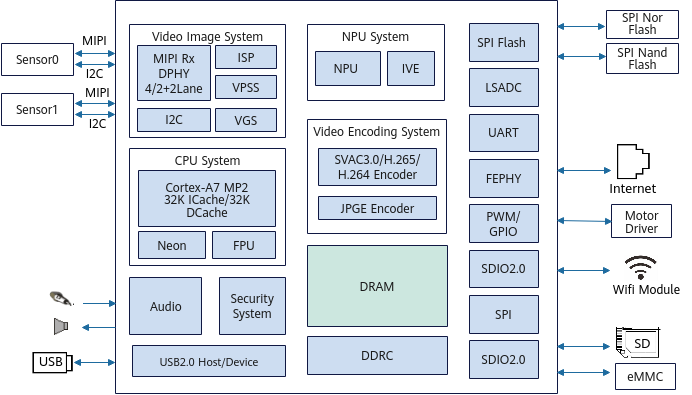

Hi3516CV610芯片功能框图如图1所示。
图 1 Hi3516CV610芯片功能框图
处理器内核
- 支持ARM Cortex-A7 MP2
- 时钟速率950MHz
- 支持32KB I-Cache、32KB D-Cache、128KB L2 cache
- 支持Neon和FPU
智能引擎
AI ISP处理
-
支持ISP基础功能
- 支持动态坏点矫正
- 支持3A(AE/AWB/AF)功能，参数用户可调节
- 支持镜头阴影校正
-
支持高动态范围
- 支持两帧WDR融合
- 支持Advanced Local Tone Mapping
- 支持强光抑制和背光补偿
-
清晰度与降噪
- 支持去固定模式噪声（FPN）
- 运动区域效果增强算法
- 支持时域和空域降噪
- 支持多级运动检测
- 支持分区域增强
- 支持去色噪2.0
-
颜色管理与对比度增强
- 支持去紫边2.0
- 支持关键色增强
- 支持Local动态对比度增强
- 支持去雾功能
-
PQ Tool 1.2
视频处理
- 支持图像1/15.5～16x缩放功能
- 支持镜头畸变校正
- 支持图像Mirror、Flip、90度/270度旋转
视频编码
视频输入接口
- 支持 MIPI/LVDS/Sub-LVDS/HiSPI多种接口
- 支持2x2-Lane或4-Lane组合，最高支持2路sensor输入
- 支持8/10/12 Bit RGB Bayer
- 支持8/10/12 Bit DVP
- 支持BT.601、BT.656、BT.1120视频输入接口
音频接口与处理
- 内置Audio codec，支持16bit双路差分语音输入和单路单端语音输出
- 支持1路I2S接口，兼容多声道时分复用传输模式（TDM）
- 支持多协议语音编解码
- 支持3A（AEC/ANR/ALC）处理2.0
- 支持降风噪算法
- 支持哭声检测2.0，提升唤醒率
安全隔离与引擎
- 支持安全启动
- 支持基于TrustZone的REE/TEE硬件隔离方案
- 硬件实现AES/RSA/ECC/SHA等多种加解密算法
- 硬件实现SM2/3/4国密算法
外围接口
- 集成FEPHY；支持TSO网络加速
-
2个SDIO2.0接口
-
1个USB2.0 Host/Device接口
- 支持上电复位（POR）和外部输入复位
- 集成独立供电RTC
- 集成多通道LSADC
- 多个UART、I2C、SPI、PWM、GPIO接口
外部存储器接口
SDK
- 支持Linux 5.10 SDK包
- 支持OpenHarmony 4.1
芯片物理规格
-
功耗
典型功耗：1043mW
-
工作电压
- 内核典型电压为0.9V
- IO电压为1.8/3.3V
- DDR3/3L接口电压分别为1.5V/1.35V
-
工作温度：-20°C~70°C
- 封装形式
- RoHS，QFN 9mm x 9mm封装
- 管脚间距：0.35mm
型号配置差异
分类
|
Hi3516CV610
|
|---|
10B
|
20S
|
20G
|
00S
|
00G
|
|---|
最大性能
|
5M@30
|
H.265/H.264: 4K@25
SVAC3: 6M@30
|
4K@25/6M@30
|
H.265/H.264: 4K@25
SVAC3: 6M@30
|
4K@25/6M@30
|
最大分辨率
|
2880×1620
|
3840×2160
|
算力
|
0.5TOPS
|
1TOPS
|
编码协议
|
SVAC3.0/H.265/H.264
(SVAC不支持SmartCRR)
|
SVAC3.0/H.265/H.264
|
最大编码能力
|
5M+D1
|
6M+720P
|
WDR
|
支持
|
DDR
|
内置 DDR2
1333Mbps
|
内置 DDR3/3L 2133Mbps
|
外置 DDR3/3L 2133Mbps
|
512Mb
|
1Gb
|
最大4Gb
|
eMMC
|
eMMC4.5 4线
|
eMMC5.0 8线
|
封装
|
QFN9×9 0.35mm
|
TFBGA12×13.3 0.65mm
|
安全规格
|
-
|
支持GB35114
|
-
|
支持GB35114
|
启动和升级模式
概述
芯片中内置启动ROM（BOOTROM），芯片复位撤销后由BOOTROM开始执行启动引导程序。
启动介质
芯片包含多种外设接口可用于启动介质接口：
- SPI Nand/Nor Flash存储接口。
- eMMC存储接口。
启动介质的选择由SFC_EMMC_BOOT_MODE/BOOT_SEL1/BOOT_SEL0信号决定。
烧写（升级）
芯片可以通过SD卡/USB/串口来对启动介质进行烧写(升级)。SD卡、USB升级模式由UPDATE_MODE_N信号决定，UART烧写由FAST_BOOT_MODE信号的值决定。
说明：
- 当采用EMMC启动时，不能通过SDIO0接SD卡升级。
- 当采用SDIO1接SD卡升级时，应烧写sdio0_selfboot_disable（OTP）关闭SDIO0升级。
启动介质和上电锁存值关系
启动/升级介质由FAST_BOOT_MODE/SFC_EMMC_BOOT_MODE/BOOT_SEL1/BOOT_SEL0和UPDATE_MODE_N信号来确定。
说明：
- FAST_BOOT_MODE信号为SENSOR1_CLK管脚的上电锁存值;
- SFC_EMMC_BOOT_MODE信号为SENSOR0_CLK管脚的上电锁存值;
- BOOT_SEL1信号为GPIO0_1管脚的上电锁存值；
- BOOT_SEL0信号为SFC_CLK管脚的上电锁存值；
- UPDATE_MODE_N信号为系统启动时GPIO0_0的状态，通常GPIO0_0可设计成按键，按下时状态为0，表示升级模式；未按下时状态为1，表示非升级模式。
- 以上上电锁存值不受系统软复位影响。
- SFC_EMMC_BOOT_MODE & BOOT_SEL1 & BOOT_SEL0决定了启动或者烧写的目标介质。
- FAST_BOOT_MODE用于选择是否进入串口烧写。
通过系统控制寄存器SYSSTAT[4:2]和SYSSTAT[11]可以获取当前的FAST_BOOT_MODE、SFC_EMMC_BOOT_MODE、BOOT_SEL1、BOOT_SEL0的状态。
说明：
- 请参考“系统”章节的SYSSTAT寄存器中的描述。
- 相关信号名请参考《Hi35xxVxxx_PINOUT_CN》。
启动介质和这些信号的关系如表1所示。
表 1 启动介质
UPDATE_MODE_N
|
FAST_BOOT_MODE
|
BOOT_SEL1
|
BOOT_SEL0
|
启动介质
|
|---|
1
|
0
|
0
|
0
|
从SPI NOR Flash启动
|
1
|
0
|
0
|
1
|
从SPI NAND Flash启动
|
1
|
0
|
1
|
1
|
从EMMC启动
|
1
|
1
|
0
|
0
|
串口烧写模式，烧写SPI NOR Flash
|
1
|
1
|
0
|
1
|
串口烧写模式，烧写SPI NAND Flash
|
1
|
1
|
1
|
1
|
串口烧写模式，烧写EMMC
|
0
|
X
|
0
|
0
|
从SDIO/USB升级SPI Nor Flash
|
0
|
X
|
0
|
1
|
从SDIO/USB升级SPI Nand Flash
|
0
|
X
|
1
|
1
|
从SDIO/USB升级eMMC Flash
|
启动模式
芯片支持安全启动功能。
- 支持安全启动验证，可以确保系统启动过程中只有经过验证的镜像才能运行。
- 支持对系统启动镜像进行加密，以确保只有经过授权的设备才能解密镜像并启动系统，镜像加密功能可以防止未经授权的设备复制镜像。
说明：
安全启动功能详见《Hi35xxVxxx 安全启动使用指南》、《Hi35xxVxxx 安全子系统使用说明》。
推荐使用安全启动功能，以降低产品的安全风险。
地址空间映射
地址空间参见表1所示。
表 1 地址空间映射表
起始地址
|
结束地址
|
功能
|
大小
|
说明
|
|---|
0x0000_0000
|
0x0000_7FFF
|
指向BOOTROM
|
32KB
|
|
0x0000_8000
|
0x03FF_FFFF
|
保留
|
-
|
|
0x0400_0000
|
0x0400_7FFF
|
启动地址空间BOOTROM
|
32KB
|
|
0x0400_8000
|
0x0401_FFFF
|
保留
|
-
|
|
0x0402_0000
|
0x0403_3FFF
|
启动地址空间BOOTRAM
|
80KB
|
|
0x0403_4000
|
0x0EFF_FFFF
|
保留
|
-
|
|
0x0F00_0000
|
0x0FFF_FFFF
|
FMC_MEM空间
|
16MB
|
|
0x1000_0000
|
0x1000_03FF
|
FMC寄存器
|
1KB
|
|
0x1000_0400
|
0x1002_FFFF
|
保留
|
-
|
|
0x1003_0000
|
0x1003_0FFF
|
SDIO0寄存器
|
4KB
|
|
0x1003_1000
|
0x1003_FFFF
|
保留
|
-
|
|
0x1004_0000
|
0x1004_0FFF
|
SDIO1寄存器
|
4KB
|
|
0x1004_1000
|
0x101D_FFFF
|
保留
|
-
|
|
0x101E_0000
|
0x101E_1FFF
|
OTP Ctrl寄存器
|
8KB
|
|
0x101E_2000
|
0x101E_FFFF
|
保留
|
-
|
|
0x101F_0000
|
0x101F_FFFF
|
SPACC寄存器
|
64KB
|
|
0x1020_0000
|
0x1025_FFFF
|
保留
|
-
|
|
0x1026_0000
|
0x1026_FFFF
|
IO0_CFG寄存器
|
64KB
|
IO0管脚配置
|
0x1027_0000
|
0x1027_FFFF
|
保留
|
-
|
|
0x1028_0000
|
0x1028_0FFF
|
DMA寄存器
|
4KB
|
|
0x1028_1000
|
0x1028_FFFF
|
保留
|
-
|
|
0x1029_0000
|
0x1029_FFFF
|
ETH寄存器
|
64KB
|
|
0x102A_0000
|
0x102F_FFFF
|
保留
|
-
|
|
0x1030_0000
|
0x1030_FFFF
|
USB2 控制器寄存器
|
64KB
|
|
0x1031_0000
|
0x1031_0FFF
|
USB2 PHY寄存器
|
4KB
|
|
0x1031_1000
|
0x10FF_FFFF
|
保留
|
-
|
|
0x1100_0000
|
0x1100_0FFF
|
TIMER01寄存器
|
4KB
|
|
0x1100_1000
|
0x1100_1FFF
|
TIMER23寄存器
|
4KB
|
|
0x1100_2000
|
0x1100_2FFF
|
SEC_TIMER01寄存器
|
4KB
|
|
0x1100_3000
|
0x1100_3FFF
|
SEC_TIMER23寄存器
|
4KB
|
|
0x1100_4000
|
0x1100_FFFF
|
保留
|
-
|
|
0x1101_0000
|
0x1101_FFFF
|
CRG寄存器
|
64KB
|
|
0x1102_0000
|
0x1102_8FFF
|
SYS CTRL寄存器
|
36KB
|
|
0x1102_9000
|
0x1102_9FFF
|
SVB_PWM寄存器
|
4KB
|
|
0x1102_A000
|
0x1102_AFFF
|
Tsensor_CTRL寄存器
|
4KB
|
|
0x1102_B000
|
0x1102_BFFF
|
HPM_CTRL寄存器
|
4KB
|
|
0x1102_C000
|
0x1102_CFFF
|
STOPWATCH寄存器
|
4KB
|
|
0x1102_D000
|
0x1102_FFFF
|
保留
|
-
|
|
0x1103_0000
|
0x1103_0FFF
|
WDG寄存器
|
4KB
|
|
0x1103_1000
|
0x1103_FFFF
|
保留
|
-
|
|
0x1104_0000
|
0x1104_0FFF
|
UART0寄存器
|
4KB
|
|
0x1104_1000
|
0x1104_1FFF
|
UART1寄存器
|
4KB
|
|
0x1104_2000
|
0x1104_2FFF
|
UART2寄存器
|
4KB
|
|
0x1104_3000
|
0x1105_FFFF
|
保留
|
-
|
|
0x1106_0000
|
0x1106_0FFF
|
I2C0寄存器
|
4KB
|
|
0x1106_1000
|
0x1106_1FFF
|
I2C1寄存器
|
4KB
|
|
0x1106_2000
|
0x1106_2FFF
|
I2C2寄存器
|
4KB
|
|
0x1106_3000
|
0x1106_FFFF
|
保留
|
-
|
|
0x1107_0000
|
0x1107_0FFF
|
SPI0寄存器
|
4KB
|
|
0x1107_1000
|
0x1107_1FFF
|
SPI1寄存器
|
4KB
|
|
0x1107_2000
|
0x1107_FFFF
|
保留
|
-
|
|
0x1108_0000
|
0x1108_0FFF
|
PWM寄存器
|
4KB
|
|
0x1108_1000
|
0x1108_FFFF
|
保留
|
-
|
|
0x1109_0000
|
0x1109_0FFF
|
GPIO0寄存器
|
4KB
|
|
0x1109_1000
|
0x1109_1FFF
|
GPIO1寄存器
|
4KB
|
|
0x1109_2000
|
0x1109_2FFF
|
GPIO2寄存器
|
4KB
|
|
0x1109_3000
|
0x1109_3FFF
|
GPIO3寄存器
|
4KB
|
|
0x1109_4000
|
0x1109_4FFF
|
GPIO4寄存器
|
4KB
|
|
0x1109_5000
|
0x1109_5FFF
|
GPIO5寄存器
|
4KB
|
|
0x1109_6000
|
0x1109_6FFF
|
GPIO6寄存器
|
4KB
|
|
0x1109_7000
|
0x1109_7FFF
|
GPIO7寄存器
|
4KB
|
|
0x1109_8000
|
0x1109_8FFF
|
GPIO8寄存器
|
4KB
|
|
0x1109_9000
|
0x1109_9FFF
|
GPIO9寄存器
|
4KB
|
|
0x1109_A000
|
0x1109_AFFF
|
GPIO10寄存器
|
4KB
|
|
0x1109_B000
|
0x110F_FFFF
|
保留
|
-
|
|
0x1110_0000
|
0x1110_FFFF
|
LSADC寄存器
|
64KB
|
|
0x1111_0000
|
0x1111_FFFF
|
RTC寄存器
|
64KB
|
|
0x1112_0000
|
0x1112_FFFF
|
保留
|
-
|
|
0x1113_0000
|
0x1113_FFFF
|
IO1_CFG寄存器
|
64KB
|
IO1管脚配置
|
0x1114_0000
|
0x1115_FFFF
|
MDDRC寄存器
|
128KB
|
|
0x1116_0000
|
0x1116_FFFF
|
保留
|
-
|
|
0x1117_0000
|
0x13FF_FFFF
|
保留
|
-
|
|
0x1400_0000
|
0x143F_FFFF
|
NPU寄存器
|
4MB
|
|
0x1440_0000
|
0x170E_FFFF
|
保留
|
-
|
|
0x170F_0000
|
0x170F_FFFF
|
GZIP寄存器
|
64KB
|
|
0x1710_0000
|
0x1713_FFFF
|
保留
|
-
|
|
0x1714_0000
|
0x1714_FFFF
|
VEDU寄存器
|
64KB
|
|
0x1715_0000
|
0x171B_FFFF
|
保留
|
-
|
|
0x171C_0000
|
0x171C_FFFF
|
JPGE寄存器
|
64KB
|
|
0x171D_0000
|
0x1723_FFFF
|
保留
|
-
|
|
0x1724_0000
|
0x1724_FFFF
|
VGS寄存器
|
64KB
|
|
0x1725_0000
|
0x173B_FFFF
|
保留
|
-
|
|
0x173C_0000
|
0x173C_FFFF
|
MIPI RX寄存器
|
64KB
|
|
0x173D_0000
|
0x173F_FFFF
|
保留
|
-
|
|
0x1740_0000
|
0x174F_FFFF
|
VICAP寄存器
|
1MB
|
|
0x1750_0000
|
0x177F_FFFF
|
保留
|
-
|
|
0x1780_0000
|
0x1783_FFFF
|
VIPROC寄存器
|
256KB
|
|
0x1784_0000
|
0x178F_FFFF
|
保留
|
-
|
|
0x1790_0000
|
0x1790_FFFF
|
VPSS寄存器
|
64KB
|
|
0x1791_0000
|
0x1793_FFFF
|
保留
|
-
|
|
0x1794_0000
|
0x1794_FFFF
|
IO2_CFG寄存器
|
64KB
|
IO2管脚配置
|
0x1795_0000
|
0x17BF_FFFF
|
保留
|
-
|
|
0x17C0_0000
|
0x17C0_FFFF
|
AIAO寄存器
|
64KB
|
|
0x17C1_0000
|
0x17C3_FFFF
|
保留
|
-
|
|
0x17C4_0000
|
0x17C4_FFFF
|
Audio Codec寄存器
|
64KB
|
|
0x17C5_0000
|
0x3FFF_FFFF
|
保留
|
-
|
|
0x4000_0000
|
0xFFFF_FFFF
|
DDR地址空间
|
3072MB
|
|
