sample_smart_ae 快速入门

1. 概述与作用

sample_smart_ae 是 Hi3516CV610 MPP 套件中用于演示 Smart AE（智能自动曝光）端到端能力的样例程序。它在 VI（Video Input）→ VPSS（Video Process Sub-System）→ VENC（Video ENCoder，输出 H.265）常规视频链路之上，并联一条 AI 检测（aidetect）通路：从 VPSS 通道 1 取出小尺寸 NV21 帧（默认 1024×576）送入 hi_mpi_aidetect_process 进行人脸/人形检测，将检测得到的 ROI（Region of Interest）通过 hi_mpi_smartae_update_roi_info 反馈给 ISP（Image Signal Processor）的 Smart AE 模块；同时通过 hi_mpi_isp_set_smart_exposure_attr 配置 Smart Exposure 参数，让 ISP 在后续帧针对人脸/人形 ROI 区域做局部测光与曝光加权，实现"画面中有人脸或人形时优先保证该区域亮度合适"的智能曝光效果。样例同时使用 RGN（OSD Region）模块的 HI_RGN_CORNER_RECT 在 VPSS 通道 0 上以红色角框标出检测到的人脸/人形位置，便于目视验证检测结果。

与传统的全画面平均测光 AE 相比，Smart AE 的核心价值在于：当画面中出现人脸或人形时，即使背景过亮或过暗，也能让人脸/人形区域维持在合适的曝光区间，避免逆光人脸发黑或强光人脸过曝。这在门铃、门禁、IPC（IP Camera）等以人为关注主体的场景中非常关键。样例通过命令行参数 class_type 选择检测类别：0=仅检测人脸、1=仅检测人形、2=同时检测人脸和人形。

VPSS 通道 1 专用于喂给 aidetect 模型，分辨率被强制设为 1024×576（与模型输入尺寸一致），并设置 low-delay line=200 与 depth=2 以稳定取帧。需要注意的是，Smart AE 依赖 AIComponent 包中的 aidetect 模型与库，编译时需先按 readme_cn.txt 步骤安装 AIComponent 并在 Makefile 中开启 AIDETECT_SUPPORT 宏与 libhi_mpi_aidetect 链接（默认 Makefile 中相关行被注释），否则样例的检测与 Smart AE 反馈均不生效。

2. 执行准备

在编译本样例之前，请参照Hi3516CV610环境搭建指南和快速上手指南完成编译环境的搭建。

2.1 编译

进入样例目录执行 make 即可完成编译：

cd samples/mpp/smart_ae && make

编译成功之后，在当前目录下会生成一个sample_smart_ae的可执行文件，可以放社区支持的开发板上运行。

Makefile 会编译当前目录下所有 *.c 源文件，TARGET 为 sample_smart_ae。默认 sensor 为 HY006_3814_0011_MIPI_4M_30FPS_10BIT

关键前置：开启 AI 检测支持。 默认 Makefile的 AIDETECT_SUPPORT 宏与 libhi_mpi_aidetect 链接行被注释掉，此时样例会编译为"空壳"版本（检测函数指针全为 NULL，Smart AE 不会收到任何 ROI）。要启用完整 Smart AE 功能，需手动取消注释。

完整编译流程（参考 readme_cn.txt）如下：

安装 AIComponent：将Hi3516CV610_AIComponent_REF_Vx.x.x.x.tgz、Hi3516CV610_AIComponent_SDK_Vx.x.x.x.tgz 和 Hi3516CV610_AIComponent_patch.sh 拷贝到 SDK 安装路径同级目录，按需执行 ./Hi3516CV610_AIComponent_patch.sh ss（基础 SDK）或 hi（已装 REF 补丁时安装 REF 软件包）。
在 Makefile 中打开 AIDETECT_SUPPORT 宏与 aidetect 库链接（见上文）。
在样例目录执行 make，编译产物 sample_smart_ae 是一个 ARM Linux 可执行文件。

2.2 加载 KO 与依赖环境

ko加载脚本位于 output/mpp/ko/load_ko，有两个脚本:load3516cv610_20s和load3516cv610_20s_debug。区别为load3516cv610_20s_debug脚本会打开 logmpp_show=1（日志记录）、proc_show=1（proc信息打印），并将 mem_process_isolation 置为 0（不启用进程间mmz隔离）。

由于当前版本不支持进程间mmz隔离，因此需要在load3516cv610_20s脚本中将 mem_process_isolation 置为 0或者使用load3516cv610_20s_debug脚本，此处以load3516cv610_20s_debug脚本为例，20s内存大小为128MB，默认分配为 32MB OS、96MB MMZ，加载命令如下：

./load3516cv610_20s_debug -i

建议默认使用32MB OS，96MB MMZ，smart ae需要加载模型，如果调大OS可能导致启动时MMZ空间不够。

可以通过-h命令查看具体用法：

./load3516cv610_20s_debug -h
Usage:  ./load3516cv610_20s_debug [-option] [-sensor0~1]
options:
    -i                       insert modules
    -r                       remove modules
    -a                       remove modules first, then insert modules
    -sensor0~1 sensor_name   config sensor type    [default: hy006_3814_0011]
    -mmz_start               config MMZ start addr [default: 0x42000000]
    -mmz_size                config MMZ mem size [unit: M, default: 96M]
    -ir_auto                 config ir_auto enable [default: 0]
    -profile                 config sys_profile [default: 0]
    -h                       help information
Available sensors:hy006_3814_0011 bt1120/bt656/bt601
for example: ./load3516cv610_20s_debug -i -sensor0 hy006_3814_0011 -sensor1 hy006_3814_0011 -mmz_start 0x42000000 -mmz_size 96M -ir_auto 1

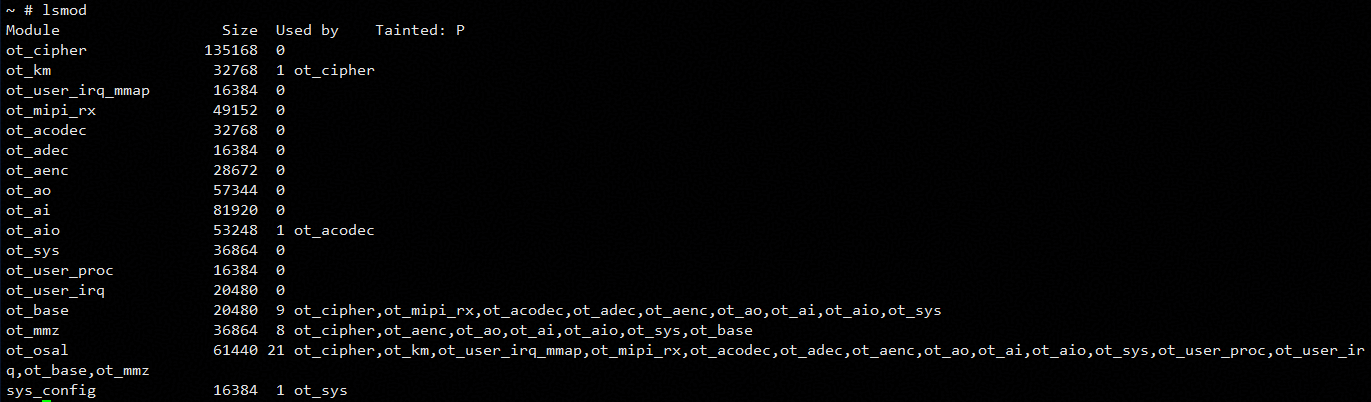

加载后可以通过lsmod查看ko加载情况：

如果需要调整os和mmz的大小，需要参考《内存布局调整指南》对内存大小进行调整。

如果是使用社区默认提供的镜像，这些ko已经打包到文件系统中，烧录到单板上后位于/ko目录下，在系统启动后会自动加载这些ko。

2.3 运行时依赖文件

在运行样例前，需要提前准备：

指定运行时依赖的so库路径

MPP样例依赖的so库位于soc/libs/musl下，需要将该目录下的so库拷贝到开发板上（或将这些so库所在的目录挂载到开发板上），并指定运行时依赖库的环境变量，假设这些so库位于/mnt/libs/，执行如下命令：

```shell
export LD_LIBRARY_PATH=/mnt/libs/:$LD_LIBRARY_PATH
```

安装 AIComponent会将AI检测相关的so拷贝到so库的目录中，如果运行样例时报ai_detect相关so找不到，可能是AIComponent未安装成功。

如果是使用社区默认提供的镜像，这些so库已经打包到文件系统中，烧录到单板上后位于/usr/lib目录下，该目录是系统默认搜索目录，不需要执行export LD_LIBRARY_PATH命令去指定。

启动MPP服务

当前MPP媒体模块处于用户态，通过一个独立进程提供相关接口的调用服务，该进程位于samples/mpp/sdk_server下，执行如下命令即可生成sdk_server可执行文件：

```shell
cd samples/mpp/sdk_server && make
```

在单板上执行./sdk_server &即可启动MPP服务，并在后台运行。

sdk_server同样依赖soc/libs/musl下的so库，因此也需要参照上述export LD_LIBRARY_PATH指定路径；

如果是使用社区默认提供的镜像，sdk_server进程已经打包到文件系统中，烧录到单板上后位于/usr/bin目录下，并在系统启动时会自动启动sdk_server。

模型文件样例默认从 ./model/normal/det_hvf_normal.bin 加载 aidetect 模型。按 readme_cn.txt，需将 AIComponent 包 Hi3516CV610_AIComponent_SDK_Vx.x.x.x_B00x.tgz 解压后 model/ 目录下的 det_hvf_hor.bin 拷贝到样例同目录下的 ./model/normal/，并重命名为 det_hvf_normal.bin。若该文件缺失，样例在模型初始化阶段直接退出。

2.4 运行 sample_smart_ae

调用语法为 ./sample_smart_ae <class_type>，class_type 为单数字 0–2。运行 ./sample_smart_ae -h 或不带参数时会打印 usage：

usage : ./sample_smart_ae <index>
index:
    (0) only detect face.
    (1) only detect people.
    (2) detect face and people.

3. 支持的 Case 列表

样例只有一个主流程（VI→VPSS 双通道→VENC + aidetect），通过 g_type 在三类检测目标之间切换，因此 case 划分按检测类别而非路由模式。三个 case 的差别体现在：sample_smart_ae_config_aidetect_param 中下发给 aidetect 通道的 detect_threshold[]（class_type 与阈值）；完整 3 个 case 如下：

3.1 case 0 only detect face

调用命令

./sample_smart_ae 0

输出文件

本case会输出 stream_chn0.h265 与 stream_chn1.h265两个码流文件。可通过 ls -l ./stream_chn0.h265 确认大小持续增长。码流中应能看到画面，并且当画面中有人脸/人形时，对应位置出现红色角框。

控制台日志

启动成功时控制台会打印：

g_input_frame_width:768 g_input_frame_height:448
[sample_smart_ae_proc_model_info]-279: input image w:768,h:448, class num: 3
class type:face,det threshold:0.510000, track miss num:30,model priority:[1,3,0,0]
class type:human,det threshold:0.560000, track miss num:30,model priority:[1,3,0,0]
class type:vehicle,det threshold:0.690000, track miss num:30,model priority:[1,3,0,0]

g_input_frame_width为输入模型的图像大小，class num为当前支持检测的类型数，模型支持face、human和vehicle，threshold表示检测该类型的阈值，置信度高于阈值则认为检测到目标，此处打印的阈值为模型默认值，三个case一致，推荐使用默认值。track miss num为多少帧未检测目标，认为跟踪丢失，smart ae 只考虑单帧目标的亮度，所以这个参数不用调整。model priority中的4个值分别表示：1、是否使能可抢占低优先级任务，默认开启抢占，2、模型执行优先级，高优先级任务会优先调度。3、模型执行优先级逐步提升超时时间。 4、模型执行优先级最高提升超时时间。smart ae中无需调整，使用默认即可。

正确性判断

在画面中放入人脸目标，观察 stream_chn0.h265：

红色角框应跟随目标出现，只能检测出人脸。
保持场景光照不变，当目标进入画面时，会根据人脸区域亮度，将整体画面调亮或调暗。

注意：

当人脸模型不可用，只有人形模型可用时，红外模式下计算的曝光系数不会高于1倍。
Smart AE是调节全局亮度，不能很好地处理亮度不均匀问题。例如人脸接收的光照不均匀一半亮一半暗的时候，AE只能保证整体人脸的亮度合适，但是可能存在暗区太暗亮区过曝的问题。

软件配置流程

注册SIGINT/SIGTERM信号处理，初始化IPC服务端；
获取VB池配置（raw/yuv/vpss chn1三路），初始化系统并配置VB补充掩码，设置VI/VPSS为HI_VI_OFFLINE_VPSS_OFFLINE模式；
解析命令行参数选择检测类型（0-人脸/1-人形/2-人脸+人形），读取AI检测模型文件，创建AI检测通道；
获取通道属性，获取模型信息（输入尺寸、类别数），视频输入模式下配置跟踪属性；
获取VI默认配置，获取VPSS默认配置，启动VI，启动VPSS；启动VENC编码通道（H265/30fps/CBR），绑定VI→VPSS，绑定VPSS→VENC，开始获取码流；
设置AI检测参数（检测类别、置信度阈值、跟踪丢失帧数），设置通道跟踪和运动检测属性；
获取智能曝光属性，配置使能、目标亮度、曝光系数范围、间隔、速度、延迟帧数等参数后，启动智能曝光；
创建角矩形区域用于绘制检测框，创建检测线程循环执行：从VPSS通道1取帧，执行AI检测，将检测结果（人脸/人形坐标）更新给SmartAE，在画面上绘制检测框，释放帧；
销毁AI检测通道，销毁区域，释放通路资源，去初始化IPC服务端。

注意：本文后续章节无特殊说明起通路流程与此次保持一致，不再重复描写。

3.2 case 1 only detect people

case 1 only detect people — 仅检测人形（人体）。画面中只对人形画红色角框，Smart AE 仅对 human ROI 做曝光加权。适合周界防范、人形检测 IPC 等只关注人体亮度的场景。

调用命令

./sample_smart_ae 1

输出文件

与case 0相同

控制台日志

与case 0相同

正确性判断

在画面中放入人脸或人形目标，观察 stream_chn0.h265：

红色角框应跟随目标出现，只能检测出人形。
保持场景光照不变，当目标进入画面时，会根据人形区域亮度，将整体画面调亮或调暗。

3.3 case 2 detect face and people

case 2 detect face and people — 同时检测人脸与人形。画面中人脸与人形分别画红色角框，Smart AE 对 face 与 human 两类 ROI 同时做曝光加权。这是最常用的 case，覆盖门铃/IPC 等既关注人脸又关注人体的复合场景。

调用命令

./sample_smart_ae 2

输出文件

与case 0相同

控制台日志

与case 0相同

正确性判断

在画面中放入人脸或人形目标，观察 stream_chn0.h265：

红色角框应跟随目标出现，同时框人脸和人形。
保持场景光照不变，当目标进入画面时，会根据人脸/人形区域亮度，将整体画面调亮或调暗。
