fast_ae 快速入门

1. 概述与作用

本样例介绍如何使用fast_ae做通路快启，快速收敛曝光。

本样例隶属ISP图像调优域，定位为hy006_3814_0011 sensor的Fast AE（快速自动曝光）参数抓取与复现工具，用于在前3帧内收敛AE/AWB 并打印9个关键参数，便于二次冷启动时直接写入稳定画面。主要解决冷启动初期画面过亮/过暗、AE收敛慢的问题。

专业名词与缩写：

AE — Auto Exposure，自动曝光

Fast AE / Quick Start AE — 快速收敛 AE，前 3 帧即收敛

AWB — Auto White Balance，自动白平衡

sns_exp — sensor 曝光行数（非时间）

again / dgain — sensor 模拟增益 / 数字增益，最小 1024 = 1x

isp_dgain — ISP 数字增益，最小 256 = 1x

exposure — ISP 曝光量

line_per500ms — 500ms 内曝光行数

rgain / ggain / bgain — 白平衡 R/G/B 增益

本文默认sensor为HY006-3814-0011，如需适配新sensor，请参考《Sensor 调试指南》和《Sensor适配说明》

2. 执行准备

在编译本样例之前，请参照Hi3516CV610环境搭建指南和快速上手指南完成编译环境的搭建。

2.1 编译

进入样例目录执行 make 即可完成编译：

cd samples/mpp/vie && make

路径仅供参考，编译成功之后，在当前目录下会生成一个sample_fast_ae的可执行文件，可以放社区支持的开发板上运行。

2.2 加载 KO

ko加载脚本位于 output/mpp/ko/load_ko，有两个脚本，load3516cv610_20s和load3516cv610_20s_debug。区别为load3516cv610_20s_debug脚本会打开 logmpp_show=1（日志记录）、proc_show=1（proc信息打印），并将 mem_process_isolation 置为 0（不启用进程间mmz隔离）。

由于当前版本不支持进程间mmz隔离，因此需要在load3516cv610_20s脚本中将 mem_process_isolation 置为 0或者使用load3516cv610_20s_debug脚本，此处以load3516cv610_20s_debug脚本为例，20s内存大小为128MB，默认分配为 32MB OS、96MB MMZ，-i表示加载全部模块，加载命令为：

./load3516cv610_20s_debug -i

可以通过-h命令查看具体用法：

./load3516cv610_20s_debug -h
Usage:  ./load3516cv610_20s_debug [-option] [-sensor0~1]
options:
    -i                       insert modules
    -r                       remove modules
    -a                       remove modules first, then insert modules
    -sensor0~1 sensor_name   config sensor type    [default: hy006_3814_0011]
    -mmz_start               config MMZ start addr [default: 0x42000000]
    -mmz_size                config MMZ mem size [unit: M, default: 96M]
    -ir_auto                 config ir_auto enable [default: 0]
    -profile                 config sys_profile [default: 0]
    -h                       help information
Available sensors:hy006_3814_0011 bt1120/bt656/bt601
for example: ./load3516cv610_20s_debug -i -sensor0 hy006_3814_0011 -sensor1 hy006_3814_0011 -mmz_start 0x42000000 -mmz_size 96M -ir_auto 1

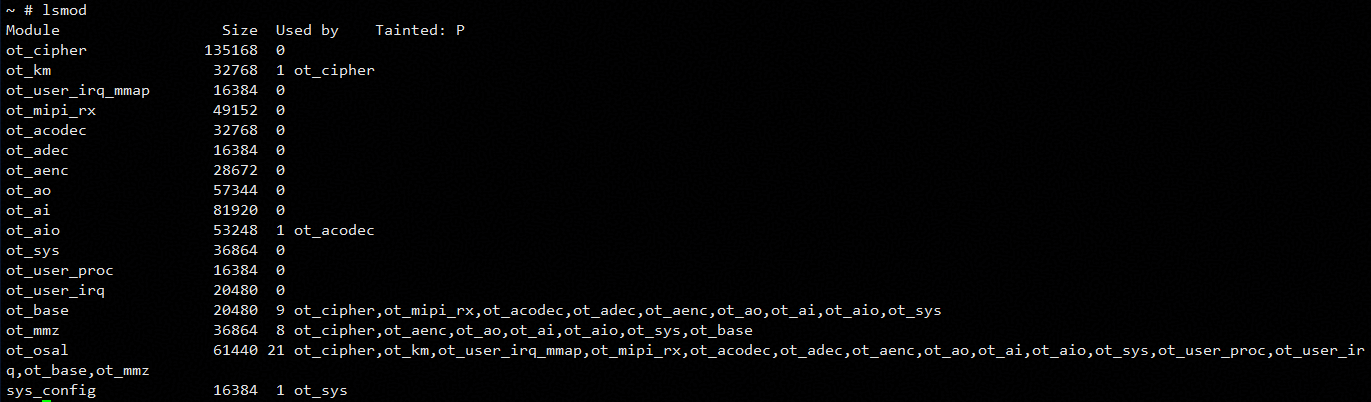

加载后可以通过lsmod查看ko加载情况：

如果需要调整os和mmz的大小，需要参考《内存布局调整指南》对内存大小进行调整。

如果是使用社区默认提供的镜像，这些ko已经打包到文件系统中，烧录到单板上后位于/ko目录下，在系统启动后会自动加载这些ko。

2.3 运行时依赖

在运行样例前，需要提前准备：

指定运行时依赖的so库路径

MPP样例依赖的so库位于soc/libs/musl下，需要将该目录下的so库拷贝到开发板上（或将这些so库所在的目录挂载到开发板上），并指定运行时依赖库的环境变量，假设这些so库位于/mnt/libs/，执行如下命令：

```shell
export LD_LIBRARY_PATH=/mnt/libs/:$LD_LIBRARY_PATH
```

如果是使用社区默认提供的镜像，这些so库已经打包到文件系统中，烧录到单板上后位于/usr/lib目录下，该目录是系统默认搜索目录，不需要执行export LD_LIBRARY_PATH命令去指定。

启动MPP服务

当前MPP媒体模块处于用户态，通过一个独立进程提供相关接口的调用服务，该进程位于samples/mpp/sdk_server下，执行如下命令即可生成sdk_server可执行文件：

```shell
cd samples/mpp/sdk_server && make
```

在单板上执行./sdk_server &即可启动MPP服务。

sdk_server同样依赖soc/libs/musl下的so库，因此也需要参照上述export LD_LIBRARY_PATH指定路径；

如果是使用社区默认提供的镜像，sdk_server进程已经打包到文件系统中，烧录到单板上后位于/usr/bin目录下，并在系统启动时会自动启动sdk_server。

样例运行需要的资源文件无。

2.4 运行样例

可以执行./sample_fast_ae -h查看用法。

3. 支持的 Case 列表

调用命令

调用语法（必须恰好 9 个数值参数，否则打印 usage 并退出）：

./sample_fast_ae <sns_exp> <sns_again> <sns_dgain> <isp_dgain> <exposure> <line_per500ms> <r_gain> <g_gain> <b_gain>

步骤	操作	入参（9个参数）	快启模式	预期收敛帧数	验证要点
1	首次执行 sample_fast_ae，AE 自动收敛	`0 0 0 0 0 0 0 0 0`	模拟无光敏快启（初始值偏离稳态，仅靠 AE 算法收敛）	不要求（等画面收敛后回车退出）	控制台打印 9 个参数：`sns_exp`、`again`、`dgain`、`isp_dgain`、`exposure`、`line_per500ms`、`awb_rgain`、`awb_ggain`、`awb_bgain`
2	用步骤1打印的参数重新执行	`<步骤1的9个参数>`	模拟有光敏快启（参数即收敛值，初始即稳态）	3帧内收敛	通路起来即收敛 OK，码流亮度稳定，输出 `stream_chn0.h265`，绿色 `program exit normally!`
3	将步骤1参数的 exposure ±500 倍后执行	`<exposure÷500 或 exposure×500，其余不变>`	模拟无光敏快启（初始值偏离稳态，仅靠 AE 算法收敛）	10帧内收敛	码流亮度从过曝/过暗快速收敛至正常，输出 `stream_chn0.h265`，绿色 `program exit normally!`

输出文件

文件	说明
`stream_chn0.h265`	VENC CHN0 H265 25fps 2160p 码流
`stream_chn1.h265`	VENC CHN1 H265 25fps 480p 码流
控制台 9 个参数	`sns_exp`、`again`、`dgain`、`isp_dgain`、`exposure`、`line_per500ms`、`awb_rgain`、`awb_ggain`、`awb_bgain`

控制台日志

退出时打印：

sns_exp = X again = X dgain = X isp_dgain = X exposure = X line_per500ms = X awb_rgain = X, awb_ggain = X, awb_bgain = X

成功：绿色 program exit normally!
失败：红色 program exit abnormally!

正确性判断

步骤2 验证有光敏快启：入参为准确收敛值，sensor/ISP 初始曝光即正确，叠加 quick_start 机制，3 帧内码流稳定。
步骤3 验证无光敏快启：入参曝光量偏离环境 500 倍（exposure 过大或过小），quick_start 初始值错误，仅靠 AE 快速收敛算法在 10 帧内拉回稳态。

注意事项

exposure = sns_exp * again * dgain * isp_dgain * hmax_times，其中hmax_times为行读出时间，为固定系数，exposure增加或减少500倍，sns_exp *again * dgain * isp_dgain也需增加或减少500倍，否则可能会导致收敛帧数增加。
修改参数时需要注意参数的范围限制，避免配置超过限制导致没生效，范围限制参考，其他sensor可参考cmos文件的配置：

参数	配置范围
sns_exp	[2, 1490]（30fps）
again	[1024, 32768]（10bit，1024=1x，32768=32x）
dgain	[1024, 16128]（10bit，1024=1x，16128≈15.75x）
isp_dgain	[256, 8192]（8bit移位，256=1x，8192=32x, 打印的参数与配置的参数bit精度不同，所以配置的isp_dgain需要将打印的isp_dgain除以4）
exposure	[1, 0xFFFFFFFF]（默认值148859，为0时兜底1024）

软件配置流程

使用sample_comm_vi_start_sensor启动mipi_rx和时钟。
调用sensor接口pfn_set_init配置sensor初始化序列和曝光，以及ae快速收敛使能。
通路初始化(不包含sensor)。
待通路收敛后，调用ss_mpi_isp_query_exposure_info，获取并打印收敛后曝光参数。
保存码流，退出通路。

样例会启动 1 路 VI+VPSS+VENC，ISP quick-start 使用给定曝光参数，收敛后等待用户回车停止样例，打印AE/AWB的9个曝光参数。首次让AE自然收敛，二次用打印值快速收敛。

快速收敛曝光说明

快速收敛曝光区分有光敏快速收敛和无光敏快速收敛。

有光敏快速收敛

执行fast_ae获取收敛后曝光参数，将这些参数作为光敏模块的输出。
再将这些曝光参数作为初始值用于fast_ae的输入实现快速收敛。

无光敏快速收敛

在曝光量偏离环境场景下，执行fast_ae实现快速收敛。
