Audio 快速入门

1. 概述与作用

本样例演示 Hi3516CV610 上音频子系统（AI/AO/AENC/ADEC/ACODEC）的端到端调用流程，隶属于音频媒体域，解决 IPC 摄像机双向对讲、录音保存、文件播放与语音质量增强等场景的接入需求。

专业名词与缩写：

  • AI — Audio Input，音频输入
  • AO — Audio Output，音频输出
  • AENC — Audio Encode，音频编码
  • ADEC — Audio Decode，音频解码
  • ACODEC — Audio Codec，音频模数转换芯片
  • VQE — Voice Quality Enhancement，语音质量增强，支持RecordVQE/TalkVQE/TalkVQEV2这3类VQE算法
  • 支持G711A/G711U/G726/ADPCM/LPCM/AAC/MP3/OPUS 编解码格式

2. 执行准备

在编译本样例之前，请参照Hi3516CV610环境搭建指南和快速上手指南完成编译环境的搭建。

2.1 编译

进入样例目录执行 make 即可完成编译：

cd samples/mpp/audio && make

编译成功之后，在当前目录下会生成一个sample_audio的可执行文件，可以放社区支持的开发板上运行。

2.2 加载 KO

ko加载脚本位于 output/mpp/ko/load_ko，有两个脚本，load3516cv610_20s和load3516cv610_20s_debug。区别为load3516cv610_20s_debug脚本会打开 logmpp_show=1（日志记录）、proc_show=1（proc信息打印），并将 mem_process_isolation 置为 0（不启用进程间mmz隔离）。

由于当前版本不支持进程间mmz隔离，因此需要在load3516cv610_20s脚本中将 mem_process_isolation 置为 0或者使用load3516cv610_20s_debug脚本，此处以load3516cv610_20s_debug脚本为例，20s内存大小为128MB，默认分配为 32MB OS、96MB MMZ，加载命令为：

./load3516cv610_20s_debug -i

可以通过-h命令查看具体用法：

./load3516cv610_20s_debug -h
Usage:  ./load3516cv610_20s_debug [-option] [-sensor0~1]
options:
    -i                       insert modules
    -r                       remove modules
    -a                       remove modules first, then insert modules
    -sensor0~1 sensor_name   config sensor type    [default: hy006_3814_0011]
    -mmz_start               config MMZ start addr [default: 0x42000000]
    -mmz_size                config MMZ mem size [unit: M, default: 96M]
    -ir_auto                 config ir_auto enable [default: 0]
    -profile                 config sys_profile [default: 0]
    -h                       help information
Available sensors:hy006_3814_0011 bt1120/bt656/bt601
for example: ./load3516cv610_20s_debug -i -sensor0 hy006_3814_0011 -sensor1 hy006_3814_0011 -mmz_start 0x42000000 -mmz_size 96M -ir_auto 1

如果需要调整os和mmz的大小，需要参考《内存布局调整指南》对内存大小进行调整。

如果是使用社区默认提供的镜像，这些ko已经打包到文件系统中，烧录到单板上后位于/ko目录下，在系统启动后会自动加载这些ko。

2.3 运行时依赖

在运行样例前，需要提前准备：

  • 指定运行时依赖的so库路径

运行依赖动态库libmp3_enc.so、libmp3_lame.so、libmp3_dec.so等so库位于soc/libs/musl下，需要将该目录下的so库拷贝到开发板上（或将这些so库所在的目录挂载到开发板上），并指定运行时依赖库的环境变量，假设这些so库位于/mnt/libs/，执行如下命令：

```shell
export LD_LIBRARY_PATH=/mnt/libs/:$LD_LIBRARY_PATH
```

如果是使用社区默认提供的镜像，这些so库已经打包到文件系统中，烧录到单板上后位于/usr/lib目录下，该目录是系统默认搜索目录，不需要执行export LD_LIBRARY_PATH命令去指定。

  • 启动MPP服务

当前MPP媒体模块处于用户态，通过一个独立进程提供相关接口的调用服务，该进程位于samples/mpp/sdk_server下，执行如下命令即可生成sdk_server可执行文件：

```shell
cd samples/mpp/sdk_server && make
```

在单板上执行./sdk_server &即可启动MPP服务，并在后台运行，可以使用ps查看进程是否运行。

  1. sdk_server同样依赖soc/libs/musl下的so库，因此在运行sdk_server前也需要参照上述export LD_LIBRARY_PATH指定路径；
  2. 如果是使用社区默认提供的镜像，sdk_server进程已经打包到文件系统中，烧录到单板上后位于/usr/bin目录下，并在系统启动时会自动启动sdk_server。

2.4 运行样例

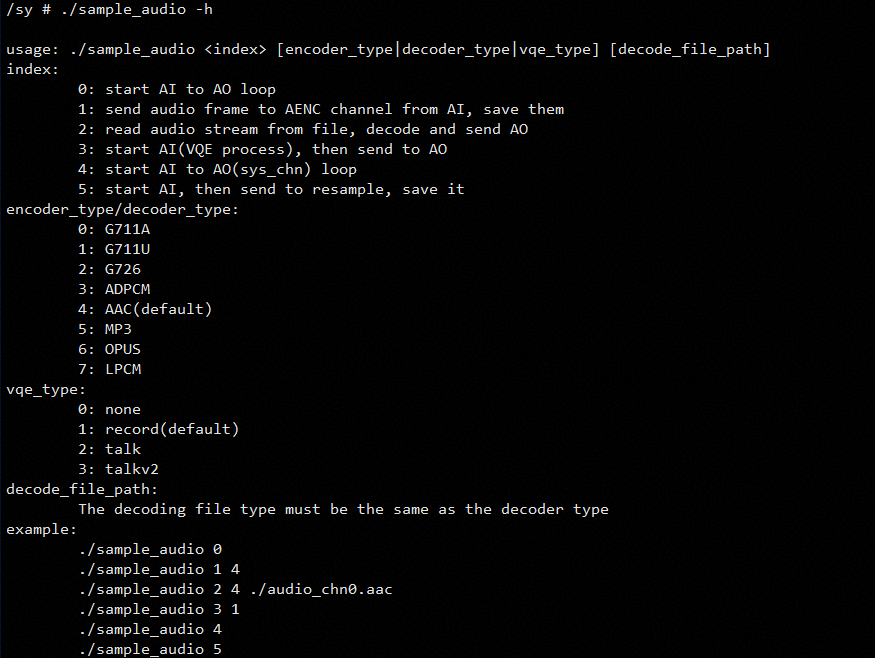

调用语法：./sample_audio <index> [encoder_type|decoder_type|vqe_type] [decode_file_path]，无交互菜单；运行中按 Ctrl+C 退出。可以执行./sample_audio -h查看用法。

image-20260810093505457

3. 支持的 Case 列表

3.1 case 0：sample_audio_ai_ao

主要演示AI录音，AO播放相关接口调用流程。数据通路为AI录音后将录音数据送AO进行播放。

调用命令

./sample_audio 0

执行结果验证

  1. 外置播放设备（手机或者电脑）通过3.5mm耳机线连接至单板Audio in耳机孔，另接3.5mm 耳机或音箱连接至单板Audio out耳机孔；

  2. 外置播放设备（手机或者电脑）播放任一双声道音频文件，连接在单板Audio out耳机孔的耳机或音箱能正常播放该音频，声音无杂音无变速；

  3. 控制台串口无报错打印，输出：

    please press twice ENTER to exit this sample

软件配置流程

  1. 音频模块初始化，参考ss_mpi_audio_init接口。
  2. 设置AI设备属性，使能AI设备和通道，参考ss_mpi_ai_set_pub_attr、ss_mpi_ai_enable、ss_mpi_ai_enable_chn等接口。
  3. 设置AO设备属性，使能AO设备和通道，参考ss_mpi_ao_set_pub_attr、ss_mpi_ao_enable、ss_mpi_ao_enable_chn等接口。
  4. 配置内置ACODEC的采样率、输入方式、输入和输出音量，参考OT_ACODEC_SET_I2S1_FS、OT_ACODEC_SET_MIXER_MIC、OT_ACODEC_SET_INPUT_VOLUME、OT_ACODEC_SET_OUTPUT_VOLUME等ioctl接口。
  5. 绑定AO通道到AI通道，或者创建线程从AI获取音频帧送往AO进行播放，参考ss_mpi_sys_bind、ss_mpi_ai_get_frame、ss_mpi_ao_send_frame等接口。

数据流

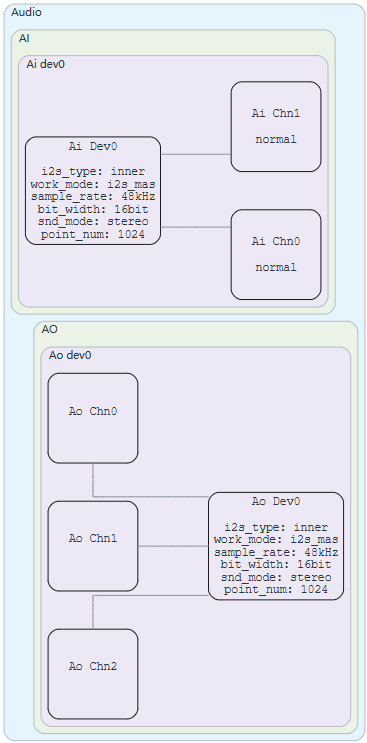

Figure Name:unnaming.png CAD Name:zh-cn_image_0000002250477057.png

3.2 case 1：sample_audio_ai_aenc

主要演示AI录音，AENC编码相关接口调用流程，数据通路为AI录音后将录音数据送AENC进行编码，同时将编码后的数据保存为文件，并送给ADEC进行解码，解码后的数据送往AO进行播放。

调用命令

./sample_audio 1

默认使用AAC编解码器，可以通过命令行参数选择需要的编解码器

./sample_audio 1 [encoder_type]
encoder_type:
    0: G711A
    1: G711U
    2: G726
    3: ADPCM
    4: AAC(default)
    5: MP3
    6: OPUS
    7: LPCM

执行结果验证

  1. 外置播放设备（手机或者电脑）通过3.5mm耳机线连接至单板Audio in耳机孔，另接3.5mm 耳机或音箱连接至单板Audio out耳机孔；

  2. 外置播放设备（手机或者电脑）播放任一双声道音频文件，连接在单板Audio out耳机孔的耳机或音箱能正常播放该音频，声音无杂音无变速；

  3. sample同级目录下会生成对应编码格式的码流文件audio_chn0，后缀为对应编码器格式；

  4. 控制台串口无报错打印，输出：

    please press twice ENTER to exit this sample

软件配置流程

  1. 音频模块初始化，参考ss_mpi_audio_init接口。
  2. 设置AI设备属性，使能AI设备和通道，参考ss_mpi_ai_set_pub_attr、ss_mpi_ai_enable、ss_mpi_ai_enable_chn等接口。
  3. 配置内置ACODEC的采样率、输入方式、输入和输出音量，参考OT_ACODEC_SET_I2S1_FS、OT_ACODEC_SET_MIXER_MIC、OT_ACODEC_SET_INPUT_VOLUME、OT_ACODEC_SET_OUTPUT_VOLUME等ioctl接口。
  4. 创建编码通道，参考ss_mpi_aenc_create_chn接口。
  5. 绑定AENC通道到AI通道，或者创建线程从AI获取音频帧送往AENC进行编码，参考ss_mpi_sys_bind、ss_mpi_ai_get_frame、ss_mpi_aenc_send_frame等接口。

注意：ADEC和AO的配置流程在case 2中展示

数据流

Figure Name:unnaming.png CAD Name:zh-cn_image_0000002215477370.png

注意：ADEC和AO的数据流在case 2中展示

3.3 case 2：sample_audio_adec_ao

主要演示ADEC解码，AO播放相关接口调用流程，数据通路为将case 1保存的码流文件audio_chn0.aac送给ADEC进行解码，解码后的数据送往AO进行播放。

调用命令

./sample_audio 2

默认使用AAC解码器，可以通过命令行参数选择需要的编解码器

./sample_audio 2 [decoder_type] [decode_file_path]
decoder_type:
    0: G711A
    1: G711U
    2: G726
    3: ADPCM
    4: AAC(default)
    5: MP3
    6: OPUS
    7: LPCM
decode_file_path:
    The decoding file type must be the same as the decoder type

执行结果验证

  1. 接3.5mm 耳机或音箱连接至单板Audio out耳机孔；

  2. 连接在单板Audio out耳机孔的耳机或音箱反复播放case 1录制的音频文件，声音无杂音无变速；

  3. 控制台串口无报错打印，输出：

    please press twice ENTER to exit this sample

软件配置流程

  1. 音频模块初始化，参考ss_mpi_audio_init接口。
  2. 创建解码通道，参考ss_mpi_adec_create_chn接口。
  3. 设置AO设备属性，使能AO设备和通道，参考ss_mpi_ao_set_pub_attr、ss_mpi_ao_enable、ss_mpi_ao_enable_chn等接口。
  4. 配置内置ACODEC的采样率、输入方式、输入和输出音量，参考OT_ACODEC_SET_I2S1_FS、OT_ACODEC_SET_MIXER_MIC、OT_ACODEC_SET_INPUT_VOLUME、OT_ACODEC_SET_OUTPUT_VOLUME等ioctl接口。
  5. 绑定AO通道到ADEC通道，参考ss_mpi_sys_bind接口。
  6. 创建线程从码流文件中读取数据送往解码通道进行解码，参考ss_mpi_adec_send_end_of_stream接口。

数据流

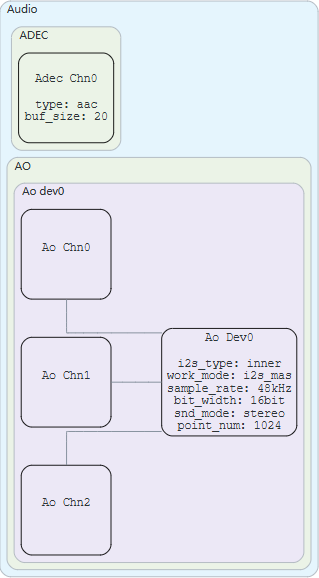

Figure Name:unnaming.png CAD Name:zh-cn_image_0000002215637178.png

3.4 case 3：sample_audio_ai_vqe_process_ao

主要演示AI录音并开启声音质量增强（VQE）功能，AO播放相关接口调用流程。在case 0数据通路的基础上开启了AI录制通路上的VQE功能，默认开启了RecordVQE功能。

调用命令

./sample_audio 3

默认开启RecordVQE功能，可以通过命令行参数选择需要开启的VQE类型

./sample_audio 3 [vqe_type]
vqe_type:
    0: none
    1: record(default)
    2: talk
    3: talkv2

执行结果验证

  1. 外置播放设备（手机或者电脑）通过3.5mm耳机线连接至单板Audio in耳机孔，另接3.5mm 耳机或音箱连接至单板Audio out耳机孔；

  2. 外置播放设备（手机或者电脑）播放任一双声道音频文件，连接在单板Audio out耳机孔的耳机或音箱能正常播放该音频，声音无杂音无变速，音频效果和具体开启的VQE算法类型相关；

  3. 控制台串口无报错打印，输出：

    please press twice ENTER to exit this sample

软件配置流程

  1. 音频模块初始化，参考ss_mpi_audio_init接口。
  2. 设置AI设备属性，使能AI设备和通道，参考ss_mpi_ai_set_pub_attr、ss_mpi_ai_enable、ss_mpi_ai_enable_chn等接口。
  3. 设置AI通道VQE属性，使能通道VQE，参考ss_mpi_ai_set_record_vqe_attr、ss_mpi_ai_set_talk_vqe_attr、ss_mpi_ai_set_talk_vqe_v2_attr、ss_mpi_ai_enable_vqe等接口。
  4. 设置AO设备属性，使能AO设备和通道，参考ss_mpi_ao_set_pub_attr、ss_mpi_ao_enable、ss_mpi_ao_enable_chn等接口。
  5. 配置内置ACODEC的采样率、输入方式、输入和输出音量，参考OT_ACODEC_SET_I2S1_FS、OT_ACODEC_SET_MIXER_MIC、OT_ACODEC_SET_INPUT_VOLUME、OT_ACODEC_SET_OUTPUT_VOLUME等ioctl接口。
  6. 绑定AO通道到AI通道，或者创建线程从AI获取音频帧送往AO进行播放，参考ss_mpi_sys_bind、ss_mpi_ai_get_frame、ss_mpi_ao_send_frame等接口。

数据流

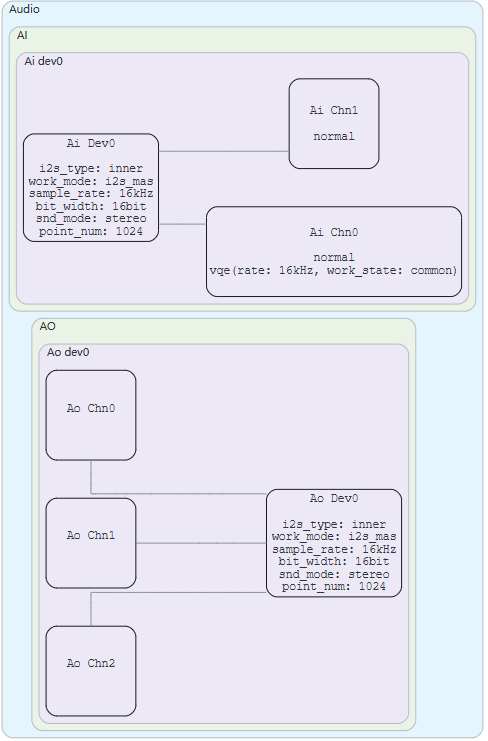

Figure Name:unnaming.png CAD Name:zh-cn_image_0000002250557181.png

3.5 case 4：sample_audio_ai_to_ao_sys_chn

主要演示AI录音，AO系统音通道播放相关接口调用流程。数据通路为AI录音后将录音数据送AO系统音通道进行播放。

调用命令

./sample_audio 4

执行结果验证

  1. 外置播放设备（手机或者电脑）通过3.5mm耳机线连接至单板Audio in耳机孔，另接3.5mm 耳机或音箱连接至单板Audio out耳机孔；

  2. 外置播放设备（手机或者电脑）播放任一双声道音频文件，连接在单板Audio out耳机孔的耳机或音箱能正常播放该音频，声音无杂音无变速；

  3. 控制台串口无报错打印，输出：

    please press twice ENTER to exit this sample

软件配置流程

代码流程：

  1. 音频模块初始化，参考ss_mpi_audio_init接口。
  2. 设置AI设备属性，使能AI设备和通道，参考ss_mpi_ai_set_pub_attr、ss_mpi_ai_enable、ss_mpi_ai_enable_chn等接口。
  3. 设置AO设备属性，使能AO设备和通道，参考ss_mpi_ao_set_pub_attr、ss_mpi_ao_enable、ss_mpi_ao_enable_chn等接口。
  4. 使能AO系统音通道，系统音通道号为OT_AO_SYS_CHN_ID，参考ss_mpi_ao_enable_chn接口。
  5. 配置内置ACODEC的采样率、输入方式、输入和输出音量，参考OT_ACODEC_SET_I2S1_FS、OT_ACODEC_SET_MIXER_MIC、OT_ACODEC_SET_INPUT_VOLUME、OT_ACODEC_SET_OUTPUT_VOLUME等ioctl接口。
  6. 绑定AO通道到AI通道，或者创建线程从AI获取音频帧送往AO进行播放，参考ss_mpi_sys_bind、ss_mpi_ai_get_frame、ss_mpi_ao_send_frame等接口。

数据流

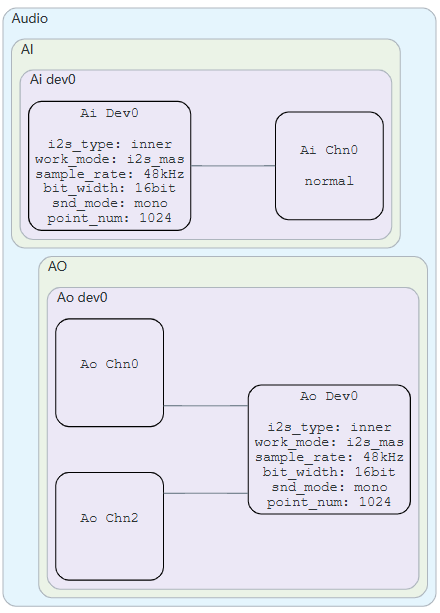

Figure Name:unnaming.png CAD Name:zh-cn_image_0000002250477061.png

3.6 case 5：sample_audio_ai_to_ext_resample

主要演示AI录音，使用vqe_res重采样功能库进行重采样相关接口调用流程。数据通路为AI录音后将录音数据送vqe_res重采样库进行重采样，并保存重采样后的音频文件。

调用命令

./sample_audio 5

执行结果验证

  1. 外置播放设备（手机或者电脑）通过3.5mm耳机线连接至单板Audio in耳机孔；
  2. 外置播放设备（手机或者电脑）播放任一双声道音频文件；
  3. 录制通路默认录制采样率为16kHz的单通道音频数据，送vqe_res重采样库默认重采样至24kHz，保存的res_chn0.pcm文件为24kHz单通道文件，可以通过Audition/Audacity等PC软件进行播放。

软件配置流程

  1. 音频模块初始化，参考ss_mpi_audio_init接口。
  2. 设置AI设备属性，使能AI设备和通道，参考ss_mpi_ai_set_pub_attr、ss_mpi_ai_enable、ss_mpi_ai_enable_chn等接口。
  3. 配置内置ACODEC的采样率、输入方式、输入和输出音量，参考OT_ACODEC_SET_I2S1_FS、OT_ACODEC_SET_MIXER_MIC、OT_ACODEC_SET_INPUT_VOLUME、OT_ACODEC_SET_OUTPUT_VOLUME等ioctl接口。
  4. 获取vqe_res库对外接口符号，可以使用静态注册方式，也可以使用动态加载的方式，参考OT_VQE_USE_STATIC_MODULE_REGISTER功能宏的使用。
  5. 创建线程，调用vqe_res库初始化接口，从AI获取帧，并送vqe_res库处理接口进行重采样，将重采样后的数据存为文件，参考ss_resample_create、ss_mpi_ai_get_frame、ss_resample_process接口。

数据流

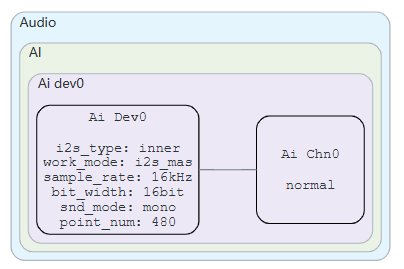

Figure Name:unnaming.png CAD Name:zh-cn_image_0000002215477374.png

注意：数据流图中未体现vqe_res模块。
