sample_venc 快速入门

1. 概述与作用

sample_venc 是 Hi3516CV610 MPP 套件中用于演示 Video ENCoder（VENC）模块完整能力的样例程序，覆盖 H.264、H.265、MJPEG 与 SVAC3 四种码流负载在常见监控与安防业务场景下的调用方法。整个样例从 VI 实时采集 sensor 数据，经 VPSS 完成去噪、缩放与格式转换后送入 VENC 编码，最终落盘为可直接用 ffplay/ffprobe 播放或分析的原始码流文件，便于开发者快速验证不同码率控制（RC，Rate Control）、图像组（GOP，Group Of Pictures）、感兴趣区域（ROI，Region Of Interest）、帧内刷新（intra_refresh）、逐宏块 QP 映射（qpmap）、逐区域质量控制（roimap）、区域马赛克（mosaic map）、debreath 滤波、多流合成（composite）、VENC内部缩放（跳过VPSS）以及单 semi-planar 输入（single_sp）等高级特性的实际效果。该样例同时通过 sample_ipc_server_init 提供 VB pool 共享请求通道，便于与其它进程协作使用 Video Buffer。对于需要在 Hi3516CV610 上快速评估编码质量、调参或对照不同 RC/GOP 模式效果的开发者而言，本样例是最直接的入门途径，也是验证 Hi3516CV610 编码器在不同负载与码率约束下表现的标准参考实现。

样例覆盖的四种码流负载各有侧重：H.264（AVC）兼容性最好，适合传统监控后端；H.265（HEVC）压缩比更高，适合带宽受限场景；MJPEG 逐帧 JPEG 编码适合抓拍与快照；SVAC3 是中国安防监控标准，在公安与交警项目中常被要求。样例通过交互式按键让用户在运行时选择 RC 与 GOP 模式，避免了重新编译的繁琐流程，方便快速对照不同配置下的码率曲线与画质差异。

RC 模式决定编码器如何在码率约束与画质之间权衡：CBR（恒定码率）输出码率稳定但复杂场景画质下降明显；VBR（可变码率）画质稳定但码率波动大；ABR（平均码率）在 CBR 与 VBR 之间折中；AVBR 在 VBR 基础上加入自适应窗口约束；CVBR 在 CBR 基础上允许小幅波动；QVBR 以质量为目标反向约束码率；FIXQP 固定 QP 完全不受码率约束，适合画质对照测试。GOP 模式决定 I/P/B 帧的排列方式：NormalP 是传统 I/P 交替；DualP 增加双参考帧提升压缩比；SmartP 智能插入 I 帧应对场景切换；SmartCRR 是 SVAC3 专属的智能码率分配模式。开发者应结合实际业务场景选择合适的 RC 与 GOP 组合，例如实时监控推荐 AVBR+SmartP，存储回放推荐 CBR+NormalP，画质测试推荐 FIXQP+NormalP。

本文默认sensor为HY006-3814-0011，如需适配新sensor，请参考《Sensor 调试指南》和《Sensor适配说明》

2. 执行准备

在编译本样例之前，请参照Hi3516CV610环境搭建指南和快速上手指南完成编译环境的搭建。

2.1 编译

进入样例目录执行 make 即可完成编译：

cd samples/mpp/venc && make

编译成功之后，在当前目录下会生成一个sample_venc的可执行文件，可以放社区支持的开发板上运行。

2.2 加载 KO 与依赖环境

ko加载脚本位于 output/mpp/ko/load_ko，有两个脚本，load3516cv610_20s和load3516cv610_20s_debug。区别为load3516cv610_20s_debug脚本会打开 logmpp_show=1（日志记录）、proc_show=1（proc信息打印），并将 mem_process_isolation 置为 0（不启用进程间mmz隔离）。

由于当前版本不支持进程间mmz隔离，因此需要在load3516cv610_20s脚本中将 mem_process_isolation 置为 0或者使用load3516cv610_20s_debug脚本，此处以load3516cv610_20s_debug脚本为例，20s内存大小为128MB，默认分配为 32MB OS、96MB MMZ，加载命令为：

./load3516cv610_20s_debug -i

可以通过-h命令查看具体用法：

./load3516cv610_20s_debug -h
Usage:  ./load3516cv610_20s_debug [-option] [-sensor0~1]
options:
    -i                       insert modules
    -r                       remove modules
    -a                       remove modules first, then insert modules
    -sensor0~1 sensor_name   config sensor type    [default: hy006_3814_0011]
    -mmz_start               config MMZ start addr [default: 0x42000000]
    -mmz_size                config MMZ mem size [unit: M, default: 96M]
    -ir_auto                 config ir_auto enable [default: 0]
    -profile                 config sys_profile [default: 0]
    -h                       help information
Available sensors:hy006_3814_0011 bt1120/bt656/bt601
for example: ./load3516cv610_20s_debug -i -sensor0 hy006_3814_0011 -sensor1 hy006_3814_0011 -mmz_start 0x42000000 -mmz_size 96M -ir_auto 1

如果需要调整os和mmz的大小，需要参考《内存布局调整指南》对内存大小进行调整。

如果是使用社区默认提供的镜像，这些ko已经打包到文件系统中，烧录到单板上后位于/ko目录下，在系统启动后会自动加载这些ko。

2.3 运行时依赖

在运行样例前，需要提前准备：

• 指定运行时依赖的so库路径

MPP样例依赖的so库位于soc/libs/musl下，需要将该目录下的so库拷贝到开发板上（或将这些so库所在的目录挂载到开发板上），并指定运行时依赖库的环境变量，假设这些so库位于/mnt/libs/，执行如下命令：

```shell
export LD_LIBRARY_PATH=/mnt/libs/:$LD_LIBRARY_PATH
```

如果是使用社区默认提供的镜像，这些so库已经打包到文件系统中，烧录到单板上后位于/usr/lib目录下，该目录是系统默认搜索目录，不需要执行export LD_LIBRARY_PATH命令去指定。

• 启动MPP服务

当前MPP媒体模块处于用户态，通过一个独立进程提供相关接口的调用服务，该进程位于samples/mpp/sdk_server下，执行如下命令即可生成sdk_server可执行文件：

```shell
cd samples/mpp/sdk_server && make
```

在单板上执行./sdk_server &即可启动MPP服务。

1. sdk_server同样依赖soc/libs/musl下的so库，因此也需要参照上述export LD_LIBRARY_PATH指定路径；
2. 如果是使用社区默认提供的镜像，sdk_server进程已经打包到文件系统中，烧录到单板上后位于/usr/bin目录下，并在系统启动时会自动启动sdk_server。

• 样例运行时候需要的资源文件

无。

3. 支持的 Case 列表

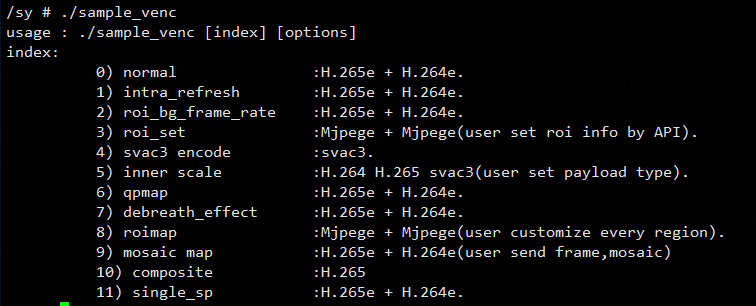

调用语法：./sample_venc [index]选择case执行，index范围是0-11，运行中按回车键（或Ctrl+C）退出，执行./sample_venc或./sample_venc -h查看帮助。

case0-case11的说明如下：

• case 0 normal — H.265e + H.264e 双路编码，最常用的入门组合，适合验证编码链路是否正常。
• case 1 intra_refresh — H.265e + H.264e 双路编码 可选择行（列）刷新，演示周期内帧内刷新以应对I帧附近码率波动大问题。
• case 2 roi_bg_frame_rate — H.265e + H.264e 双路编码，带 ROI + 背景帧率控制，前景（ROI区域）高质量、背景（非ROI区域）降帧以节省码率。
• case 3 roi_set — MJPEG + MJPEG通过用户 API 设置 ROI，演示 JPEG 编码下的区域优先。
• case 4 svac3 encode — SVAC3（Surveillance Video And Audio Coding v3，中国监控标准）编码（暂不支持）。
• case 5 inner scale — 两路H.264/H.265/SVAC3（由用户选择 payload），VENC内部缩放，（跳过VPSS通路），适合资源紧张场景。
• case 6 qpmap — H.265e + H.264e双路编码，支持用户给对应帧送qpmap表，控制每MB、CU的QP。
• case 7 debreath_effect — H.265e + H.264e 对I帧进行滤波，减少脉冲噪声。
• case 8 roimap — MJPEG + MJPEG per-region 用户送帧+roi map控制感兴趣区域质量。
• case 9 mosaic_map — H.265e + H.264e 用户发帧加马赛克区域遮挡。
• case 10 composite — H.265 composite 多流合成。
• case 11 single_sp — H.265e + H.264e 单 semi-planar 输入格式，验证 NV12/NV21 直送编码器的能力。

多数case启动时会交互式提示用户选择RC模式与GOP模式，gop mode选择交互式菜单：

rc mode选择交互式菜单（仅case5支持切换编码协议）：

please input choose payload type!
    0) h264
    1) h265
    2) svac3

gop mode选择交互式菜单：

please input choose gop mode!
    0) normal p. （常规 I/P 帧）
    1) dual p. （双参考帧）
    2) smart p. （智能 I/P 帧）
    3) smart crr. （智能码率分配，仅 SVAC3）

• case0、1、2、5、6、7、9、10、11 支持选择gop模式0、1、2。
• case1 I帧刷slice仅支持选择gop模式0，选择其他会报错提示功能不支持，退出用例。
• case2 背景低帧率功能仅支持选择gop模式0，选择其他会报错提示功能不支持，退出用例。
• case3、8由于是mjpeg编码协议，所以不支持选择gop模式。
• case10 复合编码仅支持0、2gop模式。
• case11 演示gop模式singlesp，不提示用户选择gop模式。

rc mode交互式菜单：

please input choose rc mode!
    c) cbr.（恒定码率）
    v) vbr. (可变码率）
    b) abr.（平均码率）
    a) avbr.（自适应可变码率）
    x) cvbr.（约束可变码率）
    q) qvbr.（质量约束可变码率）
    f) fix_qp.（固定 QP）

+ case3、8 仅支持c、v、f，其他case没有约束。

注意，各case的复杂度从基础到高级递增：

• case 0/11 是入门级，验证编码链路是否正常；
• case 1/2/3 演示常见监控特性；
• case 4/5 演示特殊编码标准与无 VPSS 通路，其中5仅Hi3516CV610/Hi3516CV608支持此功能；
• case 6/7/8/9/10 是高级特性，需要DDR内存大的单板上才能运行。

建议开发者按顺序从 case 0 开始验证，逐步过渡到高级 case，以便在出现问题时快速定位是链路基础问题还是高级特性问题。case 4（SVAC3）需要单独的 SVAC3 编码器 KO，若 ot_svac3e.ko 未加载会直接失败。case 5（inner scale）跳过 VPSS 直接将 VI 帧送入 VENC 内部缩放，适合 VPSS 资源紧张的场景，但缩放质量略低于 VPSS。

3.1 normal

./sample_venc 0

• 场景介绍： 演示从VI-VPSS-VENC通路的一般配置流程

#### 输出文件

生成的编码码流文件stream_chn0.h265、stream_chn1.h264，分辨率分别为2560x1440@30fps和1280x720@30fps，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。

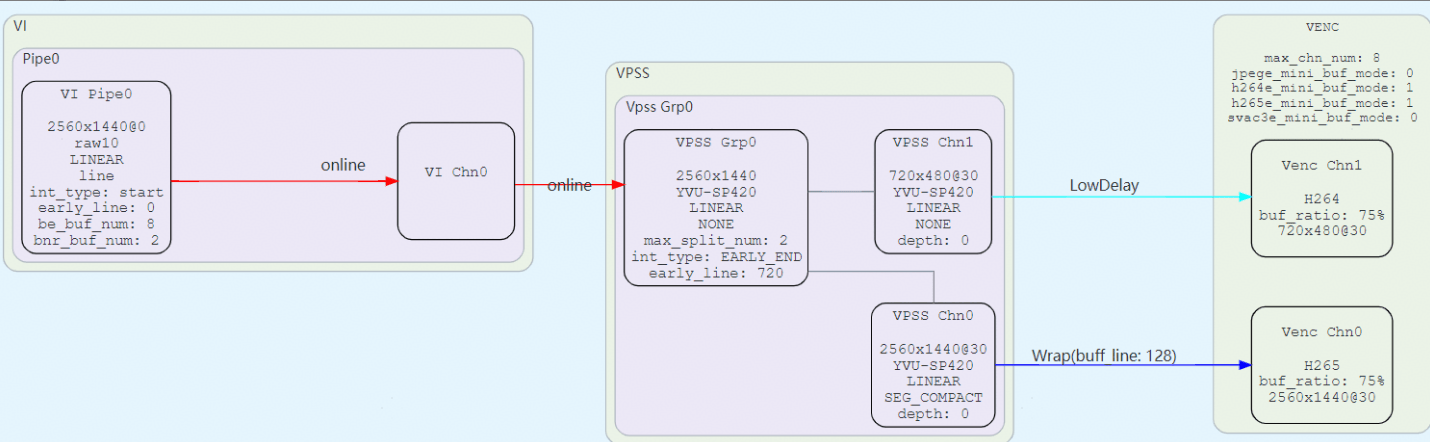

• 数据流：



• 流程：

  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（GOP结构、RC模式）
  3. 创建编码器，和VPSS进行绑定
  4. 启动收流。

3.2 intra refresh

./sample_venc 1

• 场景介绍： 演示P帧内刷新的使用方法。P帧帧内刷新，可以为客户提供码率非常平滑的编码方式，每个I帧和P帧的大小可以非常接近。在网络带宽有限（如无线网络）的情况下，降低I帧过大带来的网络冲击，降低网传延时。 P帧帧内刷新的介绍和接口使用请参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章“P帧帧内刷新”小节。

#### 输出文件

生成的编码码流文件stream_chn0.h265、stream_chn1.h264，分辨率分别为2560x1440@30fps和1280x720@30fps，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。

• 数据流： 同sample_venc_normal

• 流程：

  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（GOP结构、帧内刷新模式、RC模式）
  3. 创建编码器，和VPSS进行绑定，设置帧内刷新模式。
  4. 启动收流。

3.3 roi bg

./sample_venc 2

• 场景介绍： 演示背景帧低帧率的配置方法。背景帧低帧率适用于背景区域相对固定的场景，该功能与ROI接口配合，通过降低背景区域的刷新率，降低编码码率。 背景帧低帧率的配置方法和注意事项请参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章“非ROI区域的低帧率编码”小节。

#### 输出文件

生成的编码码流文件stream_chn0.h265、stream_chn1.h264，分辨率分别为2560x1440@30fps和1280x720@30fps，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。
4. 确认画面左上角roi感兴趣区域质量是否较高，非ROI区域会隔一帧降低帧率，播放效果类似抽帧。

• 数据流： 同sample_venc_normal

• 流程：

  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（GOP结构、RC模式）
  3. 创建编码器，和VPSS进行绑定，设置ROI属性、背景帧低帧率属性。
  4. 启动收流。

3.4 mjpeg roi set

./sample_venc 3

• 场景介绍： 演示mjpeg ROI 的配置方法。功能介绍和使用注意事项参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章 ss_mpi_venc_set_jpeg_roi_attr接口。

#### 输出文件

生成的编码码流文件stream_chn0.mjp、stream_chn1.mjp，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。

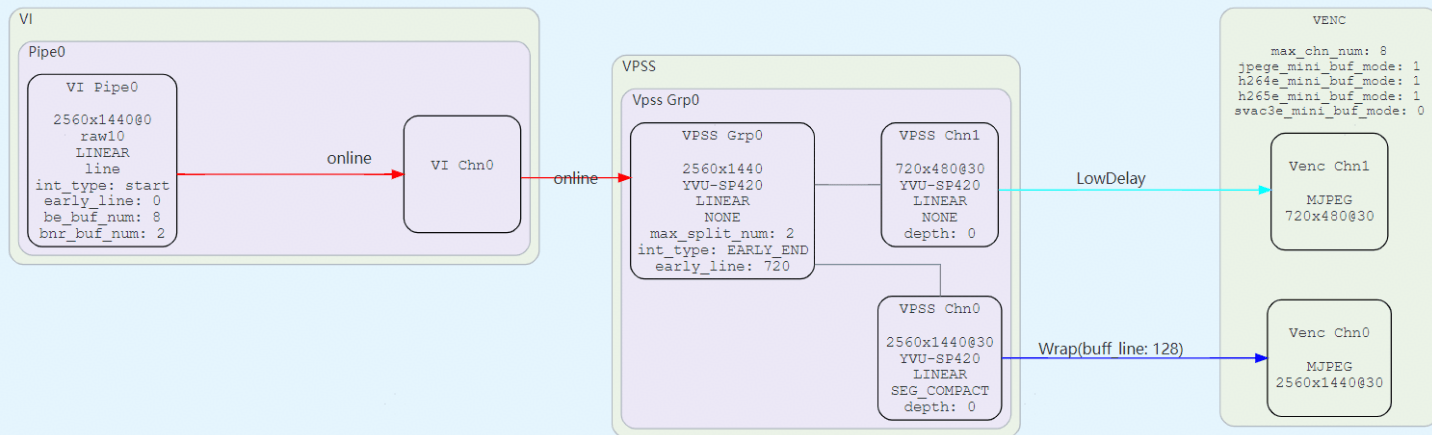

• 数据流：

• 流程：
  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（RC模式）
  3. 创建编码器，设置mjpeg roi属性，和VPSS进行绑定。
  4. 启动收流。

3.5 svac3 （暂不支持）

./sample_venc 4

• 场景介绍： 演示SVAC3.0的配置方法。配置方式和H.264、H.265协议基本相同

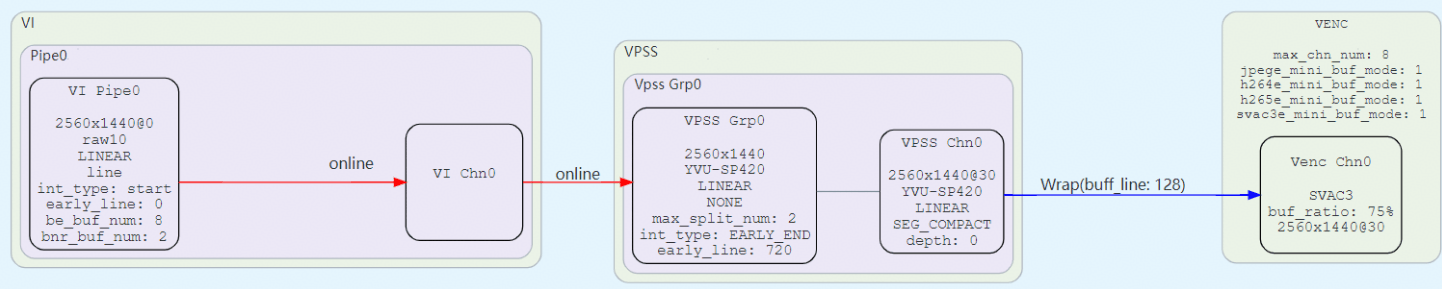

• 数据流：

• 流程：
  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（GOP结构、RC模式）
  3. 创建编码器(SVAC3协议)，和VPSS进行绑定
  4. 启动收流。

3.6 inner scale

./sample_venc 5

• 场景介绍： 演示VENC内部缩放功能的配置和使用。内部缩放功能在编码大码流时缩放输出小yuv给小码流进行编码，由于大小码流之间只有一个VB交互，因此相比小码流前级送帧，可以节省VB个数。 功能介绍和使用注意事项请参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章“内部缩放”小节。

#### 输出文件

两路同协议码流，生成的编码码流落盘到\/stream_chn\.\，扩展名由 payload 决定：H.265 为 .h265、H.264 为 .h264、MJPEG 为 .mjp。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。

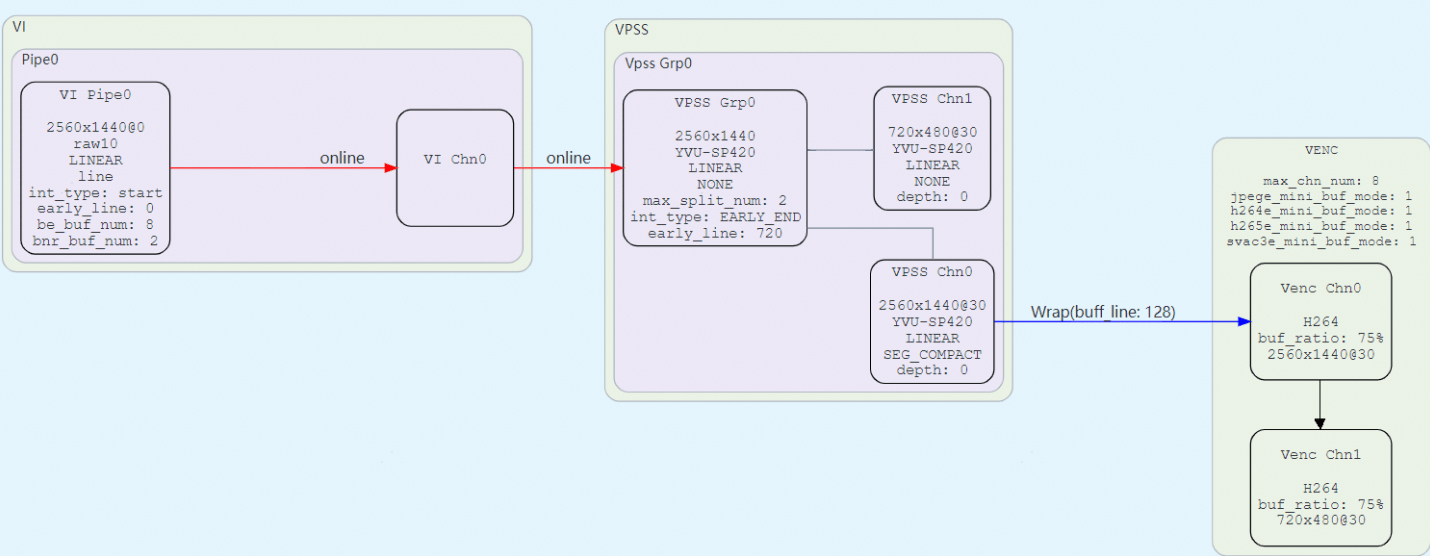

• 数据流：

• 流程：
  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（协议、GOP结构、RC模式）
  3. 创建编码器，VPSS chn0(发送方)绑定给VENC chn0(接收方)， VENC chn0（发送方）绑定给VENC chn1（接收方）
  4. 启动收流。

3.7 qpmap

./sample_venc 6

• 场景介绍： 演示QPMAP功能的使用。用户调用vpss接口获取视频帧，送帧到VENC，在此模式下允许用户自由决定码控的策略。 QPMAP的功能介绍以及使用注意事项请参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章“码率控制”小节。

#### 输出文件

生成的编码码流文件stream_chn0.h265、stream_chn1.h264，分辨率分别为2560x1440@30fps和1280x720@30fps，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。

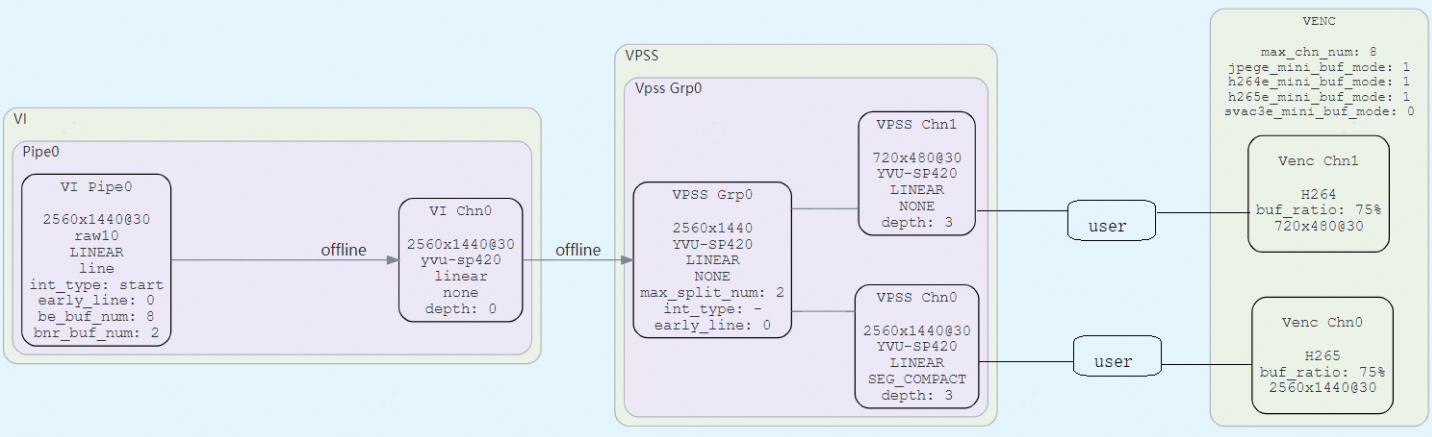

• 数据流：

• 流程：
• 初始化VENC前级模块（VI-VPSS）并进行绑定
• 获取用户配置（GOP结构）
• 创建编码器。
• 从vpss通道获取视频帧，填充qpmap信息后送给编码通道编码。
  • 带有QPMAP信息送帧，需要使用ss_mpi_venc_send_frame_ex接口。
  • QPMAP内存信息填充示例参考函数sample_comm_venc_vir_addr_temp。
• 启动收流。

3.8 debreath effect

./sample_venc 7

• 场景介绍： 演示去呼吸功能的配置。去呼吸功能可以减少编码后码流的呼吸效应， 去呼吸功能的配置以及使用注意事项请参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章 ss_mpi_venc_set_debreath_effect接口。

#### 输出文件

生成的编码码流文件stream_chn0.h265、stream_chn1.h264，分辨率分别为2560x1440@30fps和1280x720@30fps，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。

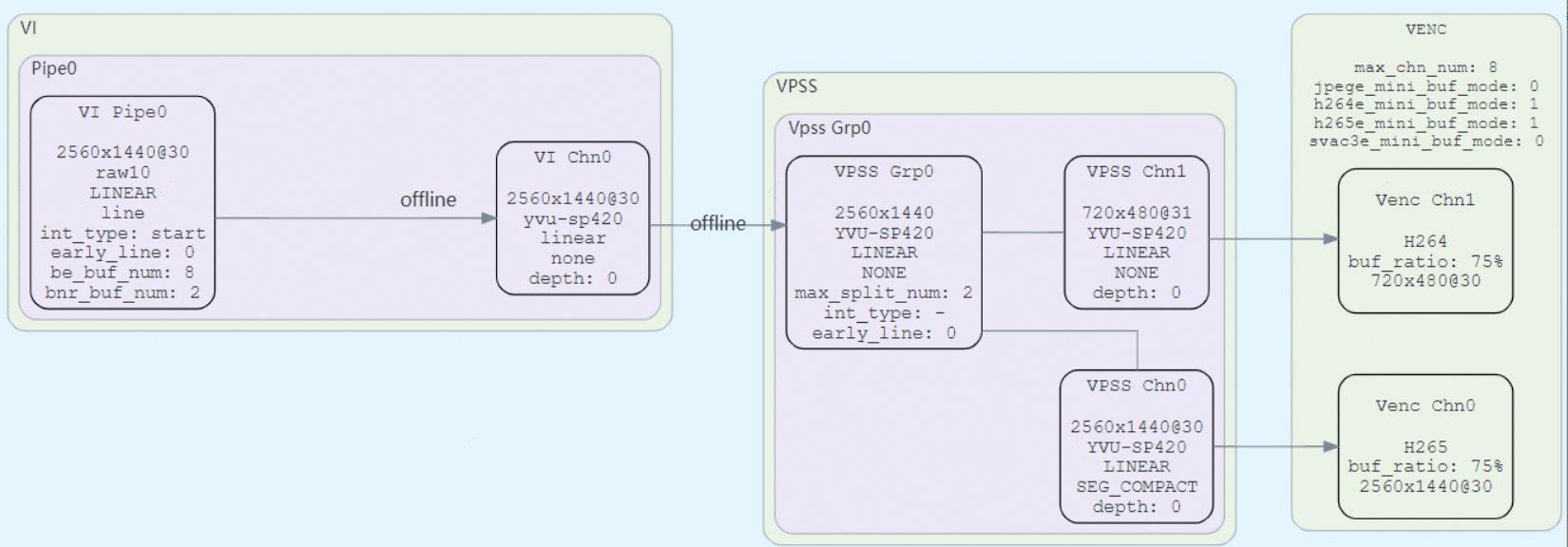

• 数据流：

• 流程：
  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（GOP结构、RC模式）
  3. 创建编码器，和VPSS进行绑定，设置通道0去呼吸。
  4. 启动收流。

3.9 mjpeg roimap

./sample_venc 8

• 场景介绍： 演示JPEG ROI map的配置方式。 ROI表的配置说明请参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章 ot_venc_user_roimap。

#### 输出文件

生成的编码码流文件stream_chn0.mjp、stream_chn1.mjp，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。

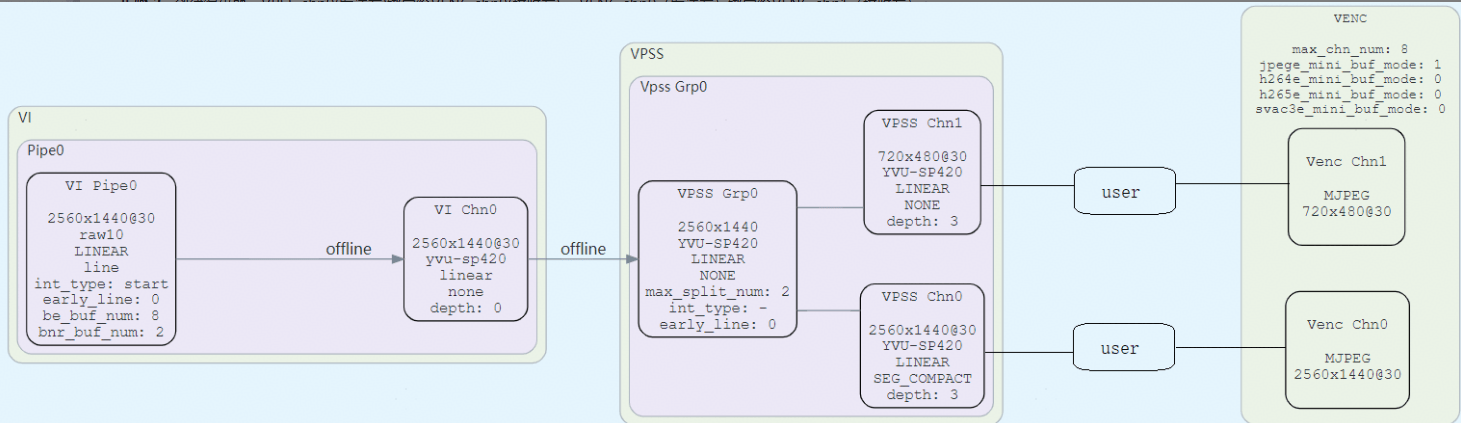

• 数据流：

• 流程：
  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（RC模式）
  3. 创建编码器。
  4. 从vpss通道获取视频帧，填充ROI map信息后送给编码通道编码。带有ROI map信息送帧，需要使用ss_mpi_venc_send_frame_ex接口。
  5. 启动收流。

3.10 mosaic map

./sample_venc 9

• 场景介绍： 演示马赛克功能使用。逻辑根据马赛克表和马赛克配置将原始yuv直接改写，再进行编码，那么输出的码流就会带有马赛克的效果。

#### 输出文件

生成的编码码流文件stream_chn0.h265、stream_chn1.h264，分辨率分别为2560x1440@30fps和1280x720@30fps，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题；
4. 确认画面上方是否有mosaic区域。

• 数据流： 同sample_venc_qpmap

• 流程：

  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（GOP结构，RC模式）
  3. 创建编码器。
  4. 从vpss通道获取视频帧，填充mosaic信息后送给编码通道编码。
     • 带有MOSAIC_MAP信息送帧，需要使用ss_mpi_venc_send_frame_ex接口。
     • 马赛克信息填充示例参考函数sample_comm_venc_mosaic_map_send_frame_proc。
  5. 启动收流。

3.11 composite

./sample_venc 10

• 场景介绍： 演示复合编码的配置方法。 复合编码功能介绍和具体使用方法参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章“复合编码”小节。

#### 输出文件

生成的编码码流文件stream_chn0.h265，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。播放画面是带有mosaic画面的效果，使用海思硬解码能解码出不带mosaic画面的效果。

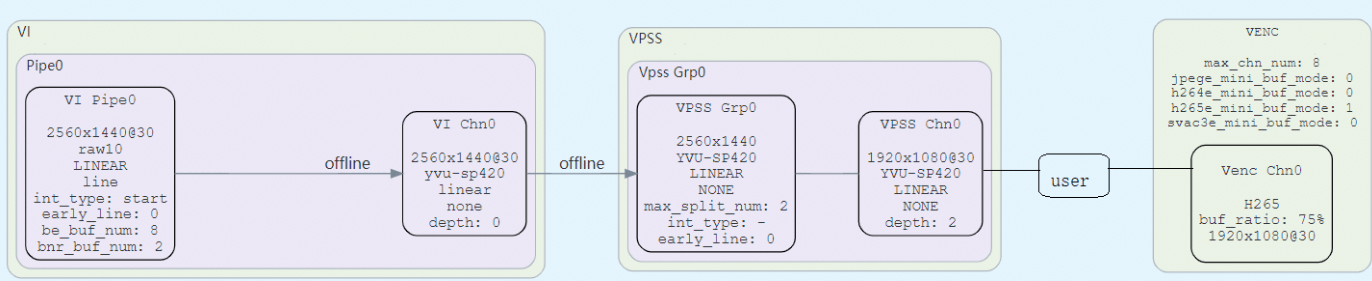

• 数据流：

• 流程：
  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（GOP结构，RC模式）
  3. 设置通道config（composite_enc_en，mosaic_en，quality_level），创建编码器。通道配置请参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章 ss_mpi_venc_set_chn_config接口。
  4. 从vpss通道获取视频帧，填充mosaic信息后调用ss_mpi_venc_send_multi_frame接口送编码通道编码。复合编码送帧需要使用接口ss_mpi_venc_send_multi_frame
  5. 启动收流。

3.12 single sp

./sample_venc 11

• 场景介绍： 演示延时GOP模式SINGLE_SP的配置方式。 SINGLE_SP的功能介绍和注意事项请参考《MPP 媒体处理软件 V6.0 开发参考》视频编码第6章“GOP 结构”小节。

#### 输出文件

生成的编码码流文件stream_chn0.h265、stream_chn1.h264，分辨率分别为2560x1440@30fps和1280x720@30fps，存储目录为样例执行目录。

#### 控制台日志

启动时若该 case 涉及 RC/GOP 选择，会交互式打印 please input choose rc mode! 与 please input choose gop mode!，等待用户按键。

运行结束成功时打印 program exit normally!，失败时打印 program exit abnormally!。

运行过程中按下回车建（或Ctrl+C）可触发样例的退出，确保 VENC 通道与 VB pool 被正确释放，避免资源泄漏影响下次运行。

#### 正确性判断

1. 用 `ls -l` 确认文件大小随运行时间持续增长，若大小停滞则说明编码链路已断。
2. 用 `ffprobe` 查询编码参数（分辨率、profile、gop间隔）；
3. 用 `ffplay` 播放，观察码流播放效果是否OK，确认分辨率是否OK，有无花屏等问题。

• 数据流：

• 流程：
  1. 初始化VENC前级模块（VI-VPSS）并进行绑定
  2. 获取用户配置（RC模式）
  3. 创建编码器（GOP模式为SINGLE_SP，设置跳帧参考参数（base, enhance, pred_en）=（1, 3, TRUE）），和VPSS进行绑定。
  4. 启动收流。
