AIISP 快速入门

1. 概述与作用

本样例演示 Hi3516CV610 上 AIISP（AI Image Signal Processing）子系统的 AIBNR 算法调用流程，隶属于 AI 图像处理域，解决低照度、高 ISO 场景下 RAW 域噪声难以用传统滤波消除的问题，通过 AI 模型对时域参考帧与当前帧联合降噪，输出 H.265 码流。

专业名词与缩写：

AIISP — AI Image Signal Processing，海思基于 AI 算法增强画质的 ISP 子系统

AIBNR — AI Bayesian Noise Reduction，AI 贝叶斯降噪，对 RAW 域噪声做 AI 模型降噪

NLC — Non-Linear Correction，非线性校正

SFS — Spatial Filter Strength，空间滤波强度，默认 31

WDR — Wide Dynamic Range，宽动态，本样例默认关闭

Pro mode — 高 ISO 模式，使用 pro 模型，FPS 降到 5

Ref mode — 参考帧模式，时域降噪

Line mode — 行模式，12 fps

说明：

本文默认sensor为HY006-3814-0011，如需适配新sensor，请参考《Sensor 调试指南》和《Sensor适配说明》

2. 执行准备

在编译本样例之前，请参照Hi3516CV610环境搭建指南和快速上手指南完成编译环境的搭建。

2.1 编译

进入样例目录执行 make 即可完成编译：

cd samples/mpp/aiisp && make

编译成功之后，在当前目录下会生成一个sample_aiisp的可执行文件，可以放社区支持的开发板上运行。

2.2 加载 KO

ko加载脚本位于 output/mpp/ko/load_ko，有两个脚本，load3516cv610_20s和load3516cv610_20s_debug。区别为load3516cv610_20s_debug脚本会打开 logmpp_show=1（日志记录）、proc_show=1（proc信息打印），并将 mem_process_isolation 置为 0（不启用进程间mmz隔离）。

由于当前版本不支持进程间mmz隔离，因此需要在load3516cv610_20s脚本中将 mem_process_isolation 置为 0或者使用load3516cv610_20s_debug脚本，此处以load3516cv610_20s_debug脚本为例，20s内存大小为128MB，默认分配为 32MB OS、96MB MMZ，加载命令为：

./load3516cv610_20s_debug -i

可以通过-h命令查看具体用法：

./load3516cv610_20s_debug -h
Usage:  ./load3516cv610_20s_debug [-option] [-sensor0~1]
options:
    -i                       insert modules
    -r                       remove modules
    -a                       remove modules first, then insert modules
    -sensor0~1 sensor_name   config sensor type    [default: hy006_3814_0011]
    -mmz_start               config MMZ start addr [default: 0x42000000]
    -mmz_size                config MMZ mem size [unit: M, default: 96M]
    -ir_auto                 config ir_auto enable [default: 0]
    -profile                 config sys_profile [default: 0]
    -h                       help information
Available sensors:hy006_3814_0011 bt1120/bt656/bt601
for example: ./load3516cv610_20s_debug -i -sensor0 hy006_3814_0011 -sensor1 hy006_3814_0011 -mmz_start 0x42000000 -mmz_size 96M -ir_auto 1

如果需要调整os和mmz的大小，需要参考《内存布局调整指南》对内存大小进行调整。

如果是使用社区默认提供的镜像，这些ko已经打包到文件系统中，烧录到单板上后位于/ko目录下，在系统启动后会自动加载这些ko。

2.3 运行时依赖

在运行样例前，需要提前准备：

指定运行时依赖的so库路径

MPP样例依赖的so库位于soc/libs/musl下，需要将该目录下的so库拷贝到开发板上（或将这些so库所在的目录挂载到开发板上），并指定运行时依赖库的环境变量，假设这些so库位于/mnt/libs/，执行如下命令：

```shell
export LD_LIBRARY_PATH=/mnt/libs/:$LD_LIBRARY_PATH
```

如果是使用社区默认提供的镜像，这些so库已经打包到文件系统中，烧录到单板上后位于/usr/lib目录下，该目录是系统默认搜索目录，不需要执行export LD_LIBRARY_PATH命令去指定。

启动MPP服务

当前MPP媒体模块处于用户态，通过一个独立进程提供相关接口的调用服务，该进程位于samples/mpp/sdk_server下，执行如下命令即可生成sdk_server可执行文件：

```shell
cd samples/mpp/sdk_server && make
```

在单板上执行./sdk_server &即可启动MPP服务。

sdk_server同样依赖soc/libs/musl下的so库，因此也需要参照上述export LD_LIBRARY_PATH指定路径；

如果是使用社区默认提供的镜像，sdk_server进程已经打包到文件系统中，烧录到单板上后位于/usr/bin目录下，并在系统启动时会自动启动sdk_server。

样例运行时候需要的资源文件

运行时所需要的模型文件位于output/mpp/model/aiisp/aibnr目录下，模型文件按照如下规则命名：

output/mpp/model/aiisp/aibnr/aibnr_model_<W>x<H>.bin

output/mpp/model/aiisp/aibnr/aibnr_model_<W>x<H>_high_iso.bin

output/mpp/model/aiisp/aibnr/aibnr_model_<W>x<H>_pro.bin

注意：需要将模型文件放置到与sample_aiisp样例可执行文件一个目录下。本样例默认使用的Sensor对应W=2560、H=1440，如果模型文件找不到，样例运行时会报错（如 realpath file failed），程序异常退出。

2.4 运行样例

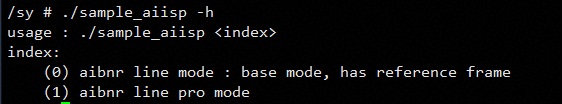

调用语法为 ./sample_aiisp <case_id>，case_id 取值为 0–1。可以执行./sample_aiisp -h查看用法。

3. 支持的 Case 列表

调用语法：./sample_aiisp <case_id>

序号	调用示例	简述	备注
0	`./sample_aiisp 0`	普通模式，加载xxx.bin和xxx_high_iso.bin，FPS 12	默认 case
1	`./sample_aiisp 1`	pro模式，加载xxx_pro.bin，FPS 5	高 ISO 场景

3.1 代码流程

启动数据流通路，从前往后分别启动各媒体模块（VI、VPSS、VENC......）。
初始化aibnr模块，详细使用参考接口ss_mpi_aibnr_init。
加载aibnr的模型文件，详细使用参考接口ss_mpi_aibnr_load_model。
设置aibnr的算法相关配置参数，详细使用请参考接口ss_mpi_aibnr_set_cfg。
使能aibnr的数据流开关，详细使用请参考接口ss_mpi_aibnr_enable。
设置aibnr的属性，详细使用请参考接口ss_mpi_aibnr_set_attr。
停止业务时，需要先关闭aibnr数据流开关，再卸载aibnr的模型文件，最后去初始化aibnr模块，详细使用请参考接口ss_mpi_aibnr_disable、ss_mpi_aibnr_unload_model、ss_mpi_aibnr_exit。

说明

本章节涉及的相关接口均参考《AIISP开发参考》“AIBNR API参考”章节。

需要配置profile=0或者profile=2，配置方法为

该功能由sdk_server服务进程提供，默认情况下profile=0，因此需要打开它重新编译sdk_server，具体方法如下

1）修改文件samples/mpp/common/sdk_init函数sys_init，修改后如下：
static td_s32 sys_init(td_void)
{
    td_u32 sys_profile = 0; /* 或者 2 */
    return ot_sys_mod_init(sys_profile);
}
2）进入samples/mpp/sdk_server执行make clean;make重编sdk_server

3）将新的sdk_server替换掉单板当前运行的sdk_server后，重新启动sdk_server

线性普通模型推荐用于12帧场景，线性时域pro模型推荐用于5帧场景。

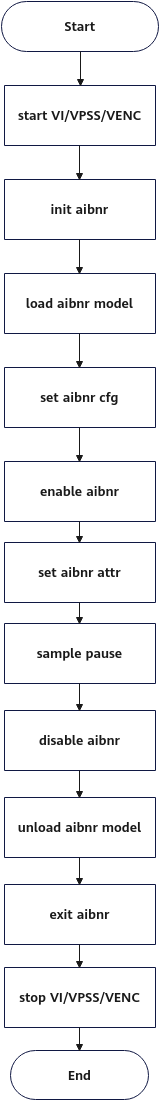

具体操作流程如下图所示。

代码操作流程图

3.2 case 0 - AIBNR线性普通模式

线性普通模式下，通过高ISO模型和低ISO模型的切换，实现不同照度下的图像清晰度提升。

调用命令

./sample_aiisp 0

第一次按回车键使能AIBNR

第二次按回车键选择模型0

第三次按回车键选择模型1

第四次按回车键选择auto模式

第五次按回车键去使能AIBNR

第六次按回车键退出用例

执行结果验证

1.sample同级目录下会生成码流文件stream_chn0.h265；

2.控制台串口无报错打印，输出：

program exit normally!

软件配置流程

可参考代码流程章节，其中加载的aibnr模型包含高ISO和低ISO两种模型，既可以手动指定使用高ISO模型或低ISO模型，又可以根据配置的ISO段自动选择模型，参考接口ss_mpi_aibnr_set_model_attr。

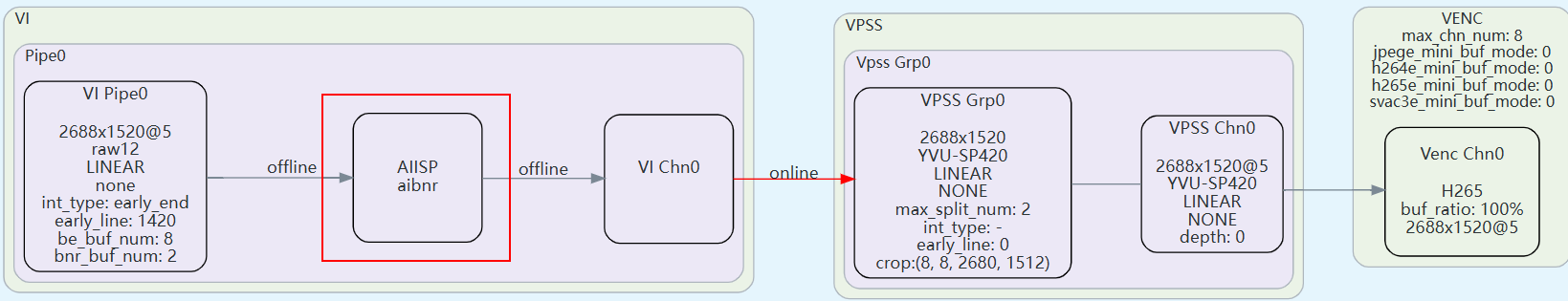

数据流

数据流图

3.3 case 1 - AIBNR线性时域模式

时域模型细节表现更好，可以优化普通模型细节粗的问题。
