音频
概述
AUDIO模块包括音频输入、音频输出、音频编码、音频解码四个子模块。音频输入和输出模块通过对芯片音频接口的控制实现音频输入输出功能。音频编码和解码模块提供对G711、G726、ADPCM等格式的音频编解码功能，并支持录制和播放LPCM格式的原始音频文件。
说明：
未有特殊说明，Hi3516DV500与Hi3519DV500、Hi3516CV608与Hi3516CV610内容完全一致。
功能描述
音频输入和音频输出
音频接口和AI、AO设备
音频输入输出接口简称为AIO（Audio Input/Output）接口，用于和Audio Codec对接，完成声音的录制和播放。
AIO接口分为两种类型：只支持输入（又称为AIP）或只支持输出（又称为AOP）。
软件中负责抽象音频接口输入功能的单元，称之为AI设备；负责抽象音频接口输出功能的单元，称之为AO设备。
对每个输入输出接口，软件根据该接口支持的功能，分别与AI设备和AO设备建立映射关系。例如：AIP0只支持音频输入，则AIP0映射为AiDev0；AOP0只支持音频输出，则AOP0映射为AoDev0。
录音和播放原理
原始音频信号以模拟信号的形式给出后，通过Audio Codec，按一定采样率和采样精度转换为数字信号。Audio Codec以I2S时序或PCM时序的方式，将数字信号传输给AI设备。芯片利用DMA将AI设备中的音频数据搬移到内存中，完成录音操作。
播放和录音是基于同样的原理。芯片利用DMA将内存中的数据传输到AO设备。AO设备通过I2S时序或PCM时序向Audio Codec发送数据。Audio Codec完成数字信号到模拟信号的转换过程，并输出模拟信号。
音频接口时序
音频接口支持标准的I2S接口时序模式和PCM接口时序模式，并提供灵活的配置以支持与多种Audio Codec对接。详细的时序支持情况请参考对应芯片的用户指南。
为实现成功对接，需要对I2S或者PCM协议以及对接的Audio Codec时序支持情况有足够了解，这里只简单介绍下I2S及PCM接口时序的几个特性：
- 按照标准I2S或PCM协议，总是先传送最高有效位MSB，后传送最低有效位LSB，即按照从高位到低位的顺序传输串行数据。
- AI设备支持扩展的多路接收的I2S及PCM接口时序。对接时，Codec的时序模式选择、同步时钟、采样位宽等配置必须与AI设备的配置保持一致，否则可能采集不到正确的数据。
- AI/AO设备支持主模式和从模式，主模式即AI/AO设备提供时钟，从模式即Audio Codec提供时钟。主模式时，如果AI设备与AO设备同时对接同一个Codec，则时钟供输入和输出共同使用，其他情况没有此限制。而从模式时的输入输出时钟可以分别由外围Audio Codec提供。
- 由于时序的问题，在AI/AO设备从模式下，建议用户先配置好对接的Codec，再配置AI或AO设备；而在AI/AO设备主模式下，建议用户先配置好AI或AO设备，再配置对接的Codec。
- AI/AO设备选择主模式时，有些AI/AO设备只提供用于时序同步的帧同步时钟和位流时钟，不提供MCLK，这时如果Audio Codec使用外接的晶振作为工作时钟，这样可能导致声音失真，因此推荐使用从模式或者使用位流时钟产生Codec内部工作主时钟。
-
当AI/AO设备为主模式时，对于向外提供了MCLK的AI/AO设备，通道数为1/2/4/8/16路时，MCLK的设定为：
- 采样率为96k/48k/24k/12k时，提供12.288MHz的主时钟。
- 采样率为64k/32k/16k/8k时，提供8.192MHz的主时钟。
- 采样率为44.1k/22.05k/11.025k时，提供11.2896MHz的主时钟。
通道数为20路时，MCLK的设定为：
- 采样率为48k/24k/12k时，提供15.36MHz的主时钟。
- 采样率为32k/16k/8k时，提供10.24MHz的主时钟。
- 采样率为44.1k/22.05k/11.025k时，提供14.112MHz的主时钟。
-
AI/AO设备支持标准PCM模式和自定义PCM模式。PCM模式下只支持单声道模式，因此在PCM模式下，需要关闭对接Codec的右声道输出，否则声音会有杂音。根据PCM标准模式协议，当工作模式为标准PCM主模式或标准PCM从模式时，音频输入输出的数据相对帧同步信号延迟1个位流时钟（BCLK）周期。如果在标准PCM主模式或标准PCM从模式下对接外置的Codec，需要确保外置Codec的数据相对帧同步信号延迟的位流时钟（BCLK）周期数大于音频输入输出数据相对帧同步信号延迟的位流时钟周期数（1个BCLK），否则声音会有杂音。
注：m0~m3为4路mic数据。1ch模式仅在非时分复用时支持。
AI、AO通道
AI和AO通道是软件层次的概念，下面通过举例的方式来说明通道的概念。
例如：
- 当AI设备使用多路复用的I2S接收模式时，标准的I2S协议只有左右声道这个概念，AI设备最大支持左右声道各接收128bit音频数据。此时假设Codec具有复用功能，可以将16路16bit采样精度的音频数据复用为2路128bit的I2S左右声道数据，那么AI设备可以解析这16路音频数据，并称这16路音频数据为16个音频通道。
- 当AO设备使用多路复用的I2S发送模式时，标准的I2S协议只有左右声道这个概念，AO设备最大支持左右声道各发送128bit音频数据。此时假设Codec具有复用功能，可以将8路24bit采样精度的音频数据复用为2路128bit的I2S左右声道数据，那么AO设备可以解析这8路音频数据，并称这8路音频数据为8个音频通道。
- 当AO设备使用多线的I2S发送模式时，此时仅支持标准的I2S协议，即每根数据线最大支持左右声道各发送24bit数据。此时假设使用了4根数据线，可以将每根数据线上的左右声道数据视为2路音频数据，那么AO设备可以发送这8路音频数据，并称这8路音频数据为8个音频通道。
AIO在不同协议时，支持的AI、AO多路复用模式有差异，不同的解决方案也不相同。
AI、AO可以在AI/AO设备最大支持的比特范围内，按采样精度拆分AI和AO通道，并按照时序上的顺序，依次视为AiChn0、AiChn1等或AoChn0、AoChn1等。只有AI/AO设备配置的I2S或PCM时序与Codec配置的时序一致时，才能接收或传送正确的音频数据，将AI/AO设备的时序配置和Codec的时序配置调为一致的过程称作对接。例如配置AI为标准PCM从模式，8k采样率，16bit采样精度，2通道；配置Codec提供的帧同步时钟为8k，位流时钟为8kx32bit，每个采样点为32bit（Codec支持将两个16bit的采样点复用为一个采样点）；PCM时序上的通道排列如图1所示，I2S时序多线模式上的通道排列如图2所示。
音频AI支持的最大通道数为20通道，I2S模式下AO支持的最大通道数为8通道（每根数据线支持2通道，受I2S数据线数量限制，最大仅4通道有效），PCM模式下AO支持的最大通道数为1通道。多通道情况下，AI、AO视通道排列中相对应的两通道为立体声输入输出。
- 对于AI，例如图1中，通道0和4、1和5、2和6、3和7视为立体声的左右声道，即共有四路16bit采样精度的立体声输入，这时只应对左声道0~3进行操作。
- 对于AO，例如图2中，通道0和4、1和5、2和6、3和7视为立体声的左右声道，即每根数据线传输一路立体声，共有四路立体声输出，这时只应对左声道0、1、2、3进行操作。
AIO接口中的AI设备与AO设备是相互独立的，如果它们同时对接同一个Codec，则AI和AO配置的工作模式必须一致，例如AI和AO均配置为I2S时序的从模式。当AIO工作在主模式时，AI和AO的通道数与采样精度的乘积也必须相等，这样才能保证由AIO发送给Audio Codec的同步时钟，对AI和AO是一致的，如果他们没有同时对接同一个Codec，则没有此限制。当AIO工作在从模式时，AI和AO的通道数与采样精度的乘积可以不一致，此时可以由Audio Codec发送不同的同步时钟给AI和AO。SDK支持通过SYS模块绑定接口，建立AI、AO通道间的绑定关系，实现音频数据的实时播放。
重采样
音频输入和音频输出模块支持对音频数据实施重采样。如果启用AI重采样功能，则在ss_mpi_ai_get_frame获取数据返回前，内部将会先执行重采样处理，再返回处理后的数据。如果启用了AO重采样功能，则音频数据在发送给AO之前，内部先执行重采样处理，处理完成后再发送给AO通道进行播放。
音频重采样支持任意两种不同采样率（64k、96k除外）之间的重采样，也支持64kHz下采样到8kHz或16kHz。重采样支持的输入采样率为：8kHz，11.025kHz，12kHz，16kHz，22.05kHz，24kHz，32kHz，44.1kHz，48kHz，64kHz，不支持的输入采样率：96kHz；支持的输出采样率为：8kHz，11.025kHz，12kHz，16kHz，22.05kHz，24kHz，32kHz，44.1kHz，48kHz；不支持的输出采样率：64kHz，96kHz；重采样仅支持处理单声道。
- 如果是AI的重采样，则重采样的输入采样率与AI设备属性配置的采样率相同，重采样的输出采样率必须与AI设备属性配置的采样率不相同，用户只需要配置重采样的输出采样率。重采样之前的每帧采样点数目与AI设备属性配置的每帧采样点数目相同。
- 如果是AO的重采样，则重采样的输出采样率与AO设备属性配置的采样率相同，重采样的输入采样率必须与AO设备属性配置的采样率不相同，用户只需要配置重采样的输入采样率。重采样之后音频帧的每帧采样点数目与AO设备属性配置的每帧采样点数目相同。
-
如果AI的数据需要送到AENC进行编码且AI启动了重采样，则重采样后的音频帧点数out_point_num_per_frame必须满足：CPU软件编码时out_point_num_per_frame小于等于编码通道属性的point_num_per_frame；VOIE编码时out_point_num_per_frame必须是80、160、240、320、480中的一个值。out_point_num_per_frame、重采样前的音频帧点数in_point_num_per_frame、重采样前的采样率in_sample_rate、重采样后的采样率out_sample_rate之间的换算关系为：out_point_num_per_frame=out_sample_rate * in_point_num_per_frame / in_sample_rate。
须知： - 当AI通道模式设为OT_AI_CHN_MODE_FAST且AI-AO、AI-AENC的数据传输方式为系统绑定方式时，AI的重采样无效，其余情况则AI的重采样有效。
- 当AI-AO的数据传输方式为系统绑定方式时，AO的重采样无效。
- 非系统绑定方式下，用户可以通过ss_mpi_ai_get_frame接口获取重采样处理后的AI音频帧，并发送给AENC/AO，以建立AI-AENC或AI-AO的数据传输，此时AI或AO的重采样有效。
- 当AI通道模式设为OT_AI_CHN_MODE_FAST时，启用AI的重采样功能后，建议不要在调用ss_mpi_ai_get_frame获取该AI通道的数据后将同一个AI通道绑定到AENC通道，否则会导致重采样处理异常。
- 重采样输入采样率配置为64kHz时，仅支持输出采样率为8kHz或16kHz。
- 当AI通道模式设为OT_AI_CHN_MODE_NORMAL时，在启用AI的重采样后，支持同一个AI通道绑定多个AENC通道（重采样输出采样率需一致），也支持在AI绑定AENC通道后再调用ss_mpi_ai_get_frame获取同一个AI通道的数据。
- ADEC-AO的数据传输方式无上述限制，当为系统绑定方式时，AO的重采样仍有效。
- 接口ss_mpi_ai_enable_resample和ss_mpi_ai_disable_resample使用的是声音质量增强功能中的RES模块。
- 重采样仅支持OT_AUDIO_SOUND_MODE_MONO模式。
- 重采样不支持处理24bit位宽的数据。
声音质量增强（VQE）
音频输入和输出模块支持对音频数据进行声音质量增强(Voice Quality Enhancement)处理。VQE针对AI和AO两条通路的异同点，分别通过UpVQE和DnVQE两个调度逻辑来处理两个通路的数据。
-
VQE现有TalkVQE、HIFIVQE、RecordVQE、TalkVQEV2四种方式。
- TalkVQE主要用于_录像机_语音对讲场景，适用于低音质语音处理场景（8/16kHz采样率，16bit位宽，单声道），支持双向对讲场景；
- HIFIVQE主要用于Mobile Camera录音场景，适用于高音质语音处理场景（48kHz采样率，16bit位宽，单声道），不支持双向对讲；
- RecordVQE是HIFIVQE的升级版本，其支持16/48kHz采样率，16bit位宽，单/双声道。对于支持RecordVQE和其他方式的解决方案来说，Mobile Camera录音场景推荐优先使用RecordVQE。
- TalkVQEV2是TalkVQE的升级版本，其支持16kHz采样率，16bit位宽，单/双声道。对于支持TalkVQEV2和其他方式的解决方案来说，_录像机_场景推荐优先使用TalkVQEV2。
-
AI上行通路的VQE最多支持TalkVQE、HIFIVQE、RecordVQE和TalkVQEV2四种方式，其功能包含回声抵消、语音降噪、自动增益、高通滤波、录音噪声消除、均衡器、动态压缩、参量均衡器、高动态范围九个处理模块，如图1所示。AI上行通路的VQE功能在ss_mpi_ai_get_frame接口内实现，并返回处理后的数据。
- AO下行通路的VQE支持TalkVQE方式，其功能包含语音降噪、自动增益、高通滤波、均衡器四个处理模块，如图2所示。AO下行通路的VQE功能在ss_mpi_ao_send_frame接口内实现。
VQE分为2个调度接口模块（UpVQE和DnVQE），12个功能模块（AEC、ANR、AGC、RNR、EQ、HPF、GAIN、RES、HDR、DRC、PEQ、HS），以及1个共用模块（COMMON）。两个调度逻辑使用libdl库的dlopen方式动态加载各个功能模块，通过统一功能模块的API接口格式，对功能模块进行统一调度。VQE功能模块支持剪裁，用户可根据实际应用场景选择需要用到的功能模块动态库文件，如表1所示。
表 1 VQE库的应用关系
- AI上行音效处理的相关接口为ss_mpi_ai_set_talk_vqe_attr、ss_mpi_ai_get_talk_vqe_attr、ss_mpi_ai_set_talk_vqe_v2_attr、ss_mpi_ai_get_talk_vqe_v2_attr、ss_mpi_ai_set_record_vqe_attr、ss_mpi_ai_get_record_vqe_attr、ss_mpi_ai_enable_vqe、ss_mpi_ai_disable_vqe。其中，ss_mpi_ai_set_talk_vqe_attr和ss_mpi_ai_get_talk_vqe_attr、ss_mpi_ai_set_talk_vqe_v2_attr和ss_mpi_ai_get_talk_vqe_v2_attr、ss_mpi_ai_set_record_vqe_attr和ss_mpi_ai_get_record_vqe_attr是三对接口，它们只能配对调用，例如：如果调用ss_mpi_ai_set_talk_vqe_attr设置了参数，则只能使用ss_mpi_ai_get_talk_vqe_attr获取设置的参数，调用ss_mpi_ai_get_record_vqe_attr或ss_mpi_ai_get_talk_vqe_v2_attr获取参数会返回错误。在调用其中一个set接口设置参数后，在调用ss_mpi_ai_enable_vqe使能vqe之前，可以调用另外一个set接口设置参数；调用ss_mpi_ai_enable_vqe后，如果想设置参数，则须先调用ss_mpi_ai_disable_vqe禁止使能vqe，然后再调用其中的一个set接口设置参数。各解决方案对这三对接口的支持情况表，如Tabela 2中分别用TalkVqe、RecordVqe和TalkVqeV2代替这三对接口名字。
- AO下行音效处理的相关接口为ss_mpi_ao_set_vqe_attr、ss_mpi_ao_get_vqe_attr、ss_mpi_ao_enable_vqe、ss_mpi_ao_disable_vqe。
- 与libvqe_res.so有关联的接口还有ss_mpi_ai_enable_resample、ss_mpi_ai_disable_resample、ss_mpi_ao_enable_resample、ss_mpi_ao_disable_resample。
- libvqe_res.so仅在不使能重采样，且ai和ao设置的采样率与vqe工作采样率一致的情况下可剪裁。
- libvqe_common.so在不使用AEC、AGC、ANR、EQ功能模块时可剪裁。
- libvqe_record.so仅在ss_mpi_ai_set_record_vqe_attr设置属性之后使用，该库涵盖了HPF、HDR、RNR、DRC、EQ、AGC等功能，因此调用ss_mpi_ai_set_record_vqe_attr接口设置vqe属性启动vqe时，在无需重采样的情况下只需要libvqe_ record.so库(在需要重采样的情况下还需要libvqe_res.so及相关库)，不再需要libvqe_common.so、libvqe_hpf.so等其他库。
- libvqe_talkv2.so仅在ss_mpi_ai_set_talk_vqe_v2_attr设置属性之后使用，该库涵盖了PNR、NR、EQ、AGC、DRC、LIMITER、DEREVERB、FMP、WNR、HS等功能，因此调用ss_mpi_ai_set_talk_vqe_v2_attr接口设置vqe属性启动vqe时，在无需重采样的情况下只需要libvqe_talkv2.so库(在需要重采样的情况下还需要libvqe_res.so及相关库)，不再需要libvqe_common.so、libvqe_eq.so等其他库。
- 使用音频动态库时，需在执行应用程序前指定音频动态库的路径或者将音频动态库拷贝到“/usr/lib”目录下。动态库是在运行时加载的，因此在编译应用程序时不需要链接动态库。
- VQE相关动态库需要依赖libsecurec.so库。
- AEC功能开启时需要同时从对应的AI和AO通道分别获取输入帧和参考帧，在未使能对应的AO通道的情况下开启AEC功能可能会导致其它VQE和重采样模块处理异常，建议在使能对应的AO通道之后再开启AEC功能，同时在关闭AEC功能之后再关闭对应的AO通道。
表 2 Vqe、HiFiVqe、TalkVqe和RecordVqe接口支持情况表

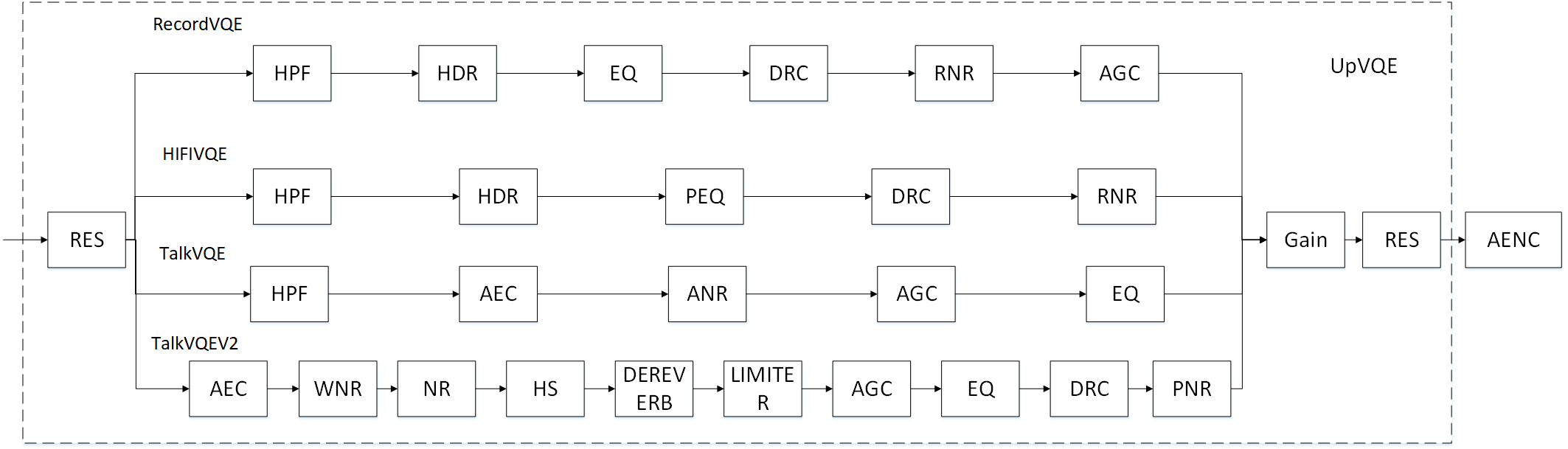

UpVQE是负责对AI数据进行处理的调度逻辑。在上行AI通路中，UpVQE的处理流程如图1所示。
DnVQE是负责对AO数据进行处理的调度逻辑。在AO下行通路中，DnVQE的处理流程如图2所示。
- 当AI通道模式设为OT_AI_CHN_MODE_NORMAL时，在AI内部的处理线程中完成VQE处理；当AI通道模式设为OT_AI_CHN_MODE_FAST时，在ss_mpi_ai_get_frame接口内部完成VQE处理。
- 当AI通道模式设为OT_AI_CHN_MODE_FAST且AI-AENC/AO的数据传输方式为系统绑定方式时，使能AI的任何VQE功能均不起作用。
- 当AI-AO的数据传输方式为系统绑定方式时，使能AO的VQE功能不起作用。
- 当AI通道模式设为OT_AI_CHN_MODE_FAST且AI-AENC/AO的数据传输方式为非系统绑定方式时，使能AI上行通路的VQE功能后，VQE功能在ss_mpi_ai_get_frame接口内部进行处理，用户可以通过该MPI接口获取VQE处理后的AI音频帧，然后发送给AENC/AO，以建立AI-AENC或AI-AO的数据传输。
- 当AI通道模式设为OT_AI_CHN_MODE_FAST时，使能AI上行通路的VQE功能后，建议不要在调用ss_mpi_ai_get_frame获取该AI通道的数据之后再将同一个AI通道绑定到AENC通道，否则会导致VQE处理异常。
- 当AI通道模式设为OT_AI_CHN_MODE_NORMAL时，支持同一个AI通道绑定多个AENC通道，也支持在AI绑定AENC通道后再调用ss_mpi_ai_get_frame获取同一个AI通道的数据。
- 当AI通道模式需要设为OT_AI_CHN_MODE_FAST及需要使能AI上行通路的VQE功能时，建议AI设备的帧点数不要设置为太小的值，否则在调用ss_mpi_ai_get_frame接口获取前几帧数据会导致出现VQE处理异常的情况。
- VQE支持对采样率为8kHz，11.025kHz，12kHz，16kHz，22.05kHz，24kHz，32kHz，44.1kHz，48kHz的数据做处理；不支持对采样率：64kHz, 96kHz的数据做处理。
AEC为回声抵消（Acoustic Echo Cancellation）模块，主要工作在需要进行去除回声的场景下：如_录像机_对讲，远端语音数据在AO设备上播放，此时在本地通过MIC采集语音数据，它支持消除录制的语音数据中的AO设备播放的声音（回声）。
与其他功能模块只需要Sin数据不同，AEC模块需要Sin（Signal In）和Rin（Reference In）两路数据来进行算法处理，最终得到处理后的sou（Signal Out）数据。其中，Sin为加入了回声的近端输入，Rin为参考帧（回声）数据。成功启用回声抵消需要具备一定条件： talk vqe模式下仅支持单声道模式，工作采样率可以为8kHz、16kHz，talkv2 vqe模式下工作采样率仅支持为16kHz，且MIC采集语音数据的AI帧点数和远程语音播放的AO配置帧点数必须相同。以上条件AI和AO都必须满足。
ANR为语音降噪（Audio Noise Reduction）模块，主要工作在需要去除外界噪声，保留语音输入的场景下。
与RNR算法比起来，ANR更讲究噪声处理的干净程度。ANR会滤除一些环境声音，主要保留语音数据，并会带来一定的细节丢失。所以ANR算法更适用于NVR和_录像机_场景。在这两个场景下，我们更希望能够着重保留人声，滤除其他噪声。
语音降噪功能仅支持8kHz，16kHz采样率，不支持立体声。
RNR为录音噪声消除（Record Noise Reduction）模块，主要工作在需要去除环境噪声，但保留小信号输入的场景下。
与ANR算法比起来，RNR更讲究细节输入（小信号）的保留度，RNR会在降噪的同时保留小信号的输入，所以降噪力度会低一点，但能更多的保留现场声音，真实还原场景，适用于运动DV场景。
录音噪声消除功能如下：
- 工作采样率 在VQE接口中使用支持8kHz、16kHz、48kHz采样率 在HiFiVQE接口中使用仅支持48kHz采样率 在RecordVQE接口中使用支持16kHz、48kHz采样率
- 在RecordVQE接口支持单声道和立体声，其他接口仅支持单声道。
DRC为动态压缩控制（Dynamic Range Control）模块，负责控制输出电平，将输出增益控制在一个范围，主要工作在需要保证声音不至于过大或过小的场景下。
DRC与AGC作用相似，但算法实现及调节力度不同。其配合RNR使用在运动DV场景，与AEC/ANR互斥。
动态压缩控制功能如下：
- 工作采样率 在HiFiVQE接口中使用支持48kHz采样率 在RecordVQE接口中使用支持16kHz、48kHz采样率 在TalkVQEV2接口中使用支持16kHz采样率
- RecordVQE和TalkVQEV2接口支持单声道和立体声，其他接口仅支持单声道。
PEQ为参量均衡器（Parameter Equalizer）模块，主要对音频数据进行均衡处理，以调节音频数据中各频段声音的增益。
PEQ与EQ均为均衡处理器，但是PEQ调节方式更灵活，适用于运动DV场景。
参量均衡器功能仅支持48kHz采样率，不支持立体声。
HDR为高动态范围（High Dynamic Range）模块，主要用于Codec输入音量控制，通过动态调节Codec增益控制Codec音量在合理范围内，保证声音不至于过大或过小。
高动态范围功能如下：
- 工作采样率
- 在VQE接口中使用时支持8kHz、16kHz、48kHz采样率
- 在HiFiVQE接口中使用仅支持48kHz采样率
- 在RecordVQE接口中使用时16kHz，48kHz采样率
- RecordVQE接口支持单声道和立体声，其他接口仅支持单声道。
HPF为高通滤波（high-pass filter）模块，主要负责去除低频噪声。
低频噪声来源经常为硬件噪声或工频噪声，表现为轰轰轰类不舒适的声音。我们可以通过使用频谱分析单板在安静环境下录制的码流，来确定是否需要加入该模块。如果低频噪声不是非常明显，并且客户需要保留低频部分的音源，则不建议加入该模块。推荐配置参数为OT_AUDIO_HPF_FREQ_120或OT_AUDIO_HPF_FREQ_150。
高通滤波功能如下：
- 工作采样率 在VQE接口中使用时支持8kHz、16kHz、48kHz采样率 在HiFiVQE接口中使用仅支持48kHz采样率 在TalkVQE接口中使用仅支持8kHz、16kHz采样率 在RecordVQE接口中使用时16kHz，48kHz采样率 在TalkVqeV2接口中使用支持16kHz采样率
- RecordVQE和TalkVQEV2接口支持单声道和立体声，其他接口仅支持单声道。
- 实际的高通滤波器并非理想的，在截止频率附近存在过渡带。例如截止频率为80Hz的高通滤波器，其0-80Hz 过渡带内的信号衰减相对较为平缓；而截止频率为 120Hz 的高通滤波器，其过渡带在 0-80Hz 部分的衰减变化会更快，从通带到阻带的过渡更陡峭，导致 0-80Hz 频谱表现出更明显的衰减趋势。 建议在使用VQE功能时，一直开启高通滤波功能。
AGC为自动增益控制（Auto Gain Control）模块，主要负责增益控制输出电平，在声音输入音量有大小变化时，能将输出音量控制在比较一致的范围内，主要工作在需要保证声音不至于过大或过小的场景下。
AGC更多起到的作用是放大输入源的声音，以保证音源过小时，经过算法处理后的声音依然很大。AI通路如果使能了AGC功能，那么将不再能够通过调节AI增益来控制输出声音大小。
自动增益功能如下：
- 工作采样率 在VQE、TalkVQE接口中使用支持8kHz，16kHz采样率 在RecordVQE接口中使用支持16kHz，48kHz采样率 在TalkVqeV2接口中使用支持16kHz采样率
- RecordVQE和TalkVQEV2接口支持单声道和立体声，其他接口仅支持单声道。
EQ模块为均衡处理器（Equalizer）模块，主要对音频数据进行均衡处理，以调节音频数据中各频段声音的增益。
- 均衡处理器在VQE、TalkVQE接口中使用时支持8kHz，16kHz采样率，在RecordVQE接口中使用时支持16kHz，48kHz采样率，在TalkVQEV2接口中使用时支持16kHz采样率；RecordVQE和TalkVQEV2接口支持单声道和立体声，其他接口仅支持单声道。
- 均衡器在TalkVqe接口中使用的前提是，自动增益功能开启；在RecordVqe和TalkVQEV2接口中没有此限制。
GAIN模块是音量调节模块，主要用于调节AGC开启后的音量大小。
AGC负责对语音的音量进行动态增益控制，算法能够处理的Sin语音电平范围为0dB至-40dB，处理完毕后的语音电平最大值为-2dB，并且在语音最大增益方面做到了30dB的增益，这使得sout的语音电平能够做到-2dB至-10dB，同时也使得通过调整AI增益来调整sout的音量成了一个很困难的事情，因此GAIN模块在VQE处理流程中位于AGC模块后端（如图1所示），以实现AI上行通路的音量调节。
RES模块为重采样（Resampler）模块。当AI上行或AO下行通路中开启VQE各功能模块时，在处理前后各存在一次重采样（如图1和图2所示），第一次的作用是将输入采样率下的音频数据转换成功能模块所支持的工作采样率（8kHz/16kHz/48kHz），第二次则将工作采样率下的数据转换成输出采样率。
NR为降噪（Noise Reduction）模块，主要工作在需要去除外界噪声，保留语音输入的场景下。
与ANR算法相比较，NR可支持双麦降噪。NR会滤除一些环境声音，主要保留语音数据，并会带来一定的细节丢失。所以NR算法更适用于NVR和_录像机_场景。在这两个场景下，我们更希望能够着重保留人声，滤除其他噪声。
降噪功能仅支持16kHz采样率。
PNR为二次降噪（Post Noise Reduction）模块，主要工作在需要去除外界噪声，保留语音输入的场景下。
PNR与NR的作用一样，区别在于其在信号处理的最后阶段进行二次降噪处理。
二次降噪功能仅支持16kHz采样率。
LIMITER为抗削波（Limiter）模块，主要用于控制输出信号电平，防止削波。
抗削波功能仅支持16kHz采样率。
DEREVERB为去混响（dereverb）模块，主要用于消除混响。
去混响功能仅支持16kHz采样率。
FMP为融合（Frequency Merge Process）模块，主要用于各降噪模块增益融合，且可以在降噪处理后进行底噪补偿，防止出现底噪不平稳的情况。
并行处理功能仅支持16kHz采样率。
WNR为降风噪（Wind Noise Reduction）模块，主要用于消除户外风噪。
降风噪功能仅支持16kHz采样率。
HS为抗啸叫（Howling Suppression）模块，主要用于啸叫抑制。
抗啸叫功能仅支持16kHz采样率。
DMIC
当AI选择DMIC输入时，由芯片向外提供MCLK时钟，MCLK的频率设定为：
- 采样率为8k/12k/16k时，提供1536kHz的主时钟。
- 采样率为24k/32k/48k/64k时，提供3072kHz的主时钟。
音频编码和解码
音频编解码流程
SDK音频的编码类型G711、G726、ADPCM_DVI4、ADPCM_ORG_DVI4、ADPCM_IMA均使用CPU软件编解码。所有的解码功能都基于独立封装的音频解码库，核心解码器工作在用户态，使用CPU软件解码。SDK支持通过SYS模块的绑定接口，将一个AI通道绑定到AENC通道，实现录音编码功能；也可以将一个ADEC通道绑定到AO通道，实现解码播放功能。
音频编解码协议
SDK语音编解码库支持的音频编解码协议说明如表1所示，此外音频组件集成了AAC、MP3、OPUS编解码协议，并开放接口，以便于用户集成第三方提供的编解码协议，详见《音频组件API参考》。
表 1 音频编解码协议说明
- “cpu消耗”的结果值基于ARM9 288MHz环境，2 MHz表示解码分别占有2M CPU。
- G726编码是一种有损压缩方法，码率比较小时，压缩比和量化误差较大，可能会影响声音质量。
- 由于ADPCM_ORG_DVI4没有传输预测值，这样在网络丢包时，可能会引起异常。因此在音频码流网络传输应用中，不推荐使用该协议编码。
- 当编码或解码协议选择LPCM时，音频编码和解码模块可以录制和播放LPCM格式的原始音频文件。
- 表中列出来的编码协议，仅支持对单个声道的音频帧进行编码，如果送给编码通道的是立体声音频帧，则只会对左声道数据进行编码，编码出来的码流只带左声道数据。
- 表中列出来的编解码协议对应函数使用时，编解码协议句柄由用户分配，用户需保证初始化、编解码时使用同一句柄，避免出错。
语音帧结构
使用语音编解码库进行G711、G726、ADPCM格式的编码，编码后的码流遵循以下表格中描述的帧结构，即在每帧码流数据的净荷数据之前填充有4个字节的帧头；使用语音编解码库进行以上格式的解码时，需要读取相应的帧头信息。
表 1 语音帧结构
音频接口与设备的对应关系
芯片集成的AIO内部分两类：只支持音频输入的AIP和只支持音频输出的AOP，相应的AIO规格详见对应芯片的用户指南。
- Hi3519DV500/Hi3516CV610的AIO中AIP/AOP与AI、AO关系如图1所示。
-
AIO接口中只支持音频输出的AOP0可以配置是否共用帧同步时钟和位流时钟给AIP0使用。共用时，AI设备0和AO设备0的帧同步时钟与位流时钟必须相同，即工作模式必须一致，采样频率也必须一致，并且位流时钟按二者中的较高频率进行配置。
图 1 Hi3519DV500/Hi3516CV610 AIO中AIP/AOP与AI、AO关系示意图
AIP0与AOP0同时对接同一个Codec，可用于语音对讲。
音频的输入输出设备号范围
音频输入输出设备号范围如表1所示。
表 1 音频输入输出设备号
音频的输入输出设备的通道数范围
音频输入输出设备通道数范围如表1所示。
表 1 音频输入输出设备通道数
内置Audio Codec
概述
Hi3519DV500/Hi3516CV610提供一个内置的Audio Codec（其中，Hi3519DV500/Hi3516CV610采用V751），用于对接AIP0/AOP0实现声音的播放和录制。AIP0/AOP0接口可以选择对接内置的Audio Codec或外接的Audio Codec，进行声音的播放及录制。因为内置Audio Codec不能发送同步时钟，所以AIP0/AOP0接口对接内置Codec时只能配置为I2S时序的主模式，且需要将采样率和内置Codec配置一致。
Hi3519DV500/Hi3516CV610支持双声道差分输入。
重要概念
内置Audio Codec在单端模式下，会有6dB的衰减，需要增加6dB的模拟部分增益，差分模式没有该限制。
内置Audio Codec分为模拟部分和数字部分。模拟部分可以通过模拟混音（MICPGA）选择由麦克风输入或LINEIN输入，模拟混音支持增益调节。数字部分有ADC和DAC，完成模拟信号和数字信号之间的转换，并且可分别调节音量。用户在进行音量调节时，可综合模拟部分和数字部分的音量调节，建议优先调节模拟部分音量。
内置Audio Codec的DAC支持软静音和软撤销静音。软静音控制数字音频数据被逐渐衰减到0，软撤销静音控制数字音频数据逐渐增大到配置的增益值，改变的速率由mute_rate控制。当软静音使能时，数字音频数据将会逐渐静音为0；当软静音禁用时，数字音频数据恢复为配置的增益值。
内置Audio Codec的工作时钟由AIP0/AOP0提供，并由工作时钟分别产生模拟部分和数字部分的时钟，再由数字部分的时钟产生ADC的时钟和DAC的时钟。如果默认配置下声音不正常，可以配置数字部分时钟和模拟部分时钟反向，或DAC时钟和ADC时钟反向。内置Audio Codec配置默认采样精度为16bit。
另外内置Audio Codec支持去加重滤波、pop音抑制和高通滤波，并默认开启这些功能。
ioctl函数
内置Audio Codec的用户态接口以ioctl形式体现，其形式如下：
该函数是Linux标准接口，具备可变参数特性。但在Audio Codec中，实际只需要3个参数。因此，其语法形式等同于：
其中，CMD_DATA_TYPE随参数cmd的变化而变化。这3个参数的详细描述如表1所示。
表 1 ioctl函数的3个参数
音量调节原理

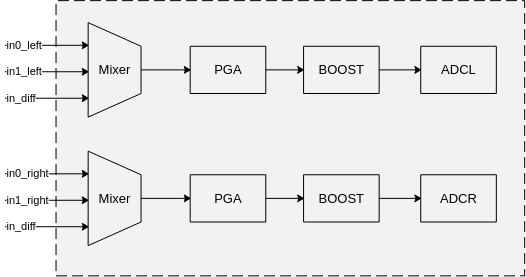

原始音频信号以模拟信号形式进入Audio Codec，数字信号的幅值可通过左右声道通路的PGA、BOOST、ADC三个模块依次进行调节。其中，PGA、BOOST提供模拟增益调节，ADC提供数字音量调节，所涉及的ioctl函数如图1所示。
表 1 输入音量设置的相关ioctl函数
模块参数
init_mode
acodec模块支持的初始化模式，用户可根据业务场景配置需要的启动模式，以提升启动速度，默认的模式是NORMAL模式，在低延时场景可以配置为FAST模式，模式的初始化时间越短则POP音越大。取值范围：[0, 2]
- 0：NORMAL模式，初始化时间约100ms
- 1：FAST模式，初始化时间约10ms
- 2：NICE模式，初始化时间约300ms
使用方式：Linux系统通过加载ot_acodec.ko时设置init_mode的值。
API参考
对于Hi3519DV500/Hi3516CV610，音频API接口依赖ss_mpi_audio_init和ss_mpi_audio_exit的顺序调用，不支持异步调用ss_mpi_audio_init和ss_mpi_audio_exit。
- 用户在初始化时，需要先调用ss_mpi_audio_init，再调用音频相关的接口（ss_mpi_audio_register_vqe_mod接口除外）初始化；
- 在去初始化时，需要先调用音频相关接口去初始化，再调用ss_mpi_audio_exit。
-
音频API接口封装在libss_mpi_audio.a中。
音频基础属性
音频基础属性（AUDIO）主要实现音频系统的基础属性配置功能。
该模块提供以下MPI：
- ss_mpi_audio_init：初始化Audio模块。
-
ss_mpi_audio_exit：去初始化Audio模块。
-
ss_mpi_audio_set_mod_param：设置Audio模块参数属性。
- ss_mpi_audio_get_mod_param：获取Audio模块参数属性。
- ss_mpi_audio_register_vqe_mod：注册声音质量增强及重采样模块。
ss_mpi_audio_init
【描述】
初始化Audio模块。
【语法】
【参数】
无。
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 应用程序启动Audio业务前，必须完成Audio模块初始化工作。同理，应用程序退出Audio业务后，也要完成Audio模块去初始化工作，释放资源。
- 如果多次初始化，仍会返回成功，但实际上系统不会对Audio的运行状态有任何影响。
- 由于音频模块依赖用户态属性，故音频不支持多进程操作。对于Hi3519DV500/Hi3516CV610，用户需要保证音频的相关操作和ss_mpi_audio_init在同一个进程中。
【举例】
下面的代码实现初始化Audio模块。
td_s32 ret;
/* init audio module. */
ret = ss_mpi_audio_init();
if (ret != TD_SUCCESS) {
printf("init audio module failed, ret:0x%x.\n", ret);
return ret;
}
ss_mpi_audio_exit
【描述】
去初始化Audio模块。
【语法】
【参数】
无。
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 可以反复去初始化，不返回失败。
- 由于系统去初始化不会销毁音频的编解码通道，因此这些通道的销毁需要用户主动进行。如果创建这些通道的进程退出，则通道随之被销毁。
【举例】
下面的代码实现去初始化Audio模块。
td_s32 ret;
/* exit audio module. */
ret = ss_mpi_audio_exit();
if (ret != TD_SUCCESS) {
printf("exit audio module failed, ret:0x%x.\n", ret);
return ret;
}
ss_mpi_audio_set_mod_param
【描述】
设置Audio模块参数属性。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
音频模块参数支持配置AIAO的时钟源属性。
-
时钟源
Hi3519DV500/Hi3516CV610音频支持2个时钟源：基础时钟源和备用时钟源。
- 基础时钟源会带来更好的音频电性能。但是在Hi3519DV500上，当默认时钟源被其他模块（如MIPI）使用时，此时需要切换到备用时钟源。
- Hi3519DV500/Hi3516CV610默认使用基础时钟源；
-
该接口为整个音频系统的基础接口，该接口的调用必须在其他模块（AI/AO/ACODEC/AENC/ADEC）的接口之前。
- Hi3519DV500/Hi3516CV610支持该接口。
【举例】
下面的代码实现设置AUDIO模块参数属性。
td_s32 ret;
ot_audio_mod_param mod_param;
mod_param.clk_select = OT_AUDIO_CLKSEL_BASE;
/* set audio mode parameter. */
ret = ss_mpi_audio_set_mod_param(&mod_param);
if (ret != TD_SUCCESS) {
printf("set audio mode parameter fail: ERRPARAM(%d)\n", mod_param.clk_select);
return ret;
}
ss_mpi_audio_get_mod_param
【描述】
获取AUDIO模块参数属性。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 获取的属性为前一次配置的属性。
- 如果从来没有配置过属性，则返回默认属性。
【举例】
td_s32 ret;
ot_audio_mod_param mod_param;
ret = ss_mpi_audio_get_mod_param(&mod_param);
if (ret != TD_SUCCESS) {
printf("get audio mode parameter fail\n");
return ret;
}
ss_mpi_audio_register_vqe_mod
【描述】
注册声音质量增强及重采样模块。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h、ss_vqe_register.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libdnvqe.a、libvqe_hpf.a、libvqe_eq.a、libvqe_hs.a、libvqe_anr.a、libvqe_agc.a、libvqe_aec.a、libvqe_record.a、libvqe_res.a
【注意】
该接口仅支持注册声音质量增强及重采样模块的静态库，可根据实际应用场景选用所需的功能模块。
- 用户通过传入声音质量增强及重采样模块注册结构体，向音频系统注册选定的模块，其中选定模块的注册句柄不能为空，未选定模块的注册句柄须置空。
- 对于注册句柄，用户可调用各模块的句柄获取接口进行获取。
- 该接口为整个音频系统的基础接口。对于Hi3519DV500/Hi3516CV610，该接口的调用必须在ss_mpi_audio_init接口之前。
- 当存在同一模块的静态库已注册且动态库已放置在/usr/lib/目录的情况下，默认优先使用已注册的静态库。
- 该接口只允许成功调用一次，不支持重复注册。
【举例】
下面的代码实现注册声音质量增强及重采样模块。
td_s32 ret;
ot_audio_vqe_register vqe_register = {0};
/* 注册resample静态库 */
vqe_register.resample_mod_cfg.handle = ss_vqe_resample_get_handle();
/* 注册recordVQE静态库 */
vqe_register.record_mod_cfg.handle = ss_vqe_record_get_handle();
/* 注册talkVQE静态库 */
vqe_register.hpf_mod_cfg.handle = ss_vqe_hpf_get_handle();
vqe_register.aec_mod_cfg.handle = ss_vqe_aec_get_handle();
vqe_register.agc_mod_cfg.handle = ss_vqe_agc_get_handle();
vqe_register.anr_mod_cfg.handle = ss_vqe_anr_get_handle();
vqe_register.eq_mod_cfg.handle = ss_vqe_eq_get_handle();
vqe_register.hs_mod_cfg.handle = ss_vqe_hs_get_handle();
/* 注册talkVQEV2静态库 */
vqe_register.talkv2_mod_cfg.handle = ss_vqe_talkv2_get_handle();
/* register vqe module. */
ret = ss_mpi_audio_register_vqe_mod(&vqe_register);
if (ret != TD_SUCCESS) {
printf("register vqe module fail, ret = %d\n", ret);
return ret;
}
音频输入
音频输入（AI）主要实现配置及启用音频输入设备、获取音频帧数据等功能。
该功能模块提供以下MPI：
- ss_mpi_ai_set_pub_attr：设置AI设备属性。
- ss_mpi_ai_get_pub_attr：获取AI设备属性。
- ss_mpi_ai_enable：启用AI设备。
- ss_mpi_ai_disable：禁用AI设备。
- ss_mpi_ai_enable_chn：启用AI通道。
- ss_mpi_ai_disable_chn：禁用AI通道。
- ss_mpi_ai_get_frame：获取音频帧。
- ss_mpi_ai_release_frame：释放音频帧。
- ss_mpi_ai_get_raw_frame：获取音频原始帧。
- ss_mpi_ai_release_raw_frame：释放音频原始帧。
- ss_mpi_ai_set_chn_param：设置AI通道参数。
- ss_mpi_ai_get_chn_param：获取AI通道参数。
- ss_mpi_ai_enable_resample：启用AI重采样。
- ss_mpi_ai_disable_resample：禁用AI重采样。
- ss_mpi_ai_set_talk_vqe_attr：设置AI的声音质量增强功能（Talk）相关属性。
- ss_mpi_ai_get_talk_vqe_attr：获取AI的声音质量增强功能（Talk）相关属性。
- ss_mpi_ai_set_record_vqe_attr：设置AI的声音质量增强功能（Record）相关属性。
- ss_mpi_ai_get_record_vqe_attr：获取AI的声音质量增强功能（Record）相关属性。
- ss_mpi_ai_set_talk_vqe_v2_attr：设置AI的声音质量增强功能（TalkVQEV2）相关属性。
- ss_mpi_ai_get_talk_vqe_v2_attr：获取AI的声音质量增强功能（TalkVQEV2）相关属性。
- ss_mpi_ai_enable_vqe：使能AI的声音质量增强功能。
- ss_mpi_ai_disable_vqe：禁用AI的声音质量增强功能。
- ss_mpi_ai_set_track_mode：设置声道模式。
- ss_mpi_ai_get_track_mode：获取声道模式。
- ss_mpi_ai_get_fd：获取AI通道对应设备文件句柄。
- ss_mpi_ai_clr_pub_attr：清除AI设备属性。
- ss_mpi_ai_save_file：开启音频输入保存文件功能。
- ss_mpi_ai_query_file_status：查询音频输入通道是否处于存文件的状态。
- ss_mpi_ai_enable_aec_ref_frame：在AEC不打开的情况下也使用户能获取到AEC参考帧。
- ss_mpi_ai_disable_aec_ref_frame：在AEC不打开的情况下禁止获取AEC参考帧。
- ss_mpi_ai_set_chn_attr：设置AI通道属性。
- ss_mpi_ai_get_chn_attr：获取AI通道属性。
- ss_mpi_ai_set_dmic_gain：设置DMIC增益大小。
- ss_mpi_ai_get_dmic_gain：获取DMIC增益大小。
- ss_mpi_ai_get_chn_stats_info：获取AI通道统计信息。
ss_mpi_ai_set_pub_attr
【描述】
设置AI设备属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
音频输入设备的属性决定了输入数据的格式，输入设备属性包括工作模式、采样率、采样精度、buffer大小、每帧的采样点数、扩展标志、时钟选择和通道数目。这些属性应与对接Codec配置的时序一致，即能成功对接。
-
工作模式
音频输入输出目前支持I2S主模式、I2S从模式、标准PCM主模式、标准PCM从模式、自定义PCM主模式以及自定义PCM从模式。
由于时序的问题，AI设备在从模式下，建议用户先配置好对接的Codec，再配置AI设备；而在主模式下，建议用户先配置好AI设备，再配置对接的Codec。
-
采样率
采样率指一秒中内的采样点数，采样率越高表明失真度越小，处理的数据量也就随之增加。一般来说语音使用8kHz采样率，音频使用32kHz或以上的采样率；设置时请确认对接的Audio Codec是否支持所要设定的采样率。
-
采样精度
采样精度指某个通道的采样点数据宽度，同时决定整个设备的通道分布。采样精度可以设置为8bit、16bit或24bit，实际应用中采样精度还受Audio Codec限制。
-
buffer大小
ot_aio_attr中的frame_num项用于配置AI中用于接收音频数据的缓存的音频帧帧数，建议配置为5以上，否则可能出现采集丢帧等异常。
SDK内部会创建（frame_num + 1）* 2个缓存块，用于储存AI的原始音频帧及回声抵消所需的音频帧，在不需要开启回声抵消的情况下可设置frame_num为所需最大缓存音频帧数的一半。此外，实际应用中frame_num还受限于缓存池的可用缓存块数量。
-
usr_frame_depth大小
ot_ai_chn_param的usr_frame_depth项需保证大于等于2，小于等于ot_aio_attr的frame_num项。
-
每帧的采样点数
当音频采样率较高时，建议相应地增加每帧的采样点数目。如要将这些采集到的音频数据送编码，则应保证每帧的持续时长不少于10ms（例如16kHz的采样频率下每帧的采样点数至少应设置为160，如果声音有断断续续，可以适当增加每帧的采样点数，参数设置与具体芯片的性能有关），否则解码后声音可能有异常。
-
通道数目
通道数目指当前输入设备的AI功能的通道数目，需与对接的Audio Codec的配置保持一致；支持1路、2路、4路等。
-
时钟选择
- AI必须和AD配合起来才能正常工作，用户必须清楚AD采集的数据分布和通道的关系才能从正确的通道取得数据。AI设备为主模式时，决定AI设备输出时钟的关键配置项是采样率、采样精度以及通道数目，采样精度乘以通道数目即为AI设备时序一次采样的位宽。
- AIO接口中AI设备与AO设备是各自独立的，同一设备号的AI设备和AO设备的帧同步时钟与位流时钟是否共用可以通过clk_share来配置。当clk_share配置为1时，表示AI设备和AO设备的帧同步时钟配置与位流时钟配置是共用的，此时要保证AI设备和AO设备的帧同步时钟与位流时钟是一致的；当clk_share配置为0时，表示AI设备和AO设备的帧同步时钟与位流时钟是由不同的源提供的。当clk_share为1时，AI设备和AO设备的帧同步时钟与位流时钟必须相同，即工作模式必须一致，并且采样频率也必须一致，假定AI设备和AO设备的单次采样位宽不一致，则其共用的位流时钟按二者中的较高频率进行配置。
- AI、AO对接不同设备时需要根据i2s_type配置不同的clk_share，另外在某些场景下配置clk_share无效，驱动内部会自动配置时钟选择。
-
Hi3519DV500/Hi3516CV610的clk_share对应关系如表1所示。
表 1 Hi3519DV500/Hi3516CV610的clk_share对应关系
【举例】
下面的代码实现设置AI设备属性及启用AI设备。
td_s32 ret;
ot_aio_attr attr;
ot_audio_dev ai_dev = 0;
attr.bit_width = OT_AUDIO_BIT_WIDTH_16;
attr.sample_rate = OT_AUDIO_SAMPLE_RATE_8000;
attr.snd_mode = OT_AUDIO_SOUND_MODE_MONO;
attr.work_mode = OT_AIO_MODE_I2S_SLAVE;
attr.expand_flag = 0;
attr.frame_num = 5;
attr.point_num_per_frame = 160;
attr.chn_cnt = 2;
attr.clk_share = 1;
/* set public attribute of AI device */
ret = ss_mpi_ai_set_pub_attr(ai_dev, &attr);
if (ret != TD_SUCCESS) {
printf("set ai %d attr err:0x%x\n", ai_dev, ret);
return ret;
}
/* enable AI device */
ret = ss_mpi_ai_enable(ai_dev);
if (ret != TD_SUCCESS) {
printf("enable ai dev %d err:0x%x\n", ai_dev, ret);
return ret;
}
ss_mpi_ai_get_pub_attr
【描述】
获取AI设备属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 获取的属性为前一次配置的属性。
- 如果从来没有配置过属性，则返回失败。
【举例】
td_s32 ret;
ot_audio_dev ai_dev = 0;
ot_aio_attr attr;
ret = ss_mpi_ai_get_pub_attr(ai_dev, &attr);
if (ret != TD_SUCCESS) {
printf("get ai %d attr err:0x%x\n", ai_dev, ret);
return ret;
}
ss_mpi_ai_enable
【描述】
启用AI设备。
【语法】
【参数】
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 必须在启用前配置AI设备属性，否则返回属性未配置错误。
- 如果AI设备已经处于启用状态，则直接返回成功。
【举例】
请参见ss_mpi_ai_set_pub_attr的举例。
ss_mpi_ai_disable
【描述】
禁用AI设备。
【语法】
【参数】
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 如果AI设备已经处于禁用状态，则直接返回成功。
- 禁用AI设备前必须先禁用该设备下已启用的所有AI通道。
- 要求在禁用AI设备之前，先禁用与之关联、使用AI的音频数据的AENC通道和AO设备，否则可能导致该接口调用失败。
【举例】
td_s32 ret;
ot_audio_dev ai_dev = 0;
ret = ss_mpi_ai_disable(ai_dev);
if (ret != TD_SUCCESS) {
printf("disable ai %d err:0x%x\n", ai_dev);
return ret;
}
ss_mpi_ai_enable_chn
【描述】
启用AI通道。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
支持的通道范围由AI设备属性中的最大通道个数chn_cnt与声道模式snd_mode决定，详见ot_audio_snd_mode定义的描述。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
启用AI通道前，必须先启用其所属的AI设备，否则返回设备未启动的错误码。
【举例】
无。
ss_mpi_ai_disable_chn
【描述】
禁用AI通道。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【举例】
无。
ss_mpi_ai_get_frame
【描述】
获取音频帧。
【语法】
td_s32 ss_mpi_ai_get_frame(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_audio_frame *frame, ot_aec_frame *aec_frame, td_s32 milli_sec);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 如果AI的回声抵消功能已使能，aec_frame不能是空指针；如果AI的回声抵消功能没有使能，aec_frame可以置为空。
- AI模块会缓存音频帧数据，用于用户态获取。缓存的深度通过ss_mpi_ai_set_chn_param接口设定，默认深度为AI设备缓存帧数目frame_num和30相比的较小值。
- AI获取相邻音频帧如果需要均匀或低延时场景，可通过ss_mpi_ai_set_chn_attr将工作模式设置为fast模式。
- milli_sec的值必须大于等于-1，等于-1时采用阻塞模式获取数据，等于0时采用非阻塞模式获取数据，大于0时，阻塞milli_sec毫秒后，没有数据则返回超时并报错。
- 获取音频帧数据前，必须先使能对应的AI通道。
- VQE使能的情况下，AI通道启用后，前面几次调用此接口获取数据可能会失败。此时，建议采用阻塞模式（milli_sec等于-1）获取数据，可避免此接口调用失败。
【举例】
无。
ss_mpi_ai_release_frame
【描述】
释放音频原始帧。
【语法】
td_s32 ss_mpi_ai_release_frame(ot_audio_dev ai_dev, ot_ai_chn ai_chn, const ot_audio_frame * frame, const ot_aec_frame *aec_frame);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
如果不需要释放回声抵消参考帧，aec_frame置为NULL即可。
【举例】
无。
ss_mpi_ai_get_raw_frame
【描述】
获取音频原始帧。
【语法】
td_s32 ss_mpi_ai_get_raw_frame(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_audio_frame *frame, ot_aec_frame *aec_frame, td_s32 milli_sec);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 目前不支持获取原始帧的回声抵消参考数据，aec_frame可以置为空，驱动内部不做校验。
- AI模块会缓存音频原始帧数据，用于用户态获取。缓存的深度通过ss_mpi_ai_set_chn_param接口设定，默认深度为AI设备缓存帧数目frame_num和30相比的较小值。
- milli_sec的值必须大于等于-1，等于-1时采用阻塞模式获取数据，等于0时采用非阻塞模式获取数据，大于0时，阻塞milli_sec毫秒后，没有数据则返回超时并报错。
- 获取音频原始帧数据前，必须先开启AI通道的原始帧获取功能，并使能对应的AI通道。原始帧获取功能通过ss_mpi_ai_set_chn_attr接口设定，默认不开启。
- 如果不开启原始帧获取功能，此接口会调用失败。
【举例】
无。
ss_mpi_ai_release_raw_frame
【描述】
释放音频帧。
【语法】
td_s32 ss_mpi_ai_release_raw_frame(ot_audio_dev ai_dev, ot_ai_chn ai_chn, const ot_audio_frame * frame, const 1ot_aec_frame *aec_frame);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
目前不支持释放原始帧的回声抵消参考数据，aec_frame置为NULL即可。
【举例】
无。
ss_mpi_ai_set_chn_param
【描述】
设置AI通道参数。
【语法】
td_s32 ss_mpi_ai_set_chn_param(ot_audio_dev ai_dev, ot_ai_chn ai_chn, const ot_ai_chn_param *chn_param);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AI通道成功启用后再调用此接口。
- 通道参数目前只有一个成员变量，用于设置用户获取音频帧的缓存深度，该成员变量的值不能大于30，默认深度为AI设备缓存帧数目frame_num和30相比的较小值。
- 建议先调用ss_mpi_ai_get_chn_param接口获取默认配置，再调用本接口修改配置，以便于后续扩展。
【举例】
无。
ss_mpi_ai_get_chn_param
【描述】
获取AI通道参数。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【举例】
无。
ss_mpi_ai_enable_resample
【描述】
启用AI重采样。
【语法】
td_s32 ss_mpi_ai_enable_resample(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_audio_sample_rate out_sample_rate);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_res.so
【注意】
- 在启用AI通道之后，调用此接口启用重采样功能。
- 允许重复启用重采样功能，但必须保证后配置的属性与之前配置的属性一样。
- 在禁用AI通道之后，如果重新启用AI通道，并使用重采样功能，需调用此接口重新启用重采样。
【举例】
以AI从32K到8K的重采样为例，配置如下：
/* dev attr of ai */
ot_audio_sample_rate out_sample_rate；
ot_aio_attr aio_attr;
aio_attr.chn_cnt = 2;
aio_attr.bit_width = OT_AUDIO_BIT_WIDTH_16;
aio_attr.sample_rate = OT_AUDIO_SAMPLE_RATE_32000;
aio_attr.snd_mode = OT_AUDIO_SOUND_MODE_MONO;
aio_attr.frame_num = 30;
aio_attr.point_num_per_frame = 320*4;
out_sample_rate = OT_AUDIO_SAMPLE_RATE_8000;
ret = ss_mpi_ai_enable_resample(ai_dev, ai_chn, out_sample_rate);
if (ret != TD_SUCCESS) {
printf("func(%s) line(%d): failed, ret:0x%x\n", __FUNCTION__, __LINE__, ret);
return ret;
}
ss_mpi_ai_disable_resample
【描述】
禁用AI重采样。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_res.so
【注意】
- 不再使用AI重采样功能的话，应该调用此接口将其禁用。
- 要求在调用此接口之前，先禁用使用该AI设备相应通道音频数据的AENC通道和AO通道，否则可能导致该接口调用失败。
ss_mpi_ai_set_talk_vqe_attr
【描述】
设置AI的声音质量增强功能（Talk）相关属性。
【语法】
td_s32 ss_mpi_ai_set_talk_vqe_attr(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_audio_dev ao_dev, ot_ao_chn ao_chn, const ot_ai_talk_vqe_cfg *vqe_cfg);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_common.so、libvqe_rnr.so、libvqe_hpf.so、libvqe_gain.so、libvqe_eq.so、libvqe_anr.so、libvqe_agc.so libvqe_aec.so、libvqe_hdr.so
【注意】
- 使能声音质量增强功能前必须先设置相对应AI通道的声音质量增强功能相关属性。
- 设置AI的声音质量增强功能相关属性前，必须先使能对应的AI通道。
- 相同AI通道的声音质量增强功能不支持动态设置属性，重新设置AI通道的声音质量增强功能相关属性时，需要先关闭AI通道的声音质量增强功能，再设置AI通道的声音质量增强功能相关属性。
- 仅支持OT_AUDIO_SOUND_MODE_MONO声道模式下使能。
- 在设置声音质量增强功能属性时，可通过配置相应的声音质量增强功能属性来选择使能其中的部分功能。
- TalkVQE主要在_录像机_场景下使用。
【举例】
无。
ss_mpi_ai_get_talk_vqe_attr
【描述】
获取AI的声音质量增强功能（Talk）相关属性。
【语法】
td_s32 ss_mpi_ai_get_talk_vqe_attr(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_ai_talk_vqe_cfg *vqe_cfg);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_common.so、libvqe_rnr.so、libvqe_hpf.so、libvqe_gain.so、libvqe_eq.so、libvqe_anr.so、libvqe_agc.so、 libvqe_aec.so、libvqe_hdr.so
【注意】
获取声音质量增强功能相关属性前必须先设置相对应AI通道的声音质量增强功能相关属性。
【举例】
无。
ss_mpi_ai_set_record_vqe_attr
【描述】
设置AI的声音质量增强功能（Record）相关属性。
【语法】
td_s32 ss_mpi_ai_set_record_vqe_attr(ot_audio_dev ai_dev, ot_ai_chn ai_chn, const ot_ai_record_vqe_cfg *vqe_cfg);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_record.so
【注意】
- 使能声音质量增强功能前必须先设置相对应AI通道的声音质量增强功能相关属性。
- 设置AI的声音质量增强功能相关属性前，必须先使能对应的AI通道。
- 相同AI通道的声音质量增强功能不支持动态设置属性，重新设置AI通道的声音质量增强功能相关属性时，需要先关闭AI通道的声音质量增强功能，再设置AI通道的声音质量增强功能相关属性。
- 支持OT_AUDIO_SOUND_MODE_MONO和OT_AUDIO_SOUND_MODE_STEREO声道模式下使能。
- 在设置声音质量增强功能属性时，可通过配置相应的声音质量增强功能属性来选择使能其中的部分功能。
- RecordVQE仅在运动DV场景下使用。在双MIC方案中使用RecordVQE，将AI设备属性配置成立体声模式，可以达到良好的去噪效果。
【举例】
无。
ss_mpi_ai_get_record_vqe_attr
【描述】
获取AI的声音质量增强功能（Record）相关属性。
【语法】
td_s32 ss_mpi_ai_get_record_vqe_attr(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_ai_record_vqe_cfg *vqe_cfg);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_record.so
【注意】
获取声音质量增强功能相关属性前必须先设置相对应AI通道的声音质量增强功能相关属性。
【举例】
无。
ss_mpi_ai_set_talk_vqe_v2_attr
【描述】
设置AI的声音质量增强功能（TalkVQEV2）相关属性。
【语法】
td_s32 ss_mpi_ai_set_talk_vqe_v2_attr(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_audio_dev ao_dev, ot_ao_chn ao_chn, const ot_ai_talk_vqe_v2_cfg *vqe_cfg);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
用于回声抵消的AO设备号。ot_audio_dev请见“系统控制”章节。 取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_talkv2.so
【注意】
- 使能声音质量增强功能前必须先设置相对应AI通道的声音质量增强功能相关属性。
- 设置AI的声音质量增强功能相关属性前，必须先使能对应的AI通道。
- 相同AI通道的声音质量增强功能不支持动态设置属性，重新设置AI通道的声音质量增强功能相关属性时，需要先关闭AI通道的声音质量增强功能，再设置AI通道的声音质量增强功能相关属性。
- 支持OT_AUDIO_SOUND_MODE_MONO和OT_AUDIO_SOUND_MODE_STEREO声道模式下使能。
- 在设置声音质量增强功能属性时，可通过配置相应的声音质量增强功能属性来选择使能其中的部分功能。
- TalkVQEV2主要在_录像机_场景下使用。
- 在开启TalkVQEV2算法的状态下，可以调用该接口动态设置算法参数，但仅支持设置各功能模块内部参数，详见ot_ai_talk_vqe_v2_cfg注意事项说明。
【举例】
无。
ss_mpi_ai_get_talk_vqe_v2_attr
【描述】
获取AI的声音质量增强功能（TalkVQEV2）相关属性。
【语法】
td_s32 ss_mpi_ai_get_talk_vqe_v2_attr(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_ai_talk_vqe_v2_cfg*vqe_cfg);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_talkv2.so
【注意】
获取声音质量增强功能相关属性前必须先设置相对应AI通道的声音质量增强功能相关属性。
【举例】
无。
ss_mpi_ai_enable_vqe
【描述】
使能AI的声音质量增强功能。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_common.so、libvqe_rnr.so、libvqe_hpf.so、libvqe_gain.so、libvqe_eq.so、libvqe_anr.so、libvqe_agc.so、libvqe_aec.so、libvqe_hdr.so、libvqe_peq.so、libvqe_drc.so
【注意】
- 启用声音质量增强功能前必须先启用相对应的AI通道。
- 多次使能相同AI通道的声音质量增强功能时，返回成功。
- 禁用AI通道后，如果重新启用AI通道，并使用声音质量增强功能，需调用此接口重新启用声音质量增强功能。
【举例】
无。
ss_mpi_ai_disable_vqe
【描述】
禁用AI的声音质量增强功能。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_common.so、libvqe_rnr.so、libvqe_hpf.so、libvqe_gain.so、libvqe_eq.so、libvqe_anr.so、libvqe_agc.so、libvqe_aec.so、libvqe_hdr.so、libvqe_peq.so、libvqe_drc.so
【注意】
- 不再使用AI声音质量增强功能时，应该调用此接口将其禁用。
- 多次禁用相同AI通道的声音质量增强功能，返回成功。
【举例】
无。
ss_mpi_ai_set_track_mode
【描述】
设置AI声道模式。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AI设备成功启用后再调用此接口。
- AI设备工作在I2S模式时，支持设置声道模式，PCM模式下不支持。
【举例】
td_s32 ret;
ot_audio_dev ai_dev = 0;
ot_audio_track_mode track_mode = OT_AUDIO_TRACK_NORMAL;
ot_audio_track_mode temp;
ret = ss_mpi_ai_set_track_mode(ai_dev, track_mode);
if (ret != TD_SUCCESS) {
printf("Ai set track mode failure! ai_dev: %d, track_mode: %d, ret: 0x%x.\n", ai_dev, track_mode, ret);
return ret;
}
ret = ss_mpi_ai_get_track_mode(ai_dev, &temp);
if (ret != TD_SUCCESS) {
printf("Ai get track mode failure! ai_dev: %d, ret: 0x%x.\n", ai_dev, ret);
return ret;
}
ss_mpi_ai_get_track_mode
【描述】
获取AI声道模式。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AI设备成功启用后再调用此接口。
- AI设备工作在I2S模式时，支持获取声道模式，PCM模式下不支持。
【举例】
无。
ss_mpi_ai_get_fd
【描述】
获取音频输入通道号对应的设备文件句柄。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【举例】
td_s32 ai_fd;
ot_audio_dev ai_dev = 0;
ot_ai_chn ai_chn = 0;
ai_fd = ss_mpi_ai_get_fd(ai_dev, ai_chn);
if(ai_fd <= 0) {
return TD_FAILURE;
}
ss_mpi_ai_clr_pub_attr
【描述】
清空Pub属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
【返回值】
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 清除设备属性前，需要先停止设备。
- 当AO设备共用AI设备时钟，且两者设备均未使能时，AO设备属性需要强行切换（修改后属性不满足共时钟要求：sample_rate相同，工作模式相同），建议切换前先使用该接口清除与AI的内部耦合关系。
【相关主题】
无。
ss_mpi_ai_save_file
【描述】
开启音频输入保存文件功能。
【语法】
td_s32 ss_mpi_ai_save_file(ot_audio_dev ai_dev, ot_ai_chn ai_chn, const ot_audio_save_file_info *save_file_info);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 此接口用于dump AI数据，支持获取VQE处理前后的数据。
- 在AI通道成功启用后再调用此接口。
- 当AI通道模式设为OT_AI_CHN_MODE_FAST且处于AI-AENC/AI-AO系统绑定模式下，无法使用该接口dump AI数据。
- 在指定目录下创建三个待写入的文件后再调用此接口，否则会报错。文件名的全称由AI设备号、AI通道号、AI设备的采样率、开启重采样之后的输出采样率（仅对Sou.pcm文件起作用）和用户定义的音频文件名组合而成，其命名格式为：Sin.pcm的完整文件名为“sin_ai_dev%d_chn%d_%dk_%s.pcm”，Rin.pcm的完整文件名为“rin_ai_dev%d_chn%d_%dk_%s.pcm”，Sou.pcm的完整文件名为“sou_ai_dev%d_chn%d_%dk_%s.pcm”。文件命名示例如下：
- 此接口调用后会在指定目录下的三个指定文件写入音频数据。Sin.pcm为VQE处理前的输入帧，Rin.pcm为VQE处理前的回声抵消参考帧，Sou.pcm为VQE处理后的输出帧。
- 在没有开启VQE或者重采样功能时，仅Sin文件有效；在开启VQE或者重采样功能时，Sin文件和Sou文件均有效；在开启AEC功能时，Rin文件亦有效。
- 实际保存文件的大小以帧大小为单位，当帧大小乘以获取的帧数不小于指定文件大小时，才会停止保存数据。
【相关主题】
无。
ss_mpi_ai_query_file_status
【描述】
查询音频输入通道是否处于存文件的状态。
【语法】
td_s32 ss_mpi_ai_query_file_status(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_audio_file_status *file_status);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
此接口用于查询音频输入通道是否处于存文件的状态，当用户调用ss_mpi_ai_save_file存储文件后，可调用此接口查询存储的文件是否达到了指定的大小，如果file_status的saving为TD_TRUE，说明还没有达到指定大小，为TD_FALSE则已经达到指定大小。
【相关主题】
无。
ss_mpi_ai_enable_aec_ref_frame
【描述】
在AEC不打开的情况下也使用户能获取到AEC参考帧。
【语法】
td_s32 ss_mpi_ai_enable_aec_ref_frame(ot_audio_dev ai_dev, ot_ai_chn ai_chn, ot_audio_dev ao_dev, ot_ao_chn ao_chn);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 此接口仅用于在AEC功能关闭的情况下使能获取AEC参考帧，AEC参考帧通过接口ss_mpi_ai_get_frame返回，供用户在上层自己做AEC处理。
- 如果在AEC功能打开的情况下调用此接口，则返回错误码OT_ERR_AI_NOT_SUPPORT。
- 必须在AI通道使能的情况下才能调用此接口。
- 此接口仅支持获取AI通道重采样前的原始参考帧数据，通道重采样功能对AEC参考帧无效。
【相关主题】
无。
ss_mpi_ai_disable_aec_ref_frame
【描述】
在AEC不打开的情况下禁止获取AEC参考帧。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
重复调用本接口返回成功。
【举例】
无。
【相关主题】
无。
ss_mpi_ai_set_chn_attr
【描述】
设置AI通道属性。
【语法】
td_s32 ss_mpi_ai_set_chn_attr(ot_audio_dev ai_dev, ot_ai_chn ai_chn, const ot_ai_chn_attr *chn_attr);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 通道属性中的mode参数用于设置通道的工作模式，默认工作模式为OT_AI_CHN_MODE_NORMAL。
- 通道属性中的ot_ai_chn_attr中“raw_frame_enable”参数用于开启原始帧获取功能，默认不开启，开启之后会在原有正常帧的基础上增加支持获取原始帧。需要注意的是，原始帧会额外增加ab内存占用。
- 建议先调用ss_mpi_ai_get_chn_attr接口获取默认配置，再调用本接口修改配置，以便于后续扩展。
- 在对获取相邻音频帧间的耗时要求均匀或者需要低延时获取音频帧的场景，可考虑将工作模式设置为OT_AI_CHN_MODE_FAST，值得注意的是该模式下AI-AENC、AI-AO系统绑定方式不支持VQE。
- 该接口须在启用相对应的AI通道前调用。
【举例】
无。
ss_mpi_ai_get_chn_attr
【描述】
获取AI通道属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【举例】
无。
ss_mpi_ai_set_dmic_gain
【描述】
设置AI设备DMIC增益大小。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AI设备成功启用后再调用此接口。
-
Hi3519DV500支持该接口，参数gain的取值范围为[0, 120]，默认为30。其中，0到120按0.4dB步长递增：
- 0对应-12dB增益；
- 30对应0dB增益；
- 120对应36dB增益。
-
Hi3516CV610不支持该接口。
【举例】
无。
ss_mpi_ai_get_dmic_gain
【描述】
获取AI设备DMIC增益大小。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AI设备成功启用后再调用此接口。
- Hi3516CV610不支持该接口。
【举例】
无。
音频输出
音频输出（AO）主要实现启用音频输出设备、发送音频帧到输出通道等功能。
该功能模块提供以下MPI：
- ss_mpi_ao_set_pub_attr：设置AO设备属性。
- ss_mpi_ao_get_pub_attr：获取AO设备属性。
- ss_mpi_ao_enable：启用AO设备。
- ss_mpi_ao_disable：禁用AO设备。
- ss_mpi_ao_enable_chn：启用AO通道。
- ss_mpi_ao_disable_chn：禁用AO通道。
- ss_mpi_ao_send_frame：发送AO音频帧
- ss_mpi_ao_enable_resample：启用AO重采样。
- ss_mpi_ao_disable_resample：禁用AO重采样。
- ss_mpi_ao_pause_chn：暂停AO通道。
- ss_mpi_ao_resume_chn：恢复AO通道。
- ss_mpi_ao_clr_chn_buf：清除AO通道中当前的音频数据缓存。
- ss_mpi_ao_query_chn_status：查询AO通道中当前的音频数据缓存状态。
- ss_mpi_ao_set_track_mode：设置AO设备声道模式。
- ss_mpi_ao_get_track_mode：获取AO设备声道模式。
- ss_mpi_ao_set_volume：设置AO设备音量大小。
- ss_mpi_ao_get_volume：获取AO设备音量大小。
- ss_mpi_ao_set_mute：设置AO设备静音状态。
- ss_mpi_ao_get_mute：获取AO设备静音状态。
- ss_mpi_ao_get_fd：获取AO通道对应的设备文件句柄。
- ss_mpi_ao_clr_pub_attr：清除AO设备属性。
- ss_mpi_ao_set_vqe_attr：设置AO的声音质量增强功能相关属性。
- ss_mpi_ao_get_vqe_attr：获取AO的声音质量增强功能相关属性。
- ss_mpi_ao_enable_vqe：使能AO的声音质量增强功能。
- ss_mpi_ao_disable_vqe：禁用AO的声音质量增强功能。
- ss_mpi_ao_get_chn_delay：获取AO通道中当前的音频延时大小。
- ss_mpi_ao_save_file：开启音频输出保存文件功能。
- ss_mpi_ao_query_file_status：查询音频输出通道是否处于存文件的状态。
ss_mpi_ao_set_pub_attr
【描述】
设置AO设备属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在设置属性之前需要保证AO处于禁用状态，如果处于启用状态则需要首先禁用AO设备。
- AO必须和DA配合起来才能正常工作，用户必须清楚DA发送的数据分布和通道的关系才能从正确的通道发送数据。
- 对接外置Codec时，由于时序的问题，在AO设备从模式下，建议用户先配置好对接的Codec，再配置AO设备；而在AO设备主模式下，建议用户先配置好AO设备，再配置对接的Codec。对接内置Codec时，都需要先配置AO设备，再配置内置Codec。
- AO设备主模式时，决定AO设备输出时钟的关键配置项是采样率、采样精度以及通道数目，采样精度乘以通道数目即为AO设备时序一次采样的位宽。
- 在使用I2S时序多线发送模式时，通道数需要设置为8。
- AO设备属性结构体中其他项请参见AI模块中相关接口的描述。
【举例】
td_s32 ret;
ot_aio_attr attr;
ot_audio_dev ao_dev = 0;
attr.bit_width = OT_AUDIO_BIT_WIDTH_16;
attr.sample_rate = OT_AUDIO_SAMPLE_RATE_8000;
attr.snd_mode = OT_AUDIO_SOUND_MODE_MONO;
attr.work_mode = OT_AIO_MODE_I2S_SLAVE;
attr.expand_flag = 0;
attr.frame_num = 5;
attr.point_num_per_frame = 160;
attr.chn_cnt = 2;
attr.clk_share = 0;
/* set ao public attr */
ret = ss_mpi_ao_set_pub_attr(ao_dev, &attr);
if(ret != TD_SUCCESS) {
printf("set ao %d attr err:0x%x\n", ao_dev, ret);
return ret;
}
/* enable ao device */
ret = ss_mpi_ao_enable(ao_dev);
if(ret != TD_SUCCESS) {
printf("enable ao dev %d err:0x%x\n", ao_dev, ret);
return ret;
}
ss_mpi_ao_get_pub_attr
【描述】
获取AO设备属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 获取的属性为前一次配置的属性。
- 如果从未配置过属性，则返回属性未配置的错误。
【举例】
td_s32 ret;
ot_audio_dev ao_dev = 0;
ot_aio_attr attr;
/* first enable ao device */
ret = ss_mpi_ao_get_pub_attr(ao_dev, &attr);
if(ret != TD_SUCCESS) {
printf("get ao %d attr err:0x%x\n", ao_dev, ret);
return ret;
}
ss_mpi_ao_enable
【描述】
启用AO设备。
【语法】
【参数】
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 要求在启用前配置AO设备属性，否则会返回属性未配置的错误。
- 如果AO设备已经启用，则直接返回成功。
【举例】
请参见ss_mpi_ai_set_pub_attr的举例。
ss_mpi_ao_disable
【描述】
禁用AO设备。
【语法】
【参数】
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 如果AO设备已经禁用，则直接返回成功。
- 禁用AO设备前必须先禁用设备下所有AO通道。
【举例】
无。
ss_mpi_ao_enable_chn
【描述】
启用AO通道。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
启用AO通道前，必须先启用其所属的AO设备，否则返回设备未启动的错误码。
【举例】
请参见ss_mpi_ai_set_pub_attr的举例。
ss_mpi_ao_disable_chn
【描述】
禁用AO通道。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【举例】
无。
ss_mpi_ao_send_frame
【描述】
发送AO音频帧。
【语法】
td_s32 ss_mpi_ao_send_frame(ot_audio_dev ao_dev, ot_ao_chn ao_chn, const ot_audio_frame *data, td_s32 milli_sec);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 该接口用于用户主动发送音频帧至AO输出，如果AO通道已经通过系统绑定（ss_mpi_sys_bind）接口与AI或ADEC绑定，不需要也不建议调此接口。
- milli_sec的值必须大于等于-1，等于-1时采用阻塞模式发送数据，等于0时采用非阻塞模式发送数据，大于0时，阻塞milli_sec毫秒后，则返回超时并报错。
- 调用该接口发送音频帧到AO输出时，必须先使能对应的AO通道。
- AO通道开启重采样或者声音质量增强时，优先使用阻塞模式或者阻塞超时模式，当使用阻塞超时模式时，建议将阻塞超时时间设置至少大于2倍AO设备帧时长。
ss_mpi_ao_enable_resample
【描述】
启用AO重采样。
【语法】
td_s32 ss_mpi_ao_enable_resample(ot_audio_dev ao_dev, ot_ao_chn ao_chn, ot_audio_sample_rate in_sample_rate);
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_res.so
【注意】
- 应该在启用AO通道之后，绑定AO通道之前，调用此接口启用重采样功能。
- 允许重复启用重采样功能，但必须保证后配置的重采样输入采样率与之前配置的重采样输入采样率一样。
- 在禁用AO通道后，如果重新启用AO通道，并使用重采样功能，需调用此接口重新启用重采样。
- AO重采样的输入采样率必须与AO设备属性配置的采样率不相同。
【举例】
以ADEC到AO的解码回放8K到32K重采样为例，配置如下：
/* dev attr of ao */
ot_audio_sample_rate in_sample_rate;
aio_attr.chn_cnt = 2;
aio_attr.bit_width = OT_AUDIO_BIT_WIDTH_16;
aio_attr.sample_rate = OT_AUDIO_SAMPLE_RATE_32000;
aio_attr.snd_mode = OT_AUDIO_SOUND_MODE_MONO;
aio_attr.expand_flag = 1;
aio_attr.frame_num = 30;
aio_attr.point_num_per_frame = 320*4;
in_sample_rate = OT_AUDIO_SAMPLE_RATE_8000;
ret = ss_mpi_ao_enable_resample(ao_dev, ao_chn, in_sample_rate);
if (ret != TD_SUCCESS) {
printf("func(%s) line(%d): failed, ret:0x%x\n", __FUNCTION__, __LINE__, ret);
return ret;
}
ss_mpi_ao_disable_resample
【描述】
禁用AO重采样。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a、libvqe_res.so
【注意】
不再使用AO重采样功能的话，应该调用此接口将其禁用。
【举例】
无。
ss_mpi_ao_pause_chn
【描述】
暂停AO通道。
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- AO通道暂停后，如果绑定的ADEC通道继续向此通道发送音频帧数据，发送的音频帧数据将会被阻塞；而如果绑定的AI通道继续向此通道发送音频帧数据，在通道缓冲未满的情况下则将音频帧放入缓冲区，在满的情况下则将音频帧丢弃。
- 通过ss_mpi_ao_send_frame接口向AO通道发送音频帧数据时，不允许调用此接口暂停该AO通道。
- AO通道为禁用状态时，不允许调用此接口暂停AO通道。
【举例】
无。
ss_mpi_ao_resume_chn
【描述】
恢复AO通道。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- AO通道暂停后可以通过调用此接口重新恢复。
- AO通道为暂停状态或使能状态下，调用此接口返回成功；否则调用将返回错误。
【举例】
无。
ss_mpi_ao_clr_chn_buf
【描述】
清除AO通道中当前的音频数据缓存。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AO通道成功启用后再调用此接口。
- 为完全清除解码回放通路上所有缓存数据，此接口还应该与ss_mpi_adec_clr_chn_buf接口配合使用。
【举例】
无。
ss_mpi_ao_query_chn_status
【描述】
查询AO通道中当前的音频数据缓存状态。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
在AO通道成功启用后再调用此接口。
【举例】
无。
ss_mpi_ao_set_track_mode
【描述】
设置AO设备声道模式。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AO设备成功启用后再调用此接口。
- AO设备工作在I2S模式时，支持设置声道模式，PCM模式下不支持。
【举例】
td_s32 ret;
ot_audio_dev ao_dev = 0;
ot_audio_track_mode track_mode = AUDIO_TRACK_NORMAL;
ot_audio_track_mode temp;
ret = ss_mpi_ao_set_track_mode(ao_dev, track_mode);
if (ret != TD_SUCCESS) {
printf("Ao set track mode failure! ao_dev: %d, track_mode: %d, ret: 0x%x.\n", ao_dev, track_mode, ret);
return ret;
}
ret = ss_mpi_ao_get_track_mode(ao_dev, &temp);
if (ret != TD_SUCCESS) {
printf("Ao get track mode failure! ao_dev: %d, ret: 0x%x.\n", ao_dev, ret);
return ret;
}
ss_mpi_ao_get_track_mode
【描述】
获取AO设备声道模式。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AO设备成功启用后再调用此接口。
- AO设备工作在I2S模式时，支持获取声道模式，PCM模式下不支持。
【举例】
无。
ss_mpi_ao_set_volume
【描述】
设置AO设备音量大小。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
在AO设备成功启用后再调用此接口。
【举例】
无。
ss_mpi_ao_get_volume
【描述】
获取AO设备音量大小。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
在AO设备成功启用后再调用此接口。
【举例】
无。
ss_mpi_ao_set_mute
【描述】
设置AO设备静音状态。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AO设备成功启用后再调用此接口。
- 调用此接口时，用户可以选择是否使用淡入淡出功能，如果不使用淡入淡出则将结构体指针赋为空即可。
【举例】
无。
ss_mpi_ao_get_mute
【描述】
获取AO设备静音状态。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在AO设备成功启用后再调用此接口。
- 调用该接口时，参数enable和fade任意一个可以为空，但不能同时为空，否则会报错。
【举例】
无。
ss_mpi_ao_get_fd
【描述】
获取音频输出通道号对应的设备文件句柄。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【举例】
td_s32 ao_fd;
ot_audio_dev ao_dev = 0;
ot_ao_chn ao_chn = 0;
/* first enable ao device */
ao_fd = ss_mpi_ao_get_fd(ao_dev, ao_chn);
if (ao_fd <= 0) {
return TD_FAILURE;
}
ss_mpi_ao_clr_pub_attr
【描述】
清除AO设备属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
【返回值】
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 清除设备属性前，需要先停止设备。
- 当AI设备共用AO设备时钟，且两者设备均未使能时，AI设备属性需要强行切换（修改后属性不满足共时钟要求：sample_rate相同，工作模式相同），建议切换前先使用该接口清除与AO的内部耦合关系。
【相关主题】
无。
ss_mpi_ao_set_vqe_attr
【描述】
设置AO的声音质量增强功能相关属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libdnvqe.a、libvqe_common.so、libvqe_hpf.so、libvqe_eq.so、libvqe_anr.so、libvqe_agc.so、libvqe_hs.so
【注意】
- 使能声音质量增强功能前必须先设置相对应AO通道的声音质量增强功能相关属性。
- 设置AO的声音质量增强功能相关属性前，必须先使能对应的AO通道。
- 相同AO通道的声音质量增强功能不支持动态设置属性，重新设置AO通道的声音质量增强功能相关属性时，需要先关闭AO通道的声音质量增强功能，再设置AO通道的声音质量增强功能相关属性。
- 仅支持OT_AUDIO_SOUND_MODE_MONO声道模式下使能。
- 在设置声音质量增强功能属性时，可通过配置相应的声音质量增强功能属性来选择使能其中的部分功能。
【举例】
无。
ss_mpi_ao_get_vqe_attr
【描述】
获取AO的声音质量增强功能相关属性。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libdnvqe.a、libvqe_common.so、libvqe_hpf.so、libvqe_eq.so、libvqe_anr.so、libvqe_agc.so、libvqe_hs.so
【注意】
获取声音质量增强功能相关属性前必须先设置相对应AO通道的声音质量增强功能相关属性。
【举例】
无。
ss_mpi_ao_enable_vqe
【描述】
使能AO的声音质量增强功能。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libdnvqe.a、libvqe_common.so、libvqe_hpf.so、libvqe_eq.so、libvqe_anr.so、libvqe_agc.so、libvqe_hs.so
【注意】
- 启用声音质量增强功能前必须先启用相对应的AO通道。
- 多次使能相同AO通道的声音质量增强功能时，返回成功。
- 禁用AO通道后，如果重新启用AO通道，并使用声音质量增强功能，需调用此接口重新启用声音质量增强功能。
【举例】
无。
ss_mpi_ao_disable_vqe
【描述】
禁用AO的声音质量增强功能。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libdnvqe.a、libvqe_common.so、libvqe_hpf.so、libvqe_eq.so、libvqe_anr.so、libvqe_agc.so、libvqe_hs.so
【注意】
- 不再使用AO声音质量增强功能时，应该调用此接口将其禁用。
- 多次禁用相同AO通道的声音质量增强功能，返回成功。
【举例】
无。
ss_mpi_ao_get_chn_delay
【描述】
获取AO通道中当前的音频延时大小。
【语法】
【参数】
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
在AO通道成功启用后再调用此接口。
【举例】
无。
ss_mpi_ao_save_file
【描述】
开启音频输出保存文件功能。
【语法】
td_s32 ss_mpi_ao_save_file(ot_audio_dev ao_dev, ot_ao_chn ao_chn, const ot_audio_save_file_info *save_file_info);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 此接口用于dump AO数据，支持获取VQE处理前后的数据。
- AI-AO系统绑定模式下，使用该接口dump AO数据无效。调用后会在指定目录下写出两个指定大小文件。Sin.pcm为VQE处理前的输入帧，Sou.pcm为VQE处理后的输出帧。
- 在AO通道成功启用后再调用此接口。
- 在没有开启VQE或者重采样功能时，仅Sin文件有效；在开启VQE或者重采样功能时，Sin文件和Sou文件均有效。
- 在指定目录下创建两个待写入的文件后再调用此接口，否则会报错。文件名的全称由AO设备号、AO通道号、AO设备的采样率、重采样之前的输入采样率（仅对Sin.pcm文件起作用）和用户定义的音频文件名组合而成，其命名格式为：Sin.pcm的完整文件名为“sin_ao_dev%d_chn%d_%dk_%s.pcm”， Sou.pcm的完整文件名为“sou_ao_dev%d_chn%d_%dk_%s.pcm”。文件命名示例如下：
【相关主题】
无。
ss_mpi_ao_query_file_status
【描述】
查询音频输出通道是否处于存文件的状态。
【语法】
td_s32 ss_mpi_ao_query_file_status(ot_audio_dev ao_dev, ot_ao_chn ao_chn, ot_audio_file_status *file_status);
【参数】
|
取值范围：请参见表1。 |
||
|
取值范围：请参见表1。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 此接口用于查询音频输出通道是否处于存文件的状态，当用户调用ss_mpi_ao_save_file存储文件后，可调用此接口查询存储的文件是否达到了指定的大小。
- 如果file_status的saving为TD_TRUE，则还没有达到指定大小。如果file_status的saving为TD_FALSE，则已经达到指定大小。
- 在AO通道成功启用后再调用此接口。
【相关主题】
无。
音频编码
音频编码主要实现创建编码通道、发送音频帧编码及获取编码码流等功能。
该功能模块提供以下MPI：
- ss_mpi_aenc_create_chn：创建音频编码通道。
- ss_mpi_aenc_destroy_chn：销毁音频编码通道。
- ss_mpi_aenc_send_frame：发送音频编码音频帧
- ss_mpi_aenc_get_stream：获取音频编码码流。
- ss_mpi_aenc_release_stream：释放音频编码码流。
- ss_mpi_aenc_get_fd：获取音频编码通道号对应的设备文件句柄.
- ss_mpi_aenc_register_encoder：注册编码器。
- ss_mpi_aenc_unregister_encoder：注销编码器。
- ss_mpi_aenc_get_stream_buf_info：获取音频码流buffer相关信息。
- ss_mpi_aenc_set_mute：设置音频编码通道静音状态。
- ss_mpi_aenc_get_mute：获取音频编码通道静音状态。
- ss_mpi_aenc_clr_chn_buf：清除音频编码通道中当前的音频数据缓存。
ss_mpi_aenc_create_chn
【描述】
创建音频编码通道。
【语法】
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM) |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libvoice_engine.a、libupvqe.a
【注意】
- 协议类型指定该通道的编码协议，具体内容请见音频编解码协议。
- 表1中列举的编解码协议只支持16bit线性PCM音频数据处理，如果输入帧来自AI，建议配置AI设备公共属性时将扩展标志置为1，使得AI数据由8bit自动扩展到16bit。
- 语音帧结构如表1所示。
- 音频编码的部分属性需要与输入的音频数据属性相匹配，例如采样率、帧点数等。
- buffer大小以帧为单位，取值范围：[2, OT_MAX_AUDIO_FRAME_NUM]，建议配置为10以上，过小的buffer配置可能导致丢帧等异常。
- 在通道未被创建时才能使用此接口，如果通道已经被创建，则返回通道已经创建的错误。
【举例】
td_s32 ret;
ot_aenc_chn_attr aenc_attr;
ot_aenc_attr_adpcm adpcm_aenc;
ot_audio_dev ai_dev = 0;
ot_ai_chn ai_chn = 0;
ot_aenc_chn aenc_chn = 0;
ot_audio_frame audio_frame;
ot_audio_stream audio_stream;
ot_mpp_chn src_chn, dest_chn;
aenc_attr.type = OT_PT_ADPCMA; /* ADPCM */
aenc_attr.buf_size = 10;
aenc_attr.value = &adpcm_aenc;
adpcm_aenc.adpcm_type = OT_ADPCM_TYPE_DVI4;
/* create aenc chn */
ret = ss_mpi_aenc_create_chn(aenc_chn, &aenc_attr);
if (ret != TD_SUCCESS) {
printf("create aenc chn %d err:0x%x\n", aenc_chn,ret);
return ret;
}
/* bind AENC to AI channel */
src_chn.mod_id = OT_ID_AI;
src_chn.dev_id = ai_dev;
src_chn.chn_id = ai_chn;
dest_chn.mod_id = OT_ID_AENC;
dest_chn.dev_id = 0;
dest_chn.chn_id = aenc_chn;
ret = ss_mpi_sys_bind(&src_chn, &dest_chn);
if (ret != TD_SUCCESS) {
return ret;
}
/* get stream from aenc chn */
ret = ss_mpi_aenc_get_stream(aenc_chn, &audio_stream);
if (ret != TD_SUCCESS) {
printf("get stream from aenc chn %d fail \n", aenc_chn);
return ret;
}
/* deal with audio stream */
/* release audio stream */
ret = ss_mpi_aenc_release_stream(aenc_chn, &audio_stream);
if (ret != TD_SUCCESS ) {
return ret;
}
/* destroy aenc chn */
ret = ss_mpi_aenc_destroy_chn(aenc_chn);
if (ret != TD_SUCCESS) {
return ret;
}
ss_mpi_aenc_destroy_chn
【描述】
销毁音频编码通道。
【语法】
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM)。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libvoice_engine.a、libupvqe.a
【注意】
- 通道未创建的情况下调用此接口会返回成功。
- 如果正在获取/释放码流或者发送帧时销毁该通道，则会返回失败，用户同步处理时需要注意。
【举例】
请参见ss_mpi_aenc_create_chn的举例。
【相关主题】
无
ss_mpi_aenc_send_frame
【描述】
发送音频编码音频帧。
【语法】
td_s32 ss_mpi_aenc_send_frame(ot_aenc_chn aenc_chn, const ot_audio_frame *frame, const ot_aec_frame *aec_frame);
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM) |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libupvqe.a
【注意】
- 音频编码发送码流是非阻塞接口，如果音频码流缓存满，则直接返回失败。
- 该接口用于用户主动发送音频帧进行编码，如果AENC通道已经通过系统绑定（ss_mpi_sys_bind）接口与AI绑定，不需要也不建议调此接口。
- 调用该接口发送音频编码音频帧时，必须先创建对应的编码通道。
【举例】
无。
【相关主题】
无。
ss_mpi_aenc_get_stream
【描述】
获取编码后码流。
【语法】
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM)。 |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 必须创建通道后才可能获取码流，否则直接返回失败，如果在获取码流过程中销毁通道则会立刻返回失败。
- milli_sec的值必须大于等于-1，等于-1时采用阻塞模式获取数据，等于0时采用非阻塞模式获取数据，大于0时，阻塞milli_sec毫秒后，没有数据则返回超时并报错。
-
直接获取AI原始音频数据的方法
创建一路AENC通道，编码协议类型设置为OT_PT_LPCM，绑定AI通道后，从此AENC通道获取的音频数据即AI原始数据。
【举例】
请参见ss_mpi_aenc_create_chn的举例。
【相关主题】
无
ss_mpi_aenc_release_stream
【描述】
释放从音频编码通道获取的码流。
【语法】
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM) |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libvoice_engine.a
【注意】
- 码流最好能够在使用完之后立即释放，如果不及时释放，会导致编码过程阻塞。
- 释放的码流必须是从该通道获取的码流，不得对码流信息结构体进行任何修改，否则会导致码流不能释放，使此码流buffer丢失，甚至导致程序异常。
- 释放码流时必须保证通道已经被创建，否则直接返回失败，如果在释放码流过程中销毁通道则会立刻返回失败。
【举例】
请参见ss_mpi_aenc_create_chn的举例。
【相关主题】
无
ss_mpi_aenc_get_fd
【描述】
获取音频编码通道号对应的设备文件句柄。
【语法】
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM) |
【返回值】
【需求】
- 头文件：ot_common_aio.h、ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
ss_mpi_aenc_register_encoder
【描述】
注册编码器。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 用户通过传入编码器属性结构体，向AENC模块注册一个编码器，并返回注册句柄，用户可以最后通过注册句柄来注销该编码器。
- AENC模块最大可注册20个编码器，且自身已注册LPCM、G711.a、G711.u、G726、ADPCM五个编码器。
- 同一种编码协议不允许重复注册编码器，例如假如已注册G726编码器，不允许另外再注册一个G726编码器。
【举例】
无。
ss_mpi_aenc_unregister_encoder
【描述】
注销编码器。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 通常不需要注销编码器。
- 注销编码器前，需要先销毁通过该编码器创建的所有编码通道，未销毁或者销毁过程中调用此接口将返回报错。
【举例】
无。
ss_mpi_aenc_get_stream_buf_info
【描述】
获取音频码流buffer相关信息。
【语法】
td_s32 ss_mpi_aenc_get_stream_buf_info(ot_aenc_chn aenc_chn, ot_phys_addr_t *phys_addr, td_u32 *size);
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM) |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【相关主题】
无。
ss_mpi_aenc_set_mute
【描述】
设置音频编码通道静音状态。
【语法】
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM) |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【相关主题】
无。
ss_mpi_aenc_get_mute
【描述】
获取音频编码通道静音状态。
【语法】
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM) |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无。
【相关主题】
无。
ss_mpi_aenc_clr_chn_buf
【描述】
清除音频编码通道中当前的音频数据缓存。
【语法】
【参数】
|
取值范围：[0, OT_AENC_MAX_CHN_NUM) |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aenc.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 要求编码通道已经被创建，如果通道未被创建则返回通道不存在错误码。
- 使用该接口会同时清除未编码的音频帧和已编码的音频流缓存。
【相关主题】
无。
音频解码
音频解码主要实现创建解码通道、发送音频码流解码及获取解码后音频帧等功能。
该功能模块提供以下MPI：
- ss_mpi_adec_create_chn：创建音频解码通道。
- ss_mpi_adec_destroy_chn：销毁音频解码通道。
- ss_mpi_adec_send_stream：发送音频码流到音频解码通道。
- ss_mpi_adec_clr_chn_buf：清除ADEC通道中当前的音频数据缓存。
- ss_mpi_adec_register_decoder：注册解码器
- ss_mpi_adec_unregister_decoder：注销解码器。
- ss_mpi_adec_get_frame：获取音频解码帧数据。
- ss_mpi_adec_release_frame：释放音频解码帧数据。
- ss_mpi_adec_send_end_of_stream：向解码器发送码流结束标识符，并清除码流buffer。
- ss_mpi_adec_query_chn_status：查询ADEC通道中当前的音频数据缓存状态。
- ss_mpi_adec_get_frame_info：获取音频解码帧信息。
ss_mpi_adec_create_chn
【描述】
创建音频解码通道。
【语法】
【参数】
|
取值范围：[0, OT_ADEC_MAX_CHN_NUM) |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libvoice_engine.a
【注意】
- 协议类型指定了该通道的解码协议，具体内容请见音频编解码协议。
- 音频解码的部分属性需要与输出设备属性相匹配，例如采样率、帧点数等。
- buffer大小以帧为单位，取值范围是[2, OT_MAX_AUDIO_FRAME_NUM]，建议配置为10以上，过小的buffer配置可能导致丢帧等异常。
- 在通道未创建前（或销毁后）才能使用此接口，如果通道已经被创建，则返回通道已经创建。
【举例】
td_s32 ret;
ot_adec_chn_attr adec_attr;
ot_adec_attr_adpcm adpcm_attr;
ot_adec_chn ad_chn = 0;
ot_audio_stream audio_stream;
ot_audio_dev ao_dev = 0;
ot_ao_chn ao_chn = 0;
ot_mpp_chn src_chn;
ot_mpp_chn dest_chn;
adec_attr.type = OT_PT_ADPCMA;
adec_attr.buf_size = 10;
adec_attr.mode = OT_ADEC_MODE_STREAM;
adec_attr.value = &adpcm_attr;
adpcm_attr.adpcm_type = OT_ADPCM_TYPE_DVI4;
/* create adec chn */
ret = ss_mpi_adec_create_chn(ad_chn, &adec_attr);
if (ret != TD_SUCCESS) {
printf("create adec chn %d err:0x%x\n", ad_chn, ret);
return ret;
}
/* bind ADEC to AO channel */
src_chn.mod_id = OT_ID_ADEC;
src_chn.dev_id = 0;
src_chn.chn_id = ad_chn ;
dest_chn.mod_id = OT_ID_AO;
dest_chn.dev_id = ao_dev;
dest_chn.chn_id = ao_chn;
ret = ss_mpi_sys_bind(&src_chn, &dest_chn);
if (ret != TD_SUCCESS) {
printf(“bind adec chn %d to ao(%d, %d) error:0x%x\n”, ad_chn, ao_dev, ao_chn, ret);
return ret;
}
/* get audio stream from network or file */
/* send audio stream to adec chn */
ret = ss_mpi_adec_send_stream(ad_chn, &audio_stream);
if (ret != TD_SUCCESS) {
printf("send stream to adec fail\n");
return ret;
}
/* destroy adec chn */
ret = ss_mpi_adec_destroy_chn(ad_chn);
if (ret != TD_SUCCESS) {
return ret;
}
ss_mpi_adec_destroy_chn
【描述】
销毁音频解码通道。
【语法】
【参数】
|
取值范围：[0, OT_ADEC_MAX_CHN_NUM)。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libvoice_engine.a
【注意】
- 通道未创建的情况下调用此接口会返回成功。
- 如果正在获取/释放码流或者发送帧，销毁该通道则这些操作都会立即返回失败。
【举例】
请参见ss_mpi_adec_create_chn的举例。
【相关主题】
无。
ss_mpi_adec_send_stream
【描述】
向音频解码通道发送码流。
【语法】
【参数】
|
取值范围：[0, OT_ADEC_MAX_CHN_NUM) |
||
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a、libvoice_engine.a
【注意】
-
创建解码通道时可以指定解码方式为pack方式或stream方式。
- pack方式用于确定码流包为一帧的情况下，比如从AENC直接获取的码流，从文件读取确切知道一帧边界（语音编码码流长度固定，很容易确定边界）的码流，效率较高。
- stream方式用于不确定码流包为一帧的情况下，效率较低，且可能会有延迟。
-
LPCM解码只支持pack方式；其他音频格式的解码两种方式都支持。
- 发送数据时必须保证通道已经被创建，否则直接返回失败，如果在送数据过程中销毁通道则会立刻返回失败。
- 支持阻塞或非阻塞方式发送码流。
- 当阻塞方式发送码流时，如果用于缓存解码后的音频帧的Buffer满，则此接口调用会被阻塞，直至解码后的音频帧数据被取走，或ADEC通道被销毁。
- 确保发送给ADEC通道的码流数据的正确性，否则可能引起解码器异常退出。
【举例】
请参见ss_mpi_adec_create_chn的举例。
【相关主题】
无。
ss_mpi_adec_clr_chn_buf
【描述】
清除ADEC通道中当前的音频数据缓存。
【语法】
【参数】
|
取值范围：[0, OT_ADEC_MAX_CHN_NUM)。 |
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_aio.h、ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 要求解码通道已经被创建，如果通道未被创建则返回通道不存在错误码。
- 使用本接口时，不建议使用stream方式解码。使用stream方式解码进行清除缓存操作时，用户需要确保清除完缓存后，发送给解码器的数据必须是完整的一帧码流，否则可能导致解码器不能正常工作。
- 无论是否使用stream方式解码，都要确保送数据解码的操作和清除缓存的操作之间的同步。
【举例】
无。
【相关主题】
无。
ss_mpi_adec_register_decoder
【描述】
注册解码器。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 用户通过传入解码器属性结构体，向ADEC模块注册一个解码器，并返回注册句柄，用户可以最后通过注册句柄来注销该解码器。
- ADEC模块最大可注册20个解码器，且自身已注册LPCM、G711a、G711u、G726、ADPCM五个解码器。
- 同一种解码协议不允许重复注册解码器，例如假如已注册G726解码器，不允许另外再注册一个G726解码器。
【举例】
无。
【相关主题】
无
ss_mpi_adec_unregister_decoder
【描述】
注销解码器。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 通常不需要注销解码器。
- 注销解码器前，需要先销毁通过该解码器创建的所有解码通道，未销毁或者销毁过程中调用此接口将返回报错。
【举例】
无
【相关主题】
无
ss_mpi_adec_get_frame
【描述】
获取音频解码帧数据。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 必须在ADEC通道创建之后调用。
- 使用本接口获取解码帧数据时，建议发送码流时按帧发送。
- 使用本接口获取音频帧数据时，如果发送码流按流发送，请务必保证获取解码帧数据的及时性，否则会有异常。
- 使用本接口获取音频数据时，请解除ADEC与AO的绑定关系，否则获取到的帧是不连续的。
【举例】
无。
【相关主题】
无。
ss_mpi_adec_release_frame
【描述】
释放获取到的音频解码帧数据。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 必须在ADEC通道创建之后调用。
- 本接口必须与接口ss_mpi_adec_get_frame配合使用。
【举例】
无。
【相关主题】
无。
ss_mpi_adec_send_end_of_stream
【描述】
向解码器发送码流结束标识符，并清除码流buffer。
【语法】
【参数】
|
TD_FALSE：延时清除。不会立即清除解码器内部的缓存数据，解码会继续进行，直到剩余buffer不足一帧数据时进行清除操作。 |
【返回值】
【需求】
- 头文件：ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
无
【举例】
无
ss_mpi_adec_query_chn_status
【描述】
查询ADEC通道中当前的音频数据缓存状态。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 在ADEC通道成功启用后再调用此接口。
- 查询解码码流结束状态时，此接口还应该与ss_mpi_adec_send_end_of_stream接口配合使用，否则查询到的码流结束状态可能会不正确。
【举例】
无
ss_mpi_adec_get_frame_info
【描述】
获取音频解码帧信息。
【语法】
【参数】
【返回值】
失败，其值为错误码。 |
【需求】
- 头文件：ot_common_adec.h、ss_mpi_audio.h
- 库文件：libss_mpi_audio.a
【注意】
- 必须在ADEC通道创建之后调用。
- decode_frame_info须由调用者保证地址和长度有效，否则会出现访问异常。
- 对于使用LPCM、G711a、G711u、G726、ADPCM内置解码器的解码通道，调用本接口无效，默认返回成功。
- 对于使用外置解码器的解码通道，本接口内部会调用外置解码器中获取音频帧信息的函数指针并返回结果，详细内容请参见《音频组件API参考》。
【举例】
无
内置Audio Codec
内置Audio Codec主要通过ioctl提供对硬件设备的操作。在提供的ioctl的cmd中，有些cmd用户可以不需要调用，直接使用模块加载时的默认配置即可。ioctl调用实现的是对内置Audio Codec寄存器的读写。acodec驱动加载后需要一定时间才能完成初始化，在未完成初始化前调用除OT_ACODEC_QUERY_STATUS外的其余接口会报错，可通过该接口查询是否已初始化完毕。
内置Audio Codec标准功能cmd
- OT_ACODEC_SOFT_RESET_CTRL：将Codec恢复为默认设置。
- OT_ACODEC_SET_I2S1_FS：设置I2S1接口采样率。
- OT_ACODEC_SET_INPUT_VOLUME：输入总音量控制。
- OT_ACODEC_GET_INPUT_VOLUME：获取输入总音量。
- OT_ACODEC_SET_OUTPUT_VOLUME：输出总音量控制。
- OT_ACODEC_GET_OUTPUT_VOLUME：获取输出总音量。
- OT_ACODEC_SET_MIXER_MIC：输入声道选择。
- OT_ACODEC_SET_GAIN_MICL：左声道输入的模拟增益控制。
- OT_ACODEC_SET_GAIN_MICR：右声道输入的模拟增益控制。
- OT_ACODEC_SET_DACL_VOLUME：左声道输出音量控制。
- OT_ACODEC_SET_DACR_VOLUME：右声道输出音量控制。
- OT_ACODEC_SET_ADCL_VOLUME：左声道输入音量控制。
- OT_ACODEC_SET_ADCR_VOLUME：右声道输入音量控制。
- OT_ACODEC_SET_MICL_MUTE：左声道输入静音控制。
- OT_ACODEC_SET_MICR_MUTE：右声道输入静音控制。
- OT_ACODEC_SET_DACL_MUTE：左声道输出静音控制。
- OT_ACODEC_SET_DACR_MUTE：右声道输出静音控制。
- OT_ACODEC_DAC_SOFT_MUTE：输出软静音控制。
- OT_ACODEC_DAC_SOFT_UNMUTE：输出软撤销静音控制。
- OT_ACODEC_ENABLE_BOOSTL：左声道boost模拟增益控制。
- OT_ACODEC_ENABLE_BOOSTR：右声道boost模拟增益控制。
- OT_ACODEC_GET_GAIN_MICL：获取模拟左声道输入的增益。
- OT_ACODEC_GET_GAIN_MICR：获取模拟右声道输入的增益。
- OT_ACODEC_GET_DACL_VOLUME：获取左声道输出的音量控制。
- OT_ACODEC_GET_DACR_VOLUME：获取右声道输出的音量控制。
- OT_ACODEC_GET_ADCL_VOLUME：获取左声道输入的音量控制。
- OT_ACODEC_GET_ADCR_VOLUME：获取右声道输入的音量控制。
- OT_ACODEC_SET_PD_DACL：左声道输出的下电控制。
- OT_ACODEC_SET_PD_DACR：右声道输出的下电控制。
- OT_ACODEC_SET_PD_ADCL：左声道输入的下电控制。
- OT_ACODEC_SET_PD_ADCR：右声道输入的下电控制。
- OT_ACODEC_SET_PD_LINEINL：左声道LINEIN输入的下电控制。
- OT_ACODEC_SET_PD_LINEINR：右声道LINEIN输入的下电控制。
OT_ACODEC_SOFT_RESET_CTRL
【描述】
将Codec恢复为默认设置。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
OT_ACODEC_SET_I2S1_FS
【描述】
设置I2S1接口采样率。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 必须在对接ACODEC的AI或AO设备使能之后调用，否则会报错。
- 设置的采样率必须与对接ACODEC的AI或AO设备采样率一致，否则会报错，且ACODEC无法正常工作。
【举例】
ot_acodec_fs i2s_fs_sel;
i2s_fs_sel = OT_ACODEC_FS_48000;
if (ioctl(acodec_fd, OT_ACODEC_SET_I2S1_FS, &i2s_fs_sel)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_INPUT_VOLUME
【描述】
输入总音量控制。此接口依据优先调整模拟增益的原则，把用户期望设置的总增益分解成模拟增益和数字增益，分别配置到模拟增益控制寄存器和数字增益控制寄存器。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- Hi3519DV500/Hi3516CV610输入音量范围为[-78, 80]，包括模拟增益和数字增益，赋值越大，音量越大。赋值为80时，音量最大，为80dB，赋值为-78时，音量最小，为静音。调节时左右声道一起生效。建议调节范围限制为[0, 50]中的偶数值，此范围只调节模拟增益，这样引入的噪声最小，能够更好的保证声音质量。
- 当使用了RecordVQE的HDR功能，且HDR功能配置为自动模式时，HDR算法会根据输入音量的大小动态修改acodec的模拟增益。
【举例】
int volume;
volume = 20;
if (ioctl(acodec_fd, OT_ACODEC_SET_INPUT_VOLUME, &volume)) {
printf("ioctl err!\n");
}
OT_ACODEC_GET_INPUT_VOLUME
【描述】
获取输入总音量。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
该接口须与OT_ACODEC_SET_INPUT_VOLUME接口搭配使用，不支持获取通过其它音量设置接口配置之后的音量。
【举例】
OT_ACODEC_SET_OUTPUT_VOLUME
【描述】
输出总音量控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
输出音量范围为[-121, 6]，赋值越大，音量越大。赋值为6时，音量最大，为6dB，赋值为-121时，音量最小，为静音。调节时左右声道一起生效。此接口调整的为数字增益，建议不要赋值太大，以免引入噪声。
【举例】
int volume;
volume = 0;
if (ioctl(acodec_fd, OT_ACODEC_SET_OUTPUT_VOLUME, &volume)) {
printf("ioctl err!\n");
}
OT_ACODEC_GET_OUTPUT_VOLUME
【描述】
获取输出总音量。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
OT_ACODEC_SET_MIXER_MIC
【描述】
输入方式选择。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
Hi3519DV500/Hi3516CV610的arg取值范围：[0, 2]，默认选择IN1单端输入。
【解决方案差异】
|
IN0单端输入：左声道对应AC_IN0L_P，右声道对应AC_IN0L_N。 |
【举例】
ot_acodec_mixer mixer_mic_ctrl;
mixer_mic_ctrl = OT_ACODEC_MIXER_IN0;
if (ioctl(acodec_fd, OT_ACODEC_SET_MIXER_MIC, &mixer_mic_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_GAIN_MICL
【描述】
左声道输入的模拟增益控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 在使用无源音频信号输入时，需适当的增大模拟增益。
- Hi3519DV500/Hi3516CV610的模拟增益范围为[0, 15]，其中0到15按2db递增，0对应0db，15对应最大增益30db。
【举例】
unsigned int gain_mic;
gain_mic = 0xa;
if (ioctl(acodec_fd, OT_ACODEC_SET_GAIN_MICL, &gain_mic)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_GAIN_MICR
【描述】
右声道输入的模拟增益控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 在使用无源音频信号输入时，需适当的增大模拟增益。
- Hi3519DV500/Hi3516CV610的模拟增益范围为[0, 15]，其中0到15按2db递增，0对应0db，15对应最大增益30db。
【举例】
unsigned int gain_mic;
gain_mic = 0x0;
if (ioctl(acodec_fd, OT_ACODEC_GET_GAIN_MICR, &gain_mic)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_DACL_VOLUME
【描述】
左声道输出音量控制。
【语法】
【参数】
ot_acodec_volume_ctrl 结构体指针 |
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
左声道输出音量范围：[0, 127]，步长为1dB，赋值越大，音量越小。赋值为0时，音量最大，为6db，赋值为127时，音量最小，为静音。
【举例】
ot_acodec_volume_ctrl volume_ctrl;
volume_ctrl.volume_ctrl_mute = 0x0;
volume_ctrl.volume_ctrl = 0x06;
if (ioctl(acodec_fd, OT_ACODEC_SET_DACL_VOLUME, &volume_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_DACR_VOLUME
【描述】
右声道输出音量控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
右声道输出音量范围：[0, 127]，步长为1dB，赋值越大，音量越小。赋值为0时，音量最大，为6db，赋值为127时，音量最小，为静音。
【举例】
ot_acodec_volume_ctrl volume_ctrl;
volume_ctrl.volume_ctrl_mute = 0x0;
volume_ctrl.volume_ctrl = 0x06;
if (ioctl(acodec_fd, OT_ACODEC_SET_DACR_VOLUME, &volume_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_ADCL_VOLUME
【描述】
左声道输入音量控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
左声道输入音量范围：[0, 127]，赋值越大，音量越小。赋值为0时，音量最大，为30db，赋值为127时，音量最小，为-97db。
【举例】
ot_acodec_volume_ctrl volume_ctrl;
volume_ctrl.volume_ctrl_mute = 0x0;
volume_ctrl.volume_ctrl = 0x06;
if (ioctl(acodec_fd, OT_ACODEC_SET_ADCL_VOLUME, &volume_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_ADCR_VOLUME
【描述】
右声道输入音量控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
右声道输入音量范围：[0, 127]，赋值越大，音量越小。赋值为0时，音量最大，为30db，赋值为127时，音量最小，为-97db。
【举例】
ot_acodec_volume_ctrl volume_ctrl;
volume_ctrl.volume_ctrl_mute = 0x0;
volume_ctrl.volume_ctrl = 0x06;
if (ioctl(acodec_fd, OT_ACODEC_SET_ADCR_VOLUME, &volume_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_MICL_MUTE
【描述】
左声道输入静音控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int mute_ctrl;
mute_ctrl = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SET_MICL_MUTE, &mute_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_MICR_MUTE
【描述】
右声道输入静音控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int mute_ctrl;
mute_ctrl = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SET_MICR_MUTE, &mute_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_DACL_MUTE
【描述】
左声道输出静音控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int mute_ctrl;
mute_ctrl = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SET_DACL_MUTE, &mute_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_DACR_MUTE
【描述】
右声道输出静音控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int mute_ctrl;
mute_ctrl = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SET_DACR_MUTE, &mute_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_DAC_SOFT_MUTE
【描述】
输出软静音控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int soft_mute_ctrl;
soft_mute_ctrl = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_DAC_SOFT_MUTE, &soft_mute_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_DAC_SOFT_UNMUTE
【描述】
输出软撤销静音控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int soft_mute_ctrl;
soft_mute_ctrl = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_DAC_SOFT_UNMUTE, &soft_mute_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_ENABLE_BOOSTL
【描述】
左声道boost模拟增益控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int enable_boostl;
enable_boostl = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_ENABLE_BOOSTL, &enable_boostl)) {
printf("ioctl err!\n");
}
OT_ACODEC_ENABLE_BOOSTR
【描述】
右声道boost模拟增益控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int enable_boostr;
enable_boostr = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_ENABLE_BOOSTR, &enable_boostr)) {
printf("ioctl err!\n");
}
OT_ACODEC_GET_GAIN_MICL
【描述】
获取模拟左声道输入的增益。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int gain_mic;
if (ioctl(acodec_fd, OT_ACODEC_GET_GAIN_MICL, &gain_mic)) {
printf("ioctl err!\n");
}
OT_ACODEC_GET_GAIN_MICR
【描述】
获取模拟右声道输入的增益。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int gain_mic;
if (ioctl(acodec_fd, OT_ACODEC_GET_GAIN_MICR, &gain_mic)) {
printf("ioctl err!\n");
}
OT_ACODEC_GET_DACL_VOLUME
【描述】
获取左声道输出的音量控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
ot_acodec_volume_ctrl volume_ctrl;
if (ioctl(acodec_fd, OT_ACODEC_GET_DACL_VOLUME, &volume_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_GET_DACR_VOLUME
【描述】
获取右声道输出的音量控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
ot_acodec_volume_ctrl volume_ctrl;
if (ioctl(acodec_fd, OT_ACODEC_GET_DACR_VOLUME, &volume_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_GET_ADCL_VOLUME
【描述】
获取左声道输入的音量控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
ot_acodec_volume_ctrl volume_ctrl;
if (ioctl(acodec_fd, OT_ACODEC_GET_ADCL_VOLUME, &volume_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_GET_ADCR_VOLUME
【描述】
获取右声道输入的音量控制。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
ot_acodec_volume_ctrl volume_ctrl;
if (ioctl(acodec_fd, OT_ACODEC_GET_ADCR_VOLUME, &volume_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_PD_DACL
【描述】
左声道输出的下电控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
不使用DAC时，可以调用此接口，将DACL下电。
【举例】
unsigned int pd_ctrl;
pd_ctrl = 0x01;
if (ioctl(acodec_fd, OT_ACODEC_SET_PD_DACL, &pd_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_PD_DACR
【描述】
右声道输出的下电控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
不使用DAC时，可以调用此接口，将DACR下电。
【举例】
unsigned int pd_ctrl;
pd_ctrl = 0x01
if (ioctl(acodec_fd, OT_ACODEC_SET_PD_DACR, &pd_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_PD_ADCL
【描述】
左声道输入的下电控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
不使用ADC时，可以调用此接口，将ADCL下电。
【举例】
unsigned int pd_ctrl;
pd_ctrl = 0x01;
if (ioctl(acodec_fd, OT_ACODEC_SET_PD_ADCL, &pd_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_PD_ADCR
【描述】
右声道输入的下电控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
不使用ADC时，可以调用此接口，将ADCR下电。
【举例】
unsigned int pd_ctrl;
pd_ctrl = 0x01;
if (ioctl(acodec_fd, OT_ACODEC_SET_PD_ADCR, &pd_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_PD_LINEINL
【描述】
左声道LINEIN输入的下电控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
不使用LINEIN输入时，可以调用此接口，将LINEINL下电。
【举例】
unsigned int lineinl_pd_ctrl;
lineinl_pd_ctrl = 0x01;
if (ioctl(acodec_fd, OT_ACODEC_SET_PD_LINEINL, &lineinl_pd_ctrl)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_PD_LINEINR
【描述】
右声道LINEIN输入的下电控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
不使用LINEIN输入时，可以调用此接口，将LINEINR下电。
【举例】
unsigned int lineinr_pd_ctrl;
lineinr_pd_ctrl = 0x01;
if (ioctl(acodec_fd, OT_ACODEC_SET_PD_LINEINR, &lineinr_pd_ctrl)) {
printf("ioctl err!\n");
}
扩展功能cmd
- OT_ACODEC_SELECT_DAC_CLK：设置DAC的工作时钟沿。
- OT_ACODEC_SELECT_ADC_CLK：设置ADC的工作时钟沿。
- OT_ACODEC_SELECT_ANA_MCLK：设置模拟部分和数字部分的工作时钟沿。
- OT_ACODEC_DACL_SELECT_TRACK：设置DACL选择左声道或右声道。
- OT_ACODEC_DACR_SELECT_TRACK：设置DACR选择左声道或右声道。
- OT_ACODEC_ADCL_SELECT_TRACK：设置ADCL选择左声道或右声道。
- OT_ACODEC_ADCR_SELECT_TRACK：设置ADCR选择左声道或右声道。
- OT_ACODEC_SET_DAC_DE_EMPHASIS：DAC的去加重滤波控制。
- OT_ACODEC_SET_ADC_HP_FILTER：ADC的高通滤波控制。
- OT_ACODEC_DAC_SOFT_MUTE_RATE：DAC软静音速率控制。
- OT_ACODEC_SET_I2S1_DATA_WIDTH：I2S1数据接口位宽。
- OT_ACODEC_QUERY_STATUS：查询当前状态。
- OT_ACODEC_RESUME：恢复ACODEC
- OT_ACODEC_SUSPEND：挂起ACODEC
OT_ACODEC_SELECT_DAC_CLK
【描述】
设置DAC的工作时钟沿。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int clk_select;
clk_select = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SELECT_DAC_CLK, &clk_select)) {
printf("ioctl err!\n");
}
OT_ACODEC_SELECT_ADC_CLK
【描述】
设置ADC的工作时钟沿。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int clk_select;
clk_select = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SELECT_ADC_CLK, &clk_select)) {
printf("ioctl err!\n");
}
OT_ACODEC_SELECT_ANA_MCLK
【描述】
设置模拟部分和数字部分的工作时钟沿。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int clk_select;
clk_select = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SELECT_ANA_MCLK, &clk_select)) {
printf("ioctl err!\n");
}
OT_ACODEC_DACL_SELECT_TRACK
【描述】
设置DACL选择左声道或右声道。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 该接口的作用是控制原始左声道数据的输出音轨设置。当没有调用该接口时，默认选择0，即最终以左声道输出。
- 相比OT_ACODEC_DACR_SELECT_TRACK，OT_ACODEC_DACL_SELECT_TRACK优先级更高。
- 当OT_ACODEC_DACL_SELECT_TRACK的入参与OT_ACODEC_DACR_SELECT_TRACK一致时，最终输出的数据仅入参中指定的声道有效，且其数据来源为原始左声道。例如OT_ACODEC_DACL_SELECT_TRACK和OT_ACODEC_DACR_SELECT_TRACK同时选择了1，则最终输出的数据仅右声道有效，且其数据来源于原来的左声道。
【举例】
unsigned int track_select;
track_select = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_DACL_SELECT_TRACK, &track_select)) {
printf("ioctl err!\n");
}
OT_ACODEC_DACR_SELECT_TRACK
【描述】
设置DACR选择左声道或右声道。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 该接口的作用是控制原始右声道数据的输出音轨设置。当没有调用该接口时，默认选择1，即最终以右声道输出。
- 相比OT_ACODEC_DACL_SELECT_TRACK，OT_ACODEC_DACR_SELECT_TRACK的优先级较低。
- 当zh-cn_topic_0000001370930389.html的入参与OT_ACODEC_DACR_SELECT_TRACK一致时，最终输出的数据仅入参中指定的声道有效，且其数据来源为原始左声道。例如zh-cn_topic_0000001370930389.html和OT_ACODEC_DACR_SELECT_TRACK同时选择了0，则最终输出的数据仅左声道有效，且其数据来源于原来的左声道。
【举例】
unsigned int track_select;
track_select = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_DACR_SELECT_TRACK, &track_select) {
printf("ioctl err!\n");
}
OT_ACODEC_ADCL_SELECT_TRACK
【描述】
设置ADCL选择左声道或右声道。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 该接口的作用是控制原始左声道数据的输出音轨设置。当没有调用该接口时，默认选择0，即最终以左声道输出。
- 相比OT_ACODEC_ADCR_SELECT_TRACK，OT_ACODEC_ADCL_SELECT_TRACK的优先级更高。
- 当OT_ACODEC_ADCL_SELECT_TRACK的入参与OT_ACODEC_ADCR_SELECT_TRACK一致时，最终输出的数据仅入参中指定的声道有效，且其数据来源为原始左声道。例如OT_ACODEC_ADCL_SELECT_TRACK和OT_ACODEC_ADCR_SELECT_TRACK同时选择了1，则最终输出的数据仅右声道有效，且其数据来源于原来的左声道。
【举例】
unsigned int track_select;
track_select = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_ADCL_SELECT_TRACK, &track_select)) {
printf("ioctl err!\n");
}
OT_ACODEC_ADCR_SELECT_TRACK
【描述】
设置ADCR选择左声道或右声道。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 该接口的作用是控制原始右声道数据的输出音轨设置。当没有调用该接口时，默认选择1，即最终以右声道输出。
- 相比OT_ACODEC_ADCL_SELECT_TRACK，OT_ACODEC_ADCR_SELECT_TRACK的优先级较低。
- 当OT_ACODEC_ADCL_SELECT_TRACK的入参与OT_ACODEC_ADCR_SELECT_TRACK一致时，最终输出的数据仅入参中指定的声道有效，且其数据来源为原始左声道。例如OT_ACODEC_ADCL_SELECT_TRACK和OT_ACODEC_ADCR_SELECT_TRACK同时选择了0，则最终输出的数据仅左声道有效，且其数据来源于原来的左声道。
【举例】
unsigned int track_select;
track_select = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_ADCR_SELECT_TRACK, &track_select)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_DAC_DE_EMPHASIS
【描述】
DAC的去加重滤波控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int dac_deemphasis;
dac_deemphasis = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SET_DAC_DE_EMPHASIS, &dac_deemphasis)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_ADC_HP_FILTER
【描述】
ADC的高通滤波控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int adc_hpf;
adc_hpf = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_SET_ADC_HP_FILTER, &adc_hpf)) {
printf("ioctl err!\n");
}
OT_ACODEC_DAC_SOFT_MUTE_RATE
【描述】
DAC软静音速率控制。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int soft_mute_rate;
soft_mute_rate = 0x1;
if (ioctl(acodec_fd, OT_ACODEC_DAC_SOFT_MUTE_RATE, &soft_mute_rate)) {
printf("ioctl err!\n");
}
OT_ACODEC_SET_I2S1_DATA_WIDTH
【描述】
I2S1数据接口位宽。
【语法】
【参数】
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
无。
【举例】
unsigned int i2s_data_width;
i2s_data_width = 0x0;
if (ioctl(acodec_fd, OT_ACODEC_SET_I2S1_DATA_WIDTH, &i2s_data_width)) {
printf("ioctl err!\n");
}
OT_ACODEC_QUERY_STATUS
【描述】
查询当前状态。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 加载acodec驱动后，需要一段时间进行初始化，Normal模式下为100ms，Fast模式下为10ms，Nice模式下为300ms。
- 该接口的作用是查询ACODEC的当前状态。
- 在未完成初始化时，其获取到的状态是0，即未使能；在已完成初始化时，其获取到的状态是1，即已使能。
【举例】
unsigned int status;
if (ioctl(acodec_fd, OT_ACODEC_QUERY_STATUS, &status)) {
printf("ioctl err!\n");
}
OT_ACODEC_RESUME
【描述】
恢复ACODEC，使其上电。
【语法】
【参数】
|
参数指向的值范围[0, 2]，详见模块参数init_mode释义。
|
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 该接口适用于低功耗音频业务场景，ACODEC模块由下电状态恢复，切换为上电状态，其他场景下不需要调用该接口。
- 当ACODEC驱动加载后，ACODEC会执行内部上电流程切换成上电状态，不需要调用该接口。
- 当ACODEC已处于上电状态时，不支持再调用该接口。
- Hi3519DV500不支持该接口。
【举例】
OT_ACODEC_SUSPEND
【描述】
挂起ACODEC，使其下电。
【语法】
【参数】
【返回值】
【需求】
头文件：ot_acodec.h
【注意】
- 该接口适用于低功耗音频业务场景，ACODEC模块由上电状态进入休眠，切换为下电状态，其他场景下不需要调用该接口。
- 当ACODEC驱动卸载后，ACODEC会执行内部下电流程切换成下电状态，不需要调用该接口。
- 当ACODEC已处于下电状态时，不支持再调用该接口。
- Hi3519DV500不支持该接口。
【举例】
Resample
Resampler模块提供单独的重采样处理。当客户需要在上层对数据重采样时，可以使用该模块。
该功能模块提供以下MPI：
- ss_resample_create：创建一个重采样模块。
- ss_resample_process：重采样模块数据处理。
- ss_resample_destroy：销毁重采样模块。
- ss_resample_get_max_output_num：计算重采样最大输出数据。
ss_resample_create
【描述】
创建一个重采样模块。
【语法】
【参数】
|
支持的数值：8000, 11025, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 64000。 |
||
|
支持的数值：8000, 11025, 12000, 16000, 22050, 24000, 32000, 44100, 48000。 |
||
【返回值】
【需求】
- 头文件：ss_resample.h
- 库文件：libvqe_res.so
【注意】
输入采样率和输出采样率需保证不一致。
【举例】
td_s16 in_buf[80];
td_s16 *out_buf = TD_NULL;
td_void *res = TD_NULL;
res = ss_resample_create(8000, 48000, 1);
out_buf = malloc(ss_resample_get_max_output_num(res, 80) * sizeof(td_s16));
/* Write buf to in_buf and process resample */
ss_resample_process(res, in_buf , 80, out_buf);
/* Destroy Resample. */
ss_resample_destroy(res);
free(out_buf);
ss_resample_process
【描述】
处理一帧重采样数据。
【语法】
td_s32 ss_resample_process(td_void *instance, const td_s16 *in_buf, td_s32 in_samples, td_s16 *out_buf);
【参数】
【返回值】
失败，返回错误码或零 |
|
【需求】
- 头文件：ss_resample.h
- 库文件：libvqe_res.so
【注意】
- 最大输入采样点数需小于2048。
- 当重采样的输入采样率等于输出采样率的2倍时，要求输入采样点数为2的倍数，否则会导致重采样出错。
- 当重采样输入采样率为输出采样率的4倍时，要求输入采样点数为4的倍数，否则会导致重采样出错。
- 当重采样输入采样率为输出采样率的6倍时，要求输入采样点数为6的倍数，否则会导致重采样出错。
- 当重采样的输出采样率不等于输入采样率的2倍、4倍、6倍，且声道模式为立体声时，要求输入采样点数为2的倍数，否则会导致重采样出错。
【举例】
ss_resample_destroy
【描述】
销毁一个重采样模块实例。
【语法】
【参数】
【返回值】
无
【需求】
- 头文件：ss_resample.h
- 库文件：libvqe_res.so
【注意】
无
【举例】
ss_resample_get_max_output_num
【描述】
获取最大输出采样点数（每一声道）。
【语法】
【参数】
【返回值】
失败，返回错误码。 |
|
【需求】
- 头文件：ss_resample.h
- 库文件：libvqe_res.so
【注意】
- 每一声道输入采样点数需小于最大输入采样点数(2048)。
- 当重采样为上采样且声道模式为立体声时，要求输入采样点数为偶数，否则会导致获取最大输出采样点数出错。
- 当重采样为下采样、输入采样率为输出采样率的2倍或4倍或6倍、声道模式为立体声时，要求输入采样点数为偶数，否则会导致获取最大输出采样点数出错。
【举例】
数据类型
音频输入输出
音频输入输出相关数据类型、数据结构定义如下：
- OT_AIO_MAX_NUM：定义音频输入/输出设备的最大个数。
- OT_AI_DEV_MAX_NUM：定义音频输入设备的最大个数。
- OT_AO_DEV_MIN_NUM：定义音频输出设备的最小个数。
- OT_AO_DEV_MAX_NUM：定义音频输出设备的最大个数。
- OT_AIO_MAX_CHN_NUM：定义音频输入/输出设备的最大通道数。
- OT_AI_MAX_CHN_NUM：定义音频输入设备的最大通道数。
- OT_AO_MAX_CHN_NUM：定义音频输出设备的最大通道数。
- OT_AO_SYS_CHN_ID：定义音频输出设备系统音通道ID。
- OT_MAX_AUDIO_POINT_BYTES：定义单个采样点占用的最大字节数。
- OT_MAX_AO_POINT_NUM：定义AO一帧的最大采样点数。
- OT_MIN_AUDIO_POINT_NUM：定义一帧的最小采样点数。
- OT_MAX_AI_POINT_NUM：定义AI一帧的最大采样点数。
- OT_MAX_AUDIO_FRAME_LEN：定义单个音频帧的最大长度。
- OT_MAX_AUDIO_STREAM_LEN：定义单个音频流的最大长度。
- OT_AI_TALKVQE_MASK_HPF：TalkVQE HPF功能的Mask。
- OT_AI_TALKVQE_MASK_AEC：TalkVQE AEC功能的Mask。
- OT_AI_TALKVQE_MASK_AGC：TalkVQE AGC功能的Mask。
- OT_AI_TALKVQE_MASK_EQ：TalkVQE EQ功能的Mask。
- OT_AI_TALKVQE_MASK_ANR：TalkVQE ANR功能的Mask。
- OT_AI_RECORDVQE_MASK_HPF：RecordVQE HPF功能的Mask。
- OT_AI_RECORDVQE_MASK_RNR：RecordVQE RNR功能的Mask。
- OT_AI_RECORDVQE_MASK_HDR：RecordVQE HDR功能的Mask。
- OT_AI_RECORDVQE_MASK_DRC：RecordVQE DRC功能的Mask。
- OT_AI_RECORDVQE_MASK_EQ：RecordVQE EQ功能的Mask。
- OT_AI_RECORDVQE_MASK_AGC：RecordVQE AGC功能的Mask。
- OT_AI_TALKVQEV2_MASK_PNR：定义TalkVqeV2 PNR功能的Mask。
- OT_AI_TALKVQEV2_MASK_NR：定义TalkVqeV2 NR功能的Mask。
- OT_AI_TALKVQEV2_MASK_EQ：定义TalkVqeV2 EQ功能的Mask。
- OT_AI_TALKVQEV2_MASK_AGC：定义TalkVqeV2 AGC功能的Mask。
- OT_AI_TALKVQEV2_MASK_DRC：定义TalkVqeV2 DRC功能的Mask。
- OT_AI_TALKVQEV2_MASK_LIMITER：定义TalkVqeV2 LIMITER功能的Mask。
- OT_AI_TALKVQEV2_MASK_DEREVERB：定义TalkVqeV2 DEREVERB功能的Mask。
- OT_AI_TALKVQEV2_MASK_FMP：定义TalkVqeV2 FMP功能的Mask。
- OT_AI_TALKVQEV2_MASK_WNR：定义TalkVqeV2 WNR功能的Mask。
- OT_AI_TALKVQEV2_MASK_AEC：定义TalkVqeV2 AEC功能的Mask。
- OT_AI_TALKVQEV2_MASK_HS：定义TalkVqeV2 HS功能的Mask。
- OT_AO_VQE_MASK_HPF：AO VQE HPF功能的Mask。
- OT_AO_VQE_MASK_ANR：AO VQE ANR功能的Mask。
- OT_AO_VQE_MASK_AGC：AO VQE AGC功能的Mask。
- OT_AO_VQE_MASK_EQ：AO VQE EQ功能的Mask。
- OT_MAX_AUDIO_FILE_PATH_LEN：音频保存文件的路径的最大长度限制。
- OT_MAX_AUDIO_FILE_NAME_LEN：音频保存文件的名称的最大长度限制。
- OT_AUDIO_FRAME_CHN_NUM：定义存放音频数据的最大声道数。
- OT_MAX_AI_USER_FRAME_DEPTH：定义音频输入通道最大缓存帧数。
- OT_MIN_AI_USER_FRAME_DEPTH：定义音频输入通道最小缓存帧数。
- OT_VQE_EQ_BAND_NUM：定义EQ功能可调节的频段数。
- OT_VQE_DRC_SEC_NUM：定义DRC动态曲线可配置级数。
- OT_AEC_ERL_BAND_NUM：定义AEC功能ERL保护频段的数目。
- OT_AEC_ERL_BAND_VALUE_NUM：定义AEC功能ERL保护频段值的数目。
- OT_TALKVQEV2_EQ_BAND_NUM：定义TalkVqeV2 EQ功能可调节的频段数。
- ot_audio_clk_select：定义音频时钟源。
- ot_audio_sample_rate：定义音频采样率。
- ot_audio_bit_width：定义音频采样精度。
- ot_aio_mode：定义音频输入输出工作模式。
- ot_aio_i2s_type：定义设备I2S对接设备类型。
- ot_audio_snd_mode：定义音频声道模式。
- ot_audio_mod_param：定义音频模块参数结构体。
- ot_aio_attr：定义音频输入输出设备属性结构体。
- ot_ai_chn_param：定义通道参数结构体。
- ot_audio_frame：定义音频帧数据结构体。
- ot_aec_frame：定义回声抵消参考帧信息结构体。
- ot_audio_agc_cfg：定义音频自动增益控制配置信息结构体。
- ot_ai_aec_cfg：定义音频回声抵消配置信息结构体。
- ot_audio_anr_cfg：定义音频语音降噪功能配置信息结构体。
- ot_audio_hpf_freq：定义音频高通滤波截止频率。
- ot_audio_hpf_cfg：定义音频高通滤波功能配置信息结构体。
- ot_ai_rnr_cfg：定义音频录音噪声消除功能配置信息结构体。
- ot_vqe_work_state：定义声音质量增强的工作模式。
- ot_vqe_record_type：定义录音类型。
- ot_audio_eq_cfg：定义音频均衡器功能配置信息结构体。
- ot_ai_hdr_cfg：定义音频高动态范围功能配置信息结构体。
- ot_ai_drc_cfg：定义音频动态压缩控制功能配置信息结构体。
- ot_ai_talk_v2_pnr_cfg：定义音频TalkVqeV2二次降噪功能配置信息结构体。
- ot_ai_talk_v2_nr_cfg：定义音频TalkVqeV2降噪功能配置信息结构体。
- ot_ai_talk_v2_agc_cfg：定义音频TalkVqeV2自动增益控制功能配置信息结构体。
- ot_ai_talk_v2_eq_cfg：定义音频TalkVqeV2均衡器功能配置信息结构体。
- ot_ai_talk_v2_aec_cfg：定义音频TalkVqeV2回声抵消功能配置信息结构体。
- ot_ai_talk_v2_wnr_cfg: 定义音频TalkVqeV2降风噪功能配置信息结构体。
- ot_ai_talk_v2_fmp_cfg:定义音频TalkVqeV2并行处理功能配置信息结构体。
- ot_ai_talk_v2_hs_cfg:定义音频TalkVqeV2抗啸叫功能配置信息结构体。
- ot_ai_talk_vqe_cfg：定义音频输入声音质量增强（Talk）配置信息结构体。
- ot_ai_record_vqe_cfg：定义音频输入声音质量增强（Record）配置信息结构体。
- ot_ai_talk_vqe_v2_cfg：定义音频输入声音质量增强（TalkVQEV2）配置信息结构体。
- ot_ao_vqe_cfg：定义音频输出声音质量增强配置信息结构体。
- ot_vqe_mod_cfg：定义声音质量增强及重采样模块配置信息结构体。
- ot_audio_vqe_register：定义声音质量增强及重采样模块注册结构体。
- ot_audio_stream：定义音频码流结构体。
- ot_ao_chn_state：音频输出通道的数据缓存状态结构体。
- ot_audio_track_mode：音频设备声道模式类型。
- ot_audio_fade_rate：音频设备淡入淡出速率类型。
- ot_audio_fade：音频设备淡入淡出设置结构体。
- ot_g726_bps：定义G.726编解码协议速率。
- ot_adpcm_type：定义ADPCM编解码协议类型。
- ot_audio_save_file_info：定义音频保存文件功能配置信息结构体。
- ot_audio_file_status：定义音频文件保存状态结构体。
- ot_ai_chn_mode：定义AI通道的工作模式。
- ot_ai_chn_attr：定义AI通道属性结构体。
- ot_ai_stats_volume_cfg：定义AI通道音量计算功能参数结构体。
- ot_ai_stats_cfg：定义AI通道统计功能参数结构体。
- ot_audio_volume_info：定义AI通道统计信息结构体。
- ot_ai_chn_stats_info：定义AI通道统计信息结构体。
OT_AIO_MAX_NUM
【说明】
定义音频输入/输出设备的最大个数。
【定义】
#define OT_AIO_MAX_CHN_NUM ((OT_AO_MAX_CHN_NUM > OT_AI_MAX_CHN_NUM) ? OT_AO_MAX_CHN_NUM : OT_AI_MAX_CHN_NUM)
【注意事项】
无。
【相关数据类型及接口】
无。
OT_AI_DEV_MAX_NUM
【说明】
定义音频输入设备的最大个数。
【定义】
【注意事项】
无。
【相关数据类型及接口】
无。
OT_AO_DEV_MIN_NUM
【说明】
定义音频输出设备的最小个数。
【定义】
【注意事项】
无。
【相关数据类型及接口】
无。
OT_AO_DEV_MAX_NUM
【说明】
定义音频输出设备的最大个数。
【定义】
【注意事项】
无。
【相关数据类型及接口】
无。
OT_AIO_MAX_CHN_NUM
【说明】
定义音频输入/输出设备的最大通道数。
【定义】
#define OT_AIO_MAX_NUM ((OT_AO_DEV_MAX_NUM > OT_AI_DEV_MAX_NUM) ? OT_AO_DEV_MAX_NUM : OT_AI_DEV_MAX_NUM)
【注意事项】
无。
【相关数据类型及接口】
无。
OT_AI_MAX_CHN_NUM
【说明】
定义音频输入设备的最大通道个数。
【定义】
Hi3519DV500：
Hi3516CV610：
【注意事项】
无。
【相关数据类型及接口】
无。
OT_AO_MAX_CHN_NUM
【说明】
定义音频输出设备的最大通道个数。
【定义】
Hi3519DV500：
Hi3516CV610：
【注意事项】
其中，该计数中包括AO系统音通路，实体通路数为OT_AO_MAX_CHN_NUM – 1。
【相关数据类型及接口】
无。
OT_AO_SYS_CHN_ID
【说明】
定义音频输出设备的系统音通道ID。
【定义】
【注意事项】
每个输出设备的系统音通道相互独立。其中，送至系统音通道的数据会在各个实体通道的基础上混音并最终输出，可用于全局提示音、按键音等场景。
【相关数据类型及接口】
无。
OT_MAX_AUDIO_POINT_BYTES
【说明】
定义单个采样点占用的最大字节数。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_MAX_AO_POINT_NUM
【说明】
定义AO一帧的最大采样点数。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_MIN_AUDIO_POINT_NUM
【说明】
定义一帧的最小采样点数。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_MAX_AI_POINT_NUM
【说明】
定义AI一帧的最大采样点数。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_MAX_AUDIO_FRAME_LEN
【说明】
定义单个音频帧的最大长度。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_MAX_AUDIO_STREAM_LEN
【说明】
定义单个音频流的最大长度。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_AI_TALKVQE_MASK_HPF
【说明】
定义TalkVQE HPF功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_cfg结构体成员open_mask表示开启HPF功能。如open_mask = OT_AI_TALKVQE_MASK_AEC | OT_AI_TALKVQE_MASK_HPF；表示开启AEC和HPF功能。
OT_AI_TALKVQE_MASK_AEC
【说明】
定义TalkVQE AEC功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_cfg结构体成员open_mask表示开启AEC功能。如open_mask =OT_AI_TALKVQE_MASK_AEC | OT_AI_TALKVQE_MASK_HPF；表示开启AEC和HPF功能。
OT_AI_TALKVQE_MASK_AGC
【说明】
定义TalkVQE AGC功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_cfg结构体成员open_mask表示开启AGC功能。如open_mask = OT_AI_TALKVQE_MASK_AEC | OT_AI_TALKVQE_MASK_AGC；表示开启AEC和AGC功能。
OT_AI_TALKVQE_MASK_EQ
【说明】
定义TalkVQE EQ功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_cfg结构体成员open_mask表示开启EQ功能。如open_mask = OT_AI_TALKVQE_MASK_AEC | OT_AI_TALKVQE_MASK_EQ；表示开启AEC和EQ功能。
OT_AI_TALKVQE_MASK_ANR
【说明】
定义TalkVQE ANR功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_cfg结构体成员open_mask表示开启ANR功能。如open_mask = OT_AI_TALKVQE_MASK_AEC | OT_AI_TALKVQE_MASK_ANR；表示开启AEC和ANR功能。
OT_AI_RECORDVQE_MASK_HPF
【说明】
定义RecordVQE HPF功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_record_vqe_cfg结构体成员open_mask表示开启HPF功能。如open_mask = OT_AI_RECORDVQE_MASK_HPF | OT_AI_RECORDVQE_MASK_HDR；表示开启HPF和HDR功能。
OT_AI_RECORDVQE_MASK_RNR
【说明】
定义RecordVQE RNR功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_record_vqe_cfg结构体成员open_mask表示开启RNR功能。如open_mask = OT_AI_RECORDVQE_MASK_HPF | OT_AI_RECORDVQE_MASK_RNR；表示开启HPF和RNR功能。
OT_AI_RECORDVQE_MASK_HDR
【说明】
定义RecordVQE HDR功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_record_vqe_cfg结构体成员open_mask表示开启HDR功能。如open_mask = OT_AI_RECORDVQE_MASK_HPF | OT_AI_RECORDVQE_MASK_HDR；表示开启HPF和HDR功能。
OT_AI_RECORDVQE_MASK_DRC
【说明】
定义RecordVQE DRC功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_record_vqe_cfg结构体成员open_mask表示开启DRC功能。如open_mask = OT_AI_RECORDVQE_MASK_HPF | OT_AI_RECORDVQE_MASK_DRC；表示开启HPF和DRC功能。
OT_AI_RECORDVQE_MASK_EQ
【说明】
定义RecordVQE EQ功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_record_vqe_cfg结构体成员open_mask表示开启EQ功能。如open_mask = OT_AI_RECORDVQE_MASK_HPF | OT_AI_RECORDVQE_MASK_EQ；表示开启HPF和EQ功能。
OT_AI_RECORDVQE_MASK_AGC
【说明】
定义RecordVQE AGC功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_record_vqe_cfg结构体成员open_mask表示开启AGC功能。如open_mask =OT_AI_RECORDVQE_MASK_HPF | OT_AI_RECORDVQE_MASK_AGC；表示开启HPF和AGC功能。
OT_AI_TALKVQEV2_MASK_PNR
【说明】
定义TalkVqeV2 PNR功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启PNR功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_NR
【说明】
定义TalkVqeV2 NR功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启NR功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_EQ
【说明】
定义TalkVqeV2 EQ功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启EQ功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_AGC
【说明】
定义TalkVqeV2 AGC功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启AGC功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_DRC
【说明】
定义TalkVqeV2 DRC功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启DRC功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_LIMITER
【说明】
定义TalkVqeV2 LIMITER功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启LIMITER功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_DEREVERB
【说明】
定义TalkVqeV2 DEREVERB功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启DEREVERB功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_FMP
【说明】
定义TalkVqeV2 FMP功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启FMP功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_WNR
【说明】
定义TalkVqeV2 WNR功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启WNR功能。如open_mask = OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_AEC
【说明】
定义TalkVqeV2 AEC功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启AEC功能。如open_mask =OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AI_TALKVQEV2_MASK_HS
【说明】
定义TalkVqeV2 HS功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ai_talk_vqe_v2_cfg结构体成员open_mask表示开启HS功能。如open_mask =OT_AI_TALKVQEV2_MASK_PNR | OT_AI_TALKVQEV2_MASK_NR；表示开启PNR和NR功能。
OT_AO_VQE_MASK_HPF
【说明】
定义AO VQE HPF功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ao_vqe_cfg结构体成员open_mask表示开启HPF功能。如open_mask = OT_AO_VQE_MASK_AGC | OT_AO_VQE_MASK_HPF；表示开启AGC和HPF功能。
OT_AO_VQE_MASK_ANR
【说明】
定义AO VQE ANR功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ao_vqe_cfg结构体成员open_mask表示开启ANR 功能。如open_mask = OT_AO_VQE_MASK_AGC | OT_AO_VQE_MASK_ANR；表示开启AGC和ANR功能。
OT_AO_VQE_MASK_AGC
【说明】
定义AO VQE AGC功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ao_vqe_cfg结构体成员open_mask表示开启AGC 功能。如open_mask = OT_AO_VQE_MASK_AGC| OT_AO_VQE_MASK_EQ；表示开启AGC和EQ 功能。
OT_AO_VQE_MASK_EQ
【说明】
定义AO VQE EQ功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ao_vqe_cfg结构体成员open_mask表示开启EQ功能。如open_mask = OT_AO_VQE_MASK_AGC | OT_AO_VQE_MASK_EQ；表示开启AGC和EQ 功能。
OT_AO_VQE_MASK_HS
【说明】
定义AO VQE HS功能的Mask。
【定义】
【注意事项】
无。
【相关数据类型及接口】
赋值给ot_ao_vqe_cfg结构体成员open_mask表示开启HS功能。如open_mask = OT_AO_VQE_MASK_AGC | OT_AO_VQE_MASK_HS；表示开启AGC和HS 功能。
OT_MAX_AUDIO_FILE_PATH_LEN
【说明】
定义音频保存文件的路径的最大长度限制。
【定义】
【注意事项】
无。
【相关数据类型及接口】
OT_MAX_AUDIO_FILE_NAME_LEN
【说明】
定义音频保存文件的名称的最大长度限制。
【定义】
【注意事项】
无。
【相关数据类型及接口】
OT_AUDIO_FRAME_CHN_NUM
【说明】
定义存放音频数据的最大声道数。
【定义】
【注意事项】
无。
【相关数据类型及接口】
OT_MAX_AI_USER_FRAME_DEPTH
【说明】
定义音频输入通道最大缓存帧数。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_MIN_AI_USER_FRAME_DEPTH
【说明】
定义音频输入通道最小缓存帧数。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_VQE_EQ_BAND_NUM
【说明】
定义EQ功能可调节的频段数。
【定义】
【注意事项】
无。
【相关数据类型及接口】
OT_VQE_DRC_SEC_NUM
【说明】
定义DRC动态曲线可配置级数。
【定义】
【注意事项】
无。
【相关数据类型及接口】
OT_AEC_ERL_BAND_NUM
【说明】
定义AEC功能ERL保护频段的数目。
【定义】
【注意事项】
无。
【相关数据类型及接口】
OT_AEC_ERL_BAND_VALUE_NUM
【说明】
定义AEC功能ERL保护频段值的数目。
【定义】
【注意事项】
无。
【相关数据类型及接口】
OT_TALKVQEV2_EQ_BAND_NUM
【说明】
定义TalkVqeV2 EQ功能可调节的频段数。
【定义】
【注意事项】
无。
【相关数据类型及接口】
ot_audio_clk_select
【说明】
定义音频时钟源。
【定义】
typedef enum {
OT_AUDIO_CLK_SELECT_BASE = 0, /* Audio base clk. */
OT_AUDIO_CLK_SELECT_SPARE, /* Audio spare clk. */
OT_AUDIO_CLK_SELECT_BUTT,
} ot_audio_clk_select;
【成员】
【注意事项】
默认时钟源SPLL的音频质量更好，但是当其他模块（如VO/MIPI）使用SPLL时，需要切换到备用时钟源VPLL。
【相关数据类型及接口】
无
ot_audio_sample_rate
【说明】
定义音频采样率。
【定义】
typedef enum {
OT_AUDIO_SAMPLE_RATE_8000 = 8000, /* 8kHz sample rate */
OT_AUDIO_SAMPLE_RATE_12000 = 12000, /* 12kHz sample rate */
OT_AUDIO_SAMPLE_RATE_11025 = 11025, /* 11.025kHz sample rate */
OT_AUDIO_SAMPLE_RATE_16000 = 16000, /* 16kHz sample rate */
OT_AUDIO_SAMPLE_RATE_22050 = 22050, /* 22.05kHz sample rate */
OT_AUDIO_SAMPLE_RATE_24000 = 24000, /* 24kHz sample rate */
OT_AUDIO_SAMPLE_RATE_32000 = 32000, /* 32kHz sample rate */
OT_AUDIO_SAMPLE_RATE_44100 = 44100, /* 44.1kHz sample rate */
OT_AUDIO_SAMPLE_RATE_48000 = 48000, /* 48kHz sample rate */
OT_AUDIO_SAMPLE_RATE_64000 = 64000, /* 64kHz sample rate */
OT_AUDIO_SAMPLE_RATE_96000 = 96000, /* 96kHz sample rate */
OT_AUDIO_SAMPLE_RATE_BUTT,
} ot_audio_sample_rate;
【成员】
【注意事项】
- 这里枚举值不是从0开始，而是与实际的采样率值相同。
- 96kHz的采样率仅适用于AI采集、AO播放，不支持96kHz采样率的数据做重采样、VQE等处理。
- dmic不支持11.025kHz、22.050kHz、44.1kHz，96kHz采样率。
【相关数据类型及接口】
ot_audio_bit_width
【说明】
定义音频采样精度。
【定义】
typedef enum {
OT_AUDIO_BIT_WIDTH_8 = 0, /* 8bit width */
OT_AUDIO_BIT_WIDTH_16 = 1, /* 16bit width */
OT_AUDIO_BIT_WIDTH_24 = 2, /* 24bit width */
OT_AUDIO_BIT_WIDTH_BUTT,
} ot_audio_bit_width;
【成员】
【注意事项】
Hi3519DV500/Hi3516CV610支持16bit/24bit位宽。
【相关数据类型及接口】
ot_aio_mode
【说明】
定义音频输入输出设备工作模式。
【定义】
typedef enum {
OT_AIO_MODE_I2S_MASTER = 0, /* AIO I2S master mode */
OT_AIO_MODE_I2S_SLAVE, /* AIO I2S slave mode */
OT_AIO_MODE_PCM_SLAVE_STD, /* AIO PCM slave standard mode */
OT_AIO_MODE_PCM_SLAVE_NON_STD, /* AIO PCM slave non-standard mode */
OT_AIO_MODE_PCM_MASTER_STD, /* AIO PCM master standard mode */
OT_AIO_MODE_PCM_MASTER_NON_STD, /* AIO PCM master non-standard mode */
OT_AIO_MODE_BUTT
} ot_aio_mode;
【成员】
【注意事项】
对接内置Audio Codec时，只支持I2S主模式。
【相关数据类型及接口】
ot_aio_i2s_type
【说明】
定义设备I2S对接设备类型。
【定义】
typedef enum {
OT_AIO_I2STYPE_INNERCODEC = 0, /* AIO I2S connect inner audio CODEC */
OT_AIO_I2STYPE_INNERHDMI, /* AIO I2S connect Inner HDMI */
OT_AIO_I2STYPE_EXTERN, /* AIO I2S connect extern hardware */
OT_AIO_I2STYPE_DMIC, /* AIO I2S connect DMIC */
} ot_aio_i2s_type;
【成员】
【注意事项】
i2s_type可以配置I2S对接设备的类型属性，其具体对应关系如下表所示。
OT_AIO_I2STYPE_EXTERN/OT_AIO_I2STYPE_INNERCODEC/OT_AIO_I2STYPE_DMIC |
|||||
【相关数据类型及接口】
ot_audio_snd_mode
【说明】
定义音频声道模式。
【定义】
typedef enum {
OT_AUDIO_SOUND_MODE_MONO = 0, /* mono */
OT_AUDIO_SOUND_MODE_STEREO = 1, /* stereo */
OT_AUDIO_SOUND_MODE_BUTT
} ot_audio_snd_mode;
【成员】
【注意事项】
音频声道分为stereo模式和mono模式：
-
对于stereo模式
- 使能左通道时对应的右通道亦会同步使能；
- 通过获取帧接口获取到的音频帧结构体中左、右声道均有数据，即virt_addr[0]和virt_addr[1]均有效。
-
对于mono模式
- 只会使能当前通道。
- 通过获取帧接口获取到的音频帧结构体中仅左声道有数据，即virt_addr[0]有效，virt_addr[1]为空。
例如对于需要开启2通道的情况：
- 如果使用mono模式，则需要分别使能两个通道，并分别通过获取帧接口获取音频数据；
- 如果使用stereo模式，则只需要使能通道0，通过获取帧接口可同时获取两通道的音频数据。
-
I2S模式下，左右声道对应的通道请查看 音频接口时序和AI、AO通道小节，以立体声为例，左声道对应通道0，右声道对应通道1。
-
对AI来说，单声道默认从左声道输入，如果需要配置为右声道输入，可以考虑两种方法：
- 仅打开右声道并处理。
- 打开左右声道，按左声道处理，使用ss_mpi_ai_set_track_mode配置AI声道模式为ot_audio_track_mode中的“OT_AUDIO_TRACK_EXCHANGE”。
-
对AO来说，单声道默认从左声道输出，如果需要配置为右声道输出，可以考虑两种方法：
- 仅打开右声道并处理。
- 打开左右声道，按左声道处理，使用ss_mpi_ao_set_track_mode配置AO声道模式为ot_audio_snd_mode中的“OT_AUDIO_TRACK_EXCHANGE”。
-
对于双声道模式，只应对左声道（即编号小于设备属性中通道数chn_cnt一半的通道）进行操作，SDK内部会自动对右声道也进行相应的操作。
【相关数据类型及接口】
ot_audio_mod_param
【说明】
定义音频模块参数结构体。
【定义】
【成员】
【注意事项】
无。
【相关数据类型及接口】
无。
ot_aio_attr
【说明】
定义音频输入输出设备属性结构体。
【定义】
typedef struct {
ot_audio_sample_rate sample_rate;
ot_audio_bit_width bit_width;
ot_aio_mode work_mode;
ot_audio_snd_mode snd_mode;
td_u32 expand_flag;
td_u32 frame_num;
td_u32 point_num_per_frame;
td_u32 chn_cnt;
td_u32 clk_share;
ot_aio_i2s_type i2s_type;
} ot_aio_attr;
【成员】
|
|
|
取值范围：[2, OT_MAX_AUDIO_FRAME_NUM]，以帧为单位。 |
|
|
取值范围：G711、G726、ADPCM_DVI4编码时取值为80、160、240、320、480；ADPCM_IMA编码时取值为81、161、241、321、481。 |
|
|
（内置Codec输入最多支持2个通道，外置Codec输入最多支持OT_AI_MAX_CHN_NUM个通道；内置Codec输出最多支持2个通道，外置Codec输出最多支持OT_AO_MAX_CHN_NUM – 1个通道）。 |
|
|
AI取值：OT_AIO_I2STYPE_INNERCODEC, OT_AIO_I2STYPE_EXTERN, OT_AIO_I2STYPE_DMIC AO取值：OT_AIO_I2STYPE_INNERCODEC, OT_AIO_I2STYPE_EXTERN，OT_AIO_I2STYPE_INNERHDMI。 |
【注意事项】
每帧的采样点个数point_num_per_frame和采样率sample_rate的取值决定了硬件产生中断的频率，频率过高会影响系统的性能，跟其他业务也会相互影响，建议这两个参数的取值满足算式：(point_num_per_frame*1000)/ sample_rate>=10，比如在采样率为16000Hz时，建议设置采样点个数大于或者等于160。
【相关数据类型及接口】
ot_ai_chn_param
【说明】
定义通道参数结构体。
【定义】
【成员】
音频帧缓存深度。该参数取值范围：[2, frame_num], 并且不能大于30。 frame_num请参见ot_aio_attr。 |
【注意事项】
无。
【相关数据类型及接口】
无。
ot_audio_frame
【说明】
定义音频帧结构体。
【定义】
typedef struct {
ot_audio_bit_width bit_width; /* audio frame bit_width */
ot_audio_snd_mode snd_mode; /* audio frame mono or stereo mode */
td_u8 ATTRIBUTE * virt_addr[OT_AUDIO_FRAME_CHN_NUM];
ot_phys_addr_t ATTRIBUTE phys_addr[OT_AUDIO_FRAME_CHN_NUM];
td_u64 time_stamp; /* audio frame time stamp */
td_u32 seq; /* audio frame seq */
td_u32 len; /* data length per channel in frame */
td_u32 pool_id[OT_AUDIO_FRAME_CHN_NUM];
} ot_audio_frame;
【成员】
【注意事项】
- len（音频帧大小）指单个声道的数据长度。
- 单声道数据存放的虚拟地址为virt_addr [0]，长度为len；立体声数据按左右声道分开存放，虚拟地址virt_addr [0]存放长度为len的左声道数据，虚拟地址virt_addr [1]存放长度为len的右声道数据。
【相关数据类型及接口】
无。
ot_aec_frame
【说明】
定义音频回声抵消参考帧信息结构体。
【定义】
typedef struct {
ot_audio_frame ref_frame; /* AEC reference audio frame */
td_bool valid; /* whether frame is valid */
td_bool sys_bind; /* whether is sysbind */
} ot_aec_frame;
【成员】
【注意事项】
无。
【相关数据类型及接口】
无。
ot_audio_agc_cfg
【说明】
定义音频自动增益控制配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s8 target_level;
td_s8 noise_floor;
td_s8 max_gain;
td_s8 adjust_speed;
td_s8 improve_snr;
td_s8 use_hpf;
td_s8 output_mode;
td_s16 noise_suppress_switch;
td_s32 reserved;
} ot_audio_agc_cfg;
【成员】
噪声底线；范围：TalkVQE/AO VQE [-65, -20]dB, RecordVQE [-50, -20]dB；调整步长1dB。 |
|
打开高通滤波标志，该值为配置AGC内置高通滤波截止频率；范围：[0:关闭, 1:80Hz, 2:120Hz, 3:150Hz, 4:300Hz, 5:500Hz] |
|
【注意事项】
- 当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_cfg/ot_ao_vqe_cfg/ot_ai_record_vqe_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
- ot_ai_talk_vqe_cfg/ot_ao_vqe_cfg/ot_ai_record_vqe_cfg中的AGC只支持对信号电平进行放大，不支持对信号电平进行缩小。
【相关数据类型及接口】
ot_ai_aec_cfg
【说明】
定义音频回声抵消配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s8 cozy_noisy_mode; /* cozy noisy mode:0 close,1 open, default 1*/
td_s8 near_all_pass_energy;
td_s8 near_clean_sup_energy;
td_s16 double_talk_threshold;
td_s16 echo_band_low;
td_s16 echo_band_high;
td_s16 echo_band_low2;
td_s16 echo_band_high2;
td_s16 erl_band[OT_AEC_ERL_BAND_NUM];
td_s16 erl[OT_AEC_ERL_BAND_VALUE_NUM];
td_s16 voice_protect_freq_l;
td_s16 voice_protect_freq_l1;
td_s32 reserved;
} ot_ai_aec_cfg;
【成员】
【注意事项】
- 当用户模式开启时，其他参数才生效，否则按照ot_ai_talk_vqe_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_audio_anr_cfg
【说明】
定义音频语音降噪功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s16 nr_intensity;
td_s16 noise_db_threshold;
td_s8 music_probe_switch;
td_s32 reserved;
} ot_audio_anr_cfg;
【成员】
降噪力度配置，取值范围：[0, 25]，配置值越大降噪力度越高，但同时也会带来细节音的丢失/损伤，配置为0时降噪力度最弱。 |
|
【注意事项】
- 当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_cfg /ot_ao_vqe_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_audio_hpf_freq
【说明】
定义音频高通滤波截止频率。
【定义】
typedef enum {
OT_AUDIO_HPF_FREQ_80 = 80, /* 80Hz */
OT_AUDIO_HPF_FREQ_120 = 120, /* 120Hz */
OT_AUDIO_HPF_FREQ_150 = 150, /* 150Hz */
OT_AUDIO_HPF_FREQ_BUTT,
} ot_audio_hpf_freq;
【成员】
【注意事项】
无。
【相关数据类型及接口】
无。
ot_audio_hpf_cfg
【说明】
定义音频高通滤波功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
ot_audio_hpf_freq hpf_freq; /* freq to be processed */
} ot_audio_hpf_cfg;
【成员】
【注意事项】
- 当用户模式开启时，高级参数才生效，否则按照ot_ai_talk_vqe_cfg/ot_ao_vqe_cfg/ot_ai_record_vqe_cfg中的工作模式对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_audio_hs_cfg
【说明】
定义抗啸叫功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s32 hold_time;
td_s32 min_gain;
td_s32 threshold;
td_s32 smooth_time;
td_s32 freq_move;
td_u16 reserved[4];
} ot_audio_hs_cfg;
【成员】
【注意事项】
- 当用户模式开启时，高级参数才生效，否则按照ot_ao_vqe_cfg中的工作模式对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_ai_rnr_cfg
【说明】
定义音频录音噪声消除功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode; /* mode 0: auto, mode 1: mannual. */
td_s32 nr_mode; /* mode 0: floor noise; 1:ambient noise */
td_s32 max_nr_level; /* max NR level range:[2,20]dB */
td_s32 noise_threshold; /* noise threshold, range:[-80, -20] */
} ot_ai_rnr_cfg;
【成员】
噪声阈值；范围: [-80, -20]。工作采样率为16kHz时，参数值在[-80, -45]调节有效，工作采样率为48kHz时，参数值在[-45, -20]调节有效。噪声阈值越大，降底噪效果越明显，但是对语音可能会造成损伤。 |
【注意事项】
- 当用户模式开启时，高级参数才生效，否则按照ot_ai_record_vqe_cfg中的工作模式对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
- 当nr_mode为1时，不支持48kHz工作采样率（work_sample_rate）。
【相关数据类型及接口】
无
ot_vqe_work_state
【说明】
定义声音质量增强的工作模式。
【定义】
typedef enum {
OT_VQE_WORK_STATE_COMMON = 0,
OT_VQE_WORK_STATE_MUSIC = 1,
OT_VQE_WORK_STATE_NOISY = 2,
} ot_vqe_work_state;
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_vqe_record_type
【说明】
定义录音类型。
【定义】
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_audio_eq_cfg
【说明】
定义音频均衡器功能配置信息结构体。
【定义】
【成员】
EQ频段增益调节，频段依次为100Hz,200Hz, 250Hz, 350Hz, 500Hz, 800Hz, 1.2kHz, 2.5kHz, 4kHz, 8kHz.其中，8kHz只有在工作采样率配置为16kHz时有效。每个频段取值范围：TalkVQE/AO VQE [-100, 10]dB, RecordVQE [-50, 20]dB；调整步长1dB。 |
|
【注意事项】
该功能没有自动模式，需通过高级参数的配置生效。
【相关数据类型及接口】
无。
ot_ai_hdr_cfg
【说明】
定义音频高动态范围功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s32 min_gain_db;
td_s32 max_gain_db;
td_s32 mic_gain_db;
td_s32 mic_gain_step_db;
func_gain_call_back callback;
} ot_ai_hdr_cfg;
【成员】
CODEC当前配置增益，取值范围：[min_gain_db, max_gain_db]，默认值为内置audio codec输入增益。 |
|
【注意】
- 该功能需要用户根据CODEC配置相应的参数。
- 当用户模式开启时，高级参数才生效，否则按照ot_ai_record_vqe_cfg中的工作模式对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
无
ot_ai_drc_cfg
【说明】
定义音频自动音量控制功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s16 attack_time;
td_s16 release_time;
td_s16 old_level_db[OT_VQE_DRC_SEC_NUM];
td_s16 new_level_db[OT_VQE_DRC_SEC_NUM];
} ot_ai_drc_cfg;
【成员】
【注意】
- 当用户模式开启时，高级参数才生效，否则按照ot_ai_record_vqe_cfg中的工作模式对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
- DRC动态曲线是在以old_level_db为横坐标，new_level_db为纵坐标的二维坐标系中，由五个拐点依次相连的形成的折线图，拐点坐标为(old_level_db [n], new_level_db [n])，其中n从0到4。输入数据的电平按照动态曲线的映射进行调整处理。
【相关数据类型及接口】
无
ot_ai_talk_v2_pnr_cfg
【说明】
定义音频TalkVqeV2二次降噪功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s16 min_gain_limit;
td_s16 snr_prior_limit;
td_s16 ht_threshold;
td_s16 hs_threshold;
td_s16 alpha_ph;
td_s16 alpha_psd;
td_s16 prior_snr_fixed;
td_s16 cep_threshold;
td_s16 cep_amp;
td_s16 low_freq_protect;
td_s16 speech_protect_threshold;
td_s16 hem_enable;
td_s16 tcs_enable;
td_s16 reserved[3];
} ot_ai_talk_v2_pnr_cfg;
【成员】
语音保护参数，取值范围：[100, 1000]，默认值为120。值越大，越保护语音，tcs_enable为1时调节有效。 |
|
【注意事项】
- 当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_v2_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_ai_talk_v2_nr_cfg
【说明】
定义音频TalkVqeV2降噪功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s16 min_gain_limit;
td_s16 snr_prior_limit;
td_s16 ht_threshold;
td_s16 hs_threshold;
td_s16 prior_snr;
td_s16 snr_smooth_factor;
td_s16 speech_prob_smooth_factor;
td_s16 noise_pwr_smooth_factor;
td_s8 low_freq_suppress_enable;
td_s8 low_freq_gain_suppress;
td_s16 env_mode;
td_s16 cep_alpha;
td_s16 cep_threshold;
td_s16 cep_amp;
td_s8 gain_sm_mode;
td_s8 gain_sm_alpha1;
td_s8 gain_sm_alpha2;
td_s8 gain_sm_alpha3;
td_s16 reserved[1];
} ot_ai_talk_v2_nr_cfg;
【成员】
【注意事项】
-
调整降噪强度优先调节参数min_gain_limit和snr_prior_limit，例如需要降x dB噪声时，参数配置如下：
- min_gain_limit = power(10, -x/20)*32768;
- snr_prior_limit = power(10, -x/10)*32768;
-
当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_v2_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_ai_talk_v2_agc_cfg
【说明】
定义音频TalkVqeV2自动增益控制功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s16 target_level;
td_s16 max_gain;
td_s16 min_gain;
td_s16 up_gradient_ratio;
td_s16 down_gradient_ratio;
td_s16 decay;
td_s32 vad_threshold;
td_s16 vad_ctrl;
td_s16 reserved[3];
} ot_ai_talk_v2_agc_cfg;
【成员】
【注意事项】
- 当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_v2_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_ai_talk_v2_eq_cfg
【说明】
定义音频TalkVqeV2均衡器功能配置信息结构体。
【定义】
【成员】
|
60，100，150，200，250，350，500，800，1200，1600，2000，2400，2500，2800，3100，3400，3600，3800，3900，4000，4500，5000，5500，6000，6500，7000，7300，7600，7800，8000。每个频段取值范围为 [-50, 20]dB；调整步长为1dB。 |
【注意事项】
- 当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_v2_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_ai_talk_v2_aec_cfg
【说明】
定义音频TalkVqeV2回声抵消功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_u16 pure_delay;
td_u16 switch_nlp;
td_u16 band1;
td_u16 band2;
td_u16 band3;
td_u16 band4;
td_u16 gain_lower_limit1;
td_u16 gain_lower_limit2;
td_u16 gain_lower_limit3;
td_u16 gain_lower_limit4;
td_u16 gain_lower_limit5;
td_u16 ols_on;
td_u16 speaker_nl_on;
td_u16 block_num;
td_u16 echo_boost1;
td_u16 echo_boost2;
td_u16 echo_boost3;
td_u16 echo_boost4;
td_u16 echo_boost5;
td_u16 reserved[1];
} ot_ai_talk_v2_aec_cfg;
【成员】
0-band1子带非线性回声抑制系数，值越大，子带的非线性回声抑制效果越大，但可能产生一定的双讲剪切现象，取值范围为[1, 100]，默认值为1。 |
|
【注意事项】
- 当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_v2_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
- block_num参数调大后会增加CPU和DDR开销。
【相关数据类型及接口】
ot_ai_talk_v2_wnr_cfg
【说明】
定义音频TalkVqeV2降风噪功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s8 min_gain_limit;
td_s8 reserved[4]; /* 4: reserved */
} ot_ai_talk_v2_wnr_cfg;
【成员】
所允许的最大降噪力度，取值范围：[1, 8]，默认值为8，值越大，所允许的最大降噪力度越强。当数值为N时，表示所允许的最大降噪力度为6 * N dB。 |
|
【注意事项】
- 当前降风噪功能适用于风力等级为2级风及以下场景，仅对1.5kHz频率以下的风声抑制有效。
- 在同时开启AGC功能时，如果需要较强的降噪力度，建议调整min_gain_limit参数到2档及以上。
【相关数据类型及接口】
ot_ai_talk_v2_fmp_cfg
【说明】
定义音频TalkVqeV2融合功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s8 comfort_flag;
td_s8 comfort_intensity;
} ot_ai_talk_v2_fmp_cfg;
【成员】
【注意事项】
- 当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_v2_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
- 当AEC、WNR、DEREVERB、HS功能模块的降噪力度大于NR时，FMP融合功能模块的噪声补偿功能才会生效。
【相关数据类型及接口】
ot_ai_talk_v2_hs_cfg
【说明】
定义音频TalkVqeV2抗啸叫功能配置信息结构体。
【定义】
typedef struct {
td_bool usr_mode;
td_s32 hold_time;
td_s32 min_gain;
td_s32 threshold;
td_s32 smooth_time;
td_s32 freq_move;
td_u16 reserved[4];
} ot_ai_talk_v2_hs_cfg;
【成员】
【注意事项】
- 当用户模式开启时，以上各个高级参数才生效，否则按照ot_ai_talk_vqe_v2_cfg中的工作模式work_state对应的默认值来配置。
- 配置参数时，只有在用户模式开启时，才会对高级参数做正确性检查，只有正确的高级参数才能配置成功。
【相关数据类型及接口】
ot_ai_talk_vqe_cfg
【说明】
定义音频输入声音质量增强（Talk）配置信息结构体。
【定义】
typedef struct {
td_u32 open_mask;
td_s32 work_sample_rate;
td_s32 frame_sample;
ot_vqe_work_state work_state;
ot_audio_hpf_cfg hpf_cfg;
ot_ai_aec_cfg aec_cfg;
ot_audio_anr_cfg anr_cfg;
ot_audio_agc_cfg agc_cfg;
ot_audio_eq_cfg eq_cfg;
} ot_ai_talk_vqe_cfg;
【成员】
【注意事项】
- 如果需要使用EQ，需要同时开启AGC。
- TalkVQE各个场景模式下的默认参数配置如表1所示。
表 1 TalkVQE各个场景模式下的默认参数配置表
【相关数据类型及接口】
无。
ot_ai_record_vqe_cfg
【说明】
定义音频输入声音质量增强（Record）配置信息结构体。
【定义】
typedef struct {
td_u32 open_mask;
td_s32 work_sample_rate;
td_s32 frame_sample;
ot_vqe_work_state work_state;
td_s32 in_chn_num;
td_s32 out_chn_num;
ot_vqe_record_type record_type;
ot_audio_hpf_cfg hpf_cfg;
ot_ai_rnr_cfg rnr_cfg;
ot_ai_hdr_cfg hdr_cfg;
ot_ai_drc_cfg drc_cfg;
ot_audio_eq_cfg eq_cfg;
ot_audio_agc_cfg agc_cfg;
} ot_ai_record_vqe_cfg;
【成员】
【注意事项】
- RecordVQE各个场景模式下的默认参数配置如表1所示。
表 1 RecordVQE各个场景模式下的默认参数配置表
- 各解决方案对RecordVQE接口支持情况请参考Tableau 2。
-
当前仅支持in_chn_num等于out_chn_num的设置。
- 当AI设备的声道属性为OT_AUDIO_SOUND_MODE_MONO时，in_chn_num、out_chn_num需设置为1；
- 当AI设备的声道属性为OT_AUDIO_SOUND_MODE_STEREO时，in_chn_num、out_chn_num需设置为2。
-
HDR需要在有内置audio codec的前提下，才能配置为自动模式。
【相关数据类型及接口】
无。
ot_ai_talk_vqe_v2_cfg
【说明】
定义音频输入声音质量增强（TalkVQEV2）配置信息结构体。
【定义】
typedef struct {
td_u32 open_mask;
td_s32 work_sample_rate;
td_s32 frame_sample;
ot_vqe_work_state work_state;
td_s32 in_chn_num;
td_s32 out_chn_num;
ot_ai_talk_v2_pnr_cfg pnr_cfg;
ot_ai_talk_v2_nr_cfg nr_cfg;
ot_ai_talk_v2_agc_cfg agc_cfg;
ot_ai_talk_v2_eq_cfg eq_cfg;
ot_ai_talk_v2_fmp_cfg fmp_cfg;
ot_ai_talk_v2_aec_cfg aec_cfg;
ot_ai_talk_v2_wnr_cfg wnr_cfg;
ot_ai_talk_v2_hs_cfg hs_cfg;
td_u8 reserved[8]; /* 8: reserved */
} ot_ai_talk_vqe_v2_cfg;
【成员】
【注意事项】
-
当前仅支持in_chn_num等于out_chn_num的设置。
- 当AI设备的声道属性为OT_AUDIO_SOUND_MODE_MONO时，in_chn_num、out_chn_num需设置为1；
- 当AI设备的声道属性为OT_AUDIO_SOUND_MODE_STEREO时，in_chn_num、out_chn_num需设置为2。
-
对于需要开启降噪功能的场景，推荐仅开启NR功能模块，不需要开启PNR功能模块。
- 对于开启AEC、WNR、DEREVERB、NR、PNR、HS中任一功能模块的场景，需要搭配开启FMP功能模块。
- 使用ss_mpi_ai_set_talk_vqe_v2_attr接口动态设置参数时，仅支持修改功能模块参数“pnr_cfg”、“nr_cfg”、“agc_cfg”、“eq_cfg”、“fmp_cfg”、“aec_cfg”（参数block_num不支持修改）、“wnr_cfg”、“hs_cfg”。
- Talk Vqe V2各个场景模式下的默认参数配置如Tableau 1所示。
表 1 Talk Vqe V2各个场景模式下的默认参数配置表
【相关数据类型及接口】
无。
ot_ao_vqe_cfg
【说明】
定义音频输出声音质量增强配置信息结构体。
【定义】
typedef struct {
td_u32 open_mask;
td_s32 work_sample_rate;
td_s32 frame_sample;
ot_vqe_work_state work_state;
ot_audio_hpf_cfg hpf_cfg;
ot_audio_anr_cfg anr_cfg;
ot_audio_agc_cfg agc_cfg;
ot_audio_eq_cfg eq_cfg;
ot_audio_hs_cfg hs_cfg;
} ot_ao_vqe_cfg;
【成员】
【注意事项】
- 由于AOvqe算法时延为20ms，以及vqe处理前后的buf，建议在播放结束后补充发送至少20ms+一帧AO设备时长的静音数据。
- 如果需要使用EQ，需要同时开启AGC。
- DnVQE各个场景模式下的默认参数配置如表1所示。
表 1 DnVQE各个场景模式下的默认参数配置表
【相关数据类型及接口】
无。
ot_vqe_mod_cfg
【说明】
定义声音质量增强及重采样模块配置信息结构体。
【定义】
【成员】
【注意事项】
对于各声音质量增强及重采样模块的注册句柄，用户可通过调用句柄获取接口进行获取。
【相关数据类型及接口】
无。
ot_audio_vqe_register
【说明】
定义声音质量增强及重采样模块注册结构体。
【定义】
typedef struct {
ot_vqe_mod_cfg resample_mod_cfg;
ot_vqe_mod_cfg hpf_mod_cfg;
ot_vqe_mod_cfg hdr_mod_cfg;
ot_vqe_mod_cfg gain_mod_cfg;
ot_vqe_mod_cfg record_mod_cfg;
ot_vqe_mod_cfg aec_mod_cfg;
ot_vqe_mod_cfg anr_mod_cfg;
ot_vqe_mod_cfg agc_mod_cfg;
ot_vqe_mod_cfg eq_mod_cfg;
ot_vqe_mod_cfg hs_mod_cfg;
ot_vqe_mod_cfg rnr_mod_cfg;
ot_vqe_mod_cfg drc_mod_cfg;
ot_vqe_mod_cfg peq_mod_cfg;
ot_vqe_mod_cfg talkv2_mod_cfg;
} ot_audio_vqe_register;
【成员】
【注意事项】
【相关数据类型及接口】
无。
ot_audio_stream
【说明】
定义音频码流结构体。该结构体的定义在不同解决方案平台上略有不同。具体见下面的描述。
【定义】
typedef struct {
td_u8 ATTRIBUTE *stream; /* the virtual address of stream */
td_u64 ATTRIBUTE phys_addr; /* the physics address of stream */
td_u32 len; /* stream length, by bytes */
td_u64 time_stamp; /* frame time stamp */
td_u32 seq; /* frame seq, if stream is not a valid
frame,seq is 0 */
} ot_audio_stream;
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_ao_chn_state
【说明】
音频输出通道的数据缓存状态结构体。
【定义】
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_audio_track_mode
【说明】
定义音频设备声道模式类型。
【定义】
typedef enum {
OT_AUDIO_TRACK_NORMAL = 0,
OT_AUDIO_TRACK_BOTH_LEFT = 1,
OT_AUDIO_TRACK_BOTH_RIGHT = 2,
OT_AUDIO_TRACK_EXCHANGE = 3,
OT_AUDIO_TRACK_MIX = 4,
OT_AUDIO_TRACK_LEFT_MUTE = 5,
OT_AUDIO_TRACK_RIGHT_MUTE = 6,
OT_AUDIO_TRACK_BOTH_MUTE = 7,
OT_AUDIO_TRACK_BUTT
} ot_audio_track_mode;
【成员】
【注意事项】
对于I2S多路复用的应用场景，设置声道模式无效。
【相关数据类型及接口】
ot_audio_fade_rate
【说明】
定义音频输出设备淡入淡出速度类型。
【定义】
typedef enum {
OT_AUDIO_FADE_RATE_1 = 0,
OT_AUDIO_FADE_RATE_2 = 1,
OT_AUDIO_FADE_RATE_4 = 2,
OT_AUDIO_FADE_RATE_8 = 3,
OT_AUDIO_FADE_RATE_16 = 4,
OT_AUDIO_FADE_RATE_32 = 5,
OT_AUDIO_FADE_RATE_64 = 6,
OT_AUDIO_FADE_RATE_128 = 7,
OT_AUDIO_FADE_RATE_BUTT
} ot_audio_fade_rate;
【成员】
【注意事项】
无。
【相关数据类型及接口】
无。
ot_audio_fade
【说明】
音频输出设备淡入淡出配置结构体。
【定义】
typedef struct {
td_bool fade;
ot_audio_fade_rate fade_in_rate;
ot_audio_fade_rate fade_out_rate;
} ot_audio_fade;
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_g726_bps
【说明】
定义G.726编解码协议速率。
【定义】
typedef enum {
OT_G726_16K = 0, /* G726 16kbps, see RFC3551.txt 4.5.4 G726-16 */
OT_G726_24K, /* G726 24kbps, see RFC3551.txt 4.5.4 G726-24 */
OT_G726_32K, /* G726 32kbps, see RFC3551.txt 4.5.4 G726-32 */
OT_G726_40K, /* G726 40kbps, see RFC3551.txt 4.5.4 G726-40 */
OT_MEDIA_G726_16K, /* G726 16kbps for ASF ... */
OT_MEDIA_G726_24K, /* G726 24kbps for ASF ... */
OT_MEDIA_G726_32K, /* G726 32kbps for ASF ... */
OT_MEDIA_G726_40K, /* G726 40kbps for ASF ... */
OT_G726_BUTT,
} ot_g726_bps;
【成员】
【注意事项】
无。
【相关数据类型及接口】
无。
ot_adpcm_type
【说明】
定义ADPCM编解码协议类型。
【定义】
typedef enum {
OT_ADPCM_TYPE_DVI4 = 0,
OT_ADPCM_TYPE_IMA,
OT_ADPCM_TYPE_ORG_DVI4,
OT_ADPCM_TYPE_BUTT,
} ot_adpcm_type;
【成员】
【注意事项】
无。
【相关数据类型及接口】
无。
ot_audio_save_file_info
【说明】
定义音频保存文件功能配置信息结构体。
【定义】
typedef struct {
td_bool cfg;
td_char file_path[OT_MAX_AUDIO_FILE_PATH_LEN];
td_char file_name[OT_MAX_AUDIO_FILE_NAME_LEN];
td_u32 file_size; /* in KB */
} ot_audio_save_file_info;
【成员】
file_path[OT_MAX_AUDIO_FILE_PATH_LEN] |
|
file_name[OT_MAX_AUDIO_FILE_NAME_LEN] |
|
【注意事项】
file_path默认使用当前位置，file_name默认使用“default”， file_size默认使用1M。其中file_name只是保存音频文件真正文件名的一部分，例如AI0 通道0在8k采样率下采用默认文件名保存的三个文件的真正名字为：sin_ai_dev0_chn0_8k_default.pcm、rin_ai_dev0_chn0_8k_default.pcm、sou_ai_dev0_chn0_8k_default.pcm。
【相关数据类型及接口】
无。
ot_audio_file_status
【说明】
定义音频文件保存状态结构体。
【定义】
【成员】
|
【注意事项】
无。
【相关数据类型及接口】
无。
ot_ai_chn_mode
【说明】
定义AI通道的工作模式。
【定义】
typedef enum {
OT_AI_CHN_MODE_NORMAL = 0, /* normal mode for AI chn */
OT_AI_CHN_MODE_FAST, /* fast mode for AI chn */
OT_AI_CHN_MODE_BUTT,
} ot_ai_chn_mode;
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_ai_chn_attr
【说明】
定义AI通道属性结构体。
【定义】
typedef struct {
ot_ai_chn_mode mode; /* operating mode */
td_bool raw_frame_enable; /* whether raw frame is valid */
} ot_ai_chn_attr;
【成员】
【注意事项】
无。
【相关数据类型及接口】
音频编码
音频编码相关数据类型、数据结构定义如下：
- OT_AENC_MAX_CHN_NUM：定义音频编码通道的最大个数。
- OT_MAX_ENCODER_NAME_LEN：定义音频编码器名称最大长度
- ot_aenc_attr_g711：定义G.711编码协议属性结构体。
- ot_aenc_attr_g726：定义G.726编码协议属性结构体。
- ot_aenc_attr_adpcm：定义ADPCM编码协议属性结构体。
- ot_aenc_attr_lpcm：定义LPCM编码协议属性结构体。
- ot_aenc_chn_attr：定义音频编码通道属性结构体。
- ot_aenc_encoder：定义编码器属性结构体。
-
ot_aenc_buf_info：定义编码器缓存信息结构体。
OT_AENC_MAX_CHN_NUM
【说明】
定义音频编码通道的最大个数。
【定义】
Hi3519DV500:
Hi3516CV610:
【注意事项】
无
【相关数据类型及接口】
无
OT_MAX_ENCODER_NAME_LEN
【说明】
定义音频编码器名称最大长度。
【定义】
【注意事项】
无
【相关数据类型及接口】
ot_aenc_attr_g711
【说明】
定义G.711编码协议属性结构体。
【定义】
【成员】
【注意事项】
无
【相关数据类型及接口】
无
ot_aenc_attr_g726
【说明】
定义G.726编码协议属性结构体。
【定义】
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_aenc_attr_adpcm
【说明】
定义ADPCM编码协议属性结构体。
【定义】
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_aenc_attr_lpcm
【说明】
定义LPCM编码协议属性结构体。
【定义】
【成员】
【注意事项】
无。
【相关数据类型及接口】
无。
ot_aenc_chn_attr
【说明】
定义音频编码通道属性结构体。该结构体的定义在不同解决方案平台上略有不同。具体见下面的描述。
【定义】
typedef struct {
ot_payload_type type;
td_u32 point_num_per_frame;
td_u32 buf_size; /* buf size[2～OT_MAX_AUDIO_FRAME_NUM] */
td_void ATTRIBUTE *value;
} ot_aenc_chn_attr;
【成员】
|
取值范围：[2, OT_MAX_AUDIO_FRAME_NUM]，以帧为单位。 |
|
【注意事项】
无。
【相关数据类型及接口】
无。
ot_aenc_encoder
【说明】
定义编码器属性结构体。
【定义】
typedef struct {
ot_payload_type type;
td_u32 max_frame_len;
td_char name[OT_MAX_ENCODER_NAME_LEN];
td_s32 (*func_open_encoder)(td_void *encoder_attr, td_void **encoder);
td_s32 (*func_enc_frame)(td_void *encoder, const ot_audio_frame *data, ot_aenc_buf_info *buf_info);
td_s32 (*func_close_encoder)(td_void *encoder);
} ot_aenc_encoder;
【成员】
【注意事项】
请参见《音频组件API参考》。
【相关数据类型及接口】
ot_aenc_buf_info
【说明】
定义编码器缓存信息结构体。
【定义】
【成员】
【注意事项】
详情请参见《音频组件API参考》。
【相关数据类型及接口】
音频解码
音频解码相关数据类型、数据结构定义如下：
- OT_MAX_AUDIO_FRAME_NUM：定义最大音频缓存帧数。
- OT_MAX_VOICE_POINT_NUM：定义voice编解码器最大采样点数。
- OT_MAX_AUDIO_POINT_NUM：定义ai和aenc的最大采样点数。
- OT_ADEC_MAX_CHN_NUM：定义音频解码通道的最大个数。
- OT_MAX_DECODER_NAME_LEN：定义音频解码器名称最大长度。
- ot_adec_attr_g711：定义G.711解码协议属性结构体。
- ot_adec_attr_g726：定义G.726解码协议属性结构体。
- ot_adec_attr_adpcm：定义ADPCM解码协议属性结构体。
- ot_adec_attr_lpcm：定义LPCM解码协议属性结构体。
- ot_adec_mode：定义解码方式。
- ot_adec_chn_attr：定义解码通道属性结构体。
- ot_adec_decoder：定义解码器属性结构体。
- ot_audio_frame_info：定义解码后的音频帧信息结构体。
- ot_adec_chn_state：定义音频解码通道的数据缓存状态结构体。
- ot_adec_buf_info：定义解码器缓存信息结构体。
OT_MAX_AUDIO_FRAME_NUM
【说明】
定义最大音频缓存帧数。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_MAX_VOICE_POINT_NUM
【说明】
定义voice编解码器最大采样点数，包括G.711、G.726、ADPCM、LPCM。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_MAX_AUDIO_POINT_NUM
【说明】
定义ai和aenc的最大采样点数。
【定义】
【注意事项】
无
【相关数据类型及接口】
无
OT_ADEC_MAX_CHN_NUM
【说明】
定义音频解码通道的最大个数。
【定义】
Hi3519DV500:
Hi3516CV610:
【注意事项】
无
【相关数据类型及接口】
无
OT_MAX_DECODER_NAME_LEN
【说明】
定义音频解码器名称最大长度。
【定义】
【注意事项】
无
【相关数据类型及接口】
ot_adec_attr_g711
【说明】
定义G.711解码协议属性结构体。
【定义】
【成员】
【注意事项】
无
【相关数据类型及接口】
无
ot_adec_attr_g726
【说明】
定义G.726解码协议属性结构体。
【定义】
【成员】
【注意事项】
无
【相关数据类型及接口】
ot_adec_attr_adpcm
【说明】
定义ADPCM解码协议属性结构体。
【定义】
【成员】
【注意事项】
无
【相关数据类型及接口】
ot_adec_attr_lpcm
【说明】
定义LPCM解码协议属性结构体。
【定义】
【成员】
【注意事项】
无
【相关数据类型及接口】
无
ot_adec_mode
【说明】
定义解码方式。
【定义】
typedef enum {
OT_ADEC_MODE_PACK = 0, /* require input is valid dec pack(a
complete frame encode result),
e.g.the stream get from AENC is a
valid dec pack, the stream know actually
pack len from file is also a dec pack.
this mode is high-performative */
OT_ADEC_MODE_STREAM, /* input is stream, low-performative,
if you couldn't find out whether a stream is
vaild dec pack,you could use
this mode */
OT_ADEC_MODE_BUTT
} ot_adec_mode;
【成员】
【注意事项】
- pack方式用于用户确认当前码流包为一帧数据编码结果的情况下，解码器会直接进行对其解码，如果不是一帧，解码器会出错。这种模式的效率比较高，在使用AENC模块编码的码流包如果没有破坏，均可以使用此方式解码。
- stream方式用于用户不能确认当前码流包是不是一帧数据的情况下，解码器需要对码流进行判断并缓存，此工作方式的效率低下，一般用于读文件码流送解码或者不确定码流包边界的情况。当然由于语音编码码流长度固定，很容易确定在码流中的帧边界，推荐使用pack方式解码。
【相关数据类型及接口】
无
ot_adec_chn_attr
【说明】
定义解码通道属性结构体。该结构体的定义在不同解决方案平台上略有不同。具体见下面的描述。
【定义】
typedef struct {
ot_payload_type type;
td_u32 buf_size; /* buf size[2～OT_MAX_AUDIO_FRAME_NUM] */
ot_adec_mode mode; /* decode mode */
td_void ATTRIBUTE *value;
} ot_adec_chn_attr
【成员】
|
取值范围：[2, OT_MAX_AUDIO_FRAME_NUM]，以帧为单位。 |
|
【注意事项】
无
【相关数据类型及接口】
无
ot_adec_decoder
【说明】
定义解码器属性结构体。
【定义】
typedef struct {
ot_payload_type type;
td_char name[OT_MAX_DECODER_NAME_LEN];
td_s32 (*func_open_decoder)(td_void *decoder_attr, td_void **decoder);
td_s32 (*func_dec_frame)(td_void *decoder, ot_adec_buf_info *buf_info, td_u32 *out_chns);
td_s32 (*func_get_frame_info)(td_void *decoder, td_void *info);
td_s32 (*func_close_decoder)(td_void *decoder);
td_s32 (*func_reset_decoder)(td_void *decoder);
} ot_adec_decoder;
【成员】
【注意事项】
请参见《音频组件API参考》。
【相关数据类型及接口】
ot_audio_frame_info
【说明】
定义解码后的音频帧信息结构体。
【定义】
【成员】
【注意事项】
请参见《音频组件API参考》。
【相关数据类型及接口】
ot_adec_chn_state
【说明】
定义音频解码通道的数据缓存状态结构体。
【定义】
typedef struct {
td_bool end_of_stream;
td_u32 buf_total_num;
td_u32 buf_free_num;
td_u32 buf_busy_num;
} ot_adec_chn_state;
【成员】
【注意事项】
无。
【相关数据类型及接口】
ot_adec_buf_info
【说明】
定义解码器缓存信息结构体。
【定义】
typedef struct {
td_u8 **in_buf;
td_u32 *in_left_byte;
td_u16 *out_buf;
td_u32 out_max_len;
td_u32 *out_valid_len;
} ot_adec_buf_info;
【成员】
【注意事项】
详情请参见《音频组件API参考》。
【相关数据类型及接口】
内置Audio Codec
内置Audio Codec相关数据类型、数据结构定义如下：
- ot_acodec_fs：定义I2S接口的采样率选择。
- ot_acodec_mixer：定义内置Audio Codec 输入选择。
- ot_acodec_volume_ctrl：定义内置Audio Codec音量控制结构体。
ot_acodec_fs
【说明】
定义I2S接口的采样率选择。
【定义】
typedef enum {
OT_ACODEC_FS_8000 = 0x1,
OT_ACODEC_FS_11025 = 0x2,
OT_ACODEC_FS_12000 = 0x3,
OT_ACODEC_FS_16000 = 0x4,
OT_ACODEC_FS_22050 = 0x5,
OT_ACODEC_FS_24000 = 0x6,
OT_ACODEC_FS_32000 = 0x7,
OT_ACODEC_FS_44100 = 0x8,
OT_ACODEC_FS_48000 = 0x9,
OT_ACODEC_FS_64000 = 0xa,
OT_ACODEC_FS_96000 = 0xb,
OT_ACODEC_FS_BUTT = 0xc,
} ot_acodec_fs;
【成员】
【注意事项】
无
【相关数据类型及接口】
无
ot_acodec_mixer
【说明】
定义内置Audio Codec 输入选择。
【定义】
typedef enum {
OT_ACODEC_MIXER_IN0 = 0x0,
OT_ACODEC_MIXER_IN1 = 0x1,
OT_ACODEC_MIXER_IN_D = 0x2,
OT_ACODEC_MIXER_BUTT,
} ot_acodec_mixer;
【成员】
【注意事项】
Hi3519DV500/Hi3516CV610的音频内置codec输入接口有2组，编号为0、1（每组包含一对左右声道），使用单端输入时，需要选择IN0或者IN1，使用差分输入时，分别从IN0、IN1的左右声道输入一路差分信号（最终输出立体声）。
【相关数据类型及接口】
无
ot_acodec_volume_ctrl
【说明】
定义内置Audio Codec音量控制结构体。
【定义】
typedef struct {
/* volume control, 0x00~0x7e, 0x7F:mute */
unsigned int volume_ctrl;
/* adc/dac mute control, 1:mute, 0:unmute */
unsigned int volume_ctrl_mute;
} ot_acodec_volume_ctrl;
【成员】
【注意事项】
无
【相关数据类型及接口】
无
错误码
音频基础属性错误码
音频基础属性API错误码如表1所示。
表 1 音频基础属性API错误码
音频输入错误码
音频输入API错误码如表1所示。
表 1 音频输入API错误码
音频输出错误码
音频输出API错误码如表1所示。
表 1 音频输出API错误码
音频编码错误码
音频编码API错误码如表1所示。
表 1 音频编码API错误码
音频解码错误码
音频解码API错误码如表1所示。
表 1 音频解码API错误码
Resampler错误码
Resampler API错误码如表1所示。
表 1 Resampler API错误码
