ATC自定义算子开发指南

前言

概述

本文介绍客户如何使用ATC(Advanced Tensor Compiler)提供的接口开发自定义算子，以提高网络运行效率。

产品版本

与本文档相对应的产品版本如下。

产品名称	产品版本
Hi3519D	V500
Hi3516D	V500
Hi3516C	V608
Hi3516C	V610

说明：

本文未有特殊说明，Hi3516DV500与Hi3519DV500内容完全一致；Hi3516CV608与Hi3516CV610内容完全一致。

读者对象

本文档主要适用于软件开发工程师。

掌握以下经验和技能可以更好地理解本文档：

• 熟悉Linux基本命令。
• 对机器学习、图像分析方法有一定的了解。

修改记录

文档版本	发布日期	修改说明
00B01	2026-06-30	第1次临时版本发布

使用入门

• 入门学习

• 发布模式使用

• 调试模式使用

入门学习

• 算子基本概念

算子基本概念

图像分析算法由一个个计算单元组成，我们称这些计算单元为算子（Operator，简称 Op）。在网络模型中，算子对应层中的计算逻辑，例如：卷积层（Convolution Layer）是一个算子；全连接层（Fully-connected Layer， FC layer）中的权值求和过程是一个算子。 以下是算子中常用的基本概念。

• 算子名称 (Name)

  算子的名称，用于标志网络中的某个算子，同一网络中算子的名称需要保持唯一。

• 算子类型 (Type)

  网络中每一个算子根据算子类型进行算子实现的匹配，相同类型的算子的实现逻辑相同。在一个网络中同一类型的算子可能存在多个。

• 数据排布格式 (Format)

  在图像分析框架中，多维数据通过多维数组存储，比如图像分析中卷积的特征图用四维数组保存，四个维度分别为批量大小（Batch, N）、特征图高度（Height, H）、特征图宽度（Width, W）以及特征图通道（Channels, C）。 由于数据只能线性存储，因为这四个维度有对应的顺序。不同图像分析框架会按照不同的顺序存储特征图数据，比如Caffe，排列顺序为[Batch, Channels, Height, Width]，即NCHW。Tensorflow中，排列顺序为[Batch, Height, Width, Channels]， 即NHWC。

• 形状 (Shape)

  张量的形状，以(D0, D1, … ,Dn-1)的形式表示，D0到Dn是任意的正整数。

发布模式使用

• 获取ATC工具

• 获取custom样例工程

• 设置环境变量

• 编译custom样例工程

• 运行ATC

获取ATC工具

参考《ATC工具使用指南》"2.1.1 获取ATC工具" 小节。

获取custom样例工程

custom样例工程中，包含了Abs(cpu)和Add(npu)两个实现sample，其中Add(npu)仅支持Hi3519DV500，样例工程目录结构如下：

├── build.sh

├── caffe_model

│ ├── custom.caffemodel

│ └── custom.prototxt

├── CMakeLists.txt

├── custom_caffe_config.json

├── custom_onnx_config.json

├── data

│ ├── data_0.txt

│ └── data_0.txt.bin

├── inc

│ ├── model_process.h

│ ├── sample_process.h

│ └── utils.h

├── lib

│ ├── cmake

│ │ ├── toolchain_gcc-aarch64_glibc.cmake

│ │ ├── toolchain_gcc-aarch64_musl.cmake

│ │ └── toolchain_gcc-x86.cmake

│ ├── CMakeLists.txt

│ ├── README.md

│ └── src

│ ├── CMakeLists.txt

│ ├── common

│ │ ├── extended_utils.cpp

│ │ ├── op

│ │ │ ├── extended_op_node_base.cpp

│ │ │ ├── extended_propagation_base.cpp

│ │ │ ├── op_factory.cpp

│ │ │ ├── process_layer_factory.cpp

│ │ │ └── propagation_factory.cpp

│ │ └── parser

│ │ ├── extended_parser_base.cpp

│ │ └── op_parser_factory_base.cpp

│ ├── extended

│ │ ├── aicpu_runtime

│ │ │ ├── extended_abs_aicpu_forward.c

│ │ │ ├── extended_abs_aicpu_forward.h

│ │ │ └── extended_aicpu_forward_param.h

│ │ └── ops

│ │ ├── abs

│ │ │ ├── abs_op_node.cpp

│ │ │ ├── abs_parser.cpp

│ │ │ ├── abs_parser.h

│ │ │ ├── abs_propagation.cpp

│ │ │ └── abs_propagation.h

│ │ └── include

│ │ └── abs_op_node.h

│ └── include

│ ├── common

│ │ ├── extended_attr.h

│ │ ├── extended_forward_param.h

│ │ ├── extended_op_node_base.h

│ │ ├── extended_op_version.h

│ │ ├── extended_parser_base.h

│ │ ├── extended_propagation_base.h

│ │ ├── extended_utils.h

│ │ ├── ext_enum_def.h

│ │ ├── log.h

│ │ ├── op_factory.h

│ │ ├── op_parser_factory_base.h

│ │ └── propagation_factory.h

│ └── inst_api

│ ├── ext_process_param.h

│ ├── process_layer_base.h

│ └── process_layer_factory.h

├── onnx_model

│ └── custom.onnx

├── README.md

├── script

│ └── txt2bin.py

└── src

├── acl.json

├── CMakeLists.txt

├── main.cpp

├── model_process.cpp

├── sample_process.cpp

└── utils.cpp

设置环境变量

设置libsvp_aacpu_custom_x86.so/libsvp_aacpu_custom_aarch64.so和libsvp_custom.so相关自定义算子库环境变量。

须知：

• 使用export方式设置环境变量后，环境变量只在当前窗口有效。如果用户之前在.bashrc文件中设置过自定义算子库的环境变量，则在执行上述命令之前，需要先手动删除原来设置的自定义算子库环境变量。
• 如果用户之前在.bashrc文件中设置过之前版本自定义算子库的环境变量，则在执行atc命令之前，需要先手动删除原来设置的自定义算子库环境变量，然后设置如下环境变量。设置完成后，切换到新窗口执行atc模型转换命令。

必选环境变量（如下环境变量中${install_path}以samples软件包使用默认安装路径为例进行说明）

export PATH=${install_path}/9_custom/output/lib:$PATH

export LD_LIBRARY_PATH=${install_path}/9_custom/output/lib:$LD_LIBRARY_PATH

编译custom样例工程

直接执行./build.sh即可，生成的libsvp_custom.so库存放在${custom_dir}/output/lib目录。

运行ATC

参考《ATC工具使用指南》“2.2 转换样例”章节。

调试模式使用

调试模式仅NPU算子支持。本test样例工程提供了add算子(NPU)的测试工程，仅支持Hi3519DV500。

• 获取test样例工程

• 编译test样例工程

• 执行test样例工程

获取test样例工程

test工程的目录结构如下，sample中包含了两个测试用例供参考。

├── CMakeLists.txt

├── include

│ ├── add_offline_sample.h

│ ├── add_sample.h

│ ├── ext_ddr_simulator.h

│ ├── matmul_offline_sample.h

│ ├── matmul_sample.h

│ ├── topk_sample.h

│ ├── vvcmp_offline_sample.h

│ └── vvcmp_sample.h

└── src

├── layer

│ ├── add_offline_sample.cpp

│ ├── add_sample.cpp

│ ├── matmul_offline_sample.cpp

│ ├── matmul_sample.cpp

│ ├── topk_sample.cpp

│ ├── vvcmp_offline_sample.cpp

│ └── vvcmp_sample.cpp

└── main.cpp

编译test样例工程

必选环境变量

export DDK_PATH=${install_path}/ascend-toolkit/svp_latest/x86_64-linux

然后执行./build.sh。

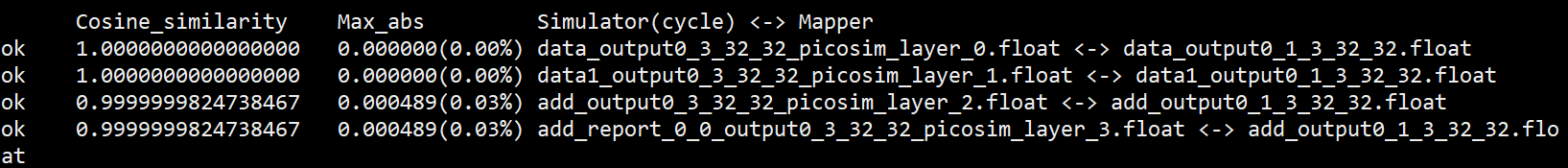

执行test样例工程

编译好的可执行程序在（build.sh同级目录）lib/output/bin目录下，直接执行./layer_test即可。

算子开发流程

• 算子Op定义

算子Op定义

• 原理

• 算子分析

• 工程创建

• 算子代码实现

• 算子工程编译部署

原理

算子定义规定了算子输入、输出和属性信息，基本参数的校验和shape的推导，并注册到自定义算子库中。网络模型生成时，发现包含自定义算子，ATC会根据自定义算子接口调用创建Op方法，返回对应的自定义算子指针，可根据此指针调用接口。

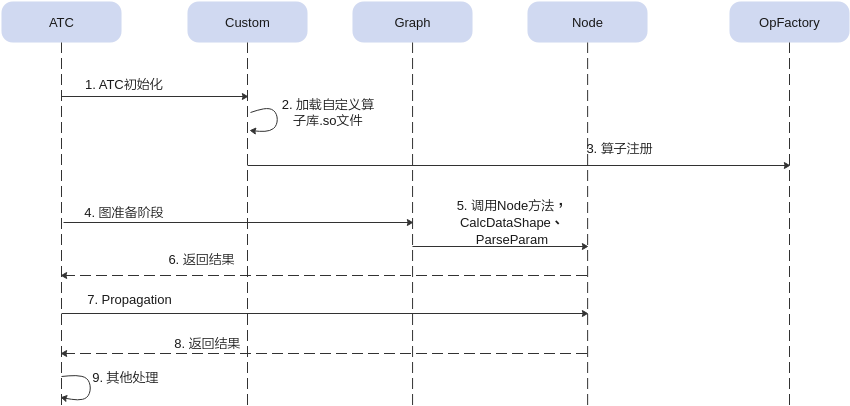

图 1 自定义算子时序图

其中算子注册包括OP Node注册、OP Parser注册和OP Propagation注册，注册的时候算子类型作为传入条件。

• 首先ATC接收到第三方框架的原始网络模型，并进行初始化，网络模型的拓扑图简称为图。
• 图中包含自定义算子时，会加载自定义算子.so库。
• Graph会遍历图中所有节点。
• 每个节点都会向Node发送调用方法请求shape计算函数和参数解析函数。
• 每个节点会执行CPU Propagation推理，并返回结果。
• ATC进行其他处理。

自定义算子调用时序图如图2。

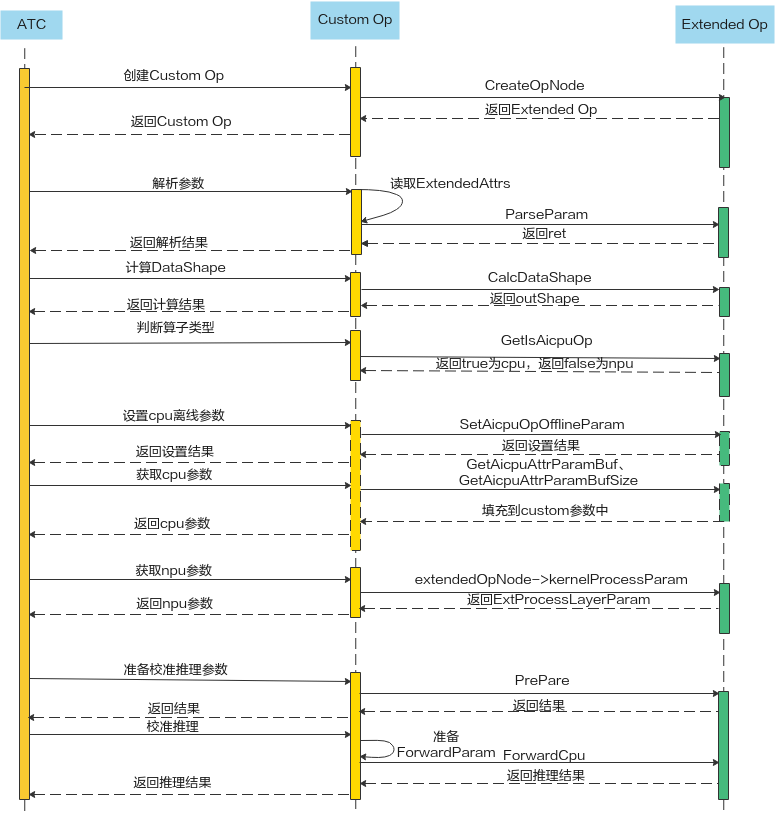

图 2 自定义算子调用时序图

算子分析

以Abs算子为例。

用户需要确定算子功能、输入、输出、算子类型以及算子实现函数名称等。

• 明确算子的功能以及数学表达式。

  以Abs算子为例，Abs算子的数学表达式为：

  y = abs(x)

  计算过程：将输入参数取绝对值，得到结果y并将其返回。

• 明确输入和输出。

• 例如Abs算子有一个输入x，一个输出y。

• 本样例中算子的输入支持的数据类型为float32，算子输出的数据类型与输入类型相同。
• 算子输入支持所有shape，输出shape与输入shape相同。

• 算子输出支持的format为：NCHW。

• 明确算子实现文件名称以及算子的类型(OpType)。

• 算子类型采用大驼峰的命名方式，即采用大写字符区分不同的语义。

• 算子文件名称，可采用如下命名规则：
  • 首字符的大写字符转换成小写字符，如Abs -> abs
  • 小写字符后的大写字符转换成下划线+小写字符，如 AbsNode -> abs_node

因此本例中，算子类型定义为Abs，算子的实现文件名称为abs，因此各个文件名称建议命名如下：

• 算子的opNode文件命名为abs_op_node.h与abs_op_node.cpp
• 算子的解析文件命名为abs_parser_caffe.h与abs_parser_caffe.cpp
• 算子的推理文件命名为abs_propagation.h与abs_propagation.cpp
• 算子的runtime文件命名为extended_abs_aacpu_forward.h与extended_abs_aacpu_forward.c

通过以上分析，得到Abs算子的设计规格如下：

算子类型 (OpType)	Abs
算子输入	name：x	shape：all	data type： float32
算子输出	name：y	shape：all	data type： float32
算子实现文件名称	abs

工程创建

用户可以基于提供的自定义算子样例工程进行修改，新增自定义算子。

目录结构介绍：

算子工程目录结构如下所示，请基于如下规则在对应目录下进行自定义算子开发：

├── extended

│ ├── aacpu_runtime // 存放算子的CPU实现

│ │ ├── extended_abs_aacpu_forward.c

│ │ ├── extended_abs_aacpu_forward.h

│ │ └── extended_aacpu_forward_param.h // CPU推理参数文件

│ └── ops // 存放算子定义文件、解析文件和推理文件

│ ├── abs

│ │ ├── abs_op_node.cpp

│ │ ├── abs_parser.cpp

│ │ ├── abs_parser.h

│ │ ├── abs_propagation.cpp

│ │ └── abs_propagation.h

│ └── include

│ └── abs_op_node.h

算子代码实现

自定义算子的实现包括以下部分：

• OpNode类的实现，需要继承ExtendedOpNodeBase基类。必须实现如下接口。

  • Parser：创建对应自定义算子Op的Parse指针并返回。参考“Parser”。
  • CalcDataShape：计算输入输出数据的shape信息。参考“CalcDataShape”。
  • GetIsAacpuOp：获取自定义算子Op的属性，CPU算子或NPU算子。参考“GetIsAAcpuOp”。

• Parser类的实现，需要继承ExtendedParserBase基类。必须实现如下接口：

  ParseParam：对自定义算子的参数进行解析。参考“ParseParam”。

• Propagation类的实现，需要继承ExtendedPropagationBase基类。必须实现如下接口：

  • PrePare：准备校准推理的参数。参考“Prepare”。
  • ForwardCpu：根据传入的推理参数进行校准推理。参考“ForwardCpu”。

若为CPU算子，需实现算子的CPU下的计算函数详见“Cpu Sample介绍”。

若为NPU算子，需实现XXXProcessLayer类，详见“NPU Sample介绍”。

算子工程编译部署

• 简介

• 算子工程编译

简介

自定义算子开发完成后，需要对算子工程进行编译，编译出ATC转换模型依赖的libsvp_custom.so，指令仿和功能仿依赖的libsvp_aacpu_custom_x86.so，板端ACL依赖的libsvp_aacpu_custom_aarch64.so。详细的编译部署流程如图1所示。

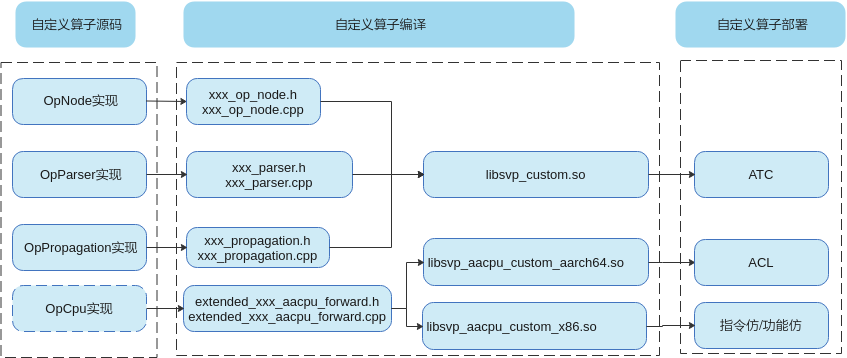

图 1 算子工程编译部署图

所有自定义算子需要在同一算子工程进行编译，编译成ATC加载调用的.so库。

算子工程编译

算子源码开发完成后，需要对算子工程进行编译，生成自定义算子库，包括libsvp_custom.so和libsvp_aacpu_custom_x86.so/libsvp_aacpu_custom_aarch64.so。

• 环境准备，配置gcc编译环境，CMake最低版本要求为3.5.1。

• 当开发环境与运行环境操作系统架构相同时，执行如下命令编译程序。

  指令仿真：

  ./build.sh inst

  功能仿真：

  ./build.sh func

• 当开发环境与运行环境操作系统架构不同时，执行以下命令进行交叉编译：

  ./build.sh

  默认的交叉编译链为musl环境; 如果想切换编译链为glibc环境，执行脚本为：

  ./build.sh board glibc

• ATC使用的libcustom.so和仿真工具使用的libsvp_aacpu_custom_x86.so编译环境一致。

• 编译成功后，会在当前目录创建output目录，并在output/lib下生成libsvp_custom.so和libsvp_aacpu_custom_x86.so/libsvp_aacpu_custom_aarch64.so库。

• 配置自定义算子库环境变量，供ATC加载使用，命令如下：

  export LD_LIBRARY_PATH=xxx/output/lib:$LD_LIBRARY_PATH

• 板端执行带有自定义cpu算子库时，通过二级调用libsvp_aacpu_custom_aarch64.so库进行推理，仿真工具执行带有自定义cpu算子库时，通过二级调用libsvp_aacpu_custom_x86.so库进行推理。

须知：

• 当前支持自定义算子的模块有ATC，指令仿真，板端推理。功能仿真暂时不支持NPU自定义算子，工具当前不支持自定义算子。
• 自定义算子输出节点个数最大为30。

接口参考

• 通用参数

• 通用接口

• CPU推理参数

• NPU参数及接口

通用参数

• ExtendedAttr类

• 枚举类型

• 结构体类型

• Propagation推理参数

ExtendedAttr类

• ExtendedAttr构造函数和析构函数

• GetExtendedParam

ExtendedAttr构造函数和析构函数

功能描述：

ExtendedAttr构造函数和析构函数。

接口原型：

ExtendedAttr ();
virtual ~ExtendedAttr ();

GetExtendedParam

功能描述：

获取自定义算子参数。

接口原型：

ExtendedParam GetExtendedParam() const;

返回值说明：

ExtendedParam，自定义算子参数。

枚举类型

功能描述：枚举类型，表征参数属性。

类型	说明
UNDEFINED	未定义类型。
FLOAT	float。
INT	int64_t。
STRING	字符串。
FLOATS	float数组。
INTS	int64_t数组。
STRINGS	字符串数组。

结构体类型

功能描述：结构体类型，表征参数的值。

参数名	类型	说明
name	string	自定义参数名称。
type	AttributeType	自定义参数类型。
paramFloat	float	float类型参数。
paramInt	int64_t	int64_t类型参数。
paramString	string	字符串类型参数。
paramFloats	vector<float>	float数组参数。
paramInts	vector<int64_t>	int64_t数组参数。
paramStrings	vector<string>	字符串数组参数。

Propagation推理参数

• ExtendedBuffer

• ExtendedDataInfo

• ExtendedDataInfoContainer

• ExtendedForwardParam

ExtendedBuffer

功能描述：自定义buffer类型。

参数名	类型	说明
data	void*	buffer内存数据。
size	uint32_t	buffer内存数据量，以byte为单位。

ExtendedDataInfo

功能描述：自定义data信息。

参数名	类型	说明
dataType	uint32_t	数据类型。
stride	uint32_t	数据stride偏移。
dimNum	uint32_t	数据维度数量。
shape	uint32_t*	数据形状信息。
buffer	ExtendedBuffer	数据buffer。

ExtendedDataInfoContainer

功能描述：自定义dataInfo信息。

参数名	类型	说明
dataInfo	ExtendedDataInfo*	自定义数据Info。
num	uint32_t	自定义数据Info数据量。

ExtendedForwardParam

功能描述：自定义forward参数。

参数名	类型	说明
input	ExtendedDataInfoContainer	输入数据。
output	ExtendedDataInfoContainer	输出数据。
paramBuf	ExtendedBuffer	参数buffer。

通用接口

• ExtendedOpNodeBase类

• ExtendedParserBase类

• ExtendedPropagationBase类

• UTILS API

ExtendedOpNodeBase类

• ExtendedOpNodeBase构造函数和析构函数

• Parser

• CalcDataShape

• CheckSpecification

• SetIsAacpuOp

• GetIsAAcpuOp

• SetOpName

• GetOpName

ExtendedOpNodeBase构造函数和析构函数

功能描述：

ExtendedOpNodeBase构造函数和析构函数。

接口原型：

ExtendedOpNodeBase();
virtual ~ExtendedOpNodeBase();

Parser

功能描述：

获取算子parser对象。

接口原型：

virtual shared_ptr<ExtendedParserBase> Parser();

返回值说明：

返回算子Parser指针。

CalcDataShape

功能描述：

计算Shape信息。

接口原型：

virtual int32_t CalcDataShape(const vector<vector<int32_t>>& bottomShapeVec, vector<vector<int32_t>>& topShapeVec);

参数名	输入/输出	说明
bottomShapeVec	输入	输入shape信息，其维度需与输入Shape（bottom）个数相等。
topShapeVec	输出	输出shape信息，其维度需与输出Shape（top）个数相等。

返回值说明：

int32_t，shape信息是否计算成功，返回0表示成功。

CheckSpecification

功能描述：

检查算子规格是否支持。

接口原型：

virtual int32_t CheckSpecification();

返回值说明：

int32_t，返回0表示成功。

SetIsAacpuOp

功能描述：

设置CPU算子flag。

接口原型：

void SetIsAacpuOp(bool flag);

参数名	输入/输出	说明
flag	输入	true代表是CPU算子，false代表不是CPU算子。

GetIsAAcpuOp

功能描述：

获取CPU算子flag。

接口原型：

virtual bool GetIsAAcpuOp() const;

参数名	输入/输出	说明
flag	输入	true代表是CPU算子，false代表不是CPU算子。

返回值说明：

bool，返回true代表是CPU算子，返回false代表不是CPU算子。

SetOpName

功能描述：设置算子名称。

接口原型：

inline void SetOpName(const string& name);

参数名	输入/输出	说明
name	输入	算子名称。

GetOpName

功能描述：获取算子名称。

接口原型：

inline string GetOpName() const;

参数名	输入/输出	说明
flag	输入	true代表是CPU算子，false代表不是CPU算子。

返回值说明：

string，算子名称。

ExtendedParserBase类

• ExtendedParserBase构造函数和析构函数

• ParseParam

ExtendedParserBase构造函数和析构函数

功能描述：

ExtendedParserBase构造函数和析构函数。

接口原型：

ExtendedParserBase ();
virtual ~ExtendedParserBase ();

ParseParam

功能描述：解析参数。

接口原型：

virtual int32_t ParseParam(const shared_ptr<ExtendedOpNodeBase> op, const std::vector<ExtendedAttr> &extendedAttrs);

参数名	输入/输出	说明
op	输入	算子对象指针。
extendedAttrs	输入	自定义算子参数

返回值说明：

int32_t，返回0代表解析参数成功，返回非0代表解析参数失败。

ExtendedPropagationBase类

• ExtendedPropagationBase构造函数和析构函数

• Forward

• Init

• Prepare

• ForwardCpu

• GetStride

• GetactivateProp

ExtendedPropagationBase构造函数和析构函数

功能描述：

ExtendedPropagationBase构造函数和析构函数。

接口原型：

ExtendedPropagationBase ();
virtual ~ExtendedPropagationBase ();

Forward

功能描述：执行推理。

接口原型：

int32_t Forward(ExtendedForwardParam& forwardParam);

参数名	输入/输出	说明
forwardParam	输入	推理参数。

返回值说明：

int32_t，返回0代表推理成功，返回非0代表推理失败。

Init

功能描述：

初始化。

接口原型：

int32_t Init(ExtendedOpNodeBase &op);

参数名	输入/输出	说明
op	输入	算子对象。

返回值说明：

int32_t，返回0代表初始化成功，返回非0代表初始化失败。

Prepare

功能描述：

参数读取配置。

接口原型：

virtual int32_t Prepare();

返回值说明：

Int32_t，返回0代表参数读取配置成功，返回非0代表参数读取配置失败。

ForwardCpu

功能描述：

执行Cpu推理。

接口原型：

virtual int32_t ForwardCpu(ExtendedForwardParam& forwardParam) = 0;

参数名	输入/输出	说明
forwardParam	输入	推理参数。

返回值说明：

int32_t，返回0代表Cpu推理成功，返回非0代表Cpu推理失败。

GetStride

功能描述：

获取stride值。

接口原型：

vector<int32_t> GetStride(const vector<int32_t> &shapeVec) const;

参数名	输入/输出	说明
shapeVec	输入	Shape信息。

返回值说明：

vector<int32_t>，输出shape每一个维度的stride值。

GetactivateProp

功能描述：

获取激活函数推理对象指针。

接口原型：

shared_ptr<ExtendedPropagationBase> GetactivateProp() const;

返回值说明：

shared_ptr<ExtendedPropagationBase>，ExtendedPropagationBase对象指针。

UTILS API

UTILS是自定义算子动态库对外接口，包括创建自定算子Op。提供了一系列API供开发者进行开发，参考接口总览。

• CreateOpNode

• GetLibVersion

CreateOpNode

功能描述：

创建自定义算子Op。

接口原型：

shared_ptr<ExtendedOpNodeBase> CreateOpNode(const string& name);

参数名	输入/输出	说明
name	输入	Op名称。

返回值说明：

shared_ptr<ExtendedOpNodeBase>，自定义算子Op对象指针。

GetLibVersion

功能描述：

获取自定义算子库版本值。

接口原型：

int64_t GetLibVersion();

返回值说明：

int64_t，版本值。

CPU推理参数

• ExtendedAAcpuBuffer

• ExtendedAAcpuDataInfo

• ExtendedAAcpuDataInfoContainer

• ExtendedAAcpuForwardParam

ExtendedAAcpuBuffer

功能描述：自定义cpu buffer。

参数名	输入/输出	说明
data	void*	buffer内存数据。
size	uint32_t	Buffer内存数据量。

ExtendedAAcpuDataInfo

功能描述：自定义cpu data信息。

参数名	类型	说明
dataType	uint32_t	数据类型。
stride	uint32_t	数据stride偏移。
dimNum	uint32_t	数据维度数量。
shape	uint32_t*	数据形状信息。
buffer	ExtendedBuffer	数据buffer。

ExtendedAAcpuDataInfoContainer

功能描述：自定义dataInfo信息。

参数名	类型	说明
dataInfo	ExtendedAacpuDataInfo *	自定义数据Info。
num	uint32_t	自定义数据Info数据量。

ExtendedAAcpuForwardParam

功能描述：自定义forward参数。

参数名	类型	说明
input	ExtendedAAcpuDataInfoContainer	输入数据。
output	ExtendedAAcpuDataInfoContainer	输出数据。
paramBuf	ExtendedAAcpuBuffer	参数buffer。

NPU参数及接口

说明：

Hi3516CV610不支持NPU自定义算子。

• 数据结构定义

• 程序控制

• 接口定义

数据结构定义

• Scalar

• Tensor

Scalar

• 功能说明

• 数据类型定义

• 函数原型

• 约束

• 标量运算

• 调试接口

• 调用示例

功能说明

定义Scalar变量。

数据类型定义

enum ExtOpDataType {
    EXT_OP_DTYPE_F16 = 10,
    EXT_OP_DTYPE_S32 = 11,
    EXT_OP_DTYPE_U32 = 12
};

函数原型

• Scalar();
• explicit Scalar(const std::string &name);
• Scalar(ExtOpDataType opDataTye, const std::string &name = "", int32_t initVal = 0);
• Scalar(Scalar &scalar, const std::string &name = "");
• Scalar(uint32_t val, const std::string &name = "");
• Scalar(int32_t val, const std::string &name = "");

约束

标量运算时，ExtOpDataType仅支持EXT_OP_DTYPE_S32和EXT_OP_DTYPE_U32。向量运算时，支持EXT_OP_DTYPE_F16类型。

标量运算

算术运算

支持的算术运算如下：

Scalar a(10);
Scalar b;
Scalar c;
c = a + b;
c = a + 10;
c = a – b;
c = a – 10;
c = 10 – b;
c = a*b;
c = 10*a;
c = a/b;
c = a/10;
c = 10/a;
c = a % b;
c = a %10;
c = 10 %a;
c++;
++c;
c--;
--c;

关系运算

关系运算需和控制语句配合使用。支持的关系运算如下：

Scalar a(10);
Scalar b;
a == b;
a == 10;
a != b;
a != 10;
a > b;
a > 10;
a < b;
a < 10;
a >= b;
a >= 10;
a <= b;
a <= 10;

位运算

Scalar a(10);
Scalar b;
Scalar c;
c = a | b;
c = a | 0xff;
c = a & b;
c = a & 0xff;
c = ~b;
c = b >> a;
c = b >> 1;
c = b << a;
c = b << 1;

赋值运算

Scalar a(10);
Scalar b;
b = a;
b &= a;
b &= 0xff;
b |= a;
b |= 0xff;
b ^= a;
b ^= 0xff;
b <<= a;
b <<= 2;
b >>= a;
b >>= 2;

特殊运算

Scalar a(10);
Scalar b;
Scalar c;
c.Max(a, b); // c = MAX(a, b);
c.Max(a, 10);
c.Max(10, a);
c.Min(a, b);
c.Min(a, 10);
c.Min(10, a);

调试接口

GetVal

功能描述：在simulator调试模式场景时，获取当前Scalar变量的值，在板端场景时，该接口返回的值无效。

接口原型：

int32_t GetVal();

返回值说明：当前Scalar变量的值。

GetValF

功能描述：在simulator调试模式场景时，获取当前Scalar变量的float值（如果当前Scalar数据类型为EXT_OP_DTYPE_F16，则内部会将EXT_OP_DTYPE_F16的值转化成float再返回），在板端场景时，该接口返回的值无效。

接口原型：

float GetValF();

返回值说明：当前Scalar变量的float值

调用示例

// 定义一个匿名Scalar变量a，初始值为0，数据类型为EXT_OP_DTYPE_S32
Scalar a;
// 定义一个Scalar变量b，名称为"b", 初始值为0，数据类型为EXT_OP_DTYPE_S32
Scalar b("b");
// 定义一个Scalar变量c，名称为"c", 初始值为10，数据类型为EXT_OP_DTYPE_U32
Scalar c(EXT_OP_DTYPE_U32, "c", 10);
// 定义一个Scalar变量d，名称为"d", 初始值为10，数据类型为EXT_OP_DTYPE_S32
uint32_t initVal = 10;
Scalar d(initVal, "d");
// 定义一个Scalar变量e，名称为"e", 初始值为-10，数据类型为EXT_OP_DTYPE_S32
Scalar e(-10, "e");
// 返回-10
int32_t eVal = e.GetVal();

须知：

Scalar变量资源有限，同时存在最多32个Scalar变量，非必要请尽量避免使用全局Scalar变量。

Tensor

• 功能说明

• 数据类型定义

• 函数原型

• 参数说明

• 支持操作

• 调试接口

• 调用示例

功能说明

定义Tensor变量。

数据类型定义

enum MemScope {
    DDR = 0,
    UB = 1
};

函数原型

• Tensor();
• Tensor(ExtOpDataType dataType, std::vector<int32_t> &dimVec, MemScope memScope, const std::string &name = "Tensor");
• Tensor(ExtOpDataType dataType, std::vector<int32_t> &dimVec, uint64_t ddrAddr, const std::string &name = "Tensor");
• Tensor(ExtOpDataType dataType, std::vector<int32_t> &dimVec, Scalar& ddrAddr, const std::string &name = "Tensor");

参数说明

参数名称	输入/输出	含义
dataType	输入	指定Tensor对象的数据类型，当前仅支持EXT_OP_DTYPE_F16。
dimVec	输入	指定Tensor对象形状，dimVec的维度不能超过3维。
memScope	输入	指定Tensor内存类型范围，支持DDR，UB。接口Tensor(ExtOpDataType dataType, std::vector<int32_t> &dimVec, MemScope memScope, std::string name = "Tensor"); 不建议定义DDR内存，因为此时不能确定DDR地址。
name	输入	指定Tensor的名称。

支持操作

GetSubTensor

功能：从TensorA中抠出一个小TensorB，该功能仅在Tensor处于DDR中时有效。如图1所示。

图 1 GetSubTensor示意

接口原型：

Tensor GetSubTensor(std::vector<int32_t> &pos, std::vector<int32_t> &len, const std::string &name = "Tensor");
Tensor GetSubTensor(std::vector<std::shared_ptr<Scalar>> &pos, std::vector<int32_t> &len, const std::string &name = "Tensor");

参数名称	输入/输出	含义
pos	输入	指定抠出的TensorB在TensorA中的位置，可以为int32_t变量或shared_ptr<Scalar>变量。
len	输入	指定抠出的TensorB的维度，len的维度不能超过3维，且需与TensorA的维度个数一样，TensorB必须在TensorA范围内。
name	输入	指定TensorB的名字。

返回值：返回TensorB。

GetNum

功能：获取当前Tensor的N维度，当前仅支持1.

接口原型：

int32_t GetNum() const;

返回值：返回Tensor的N维度。

GetChannel

功能：

获取当前Tensor的C维度，当Tensor在DDR中时，取值范围为[1, 65536)；当Tensor在UB中时，取值范围为[1, 65536)，且GetChannel() * GetHeight() * GetWidth()也满足取值范围[1, 65536)。

接口原型：

int32_t GetChannel() const;

返回值：返回Tensor的C维度。

GetHeight

功能：

获取当前Tensor的H维度，当Tensor在DDR中时，取值范围为[1, 65536)；当Tensor在UB中时，取值范围为[1, 65536)，且GetChannel() * GetHeight() * GetWidth()也满足取值范围[1, 65536)。

接口原型：

int32_t GetHeight() const;

返回值：返回Tensor的H维度。

GetWidth

功能：

获取当前Tensor的W维度，当Tensor在DDR中时，取值范围为[1, 65536)；当Tensor在UB中时，取值范围为[1, 65536)，且GetChannel() * GetHeight() * GetWidth()也满足取值范围[1, 65536)。

接口原型：

int32_t GetWidth() const;

返回值：返回Tensor的W维度。

SetQuantParam

数据结构定义：

struct ExtQuantParam {
    float alpha;
    float bias;
};

功能：

设置量化参数，可通过tensor.SetQuantParam()设置量化参数。

须知：

设置不同的量化参数会影响到精度，需要设置合理的量化参数。

接口原型：

void SetQuantParam(ExtQuantParam& quantParam);

参数名	输入/输出	说明
quantParam	输入	从FP16到S8的量化参数，默认alpha=1.0，bias=0.0，其中bias为仅能设置为0。针对matmul自定义算子，有两路量化参数：alpha0/bias0把矩阵A量化成S8数据，alpha1/bias1把矩阵B量化成S8数据；同时，有一路反量化参数：alpha2/bias2把矩阵乘结果矩阵C反量化成FP16数据；其关系为：alpha2 = 1 / (alpha0 * alpha1)。

调试接口

GetData

功能：

获取当前Tensor的数据，会将Tensor数值转换成float返回，仅在调试模式时有效。

接口原型：

std::vector<float> GetData();

返回值：当前Tensor的float格式数据。

GetDataString

功能：

获取当前Tensor的数据，会将Tensor数值转换成float格式的字符串返回，仅在调试模式时有效。

接口原型：

std::string GetDataString();

返回值：当前Tensor的float格式数据的字符串。

调用示例

// 定义一个DDR中的Tensor a, 维度为{8,10,10},ddr地址为0x100，名称为“TensorA”
std::vector<int32_t> dimVec = {8, 10, 10};
Tensor a(EXT_OP_DTYPE_F16, dimVec, 0x100, “TensorA”);
// 从TensorA中抠出TensorB。
std::vector<int32_t> pos = {2, 3, 4};
std::vector<int32_t> len = {4, 3, 2}
Tensor b = a.GetSubTensor(pos, len, “TensorB”);
// 从TensorA中抠出TensorC，pos为Scalar值
std::vector<shared_ptr<Scalar>> posOnline(3);
posOnline[0] = make_shared<Scalar>(EXT_OP_DTYPE_S32, "scalar0", pos[0]);
posOnline[1] = make_shared<Scalar>(EXT_OP_DTYPE_S32, "scalar1", pos[1]);
posOnline[2] = make_shared<Scalar>(EXT_OP_DTYPE_S32, "scalar2", pos[2]);
Tensor c = TensorA.GetSubTensor(posOnline, len, “TensorC”);
// 定义一个UB中的TensorD
Tensor d(EXT_OP_DTYPE_F16, dimVec, UB, “TensorD”);
// 获取TensorD的N, num为1
int32_t num = d.GetNum();
// 获取TensorD的C, channel为8
int32_t num = d.GetChannel();
// 获取TensorD的H, num为10
int32_t num = d.GetHeight();
// 获取TensorD的W, num为10
int32_t num = d.GetWidth();
// 定义UB中的TensorA, TensorB, TensorC
Tensor tensorUbMatrixA(EXT_OP_DTYPE_F16, lenMatrixA, UB, "ub0");
Tensor tensorUbMatrixB(EXT_OP_DTYPE_F16, lenMatrixB, UB, "ub1");
Tensor tensorUbMatrixC(EXT_OP_DTYPE_F16, lenMatrixResult, UB, "matmul");
// 设置量化参数
std::vector<ExtQuantParam> quantParams;
ExtQuantParam quantParam = {0.0, 0.0};
// 矩阵A量化参数
quantParam.alpha = 10.0;
quantParam.bias = 0.0;
quantParams.push_back(quantParam);
// 矩阵B量化参数
quantParam.alpha = 10.0;
quantParam.bias = 0.0;
quantParams.push_back(quantParam);
// 矩阵乘结果矩阵C的反量化参数
quantParam.alpha = 0.01; // 需要满足 1 / (10.0 * 10.0)
quantParam.bias = 0.0;
quantParams.push_back(quantParam);
// 传到ExtProcessLayerParam中
ExtProcessLayerParam layerParam;
layerParam.quantParams = quantParams;
// 量化参数设置设置到tensor中
tensorUbMatrixA.SetQuantParam(m_layerParam->quantParams[0]); // set quantA
tensorUbMatrixB.SetQuantParam(m_layerParam->quantParams[1]); // set quantB
tensorUbMatrixC.SetQuantParam(m_layerParam->quantParams[2]); // set ltpC

程序控制

• 简介

• if

• while

简介

本章节介绍自定义算子中用于控制程序跳转的控制语句，包括if和while逻辑。

if和while语句使用前，均需先调用EXT_CONTROLLER(ctrl)定义一个ctrl对象。

if

if中的condition可以为Scalar变量之间或int变量之间的关系运算符，如>,<,==,!=,>=,<=。

• if

• if-else if

• if-else

• if-elseif-..-else

if

使用示例：

EXT_CONTROLLER(ifCtrl);
EXT_CTRL_IF(ifCtrl, condition) {
    // if process
} EXT_CTRL_ENDIF(ifCtrl);

if-else if

使用示例：

EXT_CONTROLLER(ifCtrl);
EXT_CTRL_IF(ifCtrl, condition1) {
    // if process
} EXT_CTRL_ELSEIF(ifCtrl, condition2) {
    // else process
} EXT_CTRL_ENDIF(ifCtrl);

if-else

使用示例：

EXT_CONTROLLER(ifCtrl);
EXT_CTRL_IF(ifCtrl, condition) {
    // if process
} EXT_CTRL_ELSE(ifCtrl) {
    // else process
} EXT_CTRL_ENDIF(ifCtrl);

if-elseif-..-else

使用示例：

EXT_CONTROLLER(ifCtrl);
EXT_CTRL_IF(ifCtrl, condition1) {
    // if process
} EXT_CTRL_ELSEIF(ifCtrl, condition2) {
    // else process
} EXT_CTRL_ELSE(ifCtrl) {
    // else process
} EXT_CTRL_ENDIF(ifCtrl);

while

while语句中的condition可以为Scalar变量之间或int变量之间的关系运算符，如>,<,==,!=,>=,<=。

• while

• while-break

while

使用示例：

EXT_CONTROLLER(whileCtrl);
EXT_CTRL_WHILE(whileCtrl, condition) {
   // while process
} EXT_CTRL_WHILE_END(whileCtrl);

while-break

使用示例：

EXT_CONTROLLER(whileCtrl);
EXT_CTRL_WHILE(whileCtrl, condition1) {
    // while process
    EXT_CTRL_BREAK_IF(whileCtrl, condition2) {
        // break process
    }
} EXT_CTRL_WHILE_END(whileCtrl);

接口定义

• 数据类型定义

• 离线数据接口

• 数据加载接口

• 数据存储接口

• 数据运算接口

• 利用率统计接口

• DDR调试接口

数据类型定义

enum ExtInstBaseAddrType {
    EXT_BASE_TYPE_INST_BASE = 0,
    EXT_BASE_TYPE_TEMP_BASE = 1,
    EXT_BASE_TYPE_NO_BASE = 4
};

离线数据接口

• GetOfflineParamAddr

GetOfflineParamAddr

功能描述：获取离线输入的地址。

接口原型：

int32_t GetOfflineParamAddr(uint32_t idx, Scalar &offlineParamAddr);

参数名	输入/输出	说明
idx	输入	离线输入的index编号，由extProcessLayerParam.offlineParams中的vector序号决定。
offlineParamAddr	输出	返回当前离线输入的DDR地址，存储位置为DDR的EXT_BASE_TYPE_INST_BASE段空间

返回值说明：

int32_t，获取离线输入地址是否成功，0表示成功，非0表示失败。

数据加载接口

• Load

• LoadMatrix

Load

功能描述：从DDR空间(支持从TmpBuf，om空间)Load Tensor到Ub的TensorResult中，如果有多路输入，可以通过多次调用Load接口来实现。

接口原型：

int32_t Load(InstBaseAddrType baseAddrType, Tensor& tensorResult, const Tensor& tensor);

参数名	输入/输出	说明
baseAddrType	输入	表示当前DDR中的Tensor在DDR的哪一片空间，支持EXT_BASE_TYPE_INST_BASE和EXT_BASE_TYPE_TEMP_BASE。 一般，在线的Featuremap数据在EXT_BASE_TYPE_TEMP_BASE中，离线的参数和数据在EXT_BASE_TYPE_INST_BASE中。
tensor	输入	DDR中的Tensor
tensorResult	输出	UB中的Tensor

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

LoadMatrix

功能描述：从DDR空间(支持从TmpBuf，om空间)Load Matrix到Ub的TensorResult中，如果有多路输入，可以通过多次调用LoadMatrix接口来实现。

接口原型：

int32_t LoadMatrix(InstBaseAddrType baseAddrType, Tensor& tensorResult, const Tensor& tensor);

参数名	输入/输出	说明
baseAddrType	输入	表示当前DDR中的Tensor在DDR的哪一片空间，支持EXT_BASE_TYPE_INST_BASE和EXT_BASE_TYPE_TEMP_BASE。 一般，在线的Featuremap数据在EXT_BASE_TYPE_TEMP_BASE中，离线的参数和数据在EXT_BASE_TYPE_INST_BASE中。
tensor	输入	DDR中的Tensor
tensorResult	输出	UB中的Tensor

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

数据存储接口

• Store

Store

功能描述：从UB空间Store Tensor到DDR的TensorResult中，如果有多路输出，可以通过多次调用Store接口来实现。

接口原型：

int32_t Store(InstBaseAddrType baseAddrType, Tensor& tensorResult, const Tensor& tensor);

参数名	输入/输出	说明
baseAddrType	输入	表示当前DDR中的Tensor在DDR的哪一片空间，当前仅支持EXT_BASE_TYPE_TEMP_BASE。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensorResult	输出	DDR中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

数据运算接口

说明：以下所涉及Vv接口，均需要保持tensor0和tensor1的维度一致。

• VvAdd

• VvSub

• VvMul

• VvDiv

• VvMax

• VvMin

• VDivS

• VSEmadS

• VSEmadFaSb

• VSEmadSaFb

• VSigmoid

• VTanh

• VExp

• Vlog

• VSqrt

• VDivF

• VSEmadF

• VSum

• VMax

• VMin

• VVMad

• Matmul

• Vvcmp

• topK

VvAdd

功能描述：

实现两个Tensor逐点相加的功能：tensorResult[i] = tensor0[i] + tensor1[i]。

接口原型：

int32_t VvAdd(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VvSub

功能描述：

实现两个Tensor逐点相减的功能：tensorResult[i] = tensor0[i] - tensor1[i]。

接口原型：

int32_t VvSub(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VvMul

功能描述：

实现两个Tensor逐点相乘的功能：tensorResult[i] = tensor0[i] * tensor1[i]。

接口原型：

int32_t VvMul(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VvDiv

功能描述：

实现两个Tensor逐点相除的功能：tensorResult[i] = tensor0[i] / tensor1[i]。

接口原型：

int32_t VvDiv(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VvMax

功能描述：

实现两个Tensor逐点求较大值的功能：tensorResult[i] = max(tensor0[i], tensor1[i])。

接口原型：

int32_t VvMax(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VvMin

功能描述：

实现两个Tensor逐点求较小值的功能：tensorResult[i] = min(tensor0[i], tensor1[i])。

接口原型：

int32_t VvMin(Tensor& tensorResult, const Tensor& tensor0, const Tensor& tensor1);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VDivS

功能描述：

实现a除以tensor中的各元素：tensorResult[i] = a / tensor[i]。

接口原型：

int32_t VDivS(Tensor& tensorResult, const Tensor& tensor, Scalar& a);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	分母，UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。
a	输入	分子，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VSEmadS

功能描述：

tensor所有元素进行a*x+b操作：tensorResult[i] = a * tensor[i] + b。

接口原型：

int32_t VSEmadS(Tensor& tensorResult, const Tensor& tensor, Scalar& a, Scalar& b);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。
a	输入	乘数，仅支持EXT_OP_DTYPE_F16类型。
b	输入	加数，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VSEmadFaSb

功能描述：

tensor所有元素进行a*x+b操作：tensorResult[i] = a * tensor[i] + b。

接口原型：

int32_t VSEmadFaSb(Tensor& tensorResult, const Tensor& tensor, float a, Scalar& b);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。
a	输入	乘数，内部会转换成EXT_OP_DTYPE_F16运算。
b	输入	加数，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VSEmadSaFb

功能描述：

tensor所有元素进行a*x+b操作：tensorResult[i] = a * tensor[i] + b。

接口原型：

int32_t VSEmadSaFb(Tensor& tensorResult, const Tensor& tensor, Scalar& a, float b);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。
a	输入	乘数，仅支持EXT_OP_DTYPE_F16类型。
b	输入	加数，内部会转换成EXT_OP_DTYPE_F16运算。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VSigmoid

功能描述：

tensor所有元素进行Sigmoid操作：tensorResult[i] = Sigmoid(tensor[i])。

接口原型：

int32_t VSigmoid(Tensor& tensorResult, const Tensor& tensor);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VTanh

功能描述：

tensor所有元素进行Tanh操作：tensorResult[i] = Tanh(tensor[i])。

接口原型：

int32_t VTanh(Tensor& tensorResult, const Tensor& tensor);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VExp

功能描述：

tensor所有元素进行Exp操作：tensorResult[i] = e^(tensor[i])。

接口原型：

int32_t VExp(Tensor& tensorResult, const Tensor& tensor);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

Vlog

功能描述：

tensor所有元素进行Ln操作：tensorResult[i] = ln(tensor[i])。

接口原型：

int32_t VLog(Tensor& tensorResult, const Tensor& tensor);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VSqrt

功能描述：

tensor所有元素进行开平方操作：tensorResult[i] = sqrt(tensor[i])。

接口原型：

int32_t VSqrt(Tensor& tensorResult, const Tensor& tensor);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VDivF

功能描述：

实现a除以tensor中的各元素：tensorResult[i] = a / tensor[i]。

接口原型：

int32_t VDivF(Tensor& tensorResult, const Tensor& tensor, float a);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	分母，UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。
a	输入	分子，内部会转换成EXT_OP_DTYPE_F16运算。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VSEmadF

功能描述：

tensor所有元素进行a*x+b操作：tensorResult[i] = a * tensor[i] + b。

接口原型：

int32_t VSEmadF(Tensor& tensorResult, const Tensor& tensor, float a, float b);

参数名	输入/输出	说明
tensorResult	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。
a	输入	乘数，内部会转换成EXT_OP_DTYPE_F16运算。
b	输入	加数，内部会转换成EXT_OP_DTYPE_F16运算。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VSum

功能描述：

tensor所有元素求和: result = ∑tensor[i]。

接口原型：

int32_t VSum(Scalar& result, const Tensor& tensor);

参数名	输入/输出	说明
result	输出	累加结果，类型为EXT_OP_DTYPE_F16。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VMax

功能描述：

tensor所有元素取最大值: result = max(tensor)；resultIdx: result在tensor中的位置。

接口原型：

int32_t VMax(Scalar& result, Scalar& resultIdx, const Tensor& tensor);

参数名	输入/输出	说明
result	输出	Max结果，类型为EXT_OP_DTYPE_F16。
resultIdx	输出	result在tensor中的位置，[0, tensor总维度大小)，仅支持EXT_OP_DTYPE_S32类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VMin

功能描述：

tensor所有元素取最小值: result = min(tensor)；resultIdx: result在tensor中的位置。

接口原型：

int32_t VMin(Scalar& result, Scalar& resultIdx, const Tensor& tensor);

参数名	输入/输出	说明
result	输出	Min结果，类型为EXT_OP_DTYPE_F16。
resultIdx	输出	result在tensor中的位置，[0, tensor总维度大小)，仅支持EXT_OP_DTYPE_S32类型。
tensor	输入	UB中的Tensor，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

VVMad

功能描述：

tensor0和tensor1拉成向量后求内积：result = [tensorVec0] · [tensorVec1]。

接口原型：

int32_t VVMad(Scalar& result, const Tensor& tensor0, const Tensor& tensor1);

参数名	输入/输出	说明
result	输出	内积结果，类型为EXT_OP_DTYPE_F16。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

Matmul

功能描述：

对tensor0和tensor1^T做矩阵乘：result = [tensor0] · [tensor1]，其中tensor1中的数据为转置后的数据。

接口原型：

int32_t Matmul(Tensor& result, const Tensor& tensor0, const Tensor& tensor1, int32_t m, int32_t k, int32_t n);

参数名	输入/输出	说明
result	输出	矩阵乘结果，类型为EXT_OP_DTYPE_F16，其维度要求为（n，c，h，w）=(1，1，m，n)。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型，其维度要求为（n，c，h，w）=(1，1，m，k)。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型，其维度要求为（n，c，h，w）=(1，1，k，n)，其中tensor1的数据为转置后的数据。
m	输入	左矩阵的Height，支持的范围为[1，4096]，默认为0。当m=0时，接口内部直接将tensor0.GetHeight()作为真实m值。
k	输入	左矩阵和右矩阵的Width，支持的范围为[1，16384]，默认为0。当k=0时，接口内部直接将tensor0.GetWidth()作为真实k值。
n	输入	右矩阵的Height，支持的范围为[1，4096]，默认为0。当n=0时，接口内部直接将tensor1.GetWidth()作为真实n值。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

须知：

调用Matmul接口之前，需要通过tensor设置合理的量化参数，通过3.4.1.2.5.1 SetQuantParam接口添加；或者参考4.2.4.1 Prototxt定义，在prototxt中添加量化参数。

Vvcmp

说明：

Hi3516CV610不支持。

功能描述：

对输入的两个向量逐个元素比较两个tensor大小，满足条件（由用户指定）者相应元素为16'hffff，否则为16'h0000，并写入到指定的地址，支持六种比较模式设置：0: EQ, 1: NE, 2: LT, 3: GT, 4: GE, 5: LE。

接口原型：

int32_t VVCmp(uint8_t cmpType, Tensor &result, const Tensor &tensor0, const Tensor &tensor1);

参数名	输入/输出	说明
cmpType	输入	六种比较模式（用户可设置）：0: EQ（等于）, 1: NE（不等于）, 2: LT（小于）, 3: GT（大于）, 4: GE（大于等于）, 5: LE（小于等于）。
result	输出	UB中的输出结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
tensor0	输入	UB中的Tensor0，仅支持EXT_OP_DTYPE_F16类型。
tensor1	输入	UB中的Tensor1，仅支持EXT_OP_DTYPE_F16类型。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

topK

说明：

Hi3516CV610不支持。

功能描述：

对输入的数据以及对应的索引求前K个最大值，以及输出其前K个最大值对应的索引。

接口原型：

int32_t TopK(Tensor &result, Tensor &indexResult, const Tensor &tensor, const Tensor &indexTensor, uint32_t topK);

参数名	输入/输出	说明
result	输出	UB中的输出数据结果Tensor，仅支持EXT_OP_DTYPE_F16类型。
indexResult	输出	UB中的输出结果索引Tensor，仅支持EXT_OP_DTYPE_F16类型。其索引会有索引精度损失。
tensor	输入	UB中的数据Tensor，仅支持EXT_OP_DTYPE_F16。支持输入数据量[1, 51200]。
indexTensor	输入	UB中的索引Tensor，仅支持EXT_OP_DTYPE_F16。支持输入索引量[1, 51200]，其索引会有索引精度损失。
topK	输入	调用一次topK接口输出的topK ∈ [1, 1000]。

返回值说明：

int32_t，执行指令是否成功，0表示成功，非0表示失败。

利用率统计接口

功能描述：

统计当前算子运算过程中的最大Ub利用率，该接口仅在发布模式时有效。

接口原型：

float GetMaxUbUsage();

返回值说明：

float，UB利用率，取值范围为[0,1]。

DDR调试接口

功能说明：调试模式时，模拟DDR空间。

• InitSpace

• GetSpaceSize

• InitDataRandom

• InitData

• SetOfflineParamAddr

• GetOfflineParamAddr

• GetDdrSpace

• SetDdrSpace

• PrintSpace To String

• PrintSpace To File

InitSpace

功能：初始化DDR空间。

接口原型：

void InitSpace(uint32_t size);

参数名称	输入/输出	含义
size	输入	需要初始化的DDR空间的大小，单位为byte，默认DDR空间初始化成全0值。

GetSpaceSize

功能：获取当前DDR空间大小。

接口原型：

uint32_t GetSpaceSize() const;

返回值说明：

uint32_t, 当前DDR空间大小，单位为byte。

InitDataRandom

功能：初始化DDR空间内的值。

接口原型：

void InitDataRandom(int32_t maxVal = 100);

参数名称	输入/输出	含义
maxVal	输入	初始化的DDR值中的最大值。

InitData

功能：初始化DDR空间内的值。

接口原型：

void InitData(std::vector<float>& data);

参数名称	输入/输出	含义
data	输入	初始化的DDR值中的值，内部会转换成EXT_OP_DTYPE_F16进行初始化，data的元素个数必须等于ddr空间byte数的一半。

SetOfflineParamAddr

功能：设置离线参数的DDR地址。

接口原型：

void SetOfflineParamAddr(uint32_t idx, uint32_t addr);

参数名称	输入/输出	含义
idx	输入	离线参数的索引，从0开始计数。
addr	输入	离线参数的DDR地址。

GetOfflineParamAddr

功能：获取离线参数地址。

接口原型：

uint32_t GetOfflineParamAddr(uint32_t idx);

参数名称	输入/输出	含义
idx	输入	离线参数的索引，从0开始计数。

返回值说明：

uint32_t, 索引为idx的离线参数的DDR地址。

GetDdrSpace

功能：获取对应地址长度的DDR空间的值。

接口原型:

void GetDdrSpace(std::vector<float>& data, uint32_t addr, uint32_t size);

参数名称	输入/输出	含义
data	输入	获取到的DDR空间的值，内部将EXT_OP_DTYPE_F16的值转换成float返回。
addr	输入	DDR起始地址，以byte为单位，要求偶数对齐。
size	输入	需要获取的地址长度，要求偶数对齐。

SetDdrSpace

功能：设置对应地址长度的DDR空间的值。

接口原型：

void SetDdrSpace(std::vector<float>& data, uint32_t addr, uint32_t size);

参数名称	输入/输出	含义
data	输入	需要设置的DDR空间的值，内部将EXT_OP_DTYPE_F16的值转换成float返回。
addr	输入	DDR起始地址，以byte为单位，要求偶数对齐。
size	输入	需要获取的地址长度，要求偶数对齐。

PrintSpace To String

功能：输出对应地址长度的DDR空间的值到string中。

接口原型：

std::string PrintSpace(uint32_t addr, uint32_t size);

参数名称	输入/输出	含义
addr	输入	DDR起始地址，以byte为单位，要求偶数对齐。
size	输入	需要获取的地址长度，要求偶数对齐。

返回值说明：

std::string 返回的string值。

PrintSpace To File

功能：输出对应地址长度的DDR空间的值到文件中。

接口原型：

void PrintSpace(std::string &filename, uint32_t addr, uint32_t size, bool isOneLine = false);

参数名称	输入/输出	含义
filename	输入	输出的文件名。
addr	输入	DDR起始地址，以byte为单位，要求偶数对齐。
size	输入	需要获取的地址长度，要求偶数对齐。
isOneLine	输出	是否将结果打印到文件中的同一行。

Sample介绍

• Cpu Sample介绍

• NPU Sample介绍

Cpu Sample介绍

• Prototxt定义

• Custom工程开发

• 仿真工程运行结果

Prototxt定义

Abs算子的prototxt定义如下，需要制定type为Custom类型，并指定custom_param，custom_param中extended_op_type为必填字段，attribute为可选字段。

layer {
    name: "abs"
    type: "Custom"
    bottom: "data"
    top: "abs"
    custom_param {
        extended_op_type: "Abs"
        attribute {
            name: "ExtendedAbs"
        }
    }
}

Custom工程开发

Custom工程中，增加Abs目录，并增加opNode，Parser，Propagation，cpu推理模块。

• AbsOpNode

• AbsParser

• Propagation

• AbsCpuForward

AbsOpNode

AbsOpNode继承自ExtendedOpNodeBase。

实现的功能主要包括：

• 实现CalcDataShape()接口。
• 实现DataShape推导。

AbsParser

AbsParser继承自ExtendedParserBase。功能是解析ExtendedAttr。

Propagation

AbsPropagation继承自ExtendedPropagationBase。主要实现ForwardCpu接口，作为atc simulator的运算结果。

AbsCpuForward

AbsCpuForward是实现abs的cpu推理接口，实现float的计算，供ATC的cpu库二级调用实现自定义算子的cpu推理。

仿真工程运行结果

• 仿真工程测试

• 板端工程测试

仿真工程测试

测试代码流程：

1. 准备data数据。
2. 使用ATC工具转换caffe模型生成om，可参考Custom Sample的README文档。
3. 仿真运行om进行推理，得到输出结果。

板端工程测试

参考“调试模式使用”。

NPU Sample介绍

说明：

Hi3516CV610不支持NPU自定义算子。

• Add sample

• Matmul sample

• topk sample

Add sample

• Prototxt定义

• Custom工程开发

• 仿真工程运行结果

Prototxt定义

• Add算子的prototxt定义如下，需要制定type为Custom类型，并指定custom_param，custom_param中extended_op_type为必填字段，attribute为可选字段。

  layer {
      name: "add"
      type: "Custom"
      bottom: "data"
      bottom: "data1"
      top: "add"
      custom_param {
          extended_op_type: "Add"
          attribute {
              name: "operator"
              type: STRING
              s: "SUM"
          }
      }
  }


• 在onnx框架下，Abs算子定义如下，op_type必须需加上前缀Extend。

  node_abs0 = onnx.helper.make_node(
      'ExtendAbs',
      inputs=['data'],
      outputs=['abs'],
      name = 'abs'
  )


Custom工程开发

Custom工程中，增加Add目录，并增加opNode，Parser，Propagation，ProcessLayer模块。

• AddOpNode

• AddParser

• Propagation

• AddProcessLayer

AddOpNode

AddOpNode继承自ExtendedOpNodeBase。

实现的功能主要包括：

• 实现CalcDataShape()接口
• 实现DataShape推导

AddParser

AddParser继承自ExtendedParserBase。功能是解析ExtendedAttr。

Propagation

AddPropagation继承自ExtendedPropagationBase。主要实现ForwardCpu接口，作为atc simulator的运算结果。

int32_t AddPropagation::ForwardCpu(ExtendedForwardParam& forwardParam)
{
    if (forwardParam.input.num != 2 && !(forwardParam.input.num == 1 && m_opNode->GetOfflineArgSize() == 1)) {
        ERROR_LOG("input.num %d should be 2\n", forwardParam.input.num);
        return -1;
    }
    ExtendedDataInfo* inputDataInfo = forwardParam.input.dataInfo;
    auto inputData0 = static_cast<float*>(inputDataInfo[0].buffer.data);
    float *inputData1 = nullptr;
    if (forwardParam.input.num == 2) {
        // inputData1为在线输入，直接从inputDataInfo[1]中获取数据。
        inputData1 = static_cast<float*>(inputDataInfo[1].buffer.data);
    } else {
        // inputData1为离线输入，从OfflineArgs中获取数据。
        OfflineParamPair &offlineParamPair = m_opNode->GetOfflineArgs(0);
        inputData1 = offlineParamPair.first.data();
    }
    uint32_t* inShape = inputDataInfo[0].shape;
    uint64_t inCount = 1;
    for (uint32_t i = 0; i < inputDataInfo[0].dimNum ; i++) {
        inCount *= inShape[i];
    }
    ExtendedDataInfo* outputDataInfo = forwardParam.output.dataInfo;
    auto outputData = static_cast<float*>(outputDataInfo[0].buffer.data);
    for (uint64_t i = 0; i < inCount; i++) {
        outputData[i] = inputData0[i] + inputData1[i];
    }
    return 0;
}

AddProcessLayer

AddProcessLayer继承自ProcessLayerBase，实现Add的指令层，用于生成om。

AddProcessLayer中需要实现切块，运算等功能。

示例中的AddProcessLayer处理了双输入Add算子，其中第0路输入一定是在线输入，第1路输入可以为在线输入，也可以为离线输入。

仿真工程运行结果

• 仿真测试工程测试

• 板端工程运行测试

仿真测试工程测试

测试代码流程：

1. 填充LayerParam；
2. 初始化DDR空间；
3. 调用AddProcessLayer接口。

在线输入测试用例：

int32_t TestAddProcessLayer()
{
    // 初始化LayerParam
    ExtProcessLayerParam layerParam;
    layerParam.inShapeVec.resize(2);
    layerParam.inShapeVec[0] = {1, 1, 1, 8};
    layerParam.inShapeVec[1] = {1, 1, 1, 8};
    layerParam.outShapeVec.resize(1);
    layerParam.outShapeVec[0] = {1, 1, 1, 8};
    layerParam.inDdrAddr.resize(2);
    layerParam.inDdrAddr[0] = 0;
    layerParam.inDdrAddr[1] = 0x10;
    layerParam.outDdrAddr.resize(1);
    layerParam.outDdrAddr[0] = 0x20;
    layerParam.tmpDdrAddr = 0x20;
    layerParam.name = "Add";
    // 初始化DDR空间
    ExtDdrSimulator::GetInstance().InitSpace(48);
    ExtDdrSimulator::GetInstance().InitDataRandom();
    // 打印DDR空间
    std::cout << "ddr before calc: " << ExtDdrSimulator::GetInstance().PrintSpace(0, 48);
    // 调用AddProcessLayer
    AddProcessLayer addLayer;
    addLayer.ProcessLayer(layerParam);
    // 打印DDR空间
    std::cout << "ddr after calc: " << ExtDdrSimulator::GetInstance().PrintSpace(0, 48);
    return 0;
}

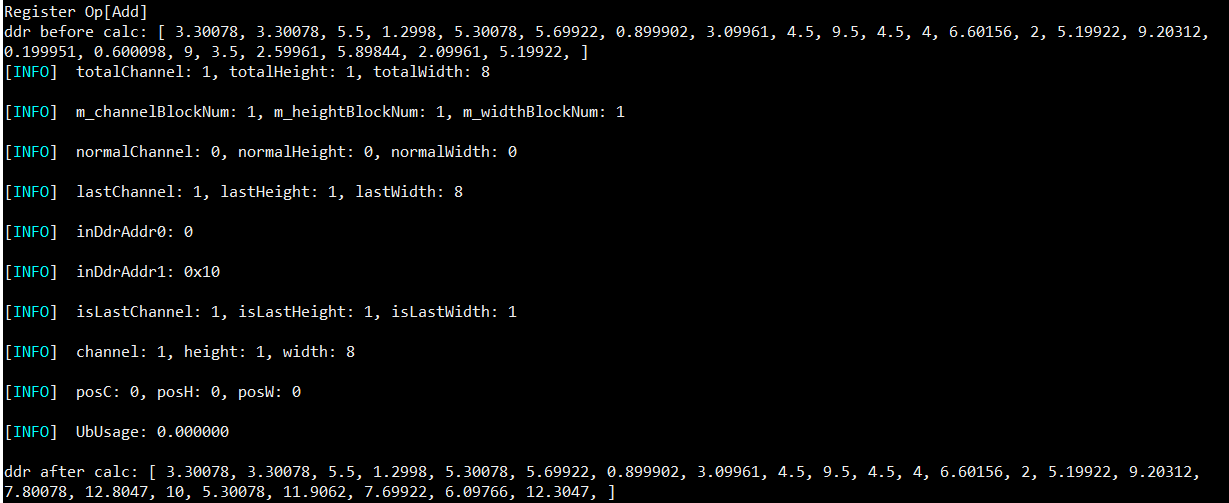

运行结果：

板端工程运行测试

板端测试流程：

1. 参考“设置环境变量”；
2. 参考“编译custom样例工程”；
3. 执行ATC，运行流程与其它非custom用例一样。

板端用例与AddPropagation运行相似度对比结果：

Matmul sample

• Prototxt定义

• Custom工程开发

• 仿真工程结果

Prototxt定义

Matmul算子的prototxt定义如下，需要制定type为Custom类型，并指定custom_param，custom_param中extended_op_type为必填字段，attribute为可选字段。

layer {
  name: "matmul"
  type: "Custom"
  bottom: "data0"
  bottom: "data1"
  top: "matmul"
  custom_param {
    extended_op_type: "Matmul"
    attribute {
      name: "operator"
      type: STRING
      s: "MATMUL"
    }
    attribute {
      name: "dims"
      s: " "
      type: STRING
    }
    attribute {
      name: "value"
      s: " "
      type: STRING
    }
    attribute {
      name: "quant"
      s: " "
      type: STRING
    }
  }
}

Custom工程开发

• MatmulOpNode

• MatmulParser

• MatmulPropagation

• MatmulProcessLayer

MatmulOpNode

MatmulOpNode继承自ExtendedOpNodeBase。

实现的功能主要包括：

• 实现CalcDataShape()接口
• 实现DataShape推导
• 实现GetExtraAddeSize()接口

MatmulParser

MatmulParser继承自ExtendedParserBase。功能是解析ExtendedAttr。

MatmulPropagation

MatmulPropagation继承自ExtendedPropagationBase。主要实现ForwardCpu接口，作为atc simulator的运算结果。

MatmulProcessLayer

MatmulProcessLayer继承自ProcessLayerBase，实现Matmul的指令层，用于生成om。

MatmulProcessLayer中需要实现切块，运算等功能。

示例中的MatmulProcessLayer处理了双输入Matmul算子，其中第0路输入一定是在线输入，第1路输入可以为在线输入，也可以为离线输入。

仿真工程结果

• 仿真测试工程测试

• 板端工程运行测试

仿真测试工程测试

测试代码流程：

1. 填充LayerParam；
2. 初始化DDR空间；
3. 调用MatmulProcessLayer接口。

在线输入测试用例：

int32_t matmulOnlineProcessLayer()
{
    std::vector<ExtQuantParam> quantParams;
    ExtQuantParam quantParam = {0.0, 0.0};
    quantParam.alpha = 10.0;
    quantParam.bias = 0.0;
    quantParams.push_back(quantParam);
    quantParam.alpha = 10.0;
    quantParam.bias = 0.0;
    quantParams.push_back(quantParam);
    quantParam.alpha = 0.01;
    quantParam.bias = 0.0;
    quantParams.push_back(quantParam);

    ExtProcessLayerParam layerParam;
    layerParam.quantParams = quantParams;
    layerParam.inShapeVec.resize(2);
    layerParam.inShapeVec[0] = {1, 1, 2, 2};
    layerParam.inShapeVec[1] = {1, 1, 2, 2};
    layerParam.outShapeVec.resize(1);
    layerParam.outShapeVec[0] = {1, 1, 2, 2};
    layerParam.inDdrAddr.resize(2);
    layerParam.inDdrAddr[0] = 0;
    layerParam.inDdrAddr[1] = 0x08;
    layerParam.outDdrAddr.resize(1);
    layerParam.outDdrAddr[0] = 0x10;
    layerParam.tmpDdrAddr = 0x10;
    layerParam.name = "Matmul";

    ExtDdrSimulator::GetInstance().InitSpace(0x18);
    ExtDdrSimulator::GetInstance().InitDataRandom();

    std::cout << "MatrixA ddr0 before calc: " << ExtDdrSimulator::GetInstance().PrintSpace(0, 8);
    std::cout << "MatrixB ddr1 before calc: " << ExtDdrSimulator::GetInstance().PrintSpace(8, 8);

    MatmulProcessLayer matmulLayer;
    matmulLayer.ProcessLayer(layerParam);

    std::cout << "MatrixResult ddr after calc: " << ExtDdrSimulator::GetInstance().PrintSpace(16, 8);
    return 0;
}

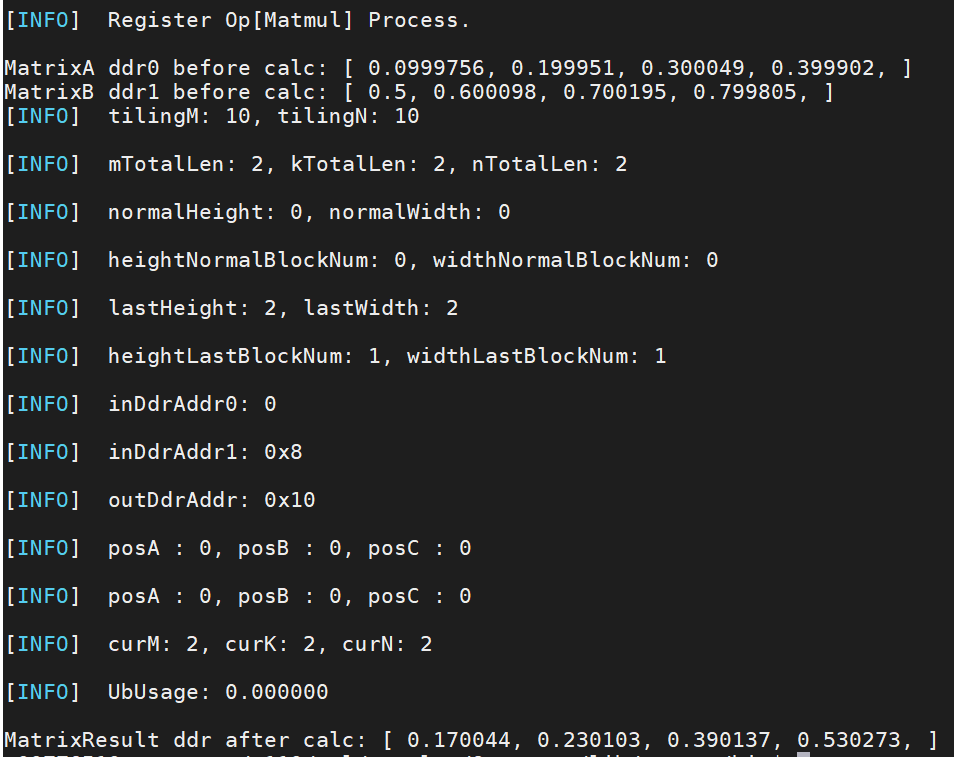

测试结果：

板端工程运行测试

板端测试流程：

1. 参考“设置环境变量”；
2. 参考“编译custom样例工程”；
3. 执行ATC，运行流程与其它非custom用例一样。

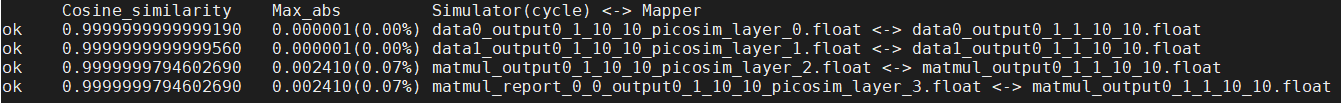

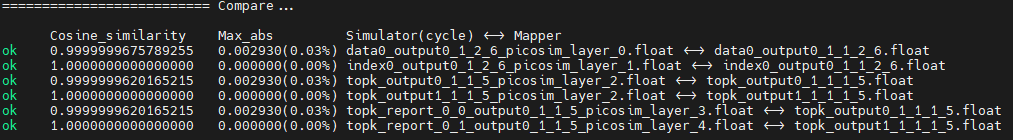

板端用例与MatmulPropagation运行相似度对比结果：

topk sample

• Prototxt定义

• Custom工程开发

• 仿真工程结果

Prototxt定义

Topk算子的prototxt定义如下，需要制定type为Custom类型，并指定custom_param，custom_param中extended_op_type为必填字段，attribute为可选字段。

layer {
    name: "topk"
    type: "Custom"
    bottom: "data0"
    bottom: "index0"
    top: "data1"
    top: "index1"
    custom_param {
    extended_op_type: "TopK"
        attribute {
            name: "operator"
            type: STRING
            s: "TOPK"
        }
        attribute {
            name: "topkDims"
            s: "1 1 1 5"
            type: STRING
        }
        attribute {
            name: "topk"
            s: "5"
            type: STRING
        }
    }
}

Custom工程开发

• TopkOpNode

• TopkParser

• TopkPropagation

• TopkProcessLayer

TopkOpNode

TopkOpNode继承自ExtendedOpNodeBase。

实现的功能主要包括：

• 实现CalcDataShape()接口
• 实现DataShape推导

TopkParser

TopkParser继承自ExtendedParserBase。功能是解析ExtendedAttr。

TopkPropagation

TopkPropagation继承自ExtendedPropagationBase。主要实现ForwardCpu接口，作为atc simulator的运算结果。

TopkProcessLayer

TopkProcessLayer继承自ProcessLayerBase，实现Matmul的指令层，用于生成om。

TopkProcessLayer中需要实现运算功能。

示例中的TopkProcessLayer处理了双输入Topk算子，其两路输入都为在线输入。

仿真工程结果

• 仿真测试工程测试

• 板端工程运行测试

仿真测试工程测试

测试代码流程：

1. 填充LayerParam；
2. 初始化DDR空间；
3. 调用TopkProcessLayer接口。

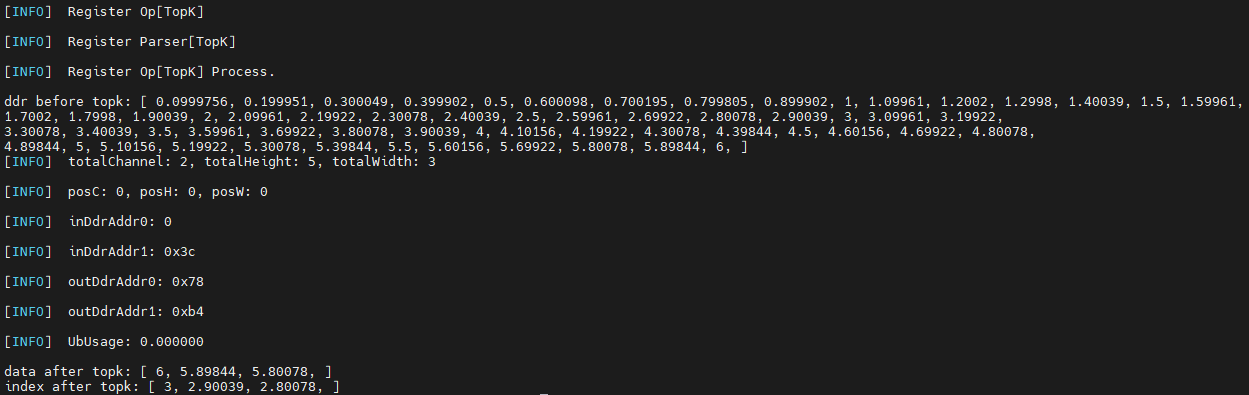

在线输入测试用例：

int32_t TestTopkProcessLayer()
{
    const uint32_t channel = 2;
    const uint32_t width = 3;
    const uint32_t height = 5;

    std::vector<std::vector<int32_t>> offlineDims;
    std::vector<int32_t> dimVec = {1, 1, 1, 3}; // 3: topk dim
    offlineDims.push_back(dimVec);

    std::vector<std::vector<float>> offlineParams;
    std::vector<float> topkVec = {3}; // 3: topk
    offlineParams.push_back(topkVec);

    OfflineParamPair offlineArg;
    offlineArg.first = offlineParams[0];
    offlineArg.second = offlineDims[0];

    ExtProcessLayerParam layerParam;
    layerParam.offlineParams.push_back(offlineArg);
    layerParam.inShapeVec.resize(2); // 2: two input
    layerParam.inShapeVec[0] = {1, channel, height, width};
    layerParam.inShapeVec[1] = {1, channel, height, width};
    layerParam.outShapeVec.resize(2); // 2: two input
    layerParam.outShapeVec[0] = {1, channel, height, width};
    layerParam.outShapeVec[1] = {1, channel, height, width};
    layerParam.inDdrAddr.resize(2); // 2: two input
    layerParam.inDdrAddr[0] = 0;
    offlineParams.push_back(topkVec);

    OfflineParamPair offlineArg;
    offlineArg.first = offlineParams[0];
    offlineArg.second = offlineDims[0];

    ExtProcessLayerParam layerParam;
    layerParam.offlineParams.push_back(offlineA0rg);
    layerParam.inShapeVec.resize(2); // 2: two input
    layerParam.inShapeVec[0] = {1, channel, height, width};
    layerParam.inShapeVec[1] = {1, channel, height, width};
    layerParam.outShapeVec.resize(2); // 2: two input
    layerParam.outShapeVec[0] = {1, channel, height, width};
    layerParam.outShapeVec[1] = {1, channel, height, width};
    layerParam.inDdrAddr.resize(2); // 2: two input
    layerParam.inDdrAddr[0] = 0;
    offlineParams.push_back(topkVec);

    OfflineParamPair offlineArg;
    offlineArg.first = offlineParams[0];
    offlineArg.second = offlineDims[0];

    ExtProcessLayerParam layerParam;
    layerParam.offlineParams.push_back(offlineArg);
    layerParam.inShapeVec.resize(2); // 2: two input
    layerParam.inShapeVec[0] = {1, channel, height, width};
    layerParam.inShapeVec[1] = {1, channel, height, width};
    layerParam.outShapeVec.resize(2); // 2: two input
    layerParam.outShapeVec[0] = {1, channel, height, width};
    layerParam.outShapeVec[1] = {1, channel, height, width};
    layerParam.inDdrAddr.resize(2); // 2: two input
    layerParam.inDdrAddr[0] = 0;
    offlineParams.push_back(topkVec);

    OfflineParamPair offlineArg;
    offlineArg.first = offlineParams[0];
    offlineArg.second = offlineDims[0];

    ExtProcessLayerParam layerParam;
    layerParam.offlineParams.push_back(offlineArg);
    layerParam.inShapeVec.resize(2); // 2: two input
    layerParam.inShapeVec[0] = {1, channel, height, width};
    layerParam.inShapeVec[1] = {1, channel, height, width};
    layerParam.outShapeVec.resize(2); // 2: two input
    layerParam.outShapeVec[0] = {1, channel, height, width};
    layerParam.outShapeVec[1] = {1, channel, height, width};
    layerParam.inDdrAddr.resize(2); // 2: two input
    layerParam.inDdrAddr[0] = 0;
    layerParam.inDdrAddr[1] = 0x3C;
    layerParam.outDdrAddr.resize(2); // 2: two output
    layerParam.outDdrAddr[0] = 0x78;
    layerParam.outDdrAddr[1] = 0xB4;
    layerParam.tmpDdrAddr = 0xB4;
    layerParam.name = "topk";

    const uint32_t inDdrSpaceSize = 0x78;
    const uint32_t outDdrSpaceSize = 0xB4;
    const uint32_t topkDdrSpaceSize = 0x06;

    ExtDdrSimulator::GetInstance().InitSpace(0xF0);
    ExtDdrSimulator::GetInstance().InitDataRandom();
    std::cout << "ddr before topk: " << ExtDdrSimulator::GetInstance().PrintSpace(0, inDdrSpaceSize);

    TopKProcessLayer topkLayer;
    topkLayer.ProcessLayer(layerParam);

    std::cout << "data after topk: " << ExtDdrSimulator::GetInstance().PrintSpace(inDdrSpaceSize, topkDdrSpaceSize);
    std::cout << "index after topk: " << ExtDdrSimulator::GetInstance().PrintSpace(outDdrSpaceSize, topkDdrSpaceSize);
    return 0;
}

图 1 测试结果

板端工程运行测试

板端测试流程：

1. 参考“设置环境变量”；
2. 参考“编译custom样例工程”；
3. 执行ATC，运行流程与其它非custom用例一样。

图 1 板端用例与TopKPropagation运行相似度对比结果
